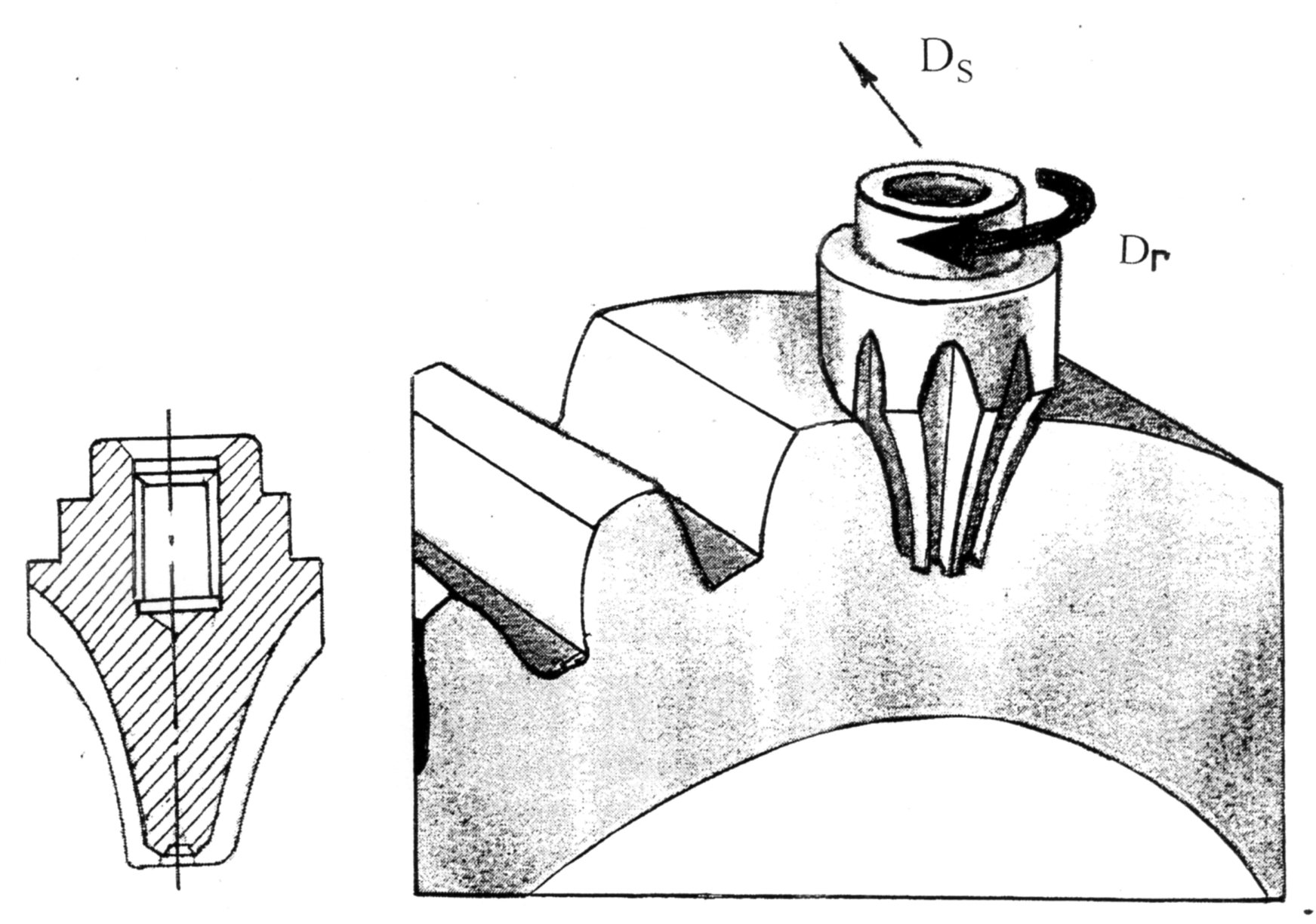

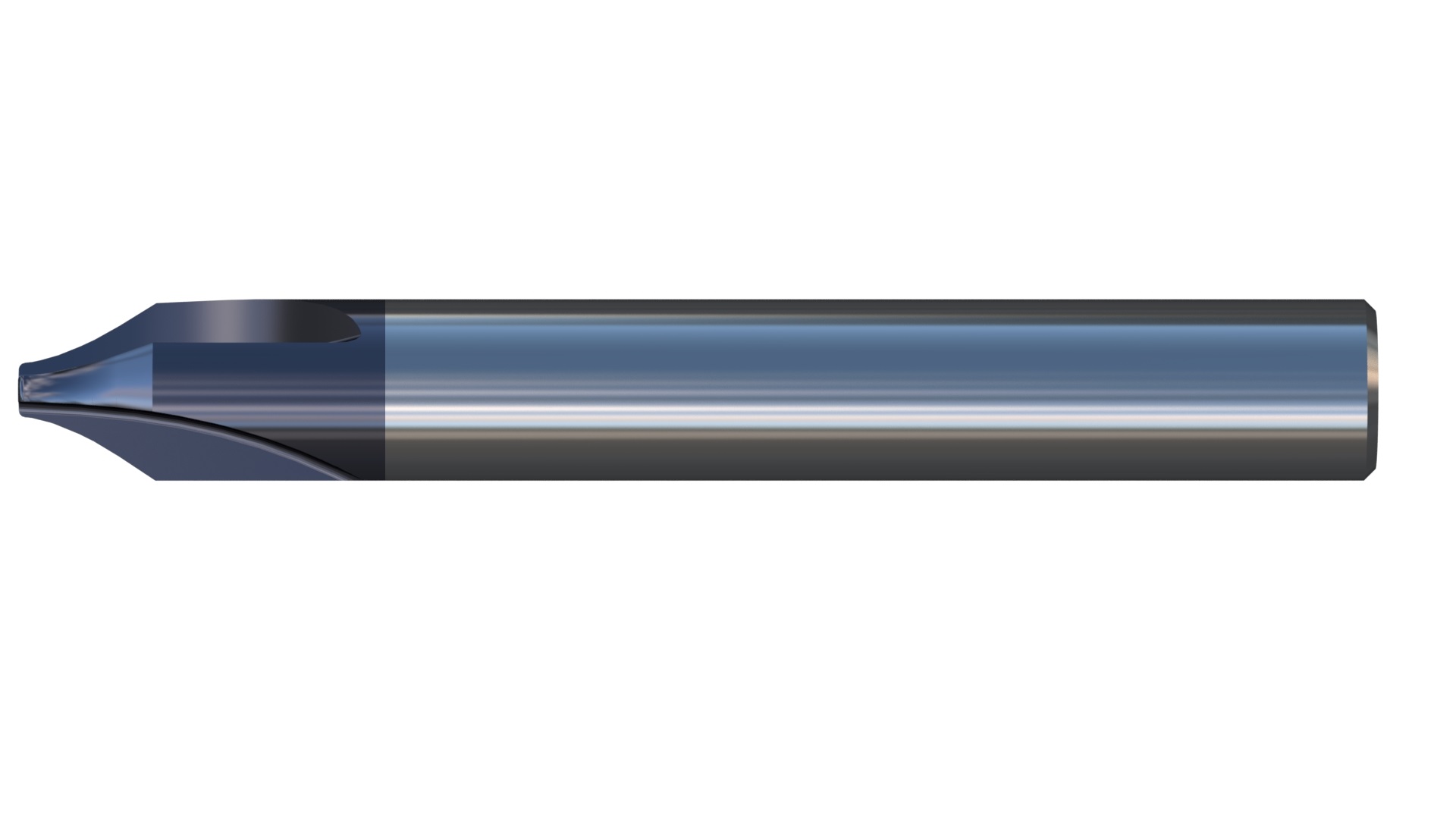

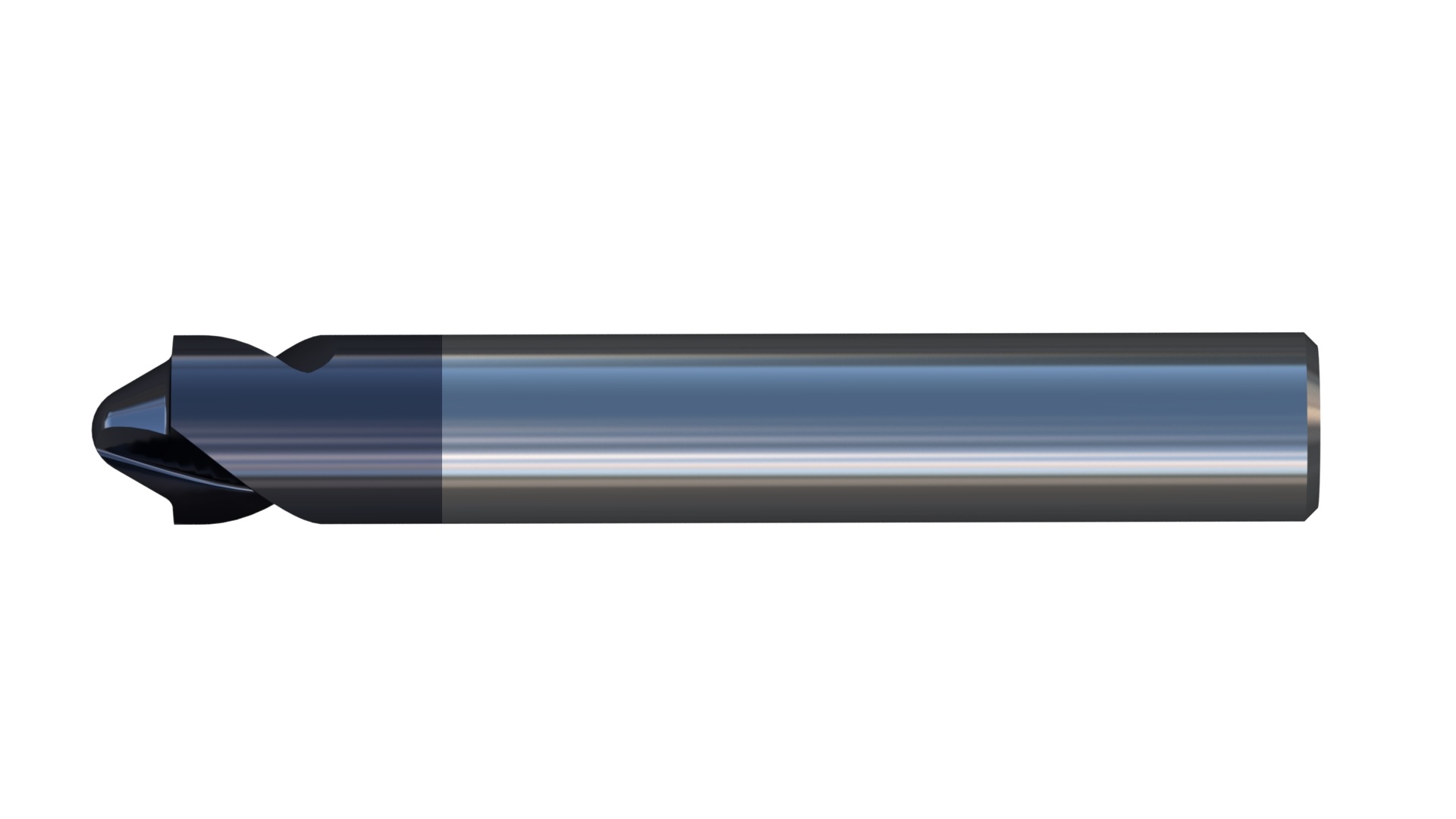

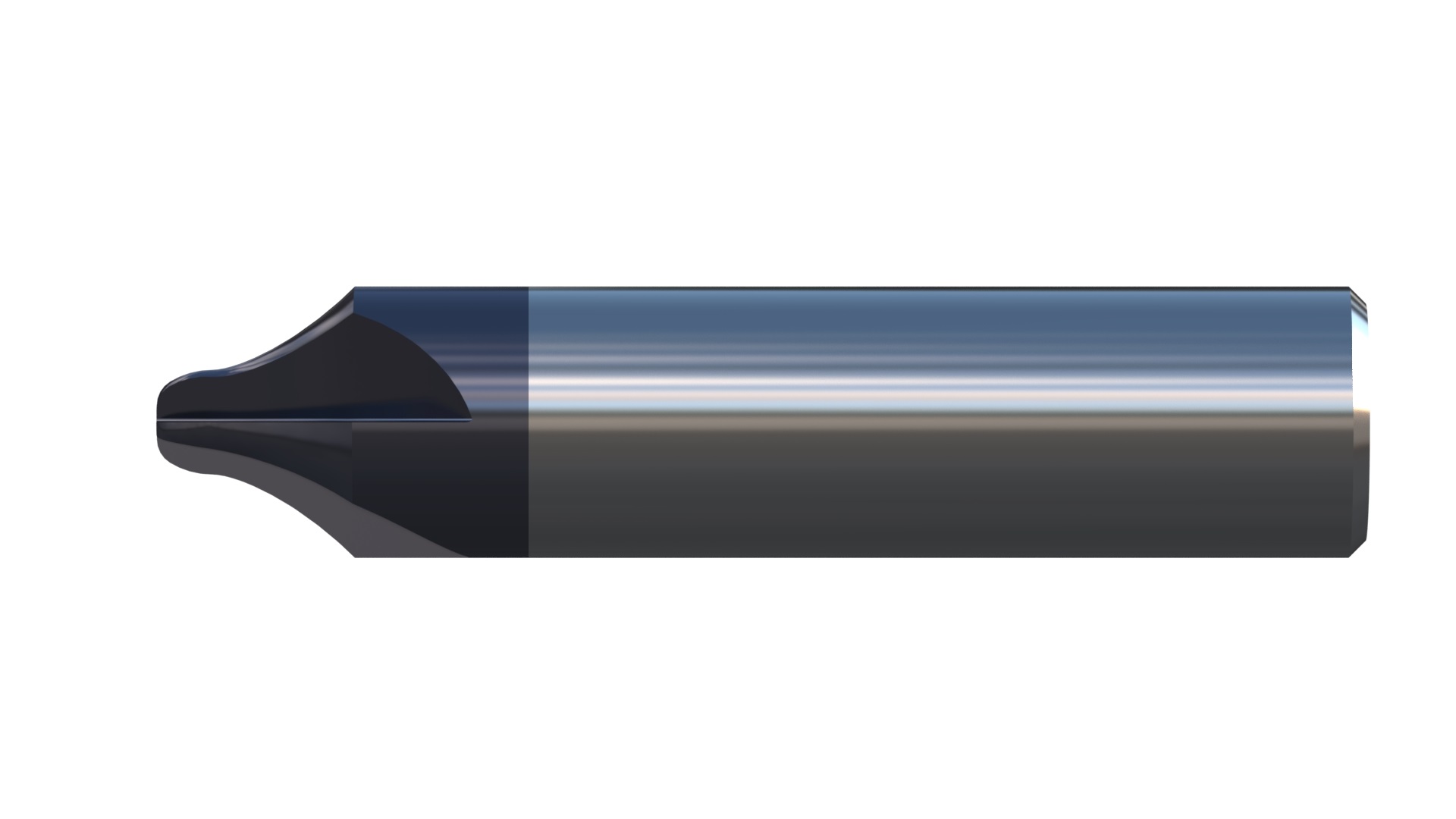

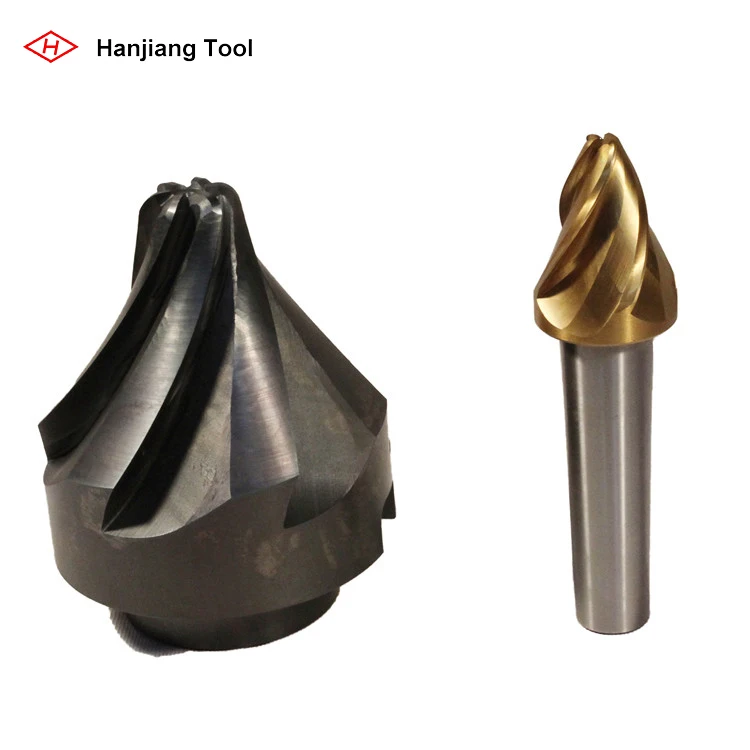

Пальцевые модульные фрезы применяют для фрезерования профиля прямозубых и косозубых зубчатых колес крупного модуля (m≥ 10 мм), когда нельзя нарезать колесо червячной фрезой (например, двушевронные колеса). На рис. 289 показаны пальцевые зуборезные черновые и чистовые фрезы.

Чистовая пальцевая фреза изготовляется с углом γ = 0, т. е. с радиальной передней поверхностью. Профиль зуба такой фрезы в осевом сечении должен в точности соответствовать профилю впадины колеса, если обрабатываемое зубчатое цилиндрическое колесо имеет прямые зубья. Если чистовая фреза предназначена для фрезерования шевронных или косозубых колес, то ее профиль несколько отличается от профиля впадины. Черновая пальцевая модульная фреза для обеспечения оптимальных условий резания конструируется с передним углом γ до 8°; она имеет также канавки для разделения стружки. Черновые и чистовые фрезы изготовляются с затылованным, но могут изготовляться и с остроконечным зубом; тогда необходимо затачивать их по профилю.

Черновые и чистовые фрезы могут быть сборными, со вставными или с приваренными ножами.

Пальцевые зуборезные фрезы навертываются на оправки. Распространены две конструкции центрирования и крепления пальцевых фрез на оправке: с внутренней цилиндрической выточкой (тип α) и с наружной цилиндрической проточкой (тип б). У фрез типа α (наиболее распространенные) посадочными местами являются торец и отверстие (рис. 289), а внутренняя резьба нарезается со значительным зазором и не направляет, а только обеспечивает крепление фрезы. При закреплении фрезы на оправке пользуются гаечным ключом.

Профиль фрез для нарезания прямозубых колес рассчитывается по формулам. Для фрез, которыми нарезают косозубые и шевронные колеса, производят более сложный расчет, так как пальцевая зуборезная фреза во впадине колеса должна обрабатывать винтовые боковые поверхности зуба колеса, и каждая точка фрезы соприкасается с винтовой эвольвентной боковой поверхностью зуба в разных плоскостях.

Наружный диаметр фрезы D определяется с запасом 3—10 мм по сравнению с максимальной абсциссой хmax профиля (см. рис. 285), т. е.

D = 2хmax + (3 ÷ 10) мм.

Длина режущей части lр принимается в зависимости от максимальной глубины ymax профиля с запасом 3—10 мм:

lр = ymах + (3 ÷ 10) мм.

Общая длина фрезы L = (1,9 ÷ 2) lр.

Диаметр посадочного отверстия d1 диаметр резьбы и остальные элементы посадочного отверстия могут быть приняты по нормалям.

Для нормальной работы фрезы важно иметь канавки для стружки достаточных размеров. Зубья желательно разместить у тонкого конца фрезы так, чтобы сохранить прочность зуба и иметь канавки достаточной глубины. При большой разнице между D и d целью увеличения объема канавок для выхода стружки часто приходится зубья у торцовой части фрезы срезать через один. Угол впадины стружечных канавок принимают обычно в пределах 45—60°. Число зубьев чистовых фрез рекомендуется принимать четным. На рис. 289 показана черновая пальцевая модульная фреза с большим объемом канавок для стружки и со стружкоделительными канавками.

Пальцевые фрезы можно затыловать в радиальном и осевом направлениях, а также под углом (рис. 290).

При радиальном затыловании (рис. 290, α) измеренная по нормали к профилю величина К1 во всех точках профиля будет переменной; при переточках резко изменяется диаметр фрезы, что приводит к искажению профиля впадины, потому радиальное загылование пригодно только для черновых фрез.

При осевом затыловании (рис. 290, б) задний угол более постоянен, так как величина K1 в различных точках в радиальном направлении изменяется так, что частично компенсирует изменение диаметра. Однако при осевом затыловании в точках, где линия профиля параллельна оси фрезы или наклонена к ней под малым углом, получается слишком малая величина заднего угла.

При затыловании под углом τ = 10 ÷ 15° к оси фрезы (рис. 290, в) задний угол α остается почти постоянным, так как изменение величины К1 затыловании компенсирует изменение диаметра, и затылование пригодно для чистовых фрез.



Пальцевая модульная фреза — Большая Энциклопедия Нефти и Газа, статья, страница 2

Cтраница 2

Пальцевые модульные фрезы, применяемые для обработки по методу копирования косозубых колес модуля 20 или выше и шевронных колес, изготовляют по ведомственным нормалям.
 [16]

Пальцевые модульные фрезы ( рис. 224) применяют для нарезания прямых, косых и шевронных зубьев на заготовках зубчатых колес больших модулей ( больше 8 мм) в условиях единичного и мелкосерийного производства. Черновая пальцевая модульная фреза отличается от чистовой наличием струж-коломательных канавок. После чернового фрезерования зубьев оставляют припуск на чистовую обработку.
 [17]

Пальцевые модульные фрезы ( см. табл. 19) применяют для нарезания прямых, косых и шевронных зубьев на заготовках зубчатых колес больших модулей ( больше 8 мм) в условиях единичного и мелкосерийного производства. Черновая пальцевая модульная фреза отличается от чистовой наличием стружколо-мательных канавок. После чернового фрезерования зубьев оставляют припуск на чистовую обработку.
 [18]

Дисковая модульная фреза.| Пальцевая модульная фреза.
 [19]

Пальцевые модульные фрезы, применяемые для обработки по методу копирования косозубых колес модуля 20 или выше и шевронных колес, изготовляют по ведомственным нормалям.
 [20]

Пальцевые модульные фрезы модуля 8 — 50 мм выпускают по нормалям.
 [21]

Пальцевыми модульными фрезами нарезают валы-шестерни клетей прокатных станов, многошевронные колеса, цилиндрические и конические колеса больших модулей, крупномодульные червяки, зубчатые венцы внутреннего зацепления, рейки и другие изделия.
 [22]

Пальцевыми модульными фрезами нарезаются валы-шестерни клетей прокатных стано, многошевронные колеса, цилиндрические и конические колеса больших модулей, крупномодульные червяки, зубчатые венцы внутреннего зацепления, рейки и другие изделия. Пальцевые фрезы служат единственным инструментом для нарезания многошевронных колес с непрерывным шевроном.
 [23]

Пальцевыми модульными фрезами осуществляют предварительное нарезание прямых и косых зубьев закрытых венцов колес 10 — й степени точности, а также обрабатывают крупные конические колеса 10 — й степени точности. Обработку производят на универсальных фрезерных станках с делительной головкой.
 [24]

Изготовление пальцевых модульных фрез из цилиндрических поковок приводило к выкрашиванию зубьев фрезы, которые располагаются в центральной зоне, наиболее пораженной ликвацией и наиболее пористой.
 [25]

Схемы обработки зубьев шевронных колес.
 [26]

Обработка пальцевой модульной фрезой ( рис. 119, а) применяется для шевронных колес больших размеров с модулем выше 20 мм. Работа ведется на специальном станке методом копирования.
 [27]

Концевая или пальцевая модульная фреза ( фиг. Она удобна для изготовления зубчатых колес с прямым, винтовым и угловым зубьями. Например, для нарезания крупных вал-шестерней с модулем от 40 мм и более применяются три пальцевые фрезы: прорезная, черновая и чистовая. Для самой тяжелой операции-прорезания нередко применяется винтовая так называемая кукурузная фреза с прямобочным профилем и стружкодро-бильными канавками, расположенными в шахматном порядке.
 [28]

Профиль зубьев пальцевых модульных фрез полностью совпадает с профилем впадины нарезаемого прямозубого колеса и несколько отличается от профиля впадины косозубого колеса и червяка.
 [29]

Нарезание колес пальцевыми модульными фрезами ( рис. 176 6) производится на универсальных фрезерных станках, оснащенных делительными головками или столами, а также на зубофрезерных станках, имеющих устройство для индивидуального деления и специальный суппорт для установки пальцевых фрез.
