Фрезы дисковые трехсторонние из быстрорежущей стали Р6М5 с прямыми и разнонаправленными зубьями применяются для обработки пазов общего назначения и шпоночных пазов в изделиях из конструкционных сталей и чугунов.

Фрезы 3-х сторонние тип 1 с прямыми зубьями

Фрезы 3-х сторонние тип 2 с разнонаправленными зубьями

Наименование продукции	Цена без НДС	Добавить в корзину
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.
	р.

← Вернуться в раздел «Фрезы дисковые»

Дисковая трехсторонняя фреза — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Дисковая трехсторонняя фреза с мелкими зубьями ( ГОСТ 3755 — 59) является более удобным инструментом для обработки пазов, так как наличие боковых зубьев позволяет фрезеровать более глубокие пазы и притом с большей чистотой боковых поверхностей. Иногда эти фрезы делаются с небольшим поднутрением подобно пазовым. Такие фрезы работают более легко. Существенным недостатком трехсторонних фрез является потеря размера по толщине при первой же переточке. Для восстановления первоначального размера применяются регулируемые фрезы ( фиг.
[1]

Дисковые трехсторонние фрезы применяются не только для обработки пазов, но также и плоскостей. Так, например, они широко применяются в инструментальном производстве при фрезеровании граней квадратов и лапок концевых инструментов.
[2]

Дисковые трехсторонние фрезы с мелкими зубьями изготовляют из тех же материалов, что и дисковые пазовые. Их применяют для обработки пазов с широким допуском на ширину.
[3]

Дисковые трехсторонние фрезы изготовляют с трехсторонними лезвиями. Лезвия расположены на цилиндрической, на правой торцовой, на левой торцовой поверхностях фрезы.
[4]

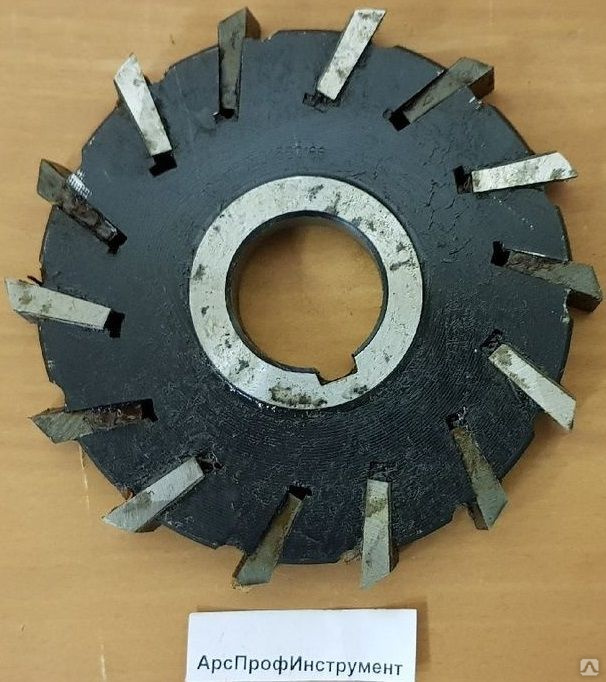

Дисковая трехсторонняя фреза с пластинками из твердого спла-за, припаянными к корпусу, показана на рис. 268, а. Такие фрезы предназначены для обработки заготовок из чугуна, стали и других материалов. Но при самой незначительной трещине хотя бы в одной из пластин приходится переделывать всю фрезу. Нож 1 плоский, с одной стороны имеет рифления. Пазы в корпусе клиновидные, с одной стороны также снабжены рифлениями, идущими вдоль паза в осевом направлении. Для закрепления ножа в корпусе имеются гладкие клинья 2 с углом 3 — 5, которые забивают в радиальном направлении. При расчете толщины ножа с припаянной пластинкой из твердого сплава следует толщину тела ножа брать в 3 — 3 5 раза больше толщины пластины. Ножи в корпусе крепятся и другими способами: коническими штифтами, клиновидными сухарями, поперечными клиньями и клиньями с винтами. Но эти крепления не имеют особых преимуществ перед креплением радиальными клиньями.
[5]

Дисковые трехсторонние фрезы при обработке стали немного изнашиваются и по передней поверхности, а при обработке чугуна только по задней поверхности.
[6]

Цельные дисковые трехсторонние фрезы для черновой обработки изготовляют с разнонаправленными зубьями, благодаря чему они работают спокойнее. Их изготовляют с мелкими, нормальными и крупными зубьями.
[7]

Применение дисковых трехсторонних фрез с пластинками твердых сплавов дает наиболее высокую производительность при обработке пазов и уступов. Дисковая фреза лучше выдерживает размер, чем концевая.
[8]

Для дисковых трехсторонних фрез с твердосплавными пластинками средними значениями подач являются: 0 05 — 0 15 мм / зуб при обработке незакаленной стали и 0 1 — 0 2 мм / зуб при обработке чугуна.
[9]

Типы пазов по форме.| Пазы сквозные, с выходом, закрытые.
[10]

Диаметр дисковых трехсторонних фрез с мелкими зубцами изменяется от 50 — 100 мм.
[12]

Зубья дисковой трехсторонней фрезы при разрезке гетинакса я текстолита изнашиваются по главной и вспомогательной задним поверхностям.
[13]

У торцовых и дисковых трехсторонних фрез, предназначенных для чистовых работ, рекомендуется заточка на длине 4 — 6 S с углом fi О для торцовых фрез и tfi 30 для дисковых трехсторонних фрез, где 5 — величина подачи в мм на один оборот фрезы.
[14]

Так как дисковые трехсторонние фрезы изготовляют с остроконечными зубьями, то при первой же заточке торцовых зубьев ширина фрезы уменьшается. Для сохранения необходимой ширины трехсторонних дисковых фрез их делают составными с перекрывающими друг друга зубьями ( фиг. В разъем такой составной фрезы для этой цели вставляют прокладки из стальной или медной фольги.
[15]
