Шпоночный фрезер Makita PJ7000 — цена, отзывы, фото, технические характеристики, инструкция
Шпоночный фрезер с электродвигателем мощностью потребления 710 Вт. Частота холостого хода — 11000 об/мин. Фреза — 100 мм. Вес — 2.5 кг. Поставляется с кейсом.
Технические характеристики
Основные
Подробные
Вес, кг | 2.5 | Мощность, Вт | 710 |
Регулировка оборотов | нет | Подсветка | нет |
Длина кабеля, м | 5″>2.5 | Плавный пуск | нет |
Поддержание постоянных оборотов под нагрузкой | нет | Число оборотов холостого хода, об/мин | 11000 |
Рабочий ход фрезы, мм | 20 | Габариты, мм | 302х139х145 |
Инструкция к Шпоночный фрезер Makita PJ7000
Комплектация
Параметры упакованного товара
|
ДокументацияСертификат Гарантийный талон Сертификат соотвествия Произведено
|
*Компания-производитель оставляет за собой право на изменение комплектации и места производства товара без уведомления дилеров!
Указанная информация не является публичной офертой
Почти за вековую историю существования японская компания Makita прекрасно зарекомендовала себя на мировом рынке. Электроинструменты, генераторы и садовая техника этого производителя пользуются популярностью у профессионалов и любителей, которые отдают предпочтение надежности, высокой эффективности и максимальному комфорту в работе.
Многие по привычке, выработанной вследствие наплыва китайских товаров сомнительного качества в 90-е годы прошлого века, до сих пор осторожно интересуются у продавцов о стране-изготовителе той или иной модели электроинструмента Макита и, услышав слово «Китай», отправляются восвояси с надеждой найти то же самое но с лейблом «made in…» где-нибудь в другом месте. И абсолютно зря. Дело в том, что на сегодняшний день предприятия концерна Makita рассредоточены по всему миру – в Японии, Германии, Румынии, Австрии, Великобритании, Америке, Бразилии и Китае. И производство распределено таким образом, что определенные модели выпускаются только на конкретных предприятиях. Так в Китае сегодня налажено производство аккумуляторных дрелей-шуруповертов, угловых шлифовальных машин, других шлифователей, отдельных моделей сабельных пил, перфораторов и пр.
Например, бесполезно искать в продаже перфоратор Makita HR2450, произведенный в Германии или Великобритании. Этот инструмент сходит только с конвейеров одного из двух китайских заводов, о чем свидетельствуют литеры «Y» или «K» в конце серийного номера на шильдике самого инструмента (упаковка и некоторые комплектующие могут быть от другого производителя).
Тот факт, что эта информация открыта, лишний раз подтверждает прозрачность экономической политики концерна Макита и ответственность за качество. Все новые технологии разрабатываются на родине бренда – в Японии, и совершенствуются на заводе в Оказаки, и только после этого под неусыпным контролем квалифицированных специалистов внедряются в производство на других предприятиях, в том числе и на китайских.
Что касается стандартов качества, то они едины для всей продукции Makita, независимо от географии производителя. Все заводы имеют сертификаты, подтверждающие соответствие наличествующей системы управления качеством нормам ISO 9000:2000, направленным на удовлетворение интересов потребителей.
Таким образом, качество китайской Макиты, если только это не дешевая подделка, находится на одном уровне с японской, английской или, к примеру, немецкой. А чтобы исключить подделку, достаточно воспользоваться услугами официального дилера Makita. Например, услугами компании МакитаПро.
для чего нужен и что это такое, а также обзор 7 самых популярных моделей
Ламельный или шпоночный фрезер – ручной электрический инструмент, который применяется при ремонте и изготовлении мебели, а также при работах с деревянными конструкциями. Наверняка, многие мастера хотели бы приобрести такой инструмент для домашнего пользования, но сталкиваясь с высокой ценой и проблемой подбора отказывали себе в этом. Об их разновидностях и устройстве, а также о критериях, которые необходимо учитывать при покупке пойдет речь в сегодняшней статье.
Содержание
- Что это такое и для чего нужен
- Виды шпоночных фрезеров
- Устройство и принцип работы
- Обзор популярных моделей
- Makita PJ7000
- ЗУБР ФПЛ 950К серия профессионал
- DeWalt DW682K
- Makita 3901
- Lamello Zeta p2
- Интерскол ФШМ 100 710
- Mafell lnf 20
- Рекомендации по выбору
- Сейчас читают
Что это такое и для чего нужен
Ручной ламельный фрезер применяется для изготовления шпоночных пазов под установку ламелей в мебельной промышленности, а также при ремонте и возведении деревянных перекрытий. С его помощью можно ускорить процесс крепления деталей и сделать его более надежным.
Оригинальная конструкция позволяет производить контролируемый рез необходимой ширины и глубины. Кроме выборки пазов он используется для:
- профилирования кромки детали;
- выборке четвертей и длинных пазов;
- вырезании шипов нестандартной формы;
- вырезания наличников;
- обрезки досок по толщине;
- шлифования и удаления мелких неровностей с поверхности заготовки.
Использование различных видов фрез позволяет применять его для работы с пластиковыми и керамическими материалами, а также с изделиями из цветных металлов.
Виды шпоночных фрезеров
Внешне шпоночный фрезер похож на угловую шлифмашинку. Однако в отличие от нее, режущий элемент фрезера движется параллельно корпусу и имеет возможность регулировки по высоте и глубине погружения. Основное отличие заключается в сфере их применения. В зависимости от этого различают следующие типы ламельных фрезеров:
- ручной. Компактный инструмент невысокой производительности. Используется в бытовых условиях или небольших мебельных цехах. Позволяет ускорить процесс ремонта и изготовления мебельных элементов. Как правило, имеет невысокую мощность электромотора и позволяет производить шпоночные пазы небольшого размера;
- промышленный. Дорогостоящие стационарные станки, которые используют на крупных мебельных фабриках для ускорения процесса изготовления и улучшения качества произведенной мебели. Имеют большое количество дополнительных настроек и функций. Способны непрерывно работать в течение 24 часов. Кроме того, многие современные модели оснащены числовым программным управлением, что значительно повышает качество производимых деталей и ускоряет процесс их изготовления.
Кроме того, ручные фрезеры дополнительно классифицируют исходя из мощности электромотора. В зависимости от этого параметра они бывают:
- Малой мощности. Используются в бытовых условиях для непродолжительного ремонта мебели. Мощность электродвигателя в таких моделях не превышает 750 Вт;
- Средней мощности. Применяется в небольших мебельных цехах и строительных мастерских. Мощность электромотора достигает отметки 1100 Вт;
- Высокой мощности. Относится к классу профессионального оборудования и используется в качестве промышленного инструмента. В данном случае, мощность электродвигателя превышает 1200 Вт.
Для бытового использования не стоит приобретать дорогостоящие модели. В этом случае оптимальным выбором будет фрезер малой мощности с минимальным набором дополнительных функций.
Устройство и принцип работы
В основе работы инструмента лежит принцип преобразования электрической энергии бытовой сети переменного тока в механическую. Поступая на двигатель, ток заставляет вращаться ротор мотора, который через редуктор приводит в движение дисковую фрезу. За счет ее вращения происходит выработка шпоночного паза в заготовке.
Конструктивно фрезер состоит из следующих элементов:
- корпус. Является основным несущим элементом конструкции, на котором закрепляются остальные элементы. Внутри него расположен электромотор, проводка и предохранители, а также планетарная передача, передающая вращение на фрезерный редуктор;
- рукоятка. Служит для удержания и направления инструмента вдоль предполагаемой линии реза;
- фрезерный редуктор. Основной рабочий орган инструмента. Именно в нем фиксируется дисковая фреза и происходит процесс выборки паза под шпонку. На некоторых моделях установлен транспортир со шкалой, который позволяет изменять угол проникновения, а также регулятор глубины выборки.
Для большего удобства корпус может быть оснащен силиконовой вставкой, которая обеспечивает безопасный и надежный захват инструмента в руке.
Обзор популярных моделей
На сегодняшний день на отечественном рынке электроинструмента представлен широкий ассортимент ламельных фрезеров от различных производителей. Они отличаются не только мощностью и глубиной реза, но и, конечно же, стоимостью. Чтобы разобраться и выбрать модель, которая полностью соответствовала бы вашим требованиям, мы составили небольшой рейтинг популярных моделей.

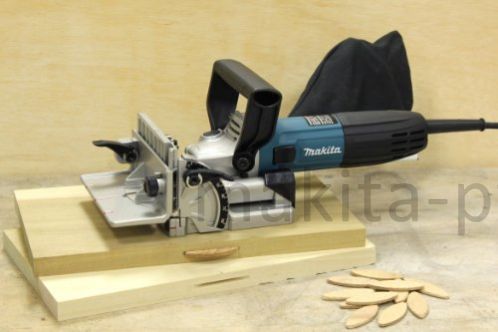

Makita PJ7000
Ручной ламельный фрезер бытового класса. Предназначен для выемки шпоночных пазов и изготовления шипов нестандартной конфигурации. Корпус выполнен из устойчивого к механическим повреждениям и выгоранию цвета пластика.
Электродвигатель оснащается двойной обмоткой, что обеспечивает надежную защиту от перегрева и продлевает срок его эксплуатации. Фрезерный редуктор из литого алюминия обеспечивает легкость и простоту в работе, а также надежную защиту инструмента от коррозии.
Для надежной фиксации инструмента на поверхности заготовки и отсутствия проскальзывания, внутренняя поверхность оснащена резиновой вставкой. Фрезер имеет возможность изменения угла наклона и глубины выборки с шестью предустановками.
Технические характеристики:
- производитель – Makita;
- модель – PJ7000;
- Родина бренда – Япония;
- страна производства – США;
- класс – бытовой;
- диаметр фрезы, мм – 100;
- максимальная глубина фрезерования, мм – 20;
- диаметр пропила, мм – 22;
- ширина паза, мм – 4;
- потребляемая мощность, КВт – 0,7;
- габариты, мм – 302х139х145;
- гарантия, мес – 12;
- вес, кг – 2,8;
- цена, в руб – 17 291.
Достоинства | Недостатки |
высокая производительность | отсутствие адаптера для пылеудаления в комплекте |
механизм погружения фрезы с предустановкой | |
точная вертикальная настройка рейки |
ЗУБР ФПЛ 950К серия профессионал
Недорогой шпоночный фрезер, относящийся к профессиональному классу инструментов. Предназначен для выборки пазов при изготовлении и ремонте мебели в домашних условиях. Благодаря корпусу из ударопрочного пластика и точной подгонки материалов обеспечивается долговечность эксплуатации.
Литой алюминиевый фрезерный редуктор и направляющая уменьшают вес и надежно защищают его от коррозии. Рукоятка эргономичной формы обеспечивает надежную фиксацию инструмента в руке, и уменьшают усталость пользователя от работы.
Особенности конструкции позволяют производить точную настройку глубины выборки паза в диапазоне от 1 до 18 мм. К тому же выпиливание можно производить под фиксированным углом 45ᵒ и 90ᵒ. В комплект поставки входит мешок для сбора стружки.
Технические характеристики модели:
- производитель – ЗУБР;
- модель – ФПЛ 950К;
- Родина бренда – Россия;
- страна производства – Китай;
- класс – профессиональный;
- диаметр фрезы, мм – 100;
- максимальная глубина фрезерования, мм – 22;
- диаметр пропила, мм – 18;
- ширина паза, мм – 4;
- потребляемая мощность, КВт – 0,95;
- габариты, мм – 460х225х235;
- гарантия, мес – 12;
- вес, кг – 3;
- цена, в руб – 6690.
Достоинства | Недостатки |
невысокая стоимость | отсутствие функции плавного пуска |
мощный электромотор | |
возможность быстрой замены фрезы |
DeWalt DW682K
Высокопроизводительный ручной ламельный фрезер, относящийся к бытовому классу. Пластиковый корпус с теплообменными каналами и алюминиевый фрезерный редуктор обеспечиваю эффективное охлаждение рабочих элементов инструмента, и позволяют увеличить время непрерывного использования до 30 минут.
Система регулировки глубины фрезерования имеет возможность точной настройки, а также трех предварительных положений. Благодаря оснащению фрезера функцией блокировки вращения шпинделя удалось ускорить процесс смены режущего элемента.
Благодаря наличию 8 направляющих пазов и высокооборотистого электромотора, удалось добиться хорошей производительности.
Технические характеристики инструмента:
- производитель – DeWalt;
- модель – DW682K;
- Родина бренда – США;
- страна производства – США;
- класс – бытовой;
- диаметр фрезы, мм – 100;
- максимальная глубина фрезерования, мм – 20;
- диаметр пропила, мм – 18;
- ширина паза, мм – 4;
- потребляемая мощность, КВт – 0,6;
- габариты, мм – 390х240х170;
- гарантия, мес – 12;
- вес, кг – 3;
- цена, в руб – 25 400.
Достоинства | Недостатки |
точная регулировка направляющей | высокая стоимость |
наличие восьми направляющих пазов | |
возможность блокировки шпинделя для быстрой замены фрезы |
Makita 3901
Компактный ламельный фрезер бытового класса. Разработан для выборки горизонтальных и вертикальных пазов в деревянных и пластиковых заготовках. Небольшой вес и удобная система фиксации направляющего полотна позволили одинаково эффективно использовать инструмент для фрезерования в вертикальном и горизонтальном положениях.
Направляющая и фрезерный редуктор выполнен из литого алюминия. Для большей защиты от коррозии покрыты порошковой краской. Изменение глубины пропила регулируется при помощи продуманной системы точной настройки, которая позволяет выполнить регулировку в одно касание.
В комплект поставки, кроме твердосплавной фрезы и пылесборника, входит пластиковый кейс, облегчающий хранение и транспортировку инструмента.
Технические характеристики фрезера:
- производитель – Makita;
- модель – 3901;
- Родина бренда – Япония;
- страна производства – Япония;
- класс – бытовой;
- диаметр фрезы, мм – 100;
- максимальная глубина фрезерования, мм – 22;
- диаметр пропила, мм – 12;
- ширина паза, мм – 4;
- потребляемая мощность, КВт – 0,59;
- габариты, мм – 480х250х180;
- гарантия, мес – 12;
- вес, кг – 2,8;
- цена, в руб – 25 400.
Достоинства | Недостатки |
двойная обмотка двигателя | высокая стоимость |
предустановка глубины фрезерования | |
высокая производительность |
Lamello Zeta p2
Универсальный ламельный фрезер профессионального класса с возможностью выполнения профильных пазов. Наличие такой функции обусловлено использованием системы P-System собственной разработки. Она позволяет быстро переключаться между режимами работы и экономит время на обработку заготовки.
Литая алюминиевая направляющая и фрезерный редуктор покрыты порошковой краской с низким коэффициентом трения. Это позволяет не только защитить инструмент от коррозии, но и облегчить процесс проведения работ.
Удобство использования достигается благодаря небольшому весу, настраиваемой эргономичной рукоятке и возможности визуального контроля за глубиной фрезерования деталей.
Технические характеристики:
- производитель – Lamello;
- модель – Zeta p2;
- Родина бренда – Швейцария;
- страна производства – Швейцария;
- класс – профессиональный;
- диаметр фрезы, мм – 100;
- максимальная глубина фрезерования, мм – 22;
- диаметр пропила, мм – 12;
- ширина паза, мм – 2-7;
- потребляемая мощность, КВт – 0,8;
- гарантия, мес – 12;
- вес, кг – 3,7;
- цена, в руб – 117 202.
Достоинства | Недостатки |
универсальность использования | высокая стоимость |
богатая комплектация | |
высокая точность производимых работ |
Посмотрев видео, вы узнаете о практическом применении инструмента на практике.
Интерскол ФШМ 100 710
Профессиональный ручной шпоночный фрезер. Применяется для выборки материала для установки ламелей при изготовлении и ремонте мебели. Корпус из ударопрочного пластика надежно защищает электродвигатель и прочие элементы от механических повреждений.
Продуманная система вентиляции позволяет быстро отводить тепло, образовавшееся в процессе работы.
Регулируемая рукоятка эргономичной формы с гофрированной силиконовой вставкой обеспечивает надежную фиксацию инструмента в руке пользователя. Этот фактор, в совокупности с небольшим весом снижает усталость от работы. Удобно расположенная шкала позволяет быстро и точно настроить угол и глубину фрезерования.
Особенности конструкции позволяют использовать инструмент с лодочковой фрезой для выборки некоторых видов дефектов на заготовках, а также как угловую шлифмашинку со шпинделем М14.
Технические характеристики инструмента:
- производитель – Интерскол;
- модель – ФШМ 100/710;
- Родина бренда – Россия;
- страна производства – Испания;
- класс – профессиональный;
- диаметр фрезы, мм – 100;
- максимальная глубина фрезерования, мм – 22;
- диаметр пропила, мм – 12;
- ширина паза, мм – 4;
- потребляемая мощность, КВт – 0,71;
- габариты, мм – 410х340х180;
- гарантия, мес – 12;
- вес, кг – 3;
- цена, в руб – 8630.
Достоинства | Недостатки |
универсальность применения | высокая вибрация во время работы |
невысокая стоимость | |
эргономичная рукоятка |
Mafell lnf 20
Бытовой ламельный фрезер. Применяется при изготовлении и ремонте мебели, а также для вырезания шипов различной формы в деревянных заготовках. Небольшой вес и низкая степень вибрации позволили снизить усталость пользователя от работы.
Для удержания и направления инструмента используется рукоятка револьверного типа. Одновременно с этим она служит для регулировки глубины фрезерования детали. Направляющая оснащена резиновой вставкой для препятствия скольжения фрезера во время работы.
Кабель длиной 4 м обеспечивает относительную мобильность инструмента.
Технические характеристики модели:
- производитель – Mafell;
- модель – lnf 20;
- Родина бренда – Германия;
- страна производства – Германия;
- класс – бытовой;
- диаметр фрезы, мм – 100;
- максимальная глубина фрезерования, мм – 19;
- диаметр пропила, мм – 12;
- ширина паза, мм – 4;
- потребляемая мощность, КВт – 0,75;
- габариты, мм – 440х360х260;
- гарантия, мес – 12;
- вес, кг – 3,1;
- цена, в руб – 60 900.
Достоинства | Недостатки |
длинный шнур питания | высокая стоимость |
хорошая производительность | |
богатая комплектация |
Рекомендации по выбору
Перед приобретением инструмента, прежде всего, необходимо определиться как часто и для каких целей вы будете его использовать. Кроме того, нужно учесть ряд технических параметров, среди которых стоит выделить:
- мощность электродвигателя. От этого параметра зависит производительность инструмента. Для бытового использования будет достаточно мощности в 600 – 700 Вт;
- возможность настройки угла выборки. Напрямую влияет на функциональность инструмента и удобство его использования;
- регулировка оборотов. Некоторые обрабатываемые материалы бывают очень хрупкими и могут раскрошиться при попытке выборки паза. Поэтому лучше выбирать инструмент с возможностью регулировки частоты вращения фрезы;
- глубина выборки. Влияет на функциональность фрезера. Чем глубже можно выбрать паз, тем больший фронт работ можно сделать с его помощью.
Несмотря на узкую специализацию, ламельный фрезер является крайне необходимым инструментом для полноценной домашней мастерской. Он позволит быстро и удобно ремонтировать сломавшуюся мебель и обрабатывать деревянные заготовки. Надеемся, что прочитав статью, вы сможете выбрать необходимый фрезер. А если у вас уже есть такой инструмент, поделитесь своим опытом в комментариях. Он будет очень полезен другим пользователям.
Сейчас читают
- Все про карбюратор мотоблока, от регулировки до ремонта
- Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
- 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
- Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
- 7 популярных способов изготовления культиватора своими руками
Ключи со шпоночным пазом Гарантия точности — FineWoodworking
Руководства по проектам Fine Woodworking
How-To
Узнайте старый секрет слесаря, чтобы проверить точность своей работы без использования линейки или рулетки.
By Bob Van Dyke#208–ноябрь/декабрь 2009 г. , выпуск
Gina Eide, Ed Pirnik, Cari Delahanty
При проверке глубины паза или подготовке ограждения ленточной пилы к повторной распиловке использование рулетки или металлических весов может оказаться неудобным. Лучший. Однако менее чем за 10 долларов вы можете экипировать себя целым набором невероятно точных измерительных инструментов, которые умещаются на ладони.
Шпоночные ключи, более распространенные в механическом цехе, чем в мастерской, изготавливаются с очень жесткими допусками и являются простым способом проверки точности различных стандартных измерений.
Подробнее на FineWoodworking.com:
- Story Stick для точных, повторяемых распилов — используйте Story Stick, чтобы точно повторять распилы и планировать столярные изделия для всего проекта на одном куске дерева. Один раз отмерь и 100 раз отрежь!
- Приспособление для фрезерования для идеально выровненных фрез — два верных способа перенести смещение с основания фрезера на заготовку без измерения
- Демистификация ограничителей глубины фрезерования – низкотехнологичный трюк с погружным фрезерованием, позволяющий избежать циферблатов, ручек и револьверных систем
- Scrap Kit для быстрых и простых измерений – изготовленный в заводских условиях инструмент для настройки распилов на фрезерном станке и настольной пиле без линейки
Советы по деревообработке, советы экспертов и специальные предложения по электронной почте
Зарегистрироваться
×
Предыдущий:
Подгонка комбинированного квадрата
Следующий:
Компоновка осевой линии для большого запаса
Направляющая
Ручной инструмент
Глава
Инструменты макета
Ручной инструмент
Ручной инструмент
Все, что вам нужно знать о выборе, заточке и использовании ручных инструментов.
Посмотреть руководство по проекту
Просмотреть все руководства по проектам »
Станьте участником и получите неограниченный доступ к сайту, включая
Руководство по проекту ручных инструментов.
Начать бесплатную пробную версию
Введение в ручные инструменты
Инструменты макета
Ручные пилы
Ручные пилы 101
ласточкин хвост пилы
Японские пилы
Заточка ручных пил
Техника ручной пилы
Зубила и молотки
Инструменты для формовки и резьбы
Файлы и рашпили
Инструменты для резьбы
Заточка
Техника резьбы
Подробнее см.
в Руководстве по проекту ручных самолетов
.
Фрезы для замочной скважины — Lee Valley Tools
Диаметр:
Выберите вариант
Хвостовик:
Выберите опцию
Количество:
{{price.Quantity}}+ {{price.FormattedPrice}}
Из:
19,50 долларов США
19,50 долларов США
Продано
{{itemExceptionMessage}}
Добавить в список желаний
Добавить в список желаний
{{ вариант. Отображаемое имя }}
Создать новый список желаний
Товар добавлен в список желаний
Товар не может быть добавлен в данный момент
Выберите опцию, чтобы добавить товар в корзину.
Выберите параметр, чтобы просмотреть наличие товара.
Онлайн – {{stockStatus}}
Это изображение не загружено. Чтобы распечатать изображения, закройте окно печати и прокрутите статью до конца. После загрузки всех изображений снова выберите параметр печати.
Купить нашу полную линейку фрез
Описание
Биты маршрутизатора имеют тенденцию теряться, когда представлены все вместе. Этот бит настолько отличается от обычных битов «обработки краев», что заслуживает особого внимания.
Это узкоспециализированное сверло, которое используется только для одной цели — прорезать прорези в рамах для картин. Если у вас когда-либо была такая насадка, вы знаете, что она экономит много денег и избавляет от разочарований.
Прорези для замочной скважины подходят для большинства фоторамок. Для тяжелой рамы используйте две прорези и два подвесных винта. Этот процесс быстрый и надежный, а также экономит бесконечную проволоку и крючки, которых у вас никогда не будет, когда они вам понадобятся. Эти биты имеют одну канавку для более легкого погружения.
Наши биты профессионального/промышленного класса имеют вставки из карбида вольфрама, отшлифованные на станках с числовым программным управлением (ЧПУ) с использованием алмазных кругов 600x. Карбид вольфрама сохраняет свою твердость при высоких температурах и держит заточку намного дольше, чем высокоуглеродистая или быстрорежущая сталь. Корпуса бит имеют антипригарное покрытие для легкого удаления смолы.
Каждая насадка включает усовершенствованный полимерный держатель с фрикционной посадкой, который можно устанавливать горизонтально или вертикально.
Технические характеристики
Фреза для замочной скважины – диаметр 3/8 дюйма
A: 3/8 дюйма
B: 1/8 дюйма
C: 1/4 дюйма или 8 мм
D: 3/8 дюйма
9 Фреза для замочной скважины – диаметр 1/2 дюйма
A: 1/2 дюйма
B: 3/16 дюйма
C: 1/4 дюйма или 8 мм
D: 1/2 дюйма
Загрузка.
