6Р82Ш Станок консольно-фрезерный широкоуниверсальный. Паспорт, схемы, описание, характеристики

Сведения о производителе консольно-фрезерного станка 6Р82Ш

Производитель серии универсальных фрезерных станков 6Р82Ш Горьковский завод фрезерных станков, основанный в 1931 году.

Завод специализируется на выпуске широкой гаммы универсальных фрезерных станков, а, также, фрезерных станков с УЦИ и ЧПУ, и является одним из наиболее известных станкостроительных предприятий в России.

Производство фрезерных станков на Горьковском станкостроительном предприятии началось в 1932 году. В 1972 году завод начал выпуск серию горизонтальных фрезерных консольных станков 6Р82Ш и 6Р83Ш, которые являются дальнейшим развитием станков аналогичных моделей серии М.

Сегодня консольно-фрезерный станок 6Р82Ш — выпускает:

• ООО «Станочный Парк»;
• Станкостроительное объединение ООО СО «СтанРос».

Продукция Горьковского завода фрезерных станков ГЗФС

• 6М12П
  станок консольно-фрезерный вертикальный 320 х 1250
• 6М13П
  станок консольно-фрезерный вертикальный 400 х 1600
• 6М82
  станок консольно-фрезерный горизонтальный универсальный 320 х 1250
• 6М82Г
  станок консольно-фрезерный горизонтальный 320 х 1250
• 6М82Ш
  станок консольно-фрезерный широкоуниверсальный 320 х 1250
• 6М83
  станок консольно-фрезерный горизонтальный универсальный 400 х 1600
• 6М83Г
  станок консольно-фрезерный горизонтальный 400 х 1600
• 6Н12
  станок консольно-фрезерный вертикальный 320 х 1250
• 6Н13П
  станок консольно-фрезерный вертикальный 400 х 1600
• 6Н82
  станок консольно-фрезерный горизонтальный 320 х 1250
• 6Н82Г
  станок консольно-фрезерный горизонтальный 320 х 1250
• 6Р12, 6Р12Б
  станок консольно-фрезерный вертикальный 320 х 1250
• 6Р13, 6Р13Б
  станок консольно-фрезерный вертикальный 400 х 1600
• 6Р13Ф3
  станок консольно-фрезерный вертикальный с ЧПУ 400 х 1600
• 6Р82
  станок консольно-фрезерный горизонтальный универсальный 320 х 1250
• 6Р82Г
  станок консольно-фрезерный горизонтальный 320 х 1250
• 6Р82Ш
  станок консольно-фрезерный широкоуниверсальный 320 х 1250
• 6Р83
  станок консольно-фрезерный горизонтальный универсальный 400 х 1600
• 6Р83Г
  станок консольно-фрезерный горизонтальный 400 х 1600
• 6Р83Ш
  станок широкоуниверсальный консольно-фрезерный 400 х 1600
• 6Т12-1
  станок консольно-фрезерный вертикальный 320 х 1250
• 6Т12
  станок вертикальный консольно-фрезерный вертикальный 320 х 1250
• 6Т12Ф20
  станок консольно-фрезерный вертикальный с ЧПУ 320 х 1250
• 6Т13
  станок консольно-фрезерный вертикальный 400 х 1600
• 6Т13Ф20
  станок консольно-фрезерный вертикальный с ЧПУ 400 х 1600
• 6Т13Ф3
  станок консольно-фрезерный вертикальный с ЧПУ 400 х 1600
• 6Т82
  станок консольно-фрезерный горизонтальный универсальный 320 х 1250
• 6Т82-1
  станок консольно-фрезерный горизонтальный универсальный 320 х 1250
• 6Т82Г
  станок консольно-фрезерный горизонтальный 320 х 1250
• 6Т82Ш
  станок консольно-фрезерный широкоуниверсальный 320 х 1250
• 6Т83
  станок консольно-фрезерный горизонтальный универсальный 400 х 1600
• 6Т83-1
  станок консольно-фрезерный горизонтальный универсальный 400 х 1600
• 6Т83Г
  станок консольно-фрезерный горизонтальный универсальный 400 х 1600
• 6Т83Ш
  станок консольно-фрезерный широкоуниверсальный 400 х 1600
• 6606
  станок продольно-фрезерный 630 х 2000
• ГФ2171
  станок фрезерный вертикальный с ЧПУ и АСИ 400 х 1600

6Р82Ш станок широкоуниверсальный консольно-фрезерный. Назначение и область применения

фрезерный станок 6Р82Ш производился с 1972 года и заменил в производстве устаревшую модель 6М82Ш и был заменен на более совершенную модель 6Т82Ш.

Станки модели 6Р83Ш отличаются от станков 6Р82Ш увеличенными размерами рабочего стола и более мощным двигателем главного движения.

Стол широкоуниверсального консольно-фрезерного станка модели 6Р82Ш неповоротный.

Широкоуниверсальный консольно-фрезерный станок 6Р82Ш предназначен для выполнения разнообразных фрезерных работ, главным образом, при изготовлении металлических моделей штампов, пресс-форм для работ в условиях серийного и единичного производства.

Принцип работы и особенности конструкции станка

Преимуществом широкоуниверсальных фрезерных станков является возможность производить с одной установки обработку заготовки с разных сторон, что очень важно в инструментальном, ремонтном и опытном производствах, где установка, выверка и закрепление заготовки занимают много времени и требуют высокой квалификации рабочего.

Для обработки различного вида поверхностей, а также крупногабаритных моделей, превышающих по своим размерам габариты стола, шпиндельная головка смонтирована на выдвижном хоботе и может поворачиваться под углом в двух взаимно перпендикулярных плоскостях.

На станке 6Р82Ш предусмотрен горизонтальный шпиндель, который может быть использован при обработке плоскостей торцовыми и цилиндрическими фрезами.

Предусмотрена как раздельная, так и одновременная работа двумя шпинделями. При установке серег, прилагаемых к станку, станок может быть использован как горизонтально-фрезерный.

Для расширения возможностей станка, кроме серег, прилагается дополнительная накладная поворотная головка. Накладная головка позволяет обрабатывать крупногабаритные детали, а также производить простейшие расточные работы.

Наличие механизма выборки люфта в винтовой паре продольной подачи стола позволяет производить встречное и попутное фрезерование как в простых режимах, так и режимах с автоматическими циклами.

Фрезерование зубчатых колес, разверток, контура кулачков и прочих деталей, требующих периодического или непрерывного поворота вокруг своей оси, производится на данных станках с применением делительной головки или накладного круглого стола.

Смазка направляющих консоли и узла «стол — салазки» осуществляется от плунжерного насоса централизованно. Благодаря эффективной смазке повышается долговечность работы этих узлов, обеспечивается более длительное сохранение первоначальной точности и сокращается время на обслуживание. Шероховатость обработанной поверхности Rz 20 мкм. Класс точности станка П.

Станок 6Р82Ш предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов цилиндрическими, дисковыми, фасонными, угловыми, торцовыми, концевыми и другими фрезами. Возможность настройки станка на различные полуавтоматические и автоматические циклы позволяет успешно использовать станки для выполнения работ операционного характера в поточных и автоматических линиях в крупносерийном производстве.

На станке можно обрабатывать вертикальные и широкоуниверсальные плоскости, пазы, углы, рамки, зубчатые колеса и т.д.

Технологические возможности станка могут быть расширены с применением делительной головки, поворотного круглого стола, накладной универсальной головки и других приспособлений.

Особенностями конструкции станка являются:

• широкие диапазоны величин подач стола;
• быстросменное крепление инструмента;
• наличие механизма замедления подачи;
• замедление рабочей подачи в автоматическом цикле;
• возможность работы в автоматических циклах, включая обработку по рамке;
• автоматическая смазка узлов;
• применение бесконтактных быстродействующих электромагнитных муфт в приводе подач;
• повышенная точность станка за счет расположения винта поперечной подачи но оси фрезы;
• возможность перемещения стола одновременно по двум и трем координатам;
• возможность применения электродвигателя постоянного тока в приводе подач;
• возможная дальнейшая автоматизация станков за счет применения цифровой индикации и устройств оперативного управления;

Станки 6Р82Ш предназначены для выполнения различных фрезерных работ в условиях как индивидуального, так и крупносерийного производства. В условиях крупносерийного производства станки могут быть успешно использованы также для выполнения работ операционного характера.

Техническая характеристика и высокая жесткость станков позволяют полностью использовать возможности как быстрорежущего, так и твердосплавного инструмента.

Для сокращения вспомогательного времени и удобства управления в станках предусматриваются:

• дублированное управление кнопочно-рукояточного типа (спереди и с левой стороны станка)
• пуск и останов шпинделя и включение быстрых ходов станка при помощи кнопок
• управление движениями стола от рукояток, направление поворота которых совпадает с направлением движения стола
• изменение скоростей и подач с помощью однорукояточных выборочных механизмов, позволяющих получать любую скорость или подачу поповоротом лимба без прохождения промежуточных ступеней
• торможение постоянным током

Станки автоматизированы и могут быть настроены на различные автоматические циклы, что повышает производительность труда, исключает необходимость обслуживания станков рабочими высокой квалификации и облегчает возможность организации многостаночного обслуживания.

Класс точности станка П по ГОСТ 8—77.

История выпуска станков Горьковским заводом, ГЗФС

В 1937
году на
Горьковском заводе фрезерных станков были изготовлены первые консольно-фрезерные станки серии 6Б моделей 6Б12 и 6Б82 с рабочим столом 320 х 1250 мм (2-го типоразмера).
В 1951

году запущена в производство серия
6Н консольно-фрезерных станков: 6Н12, 6Н13П, 6Н82, 6Н82Г. Станок 6Н13ПР получил “Гран-При” на всемирной выставке в Брюсселе в 1956 году.
В 1960

году запущена в производство серия
6М консольно-фрезерных станков: 6М12П, 6М13П, 6М82, 6М82Г, 6М83, 6М83Г, 6М82Ш.
В 1972

году запущена в производство серия
6Р консольно-фрезерных станков: 6Р12, 6Р12Б, 6Р13, 6Р13Б, 6Р13Ф3, 6Р82, 6Р82Г, 6Р82Ш, 6Р83, 6Р83Г, 6Р83Ш.
В 1975

году запущены в производство копировальные консольно-фрезерные станки:
6Р13К.
В 1978

году запущены в производство копировальные консольно-фрезерные станки
6Р12К-1, 6Р82К-1.
В 1985

году запущена в производство серия
6Т-1 консольно-фрезерных станков: 6Т12-1, 6Т13-1, 6Т82-1, 6Т83-1 и ГФ2171.
В 1991

году запущена в производство серия
6Т консольно-фрезерных станков: 6Т12, 6Т12Ф20, 6Т13, 6Т13Ф20, 6Т13Ф3, 6Т82, 6Т82Г, 6Т82ш, 6Т83, 6Т83Г, 6Т83Ш.

Первоначальный пуск станка

При первоначальном пуске станка необходимо прежде всего проверить внешним осмотром надежность заземления и состояние монтажа электрооборудования. При помощи вводного выключателя F1 станок подключить к цеховой сети.

Проверять четкость срабатывания магнитных пускателей в реле при помощи кнопок в переключателей станка, ограничение движений в наладочном режиме, при управлении станком от рукояток в автоматическом цикле в при работе с круглым столом.

История выпуска станков Горьковским заводом, ГЗФС

В 1937
году на
Горьковском заводе фрезерных станков были изготовлены первые консольно-фрезерные станки серии 6Б моделей 6Б12 и 6Б82 с рабочим столом 320 х 1250 мм (2-го типоразмера).
В 1951

году запущена в производство серия
6Н консольно-фрезерных станков: 6Н12, 6Н13П, 6Н82, 6Н82Г. Станок 6Н13ПР получил “Гран-При” на всемирной выставке в Брюсселе в 1956 году.
В 1960

году запущена в производство серия
6М консольно-фрезерных станков: 6М12П, 6М13П, 6М82, 6М82Г, 6М83, 6М83Г, 6М82Ш.
В 1972

году запущена в производство серия
6Р консольно-фрезерных станков: 6Р12, 6Р12Б, 6Р13, 6Р13Б, 6Р13Ф3, 6Р82, 6Р82Г, 6Р82Ш, 6Р83, 6Р83Г, 6Р83Ш.
В 1975

году запущены в производство копировальные консольно-фрезерные станки:
6Р13К.
В 1978

году запущены в производство копировальные консольно-фрезерные станки
6Р12К-1, 6Р82К-1.
В 1985

году запущена в производство серия
6Т-1 консольно-фрезерных станков: 6Т12-1, 6Т13-1, 6Т82-1, 6Т83-1 и ГФ2171.
В 1991

году запущена в производство серия
6Т консольно-фрезерных станков: 6Т12, 6Т12Ф20, 6Т13, 6Т13Ф20, 6Т13Ф3, 6Т82, 6Т82Г, 6Т82ш, 6Т83, 6Т83Г, 6Т83Ш.

Расположение составных частей на станке 6Р82Ш

Объявление не найдено, но есть похожие объявления — Ukrboard.Kyiv

Вертикальные Горизонтальные Продольные Автоматическые Универсальные Сверлильные Микро Широкоуниверсальные Ручные С ЧПУ Zenitech

4

Станки фрезерные 6Н81, 6Р82Ш, 6Р80, 6М13П, 6Р82, MAHO600P
б/у

65 000 грн.

Станки фрезерные 6М13П, 6Р12, 6Р81 ,6Р82, 6М13П, 6р82ш в рабочем состоянии. Цена: 65 000 грн.

Владимир Васильевич, г. Киев, 27-09-2022, Продам / купить

Станки фрезерные 6М80-6М83, 6Р80-6Р83, 6Т80-6Т83 6Р81Г-6Р83Г
б/у

Продам станки консольно-фрезерные, горизонтальные, с поворотным столом и без.
6М80, 6М82, 6М83, 6Р80, 6Р81, 6Р82, 6Р83, 6Т80, 6Т81, 6Т82, 6Т83.
6…

Геннадий Викторович, г. Киев, 29-09-2022, Продам / купить

14

6М80 Станок горизонтальный консольно-фрезерный с поворотным столом
б/у

42 000 грн.

Универсальный консольно-фрезерный станок 6м80 и горизонтальный консольно-фрезерный станок 6м80г выпускался предприятием Вильнюсский станкостроитель… Цена: 42 000 грн.

Marketstan, г. Киев, 27-09-2022, Продам / купить

3

Продам станок вертикально-фрезерный 6Р12Б

60 000 грн.

Продам станок вертикальный, консольно-фрезерный, модель 6Р12Б, 1980 года выпуска, в рабочем состоянии.
Станок повышенной производительности в срав… Цена: 60 000 грн.

Менеджер Объявлений, г. Киев, 26-02-2022, Продам / купить

6Р83 Станок фрезерный консольный горизонтальный универсальный
б/у

Станки модели 6Р83 предназначены для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. П…

Marketstan, г. Киев, 29-09-2022, Продам / купить

6Р13 Станок вертикальный консольно-фрезерный
б/у

Станки модели 6Р13 предназначены для фрезерования всевозможных деталей из стали, чугуна и цветных металлов торцовыми, концевыми, цилиндрическими, р…

Marketstan, г. Киев, 24-09-2022, Продам / купить

2

Универсально-фрезерный станок

Широкоуниверсальный фрезерный станок Х6232В предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов цилиндрическими,. ..

ТОВ «Ф,ТЕХНОЛОДЖІ», г. Киев, 26-09-2022, Продам

3

Станок фрезерный 6Т13Ф3, 6Р13Ф3
б/у

Продам станки фрезерные 6Р13Ф3, 6Т13Ф3 (б/у).
С ЧПУ CNC.
Станки в рабочем состоянии, с проверкой в работе.
Оригинальные фото по запросу.
В Киев…

Геннадий Викторович, г. Киев, 29-09-2022, Продам

Станок зубодолбежный, зубострогальный 5140, 5А150, 5А250п, 5С276п, 5К310, 5С270п
б/у

Продам станки:
— зубофрезерный 5К310.
— зубодолбежный 5140, 5А150.
— зубострогальный 5А250П, 5С270П, 5С276П.
Все станки в рабочем состоянии

Геннадий Викторович, г. Киев, 29-09-2022, Продам

6

Fkrsrs 250 вертикально фрезерный станок
б/у

3000$

FKRSRS 250 вертикально фрезерный станок, пр – во Heckert Германия, СЧПУ сист. CNC H 646, цифровое контурное управление, вертикальная ось, револьвер… Цена: 3000$

Олег Валерьевич, г. Киев, 12-07-2022, Продам

8

Фрезерный широкоуниверсальный станок ВМ131ВФ1
б/у

70 000 грн.

Широкоуниверсальный фрезерный станок ВМ131ВФ1, изготовлен на предприятии «Производственное объединение Воткинский завод», 1989 год выпуск…

Marketstan, г. Киев, 29-09-2022, Продам

6

Фрезерные станки СФ676, ТМF-1, UF-100, UF-200, 6К81, 6К83, 6Т12

Предлагаем станки фрезерные в ассортименте.
СФ676, ТМF-1, UF-100, UF-200, 6К81, 6К83, 6Т12…
Новые и после капитального ремонта.
Гарантийное по…

ТОВ «Ф,ТЕХНОЛОДЖІ», г. Киев, 26-09-2022, Продам

Станок фрезерный 676, 67М20, 67К25, 6Р10-Р13, 6М12П, 6Р80Ш-6Р83Ш, ВМ127, ГФ2171 ALG, FSS
б/у

Продам станки фрезерные: 6Р10-6Р13, 6Р13Ф3, 6М12П, 6М13П, ВМ127, 6М80-6М83, 6Р80-6Р83, 6Р80Г-6Р83Г, 6Р80Ш-6Р83Ш, 6550, 6520К, 6530К, 6720В, 67М20ВФ…

Геннадий Викторович, г. Киев, 29-09-2022, Продам

Станки зубофрезерные, зубошлифовальные, зубодолбежные
б/у

Продам станки зубофрезерные / зубошлифовальные / зубодолбежные:
— 5К32П, 5К32А, 5Д32, 5Е32, 5306К, 53А20В, 53А30П, 53А50, 53А80, 5342, 5К310, 5В31…

Геннадий Викторович, г. Киев, 29-09-2022, Продам

Фрезерный станок Sachmann T10GP X/Y/Z 2000 x 1075 X 1000 автомат.головка 2, 5 гр
б/у

Фрезерный станок Sachmann T10GP X/Y/Z 2000 x 1075 X 1000 автомат.головка 2,5 гр. 6020 = Mach5metal
Ширина вала 1200 mm
Толщина листа 10 mm
Толщи. ..

Mach5metal, г. Киев, 20-09-2022, Продам

5

Станок зубофрезерный 53А30, 53А80Н
б/у

Продам зубофрезерный станок 53А80Н.
Комплект шестерен+фрезы+оправки.
В отличном состоянии.
Цена договорная.
А также 53А30, в рабочем состоянии,…

Геннадий Викторович, г. Киев, 29-09-2022, Продам

Станок зубофрезерный 5353, 5342
б/у

Предлагаю станки зубофрезерные:
1) 5353.
Диаметры нарезаемого колеса от 500 до 3200 мм
Макс. ширина нарезаемых колес 1200 мм.
Макс. модуль коле…

Геннадий Викторович, г. Киев, 29-09-2022, Продам

2

Фрезерные станки по металлу в Украине

Киев 49 АР Крым 1 Винницкая обл.  1 Волынская обл. 3 Днепропетровская обл. 77 Донецкая обл. 17* Житомирская обл. 6 Закарпатская обл. 1 Запорожская обл. 12 Ивано-Франковская обл. 2* Киевская обл. 10 Кировоградская обл. 4 Луганская обл. 13* Львовская обл. 34 Николаевская обл. 3* Одесская обл. 6 Полтавская обл. 46 Ровненская обл. 6 Сумская обл. 1* Тернопольская обл. 1 Харьковская обл. 48 Херсонская обл. 4* Хмельницкая обл. 4 Черкасская обл. 3* Черниговская обл. 1 Черновицкая обл. 2*

6р82ш фрезерный станок схема — В помощь хозяину

Рейтинг статьи

Загрузка…

Консольно-фрезерный станок 6Р82,6Р82Г

Вы здесь

Консольно-фрезерный станок 6Р82 и 6Р82Г предназначен для обработки деталей из различных материалов (сталь, чугун, цветные материалы) дисковыми, концевыми, торцевыми и пальцевыми фрезами в условиях единичного и крупносерийного производства.

На фрезерном станке возможно обрабатывать детали различной конфигурации и сложности, вертикальные и горизонтальные плоскости, шпоночные пазы, зубья шестерен. Также возможно фрезерование различных спиралей при помощи поворота стола вокруг своей оси на 45 градусов.

Технологические возможности фрезерного станка могут быть расширены с использование делительных головок, поворотного стола или накладной фрезерной головки.

Класс точности станка — Н- нормальный.

Устройство фрезерного станка 6Р82

1. Станина;
2. Электрооборудование;
3. Коробка скоростей;
4. Коробка переключения;
5. Стол и салазки;
6. Консоль;
7. Коробка подач.

Органы управления фрезерного станка 6Р82

1. Ручка включения поперечной и вертикальной подачи;
2. Переключатель ввода;
3. Переключатель насоса системы охлаждения;
4. Переключатель частоты вращения шпинделя;
5. Маховик ручного продольного перемещения шпинделя;
6. Рукоятка переключения скоростей вращения шпинделя;
7. Кнопка Стоп;
8. Кнопка Пуск шпинделя;
9. Стрелка-указатель скоростей шпинделя;
10. Указатель скоростей шпинделя;
11. Кнопка Быстро стол;
12. Кнопка Импульс шпинделя;
13. Переключатель освещения;
14. Ручное перемещение хобота;
15. Зажим серьги;
16. Звездочка механизма автоматического цикла;
17. Ручка включения продольных перемещений стола;
18. Зажим стола;
19. Переключатель ручного автоматического управления продольными перемещениями стола;
20. Маховик ручного продольного перемещения стола станка;
21. Кнопка Быстро стол;
22. Кнопка Пуск шпинделя;
23. Кнопка Стол;
24. Маховик ручных перемещений стола станка;
25. Лимб механизма перемещений стола станка;
26. Кольцо-нониус;
27. Ручка ручных вертикальных перемещений стола;
28. Зажим поворотных салазок;
29. Ручка включения вертикальных и поперечных подач шпинделя;
30. Кнопка фиксации грибка переключения подач стола;
31. Грибок переключения подач стола;
32. Указатель подач;
33. Стрелка-указатель подач стола;
34. Ручка зажима салазок на направляющих консоли;
35. Ручка включения продольной подачи стола;
36. Переключатель автоматического или ручного управления круглого стола;
37. Ручка зажима консоли на станине станка;
38. Зажим хобота на станине станка.

Кинематическая схема консольно-фрезерного станка 6Р82

Коробка скоростей консольно-фрезерного станка 6Р82

Коробка скоростей консольно-фрезерного станка смонтирована в чугунном корпусе станины. Соединение коробки скоростей с валом осуществляется при помощи упругой муфты.

Шпиндель коробки скоростей представляется собой трехопорный вал, точность которого определяется подшипниками 2 и 4. Третий подшипник предназначен для поддержания хвостовика шпинделя.

Регулировка осевого зазора осуществляется подшлифовкой колец 9 и 10. Повышенный люфт(зазор) в переднем подшипнике устраняется подшлифовкой полуколец 5 и подтягиванием гайки 1.

Смазка коробки скоростей осуществляется с помощью плунжерного насоса, производительностью 2л/мин. Остальные элементы коробки скоростей станка смазываются с помощью разбрызгивающего масла, поступающего из отверстий трубки, расположенной над коробкой скоростей станка.

Коробка переключения скоростей фрезерного станка 6Р82

Коробка переключения скоростей фрезерного станка 6р82 позволяет выбрать требуемую скорость вращения без последовательных промежуточных ступеней.

Рейка передвигается с помощью рукоятки 5, посредством сектора 2 через вилку 10 перемещает в осевом направлении валик 3 с диском переключения 9. Диск переключения поворачивается при помощи указателя скоростей 11 через коническую передачу 2 и 4. На диске расположены отверстия определенного размера, расположенных напротив штифтов реек 5 и 7, зацепляющихся попарно с шестерней 6.

Регулировка пружины 13 осуществляется пробкой 14 с учетом фиксации лимба и нормального усилия при его повороте.

Ручка 5 во включенном положении удерживается с помощью пружины 4 и шарика 3. Также шип рукоятки входит в сопряжение с пазом фланца.

Зазор к конической передачи не должен превышать 0,2мм, за счет этой величины, диск может провернуться до 1 мм.

Коробка подач фрезерного станка

Коробка подач обеспечивает получение рабочих подач (S) и ускоренных перемещений стола, консоли и салазок.

В результате вращение блоков, получаемые скорости передаются на вал 12 через шариковую предохранительную муфту 4 и втулку 3, соединенной шпоночным соединением с кулачковой муфтой 4 и выходным валом 12.

Диски фрикционной муфты через один связаны с корпусом фрикциона и втулкой 15, которая соединена шпонкой с валом 12.

При нажатии кулачковой муфты 4 на торец втулки 5 и далее на гайку 14, диски 7 и 8 сжимаются и передают крутящий момент валу 12 и шестерни 10.

Коробка переключения подач фрезерного станка.

Коробка переключения подач состоит в узле коробки подач. Принцип работы аналогичный принципу работы коробке переключения скоростей.

Для предотвращения осевого смещения диска 9 (рис.) валик 1 запирается во включенном положении при помощи двух шариков 6 и втулкой 2. Попадая в кольцевую проточку валика 3, шарики освобождают от фиксации валик 1 при нажатии на кнопку 4.

Фиксация поворота диска переключения 9 осуществляется шариком 8 через фиксаторную втулку 5, связанную шпонкой с валом 1.

Консольно-фрезерный станок 6Р82 (6Р83, 6Р82Г, 6Р83Г, 6Р82Ш, 6Р83Ш, 6Р12, 6Р13, 6Р12Б, 6Р13Б). Электрическая принципиальная схема.

Электросхема позволяет производить работу на станке в следующих режимах:

«Наладка станка»,
«Управление от рукояток»,
«Автоматическое управление» продольными перемещениями стола,
«Круглый стол».

Подключение станка к сети и отключение осуществляется вводным выключателем ВВ. Выбор режима работы производится переключателем ПУ. Работа станка в наладочном режиме при невращающемся шпинделе обеспечивается установкой реверсивного переключателя 1ПР (2ПР для станков 6Р82Ш и 6Р83Ш) в среднее нулевое положение.

ПРИ ОТКЛЮЧЕНИИ СТАНКА ВВОДНЫМ ВЫКЛЮЧАТЕЛЕМ ВВ И РЕВЕРСЕ ВРАЩЕНИЯ ШПИНДЕЛЯ ПЕРЕКЛЮЧАТЕЛЯМИ 1ПР и 2ПР НЕОБХОДИМО ОТКЛЮЧИТЬ ЭЛЕКТРОДВИГАТЕЛЬ ШПИНДЕЛЯ.

Схема размещения электрооборудования на станках 6Р82, 6Р82Г, 6Р83, 6Р83Г

Для облегчения переключения скоростей шпинделя и подачи в станке предусмотрено импульсное включение электродвигателя кнопкой 5КУ, а электродвигателя подачи — конечным выключателем импульса КВИ. При нажатии кнопки 5КУ включаются ПШ и РН. Н.О. контакты РН включают реле РП, которое за счет своего н.о. контакта становится на самопитание, а н.з. контактом разрывает цепь питания ПШ.

При управлении от рукояток работа электросхемы обеспечивается замыканием рабочих цепочек через контакты командоаппаратов 1КА, 2КА и 4КА. Включение и отключение электродвигателя подачи осуществляется двумя командоаппаратами: для продольной подачи «1КА», для вертикальной и поперечной подач — 2КА. Включение и отключение вращения шпинделя осуществляется соответственно кнопками «Пуск» 1КУ, 2КУ и «Стоп» ЗКУ, 4КУ.

Кнопкой «Стоп» одновременно с отключением электродвигателя вращения шпинделя отключается и электродвигатель подачи. Быстрый ход стола происходит при нажатии кнопки «Быстро», включающей пускателем ПЕ электромагнит ЭВ быстрого хода.

Торможение электродвигателя шпинделя — электродинамическое и осуществляется пускателем ПТ, создающим цепь постоянного тока от выпрямителя ВС в обмотку статора. Реле напряжения РН служит для защиты селеновых выпрямителей от пробоя. Напряжение обмотки ТУ-4 равно 36 В при напряжении сети 220 В и 55 В при напряжении сети 380, 400, 415, 440 В.

При работе на одной из подач возможность случайного включения другой подачи взаимоисключается блокировочными контактами 1КА-2, 1КА-4 и 2КА-2, 2КА-4.

При автоматическом управлении переключатель ПУ должен быть установлен в положение «Автоматический цикл». Кроме того, необходимо произвести механическое переключение валика, расположенного в салазках станка, из положения «Ручное управление» в положение «Автоматический цикл». При последнем положении валика кулачковая муфта продольного хода заперта и конечный выключатель 4КА нажат.

Автоматическое управление осуществляется при помощи кулачков, устанавливаемых на столе. При движении стола кулачки, воздействуя на рукоятку включения продольной подачи и верхнюю звездочку 2, производят необходимые переключения в электросхеме и механизмах.

Управление быстрым ходом в автоматических циклах осуществляется конечным выключателем 3КА.

Конечный выключатель 4КА исключает возможность ручного включения поперечных и вертикальных подач в этом режиме работы.

Работа электросхемы в этом режиме объясняется диаграммой и происходит следующим образом: при отключенной рукоятке 1 шток 4 должен находиться в глубокой впадине звездочки 3, контакты 43-26 конечного выключателя 3КА должны быть замкнуты (положение 0 на диаграмме). С включением рукоятки 1 вправо включается быстрый ход стола вправо (положение 1 на диаграмме). Отключение быстрого хода в нужной точке происходит при воздействии кулачка 3а на звездочку 2 (положение 2 на диаграмма), при повороте которой шток 4 попадает в малую впадину звездочки 3, а оба контакта конечного выключателя 3КА размыкаются. Стол продолжает движение на подаче. При воздействии кулачков 1а и 3б на рукоятку 1 и звездочку 2 происходит реверс подачи и включение быстрого хода влево (положения 3 и 4 на диаграмме). При переходе рукоятки 1 через положение 0 питание пускателя ПП осуществляется через контакты 43-25 конечного выключателя 3КА. Шток 4 в этот момент должен находиться на участке постоянной кривизны звездочки 3 (положение 3 на диаграмме). Отключение быстрого хода влево и конец цикла осуществляется при переводе рукоятки 1 кулачком 6 в нейтральное положение (положение 5 на диаграмме).

Работа электросхемы на других циклах происходит аналогично.

Принципиальная электросхема 6Р82

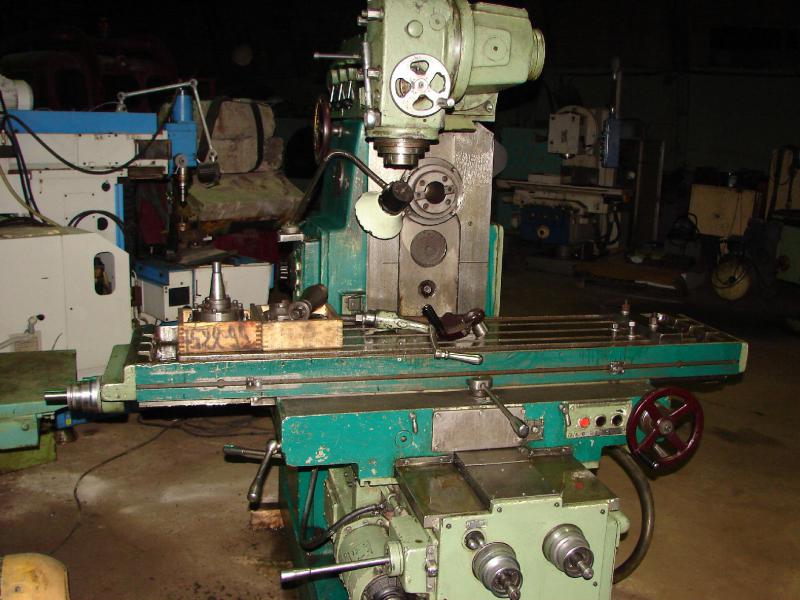

Обзор станка 6Р82Ш: описание, особенности, характеристики, схемы

Универсальный фрезерный станок 6Р82Ш предназначен для выполнения различных операций. Благодаря продуманной конструкции и дополнительным компонентам он может использоваться как в серийном, так и в штучном производстве. Главным отличием от аналогичных моделей является увеличенная площадь стола и мощный электродвигатель главного привода.

Конструктивные особенности

Фрезерно-обрабатывающее оборудование марки 6Р82Ш было разработано и выпускалось на Горьковском заводе фрезерных станков. Это предприятие является старейшим и благодаря накопленному опыту станки, изготавливаемые на нем, характеризуются хорошими эксплуатационными и техническими параметрами.

Особенностью широкоуниверсального фрезерного оборудования является возможность одновременной обработки заготовки с двух сторон. Это позволяет увеличить производительность, так как не требуется изменять положение заготовки на рабочем столе для выполнения другой операции.

Дополнительно можно выделить следующие характеристики:

• наличие горизонтального шпинделя. С его помощью можно выполнять обработку цилиндрическими и торцевыми фрезами;
• дополнительные переходники-серьги. После их установки появляется возможность выполнять горизонтально-фрезерные операции;
• поворотная накладная головка. С ее помощью делается обработка крупных деталей, выполняются расточные работы;
• возможность установки накладного стола и делительной головки.

Для автоматизации процесса производства можно выбрать ручной, полуавтоматический или автоматический режим работы. Быстрая замена фрезы выполняется с помощью быстросменного механизма. Также станок 6Р82Ш обладает широким диапазоном смещений рабочего стола.

Быстрая остановка рабочей головки происходит за счет торможения постоянным током. Это увеличивает производительность, так как на смену режущего инструмента требуется меньше времени.

Основные характеристики

Станок разрабатывался для выполнения тонких фрезерных операций. Поэтому ему присвоили класс точности «П» согласно ГОСТ 8-82. Общая масса оборудования составляет 3300 кг, габариты – 247*185*195 см.

Для обработки массивных заготовок производитель предусмотрел большую площадь стола 125-32 см. Расстояние от шпинделя до поверхности детали может варьироваться от 3 до 45 см. Этот параметр изменяется при установке круглого поворотного стола и дополнительного оборудования — накладной и делительной головки.

• удаление оси шпинделя от хобота – 15,5 см;
• расстояние от поворотного шпинделя до рабочего стола может составлять от 3,5 до 53,5 см;
• удаление от поворотного шпинделя до станины – от 26 до 82 см.

Для работы станка в конструкции предусмотрено четыре электродвигателя. Функционирование главного привода происходит с помощью силовой установки мощностью 7,5 кВт. Для шпинделя поворотной головки установлен отдельный двигатель 2,2 кВт. Такой же мощностью обладает устройство для работы привода подач. Дополнительно присутствует электронасос для подкачки охлаждающей жидкости.

В период одновременной работы всех электродвигателей суммарный номинальный ток составляет 20 А. Это необходимо учитывать при подключении оборудования и обеспечения его работоспособности.

Параметры рабочего стола

Рабочий стол предназначен для фиксации заготовки и ее дальнейшей подаче к поверхности режущего инструмента – фрезы. Основными характеристиками этого компонента универсально-фрезерного станка 6Р82Ш является степень смещения детали.

Изменение положения рабочего стола может осуществляться в двух режимах – механическом и ручном. При этом максимальные и минимальные параметры будут одинаковыми. Максимальная нагрузка на стол составляет 250 кг. Это относится только к центру. При смещении центра тяжести заготовки этот параметр будет меньше.

Основные характеристики рабочего стола станка 6Р82Ш:

• максимальное перемещение. Продольное — 80 см, поперечное — 24 см. Максимально возможное вертикальное перемещение составляет 41 см;
• количество пазов Т-образной формы — 3;
• смещение стола на один лимб. На один продольный или поперечный оборот составляет 6 мм. Для вертикального перемещения значение равно 2 мм;
• количество рабочих подач — 18;
• пределы подачи (продольных и поперечных) — от 25 до 1250 мм/мин.

При механическом смещении положения рабочего стола с помощью рукояти направление ее поворота совпадает с направлением движения всей конструкции. Это уменьшает трудоемкость работы, минимизирует вероятность появление ошибок.

Для оперативного изменения скорости подачи предусмотрены однорукояточные механизмы. Благодаря их конструкции можно установить любой режим работы без активации промежуточных ступеней.

Описание шпинделя

Преимуществом станка 6Р82Ш является наличие двух шпинделей. Для анализа возможностей работы оборудования следует узнать характеристики поворотной и накладной головок. Практически все параметры одинаковы. Разница заключается в направлении движения режущей части – горизонтальное или вертикальное.

Технические характеристики шпиндельных головок:

• частота вращения головок, об/мин – от 50 до 1600;
• количество скоростей – 11;
• максимальный поворот шпинделя — 45°;
• крутящий момент – 1070 Н.м;
• перемещение на один оборот лимба – 6.

В накладной головке максимальный поворот режущей части инструмента равен 360°. Это дает возможность обрабатывать сложные детали без их демонтажа. При этом допустимый диаметр фрезы может составлять 16 см для горизонтального и 10 см вертикального шпинделя. Согласно ГОСТ 836-72 эскиз этой части станка соответствует цифре «3».

Во время работы на универсально-фрезерном станке 6Р82Ш обязательно необходимо активировать систему смазки заготовки. В противном случае ее отсутствие может привести к недопустимому нагреву поверхностей детали и фрезы.

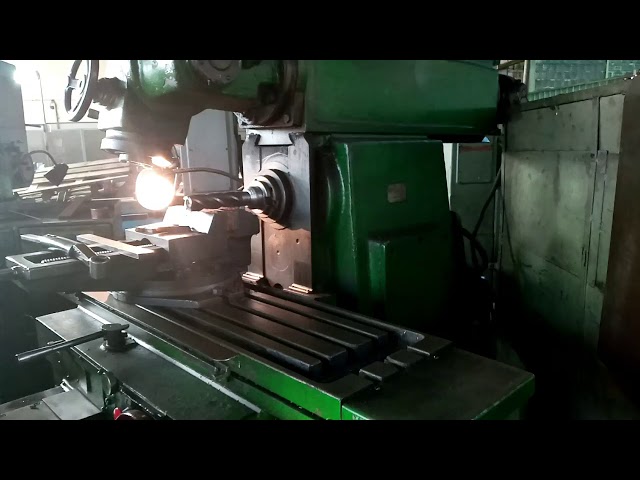

В видеоматериале наглядно показаны основные узлы оборудования:

Технические характеристики широкоуниверсального фрезерного станка 6Р82Ш

Описаны состав узлов, технологическое применение, эксплуатационные характеристики, особенности конструкции, порядок управления универсальным станком 6Р82Ш.

Фрезерный станок марки 6Р82Ш был разработан почти полвека тому назад. Однако выпуск данной модели, с незначительными конструктивными изменениями, производится и по сей день, что свидетельствует о большом резерве жизнеспособности и функциональности всех узлов данного оборудования. Эксплуатационные преимущества станка более всего проявляются при единичном и мелкосерийном типе выпуска продукции, а также в ремонтно-машиностроительном производстве.

Назначение и область применения

Процесс фрезерования на рассматриваемом оборудовании реализуется при получении преимущественно плоских поверхностей, кромок или пазов на металлических заготовках. При высокой номенклатуре изготавливаемых деталей целесообразность применения универсально-фрезерного оборудования обосновывается рядом причин:

• Относительно несложной переналадкой станка и технологической оснастки к нему.
• Высокой стойкостью основного инструмента – фрез (при условии, что выбранная марка инструментальной стали и режим термообработки соответствуют общепринятым рекомендациям).
• Компактностью металлорежущей машины и малым ее энергопотреблением.
• Возможностью выполнения на станке 6Р82Ш иных операций, наиболее распространенными из которых являются строгание, шлифование, размерная отрезка.
• Удобствами при техническом обслуживании, а также сравнительно высокими параметрами точности конечной продукции.

Широкоуниверсальный фрезерный станок 6Р82Ш, как это следует из наличия буквы Ш в обозначении модели, адаптирован для обработки различных марок стали и чугуна, а также для таких металлов как медь и алюминий.

Инвестиционный портфель всегда должен быть достаточно диверсифицирован, ликвиден и приносить доход. Личный финансист подберет активы и составит из них портфель, который будет отвечать выбранному инвестиционному курсу, а страхование инвестиций поможет снизить риски.

В инструментальном производстве станок используется для изготовления корпусных деталей штамповой и литейной оснастки, а также прочих изделий, имеющих плоские поверхности. Ограничения по предельным размерам заготовок принципиального значения не имеют, поскольку конструкцией рассматриваемого оборудования предусмотрена возможность фрезерных работ на изделиях, размеры которых превышают габариты рабочего стола.

Повышенная универсальность станка 6Р82Ш подчеркивается возможностью установки различного типа фрез.

Закрепленные в своих шпиндельных головках, они могут вести обработку различных участков заготовки одновременно, что увеличивает производительность фрезерования. Привод каждой головки осуществляется собственным двигателем.

Технические характеристики

Базовая модель оборудования обладает следующими эксплуатационными возможностями:

• Габаритами стола для заготовок в плане, мм: 1250×320.
• Промежутком между шпинделем и столом, мм: 30 – 450.
• Технологическим вылетом стойки, мм: 260 – 820.
• Расстоянием от шпинделя до хобота, мм: 155.
• Регулировкой положения инструментальной головки, мм: 35 – 535.
• Ходом рабочего стола, мм: 420 – 800.
• Наибольшей осевой нагрузкой на рабочий стол, кг: 250.

• Практическим диапазоном интенсивности подачи, мм/мин: 25-1250 (в горизонтальном направлении), 8,3 – 418,6 (в вертикальном направлении).
• Частотой оборотов шпинделя инструментальных головок, мин -1 : 50 – 1600.
• Наибольшим крутящим моментом, кН·мм: 1,07.
• Наибольшим диаметром применяемых фрез, мм: 160 (предварительное фрезерование), 100 (окончательное фрезерование).
• Суммарной установочной мощностью при водных двигателей, кВт: 12,25.
• Габаритами в плане, мм: 2470×1850.
• Массой в сборе, кг: 3300.

Разные производители могут вносить в характеристики станка непринципиальные изменения, которые не ухудшают технологические возможности.

Сообщения о таких изменениях вносятся в паспорт оборудования. Данные, касающиеся производительности и скорости выполнения всех необходимых рабочих перемещений деталей и узлов приведены при условии использования соответствующих марок смазочно-охлаждающих рабочих сред, и при строгом соблюдении правил регламентного обслуживания универсально-фрезерного станка 6Р82Ш.

Габаритные размеры рабочего пространства

Параметры рабочей зоны характеризуют размеры и конструктивное оформление рабочего стола, уточняют присоединительные базы шпинделей и относительное взаиморасположение хобота с остальными узлами.

Закрепление обрабатываемых заготовок на столе выполняется при помощи механических или гидравлических (реже) зажимов/прихватов. На рабочем столе предусмотрены Т-образные пазы крепления, размеры и конструктивное оформление которых соответствуют техническим требованиям ГОСТ 1574-91. Всего на столе имеется три сквозных паза. Расстояние от продольной оси рабочего стола до поверхности вертикальной стойки должно составлять 250-260 мм. что определяет максимальные поперечные размеры заготовок, фрезеруемых на неподвижном столе.

При наибольшей горизонтальной подаче стола этот параметр можно увеличивать, но не более, чем до 900 мм. Иначе возникает опрокидывающий момент, увеличивающий нагрузки на зажимы и приводящий к снижению точности резания металла. Гидрозажимы по соображениям безопасности не рекомендуются к применению в том случае, если стол находится далеко от боковой плоскости вертикальной стойки станка.

Наибольшая вертикальная регулировка рабочего стола составляет 450 мм, при этом размеры исходной заготовки в поперечном направлении не могут превышать 560 – 570 мм. С целью исключения ударных усилий при черновом фрезеровании поверхностей со сложным рельефом зазор между нижней поверхностью фрезы и верхней частью заготовки в начальный момент обработки не может быть менее 15 мм.

Длина рабочей части стола – 1600 мм, допускается установка и более длинных в плане заготовок, если они не мешают повороту хобота и инструментальных головок. Нижняя опорная поверхность заготовки должна совпадать с опорной поверхностью стола не менее чем на 75%, при этом возможные зазоры проверяются при помощи щупов по ГОСТ 882-75.

На размеры рабочего пространства влияют также размеры посадочных мест под фрезы. В частности, поперечный размер хвостовика фрезы, которая устанавливается в горизонтальный шпиндель, составляет 29 мм, а фрезы, которая устанавливается в головку – 19 мм. Прочие размеры определяются техническими требованиями ГОСТ 836-72.

Конструктивные особенности

Широкая универсальность станка модели 6Р82Ш обусловлена возможностью фрезерования заготовки одновременно с нескольких сторон. Кроме того, на станок можно устанавливать ряд дополнительных приспособлений, приобретаемых отдельно, либо входящих в основной комплект поставки:

• Для строгания;
• Для фрезерования в горизонтальной плоскости;
• Для фрезерования крупногабаритных заготовок;
• Для производства несложных расточных работ.

По отдельному заказу поставляется также делительная головка, используемая для фрезерования с заданным циклом обработки.

Перечень и расположение основных частей

Фрезерный станок 6Р82Ш состоит из следующих базовых узлов:

• Фундаментной плиты, комплектуемой виброопорами серии ОВ с резинометаллическими элементами по ТУ 4192-003-96952067-13.
• Вертикальной станины с направляющими.
• Инструментальной консоли с подвижными салазками.
• Электродвигателей привода главных движений и привода станции подачи смазочно-охлаждающей жидкости.
• Поворотной плиты (хобота).
• Рабочего стола.
• Механизма коробки скоростей, который располагается во внутренней части полой станины.
• Механизма коробки подач.
• Поворотной и (или) дополнительной накладной головки.
• Органов управления работой станка.
• Ёмкости под смазочно-охлаждающую жидкость.

При такой компоновке станок имеет возможность для передвижения рабочего стола по всем трем координатам. Все органы управления вынесены на поворотную приборную панель, сбоку которой устанавливается лампа местного освещения под напряжение 24 В. Для достижения необходимой жесткости и исключения вибраций (особенно при силовом фрезеровании) центр тяжести станка располагается ниже рабочей поверхности подвижного стола.

Перечень органов управления

Станок 6Р82Ш может работать в ручном и автоматическом режимах. В последнем случае дополнительно может быть осуществлено перемещение фрез по замкнутому прямоугольнику, замедление подачи инструмента или заготовки, включение привода подачи смазки и смазочно-охлаждающей жидкости.

В состав органов управления входят:

• Рукоятки для переключения режимов действия механизма подач и коробки скоростей;
• Кнопки включения и выключения узлов;
• Маховички ручного перемещения стола;
• Панель управления режимами вращения шпинделей;
• Рукоятки перемещения подвижной панели;
• Панель управления движением подвижных салазок;
• Кнопки аварийного отключения станка.

Принцип управления работой фрезерного станка марки 6Р82Ш основан на комбинированном использовании показаний цифровых индикаторов (положения стола, шпинделей) и ручного управления основными узлами при помощи градуированных маховичков. Рукоятки предусмотрены на обеих боковых поверхностях стойки. Схема станка допускает его модернизацию с установкой системы автоматизированного управления.

Основные узлы и механизмы

При включении главного электродвигателя включается электромагнитная муфта, и движение через систему зубчатых передач передается инструментальной головке со шпинделями. Вращением маховика выполняют перемещение хобота, в котором смонтирована коробка скоростей. Установка нужной скорости производится последовательным включением отдельных ступеней, для чего служит механизм реечной передачи. Далее, через кулачковую муфту, движение сообщается поворотной головке станка.

Для включения коробки подач поступают так. Включают электродвигатель привода механизма подачи. Через систему зубчатых колес крутящий момент передается на входной вал, который сблокирован с фрикционной муфтой, предохраняющей механизм от перегрузки. Вал начинает перемещение рабочего стола.

Для объединения всех основных улов станка предназначена консоль, через которую производится управление всеми изменяемыми координатами. Включение механизмов – жесткое, при помощи раздельных на каждый узел кулачковых муфт. При необходимости может выполняться реверсирование всех приводов.

Кинематическая схема

Последовательность движений всех частей привода фрезерного станка 6Р82Ш определяется взаимодействием его основных узлов. Основными рабочими движениями являются движение инструментальной головки со шпинделями и движение подачи стола. Для коробки подач станка характерно определенное сочетание ступеней частоты вращения (всего 18). При этом наименьшая частота вращения составляет 0,52 с -1 , а наибольшая – 26,6 с -1 . В свою очередь, шпиндели станка приводятся во вращение от собственного электродвигателя, используя зубчатые передачи. Число скоростей -12, при наименьшей и наибольшей соответственно 0,83 с -1 и 26,6 с -1 .

Отдельной ветвью кинематической схемы является привод механизма движения стола в поперечном и продольном направлениях. Движение от отдельного электродвигателя через муфту передается на зубчатые передачи. Из-за наличия различных комбинаций пар шестерен диапазон возможных скоростей горизонтальной подачи составляет от 25 до 2500 мм/мин. Возможна также ускоренная подача – 3000 мм/мин. В вертикальном направлении наибольшая скорость подачи составляет 416 мм/мин, а наименьшая – 8,3 мм/мин, при скорости подачи в установочном (наладочном) режиме 1000 мм/мин.

Кинематическая схема станка предусматривает электромеханическую блокировку от одновременного включения нескольких подач рабочего стола.

Схема электрическая

Основная электросхема управления станком рассчитана на использование трехфазной сети напряжением 380 В. От пускового рубильника напряжение подается в цепи питания всех электродвигателей, а также в заземляющий контур. Вторичная цепь включает в себя систему двухконтакторных переключателей, управляя которыми, можно последовательно приводить в движение соответствующие узлы оборудования. Отдельно устроена цепь аварийного отключения привода в случае перегрузки узлов по крутящему моменту или усилию.

Цепь управления использует также пониженное напряжение 110 В постоянного и переменного тока, предназначенное для работы переключателей и датчиков контроля. Автоматические предохранители рассчитаны на предельный ток в 20 А.

Органы электроуправления расположены на боковых поверхностях стойки, внизу подвижного стола и с тыльной части оборудования. Заземляющий болт выведен вниз стойки.

Соблюдение техники безопасности

Безопасная работа на универсальном фрезерном станке 6Р82Ш обеспечивается:

• Наличием сдублированной системы управления;
• Быстрым отключением оборудования от питания нажатием всего одной кнопки;
• Применением защитных ограждений, исключающих попадание на оператора стружки и смазочно-охлаждающей жидкости;
• Периодическим и квалифицированным техническим обслуживанием.

К работе на станке допускаются лица, прошедшие необходимое производственное обучение и сдавшие квалификационный экзамен на разряд фрезеровщика.

Общие требования, которые определяют правила ухода и технического обслуживания фрезерного станка 6Р82Ш, приводятся в ГОСТ 12.2.009-99.

голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

Adblock
detector

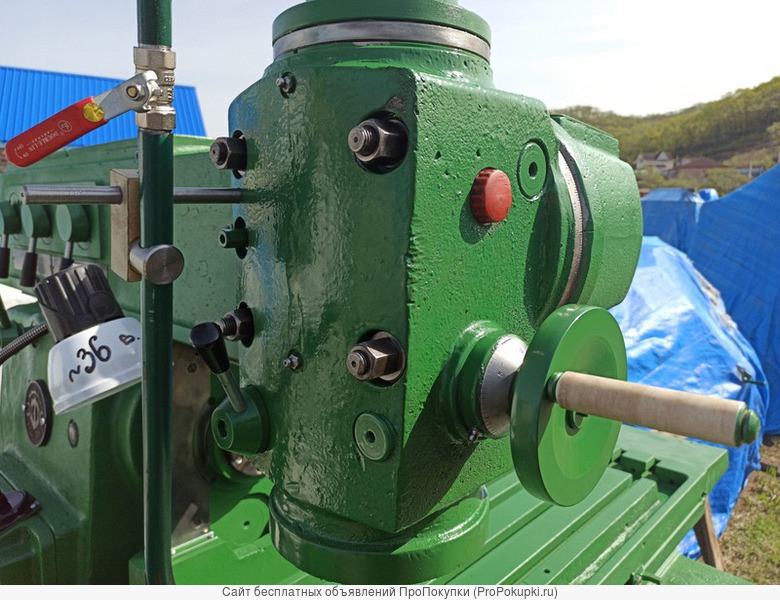

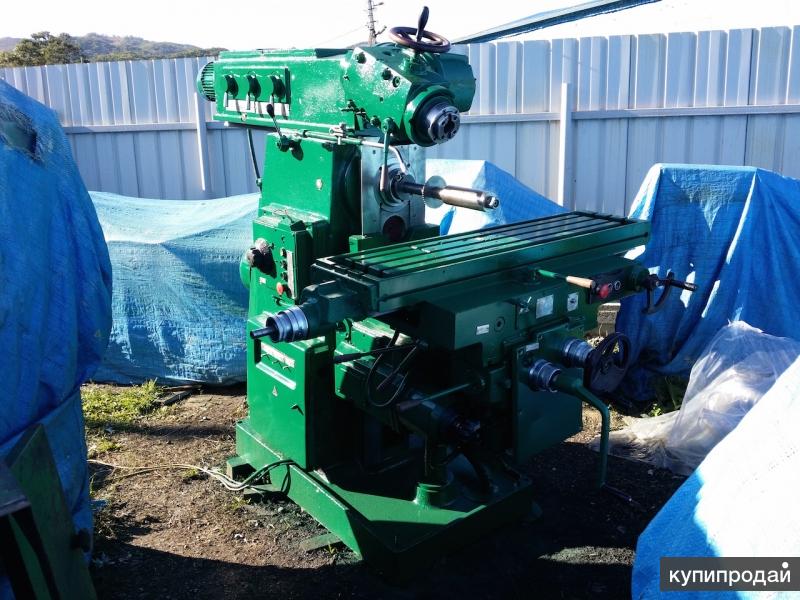

Универсальный фрезерный станок Станко 6Р82Ш Станки б/у

• Описание
• Характеристики
• Об этом продавце

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Производитель СТАНКО (Россия)
Год выпуска 1981
Размеры стола, мм 320 х 1250
Макс. продольное перемещение стола, мм 950
Макс. поперечное перемещение стола, мм 320
Расстояние от горизонтальной оси шпинделя до стола, мм 50. ..390
Расстояние от вертикальной оси шпинделя до стола, мм 155…555
Расстояние от оси шпинделя поворотной головки до колонны, мм 125. ..810
Сдвиг стола на одну градацию лимба, мм 0,05
Частота вращения шпинделя, об/мин 16…1600
Поворот головки в поперечной плоскости стола, град:
— к базе 45
— от базы 90
Мощность главного электродвигателя, кВт 10,27
Габаритные размеры станка, мм 2275 х 2200 х 2115
Масса станка, кг 3250

Универсально-фрезерный станок в хорошем состоянии. Это под властью.

Обратите внимание, что это описание могло быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой

Ось X	950 мм
Ось Y	320 мм
Ось Z	420 мм
Длина стола	320 мм
Ширина стола	1250 мм
Максимальная нагрузка на стол	400 кг
Макс. скорость шпинделя	1600 об/мин
Мощность двигателя шпинделя	10,3 кВт
Капитальный ремонт	№
——————-
Длина x ширина x высота	2275,0 × 2200,0 × 2115,0
Вес	3250 кг
Рабочее время
Время работы без подзарядки
Государственный	хороший
По местным нормам	———
Статус

Тип клиента	Реселлер
Действует с	2008
Предложения онлайн	40
Последнее действие	27 сентября 2022 г.

Описание

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Производитель СТАНКО (Россия)
Год выпуска 1981
Размеры стола, мм 320 х 1250
Макс. продольное перемещение стола, мм 950
Макс. поперечное перемещение стола, мм 320
Расстояние от горизонтальной оси шпинделя до стола, мм 50…390
Расстояние от вертикальной оси шпинделя до стола, мм 155…555
Расстояние от оси шпинделя поворотной головки до колонны, мм 125. ..810
Сдвиг стола на одну градацию лимба, мм 0,05
Частота вращения шпинделя, об/мин 16…1600
Поворот головки в поперечной плоскости стола, град:
— к базе 45
— от базы 90
Мощность главного электродвигателя, кВт 10,27
Габаритные размеры станка, мм 2275 х 2200 х 2115
Масса станка, кг 3250

Универсально-фрезерный станок в хорошем состоянии. Это под властью.

Обратите внимание, что это описание могло быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой

Технические характеристики

Ось X	950 мм
Ось Y	320 мм
Ось Z	420 мм
Длина стола	320 мм
Ширина стола	1250 мм
Максимальная нагрузка на стол	400 кг
Макс. скорость шпинделя	1600 об/мин
Мощность двигателя шпинделя	10,3 кВт
Капитальный ремонт	№
——————-
Длина x ширина x высота	2275,0 × 2200,0 × 2115,0
Вес	3250 кг
Рабочее время
Время работы без подзарядки
Состояние	хороший
По местным нормам	———
Состояние

Об этом продавце

Тип клиента	Реселлер
Действует с	2008
Предложения онлайн	40
Последнее действие	27 сентября 2022 г.

🇷🇺 ФРЕЗЕРНЫЕ СТАНКИ Россия. Top 10+ MILLING MACHINES suppliers from Russia

Russian export of milling machines:

• Azerbaijan
• Germany
• Tajikistan
• Uzbekistan
• Ukraine

Manufacturers of Russian Milling machines wholesale:

1. 🇧🇾 Milling machines Belarus
2. 🇰🇬 Кыргызстан
3. 🇷🇺 Экспорт фрезерных станков из России
4. 🇷🇺 Фрезерные станки производство Россия
5. Станки фрезерные цена в России
6. Где производятся фрезерные станки?
7. Доставка из России с таможней

Российские фрезерные машины Оптовые продукты

Женские -навесные газовые котлы двухконтурные мощностью до 46 кВт

600 — 614 $/PCS

ЖЕНЩИНЫ Брюки оптом от производителя

7,14 — 19,29 $/PCS

Pouf Banquet

Pouf Banquet

Pouf Banquet

Pouf Banquet

.

56 $/pcs

Bench

54 $/pcs

Benches (benches), banquettes, landscape gardening made of cast iron

152 — 157 $/pcs

Benches (benches), банкетки, озеленение из чугуна

128 — 154 $/pcs

Round ottoman, banquet

114 — 143 $/pcs

Banquettes

23 $/pcs

Bench-Bench office

28 $/pcs

Банкетная офисная квадратная труба

26 $/шт

Недорогие банкетки

32 — 32,86 $/шт

Скамейка в прихожую. Скамейка в коридоре

171 $/шт

Pears, Banquettes

5.71 — 30 $/pcs

Buy a bench, a bench with a seat

32 — 32.86 $/pcs

Bench Office upholstered 5

38 $/pcs

For the hallway Shoe rack bench

34 $/pcs

Seeds Elite Wheat, Rape, Peas from the Manufacturer Subsidy

171 $/MT

171 $/MT

Pulse oximeter, Oximeter, пульсометр, кислород крови

21 — 22. 86 $/pcs

Unleaded automobile gasoline AI-92 TU

629 $/MT

High-jack rack jack (car)

47 — 57.14 $/pcs

0.07 — 0,14 $/кг

Автомобильный освежитель воздуха в дефлекторе

2 — 2,57 $/шт

Сухие овощи, Молоко, Овсянка, Амарант,. … .

3,57 — 5 $/кг

Молоко сухое обезжиренное в Нижнем Новгороде

2,81 $/кг

Порошок для обезжиренного молока

0,86 — 2,43 $/кг

SOM SOM и SCM

0,8 — 3,57 $/KG

6. Компании-производители фрезерных станков у многих покупают этот товар:

Поставщик

Товар из России

ООО ИНВЕСТ — СТАНКО Экспортер

Станки металлообрабатывающие: вертикально-фрезерные, кромко-фрезерные, продольно-фрезерные, расточные, продольно-фрезерные, координатно-расточные, моделей:

ООО ДЭГ-РУС оптовый экспортер

ООО «ИНТЕХ Мануфактура»

Станки металлообрабатывающие: горизонтальные консольно-фрезерные, моделей: 6К81Г, 6К82Г; станки вертикально-фрезерные консольные моделей: 6К11, 6К12; универсальные консольно-фрезерные станки моделей: 6К81, 6К82; с

ООО ВТП — НН Поставщик

Станки металлообрабатывающие: Станки фрезерные консольные горизонтальные моделей 6Т82Г и 6Т83Г; Станки вертикально-фрезерные консольные 6Т12 и 6Т13; Станки фрезерные консольные универсальные моделей 6Т82 и 6Т83; Стэн

ООО Завод СТАНКОИНТЕХ

Станки металлообрабатывающие: станки фрезерные консольные горизонтальные, моделей: 6К81Г, 6К82Г, 6Т82Г, 6Т83Г, 6Т80; станки вертикально-фрезерные консольные моделей: 6Т10, 6К11, 6К12, 6Т12, 6Т13, ВМ127М; фрезерные станки к

ООО ПРОИЗВОДСТВО ФРЕЗЕРНЫХ СТАНКОВ оптовый поставщик

Станки металлообрабатывающие: горизонтально-фрезерные, 6Т82Г и 6Т83Г; станки вертикально-фрезерные консольные 6Т12 и 6Т13; станки консольно-фрезерные, универсальные модели 6Т82 и 6Т83; стан

ООО ДМИТРОВСКИЕ СТАНКИ — поставщик ДЗФС

Металлообрабатывающие станки: Консольно-фрезерные станки, Контурно-шлифовальные станки, Сверлильные станки. Торговая марка ДМИТРОВСКИЙ ЗАВОД ФРЕЗЕРНЫХ СТАНКОВ.

ООО ВЛАДИМИРСКАЯ СТАНКОСТРОИТЕЛЬНАЯ КОМПАНИЯ оптовые дистрибьюторы

Металлообрабатывающее оборудование: вертикально-фрезерные обрабатывающие центры, горизонтальные обрабатывающие центры, токарные обрабатывающие центры, пятикоординатные вертикально-фрезерные обрабатывающие центры

ООО ДМИТРОВСКИЙ ЗАВОД ФРЕЗЕРНЫХ СТАНКОВ производители

ООО СТАНКОНОВА компания

ООО ДМИТРОВСКИЕ СТАНКИ-ДЗФС

Станки металлообрабатывающие торговой марки ДМИТРОВСКИЙ ЗАВОД ФРЕЗЕРНЫХ СТАНКОВ: Станки консольно-фрезерные моделей 6К81Ш, 6К81ШФ1, 6К81ШФ2, 6К81ШФ2, 6КШФ2 6ДМ82ШФ1, 6ДМ82ШФ2, 6ДМ82

ООО ТД БАКАУТ

Деревообрабатывающее оборудование: станки фрезерные минишпиндельные, моделей: СФШ 009Р, СФШ 005; двухшпиндельные фрезерные станки модели СФ 003; прутковые прессы модели SPB 005; прессы для соединения заготовок модель SPR

ООО ТЕХПРОМСЕРВИС

Станки металлообрабатывающие: Станки торцевые фрезерные, моделей: ТФС-2М, ТФС-4М, ТФС-6М; Кромкофрезерные станки моделей: КФС-6000, КФС-9000, КФС-12000, изготавливается по ТУ 3816-004-66259745-2015

ООО СТАНКОСПЕЦПРОММАШ

Металлообрабатывающее оборудование: Станки горизонтально-фрезерные модели 6Т82Г; 6Р82Г; 6Т83Г; 6Т82; 6Т83; Станки вертикально-фрезерные модели 6Т12; 6П12; 6Т13; 6П13; ВМ127; СФ676; 6580; 6560 Вертикально-консольный Fraser

ООО ГРС УРАЛ

Станки металлообрабатывающие фрезерные, станки горизонтально-фрезерные, модели GRS 10 CNC, GRS 10T CNC, GRS 100A, GRS 100B CNC, GRS 105 CNC, GRS 110 CNC, GRS 13 CNC, GRS 13I CNC, GRS 15 CNC, GRS 130 ЧПУ, GRS 130T ЧПУ, GRS 130TS Глава

ООО ВЯТСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД

ООО Р — ТЕХНО

Металлообрабатывающие станки: токарно-карусельные станки, токарные станки, горизонтально-расточные станки с поперечным столом, координатно-расточные, универсальные продольно-строгальные станки, продольно-фрезерные станки с

ООО СТАНКОЭКСПЕРТ

МУНИЦИПАЛЬНОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ СПАССКИЙ ХЛЕБОКОМБИНАТ

ХЛЕБОБУЛОЧНЫЕ ИЗДЕЛИЯ ИЗ ПШЕНИЧНОЙ МУКИ ОБЫЧНЫЕ: Булочки московские, Булочки сдобные, Булочки липецкие, Булочки новые московские, Сметанники и строительные машины, затирные машины, машины, фрезы, фрезерные машины, мозаично-шлифовальные машины, ви

ООО НАУЧНО — ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ РОСТОВЭЛЕКТРОРЕМОНТ

Металлообрабатывающее оборудование: станки проходные коллекторные (в т. ч. для ремонта фазных роторов), станки универсальные, фрезерные, отрезные (в т.ч. обрезные),

ЛАТОХА АНДРЕЙ АЛЕКСЕЕВИЧ

Строительная техника: дисково-фрезерные станки роторно-фрезерные, маркировка ЛАТОХО,

ООО ФОТОМЕХАНИКА

Фрезерный станок DF-Mill

ОАО «УЛЬЯНОВСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД»

ООО ФАВОРИТ

Металлообрабатывающие станки: портальный обрабатывающий центр (фрезерный металлорежущий станок с ЧПУ)

ООО МАСТЕР ПРОФФ

Оборудование деревообрабатывающее (кроме деревообрабатывающих бытовых): Станки сверлильно-заправочные, моделей: masterPROFF 3F, masterPROFF 4F; Аддитивно-фрезерные станки, модели: masterPROFF — Z3, masterPROFF —

ООО ЗАВОД РЕМСТАНКО

Machine tools metal Machining: Longitudinal milling machines, models: 6605, 6605F1, 6G605, 6G605F1, 6606, 6606F1, 6G606, 6G606F1. 6608, 6608F1, 6M610F1, 6M610F3, 6M612F1, 6M6163F3, top clothes 6M612F1, 6M6163F3

ООО ЗАВОД ТОЧНОГО СТАНКОСТРОЕНИЯ

Металлообрабатывающие станки: универсальный фрезерный станок

ООО СОНАТЕК

ООО МОСКОВСКИЙ ЗАВОД НАВЕСНОГО ОБОРУДОВАНИЯ

Металлообрабатывающие станки: универсальный фрезерный станок

ООО ОРСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД

Станки металлообрабатывающие: универсально-фрезерные, моделей: 67К25П, 67К25ПФ1, 67К25ПФ3, 67КА25. 01, 67КА25.02, 67КА25.03

ООО РИЦ — СТАНКО

ООО ПРОМЭЛЕКТРОНСЕРВИС

Станки металлообрабатывающие: станки фрезерные, консольные, универсальные. Модель 6Т82Ш, 6Т83Ш

ООО СМОЛТРА

Дорожная фреза (дорожно-строительная машина) с комплектующими и запасными частями, по официальным каталогам и запасных частей ООО «Смолтра»

ООО МСТ

Металлообрабатывающие станки: вертикально-фрезерный станок с числовым программным управлением

ООО ХОЛДИНГОВАЯ КОМПАНИЯ ИНТРА ТУЛ

Металлообрабатывающие станки: фрезерный станок,

ООО НАУЧНО — ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ТРОЕЦКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД

АКЦИОНЕРНОЕ ОБЩЕСТВО ВНИИИНСТРУМЕНТ

Металлообрабатывающие станки: сверхточные фрезерные станки с числовым программным управлением

ООО ТОРГОВЫЙ ДОМ СИМБИРСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД

АКЦИОНЕРНОЕ ОБЩЕСТВО СОВМЕСТНОЕ ТЕХНОЛОГИЧЕСКОЕ ПРЕДПРИЯТИЕ ПЕРМСКИЙ ЗАВОД МЕТАЛЛООБРАБАТЫВАЮЩИХ ЦЕНТРОВ

Металлообрабатывающие станки: вертикально-фрезерные станки с ЧПУ,

ООО МОДУЛЬНАЯ МЕХАНИКА ПРИ МГТУ ИМ Н. Е. БАУМАНА

Металлообрабатывающие станки: фрезерные станки с ЧПУ,

ООО УЛЬЯНОВСКИЙ ЗАВОД ТЯЖЕЛЫХ И УНИКАЛЬНЫХ СТАНКОВ

Металлообрабатывающие станки: специальные фрезерные станки,

АКЦИОНЕРНОЕ ОБЩЕСТВО УРАЛЬСКИЙ НАУЧНО-ТЕХНОЛОГИЧЕСКИЙ КОМПЛЕКС

Станки металлообрабатывающие: Горизонтально-фрезерный станок модели АЭШ 9929-018СБ

ПАО ПРОТОН — ПЕРМСКИЕ МОТОРЫ

Металлообрабатывающие станки: вертикально-фрезерные обрабатывающие центры

ООО КТЦ ТНК СОРАН

Высокопроизводительный двухшпиндельный фрезерный станок для обработки направляющих и опорных поверхностей корпусов роликовых букс грузовых вагонов ФТ-02.600

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ МАЯК

ООО СТАНКИ — НН

ООО ПРОМКАСКАД

Металлообрабатывающие станки: вертикально-фрезерный станок

ООО МЕДЕЯ — ТЕХНО

Оборудование для деревообработки (кроме бытовых деревообрабатывающих станков): Станок фрезерный одинарный двойной

ООО НЕЛИДОВПРЕССМАШ

ООО НТЦ СТАНКОСТРОЕНИЕ

Металлообрабатывающие станки: портальные фрезерные станки с числовым программным управлением

ООО РЕММАШ СПБ

Металлообрабатывающее оборудование, торговая марка HNK: продольно-фрезерный обрабатывающий центр с ЧПУ серии HPM, горизонтально-расточный обрабатывающий центр с ЧПУ серии HB.

ООО ЮМАК

Металлообрабатывающие станки: фрезерные станки с ЧПУ, УЦИ и без

ООО ТОСГУЛИН РУС

Токарно-карусельные станки с ЧПУ и токарно-фрезерные обрабатывающие центры с ЧПУ

ООО АТАКСКИЙ ЛЕСПРОМХОЗ

Промышленное деревообрабатывающее оборудование: токарные и фрезерные станки с копировальным аппаратом по дереву, шипорезные станки,

ЭМКО МАЙЕР ГЕСМБХ

Металлообрабатывающие станки: универсальные фрезерные станки

ООО ЗАВОД ТОКАРНЫХ СТАНКОВ

ООО СТАНКОЗАВОД ТБС

ЗАО СПЕКТРАЛЬНАЯ ЛАБОРАТОРИЯ

Металлообрабатывающие станки: фрезерный станок для подготовки поверхности образцов цветных металлов

ООО ЭМГ

ООО СМОЛТРА

Дорожные машины: дорожная фреза

ЗАО ВТП — НН

Металлообрабатывающие станки: горизонтальные консольно-фрезерные станки

ООО ПРОМЫШЛЕННАЯ ФИРМА НЕВО

ИП АБАРЕНОВ АЛЕКСЕЙ СЕРГЕЕВИЧ

Металлообрабатывающие станки: гравировальные и фрезерные станки с ЧПУ

ООО ФАБЕР

Металлообрабатывающие станки: вертикальный консольно-фрезерный станок

ООО ПРОМЫШЛЕННО — ФИНАНСОВАЯ КОМПАНИЯ ВОРОНЕЖСКИЙ СТАНКОЗАВОД — ХОЛДИНГ

Металлообрабатывающие станки: универсальный вертикально-фрезерный станок

ООО ТЕХНОЛОГИИ СТАНКОСТРОЕНИЯ

ЗАО ИРЛЕН — ИНЖИНИРИНГ

Металлообрабатывающие станки: фрезерные станки с ЧПУ Серия (тип) GSM

ООО РЯЗАНСКИЙ СТАНКОСТРОИТЕЛЬ

Металлообрабатывающие станки: консольно-фрезерные станки

АКЦИОНЕРНОЕ ОБЩЕСТВО ГРС УРАЛ

Станки металлообрабатывающие: расточные и фрезерные, модели: (см. Приложение №1)

ООО «СОВРЕМЕННЫЕ ТЕХНОЛОГИИ МЕТАЛЛООБРАБОТКИ»

Металлообрабатывающие станки: вертикально-фрезерный обрабатывающий центр серии VC, модель VC450

ООО СТАНКОКОМПАНИЯ РУСМАШ

ООО КАМЕНСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД

Оборудование деревообрабатывающее (кроме деревообрабатывающих бытовых): станки фрезерные с числовым программным управлением для резки дерева серии (типа) СМ и ЧПУ

ООО РОСТОВСКИЙ ЗАВОД СТАНКО

Металлообрабатывающие станки: фрезерные станки с ЧПУ

ГЛАВТОРГ

Металлообрабатывающие станки: Вертикально-консольно-фрезерный станок, модель 6Т13, серийный номер 11

ООО КАМ — ИНЖИНИРИНГ

Металлообрабатывающие станки: вертикально-фрезерные станки с числовым программным управлением,

ОАО КОВРОВСКИЙ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАВОД

КАЗАНСКАЯ СТАНКОСТРОИТЕЛЬНАЯ КОМПАНИЯ ТРЕЙС

Металлообрабатывающие станки: Фрезерные станки с ЧПУ марки Trace Magic серии TM, Модели: TM04 0605, TM04 0906, ТМ04 1209, ТМ06 1209, ТМ10 2211, ТМ10 2513, ТМ10 3016, ТМ10 4020, ТМ20 050

ООО АВРОРА МАШЗАВОД

Металлообрабатывающие станки: вертикально-фрезерные обрабатывающие центры с ЧПУ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ ПРИБОРОСТРОИТЕЛЬНЫЙ ЗАВОД

ООО ОМЕГА+

Станки металлообрабатывающие: Станки фрезерные малогабаритные с ЧПУ, модель Омега F3F

ООО АМТ — ПАРТНЕР

Металлообрабатывающие станки: Фрезерный станок модели КАМСТАН

ООО НПТК НОВЫЕ ТЕХНОЛОГИИ

Металлообрабатывающий станок: Вертикально-фрезерный станок

АКЦИОНЕРНОЕ ОБЩЕСТВО МАШИНОСТРОИТЕЛЬНЫЙ КОНЦЕРН ОРМЕТО — ЮУМЗ

Металлообрабатывающие станки: ФРЕЗЕРНЫЕ СТАНКИ С ЧПУ, серия CMK UV, модели UV500, UV650, UV700, UV800, UV860, UV1055, UV1160, UV1270, UV1370, UV1570, UV1690, UV1890, UV2000, UV2200, UV2500

7
ООО САВЕЛОВСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД

ООО СТАНКОПРОМ

ООО ГРУППА КОМПАНИЙ ИНТРАТУЛ

Станки металлообрабатывающие: станок фрезерный, модель МФУ-1.

ООО ДЭГ

Станки металлообрабатывающие: фрезерные обрабатывающие центры с числовым программным управлением (ЧПУ), модель: ДЕГ ПФ 2110-1М

ООО ПРОМЫШЛЕННАЯ ГРУППА АЛЬФАМАШ

АКЦИОНЕРНОЕ ОБЩЕСТВО СТАНКОТЕХ

Металлообрабатывающие станки: фрезерные обрабатывающие центры портального типа,

ООО РЯЗАНСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД

Станки металлообрабатывающие: универсальный консольно-фрезерный,

ООО СПЕКТРАЛЬНАЯ ЛАБОРАТОРИЯ

Металлообрабатывающие станки: фрезерный станок для подготовки поверхности образцов цветных металлов

ООО ИВТЕХСЕРВИС

Металлообрабатывающие станки: токарно-фрезерные станки с числовым программным управлением,

ЭМКО МЭКОФ

Металлообрабатывающие станки: фрезерные обрабатывающие центры, модели: MAXXMILL, EMCOMILL, UMILL, MMV, LINEARMILL, ECOMILL, ECOMILL PLUS, MECMILL, MECMILL PLUS, DYNAMILL, MEGAMILL, PEGAMILL

ООО СТАНКОНОВА

Металлообрабатывающие станки: универсальные фрезерные станки

ООО ВЛАДИМИРСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД ТЕХНИКА

ООО УНИМАТИК

ООО СТАНКОВИТА

Оборудование деревообрабатывающее (кроме бытовых деревообрабатывающих): Станки фрезерные марки БОБР, серий: БОБР-1, БОБР-2, БОБР-3, БОБР-4.

ООО НАУЧНО — ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ЭКСПЕРИМЕНТАЛЬНЫЙ ЗАВОД

Металлообрабатывающие станки: фрезерные станки для обработки деталей тележек грузовых вагонов353

ООО МОСКОВСКИЙ ЗАВОД НАВЕСНОГО ОБОРУДОВАНИЯ

ООО РВК

Строительное оборудование и машины: бетонофрезерный станок,

ООО РТИ — МИКРОН

Дорожные машины: дорожная фреза

ИП КОНЫШЕВ РУСЛАН НИКОЛАЕВИЧ

металлообрабатывающие станки: фрезерный станок с ЧПУ,

ООО ТОРГОВО — ПРОМЫШЛЕННАЯ КОМПАНИЯ ВЯТКАМАШПРОМ

Металлообрабатывающие станки: универсальные фрезерные станки,

ЗАО БАЛТИЙСКАЯ ПРОМЫШЛЕННАЯ КОМПАНИЯ

Металлообрабатывающие станки: станко-фрезерный обрабатывающий центр с подвижным порталом

ООО КАМСКИЙ БЕРЕГ — СТАНКОСТРОЙ

Оборудование для деревообработки (кроме бытовых): станки деревообрабатывающие фрезерные,

ООО СКБ МАШИНОСТРОЕНИЕ ИНЖИНИРИНГ РЕМОНТ

Металлообрабатывающие станки: фрезерный обрабатывающий центр,

ЗАО НЕЛИДОВПРЕССМАШ

ООО СТАНКОСТРОИТЕЛЬНАЯ КОРПОРАЦИЯ СТАНКОСНАБ

Станок металлообрабатывающий фрезерный специализированный с ЧПУ

ООО ИНМАРТЕХ

ЗАО «РЯЗАНСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД»

Консольно-фрезерные станки

ЗАО НЕЛИДОВСКИЙ ЗАВОД ГИДРАВЛИЧЕСКИХ ПРЕССОВ

СТАНКИ КОНСОЛЬНО-ФРЕЗЕРНЫЕ моделей: 6Т80Ш, 6Т81Ш, 6Т82Ш, 6Т83Ш, 6Т80Г, 6Т81Г, 6Т82Г, 6Т83Г

ООО НЕФТЕПРОМЦЕНТР

Инструменты для нефтепромыслового и геологоразведочного оборудования: фрезы нефтепромысловые

ООО СИМБИРСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД

Вертикально-фрезерные станки с поперечным столом и УЦИ

ЗАО ФРЕСТ

Металлообрабатывающие фрезерные станки,

ООО «УРАЛТЕХЭНЕРГО»

Машина дробильно-фрезерная типа ДФМ-32.

ООО ИВСТАНКОПРОМ

Металлообрабатывающее оборудование: специальный переносной консольно-фрезерный станок

ООО ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ МАКРО МИКРО

Металлообрабатывающее оборудование: станки вертикально-фрезерные с числовым программным управлением КПВ модель 1100, изготавливаемые по ТУ 3810-001-42407559-2014

ООО УЛЬЯНОВСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД

Универсальные фрезерные станки с ЧПУ, модели: DMU 50 Ecoline, DMU 70 Ecoline, DMU 50

ООО НТ — СЕРВИС

Металлообрабатывающие фрезерные станки

ООО РУСИНВЕСТ

Дробильно-фрезерная машина

ООО СТАНКОКОМПАНИЯ СД

Металлообрабатывающее оборудование: металлорежущие консольно-фрезерные станки

АКЦИОНЕРНОЕ ОБЩЕСТВО ЗАВОД ФИОЛЕНТ

Ручной электрический фрезерный станок,

ООО СТАНКОСЕРВИС

Металлообрабатывающие фрезерные станки

ООО СТАНОЧНЫЙ ПАРК

Фрезерные станки

ООО СТАНКОСТРОИТЕЛЬ — ДЗФС

Вертикальный консольно-фрезерный станок

ООО ПРОМ — ОЙЛ

Вертикально-фрезерный обрабатывающий центр с числовым программным управлением

ООО ЭМГ

Станки металлообрабатывающие консольно-фрезерные

Наш эксперт составил таблицу оптовых цен на фрезерные станки с учетом поставок из России в различные страны мира.

Вы можете найти цены на разные товары из других стран: Универсальные станки цена 2022, Вертикально-горизонтальные фрезерные станки цена, Вертикально-фрезерные станки цена за тонну, кг, цена Вертикально-фрезерные станки 2022, цена Универсально-фрезерные станки 2022, прогноз цены металлообрабатывающих станков, стоимость индекс цен на вертикальные обрабатывающие центры график

Вале ла Пена приобрести новую великую мощь T12 fm1. La storia della produzione di macchine utensili da parte dello stabilimento Gorky, gzfs

траверс
Т 12-1
Sono destinati ad essere utilizzati как elemento costitutivo di supporti condutture technologiche… La necessità di creare una serie è causata dall’uso diffuso delle condutture как метод meno costoso per il trasporto di vari gas, liquidi e fanghi di processo. Uso combinato di traverse e colne Серия 3.015-1/92

non solo ha semplificato la progettazione delle tubazioni, ma garantisce anche l’intercambiabilità dei componenti indipendentemente dal luogo di produzione. Структура и
Т 12-1
è una trave в цементном вооружении кон piastre incassate situata в luoghi rigorosamente definiti.

1. Маркатура

Атраверсаре
Т 12-1
contrasegnati in vari stabilimenti in conformità con i regolamenti interni, ma indicano solo proprietà aggiuntive e non interferiscono con l’identificazione univoca del prodotto.

1. Т 12-1;

2. В 12-2.

2. Основной объем

Атраверсаре
Т 12-1
ha una lunghezza massima di Серия 3.015-1 / 92

, который дает согласие на использование для создания трубопровода technologiche ди qualsiasi complessità. Di normal, viene utilizzato per l’installazione sul livello inferiore, che trasporta il 40% del carico totale della tubazione. Può essere utilizzato во всех климатических зонах при температуре -55 ° C и в 8 точках. Senza ulteriori misure di protezione, può restere al funzionamento a lungo termine in ambienti ordinari, deboli e mediamente aggressivi, il che lo rende un elemento indispensabile negli impianti chimici.

3. Маркатура продукции

Для всех продуктов Серия 3.015-1 / 92

viene adottata la marcatura alfanumerica end-to-end, dove la lettera indica la classe dell’elemento di supporto (traversa, columna, palo, ecc.), la prima cifra è il numero della sizee standard e la seconda cifra caratterizza la capacità portante . Специальные марки и
Т 12-1
Серия 3.015-1/92

я имею в виду:

1. Т — траверса;

2. 12 — размеры стандартные;

3. 1 — тип порта порта;

Серия 3.015-1/92

— Документ нормативный в базе al quale questa traversa è fabbricata.

Противопоказания к боковым поверхностям при пересечении в соответствии с ГОСТ 13015.2-81

, mentre l’indicazione della della è obbligatoria.

4. Основное производство и основные характеристики

Per la fabbrazione di attraversa
Т 12-1
devono essere utilizzati Stampi in acciaio che soddisfino i requisiti ГОСТ 25781-83Е

. .. Tenendo conto del numero in costante aumento di materiali strutturali con caratteristiche migliorate, è acceptito fabbricare marki da essi, condizione che vengano mantenuti i parametri di qualità Specificati. Il telaio della traversa fissata nella forma e i prodotti incorporati sono colati con calcestruzzo pesante con una Resistance di B15 или B25. Gli индикаторы сопротивления al gelo и сопротивления all’acqua sono selezionati in base alle condizioni операционная специфическая секундо ла Tabella 9 СНиП 2.03.01-84

.

Материалы для кухни и жира
Т 12-1
vengono fatte richieste поднять. Компоненты смеси цемента, соответствующие ГОСТ 7473-85

Э ГОСТ 25172-82

… La fabbricazione di telai e prodotti incorporati viene eseguita di conseguenza ГОСТ 10922-90

е 14098-91


… È acceptito utilizzare raccordi АI e III ГОСТ5781-82

, ламинированная С245 ГОСТ 27772-80

o Ст3пс5-1 ГОСТ 525-88

. .. Сопротивление порядку изготовления продукции соответствует всем требованиям и выбору в соответствии со всеми стандартами ГОСТ 13015.0-83

.

L’esposizione della gabbia di rinforzo è inammissibile. Lo spessore minimo dello strato di calcestruzzo и 20 мм. Товар качества по адресу
Т 12-1
ведомость корреспонденции ГОСТ 13015.1-81

… Массивное измерение, согласующееся с размером отверстия, равное 0,1 мм.

Атраверсаре T14-2
predisposto per il montaggio su pali tipo III e IV. Ha le seguenti caratteristiche:

Lunghezza = 4200

;

Ларгецца = 150

;

Альтеза = 300

;

песо = 500

;

Объем di calcestruzzo = 0,19

;

Геометрический объем = 0,189

.

5. Транспорт и склад

Lo stoccaggio dei prodotti fabbricati dovrebbe essere effettuato in siti speciali. Le traverse, accettate dall’Ufficio Qualità, vengono stoccate separatamente da quelle scartate che necessitano di rilavorazioni o stagionature aggiuntive del calcestruzzo. È acceptito lo stoccaggio в куче, ma non più di 4 livelli. In questo caso, l’altezza totale della pila non deve superare i 2 metri, tenendo conto dei distanziatori in legno installati obbligatori, che sono posizionati rigorosamente uno sotto l’altro.

Обратите внимание на модификацию FM1 пистолета Grand Power, которую вы сначала записали, чтобы начать установку T12.

Grande Potenza T12

Пистолет Grand Power T12 произведен в России с 2011 года. Создатель Quest’Arma является словацким обществом Grand Power. Пистолет создан в виде травматической версии пистолета Grand Power K100 калибра 9 мм. Avendo Problemi a Vendere le sue armi in Europa, la società ha rilasciato una versione Tramatica dell’Arma.

Первоначальная версия пистолета Grand Power T10, разработанная для травматического патрона 9×22, аналогичного патрону Parabellum. Non ci sono stati praticamente cambiamenti nel design della gun, ad eccezione della canna, che è stata resa liscia, ed è stato aggiunto un dente per impedire lo sparo di munizioni vere.

Быстрое всплытие. Травматическая карточка 9×22 si è rivelata un po ‘più corta delle munizioni originali, il che ha portato alla Frequencye adesione della cartuccia durante la ricarica della gun. Il secondo inconveniente dell’arma эра debolezza dell’attacco a polvere. L’automazione не является статусом в градо ди дальний фронт алла ricarica. La cartuccia нон aveva ла forza ди distorcere иль Bullone.

Для устранения этого неудобства, il produttore ha iniziato a mettere una molla di ritorno indebolita sulla gun. Это не проблема, связанная с коллажем картошки, в 2010 году была создана новая модель пистолета Grand Power T11 и новая травматическая карточка для модели 10×28.

Получение травматического пистолета, предназначенного для одиночных поездок по всей России, в соответствии с установленным статусом изготовления патрона для лоро-нель-ностро-паэзе. Questa produzione è stata avviata presso lo stabilimento AKBS. La fortuna и la loro sussidiaria.

Nonostante le loro carenze, le gune T10 и T11 sono entrate con Successo nel mercato delle armi Tramaticche. Va notato che durante Questo Periodo Sono State Presentate Solo Gun, adatte per un colpo con un proiettile di gomma, la più formidabile delle quali è stata la ferita di Makarych con un’energia del muso di 25 джоулей.

Производитель продолжает работу с пистолетом, обеспечивая точность. Va notato че за иль травмы ди Quel темп, ла capacità ди colpire ип bersaglio ди сагома да тре метри эра благоразумная точность да cecchino. Di conseguenza, è stato creato il modello T12, in cui non c’era perno nella canna. L’energia del muso di questa gun ha raggiunto 230 joule, che è solo una volta e mezza inferiore в стандарте quella della gun Макарова.

Produzione in Russia

Tuttavia, ne 2011, le leggi della Russia sulle armi civili sono cambiate. Травматический пистолет импортного фуроно-бандитского оружия. La produzione di armi doveva essere distribuita nelle fabbriche nazionali intitolate degtyarev e AKBS.

Пистолет отечественного производства, представленный немедленно в связи с фатальными последствиями. Oltre al divieto di importazione di armi straniere, la legge ha ulteriormente limitato l’energia massima della volata до 91 джоуля. Ho dovuto stabilire la produzione di cartucce con un peso ridotto di polvere da sparo. La qualità delle munizioni è diminuita immediatamente da questo. La диффузионная дель’энергия alla volata potrebbe variare da 90 60 джоулей за карточку лотереи. Per non permettere alle gune di sparare con vecchie poti cartucce o di ricaricare le cartucce per una grande cerniera di polvere da sparo, iniziarono a fare due scanalature sulla canna.

Ci sono ancora offerte sul mercato per la vendita di carucce 10×28 pre-riforma e il loro acquisto è abbastanza attivo. Una confezione di cartucce da 25 pz. con un’energia del muso di 200 J. costa da 26 a 30 mila rubli. Il della polvere da sparo in queste cartucce è di 0,2 grammi e il della proiettile è di circa 1,7 grammi. Le cartucce con un’energia del muso di 240-250 J. costano 35-37 миллионов рублей. Вес песо делла polvere da sparo в essi составляет 0,22 грамма, а вес песо дель proiettile составляет 1,7-1,8 грамма. Я патрони vengono acquistati da proprietari privati.

I calcoli sono stati eseguiti male e, anche con una cartuccia debole, la canna spesso scoppiava. Inoltre, è tornato il vecchio Problema dell’operazione di ricarica Automatica. Ho dovuto allentare ди Nuovo ла молла ди ritorno.

Grande Potenza T12-FM1

Infine, в начале 2017 года, компания выпустила пистолет Grand Power T12-FM1, который не представляет все эти преимущества. Le scanalature sono state rimosse dalla canna, должное molle di ritorno sono normalmente attaccate all’arma. Введены данные о трех возможных комбинациях монтажа и второго типотипа картуччи:

• магро;
• ди-спессоре;
• внутри.

Cartucce for la grande potenza

Esiste una linea di cartucce 10×28 con proiettili di diverso peso:

• 1. 32;
• 2.04.

Картофель из Фортуны, произведенный из орального песо и полвере стандартного размера 0,12 грамм. Неделя марта 2017 года, производитель кондотто тест balistici sull’impatto ди proiettili ди диверсо песо на уна distanza ди Тиро ди 6 м е га презентато ла sua recensione аль pubblico.

La quantità pesata di polvere da sparo nelle cartucce era la stessa; Чтобы проверить, используется ли Grand Power 12T fm1. Di conseguenza, è stato riscontrato che un proiettile del peso di 2,04 grammi aveva una profondità di penetrazione di 7 mm e un volume della cavità di 28 mm. A sua volta, un proiettile del peso di 1,2 grammi aveva una profondità di penetrazione di 5 mm e un volume della cavità di 25 мм. Гель balistico è stato sparato con cartucce con la stessa potenza di 81 джоуль.

Cò è coerente con i calcoli aerodinamici e suggerisce che le cartucce con proiettili pesanti sono molto migliori per l’autodifesa rispetto ai proiettili leggeri. Il fatto è il диаметр proiettile pesante è ди 12 мм и il диаметр ди quello leggero è ди 11,5 мм.

Si noti che i proiettili sono Superiori al Calcio dell’Arma, ciò è dovuto al fatto che le munizioni di gomma vengono semper utilizzate di Calcio Superiore.

Средняя цена за современную картошку составляет 40 рублей. Для того, чтобы сделать вывод о баллистическом тесте, новый T 15 имеет калибр 45×30. Пистолетный песо составляет 850 граммов. Il песо дель proiettile ди гомма è ди 4 грамм.

Все входы и все входы в переднюю камеру Grand Power 12T fm1, которые можно установить перни, которые импедансоны защищены от протечек. Il perno più vicino al taglio del tronco è in basso e quello più lontano в альте. La canna lunga e liscia da 100 mm ti offre la precisione di cui hai bisogno. La pista dell’alimentatore è stata migliorata, per escludere la mancanza di una cartuccia in camera, il disallineamento della cartuccia o il ritardo dello scivolo. La canna è brunita dentro e fuori.

Характеристики пистолета:

• калибр 10 мм;
• карточка 10×28;
• lunghezza canna 100 мм;
• песо сенца картуч 770 грамм;
• лонгезза 187,5 мм;
• ларгеза 36 мм;
• альтезза 133,5 мм;
• вместимость 10 колонок.

L’arma è adatta per il tiro a due mani. La scatola деи fusibili, иль pulsante ди rilascio дель caricatore е ла лева ди sgancio даль ritardo ди scorrimento sono duplicati су entraambi я лати.

Разнообразные версии Grand Power 12T, которые легко различаются в соответствии с дизайном канала:

• В Словакии, прежде всего;
• AKBS aveva piccole valli e un barile stretto;
• ZiD Aveva grandi valli e un tronco ristretto;
• La fortuna ha due perni in alto e in basso.

Стоимость нового пистолета Grand Power T12-FM1 стоит около 50-60 миллионов рублей. Il prezzo di un’arma usata составляет около 30 миллионов рублей, за который типо ди denaro дель tutto possibile acquistare una popolare gun травматический.

Informazioni sul produttore della fresatrice на консоль 6t12-1

Produttore di una serie di fresatrici Universali 6t12-1, 6t13-1-. ‘ampia gamma di fresatrici universali, nonché di fresatrici con DRO e CNC, ed una delle pù famose aziende di macchine utensili в России.

Даль 1932, Горьковский завод фрезерных станков производит машинную посуду, которая была изготовлена ​​и изготовлена ​​с использованием различных приспособлений для тальо деи металли.

La storia della produzione di macchine utensili da parte dello stabilimento di Gorky, GZFS

V 1972
6П 6Р12 ,
6Р12Б ,
6R13 ,
6Р13Б ,
6Р13Ф3 ,
6П82 ,
6Р82Г ,
6Р82Ш ,
6П83 ,
6Р83Г ,
6Р83Ш .

В 1975
Nel corso dell’anno sono state messe in produzione le copyiatrici-fresatrici a console: 6Р13К .

В 1978
Sono State Messe in produzione macchine copyiatrici-fresatrici 6R12K-1 , 6R82K-1 .

В 1985
в серии 6T-1 fresatrici a console: 6T12-1 , 6T13-1 ,
6Т82-1 ,
6T83-1 и GF2171 .

В 1991
серия 6T fresatrici консоль: 6T12 ,
6T12F20 ,
6Т13 ,
6T13F20 ,
6Т13Ф3 ,
6Т82 ,
6T82G ,
6Т82ш ,
6Т83 ,
6T83G ,
6Т83Ш .

Фреза и вертикальная консоль 6T12-1. Obiettivo e scopo

Dal 1985, lo stabilimento Gorky di fresatrici (GZFS) ha iniziato produrre fresatrici консоль серии 6t12-1. Le macchine utensili della serie 6t12-1 sono un ulteriore miglioramento di macchine simili della serie P (6P12, 6P13).

Принципиальные различия между фрезами 6T12-1 и 6T12

• Разделитель (расстояние между мандрино и направляющей дельто): 6t12-1 — 350 мм, 6t12 — 380 мм


  3


• Movimento trasversal della tavola: 6t12-1 — 270 мм, 6t12 — 320 мм
• Расстояние от борта таволо до летто: 6t12-1 — 70. .340 мм, 6t12 — 70..390 мм
• Аванзамент двигателя: 6t12-1 — 2,2 кВт, 6t12 — 3,0 кВт
• Peso della macchina: 6t12-1 — 3400 кг, 6t12 — 3250 кг

Промежуток между лавровыми листами модели Macchina 6t12 и 50 мм больше черного цвета X, Y Риспетто для Macchina 6t12-1.

Основные дифференциалы фрез 6Т13-1 и 6Т13

• Партенза (расстояние до мандрино всех направляющих дель летто): 6Т13-1 — 420 мм, 6Т13 — 460 мм
• Movimento trasversal della tavola: 6Т13-1 — 340 мм, 6Т13 — 400 мм
• Расстояние между бортами таволо и летто: 6Т13-1 — 60..400 мм, 6Т13 — 60..460 мм

Увеличенный размер 60 мм для машины, модель 6t13 и большой размер 60 мм для X, Y Риспетто для машины 6t13-1.

Вертикальная фреска и консоль 6T12-1 спроектированы для фрески всех типов и частей различных материалов. Viene utilizzato nelle condizioni di produzione singola e in serie.

Машина 6T12-1 отличается от машины 6T13-1 для обеспечения возможности установки основного двигателя и питания, а также размеров, связанных с поверхностным питанием и движением.

Sulla macchina 6T12-1 si possono lavorare piani verticali e orizzontali, scanalature, angoli, telai, ingranaggi и т. д.

Вертикальная консоль 6T12-1 может работать в трех режимах:

1. Auto — В автоматическом режиме, ла macchina lavora con diversi cicli Automatici.
2. Spingere — Новый способ бега трусцой, vengono eseguiti и movimenti di regolazione del tavolo. È possibile lavorare sulla marcatura.
3. Manuale — In modalità universale manuale, la macchina funziona utilizzando avanzamenti di lavoro, movimenti veloci, nonché movimenti manuali dai volantini e dalla maniglia.

Характеристика дизайна фрезы 6T12-1

C’è dispositivo per limitare il gioco nella coppia di viti Movimento продольное движение, индивидуальная смазка вертикального движения, chellne di aumenta la durata делла консоль.

Вспомогательный номер , предназначенный для защиты от летучих веществ и эмульсии .

Жесткая рама машины и вспомогательные приспособления для всех направляющих, удерживающих латунь и консоль.

C’è автоматическая автоматическая перезагрузка мандрино в режиме работы и в случае ареста при возникновении.

Автоматическая смазка узла для обеспечения долговечности и скорости мануализации.

Теста дель мандрино ротанте La macchina è dotata di un meccanismo per il movimento assiale manuale del manicotto del mandrino, che accepte la lavorazione di fori, il cui asse si trova ad un angolo fino a ± 45° rispetto alla superficie di lavoro della tavola.

Potenza motrice ed elevata hardità le macchine acceptono l’utilizzo di frese in acciaio super rapido, nonché di utensili dotati di piastre di materiali sintetici duri e superduri.

Portautensili meccanizzato … La vite di alimentazione a croce si trova nell’asse della fresa, il che migliora la precisione di lavorazione. Capacità tecnologiche La macchina può essere ampliata utilizzando un divisore, una tavola rotonda rotante e altri accessori.

Возможность использования машин для различных полуавтоматических и автоматических цепей Согласие организации многостанционной службы и использование машин для использования разных продуктов в линейке продукции.

La macchina può essere fornita in un paese con clima Tempato, freddo e tropicale.

Класс точности машин — второй ГОСТ 8-82Е

Основные технические характеристики машин:

• fissaggio meccanizzato dell’utensile nel mandrino;
• meccanismo di decelerazione dell’avanzamento proporzionale;
• un dispositivo per regolare Periodamente la Dimensions dell’intercapedine nella coppia di viti di avanzamento продольный;
• frizione di sicurezza contro il sovraccarico;
• frenatura del mandrino orizzontale quando fermato da una frizione elettromagnetica;
• dispositivo di protezione contro i trucioli volanti.

Основные технологические преимущества машин:

• различные автоматические циклы для машин;
• ampia gamma di velocità del mandrino e avanzamenti tavola;
• ad alta potenza azionamenti;
• повышенная жесткость;
• affidabilità e durata.
• Le capacità technologiche delle macchine possono essere ampliate utilizzando una testa divisoria, una tavola rotante circolare e altri dispositivi su di esse.

Le macchine sono prodotte в различных версиях на терминалах напряжения и частоты питания. I pezzi di ricambio sono forniti.

Analoghi russi e stranieri della macchina 6T12-1 (6T13-1)

FSS350MR, FSS450MR — 315 x 1250, 400 x 1250 — produttore Gomel Machine Tool Plant

VM127M — (400 x 1600) — Produttore Votkinsk Machine Building GRPO, федеральное государственное унитарное предприятие

6D12, 6K12 — 320 x 1250 — Produttor0027

FV321M, (FV401) — 320 x 1350 (400 x 1600) — prodotto da Arsenal J. S.Co. -Kazanlak, Arsenal AD, Bulgaria

Dimensioni Dello Spazio di Lavoro della fresatrice A Consolle 6t12-1

Diseegno dell’area di Lavelo Fresatric 1

Общий вид на вертикальную панель управления 6T12-1

Фото панели управления 6t12-1

Позиционирование компонентов фрески 6t12-1

Электропитание компонентов фрески и консоли 6t12-1

1. letto
2. боковая панель
3. Коммутационная механика пищевых продуктов
4. casella velocità mandrino
5. тест гиреволе
6. приспособления для блокирования посуды elettromeccanici
7. кабина управления
8. таволо и щепотка
9. магазин продуктов питания
10. главный телекомандо
11. консоль
12. ридутторе

Disposizione dei comandi per fresatrice a consolle 6T12-1

Disposizione dei comandi per fresatrice 6T12-1

Quadri di comando per fresatrice 6T12-1

Quadri di comando per fresatrice 6T12-1: principale -II , laterale -I

L’elenco dei controlli for la fresatrice a console 6T12-1

1. Индикатор скорости мандрино
2. Pulsante «Sposta il tavolo indietro, avanti, giù»
3. Interruttore per la selezione della direzione di movimento del tavolo
4. Interruttore di rilascio del morsetto dello strumento
5. Свободное время в аванти, а синестра, су пульсанте
6. Пульсанте мандрино (дубликат)
7. Pulsante Interrompi spostamento tavola
8. Пульсанте ди Аввио дель Мандрино
9. Пульсанте ди аресто мандрино (дубликат)
10. Пульсанте-ди-арресто-ди-эмерденца
11. Pulsante «Movimento veloce del tavolo» (дубликат)
12. Manopola della velocità del mandrino
13. Testa che gira esagonale
14. Манилья-ди-блоккаджо-дель-маникотто-дель-мандрино
15. Tasto sinistro della tabella
16. Tasto Sposta a Destra Tavolo
17. Продольный вкус
18. Пульсанте ди аресто дель мандрино
19. Пульсанте ди Аввио дель Мандрино
20. Морсетти да таволо
21. Interruttore per l’attivazione della modalità di funzionamento del tavolo «Manuale — Meccanico»
22. Volantino per spostamento продольный мануал делла тавола
23. Анелло нонио
24. Arto del meccanismo dei movimenti trasversali del tavolo
25. Movimento trasversal manuale della tavola
26. Ручное вертикальное движение таволо
27. Fungo dell’interruttore di alimentazione
28. Пульсанте ди аресто ди
29. Прерывание для выбора режима работы машины
30. Interruttore di avanzamento lento
31. Pulsante «Movimento tavola veloce e inizio ciclo»
32. Вертикальное движение вертикального движения
33. Tasto Sposta Табеля на басу
34. Морсетти Скорреволи
35. Tasto Sposta tabella su
36. Volantino per spostamento продольный мануал делла тавола (дубликат)
37. Tasto Stop movimento tavola incrociata
38. Tasto avanti tabella
39. Tasto Sposta indietro la tabella
40. Volantino per l’estensione del manicotto del mandrino
41. Stringendo la testa sul letto
42. Прерывание входа
43. Прерывание направления вращения мандрино «Синистра — Дестра»
44. Переключатель включения-выключения della pompa di raffreddamento
45. Interruttore di selezione del telecomando
46. Interruttore di selezione del ciclo Automatico
47. Консоль Морсетто
48. Maniglia removibile per spostamento manuale verticale e laterale del tavolo
49. Perno di fissaggio testa zero

Кинематографическая схема для консоли 6T12-1

Кинематографическая схема предназначена для объединения основных элементов управления компьютером. Le didascalie sono contrassegnate dal numero di denti (g) degli ingranaggi (l’asterisco indica il numero di inizi della vite senza fine).

Принципиальное движение является активным мотором электрического фланга, трамите его эластичным джунто.

La velocità del mandrino viene modificata spostando tre blocchi dentati lungo gli alberi scanalati.

Cambio fornisce al mandrino 18 различных скоростей.

Пищевой продукт, предназначенный для электродвигателя flangiato montato nella console. La cassetta di alimentazione, tramit due blocchi a tre corone e una ruota dentata mobile con frizione a camme, fornisce 18 alimentazioni разнообразно, che vengono trasmesse trademit una frizione di sicurezza a sfere alla console e quindi, quando viene attivata la frizione a camme corrispondente, a le viti dei movimenti продольные, поперечные и вертикальные.

Gli spostamenti accelerati си ottengono quando viene inserita la frizione ad alta velocità, la cui rotazione viene effettuata Tramit ruote dentate intermedie direttamente dal motore di alimentazione.

La frizione è interbloccata con la frizione di alimentazione funzionante, che elimina la possibilità del loro innesto simultaneo.

I grafici che spiegano la struttura del meccanismo di alimentazione della macchina sono mostrati на рис. 6 e 7.

Станина è l’unità di base su cui sono montati il ​​resto delle unità e dei meccanismi della macchina.

Il letto è fissato hardamente alla base e fissato con perni.

Жировое тесто della fresatrice a console 6T12-1

Жировое тесто (рис. 8) — это centrato nella scanalatura anulare del Collo del Letto ed и fissato ad esso con quattro bulloni che entrano diverlla scanalatura 1.

Il mandrino è un albero a due cuscinetti montato in un manicotto scorrevole. La regolazione del gioco assiale nel mandrino viene effettuata rettificando gli anelli 3 e 4. L’aumento del gioconel cuscinetto anteriore viene eliminato rettificando i semianelli 5 e serrando ildado.

La regolazione viene eseguita nel seguente ordine:

• il manicotto del mandrino si estende;
• la flangia 6 è smontata;
• я семианелли венгоно римосси;
• спинной филеттат и гирата из лато-дестро-дель-корпоро-делла-теста;
• il dado 1 si sblocca attraverso il foro svitando la vite 2;
• il dado 1 è blockato con un’asta di acciaio. Ruotando иль мандрино дал взломщик, иль дадо viene serrato е questo sposta ла pista interna дель cuscinetto. Dopo aver controllato il gioco nel cuscinetto, il mandrino viene rodato alla massima velocità. Durante il funzionamento per un’ora, il riscaldamento dei cuscinetti non deve superare i 60 ° C;
• viene misurata la sizee dello spazio tra il cuscinetto e la spalla del mandrino, dopo di che i semianelli 5 vengono rettificati al valore richiesto;
• я полуавтоматический монтаж в позиции и месте;
• flangia da avvitare 6.

Для удаления радиального отверстия диаметром 0,01 мм и полукруглого сечения с реттифицированным покрытием диаметром около 0,12 мм.

La rotazione del mandrino è trasmessa dal cambio Tramite una coppia di ingranaggi conici e una coppia di ingranaggi cilindrici montati nella testata.

Я cuscinetti e gli ingranaggi делла testa girevole sono lubrificati dalla pompa del letto e i cuscinetti del mandrino e il meccanismo per spostare il manicotto sono lubrificati per iniezione.

Riduttore montato direttamente nell’alloggiamento del telaio. Il collegamento della scatola all’albero motore viene effettuato Tramit un giunto elastico, который соглашается дисаллинеаменти нелл’инсталлэйшне дель моторе фино на 0,5-0,7 мм.

Il cambio può essere ispezionato attraverso la Finestra sul lato destro.

La lubrificazione del cambio viene effettuata da una pompa a pumpi (рис. 9), azionata da un eccentrico. Capacità della pompa около 2 л/мин. L’olio viene fornito alla pompa attraverso un filtro. Dalla pompa l’olio fluisce al Distribute dell’olio, dal quale viene scaricato Tramit un Tubo di Rame all’occhiello di comando della pompa e Tramit un tubo flessibile alla testa girevole. Gli elementi del cambio sono lubrificati da schizzi d’olioprovienti dai fori del Tubo Distribute dell’olio posto sopra il cambio.

Riduttore позволяет выбрать желаемую скорость без перехода на промежуточный стадион.

La cremagliera 19 (рис. 10), mossa dalla maniglia del cambio 18, Tramite il settore 15 attraverso la forcella 22 (рис. 11) muove l’albero mainle 29 con il disco di commutazione 21 in direzione assiale.

Дискотека дель Камбио può essere ruotato dall’indicatore di velocità 23 attraverso gli ingranaggi conici 28 e 30. Il disco ha più file una certa sizee fori posti di fronte ai perni delle rotaie 31 e 33.

Le cremagliere sono accoppiate a copy con una ruota dentata 32. Una forcella del cambio è fissata a una di ciascuna coppia di cremagliere. Quando иль дискотека Viene mosso premendo sul perno ди уна делле коппи, è previsto иль движение альтернативно делле rotaie.

In questo caso le forcelle a fine corsa del disco assumono una posizione corrispondente all’innesto di determinate copy di ingranaggi. Per escludere ла possibilità ди ип аресто ригидо дельи ingranaggi durante ла коммутационе, я perni delle 20 cremagliere sono caricati a molla.

Il fissaggio del quadrante quando si sceglie la velocità è fornito dalla sfera 27 che salta nella scanalatura del pignone 24.

La regolazione della molla 25 viene effettuata dal tappo 26, tenendo conto del preciso visadquaella normal for quadrante e delzaggio руотато.

La maniglia 18 (vedi Fig. 10) nella posizione chiusa è trattenuta dalla molla 17 e dalla sfera 16. In questo caso, l’asta della maniglia entra nella scanalatura della flangia.

Ла-конформита делле скорость ai valori indicati sull’indicatore è ottenuta da una certa posizione degli ingranaggi conici sull’innesto. Il corretto innesto è stabilito dalle anime alle estremità del dente di accoppiamento e della cavità oppure impostando la lancetta sulla posizione di velocità di 31,5 giri/min e il disco con le forche sulla posizione di velocità di 31,5 giri/min (за i modelli di macchina 6T12B, la velocità corispondente è 50 giri/min) … Il gioco nell’impegno della coppia conica non deve essere Superiore a 0,2 mm, poiché il disco può così ruotare fino a 1 мм.

Cambio è lubrificato dal sistema di lubrificazione del cambio mediante spruzzi d’olio.

Схема электрической розетки 6T12-1

Схема электрической розетки 6T12-1

Фреза вертикальной консоли 6T12-1.

Видеоклип.

Техническая характеристика холодильника и консоли 6T12-1

Номер параметра	6R12	6R13	6Т12-1	6Т13-1
Основные параметры машины
Размеры поверхности таволы, мм	1250 х 320	1600 х 400	1250 х 320	1600 х 400
Ла-масса-маджоре-дель-пеццо, кг	250	300	400	630
Продольная масса таволы (X), мм	800	1000	800	1000
Il massimo andamento trasversal della tavola (Y), мм	250	300	270	340
Вертикальная масса таволы (Z), мм	420	420	420	430
Расстояние между мандринами и поверхностью таволы, мм	30. .450	30..500	30..450	70..500
Расстояние между мандринами и вертикальными направляющими (бальцо), мм	350	420	350	420
Расстояние от бордо дель таволо до всех вертикальных направляющих, мм			70..340	60..400
Мандрино
Основная мощность двигателя, кВт	7,5	10	7,5	11
Скорость мандрино, гири/мин	40..2000	40..2000	31,5..1600	31,5..1600
Номер скорости мандрино	18	18	18	18
Movimento del canto del mandrino, мм	70	80	70	80
Movimento del canto del mandrino di una Divisione del Quadrante, мм	0,05	0,05	0,05	0,05
Angolo di rotazione della testa del mandrino, gradi	± 45°	± 45°	± 45°	± 45°
Эстремита мандриновая ГОСТ 836-62	№3	№3
Estremità mandrino ГОСТ 24644-81, рига 4, версия 6			50	50
Рабочий стол. Питание
Пределы продольного и поперечного перемещения (X, Y), мм/мин	12,5..1600	12,5..1600	12,5..1600	12,5..1600
Вертикальные пределы подъема таволы (Z), мм/мин	4,1..530	4,1..530	4,1..530	4,1..530
Количество кормов (продольных, поперечных, вертикальных)	22	22	22	22
Скорость движения (продольная, поперечная/вертикальная) X, Y/Z, м/мин	4/ 1330	4/ 1330	4/ 1330	4/ 1330
Продольный, поперечный, вертикальный, мм	0,05	0,05	0,05	0,05
Продольный, поперечный/вертикальный, мм	6/ 2	6/ 2	6/ 2	6/ 2
Forza di taglio Massima Consitita (продольный / поперечный / вертикальный), кН			15/ 12/ 5	20/ 12/ 8
Meccanica della macchina
Arresti di avanzamento di taglio (продольный, поперечный, вертикальный)	С’и	С’и	С’е	С’и
Blocco degli avanzamenti manuali e meccanici (продольный, поперечный, вертикальный)	С’и	С’и	С’и	С’и
Blocco dell’inclusione separata dei feed	С’и	С’и	С’и	С’и
Френатура дель Мандрино	С’и	С’и	С’и	С’и
Frizione di sicurezza contro il sovraccarico	С’и	С’и	С’и	С’и
Автоматическое прерывистое питание	С’и	С’и	С’и	С’и
Equipaggiamento eletrico e azionamenti della macchina
Электрические моторные номера на машине	4	4	4	4
Главный электрический двигатель, кВт	7,5	10	7,5	11
Электродвигатель питания, кВт	2,2	3,0	2,2	3,0
Электродвигатель блокирующего устройства, кВт			0,18	0,18
Электрическая помпа электродвигателя, кВт	0,125	0,125	0,12	0,12
Суммарная мощность всех электрических двигателей, кВт			10,0	14,3
Размеры и песо делла Макина
Dimensioni macchina (lunghezza larghezza altezza), мм	2305 х 1950 х 2020	2560 х 2260 х 2120	2280 х 1965 х 2265	2570 х 2252 х 2430
Песо делла Маккина, кг	3120	4200	3400	4250

Pistola traumatica Grand Power-12-FM1 10×28

Grand Power-12-FM1 10×28 — una nuova versione della pistola già collaudata Grande Potenza T12 , che presenta una canna solida senza incavi aggiuntivi, che ha un effetto positivo sulla potenza della guna. Altrimenti, è ла stessa пистолет травматика ди высокого качества, affidabile, кон уна уна durata lunga для l’autodifesa.
Пистолет sparata с травматической картой калибра 10×28. Il caricatore должный файл содержит 10 colpi.
С размерами в комплекте 187,5×133,5×36 мм, массой пистолета травматического типа и весом 770 грамм.
Il funzionamento dell’automazione si basa sul principio di rinculo dell’anta libera.
Grazie ai comandi bidirectionali, большой потенциальный пистолет Adatto sia per destrimani che per mancini.
Для установки дополнительных аксессуаров, пистолета и дотата бинарника Пикатинни.
г. Все партии пистолета соно реализуются с материалами высокого качества с точностью массы.

Приходите приобрести травматический пистолет Grand Power 12 FM1 10×28 в Интернете?

Твое приветствие! Я prodotti concessi in licenza non sono disponibili per l’acquisto Tramit il negozio online. Приобретите пистолет Grand Power 12 FM1 , потому что он имеет лицензию, puoi nel nostro site Web del negozio solo trademit il ritiro Automatico.
