Фрезерный станок вертикальный с чпу: Вертикально-фрезерный станок с ЧПУ DMTG XD30 — цена, отзывы, характеристики с фото, инструкция, видео

Вертикальные фрезерные станки по металлу

Оборудование / Фрезерные станки с ЧПУ /Вертикальные по металлу

Выбрать станок

ГоризонтальныеВертикальныеМногоосевыеС фронтальной загрузкойАлюминиевые колесные дискиПо металлуТокарно-фрезерные станкис ЧПУТокарно-фрезерные центры

ГоризонтальныеВертикальные с ЧПУВертикальные по металлуПо металлуПо алюминиюГоризонтальные с ЧПУКонсольно-фрезерныеВертикально-фрезерныеФрезерно-расточные

Узнать цену

Фрезерный вертикальный обрабатывающий центр с ЧПУi-CUT400T (iTROL)Размер стола 650×400 мм, частота вращения 12000 об/мин

Узнать цену

Фрезерный обрабатывающий станок вертикальный с ЧПУi-CUT400T (FANUC)Размер стола 650×400 мм, частота вращения 12000 об/мин

Узнать цену

Станок фрезерный обрабатывающий вертикальный с ЧПУi-CUT400MРазмер стола 650×400 мм, частота вращения 24000 об/мин

Узнать цену

Обрабатывающий вертикальный фрезерный центр с ЧПУi-CUT400TD (iTROL)Размер стола 2 — 650×400 мм, частота вращения 12000 об/мин

Узнать цену

Фрезерный станок обрабатывающий вертикальный с ЧПУi-CUT400TD (FANUC)Размер стола 2 — 650×400 мм, частота вращения 12000 об/мин

Узнать цену

Обрабатывающий вертикальный фрезерный центрi-CUT450T (iTROL)Размер стола 850×460 мм, частота вращения 12 об/мин

Узнать цену

Вертикальный фрезерный обрабатывающий станокi-CUT450T (FANUC)Размер стола 850×460 мм, частота вращения 12 об/мин

Узнать цену

Обрабатывающий фрезерный центр вертикальныйKF5700BРазмер стола 1300×570 мм, частота вращения 8000 об/мин

Узнать цену

Обрабатывающий фрезерный вертикальный станокKF5700B/50Размер стола 1300×570 мм, частота вращения 8000 об/мин

Узнать цену

Обрабатывающий фрезерный станоквертикальныйKF6700 IIРазмер стола 1500×670 мм, частота вращения 8000 об/мин

Узнать цену

Вертикальные фрезерные обрабатывающие центрыKF6700BРазмер стола 1500×670 мм, частота вращения 8000 об/мин

Узнать цену

Обрабатывающие фрезерные вертикальные центрыKF7700BРазмер стола 1650×760 мм, частота вращения 8000 об/мин

Узнать цену

Обрабатывающий фрезерный центр вертикальныйF850Размер стола 1800×850 мм, частота вращения 12000 об/мин

Узнать цену

Центр фрезерный обрабатывающий вертикальныйF510BРазмер стола 1200×500 мм, частота вращения 8000 об/мин

Узнать цену

Фрезерный вертикальный обрабатывающий центрF600BРазмер стола 1600×600 мм, частота вращения 4500 об/мин

Узнать цену

Обрабатывающий фрезерный центр вертикальныйF750BРазмер стола 1800×700 мм, частота вращения 4500 об/мин

Показать еще

Получить консультацию по выбору оборудования

Вертикальные консольно-фрезерные станки по металлу – один из самых распространенных вариантов производственного оборудования; шпиндель при этом расположен в вертикальном положении. Как правило, такие станки производятся на основе горизонтальных, но с внесением корректировок в станину и коробку скоростей.

Отличительные характеристики вертикально-фрезерных станков:

• Работа практически с любыми металлами или сплавами, включая чугун. Режущий инструмент максимально устойчив к стиранию и не разрушается, если в процессе эксплуатации надлежащим образом соблюдать рекомендуемые производителем режимы для каждого материала.
• Универсальность – с помощью такого оборудования можно осуществлять фрезерование, растачивание и сверление. Головка можно поворачиваться под углом 45 градусов к столу, что дает возможность изготовления деталей, размещенных под конкретным углом к плоскости основания.
• Возможность регулирования большинства важных производственных показателей – скорости вращения, объемов подачи и пр.
• Высокая надежность и простое обслуживание. Это те качества, по которым механизмы активно приобретаются как российскими предприятиями, так и экспортируются в другие страны.
• Привычная конструкция – есть станина, шпиндель, стол и фрезерная бабка.

Представленное в нашем магазине высокоточное оборудование подходит для изготовления деталей любой сложности.

Оснащение вертикальных фрезерных станков по металлу

Задействование инновационных технологий с числовым программным управлением помогает автоматизировать практически все процессы, которые входят в цикл работы. Начиная с момента фиксирования заготовки и запуска программы, и до момента окончания обработки, участие человека не требуется.

Помимо этого, современное программируемое станочное оборудование отличается:

• Высоким уровнем безопасности – приняты все меры для защиты оператора и окружающих.
• Возможностью обработки металла по самым сложным траекториям.
• Простором для управления шпинделем – доступны методы работы на повышенных скоростях, шпиндель может передвигаться в двух плоскостях, установка в нужной позиции осуществляется максимально быстро.
• Наличием системы удаления стружки, пыли и других отходов, подачи смазочно-охлаждающей жидкости (СОЖ).

Приобрести вертикальный фрезерный станок по металлу по разумной цене можно при участии нашего интернет-магазина. Филиалы офисов есть в Москве, Санкт-Петербурге и других крупных городах России.

Запрос предложения

Отправить сообщение

Фрезерный станок с чпу SV500

Каталог » Обрабатывающие центры » Сверлильно-фрезерные станки с ЧПУ » Фрезерный станок с чпу SV500

Станок вертикальный сверлильно-фрезерно-расточный модели SV500 (аналог станка 500V)  – компактный и высокоскоростной станок с ЧПУ для высокоточной обработки деталей из различных конструкционных материалов в условиях мелкосерийного и серийного производства. Идеально подходит для производства штампов и пресс-форм.  Выполняет операции сверления, растачивания, нарезания резьбы, прямолинейного, контурного и объемного фрезерования.
Область применения: машиностроение, станкостроение, инструментальное производство (изготовление штампов, пресс-форм, электродов и т.д.) и другие отрасли народного хозяйства.

Конструктивные особенности
Станок модели SV500 представляет собой конструкцию, собранную из литых деталей и обладает достаточной жесткостью и термостабильностью. Благодаря использованию скоростных высокоточных шариковых винтовых пар и направляющих качения достигаются высокие скорости перемещения подвижных органов станка. Применяемые на станке электроприводы обеспечивают бесступенчатое регулирование величин рабочих подач и частот вращения шпинделя в широком диапазоне, что дает возможность использования высокопроизводительного режущего инструмента для обработки деталей на станке.
Станок SV500 выполнен по классической схеме: крестовый стол и неподвижная колонна с закреплённой на ней шпиндельной бабкой — которые прекрасно подходят для 3-координатной и 3-осевой обработки, а в сочетании с  опционным поворотным столом — для 4-тикоординатной и 4-хосевой обработки, обеспечивая при этом высокую точность и универсальность.

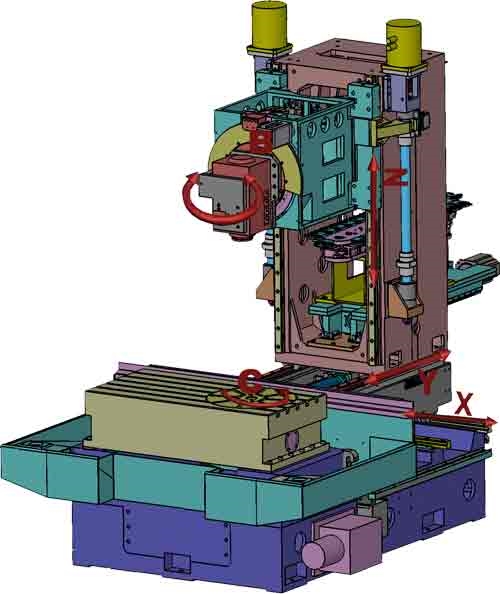

Станок в базовом варианте имеет следующие управляемые оси:
Ось X — продольное перемещение стола
Ось Y — поперечное перемещение стола
Ось Z — вертикальное перемещение шпиндельной бабки.

Технические характеристики

Примечание: характеристики, указанные в скобках, являются опциональными

Структура цены

ОПЦИИ
по согласованию с «Покупателем»

Устройство вертикально-фрезерного станка с ЧПУ

Фрезерные станки широко используются в промышленности. На таких установках ведется обработка плоских и криволинейных поверхностей, формирование и обработка прямых и винтовых канавок, создание резьб и зубчатых колес. Для работы с металлическими заготовками используются фрезы многочисленных конструкций. На станках производится фрезерование деталей из стали, чугуна и цветных металлов. Широко используется твердосплавный инструмент. Применение дополнительных приспособлений позволяет значительно расширить технологические возможности станков.

По конструкции фрезерные станки общего назначения делятся на вертикальные и горизонтальные в зависимости от расположения основного шпинделя. Станки с вертикальным шпинделем удобны при обработке деталей типа плит, на таких станках можно сверлить отверстия с вертикальной осью и обрабатывать их.

Общее устройство вертикального фрезерного станка

Устройство вертикальных фрезерных станков всех видов имеет общие черты. Основой станка выступает мощная станина, которая может быть сварной или литой из чугуна. Станина выполняется со значительным запасом прочности, она может выдержать нагрузки выше в 15-20 раз, чем те, которые возникают в процессе работы. Поэтому станина выступает крайне долговечным элементом станка, который выходит из строя в исключительных случаях. Значительный запас прочности станине необходим, чтобы она не деформировалась в процессе работы, поскольку её деформация будет приводить к понижению точности всех процессов обработки.

В устройстве вертикального фрезерного станка станину разделяют на несколько элементов — основание, колонну и шпиндельную бабку. Основание устанавливается на фундаменте при помощи анкерных болтов. По направляющим колонны перемещается шпиндельная бабка. Для устойчивости конструкции с задней стороны колонны (или внутри) располагается противовес, который уравновешивает шпиндельный узел.

Шпиндельная бабка размещена на вертикальных направляющих колонны. Шпиндель вращается от электродвигателя, который также находится на колонне. В современных станках используются двигатели, которые напрямую соединены со шпиндельным узлом, без промежуточной коробки скоростей. Такие двигатели самостоятельно позволяют изменять скорость вращения.

Горизонтальный рабочий стол вертикально-фрезерного станка имеет вид массивной плиты, как правило, выполняемой из чугуна, с Т-образными продольными пазами. Они используются для установки крепежных приспособлений, которые фиксируют заготовку на столе. Стол оборудован салазками, которые обеспечивают ему возможность продольного и поперечного перемещения. Перемещение стола производится от коробки подач, вращение на которую передает один из электродвигателей.

Для управления станком имеется подвесной или выносной пульт. Современные станки оснащаются системами ЧПУ для повышения точности обработки и увеличения производительности.

Важные особенности конструкции вертикальных фрезерных станков

В устройстве фрезерных станков с вертикальным шпинделем выделяют такие важные параметры, на которые следует обратить внимание при покупке:

•
  Скорость вращения шпинделя. На современных станках используются шпиндели с высокой скоростью вращения 12 000-18 000 об/мин.
•
  Мощность двигателя. Важный параметр, который определяет производительность станка.
•
  Допустимое перемещение стола по направляющим и грузоподъемность. Влияет на предельные размеры заготовки.
•
  Расстояние от торца шпинделя до поверхности стола. Влияет на максимально возможную высоту обрабатываемой детали.
•
  Конус шпинделя. На вертикальных фрезерных станках применяется оправка выполненная по стандарту ISO40 или ISO50. Оба варианта исполнения конуса позволяют устанавливать разнообразный инструмент, включая дисковые и концевые фрезы.
•
  Точность обработки. Значительно зависит от устройства станка и применяемых компонентов (ШВП, направляющие, моторы и привода). Бесконсольные станки характеризуются большей точностью, особенно на тяжелых режимах резания.

Предыдущая статья

Следующая статья

Получить консультацию

по инструменту, методам обработки, режимам или подобрать необходимое оборудование можно связавшись с нашими менеджерами или отделом САПР

Также Вы можете подобрать и приобрести режущий инструмент и оснастку к станку, производства Тайваня, Израиля

Отправляя заявку, вы соглашаетесь с политикой конфиденциальности

Проработать технологию, подобрать станок и инструмент

Вертикально-фрезерный станок с ЧПУ серии VMC650E, VMC850E

Вертикальный многоцелевой станок коробочной отливки с внутренними рёбрами жёсткости этой модели состоит из станины, колонны и других комплектующих. Обладает такими характеристиками, как надёжность, прочность конструкции, долговечность, высокая точность обработки, создание гладкой поверхности, экологичность, удобство управления, удачный дизайн. Двигатель системы обеспечивает высокую мощность и скорость работы станка. Скорость вращения шпинделя составляет 8000 об/мин, скорость быстрой подачи на осях X и Y равна 32 м/мин, на оси Z — 30 м/мин.

Базовая комплектация верикального многоцелевого станка
Инструментальный магазин типа «зонтик»
Система охлаждения
Водяной бак
Транспортёр для удаления стружки
Система ЧПУ типа CNC: FANUC 0i
Пневматическая система
Система освещения
3-хцветная сигнальная лампа
Встраиваемые железные ножки, теплообменник
Система очистки для расточки шпинделя
Автоматическая система смазки
Кожухи для защиты стальных направляющих
Стальная волочильная доска
Дополнительные аксессуары
24-х инструментальный магазин с захватом
Воздушный кондиционер
4-хосевой вращающийся стол
Система охлаждения шпинделя

Свойства

1. Режим движения с высокой скоростью и высокой точностью

Шпиндель напрямую соединен с мотором шпинделя, что повышает скорость запуска и обеспечивает эффективность.

2. Зонтичный инструментальный магазин имеет 16 инструментов может удовлетворить требования клиентов к различным обрабатывающим эффективностям.

3. Шпиндель с высокой точностью

Ленточный соединительный шпиндель надежным и практичным, эффективно увеличивая крутящий момент.

Стандартный шпиндель BT40 с 8000 RPM

4. Транспортёр для удаления стружки

Станина принимает интегрированную структуру, транспортер спиральный транспортёр для удаления стружки находится в носовой части станины, удобное и быстрое удаление для стружек, водоотливное отверстие расположено в задней части станины для обеспечения в случае утечки.

Технические характеристики вертикального многоцелевого станка серии VMC650E, VMC850E

Модель				VMC650E	VMC850E
Стол	Габаритные размеры		мм	900×420	1000×500
	Макс. грузоподъёмность		кг	600	600
	T-образный паз		мм×Н	18×3	18×5
Диапазон обработки	Максимум ход рабочего стола-осиХ		мм	650	850
	Максимум ход слайдера — оси Y.		мм	400	500
	Максимум ход шпинделя — Z оси		мм	500	540
	Расстояние от шпинделя к рабочему столу		мм	130-630	150-690
Шпиндель	Отверстие конуса (7:24)			BT40	BT40
	Скорость вращения		об/мин	50-8000	50-8000
	Крутящийся момент двигателя		Нм	35.8	35.8
	Мощность главного двигателя		кВт	7.5/11	7. 5/11
	Расстояние от оси шпинделя до направляющих колонны		мм	530	580
	Тип двигателя			С ременным приводом	С ременным приводом
Инструмент	Листовой инструмент			Pintongs 45°	Pintongs 45°
	Хвостик инструмента			MAS403:BT40	MAS403:BT40
	Инструментальная оправка			MAS403:LDA-BT40	MAS403:LDA-BT40
Подача	Скорость подачи		м/мин	20	20
	Быстрая подача	X	м/мин	32	32
		Y	м/мин	32	32
		Z	м/мин	30	30
Магазин инструментов	Тип			Тип «Зонтик» 16	Тип «Зонтик»
	Объём магазина инструментов		шт	16	16
	Длина инструмента		мм	200	250
	Макс. вес инструмента		кг	7	7
	Время замены инструмента (поочерёдно)		сек	7	7
	Диаметр	Полный	мм	φ80	φ80
		Пустая позиция	мм	φ125	φ125
Точность позиционирования	Оси X, Y, Z	JISB6330	мм	±0.005/300	±0.005/300
		JB/T8771.4-1998	мм	0.020/0.015/0.015	0.020/0.015/0.015
Перепозиционирование	Оси X, Y, Z	JISB6330	мм	±0.003	±0.003
		JB/T8771.4-1998	мм	0.012/0.010/0.010	0.012/0.010/0.010
Питание	Общая мощность		кВА	18	18
	Давление воздуха		МПа	0. 5-0.7	0.5-0.7
Габаритные размеры (Д×Ш×В)			мм	2500×2400×2600	3150×2400×3000
Вес			кг	5000	5800
Система ЧПУ типа CNC				FANUC 0i Mate MD	FANUC 0i Mate MD

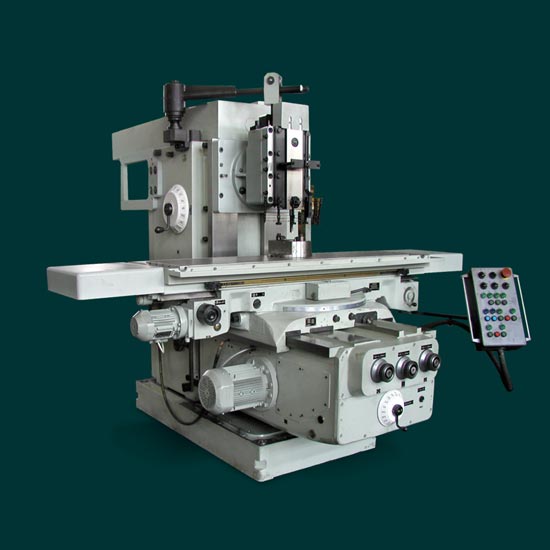

Инструментальный фрезерный станок с ЧПУ модели FNG 50A CNC

Станок FNG 50A CNC – это инструментальный фрезерный станок с ЧПУ, с непрерывным управлением в 3-х координатах, предназначенный для проведения фрезерных, сверлильных, расточных и резьбонарезных операций, преимущественно в инструментальных цехах.

• Станок оснащен горизонтальным шпинделем, установленным в ползунковой шпиндельной бабке и вертикальным шпинделем в шпиндельной головке, с наклоном в диапазоне ± 90°.
• Станок поставляется с неподвижным угловым столом, вертикальной головкой и откидным механизмом (опция).
• Пневмо-гидравлический механизм зажима инструмента в горизонтальном и вертикальном шпинделях обеспечивает отличную фиксацию.
• Шпиндель приводится в движение электродвигателем с плавной регулировкой оборотов (инвертор).
• Обороты переключаются автоматически в диапазоне 50-4000 об/мин. в двух ступенях передач.
• Каленные направляющие, контр-поверхности облицованы материалом TURCITE.
• Смазка рабочих поверхностей обеспечивается с помощью смазочного агрегата с дозаторами.
• Станок в стандартном исполнении оснащен охлаждением инструмента, освещением и полукабинным защитным ограждением рабочего пространства.
• Простое и удобное техническое обслуживание, широкие технологические возможности, высокая точность и надежность
• Современный дизайн и безупречная обработка поверхностей специальными маслостойкими лаками (окраска станка – синий и серый цвет оттенки RAL 5010 / RAL 9002)

• система управления HEIDENHAIN TNC 320
• неподвижный угловой стол размерами 900х500 мм
• вертикальный шпиндель
• пневмо-гидравлический зажим инструмента
• центральная смазка с дозаторами
• охлаждение инструмента
• электрооснастка для напряжения 400В/50 Гц
• освещение рабочего пространства
• ограждение рабочего пространства

Стол	Единица измерения	Показатели
Размер рабочей поверхности	мм	900 х 500
Крепежные пазы – количество	шт	9
– ширина и шаг	мм	14 х 50
Грузоподъемность стола (max)	кг	350
Рабочая подача
– продольная (Х)	мм	700
– поперечная (У)	мм	500
– вертикальная (Z)	мм	500
Подача		Плавная регулировка
X, Y	мм/мин	янв. 00
Z	мм/мин	0-7000
Горизонтальный шпиндель		ISO 40
Расстояние от оси шпинделя до поверхности стола	мм	148 – 548
Диапазон оборотов – плавно	Об/мин	50 – 4 000
Количество ступеней скорости		2
Переключение оборотов		плавное
Вертикальный шпиндель		ISO 40
Расстояние от оси шпинделя до направляющей балки	мм	250 – 650
Диапазон оборотов – плавно	Об/мин	50 – 4 000
Количество ступеней скорости		2
Переключение оборотов		плавное
Поворот шпинделя		±90°
Выдвижение пиноли	мм	80
Станок
Мощность главного привода	кВт	5,5
Мощность привода подач	кВт	1,1
Общая мощность	кВт	20
Вес станка	кг	2 750
Габаритные размеры	мм	3723 х 2845х 2120

• крепежный наконечник 311 11 2328,00 -1 шт
• короткая фрезерная оправка 40 х 22 х 37 -1 шт.
• инструкция по эксплуатации на русском языке.
• протокол точности

Скачать каталог PDF (4,1 МБ)

6ДМ13Ф3 Вертикальные консольно-фрезерные станки с ЧПУ

• Производитель: Завод Фрезерных Станков
• Код товара: 6ДМ13Ф3
• Доступность: На складе
• Дополнительное оснащение: —-
• Аналог станков: 6Т13, 6Р13, 6Н13, 6М13, 6М13П 6Т13, 6Н13П, ВМ127, FSS450MR

• Описание

6ДМ13Ф3 (гф2171с5) Вертикальные консольно-фрезерные станки с ЧПУ

Вертикальные консольно-фрезерные станки с ЧПУ модели 6ДМ13Ф3 предназначены для самых разнообразных сверлильных и фрезерных работ. Устройства отличаются универсальностью использования и высокой производительностью, что позволяет применять их в самых разных типах производства и производственных целях.

Особенности устройства

Станки 6ДМ13Ф3 прекрасно справляются с различными типами работ. Основные особенности устройства таковы:

• Размер рабочей поверхности стола 400х1600 мм.




• Большое количество режимов обработки.




• Высокий уровень автоматизации, обусловленный наличием ЧПУ.




• Возможность применения графической поддержки для более четкой обработки деталей.

Использовать станок модели 6ДМ13Ф3 можно для выполнения следующих работ:

• Зенкерование.




• Сверление.




• Растачивание отверстий в материалах.

Материалы, с которыми работает станок, также достаточно разнообразны. Это металлы и их сплавы, а также пластмассы и прочее.

Главная особенность станка, по мнению профессионалов – это наличие серводвигателя с частотным бесступенчатым регулированием. Это позволяет создать надежную конструкцию с автоматизированным типом раздачи движения на управляемые оси.

Купить представленную модель фрезерного станка можно прямо на сайте завода дмитровских фрезерных станков по разумной цене. Дополнительно вы можете воспользоваться абсолютно бесплатной консультацией по любому вопросу, касающемуся оборудования, представленного в онлайн-каталоге завода. Наши специалисты не только предоставят нам нужную информацию, но и помогут с оперативным оформлением заказа.

Дмитров завод фрезерных станков гарантирует, что при сотрудничестве каждый клиент в обязательном порядке получает целый ряд приятных бонусов:

• Приятная цена от производителя;




• Качественный ремонт любой сложности;




• Наличие комплектующих и деталей для модели любого станка, представленного на сайте завода.

Технические характеристики

Фрезерные станки — Michael Fine Machinery Co.

, Inc.
{
«description»: «Фрезерные станки»,
«twitter:description»: «Фрезерные станки»,
«twitter:image»: «https://michaelfinemachineryco.com/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBeXgwQ2c9PSIsImV4cCI6bnVsbCwicHVyIjoiYmxvYl9pZCJ9fQ==—dedffe3298fe7ffe991531b8ffe9de6/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2M2RUdGMWRHOWZiM0pwWlc1MFZEb0xjbVZ6YVhwbFNTSVFPVEF3TGpCNE5qQXdMakFHT2daRlJnPT0iLCJleHAiOm51bGwsInB1ciI6InZhcmlhdGlvbiJ9fQ==—45992b54d28ecc2881f80cf23236152195860693/Milling%20Machines.png»,
«twitter:title»: «Фрезерные станки — Michael Fine Machinery Co., Inc.»,
«twitter:card»: «резюме»
},
{
«og:description»: «Фрезерные станки»,
«og:image»: «https://michaelfinemachineryco.com/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBeXgwQ2c9PSIsImV4cCI6bnVsbCwicHVyIjoiYmxvYl9pZCJ9fQ==—dedffe32ba991587b8ffe33e7482618fd1e99de6/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2M2RUdGMWRHOWZiM0pwWlc1MFZEb0xjbVZ6YVhwbFNTSVFPVEF3TGpCNE5qQXdMakFHT2daRlJnPT0iLCJleHAiOm51bGwsInB1ciI6InZhcmlhdGlvbiJ9fQ==—45992b54d28ecc2881f80cf23236152195860693/Milling%20Machines. png»,
«og:title»: «Фрезерные станки — Michael Fine Machinery Co., Inc.»,
«og:locale»: «en_US»,
«og:site_name»: «Майкл Файн Машинери Ко., Инк.»,
«og:type»: «веб-сайт»
}
]Фрезерные станки — Michael Fine Machinery Co., Inc.

Бренды

9 ”x 48” Вертикальная фрезерная машина Bridgeport, модель I, Dro & Feed

Вертикальные мельницы

Сток №: 11117

$ 5,450,00 USD

Bridgeport Vertical Mill. W

48 дюймов

Стол-L

36 дюймов

Travel-Long

12 дюймов

Travel-Cross

9” x 42” Вертикально-фрезерный станок Bridgeport 14 I 909 Series 90 I, модель 80015

Stock #: 11111

Used — Good

$3,950.00 USD

9in

Table-W

42in

Table-L

30in

Travel-Long

12in

Travel-Cross

9 ” x 48” 3-осевой вертикальный фрезерный станок с ЧПУ Clausing Kondia, с управлением Proto Trak MX 3, серийный номер Y618, модель фрезерного станка FV-1

Вертикальные фрезерные станки

Артикул: 11302

3-осевой коленный фрезерный станок Clausing Kondia, с Proto Трак МХ-3 Управление

9IN

Table-W

48IN

TABLE-L

30IN

ПРИМЕР

15IN

Путешествие

9 ”x 48” ClaUsing Kondia 3 Axis CNC CNC CNC CNC CNC CNC.

3 Control, S/N Y68, Mill Model FV-1

Vertical Mills

Stock #: 11301

Used — Excellent

Clausing Kondia 3 Axis CNC Knee Mill

9in

Table-W

48in

Стол-L

30 дюймов

Travel-Long

15in

Travel-Cross

Fryer 3 Axis CNC Bed Mill, Model MB 14, Anilam 3300 MK Control

Vertical Mills

Stock #: 11044

Used — Good

$14,500.00 USD

Fryer 3 Axis Cnc Mill Mill, Model MB 14, Anilam 3300 MK Control, New 2000 Expcoard в нашем складе Lebanon NJ

12in

Table-W

54IN

Таблица

40IN

.

18IN

Travel-Cross

Kitamura MyCenter 3X APC, с контролем Fanuc 16i-M, New 1998

Вертикальная обработка. с управлением Fanuc 16I-M, новый 1998 г. Проверка под нагрузкой на заводе в Восточной Пенсильвании Покупатель, ответственный за погрузку0015

Вертикально-фрезерный станок Lagun 10 x 50 дюймов, модель FTV-2

Вертикальные фрезерные станки

Артикул: 11045

Б/у — в хорошем состоянии

2 тяжелая машина, сделанная в Испании.0017 3-осевой вертикальный фрезерный станок с ЧПУ Saeilo, модель SNV-3, серийный номер 6727, новинка 1991 г. S/N 6727, New 1991 With Anilam 3300 MK Control Inspect Under Power in Our Lebanon NJ warehouse

13in

Table-W

42in

Table-L

30in

Travel-Long

13in

Travel -Крест

15-3/4” x 78-1/2” Supermill Вертикально-фрезерный станок коленного типа, модель VR-5 Вертикально-фрезерный станок Supermill коленного типа 4 x 78-1/2 дюйма, модель VR-5 Проверка под напряжением на нашем складе в Нью-Джерси

6 лучших фрезерных станков с ЧПУ 2022 года (и недорогие альтернативы) управляемые машины, которые режут и гравируют широкий спектр материалов, от дерева до металлов, таких как титан.

В основном они используются предприятиями для производства продукции, хотя многие любители также используют их для домашних проектов с ЧПУ.

Однако найти подходящий фрезерный станок с ЧПУ не всегда просто. Во-первых, большинство фрезерных станков с ЧПУ очень дороги и предназначены для промышленных условий, поэтому найти недорогой, но качественный станок может быть непросто. Во-вторых, все разные мельницы имеют свои особенности, поэтому вам нужно найти ту, которая лучше всего подходит для ваших целей.

Чтобы помочь вам, мы выбрали лучшие фрезерные станки с ЧПУ на 2022 год. также включены промышленные фрезерные станки с ЧПУ, так что, что бы вы ни искали, вы обязательно найдете это в этом руководстве.

Прежде чем мы перейдем к нашему лучшему списку фрезерных станков с ЧПУ, давайте кратко рассмотрим, что такое фрезерные станки с ЧПУ и чем они отличаются от фрезерных станков с ЧПУ.

Что такое фрезерные станки с ЧПУ?

Фрезерные станки с ЧПУ представляют собой тип станков с числовым программным управлением, которые режут, придают форму и гравируют такие материалы, как дерево и металлы. Фрезерование — это процесс удаления материала с заготовки с помощью вращающихся фрез. Фреза удерживается шпинделем и может резать под разными углами, перемещаясь по разным осям.

Фрезерные станки с ЧПУ могут варьироваться от 2-осевых до 5-осевых фрезерных станков. Количество осей определяет, как они режут. Например, 2-осевой станок может резать только вертикально и горизонтально, тогда как 5-осевой фрезерный станок с ЧПУ может резать сложные формы для использования, например, в протезах и других медицинских приложениях, а также в моделях автомобилей.

Фрезерные станки с ЧПУ отличаются от фрезерных станков с ручным управлением тем, что они управляются с помощью компьютера. Компьютерное числовое управление представляет собой запрограммированный код, который передает инструкции для точных движений, которые должна выполнять мельница. Управляющее программное обеспечение преобразует числовой код в декартовы координаты, что позволяет мельницам работать с предельной точностью.

Фрезерные станки с ЧПУ используются в самых разных отраслях, от простого столярного дела до автомобильного и аэрокосмического дизайна.

Фрезерные станки с ЧПУ и фрезерные станки с ЧПУ

На неподготовленный взгляд фрезерные станки с ЧПУ и фрезерные станки с ЧПУ могут показаться очень похожими. Хотя они оба имеют схожие функции, есть несколько ключевых отличий. На самом деле, если вы хотите купить дешевый станок с ЧПУ, единственный вариант — купить фрезер, поскольку недорогие станки с ЧПУ начинаются в ценовом диапазоне от нескольких тысяч долларов.

Материалы, поддающиеся резке

Пожалуй, наиболее важным отличием является то, что фрезерные станки с ЧПУ предназначены для простой резки и гравировки чрезвычайно прочных материалов, таких как металл.

Фрезерные станки с ЧПУ лучше всего подходят для более мягких материалов, таких как пластик, акрил, дерево и алюминий, в то время как фрезерные станки с ЧПУ способны резать гораздо более твердые материалы, такие как сталь и титан.

Движение оси

В фрезерных станках с ЧПУ используются неподвижные детали и шпиндели, которые перемещаются по осям X, Y и Z. Напротив, фрезерные станки с ЧПУ используют детали, которые перемещаются по осям X и Y, и шпиндели, которые перемещаются по Z. Разница в движении осей означает что фрезерные станки с ЧПУ имеют увеличенный зазор по оси Z, что позволяет выполнять резку более толстых материалов из более прочных материалов.

Большинство фрезерных станков также имеют шпиндели, которые медленнее, но имеют больший крутящий момент, чем шпиндели, используемые в фрезерных станках, которые в основном зависят от скорости вращения для резки. Этот более высокий крутящий момент — сила, которая заставляет объекты вращаться вокруг осей — обеспечивает большую мощность для резки более твердых материалов.

Конструкция

В то время как в большинстве фрезерных станков используется конструкция портальной рамы, фрезерные станки с ЧПУ обычно используют конструкцию С-образной рамы с колонной и основанием. Структура C-образной рамы помогает сделать мельницы более надежными, поэтому они могут обрабатывать более твердые материалы, чем фрезерные станки с ЧПУ.

Фрезерные станки с ЧПУ обычно устанавливаются на стационарных рабочих столах и обычно имеют большее рабочее пространство, чем фрезерные станки.

Стоимость фрезерных станков с ЧПУ

Цена на фрезерные и фрезерные станки с ЧПУ сильно различается в зависимости от типа приобретаемого вами станка. Однако в целом фрезерные станки с ЧПУ, как правило, дороже, чем фрезерные станки с ЧПУ сопоставимого качества — даже мини-фрезерные станки с ЧПУ имеют более высокую цену.

Недорогие настольные фрезерные станки с ЧПУ встречаются гораздо чаще, чем дешевые небольшие фрезерные станки с ЧПУ.

Одним из основных ограничений фрезерных станков с ЧПУ является их цена. Редко можно найти фрезерный станок с ЧПУ стоимостью менее 5000 долларов, но это дешево, когда речь идет об этих станках — лучшие из используемых в промышленности стоят десятки тысяч долларов.

Помните об этом, когда позже мы рассмотрим более доступные фрезерные станки с ЧПУ. Хотя они не обеспечивают такой же скорости или точности, как высокотехнологичные промышленные фрезерные станки с ЧПУ, они являются отличным выбором для любителей, которые не могут позволить себе тратить огромные суммы.

Лучшие фрезерные станки с ЧПУ и недорогие альтернативы

CNCSourced поддерживается читателями. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать больше

Фрезерные станки с ЧПУ, которые можно купить

Существует множество фрезерных станков с ЧПУ, таких как UMC-500 от Haas, одного из ведущих производителей промышленных станков с ЧПУ.

Первое, что вы заметите, это то, что это 5-осевой фрезер. 5-осевая обработка намного более совершенна, чем стандартная 3-осевая обработка, используемая в большинстве станков для любителей. Он добавляет две оси вращения в дополнение к стандартным осям Y, X и Z, что означает, что он может обрабатывать детали со значительно более высокой точностью и гибкостью. Подобные 5-осевые фрезерные станки используются для обработки очень сложных изделий, таких как детали самолетов и даже военного оружия.

С этим станком можно использовать 30 различных инструментов, и он может фрезеровать даже самые твердые металлы, такие как сталь, в отличие от станков для любителей, которые ограничиваются алюминием.

Конечно, поскольку это станок с ЧПУ, высокотехнологичные проекты могут быть созданы заранее, смоделированы, а затем переданы на станок, который будет обрабатывать заготовки соответствующим образом практически без ручного вмешательства.

Haas и другие дистрибьюторы этой машины даже не объявляют цену — вам нужно связаться, чтобы узнать цену, — но вы можете быть уверены, что она обойдется вам в десятки тысяч.

Микрофрезерный станок с ЧПУ TAIG 2019 года — лучший малый фрезерный станок с ЧПУ

• Цена: 2495 долларов США

Если вы новичок в фрезеровании с ЧПУ, то микрофрезерный станок с ЧПУ TAIG 2019 года — лучший вариант для начала.

Форумы ЧПУ по всему миру хвалят этот станок как лучший станок для обучения фрезерованию с ЧПУ. Это машина меньшего размера, поэтому с ней легче справиться, и она может похвастаться высоким уровнем точности и прецизионности, которые обычно можно увидеть в более дорогих моделях.

Загвоздка в том, что его нужно запускать на низких скоростях. Таким образом, теоретически у него есть жесткость, чтобы резать самые прочные металлы, и точность, чтобы проектировать сложные детали, но только со скоростью улитки. По этой причине мы не рекомендуем эту машину для производства, например, если вам нужно выполнять несколько заказов в день.

В таком случае вам лучше Тормах.

Тем не менее, он достигает скорости перемещения до 30 дюймов в минуту и ​​достигает глубины до 1/8 дюйма за один проход по стали.

Следует отметить, что эта микромельница не поставляется с компьютером, поэтому вам нужно подумать об этой дополнительной цене, однако нам нравится возможность настройки, которую она предоставляет. Таким образом, вы можете выбрать, какой компьютер использовать, в том числе тот, с которым вы уже знакомы, и сократить начальную кривую обучения. Однако он поставляется с программным обеспечением MACh4.

Этот станок TAIG поставляется с двухлетней гарантией, и вам не нужно беспокоиться о дорогостоящих модернизациях, поскольку вы все равно будете работать на низких скоростях, что делает его самым экономичным фрезерным станком с ЧПУ на рынке.

Он поставляется в предварительно собранном виде и имеет большое сообщество, которое поможет вам создать свое ремесло, предлагая фантастический начальный станок для фрезерования с ЧПУ, который не будет ограничивать ваш рост или кошелек.

Tormach PCNC 440 — лучший фрезерный станок с ЧПУ для школ и университетов

• Цена: От 5 390 долларов США

Tormach – широко известное имя, когда речь идет о фрезерных станках с ЧПУ, а PCNC 440 – отличный пример качества этой компании.

Это небольшой компактный фрезерный станок с ЧПУ, созданный в качестве альтернативы более крупным станкам, представленным на рынке. PCNC можно разместить практически где угодно, например в гаражах, офисах, подвалах, школах и механических мастерских, поэтому это отличный выбор для малого бизнеса и учебных заведений.

Одним из преимуществ этого фрезерного станка с ЧПУ по металлу является то, что вы можете использовать его для резки практически любых материалов. PCNC 440 может формировать и гравировать даже самые прочные металлы благодаря мощной системе передачи с поликлиновым ремнем.

Этот станок оснащен шпинделем R9 мощностью 0,75 л.с., который работает с невероятной скоростью 10 000 об/мин. Несмотря на небольшой размер мельницы, вы по-прежнему получаете 10 дюймов хода по осям X и Z и 6,25 дюйма по оси Y. Максимальный зазор между столом и носиком шпинделя составляет 11 дюймов, так что места для работы более чем достаточно.

Еще одним преимуществом Tormach PCNC 440 является то, что он поставляется с контроллером ЧПУ PathPilot компании. Это очень интуитивно понятная платформа с мощным диалоговым программированием, которое позволяет вам настраивать программы и продолжать развиваться, поэтому это хороший выбор как для любителей, так и для экспертов.

Для PCNC 440 можно приобрести целый ряд настраиваемых пакетов, поэтому вы можете адаптировать пакет в точном соответствии с вашими потребностями. Tormach предоставляет широкий спектр учебных материалов и предлагает отличное обслуживание клиентов, если что-то пойдет не так.

Модульный мини-фрезерный станок Haas — лучший мини-фрезерный станок с ЧПУ профессионального уровня

• Цена: $30 746

Компания Haas широко известна в отрасли ЧПУ и поставляет исключительно высококачественные станки профессионального стандарта по всему миру. Она создает огромное количество различных фрезерных станков, но Модульная Мини-Фреза — это самая дешевая профессиональная фрезерная машина с ЧПУ на сегодняшний день, хотя и недешевая!

Этот компактный фрезерный станок может похвастаться впечатляющей производительностью с конусом 40, несмотря на то, что он намного меньше, чем большинство других станков аналогичной мощности. Поэтому это хороший вариант для университетов, небольших компаний и так далее.

Фактически, компания Haas является пионером в области мини-заводов профессионального уровня, построив первый в мире мини-завод в 2000 году и с тех пор установив более 25 000 по всему миру. Модульная мини-мельница является последней моделью в этой серии.

Этот фрезерный станок Haas с ЧПУ идеально подходит для широкого круга проектов. Он может надежно и точно обрабатывать мелкие детали, что делает его идеальным для резки алюминия и отделочных работ, но у него также есть достаточный крутящий момент для резки стали.

Еще одним интересным аспектом этого фрезерного станка с ЧПУ является то, что вы можете добавить ряд модулей с болтовым креплением для повышения гибкости. Например, вы можете добавить более быстрый шпиндель, увеличенные скорости, насос охлаждающей жидкости, 4-осевой привод для вращения поворотного стола и все это вместе, если хотите.

В качестве дополнительного бонуса компания Haas предлагает бесплатное обучение при каждой покупке своего мини-фрезерного станка с ЧПУ.

Недорогие альтернативные станки с ЧПУ (маршрутизаторы)

Sainsmart Genmitsu 3018 PROVer – очень популярны среди любителей

• Цена: $349  — Доступно в магазине Sainsmart здесь / Доступно на Amazon здесь

Sainsmart Genmitsu 3018 — один из самых популярных станков с ЧПУ для любителей. Он отвечает всем требованиям большинства любителей: доступность, простота использования, безопасность и высокое качество обработки.

Это универсальный станок, который может резать широкий спектр материалов с глубиной гравировки 1,8 дюйма, что позволяет работать с деревом, пластиком, акрилом, программными металлами, такими как алюминий, и многим другим.

Это очень прочный фрезерный станок с ЧПУ, с хорошо сконструированной металлической рамой, оптимизированной для обеспечения безопасности, с 5-миллиметровыми акриловыми буферами, которые предотвращают разлетание срезаемых материалов во время процесса резки. Мотор-шпиндель 750 с частотой вращения 10 000 об/мин также обеспечивает высокую мощность и точность.

Этот станок работает на популярном и интуитивно понятном программном обеспечении GRBL, основанном на Arduino. GRBL известен своей простотой в использовании, но надежностью, а также поставляется с программным обеспечением Carveco Maker CAM для проектирования.

Еще одной приятной особенностью является автономный контроллер, который действительно удобен для пользователя и имеет 1,8-дюймовый дисплей для чтения макетов, поэтому вам даже не нужен компьютер для управления машиной.

Также существует возможность модернизировать этот маршрутизатор до лазерного резака с помощью комплекта лазерного модуля Sainsmart. Доступны различные другие модификации, в том числе алюминиевый держатель шпинделя для установки шпинделей более высокого качества.

Лазерный комплект Sainsmart доступен здесь

Если у вас есть какие-либо сомнения относительно Sainsmart Genmitsu 3018, просто ознакомьтесь с сотнями отзывов довольных клиентов на Amazon.

Maslow CNC — большой стол с ЧПУ по низкой цене

• Цена: $549 — доступно на MakerMade здесь / доступно на Amazon здесь

Может быть интересно, как фрезерный станок с ЧПУ MakerMade Maslow 4×8 размером 4 фута на 8 футов можно купить чуть более чем за 500 долларов, тогда как большие фрезерные станки с ЧПУ, способные резать такие размеры, будут стоить десятки тысяч.

Причина в том, что это уникальная машина, созданная в рамках проекта Maslow с открытым исходным кодом, который направлен на то, чтобы «сделать широкоформатную технологию ЧПУ доступной для всех».

Итак, если вы любитель или владелец малого бизнеса и ищете большую машину за небольшую часть от обычной стоимости, вот она.

Он разработан с учетом потребностей любителей, поэтому он прост в использовании, но также имеет некоторые полезные функции, такие как функциональность оси Z и возможность регулировки глубины резания для работы с разными материалами и в разных проектах.

Однако, возможно, самое лучшее в этом станке с ЧПУ — это то, что он является центром очень активного сообщества пользователей. Вы можете не только общаться с другими пользователями обо всем, что связано с ЧПУ, но и на торговой площадке, где вы можете покупать вещи, сделанные людьми с помощью Маслоу, и даже продавать свои собственные проекты.

Если вы хотите получить представление о том, что возможно с этой машиной, на веб-сайте Maslow представлены многие проекты других пользователей, от предметов интерьера до полнофункциональных столов и даже лодки в натуральную величину.

BobsCNC Evo 4 — превосходная альтернатива фрезерному станку с ЧПУ 2×2 BobsCNC Evo 4.

Этот маршрутизатор размером 2 х 2 фута и другие маршрутизаторы от BobsCNC хорошо известны в сообществе благодаря своим деревянным рамам и несколько необычному дизайну, но это одни из лучших маршрутизаторов для любителей.

Деревянные рамы, вырезанные лазером, имеют систему следа, поддерживаемую SG20U, что означает, что машина невероятно стабильна с повторяемостью всего 0,0002-0,0004 дюйма. Еще одним преимуществом этой деревянной рамы фрезера является то, что она обеспечивает более тихую обработку, чем металлическая.

Итак, с BobsCNC Evo 4 вы можете работать с деревом, пластиком, алюминием, МДФ и многими другими материалами с высокой точностью и надежностью.

Это еще один ЧПУ для любителей, работающий на Arduino. Одна из замечательных особенностей этого — фантастическое количество учебных ресурсов, предлагаемых BobsCNC, в том числе более 100 обучающих видеороликов на канале Youtube компании.

Carbide3D Shapeoko 4 XL

Цена: $2,050 — Доступно в Matterhackers здесь

Shapeoko 4 XL от Carbide 3D — один из лучших станков с ЧПУ по соотношению цена-качество, с которыми нам приходилось сталкиваться. Хотя это довольно дорого для любительской машины, цена более чем оправдана фантастическим качеством, которое она предлагает.

Например, 15-миллиметровые ремни намного жестче, чем 9-миллиметровые ремни, используемые в других машинах, что, наряду с переработанными V-образными колесами, делает эту машину действительно прочной и жесткой.

Он полностью поддерживает Y-профили на гибридном столе, что также способствует невероятной прочности этой машины. Существует также более жесткое 65-миллиметровое крепление для фрезера с увеличенной толщиной, что приводит к меньшему отклонению во время тяжелых резов.

Одним из основных моментов, несомненно, является передовая электроника V3, обладающая высокой устойчивостью к электромагнитным помехам и статическому разряду, помогающая поддерживать точную работу в условиях цеха.

Еще одним приятным моментом является то, что при покупке Shapeoko 4 XL вы получаете высококачественный пылезащитный чехол, который помогает повысить безопасность и уменьшить износ машины, в то время как для многих других фрезеров вам необходимо приобретать пылезащитный чехол отдельно.

Часто задаваемые вопросы о лучших фрезерных станках с ЧПУ

Для чего используются фрезерные станки с ЧПУ?

Фрезерные станки с ЧПУ используются для различных целей, включая, но не ограничиваясь:

Деревообработка
Металлообработка
Изготовление мебели
Краснодеревщик
Прототипирование/моделирование
Изготовление вывесок
Скульптура

Что такое оператор фрезерного станка с ЧПУ?

Оператор фрезерного станка с ЧПУ — это человек, который настраивает, управляет и обслуживает фрезерный станок. Они работают над рядом задач, включая, но не исключая:

– Снятие заготовок со станка
– Проверка качества заготовок
– Загрузка материалов в станок
– Наблюдение за операциями
– Управление скоростью резания, глубиной резания, скоростью подачи и применение математики цеха
– Изучение и создание чертежей деталей

Какие существуют типы фрезерных станков с ЧПУ?

Фрезерные станки с ЧПУ бывают двух основных типов – вертикальные и горизонтальные.

Вертикальные фрезерные станки с ЧПУ используют вертикальный обрабатывающий центр (VMC) с вертикально ориентированным шпинделем, который удерживает и вращает режущий инструмент относительно неподвижной заготовки. Шпиндель перемещается вверх и вниз, вдавливая в заготовку, чтобы удалить лишний материал.

Как правило, они имеют более тонкие и длинные режущие инструменты и обеспечивают отличный обзор, чтобы вы могли контролировать процесс резки.

Вертикальные станки лучше всего подходят для врезных работ, мелких деталей, небольших серий и прецизионных деталей.

Существуют еще два типа вертикальных фрезерных станков с ЧПУ: револьверно-фрезерные станки и станочные фрезерные станки.

Основное различие между этими двумя стилями заключается в том, как детали перемещаются по .

На револьверном станке шпиндель и станина перемещаются перпендикулярно и параллельно оси, в то время как на фрезерных станках станины перемещают только стол перпендикулярно оси. Из-за этого большинство компаний предпочитают револьверные машины, поскольку они обладают большей универсальностью.

Револьверные станки лучше всего подходят для небольших проектов и отлично подходят для фрезерования точных мелких деталей. В качестве альтернативы, жесткость станины и большая рама делают ее идеальной для фрезерования крупных деталей.

Горизонтальные фрезерные станки с ЧПУ , как и следовало ожидать, имеют горизонтальный обрабатывающий центр (HMC) и шпиндель, который удерживает режущие инструменты горизонтально, а не вертикально.

Горизонтальные инструменты короче и толще и используются для более глубоких и тяжелых резов, чем вертикальные инструменты. Горизонтальные мельницы фактически были созданы первыми, и именно благодаря созданию навесного оборудования и модификаций появилась вертикальная мельница.

Горизонтальные фрезерные станки с ЧПУ лучше всего подходят для обработки длинных материалов, таких как нарезание зубчатых колес и прорезание канавок и пазов в заготовках. Он предназначен для работы с более тяжелыми материалами и деталями.

Сколько стоит фрезерный станок с ЧПУ?

Фрезерные станки с ЧПУ начального уровня начинаются примерно с 2000 долларов США, а затем доходят до +40 000 долларов США для более продвинутых фрезерных станков.

Однако в эту цену включена машина, а также управляющее программное обеспечение, используемое для машины. Более дорогие фрезерные станки с ЧПУ работают на промышленном уровне и будут включать расширенные функции, такие как автоматическая смена инструмента и дополнительные оси.

Тем, кто хочет использовать фрезерный станок с ЧПУ дома, лучше всего придерживаться станков начального уровня, таких как TAIG, которые мы перечислили, или использовать фрезерный станок с ЧПУ, если вы хотите сэкономить пару долларов.

Горизонтальное и вертикальное фрезерование: в чем их отличия

Фрезерование — это распространенный производственный процесс, при котором вращающийся инструмент удаляет материал из неподвижной заготовки и обеспечивает получение деталей с желаемой отделкой. Хотя операция фрезерования является базовой, существуют различные типы фрезерных станков, и наиболее важная характеристика основана на ориентации режущего инструмента.

Как горизонтально-фрезерные, так и вертикально-фрезерные станки обладают уникальными эксплуатационными характеристиками, которые делают их подходящими для конкретных операций и областей применения. В следующем тексте будут рассмотрены различия между вертикально-фрезерными станками и горизонтальными фрезерными станками, а также обсуждены их преимущества и недостатки.

Краткий обзор вертикально-фрезерных станков

Вертикально-фрезерные станки являются наиболее распространенной установкой, в которой режущий инструмент находится в вертикальной ориентации. Инструмент прижимается к неподвижной заготовке и удаляет материал в соответствии с вашими проектными требованиями. В промышленности довольно распространены два типа установок вертикального фрезерования.

Револьверно-фрезерные станки

Револьверно-фрезерная установка обычно используется для мелких деталей. В этой установке шпиндель с режущим инструментом остается неподвижным, а станина револьверной головки может двигаться как горизонтально, так и вертикально.

Фрезерные станки с станиной

Фрезерные станки с станиной более распространены, особенно в традиционных механических мастерских. В этой установке шпиндель может двигаться вертикально, а станина — горизонтально. Комбинируя эти движения, вы можете легко создавать канавки, отверстия и различные другие элементы.

Краткий обзор горизонтально-фрезерных станков

Горизонтально-фрезерные станки немного отличаются. Основные операции остаются прежними. У вас по-прежнему будет стационарная заготовка и вращающийся инструмент. Однако ориентация инструмента будет иметь горизонтальную ориентацию.

Как правило, эти фрезерные станки чаще используются в тех случаях, когда вы имеете дело с более крупными деталями или более глубокими резами. Конструкция надплечья и горизонтальное вращение инструмента обеспечивают большую мощность резания и более быстрое выполнение операций, но в результате обеспечивают точность. Однако достижения в технологии ЧПУ означают, что в центрах горизонтально-фрезерных станков эта проблема больше не возникает.

Еще одна важная вещь, которую следует отметить в отношении горизонтальных машин, — это их способность работать с углами. Если вы используете универсальный стол с горизонтальной установкой, вы гарантируете, что резак может подходить к заготовке под разными углами и лучше обрабатывать более сложные конструкции.

Преимущества и недостатки вертикальных фрезерных станков с ЧПУ

Вертикальные обрабатывающие центры с ЧПУ имеют ряд преимуществ и недостатков, которые делают их подходящими для различных работ. Большинство преимуществ вертикальной установки связано с более низкой стоимостью и доступностью машины. Точно так же ограничения связаны с геометрической конструкцией и режущими способностями инструмента.

Вот краткий обзор плюсов и минусов вертикально-фрезерной установки.

Профи

• Доступность:  Установки вертикального фрезерования довольно популярны в отрасли из-за более низких требований к обслуживанию и затрат. Эти машины легко доступны во многих производственных магазинах, и вы можете легко найти специалистов, которые смогут справиться с требованиями вертикальной машины.
• Снижение затрат:  Вертикальная машина легко доступна и имеет меньшие затраты, что облегчает малым предприятиям инвестирование в нее и запуск производственного процесса.
• Простота в работе:  Другим преимуществом вертикального фрезерования является простота в эксплуатации. Вертикальная мельница обеспечивает большую наглядность для пользователей и даже требует более низких требований к программированию, чем ее горизонтальные аналоги.
• Мелкосерийное производство:  Из-за их относительной простоты и низкой стоимости вертикальные мельницы являются предпочтительным методом для небольших объемов и быстрых работ. Более того, вам даже не придется тратить слишком много времени на программирование и другие действия по планированию, что еще больше сокращает время выполнения заказа.

Минусы

• Более низкая производительность:  Мы уже обсуждали, что вертикальные фрезы имеют более низкую скорость съема материала и не могут работать с крупными деталями. Из-за этого вертикальная мельница всегда будет иметь меньшую производительность по сравнению с горизонтальной машиной.
• Ограниченная глубина резания:  Инструмент для вертикальной резки довольно нестабилен и может сильно раскачиваться при более глубоком резе. Из-за этого вы не сможете обрабатывать более сложные детали и канавки большей глубины. В таких случаях возможности резки, которые вертикальные машины приносят на стол, являются недостатком для многих операций.

Преимущества и недостатки горизонтальных фрезерных станков с ЧПУ

Подобно вертикальной установке, горизонтальные фрезерные станки являются предпочтительным выбором для различных применений. В основном режущая способность их инструмента и другие возможности делают их подходящими для крупномасштабных работ с более высокими производственными требованиями. Кроме того, ограничения системы в основном связаны с более высокими затратами на покупку и обслуживание машин.

Вот краткий обзор плюсов и минусов горизонтальной фрезерной установки.

Профи

• Лучшая эвакуация стружки:  Металлическая стружка, образующаяся в процессе резки, может плавиться на поверхности и вызывать небольшие дефекты, которые могут потребовать последующей обработки. Горизонтальные фрезы отбрасывают стружку от заготовки, поэтому можно получить материал с исключительной отделкой.
• Повышенная стабильность:  Режущий инструмент в горизонтальных станках толще и короче, что снижает вибрацию и повышает устойчивость при глубокой резке.
• Возможность обработки сложных форм:  Горизонтальные фрезерные станки позволяют обрабатывать различные углы и позволяют использовать комбинацию надстроек для облегчения производства сложных форм, с которыми не может справиться вертикальная фрезерная установка.
• Более высокая производительность:  Более высокая скорость съема материала, улучшенная эвакуация стружки и возможность выполнять более глубокие резы за один проход позволяют добиться большего за более короткое время и поддерживать высокую производительность.

Минусы

• Дорого:  По сравнению с вертикальным станком, горизонтальные фрезерные установки довольно дороги с точки зрения как начального капитала, так и затрат на техническое обслуживание. Вот почему вы найдете их только в крупномасштабных производственных установках. Для малого бизнеса услуги механической обработки с ЧПУ являются лучшей альтернативой, которая не требует от вашего бизнеса каких-либо значительных финансовых вложений.
• Труднее найти обученных операторов:  Помимо высоких первоначальных затрат и затрат на техническое обслуживание, вам также будет сложнее найти обученных операторов, имеющих опыт работы с горизонтально-фрезерным станком. Причина проста. Поскольку таких машин мало, лишь несколько человек имеют реальный практический опыт работы с ними.

Горизонтальные и вертикальные фрезерные станки: основные отличия

Как уже говорилось ранее, как горизонтальный, так и вертикальный подходы имеют много общего. Основными причинами являются основные принципы процесса фрезерования. Они остаются прежними.

Однако есть некоторые существенные отличия, которые также влияют на операции и результаты. Вот основные отличия вертикального и горизонтального фрезерования.

Ориентация шпинделя

Это, пожалуй, самая большая разница между двумя установками. Ориентация шпинделя определяет, как фреза взаимодействует с заготовкой. Как следует из их названий, оба типа станков имеют разную ориентацию, что позволяет вам иметь либо точность, которую предлагает вертикальная обработка, либо глубину, которую обеспечивает горизонтальная установка.

Геометрия инструмента

Еще одно отличие заключается в геометрии инструмента. Вертикально-фрезерные станки имеют цилиндрический инструмент, который одновременно длинный и тонкий. Напротив, горизонтальные станки имеют более короткие и толстые инструменты, которые могут выполнять более глубокие пропилы и работать с более крупными заготовками. Как правило, эти геометрические характеристики напрямую влияют на характеристики резки, которые мы обсудим далее.

Характеристики резания и точность

Геометрия инструмента напрямую влияет на характеристики и результаты резания. Вертикальный инструмент более точен для небольших заготовок, но также имеет существенные недостатки. Вертикальным инструментом нельзя делать более глубокие пропилы, потому что он начинает вибрировать и вызывать отклонения от дизайна. Горизонтальные инструменты, с другой стороны, короче и толще, что придает им устойчивость, чтобы выдерживать сопротивление при создании более глубоких разрезов.

Стоимость каждой машины

Вертикальные машины дешевле по сравнению с их горизонтальными аналогами. Вот почему вертикальные машины более распространены во всем мире. Кроме того, эксплуатация и техническое обслуживание вертикальных машин также проще, что делает их более подходящим выбором для небольших операций.

Горизонтальные машины, с другой стороны, дороже покупать и обслуживать. Кроме того, специалистов, которые могут работать с этими станками, не хватает, что еще больше увеличивает общие затраты на обработку с ЧПУ. Тем не менее, эти машины тоже важны. Вот почему многие производственные компании инвестируют в них после того, как они установили свое присутствие в бизнесе.

Скорость съема материала

Что касается скорости съема, то горизонтально-фрезерные станки работают намного лучше, чем их вертикальные аналоги, благодаря их высокой стабильности и способности производить более глубокие резы. Как правило, вертикальные станки популярны для ограниченных операций, таких как торцовка и обработка канавок, потому что в этих случаях пропилы не слишком глубокие, и вы также можете быть точными. Однако этот ограниченный потенциал резания, естественно, означает, что скорость удаления будет ниже.

Количество сторон для обработки

Мы уже обсуждали, как горизонтальные станки позволяют подходить к заготовке под разными углами и с разных сторон. По сравнению с этим вертикальные инструменты работают в одной плоскости.

Кроме того, горизонтальная установка больше подходит для сложных и настраиваемых заданий. Вы также можете добавить определенные надстройки и другие функции в горизонтальную настройку. Эти вещи недоступны в вертикальной мельнице, что ограничивает количество операций, которые вы можете выполнять.

Основные факторы выбора между вертикальными и горизонтальными станками

И вертикальные, и горизонтальные фрезерные станки подходят для различных задач. Но правильный выбор для вас зависит от нескольких факторов, таких как размер, форма, необходимое время и, наконец, общий бюджет, который у вас есть.

Например, вертикальная установка идеальна для небольших заготовок. Вертикальные инструменты имеют цилиндрическую форму и небольшие размеры, что позволяет точно нацеливаться на нужные области. Однако слишком глубоко заходить нельзя, так как вертикальные инструменты предназначены для операций на поверхности. Даже когда вы создаете канавки с помощью вертикального станка, всегда рекомендуется делать несколько оборотов, удаляя при каждом проходе небольшой слой.

В случае горизонтального станка вышеупомянутой проблемы не существует. Режущий инструмент может работать с более крупными заготовками, а исключительная скорость съема материала поможет вам достичь желаемых результатов в кратчайшие сроки.

Наконец, общий бюджет — еще один важный фактор, который следует учитывать. Если вы устанавливаете всю установку в собственной мастерской, то важно помнить, что горизонтально-фрезерные станки дороже покупать и обслуживать. Если вы решите обратиться в службу обработки с ЧПУ, то общая стоимость установки и обслуживания этих станков станет спорным вопросом.

RapidDirect: центр лучших услуг по обработке с ЧПУ

Покупка оборудования с ЧПУ может обойтись очень дорого, особенно когда речь идет о горизонтально-фрезерных станках. Услуги по обработке с ЧПУ могут быть ответом для вас, поскольку они позволяют вам иметь доступ к лучшим услугам, не тратя огромные суммы на покупку необходимого оборудования.

Когда речь идет о лучших услугах по обработке с ЧПУ на рынке, RapidDirect является одним из наиболее естественных вариантов. RapidDirect также дает вам доступ к самой опытной команде с разносторонним опытом работы на мировом рынке. Наша опытная команда стремится предоставить вам всестороннее обслуживание, где наши специалисты также могут помочь оптимизировать дизайн.

Это еще не все, наш современный производственный онлайн-портал оснащен автоматическими функциями, где все, что вам нужно сделать, это загрузить файл проекта САПР , чтобы получить мгновенное предложение.

Часто задаваемые вопросы

1 – Какие существуют типы фрезерных станков?

Существует несколько типов фрезерных станков , кроме горизонтального и вертикального фрезерного станка , например, фрезерные станки с колонной , C-образная рама фрезерные станки , станина фрезерные станки и т.  д. Однако наиболее важная характеристика зависит от ориентации инструмента, которая оставляет вам либо вертикальный , либо горизонтальный фрезерный станок .

2 – Каковы основные компоненты горизонтально-фрезерного станка?

Колонна: конструктивная опора для всего станка, удерживающая резервуар для масла и насос, смазывающий шпиндель.
Колено: корпус узла зубчатой ​​передачи внутри фрезерного станка
Универсальный стол: Этот стол используется для закрепления заготовки. Это также позволяет вам подходить под разными углами.
Шпиндель: Удерживает и поддерживает режущий инструмент фрезерного станка.
Нависающий рычаг: горизонтальная балка на верхней грани колонны для создания достаточного зазора между конструкцией и инструментом.

3 – В чем основное отличие горизонтально-фрезерного станка от вертикально-фрезерного станка ?

Основное различие между двумя типами станков заключается в ориентации инструмента. Вертикальные станки имеют цилиндрический инструмент, который вращается вокруг оси, перпендикулярной к заготовке, а горизонтальный инструмент вращается вокруг оси вокруг поверхности детали.

4 – Каковы ограничения фрезерных станков с ЧПУ?

Как правило, фрезерные станки с ЧПУ имеют несколько ограничений из-за размера, движения оси, степени свободы и возможностей инструмента. Помимо этого, общая стоимость фрезерного станка с ЧПУ является еще одним важным ограничением фрезерных станков с ЧПУ.

Вертикальные фрезерные станки и фрезерные станки с ЧПУ Как их транспортировать

Фрезы используются для сверления, растачивания и нарезания зубчатых колес, резьбы и пазов в металлургической промышленности. Роторные фрезы на этих станках выполняют множество небольших отдельных надрезов в заготовке, чтобы придать ей соответствующую форму. Хотя фрезерование имеет различные цели, оно в основном используется для вырезания негабаритных, круглых и прямоугольных отверстий для серийного оборудования в аэрокосмической, медицинской и автомобильной промышленности.

Фрезерные станки производят обработанные детали, обычно из стали или алюминия, хотя они также могут изготавливать детали из пластика или дерева. С момента своего создания в начале 1800-х годов эти машины прошли путь от ручных операций до сложных разновидностей с ЧПУ, управляемых компьютером. Транспортировка фрезерных станков, как и большинства промышленного и производственного оборудования, требует специализированных грузовых перевозок.

Различные размеры фрезерных станков, которые мы отправляем

Различные фрезерные станки имеют различные функции в зависимости от типа управления, ориентации шпинделя, количества осей, назначения и источника питания. Средний фрезерный станок весит от 60 000 до 9 г.0000 фунтов и оснащен режущими барабанами шириной примерно 7 футов, оснащенными двигателями мощностью от 600 до 800 л.с.

В то время как настольные станки можно упаковать в коробку и транспортировать, транспортировка фрезерного станка большего размера требует его разборки. Ниже приведены наиболее распространенные типы фрезерных станков, требующих грузовых перевозок:

• Тип колена и стойки: Этот промышленный фрезерный станок обеспечивает вертикальное перемещение заготовки, расположенной в основании. Седло, прикрепленное к его вертикальной колонне, может двигаться в поперечном направлении.
• Универсальный фрезерный станок: Столы на этих станках могут поворачиваться на угол до 45 градусов под любым углом для выполнения винтовых фрезерных операций. Он подходит для фрезерования плоскостей, фасок и канавок.
• Стационарная платформа или Тип изготовления: Как следует из названия, эта машина имеет жесткую платформу, прикрепленную к машине. Он выполняет операции резки, перемещаясь в горизонтальном или вертикальном направлениях.
• A Строгальный станок Тип: Промышленный фрезерный станок, несущий заготовку и скользящую крестовину с вращающимися фрезами, особенно используемый для тяжелого строгания.
• Специальный тип: Способен выполнять специальные задачи, которые не могут выполнять другие фрезерные станки; у них есть приспособления для перемещения заготовки или инструмента в разных направлениях и вращения фрезы.

Грузовые перевозки Обычные фрезерные станки: пошаговое руководство

Перевозка крупногабаритных предметов, таких как обычные фрезерные станки, не похожа на доставку небольших деталей или настольных фрезерных станков, которые можно легко упаковать в ящики. Если вы хотите перевезти фрезерный станок, вам необходимо сделать следующее:

• Разборка: Снимите съемные детали, такие как ручки и рукоятки, и упакуйте их отдельно.
• Чистота: Убедитесь, что на машине и ее деталях нет мусора и инструментов и принадлежностей.
• Регулировка: Опустите колено и поверните голову. Если возможно, защитите эти части упаковочным пенопластом, прокладкой или одеялами.
• Крепление: Прикрепите машину болтами к поддону или дну ящика, чтобы она не сдвинулась во время транспортировки. Вы также можете использовать стандартные храповые ремни для дополнительной безопасности.
• Термоусадочная пленка: Оберните весь поддон термоусадочной пленкой, чтобы закрепить фрезерный станок на поддоне. Если вы создаете свою палитру, убедитесь, что машина закреплена внутри и снабжена мягкой подкладкой, чтобы она не ударялась о края ящика во время транспортировки.

Всегда уточняйте у своего экспедитора его характеристики. Если ваша упаковка не в порядке, водитель может отказать в перевозке вашего фрезерного станка. Кроме того, важно убедиться, что вы указали правильные размеры и вес; в противном случае вы можете столкнуться с корректировками счетов.

Руководство по транспортировке фрезерных станков с ЧПУ

Транспортировка станков часто требует использования грузовика со ступенчатой ​​платформой для перевозки потенциально длинного, негабаритного и широкого груза. Грузовики со ступенчатой ​​платформой позволяют перевозить грузы высотой до 10 футов без необходимости запрашивать разрешения на превышение высоты. В Cowtown Express мы поставляем следующие прицепы, облегчающие погрузку и разгрузку мельничных машин.

• Стандартный прицеп со ступенчатой ​​платформой (откидная платформа)
• Раздвижной прицеп с открытой платформой
• 3-осный прицеп с открытой платформой
• 3-осный прицеп с выдвижной ступенчатой ​​платформой

Как перемещать вертикальный фрезерный станок

Необходимо знать, как безопасно перемещать вертикальный фрезерный станок, поскольку он весит более 2000 фунтов и представляет серьезную опасность, если неправильно обработанный. Следует тщательно продумать логистику этого процесса, чтобы обеспечить безопасность фрезерного станка. Перемещение машин начинается с удаления любых мелких деталей, чтобы не повредить их во время транспортировки машины. Затем выполните следующие действия при боковой загрузке фрезерных станков:

• Вилы следует поднять и разложить так, чтобы они поместились вокруг колонны.
• Обязательно подъезжайте так, чтобы вилки едва прошли мимо барана.
• Между вилками и цилиндром следует использовать деревянные или резиновые прокладки, чтобы создать трение и уменьшить вероятность скольжения.
• Между задней частью вил и мельницей следует использовать деревянные брусья, чтобы мельница не скользила.
• Грузовой ремень должен быть обернут вокруг мельницы и прикреплен к мачте, чтобы предотвратить соскальзывание мельницы с вилочного погрузчика.

После того, как вы зафиксировали фрезерный станок, обязательно расчистите путь, чтобы обезопасить рабочих на тот случай, если оборудование не останется там, где оно должно быть.

Варианты обслуживания грузовым транспортом для перевозки фрезерного станка

Независимо от размера вашего настольного станка или простого горизонтально-фрезерного станка, уважаемая транспортно-экспедиторская компания поможет вам определить, какой вариант обслуживания грузовиком лучше всего подходит для перевозки тяжелых грузов. Большинство грузовых компаний предлагают услуги специального грузовика, меньшего количества грузовиков или грузовых автомобилей. В рамках этого процесса очень важно предоставить им следующую информацию:

1. Какой тип фрезерного станка вы отправляете?
2. Доставка или самовывоз осуществляется в жилом или промышленном районе?
3. Вам нужны подъемные ворота в пункте выдачи и/или по адресу доставки?
4. Сколько весит груз по плотности?

Отдельный выделенный грузовик

При использовании этой услуги в грузовик не загружается дополнительный груз, что повышает безопасность и сокращает время доставки, поскольку грузовик предназначен только для вашего груза.

Один выделенный грузовик позволяет вам определять время вывоза и доставки в соответствии с вашими потребностями, особенно если время имеет решающее значение.

В зависимости от размера вашего фрезерного станка для этой услуги премиум-класса может потребоваться бригада водителей. Несмотря на то, что это самый дорогой, это самый безопасный и наиболее настраиваемый вариант.

Служба загрузки грузовиков

С помощью этой стандартной услуги вы можете указать график погрузки и доставки; однако к вашему грузу могут быть добавлены другие грузы, если это не противоречит времени доставки. Эта услуга обеспечивает контроль над вашим графиком и является более экономичной, но сопряжена с несколько более высоким риском, так как ваш фрезерный станок может путешествовать с другими товарами.

Услуга «Меньше, чем грузовик» (LTL)

Этот метод позволяет нескольким грузоотправителям совместно использовать место в одном грузовике и является более рентабельным, чем два предыдущих, поскольку несколько сторон платят за свою часть места в трейлере.

Надлежащая упаковка вашего фрезерного станка имеет решающее значение, если вы используете этот метод, так как ваш груз может потребовать обработки при перемещении в несколько прицепов до прибытия в пункт назначения. Хотя это редкость, этот более дешевый вариант транспортировки не лишен риска и потенциальной задержки доставки.

Заключение

Транспортировка фрезерных станков остается проблемой. Неправильная подготовка и меры безопасности могут привести к несчастным случаям. К счастью, Cowtown Express поддержит вас. Наша грузовая транспортная компания имеет более чем 35-летний опыт работы в области перевозки тяжелых грузов, и фрезерные машины не являются исключением.

Мы здесь, чтобы помочь, хотите ли вы узнать, как перевезти вертикально-фрезерный станок по всей стране, или вам нужно ускорить машину для срочного ремонта. Наш большой автопарк вмещает грузы всех размеров, а наши опытные и сертифицированные водители обязательно доставят вашу машину вовремя. Готов к отправке? Получите предложение по грузовым перевозкам уже сегодня!

Различия между 3-, 4- и 5-осевым фрезерованием

Различия между 3-, 4- и 5-осевым фрезерованием поначалу могут сбивать с толку. Мы создали это руководство, чтобы помочь вам понять, как работает каждый из них и какой из них лучше всего соответствует вашим потребностям.

Что такое фрезерование?

Начнем с основ. Фрезерование — это субтрактивный производственный процесс, в котором для удаления материала с заготовки используются вращающиеся фрезы. Другими словами, это то, как вы создаете объекты, формируя их из других материалов. Фрезерные станки можно разделить на три типа: вертикально-фрезерные станки, горизонтально-фрезерные станки и токарные станки.

В наши дни большинство операций по механической обработке сочетают в себе несколько типов станков для достижения более высокой точности и прецизионности. Фрезерование относится только к этим методам резки с помощью станков. Хотя есть и более общие виды обработки, которые включают сверление, шлифование и протяжку, а также токарную обработку. Так что же все это значит? Давайте посмотрим на каждого в отдельности!

Токарные станки

Токарные станки одного из этих типов представляют собой 3-осевые станки с ЧПУ. 3-осевые токарные станки с ЧПУ поворачивают блок материала вокруг основного шпинделя, который проходит вертикально вдоль оси Z. Токарный станок с ЧПУ обычно использует только две другие оси. Это включает в себя один, который проходит слева направо, и другой, который проходит вдоль плоскости, перпендикулярной плоскостям X и Y. Оба они прикреплены к поворотным механизмам, называемым стойками для инструментов.

Третья ось используется для различных функций, включая нарезание резьбы, сверление отверстий и добавление или удаление материала из деталей в процессе производства. Поскольку 3-осевой токарный станок с ЧПУ не может самостоятельно вращаться, он не может создавать объекты с деталями меньше одного дюйма (25 мм) в диаметре. Хотя это ограничивает возможности машины, механикам редко нужны такие мелкие детали, поскольку большинство производителей нацелены на клиентскую базу.

Горизонтально-фрезерные станки

Горизонтально-фрезерные станки с ЧПУ отлично подходят для многих отраслей промышленности, таких как прецизионная обработка, аэрокосмическая, ядерная и другие отрасли! Они имеют полную ось X/Y с поворотным столом, а также ось X/Z. Поворотный стол помогает вам каждый раз добиваться идеальных операций фрезерования. То, какая нагрузка требуется для вашей работы или в какой отрасли вы работаете, определит потребность в мощности машины для правильного и эффективного выполнения проекта.

Если вам нужна помощь в обслуживании ЧПУ, свяжитесь с нами сегодня. Один из наших опытных инженеров ответит на любые вопросы, которые могут у вас возникнуть о вашем следующем проекте, и поможет составить для вас индивидуальное предложение.

Вертикально-фрезерный станок

Вертикально-фрезерный станок с ЧПУ — ценные рабочие лошадки в арсенале металлообрабатывающего оборудования. Они способны генерировать точность и мощность, которые намного превосходят возможности ручной машины. Тем не менее, их стоимость гораздо более доступна для большинства мастерских, чем токарные станки с ЧПУ или горизонтальные обрабатывающие центры.

Эти машины существуют уже несколько десятилетий и со временем приобретают все большее значение, поскольку все больше магазинов автоматизируют свои производственные процессы. Здесь мы рассмотрим некоторые различия между 3-осевыми, 4-осевыми и 5-осевыми вертикально-фрезерными станками.

Разница между трехосным и четырехосным фрезерованием

В трехосевом фрезерном станке есть три оси движения — оси X, Y и Z. Ось X означает вверх/вниз, ось Y означает влево/вправо, а ось Z означает вперед, назад. Четвертая ось позволяет осуществлять дополнительное перемещение сразу по всем трем осям, что дает возможность делать на детали 3D-фрезерование.

Это полезно при сверлении нескольких отверстий вдоль края, которые не идеально совпадают друг с другом; после того, как просверлено одно отверстие, вдоль этого края можно добавить дополнительные без необходимости изменения положения заготовки.

Что такое 3D-фрезерование?

Вернемся к 3D-фрезерованию. 3D-фрезерование — это тип процесса обработки с ЧПУ, который включает использование компьютерного программного обеспечения для отправки сигналов на фрезерный станок с ЧПУ, который позволяет детали вращаться и перемещаться по 3 осям (X, Y, Z). Машинисты чаще всего используют 3D-фрезерование для грубой резки форм из сырья или вырезания мелких деталей на поверхности.

В станке в качестве режущего инструмента используется вращающееся долото или концевая фреза, которая вращается с высокой скоростью (20 000 об/мин) и перемещается по одной из трех линейных осей. В зависимости от того, с какой деталью вы работаете, 3D-фрезерование может выполняться как в металле, так и в пластике.

Так зачем кому-то выходить за рамки простого 3D-фрезерования? На самом деле существует довольно много причин, по которым кто-то может захотеть рассмотреть возможность перехода на 4-осевую и 5-осевую обработку: большой шаг вперед по сравнению с базовым 3D-фрезерованием: 5-осевые станки позволяют изменять как длину, так и ширину объекта во время производства, что, по сути, дает вы свобода, когда придет время закончить свои части.

Разница между 4-осевым и 5-осевым фрезерованием

5-осевые станки похожи на фрезерные станки с ЧПУ и имеют шпиндель вместе с четырьмя осями, но они также имеют дополнительную ось вращения, которая позволяет деталям свободно вращаться в дополнение к перемещению их из стороны в сторону, вверх и вниз или в любом направлении вокруг центральной точки.

Дополнительная вращающаяся ось дает больше возможностей для творчества, поскольку позволяет гравировать, врезать или фрезеровать детали со всех сторон, а не только с одной стороны, как при использовании четырех осей станка с ЧПУ. Хотя оба типа станков могут выполнять схожие функции, 3-осевые и 4-осевые фрезерные станки делают это по-разному.

3-осевые фрезерные станки используют три подвижных рычага, которые перемещаются друг перед другом в отдельных плоскостях X, Y и Z. Они обеспечивают движение, в то время как 4-осевые фрезерные станки используют все три рычага. Это включает в себя четвертую руку, которая движется в плоскости А. Это позволяет легко вращаться вокруг осей X/Y/Z. Поскольку эти два разных типа работают по-разному, существуют также некоторые различия в том, как они обращаются с материалами.

Каковы преимущества использования 5-осевого фрезерования?

В отличие от 3-х и 4-х осевых фрезерных станков, 5-осевой станок обеспечивает большую гибкость конструкции. С пятью осями движения вы можете легко перемещаться по любому углу или поверхности. Это позволяет создавать продукты, которые были бы невозможны на традиционном 3-х или 4-х осевом станке. Кроме того, 3-х и 4-х осевые станки имеют в своем распоряжении только два режущих инструмента. Один инструмент с горизонтальным шпинделем всегда располагается над другим вертикальным инструментом на вертлюге.

Так что, если вы хотите вырезать что-то вроде яблока с помощью фрезерного станка с ЧПУ, вам придется делать всю работу с помощью горизонтального шпинделя. Это включает в себя сохранение идеальной параллельности по осям X, Y и Z, а также постоянный контакт с вашим материалом.

Однако на 5-осевом станке всего 3 инструмента. К ним относятся один вертикальный инструмент и два горизонтальных шпинделя. Это означает, что гораздо более сложные разрезы могут быть выполнены с большей точностью благодаря возможности использовать оба прямых угла на одном куске материала.

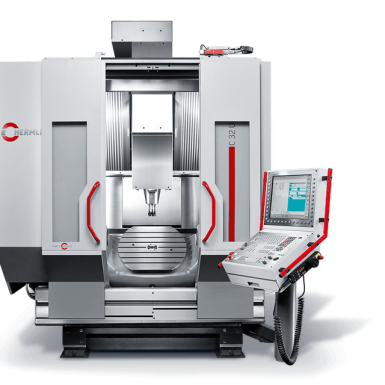

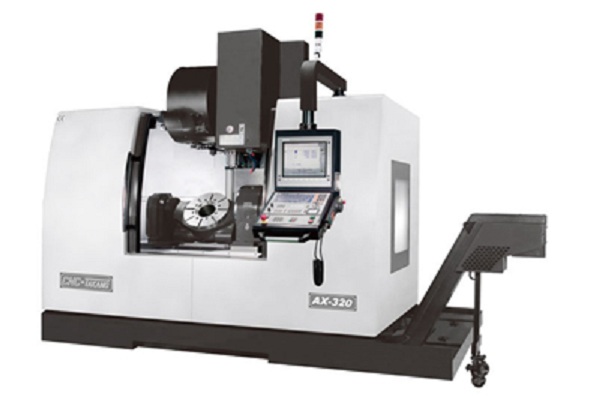

Что такое 5-осевой обрабатывающий центр с ЧПУ?

Пятиосевой станок имеет подвижную головку, которая может вращаться по пяти различным осям. Таким образом, он может выполнять ряд вращательных и линейных движений для создания сложных форм из металла, пластика и других материалов в таких приложениях, как детали самолетов, электронные устройства и товары народного потребления. 5-осевой обрабатывающий центр с ЧПУ не только обеспечивает большую гибкость для изготовления объектов различной формы, но также позволяет работать на более высоких скоростях благодаря своим прецизионным возможностям.

Чем больше подвижных осей, тем больше и тяжелее эти станки, чем их трехосевые аналоги. Большинство 5-осевых станков считаются горизонтально-расточными станками, потому что во время обработки они в основном полагаются на вращательное движение, а не на прямолинейный путь. Существуют примеры вертикальных 4-осевых фрезерных центров на автомобильных сборочных линиях.

5-осевое фрезерование

Машинист может использовать 5-осевое фрезерование для создания любого сложного контура. Это особенно полезно в приложениях для изготовления пресс-форм, таких как инструменты для литья под давлением и литья под давлением. Есть сложные 3D-формы, которые необходимо воспроизвести. Они также могут использовать пятиосевое фрезерование для нескольких деталей сборки одновременно на одном материале.

Используя многоосевую систему, они могут легко выполнять сложные отливки и глубокие карманы. Они позволяют перемещать каждый из ваших режущих инструментов в пространстве. Больше нет ограничений на то, как далеко вы можете проникнуть в заготовку или над ней, не разрушая подшипники шпинделя. Поскольку пятиосевые станки стали более распространенными, многие компании, которые регулярно выполняют большие объемы 3D-фрезерования, используют их. Сюда входят производители инструментов, аэрокосмические компании, медицинские исследовательские центры и университеты — вот лишь некоторые примеры.

Контакты PartsBadger Для нестандартных деталей

PartsBadger — это компания, в которой работают одни из лучших машинистов и моделистов! Они предоставляют услуги 3D-печати, лазерной резки и обработки с ЧПУ с одними из самых быстрых сроков выполнения работ в городе. Если вы ищете высококачественные детали, свяжитесь с PartsBadger сегодня!

Станки с ЧПУ для горизонтального и вертикального фрезерования

Автор: Southern Fabricating Machinery Sales | Опубликовано: 26 октября 2020 г.

Инструментальные станки с ЧПУ и вертикальные обрабатывающие центры,

Станки с ЧПУ

Существует широкий выбор фрезерных станков. Некоторые из них очень универсальны и используются для множества различных операций обработки, другие очень специализированы для работы с определенными материалами или типами деталей. Два станка, которые мы рассмотрим, — это вертикальный и горизонтальный фрезерные станки с ЧПУ, а также их применение. Оба делают в основном одно и то же, но они просто построены немного по-разному.

Что такое фрезерный станок с ЧПУ?

Аббревиатура ЧПУ означает компьютерное числовое управление, которое, проще говоря, автоматизирует движения и шпиндель станка с ЧПУ, как вертикального, так и горизонтального. Станок с ЧПУ/компьютером может работать быстрее и намного точнее, чем его предшественники, ручные фрезерные станки. Оба они работают с процессом взятия куска металла или другого материала и удаления материала, чтобы придать желаемую форму с ожидаемым допуском.

Все автоматизированные машины управления движением состоят из трех основных компонентов: функции управления, системы привода или движения и системы обратной связи. После программирования он может создавать любые формы из любого количества твердых материалов.

Основы станков с ЧПУ для горизонтального фрезерования

Горизонтально-фрезерный станок представляет собой тип станка со шпинделем, параллельным рабочему столу. Чаще всего используется для выполнения различных плоскостей, наклонных плоскостей и пазов цилиндрическими фрезами. , дисковые фрезы, угловые фрезы, формовочные фрезы, концевые фрезы и многое другое.

Горизонтально-фрезерные станки не используют фиксированный шпиндель. Это означает, что несколько фрез могут быть установлены на горизонтальном шпинделе поперек стола, когда горизонтальная оправка проходит по всей длине станины.

Вращающийся режущий инструмент прижимается к заготовке и удаляет излишки материала из детали, чтобы сделать то, на что он запрограммирован. Некоторые горизонтальные станки имеют встроенный поворотный стол, который позволяет выполнять фрезерование под разными углами или позволяет машине выполнять контурную обработку вместе с вращением стола.

Преимущества горизонтального обрабатывающего центра:

• • Возможность 4-сторонней обработки
  • Автоматизация / устройство смены паллет в комплекте
  • Чипсы Свободно падают из рабочей зоны
  • Более высокая режущая способность благодаря жесткости станка.

Недостатки горизонтального обрабатывающего центра

• • Стоимость
  • Меньшая рабочая зона
  • Более высокая стоимость крепления.
  • Пространство. Как правило, HMC имеют большую площадь для той же рабочей области, что и предложение VMC.

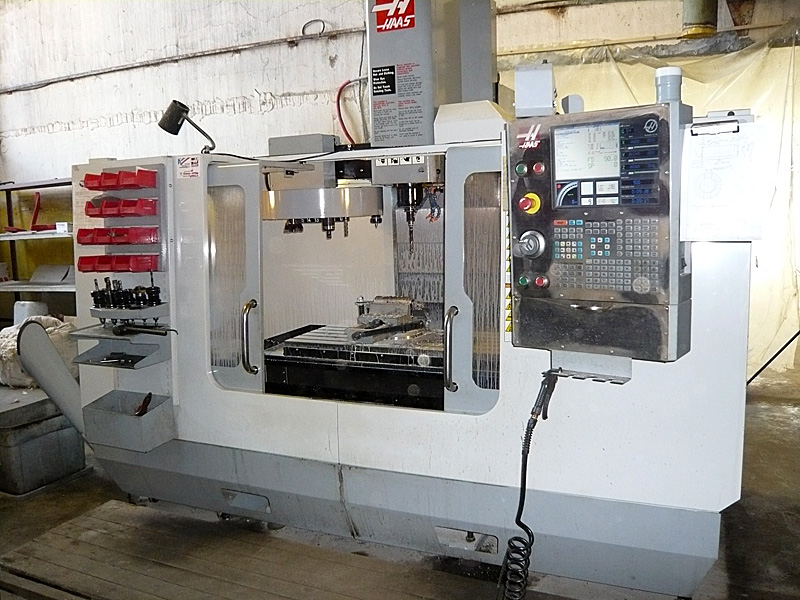

Основы станков с ЧПУ для вертикального фрезерования

Вертикальные обрабатывающие центры являются наиболее популярным фрезерным оборудованием, используемым в производстве. Как правило, они стоят меньше, чем горизонтальные обрабатывающие центры, что делает их более выгодным вложением для вашего цеха, но они немного уступают производственным станкам.

Их более низкая цена означает более высокий доход, а также возможность распространить эту экономию на клиентов. Это также означает, что будет больше подготовленных операторов для управления машинами. Их легко программировать и запускать, поэтому они не съедают много времени на настройку и тратят больше времени на производство. Они являются более популярным выбором для более простых работ.

Преимущества вертикального фрезерования:

• • Инвестиционные затраты
  • Гибкость
  • Доступ к рабочей зоне
  • Больше операторов, знакомых с

Недостатки вертикального обрабатывающего центра

• • Дополнительная поворотная ось уменьшает пространство для перемещения и ограничивает грузоподъемность
  • Обработка только с 1 стороны за установ (без дополнительной оси вращения)
  • Стружка/стружка накапливаются в рабочей зоне, требуя остановки работы для очистки.
  • Возможности обработки обычно меньше из-за меньшей жесткости.

Как выбрать лучшие станки с ЧПУ в соответствии с вашими потребностями

Выбор машины зависит от того, для чего она вам больше всего нужна. Если ваши проекты более сложные, требуют более высокой производительности, то горизонтально-фрезерный станок справится с этим лучше. Горизонтальные станки также лучше подходят для работы с большими и очень тяжелыми материалами и изготовления изделий, требующих обработки с нескольких сторон или в нескольких плоскостях.

Вертикальные станки лучше подходят для изготовления изделий, для которых требуется обработка только одной стороны. Они также проще и менее сложны внутренне, потому что шпиндель не должен быть рассчитан на движение в двух направлениях.

Просмотреть ассортимент станков с ЧПУ для горизонтального и вертикального фрезерования SFM

Пожалуйста, ознакомьтесь с нашим ассортиментом всех наших новых и бывших в употреблении машин.
