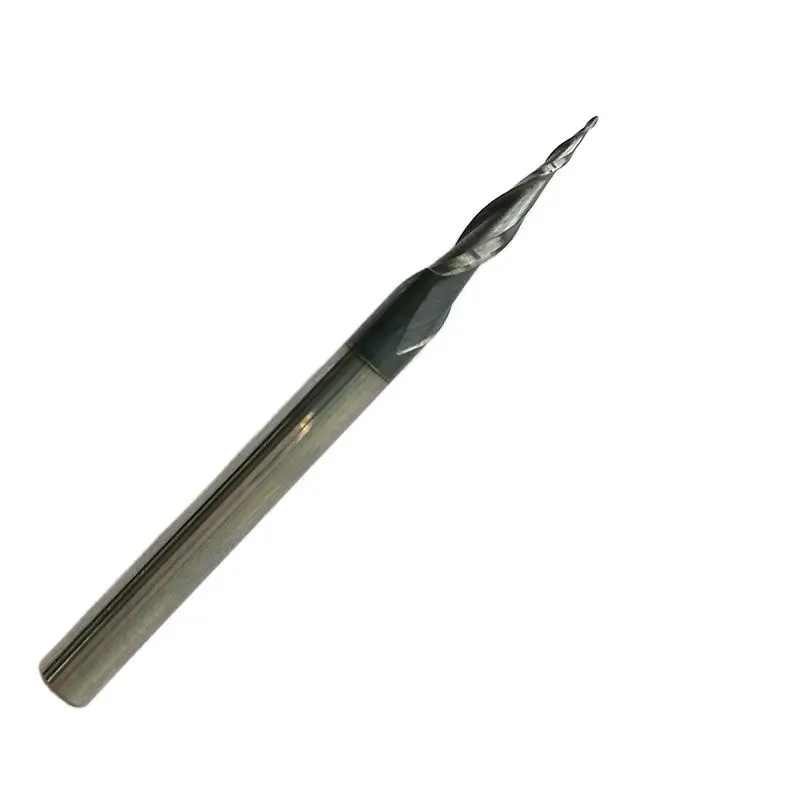

Фрезы конические сферические: Фреза коническая сферическая R0,25X15,3X3,175DX50
Содержание
инженер поможет — Фреза конусная
В этой статье мы рассмотрим конические фрезы, которые имеют конструктивную особенность – форма конуса. Также, фрезы имеют маленький диаметр кончика. Это их и отличает от других видов фрез. Такую фрезу, преимущественно, изготавливают из карбида вольфрама. Благодаря конусности режущей части такие фрезы имеют довольно высокую жесткость при процессе резания, что позволяет достигать высоких показателей точности и стойкости.
Особенности работы
При работе с коническими фрезами на станках с ЧПУ очень важно точно прописать геометрические параметры кончика фрезы. Это позволяет достигать очень высоких показателей формы обработанной поверхности, т.к. основная задача использования такого инструмента это получение 3D поверхностей. Также этот инструмент позволяет производить обработку на глубину значительно превышающую диаметр ее хвостовика. Поэтому при ее использовании можно не применять в тех. процессе черновую обработку, что существенно снижает стоимость изготовления продукции.
Эта интересная особенность также позволяет уменьшить парк станочного оборудования, вследсвии своей универсальности, т.е. ее можно использовать как на маленьких и слабомощных станках, так и на мощных станочных комплексах.
Особенности геометрии
По типу конические фрезы в академических источниках относятся к концевым фрезам. По самой конструкции чаще бывают цельными, что связано с высокими нагрузками при процессе резания. Сердцевина у них равномерно утолщается к концевику, а глубина канавки уменьшается.
По геометрии торца бывают
— Сферические
— С плоским торцем
Сферические фрезы с конической режущей частью бывают только с четным количеством зубьев. Это связано с особенностями геометрии перемычким торца. Подточка фрезы подрезается S образной подточкой, что позволяет обеспечить минимальное резание в центре фрезы.
Фрезы с торцом в виде сферы могут работать с осевой и продольной подачей, что также нужно учитывать при разработке тех.
процесса обработки.
При осевой подаче фреза с сферическим торцем фрезается в деталь и работая зубьями на торце. Ее работа в этом случае похожа на работу обычного сверла. При работе с продольной подачей коническая фреза перемещается перпендикулярно своей оси и режет зубьями расположенными на боковой поверхности режущей части.
Конические фрезы в магазинах продаются с углами заточки режущей части 15, 36, 60, 90 градусов. Выбор угла в большей части зависит от требований к геометрии получаемой детали и ее твердости. так с увеличением угла увеличивается твердость материала которого можно обработать этой фрезой.
Если Вам например нужно получить отверстие, например с углом в 60 градусов, то лучше чем использовать фрезу с этим же углом просто не придумаешь.
Передние и задние угла на режущем инструменте, нужно выбирать из тех же соображений как и у обычной фрезы.
Чем тверже обрабатываемый материал, тем меньше передний угол и больше задний.
оптимально для твердых материалов (нержавейка, титановые сплавы и подобные) использовать фрезы с передним углом 3-6 и задним 10-12 градусов. для обработки мягких материалов (например алюминий) или материалов со сливной стружкой лучше всего использовать фрезу с передним углом 8-10 градусов и задним углом в 15 -20 градусов. Ну и конечно фрезы с дополнительным покрытием имеют значительно большую стойкость, что позволяет использовать их в значительной степени без оглядки на углы резания.
Для примера приведу некоторые варианты конических фрез

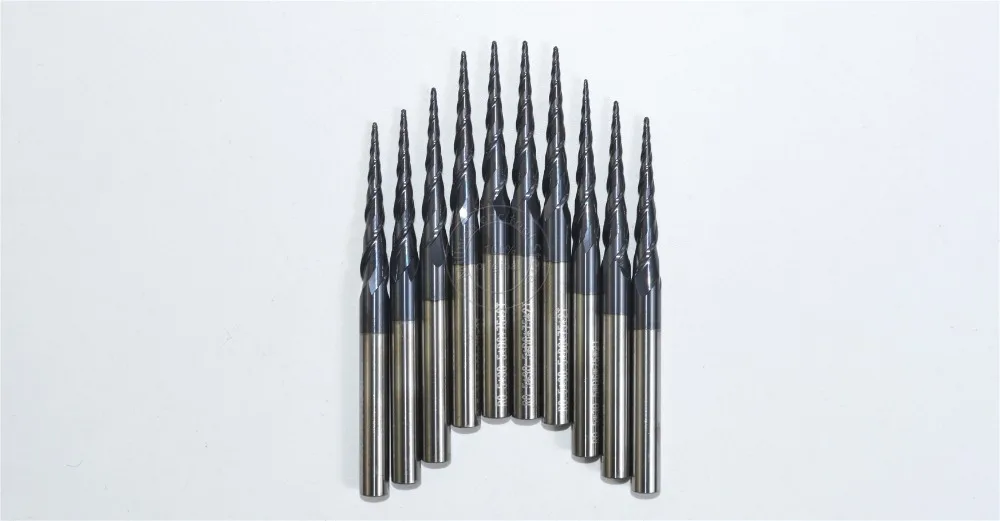

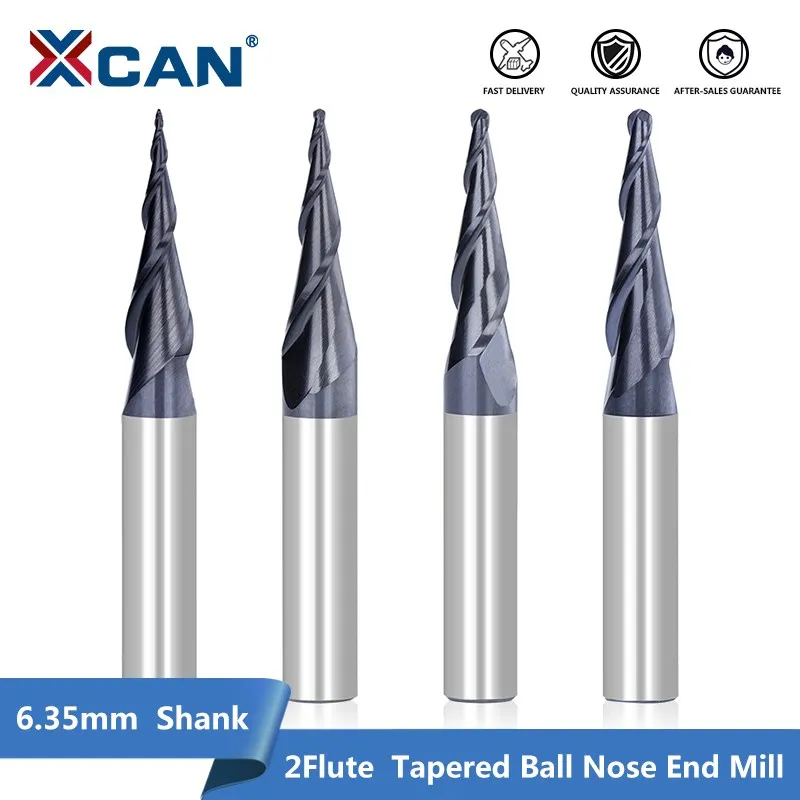

Итак, начнем с твердосплавных конических шаровых фрез.
K2QXJ

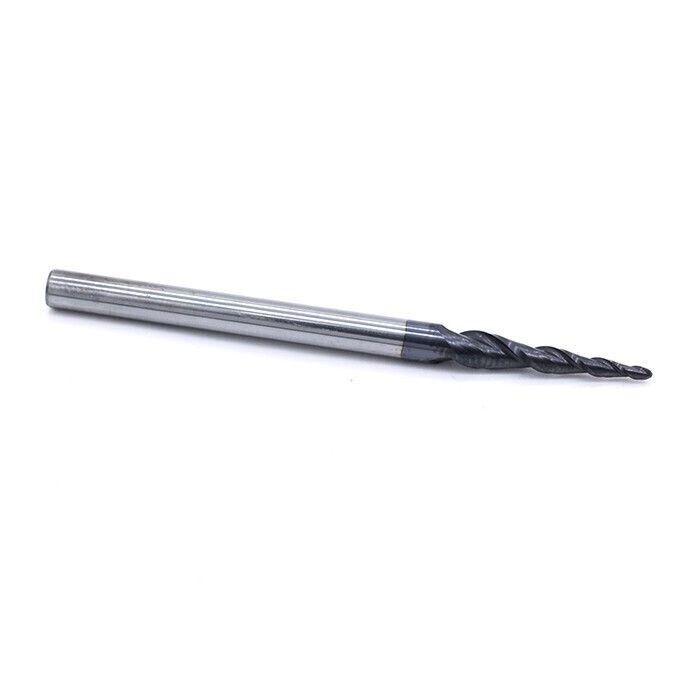

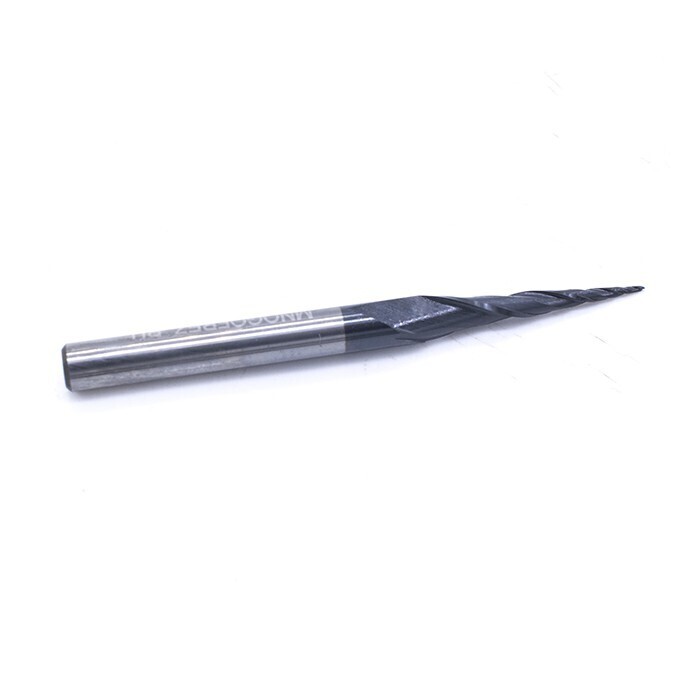

Фреза твердосплавная коническая шаровая двухзаходная.
Такую фрезу применяют для операций, подразумевающих обрабатывать глубокие рельефы (там, где черновая обработка отсутствует). Высокой прочности фрезы, имеющей маленький диаметр кончика, способствует форма конуса.
Обычно, для изготовления такой фрезы, используют карбид вольфрама с твердостью 55 HRC.
Рабочая поверхность фрезы может иметь диаметр 0.2 — 8 миллиметров.
K2QXР — фреза твердосплавная коническая шаровая 2х заходная, имеющая покрытие.
Эти конические фрезы прекрасно подойдут для обработки дерева, пластика, МДФ. А также, этими фрезами можно обрабатывать 3D объекты.
KS

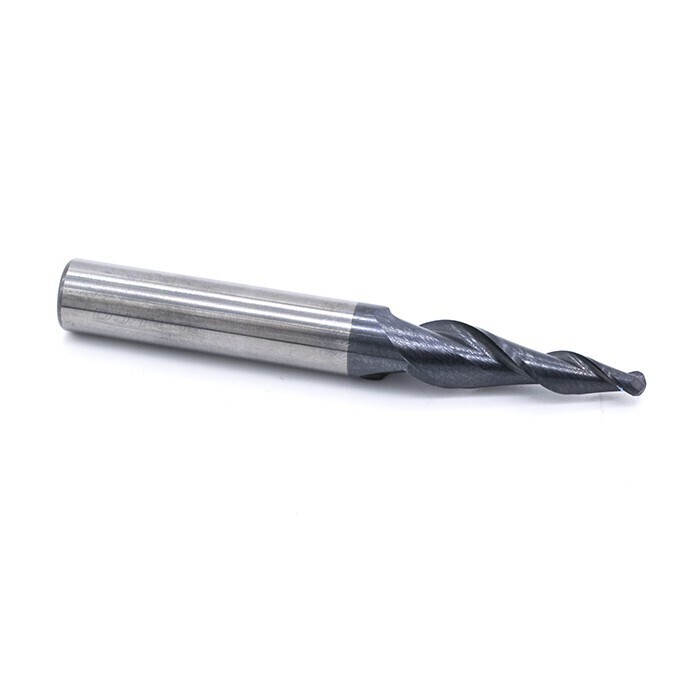

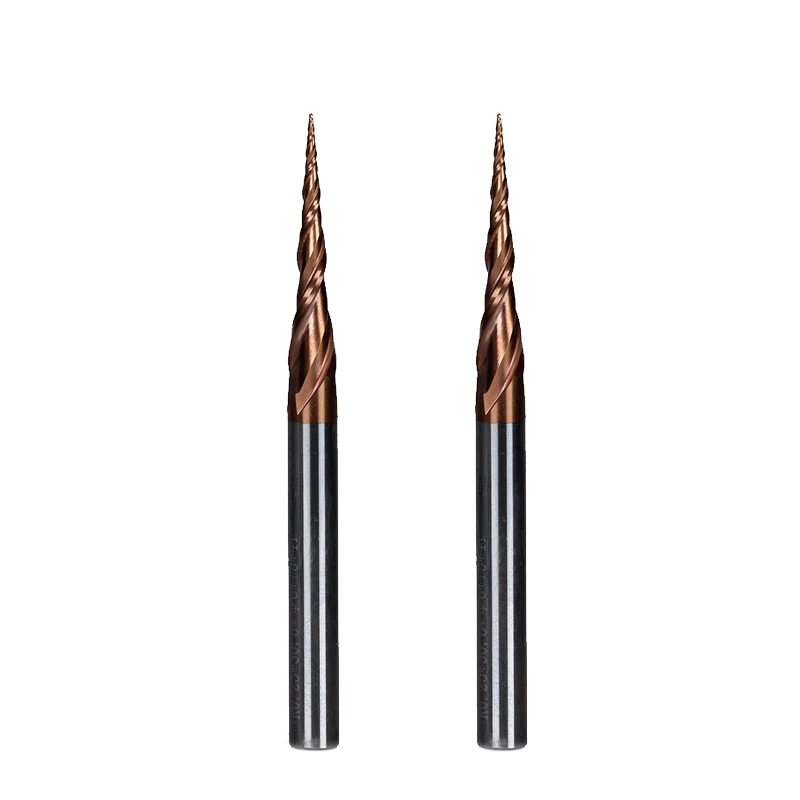

Является конической шаровой твердосплавной двухзаходной фрезой. Такой конической фрезой обрабатывают глубокие рельефы (черновая обработка отсутствует). Высокой прочности фрезы, имеющей маленький диаметр кончика, способствует форма конуса. Для изготовления этой фрезы в карбид вольфрама добавляют упрочняющие примеси.
Вообще, данные фрезы можно разделить на три вида. Соответственно, деление по принципу -марки сплава, которые предназначаются для операции «обработка» материалов, имеющих твердость:
— до 45 HRC;
— 55 HRC;
— 60 HRC.
Такой фрезой ведется обработка дерева, МДФ, пластика и невязких металлов.
KSP
Коническая шаровая твердосплавная двухзаходная фреза, твердость которой составляет 92 HRC.
Прочная и долговечная. На данный момент именно эти качества обеспечивают лидирующие позиции среди конических фрез. Благодаря высокой твердости сплава, фреза может похвастать превосходной износостойкостью и долговечностью. Например, несмотря на длительное использование фрезы, состояние режущей кромки остается хорошее — она острая.
Покрытие, снижающее трение, а также, выверенная форма кромки, препятствуют нагоранию обрабатываемого материала. Подачу рекомендуется подавать 0.025 — 0.075 миллиметров на зуб.
Что касается видов работ, которые можно выполнять такой конической фрезой, то можно отметить то, что ею можно обрабатывать глубокие рельефы (черновая обработка отсутствует) древесины (любой сорт), и производных материалов. Высокой прочности фрезы, имеющей маленький диаметр кончика, способствует форма конуса. Благодаря такой конфигурации, можно производить работу с большим вырезанием.
Конические торцевые фрезы K2LXJ также нашли свое применение.
K2LXJ
Является твердосплавной двухзаходной конической торцевой фрезой.
Такой фрезой обрабатываются глубокие рельефы (черновая обработка отсутствует). Высокой прочности фрезы, имеющей маленький диаметр кончика, способствует форма конуса.
Этой фрезой ведется обработка: дерева, поликарбоната, ДСП, АВС.
ZJ
Является конической твердосплавной фрезой.
Такая фреза способствует получению наклонного торца у детали, не привлекая 3D моделирование.
Этой фрезой ведется обработка дерева, ДСП и МДФ.
Фрезы конусные весьма работоспособны и при этом, их стоимость вполне приемлема. Так что можно спокойно приобретать такие фрезы для работ в мастерских и на предприятиях.
Конусные с прямой заточкой (сферические и торцевые)
www.TOPINCITY.ru > Фрезы > Конусные фрезы > Конусные с прямой заточкой
Предыдущий раздел Конусные 3D фрезы (серия 3А)
Следующий раздел 3D Конусный радиус (премиум)
| Название | Размеры (мм) | Ножей | Покрытие | Сплав | Цена | Купить | |||||
| d | r | α | h | L | D | ||||||
| Сферические конусные | |||||||||||
STR0. 25x15xD3.175 | 0.5 | 0.25 | 10° | 15.0 | 40 | 3.175 | 2 | – | Серия А | 400₽ | |
| STR0.5x15xD3.175 | 1.0 | 0.5 | 10° | 15.0 | 40 | 3.175 | 2 | – | Серия А | 400₽ | |
| STR1.0x15xD3.175 | 2.0 | 1.0 | 10° | 15.0 | 40 | 3.175 | 2 | – | Серия А | 400₽ | |
| STR0.25x25xD6 | 0.5 | 0.25 | 12° | 25.0 | 60 | 6.0 | 2 | – | Серия А | 720₽ | |
| STR0.5x25xD6 | 1.0 | 0.5 | 12° | 25.0 | 60 | 6.0 | 2 | – | Серия А | 720₽ | |
| STR0.75x25xD6 | 1.5 | 0.75 | 12° | 25.0 | 60 | 6. 0 | 2 | – | Серия А | 720₽ | ✘ |
| STR1.0x25xD6 | 2.0 | 1.0 | 12° | 25.0 | 60 | 6.0 | 2 | – | Серия А | 720₽ | ✘ |
| STR1.5x25xD6 | 3.0 | 1.5 | 12° | 25.0 | 60 | 6.0 | 2 | – | Серия А | 880₽ | ✘ |
| STR0.25x30xD6 | 0.5 | 0.25 | 12° | 30.0 | 70 | 6.0 | 2 | – | Серия А | 880₽ | |
| STR0.5x30xD6 | 1.0 | 0.5 | 12° | 30.0 | 70 | 6.0 | 2 | – | Серия А | 880₽ | |
| STR0.75x30xD6 | 1.5 | 0.75 | 12° | 30.0 | 70 | 6.0 | 2 | – | Серия А | 880₽ | ✘ |
| STR0.5x35xD6 | 1. 0 | 0.5 | 12° | 35.0 | 80 | 6.0 | 2 | – | Серия А | 960₽ | |
| STR0.75x35xD6 | 1.5 | 0.75 | 12° | 35.0 | 80 | 6.0 | 2 | – | Серия А | 960₽ | ✘ |
| STR1.0x35xD6 | 2.0 | 1.0 | 12° | 35.0 | 80 | 6.0 | 2 | – | Серия А | 960₽ | ✘ |
| STR1.5x35xD6 | 3.0-3.5 | 1.5-1.75 | 12° | 35.0 | 80 | 6.0 | 2 | – | Серия А | 960₽ | ✘ |
| Торцевые конусные | |||||||||||
| STM1.0x15xD3.175 | 1.0 | – | 10° | 15.0 | 40 | 3.175 | 2 | – | Серия А | 400₽ | |
| STM1.0x25xD6 | 1.0 | – | 12° | 25. 0 | 60 | 6.0 | 2 | – | Серия А | 720₽ | |
| STM1.0x35xD6 | 1.0 | – | 12° | 35.0 | 80 | 6.0 | 2 | – | Серия А | 960₽ | |
Назначение: Твёрдосплавные фрезы для 3D и 2D обработки древесины, пластиков, воска, цветных металлов.
Любители обработки древесины пользуйтесь таблицей режимов работы по дереву.

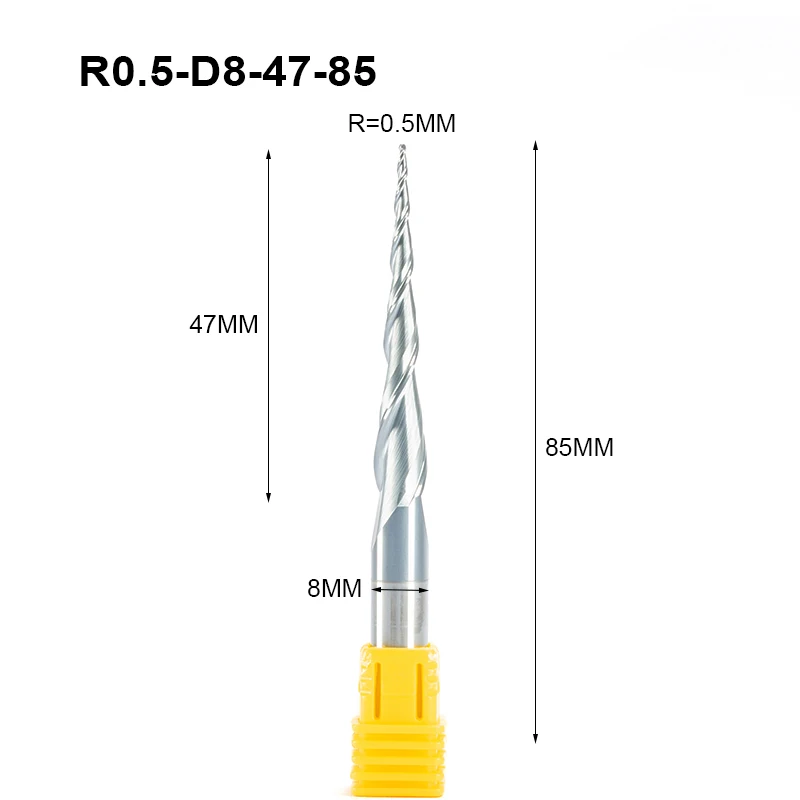

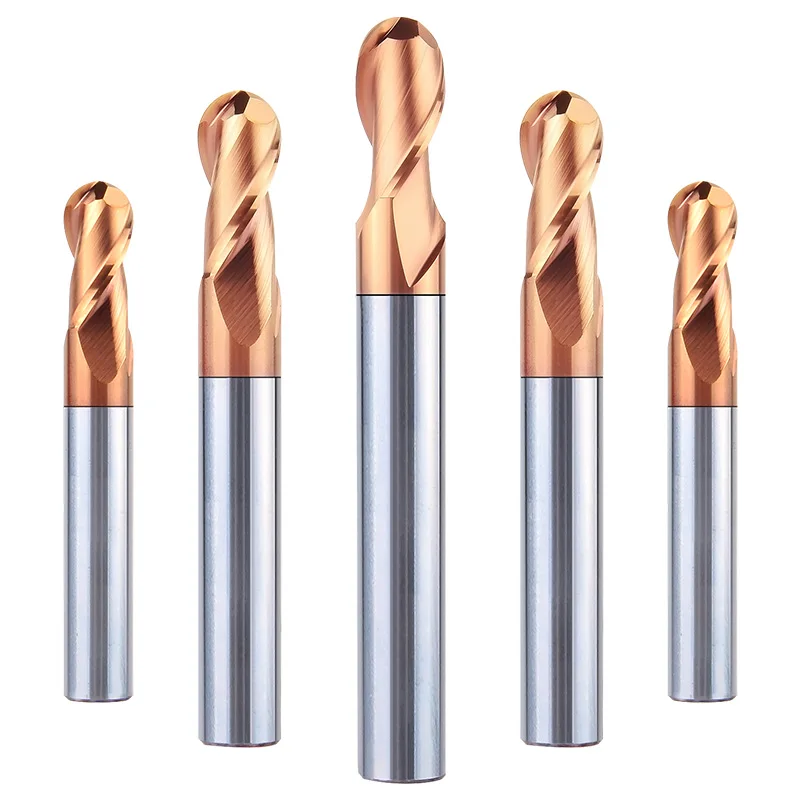

Концевая фреза с усиленным хвостовиком, коническим выходом 0,4° — 0,9° — 1,4°, сферической головкой, из сверхмелкозернистого твердого сплава — SRCA202192060
Концевые фрезы с усиленным хвостовиком, коническим выходом 0,4° — 0,9° — 1,4°, сферической головкой, из сверхмелкозернистого твердого металла высочайшего качества, для сухой обработки легированной, закаленной стали, стали с покрытием / HARD BLADE / подходят для отделки и ребер жесткости. Отличные результаты в любых условиях работы.
Благодаря нашему покрытию гарантируется защита инструмента даже при высоких температурах.
Артикул: SRCA202192060
Будьте первым кто оценит этот продукт
€38,12
Количество:
- Спецификация продукции
| Диаметр — д | 2 |
| Числовая флейта — Z | 2 |
| Угловой радиус — R | 1 |
| Общая длина — L | 60 |
| Длина реза — L1 | 4 |
| Длина сильфонного хвостовика — L2 | 20 |
| Диаметр хвостовика — Д | 6 |
| Угол конусности шейки — α | 0,9° |
| Форма | круглоносый |
| хвостовик | Усиленный конический выход |
| Угол спирали | 30° |
| Покрытие | Твердое лезвие — AlTiSiN (соединение алюминия, титана и кремния) |
Wuhan Reetec Conical Shape PDC Cutter Cratsten Carbide Carbide Spherical Comphice для лебителей руды
Хорошая абразивная сопротивление Domeed Polycrystalline Diamond Compact/Domed PDC кнопка
9000
119
1199999999999999999999999999999
.
111099
11999999999999999
119
.1.111099
.111099
.1.0112
Место происхождения: Wuhan, Китайская марка: REETEC
Материал: Алмазный и вольфрамовый сертификация карбида: ISO9001-2008
Тип: φ5mm-25 мм, пуля, параболлические, конические, сферические формы.
Тип машины: буровой инструмент0113 Гарантия: 6 месяцев
Применимые отрасли: производственные установки, строительные работы, энергетика и майнинга
Название продукта: резак PDC для инструментов для бурения в камне. Местериал: WC, Ni, Co, Diamond
Применение: инструменты для бурения каменного бурения
. Долото для бурового оборудования Tricone Bit
Преимущество: высокая ударопрочность/высокая износостойкость
Цвет: черный
Возможность поставки
Способность снабжения:
100000 штук/кусочки в месяц кнопки PDC
Упаковка и доставка
Детали упаковки
1. Комплексные поликристаллические алмазные реза , Сначала в пластиковой коробке, потом в картонной.
Порт
все материковые порты
Время выполнения заказа:
| Количество (Штук) | 1 — 500 | >500 |
| Приблиз. Время (дни) | 7 | для переговоров |
2. Введение продуктов
Wuhan Reetec Diamond Co., LTD был установлен 28 декабря 2002.
Основные продукты — основные продукты. Резцы PDC и вставки PDC с верхним куполом широко используются при бурении и разведке нефтяных месторождений, добыче угля, строительстве дорог и мостов.
Преимущества:
1. Опыт производства PDC более 17 лет
2. Алмазный слой 2,2±0,2 мм., 3 алмазных слоя.
3. Лаборатория, включающая машину VTL, прибор для испытания на удар и машину для термостабильности для проверки производительности резца PDC.
4. Эффективные полевые данные для поддержки исследований резцов PDC.
5. Низкая стоимость работников.
6. Мы производим только продукты PDC.
3. Спецификация резца PDC
| Product Type mm | Diameter | Height | Diamond Layer Thickness | Application | ||
| D101 | 6.421mm | 5.8 ММ | 1,5-2,2 мм | DTH BIT | ||
| D202 | 12 мм | 17,5 мм | 1,5-2,2 мм | |||
| D4049 900 мм | ||||||
| D404 9 900 ммм | ||||||
| .0027 | 14.15mm | 21mm | 1.5-2.2mm | |||
| D601 | 16.11mm | 22.09mm | 1.5-2.2mm | |||
| D702 | 18.18mm | 22.86mm | 1.5-2.2 mm | |||
| D807 | 19. 09mm | 26mm | 1.5-2.2mm | |||
| DL902 | 22mm | 34mm | 1.5-2.2mm | Mining bits/Conical picks | ||
| DL907 | 25.35mm | 34mm | 1.5-2.2mm | |||
| DL801 | 19.11mm | 22.86mm | 1.5-2.2mm | |||
| HD0411 | 6,4 мм | 6,35 мм | 1,5-2,2 мм | ТРИКОНА BIT0027 | 10.35mm | 1.5-2.2mm |
| HD0420 | 11.18mm | 11.91mm | 1.5-2.2mm | |||
| HD0284 | 14.36mm | 18.26mm | 1.5-2.2mm | |||
| HD0343 | 19.13mm | 25.4mm | 1.5-2.2mm | |||
| HD0807 | 15.95mm | 20. 62mm | 2.3±0.2mm | TH/ Super High Pressure PDC | ||
| 1313 | 13.44±0.03mm | 13±0.1mm | 2.3 ±0.2mm | |||
| 1613 | 15.88/16.00±0.03mm | 13±0.1mm | 2.3 ±0.2mm | |||
| 1616 | 15.88/16.00±0.03mm | 16±0.1mm | 2.3 ±0.2mm | |||
| 1916 | 19.05±0.03mm | 16±0.1mm | 2.3±0.2mm | |||
| Shaped PDC | Специальное использование |
4. Информация о компании
Wuhan Reetec Diamond Co., Ltd. (сокращенно Wuhan Reetec) является специализированной компанией, занимающейся исследованиями и разработками алмазных композитных материалов, проектированием и производством, основной продукцией. Резцы PDC и вставки PDC с верхним куполом широко используются в геологическом бурении и разведке нефтяных месторождений, добыче угля, строительстве дорог и мостов, а также в других областях износостойких инструментов.
При сильной поддержке со стороны системы исследований и разработок Kingdream Public Limited Company (сокращенно Kingdream) компания Wuhan Reetec Diamond Co., Ltd была основана и зарегистрирована в зоне развития новых технологий Восточного озера Ухань 28 декабря 2002 г. В 2006 г. Reetec прошла сертификацию системы менеджмента качества ISO9001-2000. В 2008 году Компания была признана Национальной Hi-Tech. Enterprise и прошла сертификацию обновления системы менеджмента качества ISO 9001-2008 в 2010 году.0006
Wuhan Reetec и Kingream создали лабораторию для улучшения характеристик материалов PDC.
Тестирование основных характеристик
Плотность PCD
Поверхностная сопротивление PCD
Магнитное свойство PCD
Содержание SO/FUNSTEN/CARBIDE и другие элементы
SEM Analysess of PCD. испытание PCD
Остаточное напряжение поверхности PCD
Свойство материала карбида субстрата
Тестирование макро -выступлений
VTL Тест
Абразивный тест
Испытание на удары
ТЕПРЕСКИ
Часто задаваемые вопросы
| Тип компании | Производитель |
| Founded in | 2002 |
| Sample Order | Accept |
| OEM | Available |
| Quality Control | Each product will be inspected in strict procedure before delivery |
| After- Служба продаж | В случае проблем с качеством товары могут быть возвращены или заменены.  |
