Механические гильотинные ножницы НЛ3429 (20х3150мм) от производителя ПАО Долина

Ножницы кривошипные листовые с наклонным ножом мод. НЛ3429 от завода «Долина» — высокое качество и доступная цена

Ножницы кривошипные листовые с наклонным ножом НЛ3429 от нашего завода — это гарантированная простота в эксплуатации такого оборудования, а также возможность получить безупречный результат в кратчайшие сроки.

Мы предлагаем вам механические гильотинные ножницы модели НЛ3429, которые идеально подходят для работы с металлом и другими материалами. В большинстве случаев такое оборудование используется для холодной резки металла полосового и листового. Однако подобные листовые ножницы НЛ3429 могут работать и с другими материалами, при этом, давая безупречно хороший результат.

Стандартная комплектация ножниц:

















Наименование

Обозначение

1

Станина

НЛ3429-11-001

2

Привод

НЛ3429-21-001

3

Вал промежуточный

НЛ3429-23-001

4

Привод механизма реза

НЛ3429-25-001

5

Механизм реза

НЛ3429-31-001

6

Балка прижимная

НЛ3429-32-001

7

Уравновешиватель

НЛ3429-33-001

8

Упор задний

НЛ3429-34-001

9

Механизм включения

НЛ3429-41-001

10

Ограждение муфты

НЛ3429-71-001

11

Ограждение привода

НЛ3429-72-001

12

Ограждение тормоза

НЛ3429-73-001

13

Ограждение зоны реза

НЛ3429-74-001

14

Система смазки

НЛ3429-81-001

15

Электрооборудование

НЛ3429-91-001

Где купить ножницы модели НЛ3429?

Ищете подобное оборудование? Тогда стоит отдать предпочтение компании, которой действительно можно доверять. Наш завод уделяет максимум внимания качеству своих изделий, поэтому каждые ножницы листовые кривошипные НЛ3429 — это гарантировано удачная покупка.

Преимущества сотрудничества с заводом «Долина»

  • Каждый наш клиент получает прозрачные и понятные условия сотрудничества. Уточнить, во сколько вам обойдется цена такой покупки, можно будет по контактным номерам телефонов, которые указаны на сайте.
  • Монтаж данного оборудования осуществляется усилиями опытных профессионалов. Уточнить стоимость этой услуги можно по контактным номерам телефонов.
  • Мы предлагаем вам профессиональное оборудование, усовершенствованное специально под требования промышленности.

На нашем сайте заказать такое оборудование, как гильотина механическая НЛ3429, вы можете максимально быстро и легко. В кратчайшие сроки вы получите понравившуюся вам гильотину, которую можете установить, как самостоятельно, так и усилиями наших специалистов. Провести пусконаладочные работы можно, ознакомившись с нашей инструкцией, либо же доверить их осуществление нашим сотрудникам.

  • Гарантия 12 месяцев
  • Ремонтная база
    Россия и СНГ
  • Доставка запчастей
    5-15 дней
  • Срок службы
    10-20 лет

Реальный внешний вид может немного отличаться от изображенного на страницах сайта. Возможны изменения технических характеристик товара в зависимости от модификации. Информация на данном сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.











Максимальное усилие реза, кН1180
Лист20×3150
Угол наклона подвижного ножа2º 20ʹ
Наименьшая длина отрезаемой полосы при работе с задним упором, мм80
Частота ходов ножа, мин-1
холостых, не менее30
при наибольших размерах отрезаемого листа, не более6
Габаритные размеры, мм4080×2200×2735
Масса, кг23000
Мощность главного привода, кВт45

Гильотинные ножницы кривошипные нд 3318, цена в Москве от компании НОВА Механика

НД3318
Ножницы гильотинные, кривошипные НД 3318

По Техническому Заданию заказчика ножницы модели НД могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.

Технические характеристики НД3318

Толщина разрезаемых листов с временным сопротивлением σвр = 500МПа,мм 6,3
Ширина разрезаемых листов, мм 2000
Частота ходов ножа, холостых, мин-1 50
Угол наклона подвижного ножа, α 1°30′
Длина листа отрезанного с упором, мм 600
Расстояние от верхней кромки нижнего ножа до уровня пола, мм 900
Расстояние между стойками в свету, мм 2270
Мощность электродвигателя, кВт 7,5
Длина 3125
Ширина 1600
Высота 1550
Масса, кг 4520

Ножницы серии «НД» с ручной настройкой зазора между ножами и ручным приводом заднего упора. Задний упор предназначен для установки заданного размера отрезаемой заготовки. Ножницы серии надежны в работе, просты в эксплуатации, несложны в ремонте. Обеспечивают высокую точность отрезаемых заготовок, деталей. Система смазки и электрооборудования позволяет их эксплуатацию в условиях низких температур, что невозможно при работе на гидравлических ножницах. Ввиду отсутствия подтекания масла, как это бывает при работе на гидравлических ножницах, обеспечивается чистота рабочей зоны ножниц. Назначение и область применения: Кривошипные листовые ножницы с наклонным ножом НД3318 предназначены для резки листового металла с пределом прочности 500МПа и с наибольшими размерами поперечного сечения 4,0х2000мм. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа. Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности.

Состав и комплект поставки гильотинных пневматических ножниц НД3318

Перечень составных частей ножниц НД3318

Позиция на рис Назначение Обозначение Количество на ножницы
1 Электрошкаф 92А.001 1
2 Конечный выключатель 41.001 1
3 Ограждение конечного выключателя 74.001 1
4 Пульт управления 93.001 1
5 Система смазки 81.001 1
7 Освещение линии реза 76.001 3
9 Воздухопровод 43.001 1
11 Прижимная балка 32.001 1
12 Ограждение ножевой балки 72. 001 1
14 Ограждение привода 73.001 1
15 Задний упор 34.001 1
16 Уравновешиватель 33.001 2
18 Станина 11.001 1
19 Ножевая балка 31.001 1
20 Защитная решетка 75.001 1
21 Привод 21.001 1
22 Редуктор червячный с муфтой-тормозом 22.001 1

За дополнительную плату по особому заказу:

6 Боковой упор 35.001 1
8 Ограждение станины 71.001 1
10 Передний упор 36. 001 1
13 Угловой упор 37.001 1
17 Датчики заднего упора 39.001 1
23 Рольганг Р-12 1
24 Транспортер ТЛ-88 1

Общий вид ножниц гильотинных пневматических НД3318 с обозначением составных частей

Комплект поставки НД3318 должен соответствовать нижеприведенной таблице

Обозначение Наименование Кол-во
НД3318-00-001 Ножницы в сборе. 1
  Шприц рычажно-плунжерный 1
Документы
НД3318-00-001РЭ Ножницы кривошипные с наклонным ножом НД3318 Руководство по эксплуатации. Список быстроизнашивающихся деталей. 1 1

Органы управления ножниц гильотинных пневматических НД3318

Расположение органов управления: кнопки «Пуск электродвигателя» (1), кнопки «Пуск муфты» (2), кнопки «Стоп непрерывного хода» (3), переключателя освещения зоны реза (4), кнопки «Общий стоп» (5), ключа-бирки (6), электрошкафа (7), электрической педали управления ножницами (8)

Кинематическая схема ножниц гильотинных пневматических НД3318

Привод в ножницах НД3318 осуществляется от электродвигателя (6) через клиноременную передачу (5) на маховик (4), соединенный муфтой-тормозом (3) с валом червяка. От вала червяка через червячную пару (12, 13) вращение передается на эксцентриковый вал (I) и ножевую балку (1). Перемещение заднего упора осуществляется с помощью маховичка (9), соединенного общим валом (II) с шестернями (8), которые перемещаются по рейкам (7).

Система смазки пневматических гильотинных ножниц НД3318

Смазка ножниц НД3318 должна осуществляться в строгом соответствии со схемой и указаниями, приведенными в таблице.

Точки смазки

Место смазки

Способ смазки

Марка смазки

Режим

смазки

Кол-во

1, 2

Опоры эксцентрикового вала









Шприцевой









ЦИАТИ-203

ГОСТ 8773-73









2-1 раз в смену

Т  4, 5 – 3,5куб. см;

остальные 5 – 5 куб. см в каждую точку

3, 4, 5, 6

Втулки левого и правого шатунов

7, 8

Направляющие ножевой  и прижимной балки

9, 10, 11, 12, 13, 14, 15, 16, 17, 18

Втулки уравновешивателей

1 куб.см в каждую точку

25, 26

Подшипники червячного вала

1 раз в три месяца

29

Подшипники маховика

30

Редуктор

Заливной

Масло И-40

ГОСТ 20799-88

1 раз в месяц

Работа на ножницах НД3318 при отсутствии смазки на трущихся поверхностях сборочных единиц ножниц не допускается.

Пневмосистема гильотинных ножниц НД3318

Сжатый воздух из общей магистрали поступает в ресивер (1). Затем через блок кондиционирования (2) и пневмораспределитель сдвоенный трехлинейный (3) к муфте-тормозу (4). В случае падения давления ниже допустимого срабатывает реле давления, размыкая электрическую цепь управления и замыкая цепь контрольной лампы. Давление воздуха, поступающего из общезаводской магистрали, должно быть не менее 0,5 МПа.

Возможные неисправности пневмосистемы гильотинных ножниц НД3318 и способы их устранения

Неисправность Вероятная причина Способ устранения
Падение давления в пневмосистеме без расхода сжатого воздуха Негерметичность разъемных соединений Проверить и в случае необходимости подтянуть винты на пвневмоаппаратах и уплотнить резьбовые соединения
Влаготделитель не очищает сжаты воздух Большое количество конденсата в стаканчике влагоотделителя. Спустить конденсат
Загрязнился металокерамический фильтр Снять и прочистить фильтр
Регулятор давления не обеспечивает нормального регулирования давления Неплотное прилегание клапана Проверить состояние резинового вкладыша клапана и при необходимости заменить его.
Защемление толкателя клапана при его движении в направляющей втулке Исправить поверхности толкателя клапана и втулки, а при необходимости заменить их
Маслораспылитель не подает распыленное масло Засорился дроссель или маслопроводные трубки Снять маслораспылитель и прочистить дроссель и маслопроводные трубки
В трехходовом сдвоенном сблокированном клапане нарушена синхронизация работы клапанов Установленные пружины имеют разные усилия Установить пружины с одинаковыми усилиями
При пневмоблокировке в электрической цепи не снимаются напряжения Вышел из строя один из выключателей Заменить выключатель

Работа основных составных частей гильотинных пневматических ножниц НД3318
Станина ножниц НД3318

Станина ножниц НД3318 является базовой сборочной единицей, имеет сборно-сварную конструкцию, состоящую из двух стоек (1) и (8), соединенных траверсой (2) и стяжкой (7). Стойки и траверса служат опорой для о стола (4) с прикрепленными нижними ножами (16). Направляющие (5) стоек вместе с прикрепленными к ним накладными (6) наклонены к плоскости стола под углом 870. Регулировка зазора между ножами ножевой балки и станины осуществляется перемещением стола с помощью установочных болтов. В сборочную конструкцию станины входит также эксцентриковый вал (9) с насажденными на нем эксцентриками (10) и шатунами (11), которые с помощью осей (15) соединяются с ножевой балкой. С внутренних сторон стоек (1) и (8) на осях (12) установлены рычаги (13), соединенные с ножевой балкой серьгами (14) с одной стороны и с уравновешивателями – с другой.

Привод ножниц НД3318

Привод ножниц НД3318 осуществляется от электродвигателя (2), установленного на качающейся плите (1), через клиноременную передачу (3) на маховик (4). Маховик ножниц установлен на червячном валу редуктора, установленного на правой стойке ножниц и с помощью пальцев связан с ведущими дисками муфты-тормоза.

Муфта-тормоз, приводной вал и червячный редуктор с муфтой-тормозом гильотинных пневматических ножниц НД3318

Муфта-тормоз ножниц НД3318 с пневматическим включением состоит из трех основных частей: ведущей – ведущие диски (6) муфты с фрикционными накладками (8), ведомой – ступица (12) с поршнем (13), цилиндр (11), перемещающийся вдоль оси опорных дисков (5) муфты и тормоза, нажимной диск (10) тормоза и промежуточный диск (7) муфты и тормозной – тормозной диск (9) с фрикционными накладками. Работа муфты-тормоза осуществляется следующим образом: сжатый воздух через воздухоподводящую головку (14) поступает в пневмокамеру (15), перемещает цилиндр (11) вдоль оси опорных дисков (5) в сторону муфты и зажимает ведущие диски (6), связанные с постоянно вращающимся маховиком (1) через пальцы (3), обеспечивая передачу крутящего момента через ступицу (12) на вал червяка (16). Червячный вал соединен с червячным колесом, состоящим из зубчатого венца (17) и ступицы (19). Червячное колесо через шлицевую втулку (20) соединено е эксцентриковым валом (21).

Ножевая балка гильотинных пневматических ножниц НД3318

Ножевая балка ножниц НД3318 имеет два выступа 1 и 3, с помощью которых при возврате в верхнее исходное положение ножевая балка приподнимает прижимную балку. Это жесткая конструкция сварного типа, состоящая из вертикального листа (8), горизонтального листа (5) и наклонного листа (6). С проушиной (7), приваренной к листу (8), соединяется шатун станины, благодаря чему, балка совершает возвратно-поступательное движение. Движение балки происходит в направляющих под углом 3′ к вертикальной плоскости. В нижней части ножевой балки имеется паз, в котором крепятся ножи (2, 4). Ножевая балка имеет два выступа (1) и (3), с помощью которых при возврате в верхнее исходное положение она приподнимает прижимную балку.

Прижимная балка гильотинных пневматических ножниц НД3318

Прижимная балка ножниц НД3318 взаимодействует с ножевой балкой. Высота прижимной балки над столом в верхнем положении регулируется винтами (11), которые упираются в выступы (12) ножевой балки. При совершении рабочего хода происходит одновременное опускание ножевой и прижимной балок. Прижим листа осуществляется за счет силы сжатия пружин (10) и собственного веса балки (8), причем сила сжатия пружин регулируется винтами (9).

Уравновешиватели гильотинных пневматических ножниц НД3318

На внутренних сторонах обеих стоек станины ножниц НД3318 установлены уравновешиватели, через штоки (1) связанные с рычагами станины. При опускании ножевой балки шток поднимается вверх и сжимает пружину (2), смонтированную с предварительным сжатием, поэтому даже в случае разладки тормоза ножевая балка удерживается в верхнем положении. За счет постоянно направленного усилия пружин все зазоры в сочленениях подвижных частей цепи «эксцентриковый вал — шатуны — ножевая балка — уравновешиватели» выбираются в одну сторону, что обеспечивает плавную работу ножниц. Действие уравновешивателей на ножевую балку направлено под углом 1500 к вертикали, ножевая балка постоянно прижата к направляющим станины, что обеспечивает постоянство зазора между ножами.

Задний упор гильотинных пневматических ножниц НД3318

Установка упорной линейки (8) на ширину отрезаемой полосы осуществляется путем вращения маховичка (1). Выверка линейки на параллельность нижнему ножу осуществляется вращением эксцентриков (7) после регулировки фиксируемых гайкой. Высота поднятия упора и зазор между упором и верхним ножом регулируются винтом (2).

Конечный выключатель ножниц НД3318

На левом конце эксцентрикового вала насажена втулка (2), с закрепленным на ней выступом, которого касается колесико конечного выключателя (1). Предназначен для управления электромагнитными вентилями трехходового сдвоенного сблокированного клапана.

Воздухопровод ножниц НД3318

Воздухопровод пневматических ножниц НД3318 состоит из пневматического блока (1), ресивера (2) и трехходового сдвоенного сблокированного клапана (3), соединенных линиями связи с муфтой-тормозом. Сжатый воздух, подводимый к включающим вентилям, проходит через фильтр (9). Под давлением сжатого воздуха поршни (6) поднимаются вверх, сжимают пружины (4) и перекрывают выхлопные отверстия. Одновременно поднимаются клапаны (2), сжимая пружины (1). Полости (I) и (II) соединяются. Полость (III) отключается, соединяя пневмосеть от ресивера с пневмоцилиндром муфты-тормоза, и происходит включение дисков муфты. После отключения муфты вентили перекрывают доступ сжатого воздуха в полость (IV), одновременно соединяя ее с атмосферой. При этом давление в полости (IV) падает, и поршни (6) под действием пружин (4) возвращаются в исходное положение, соединяя полость (II) с атмосферой. Сжатый воздух, выходя из полости, проходит через глушители (8). В это время пружины возвращают в исходное положение клапаны (2), перекрывая доступ сжатого воздуха из ресивера в муфту-тормоз и клапан. Муфта-тормоз отключается.

Освещение зоны реза

Освещение зоны реза ножниц НД3318 позволяет производить работу, связанную с разметкой листа.

Защитная решетка пневматических ножниц НД3318

Защитная решетка представляет собой состоящую из жестко связанных между собой вертикальных и горизонтальных планок рамку, прикрепленную к прижимной балке, что полностью преграждает доступ к ножам и прижиму и предохраняет от несчастных случаев при ремонте и техническом обслуживании станка.

ВНИМАНИЕ!

Категорически не допускается:

  • производить осмотр и ремонт электрооборудования при включенном вводном выключателе;
  • производить ремонт ножниц НД3318 при включенном электродвигателе  и вращающемся маховике;
  • производить наладку, регулировку, чистку и смазку ножниц на ходу;
  • работать на ножницах НД3318 со снятым ограждением приводов, маховика и воздухораспределителях;
  • совершать технологические операции, выполнение которых связано с превышением силовых и технологических возможностей ножниц НД3318;
  • работать на неисправных ножницах НД3318.

Электромеханическая гильотина – это мощное промышленное оборудование, способное резать листовой металл толщиной до 20 мм.

Наша компания предлагает приобрести гильотины известных торговых марок. Мы официально представляем на рынке России лучших мировых производителей.

·         По Свердловской области доставка осуществляется собственными курьерами, а клиентам из других регионов покупка отправляется с партнерскими транспортными товарами;

Машины для резки листового металла — механические ножницы под кривошипом

  •  механизированные ножницы под кривошипом
  •  Мощный сдвиг над кривошипом
  •  Гидравлические ножницы
  •  Торговые ножницы
  •  Круглоотрезной станок (ручной)
  •  Моторизованный станок для резки кругов
  • Прецизионные настольные ножницы (ручные)
  •  Мульти (с храповым механизмом)
  •  Машина для резки полос
  •  Кусачки для прокладок и переносные ножницы
  • Многоцелевые ручные ножницы с редуктором
  •  Универсальные ручные ножницы/перфораторы с редуктором
  • Станок для резки Z-образных профилей
  • Зубчатые ножницы
  •  Ручные ножницы
  •  Tor Steel/прутковый резак

МОЩНЫЕ НОЖНИЦЫ ПОД РУКОЯТКУ (SM-1)

Технические характеристики
Ширина мм 600 1270 1525 2030 2540
Толщина (МС) мм 2 2 2 2 2
Требуемая мощность л. с. 2 3 3 5 5
Ширина мм 3125 1270 1525 2030 2540 3125
Толщина (МС) мм 2 4 4 4 4 4
Требуемая мощность л.с. 7,5 5 5 7,5 7,5 10

МОЩНЫЕ НОЖНИЦЫ НА РУКОЯТКУ (SM-2)

Технические характеристики
Ширина мм 1270 1525 2030 2540 3125
Толщина (МС) мм 6 6 6 6 6
Требуемая мощность л.с. 7,5 10 10 12,5 15
Ширина мм 1525 2030 2540 3125 2030
Толщина (МС) мм 8 8 8 8 10
Требуемая мощность л. с. 12,5 12,5 15 20 15
Ширина мм 2540 3125 2030 2540 3125
Толщина (МС) мм 10 10 13 13 13
Требуемая мощность л.с. 20 25 20 25 30

ГИДРАВЛИЧЕСКИЕ НОЖНИЦЫ (SM-2A)

Технические характеристики
Ширина мм 600 1270 1525 2030 2540
Толщина (МС) мм 2 2 2 2 2
Требуемая мощность л.с. 2 3 3 5 5
Ширина мм 3125 1270 1525 2030 2540 3125
Толщина (МС) мм 2 4 4 4 4 4
Требуемая мощность л. с. 7,5 5 5 7,5 7,5 10

НОЖНИЦЫ ДЛЯ НОЖНИЦ (SM-3)

Технические характеристики
Длина лезвия Дюйм 12 18 24 36 40 48
Толщина (МС) СВГ 22 22 20 20 20 20

РУЧНАЯ КРУГОВАЯ РЕЗКА (SM-4)

Технические характеристики
Диаметр Крикле Дюйм от 3 до 14 от 3 до 18 от 3 до 24 от 4 до 36
Толщина (МС) шт. 20 20 18 18

МОТОРИЗОВАННАЯ МАШИНА ДЛЯ КРУГОВОЙ РЕЗКИ (SM-5)

Фиксированная/поворотная дуга
Технические характеристики
Диаметр круга Дюйм от 14 до 24 от 4 до 36 от 5 до 48 от 5 до 24
Толщина (МС) шт. 14 14 14 10
Требуемая мощность, л.с./об/мин л.с. 1/1440 1/1440 1/1440 2/960
Диаметр окружности Дюйм от 4 до 36 от 5 до 48 от 5 до 24 от 5 до 36
Толщина (МС) шт. 10 10 8 8
Требуемая мощность, л.с./об/мин л.с. 2/960 2/960 2/960 3/960

РУЧНЫЕ ТОЧНЫЕ НОЖНИЦЫ (SM-6)

Технические характеристики
Макс. ширина резания Дюйм 12 18 24
Максимальная толщина (МС) шт. 16 16 16

РУЧНЫЕ НОЖНИЦЫ (ХРАШЕВОГО ТИПА) SM-7

Технические характеристики
Модель   5С/-13-Р 5С/-16-Р
Пластины мм 13 16
Плоские стержни мм 13 16
Круглые стержни мм 28 32
Квадратные стержни мм 25 28
Уголки мм 7×75 8×90

МАШИНА ДЛЯ РЕЗКИ ПОЛОС (SM-8)

Технические характеристики
  С ручным управлением Ручной/моторизованный Ручной/моторизованный
Вместимость мм от 10 до 100 от 12 до 200 от 12 до 300
Толщина (МС) шт. 18 16 16
МОТОРИЗОВАННЫЙ
Вместимость мм от 12 до 200 от 12 до 300 от 12 до 200 от 12 до 300
Толщина (МС) шт. 16 16 10 10
Требуемая мощность л.с./об/мин 1/1440 1/1440 2/960 2/960

РЕЗАК ДЛЯ ПРОКЛАДОК И AMP; ПЕРЕНОСНЫЕ НОЖНИЦЫ

РЕЗАК ДЛЯ ПРОКЛАДОК (SM-9)

Доступный размер от 15 до 60 дюймов

ПЕРЕНОСНЫЕ НОЖНИЦЫ (SM-10)

МНОГОФУНКЦИОНАЛЬНЫЕ РУЧНЫЕ НОЖНИЦЫ С ПРИВОДОМ (SM-13)

Технические характеристики
Модель   8 каналов 10 каналов
Нарезки неограниченной длины
Пластины M. S. мм 8 10
Плоские мм 5×12 75×13
Круглый квадрат мм 18 24
Тройники мм 55×5 60×6
Уголки мм 62×6 75×7
Длина лезвий мм 175 175

РУЧНАЯ СТРЕЖКА/ПРОБИВКА С ПРИВОДОМ (SM-14)

Технические характеристики
Модель   8 КП 10 КП
Нарезки неограниченной длины
Пластины M.S. мм 8 10
Плоские мм 12 13
Круглый мм 20 24
Квадрат мм 18 22
Угол, Т и т. д. мм 60x60x6 75x75x6
Длина лезвий мм 175 175
Пробивка круглых отверстий M.S Dia мм 31×16, 24×14, 31×16, 24×14 37×16, 24×12, 37×16, 24×12

СТАНОК ДЛЯ РЕЗКИ СЕКЦИИ Z

Резка Z-образного сечения (SM-17)

Ручной станок для резки Z-образных профилей, подходящий для резки профилей F-7B и EZ-7 стальных окон и дверей под углом 45° в комплекте с лезвиями и ручкой.

ЗУБЧАТЫЕ НОЖНИЦЫ (SM-18)

Ручные ножницы с редуктором, подходящие для резки листов неограниченной длины

Технические характеристики
Модель   Г/5Р Г/3 л Г/6л Г/8л Г/БК 4/7R
Режет пластины из мягкой стали до мм 6 5 4 3 6 7
Макс. рез за один ход мм 150 240 325 425 240 125
Плоские до мм 40×7 50×6 50×5 50×4 50×8 75×8
округлить до мм 16
Длина лезвий (прибл.) мм 175 300 400 500 300 178

РУЧНЫЕ СТРИЖКИ (SM-19)

Подходит для резки листов неограниченной длины

Технические характеристики
Модель   3/3R 3/4R 3/5R 3/3 л
Режет пластины из мягкой стали до мм 3 4 5 3
Макс. рез за один ход мм 95 115 150 245
Плоские до мм 40×4 45×5 50×6 50×4
Длина лезвий (прибл.) мм 115 150 2000 300

TOR РЕЗАК ДЛЯ СТАЛИ/ПРУТКА

ТОР СТАЛЬНОЙ РЕЗАК (SM-22)

Вместимость до 25 мм

РЕЗКА ПРУТКА (SM-24)

Емкость: 12 мм / 25 мм / 30 мм

Моторизованная резка прутков (SM-23)
Модель   МБК-32
Отрезы до диаметра Torsteel мм 1×32
Количество ходов в минуту сек; 40
Требуемая мощность л.с. 3

Кривошипные ножницы

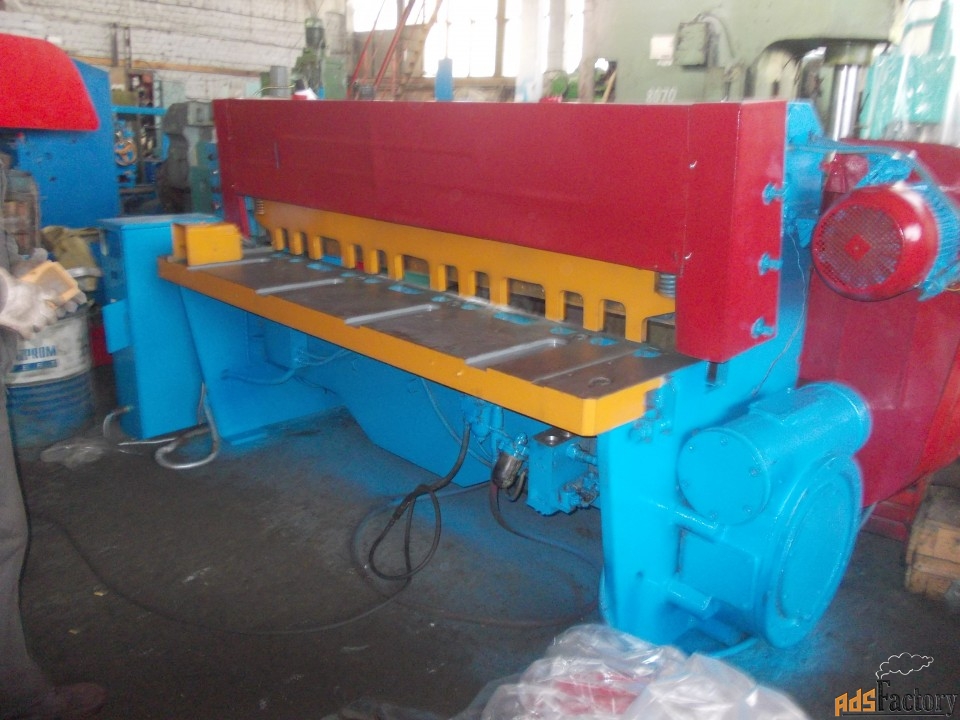

Foreman Machine Tools Pvt. Ltd. Гильотинные ножницы были спроектированы и разработаны с использованием метода структурного анализа для непрерывного производства, точности и повторяемости.

  • Шестерня и защита колеса
  • Задний упор с ручным управлением
  • Система ручной смазки
  • Передние опоры с Т-образными пазами
  • Передняя измерительная шкала
  • Гидравлический прижим и руководство по эксплуатации
  • Автоматическая система смазки
  • Электрооборудование состоит из электродвигателя
  • Панель управления | клиновые ремни | Счетчик ударов
  • NC задний упор | Удлинитель квадратного рычага
  • Фундаментные болты
  • Моторизованный задний упор с УЦИ.
МОДЕЛЬ CUTTINGCAP.IN MS ДЛИНА * ТОЛЩИНА ХОД В МИНУТУ ВЫСОТА СТОЛА ШИРИНА СТОЛА ПЕРЕДНИЙ ДАТЧИК ЗАДНИЙ ДАТЧИК ДВИГАТЕЛЬ л.с./кВт ДЛИНА ЛЕЗВИЯ X ШИРИНА X ТОЛЩИНА ЛЕАНТ А ШИРИНА B ВЫСОТА С
ФСОК-1 1270 х 6 25 750 450 600 600 7,5/6,5 1270 х 75 х 18 мм 2200 мм 1900 мм 2200 мм
ФСОК-2 1525 х 6 25 750 450 600 600 7,5/5,6 1525 x 75×18 мм 2500 мм 1950 мм 2300 мм
ФСОК-3 2030 х 6 25 750 450 600 600 10/ 7,7 2030 х 75 х 18 мм 3000 мм 1950мм 2300 мм
ФСОК-4 2540 х 6 25 750 450 600 600 10/ 7,7 2540 х 75 х 18 мм 3550 мм 1950 мм 2300 мм
ФСОК-5 3125 х 6 25 750 450 600 600 15/11,2 3125 х 75 х 18 мм 4150 мм 1950 мм 2400 мм
ФСОК-6 1270 x 8 20 750 450 600 600 07. 10.07 1270 х 75 х 18 мм 2250 мм 1900 мм 2200 мм
ФСОК-7 1525 х 8 20 750 450 600 600 07.10.07 1525 х 75 х 18 мм 2570 мм 1950 мм 2300 мм
ФСОК-8 2030 х 8 20 750 450 600 600 12,5/9,7 3802030 х 75 х 18 мм 3150мм 1950 мм 2500 мм
ФСОК-9 2540 x 8 20 750 450 600 600 15/11,2 2540 х 75 х 22 мм 3670 мм 1950 мм 2500 мм
ФСОК-10 3125 х 8 20 750 450 600 600 20/15 3125 х 75 х 22 мм 4250 мм 1950 мм 2600 мм
ФСОК-11 1270 х 10 20 800 450 600 600 12,5/9,7 1270 х 100 х 22 мм 2300 мм 1950 мм 2400 мм
ФСОК-12 1525 х 10 20 800 450 600 600 12,5/9,7 1525 х 100 х 22 мм 2600 мм 1950 мм 2400 мм
ФСОК-13 2030 х 10 20 800 450 600 600 15/11,2 2030 х 100 х 22 мм 3200мм 1950 мм 2600 мм
ФСОК-14 2540 х 10 20 800 450 600 600 20/15 2540 х 100 х 22 мм 3700 мм 1950 мм 2600 мм
ФСОК-15 MM3125 x 10 20 800 450 600 600 25/18,7 3125 х 100 х 25 мм 4300 мм 1950 мм 2600 мм
ФСОК-16 1270 х 13 20 800 450 600 600 15/11,2 1270 х 100 х 25 мм 2300 мм 1950 мм 2500 мм
ФСОК-17 1525 х 13 20 800 450 600 600 15/11,2 1525 х 100 х 25 мм 2600 мм 1950 мм 2500 мм
ФСОК-18 2030 х 13 20 800 450 600 600 20/15 2030 х 100 х 25 мм 3250мм 1950 мм 2600 мм
ФСОК-19 2540 х 13 20 800 450 600 600 25/18,7 2540 х 100 х 25 мм 3750 мм 1950 мм 2600 мм
ФСОК-20 3125 х 13 20 800 450 600 600 30/22,5 2125 х 100 х 25 мм 16:50 1950 мм 2600 мм
ФСОК-21 кг.
