Фрезы конические сферические.
Как правильно подобрать фрезы в Artcam
Статьи
Просмотров: 34667
Рейтинг: 5 / 5
Пожалуйста, оцените
Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5
Очень важно правильно прописать параметры фрез в CAM программе, от этого зависит качество готового изделия. Так как большинство читающих эту статью пользуется (или будет пользоваться) программой ArtCAM то и дальнейшее описание будет рассчитано именно на Арткам.
Самое сложное, это описание геометрии конической сферической фрезы, именно поэтому я посвящаю эту страницу именно таким фрезам. Конические сферические фрезы применяются для 3D обработки древесины, пластиков, воска. Эти фрезы позволяют производить обработку материала на огромную глубину за 1 проход, которая в несколько раз превышает диаметр хвостовика фрезы.
При грамотном составлении УП можно без чернового прохода, сразу начисто, используя фрезу с хвостовиком диаметром 6 мм фрезеровать рельеф до 30 мм глубиной. Ни одна другая фреза на это не способна. Ниже я приведу примеры внесения в базу инструментов Арткама именно таких фрез: конических сферических с хвостовиками диаметром 6 мм и максимальной глубиной обработки до 30 мм. Почему именно 6 мм? Потому что это наиболее универсальный размер, который подходит как для малых настольных станков (в том числе самодельных), так и для больших профессиональных. Конические фрезы с хвостиком 6мм обладают большой прочностью, но при этом значительно дешевле таких же но с хвостовиками диаметром 8 мм.

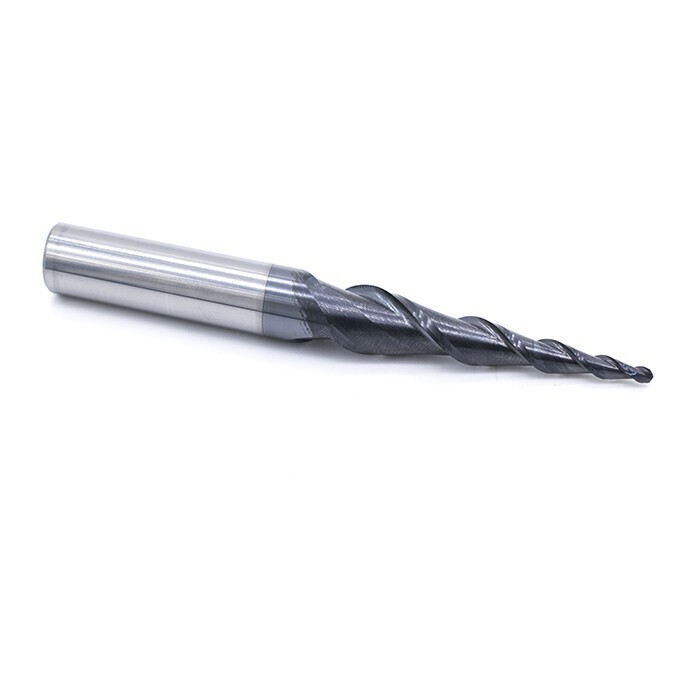

Итак, начнем. Фреза коническая сферическая, общая длинна 75 мм, диаметр хвостовика 6 мм, радиус при вершине 0,25 мм, длинна режущей кромки 30,5 мм. Эта фреза незаменима для очень точной обработки маленьких изделий из дерева, пластика или воска. Качество поверхности изделия зависит только от качества материала, например дуб или ясень ей обрабатывать зачастую бессмысленно так как размеры волокна древесины превышают диаметр кончика этой фрезы.
Но при обработке бука, березы, клёна и прочих материалов с однородной плотностью качество превосходное. Рекомендуется использовать после предварительной черновой обработки, так как работа этой фрезой сразу на чистовую сопряжена с рядом технических трудностей, представляющих собой сложности для новичков. Карточка инструмента в Арткаме должна выглядеть так:
Фреза коническая сферическая, общая длинна 75 мм, диаметр хвостовика 6 мм, радиус при вершине 0,5 мм, длинна режущей кромки 30,5 мм. Эта фреза наиболее востребована при обработке икон, панно, и прочих художественных изделий средних размеров (на примере икон это размер начиная от формата А4 и выше), а так же при обработке более маленьких изделий, при условии не высокой детализации самой 3Д модели, то есть при отсутствии на модели мелких элементов. При соблюдении определенных правил, в частности при грамотно составленном наклонном врезании и правильно выбранной стратегии обработки, без проблем берёт 30мм за 1 проход.
Карточка инструмента для Арткам выглядит так:
Фреза коническая сферическая, общая длинна 75 мм, диаметр хвостовика 6 мм, радиус при вершине 0,75 мм, длинна режущей кромки 30,5 мм. Эта фреза Применяется наравне с предыдущей фрезой, для чуть более крупного рисунка рельефа. В общем и целом, следует стремится применять фрезу как можно большего размера, при условии что она может полностью проработать все элементы модели. Можно и тонкой фрезой обработать крупные элементы, но чем тоньше фреза – тем длительнее процесс обработки. Карточка фрезы 6R0.75:
Фреза коническая сферическая, общая длинна 75 мм, диаметр хвостовика 6 мм, радиус при вершине 1 мм, длинна режущей кромки 30,5 мм. Эта фреза используется для крупных изделий, а так же для элементов декора небольшого размера но у которого отсутствуют резкие перепады высот и мелкие элементы. Например завиток размером всего несколько сантиметров, состоящий из нескольких элементов с плавными переходами прекрасно обработается такой фрезой, хотя резная картина размером с тетрадный листок этой фрезой обработана быть не может.
Фреза коническая сферическая, общая длинна 75 мм, диаметр хвостовика 6 мм, радиус при вершине 1,5 мм, длинна режущей кромки 30,5 мм. Эта фреза в качестве чистовой (финишной) используется только при весьма крупных размерах изделия, от полуметра по короткой стороне и более, и то не во всех случаях. При изготовлении маленьких икон и панно она может быть использована в качестве предварительной черновой обработки, с последующей доаботкой начисто фрезой 6R0.25. Припуск в этом случае оставляется порядка 0,5-0,8 мм.
Фреза коническая сферическая, общая длинна 75 мм, диаметр хвостовика 6 мм, радиус при вершине 2 мм, длинна режущей кромки 30,5 мм. Эта фреза применительно к малым настольным станкам используется исключительно для черновой обработки изделий стратегией «обработка рельефа». В отличии от черновой обработки по слоям с применением торцевой фрезы, такая обработка позволяет оставить более равномерный припуск под тонкую финишную фрезу, и как следствие применять максимальные скорости финишной обработки.
Несмотря на то, что конические сферические фрезы позволяют производить обработку сразу тонкой фрезой без черновой обработки, на крупных изделиях черновая обработка желательна, потому что после неё процесс финишной обработки происходит почти без шума, в то время как если сразу начать пилить тонкой фрезой, то мы вынуждены будем слушать визг фрезы много много часов. А если финишная фреза снимает тонкий слой, станок жужжит чуть громче электробритвы.
Ещё раз хочу обратить Ваше внимание на тот факт, что указанные мною параметры рассчитаны на настольные станки. Если у Вас дорогой станок с рабочей подачей 20 метров в минуту, Вы можете увеличить значения в поле «рабочая подача» исходя их ТТХ Вашего станка, но не более чем до 250 мм в секунду. При этом скорость подачи врезания рекомендую не трогать и оставить как есть.
( 30 Ratings )
Вход на сайт
Имя пользователя
Пароль
Запомнить меня
- Забыли пароль?
- Забыли логин?
- Создать аккаунт
после регистрации проверьте папку спам, на нахождение в ней письма об активации
Последнее на форуме
- Гранит
- в Бесплатные 3D модели / Готовые изделия
- от Калуга
- 14 ч.
27 мин. назад
- икона Ника Коринфская
- в Бесплатные 3D модели / Ищу модель
- от jgor1-a
- 1 день 12 ч. назад
- Дерево
- в Бесплатные 3D модели / Готовые изделия
- от Ghost-51
- 5 дн. 10 ч. назад
- Ищу икону или образ Василия
- в Бесплатные 3D модели / Ищу модель
- от Terney
- 1 нед. 12 ч. назад
- панно
- в Бесплатные 3D модели / Панно и Картины
- от Ghost-51
- 1 нед. 4 дн. назад
27 мин. назад
Фрезы конические сферические в Краснодаре
- Главная
- Продажа
- Фрезы для станков с ЧПУ
- Фрезы конические сферические
Вы можете очень быстро сравнить цены фрез конических сферических и подобрать оптимальные варианты из более чем 194 предложений

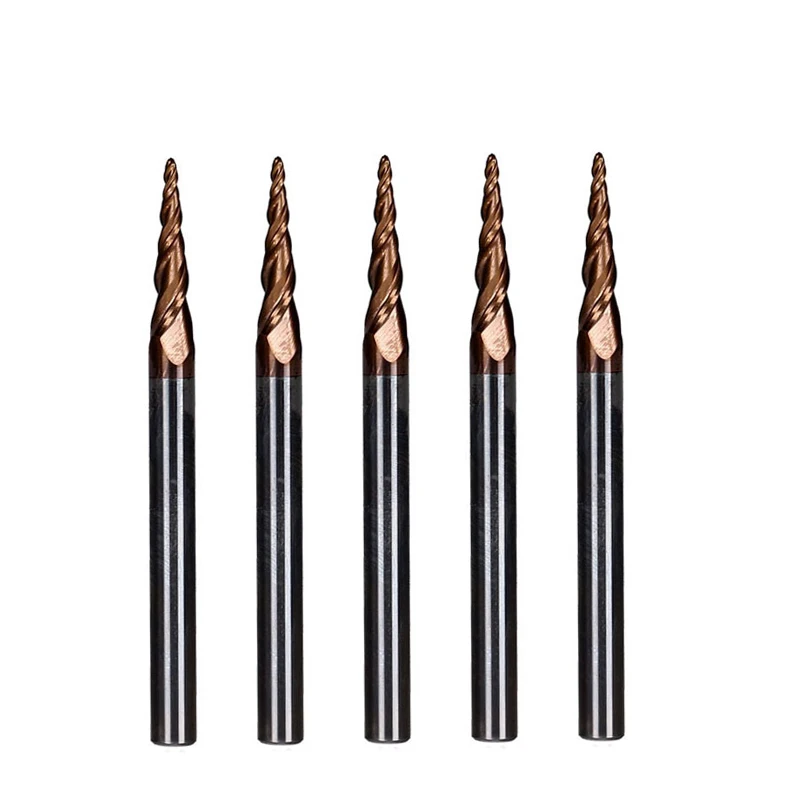

Фреза коническая (3D резьба), сферический торец спиральная двухзаходная с покрытием стружка вверх
Состояние: Новый Производитель: Profrezi (Китай)
В наличии
Фреза коническая (конусная для 3D резьбы) со сферическим торцом спиральная двухзаходная твердосплавная с покрытием для фрезерования материалов, таких как дерево, алюминий и т.
д. с отводом стружки…
18.02.2021
Краснодар (Россия)
840
ФРЕЗА СПИРАЛЬНАЯ ДВУХЗАХОДНАЯ СФЕРИЧЕСКАЯ ТВЕРДОСПЛАВНАЯ С ОТВОДОМ СТРУЖКИ ВВЕРХ
Состояние: Новый
В наличии
Фрезы спиральные двухзаходные сферические твердосплавные, обеспечивают отвод стружки вверх. Данные фрезы относятся к бюджетному варианту. Идеально подходят для фрезерования мягких материалов…
18.02.2021
Краснодар (Россия)
500

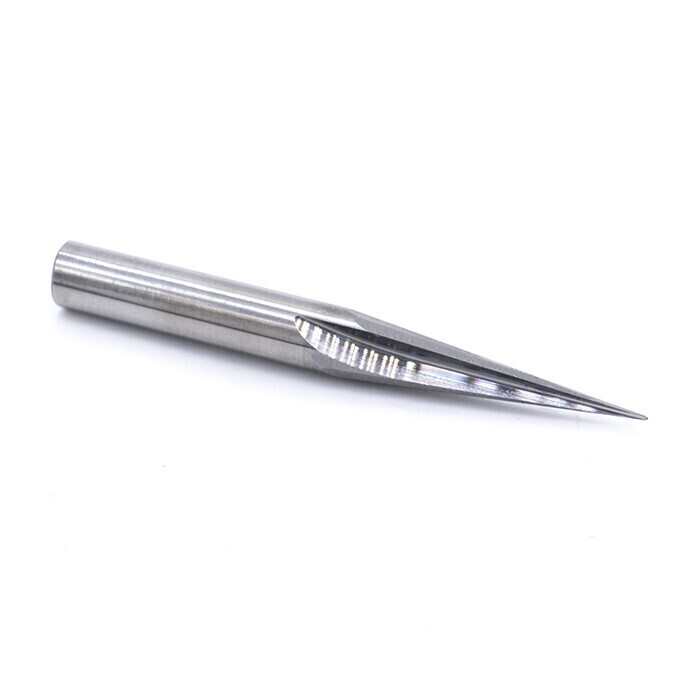

Гравер конический с одной кромкой твердосплавный с покрытием
Состояние: Новый Производитель: PROfrezi (Китай)
В наличии
Данный гравер представляет собой конический инструмент, площадка которого при вращении формирует плоскость, предназначен для работы на станках с ЧПУ.
Гравер устанавливается в шпиндель станка, в…
07.09.2020
Краснодар (Россия)
330
ГРАВЕР КОНИЧЕСКИЙ ПИРАМИДКА (СПЛАВ A)
Состояние: Новый
В наличии
Данный гравер представляет собой конический инструмент с тремя режущими кромками и плоской площадкой, которая при вращении формирует плоскость, предназначен для работы на станках с ЧПУ. Гравер…
18.02.2021
Краснодар (Россия)
270
ГРАВЕР КОНИЧЕСКИЙ ПИРАМИДКА ТАЙВАНЬСКАЯ ВОЛЬФРАМОВАЯ СТАЛЬ (СПЛАВ 3А)
Состояние: Новый
В наличии
Данный гравер представляет собой конический инструмент с тремя режущими кромками и плоской площадкой, которая при вращении формирует плоскость, предназначен для работы на станках с ЧПУ. Гравер…
07.09.
2020
Краснодар (Россия)
300
ГРАВЕР КОНИЧЕСКИЙ ПИРАМИДКА НЕМЕЦКАЯ ВОЛЬФРАМОВАЯ СТАЛЬ (СПЛАВ 5А)
Состояние: Новый
В наличии
Данный гравер представляет собой конический инструмент с тремя режущими кромками и плоской площадкой, которая при вращении формирует плоскость, предназначен для работы на станках с ЧПУ. Гравер…
07.09.2020
Краснодар (Россия)
400
Зачистной станок Elumatec EV832 2005 г.в., Германия. Станок автоматический для зачистки углов на 4 фрезы
Состояние: Б/У Год выпуска: 2005 Производитель: Германия (Россия)
Зачистной станок Elumatec EV832 б\у 2005 г.в., Германия. Станок автоматический для зачистки углов на 4 фрезы Состояние отличное. Местонахождение — г.
Краснодар Отгрузка — самовывоз, возможна…
23.03.2016
Краснодар (Россия)
160 000
Фреза дорожная с гидравлическим управлением
Состояние: Новый Производитель: Россия
Фреза в максимальной комплектации с системой самонивелирования, с гидравлическими регулировками глубины реза и смещение фрезы по каретке минипогрузчика из кабины оператора. Собственное…
10.01.2023
Краснодар (Россия)
600 000

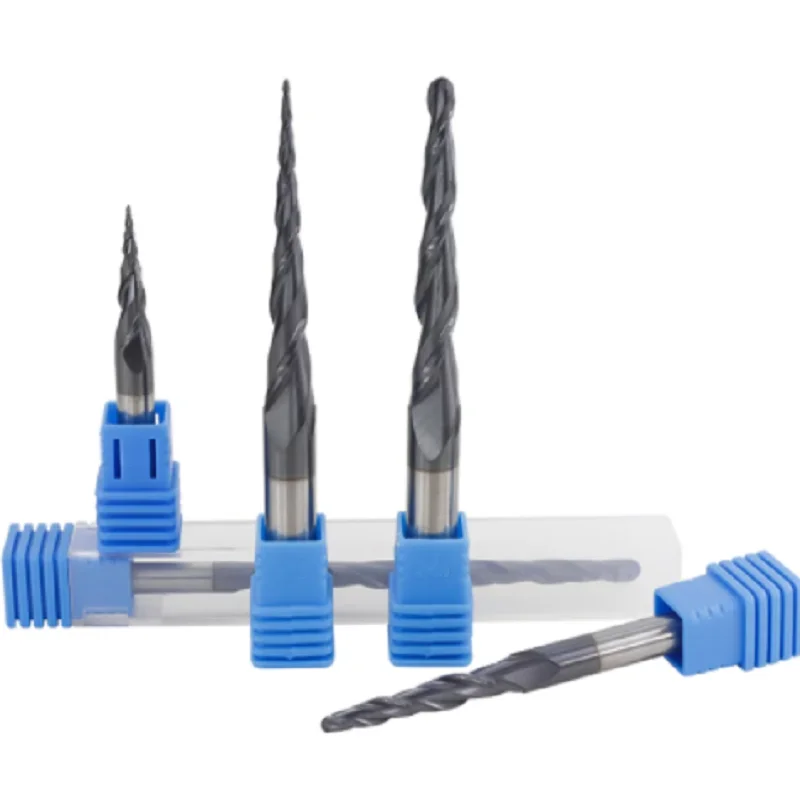

Конусные фрезы огромный выбор
Состояние: Новый Производитель: T-K (Тайвань)
В наличии
В наличии конусные фрезы любого размера с разным диаметром кончика фрезы. Отправка в любой регион России Транспортной компанией, почтой России, Курьерскими службами.
По краю отправка автобусом,…
12.08.2018
Краснодар (Россия)
1 100
Концевые фрезы Arden
Состояние: Новый Производитель: ARDEN (Тайвань)
В наличии
Огромный выбор концевых фрез ARDEN
12.08.2018
Краснодар (Россия)
450
Фрезы стружколом Чистовые и Черновые
Состояние: Новый Производитель: Premium (Тайвань)
В наличии
Фреза стружколом черновой D4x20x50Фреза стружколом черновой D6x25x75Фреза стружколом черновой D8x25x60Фреза стружколом черновой D8x40x85Фреза стружколом черновой D10x40x100Фреза стружколом черновой…
12.08.2018
Краснодар (Россия)
750
Фреза конусная R0.
25x15x50x3.175
Состояние: Новый Производитель: Premium (Тайвань)
В наличии
Фреза конусная R0.25x15x50x3.175Конусные двухзаходные фрезы идельно подходят для 3D обработки высоких рельефов без черновой обработки. Благодаря конусной форме, фрезы имеют высокую прочность при…
12.08.2018
Краснодар (Россия)
665
Фреза конусная R0.1x17x38x3.175
Состояние: Новый Производитель: Premium (Тайвань)
В наличии
Конусная фреза идельно подходит для 3D обработки высоких рельефов без черновой обработки. Благодаря конусной форме, фреза имеет высокую прочность при маленьком диаметре кончика фрезы. Фреза…
12.08.2018
Краснодар (Россия)
1 121
Фреза конусная R0.
25x30x75xD6
Состояние: Новый Производитель: Premium (Тайвань)
В наличии
Конусные двухзаходные фрезы идельно подходят для 3D обработки высоких рельефов без черновой обработки. Благодаря конусной форме, фрезы имеют высокую прочность при маленьком диаметре кончика фрезы….
12.08.2018
Краснодар (Россия)
1 170
Фреза для чпу R0.5×30.5х75 D6
Состояние: Новый Производитель: Premium (Тайвань)
В наличии
Конусные двухзаходные фрезы идельно подходят для 3D обработки высоких рельефов без черновой обработки. Благодаря конусной форме, фрезы имеют высокую прочность при маленьком диаметре кончика фрезы….
12.08.2018
Краснодар (Россия)
1 170
Фреза для чпу R0.
75×30.5х75 D6
Состояние: Новый Производитель: Premium (Тайвань)
В наличии
Конусные двухзаходные фрезы идельно подходят для 3D обработки высоких рельефов без черновой обработки. Благодаря конусной форме, фрезы имеют высокую прочность при маленьком диаметре кончика фрезы….
12.08.2018
Краснодар (Россия)
1 170
Популярные категории в Краснодаре
Да кстати, на портале ProСтанки выбор предложений по фрезам коническим сферическим почти как на Авито и TIU
Видео фрез конических сферических
Цельная твердосплавная сферическая фреза, 4 зуба | EIKOSHA
- МИСУМИ Главная>
- Режущие инструменты>
- Твердосплавные шаровые фрезы>
- Шаровые концевые фрезы с длинной шейкой (твердосплавные)>
- Цельная твердосплавная сферическая фреза, 4 зуба
org/ListItem»> Твердосплавные концевые фрезы>EIKOSHA
EIKOSHA
Для профилирования и снятия заусенцев с тыльной стороны, изогнутых поверхностей и т. д.
| Part Number |
|---|
| CSQCS4-AR3 |
| CSQCS4-AR3.5 |
| CSQCS4-AR4 |
| CSQCS4-AR4.5 |
| CSQCS4-AR5 |
| CSQCS4-AR5.5 |
| CSQCS4-AR6 |
| CSQCS4-AR8 |
| CSQCS4-AR10 |
| Part Number | Volume Discount | Количество дней до отгрузки | Размер R (мм) | Общая длина (L) (мм) | Длина под горловиной (ℓ1) (мм) | Диаметр звена (d) 8 (мм) 7 Точность | Диаметр лезвия (мм) | Длина ручки | Эффективный диаметр отвала (мм) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7 дней | 3 | 70 | 18 | . 4 дня | 3.5 | 70 | 21 | 6 | ±0.01 | 7 | 45.6 | 4.5 | ||
4 Days | 4 | 85 | 24 | 8 | ±0.01 | 8 | 55 | 5.14 | ||||||
4 дня | 4.5 | 85 | 27 | 8 | ±0.02 | 9 | 53 | 5.79 | ||||||
4 Days | 5 | 100 | 30 | 10 | ±0.02 | 10 | 62.5 | 6.43 | ||||||
4 дня | 5. 5 | 100 | 33 | 10 | ±0.02 | 11 | 60.7 | 7.07 | ||||||
4 Days | 6 | 100 | 36 | 12 | ±0.02 | 12 | 55 | 7.71 | ||||||
4 дня | 8 | 100 | 38 | 12 | ±0.02 | 16 | 57.5 | 10.28 | ||||||
4 Days | 10 | 100 | 42 | 16 | ±0.02 | 20 | 50.5 | 12.86 |
