Где используют пвл листы: Применение просечно-вытяжного листа в строительстве

Содержание

Просечно-вытяжной лист или рифленый лист?

Что общего у рифленого и просечно-вытяжного листа? На первый взгляд, это разные металлические изделия, которые могут поставить покупателя перед задачей их идентификации и определения сферы применения этих листов. Давайте посмотрим на них повнимательнее.

Поговорим о «рифлёнке»…

Рифленый лист – разновидность плоского металлопроката, который изготавливается на горячекатаных станках с нанесением одностороннего рифления.

В зависимости от «рисунка» или точнее от формы рифлей, выделяют два основных вида листа:

С ромбическим рифлением: на поверхность листов наносят линии, которые при пересечении образуют ромбы. Элементы ромбовидного рифления могут располагаться как вдоль, так и поперек стального листа (если ориентироваться на большую диагональ). По ГОСТ 8568-77, большие и малые диагонали ромба должны быть определенного размера: 60–70 мм, 25–30 мм соответственно. Но по (особой) договоренности с производителем количество рифлей на 1 м2 или их расположение могут быть изменены.
С чечевичным рифлением. Это рифление в виде «зерен» овальной формы, которые ориентированы под углом 90 градусов друг к другу и под углом в 45 градусов относительно сторон самого листа. Расстояние между рифлями может быть от 20 до 50 мм и зависит от области применения.

Согласно стандарту, толщина рифленого листа варьируется от 2,5 до 12 мм, при минимальной высоте рифлей 0,5 мм. Высота рисунка должна находиться в пределах 0,2-0,3 мм от заявленной высоты листа.

При выборе рифленого листа нужно учитывать, что форма выпуклостей оказывает влияние на вес. Изделия с ромбовидным и чечевичным рифлением, имеющие одинаковые размеры будут отличаться своим весом. Узнать вес конкретного рифленого листа можно из справочных таблиц.

Вы наверняка сталкивались с этим типом металлического листа в повседневной жизни. Например, в лифте в качестве облицовочного материала стен или пола. А может вы видели поддоны, панели, полки, столешницы для хранения, сделанные из этого листа. Рифленый лист можно встретить на полу общественного транспорта. Из него могут изготавливать ступени различных лестниц.

… И о «просечке»

Рифленый лист достаточно популярен, и понять, что он собой представляет не составит труда.

Но что такое просечно-вытяжной лист, вспомнит не каждый.

Просечно-вытяжной лист (или просто ПВЛ) — это металлическая полотно, имеющее сечения по всей площади поверхности. Материалом для производства служат катаные листы или рулон. Сечения образуются взаимно смещёнными разрезами с одновременным вытягиванием листа для их формирования. Чтобы не потерять устойчивость полотна к деформациям, его пропускают через прессующие валки. Такая операция позволяет свести фактурность сетки к минимуму.

На готовых листах нет сварных швов, благодаря этому, при всей легкости изделие обладает высокой прочностью.

Область применения ПВЛ не менее обширна, чем у рифленого листа. Часто он встречается в ограждениях, а также на решетках капота автомобилей или радиаторах. Из этого листа можно сделать ступени и площадки лестниц, оконные решетки, различные заборы и заграждения. Кроме того, благодаря высокой пропускной способности таким полотном можно измельчать породу и просеивать грунт. С помощью данного материала удается решать различные дизайнерские задачи.

Что же выбрать?

После того как мы разобрались о чем идет речь, стало понятно сходство этих листов. Ведь любая рифленая поверхность, по сравнению с гладкой, обеспечивает лучшее сцепление с предметами, которые с ней соприкасаются. Этим свойством и определяется основное предназначение обсуждаемых здесь листов.

Они применяются там, где нужно обеспечить эффект противоскольжения. И тот и другой металлопрокат может использоваться для производства ограждений, а также в качестве облицовочного материала. Вот тут-то возникает конкуренция между рифленым листом и ПВЛ. Что же надо знать, чтобы не ошибиться в выборе?

При конструкции лестниц, трапов, мостиков, разнообразных площадок, переходов эстакад, применяются оба материала.
Видимым достоинством «просечки», перед рифленым листом является меньшее накопление загрязнений, что облегчает уборку данных площадей. А ещё данный лист облегчает конструкцию, увеличивает площадь перекрываемых объектов до 60% по сравнению с гладким листом.

Рифленый лист более прочный, хоть и обладает высокой массой. Следует учитывать, что при производстве ПВЛ, материал накапливает дополнительные внутренние деформации, и если не сделана необходимая термообработка, то стойкость к изгибу становится ниже, чем у исходного листа. Рифленый лист имеет свойство прогибаться, с минимальным накоплением внутренних дефектов. Из этого вытекает, что просечка более подходит для конструкций, которые реже посещаются и располагаются выше, поскольку преимущество ПВЛ – легкость, а недостаток – недолговечность при постоянных нагрузках. Рифленый лист стоит выбирать для более компактных, но интенсивно нагружаемых конструкций.
При изготовлении небольших элементов, например узких ступеней, коротких переходов или эстакад, лучше использовать рифленый лист, поскольку он обладает повышенной удельной прочностью. ПВЛ прекрасно подходит для конструкций с большой площадью, ведь вес его невелик, а значит затраты на него меньше. При этом деформации распределяются по всей площади.

Не стоит забывать, что у ПВЛ более высокая удельная площадь, поэтому конструкции будут требовать защиты от коррозии. При использовании этого листа на открытом воздухе, в качестве материала стоит выбрать нержавеющую сталь.

Если рассмотреть наши листы применительно к различного вида ограждениям, то ПВЛ будет обеспечивать лучшую свето- и воздухопроницаемость, а так же иметь хорошую площадь перекрываемости объекта. А вот если вы хотите огородить объект от пыли, дождя, света или снега, то удачным решением будет использовать рифленый металл.

Подводя итог

В любом случае, выбор материала будет зависеть от области использования, от конкретных условий и решаемых задач. Спектр применения листов очень широк. Если нужно смонтировать ограждение или забор, ворота или калитку, организовать не скользящее напольное покрытие, армировать всевозможные бетонные конструкции, соорудить поддоны или короба — смело выбирайте эти материалы. Можно использовать такие листы для транспортировки груза, чтобы он не перемещался при движении. Это прекрасная основа для изготовления стеллажей, стендов, витрин, различного торгового оборудования и мебели (столешниц, например). А в умелых руках рифленые материалы создадут интересные интерьеры в офисах, в помещениях выставочных и торговых зданий.

Характеристики и применение просечно-вытяжного листа

Главная
Статьи
Характеристики и применение просечно-вытяжного листа

Черный металл

: Статьи

Отправить заявку 24/7

Ассортимент производимых металлоизделий, даже без учета типоразмеров одного вида, крайне широк. Однако далеко не все пользуются одинаково высоким спросом. К их числу, например, можно отнести и просечно-вытяжной лист.

Общие сведения

Просечно-вытяжной лист (он же ПВЛ) – разновидность листового проката, отличающаяся методом производства и специфичной формой поверхности со сквозными отверстиями, имеющими форму ромба или «чешуи».

Производство

Изначально производство листа ПВЛ регламентировалось ГОСТ 87-06-78. В настоящий момент он выведен из эксплуатации и заменен ТУ 36.26.11-5-89.

Сырьем для производства служит обычный толстолистовой прокат (по ГОСТ 14637-89) из углеродистых сталей следующих марок: Ст3кп, Ст3сп и Ст3пс. Использование других сталей допускается по предварительному согласованию с потребителем, но в обоих случаях их состав и качество должны соответствовать ГОСТ 380-94.

Процесс производства состоит из серии стандартных этапов:

Раскройки заготовки на куски, ширина которых равна необходимой ширине ПВЛ.
Просечки отверстий в заготовке в шахматном порядке. Просечка осуществляется вдоль волокон прокатки на специальном стане.
Вытяжки листа на необходимую длину. Средний коэффициент удлинения составляет 1,7.

Дополнительного нагрева и обработки поверхности не требуется, поэтому цена готовых изделий в сравнение с обычным листовым прокатом возрастает незначительно.

Основные характеристики

Согласно вышеуказанным ТУ, геометрические характеристики просечно-вытяжного листа следующие:

Ширина: от 500 до 1400 мм.
Длина: немерная от 2 до 3,5 м. Также возможен выпуск изделий мерной длины в пределах немерной.
Толщина ввиду сложной формы поверхности не регламентируется.

Среди физических характеристик наиболее важными являются:

небольшой собственный вес,
нескользящая поверхность,
способность пропускать воду и не удерживать большую часть загрязнений,
простота монтажа сваркой.
прочность,
гибкость.

Применение листа ПВЛ

Основное применение просечно-вытяжной лист находит в строительстве и при производстве металлоконструкций различного назначения.

Производство уличных лестниц (ступеней и пролетов), так как на них не скапливается снег, грязь и вода, а поверхность не скользит даже после дождя.
Изготовлении различных настилов, переходов и организация системы отвода воды.
Армирование бетонных деталей.
Покрытие поверхности стен перед оштукатуриванием.
Строительство площадок для обслуживания агрегатов на высоте.
Использование в качестве покрытия для заборов и оград. Благодаря перфорации они хорошо пропускают воздух и не боятся даже сильного ветра, а также не мешают естественному ощущения двора.
Установка защитных экранов на станках и сельхозмашинах.
Установка защитных решеток и вентиляционных окон.
Просеивание различных сыпучих материалов.
Изготовления вольеров и клетей.
Обустройство беседок и мест отдыха.
Монтаж ограждений на балконах.
Производство ограждений для автомобильных трасс.

Таким образом, применение листа ПВЛ можно считать достаточно узким, особенно в сравнении с некоторыми другими стальными изделиями, но в отдельных ситуациях его выбор оказывается оптимальным и наиболее безопасным для последующей эксплуатации.

Нагрузка на лист ПВЛ

Просечно-вытяжной лист становится все более востребованным в строительной сфере. Этот факт можно легко объяснить универсальностью и доступностью данного вида изделия. Если же Вы планируете применять листы ПВЛ для напольного покрытия, стоит рассчитать нагрузку сколько может выдерживать тот или иной лист. Ведь от толщины листа и его размеров зависит и нагрузка.

ПРИМЕНЕНИЕ

Лист ПВЛ используют при возведении пандусов, переходных мостков, его применяют при конструкциях эвакуационных лестниц. В промышленных целях используют в качестве напольного покрытия. Помимо практического использования, листы ПВЛ применяют и в качестве декорирования, в интерьерах лофт проектов.

Основные преимущества

противоскользящая поверхность;

прочность;

долговечность;

вентилируемость;

возможность нанесения порошкового покрытия или цинкования.

Уточнить НАЛИЧИЕ и ЦЕНУ за лист ПВЛ Вы можете на ЭТОЙ СТРАНИЦЕ.

РАЗМЕРЫ ЛИСТОВ И РАСКРОИ

Просечно-вытяжные листы представлены различных раскроев.

Наиболее популярными являются 1000х2000 или 1000х3000.

Расшифровывается наименование следующим образом:

Лист ПВЛ 408х1000х2000 ГОСТ 8706

Толщина листа 4 мм

Шаг подачи 8 мм

Ширина листа 1000 мм

Длина листа 2000

В зависимости от сферы применения стоит выбирать подходящий Вам лист. Различают данные листы не только по толщине заготовки, а также по шагу ячейки и вытяжке. От этого зависит и предельная нагрузка на лист.

Для декоративных целей может подойти и лист ПВЛ 306 или 308. Для пандуса — 406 или 408.

Если Вам требуется лист для изготовления мебели в стиле лофт тоньше, возможно Вам подойдет сетка оцинкованная просечно-вытяжная. Толщина такой сетки может быть от 0,5 до 2 мм, следовательно и вес будет меньше.

В таблице ниже приведены предельные нагрузки на 1 метр длины листа:

Обозначение

Толщина заготовки, мм

Шаг ячейки, мм

Толщина листа, мм

Длина листа, мм

Масса 1 кв. м., кг

Предельная нагрузка на 1 м длины, кг при ширине листа

800

900

1000

1100

1250

ПВЛ 406

12,7

2900

16,24

290

260

230

206

185

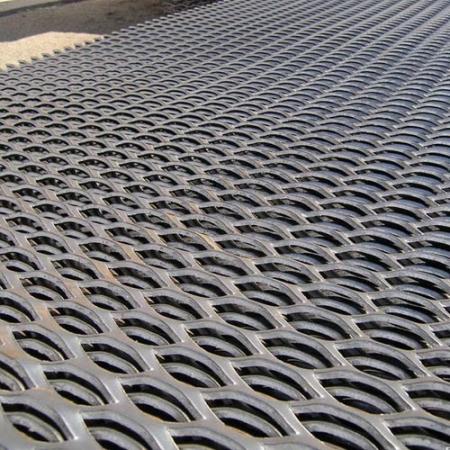

ПВЛ 408

16,4

2500

18,84

465

410

355

314

273

ПВЛ 506

125

3800

15,49

500

440

400

360

320

ПВЛ 508

125

16,8

3200

18,40

880

760

680

620

550

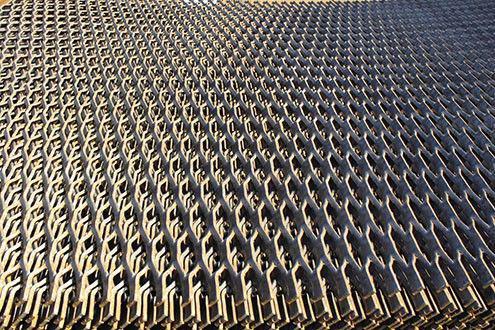

ПВЛ 510

125

21,9

2500

23,55

1350

1200

1080

980

870

Чем уже Вы выбираете лист, тем большую нагрузку он выдерживает. Так, например, лист просечно-вытяжной 406 800х1000 выдерживает схожую нагрузку, что и лист ПВ 408х1000х1250.

Если перед Вами стоит задача создания лестницы с противоскользящими ступенями или напольное покрытие перед входом в помещение более презентабельного внешнего вида, то стоит рассматривать решетчатые настилы.

Что такое ПВЛ

ПВЛ это лист металла из различных марок стали, на котором на специальных станках в шахматном порядке прорубаются отверстия, а лист одновременно с этим вытягивается так, что образуются ячейки необходимой формы и размеров. От степени растяжения листа и зависит форма ячеек, а на их размер влияет длина просечек.

Внешне такой лист ПВЛ напоминает сетку или решетку и иногда используется в этом качестве. Но. Ячейки не производятся сваркой или плетением. Именно поэтому такая сетка прочная и долговечная, сохранившая все свойства металла. Она не распускается и не крошится. Кроме характерной для ПВЛ фактурности сетки, листы или рулоны могут быть также прокатаны через прессующие валки. Это позволяет добиться плоской поверхности материала.

Использование просечно-вытяжного листа дает множество преимуществ: относительно невысокая цена, механическая прочность, простота технологии производства и отличные эксплуатационные характеристики. Этот материал очень морозоустойчив и может применяться в районах с температурой до -65˚. Из ПВЛ возможно изготавливать заготовки любого требуемого размера без снижения прочности. Неудивительно, что данный продукт завоевал признание, как прекрасный строительный и отделочный материал

Ячейка ПВЛ Основным элементом ПВЛ является ячейка. По геометрической форме различают 6 стандартных типов ячеек, которые при обработке материала обретают свой уникальный внешний вид и форму, не теряя при этом прочность.

TH шестигранная
TQ квадратная
TE круглая
TR ромбовидная
TD декоративная
Tst соты

Самой распространенной является ячейка-ромб, используется всеми дизайнерами и архитекторами. Шестигранник, соты и чешуя чаще используются в ПВЛ большой толщины. Существуют еще несколько видов декоративного ПВЛ, эти формы являются производными из стандартных типов.
По числовым показателям ячейки — указывается длина диагоналей ( а не сторон!) ячейки. Сначала большая- она может быть от 4 до 250 мм, а после меньшая. Например — TR 62*28. Еще один важный показатель — подача. Это ширина перемычки, от 0,4 до 25 мм.

Металл для изготовления ПВЛ Существует 3 традиционных материала, это обыкновенная (черная), оцинкованная и нержавеющая сталь. Все большую популярность обретает ПВЛ из алюминиевых сплавов — благодаря своей легкости,а также по желанию заказчика можем изготовить ПВЛ из медных и титановых сплавов, латуни, пластика и др.материала.

08пс и Ст3. Самый недорогой материал для изготовления ПВЛ, который возможно дополнительно обработать — покрасить порошком, оцинковать, нанести рисунок и т.д. Благодаря такой универсальности используется повсеместно — в декоре, внешней и внутренней отделке помещений в стиле Лофт, изготовлении мебели, в строительстве. Мы используем сталь марки 08пс толщиной от 1 мм до 3мм, а для большей толщины Ст3 от 3мм до 8 мм. Особо востребован ПВЛ ячейкой 167 до 9334. Возможно изготовление и большей ячейки — до 250 мм
	Оцинкованная 08пс. Это сталь с цинковым покрытием. Она также может быть обработана порошком. Обычно используется в таких сферах, как вентиляция и кондиционирование воздуха, для изготовления шумопоглощающих стеновых и потолочных панелей. Популярен такой ПВЛ и в декоре уличных сооружений, а также интерьере домов, ресторанов и отелей. Наиболее востребован нашими клиентами ПВЛ из оцинковки толщиной от 0,5 до 2 мм, с ячейкой от 104 до 6228 .
Нержавеющая сталь обеспечивает длительный срок службы, не подвергается коррозии. Чаще в пищевой и химической отраслях, где требуются строгие правила гигиены,но и успешно применяется в современной архитектуре. Абсолютное первенство в изготовлении ПВЛ принадлежит AISI 304 от 1 мм до 4 мм, также мы можем изготовить ПВЛ из других марок стали — AISI 316L, 321, 409, 430

Если вы не хотите тратить время на то, чтобы вникать в подробности и тонкости — свяжитесь с нашими менеджерами любым удобным для вас способом. Мы выслушаем, уточним необходимые детали , возможно попросим прислать или фото, и предложим подходящие варианты.

Звоните нам: Пишите нам:

8 800 600 63 30 zakaz@propvl. ru

Размеры листа просечно-вытяжного

Размеры просечно-вытяжного листа:

• Ширина листа ПВЛ — 500 мм, 600 мм, 700 мм, 800 мм, 900 мм, 1000 мм, 1250 мм;

• Толщина листа ПВЛ — 0.7 мм, 1 мм, 1.5 мм, 2 мм, 3 мм, 4 мм, 5 мм, 6 мм;

• Длина листа ПВЛ — немерная длина в пределах от 2000 мм до 3500 мм, мерная длина в пределах немерной;

• Ячейки ПВЛ листа должны быть расположены вдоль направления волокон прокатки.

Листы просечно-вытяжные или листы ПВЛ (ТУ 0971-001-55980712-2012) имеют ребристую поверхность, которая обеспечивает листу большее сцепление поверхностей.
Данный металлический лист изготавливают по технологии одновременной просечки и вытяжки с использованием мощного прессового оборудования. Лист ПВЛ используют для изготовления площадок и ступеней маршевых лестниц, трапов, пешеходных мостиков, проходных мостиков в нефтяной, газовой, нефтехимической промышленности, для ограждений по технике безопасности, для изготовления различной тары, просеивания различных пород, в качестве армирующего компонента для нанесения штукатурки. Благодаря имеющимся отверстиям в листе, просечно-вытяжной лист обладает отличными противоскользящими свойствами, световой проницаемостью, вентилируемостью, не задерживает снег и грязь, облегчает конструкцию, увеличивает площадь перекрываемых объектов, по сравнению с гладким листом, до 60%. Лист ПВЛ имеет высокий уровень жёсткости и является несущей конструкционной способностью. Таким образом, просечно-вытяжные листы сочетают в себе достоинства перфорированных листов с более низкой стоимостью.

Требования к геометрической точности при производстве листа ПВЛ:

• Предельные отклонения размеров не должны превышать ± 10мм по ширине листа, ± 25мм по длине листа мерной длины;

• Предельные отклонения по величине вытяжки, подачи, шага и по длине ячейки (3/4 шага) на готовой продукции не контролируется и должны обеспечиваться размерами режущего инструмента;

• Срезанный угол не должен превышать 1.5 градуса;

• На одном конце листа допускается по согласованию с потребителем непросекаемый участок шириной, оговоренной в заказе.

Листы ПВЛ изготавливают:

• Из листовой стали согласно ГОСТ 14637, ГОСТ 16523;

• Из марок сталей согласно ГОСТ 380-94;

• Толщиной подкатного листа от 1 мм до 6 мм;

• Шириной готовой продукции от 500 мм до 1250 мм;

• С ячейками в виде «чешуи» и в форме «ромбов».

Обозначения геометрической формы ячейки, готового полотна ПВЛ листа:

• TR — ромбовидная ячейка;

• TQ — квадратная ячейка;

• TE — круглая ячейка;

• TH — шестигранная ячейка;

• TD — декоративная ячейка.

Листы ПВЛ транспортируются в связанных пачках массой до 5 тонн, поперечно перевязанные проволокой с шагом от 1 метра до 1.5 метра. В зависимости от технологии изготовления листы ПВЛ подразделяются на оцинкованные — используются на открытом воздухе, холоднокатаные и горячекатаные — используются в закрытых помещениях.

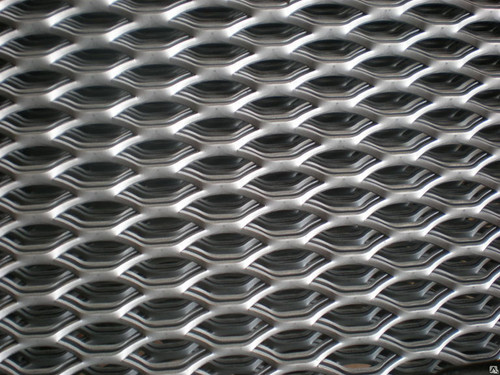

Просечно-вытяжной лист TR «Ромб». Сетка металлическая ромбовидная

Просечно-вытяжной лист Ромб — это металлопрокат с ромбовидными и одинаковыми по размерам ячейками, занимающими всю плоскость изделия. Данные листы используют на складах, на производственных предприятиях, а также в строительстве. Применяют для производства ограждений, смотровых окон, настилов, переходов и не только. Обладает рядом востребованных качеств и свойств — главными среди них являются небольшой удельный вес и высокая прочность.

Размеры листа ПВЛ «ромб»: толщиной листа от 3 мм до 6 мм; длина листа ПВЛ составляет от 2000 мм до 3500 мм; ширина листа ПВЛ от 500 мм до 1250 мм. Масса просечно-вытяжных ромбовидных листов зависит от ширины и длины листа.

Просечно-вытяжной нержавеющий лист «Чешуя»

Лист ПВЛ представляет собой полотно из металла с рифленой поверхностью и размещенными на ней ячейками, которые образуют рисунок чешуи. По сравнению с цельным листом таких же габаритных параметров ПВЛ легче на 80%. Изготавливаются листы ПВЛ «Чешуя» с размерами ячейки 15.0-40.0 мм, толщина материала 0.25-1.20 мм.

Листы ПВЛ с рисунком чешуи используют:

• Для изготовления ступеней винтовых и маршевых лестниц, а также разнообразных настилов;

• В монтаже теплых полов или для армирования стен при укладке кирпича;

• В горнодобывающих целях: производство крепи для осуществления выработок, просеивание измельченных пород;

• Для проходных мостиков и площадок техобслуживания на производстве;

• Для затемнения окон, балконов, беседок и летних площадок;

• При конструировании легких ограждений, которые требуют проветривания или при организации каналов для вентиляции;

• Для разного рода просеиваний в пищевой промышленности;

• В построении клеток и вольеров для животных.

Просечно-вытяжные листы или сетки типа «Соты» для систем вертикального назначения

Лист ПВЛ представляет собой полотно из металла с рифленой поверхностью и размещенными на ней ячейками, которые образуют рисунок соты. По сравнению с цельным листом таких же габаритных параметров ПВЛ легче на 80%. Максимальная ширина листа ПВЛ типа «Соты» — 1000 мм. Данный вид ПВЛ листа используется в автотюнинге, системах вентиляции, элементах дизайна.

Просечно-вытяжной лист TKr «Круг»

Лист просечно-вытяжной представляет собой полотно из металла с рифленой поверхностью и размещенными на ней ячейками в форме круга. По сравнению с цельным листом таких же габаритных параметров ПВЛ легче на 80%. Данный вид ПВЛ листа используется в автотюнинге, потолочных панелях, для системы вентиляции, элементы дизайна, фильтрации.

Просечно-вытяжной лист TQ «Квадрат». Сетка металлическая квадратная

Данный вид ПВЛ листов представляет собой полотно из металла с рифленой поверхностью и размещенными на ней ячейками в форме квадрата. По сравнению с цельным листом таких же габаритных параметров ПВЛ легче на 80%. Данный вид ПВЛ листов, как и многие другие, рекомендуется к применению в таких направлениях как: автотюнинг, потолочные панели, системы вентиляции, элементы дизайна, фильтрация.

Просечно-вытяжной лист TSh «Шестигранник»

Данный лист просечно-вытяжной представляет собой полотно из металла с рифленой поверхностью и размещенными на ней ячейками в форме шестигранника. По сравнению с цельным листом таких же габаритных параметров ПВЛ легче на 80%. Используется в таких направлениях, как потолочные панели, системы вентиляции, балюстрада, защитные конструкции, заборы, элементы дизайна, фасадные системы, фильтрация.

Декоративная просечно-вытяжная сетка TDek

Данная форма является производной из стандартных типов. Используется в таких направлениях, как потолочные панели, системы вентиляции, балюстрада, защитные конструкции, заборы, элементы дизайна, фасадные системы, фильтрация. Просечно-вытяжная сетка TDek из низкоуглеродистой стали Ст08кп ГОСТ 16523–97, Ст08пс ГОСТ 19904-90.

ᐅ ПЛОТНОСТЬ СТАЛИᐅ ВЕС 1 МЕТРАᐅ ГОСТыᐅ МАРКИ СТАЛИ

Вес листа ПВЛ 1 м2

8 лет на рынке металлопроката

Работаем с ИП, частными лицами, Управляющими Компаниями и другими организациями

Доставим продукцию к назначенному времени

Доставка по Санкт-Петербургу и Ленинградской области

Заказать звонок

СОДЕРЖАНИЕ

Таблица размеров листов ПВЛ
Применение листов ПВЛ
Преимущества

Просечно-вытяжной лист популярное металлопрокатное изделие, которое производится путем резания и растяжения металлической заготовки за одну операцию. Полученный продукт имеет сетчатую структуру, но вместе с тем, благодаря отсутствию соединительных узлов, высокие эксплуатационные характеристики.

Просечно-вытяжной лист выпускается по ГОСТ 8706-78 и имеет широкую номенклатуру типоразмеров. Толщина метала варьируется от 4 до 6 мм с различными размерами отверстий и стенок. Стандартная длинна листа до 6 м, ширина не более 1 м.

Таблица размеров листов ПВЛ

Как и у других видов металлического проката, стоимость ПВЛ листа рассчитывается в соответствии с массой изделия. Для расчета веса 1 м2 листа ПВЛ воспользуйтесь нижеследующей таблицей:

Наименование листа	Толщина стенки, мм	Толщина листа, мм	Ширина полочки, мм	Масса 1 м2, кг
406	4	12,7	6	15,7
506	5	13,0	6	16,4
508	5	16,8	8	20,9
510	5	20,5	10	24,7
606	6	13,4	6	17,3
608	6	17,1	8	21,9

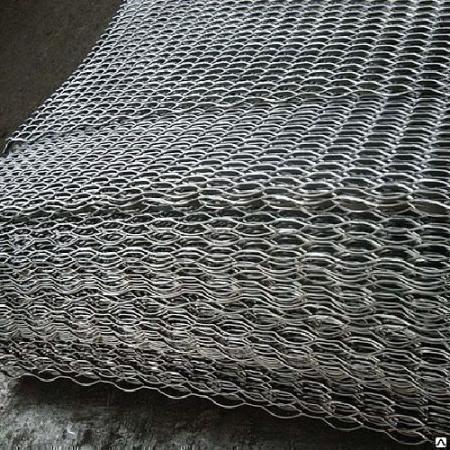

610	6	20,6	10	26,0

Применение листов ПВЛ

Лист ПВЛ обеспечивает надежную противоскользящую поверхность, идеально подходящую для промышленных объектов и других областей, требующих повышенной безопасности при ходьбе. Размеры ячеек просечно-вытяжного листа позволяют снегу, жиру, грязи и другому мусору проваливаться вниз. Полы и другие продукты из просечно-вытяжного листа просты в монтаже и требуют минимального обслуживания.

Лист ПВЛ чаще используют для изготовления заборов и ограждений, поскольку это прочный материал, а отверстия пропускают воздух и свет, в то же время обеспечивая надежный механический барьер для более крупных объектов.

Другая область использования просечно-вытяжного листа основана на его форме – открытые края материала обеспечивают хорошее сцепление, что позволяет использовать его в строительной промышленности для усиления жесткости конструкции, в армировании и штукатурных работах. Вес 1 м2 просечно-вытяжного листа не утяжеляет конструкции и хорошо переносит различные нагрузки.

В современной архитектуре ПВЛ листы используются в качестве экспонируемого фасадного или экранного материала, который можно превратить в простые или сложные декоративные формы.

Вот далеко не полный список изделий, которые производятся из просечно-вытяжного листа: воздушные фильтры, воздухозаборники, архитектурные панели, разделители кабины, шапки дымохода, конвейерные ленты, сушильные шкафы, фасады, заборы, фильтрующие элементы, решетки пола, скамейки, решетки ограждения, панели заполнения, металлические товары для офиса, масляные поддоны, мебель для дома и улицы, упаковочная тара, экраны безопасности, урны, борта грузовиков и прицепов и т. д.

Преимущества

Одним из основных преимуществ просечно-вытяжных листов по сравнению с другими материалами, имеющими сетчатую структуру, является его невысокая стоимость. По сравнению со сварочной сеткой ПВЛ лист не имеет точек соединения и как следствие более надежен, лучше держит форму и более декоративен. По эксплуатационным характеристикам с ним может сравниться только перфорированный лист, однако при его производстве много металла уходит в отходы, что негативно сказывается на конечной стоимости продукта.

Основными преимуществами просечно-вытяжных листов являются:

Стабильность структуры и однородность поверхности;
Низкая стоимость;
Пропускает поток света, тепла, звука и воздуха;
Удобен в монтаже и эксплуатации;
Хорошее соотношение прочности и веса;
Ассортимент размеров ПВЛ листа;
Обладает отличными акустическими свойствами;
Трехмерная форма сеток позволяет материалу выдерживать гораздо более высокую точечную нагрузку, чем у аналогичных изделий или плоского листа;
Экономичная альтернатива перфорированным металлам;
Отсутствие отходов в процессе производства
Хорошо формуется и режется;
Противоскользящая поверхность;
Устойчив к коррозии.

Наша продукция

Лист нержавеющий
Листовая нержавейка – это вид металлического проката, который производится из легированной стали….
Нержавеющая никельсодержащая сталь
Листовая сталь, которая содержит никель…
Нержавеющая сталь без никеля
Нержавейка без никеля более прочная, чем с …

Виды резки металла
09-08-2022

Резка металла может производиться при помощи различных технологий, выбор зависит от требований к точности и качеству разреза. Рассмотрим, какие виды резки металла предлагают современные прои…

Как сделать забор из профнастила своими руками
08-08-2022

Профнастил – популярный материал для изготовления заборов и ограждений. К преимуществам относят невысокую стоимость, легкий вес, обеспечивающий простоту монтажа, привлекательный внешний вид,…

Виды сварки металлов
13-07-2022

Сварка металла – метод металлообработки, который позволяет соединять различные детали, в том числе, изготовленные из разных сортов металла. Этот метод был известен еще в семнадцатом столетии…

вес 1 м2. Листы просечно-вытяжные 1000х2000 и другие размеры, их характеристики, возможная толщина

Особенности
Размеры и вес
Приложения

Листы ПВЛ выпускаются в основном в виде сетки с равномерно расположенными ячейками одинакового размера. Конфигурация листа представляет собой однородную структуру. Этот лист используется в промышленном и гражданском строительстве, машиностроении и ряде других отраслей промышленности.

Особенности

Главной особенностью листов ПВЛ 306 является их малый вес, который находится в гармонии с относительно высокой жесткостью и эластичностью. Для изготовления этих листов используются нержавеющие стальные сплавы и цветные металлы, которые практически не портятся в среде пресной воды и паров.

Наибольшее распространение получил материал из стали марки не хуже Ст3. Степень пористости значения не имеет — она может быть и спокойной, и полуспокойной, и кипящей сталью. Размеры ПВЛ 306 прописаны в ГОСТ 8706-19.78.

Производство сетки просечно-вытяжной включает следующие этапы.

Цельнометаллическая заготовка подвергается уловке с нарезанием ножевых стоек-валов насечек по ее толщине. Расположение будущих ячеек соответствует принципу «через ряд, через один». По ГОСТу срезы имеют структуру, напоминающую ромбы или чешуйки на теле рыбы. При выполнении надрезов лист вытягивают до тех пор, пока эти короткие прорези не приобретут размер и структуру в соответствии с ромбовидной и чешуйчатой текстурой.
Затем листовой материал прокатывают по вытянутым осям надрезов, что придает ему более плоскую текстуру, что придает ему дополнительную устойчивость к деформационным воздействиям.

Технологически процесс производства называется — вытяжка с одновременной перфорацией.

Габаритные размеры и масса

Согласно ГОСТ и ТУ листопрокат из ПВЛ 306 имеет следующие характеристики:

лист 3х1000х2500 — листовой прокат, применяемый во многих основных и вспомогательных производствах;
лист 1000х2000 мм – уменьшенный вариант, используемый при монтаже и отделке конструкций, не требующих особо больших габаритов.

Листы просечно-вытяжного проката также отличаются хорошей обрабатываемостью: их режут, сваривают и гнут без особых ограничений. Вес листа 3х1000х2500 – 30,5 кг, толщина исходного листа, в котором вырезаны насечки, – 3 мм. По ГОСТ 8706-1978, марка сплава — Ст3ПС5.

Для просечно-вытяжного проката толщина проката обычно составляет 3…6 м. Длина листовой заготовки от 2 до 3,5 м. Ширина заготовок в полной готовности к покупке и установке 0,5, 0,6, 0,7, 0,8, 1,0, 1,25 м.

Параметр подачи при обработке на цельной заготовке ячеек для ПВЛ 306 составляет 6 м. Шаг ячеек 90 мм. Толщина сотовой конструкции в готовом виде 12 мм. Вес 1 м2 — 12,9кг, расстояние протяжки за один проход — 12,5 мм. Стандарты ТУ — 0971-001-44028369-2006, 3626-11589 и 27.1-25484714-1.

Области применения

Благодаря незначительному весу погонного/квадратного метра, противоскользящим свойствам, самоочищаемости этот продукт успешно заменяет сплошной листовой прокат. Помимо значительного — по своим меркам и параметрам аналогичных материалов — листового проката ПВЛ 306 выдерживает значительный перепад температур. Благодаря способности пропускать воздух и свет лист используют при обустройстве светопрозрачных потолков, ограждений и вентиляционных шахт. Наконец, за счет снижения металлоемкости до 5 раз значительно снижается цена на этот прокат.

ПВЛ хорошо подходит для устройства лестничных маршей, армирования железобетона (вместо арматуры). Лестницы, изготовленные с его применением, самостоятельно очищаются от снега при проходе людей по ступеням. Осадки и талая вода достаточно свободно стекают с конструкции. Полая конструкция, из которой сделаны ступени (без бетона), препятствует скольжению людей при проходе по такой лестнице.

PVL 306 хорошо подходит для организации площадок и дорожек, пандусов для колясок и велосипедов, мотоциклов. Участки ливневого стока на закрытых территориях также содержат ПВЛ – а также телевышки, радиомачты и вышки сотовой связи для обслуживания высотного электро- и радиооборудования. Список приложений PVL грозит стать бесконечным.

Коррозионностойкий просечно-вытяжной лист имеет единственное ограничение при хранении — отсутствие паров кислоты. Цветмет также не допускает наличия щелочей, некоторых солей. А вот ржавеющая сталь, кроме того, боится сырости и влаги.

При транспортировании ПВЛ обвязывают проволокой с шагом 1…1,5 м между линиями стяжки, упакованными в блоки массой по 1 т каждый, между которыми укладывают распорки шириной не менее 20 см и толщиной не менее 2 м .

Если не будут соблюдены все вышеперечисленные условия, то изделия значительно испортятся, прежде чем окончательно попадут на строящийся объект.

Комментарий успешно отправлен.

Рекомендуем к прочтению

Профнастил ПВЛ цена на сайте

homeen / ПВЛ ПВЛ

ПВЛ цена ➤

ПВЛ это Профлист. Купить от 5 шт. Цена в ЦЕНА .
Лист просечно-вытяжной изготавливался по ТУ 36-26.11-5-89 (взамен устаревшего ГОСТ 8706-58), по ТУ У 271-13625948-002:2006 методом резки и волочения из холоднокатаного, горячекатаного — прокат, оцинкованный лист. После резки и растяжения лист попадает под пресс, где ему придается ровная плоскость.

Ширина листа, мм: 500, 600, 700, 800, 900, 1000, 1250.
Шаг ячеек 90 мм и 110 мм.
Длина листа немерная — 2 — 3,5м или мерные куски по Вашему заказу в пределах 2-3,5м.
В партии допускается наличие до 10 % кусков длиной менее 2 м.

Ячейки листа расположены так, что более широкая диагональ расположена поперек ПВЛ.

Спецификация для просечно-вытяжного листа

Расширенный лист имеет допуски:

Ширина листа +/- 10 мм.
Длина листа +/-25 мм.
Срезанный угол — не более 1,5 ^o.
Дефекты, трещины напряжения должны иметь длину не более 2 мм.
По размеру чертежа, подаче, шагу, длине ячейки не регулируется и обеспечивается параметрами режущего инструмента.
Лист может иметь непроницаемое сечение, это необходимо указать в заказе. Если для вас это не важно, то она будет такого размера, чтобы предыдущий клиент остался доволен.
Лист изготавливается из листовой углеродистой стали по ГОСТ 14637-89 марок Ст3кп, Ст3сп и Ст3пс по ГОСТ 380-88 толщиной 4,0 мм, 5,0 мм и 6,0 мм. По согласованию с покупателем допускается изготовление ПВЛ других марок.
Лист хранится, как и любой другой металлопрокат, как на закрытых складах, так и на открытых площадках. Лист можно транспортировать в открытом подвижном составе.

Мы выдаем сертификат качества на просечно-вытяжной лист на каждую сделку.

Размеры, масса, значения предельных нагрузок из просечно-вытяжного листа

В таблице указаны просечно-вытяжные листы, значения являются стандартными и используются для создания всех типов настилов и маршевых лестниц. Указаны значения предельных нагрузок на прогиб, размеры ячеек в свету, габаритные параметры, масса просечно-вытяжного листа, толщина заготовки, подача, общая толщина изделия, чертеж.
Значения предельных нагрузок указаны для случая приложения усилия, сосредоточенного по осевой линии, и при защемлении концов листа.
Контрольное состояние – достижение прогиба 1/120 ширины листа (пролета) в соответствии со строительными нормами и правилами.
Для равномерно распределенной нагрузки указанные значения умножаются на 2,2.
При свободной опоре концов листа предельные нагрузки уменьшаются вдвое.

Расширенная металлическая упаковка, отгрузка и доставка

Вспененный лист поставляется в упаковках. Вес пачки ПВЛ не более 5 тонн.
На каждую партию просечно-вытяжного листа выдается сертификат, в котором указываются:

товарный знак или сокращенное наименование предприятия-изготовителя;
Номер заказа;
символ;
дата выдачи сертификата на лист;
подтверждение соответствия листа требованиям технических условий;
клеймо отдела технического контроля.

Отгрузка производится со склада в Запорожье, Днепре, Киеве. У нас в штате есть логист, который занимается поиском транспорта и обеспечением безопасности грузоперевозок. У нас есть база проверенных перевозчиков, с которыми на 100% безопасно отправлять грузы. Если владелец автомобиля нам еще не известен, то мы его проверяем и собираем рекомендации по нему по всей Украине. Поэтому заказывать лист с доставкой у нас выгоднее, чем самому искать транспорт и тратить время.
Купить лист ПВХ с доставкой по Украине: в Днепр, Каменское, Кривой Рог, Кропивницкий, Винницу, Житомир, Киев, Чернигов, Черкассы, Полтавскую, Сумскую, Харьковскую, Донецкую и Луганскую области, Мелитополь, Херсон, Николаев, Одессу и др. города Украины.

Цена просечно-вытяжного листа на ЧП «Метизы-94»

Скачать цену на лист ПВЛ в прайс-листе. Цена с НДС.

Цена оптовая. Окончательная цена просечно-вытяжного листа будет зависеть от размера заказа, определяется путем переговоров и будет указана в счете. Цена производителя также зависит от мировых колебаний и динамики изменения руды, затрат на энергию. Влияет политическая и экономическая ситуация в стране. Даже сезонность влияет. В начале строительного сезона цена за лист будет выше, чем цена за ПВЛ в конце осени.

Применение просечно-вытяжного листа ПВЛ

Лист имеет форму чешуи, благодаря чему его массово используют в лестницах и эстакадах. Предотвращает скольжение в условиях обледенения и наличия масла на полу производственных помещений. Важная функция – самоочищение от грязи. Грязь и мелкий гравий попадают в щели. А благодаря прозрачности используется для вентиляции и всевозможных светопропускающих форм. В машиностроении, строительстве, горнодобывающей и других отраслях:

просечно-вытяжной лист для изготовления настила и ступеней маршевых лестниц. Решетчатые настилы, лестницы, используются для обслуживания площадок и мостков в нефтяной, газовой, нефтехимической промышленности, электростанциях, для создания металлоформ любого назначения.
просечно-вытяжной лист «ПВЛ» применяется во всех областях строительства;
Лист просечно-вытяжной ПВЛ для различных ограждений в соответствии с требованиями безопасности и эстетики;
Профнастил ПВЛ для строительства ограждений садовых и дворовых территорий, окон, квартир, балконов, веранд, батарей отопления.
просечно-вытяжной лист (ПВЛ) для герметизации смотровых, вентиляционных окон в станках, инструментах, сельскохозяйственных машинах;
ПВЛ для изготовления мангалов, мангалов;
просечно-вытяжной лист для различных контейнеров;
просечно-вытяжной лист для просеивания щебня;
ПВЛ перфорированный для усиления при нанесении штукатурки;
для создания крепи при проходческих работах в шахтах и др.
лист для светорассеивающих заграждений на дорогах со встречным движением.

Техническая литература, СНиП по расчету листа перфорированного

Лист перфорированный применяется в основном для создания металлоконструкций, в том числе ответственных. Перед покупкой ПВЛ необходимо руководствоваться ГОСТами и СНиП, где все составляющие рассчитаны на удобство и безопасность строительных конструкций, в том числе и профлист:

СНиП II-23-81 «Металлические конструкции «. PDF Расчет строительных норм и правил для металлоконструкций сваркой, болтовым соединением. Распространяется на строительные железобетонные конструкции и сооружения класса прочности не выше С440, для районов с сейсмичностью до 9 баллов.пунктов включительно, и устанавливает общие требования к этим сооружениям. Регулирует конструкции, выполняющие технологическое значение, например, станки и оборудование, доменные печи и воздухонагреватели, резервуары и газгольдеры, излучающие конструкции антенных сооружений, копры, конструкции подъемно-транспортного оборудования и элеваторов, магистральные и технологические трубопроводы), железнодорожные и автомобильные мосты и гидротехнические сооружения.
ГОСТ 23118-2012 «Конструкции стальные строительные». PDF Устанавливает общие нормы для металлических конструкций.
ГОСТ 23120-78 «Лестницы, площадки и ограждения стальные». PDF Настоящий ГОСТ распространяется на стальные маршевые лестницы, площадки и ограждения к ним, применяемые в производственных зданиях и сооружениях, создаваемых и эксплуатируемых в районах с температурой воздуха от -65 градусов Цельсия и выше.

Процесс производства ПВЛ на видео

Производство листа ПВЛ практически безотходное, за исключением износа ножей.

Массив для проверки деталей серии PVL

ПВЛ225П | Массив проверки деталей серии PVL

Подготовить предложение

Чтобы получить доступ, войдите или
Создать учетную запись

долларов США

Товары
Датчики
Слот, метка и массивы
Массив проверки деталей серии PVL
ПВЛ225П

Подробное описание Детали серии PVL Массив для проверки деталей

Технические характеристики

Серия PVL Массив: длина 225 мм

Напряжение: 12–30 В пост. тока; Корпус: алюминий; IP50

Вход/выход: PNP; Цвета: Зеленый Работа; Красный Mispick

Соединение: 2 м (6,5 фута) ПВХ-кабель

Артикул: 26207

Серия массивов PVL: длина 225 мм

Напряжение: 12–30 В пост. тока; Корпус: алюминий; IP50

Вход/выход: PNP; Цвета: Зеленый Работа; Red Mispick

Соединение: ПВХ-кабель длиной 2 м

Номер детали: 26207

Сертификаты

Добавить в предложение

Связаться с инженером

Сертификаты

Совместимые усилители

Там, где это применимо, максимальный диапазон оптических волокон также зависит от длины волокна.

Дополнительные аксессуары для вашей системы

Добавьте все или отдельные элементы в корзину. Дополнительные параметры доступны ниже.

+ развернуть все
|
— свернуть все

Характеристики

Длина кабеля (м): 2
Мощность: DC
Дисплей: №
Источник питания: DC
Режим обнаружения (общий): Световозвращающий
Режим обнаружения (детальный): Неполяризованный
Тип корпуса: Плоский монтаж — массив
Основной материал корпуса: Черный анодированный алюминий
Активация: Да
Функция активации: Оптический
Монтажная резьба: Без резьбы
Управление вводом цвета: Индивидуальный (один провод/цвет, столько же цветов, сколько и входных проводов)
Количество цветов/сегментов: 2
Размер изделия (мм): Прочее
Цветовая технология: Стандартный светодиод
Вариант цвета 1: Зеленый
Вариант анимации 1: сплошной
Соединение: Кабель
Вариант цвета 2: Красный
Вариант анимации 2: Только мигание
Максимальный ток цвета (мА): 140
Индикатор неправильного выбора: Красный
Количество входных контактов/проводников: 5
Операция: Нормально открытый
Напряжение питания: 12–30 В пост. тока
Тип выхода: ПНП
Тип входа: ПНП
Максимальное время отклика выхода (мс): 2
Максимальное расстояние обнаружения (мм): 1500
Длина массива датчиков (мм): 225
Длина массива (мм): 225
Расстояние между балками (мм): 70,0
Количество лучей: 4
Экологический рейтинг: IP50
Макс. раб. Температура (°С): 50
Температура хранения (°C): от -40 до 70
Управление кнопками: Мгновенный
Материал главного окна: Акриловый прозрачный
Разрешение датчика (мм): 70
Особенность: взрывоопасная зона: №
Особенность: Звуковой: №
Характеристика: Химически стойкий: №
Многоцветное устройство: Одноцветный Вкл.
Особенность: быстроразъемное соединение: №
Связь ввода/вывода: №
Modbus RTU: №
Беспроводной: №
Совместимость с Pro-Editor (дискретный): №
Рабочий фонарь: Зеленый

Что в коробке

Следующие продукты включены в ваш заказ

Загрузки

CAD-файлы

Техническая литература

Сертификация

Добавить в цитату

Связаться с инженером

Сертификаты

Заводской запас:

Текущий запас:
{{qty_avail_reserve}}

Доступно для сборки:
{{qty_avail_to_build}}

{{#if qty_avail_to_build}}В{{else}}Еще доступно в{{/if}}:
{{lead_time}} {{#if_cf lead_time}}Рабочих дней{{/if_cf}}

Информация о ценах и наличии

ДАТА: {{formattedDate}}

ТИП ФАЙЛА: {{docTypeName}}

РАЗМЕР ФАЙЛА: {{fileSize}}

ЦЕНЫ И ДЕТАЛИ
{{#если путь к изображению}}
{{еще}}
{{/если}}
{{#if accts. length}}
Выбор учетной записи:
{{#каждый аккаунт}}
{{показать имя}}
{{/каждый}}
&nbsp
{{/если}}
Номер детали
{{часть}}
Код продукта
{{код_продукта}} — {{pcode_desc}}
Подинвентаризация
{{subinventory_description}} — {{subinventory_code}}
Масса
{{вес}}
Главный операционный директор
{{страна_происхождения}}
Тарифный код
{{tarrif_code}}
Комплект
{{комплект}}
PDQ
{{pdq}}
{{#если подлежит ремонту}}
Ремонтопригодный
{{ремонтопригодный}}
{{/если}}
{{#if min_repair_amt}}
Минимальная стоимость ремонта (долл. США)
{{min_repair_amt}}
{{/если}}

{{#каждый список комплектов.частей}}
{{COMPONENT_ITEM}}
{{COMPONENT_DESCRIPTION}}
{{KIT_QTY}} шт.
{{WEIGHT}} фунтов
{{/каждый}}
Доступно для сборки: {{kitlist.kit_build_qty}}

Технические характеристики
{{#каждый пим}}
{{#isFirstHalf @index . ./pim.length}}
{{{pim_attribute_name}}}
{{{pim_attribute_val}}}
{{/isFirstHalf}}
{{/каждый}}
{{#каждый пим}}
{{#isFirstHalf @index ../pim.length}}
{{еще}}
{{{pim_attribute_name}}}
{{{pim_attribute_val}}}
{{/isFirstHalf}}
{{/каждый}}

Документы
{{#каждая литература}}
{{имя файла}}
{{дата файла}}
{{тип файла}}
{{размер файла}}
{{#если безопасно}}
{{еще}}
{{/если}}
{{/каждый}}

Перивентрикулярная лейкомаляция (ПВЛ) у детей – взгляд женщины | Healthcare for Women

Что такое перивентрикулярная лейкомаляция (ПВЛ) у детей?

Перивентрикулярная лейкомаляция (ПВЛ) представляет собой размягчение белой мозговой ткани вблизи желудочков. Желудочки представляют собой заполненные жидкостью камеры головного мозга. Это пространства в головном мозге, которые содержат спинномозговую жидкость (ЦСЖ). Белое вещество – это внутренняя часть головного мозга. Он посылает информацию между нервными клетками и спинным мозгом, а также от одной части мозга к другой.

PVL возникает из-за повреждения или смерти мозговой ткани. Отсутствие притока крови к тканям головного мозга до, во время или после рождения вызывает ПВЛ. Редко можно сказать, когда и почему это происходит. ПВЛ иногда связана с кровоизлиянием в головной мозг (внутрижелудочковое кровоизлияние). ПВЛ может возникать у детей, родившихся преждевременно (недоношенными или недоношенными).

При ПВЛ область поврежденной мозговой ткани может поражать нервные клетки, контролирующие двигательные движения. По мере того, как ребенок растет, поврежденные нервные клетки приводят к тому, что мышцы становятся напряженными или дрожащими (спастическими), и им становится трудно двигаться. Младенцы с PVL имеют более высокий риск развития церебрального паралича. Это расстройство, которое вызывает проблемы с мышечным контролем. У ребенка с PVL также могут быть проблемы с мышлением или обучением.

Что вызывает ПВЛ у ребенка?

Непонятно, почему возникает PVL. Эта область мозга очень уязвима для травм, особенно у недоношенных детей, ткани мозга которых более хрупкие. PVL может произойти, когда мозг получает слишком мало крови или кислорода. Но неясно, когда возникает PVL. Это может произойти до, во время или после рождения. Большинство детей, у которых развивается ПВЛ, недоношены, особенно те, кто родился до 30 недель. Другие вещи, связанные с PVL, включают ранний разрыв или разрыв мембран (амниотического мешка) и инфекцию в матке.

Какие дети подвержены риску PVL?

ПВЛ может возникнуть у любого ребенка. Но риск выше у детей, рожденных недоношенными. Меньшие, более молодые недоношенные дети подвергаются более высокому риску.

Каковы симптомы ПВЛ у ребенка?

В некоторых легких случаях заболевание протекает бессимптомно. PVL может не проявляться до нескольких месяцев после рождения. Симптомы могут проявляться немного по-разному у каждого ребенка. Наиболее частым симптомом ПВЛ является спастическая диплегия. Это форма церебрального паралича, при которой напрягаются и сокращаются мышцы, особенно в ногах. В некоторых случаях симптомы могут быть похожи на детский церебральный паралич. Или они могут включать проблемы с обучением или проблемы со зрением.

Симптомы PVL могут быть такими же, как и при других заболеваниях. Убедитесь, что ваш ребенок посещает своего лечащего врача для постановки диагноза.

Как диагностируется ПВЛ у ребенка?

Медицинский работник спросит о симптомах и истории болезни вашего ребенка. Он или она проведет медицинский осмотр вашего ребенка. У вашего ребенка также могут быть тесты, такие как:

Ультразвуковое исследование черепа. Это безболезненный тест, в котором используются звуковые волны для получения изображений тканей организма. Этот тест используется для осмотра головного мозга ребенка через мягкие отверстия между костями черепа (роднички). У ребенка с ПВЛ УЗИ показывает кисты или полости в ткани головного мозга. Иногда это состояние не сразу видно на УЗИ. Таким образом, медицинские работники проводят ультразвуковое исследование детям из группы риска ПВЛ через 4–8 недель после рождения.
МРТ. В этом тесте используются большие магниты, радиоволны и компьютер для получения изображений внутренней части тела. МРТ может показать некоторые из ранних изменений в ткани головного мозга, которые возникают при PVL.

Как лечится ПВЛ у ребенка?

Лечения ПВЛ не существует. Детям из группы риска ПВЛ может потребоваться особый уход после выписки из больницы. Последующее наблюдение может включать физиотерапию, трудотерапию и логопедию. Симптомы PVL, такие как спастичность, можно лечить с помощью лекарств и другой терапии.

Какие возможны осложнения ПВЛ у ребенка?

PVL может привести к проблемам с физическим или умственным развитием. Серьезность этих проблем различна. В этих случаях ребенка все же необходимо время от времени проверять на наличие признаков проблем. В наиболее тяжелых случаях PVL может вызвать церебральный паралич или другие серьезные физические и психические задержки. Только время может сказать, насколько тяжелой будет инвалидность ребенка.

Как я могу помочь моему ребенку выжить с ПВЛ?

Если у вашего ребенка диагностирована ПВЛ, он должен регулярно проходить осмотр у специалиста по развитию. Это может помочь обнаружить проблемы на ранней стадии, чтобы вы и ваш ребенок могли своевременно получить помощь.

Когда мне следует позвонить лечащему врачу моего ребенка?

Позвоните поставщику медицинских услуг, если у вашего ребенка:

Ключевые моменты о ПВЛ у детей

Перивентрикулярная лейкомаляция (ПВЛ) представляет собой размягчение белой мозговой ткани вблизи желудочков. Белое вещество – это внутренняя часть головного мозга. Он посылает информацию между нервными клетками и спинным мозгом, а также от одной части мозга к другой.
Отсутствие притока крови к ткани головного мозга до, во время или после рождения вызывает ПВЛ.
ПВЛ может возникнуть у любого ребенка. Но риск выше у детей, рожденных недоношенными.
Младенцы с PVL имеют более высокий риск церебрального паралича. У ребенка с PVL также могут быть проблемы с мышлением или обучением. В некоторых легких случаях состояние не вызывает никаких симптомов.
Лечения ПВЛ не существует. Детям из группы риска ПВЛ может потребоваться особый уход после выписки из больницы. Последующее наблюдение может включать физиотерапию, трудотерапию и логопедию.

Следующие шаги

Советы, которые помогут вам получить максимальную отдачу от визита к поставщику медицинских услуг вашего ребенка:

Знайте причину визита и то, что вы хотите, чтобы произошло.
Перед посещением запишите вопросы, на которые вы хотите получить ответы.
При посещении запишите название нового диагноза и любые новые лекарства, методы лечения или тесты. Также запишите все новые инструкции, которые ваш поставщик дает вам для вашего ребенка.
Знайте, почему прописывается новое лекарство или лечение и как оно поможет вашему ребенку. Также знайте, каковы побочные эффекты.
Спросите, можно ли лечить состояние вашего ребенка другими способами.
Знайте, почему рекомендуется тест или процедура и что могут означать результаты.
Знайте, чего ожидать, если ваш ребенок не примет лекарство или не пройдет тест или процедуру.
Если у вашего ребенка запланирована повторная встреча, запишите дату, время и цель этой встречи.
Знайте, как вы можете связаться с врачом вашего ребенка в нерабочее время. Это важно, если ваш ребенок заболел и у вас есть вопросы или вам нужен совет.

Карманный видеоларингоскоп (PVL и PVL Plus)

Удобный складной видеоларингоскоп

Удобный карманный видеоларингоскоп (PVL) — это портативный и удобный видеоларингоскоп. Разработан, чтобы обеспечить последовательное, четкое представление о дыхательных путях пациента в режиме реального времени и помочь врачам в более быстрой и безопасной интубации трахеи. PVL — это более роскошная и усовершенствованная версия нашего видеоларингоскопа Medcam.

Видеопрезентация ПВЛ-И-02

Удобный и удобный

Кнопка «в одно касание» управляет всеми функциями устройства. Например, включение/выключение, фотосъемка и запись видео.

PVL имеет эргономичный дизайн, 3-дюймовый монитор, который полностью складывается и вращается в двух направлениях.

На экране отображается четкое изображение в реальном времени . Идеально подходит для записи изображений и анализа во время интубации трахеи или обследования/лечения гортаноглотки.

Цифровой видеовыход идеально подходит для отображения видеозаписей на внешнем экране.

PVL и их одноразовые лезвия доступны в различных конфигурациях и размерах. Таким образом, ларингоскоп можно использовать у всех пациентов, от младенцев до взрослых пациентов. Лезвия снабжены средством против запотевания.

PVL работает от перезаряжаемой литиевой батареи 18500A . Батарея 18500A взаимозаменяема.

Ручка VL имеет водостойкость (IPX7) и IPX4 для 3-дюймового монитора.

Ларингоскоп имеет устойчивое к царапинам покрытие стильного черного цвета.

Все устройства PVL имеют 2-летнюю гарантию производителя .

Модели

PVL предназначен для ежедневного использования в обычных и сложных процедурах интубации. Во всех моделях используются стерильные (из поликарбоната медицинского назначения) одноразовые лезвия.

Существует две разные модели карманного видеоларингоскопа, каждая из которых имеет номер , а также вариант Plus .

PVL-I-01 (Plus)
Подходит для младенцев и младенцев.

PVL-I-02 (Plus)
Для взрослых пациентов.

Фото ПВЛ-И-02 (вид спереди и сбоку)

Варианты PVL Plus

PVL-I-01 и PVL-I-02 также будут доступны в варианте Plus (с 2021 г.).

Вариант Plus содержит все преимущества обычного PVL и имеет следующие дополнительные функции:

Произведено в Нидерландах
PVL Plus собирается в Нидерландах, что означает, что проблемы, связанные с сырьем, импортом (Китай) и логистикой, имеют меньшее значение. Таким образом, мы лучше контролируем доставку в случае форс-мажора. CvO (сертификат происхождения) может быть выдан по запросу.

Изображение PVL-I-02 Plus

Одноразовые лезвия

Во всех моделях PVL используются стерильные одноразовые лезвия, «Одноразовые лезвия VL». Эти лезвия изготовлены из поликарбонатного сырья медицинского назначения.

Лезвия MD

Стандартные лезвия PVL-I-01 и PVL-I-02 используют лезвия MD (одноразовые VL), аналогичные лезвиям, используемым для видеоларингоскопа Medan. Лезвия MD также можно использовать для Medcam.

Лезвия MD доступны в 4 размерах. Лезвия MD не подходят для вариантов Plus PVL.

Обзор ножей MD

Имя	Модель	Целевая группа
МД-0	ПВЛ-И-01	Детские и младенческие
МД-1	ПВЛ-И-01	Дети
МД-2	ПВЛ-И-02	Подростки и взрослые
МД-3	ПВЛ-И-02	Взрослые

Ножи MAC

В моделях PVL-I-01 Plus и PVL-I-02 Plus используются новые запатентованные лезвия MAC (одноразовые VL). Эти новые одноразовые лезвия были разработаны с использованием наших собственных форм, основанных на практических отзывах. Мы реализовали максимальное количество пожеланий существующих пользователей. Это делает их также подходящими для сложных случаев интубации.

Основные характеристики блейдов MAC:

Более тонкие и более изогнутые (по сравнению с лезвиями MD)
Эти лезвия обеспечивают больше пространства для маневра с трубкой или инструментами.

Другие варианты (6 размеров / 8 вариантов)
Подходит для всех ситуаций, даже когда во рту/глотке мало места.

Лезвие Mac-3D (трудные дыхательные пути)
С углом 60 градусов для более сложных ситуаций

Лезвие Mac-3M (в стиле Macintosh)
Перекрестное лезвие, которое также позволяет проводить прямую ларингоскопию.

Новые лезвия MAC только подходят для моделей Plus PVL (и Medcam Plus).

Обзор лезвий MAC для взрослых

Подходит для PVL-I-02 Plus.

Имя	Вес пациента	Целевая группа
Мак-2	20-50 кг.	Подростки/Взрослые
Mac-3	50-80 кг.	Взрослые
Mac-4	80 кг. +	Взрослые
Мак-3М	40 кг. +	Взрослые (макинтош)
Mac-3D	40 кг. +	Взрослые (трудные ситуации)

Обзор педиатрических лезвий MAC

Подходит для PVL-I-01 Plus.

Имя	Вес пациента	Целевая группа
Мак-1	10-20 кг.	Дети
Мак-0	5-10 кг.	Детские и младенческие
Mac-00	1,37-5 кг.	Недоношенные и новорожденные

загрузок

Руководство PVL-I-01 и 02

Скачать файл

Руководство PVL-I-01 и 02 Plus

Скачать файл

Технический паспорт PVL-I-01 и 02

Скачать файл

Технический паспорт PVL-I-01 и 02 Plus

Скачать файл

Запросить дополнительную информацию о карманном видеоларингоскопе (PVL)

Ваше имя

Расположение

Компания/организация

Отделение

Ваш номер телефона

Ваша электронная почта

Ваше сообщение

Сделать вместо заполните это поле (оставьте пустым)

Код защиты от спама:

Вы получите копию отправленного сообщения

MRSA — NHS

MRSA — это тип бактерий, устойчивых к нескольким широко используемым антибиотикам. Это означает, что инфекции, вызванные MRSA, труднее лечить, чем другие бактериальные инфекции.

Полное название MRSA — метициллин-резистентный золотистый стафилококк. Возможно, вы слышали, что это называется «супербаг».

Инфекции MRSA в основном поражают людей, которые находятся в больнице. Они могут быть серьезными, но обычно их можно лечить антибиотиками, которые действуют против MRSA.

Как вы заражаетесь MRSA

MRSA безвредно живет на коже примерно 1 из 30 человек, обычно в носу, под мышками, в паху или на ягодицах. Это известно как «колонизация» или «носительство» MRSA.

Вы можете заразиться MRSA на коже, если:

прикоснетесь к больному
совместное использование таких вещей, как полотенца, простыни и одежда, с кем-то, у кого есть MRSA на коже
прикосновение к поверхностям или предметам, на которых есть MRSA

Попадание MRSA на кожу не вызовет у вас несколько часов, дней, недель или месяцев без вашего ведома. Но это может вызвать инфекцию, если оно проникнет глубже в ваше тело.

Люди, находящиеся в больнице, подвергаются наибольшему риску этого, потому что:

у них часто есть пути для попадания бактерий в их организм, например, через рану, ожог, зонд для кормления, капельницу в вену или мочевой катетер
у них могут быть другие серьезные проблемы со здоровьем, которые означают, что их организм менее способен бороться с бактериями
они находятся в тесном контакте с большим количеством людей, поэтому бактерии могут легче распространяться дети и беременные женщины, как правило, не подвержены риску инфицирования MRSA.
Симптомы MRSA
Наличие MRSA на коже не вызывает никаких симптомов и не вызывает у вас заболевания.
Обычно вы не узнаете, есть ли у вас заболевание, если перед госпитализацией не пройдете скрининговый тест.
Если MRSA проникнет глубже в кожу, это может вызвать:
- отек
- тепло
- боль
- гной
- покраснение, но это может быть менее заметно на более темной коже

Просечно-вытяжной лист или рифленый лист?

Поговорим о «рифлёнке»…

… И о «просечке»

Что же выбрать?

Подводя итог

Характеристики и применение просечно-вытяжного листа

Черный металл

Общие сведения

Производство

Основные характеристики

Применение листа ПВЛ

Популярные статьи

Нагрузка на лист ПВЛ

ПРИМЕНЕНИЕ

Основные преимущества

РАЗМЕРЫ ЛИСТОВ И РАСКРОИ

Что такое ПВЛ

Размеры листа просечно-вытяжного

Вес листа ПВЛ 1 м2

Таблица размеров листов ПВЛ

Применение листов ПВЛ

Преимущества

Наша продукция

вес 1 м2. Листы просечно-вытяжные 1000х2000 и другие размеры, их характеристики, возможная толщина

Особенности

Габаритные размеры и масса

Области применения

Профнастил ПВЛ цена на сайте

Спецификация для просечно-вытяжного листа

Размеры, масса, значения предельных нагрузок из просечно-вытяжного листа

Расширенная металлическая упаковка, отгрузка и доставка

Цена просечно-вытяжного листа на ЧП «Метизы-94»

Применение просечно-вытяжного листа ПВЛ

Техническая литература, СНиП по расчету листа перфорированного

Процесс производства ПВЛ на видео

Массив для проверки деталей серии PVL

Подготовить предложение

Сертификаты

Сертификаты

Совместимые усилители

Дополнительные аксессуары для вашей системы

Характеристики

Что в коробке

Следующие продукты включены в ваш заказ

Загрузки

CAD-файлы

Техническая литература

Сертификация

Сертификаты

ЦЕНЫ И ДЕТАЛИ

Технические характеристики

Документы

Перивентрикулярная лейкомаляция (ПВЛ) у детей – взгляд женщины | Healthcare for Women

Что такое перивентрикулярная лейкомаляция (ПВЛ) у детей?

Что вызывает ПВЛ у ребенка?

Какие дети подвержены риску PVL?

Каковы симптомы ПВЛ у ребенка?

Как диагностируется ПВЛ у ребенка?

Как лечится ПВЛ у ребенка?

Какие возможны осложнения ПВЛ у ребенка?

Как я могу помочь моему ребенку выжить с ПВЛ?

Когда мне следует позвонить лечащему врачу моего ребенка?

Ключевые моменты о ПВЛ у детей

Следующие шаги

Карманный видеоларингоскоп (PVL и PVL Plus)

Удобный складной видеоларингоскоп

Удобный и удобный

Модели

Варианты PVL Plus

Одноразовые лезвия

Лезвия MD

Обзор ножей MD

Ножи MAC

Обзор лезвий MAC для взрослых

Обзор педиатрических лезвий MAC

загрузок

Запросить дополнительную информацию о карманном видеоларингоскопе (PVL)

MRSA — NHS

Как вы заражаетесь MRSA

Симптомы MRSA
