Гибочный станок это: Гибочные станки для металла — виды и описание гибочных станков

предназначение, конструкция и принцип действия, самостоятельное изготовление агрегата

Процесс гибки металла листовой формы, представляет собой особую технологическую цепочку в результате выполнения которой можно получить требуемые по конфигурации заготовки. При применении специального оборудования либо станков этот процесс может происходить с наименьшими усилиями со стороны человека.

• Предназначение станка
• Разновидности станков гибки металла
• Конструкция и принцип действия
• Изготовление листогибочного станка
• Техника безопасности

В современных условиях всё больше внимания стало уделяться возможности самостоятельного конструирования и изготовления различных станков инструментов и приспособлений, способных значительно облегчить физический труд человека. Приобретение оборудования заводского изготовления зачастую становится проблематичным из-за его высокой цены. Не исключением является и гибочный станок для листового металла, цена которого порой недоступна для владельцев загородных строений и участков.

Имея такой незаменимый агрегат в домашнем хозяйстве можно легко изготовить качественные изделия для выполнения работ по устройству кровли здания. А также можно самостоятельно сделать различные конструкции для ограждения и благоустройства территории загородного участка, причём по качеству производства, не уступающему промышленным изделиям.

Предназначение станка

Такое оборудование предназначено для резки и изгиба листового металла или полос различной толщины и формы, а также для получения деталей метало профильного типа. На самодельном оборудовании изгиб металлических листов можно производить под любым углом, плоскостность материала при такой операции нисколько не изменяется. В отличие от использования ручного инструмента (киянка, оправка), изгиб листа на станочном оборудовании происходит без деформации отгибаемой стороны листа металла. Поэтому существует возможность изготавливать различные детали из металла, ничем не отличающиеся по качеству от заводских изделий.

При установке на гибочную площадку вставки из силикона, можно качественно изгибать окрашенные листы металла, при этом не повреждая слоя красочного покрытия.

Разновидности станков гибки металла

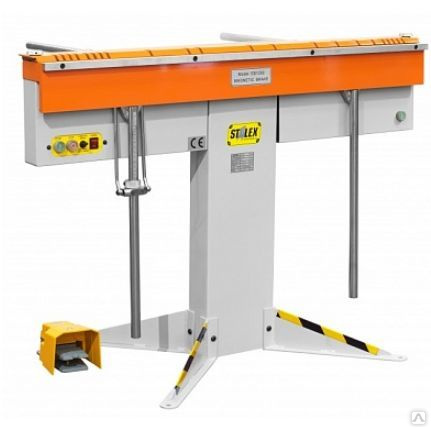

Станки для работы по загибанию металлических поверхностей по виду приводного устройства, можно разделить на несколько типов:

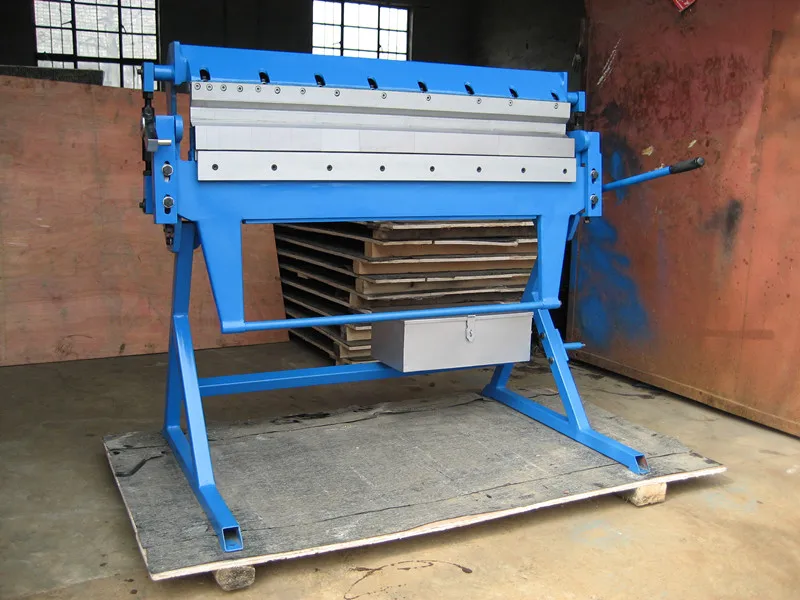

• Ручной. Работает такое приспособление по простейшему принципу: укладывается лист металла на уголок и загибается его свободная часть ударами киянка.
• Механический. Изгиб зажатого листа происходит под давлением, оказываемым механическим способом.
• Электромеханический. При этом способе давление на рабочую поверхность создаётся с помощью электрического двигателя.
• Гидравлический. Привод рабочих поверхностей станков такого типа осуществляется за счёт гидравлической системы, основанной на физическом законе Паскаля.
• Пневматический. В таких станках применяются различные воздушные компрессоры, которые создают давление воздуха, необходимое для привода рабочих плит.

По мобильности перемещения и установки листогибочное оборудование делится:

• Передвижное, которое не очень сложно перемешать, устанавливать и работать на нём в различных условиях производства.
• Стационарные станки устанавливаются и работают в специальном помещении (мастерская, заводской цех).

По способу обработки материала станок гибки листового металла подразделяется:

• Поворотный — оснащён неподвижными и подвижными плитами, а также балками особой формы. Используется такой принцип работы оборудования для изготовления заготовок с несложным рельефом и малым размером.
• Ротационное оборудование — в конструкции агрегата содержатся вальцы, при прохождении между которыми и происходит процесс загибания металлической заготовки. Этот принцип изгибания идеален при обработке крупных по геометрическим параметрам заготовок. Применение его рентабельно при выпуске изделий небольшими партиями. Станок ротационного типа может быть стационарным или передвижным. Передвижное оборудование стоит намного дешевле стационарного и занимает меньше места, поэтому находят широкое применение на небольших предприятиям и в условиях мастерских.
• Стандартное оборудование — оснащено пневматическим или гидравлическим приводом. Такие агрегаты включают в свою конструкцию матрицы и пуансоны. Именно при взаимодействии с этими составляющими станка и происходит сгибание листового металла различной толщины. Стандартное оборудование является оптимальным вариантом при изготовлении большого количества однотипных изделий. Наиболее популярны на современных предприятиях гидравлические листогибочные станки, так как они намного проще в эксплуатации и надёжнее, нежели пневматические агрегаты.

Стандартный пресс гибки металла, независимо от типа привода (пневматический или гидравлический), требует постоянного обслуживания оператором. Именно человек выполняет все технологические операции. Он обязательно настраивает оборудование для выполнения определённой работы, подаёт и контролирует правильное расположение заготовки.

Поворотное, как и ротационное, оборудование является более простым в эксплуатации, так как многие операции могут выполняться в автоматическом режиме. Задача оператора заключается в настройке конкретного алгоритма работы оборудования.

Конструкция и принцип действия

Основными составными частями такого агрегата является:

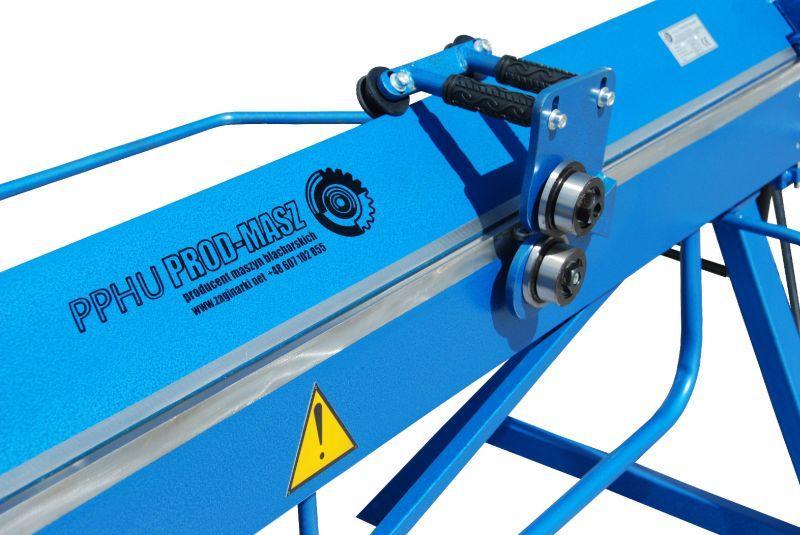

• Нож роликовый, который должен быть изготовлен из прочной высококачественной стали, имеющей огромный ресурс функциональности, так как производить заточку его поверхности придётся многократно.
• Стол задний, служит для удержания рабочего материала, который можно удобно перемещать в необходимом для работы направлении. На основных опорах стола размещают основные устройства для сгибания листа металла и резак.
• Подставка деревянная располагается на рабочем столе, чтобы само листогибочное устройство не скользило по поверхности. Для улучшения условий работы, желательно, изготовить устройство регулирования подставки по высоте.
• Упоры передние создают возможность регулировки ширины разреза.
• Пластина измерительная и упор сгиба угла. При помощи этих приспособлений быстро устанавливается необходимый угол изгиба.

Принцип работы этой конструкции заключается в закреплении заготовки на рабочем столе прижимным устройством и последующего изгиба её поворотной балкой. На таком станке можно добиться угла загиба максимально 135°, а затем произвести изгиб до 180°. В зависимости от мощности прижимной рамы устанавливается и толщина металлического листа.

Простота всей конструкции обеспечивает её безотказность и надёжность в работе. А особенностью её применения считается возможность подачи листового металла любой длины.

Изготовление листогибочного станка

Для самостоятельного изготовления листогибочного агрегата необходимо иметь в наличии швеллера и угловые отрезки с прямолинейными кромками. Состоит станок из обжимного пуансона с ручкой, металлического основания и прижимного устройства.

Основание изготавливается из швеллера длиной до 50 см. Из такого же материала выполняется и прижимное устройство. Строго по оси прижима просверливаем два отверстия диаметром 8,5 мм, на расстоянии 30 мм от концов планки. Прижим изготавливается на 70 мм короче основания станка. Из толстого уголка изготавливаем обжимной пуансон. Ручку-рычаг, выполненную из 15 мм круглого арматурного прута, выгнутого в П-образную форму, привариваем к уголку. Из стали толщиной 5 мм нужно изготовить щёчки, для облегчения пользования рукояткой.

Далее, нужно снять фаски длиной 32 мм и глубиной 6 мм на рёбрах основания, а фаску длиной 30 мм и глубиной 5 мм делаем на торце пуансона. Такие фаски необходимы для крепления и установления осей из толстого 10 мм прута. Эти оси привариваются так, чтобы линия её была направлена параллельно к ребру уголка.

Основание и пуансон крепится с помощью тисков таким методом, чтобы швеллер и уголок находились в одной ровной и горизонтальной плоскости. Затем на пуансон по оси надеваются щёчки и приваривают их к основанию.

Затем, проводим пробный изгиб, для чего лист мягкой стали фиксируется прижимным устройством, плотно зажимая болтами к основанию. Контролируем положение щёчек, при необходимости, проводим их корректировку и окончательную сварку с основанием.

Техника безопасности

Любое сложное механическое устройство, независимо от способа его изготовления, должно соответствовать правилам и требованиям техники безопасности. При эксплуатации листогибочного оборудования, во избежание получения травм и повреждений организма человека, необходимо строго соблюдать следующие правила безопасности:

• Изготовленный самостоятельно листогибочный станок должен быть удобным, устойчивым и безопасным.
• Изготовление оборудования нужно производить из качественных деталей и материалов.
• Все работы на механическом оборудовании должны осуществляться с применением спецодежды.
• Строго запрещается производить изгиб металлической заготовки, не соответствующей по толщине параметрам станка.
• При эксплуатации станка с электроприводом, необходимо строго соблюдать правила электробезопасности.
• Включённое оборудование оставлять без присмотра категорически запрещено.
• Вращающиеся детали агрегата должны быть обязательно закрыты защитными кожухами.
• Работа на неисправном оборудовании категорически запрещена.

что это такое :: SYL.ru

Укрываем не только хвоей. Какие ошибки совершают перед зимой дачники

Яблочный тарт татен и еще 3 несложных рецепта к яблочному сезону

Что учесть при выборе растений для каждой комнаты, чтобы цветы хорошо росли

Ошибки в приготовлении ньокки, из-за которых блюдо получается невкусным

«Адаптировался тяжело»: как сын Подольской воспринял первые школьные дни

С длиной расставаться не придется: подбираем модный вариант многослойной стрижки

Вон, осенняя хандра: полноценный домашний спа против осенней хандры

Подходит для любого возраста: выбираем модный вариант стрижки пикси-боб

«Осьминог» — тренд 2022 года: как подобрать стрижку на волосы разной длины

Как поджарить тост без тостера разными способами: креативные идеи

Автор Букатая Ольга
November 5, 2015

В последнее время большой популярностью стали пользоваться различные инструменты, изготовленные в домашних условиях. Ведь покупка специального оборудования не всегда представляется возможной. В данном случае гибочный станок не является исключением. Это приспособление просто незаменимо в хозяйстве особенно при проведении благоустройства приусадебного участка и дома. Имея в наличии подобного рода устройства, можно создать идеальные изделия для проведения отделки фронтонов, кровельных работ, ветровых планок, оригинальных конструкций для ограждения. Стоит отметить, что готовый материал не отличается такогового, изготовленного на производстве.

Для чего он нужен

Гибочный станок обычно используют для резки и изгиба листового металла, а также полос различной толщины и формы. Подобное оборудование идеально подходит для изготовления деталей из металлопрофиля.

При помощи гибочного станка можно изгибать листовой металл практически под любым углом. При этом можно не бояться за нарушение плоскостности. Подобное оборудование позволяет быстро обрабатывать алюминий, медь, латунь, сталь. Толщина материала должна составлять не более 0,8 миллиметра. Толщина листа при этом может составлять 40 – 250 сантиметров. Высота полки обычно равна 20 миллиметрам. От куска можно отрезать полосы в 8 – 40 сантиметров.

Каким должен быть станок

Гибочные станки для листового металла должен быть не только надежным, но и продуманным. При работе с подобным оборудованием на отгибаемой стороне материала не остается деформаций, которые обязательно возникнут, если использовать киянки и оправки. Это явное преимущества. Благодаря подобному качеству гибочный станок можно применять для изготовления изделий, которые по качеству не будут отличаться от промышленных. Если же оборудование будет использоваться для сгибания окрашенного материала, то гибочную балку стоит оснастить силиконовой вставки.

При изготовлении станка не стоит забывать главное правило. Качественно изготовленное оборудование позволяет делать изгибы даже окрашенного материала без деформации.

Из чего состоит гибочный станок для металла

Чтобы самостоятельно изготовить подобное оборудование, следует четко себе представлять, из чего оно состоит. Гибочный станок для профильной трубы или же листового металла состоит из следующих деталей:

1. Роликовый нож. Эта деталь должна быть изготовлена из прочной стали исключительно высокого качества. При этом нож должен обладать достаточно большим функциональным ресурсом. Помимо этого, деталь должна быть надежной и острой. Необходимо учесть, что в ходе эксплуатации станка нож нужно будет затачивать и не один раз.
2. Задний стол. Эта деталь предназначена для размещения листового материала так, чтобы его можно было передвигать в необходимом направлении. Помимо этого, на опорах заднего стола устанавливаются сгибатель и резак.
3. Деревянная подставка. Эта часть гибочного станка необходима для размещения рабочего стола. Это нужно для того, чтобы не скользил листогиб. Такую подставку при необходимости можно регулировать по высоте.
4. Передние упоры. Эти детали позволяют регулировать ширину разреза.
5. Измерительная пластина и упор сгиба угла. Эти части также важны. С помощью последней детали можно легко установить необходимый угол, но это не все. Изгиб может осуществлять при необходимости под любым углом произвольно.

Гибочные станки для листового металла: разновидности

То оборудование, которое выпускается в промышленных масштабах, можно разделить по видам привода. Сегодня изготавливают ручные, пневматические, гидравлические, электромеханические и механические станки.

Также оборудование можно классифицировать по мобильности. Существуют передвижные и стационарные модели.

Гибочный станок любого типа может быть использован для изготовления изделий из листов стали. Различается оборудование по способу обработки материала:

1. Прессовый с пуансоном и матрицей.
2. Поворотный, оснащенный гибочной балкой.
3. Рационный. При работе с которым используются валки. При этом толщина материала не должна превышать трех миллиметров.

Принцип работы

Гибочные станки для листового металла достаточно просты в использовании. Принцип работы подобного оборудования заключается в фиксации необходимой заготовки прижимом на столе. После этого происходит изгиб металла. Для этого используется поворотная балка с необходимым углом. Подобное оборудование позволяет сделать загиб с максимальным углом в 135°, а догиб – до 180°. Что касается предельной толщины листа, то она напрямую зависит от мощности, которой обладает прижимная рамка устройства.

Очень простая конструкция станка обеспечивает его безотказность и надежность. Но это еще не все преимущества подобного оборудования. Конструктивная особенность данного оборудования — подача листового металла любой длины.

Похожие статьи

• Ручные станки для гибки арматуры своими руками
• Листогибочные прессы: обзор, особенности, принцип работы
• Как сделать профилегиб своими руками: схемы и отзывы
• Оператор станка с ЧПУ: обучение, требования
• Гильотина — это что такое? Виды станков, назначение, характеристики, фото
• Станки для резки пенопласта: виды, принцип работы. Фигурная резка пенопласта
• Станок для шлакоблоков своими руками: устройство, чертежи и рекомендации

Также читайте

Роликовые станки для листового металла: типы и область применения

Роликовый станок – важнейшее технологическое оборудование, используемое для производства бытовых электроприборов, сосудов высокого давления, ветроэнергетических установок, в судостроении, в аэрокосмической и военной промышленности, в сфере автосервисного обслуживания и т.д.

Листогибочный роликовый станок предназначен для сгиба металлических листов в форме большой дуги, цилиндра или даже эллипса, квадрата и многосекционной дуги.

Ниже приведен краткий анализ типов и областей применения листогибочных станков.

• Двухвалковый листогибочный станок
• 3-валковый листогибочный станок
• 1 Асимметричный 3-валковый листогибочный станок
• 2 Станок с нижними роликами, перемещающимися в горизонтальном направлении
• 3 Листопрокатный станок переменной геометрии


4 валковый листогибочный станок

Двухвалковый листогибочный станок

Верхний ролик двухвалкового листогибочного станка изготовлен из твердого металла, а нижний – из эластичного материала, покрытого высокопрочным полиуретаном. Положение нижнего ролика в вертикальном направлении можно регулировать.

При вращении подаваемая заготовка под давлением прижимается к верхнему ролику, а эластичный слой нижнего ролика вдавливается в нижний ролик, что приводит к упругой деформации.

Поскольку объем эластомера остается неизменным, усилие сжатия распространяется по его периметру, создавая сильное, равномерно распределенное, постоянное обратное давление на заготовку и твердый ролик и сжимая их между собой. Задача – согнуть лист при вращении, придав ему форму цилиндра.

Диаметр верхнего ролика, который деформирует эластичный слой, является основным технологическим параметром, определяющим радиус изгиба.

Согласно экспериментальным исследованиям, чем больше коэффициент вытяжки, тем меньше радиус изгиба металлического листа. Однако когда вдавливание достигает определенной величины, радиус изгиба, как правило, остается постоянным, почти не зависящим от вытяжки. Это важная особенность технологии двухвалковой гибки листового проката.

Двухвалковый листогибочный станок предназначен, в основном, для изгиба металлических листов шириной 2000 мм и толщиной менее 2 мм. Станок применяется главным образом для серийного производства тонкостенных контейнеров бытовых электроприборов. Он может быть оборудован системой автоматической подачи и выгрузки заготовок, имеет высокую степень автоматизации и высокую производительность.

Преимущества:

1. Отсутствие прямых концевых участков при высокой скорости работы;
2. Обеспечение высокой точности изгиба за один проход;
3. Даже при наличии штамповки, гравировки или перфорации на поверхности металлического листа после изгиба отсутствуют царапины и коробление.
4. Отсутствие морщин, царапин на поверхности изделий;
5. При увеличении коэффициента вытяжки, даже при смене расстояния между двумя роликами, диаметр деталей остается неизменным, поэтому требования к точности станка невысоки, а эксплуатация проста.

Недостатки:

• Чтобы изменить диаметр выпускаемых изделий, необходимо изготовить накидную оправку; это не подходит для многовариантного и мелкосерийного производства.
• Невозможность изгиба толстых листов; максимальная толщина листа 6-9 мм.

3-валковый листогибочный станок

Существует множество видов 3-валковых листогибочных станков; их можно разделить на два типа: электромеханические и гидравлические.

С конструктивной точки зрения существуют 3-валковые листогибочные станки с наклонными роликами, станки с нижними роликами, перемещаемыми в горизонтальном направлении, и станки переменной геометрии.

Асимметричный 3-валковый листогибочный станок

Обычно асимметричные 3-валковые станки работают от электромеханического двигателя.

И верхний, и нижний ролики являются ведущими и неподвижны в горизонтальном направлении. При этом нижний ролик может подниматься и вращаться, вместе с верхним роликом сжимая передний конец металлического листа. Боковой вспомогательный ролик поднимается, изгибая заготовку. При прокатке через верхний и нижний ролики металлический лист принимает форму цилиндра и дуги.

Асимметричный 3-валковый листогибочный станок используется для изготовления цилиндров или дуг из малоуглеродистой стали длиной менее 2500 мм и толщиной менее 4 мм.

Станок обладает высокой скоростью, что позволяет сэкономить электроэнергию и сократить производственные затраты.

Однако начальный прямой участок вдвое больше толщины листа. Для работы на станке требуются квалифицированные рабочие, и к техническим навыкам персонала предъявляются высокие требования.

Станок с нижними роликами, перемещающимися в горизонтальном направлении

3-валковый станок с нижними роликами, перемещающимися в горизонтальном направлении, является самым распространенным как внутри страны, так и за рубежом. Обычно он работает от гидравлического привода. Принципы действия такого станка описаны ниже.

Верхний ролик – фиксированный, ведущий и вращающийся. Согласно различным технологическим требованиям, два боковых ролика во время работы движутся по дуге, прижимая металлический лист к верхнему ролику. При вращении верхнего ролика получается цилиндр или конус.

Обычно ширина листа достигает 4000 мм, толщина 6-40 мм. Самым большим преимуществом станка является его низкая цена. Однако от оператора требуется высокое мастерство, поскольку процесс не ограничивается одним проходом. Прямой участок заготовки более чем в 2 раза превышает толщину листа.

Листогибочный станок переменной геометрии

Листогибочный станок переменной геометрии – современная машина, используемая внутри страны и за рубежом. Толщина заготовок 20-250 мм.

Принцип работы такого станка показан на рисунке ниже.

Верхний ролик – ведущий, может перемещаться вперед и назад. Два боковых ролика – тянущие, они могут независимо перемещаться в горизонтальном направлении.

Перемещение каждого ролика может образовывать геометрическую форму. Поэтому станок и называется машиной переменной геометрии.

В процессе производства происходит горизонтальная подача заготовки и предварительный изгиб, при этом не требуется боковой толкатель и перемещение бокового ролика наружу. Кроме того, резко возрастает производительность гибки листового металла. Длина прямого участка не превышает толщины листа.

Преимущества:

На станок можно устанавливать верхний ролик другого диаметра. Станок можно оборудовать системой ЧПУ с ПЛК. От оператора не требуется высокое мастерство. Прямой участок практически отсутствует. Подача осуществляется в горизонтальном направлении. Не требуется дорогостоящий боковой толкатель. Станок может обрабатывать конические заготовки большой конусности. Стоимость станка ниже, чем 4-валковой гибочной машины, при одинаковых возможностях изгиба.

Недостатки:

Скорость прокатки немного ниже, чем у 4–валкового станка; невозможно получить многосекционные дуги.

4-валковый листогибочный станок

4-валковый листогибочный станок является одной из самых надежных промышленных машин. Станок универсален, на нем можно изготавливать многосекционные дуги, изделия овальной формы, квадраты, круги, дуги и т.д. Станок оборудован диалоговой системой «оператор – машина» с ЧПУ и обладает высокой степенью автоматизации.

4-валковые станки бывают механическими и гидравлическими. Механические станки используют для гибки металлических листов толщиной менее 6 мм, гидравлические – для гибки листов толщиной 6-200 мм.

На рисунке ниже показан принцип работы 4-валкового листогибочного станка.

Верхний ролик – ведущий, вращающийся, фиксированный. Нижний ролик может перемещаться вперед и назад, вместе с верхним роликом зажимая металлический лист. Два боковых ролика перемещаются вверх и вниз под углом. Их задача – позиционирование и гибка листа.

Принцип работы 4-валковых листогибочных станков, представленных на рынке, одинаков. Они отличаются только своей конструкцией. Некоторые станки имеют планетарную дуговую направляющую боковых роликов, а другие – линейную.

До 2003 года для 4-валковых листогибочных станков использовали в основном линейные направляющие. Затем рынок заняли станки с планетарной дуговой направляющей.

Некоторые производители продолжают использовать линейные направляющие, несмотря на их высокую стоимость, из-за удобства технического обслуживания. Также этот тип направляющих предпочтителен для гибки высоколегированных сталей или титановых сплавов.

Однако я считаю, что для металлических листов с пределом текучести менее 500 мПа нет большой разницы между направляющими. И стоимость производства с использованием планетарных дуговых направляющих будет намного ниже.

Преимущества:

Станок может осуществлять гибку любых металлических листов. Он имеет высокую степень автоматизации и может быть оснащен автоматическими устройствами подачи в верхнем и нижнем направлении.

Недостатки:

Начальный прямой участок более чем в 1,5 раза больше толщины листа.

Помимо вышеперечисленных обычных листогибочных станков, существуют специальные машины, например, вертикальные, с жесткими роликами, для ведения судостроительных работ и т.д.

Как это работает и как работать

Перейти к содержимому

Стальные детали , которые часто используются как часть внутренней структуры бетона, эксперты по строительству называют арматурой. Арматура также может использоваться для различных других целей.

Длинный кусок стали в форме палки или стержня. Часто требуется изгиб по разным конструктивным причинам. Чтобы согнуть арматурный стержень , у нас есть несколько вариантов.

В этой статье речь пойдет об автоматических станках для гибки прутков. Арматурный стержень также иногда называют стержнем. В этой статье мы использовали оба термина.

Содержание

Что такое станок для гибки прутка

Станок для гибки прутка представляет собой тип оборудования для обработки прутков из конструкционной стали , который прост в эксплуатации, обладает хорошей производительностью и надежностью. Он в основном состоит из частей трансмиссии, стоек, корпусов и электроприборов.

Он способен сгибать стальные стержни под углом от 0 до 180 градусов и широко используется при строительстве дорог, мостов, туннелей и других крупных объектов. Машина поставляется как в автоматическом, так и в ручном исполнении

Как это работает

Станок для гибки прутка состоит из электродвигателя, муфты, круглой пластины, червячной передачи и удлиненного вала. Электродвигатель передает мощность на коробку передач, которая снижает скорость и увеличивает крутящий момент.

Круглая пластина изгибает стержень с помощью этого редуктора. Обычно он может сгибать стержни в диапазоне от 6 мм до 16 мм. Механизм автореверса и автореверса также приводится в действие электрической системой, состоящей из контактора и концевого выключателя. Штанга может быть отрегулирована благодаря эффекту пружинения.

Станок для гибки прутка состоит из следующих частей, видимых пользователю:

1. Подвижный гибочный ролик (Этот ролик толкает прут в направлении гибки. Обычно его диаметр меньше, чем у центрального ролика. вращается вокруг центрального ролика)
2. Центральный ролик (Это ролик, вокруг которого вращается стержень. Сам он остается неподвижным. Обычно изготавливается из алюминия или стали с очень высоким классом прочности. Обычно его поверхность также смазывают до помощь в процессе гибки прутка)
3. Регулируемый стопор
4. Контрольная лампа (Эта световая лампа указывает на подачу питания на машину)
5. Главный выключатель
6. Угловой установщик (циферблатного типа или круглый диск с отверстиями по всей его окружности. Вы можете установить
7. Кнопка включения/выключения
8. Угловой стопор (левый и правый )
9. Кнопка аварийной остановки
10. Вставка для ножного переключателя или другого механизма включения.
11. Комплект роликов
12. Ножной переключатель (обычно это кнопка, которая при нажатии ногами запускает работу машины).

Как им пользоваться

1. Для гибки стержней необходимо выбрать и настроить правильные ролики.
2. Подключите шнур питания к соответствующей розетке.
3. Поместите планку между центральным роликом и гибочным роликом на поверхность машины.
4. Убедитесь, что планка параллельна переднему краю машины, отрегулировав стопор.
5. Контрольная лампа должна гореть при включении главного выключателя.
6. Сделайте пробный изгиб и установите угол. Слегка отрегулируйте устройство установки угла вправо или влево, если угол изгиба не совсем правильный.
   • Регулировка и предварительная настройка угла:

Например, если вы хотите сделать стремя, которое обычно имеет 4 изгиба на 90 градусов и 2 изгиба на 135 градусов, вы можете предварительно установить углы.

• Установите установщик угла на 135°, затем затяните стопор прямого угла, чтобы зафиксировать угол.
• Установите установщик угла на 90°, затем затяните левый стопор угла, чтобы зафиксировать его на месте
• Установите установщик угла на 135 градусов. Нажмите кнопку управления, чтобы сделать первый изгиб.
• Установите регулятор угла на 90 градусов и сдвиньте арматурный стержень до нужной длины. Нажмите кнопку управления, чтобы завершить второй изгиб.

7. Каждый раз дублируйте один и тот же угол, фиксируя угловые стопоры.
8. Активируйте ножной переключатель или кнопку управления.
9. Когда гибка завершена, движущийся гибочный ролик возвращается в исходное положение.
10. Если машину необходимо остановить в экстренной ситуации, нажмите кнопку аварийной остановки или снимите ногу с ножного переключателя. Когда ролик вернется в исходное положение, машина автоматически перезапустится.
11. После использования машины следуйте этому графику технического обслуживания, который будет поддерживать вашу машину в рабочем состоянии.

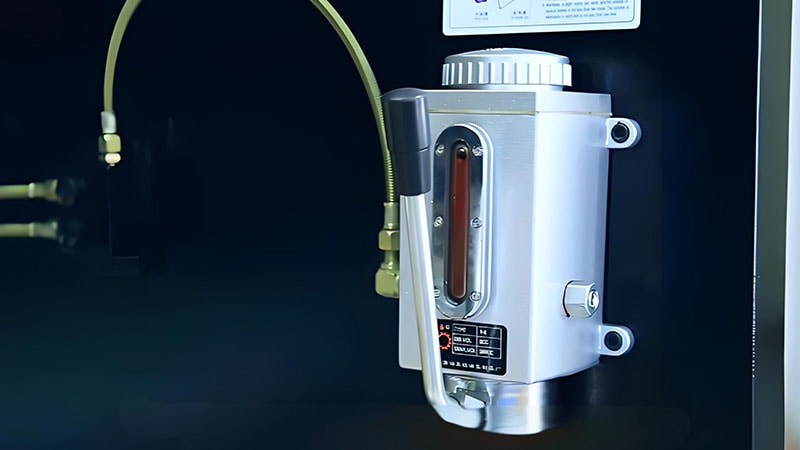

    • Рекомендуется смазывать видимые шестерни и шестерни не реже одного раза в месяц. Также следует проверить угольные щетки на предмет износа и повреждений. При необходимости замените изношенные щетки новыми.
    • Перед началом работы убедитесь в отсутствии ослабленных гаек и болтов.
    • Удалите всю металлическую пыль, грязь, масло и другие остатки, оставшиеся на поверхности машины после работы.
    • Снимите боковую крышку гибочного станка (как сделать гибочный станок) и наклоните станок в сторону, чтобы металлическая пыль высыпалась. Убедитесь, что вы продули всю оставшуюся грязь и пыль сжатым воздухом, прежде чем снова использовать инструмент (наденьте защитные очки, чтобы грязь не попала вам в глаза).

Выводы

Подводя итог, станок для гибки прутков представляет собой тип оборудования для обработки прутков из инженерной стали, которое изгибает прутки в диапазоне от 6 мм до 16 мм. В этой статье мы объяснили различные части машины и то, как мы можем управлять машиной.

Мы также обсудили процесс изготовления стремени с углами 90 и 135 градусов на изгибе. Машина проста в обслуживании, также обсуждается ее базовый график обслуживания. Станок может эксплуатироваться силами начального уровня квалификации.

Щелкните для поиска

Искать:

8 причин выбрать полностью электрический трубогибочный станок

Автоматические трубогибочные станки широко используются в различных областях, таких как автомобилестроение, мотоциклетная, аэрокосмическая, мебельная , промышленные транспортные средства, а также бытовые и промышленные системы отопления и охлаждения.

В отличие от традиционных ручных трубогибочных станков, используемых в основном в качестве рабочих инструментов на строительных площадках, автоматические трубогибочные станки представляют собой настоящие промышленные системы для массового производства компонентов из труб и могут быть электрогидравлическими, далее просто называемыми гидравлическими трубогибочными машинами, или полностью электрический.
В этой статье описаны основные преимущества полностью электрических трубогибочных станков.

Основные преимущества электрического трубогибочного станка

Основные преимущества полностью электрического трубогибочного станка:

1. Производственная гибкость
2. Повторяемость
3. Производительность
4. Качество
5. Нет переходных периодов
6. Снижение энергопотребления
7. Чистая рабочая среда
8. Надежность

Пример полностью электрического трубогибочного станка, который может выполнять правую/левостороннюю гибку в процессе работы.





1. Гибкость производства

Сегодняшний рынок является свидетелем двух важных явлений, которые на протяжении многих лет способствовали постепенному сокращению объемов производства: растущий спрос на индивидуализацию продукции и постоянно усиливающееся стремление к технологическим инновациям. .

Отказ от массового производства в пользу производства по индивидуальному заказу начался много лет назад и стал мощным стимулом для разработки все более гибких систем, то есть станков, которые можно быстро перепрограммировать и приспособить для новой детали.

Почему полностью электрический трубогибочный станок быстрее при переналадке производства?

Полностью электрический трубогибочный станок устраняет ручную регулировку, обычно необходимую на других типах трубогибочных станков, например: регулировку зажимного штампа, прижимного штампа и положения оправки или давления зажимного штампа на трубу.

Благодаря возможности электрического управления движениями станка все операции по настройке могут выполняться автоматически программным обеспечением станка при каждой смене производства, а не вручную оператором, как в случае гидравлических трубогибочных станков.

Поскольку ручная регулировка не требуется, риск ошибки отсутствует, и даже менее опытный оператор может работать без перерыва.

Полностью электрический трубогибочный станок исключает ручную регулировку, обычно необходимую на других типах трубогибочных станков, например: регулировку положения зажима, прижимной матрицы и оправки или давления зажима на трубу.







2. Повторяемость

Прежде всего, следует различать точность и повторяемость в процессе гибки.

Точность — это то, насколько точно машина перемещает компоненты оборудования и его механические части в желаемое положение. В полностью электрическом трубогибочном станке степень точности представлена ​​точностью движения электрических осей станка, которая составляет около сотых долей миллиметра, а также коэффициентом точности, присущим системе.

Однако из-за удлинения и упругости трубы во время гибки эта «теоретическая» точность не обязательно отражает окончательную точность детали, как это может быть, например, в инструментальном станке.

Таким образом, для производителя наиболее важным фактором гибки труб является повторяемость, то есть степень постоянства измерений детали во всей партии.

Например, в такой отрасли, как автомобилестроение, где массовое производство практически полностью автоматизировано, невозможно выполнить ручную настройку или исправление несоответствующей детали во время сборки. В этом случае повторяемость партии важна для поддержания прибыльности и предотвращения потерь.

Каким образом полностью электрический трубогибочный станок обеспечивает большую повторяемость изготавливаемых деталей?

Наибольшее преимущество полностью электрического трубогибочного станка заключается в простоте получения желаемой точности и постоянном воспроизведении этого результата с течением времени. По сути, трубогибочный электростанок может записывать координаты осей и параметры гибки труб, вызывая их в любой момент.

Как указывалось ранее, полностью электрические трубогибочные станки не требуют ручной настройки, поэтому станок может вызывать ранее записанные настройки параметров для изготовления той же детали из прошлого или сегодня в любой момент в будущем и работать с ней таким же образом.

Использование полностью электрического трубогибочного станка также исключает человеческий фактор и позволяет производителю получать те же вчерашние результаты сегодня и завтра без необходимости в опытном операторе, способном восстановить станок до тех же условий, которые использовались в прошлом.

Особенно показательным примером является деталь на рисунке ниже: сложный элемент для мебельного сектора с изгибами фиксированного и переменного радиуса. Здесь электрические настройки необходимы для воспроизведения детали с течением времени, независимо от опыта оператора.

Элементы дизайнерского стула, полученные с помощью E-TURN: полностью электрический трубогибочный станок с правосторонней/левосторонней гибкой в ​​одном цикле производства BLM GROUP.







3. Производительность

В отраслях промышленности, где необходимо обеспечить высокую производительность, чрезвычайно важна интерполяция движений и плавность отрыва гибочной головки от гнутой трубы при подготовке к следующему гибу.

Почему проще оптимизировать рабочий цикл полностью электрического трубогибочного станка?

Движение полностью электрических трубогибочных станков управляется осью ЧПУ, что позволяет полностью использовать весь потенциал программного обеспечения для программирования трубогибочных станков при создании циклов гибки, которые оптимизируют движения в зависимости от производимой детали. В результате движения выпуска из трубки могут быть более плавными и быстрыми, что дает большое преимущество в конечном времени цикла.

В видео ниже вы можете увидеть оптимизацию цикла гибки при работе с извилистым движением E-TURN, правостороннего / левостороннего трубогибочного станка с одним циклом производства BLM GROUP, работающего на мебельном элементе.





Узнайте больше о различиях между трубогибочными станками с одним направлением гибки и трубогибочными станками с правосторонним/левосторонним направлением гибки в одном цикле



90 Качество 90 4 4.901

Поведение трубы при изгибе зависит от материала и толщины. Следовательно, постоянное усилие зажима в течение всего процесса обработки может привести к образованию царапин или смятий на некоторых деталях или, когда материалы более прочные, а трубы имеют большой диаметр и толщину, этого может быть недостаточно для выполнения гибки.

В гидравлических трубогибочных машинах сила, действующая на трубу со стороны зажимного штампа, остается постоянной в течение всего процесса, поскольку она прямо пропорциональна давлению масла в гидравлическом контуре.

Почему на полностью электрическом трубогибочном станке проще получить эстетичные чистовые гибы?

Полностью электрический трубогибочный станок может модулировать усилие, прилагаемое различными электрическими осями в процессе, в зависимости от изгибаемой трубы. Как для тонких, так и для толстых труб, пластичных или твердых материалов, этот тип трубогибочного станка может правильно управлять прилагаемой силой, изменяя ее по мере необходимости в процессе.

Это не только значительно улучшает качество готовых деталей, но и имеет большое преимущество, заключающееся в снижении нагрузки на компоненты машины, что увеличивает срок службы системы и снижает износ ее компонентов.

В полностью электрическом трубогибочном станке BLM GROUP программное обеспечение станка управляет различными компонентами оборудования и позволяет оператору активировать или деактивировать определенные функции процесса, которые автоматически оптимизируют технологические параметры трубогибки.

Таким образом, машина может использовать правильное усилие для гибки как очень толстых, так и тонких труб, таких тонких, как медные или алюминиевые капиллярные трубки, без образования дефектов.

Алюминиевый змеевик, изготовленный на полностью электрической трубогибочной машине, 4-RUNNER h2.





5. Без переходных периодов

С точки зрения производительности и гибкости очень важно полагаться на систему, которая может работать оптимально с самого начала и независимо от условий окружающей среды, таких как температура и влажность.

Например, в гидравлических трубогибочных машинах температура масла напрямую влияет на его вязкость и, следовательно, на условия работы машины.

Более высокая вязкость масла приводит к более медленным движениям и перегреву, поэтому это неблагоприятно влияет на конечную точность гибки, поскольку металлические материалы имеют тенденцию вести себя по-разному (разная упругость) в зависимости от скоростей гибки, которым они подвергаются.

Вязкость масла зависит от рабочей температуры машины и температуры окружающей среды, которая изменяется не только в зависимости от сезона, но и в течение дня; поэтому трудно поддерживать постоянную скорость изгиба. Машина с «холодным маслом» (начало дня) даст другой результат, чем машина с «горячим маслом» (конец дня).

Эта производственная реальность должна управляться оператором с соответствующим опытом, чтобы вручную регулировать параметры гибки в течение переходных периодов, чтобы обеспечить приемлемую повторяемость производимых деталей.

Полностью электрические трубогибочные станки не зависят от условий окружающей среды и сразу готовы к работе на 100%.

В полностью электрических трубогибочных машинах не используется гидравлическое масло для нагрева, а их электрические приводы ведут себя одинаково независимо от температуры или термических ударов.

Таким образом, не существует «переходных периодов», определяемых как интервалы времени, в течение которых изменяются условия работы машины, и поэтому результаты одинаковы на протяжении всего производства.







6. Снижение энергопотребления

Сегодня рост цен на энергоносители, вызванный текущим воздействием пандемии, но прежде всего глобальной необходимостью сокращения выбросов, вынуждает производителей тщательно управлять своим энергопотреблением.

Как и сколько энергии можно сэкономить с помощью полностью электрических трубогибочных станков?

Единственными двигателями полностью электрических трубогибочных станков, которые потребляют энергию, являются те, которые действительно движутся, поэтому потребление энергии зависит от усилия, прилагаемого к машине в данный конкретный момент. Таким образом, потребление энергии происходит только тогда, когда это необходимо, что приводит к значительной экономии средств для производителя.

Трубогибочные станки BLM GROUP имеют еще одно преимущество, заключающееся в том, что они могут извлекать энергию на этапе торможения оси, накапливать ее, а затем повторно использовать на самых сложных этапах процесса гибки. В результате, помимо экономии энергии, также можно уменьшить пики потребления.

Сравнение основных значений энергопотребления полностью электрического и гидравлического трубогибочного станка для одной и той же трубы.





7.

Чистая рабочая среда

Чистая и здоровая рабочая среда оказывает положительное влияние не только на затраты на уборку цеха, но и на безопасность, моральный дух и благополучие рабочих.

Гидравлические машины обычно подвержены утечкам масла через фланцы и фитинги гидравлической системы, а также через уплотнения, которые со временем изнашиваются.

Часто эти утечки, из-за которых машина и пол загрязняются маслом, восполняются путем ручной заливки гидравлического масла, что может привести к образованию капель и грязи, а также к загрязнению окружающей среды.

Электрический трубогибочный станок поддерживает чистоту на рабочем месте.

Проблема решена, в полностью электрических трубогибочных станках полностью отсутствует масло: рабочая среда становится чище и здоровее.

Полностью электрический трубогибочный станок поддерживает чистоту на рабочем месте.





8. Надежность

На современном рынке надежность производственных систем является важным требованием для максимизации эффективного рабочего времени и OEE.

Помимо качества компонентов, из которых изготовлен трубогибочный станок, тип используемой технологии предполагает значительную разницу с точки зрения надежности системы и скорости решения возможных проблем.

Почему полностью электрический трубогибочный станок более надежен, а обслуживание проще и быстрее?

Все операции, связанные с заменой и доливкой масла, заменой фильтров и уплотнений, а также проверкой возможных утечек, отсутствуют в электротрубогибочных станках.

Кроме того, вся информация об управлении осями, включая любые аномалии, проходит через ЧПУ в современных полностью электрических трубогибочных станках, поэтому в случае неисправности информация может быть отправлена ​​непосредственно в головную компанию для быстрого и эффективного удаленного обслуживания.

Возможность неисправности полностью электрической машины намного ниже или даже нулевая по сравнению с гидравлической машиной, как потому, что устраняются неисправности гидравлической системы (такие как утечки, уплотнение, поломка клапана и т. д.), так и потому, что нет платы ввода и вывода, концевые выключатели поршня и соответствующие кабели для сигналов; все эти компоненты являются основной причиной отказа традиционного трубогибочного станка.





Выводы

BLM GROUP уже более 15 лет производит полностью электрические трубогибочные станки и может предложить широкий спектр систем, подходящих для самых разных областей применения: трубогибочные станки с правым -левостороннее или левостороннее направление гибки или правостороннее и левостороннее в одном и том же рабочем цикле, а также системы для гибки труб из рулона с оправкой и без нее.

Производительность, надежность, гибкость, простота в использовании и программировании — вот характеристики, которые BLM GROUP развивала на протяжении многих лет и которые сегодня могут обеспечить для всего ассортимента полностью электрических трубогибочных станков.

Гибочный станок: определение, типы, детали, работа, применение и преимущества

Гибочный станок

Определение гибочного станка?

Гибочный станок: определение, типы, детали, работа, применение и преимущества: — Гибочный станок относится к основному используемому станку, который в основном используется для формирования изгиба любой требуемой заготовки. Машина используется для использования гибочного инструмента, который присутствует в ней и отвечает за процесс. Существуют различные типы гибочных станков, которые обычно доступны на рынке. Некоторые из них упомянуты ниже:

Типы изгибающей машины

1. Машина изгиба Metal Sheet
2. Машина с изгибом сгибания шины
4. Листогибочный станок
5. Трубогибочный станок

1. Листогибочный станок

Листогибочный станок в основном выбирается для создания изгиба внутри металлических листов. Металлические детали первоначально фиксируются на зажимном устройстве, которое, как известно, удерживает их в течение всего рабочего процесса. Природа этого гибочного станка определяется неизвестным фактом, заключающимся в том, что они производятся с использованием очень высококачественного сырья.

Листогибочная машина называется инструментом, который используется для сгибания объектов под любым определенным углом. Этот профиль гибочного станка называется трубогибочным станком, так как он используется в основном для гибки изделий из труб. В основном этот тип станков подходит для использования всякий раз, когда речь идет о любых гибочных объектах, таких как трубы, трубки и т. д. Профилегибочные станки — это те, которые используются из-за их высокоточного качества и являются предпочтительными для большинства пользователей. .

2. Гидравлический листогибочный пресс

Все технически совершенные и идеально спроектированные инструменты потребляют меньше электроэнергии и требуют минимального обслуживания. В основном из-за задних цилиндров система отвечает за потребление более низкого давления вместе с компактными цилиндрами. Установлено, что машины с этими типами превосходного качества способны бороться с усталостным разрушением, а машины обладают большей жесткостью, а также грузоподъемностью.

Это инструменты, которые чаще всего встречаются, включая такие характеристики, как точность, высокая скорость, минимальный износ и т. д. Чем жестче будет гидравлический тормоз, тем дольше он прослужит гидравлике. Оказалось, что они просты в эксплуатации и даже не шумят и не вибрируют. На рынке доступно множество моделей таких машин, которые специально разработаны с учетом требований клиента.

Преимущества гидравлического листогибочного пресса

Существуют различные преимущества использования гидравлического листогибочного пресса, одним из которых является то, что он предлагает машине огромное давление практически во всех направлениях. Это делается для того, чтобы сохранить хорошее качество конечного продукта.

Еще одно общеизвестное преимущество гидравлического листогибочного пресса заключается в том, что он предпочтительнее в промышленности, поскольку машина признана адаптивной и простой в эксплуатации. Существуют различные функции, которые выполняет машина, такие как резка, сгибание и расправление листов, которые можно легко выполнить с помощью машины.

Другим преимуществом является то, что конструкция машины, кажется, сочетается с простой конструкцией, которая может сгибать и резать большое количество материалов, таких как металлы, в определенное время.

Причина использования гидравлического листогибочного пресса

Основной причиной предпочтения гидравлического листогибочного пресса является гибка более толстых материалов, которые демонстрируют меньшую деформацию наряду с длиной изгиба, что обеспечивает постоянный изгиб с определенным радиусом в более толстых материалах. Это оборудование оказалось наиболее гибким, поскольку оно дает различные варианты придания формы металлическому листу. Это также достигается путем сгибания материалов под разными углами для создания различных типов структур.

Современный гидравлический листогибочный пресс специально изготовлен производителями в виде более легкой модели с более простым способом установки, что немного упрощает производственный процесс. Гидравлический пресс — это тот, который использует тормозную систему для создания лучших изгибов и производителей гидравлических листогибочных прессов, которые внедрили различные инновации в области производства.

3. Листогибочный пресс с ЧПУ

Листогибочный пресс с ЧПУ называется 3-осевым станком, который считается точным, автоматическим и имеет быстрый задний упор. Известно, что это один из совершенных инструментов, который используется для выполнения точного требования к изгибу. Это те, которые, как известно, очень удобны для пользователя и предлагают экономичные решения в соответствии с требованиями различных отраслей промышленности. Каждая секция машины должна быть готова для обеспечения наилучшей поддержки во время работы. Эти машины специально разработаны для того, чтобы соответствовать всем требованиям точной гибки при сравнительно небольших инвестициях.

4. Листопрокатный станок

Существуют различные типы листопрокатных станков, о которых необходимо обязательно знать, чтобы выбрать лучший для их использования. Прокрутите вниз, чтобы узнать больше:

Листогибочные станки

A) 3-валковый механический листогибочный станок (пирамидального типа)

Листогибочный станок чаще всего относится к типу пирамидального механического листогибочного станка, который специально разработан для того, чтобы удовлетворить основные требования по гибке и формовке металлических пластин. В машинах этого типа дно катится и приводится в движение электродвигателем и коробкой передач. Верхний валок имеет ручную регулировку вверх и вниз для достижения желаемого радиуса изгиба. Это одна из самых простых и прочных конструкций, которые может иметь машина, и она также подходит для легких и средних работ.

B) Гидромеханическая гибка листового металла с 3 валками пирамидального типа

Листогибочный станок пирамидального типа имеет особую конструкцию и сопровождается движением верхнего валка вверх и вниз с помощью гидравлического цилиндра. Это система, которая экономит время и труд при регулировке верхнего вала. Это функция, которая делает машину более производительной и подходящей для выполнения тяжелых работ. Установлено, что движение конца капельницы осуществляется с помощью гидроцилиндра.

C) 3-валковая гибка листового металла Гидромеханический двойной предварительный зажим

Листогибочный станок (PBM) серии DP представляет собой тот, который выполняет гидромеханическую гибку листового металла пирамидального типа и разработан, в частности, с двойным боковое предварительное защемление. Уникальная конструкция обеспечивает возможность предварительного защемления заготовки обоими нижними валиками.

Итак, задание выполнено за одну операцию. Эта особенность делает машину более производительной и пригодной для выполнения различных тяжелых работ. Верхний ролик фиксируется и предварительно зажимается обоими нижними роликами посредством гидравлических цилиндров.

5. Пирамидальный гибочный ролик

Нижние валки являются фиксированными и приводятся в действие шестернями и редуктором. Верхний валок — это тот, который вращается в особо фиксированном положении, которое можно регулировать вверх и вниз вручную с помощью регулируемых винтов.

Гибка профилей относится к машинам, которые обычно используются в промышленности для выполнения гибки профилей различных форм и размеров. Это типы гибочных станков, которые обычно встречаются на рынке и могут обслуживать самый широкий ассортимент продукции. Гидромеханический профилегибочный станок имеет множество различных характеристик, в том числе такие характеристики, как производительность, надежность, диаметр оси, а также поддержка различных профилей.

Специальная литая рама упоминается следующим образом:

• Валы обычно закалены вместе со специальным типом стали.
• Ролики представляют собой специальные стальные материалы, которые закалены и отшлифованы.
• Зубчатые колеса фрезеруются вместе с полным материалом.
• Вертикальные операции
• В комплекте со стандартной ножной педалью

Особенности и преимущества скользящих роликов с электроприводом

применяя высокое давление, а также используется в большинстве процедур резки. Эти машины предпочтительнее, поскольку они не производят отходов и особенно признаны экономически эффективными для операций с более высокой производительностью.

Установлено, что режущие лезвия установлены под определенным углом, что позволяет резать относительно меньшие куски материала в один момент времени. Это те, которые широко используются для резки металлических листов, пластин, алюминия и нержавеющей стали с прямым чистым срезом и без устранения потерь.

Асимметричный вальцегибочный станок имеет

• Высокопрочный стальной валок вместе с ручными ножницами
• Фиксированный верхний ролик
• Регулируемый нижний и задний ролики
• Стандартная серия с канавкой для проволочного сердечника
• Быстросъемный верхний ролик

1. Фальцевальная машина

Фальцевальные машины различных материалов для достижения желаемого результата. Говоря о металлургической промышленности, производителям в основном требуется сгибать металлические листы под определенным углом для достижения желаемого результата. Листогибочные машины — это те, которые используют комбинацию растяжения и сжатия для создания сложного продукта. Также обнаружено, что машина позволяет производителям настраивать несколько деталей, с которыми в противном случае было бы трудно работать.

Листогибочные машины — это те, которые предлагают бизнес и инновационные возможности для превращения сырья в сложные продукты в соответствии с требованиями. Это машины, которые обычно популярны, поскольку они могут быть оснащены различными аксессуарами и удовлетворять потребности различных отраслей промышленности.

2. Трубогибочный станок

Трубогибочный станок отвечает за гибку труб из различных материалов. Существуют такие отрасли, как автомобилестроение, сантехника, архитектура и другие, в которых постоянно используется трубогибочный станок для изгиба труб для любых других промышленных целей. Даже если вы работаете над изгибом небольшого куска трубы или над большим, оборудование отлично работает без использования какой-либо энергии или силы более высокого уровня.

Основные части гибочного станка

1. Гибочная матрица

Гибочная матрица также известна как гибочная форма или радиусная матрица. Это называется одной из наиболее важных частей ротационно-вытяжной гибочной машины. Трубка подводится к гибочному штампу, в котором процесс волочения производит требуемый изгиб. Выбор этого типа штампа очень важен, так как от этого зависит наличие трубок внутри радиуса.

2. Зажимная матрица

Зажимная матрица называется той, которая прижимает трубу к гибочной матрице. Основная цель этого типа штампа — предотвратить проскальзывание трубы во время ее работы.

3. Пресс-матрица

Пресс-матрица отвечает за то, чтобы труба следовала контуру гибочной матрицы.

4. Зачистная матрица

Зачистная матрица устанавливается сразу после гибочной матрицы. Основная цель этого штампа — избежать образования каких-либо горбов на внутреннем радиусе.

В процессе формовки материал пластичен при изгибе. Это также может привести к образованию морщин наряду с большими деформациями. Таким образом, добавление зачистного штампа сразу после штампа для гибки помогает сгладить поверхность.

5. Оправка

При гибке стальных и алюминиевых труб оправка оказывается совершенно необходимой для более сложных работ.
