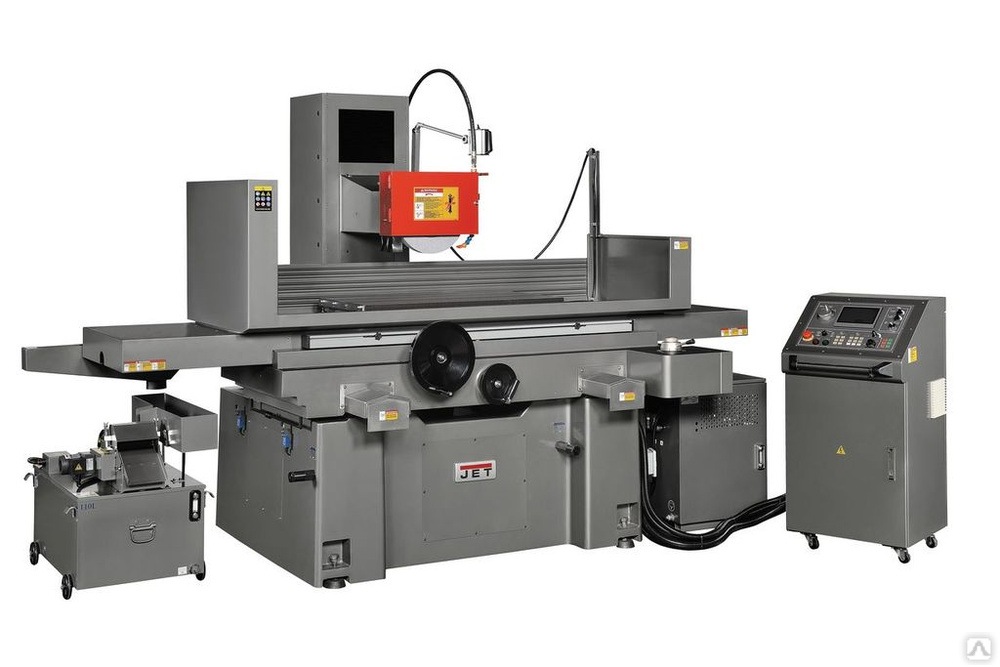

Плоскошлифовальный станок FSG-80160NC – АлеКо
Перейти к содержимому
Описание
Шлифовальные станки предназначены для чистовой и финишной обработки абразивным или алмазным кругами плоских поверхностей деталей различных размеров, позволяют работать с деталями, закрепленными на зеркале стола, магнитной плите или в приспособлении. Высококачественные компоненты электросистемы, двoйнaя V-oбpaзнaя нaпpaвляющaя, шлифoвaльный шпиндeль ycтaнoвлeн на выcoкoтoчных, paдиaльнo-yпopных пoдшипникaх c пpeдвapитeльным нaтяжeниeм все направляющие покрыты турцитом и имеют принудительную смазку. Станки этой серии имеют высокую жесткость, точность и плавность хода. Продольные, поперечные, по оси Z перемещения автоматические.
Категория: FSG-NC
Запросить цену
+7(495)662-98-83
Комплектация
Технические характеристики
Дополнительная информация
Стандартная комплектация
- Бак, Система подачи СОЖ
- Выносной пульт управления для осей Y,Z (MPG)
- Фланец шлифовального круга
- Балансировочный вал
- Шлифовальный круг
- Сервисный инструмент
- Стенд для правки круга
- Инструмент для правки
- Руководство по эксплуатации
- Освещение рабочей зоны
- Защита от брызг
- HMI+PLC программируемые циклы шлифования
- Сьемщик шлифовального круга
- Контроллер магнитной плиты
- Набор клиновидных уровневых подкладок
- Выносной пульт управления с маховичком
Дополнительная комплектация
- Балансировочный стенд
- Магнитный сепаратор
- Бумажный фильтр
- Защита бака гидравлической системы
- Пылеуловитель
- Устройство для правки параллельности
- 2-х осевой цифровой индикатор
- Электромагнитная зажимная плита
- Магнитный сепаратор и бумажный фильтр
- Пылеуловитель
- УЦИ
- Дополнительный фланец
- Микроподача по Z – 0,001мм
| Технические данные | Единица измерения | Значение |
| Размер стола | мм | 810×1600 |
| Перемещение стола X,Y | мм | 810×1600 |
| Расстояние ось шпинделя/стол | мм | 670 |
| Максимальный вес заготовки | кг | 2000 |
| Скорость продольного перемещения стола | м/мин | 5-25 |
| Поперечное перемещение стола: автоподача | мм/мин | 1-30 |
| Поперечное перемещение стола: ускоренная подача | мм/мин | 50-2000 |
| Поперечное перемещение стола: маховичком | мм/дел | 0,005 |
| Перемещения шлифовальной бабки: автоподача | мм | 0. 005-0.05 |
| Перемещения шлифовальной бабки: ускоренная подача | мм | 50-2000 |
| Подача шлифовальной бабки: маховичком | мм/дел | 0,005 |
| Скорость вращения шпинделя | об/мин | 960 |
| Размер шлифовального круга | мм | 500×75×203 |
| Мощность привода шпинделя | кВт | 18.5 |
| Габаритные размеры станка | мм | 4800×4000×2600 |
| Вес | кг | 10500 |
Преимущества станка
Преимуществами шлифовальных станков серии SGH является:
- Независимый гидравлический бак с воздушным охлаждением и устройством поддержания давления, изолирует тепло и вибрации для превосходного шлифования
- Конструкция двустенной колонны обеспечивает высокую жесткость опоры шлифовального шпинделя, включает противовес балансирующий шпиндель, что позволяет снизить нагрузку на ШВП, делает перемещения стабильными и плавными сохраняя точность на долгое время
- Для вертикального перемещения используются прямоугольные направляющие с высокой жесткостью и износостойкие ремни TURCITE-B.
Это позволило лостичь минимального коэффициента трения. - Благодаря сенсорному 7-ми дюймовому экрану фирмы Siemens, со встроенной, хорошо продуманной программой шлифования, взаимодействие оператора с компьтером, производится легко и интересно.
- Плоская и V-образные направляющие установленные на продольных и поперечных перемещениях имеют высококачественное антифрикционное покрытие Turcite-B с последующей ручной доводкой — тщательным шабрением, что позволяет достигать и долгое время сохранять высокую точность обработки
- • Поперечные и вертикальные подачи приводятся AC-серводвигателем, а электронный маховичок заменяет традиционный, для достижения высокой точности и простоты а эксплуатации
- • Гидростатический подшипник (опционально) или высокоточный роликовый подшипник шпинделя вместе с 18,5кВт двигателем обеспечивают высокую мощность шлифования в самых жестких условиях
Это позволило лостичь минимального коэффициента трения.Двустенная колонна
Сенсорный экран
Независимая гидравлическая станция
Шпиндель
Плоскошлифовальные и калибровально-шлифовальные станки по дереву для обработки ДСП и МДФ
Имя *
Некорректное заполнение
Регион *МоскваСанкт-ПетербургКузнецк, Пензенская областьАмурская областьАрхангельская областьАстраханская областьБелгородская областьБрянская областьВладимирская областьВолгоградская областьВологодская областьВоронежская областьИвановская областьИркутская областьКалининградская областьКалужская областьКемеровская областьКировская областьКостромская областьКурганская областьКурская областьЛенинградская областьЛипецкая областьМагаданская областьМосковская областьМурманская областьНижегородская областьНовгородская областьНовосибирская областьОмская областьОренбургская областьОрловская областьПензенская областьПсковская областьРостовская областьРязанская областьСамарская областьСаратовская областьСахалинская областьСвердловская областьСмоленская областьТамбовская областьТверская областьТомская областьТульская областьТюменская областьУльяновская областьЧелябинская областьЧитинская областьЯрославская областьЕврейская автономная областьАлтайский крайЗабайкальский крайКамчатский крайКраснодарский крайКрасноярский крайПермский крайПриморский крайСтавропольский крайХабаровский крайТаджикистанМолдавияКиргизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаТурцияКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаАдыгея РеспубликаКиргиизская РеспубликаАлтай РеспубликаКиргиизская РеспубликаБашкортостан РеспубликаКиргиизская РеспубликаБурятия РеспубликаКиргиизская РеспубликаДагестан РеспубликаКиргиизская РеспубликаИнгушетия РеспубликаКиргиизская РеспубликаКабардино-Балкарская РеспубликаКиргиизская РеспубликаКалмыкия РеспубликаКиргиизская РеспубликаКарачаево-Черкесия РеспубликаКиргиизская РеспубликаКарелия РеспубликаКиргиизская РеспубликаКоми РеспубликаКиргиизская РеспубликаКрым РеспубликаКиргиизская РеспубликаМарий Эл РеспубликаКиргиизская РеспубликаМордовия РеспубликаКиргиизская РеспубликаСаха (Якутия) РеспубликаКиргиизская РеспубликаСеверная Осетия — Алания РеспубликаКиргиизская РеспубликаТатарстан РеспубликаКиргиизская РеспубликаТыва РеспубликаКиргиизская РеспубликаУдмуртская РеспубликаКиргиизская РеспубликаХакассия РеспубликаКиргиизская РеспубликаЧеченская РеспубликаКиргиизская РеспубликаЧувашская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаКиргиизская РеспубликаРеспублика БеларусьНенецкий автономный округХанты-Мансийский автономный округ — ЮграЧукотский автономный округЯмало-Ненецкий автономный округАрменияКазахстанУзбекистан
Некорректное заполнение
Фамилия *
Некорректное заполнение
Телефон *
Некорректное заполнение
E-mail *
Некорректное заполнение
Нажимая кнопку «Отправить» вы соглашаетесь на обработку персональных данных
Спасибо за заявку!
Скоро с вами свяжется наш менеджер
Оперативное сервисное и техническое сопровождение.
Качественное обслуживание и заточка – залог долговечной эксплуатации инструмента.
Компания ЛИГА оказывает полную техническую поддержку оборудованию KDT на территории России и Беларуси вне зависимости от срока его службы
Комплексная техническая поддержка
Повышение квалификации и постоянный контроль качества
Склад запчастей и расходных материалов СДЭК
Подробнее
С момента запуска в эксплуатацию и подписания акта приемки пусконаладочных работ на все оборудование предоставляется гарантия не менее 12 месяцев.
После истечения гарантийного срока возможно заключение договора на послегарантийное сервисное обслуживание.
Для оформления запроса на гарантийное обслуживание необходимо заполнить бланк.
Скачать бланк
Доставку осуществляют транспортные компании:
Подробнее
Наши специалисты окажут помощь в подборе инструмента и параметров работы.
Профессиональный подбор режимов работы – гарантия долговечности инструмента.
Специалисты компании ЛИГА обладают высокими компетенциями в области подбора инструмента и параметров работы.
Подробнее
Качественное обслуживание и заточка – залог долговечной эксплуатации инструмента.
Компания ЛИГА оказывает услуги по заточке и ремонту инструмента любой сложности.
Доступность сервисных центров и стоимость уточняйте у менеджеров компании ЛИГА.
Подробнее
Приобретайте оборудование компании Лига с помощью лизинга на всей территории РФ, включая Республику Крым.
Преимущества лизинга
Лизинг – это инвестиции в основные средства предприятия
Получить одобрение на покупку оборудования в лизинг прощу и быстрее чем банковский кредит
Наш сотрудника за один день подберёт для Вас самый выгодный вариант по лизингу, ведь мы сотрудничаем со всеми ведущими лизинговыми компаниями России.
Подробнее
Плоскошлифовальный станок SG-4080 — stanok-vt.ru

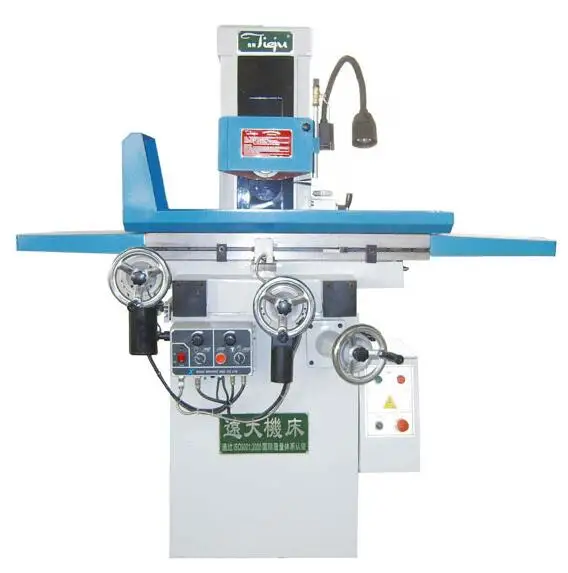

Плоскошлифовальный станок SG-4080
Количество Плоскошлифовальный станок SG-4080
ОСТАВИТЬ ЗАЯВКУ
Категории: Плоскошлифовальные станки, Шлифовальное оборудование
Описание
Описание
Плоскошлифовальный станок SG-4080 предназначен для финишной обработки плоских деталей. Изделия устанавливается на магнитной плите шлифовального станка.
Отличительные особенности:
1.Двойные направляющие станины, обеспечивает высокую жесткость посадки шлифовального шпинделя. Установлен закрытый стальной кожух для защиты двигателя шпинделя и направляющих, что повышает безопасность и улучшает внешний вид.
2. Эргономическая спроектированная панель управления с двухсторонней структурой поворота, позволяет оператору легко получить подходящее рабочее положение, повышает эффективность работы.
3. Безопасное и надежное электрическое управление, система защитной блокировки безопасности, выполнена в соответствии с требованиями CE к электрическому напряжению.
4. Рабочий стол приводится в движение гидравлической системой японского производства, обеспечивает плавность и безударное перемещение.
5. Независимая гидростанция в сборе с воздушным охлаждением, стабильно работает при повышении температуры, обеспечивает достаточную мощность для точного шлифования.
6. Направляющие закрыты тефлоновыми вставками, при сборке и изготовлении станка применяется операция шабрения, что влияет на плавность хода и сохраняет точность и долгий срок службы.
7. Шлифовальная машина серии A в стандартной комплектации оснащена серводвигателем переменного тока с автоматической подачей и управляется PLC или ЧПУ для автоматического подачи, а затем для автоматического шлифования.
8. Удобство и простота настройки, позволяет оператору легко управлять и настраивать машину для выполнения работ.
Технические характеристики:
| SG—4080AH | SG—4080AHR | SG—4080AHD | |||
| Размер стола | мм | 406*813 | 406*813 | 406*813 | |
| Размер магнитной плиты | мм | 400*800 | 400*800 | 400*800 | |
| Расстояние ось шпинделя/стол | мм | 580 | 580 | 580 | |
| Перемещения поперечное (Y) | мм | 450 | 450 | 450 | |
| Перемещение продольное (X) | мм | 910 | 910 | 910 | |
| Максимальный вес заготовки | кг | 500 | 500 | 500 | |
| Скорость продольного перемещения стола | м/мин | 5-25 | 5-25 | 5-25 | |
| Поперечное перемещение стола | Авто подача | мм/мин | 0,1 — 8 | 0,1 — 8 | 0,1 — 8 |
| Ускоренная подача | мм/мин | 990 | 990 | 990 | |
| Маховик | мм/дел | 0,02 | 0,02 | 0,02 | |
| Перемещения шлифовальной бабки | Авто подача | мм/мин | — | — | /0,005/0,01/0,02/0,03 /0,04/0,05 |
| Ускоренная подача | мм/мин | — | 650 | 480 | |
| Маховик | мм/дел | 0,005 | 0,005 | 0,005 | |
| Обороты шпинделя шлифовальной бабки | мин-1 | 1450 | 1450 | 1450 | |
| Размер шлифовального круга | 350х40х127 | 350х40х127 | 350х40х127 | ||
| Мощность двигателя шпинделя | кВт | 4 | 4 | 4 | |
| Мощность двигателя гидравлической системы | кВт | 2. 2 | 2.2 | 2.2 | |
| Двигатель привода поперечной подачи | кВт | 0,4 | 0,4 | 0,4 | |
| Двигатель привода вертикальной подачи | кВт | 0.25 | 0.5 | 0.5 (серво) | |
| Мощность насоса СОЖ | кВт | 0.125 | 0.125 | 0.125 | |
| Занимаемое пространство (ДхШхВ) | мм | 3600*2400*1900 | 3600*2400*1900 | 3600*2400*1900 | |
| Габариты в упаковке | мм | 2850*2270*2210 | 2850*2270*2210 | 2850*2270*2210 | |
| Масса | кг | 3400 | 3400 | 3400 | |
Серия AHR: Продольные и поперечные перемещения автоматически, ось Z с подъемным приводом.
Серия AHD: Продольные, поперечные перемещения автоматические. Перемещение по оси Z осуществляет ПЛК посредством сервопривода.
Стандартная комплектация:
— защитный экран
— электромагнитный стол
— система подвода СОЖ
— освещение рабочей зоны
— инструмент для обслуживания.
— алмазный карандаш
— шлифовальный круг
— регулировочные опоры
— PLC контроллер (серия AHD)
— Руководство по эксплуатации
Дополнительные аксессуары:
— балансировочный стенд с оправкой
— система охлаждения с бумажными фильтрами
— система охлаждения с магнитным сепаратором
— система охлаждения с магнитным сепаратором и бумажным фильтром
— 2-осевое УЦИ
| Плоскошлифовальный станокДвухосевое считывание включено | USG618A-S Да | USG618S-SD Да | USG1022-SY Да | USG1224-SY Да | USG1022-AHDДА, на компьютере с сенсорным экраном | USG1224-AHDДа, на компьютере с сенсорным экраном | |||||||
| Плоскошлифовальный станокТип операции | USG618A-S Полностью ручной | USG618S и Электр. Крест | USG1022-SY Гидравлическая сцепка, электрическая крестовина | USG1224-SY Гидравлический ресивер, электрический крест | USG1022-AHDHyd. стол, эл. Поперечная подача и подача вниз | USG1224-AHDHyd. стол, эл. Поперечная и нижняя подача | |||||||
| Плоскошлифовальный станок с направляющими | USG618A-S V-образный рельс с шариковой направляющей | USG618S-SD V-образный рельс с шариковой направляющей | USG1022-SY Двойной V-образный рельс | -SY1111 USG Двойная V-образная рейка | USG1022-AHDДвойная V-образная рейка | USG1224-AHDDouble V Type Rail | |||||||
| Surface Grindermachine Lube System | USG618A-S Руководство по одному выстрелу | USG618S-SD Руководство | USG1022-SY SYSTER HYDRAULID SYSTEM | 4SG1244 SY-SY-SY-SY-SY-SY SYSTER | 44444 SY-SY-SY-SY-SY-SY-SY-SY SYSTER | 444444444444 SY-SY-SY-SY-SY-SY. Часть гидравлической системы | USG1022-AHDЧасть гидравлической системы | USG1224-AHDЧасть гидравлической системы | |||||
| Плоскошлифовальный станокФункция возвратно-поступательного движения стола | USG618A-S Только ручной маховик | USG618S-SD Электр. Приводной стол и крестовина | USG1022-SY Только гидравлическая ответная часть | USG1224-SY Hydraulic recip only | USG1022-AHDHyd and electric, full 3-axis auto | USG1224-AHDHyd and electric, full 3-axis auto | |||||||
| Surface GrinderWheelhead movement up/down | USG618A-S handwheel-manual | USG618S -SD Ручной маховик | USG1022-SY Ручной маховик | USG1224-SY маховик и силовая высота | USG1022-AHDHANDWHEEL и повышение мощности | USG1224-AHDHANDWHEEL И ЭЛЕКТИРОВАНИЕ | |||||||
| Dialead Grinderhead | USG618A. USG1224-SY .0004 « | USG1022-AHD.0002″ | USG1224-AHD.0004 « | ||||||||||
| Surface Grinderperm Mag Cuck включал | USG618A-S 5,9″ X 15.75 « | USG618S-SD 5.9″ X 15.75 « | USG618S-SD 5.9″ X 15.70005 | USG1022-SY 9,8″ x 19,7″ | USG1224-SY 11,8 «x 23,6» | USG1022-AHD9,8 «X 19,7» | USG1224-AHD11,8 «X 23,6» | ||||||
| Surface Grinderpole Scide of Mag Cuck | USG618A-S . 125 « | USG618S-S.DSD-S. .125″ | USG1022-SY .125″ | USG1224-SY .090″ | USG1022-AHD.125″ | USG1224-AHD.090″ | |||||||
| Плоскошлифовальный станок Стол/макс. поперечное перемещение | USG618A-S 18″ x 7″ | USG618S-SD 18″ x 7″ | USG1022-SY 22″ x 10,2″ | USG1224-SY 24,8 «x 12,6» | USG1022-AHD22 «x 10,2» | USG1224-AHD24,8 «x 12,6» | |||||||
| Dialcross Dial Dial Dial Dial Dial. | USG1022-SY .0005″ | USG1224-SY .0005″ | USG1022-AHD.0005″ | USG1224-AHD.0005″ | |||||||||
| Плоскошлифовальный станокПоставляемый шлифовальный круг | USG618A-S 7″ x 1/25″ отверстие — 9.0005 | USG618S-SD 7″ x 1/2″ — отверстие 1,25″ | USG1022-SY 8″ x 3/4″ — отверстие 1,25″ | USG1224-SY 12″ x 1-1/4″ — отверстие 3″ | USG1022-AHD8″ x 3/4″ — отверстие 1,25″ | USG1224-AHD12″ x 1-1/4″ — отверстие 3″ | |||||||
| Поверхность GrinderDist под колесом к патрону | USG618A-S 7 -1/2″ | USG618S-SD 7 -1/2″ | USG1022-SY 10″ | USG1224-SY 11 — 1/2″ | USG1022-AHD10″ | USG1224-AHD11 — 1/2″ | |||||||
| Плоский шлифовальный станок Балансировочная оправка/основание | USG618A-S Да — в комплекте | USG618S-SD Да — в комплекте | USG1022-SY Да — в комплекте | USG1224-SY Да — включена | USG1022 -AHDYES — включено | USG1224 -AHDYEES — Включено | |||||||
Колесополовое колесо с поверхностным колесом. в комплекте | USG1224-SY Да — включено | USG1022-AHDYEES-включены | USG1224-AHDYEES-включены | ||||||||||
| Surface Grinderworklight | USG618A-S включены | SG124S-SD. Включены | USG1022-SY. included | USG1022-AHDincluded | USG1224-AHDincluded | ||||||||
| Surface GrinderSpindle RPM | USG618A-S 3360 | USG618S-SD 3360 | USG1022-SY 3360 | USG1224-SY 1680 | USG1022-AHD3360 | USG1224-AHD1680 | |||||||
| Surface GrinderSpindle HP | USG618A-S 2 HP | USG618S-SD 2 HP | USG1022-SY 2 HP | USG1224-SY 3 HP | USG1022-AHD2 HP | USG1224-AHD3 HP | |||||||
| Surface GrinderHydraulic System | USG618A-S NA | USG618S-SD NA | USG1022-SY 2 HP — 21 gallons | USG1224-SY 3 HP — 27 галлонов | USG1022-AHD2 HP — 21 галлон | USG1224-AHD3 HP — 27 gallons | |||||||
| Surface GrinderCoolant Pump — Tank size | USG618A-S 40 watt — 9 gallons | USG618S-SD 40 watt — 9 gallons | USG1022-SY 40 watt — 9 gallons | USG1224-SY 40 Вт — 9 галлонов | USG1022 -AHD40 WATT — 9 галлонов | USG1224 -AHD40 Вт — 9 галлонов | |||||||
| Surface Grindervoltage — Клиент Укажите | USG618A -S 220/440, 3 Фаза | 4S -SG618A -S 220/440, 3 Фаза | 4S -SG618A -S 220/440, 3 Фаза | 4S -SG618A -S 220/440, 3 Фаза | 4S -SG618A -S 220/440. 440, 3 фазы | USG1022-SY 220/440, 3 фазы | USG1224-SY 220/440, 3 Фаза | USG1022-AHD220/440, 3 фаза | USG1224-AHD220/440, 3 фаза | ||||
| Surface Grinderfull Amps @ 220 Volts | USG618A-S 4 | USG618A-S 4 | USG618A-S 4 | USG1022-SY 20 | USG1224-SY 20 | USG1022-AHD22 | USG1224-AHD22 | ||||||
| Плоскошлифовальная машина Вес брутто | USG618A-S 1690 фунтов. | USG618S-SD 1690 фунтов | USG1022-SY 2300 фунтов. | USG1224-SY 3400 фунтов. | USG1022-AHD 2300 фунтов. | USG1224-AHD 3400 фунтов. | |||||||
| Плоскошлифовальный станок Размеры при транспортировке | USG618A-S 40″Д x 45″Ш x 70″Т | USG618S-SD 40″Д x 45″Ш x 70″Т | USG1822-SY 6″ Ш x 73″Т | USG1224-SY 56″Д x 72″Ш x 76″Т | USG1022-AHD48″Д x 66″Ш x 73″Т | USG1224-AHD56″Д x 72″Ш x 76″Т | |||||||
| Memph GrinderPrice9, TN0005 | USG618A-S 10 990,00 долл. США | USG618S-SD 13 990,00 долл. США | USG1022-SY 18 990,00 долл. США | USG1224-SY 24 990,00 $ | USG1022-AHD 26 990,00 $ | USG1224-AHD 23 990,00 $ |
CSG2A818 Плоскошлифовальный станок 8″ x 18″
2
Нажмите на изображение, чтобы увеличить
Технические характеристики
Подробности
Отзывы
| Торговая марка | ПУНКТ |
|---|---|
| Модель № | КСГ2А818 |
| Лошадиная сила | 3 л.с. |
| Размер стола | 8 x 18 дюймов |
| Размер патрона | 8 x 18 дюймов |
| Поперечный ход | Маховик на оборот: 0,2 дюйма (5 мм), на деление: 0,0008 дюйма (0,02 мм), макс. |
| Требуемая площадь | 71″Д x 50,6″Ш x 66″В |
| Вес брутто | 2954 фунта. |
| Продольное перемещение | 20 дюймов (510 мм) |
| Максимальное расстояние от шпинделя до стола | 18 дюймов (460 мм) |
| Максимальная длина шлифования | 19 дюймов (480 мм) |
| Максимальная ширина шлифования | 9 дюймов (228 мм) |
| Вес нетто | 2579 фунтов. |
| Стойка 65 | Да |
| об/мин | 3450 |
| Вертикальная подача вниз | Маховик на оборот: 0,04 дюйма (1 мм), на деление: 0,0002 дюйма (0,005 мм) |
| Масса | 2954 фунта. |
| Размеры колеса | 8″Г x (от 1/2″ до 3/4″Ш) x 1-1/4″ Отверстие |
| Страна происхождения | ИМПОРТ |
| Ограничения на доставку | ТОЛЬКО ДЛЯ ГРУЗОВЫХ АВТОМОБИЛЕЙ (ОТПРАВКА ITE |
Многие продукты для металлообработки содержат металлы, на которые распространяется последнее предупреждение в соответствии с Предложением 65.
Воздействие элементов может быть вредным. Может вызвать рак и нанести вред репродуктивной системе.
Детали
Плоскошлифовальные станки с гидравлическим приводом для высокоточного шлифования. Ручные плоскошлифовальные станки Clausing предлагают продольное перемещение с гидравлическим приводом и моторизованную поперечную подачу для высокоточного шлифования. Стол, седло и основание этих кофемолок изготовлены из высококачественного чугуна, имеют усиленные ребра и толстые стенки. Глубокое базовое сотовое оребрение идеально подходит для тяжелого шлифования и повышает точность. Кроме того, эти гидравлические шлифовальные машины также гарантируют высокую жесткость и устойчивость благодаря увеличенной стойке и основанию. Шпиндель картриджного типа опирается на два предварительно нагруженных радиально-упорных шарикоподшипника и роликовый подшипник типа NN. Эти кофемолки оснащены двигателем класса V3, обеспечивающим превосходную производительность измельчения.
V-образные и плоские направляющие с покрытием Turcite-B, а также система автоматической смазки делают кофемолки невероятно устойчивыми к износу. Они также помогают шлифовальным машинам обеспечивать надлежащее демпфирование и большую точность. Различные модели, представленные Clausing, предлагают уровень скорости обработки 3450 или 1750 об/мин. Кроме того, различные продольные ходы: 20, 24,41, 24-3/8, 28,74, 32,68, 36,61, 39.0,37 и 43,31 дюйма. С гидравлическими плоскошлифовальными машинами Clausing вы получаете шлифовальный круг, винт и гайку для извлечения круга, фланец колеса, балансировочный стенд с оправкой, выравнивающие винты с блоками, систему автоматической смазки, шарико-винтовую передачу с поперечной подачей и защиту от брызг. Различные модели этих прецизионных плоскошлифовальных станков поставляются с размерами стола 6×8, 8×10, 10×20, 12×24, 12×28, 12×36, 16×32, 16×40 дюймов. Модели также имеют разную мощность: 3, 5, 5,2, 8 и 11 л.с. Для этих кофемолок требуется напряжение 230 или 460 вольт.
Кроме того, на них распространяется эксклюзивная гарантия сроком на 1 год.
Преимущества
- Лучшие в своем классе плоскошлифовальные станки Clausing предлагают продольное перемещение с гидравлическим приводом и моторизованную поперечную подачу для высокоточного шлифования.
- Они имеют глубокое базовое сотовое оребрение, которое отлично подходит для шлифования в тяжелых условиях.
- Эта конструкция также повышает точность.
- Эти гидравлические шлифовальные машины обеспечивают повышенную жесткость и устойчивость благодаря увеличенной стойке и основанию.
- V-образные и плоские направляющие с покрытием Turcite-B, а также система автоматической смазки обеспечивают превосходную износостойкость шлифовальных машин.
Области применения
- Высокоточные плоскошлифовальные станки Clausing лучше всего подходят для различных материалов.
- Шлифовальные станки можно использовать для финишной обработки как плоских, так и цилиндрических поверхностей.
- С помощью этих плоскошлифовальных станков вы также можете выполнять тяжелые операции шлифования ваших заготовок.
- Автомобильная, строительная, обрабатывающая и обрабатывающая промышленность могут использовать гидравлические плоскошлифовальные станки Clausing для выполнения сложных операций шлифования.
Характеристики
- Высокоточные плоскошлифовальные станки Clausing поставляются со столом, седлом и основанием из высококачественного чугуна, а также имеют усиленные ребра и толстые стенки.
- Шпиндель опирается на два предварительно нагруженных радиально-упорных шарикоподшипника и роликовый подшипник типа NN.
- Двигатель класса V3 обеспечивает наилучшую производительность измельчения.
- Скорость обработки, поддерживаемая различными моделями, составляет 3450 или 1750 об/мин, модели поставляются с разными размерами стола.
Включает
- Патрон не входит в комплект.
Плоскошлифовальный станок – Типы шлифовальных станков и принцип их работы
Плоскошлифовальный станок или плоскошлифовальный станок является одним из самых важных станков в любом цеху точной механической обработки.
Хотя это не универсальный станок, как токарный станок или фрезерный станок, это необходимое оборудование для тонкой металлообработки.
Знаете ли вы, что отличает шлифовальный станок от других станков?
Ваш шлифовальный станок отличается от других процессов механической обработки одним важным аспектом. В отличие от ваших токарных или фрезерных станков, которые используются для придания заготовке желаемой формы путем удаления материала в виде стружки, шлифование требует минимального удаления материала и для многих компонентов является заключительной операцией.
Содержание страницы
- Что такое процесс измельчения?
- Типы шлифовальных машин
- Поверхностные шлифовальные машины
- Почему мы используем поверхностную шлифовальную машину
- Как работает поверхностная шлифовальная машина
- типы стеклянных машин
- .10550
- типов поверхностных машин
- .
10550. - 2. Станок плоскошлифовальный с горизонтальным шпинделем (с поворотным столом)
- 3. Станок плоскошлифовальный с вертикальным шпинделем с возвратно-поступательным столом.
- 4. Плоскошлифовальный станок с вертикальным шпинделем и поворотным столом.
- 5. Disc surface Grinders
- типов поверхностных машин
- Grinding Wheel
- Cutting Fluid / Coolant
- Safety Precautions in Grinding
- Applications of Surface Grinding
10550.What is Grinding Process?
В вашем шлифовальном станке используется процесс удаления материала в виде мельчайшей стружки за счет режущего действия многочисленных абразивных частиц, связанных вместе в виде шлифовальный круг . Процесс резания происходит, когда вы подаете заготовку к вращающемуся шлифовальному кругу. Ваш шлифовальный станок обычно используется для изготовления деталей точной геометрической формы с гладкой, тонкой поверхностью и жесткими допусками на размеры.
Когда отдельные зерна шлифовального круга изнашиваются во время абразивного действия, активируются свойства самозатачивания связанных абразивных частиц, высвобождая притупившиеся зерна и открывая новые, более острые.
Типы шлифовальных станков
В зависимости от характера обрабатываемых деталей ваши шлифовальные станки подразделяются на:
- Круглошлифовальные станки.
- Внутришлифовальные станки.
- Станки плоскошлифовальные.
- Станки для заточки инструментов и резцов.
Кругло- и внутришлифовальные станки применяются для шлифования цилиндрических диаметров и отверстий (внутреннего диаметра). Бесцентровые шлифовальные станки относятся к категории круглошлифовальных станков.
Станки для заточки инструментов и резцов используются для заточки режущих инструментов.
Плоскошлифовальные станки используются для шлифования плоских поверхностей.
Теперь давайте погрузимся в мир плоскошлифовальных станков.

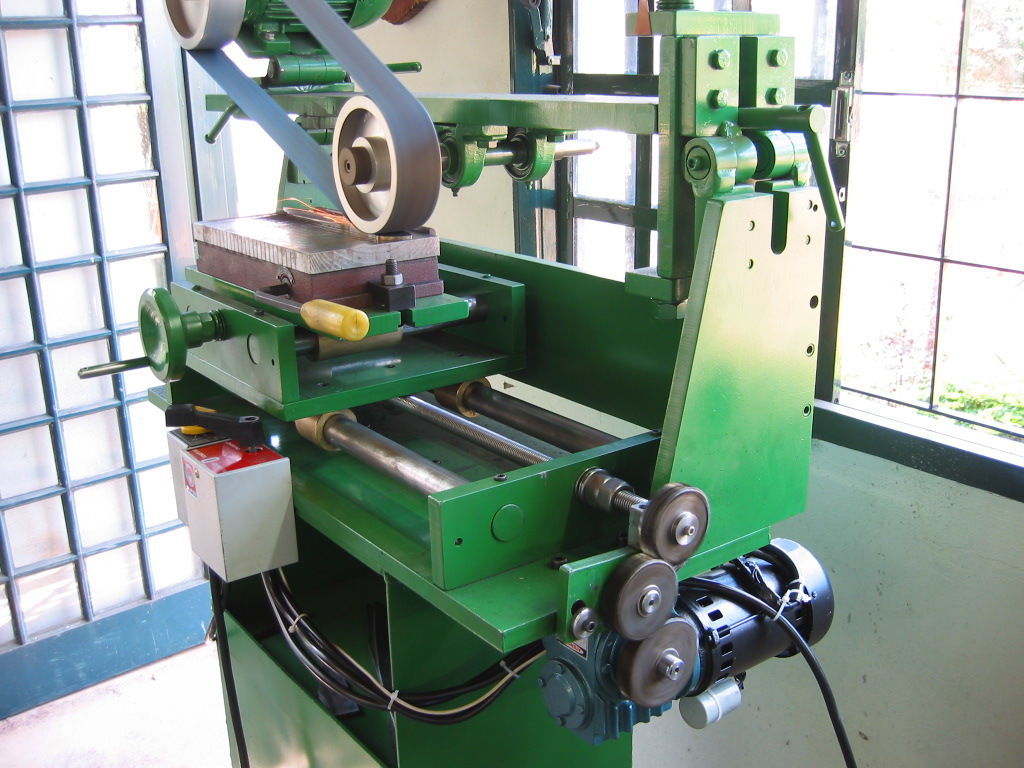

Плоскошлифовальные станки
Вы можете выполнять плоскошлифовку компонентов на любом из следующих типов станков
Почему мы используем плоскошлифовальный станок
Вы используете плоскошлифовальный станок для получения точных плоских поверхностей с геометрической точностью и хорошей поверхностью финиш. С помощью специальных приспособлений и приспособлений можно выполнить операцию шлифования угловых поверхностей. Вы можете выполнять фигурное шлифование на поверхности заготовки с помощью кругов специальной формы.
Как работает плоскошлифовальный станок
Вы используете плоскошлифовальный станок для шлифования плоских поверхностей, и для этого вам нужен вращающийся шлифовальный круг по горизонтальной или вертикальной оси и подвижный стол прямоугольной или круглой формы для установки и подачи заготовки -деталь против вращающегося шлифовального круга. В зависимости от ориентации вашего плоскошлифовального станка, режущее действие осуществляется абразивными частицами на периферии (горизонтальный шпиндель) или на поверхности (вертикальный шпиндель).
Ваше направление подачи заготовки будет противоположно направлению вращения шлифовального круга.
Типы плоскошлифовальных станков
- Плоскошлифовальный станок с горизонтальным шпинделем и возвратно-поступательным столом.
- Плоскошлифовальный станок с горизонтальным шпинделем и поворотным столом.
- Плоскошлифовальный станок с вертикальным шпинделем и возвратно-поступательным столом.
- Плоскошлифовальный станок с вертикальным шпинделем и поворотным столом.
- Дисковый плоскошлифовальный станок.
- Двухдисковый плоскошлифовальный станок.

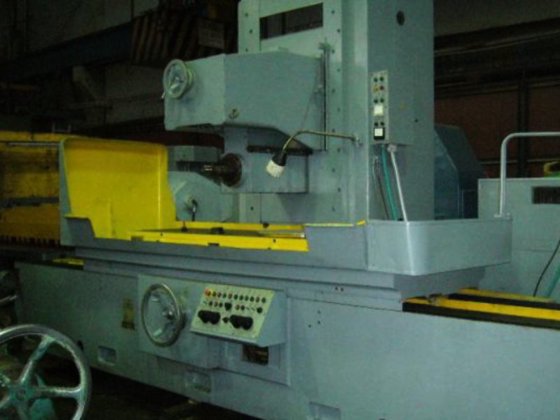

1. Плоскошлифовальный станок с горизонтальным шпинделем (с возвратно-поступательным столом)
Плоскошлифовальный станок с горизонтальным шпинделем состоит из основания, на котором установлена станина из высокопрочного чугуна (для лучшего гашения вибраций и амортизации). Во многих конструкциях вы обнаружите, что в этой станине находится гидравлический резервуар и гидравлический насос для управления столом и силовой подачей.
Седло вашей машины установлено на станине и может перемещаться в поперечном направлении, а стол с Т-образными пазами установлен на седле и имеет продольные перемещения. Вы можете установить магнитный патрон, тиски и приспособление на столе для зажима заготовок или зажать их непосредственно на столе, используя Т-образные пазы.
Вертикальная колонна вашего станка установлена вертикально на основании и содержит систему привода для шлифовальной головки; шлифовальная головка установлена на колонне. Шлифовальный круг вашего станка может иметь более одного оборота в минуту.
Седло, стол и вертикальная колонна вашей машины снабжены прецизионно закаленными и отшлифованными антифрикционными роликовыми направляющими для точного перемещения.
Движение в вертикальном направлении обеспечивается столом, а в некоторых конструкциях им может быть шлифовальная головка.
Возвратно-поступательное движение стола по продольной оси гидравлическое, скорость стола бесступенчатая.
Вы можете изменить скорость движения стола или остановить движение с помощью рычага.
На передней части стола машины есть два подвижных стопора, которые можно перемещать и фиксировать в любом положении; рычаг для изменения направления продольного движения стола находится между этими двумя стопорами, и во время заточки стопор на подвижном столе ударяет по рычагу, чтобы изменить направление.
Вы должны расположить два стопора таким образом, чтобы движение стола было обратным, как только шлифовальный круг пройдет по длине заготовки.
Вы можете перемещать стол или шлифовальную головку вручную или с помощью силы, включая быстрое перемещение.
Ваш станок оснащен баком для охлаждающей жидкости, насосом для охлаждающей жидкости, трубопроводом и устройством для фильтрации охлаждающей жидкости для распыления охлаждающей жидкости на область резания.
Вы можете подавать заготовку в продольном направлении против вращающегося шлифовального круга, используя возвратно-поступательное движение стола.
Вы можете задать подачу или глубину резания, используя вертикальное перемещение стола или шлифовальной головки. Маховик будет иметь положение для тонкой подачи.
Когда ширина обрабатываемой детали превышает толщину шлифовального круга, необходима поперечная подача, а поперечная подача обеспечивается перемещением стола в поперечном направлении. Вы можете сделать перекрестную подачу автоматической, синхронизировав движение поперечной подачи с обратным движением стола. Это означает, что установленная вами поперечная подача происходит автоматически, когда направление стола изменяется на противоположное для нового хода резания.
Ваш станок идеально подходит для деталей, требующих чрезвычайно точных и тщательно обработанных плоских поверхностей, а также для инструментальных цехов. Вы можете увеличить скорость производства, загружая детали партиями либо в специальные приспособления, либо закрепляя их на магнитной плите.
2. Плоскошлифовальный станок с горизонтальным шпинделем (с поворотным столом)
Плоскошлифовальный станок с горизонтальным шпинделем и поворотным столом имеет основание, на котором установлена чугунная станина; станина оснащена седлом и круглым столом, на который можно установить магнитную плиту или приспособления.
Вертикальная колонна установлена на основании и содержит шлифовальную головку.
Поворотный стол вашего станка имеет вращательное движение, а шлифовальную головку можно перемещать вверх и вниз быстро или с подачей.
Ваш станок подходит для плоского шлифования тонких деталей с высокой точностью, а более крупные станки подходят для массового производства поддонов и поверочных плит.
В некоторых конструкциях вы сможете наклонять стол для вогнутого или выпуклого шлифования (полого шлифования).
В небольших станках вращательного движения круглого стола достаточно для управления подачей и глубиной резания. В более крупных станках вы можете перемещать круглый стол на седле горизонтально к головке шлифовального круга или от нее.
Ваша машина оснащена системой охлаждения.
Подачу шлифовальной бабки (глубину реза) можно сделать автоматической по завершении одного оборота стола или одного реза на компонентах, установленных на столе.
Ваш станок обычно не используется для грубой шлифовки.
3. Плоскошлифовальный станок с вертикальным шпинделем и возвратно-поступательным столом.
Основание, станина, колонна, гидравлическая система для продольного перемещения стола и система охлаждения вашего плоскошлифовального станка с вертикальным шпинделем и возвратно-поступательным столом аналогичны плоскошлифовальному станку с горизонтальным шпинделем и возвратно-поступательным столом.
Стол вашего станка перемещается по прецизионным зачищенным или отшлифованным V-образным и плоским направляющим с непрерывной принудительной подачей смазки. Шлифовальная головка вашего станка перемещается по прямоугольным прецизионным направляющим.
Расположение стопоров для изменения направления возвратно-поступательного стола (продольной оси) такое же, как и в станке с горизонтальным шпинделем, и вы можете установить стопоры в соответствии с длиной заготовки.
Сегментные шлифовальные круги используются в вашем станке для эффективного шлифования и лучшего использования охлаждающей жидкости.
Шлифовальная головка вашего станка имеет быстрое движение и медленную толчковую подачу.
Ваш станок имеет полый шпиндель для лучшей подачи СОЖ и обеспечения полного использования мощности.
Стол вашего станка оснащен бесступенчатой регулировкой скорости с плавным реверсированием с помощью гидравлического силового агрегата, а ходы стола считываются концевыми выключателями. Вы можете регулировать скорость стола, а также настроить автоматическую подачу (глубину резания) при каждом ходе резания.
Ваша машина имеет встроенную блокировку безопасности.
Ваш станок может использовать чашечные, цилиндрические или сегментированные колеса для быстрого съема припуска, где точность не очень высока. Ваш станок подходит для удаления большого припуска с высокой степенью точности и высокой скоростью производства для шлифования блока цилиндров, головки цилиндров, огнеупорного кирпича и многих других компонентов общего машиностроения.
Обычно диаметр круга на вашем станке достаточен для шлифования всей ширины заготовки за один ход, поэтому поперечная подача может не понадобиться.
Во многих машинах предусмотрены встроенные приспособления для правки кругов.
4. Плоскошлифовальный станок с вертикальным шпинделем и поворотным столом.
Основная конструкция машины, а именно. основание, станина, колонна и система охлаждения аналогичны вашим предыдущим машинам.
В вашем станке диаметр круглого стола всегда больше диаметра шлифовального круга, т.е. диаметр шлифовального круга 450 мм и диаметр стола 750 мм, что дает вам достаточно места для работы на столе. Кроме того, существует огромная разница между числом оборотов шлифовального круга и числом оборотов стола, в то время как число оборотов шлифовального круга составляет 9.60 об/мин стола — это 7,5 или 15 об/мин.
Поворотный стол вашего станка работает на больших круговых направляющих, хорошо смазанных, и оснащен электромагнитным патроном с круглыми полюсами.
Конструкция шлифовальной бабки на вашем станке очень жесткая и предусматривает возможность установки сегментного шлифовального круга или шлифовального круга.
В колонне вашего станка находится система привода шлифовальной бабки, а шлифовальная бабка перемещается вертикально по прецизионным направляющим; возможна ручная или автоматическая подача с малым приращением.
Ваша машина может иметь встроенный узел для правки кругов.
Двигатель шлифовальной головки вашего вертикального плоскошлифовального станка имеет большую мощность, чем шлифовальный станок с горизонтальным шпинделем; однако частота вращения в вертикальной головке колеса намного меньше. Эта функция поможет вам при удалении большого припуска.
Плоскошлифовальный станок с вертикальным шпинделем и поворотным столом, использующий чашку, цилиндр или сегментные круги, широко используются для высокопроизводительных приложений; для чистовой обработки ось круга удерживается точно перпендикулярно шлифуемой поверхности, а для черновой обработки ось слегка наклонена.
5. Дисковые плоскошлифовальные станки
Вы используете дисковые плоскошлифовальные станки для серийного производства плоских заготовок.
Здесь вы будете использовать лицевую сторону шлифовального круга для шлифовки заготовок.
Ваш однодисковый плоскошлифовальный станок будет выглядеть как плоскошлифовальный станок с горизонтальным шпинделем, хотя и меньше по размеру, поскольку ему не нужен возвратно-поступательный или круглый стол. Шлифование в вашей машине происходит за счет абразивных частиц на поверхности шлифовального круга. Вы сможете задавать подачу (глубину резания), перемещая шлифовальную головку.
Заготовки (небольшие втулки круглой или любой другой формы) необходимо надежно закрепить на приспособлении. Ваше приспособление должно быть способно удерживать партию компонентов во время процесса шлифования и соответствовать размеру шлифовального круга. Как и другие плоскошлифовальные станки, за один раз можно шлифовать одну сторону заготовки. Вы должны позаботиться о заправке колеса между ними.
Ваш двухдисковый шлифовальный станок аналогичен однодисковому шлифовальному станку, за исключением того, что у вас будут две шлифовальные головки, установленные параллельно друг другу.
Такое расположение позволяет одновременно шлифовать две параллельные поверхности заготовки. Обычно детали, отшлифованные на вашем станке, представляют собой втулки круглой или любой другой формы.
Ваш станок является высокопроизводительным и имеет устройство для непрерывной подачи компонентов. Вы завершите шлифовку заготовки за один проход через шлифовальные круги; режущее действие происходит на лицевой стороне шлифовальных кругов.
Ваши шлифовальные станки дискового типа оснащены системой охлаждения.
Шлифовальный круг
Шлифовальный круг действует как режущий инструмент на плоскошлифовальном станке. В отличие от токарного, сверлильного или фрезерного станка, режущий инструмент на шлифовальном станке не образует скрученной стружки. Вместо этого абразивные частицы на периферии и/или поверхности шлифовального круга отслаивают небольшое количество материала в виде тонкой металлической пыли.
Тип абразивных частиц на шлифовальном круге зависит от типа обрабатываемого материала, требований к чистоте поверхности и условий резания (мокрое или сухое шлифование).
Для получения более подробной информации о шлифовальных кругах и о том, как правильно выбрать круг, обратитесь к нашему руководству по плоскошлифовальным кругам.
Смазочно-охлаждающая жидкость/охлаждающая жидкость
Когда вы работаете на плоскошлифовальном станке, поверхность заготовки, соприкасающаяся со шлифовальным кругом, сильно нагревается.
Система охлаждения вашего станка охлаждает заготовку, снижает эффект трения, отводит тепло из рабочей зоны и увеличивает скорость съема материала без дальнейшего повреждения отделки поверхности заготовки.
Наиболее часто используемыми шлифовальными жидкостями в вашем станке являются эмульсии на водной основе и шлифовальные масла.
Поскольку в процессе шлифования на вашем станке выделяется много тепла, наиболее эффективно заливать охлаждающую жидкость в точку резания; количество охлаждающей жидкости зависит от длины контакта между шлифовальным кругом и заготовкой, чем больше площадь контакта, тем больше должно быть количество охлаждающей жидкости.
Меры предосторожности при шлифовании
Ваш плоскошлифовальный станок и шлифовальные круги всегда должны использоваться в соответствии с правилами техники безопасности, предписанными производителем станка, а также в соответствии с указаниями местных властей в отделе труда.
Здесь записаны некоторые меры предосторожности для вашей безопасности при работе на машине.
- Ношение защитных очков и лицевых щитков является обязательным при работе на плоскошлифовальных станках.
- Никогда не стойте перед вращающимся шлифовальным кругом; безопасно стойте сбоку от машины.
- Вы должны всегда ждать, пока шлифовальный круг остановится, прежде чем вставлять руку в заготовку для проверки или удаления.
- Никогда не запускайте шлифовальные круги со скоростью, превышающей скорость, указанную производителем на круге. Когда вы запускаете шлифовальный круг со скоростью, превышающей указанную, это может привести к высоким внутренним напряжениям и несчастным случаям. 905:50
- Необходимо осмотреть новый шлифовальный круг на наличие сколов, трещин и других дефектов. Очистите шлифовальный круг, чтобы удалить пыль или влагу, и визуально проверьте наличие физических дефектов, таких как трещины. Держите шлифовальный круг пальцем в отверстии или на оправке и осторожно постучите пластиковым молотком или рукояткой отвертки в точке, расположенной приблизительно под углом 45 градусов к вертикальной центральной линии. В случае неповрежденного колеса можно услышать чистый металлический звон и другой глухой звук, если колесо имеет трещину. 905:50
- Перед использованием шлифовального круга необходимо выполнить статическую балансировку с последующей надлежащей зачисткой шлифовального круга.
- При установке нового круга на плоскошлифовальный станок рекомендуется отойти в сторону и запустить круг на целую минуту, прежде чем начинать шлифовку.
- Крепление круга — Вы должны собрать шлифовальный круг с фланцами правильного размера (без коробления) и использовать прокладки между фланцами и поверхностью круга для равномерного распределения давления на фланце. Не затягивайте фланцы слишком сильно. Также необходимо периодически осматривать крепление колеса. 905:50
- Ваш плоскошлифовальный станок образует мельчайшую стружку в виде пыли, и необходимо принять меры для ее контроля, особенно в случае шлифовки без охлаждающей жидкости.
- Вы всегда должны использовать защитный кожух во время процесса заточки. Вы должны позаботиться о том, чтобы защитный кожух колеса был правильно отрегулирован, когда вы устанавливаете новое колесо или когда колесо изношено.
- Ваш шлифовальный станок должен иметь достаточную мощность для работы с выбранным шлифовальным кругом; это важно, чтобы избежать более быстрого износа колес и несчастных случаев. 905:50
905:50
Не затягивайте фланцы слишком сильно. Также необходимо периодически осматривать крепление колеса. 905:50Области применения плоскошлифовального станка
Основное назначение плоскошлифовального станка — удаление материала с плоской поверхности для доведения заготовки до нужного размера с чистовой отделкой поверхности. Они также используются для заточки режущих инструментов, шлифовки небольших фланцев, а также больших блоков цилиндров, станины станков и многих других изделий.
