Гибочные станки для металла — виды и описание гибочных станков

+7 (812) 331-08-40
+7 (495) 133-96-88

ПУБЛИКАЦИИ

Гибочные станки для листового металла, труб, профиля и других изделий из металла имеют каждый свое название и определенный принцип работы.

Основные виды гибочных станков, для гибки изделий из металла:

Трубогибы;

Профилегибы;

Сортогибы;

Листогибы;

Проволкогибы;

Скобогибочные станки.

Рассмотрим более подробно каждый вид гибочных станков

Трубогибы или трубогибочные станки — это гибочные станки, предназначенные для гибки труб и профилей на маленькие радиусы гиба. Трубогибы могут делиться на дорновые трубогибочные станки, бездорновые трубогибы и трубогибочные вальцы (3-х роликовые трубогибы). Дорновые трубогибы предназначены для гибки труб на минимальные радиуса гиба.

К дорновым трубогибам относятся:

Дорновые трубогибы ручные СМ-30 серии PARTNER;

Дорновые трубогибочные станки полуавтоматические СЕ-30 серии PARTNER;

Дорновый трубогибочный станок автоматический СЕ-30 PARTNER. 3X;

Дорновый трубогибочный станок полуавтоматический СЕ-51 MASTER;

Дорновый трубогибочный станок автоматический СЕ-51 MASTER.3X;

Дорновый трубогибочный станок полуавтоматический СЕ-80 PROFi;

Дорновый трубогибочный станок автоматический СЕ-80 PROFI.3X.

Бездорновые трубогибы используются для гибки толстостенных труб на радиуса гиба не менее 4-х диаметров трубы.

К бездорновым трубогибам относятся:

Трубогиб бездорновый электрический с ЧПУ RE-60 TEHNIC.

Профилегибы или профилегибочные станки — это гибочные станки для гибки круглых труб, профилей, углового проката, тавра, двутавра, швеллера, прутков, квадратов, полосы и т.д. Такие профилегибочные станки, работающие способом вальцовки предназначены для гибки профилей на большие радиусы гиба, от 8-10D.

Является ли гибочный станок трубогибом или профилегибом, главным образом, зависит от того какая на нем установлена оснастка. Если установлена оснастка под трубу, то гибочный станок будет трубогибочным. На том же гибочном станке может быть установлена оснастка под профиль — и он становится профилегибом.

Трубогибочные или профилегибочные вальцы используемые для гибки труб или профилей на большие радиуса, к таким станкам относятся:

Трубогиб ручной 3RМ-30 START;

Трубогиб электрический 3RE-30 JUNIOR;

Профилегиб 3RE-60 (БМК-55);

Профилегиб 3RE-80 (БМК-55У).

Сортогибы — гибочные станки для гибки сортового проката. Сортогибочные станки — это один из видов профилегибочного станка предназначенный для гибки такого сортового металла, как катанка, круг, квадрат, полоса, шестигранник. К сортогибам так же относятся и станки для гибки арматуры — такой гибочный станок применяется в частности для гибки круглого и квадратного прутка, стержневой арматуры на очень маленькие радиусы гиба.

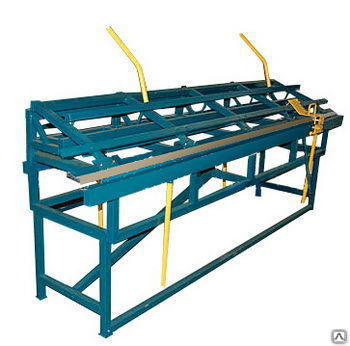

Листогибы или листогибочные станки — гибочные станки для гибки листового металла. Листогиб применяется для производства различных замкнутых и незамкнутых профилей, коробов, коробок а также цилиндров, конусов из листовых материалов.

Проволокогибы — гибочные станки для гибки проволоки. Такой гибочный станок может осуществлять правку проволоки, производить гибку из мерного прутка и из бухты. При этом гибочная голова проволкогибочного станка вращается вокруг осиизгибаемой проволоки в отличии от трубогибочных станков, где труба вращается вокруг оси станка.

Скобогибочный станок — гибочный станок с двумя консолями для гибки проволоки или профиля, одновременно с 2-х концов, позволяющий изготавливать симметричную, с обоих концов деталь типа скобяного изделия.

предназначение, конструкция и принцип действия, самостоятельное изготовление агрегата

Процесс гибки металла листовой формы, представляет собой особую технологическую цепочку в результате выполнения которой можно получить требуемые по конфигурации заготовки. При применении специального оборудования либо станков этот процесс может происходить с наименьшими усилиями со стороны человека.

Предназначение станка
Разновидности станков гибки металла
Конструкция и принцип действия
Изготовление листогибочного станка
Техника безопасности

В современных условиях всё больше внимания стало уделяться возможности самостоятельного конструирования и изготовления различных станков инструментов и приспособлений, способных значительно облегчить физический труд человека. Приобретение оборудования заводского изготовления зачастую становится проблематичным из-за его высокой цены. Не исключением является и гибочный станок для листового металла, цена которого порой недоступна для владельцев загородных строений и участков.

Имея такой незаменимый агрегат в домашнем хозяйстве можно легко изготовить качественные изделия для выполнения работ по устройству кровли здания. А также можно самостоятельно сделать различные конструкции для ограждения и благоустройства территории загородного участка, причём по качеству производства, не уступающему промышленным изделиям.

Предназначение станка

Такое оборудование предназначено для резки и изгиба листового металла или полос различной толщины и формы, а также для получения деталей метало профильного типа. На самодельном оборудовании изгиб металлических листов можно производить под любым углом, плоскостность материала при такой операции нисколько не изменяется. В отличие от использования ручного инструмента (киянка, оправка), изгиб листа на станочном оборудовании происходит без деформации отгибаемой стороны листа металла. Поэтому существует возможность изготавливать различные детали из металла, ничем не отличающиеся по качеству от заводских изделий.

При установке на гибочную площадку вставки из силикона, можно качественно изгибать окрашенные листы металла, при этом не повреждая слоя красочного покрытия.

Разновидности станков гибки металла

Станки для работы по загибанию металлических поверхностей по виду приводного устройства, можно разделить на несколько типов:

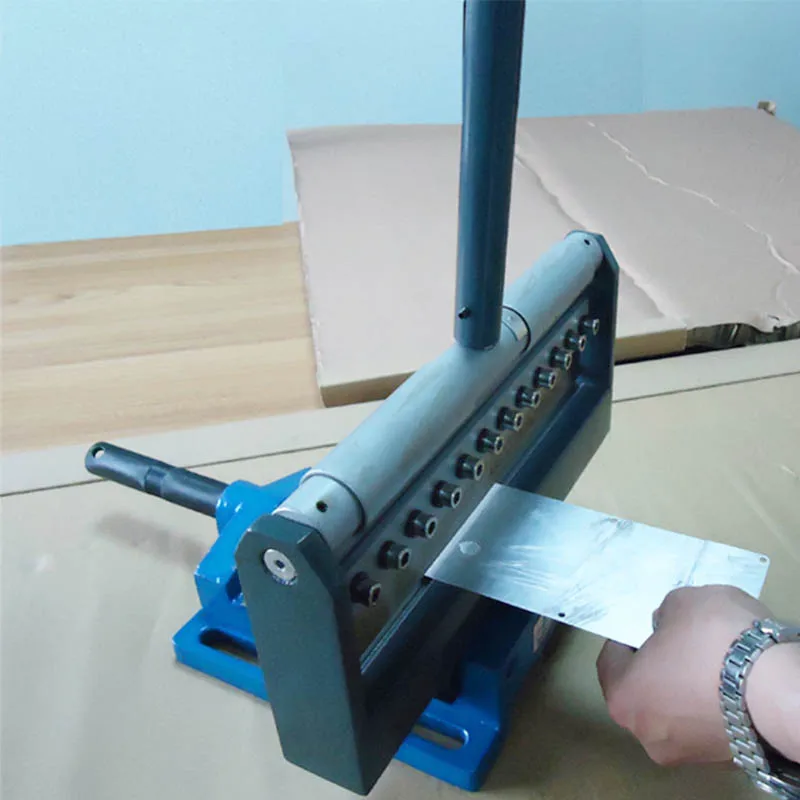

Ручной. Работает такое приспособление по простейшему принципу: укладывается лист металла на уголок и загибается его свободная часть ударами киянка.
Механический. Изгиб зажатого листа происходит под давлением, оказываемым механическим способом.
Электромеханический. При этом способе давление на рабочую поверхность создаётся с помощью электрического двигателя.
Гидравлический. Привод рабочих поверхностей станков такого типа осуществляется за счёт гидравлической системы, основанной на физическом законе Паскаля.
Пневматический. В таких станках применяются различные воздушные компрессоры, которые создают давление воздуха, необходимое для привода рабочих плит.

По мобильности перемещения и установки листогибочное оборудование делится:

Передвижное, которое не очень сложно перемешать, устанавливать и работать на нём в различных условиях производства.
Стационарные станки устанавливаются и работают в специальном помещении (мастерская, заводской цех).

По способу обработки материала станок гибки листового металла подразделяется:

Поворотный — оснащён неподвижными и подвижными плитами, а также балками особой формы. Используется такой принцип работы оборудования для изготовления заготовок с несложным рельефом и малым размером.
Ротационное оборудование — в конструкции агрегата содержатся вальцы, при прохождении между которыми и происходит процесс загибания металлической заготовки. Этот принцип изгибания идеален при обработке крупных по геометрическим параметрам заготовок. Применение его рентабельно при выпуске изделий небольшими партиями. Станок ротационного типа может быть стационарным или передвижным. Передвижное оборудование стоит намного дешевле стационарного и занимает меньше места, поэтому находят широкое применение на небольших предприятиям и в условиях мастерских.
Стандартное оборудование — оснащено пневматическим или гидравлическим приводом. Такие агрегаты включают в свою конструкцию матрицы и пуансоны. Именно при взаимодействии с этими составляющими станка и происходит сгибание листового металла различной толщины. Стандартное оборудование является оптимальным вариантом при изготовлении большого количества однотипных изделий. Наиболее популярны на современных предприятиях гидравлические листогибочные станки, так как они намного проще в эксплуатации и надёжнее, нежели пневматические агрегаты.

Стандартный пресс гибки металла, независимо от типа привода (пневматический или гидравлический), требует постоянного обслуживания оператором. Именно человек выполняет все технологические операции. Он обязательно настраивает оборудование для выполнения определённой работы, подаёт и контролирует правильное расположение заготовки.

Поворотное, как и ротационное, оборудование является более простым в эксплуатации, так как многие операции могут выполняться в автоматическом режиме. Задача оператора заключается в настройке конкретного алгоритма работы оборудования.

Конструкция и принцип действия

Основными составными частями такого агрегата является:

Нож роликовый, который должен быть изготовлен из прочной высококачественной стали, имеющей огромный ресурс функциональности, так как производить заточку его поверхности придётся многократно.
Стол задний, служит для удержания рабочего материала, который можно удобно перемещать в необходимом для работы направлении. На основных опорах стола размещают основные устройства для сгибания листа металла и резак.
Подставка деревянная располагается на рабочем столе, чтобы само листогибочное устройство не скользило по поверхности. Для улучшения условий работы, желательно, изготовить устройство регулирования подставки по высоте.
Упоры передние создают возможность регулировки ширины разреза.
Пластина измерительная и упор сгиба угла. При помощи этих приспособлений быстро устанавливается необходимый угол изгиба.

Принцип работы этой конструкции заключается в закреплении заготовки на рабочем столе прижимным устройством и последующего изгиба её поворотной балкой. На таком станке можно добиться угла загиба максимально 135°, а затем произвести изгиб до 180°. В зависимости от мощности прижимной рамы устанавливается и толщина металлического листа.

Простота всей конструкции обеспечивает её безотказность и надёжность в работе. А особенностью её применения считается возможность подачи листового металла любой длины.

Изготовление листогибочного станка

Для самостоятельного изготовления листогибочного агрегата необходимо иметь в наличии швеллера и угловые отрезки с прямолинейными кромками. Состоит станок из обжимного пуансона с ручкой, металлического основания и прижимного устройства.

Основание изготавливается из швеллера длиной до 50 см. Из такого же материала выполняется и прижимное устройство. Строго по оси прижима просверливаем два отверстия диаметром 8,5 мм, на расстоянии 30 мм от концов планки. Прижим изготавливается на 70 мм короче основания станка. Из толстого уголка изготавливаем обжимной пуансон. Ручку-рычаг, выполненную из 15 мм круглого арматурного прута, выгнутого в П-образную форму, привариваем к уголку. Из стали толщиной 5 мм нужно изготовить щёчки, для облегчения пользования рукояткой.

Далее, нужно снять фаски длиной 32 мм и глубиной 6 мм на рёбрах основания, а фаску длиной 30 мм и глубиной 5 мм делаем на торце пуансона. Такие фаски необходимы для крепления и установления осей из толстого 10 мм прута. Эти оси привариваются так, чтобы линия её была направлена параллельно к ребру уголка.

Основание и пуансон крепится с помощью тисков таким методом, чтобы швеллер и уголок находились в одной ровной и горизонтальной плоскости. Затем на пуансон по оси надеваются щёчки и приваривают их к основанию.

Затем, проводим пробный изгиб, для чего лист мягкой стали фиксируется прижимным устройством, плотно зажимая болтами к основанию. Контролируем положение щёчек, при необходимости, проводим их корректировку и окончательную сварку с основанием.

Техника безопасности

Любое сложное механическое устройство, независимо от способа его изготовления, должно соответствовать правилам и требованиям техники безопасности. При эксплуатации листогибочного оборудования, во избежание получения травм и повреждений организма человека, необходимо строго соблюдать следующие правила безопасности:

Изготовленный самостоятельно листогибочный станок должен быть удобным, устойчивым и безопасным.
Изготовление оборудования нужно производить из качественных деталей и материалов.
Все работы на механическом оборудовании должны осуществляться с применением спецодежды.
Строго запрещается производить изгиб металлической заготовки, не соответствующей по толщине параметрам станка.
При эксплуатации станка с электроприводом, необходимо строго соблюдать правила электробезопасности.
Включённое оборудование оставлять без присмотра категорически запрещено.
Вращающиеся детали агрегата должны быть обязательно закрыты защитными кожухами.
Работа на неисправном оборудовании категорически запрещена.

Гибочный станок

: определение, типы, детали, работа, применение и преимущества Гибочный станок

Определение гибочного станка?

Гибочный станок: определение, типы, детали, работа, применение и преимущества: — Гибочный станок относится к основному используемому станку, который в основном используется для формирования изгиба любой требуемой заготовки. Машина используется для использования гибочного инструмента, который присутствует в ней и отвечает за процесс. Существуют различные типы гибочных станков, которые обычно доступны на рынке. Некоторые из них упомянуты ниже:

Типы изгибающей машины

Машина изгиба металлического листа
Машина с изгибом сгибания шины
Гидравлическая и механическая машина для изгиба
Гидраулическая рука
Машина для мотоцикла

6666615.

Станок для гибки листового металла
Станок для гибки труб

1. Станок для гибки листового металла

Листогибочный станок в основном выбирается для создания изгиба внутри металлических листов. Металлические детали первоначально фиксируются на зажимном устройстве, которое, как известно, удерживает их в течение всего рабочего процесса. Природа этого гибочного станка определяется неизвестным фактом, заключающимся в том, что они производятся с использованием очень высококачественного сырья.

Листогибочная машина называется инструментом, который используется для сгибания объектов под любым определенным углом. Этот профиль гибочного станка называется трубогибочным станком, так как он используется в основном для гибки изделий из труб. В основном этот тип станков подходит для использования всякий раз, когда речь идет о любых гибочных объектах, таких как трубы, трубы и т. д. Профилегибочные станки — это те, которые используются из-за их высокоточного качества и являются предпочтительными для большинства пользователей. .

2. Гидравлический листогибочный станок

Все технически совершенные и идеально спроектированные инструменты потребляют меньше электроэнергии и требуют минимального обслуживания. В основном из-за задних цилиндров система отвечает за потребление более низкого давления вместе с компактными цилиндрами. Установлено, что машины с этими типами превосходного качества способны бороться с усталостным разрушением, а машины обладают большей жесткостью, а также грузоподъемностью.

Это инструменты, которые чаще всего встречаются, включая такие характеристики, как точность, высокая скорость, минимальный износ и т. д. Чем жестче будет гидравлический тормоз, тем дольше он прослужит гидравлике. Оказалось, что они просты в эксплуатации и даже не шумят и не вибрируют. На рынке доступно множество моделей таких машин, которые специально разработаны с учетом требований клиента.

Преимущества гидравлического листогибочного пресса

Существуют различные преимущества использования гидравлического листогибочного пресса, одним из которых является то, что он предлагает машине огромное давление практически во всех направлениях. Это делается для того, чтобы сохранить хорошее качество конечного продукта.

Еще одно общеизвестное преимущество гидравлического листогибочного пресса заключается в том, что в промышленности предпочтение отдается ему, поскольку машина признана адаптивной и простой в эксплуатации. Существуют различные функции, которые выполняет машина, такие как резка, сгибание и расправление листов, которые можно легко выполнить с помощью машины.

Другим преимуществом является то, что конструкция машины кажется простой конструкцией, которая может сгибать и резать большое количество материалов, таких как металлы, в определенное время.

Причина использования гидравлического листогибочного пресса

Основная причина предпочтения гидравлического листогибочного пресса заключается в гибке более толстых материалов, которые демонстрируют меньший прогиб, а также длину изгиба, что обеспечивает постоянный изгиб с определенным радиусом в более толстых материалах. Это оборудование оказалось наиболее гибким, поскольку оно дает различные варианты придания формы металлическому листу. Это также достигается путем сгибания материалов под разными углами для создания различных типов структур.

Современный гидравлический листогибочный пресс специально изготовлен производителями в более легкой модели с более простым способом установки, что немного упрощает производственный процесс. Гидравлический пресс — это тот, который использует тормозную систему для создания лучших изгибов и производителей гидравлических листогибочных прессов, которые внедрили различные инновации в области производства.

3. Листогибочный пресс с ЧПУ

Листогибочный пресс с ЧПУ называется 3-осевым станком, который считается точным, автоматическим и имеет быстрый задний упор. Известно, что это один из совершенных инструментов, который используется для выполнения точного требования к изгибу. Это те, которые, как известно, очень удобны для пользователя и предлагают экономичные решения в соответствии с требованиями различных отраслей промышленности. Каждая секция машины должна быть готова для обеспечения наилучшей поддержки во время работы. Эти машины специально разработаны для того, чтобы соответствовать всем требованиям точной гибки при сравнительно небольших инвестициях.

4. Листопрокатный станок

Существуют различные типы листопрокатных станков, о которых необходимо обязательно знать, чтобы выбрать лучший для их использования. Прокрутите вниз, чтобы узнать больше:

Листогибочные станки

A) 3-валковый механический листогибочный станок (пирамидального типа)

Листогибочный станок чаще всего относится к типу пирамидального механического листогибочного станка, который специально разработан для того, чтобы удовлетворить основные требования по гибке и формовке металлических пластин. В машинах этого типа дно катится и приводится в движение электродвигателем и коробкой передач. Верхний валок имеет ручную регулировку вверх и вниз для достижения желаемого радиуса изгиба. Это одна из самых простых и прочных конструкций, которые может иметь машина, и она также подходит для легких и средних работ.

B) Гидромеханическая гибка листового металла с 3 валками пирамидального типа

Листогибочный станок пирамидального типа имеет особую конструкцию и сопровождается движением верхнего валка вверх и вниз с помощью гидравлического цилиндра. Это система, которая экономит время и труд при регулировке верхнего вала. Это функция, которая делает машину более производительной и подходящей для выполнения тяжелых работ. Установлено, что движение конца капельницы осуществляется с помощью гидроцилиндра.

C) 3-валковая гибка листового металла Гидромеханический двойной предварительный зажим

Установлено, что листогибочный станок (PBM) серии DP представляет собой тот, который выполняет гидромеханическую гибку листового металла пирамидального типа и разработан, в частности, с двойным боковое предварительное защемление. Уникальная конструкция обеспечивает возможность предварительного защемления заготовки обоими нижними валиками.

Итак, задание выполнено за одну операцию. Эта особенность делает машину более производительной и пригодной для выполнения различных тяжелых работ. Верхний ролик фиксируется и предварительно зажимается обоими нижними роликами посредством гидравлических цилиндров.

5. Валик пирамидального типа

Нижние валки являются фиксированными и приводятся в действие шестернями и редуктором. Верхний валок — это тот, который вращается в особо фиксированном положении, которое можно регулировать вверх и вниз вручную с помощью регулируемых винтов.

Гибка профилей относится к оборудованию, которое обычно используется в промышленности для выполнения гибки профилей различных форм и размеров. Это типы гибочных станков, которые обычно встречаются на рынке и могут обслуживать самый широкий ассортимент продукции. Гидромеханический профилегибочный станок имеет множество различных характеристик, в том числе такие характеристики, как производительность, надежность, диаметр оси, а также поддержка различных профилей.

Специальная литая рама упоминается следующим образом:

Валы обычно закалены вместе со специальным типом стали.
Ролики представляют собой специальные стальные материалы, которые закалены и отшлифованы.
Зубчатые колеса фрезеруются вместе с полным материалом.
Вертикальные операции
В комплекте со стандартной ножной педалью

Особенности и преимущества скользящих роликов с электроприводом

применяя высокое давление, а также используется в большинстве процедур резки. Эти машины предпочтительнее, поскольку они не производят отходов и особенно признаны экономически эффективными для операций с более высокой производительностью.

Режущие лезвия установлены под определенным углом, что позволяет резать относительно меньшие куски материала в один момент времени. Это те, которые широко используются для резки металлических листов, пластин, алюминия и нержавеющей стали с прямым чистым срезом и без устранения потерь.

Асимметричный вальцегибочный станок имеет

Высокопрочный стальной валок вместе с ручными ножницами
Фиксированный верхний ролик
Регулируемый нижний и задний ролики
Стандартная серия с канавкой для проволочного сердечника
Быстросъемный верхний ролик

1. Листогибочная машина

Листогибочные машины относятся к машинам, которые помогают вам в гибке и фальцовке различных материалов для достижения желаемого результата. Говоря о металлургической промышленности, производители в основном должны сгибать металлические листы под определенным углом для достижения желаемого результата. Листогибочные машины — это те, которые используют комбинацию растяжения и сжатия для создания сложного продукта. Также обнаружено, что машина позволяет производителям настраивать несколько деталей, с которыми в противном случае было бы трудно работать.

Листогибочные машины — это те, которые предлагают бизнес и инновационные возможности для превращения сырья в сложные продукты в соответствии с требованиями. Это машины, которые обычно популярны, поскольку они могут быть оснащены различными аксессуарами и удовлетворять потребности различных отраслей промышленности.

2. Трубогибочный станок

Трубогибочный станок отвечает за гибку труб из различных материалов. Существуют такие отрасли, как автомобилестроение, сантехника, архитектура и другие, в которых постоянно используется трубогибочный станок для изгиба труб для любых других промышленных целей. Даже если вы работаете над изгибом небольшого куска трубы или над большим, оборудование отлично работает без использования какой-либо энергии или силы более высокого уровня.

Основные части гибочного станка

1. Гибочная матрица

Гибочная матрица также известна как гибочная форма или радиусная матрица. Это называется одной из наиболее важных частей ротационно-вытяжной гибочной машины. Трубка подводится к гибочному штампу, в котором процесс волочения производит требуемый изгиб. Выбор этого типа штампа очень важен, так как от этого зависит наличие трубок внутри радиуса.

2. Зажимная матрица

Зажимная матрица называется той, которая прижимает трубу к гибочной матрице. Основная цель этого типа штампа — предотвратить проскальзывание трубы во время ее работы.

3. Пресс-матрица

Пресс-матрица отвечает за то, чтобы труба следовала контуру гибочной матрицы.

4. Зачистная матрица

Зачистная матрица устанавливается сразу после гибочной матрицы. Основная цель этого штампа — избежать образования каких-либо горбов на внутреннем радиусе.

В процессе формовки материал пластичен при изгибе. Это также может привести к образованию морщин наряду с большими деформациями. Таким образом, добавление зачистного штампа сразу после штампа для гибки помогает сгладить поверхность.

5. Оправка

При гибке стальных и алюминиевых труб оправка оказывается совершенно необходимой для более сложных работ. Изгиб малого радиуса, тонких трубок или более твердых материалов приводит к неудовлетворительному результату. Поэтому в этих случаях оправка оказывается весьма удобной. Основная цель оправки — удержать трубу от разрушения.

Источник изображения: — lvdbender, montagetechnik, blkma

Как купить гибочный станок

Время прочтения: 3 минуты

Гибочные станки — это машины, используемые для гибки различных металлических материалов в обрабатывающей промышленности. Любая производственная компания должна думать об этих машинах из-за их способности улучшать свое производство. Из-за возросших преимуществ гибочных станков многие компании покупают их. По этим причинам увеличилось и производство гибочных станков. Таким образом, поиск лучших Гибочный станок с ЧПУ может быть сложно, так как есть несколько вариантов на выбор. При покупке гибочного станка не забудьте проверить цену, заготовку, пуансон и матрицу, деформацию и точность. Если вам нужен хороший станок для гибки, подумайте о том, чтобы прочитать следующие вещи.

Цена

Прежде чем узнать о гибочном станке, у вас должен быть бюджет. Компания должна знать, сколько они хотят инвестировать в покупку типов оборудования. Каждая компания хочет инвестировать в правильные продукты. Прежде чем отправиться на рынок, убедитесь, что вы знаете сумму, которую вы будете использовать при покупке продуктов. Когда вы посещаете магазин, вам придется спросить, соответствуют ли продукты вашему бюджету. Спросите цены на различные машины и перечислите их, чтобы изучить их характеристики. Это поможет вам купить лучшую машину по доступной цене.

Обрабатываемый материал

Имея различные типы станков, которые вы можете купить в соответствии с вашим бюджетом, подумайте о заготовке. Во-первых, узнайте тип материала, который вы хотите согнуть или обработать. Какова ширина, толщина, материал и длина металла? Например, если вы хотите согнуть нержавеющую сталь, вам понадобится специальный гибочный станок. Примите во внимание тоннаж, который можно назвать изгибающей способностью приобретаемого вами оборудования. Все это будет зависеть от типа материала, который вы хотите согнуть.

Точность

Следующее, что вам нужно знать, это точность этих машин. При определении точности станка нужно знать про пуансон и матрицу. Это инструменты для листогибочных прессов, которые могут сильно повлиять на точность оборудования. При рассмотрении этого фактора вы должны знать все о своей заготовке. Материал пластины важен при определении того, насколько точными будут пуансон и матрица. Форма пластины также определяет верхнюю матрицу. При выборе нижней матрицы вам нужно смотреть на толщину пластины и нужен угол.

Компания-производитель

Компании, производящие эти гибочные станки, также могут влиять на качество. Зная вышеизложенное, вы должны исследовать компании, производящие эти продукты. Многие компании производят эти машины. Эти компании-производители используют различные технологии и материалы в производстве гибочных станков.
