Прессовочные установки могут быть необходимы в самых разных ситуациях, в том числе бытовых. Например, те автолюбители, которые способны сами произвести ремонт машины, зачастую прибегают к сборке прессовочного оборудования у себя в гараже.

На те же меры могут пойти и начинающие предприниматели, открывающие собственную автомастерскую. Преимуществом в данном случае будет то, что владелец имеет возможность настроить параметры и габариты прессовочной системы специально для себя.

Стоимость нового пресса достаточно велика, именно поэтому многие решаются сконструировать такой механизм самостоятельно.

Виды агрегатов, которые обычно изготавливают своими руками

Наиболее распространенными прессами, изготавливаемыми в домашних условиях, являются:

• Механические прессы
• Гидравлические прессы

Данные виды инструментов больше всего подходят для использования дома или в гараже, так как занимают немного места.

Механический тип агрегата

Этот вид установки достаточно популяризирован ввиду малых габаритов. Своими руками можно сделать механический пресс любого режима (автоматического или ручного). Простота конструкции обеспечивает ее надежность и предоставляет хорошие ресурсы.

Примерную модель механического пресса, сделанного своими руками, можно увидеть на фото в интернете.

Данный вид конструкции предполагает возможность сэкономить время, изготавливая различные детали, и, например, при выпрессовке втулок или подшипников.

Механический пресс способен обработать:

• Картон
• Резину
• Пластмассу (и другие полимеры)
• Кожу
• Металлы

Гидравлическая прессовочная установка

В основе действия механизма – давление. Специальная жидкость находится внутри особых цилиндров под сильным давлением. Именно поэтому она и называется гидравлической.

Конструкция и ее особенности

Пресс основан на взаимной работе двух цилиндров разных по размеру. Из той камеры, что имеет меньший размер, при увеличении давления происходит перевод жидкости в камеру с большим размером.

Взаимодействие этих цилиндров с поршнями, имеющими разный диаметр и составляет работу конструкции. Таким образом можно достигнуть сильного прессовочного эффекта.

Частное использование предполагает мощность инструмента от 10 до 15 тонн. Такого давления можно добиться, если использовать для основы бутылочный домкрат, имеющий ручной насос.

Вариант самодельного пресса для гаража можно увидеть на фото в интернете.

Домкрат и его особенности

Для изготовления гидравлического пресса чаще всего используют стаканный домкрат. Он имеет относительно небольшую стоимость и способен производить давление на уровне 20 тонн.

Есть два способа собрать гидравлический пресс на основе домкрата в своем гараже:

• Положение домкрата в основании механизма (прессование вверх)
• Положение домкрата вверху механизма (прессование вниз)

У домкратов есть параметр правильного положения. Эксплуатация некоторых домкратов исключает перевернутое положение. Поэтому перед тем, как начать работу, нужно убедиться в возможностях выбранного оборудования.

Чертежи

Перед началом работы над созданием гидравлического пресса настоятельно рекомендуется составить чертеж. Размеры всех деталей конструкции должны полностью совпадать, иначе при первом же использовании агрегата, конструкцию поведет в сторону.

Специалистами рекомендуется самостоятельно составить чертеж будущей системы, так как готовые варианты не всегда смогут удовлетворить владельца в плане габаритов, а также можно ошибиться с выбором типа домкрата. В таком случае будет упущена масса времени на подстройку системы к его параметрам.

Фото чертежей гидравлического пресса можно легко найти в интернете.

Пошаговая инструкция для самостоятельного создания гидравлического прессовочного оборудования.

Одним из основных действий, связанных с изготовлением гидравлического пресса своими руками является подготовка рамы. Она имеет название «станина» и именно внутри нее будет находиться будущий пресс. Ее прочность должна иметь некоторый запас, так как давление внутри станины осуществляется в обе стороны (и вверх, и вниз), поэтому существует вероятность того, что раму разорвет.

Первое, что необходимо сделать: нарезать все основные детали конструкции согласно чертежным данным. Нужно просверлить отверстия в конструкции. Далее устанавливается специальная пластина с помощью сварки.

Следующим действием является сборка модели. Монтирование домкрата в конструкцию – последний этап изготовки конструкции.

Для конструирования более надежной системы рекомендуется использовать швеллер и монтажные углы, а для более устойчивой работы пресса можно добавить переносную опорную балку.

Таким образом, самостоятельное создание пресса – это увлекательное занятие, которое не только позволит сэкономить на покупке нового оборудования, но и подогнать такие параметры как габариты и мощность инструмента под собственные потребности.

Фото пресса своими руками

Также рекомендуем посетить:

• Чердачные лестницы
• Стяжка пола своими руками
• Рельефная штукатурка
• Верстак своими руками
• Курятник своими руками
• Парилка в бане
• Купель для бани
• Деревянный ящик своими руками
• Бетономешалка своими руками
• Журнальный столик своими руками
• Арка своими руками
• Крыльцо своими руками
• Отмостка своими руками
• Монтаж вагонки
• Корзина своими руками
• Утеплить дверь своими руками
• Веранда своими руками
• Теплица своими руками
• Погреб своими руками
• Сигнализация для дачи
• Аксессуары для бани
• Ограждения для клумб
• Лампа своими руками
• Перила для лестниц
• Сарай своими руками
• Монтаж поликарбоната
• Камин своими руками
• Скамейки для дачи
• Утепление дома своими руками
• Решетки на окна
• Обустройство гаража
• Дачный туалет своими руками
• Лестница своими руками
• Беседка своими руками
• Клумбы своими руками
• Смотровая яма в гараже
• Диван своими руками

Гидравлический пресс своими руками – изготовление самодельного гидропресса из домкрата

1. Устройство и функции гидравлического пресса
2. Варианты использования в домашних условиях
3. Конструкция домашнего пресса
4. Что следует учитывать при разработке чертежа самодельного пресса
5. Инструменты и материалы
6. Процесс изготовления
7. Внешний вид готового самодельного пресса

При выполнении различных работ в домашней мастерской нередко возникает необходимость воздействия на обрабатываемые детали методом прессования. О том, как сделать гидравлический пресс своими руками для выполнения таких операций, мы и поговорим в данной статье.

Самодельный гидравлический пресс

Устройство и функции гидравлического пресса

Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.

Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.

Вариант исполнения гидравлического пресса заводского производства

Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.

В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.

Принцип работы гидравлического пресса

Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).

Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.

Варианты использования в домашних условиях

Применение гидравлического пресса в гараже или домашней мастерской достаточно распространено. Использовать такой пресс, отличающийся небольшими размерами, можно как при ремонте автомобиля, так и для выполнения работ другого характера.

В частности, с помощью такого компактного оборудования можно выполнить выпрессовку подшипников или сайлентблоков, а также запрессовать на их место новые детали. Помимо автомобильного ремонта, гидравлический пресс можно использовать для гибки металлических деталей, создания требуемого давления при склеивании поверхностей, брикетирования отходов, для выдавливания масла и жидкости. Заводское оборудование подобного назначения (даже ручной гидравлический пресс) стоит немалых денег, и приобрести его могут не все желающие. Между тем, можно сделать такой пресс своими руками, затратив средства только на приобретение необходимых материалов.

Использование пресса в качестве соковыжималки

Что примечательно, конструкция изготовленного дома гидравлического пресса сразу может быть адаптирована для решения определенной задачи с конкретной деталью или заготовкой. Сделанный своими руками пресс не займет много места, для его размещения будет достаточно выделить немного места в мастерской или гараже. Подробная инструкция о том, как сделать гидравлический пресс, приведена ниже. В конце статьи также размещено видео на эту тему.

Конструкция домашнего пресса

Гидравлические прессы, сделанные своими руками, не должны обладать слишком уж выдающимися техническими характеристиками, вполне достаточно, чтобы они развивали усилие в 10–20 тонн. Этот параметр самодельного гидравлического пресса зависит от того, какие действия вы соберетесь с его помощью совершать.

Один из самых распространенных и простых вариантов самодельного пресса

Существует ряд других параметров, которым соответствуют не только промышленные, но и самодельные бытовые гидравлические прессы:

• размеры;
• масса оборудования;
• ход поршня;
• наличие в конструкции пресса манометра;
• характеристики используемой станины.

В самодельных прессах давление в рабочем цилиндре обычно создается при помощи ручного гидравлического насоса, который может быть как встроенным в конструкцию такого устройства, так и расположенным отдельно от него. Такая конструктивная особенность зависит только от того, какое оборудование вы выберете для изготовления такого приспособления. Очень легко сделать своими руками гидравлический пресс, если взять за основу его конструкции домкрат бутылочного типа. У такого домкрата, что удобно, в конструкции уже предусмотрен встроенный ручной насос.

Гидравлический домкрат бутылочного типа отлично подходит для использования в сделанном своими руками гидропрессе

Прежде чем вы соберетесь приобретать подходящий домкрат для изготовления домашнего гидравлического приспособления, важно определиться, какие задачи вы будете решать с его помощью. От этого зависит как конструктивная схема ручного гидравлического пресса, так и усилие, которое он будет развивать. Следующее действие – это разработка чертежа гидравлического пресса, который вы собираетесь изготовить своими руками. Можно, конечно, найти такой чертеж в Интернете и даже посмотреть фото и видео процесса изготовления пресса из гидравлического домкрата своими руками. Но в таком случае вы столкнетесь с необходимостью подгонять имеющиеся у вас приспособления под чужой самодельный пресс.

Ручной гидравлический насос

Разработка чертежа вашего будущего самодельного пресса начинается с того, что решается вопрос о том, по какой схеме он будет работать. Здесь есть всего два варианта.

• Домкрат будет расположен в нижней части пресса – на его станине – и давить будет вверх.
• Домкрат закрепляется в верхней части конструкции пресса и давит, соответственно, вниз.

Однако при выборе схемы работы самодельного пресса следует учитывать тот факт, что для основной части домкратов, выпускаемых современной промышленностью, единственно правильным является расположение давящим штоком вверх, и размещать их по-другому просто не допускается. Именно поэтому чаще всего за основу берется первая схема гидравлического пресса. Второй вариант используют только в тех случаях, когда требуется изготовить своими руками гидравлическое оборудование для выпрессовывания подшипников или втулок из отдельных узлов и механизмов.

Вариант пресса с нижним расположением домкрата

Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Вид станины может значительно отличаться в зависимости от назначения пресса

Рама гидравлического пресса, сделанного своими руками, должна обладать высокой прочностью, так как она будет испытывать нагрузки сразу в двух направлениях. Домкрат, создающий определенное усилие, будет одновременно давить на верхнюю и нижнюю часть рамы, стремясь как бы разорвать ее. Именно поэтому при расчете рамы и выборе материалов для ее изготовления ее прочность обеспечивают с запасом.

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе. Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции.

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

• В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
• Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
• Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
• Можно также использовать сразу несколько вышеописанных способов одновременно.

Если вы выполняете чертеж, по которому своими руками сделаете пресс, обязательно указывайте не только габариты основных элементов такого приспособления и обрабатываемой детали, но и размеры швеллеров и другого металлопроката, из которого будет выполнена рама.

Инструменты и материалы

Если вы собираетесь своими руками сделать гидравлический пресс, то вам понадобятся следующие инструменты, расходные материалы и оборудование:

• сварочное оборудование;
• электроды;
• ножовка по металлу или болгарка (угловая шлифмашина).

Кроме того, вам потребуются следующие элементы, из которых будет состоять ваш будущий пресс для гаража: гидравлический домкрат, две пружины, которые будут оттягивать подвижную платформу в исходное состояние. Если вы найдете в своем гараже старый грибок моста, оставшийся после ремонта, то его можно использовать в качестве элемента оттягивающего приспособления для самодельных прессов с нижним расположением домкрата. В таком случае грибок надевают на шток домкрата, верхнюю часть пружин крепят непосредственно к нему, а нижнюю закрепляют на станине.

Вид и количество необходимых для постройки пресса материалов сильно зависит от выбранного варианта конструкции

Для того чтобы изготовить пресс из домкрата, вам понадобится следующий металлопрокат:

• швеллеры (не меньше 8 номера), прямоугольные или квадратные трубы (с размерами не меньше 40х40), уголки с шириной полок не меньше 50 мм;
• стальной лист толщиной не менее 8 мм, который будет использоваться в качестве надежного основания для всей конструкции;
• отрезок стальной полосы толщиной 10 мм – для изготовления направляющих и ребер жесткости, если они необходимы;
• отрезок трубы – для изготовления гнезд под головку штока домкрата.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

Один из вариантов чертежа для изготовления пресса

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

Внешний вид готового самодельного пресса

Одна из довольно экономичных вариаций гидравлического пресса, сделанного собственными руками в своем гараже с использованием нехитрых приспособлений, сварки, домкрата и швеллеров.

Гидравлический пресс П6334Б — цена, отзывы, характеристики с фото, инструкция, видео

Гидравлический пресс П6334Б (усилие 250 тн) и его модификация ПБ6334М, — это мощные машины, которые используют для решения разных задач: запрессовки-выпрессовки, калибровки, прошивки, листовой штамповки без глубокой вытяжки и пр.

Прессы ПБ6334М востребованы в ремонтных, производственных подразделениях и мастерских. В случае необходимости, оборудование этой серии можно оснастить правильным столом и оснасткой.

Прессы гидравлические одностоечные с С-образной станиной предназначены для запрессовки, правки, гибки, прошивки, объемной холодной вытяжки, листовой штамповки, пакетирования. При наличии гидроподушки прессы могут использоваться для глубокой вытяжки.

Выпускаемые прессы гидравлические одностоечные представлены прессами серии П63 номинальным усилием от 10тс до 250 тс. в серийном производстве, можем изготовить пресс по ТЗ Заказчика.

Прессы гидравлические серии П63 могут применяться как в производственных, так и в ремонтных подразделениях и мастерских. Пресс имеет возможность встраивания в автоматические линии и комплексы. по особому заказу прессы могут оснащаться правильным столом и оснасткой.

Гидравлические прессы – это машины для обработки материалов давлением, приводимые в действие жидкостью, находящейся под высоким давлением. Наш завод гидравлических прессов изготавливает довольно широкую линию оборудования.

Дополнительные опции: гидроподушка по чертежам Заказчика; выталкиватель в нижней плите; дополнительная стойка двуручного включения; гидросистема увеличенной производительности; система ЧПУ и много другое.

В базовой комплектации система управления прессовым оборудованием реализована на программируемом логическом контроллере (ПЛК) Mitsubishi и служит для управления станками.

Гидравлический блок клапанов предназначен для индивидуального привода рабочих органов прессов усилием 400…2500 кН. Гидроблок клапанов работает на чистом минеральном масле с вязко­стью 20…400 м2/с при температуре масла 15°С…50°С и температуре окружающей среды 1°C…55°С, обеспечивает ручной, полуавтоматический и автоматический режимы работы прессов следующих позиций рабочих циклов: холостой ход вниз; рабочий ход; выдержка под давлением; поддержание давления при выдержки; ускоренный возвратный ход; стоп.

Пресс оборудован гидроцилиндром поршневого типа, который обеспечивает передвижение верхней подштамповой плиты вверх и вниз без необходимости установки возвратных гидроцилиндров.

Класс чистоты рабочей жидкости не ниже 13. Для обеспечения класса чистоты рабочей жидкости применены фильтры с номинальной тонкостью фильтрации не более 25 мкм.

Основные параметры прессов гидравлических и размеры изготовлены по ГОСТ 8200-87.

Рекомендуемые марки масел: Индустриальное гидравличес­кое И-40, И-20. Климатическое исполнение УХЛ (для макроклиматических районов с умеренным и холодным климатом) и 0 (общеклиматическое исполнение), категория размещения 4.

Пресс работает в следующих режимах: наладочный и полуавтоматический (одиночный).

Наладочный режим: операции запускаются соответствующими кнопками на панели управления, каждое нажатие кнопки завершает разовое перемещение (при отключении кнопки движение продолжается до крайней позиции).

Полуавтоматический (одиночный) режим: при нажатии кнопки завершается один рабочий цикл.

Конструкция и исполнение пресса обеспечивают безопасные условия труда при его эксплуатации в соответствии с правилами охраны труда согласно действующей нормативной документации. включает главный цилиндр, расположенный над верхней плитой, гидравлическую систему с электродвигателем, систему электроуправления, систему безопасности, кнопку аварийной остановки работы всех двигателей, сигнал уровня масла, предохранительный клапан. Верхняя плита подвижная, нижняя — неподвижная, движения верхней плиты при работе в вертикальном направлении.

Прессы гидравлические выпускаются серийно, новые, не восстановленные из бывших в употреблении узлов и деталей, конструкция пресса отличается от выпускаемых в 1970-2000 г.г.

Возможно выполнение прессов во взрывозащищенном исполнении с электро- и пневмоуправлением гидрораспределителями.

По ТЗ Заказчика прессы могут быть оснащены опциями:

• гидроподушка как в стандартном исполнении, так и по техническому заданию;
• выталкиватель в нижней плите;
• правильной стол по ГОСТу и по техническому заданию Заказчика;

Система управления прессовым оборудованием:

• реализована на программируемых логических контроллерах (ПЛК) Mitsubishi, Omron (в зависимости от типа пресса и пожеланий заказчика) и служит для управления гидравлическими прессами.
• панель оператора имеет простой, удобный интерфейс на русском языке, как с пленочной клавиатурой, так и с сенсорным дисплеем любой диагонали.

Характеристика	Значение
Номинальное усилие пресса, кН	2500
Наибольший ход штока, мм	600
Наибольшее расстояние между столом и ползуном	800
Расстояние от оси штока до станины, мм	400
Скорость штока, мм/сек
— при рабочем ходе регулируемая*	5-25
— при холостом ходе	110
— при возвратном ходе	45
Размеры стола, мм	1000х630*
Проем в запрессовочном столе, мм	200
Высота стола над уровнем пола, мм	860
Электродвигатель, кВт	15
Номинальное давление рабочей жидкости в главном цилиндре, см.куб./об.	25
Режим работы	Наладочный, одиночный ход
Емкость бака, л	700 л
Габариты пресса в плане не более, мм
— слева — направо	1250
— спереди — назад	2100
— высота	3350
Масса П6334Б пресса, кг не более	9200

* Конструкция нижней плиты имеет Т-образные пазы и отверстие под выталкиватель без дополнительных освобождений, чертеж стола будет согласован с Заказчиком.

Комплектация П6334Б

• Пресс в сборе.
• Эл. шкаф управления на станине.
• Руководство по эксплуатации, паспорт изделия.

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Разметить комментарий или вопрос

Пресс из домкрата своими руками чертежи (148 фото) » НА ДАЧЕ ФОТО

Пресс гидравлический чертежи и Размеры

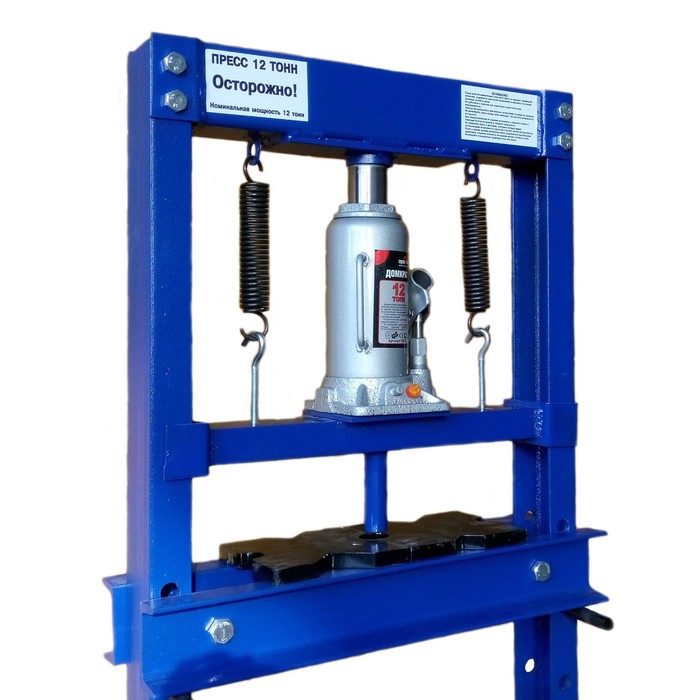

Пресс гидравлический, 12 т, 1230 х 500 х 510 мм (комплект из 2 частей)// Matrix

Пресс гидравлический из швеллера

Пресс гидравлический Матрикс 20 тонн

Гидравлический пресс для гаража своими руками из домкрата чертежи

Гидравлический пресс для гаража своими руками из домкрата чертежи

Гидравлический пресс КРУ-160

GARWIN ge-tp010 пресс гидравлический 10 т, настольный

Пресс гидравлический NORDBERG n3612

Пресс гидравлический 100 самодел

Пресс гидравлический 150т

Пресс из гидравлического домкрата

Пресс для отжима сока Sok 10л, с кожухом (домкратный, гидравлический)

Пресс гидравлический ручной из домкрата

Самодельный Гидропресс из домкрата

Пресс домкратный гидравлический

Пресс гидравлический ручной 30т t61230f напольный с ножным приводом

Пресс гидравлический 100 самодел

Пресс гидравлический 100 самодел

Гидравлический пресс своими руками из домкрата 30т

Пресс для отжима сока Sok 10л, с кожухом (домкратный, гидравлический)

Домкратный гидравлический пресс Sok, 20 л

Пресс из домкрата

Пресс гидравлический из квадрата 140х140

Пресс из гидравлического домкрата

Гидравлический ручной напольный пресс 20т. Ral7040

Пресс гидравлический 100 самодел

Пресс из гидравлического домкрата своими руками чертежи

Самодельный Гидропресс из домкрата

Самодельный Гидропресс из домкрата

Пресс домкратный гидравлический

Гидравлический пресс из 20 швеллера

Drive2 пресс из домкрата

Гидравлический пресс своими руками из домкрата 30т

Пресс гидравлический 20т самодельный

Пресс для запрессовки и выпрессовки подшипников

Станина для пресса из домкрата

Пресс гидравлический для выпрессовки подшипников

Прессы из домкрата

Пресс гидравлический 100 самодел

Домкратный пресс Sok 10 л

Пресс гидравлический 20 т толщина швеллера

Пресс из домкрата 50 тонн

Пресс без сварки из автомобильного домкрата

Пресс рамный гидравлический 20 тонн

Самодельный пресс для выпрессовки подшипников

Станина для технопланктона

Пресс гидравлический 2000тс чертеж

Швеллер для выпросовки подшипник

Механический пресс (эксцентриковый пресс Shuller, Германия).

Пресс гидравлический 100 самодел

Пресс домкратный гидравлический

Гидравлический пресс-соковыжималка умелец

Пресс из швеллера 8

Мини пресс из домкрата

Пресс домкратный гидравлический

Пресс гидравлический Нордберг 12 тонн

Пресс гидравлический своими

Пресс гидравлический из швеллера чертеж

Пресс гидравлический 100 самодел

Пресс из перевернутого домкрата

Гидравлический пресс Trommelberg sd100802

Пресс домкратный гидравлический

Гидравлический пресс

Пресс гидравлический 100 самодел

Пресс гидравлический с домкратом

Пресс гидравлический из швеллера

Пресс гидравлический настольный т3515

Пресс для отжима сока Sok 10л, с кожухом (домкратный, гидравлический)

Пресс для автосервиса своими руками

Пресс гидравлический из уголков

Пресс для гаража

Самодельный пресс для гаража своими руками чертеж

Самодельный пресс для гаража

Компактный пресс для гаража

Пресс гидравлический ручной с домкратом 20 т

Пресс гидравлический 20 т толщина швеллера

Гидравлический пресс Torin ty12001

Станина для пресса из домкрата

Пресс из гидравлического домкрата 5т

Пресс для сока Вилен 18 л домкратный

Станина для пресса гидравлического

Пресс гидравлический с домкратом

Домкрат для перепрессовки

Пресс гидравлический из швеллера

Пресс гидравлический AE&T t61220, 20т

Пресс гидравлический 100 самодел

Разборный 16 тонный гидравлический пресс своими руками

Самодельный гидравлический домкрат

Пневмопресс PMW72. 4

Самодельный гидравлический пресс

Стойка для сверлильного станка из домкрата

Пресс гидравлический hm325b

Пресс из круглых труб

Мини пресс из домкрата

Пресс гидравлический 100 самодел

Гидропресс для гаража из домкрата

Пресс из домкрата консольный

Пресс гидравлический 100 самодел

Пресс гаражный ручной 15т Remax sd0821

Самодельный гидравлический пресс с электроприводом

Пресс из ромбовый домкрат

Пресс для гаража пресс гидравлический чертежи

Пресс гидравлический с домкратом

Пресс из швеллера и домкрата чертежи

Гидравлический пресс для гаража своими руками из домкрата чертежи

Пресс из швеллера 8

Пресс домкратный гидравлический

Мангал из домкрата

Пружины для пресса из домкрата

Гидравлический пресс из домкрата доктор юью

Пресс Нордберг 45т

Пресс домкратный гидравлический

Пресс гидравлический Матрикс 12т

Пресс из ромбического домкрата

Швеллер для пресса гидравлического

Компактный пресс для гаража

Пресс из швеллера и домкрата

Пресс из подкатного домкрата

Самодельный пресс- скоба

Передвижная столешница на пресс из гидравлического домкрата

Пресс гидравлический для выпрессовки сайлентблоков

Пресс из сохраненных

Пантороутер из домкрата

Гидравлический выпресовыватель подшипников

Станина для пресса из домкрата

Пресс Wiederkraft WDK-hp201

Рама для пресса своими руками

Pr30/PM oma 656b пресс гидравлический 30 т Werther

Мини пресс гидравлический домкратный 2т настольный

Пресс для дома своими руками

Самодельный гидравлический домкрат

Пресс из домкрата из уголка

Пресс гидравлический Matrix 20т

Пресс гидравлический напольный 20 т

Настольный пресс гидравлический из домкрата

Пресс гидравлический 100 самодел

Пресс гидравлический 100 самодел

Пресс гидравлический из 12 швеллера

Пресс для макулатуры своими руками из домкрата

Пружины для гидравлического пресса

Станок для выпрессовки подшипников

Пресс для запрессовки сайлентблоков из домкрата 3 тонны

Пресс ручной гидравлический для гаража разобранный

Пресс гидравлический из Парма

NORDBERG пресс n3612jl

Формы для пресса гидравлического

Пневматический пресс своими руками

105 фото постройки и сборки домкрата различного типа действия

В реалиях бытового мастерства имеют быть не только самодельные изделия, но также и инструменты для их изготовления. Мастер высшего класса, имеющий большой опыт в рукодельном искусстве, способен смастерить даже орудие труда, на котором впоследствии будет твориться очередной шедевр.

Иногда так происходит, потому что покупка нового оборудования в магазине зачастую может потребовать больших затрат. К тому же, мастер, как человек искусства и творчества, сам не прочь в очередной раз испытать свои навык и изготовить что — то, что послужит ему верой и правдой еще очень долго.

Гидравлические пресса своими руками действительно могут быть верным помощником.

Некоторые детали нуждаются в плоском давлении на них для придания им определенной формы или степени прочности. Для этого необходим гидравлический пресс.

Здесь приведены все нюансы и рекомендации к его самостоятельному изготовлению. Фото пресса своими руками вы можете найти на просторах интернета.

Из чего собирается рама для пресса?

Первым делом нужно усвоить, что для такого инструмента как домкрат, все комплектующие должны быть сделаны из качественного и прочного материала, иначе не избежать травматизации с ним во время работы.

Основа пресса должна обязательно быть прямоугольной формы и иметь рамку в виде буквы «П». По всем законам физики именно такая конструкция сможет повлиять на противовес сжатию и сосредоточить основную нагрузку в одном месте.

Важной деталью во всей работе является возвратный механизм, который имеет вид самой обычной пружины, поэтому не теряйте его из виду.

Стоит отметить, что те автомобилисты, которые имеют пресс из домкрата, в корне облегчают себе работу по починке машины. Это приспособление может отпрессовать практически любую металлическую деталь.

Разработка проекта

Станина — самый важный элемент конструкции гидравлического пресса. Это своеобразная рама, с ведомыми рейками, по которым перемещается горизонтальная балка. К ней крепятся рабочие поверхности для сдавливания деталей. Станина должна быть достаточно прочной для выдерживания усилия, создаваемого домкратом, и иметь запас прочности, т.к. расчетное давление на подвижную балку имеет противодействие в обратном направлении. При неправильном расчете конструкция пресса может попросту разрушиться на разрыв.

Конструкцию станины самодельного пресса лучше сделать с основанием по типу платформы с подвижным столом. Их размеры рассчитывают в соответствии с размерами обрабатываемых материалов. В любом случае ширина и высота проема станины должна иметь больший размер, чем суммарный габарит всех рабочих элементов оборудования. Чтобы определить ширину и высоту проема, для этого нужно сложить такие параметры:

• толщину подвижного стола и платформы
• размеры домкрата
• величину хода штока
• габариты обрабатываемых заготовок.

В данной конструкции гидравлического пресса домкрат крепится к основанию станины между платформой и подвижным столом, функцию опоры возьмет на себя ее верхняя часть. Посредством рабочего стола осуществляется передача усилия от домкрата к обрабатываемой детали. Стол должен двигаться вверх и вниз на раме по боковым направляющим беспрепятственно.

Чтобы обеспечить движение стола в обратном направлении, используют оттягивающие пружины с достаточной жесткостью на растяжение. Их крепят одним концом к основанию станины, другим — к подвижному столу с двух сторон. Пружины нужно подобрать так, чтобы их жесткость соответствовала характеристикам домкрата.

Величину хода штока гидравлического домкрата можно регулировать следующими методами:

1. Вверху рамы устанавливают винтовой привод. Такой элемент оснащают специальным штурвалом наподобие сверлильному станку. В процессе прессования придется оперативно вкручивать винт, уменьшая, таким образом, просвет между заготовкой и подвижным элементом пресса. Таким образом, становится возможным в широком пределе изменять просвет для расположения прессуемых предметов внутри станины.

2. Оборудуют конструкцию съемным подвижным столом. В этом случае его крепят к подвижной горизонтальной балке с помощью специальных замков, а в вертикальных боковых стойках рамы просверливают отверстия с шагом по высоте немногим меньше величины хода штока.

3. Используют сменные стальные подкладки. Для этих элементов отлично подойдут стальные листы различной толщины.

Все эти методы можно использовать в комплексе. Размеры всех деталей должны быть внесены в чертеж с учетом габаритов обрабатываемых деталей и характеристик металлопроката для сборки станины.

Необходимые материалы

Наконец пришло время узнать, что нужно чтобы сделать пресс из домкрата. Для его правильного изготовления вам понадобятся следующие материалы, а именно:

• Стандартный домкрат.
• Твёрдая пружина (заводского изготовления).
• Металлический уголок и пластина.
• Швеллер типа П-10.

В работе также не обойтись и без вспомогательных инструментов:

• Молотка.
• Болгарки.
• Сварочного инвертора большой мощности.

Расчет размеров и изготовление механического

Прессы механического типа используются для обработки кожаных изделий, металлических компонентов, а также картона и поролона. Чтобы самому смастерить устройство, необходимо:

• Четыре одинаковых уголка из металла с длиной около 90 сантиметров соединить с четырьмя уголками, длина которых составляет 55 сантиметров. Чтобы их скрепить, используют обычные шурупы или электрическую сварку.
• Закрепить между собой два полученных железных прямоугольника металлическими трубами.
• Усилить изготовленный короб стальными пластинами и поперечными прутьями.
• Сделать в одной из стенок небольшую дверцу, через которую можно будет доставать спрессованные изделия.

Затем приступают к формировке основного компонента — поршня. Для этого железные швеллеры длиной 55-65 сантиметров сваривают друг с другом. После чего конструкцию усиливают поперечной железной балкой. В ее центре присоединяют фланец со вставленным внутрь прутом. Затем к железному коробу с противоположных сторон приваривают швеллеры.

Когда конструкция будет полностью собрана, на прут надевают шайбу с гайкой и подшипником.

Необходимые чертежи

Что касается чертежей и размеров для изготовления пресса, то тут есть масса вариантов и возможностей. Сначала вам нужно определиться с тем, для машины какого размера будет использоваться домкрат с прессом.

Тут всё предельно просто, чем больше машина, тем соответственно будет больше пресс, а значит и мудрёнее чертежи.

Скажем сразу, собственноручно вы не сможете сделать подобные чертежи, ведь они требуют точных инженерных знаний, но выход всегда есть.

Посмотрите еще здесь!

Вы можете использовать множеством интернет ресурсов, где есть большое количество чертежей любых размеров. Но если вкратце, то примерные цифры в чертежах будут такими:

• А-1800
• В-1000
• F-500
• L-300
• Kg-120

Практически во всех случаях домкрат будет устанавливаться в самом низу у его основания. В чертеже пресса также будут указаны размеры станины.

Какова основная конструкция пресса и различных его видов

Многие могут сказать, что тратить время на конструирование и сборку нет смысла и намного проще купить гидравлический пресс или его механическую разновидность, но это в корне неверно. Конечно, если он будет использоваться, к примеру, в автосервисе и т. п., возможно агрегат и окупит себя через какое-то время. Но для домашнего использования и выполнения разовых работ приобретение будет весьма нерациональным расходованием средств.

Пресс подборщик для мотоблока – удобен при сборе сухой травы

Для полного понимания сути работы, рассмотрим конструктивные особенности некоторых видов подобных агрегатов. А начать следует с возможности изготовления своими руками вакуумного пресса.

Основное, что стоит сказать по поводу этого устройства – в быту оно применения практически не находит. Дело в том, что термовакуумный пресс применяется чаще всего для изготовления дверей и оконных рам, а также различных мебельных фасадов. Именно при его помощи детали обтягиваются пленкой (НДФ). По сути, он является большим аппаратом для ламинирования.

Схематическое изображение вакуумного пресса – очень сложен в изготовлении своими руками

Обратите внимание! Подобный пресс весьма сложен в изготовлении. Некоторые умельцы говорят, что на самостоятельное изготовление подобного прибора у них уходило больше средств, чем было бы потрачено на покупку. Именно по причине большой сложности и малой области применения, детально на таком прессе останавливаться не будем. Гораздо интереснее будет рассмотреть пресс подборщик, способный уплотнять и собирать в тюки сено или солому.

Заводской пресс подборщик рулонный

Конструктивные особенности пресса подборщика сена

Подобная простейшая установка собирается из досок и весьма полезна в хозяйстве, т.к. спрессованная солома при хранении занимает гораздо меньше места и при этом аккуратные «брикеты» удобно будет складировать.

Подобный механический пресс представляет собой деревянный короб, размером 80 Х 80 см и 3 м в длину. С одного торца находится люк с запором, а с другой – деревянная платформа с длинным рычагом, посредством которого и прессуется сено. Для того, чтобы более полно понять принцип действия и устройство такой установки, можно просмотреть короткое видео ниже.

Схематическое изображение рулонного пресса подборщика сена

Наверняка, после просмотра стало понятно, что подобный пресс не требует даже предварительных чертежей. Что же касается пресса для мотоблока, то принципиальных отличий между ними нет, с той лишь разницей, что второй вариант не имеет рычага. Опрессовка производится посредством такой же давящей платформы, но через тросовой привод, т.е. второй вариант – это всего лишь более механизированный вариант первого.

Миниатюрный гидропресс заводского производства

Видео: самодельный пресс для изготовления тюков на скорую руку

Компактный пресс для повседневного производства мелких работ

Для домашнего использования весьма неплохо зарекомендовал себя настольныйручной пресс. Конечно, можно его изготовить и в гидравлическом исполнении, но более сложные агрегаты мы рассмотрим чуть позже. А потому, сейчас попробуем понять, каков принцип работы именно механического настольного пресса.

Подобная установка представляет собой раму, сваренную из профильного железа и усиленную ребрами жесткости. Сверху, обычно, крепится ручной домкрат таким образом, чтобы при вращении рукоятки, он раздвигался в сторону нижней платформы. Сама установка крепится болтами к верстаку.

Миниатюрный механический пресс – большого усилия такой не создаст

Таким образом получается, что, поместив в нижнюю часть стальной рамы деталь, к примеру подставив под неё трубку, можно легко, вращая ручку домкрата, выдавить среднюю часть.Именно таким образом выдавливаются, или наоборот, запрессовываются на место сайлентблоки автомобиля или подшипники и пр. подобные детали в свои посадочные места. Главное при этом следить за тем, чтобы не было перекоса при давлении.

Можно сделать подобный пресс настольный либо напольный, при необходимости больших размеров. Но при этом не стоит забывать, что в таком случае понадобится более мощный домкрат, либо установка редуктора для увеличения силы давления.

Схема простого валкового пресса

Уплотнительный пресс или как собрать устройство на основе валиков

Иногда бывает необходимо раскатать проволоку или сделать тоньше какую либо пластину. Вот тут как нельзя кстати придется валковый пресс. Принцип его работы легко понять тем, кто помнит старые стиральные машинки с ручным отжимом. Лишняя влага из белья в них удалялась посредством пропускания вещи между двумя валиками. Вращение рукоятки заставляло их вращаться в противоположных направлениях.

Валковый пресс своими руками – привод и от электродвигателя, и ручной

Именно так и работает механический валковый пресс, с той лишь разницей, что имеется возможность регулировки расстояния между валами, а также присутствует редуктор, уменьшающий скорость вращения, увеличивая мощность – все-таки металл намного жестче ткани. Подобные механизмы возможно изготовить как с ручным, механическим приводом, так и с электрическим. В таком случае вместо рукоятки через цепную передачу необходимо подключение асинхронного двигателя. Редуктор при таком подключении будет немного другим. К тому же и двигатель лучше подключить через частотный преобразователь. Таким образом обеспечивается более плавный пуск, экономия электроэнергии и долговечность работы мотора.

Вибростол в разрезе – вот что нужно для его изготовления

Изготовление бетонных изделий повышенной прочности – что для этого необходимо?

Кто-то может спросить – при чем тут бетонные изделия, если речь идет о прессах. Оказывается, связь прямая. Именно для упрочнения таких изделий, как шлакоблок и т.п. используется вибропресс. Внутрь такого устройства, где находится форма, закладывается смесь цемента, песка и т.д., после чего прижимается прессом и включается вибрация. В результате излишний воздух удаляется, а изделие приобретает необходимую прочность.

Изготовление подобного вибропресса своими руками вполне возможно, хотя и потребует много времени, сил и знаний. Обычно, если речь заходит о тротуарной плитке или чем-то подобном, домашние мастера предпочитают изготовить обычный вибростол. По сути, большой разницы не будет, если раствор в формах не будет подвергаться давлению, а просто в процессе вибрации потеряет ненужный, излишний воздух.

Порядок работы гидравлики в прессах

Гидравлика как самый распространенный вид подачи давления на пресс

Наиболее интересный и распространенный вид подобных агрегатов – это гидравлический пресс с электроприводом. Принцип действия подобного устройства насколько прост, настолько и сложен – и это действительно так. Машинное масло малой вязкости проходит через насос, приводимый в действие электромотором, и попадает в цилиндр. В нем создается высокое давление, которое толкает поршень.

Конечно, привод может быть и механическим, без участия электродвигателя и масляного насоса. Именно это и будет самым распространенным видом пресса, который изготавливается своими руками. Для работы в гараже, подобное приспособление, временами, становится просто незаменимым. И, к тому же, следуя некоторым подсказкам, изготовить его сможет даже начинающий мастер, владеющий элементарными навыками работы со сварочным аппаратом или выполнения болтовых соединений.

Примерно таким должен получиться самодельный гидравлический пресс

Сборка

Пресс из домкрата своими руками пошагово выглядит следующим образом.

Домкрат необходимо установить на главное (основное) полотно пресса. Правильностью установки будет свидетельствовать плотно упирающиеся детали домкрата в полотно.

После, посередине устанавливаем металлический шток. От того, как вы его установите, и будет зависеть вся работа пресса. Его размеры должны соответствовать 45-30 миллиметрам в повороте на одну сторону.

Посмотрите еще здесь!

Затем привариваем 2 металлических угла по бокам пресса. В итоге у вас должна получиться конструкция, которая внешне напоминает ребро. Чтобы сделать пресс более устойчивым к его основанию можно приварить массивную металлическую пластину.

Как показывает практика, данная работа не обходится без дополнительного упора. Изготовить его не составит никакого труда. Вам нужно взять металлические уголки и аккуратно приварить их друг к другу таким образом, чтобы был создан ровный квадрат.

После возьмите ещё один уголок и приварите его по центру так, чтобы он соединился с двумя краями. Во время такой работы использование защитной маски или очков просто необходимо, поэтому не игнорируйте меры предосторожности.

Принцип функционирования и конструктивные особенности

Гидравлическим прессом называют специальное оборудование для домашнего гаража, которое применяется для обработки заготовок или других деталей высоким давлением. Часто его применяют работники автосервиса при починке автомобилей. Прессом могут пользоваться, чтобы из отходов изготовить брикеты или согнуть металлические предметы.

Профессиональный автомобильный пресс стоит недешево, и поэтому некоторые пытаются изготовить его самостоятельно. Однако перед этим лучше ознакомиться с особенностями его конструкции и основными функциональными принципами.

В состав конструкции входят две основные камеры, которые выполнены в виде цилиндров. В меньшей из них происходит увеличение давления за счет перекачивания масла во второй, увеличенный цилиндр. Между цилиндрическими камерами жидкость перекачивается при помощи трубовидного канала, соединяющего камеры. Когда масло попадает во второй цилиндр, возрастает давление на поршень, отвечающий за работу пресса. Также устройство оснащено специальными опорами, в которые помещается обрабатываемое изделие.

Фото пресса из домкрата своими руками

Читайте здесь — Как сделать станок для сверления: пошаговый мастер-класс как и из чего изготовить станок своими руками (115 фото)

Скручивания лягушкой

• Сядьте на пол, вес расположите на седалищных костях. Подайте назад спину, чтобы удержать равновесие, согните колени и оторвите от пола стопы.
• Выдохните, подтяните пупок к позвоночнику и откиньтесь назад, раскрывая руки и выпрямляя ноги.
• Со вдохом вернитесь в исходное положение с коленями у груди.
• Повторите 20 раз.

Медленный подъём ног

• Лягте на пол, поднимите вверх прямые ноги, руки вдоль туловища.
• Прижмите поясницу к полу, медленно опустите обе ноги, затем так же медленно поднимите их. Чем медленнее вы двигаетесь, тем сложнее упражнение.
• Повторите 10–15 раз.
• Если хотите усложнить упражнение, не опускайте ноги на пол, задержите их под углом в 20–30 градусов, а затем снова поднимите. В таком случае мышцы пресса не будут расслабляться на протяжении всего упражнения.

Обратные скручивания

• Лягте на пол, положите руки по сторонам от туловища ладонями вниз.
• Поднимите ноги, согнутые в коленях, чтобы они располагались на уровне груди.
• Оторвите бёдра от пола, поднимая ноги выше.
• Опустите ноги обратно на пол и повторите 2–3 раза.
• Не используйте инерцию, движение нужно совершать за счёт мышц, поэтому выполняйте его медленно.

Как изготовить гидравлический пресс своими руками?

Гидравлический пресс получил широкое распространение. Это устройство применяется во множестве автомастерских для осуществления запрессовок и выпрессовок подшипников, различных шестеренок и валов. В домашней мастерской очень часто используется пресс гидравлический ручной, изготовленный своими руками, так как установки, изготовленные в промусловиях, имеют высокую стоимость.

Гидравлический пресс, изготовленный своими руками, в мастерских может применяться для осуществления штамповки деталей из металла, пластика и резины. Гидравлический пресс можно применять для запрессовки резиновых втулок наконечников автомобильных амортизаторов в условиях домашней мастерской.

При наличии навыков работы с техникой и доступа к фрезерному, сверлильному и токарному оборудованию для дома можно сконструировать пресс гидравлический ручной (пгр), который способен развивать максимальное усилие до 35 тонн на 50 кв. см. Сделать своими руками пресс гидравлический настольный несложно, при этом можно сэкономить значительную сумму бюджетных семейных средств.

Прочтите также нашу статью Изготовление трубогиба для профильной трубы своими руками.

Содержание

• Принцип функционирования и конструктивные особенности приспособления
• Изготовление гидропресса своими руками
  • Изготовление основания конструкции, стоек и упора
  • Устройство подвижного упорного элемента и его теххарактеристики
  • Изготовление механизма возврата

Принцип функционирования и конструктивные особенности приспособления

Сконструировать гидравлический пресс в условиях домашней мастерской можно при помощи подручного металлопроката. Главным рабочим элементом любого гидравлического пресса является автомобильный гидродомкрат. Чаще всего в устройстве пресса применяется распространенная конструкция автомобильного домкрата – бутылочная. Домкраты этого вида в зависимости от особенностей конструкции могут поднимать от 2 до 100 тонн. Огромным преимуществом автомобильного гидродомкрата является простота его устройства и удобство эксплуатации.

В основу работы домкрата положены основные законы гидродинамики, в частности закон Паскаля, который гласит, что давление жидкости, которое возникает в замкнутой гидросистеме, передается одинаково в любых направлениях. При объединении 2 различных по объему емкостей в единую систему и оказании давления  в меньшем по объему сосуде, такое же давление распространяется и на жидкость в большем сосуде, причем усилие, которое приложено  в малом сосуде системы, передаваясь на жидкость в большом сосуде, увеличивается во столько же раз, во сколько диаметр меньшего сосуда отличается от большего.

В зависимости от технического назначения гидропресс можно сделать, как в настольном, так и в напольном варианте. Настольный вариант является более компактным, а напольный вариант конструкции требует для размещения дополнительной площади. Изготовление той или иной модификации зависит от конкретных задач, для которых изготавливается устройство.

Изготовление гидропресса своими руками

При изготовлении ручного устройства своими руками потребуется подготовить следующее оборудование:

• сварочный аппарат;
• болгарка;
• дрель по металлу и сверла различного диаметра.

Помимо указанного инструмента и оборудования при изготовлении самодельного гидропресса потребуется доступ к токарному, сверлильному и фрезерному оборудованию.

В качестве исходного материала при изготовлении ручного гидропресса можно использовать разнообразные металлические трубы, швеллеры и уголки. Толщина материала должна подбираться в соответствии с мощностью гидропресса и теми задачами, для выполнения которых он конструируется.

Перед началом работ следует потратить некоторое количество времени для подготовки чертежа с указанием размеров всех элементов конструкции устройства. При необходимости можно для удобства сделать отдельные чертежи конструктивных узлов устройства.

Любой гидропресс в своей конструкции имеет элементы 2 типов:

• неподвижные;
• подвижные.

К подвижным конструктивным элементам относится подвижный упор и возвратные механизмы устройства. К неподвижным конструктивным компонентам — основание конструкции, упоры и стойки. Для изготовления всех конструктивных элементов используются толстостенные металлические уголки, швеллеры и металлические пластины.

Прочтите также нашу статью Как сделать забор из профнастила своими руками

Изготовление основания конструкции, стоек и упора

Основание для устройства можно смастерить из любого подручного материала. Главным требованием к этому конструктивному узлу устройства является обеспечение надежной устойчивости всей установки в процессе функционирования. Для того чтобы обеспечить максимальную устойчивость конструкции, нужно гидропресс конструировать таким образом, чтобы центр тяжести устройства располагался как можно ниже.

Для напольной разновидности конструкции, основание можно собрать из швеллеров или толстостенных уголков. При изготовлении настольного гидропресса для сооружения основы можно применить толстостенную трубу, имеющую квадратное сечение. При использовании основания в роли платформы пресса, сверху на основание потребуется произвести наваривание толстостенного листа металла. Использовать железо для конструирования можно только при толщине металла 10 мм и более.

После изготовления основания можно приступать к изготовлению следующих конструктивных элементов устройства – стоек и упора. Изготовить эти элементы можно также из подручных материалов. При определении размеров этих элементов  требуется учитывать некоторые особенности предполагаемой эксплуатации устройства.

В первую очередь требуется выяснить величину выдвижения штока, используемого в устройстве домкрата. К этому параметру требуется прибавить высоту корпуса гидродомкрата и толщину металла платформы, служащей в качестве опоры.

Упор устройства изготавливается из материала аналогичного тому, из которого изготовлены стойки приспособления. Размер упора должен быть равен ширине платформы устройства.

Соединенные воедино неподвижный упорный элемент и стойки геометрически представляют П-образный конструктивный элемент. Все конструктивные элементы соединяются в единую конструкцию при помощи сварочного агрегата. После соединения стоек и неподвижного упорного элемента устройства методом сварки вся конструкция крепится к ранее изготовленному основанию.

При сваривании всех элементов в единую конструкцию следует уделить большое внимание качеству сварных стыков, так как на них в процессе работы оказывается значительная нагрузка.
Для обеспечения надежной фиксации штока гидродомкрата на упоре рекомендуется наварить металлическое кольцо.

Устройство подвижного упорного элемента и его теххарактеристики

Подвижный упорный элемент и шток гидродомкрата являются подвижными элементами конструкции гидропресса. Движение подвижного упорного элемента осуществляется в вертикальном направлении вдоль стоек устройства.

Длина подвижного упорного элемента устройства должна быть меньше расстояния между вертикальными стойками конструкции.

К верхнему элементу упора прикрепляется корпус гидродомкрата, а к нижнему элементу прикрепляется платформа. При правильном расчете при подготовке  чертежа и точном изготовлении всех элементов в соответствии с чертежом, при выдвижении рабочего штока гидродомкрата на максимальную длину верхний и нижний элементы платформы должны между собой соприкасаться.

Для  обеспечения перемещения упорного элемента конструкции в одной плоскости применяются разнообразные технические решения. Можно просверлить в подвижном упорном элементе конструкции отверстия, через которые пропускаются направляющие в виде штырей закрепленных сваркой на основании и неподвижном верхнем упорном элементе.

При изготовлении стоек из труб перемещение подвижного упорного элемента в одной плоскости могут обеспечить спецобхваты, согнутые вокруг стоек и приваренные к боковинам упора.

Помимо этого, при использовании в качестве материала для стоек профильной толстостенной трубы в виде направляющих для подвижного упорного элемента конструкции можно применять профильную трубу, имеющую больший размер. Для этой цели в куске трубы делаются вырезы равные ширине стоек, а боковые стенки вырезов используются в качестве направляющих.

Изготовление механизма возврата

Механизм возврата в конструкции гидропресса предназначен для возвращения подвижного упора в первоначальное положение при завершении оказания давления на него. Этот механизм позволяет упростить процесс использования устройства при проведении различных технологических операций.

Изготовление возвратного механизма является несложным процессом. Для этой цели потребуется подобрать соответствующие пружины, которые работают на разжатие. Пружины должны обладать соответствующей жесткостью и длиной, чтобы их можно было применить в конструкции гидропресса. Концы пружин закрепляются при помощи спецболтов на подвижном и неподвижном упорах. В нерабочем (исходном) состоянии подвижный упор располагается в верхней части гидропресса.

Для упрощения эксплуатации конструкции можно изготовить своими руками пресс электрогидравлический. Для этого в комплексе с гидроцилиндром в конструкции пресса используется маслостанция с электроприводом. Такое устройство в значительной мере способно сэкономить средства семейного бюджета, при этом конструкция пресса по своим функциональным возможностям абсолютно ни в чем не уступает агрегатам, изготовленным в промышленных условиях.

При отсутствии навыков работы со сварочным аппаратом и токарным станком и при ограниченном объеме финансовых средств можно купить гидравлический пресс б/у промышленного изготовления.

Hydraulic Press — Bilder und Stockfotos

1.430Bilder

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 1.

430 hydraulic press Stock- Фотографии и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Гидравлические пресс-машины, предназначенные для производства металлических изделий. hochwertiges фото. — гидравлический пресс фото и фото

Hydraulische Pressstanzmaschine zum Formen von Blechen,…

nahaufnahme der druckgeräte an der produktionslinie — гидравлический пресс, фото и фото

Nahaufnahme der Druckgeräte an der Produktionslinie

presse winkel mechine — гидравлический пресс, фото и фото 02

Arbeiter, die an der Maschine zum Schneiden von Blechen arbeiten

großehydraulikzylinder zum bewegen einer schwenkbrücke über ein hafenbecken — гидравлический пресс, фото и фото

Große Hydraulikzylinder zum Bewegen einer Schwenkbrücke über ein…

nahaufnahme der industriellen blechbiege-abkantpresse mit werkzeug — hydraulic press stock-fotos und bilder

Nahaufnahme der industriellen Blechbiege-Abkantpresse mit. ..

zwei arbeiter werden sichtbar sein über eine hydraulisch drücken sie in der werkstatt — гидравлический пресс, фото и фото

Zwei Arbeiter werden sichtbar sein über eine hydroulisch Drücken…

industrielle presse für blech stanzen — гидравлический пресс, фото и фото

Industrielle Presse für Blech Stanzen

станок от blech durch pressmachine, cnc-steuermetallpressmachine, hohe präzision und hochpräzise metallpress- und stanzmachine. — гидравлический пресс фото и сборка

Stanzen von Blech durch Pressmaschine, cnc-Steuermetallpressmaschi

koordinatenrevolver-stanzpresse — гидравлический пресс фото и сборка

Koordinatenrevolver-Stanzpresse

mannliche arbeiterin arbeitet mit stockeichen гидравлический пресс — гидравлический пресс eisen in фотографии и изображения

männliche ArbeiterIn arbeitet mit heißen Eisen in einer…

Hydraulic drücken sie — гидравлический пресс фото и фото

Hydraulic Drücken Sie

Штамп для автозапчастей — гидравлический пресс для фото и фото

Stampfen Line auf Auto Herstellung

Stampfen Line auf 90 Herstellung Гидравлические прессы — гидравлические прессы, фото и изображения

Промышленные гидравлические прессы

Промышленные гидравлические прессы на выставке

setzen sie liniensymbole der werkzeugmaschine — гидравлические прессы, изображения, картинки, картинки и символы

Setzen Sie Liniensymbole der Werkzeugmaschine

edelstahl-fabrik — гидравлический пресс, фото и чертежи

Edelstahl-Fabrik

hydrücken sie — гидравлический пресс, фото и чертежи клипарт, -мультфильмы и -символ

Presse-Blaupausen

Stilisierte Vektorillustrationen von leistungsstarken industriellen Presszeichnungen

hydrulische presse für kautschuk vulkanisation — гидравлический пресс-фото и фото

Hydraulische Presse für Kautschuk Vulkanisation

гидравлический пресс veröffentlichten im 1876 — гидравлический пресс-графика, -клипарт, -мультфильмы и -symbole

гидравлический пресс veröffentlichten im 1876

der prozess des biegens von metallteilen auf einer biegmaschine modernen biegmaschine. — гидравлический пресс для фото и печати

Der Prozess des Biegens von Metallteilen auf einer modernen…

гидравлический пресс для металла — гидравлический пресс для фото и печати

Hydraulische Presse für Metall

Hydraulische Presse für Metall, Blech

Hydraulic drücken sie — гидравлический пресс, фотографии и фотографии

Hydraulic Drücken Sie

старший фермер, работающий с гидравлическим прессом — гидравлический пресс, фотографии и фотографии

Senior Farmer Operating Hydraulic Press

Ein Mann in seinen 80ern beient eine hydroulische Presse, um Geräte für seinen landwirtschaftlichen Betrieb herzustellen.

schwerindustriearbeit — гидравлические прессы, фото и фото

Schwerindustriearbeit

bedienung der hydroulischen biegmaschine mit formdüse durch geschicklichkeitsbediener. — гидравлический пресс для фотосъемки и сборки

Комплектация гидравлического машиностроительного оборудования с формовочным оборудованием для. .. Der Blechherstellungsprozess erfolgt durch Biegmaschine mit technischem Bediener.

гидравлический мотор — гидравлический пресс фото и фотографии

Гидравлический мотор

металлический, гидравлический пресс с ЧПУ символ. — гидравлический пресс-графика, -клипарт, -мультфильмы и -символ

Metallbiegen, гидравлические пресс-машины с ЧПУ Grau Symbol.

Вектор Металлообработка, гидравлические прессы с ЧПУ Символ. Symbol- und Schilderillustrationdesign. Isoliert auf weißem Hintergrund

symbol für maschinenlinienumriss drücken — гидравлический пресс сток-графика, -clipart, -cartoons und -symbole

Symbol für maschinenlinienumriss drücken

Drücken Sie das Symbol für den Umriss der Maschinenlinie, dasoli aufertid. Vektor-Illustration

hydrulischer antrieb eines großen schleusentors — гидравлический пресс, фотографии и изображения

Hydraulischer Antrieb eines großen Schleusentors

Hydraulic drücken sie — гидравлический пресс, фото и фотографии

Hydraulic Drücken Sie

die linie symbole der maschine werkzeug — gidraulischer antrieb eines großen Schleusentors

Die Line Symbole der Maschine Werkzeug

Legen Sie Liniensymbole der Werkzeugmaschine auf Weiß isoliert. Diese Abbildung — EPS10 Vektordatei.

rohrbildung mittels walzenbiegemaschine — гидравлический пресс-фото и фото

Rohrbildung mittels Walzenbiegemaschine

der technikerbediener arbeitet mit hydrulischer pressenbremsbiegemaschine. — гидравлические прессы, фотографии и чертежи

Der Technikerbediener arbeitet mit hydroulischer…

Der Techniker, der mit einer hydroulischen Abkantpresse-Biegemaschine arbeitet. Der Blechbearbeitungsvorgang durch einen fertigen Bediener.

blechbiegen an einer hydroulischen abkantpresse — гидравлические прессы фото и фотографии

Blechbiegen an einerhydrulischen Abkantpresse

Der Prozess des Biegens von Blechen auf einer hydrulischen Biegmaschine. Metallbearbeitungsanlage.

Spritze Profilleiste machine — гидравлический пресс, фото и фотографии

Spritze Profilleiste machine

Horizontales Bild der Spritzgießmachine für die Herstellung von Kunststoffteilen in einer riesigen neuen modernen Fabrik mit Robotern und Maschinen, die industrielle Kunstgerstoffteile und Herstellung. Futuristische Maschinen, die das Monopol aller Arbeit haben und die Stelle der menschlichen Arbeit treten. Es ist nicht notwendig, menschliche Hand zu verwenden. Hoher Winkel, keine Personen, Platz zum Kopieren.

металлическая машина, гидравлическая пресс-машина с ЧПУ, символ фарфора. — гидравлический пресс-графика, -клипарт, -мультфильмы и -символ

Металлообрабатывающие, гидравлические пресс-машины с ЧПУ…

Vector Металлообрабатывающие, гидравлические пресс-машины с ЧПУ Farblinie Symbol. Symbol- und Schilderillustrationdesign. Isoliert auf weißem Hintergrund

die techniker-operator verwenden hydroulische biegmaschine. — фото и фото гидравлического пресса

Die Techniker-Operator verwenden hydroulische Biegmaschine.

Der technische Bediener verwendet eine hydrulische Biegmaschine. Der Blechherstellungsprozess.

hydrauliksystem — гидравлические прессы, фотографии и сборка — гидравлический пресс фото и фото

Zwei Arbeiter werden sichtbar sein über eine hydroulisch Drücken. ..

drücken sie — гидравлический пресс фото и фото

Drücken Sie

Professionelle Presse isoliert unter dem weißen Hintergrund

elektro mechanische koordinate und revolver stanzmaschinen cnc — hydraulic press stock-fotos und bilder

Elektro mechanische Koordinate und Revolver Stanzmaschinen CNC

computergesteuerte mittelgroße hydraulische pressbremse mit werkzeug — hydraulic press stock-fotos und bilder

computergesteuerte mittelgroße hydraulische Pressbremse mit…

holzbohrer -machine — гидравлический пресс-фото и сборка

Holzbohrer-Maschine

nahaufnahme der гидравлический цилиндр-мотор. — гидравлический пресс фото и фото

Nahaufnahme der гидравлический Zylinder-мотор.

nähe der pressstempelung hydroulischer druckautomatik mit gelbem vorsorgezeichen in der schweren maschinenfabrik — stock-fotos und bilder

nähe der Pressstempelung hydroulischer Druckautomatik mit gelbem… und bilder

Hydraulische Presse in Crewe Eisenbahnwerk, Victorian, 19. …

Vintage-Foto der hydroulischen Presse in Crewe Eisenbahnwerk, viktorianisch, 19. Jahrhundert

schraube drücken sie — гидравлический пресс стоковые фото и фотографии танктелле. нахансихт. ausrüstung für den fahrzeugservice — гидравлический пресс сток-фото и фото

20-Tonner-Rahmen-Industrie-Boden-Shop-Presse zum Austausch…

символ für maschinenlinienumriss drücken — гидравлический пресс сток-графика, -клипарт, -мультфильмы и — символ

Symbol für maschinenlinienumriss drücken

industrie-fabrik angestellte arbeiten in metall verarbeitenden industrie — hydraulic press stock-fotos und bilder

Industrie-Fabrik Angestellte arbeiten in Metall verarbeitenden…

metallbohrmaschine nahaufnahme mit metallteilen und gleitmittel mit schutzhandschuhen — hydraulic press stock-fotos und bilder

Metallbohrmaschine Nahaufnahme mit Metallteilen und Gleitmittel…

набор символов станка — гидравлический пресс — графика, -клипарт, -мультфильмы и -символ

Set Symbole der Machine Tool

Legen Sie Symbole der Werkzeugmaschine in zwei Stilen fest, die auf Schwarz isoliert sind. Diese Abbildung — EPS10 Vektordatei.

festlegen von liniensymbolen der produktionsanlage — гидравлический пресс-графика, -клипарт, -мультфильмы и -символы Символ станка

arbeitnehmerin на гидравлическом прессе. — гидравлический пресс фото и фото

Arbeitnehmerin auf der Hydraulikpresse.

Hydraulische Automatisierungspresse — гидравлические прессы, фото и чертежи — гидравлический пресс с фотографиями и чертежами

Maschinenkonzept der Technologie-, Maschinenbau- und Bauindustrie.

Großer Bagger-Hydraulikzylinder auf blauem Himmelshintergrund.

handpresszeichnungen — гидравлический пресс-графика, -клипарт, -мультфильмы и -символ

Handpresszeichnungen

viktorianische maschinen, диаграмма гидравлического пресса, 19. jahrhundert — графика гидравлического пресса, -клипарт, -мультфильмы и -символ

викторианская машина, диаграмма гидравлического пресса, 19…. Presse macht kabelgebundene ballen aus gepressten pet-flaschen für die aufbereitung und wiederverwendung von kunststoff — гидравлический пресс сток-фотографии и сборка

Moderne Mülltrennung und Recycling-Anlage, гидравлический пресс. ..

фон 24

2.961 Гидравлический пресс Стоковые фотографии и изображения

Обработка листового металла на гидравлическом штамповочном прессе

Промышленное устройство для гибки металлических труб и пластин

Автослесарь прессует новый сайлентблок на ремонтной станции. автосервис.

Набор значков гидравлических прессов, выделенных на белом фоне для веб-дизайна

Набор значков концепции промышленного оборудования с символами фрезерных станков, изометрическая изолированная векторная иллюстрация0002 Установить значки цветовых линий станка

Автослесарь запрессовывает новый сайлентблок на ремонтной станции. автосервис.

Современная производственная линия металлообрабатывающего завода.

Иконки промышленного оборудования с технологическими символами изометрической изолированной векторной иллюстрации

Техники-операторы, работающие с листовым металлом на гидравлическом листогибочном прессе с ЧПУ.

Гидравлический гибочный станок Modren на металлургическом заводе

Промышленная фрезеровка металлических форм/заготовок. металлообработка. токарная, фрезерная и сверлильная промышленность. технология ЧПУ.

Гидравлический пресс и кольца для изготовления приспособлений

Знак символа гидравлической линии прокола кожи, векторная иллюстрация, изолировать на белом фоне этикетка .eps10

Знак символа гидравлической линии прокола кожи изолировать на белом фоне

Гидравлический штамповочный станок для формовки металлического листа . промышленное производство металлоконструкций. Трехмерное изображение

Значок гидравлического пресса, стиль контура

Лазерный станок с ЧПУ значок мультяшный вектор. промышленный завод. токарный станок

Гидравлический заводской пресс. промышленный пресс, векторная иллюстрация

Набор иконок для битера и бумагоделательного оборудования Hollander

Иллюстрация гидравлического пресса

Бизнесмен на размытом фоне с использованием роботизированных рук с цифровым экраном 3d-рендеринг Иконка гидравлического пресса выделена серым цветом. vector illustration

Человек, управляющий гидравлическим прессом для резки стали.

Гидравлический листогибочный пресс с ЧПУ, алюминиевый фальцевальный станок с автоматическим контролем гибки

Гидравлический пресс крупным планом. машиностроительный завод.

Гидравлический пресс крупным планом. машиностроительный завод.

Пресс гидравлический, оборудование для обслуживания и ремонта автомобилей, гаражное оборудование.

Промышленный пресс для штамповки листового металла на заводе

Гидравлические прессы

Технический оператор использует гидравлический гибочный станок. концепция металлообработки

Набор иконок линий станкостроения, робототехники, изолированных на белом. векторная иллюстрация

3D иллюстрация гидравлического пресса.

Профессиональный автомеханик, работающий с гидравлическим прессом в автосервисе.

Значок линии гидравлического пресса

Значки промышленного оборудования на стильных круглых хромированных кнопках

Круг, значок, символ процесса прессования. эмблема пищевой компании или тяжелой промышленности. векторная иллюстрация

Крупный план гидравлической трубы новой сельскохозяйственной техники

Мощный механический и гидравлический кривошипный пресс

Готовый продукт от револьверного штамповочного пресса

Современный пневмомеханический инструмент крупным планом

Цех по подготовке и механической обработке пластика и металла. гидравлические прессы

Работник промышленного предприятия, работающий в металлообрабатывающей промышленности

Механик, работающий с гидравлическим прессом и приспособлениями для изготовления колец

3D-иллюстрация гидравлического пресса.

Хромированный гидравлический механизм крупным планом

Разноцветный векторный значок промышленного оборудования. пресс-машина

Гидравлические прессы

Гидравлический пакетировочный пресс для пластиковых отходов

Кузнечные работы с механическим молотом.

Промышленный автоматический станок для навивки пружин. избирательный фокус.

Млада-Болеслав, Чехия — 16 апреля: Skoda Auto отмечает 20-летие ассоциации с Volkswagen днем ​​открытых дверей 16 апреля 2011 года в Млада-Болеслав

Млада Болеслав, Чехия — 30 мая: skoda auto празднует 120 лет со дня своего основания днем ​​открытых дверей 30 мая 2015 года в млада болеслав

Старая гравированная иллюстрация извлечения масла с помощью гидравлического пресса. словарь слов и вещей — larive и fleury? 1895

Ножницы для резки металлических листов в механической мастерской

Гидравлические шланги современного трактора

Вертикальный гидравлический пресс на заводе

Профессиональный пресс изолирован на белом фоне

Штамповочные линии для мелких деталей автомобилей на заводе

Млада-Болеслав, Чехия — 16 апреля: Skoda Auto отмечает 20-летие ассоциации с Volkswagen днем ​​открытых дверей 16 апреля 2011 года в Млада-Болеславе

Пресс для сборки алюминиевой батареи

Большой гидравлический пресс для изготовления деталей из пластмасс

Млада Болеслав, Чехия — 16 апреля: Skoda Auto отмечает 20-летие ассоциации с Volkswagen днем ​​открытых дверей 16 апреля 2011 года в млада болеслав

Гидравлический пресс для брикетирования бумажных отходов

Крупный план поршневой гидравлической системы гусеницы экскаватора желтая промышленная деталь

Город Таншань — 29 мая: рабочие, работающие на гидравлическом прессе, обрабатывающем продукцию на заводе, 29 мая 2014 года, Таншань город, провинция хэбэй, китай

Гидравлический пресс, заводской интерьер, 3D рендеринг изолирован на белом двигатели). женщина штампует детали на гидравлическом прессе

Тюмень, Россия — 14 ноября 2007 г. оао тюменские моторостроители завод по производству и ремонту авиационных двигателей рабочие штампы детали на гидравлическом прессе ). пожилая женщина штампует детали гидравлического пресса

Гравюра гидравлического пресса XIX века

Старая гравированная иллюстрация гидравлического пресса на белом фоне.

Город Таншань — 29 мая: рабочие, работающие с гидравлическими прессами на заводе, 29 мая 2014 года, город Таншань, провинция Хэбэй, Китай

Город Таншань — 29 мая: ряды механического оборудования на производственной линии на заводе, на 29 мая 2014 г., город Таншань, провинция Хэбэй, Китай

Желтые гидравлические поршни с болтом и гайкой на белом 3D-рендеринге

Тяжелые машины для производства металла и заводской интерьер

Гидравлический пресс, тяжелая машина и заводской интерьер

Тяжелые машины для производства металла и интерьер завода

Гидравлический пакетировочный пресс для прессования пластиковых отходов

Рабочий деревообрабатывающего производства, работающий на деревообрабатывающем станке

Рабочий, работающий на гильотинных ножницах

Тяжелые машины для производства металла и интерьер завода

3d иллюстрация гидравлического цилиндра над техническим чертежом

Гидравлический значок в плоском стиле. векторная иллюстрация цилиндра на белом изолированном фоне. бизнес-концепция оборудования.

3d иллюстрация гидравлического цилиндра

Гидравлическая система современной тяжелой машины. поршень промышленной детали в машинном оборудовании. технологии.

3D иллюстрация гидравлического цилиндра на белом фоне

3D иллюстрация гидравлического цилиндра над техническим чертежом

Значок гидравлического цилиндра на белом

Значок гидравлики в плоском стиле. векторная иллюстрация цилиндра на белом изолированном фоне. бизнес-концепция оборудования.

Автоматическая линия по производству гидравлических прессов для штамповки, промышленное производство

Пневматический поршневой цилиндр двойного действия. изолированные на белом фоне. 3D рендеринг.

Векторная иллюстрация машины для литья под давлением. схема полного цикла с этапами производства. маркированный впрыскивающий цилиндр, приводной двигатель, бункер, пластиковые гранулы, затвердевший и конечный пластиковый продукт.

Гидравлический листогибочный пресс или гибочная машина для плоского листового металла.

Рабочий, работающий на прессе для листового металла

Азиатский рабочий в защитном костюме, устанавливающий гидравлический пресс-пресс и подготовленный для резки листового металла на промышленном заводе, концепция безопасности прежде всего.

Cnc synchronize hydraulic press brake, industrial machining

Hydraulic Press Stock-Fotos und Bilder

• CREATIVE
• EDITORIAL
• VIDEOS

• Beste Übereinstimmung
• Neuestes
• Ältestes
• Am beliebtesten

Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum

• Lizenzfrei
• Lizenzpflichtig
• RF und RM

Lizenzfreie Kollektionen auswählen >Editorial-Kollektionen auswählen >

Bilder zum Einbetten

Durchstöbern Sie 634

hydraulic press Stock- Фотографии и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

presse winkel mechine — гидравлический пресс-фото и бильдергидравлический мотор- grafiken, -clipart, -cartoons und -symbolepressewinkel mechine — гидравлический пресс сток-фотографии и бильярдный фермер работающий гидравлический пресс — гидравлический пресс сток-фотографии и бильдермэннлихе arbeiterin arbeitet mit heißen eisen in einer hydroulischen presse — гидравлический пресс stock-fotos und bilderzwei arbeiter werden sichtbar sein über eine hydroulisch drücken sie in der werkstatt. — гидравлический пресс для фото и бильдерпрессов, профильная машина — гидравлический пресс для фото и бильдергидравлический моторколбен нахауфнахме — гидравлический пресс для фото и бильдериндустри-информации — гидравлический пресс для фото и бильдерпресса Winkel Mechine — гидравлический пресс для фото и грузовых самосвалов — гидравлический пресс для фото и бильярдных прессов Winkel mechine — гидравлический пресс для фото и бильярдных машин, схема гидравлического пресса, 19. jahrhundert — гидравлический пресс сток-графика, -клипарт, -мультфильмы и -symboleabgesetzte drücken papier-feed — гидравлический пресс сток-фотографии и изображениякрупный план машинная часть станции гидравлического пресса на заводе — гидравлический пресс сток-фотографии и изображения с гравировкой — печать пресса, популярная энциклопедия, опубликованная в 1894 г. — гидравлические прессы, фото и фотографии, оборудование, часть станции гидравлических прессов, машинная станция на заводе — гидравлические прессы, фото и бильдермэннлихе, сборщик работ с Heißen eisen in einerhydrulischen presse — гидравлические прессы, фото и работа оператора резка и гибка металлического листа с помощью высокоточного листогибочного станка, станок для гибки листового металла с ЧПУ на заводе. — гидравлический пресс стоковые фото и бильдерпрессовские машины — гидравлический пресс стоковые фото и бильярдные гравированные иллюстрации — печатный станок, газетная машина победы веб с фальцевальным устройством — опубликована популярная энциклопедия 1894 — гидравлический пресс для фото и бильярдных станков — гидравлический пресс для фото и бильярдных станков — гидравлический пресс для фото и бильярдных работница, работающая на гидравлическом листогибочном прессе с ЧПУ в промышленности автозапчастей. — гидравлические прессы стоковые фотографии и бильдервинтер stadtrand von abfall und müll-kollektion — гидравлические прессовые стоковые фотографии и оборудование для чеканки гравюр антикварные иллюстрации, veröffentlicht 1851 -fotos und bilderpresse winkel mechine — гидравлический пресс stock-fotos und bildermännliche arbeiterin arbeitet mit heißen eisen im hochofen — гидравлический пресс stock-fotos und bilderjack-hammer cutting entfernt ein stück in einer zeit — гидравлический пресс stock-fotos und bilderside view of the production Planning инженер по управлению использует ноутбук перед штамповочным гидравлическим прессом для автозапчастей, проверяя мощность оборудования. планирование производства и контроль в концепциях автомобильной промышленности. — гидравлические прессы для производства фото и бильярдных автозапчастей в автомобильной промышленности. рабочий производственной линии, работающий на большом гидравлическом штамповочном прессе. он является инструментом подготовки и умирает в процессе производства автозапчастей. — гидравлические прессы для фото и бильярдных бетоноукладчиков в рабочем положении — гидравлические прессы для фото и бильярдных работ работают на гибочном станке с гидравлическим прессом на строительном заводе — гидравлические прессы для фото и бильдеркрафтверксингеньёр — гидравлические прессы для фото и авторемонта. автосервисы и концепты малого бизнеса. der kfz-servicemechaniker ersetzt die räder. entfernen des rades. — гидравлические прессы, фото и концепции оценки и осмотра промышленного оборудования. Вид сбоку инженера по техническому обслуживанию, работающего на механическом штамповочном прессе для производства автозапчастей, при использовании программного обеспечения для мониторинга машин для проверки производительности машинного оборудования. — гидравлический пресс-фото и бильдероператор, работающий по резке и гибке металлического листа с помощью высокоточного станка для гибки листового металла, станок для гибки листового металла с ЧПУ на заводе. — гидравлические прессы стоковые фото и бильдерпрессвинкель мехине — гидравлические прессы стоковые фото и бильдерпрессвинкель механические — гидравлические прессы стоковые фото и бильдервикторианские гидравлические прессы для экстрахирена из какаоббаттера — гидравлические прессы стоковые графики, -клипарты, -мультфильмы и -символыстарые гравированные иллюстрации — печать пресс, киркалди с двойным цилиндром или переворотная машина — популярная энциклопедия, изданная 1894 — гидравлический пресс, фото и бильдеэкскаватор — гидравлический пресс, графика, -клипарт, -мультфильмы и -символы, выгравированные иллюстрации гидравлики — гидравлический кран, популярная энциклопедия, опубликованная в 1894 г. — гидравлический пресс, фото и рабочие, перемещающие большие цилиндры на заводе гидравлики — гидравлический пресс-фото и сборщики, перемещающие большой цилиндр на заводе гидравлики — гидравлический пресс-фото и сборка деталей шасси в автомобильной промышленности. Вид сбоку рабочего производственной линии, работающего на большом гидравлическом штамповочном прессе. он является подготовительным инструментом и штампом для процесса производства деталей шасси. — стоковые фотографии и изображения гидравлического пресса инженера-технолога управления производством, стоящего со скрещенными руками в цехе механического штамповочного пресса. Он эксперт в планировании производства и повышении производительности в автомобильной промышленности. — гидравлический пресс для фото и картинок, isoliert auf weiss — гидравлический пресс для фотографий и картинокПредставители СМИ стоят на гидравлических подъемниках, пока Линн Чейни и Питер Ностранд из Конкурса Мира спускаются после того, как поместили звезду на вершину. .. ретро-машина-гидравлическая дракмашина — гидравлический пресс-графика, -клипарт, -мультфильмы и -символгидравлический моторколбен — гидравлический пресс-фотографии и изображениягидравлический пресс с упором на шланги — гидравлический пресс-фотографии и изображения инженер по планированию производства с использованием ноутбука спереди штамповки автозапчастей гидравлический пресс-машина. планирование производства и контроль в концепциях автомобильной промышленности. — гидравлические прессы стоковые фото и бильдермоторрадмеханикеры для печати — гидравлические прессовые стоковые фото и бильдерпрессовские машины — гидравлические прессовые стоковые фото и фотоотчеты в действии — гидравлические прессы стоковые фото и бильдерные выгравированные иллюстрации — печатный станок, французская двухцилиндровая книжная машина с «зачетом» — популярная энциклопедия издала 1894 — гидравлический пресс фото и фото 11

hydraulic press 50 ton picture,images & photos on Alibaba

Home › ( Found 3,128 Results )

HP-50S Mini 50 Ton Hand Press Manual Hydraulic Press

US $1450. 0-1450.0 / Комплекты (цена FOB)

2 комплекта (минимальный заказ)

ИЮЛЬ мануфактура 50 тонна автомат малый Гидравлический Punch Press

US $ 747-1270 / SET (цена FOB)

1 SET (Мин. Гидравлический Пресс Машина 50 Тонн

US 750-2698 / SET (Цена FOB)

1 SET (MIN. ORD).0429 50 Ton Hydraulic Shop Power Press JMDY- 50 /25

US $980-5918 / Set ( FOB Price)

1 Set (Min. Order)

50 тонна Гидравлический Shop Press

US 1420-5322 / SET (FOB PROCE)

1 SET (MIN. Порт)

1 SET (MIN. Порт)

1 SET (MIN. Порт)

1000 2 9042 9000

20002

1000 2

3

1000 2 9042

10002.Гидравлический Пресс 50 ТОН

долл. США 2000-6000 / SET (Цена FOB)

1 SET (MIN). Тонн Работаю Rang 0-1035M

US 360-365 / Piece (цена FOB)

10 штук (Мин.0429 Гидравлический Пресс для продажи

долл. США 800,0-1200,0 / Наборы (цена FOB)

5 STES (MIN. ORDE)

yw41 Single Hyshing Hyegenging (Min. Order)

yw41. 50 тонн

9700,0-9781,0 долл. США / Комплект (цена FOB)

1 комплект (минимальный заказ)

Professional 90

Производитель0430 тонна Машина магазина Гидравлический Пресс

US 1000-25000 / SET (цена FOB)

1 SET (MIN). Гидравлический Магазин Пресс со съемным ползунком

800-1250 долл. США / Комплект (цена FOB)

5 комплектов (минимальный заказ) Гидравлический

3 0430 Press 50 ton , Hydraulic Press 50 tons , Hydraulic Press Machine 50 ton

US $1000-100000 / Set ( FOB Цена)

2 комплекта (Мин. заказ)

50 Тонн Гидравлика Цех Пресс . Гидравлический Домкрат Пресс With Gauge Ce

US $12000-98000 / Piece ( FOB Price)

1 Piece (Min. Order)

Industrial hydraulic 50 ton shop press

US $2000-10000 / Набор (Цена FOB)

1 Набор (Минимальный заказ)

Высокоточная глубокая вытяжка Н-образная рама Гидравлический Пресс 3Тонна Гантри Гидравлический Пресс Машина

US 5000,0-5000,0 / SET (цена FOB)

1 SET (MIN. MIN). тонна 100 тонна Гидравлический Пресс с CE

долл. США 1200-24000 / SET (FOB PROCE)

1 SET (MIN. Порт)

1 SET (MIN. Порт)

1.0429 Hydraulic Press good runging 50 Ton Hydraulic Shop Press

US $3000-10000 / Set ( FOB Price)

1 Set (Min. Order)

Гидравлический Семинар Пресс Машина 50 Тонн

US 1000-15000 / SET (FOB PROCE)

1 SET (MIN. Порт)

1 SET (MIN. Порт)

1 SET (MIN. ORD)

1 SET (MIN. Порт)

1 SET (MIN. Порт)0002 50 тонна C рама Гидравлическая Punch Press для металлической отверстия из нержавеющей стали

US 23000,0-23500. 0 / SET (FOB PRACE).

оборудование для формовки металла гидравлический пресс 50 тонна машина для изготовления цветов

8000,0-8000,0 долл. США / Цена комплекта

1 Set (Min. Order)

50 tons small hydraulic press SMC molding hydraulic press

US $4000.0-4000.0 / Set ( FOB Price)

1 Set (Min. Order)

Hydraulic Press 50 ton -400 Ton Cylinders For 4 Column Machine

US $15000.0-20000.0 / Комплект (Цена FOB)

1 Комплект (Минимальный заказ)

2018 Последняя машина с одной колонной 50 Тонн 0 Гидравлический пресс 9043

2000. 0-20000.0 / Set ( FOB Price)

1 Set (Min. Order)

C-Frame Hydraulic Press 50 Tons ,C-type Hydraulic Нажмите , 50 Tons Hydraulic deep drawing Press 50 Ton Capacity

US $5000-

/

Set ( FOB Price)

1 Set (Min. Order)

Гидравлический Пресс Машина 50 Тонн

US 1000-10000 / SET (FOB PROACE)

1 SET (MIN. Порт)

1 SET (MIN. MIN. ORMPAR)

1 SET .0002 YSK 30 тонна 50 тонна 100 тонна Hydraulic Нажмите

US 2000-100000 / SET 9041 (FOB PRACT

нержавеющая сталь Гидравлическая Пресса Койца Гидравлическая Пресс Машина 50 ТОН

US 6000-54154 / SET

US 6000-54154 / SET 9042

$ 6000-54154 /

$ 6000-54154 /

$ 6000-54154. 0003

1 набор (мин. Заказ)

Китай Новый продукт PLC Controller 50 Тонн Огрев Гидраулик Пресс для продажи

US 3000-8000 / SET 43 9042. 9042. 9042. 9042. 9042. 9042 ( 9042. 9042 ( 9042. 9042 ( 9042. 9042 ( 9042. 9042 (.

1 набор (мин. Заказ)

Европа Стандарт 50 Тонн Глубокий рисунок Гидравлический Пресс , Hydraulic Press Machine

9-2000000 $

-2000000.9000.

-2000000.1000.1000.1000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000-н US US US.0441 Set (цена FOB)

1 Set (мин. Заказ)

50 Тонн Hydraulic Shop Press Machine, Collect Collect Collect , Als, All Cold, 40429. машина

3500-15000 долл. США / Комплект (цена FOB)

1 комплект (минимальный заказ)

WEILI MACHINERY Высокое качество Четыре колонки 9 3 9023 0 50 0429 Hydraulic Shop Press

US 10600-35200 / SET (Цена FOB)

1 SET (MIN. ORDE)

J23-16T-C-C-C-FRAME ton hydraulic shop press /16 ton press machine

US $1000-69999 / Set ( FOB Price)

1 Set (Min. Order)

Новый пользовательский дизайн Гидравлический Пресс 50 ТОНС

US 5000-30000 / SET (порой цена)

1 SET (MIN. Press 50 ТОН

US 8350,0-8400,0 / ТОН (цена FOB)

1 TON (Min.)0429 тонна Высокоскоростная четыре столбца Гидравлический Пресс

US 6080-6580 / SET (цена FOB)

1 SET (Min. Min.) Формирование Гидравлическое Пресс 50 ТОНС

US 5300-123000 / SET (FOB PROCE)

1 SET (MIN.ROM.ORD)

1 Сет (min. Покой.0429 50 Тонн Гидравлический Shop Press для создания автоматического двигателя

US 22200,0-23990,0 / SET (FOB PROCE)

11042 9041. C Гидравлический Пресс 50 Тонн Штамповочная машина Гидравлический Пресс Трубопробивной станок для алюминиевого профиля

0441 (цена FOB)

1 комплект (минимальный заказ)

Китайский производитель гибочных станков, пресс-машин, поставщик гидравлических прессов

Горячие продукты

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

GIF

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Новое поступление

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Пресс-машина

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Популярные продукты

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/Фабрика
	Основные продукты:	Загибочный станок , Пресс-машина , Гидравлический пресс , Стригальная машина , Револьверная пробивка с ЧПУ. ..
	Количество работников:	5500
	Год основания:	1998-09-03

Информация отмечена
проверяется

СГС

Основанная в 1996 году, в настоящее время штаб-квартира находится в зоне экономического развития Ханьцзян, город Янчжоу, с 6000 сотрудников, площадью 106,6 га, зарегистрированным 0,1 миллиарда юаней, в настоящее время общие активы составляют 2,2 миллиарда юаней. За последние 46 лет компания Yangli создала множество достижений в китайской индустрии обработки металлов давлением и заработала отличную репутацию в Китае, такую ​​как «Национальное ключевое высокотехнологичное предприятие», «Лидер станков для обработки металлов давлением в Китае», «500 лучших Предприятие китайского механизма» и «Национальный фестиваль труда…

Посмотреть все

Пошлите Ваше сообщение этому продавцу

* Откуда:

* Кому:

Мистер Алекс

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?

 Опубликовать запрос на поставку сейчас

гравюр режиссера Дэвида Линча на выставке Tandem Press

Куратор Дж. Мышка Льюис осматривает одну из работ, созданных знаменитым кинорежиссером Дэвидом Линчем в «Энигме: отпечатки Дэвида Линча», которая сейчас находится в Tandem Press. Открытие выставки запланировано на 17:00 в пятницу.

АМБЕР АРНОЛЬД, ГОСУДАРСТВЕННЫЙ ЖУРНАЛ

900:02 Во вторник во время непродолжительного шторма проливной дождь превратился в пульсирующий ливень, и на короткое время Ист-Сайд Мэдисона погрузился во тьму, когда с угрожающего неба обрушился град.

В галерее Tandem Press директор Паула Панченко выглянула в окно и объявила погоду «линчевской».

Это прилагательное часто используется в наши дни в издательстве UW-Madison’s Tandem Press, расположенном по адресу 1743 Commercial Ave. , где до 28 октября проходит выставка «Enigma: The Prints of David Lynch».0003

Бесплатное публичное открытие запланировано на 17:00. Пятница, после чего состоится открытый показ документального фильма 2016 года «Дэвид Линч: жизнь в искусстве».

Дж. Мышка Льюис, куратор, показывает текстурированный отпечаток, сделанный в издательстве UW-Madison’s Tandem Press режиссером и художником Дэвидом Линчем. Линч является давним сотрудником Tandem Press.

АМБЕР АРНОЛЬД, ГОСУДАРСТВЕННЫЙ ЖУРНАЛ

Сам Линч, лауреат Почетной премии Академии 2019 года, наиболее известен как режиссер-абсурдист и сюрреалист — среди его работ «Голова-ластик», «Человек-слон», «Синий бархат» и «Малхолланд Драйв» — и как соавтор из сериала «Твин Пикс», который шел с 1990 по 1991 год и был возобновлен на сезон на Showtime в 2017 году.

Люди также читают… плодовитый художник, также является музыкантом, гравером и давним сотрудником Tandem Press UW-Madison.

Дэвид Линч

• Ефрем Лукацкий

«Здесь жила его бывшая жена (кинопродюсер Мэри Суини), и он каждое лето приезжал в Мэдисон», — вспоминал Панченко. «Как только мы немного познакомились с ним, он время от времени приходил и просто делал отпечатки».

«В первый раз, когда он вошел, все были так напуганы — никто не сказал ему ни слова», — вспоминает она. Другие представители прессы были настолько напуганы: «Они просто не поднимали головы и не могли поверить, что работают с Дэвидом Линчем, особенно со студентами. Через несколько дней он повернулся ко всем и сказал: «Неужели никто не хочет показать старому Дэвиду свою работу?» И они принесли ему свою работу».

«Он очень обаятельный, дружелюбный человек, — сказал Панченко. «Он совсем другой, чем работа — он видит обе стороны, темную и светлую сторону жизни».

Кинематографическая эстетика Линча описывается как «сюрреалистический ужас» и «мрачно-комический», но она настолько самобытна, что имеет собственный уникальный дескриптор: «линчевский». И его работы в «Энигме» Tandem, созданные между 1998 и 2021 годами, живут на этой более темной, угрюмой линчевской стороне, построенной на слоях черного и тайны.

Дэвид Линч использовал программное обеспечение для обработки изображений для своей последней серии под названием «Искаженные фотографии обнаженной натуры».

АМБЕР АРНОЛЬД, ГОСУДАРСТВЕННЫЙ ЖУРНАЛ

Для своей последней печатной серии «Искаженные фотографии обнаженной натуры» Линч использовал программное обеспечение для обработки изображений, чтобы изменить фотографии, заимствованные с разрешения из коллекции «1000 обнаженных тел: история эротической фотографии 1839 года». -1939». Полученные изображения напоминают пип-шоу 19-го века, но тела тусклые, деформированные и кажутся одновременно далекими и близкими.

Линч экспериментировал с работами во время пандемии COVID-19, и он и граверы Tandem разослали корректуры по почте, сказала куратор Tandem Дж. Мышка Льюис.

«Это часть времени, когда художники должны работать таким образом», — сказала она.

В сериале 1999 года Линч изображает выжженные кусты пустыни в оттенках черного. Другая группа сильно текстурированных коллаграфов была создана с использованием бумаги ручной работы и многослойных материалов — некоторые из них Линч купил в комиссионном магазине Сент-Винсент-де-Поль, например, кукла или сумка из искусственной кожи ящерицы, — сказал Льюис. в гидравлическом прессе.

Дж. Мышка Льюис, куратор Tandem Press, демонстрирует гидравлический пресс, на котором Дэвид Линч перекрасил название «DAKE» так, чтобы выделялись только его собственные инициалы «DKL».

АМБЕР АРНОЛЬД, ГОСУДАРСТВЕННЫЙ ЖУРНАЛ

Оставил свой след

Посетители Tandem Press могут увидеть гидравлический пресс, любимый художник, на котором он оставил свой след, когда перекрасил металлическую табличку на станке с буквами DAKE. Теперь они читаются как «DKL», инициалы Линча.

«Энигма» была разработана, чтобы возбудить любопытство поклонников Линча, которые, возможно, раньше не следили за его карьерой гравера — и, похоже, это работает.

«Вошел один человек, и мне даже не пришлось спрашивать, что они хотели увидеть: на них была футболка с «Твин Пикс», — сказал Панченко.

«К нам приехала пара человек из Иллинойса, чтобы посмотреть шоу, — сказал Льюис. «Кто-то с Западного побережья случайно оказался в этом районе и хотел зайти и посмотреть на это. У нас определенно есть люди из Мэдисона и окрестностей».

Репродукции выставлены на продажу, большинство из них стоит от 2000 до 4000 долларов без рамы.

Льюис демонстрирует некоторые фотогравюры Линча.

АМБЕР АРНОЛЬД, ГОСУДАРСТВЕННЫЙ ЖУРНАЛ

«Так загадочно»

Линч родился в Миссуле, штат Монтана, в 1946 году. Изучал живопись в Школе Музея изящных искусств в Бостоне и Пенсильванской академии изящных искусств. В 1970 году он переехал в Лос-Анджелес, чтобы изучать кинопроизводство в Центре перспективных исследований кино AFI.
