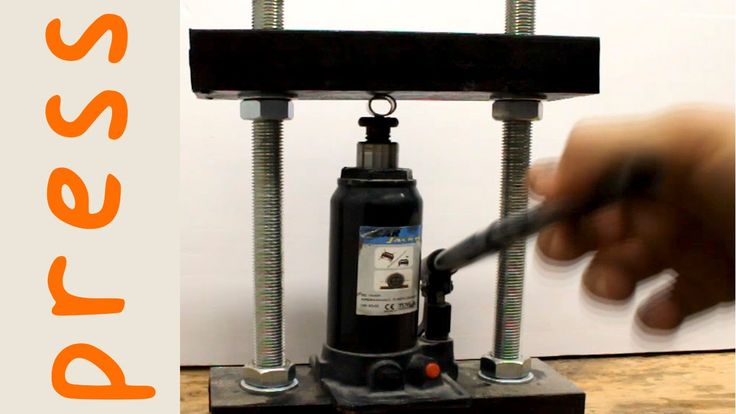

Гидравлический пресс как сделать: Пресс гидравлический своими руками – как сделать, чертежи + Видео

изготовление своими руками из автомобильного домкрата

Различные ремонтные работы в своей домашней мастерской и гараже зачастую требуют воздействия на обрабатываемые детали и механизмы методом прессования. В связи с этим, применение гидравлического пресса в домашнем хозяйстве становится не только желательной операцией, но порой и просто незаменимой.

• Устройство и принцип действия
• Варианты применения пресса
• Как сделать пресс своими руками
  • Изготовление станины
  • Рабочая часть

Изготовленный пресс для гаража считается самым функциональным устройством, имеющим меньшую стоимость, по сравнению с образцами промышленного производства. При этом в руках настоящего мастера такое приспособление может ненамного уступать по техническим характеристикам аналогам заводского производства.

Гидравлический пресс, изготовленный самостоятельно, в условиях домашней мастерской может применяться: для штамповки деталей из пластика, металла и резины; для выполнения запрессовки втулок в амортизаторы автомобиля; для проведения работ с различного вида подшипниками (установка и удаление вкладышей), а также многих других видов работ.

Устройство и принцип действия

Пресс гидравлический — это устройство, предназначенное обработки заготовок и деталей методом воздействия на них высоким давлением. Работает такое пресс-устройство за счёт создания давления жидкости на основные несущие элементы конструкции.

Большинство гидравлических устройств, по своей конструктивной особенности, предусматривают размещение рабочего цилиндра в вертикальной плоскости, но есть и модели, в которых рабочий цилиндр имеет горизонтальное расположение.

Основным действующим элементом самодельного гидравлического оборудования является обыкновенный автомобильный домкрат. В принцип действия домкрата заложен основной закон гидродинамики (закон Паскаля), согласно которому давление жидкости, возникающее в гидросистеме замкнутого типа, распределяется равномерно во всех направлениях. Это значит, что если две различные ёмкости (цилиндры) объединить в одну рабочую систему и в меньшей создать определённое давление жидкости, то в большом цилиндре тоже возникнет высокое давление. Причём усилие, приложенное на малый цилиндр, увеличивается в большом сосуде пропорционально разнице объёмов цилиндров.

Большое разнообразие сфер применения и функций этого оборудования создаёт многие его модификации. Так, в торговой сети можно приобрести настольный гидравлический пресс, напольный пресс, мини-пресс, ручное устройство, оборудование с манометром и без него.

Варианты применения пресса

Довольно широкое распространение получило применение гидравлического пресса в домашней мастерской или гараже. Использовать такое приспособление, отличающееся сравнительно небольшими габаритами, можно как для проведения ремонтных работ автомобиля, так и для выполнения других хозяйственных работ.

С помощью этого компактного устройства легко можно выполнить выемку сальников и подшипников, а также запрессовку новых деталей на их место. Помимо ремонтных работ, пресс можно применять для изгиба металлических деталей и заготовок, создания необходимого давления при склеивании разнородных поверхностей, выдавливания сока и масла, брикетировании отходов.

Прессовочное оборудование промышленного изготовления имеет сравнительно высокую цену, поэтому приобрести его может не каждый желающий. Поэтому домашние умельцы стараются изготовить самодельный пресс из домкрата, при этом затратив лишь средства на приобретение необходимых материалов. Особенностью устройства такого приспособления является полная адаптация его для решения необходимой задачи с конкретной заготовкой или деталью. Сделанный пресс прекрасно впишется в функциональный интерьер любого гаража или мастерской.

Как сделать пресс своими руками

Наличие высоких требований к техническим характеристикам самодельного пресса из домкрата не считается обязательным. Для производства домашних работ вполне достаточно, чтобы устройство развивало усилие в 10−20 тонн и было способно выполнить возложенную на него функцию.

Независимо от характера изготовления пресса, он должен полностью соответствовать ряду параметров, предъявляемых к изделию:

• Общая масса всего оборудования.
• Размеры устройства.
• Величина хода рабочего поршня.
• Возможность установки в пресс манометра.
• Характеристики опорной станины действующего изделия.

В гидравлических прессах давление в основном цилиндре чаще всего создаётся с помощью гидравлического ручного насоса, который может располагаться как отдельно от него, так и встраиваться в конструкцию. Решение о расположении насоса зависит от конструктивной особенности оборудования. Применение домкрата считается самым целесообразным решением, так как в нём уже имеется ручной встроенный насос.

Прежде, чем приступить к разработке чертежа будущего изделия, необходимо продумать по какой схеме оно будет работать. Существует в основном два варианта:

• Домкрат располагается в нижней части пресса, а давление на заготовку осуществляться вверх.
• Закрепляется домкрат в верхней части оборудования, что соответственно приведёт к давлению на заготовку вниз.

Чаще всего за основу применяется схема, когда домкрат расположен в нижней части пресса. Такая схема применяется и на оборудовании, сделанном в заводских условиях. Использование второй схемы в основном находит применение при необходимости выпрессовывания втулок или подшипников из отдельных механизмов или узлов.

Изготовление станины

Несущим основанием любого оборудования такого типа является станина. Этому устройству уделяется особое внимание при разработке и изготовлении всей системы прессовочного изделия. Конструктивно она представляет раму, внутри которой располагается домкрат с рабочими пластинами, передающими давление на металлическую заготовку.

Рама должна обладать надёжной прочностью, так как все её части будут испытывать нагрузку в нескольких направлениях. Чтобы избежать преждевременной поломки всей конструкции, все детали несущего основания рассчитываются с большим запасом прочности элементов.

Нижняя часть станины отвечает ещё и за хорошую устойчивость оборудования. Поэтому при расчёте ширины рамы нужно учитывать не только размеры заготовок, но и величину всех составных частей будущей конструкции.

Высота внутреннего проёма рамы определяется из общей высоты следующих элементов:

• Домкрата, который планируется установить на оборудование.
• Величины свободного хода штока.
• Общей толщину обрабатываемой детали и рабочего органа пресса.

Самостоятельно изготовленное устройство будет намного проще в эксплуатации, если сделать возможность регулировки свободного хода штока домкрата, что существенно может влиять на допустимую высоту обрабатываемой детали. Для этого нужно:

• Расположить в верхней части каркаса рамы дополнительную плиту, свободно перемещающуюся по направляющим за счёт привода винтового типа со штурвалом. Таким образом можно легко изменять просвет для размещения детали внутри конструкции в довольно широком пределе.
• А также изготовление съёмного упора, который используется как передвижная платформа. Закреплять положение такой платформы внутри рамы можно при помощи болтового соединения, для чего в раме просверливаются отверстия с необходимым шагом. Шаг такого крепления не должен превышать размера свободного хода штока домкрата.
• Возможно также изготовление металлических сменных вставок, разной толщины.
• В некоторых конструкциях используется одновременное применение различных способов.

Рабочая часть

После проведения всех подготовительных работ и обдумывания чертежа вашей будущей конструкции можно перейти к изготовлению пресса. Первым делом — нарезаем весь материал по размеру, указанному на чертеже.

Далее, для изготовления основания пресса сваривают между собой квадратные трубы, которые нарезали заранее, и на образовавшийся прямоугольник наваривается листовой металлический материал. Затем свариваются между собой верхняя часть рамы и боковые стойки. При этом обязательно нужно контролировать наличие прямого угла между деталями конструкции. После чего вся конструкция приваривается к основанию, и можно считать, что рама готова.

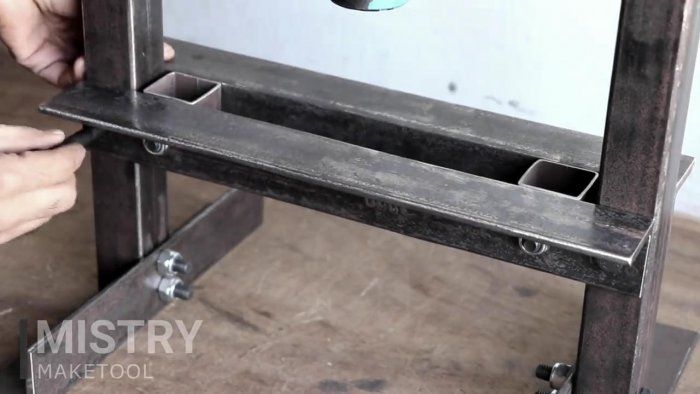

Изготовление платформы подвижного типа будет являться следующим этапом устройства оборудования. Для этого желательно применение прямоугольной или квадратной трубы либо швеллера. В центре платформы приваривается кусок трубы, который будет являться гнездом для головки штока домкрата. Направляющие изготавливаются из двух стальных полос, длина которых соответствует ширине рамы по внешнему контуру.

Полосы можно прикрепить болтовым соединением к боковым сторонам подвижной платформы, предварительно установив их во внутренней стороне рамы. Эту же схему применяют и при устройстве съёмного упора, но в направляющих сверлятся отверстия симметрично стойкам рамки для укрепления на необходимой высоте.

Полный процесс изготовления пресса заканчивается установкой оттягивающих пружин и самого давящего устройства. Такое оборудование очень удобно, так как имеет возможность в любое время использовать домкрат автомобиля по прямому назначению.Как видим, наличие небольшого количества инструментов (сварочный аппарат, электроды, болгарка, шлифовальная машинка) и простых расходных материалов способно в умелых руках стать необходимым приспособлением для проведения различных работ в домашнем хозяйстве.

Пресс своими руками: пошаговые инструкции и рекомендации

Гидравлический пресс применяется для получения высокого давления. Он используется во многих автомастерских для прессования различных валов, подшипников и шестеренок. Домашние мастера применяют его для штамповки деталей из пластика, резины или металлы. Если в вашей мастерской его еще нет, то вы можете попробовать сделать пресс своими руками.

При наличии некоторых навыков и материалов можно соорудить надежный агрегат своими силами

Читайте в статье

• 1 Назначение и функции пресса: области применения устройства
• 2 Конструкция пресса: особенности существующих устройств
  • 2.1 Вакуумный пресс
  • 2.2 Пресс подборщик
  • 2.3 Настольный механический пресс
  • 2.4 Вибропресс
  • 2.5 Пресс с электрическим приводом
• 3 Устройство гидравлического пресса для гаража: основные характеристики
  • 3. 1 Варианты чертежей гидравлического пресса своими руками
  • 3.2 Пресс гидравлический своими руками: как сделать
• 4 Пресс из домкрата своими руками: этапы монтажных работ

Назначение и функции пресса: области применения устройства

Пресс имеет широкое применение. Иногда это необходимый предмет в мастерской или в гараже. Небольшое устройство часто применяется при ремонте автомобилей. Можно использовать пресс для сайлентблоков, а также для выпрессовки подшипников.

Заводское устройство для выбивания деталей

Такое оборудование применяется для создания брикетов из отходов, при склеивании двух поверхностей, а также для сгибания деталей из металла. При этом заводские приборы могут быть многим не по карману. Если вы решите сделать такое устройство своими руками, то его легко можно адаптировать к определенным задачам.

Принцип гидравлики позволяет сильно облегчить жизнь. Благодаря простому механизму эффективно работает разное оборудование.

Самодельная установка применяется для работы в гараже и мастерской

Итак, рассмотрим подробнее для чего необходимо подобное устройство:

• выпрессовка разных подшипников, то применяется в маленьких автомастерских;
• сгибание метизов разнообразной формы;
• обеспечение давления для склеивания двух элементов;
• монтаж заклепок.

Попробуйте изготовить пресс своими руками в гараж. Такое устройство используется для выпрессовки и запрессовки всевозможных деталей. При этом оборудование производит огромный спектр работ по ремонту, обслуживанию и профилактике.

Простой вариант для гаража

Давайте рассмотрим некоторые варианты:

• даже маленькому автосервису необходим гидропресс, который можно приобрести или сделать своими силами. Чтобы сделать такой агрегат нужно определиться с установкой манометра, массой, размерами и показателями поршня. Прежде чем разрабатывать пресс нужно учитывать модели автомобилей. Простая конструкция не подойдет для крупных машин;

Механизм для автосервиса

• для мастерской и дома часто необходим пресс для макулатуры. При большом скоплении бумаги, ее требуется утилизировать. Такая конструкция имеет средний показатель мощности и может работать от электрической сети. С помощью небольшого аппарата можно убирать значительное количество макулатуры;

Установка для макулатуры

• полезен и пресс для картона, с помощью которого можно прессовать бутылки из пластика и жестяные банки. При самостоятельном монтаже аппарата нужно учитывать параметры поршня, станины, габариты оборудования и вес. В таком устройстве используется готовый или ручной гидравлический насос;

Прессовка картонного сырья

• пресс для опилок применяется для создания брикетов. Полученные брикеты применяются для отопления частных домов. Такой прибор состоит из стола, силового каркаса, основания и привода. Для ручного механизма часто применяется домкрат, а для механической конструкции подходит электромотор;

Изделие для опилок

• самодельный пресс подборщик для сена представляет собой специальный короб, который устанавливается на рамную конструкцию из бруса. Такие рамы могут делаться из металлического профиля. Конструкция делается в виде короба, но без верхней части. Понадобятся некоторые материалы для изготовления пресса для сена своими руками. Чертежи с размерами облегчат задачу. Стоит использовать уголки, рейки из металла и обработанные доски.

Подборщик в работе

Чтобы сделать аппарат для сена необходимо соединить доски с помощью металлических уголков. После этого короб оббивается рейками. Это придаст прочности изделию. Затем нужно перейти к калитке или дверце, которая фиксируется на петли.

Для сборки понадобится элемент для крепления к лобовине, база для монтажа всех узлов, ходовая деталь и транспортный подборщик. Также понадобится специальная камера с коробкой передач и с сеном. Аппарат подборщик рулонного типа применяется для осуществления одного цикла упаковки и сборки соломы или сена.

При этом делается подборка высушенного сена в поле, а также прессование подборок. Затем из полотен формируются рулоны. Такой процесс отличается тюкование без деформации растительности. Заводские подборщики имеют достаточно сложное устройство, которое редко получается сделать в домашних условиях.

Агрегаты для макулатуры применяются в пунктах, которые занимаются приемкой разного вторичного сырья. Такой агрегат отличается повышенным давлением примерно в 15-50 тонн, что помогает сделать тюки небольших размеров. Для их погрузки можно применять какие-либо манипуляторы. Большой мощностью обладают и прессы для топливных брикетов.

Подобную конструкцию можно сделать двух видов:

• механический вариант представляет упрощенную конструкцию с небольшой мощностью. При этом сила может достигать одной тонны;
• к более мощным относится самодельный гидравлический аппарат, мощность которого может быть до 4 тонн.

Аналогичным образом происходит и изготовление пресса для пластиковых бутылок.

Конструкция пресса: особенности существующих устройств

Для создания значительного усилия на определенной площади применяется конструкция гидравлического пресса, купить такой агрегат можно в специализированных магазинах. Такой аппарат представляет собой эффективное и простое устройство.

Устройство гидравлического пресса

Если вы решили сделать такую конструкцию по чертежам, то необходимо разбираться из чего она состоит:

• нижняя часть или основание необходима для устойчивости конструкции. Она выглядит, как платформа и делается из массивного металлопроката. Для этого подойдут уголки из металла и швеллера;
• стойки представляют собой вертикальные части конструкции. Высота элементов рассчитывается как сумма длины его штока, высоты домкрата и толщины неподвижного упора. Стойки выполняются из стальных уголков, приваренных к основанию;
• неподвижный упор фиксируется в верхней части стоек. Чтобы его сделать применяется такой же уголок, как и у стоек;
• домкрат позволяет развить необходимое усилие. Этот элемент крепится к подвижному упору. Он приводится в движение при помощи электропривода или ручного управления;
• подвижной упор оказывает основное давление на механизм. Может выполняться из уголков или полосок стали;
• возвратное устройство применяется для передвижения подвижного упора в обычное положение. При этом используются пружины, степень и длина растяжения, которых рассчитывается в зависимости от параметров пресса.

Как сделать несложную конструкцию можно посмотреть на видео ниже:

Watch this video on YouTube

Вакуумный пресс

При изготовлении вакуумного пресса своими руками, стоит учитывать, что устройство состоит из термомодуля, стола и вакуумной камеры. При этом последний элемент часто имеет форму прямоугольника и делается из жесткого материла.

У такой конструкции есть некоторые особенности:

• аппарат имеет только ручное управление;
• для работы применяются доступные материалы;
• скорость работы не должна уступать заводским аналогам.

Вакуумная конструкция собирается из таких деталей:

• станина делается из рельсы для термомодуля и профилированной трубы. Для работы понадобится сварочный аппарат и электродрель;
• вакуумный стол делается из прижимной рамы, зажимов и ванны;
• также необходим и водокольцевой насос.

По аналогии производится и термовакуумный пресс.

Термовакуумная установка

Пресс подборщик

Такой аппарат, как пресс подборщик устанавливается как прицепной механизм для мотоблоков. Его используют на маленьких фермерских полях и на крупных сельскохозяйственных угодьях. После того, как зеленая масса срезается косилкой, данное устройство занимается ее обработкой. При этом формируются валики из стеблей, а после этого с помощью агрегата получаются прессованные тюки.

Вот достоинства от использования такого агрегата:

• сокращается время сушки, и уменьшаются потери сена;
• в несколько раз снижаются трудозатраты;
• повышается качество сена при хранении;
• возможна самостоятельная регулировка навесного устройства.

На схеме показан вариант рулонного оборудования

Самым распространенным вариантом является рулонный механизм. Пружинные зубья позволяют собирать массу травы. После этого каждая порция скручивается в тюки. Минитрактор при помощи такого пресса может загружать до 20 тонн соломы за 20 дней. Рулонные конструкции имеют небольшие габариты.

Валковый пресстюковой разновидности делают брикеты в форме прямоугольника. Трава в валках подхватывается зубьями и отправляется в отсек для прессования. Габариты могут регулироваться техникой. Тюки прочно упаковываются и обвязываются шпагатом. После этого блок выбрасывается на поле.

Устройство валковое

Можно сделать и самодельный вариант из ходового бруса и пиломатериалов. При этом делается большой короб из досок и используется горизонтальный способ для загрузки сена. В качестве пресса применяется реечный или винтовой домкрат. При помощи такого приспособления можно вязать тюки из соломы и прессовать их.

Настольный механический пресс

Настольный пресс может работать как на автоматической, так и на ручной тяге. Такое оборудование часто выполняется из прочной стали.

С помощью ручного пресса обрабатываются:

• полимеры и пластмассы;
• картон и поролон;
• всевозможные металлы;
• резина и кожа.

Компактный настольный аппарат

С помощью механического пресса производится выпрессовка подшипников и втулок, штамповка, а также высечки небольших изделий. Такой агрегат позволяет экономить время на изготовление деталей.

Устройство гидравлического ручного аппарата производит усилие с помощью штока гидроцилиндра. В этом элементе находится жидкость, которая сжимается под напором. Агрегат используется для сжатия, деформации и соединения деталей.

Дыропробивной вариант применяется для штамповки отверстий в листах разных материалов. Ручные механические аппараты необходимы для опрессовывания трубчатых гильз и кабеля.

Вибропресс

Вибропресс позволяет уменьшить время проведения строительных работ, а также уменьшить их стоимость. Устройство аппарата предполагает наличие трех приводов: гидравлического, механического и пневматического. В основе работы агрегата лежит технология вибпрессования.

Даже при наличии инструкции и необходимых чертежей создание вибропресса своими руками может не получиться. Такое может произойти из-за неправильных расчетов, неточной наладки и низкой производительности.

Устройство вибропресса

Пресс с электрическим приводом

Гидравлический пресс с электроприводом имеет простое устройство. Чаще всего она состоит из толстого уголка и швеллера. Все элементы соединяются толстыми болтами.

Особое внимание стоит уделить каркасу станка, так как он будет подвергаться значительным механическим нагрузкам. При этом достаточной должна быть толщина металла.

Такое устройство часто применяется на производстве и в промышленности. Усилие выполняется при помощи работы электродвигателя. Применение такого механизма помогает уменьшить время проведения множества технологических процессов.

Установка с электрическим приводом

Устройство гидравлического пресса для гаража: основные характеристики

Как сделать гидравлический пресс иногда нужно знать, чтобы сделать такой агрегат для своего гаража. При этом практичные конструкции можно сделать из подручного сырья. Для гаражного агрегата потребуется ручной привод, а также гидравлический насос. Необходимо определиться с типом установки: настольная она будет или напольная. Пригодится и чертеж с размерами.

Для производства гидравлического пресса, важно определиться с вариантом модели. Вот такие они могут быть:

• сложная гидравлическая конструкция требует специализированной техники и времени на работу;
• ручной механизм можно сделать самостоятельно;
• стандартная шиномонтажная конструкция является двухскоростной и имеет ручной насос. Поршень является мобильным;
• напольная модель оборудована клапаном от перегрузок и ручным приводом насоса.

Самодельная установка для гаража

Для самостоятельного изготовления понадобится крепеж, инструмент для резки и аппарат для сварки. Достоинством гаражной сборки станет возможность контролировать каждый этап монтажных работ.

Важно определиться с типом конструкции. Горизонтальные устройства используют для гибки, правки и рубки отдельных элементов. А вертикальное оборудование требуется для распрессовки и запрессовки деталей. Гидравлическая установка применяется для утилизации отходов. При этом выполняется прессование макулатуры, пластиковых отходов и гофрокартона.

Также устройства могут быть настольными или напольными. При этом настольный механизм можно установить на верстаке. Прессы отличаются грузоподъемностью.

Напольные конструкции обладают широким диапазоном регулировки рабочего стола. Такой вариант может иметь грузоподъемность до 20 тонн. С их помощью производится разборка и сборка узлов.

Существуют и специальные правила безопасности для работы на таком оборудовании:

• для работы следует работать в одежде без деталей, которые могут попасть под пресс. Важно защитить волосы от такого попадания;
• для глаз применяются специальные очки;
• в рабочей зоне не должно быть детей и посторонних;
• детали кладутся по центру пресса;
• для домкратов используются только масла высокого качества.

Важным приводом является гидронасос с ручным управлением. Он способен выполнять возвратно – поступательные движения в рабочей части. Гидроцилиндры могут быть плунжерными и поршневыми. Во многом это зависит от качества используемой жидкости.

Чтобы сделать простой агрегат для гаража понадобится бутылочный домкрат. Для мастерской небольших размеров можно выбрать механизм, который способен создавать усилие до 10 тонн. Это позволит уменьшить размеры устройства. Также потребуется сварочный агрегат, ножовка, болгарка и диски для резки металла.

Перед сборкой важно выбрать только хороший домкрат и сделать прочное основание для него. Такой пресс состоит из гидронасоса, манометра, рамы со станиной и гидроцилиндра. В некоторых конструкциях цилиндр и насос могут быть замещены домкратом.

Компактный механизм

Ручной пресс имеет такие преимущества:

• простота устройства;
• отсутствие предохранительных механизмов;
• расположение рабочего стола не влияет на рабочее усилие конструкции;
• существует возможность регулировки длины и высоты рабочего хода.

К минусам стоит отнести незначительную скорость рабочей поверхности.

Как сделать устройство для гаража можно посмотреть в ролике:

Watch this video on YouTube

Варианты чертежей гидравлического пресса своими руками

Важной деталью любого пресса является станина. Для изготовления пресса гидравлического ручного своими руками, чертежи необходимо выбирать очень ответственно. Станина состоит из рамы, внутри которой располагается домкрат с инструментом.

Чертеж установки на ножном управлении

Рама гидравлического пресса должна обладать повышенной прочностью, так как она будет испытывать нагрузки сразу в двух направлениях.

Нижняя часть станины разрабатывается с учетом обеспечения стойкости всей конструкции. Для расчета внутреннего проема рамы суммируются такие параметры, как толщина рабочего механизма и свободный ход штока.

Вариант вертикального устройства

Чтобы увеличить высоту обрабатываемой детали необходимо обеспечить регулировку свободного штока домкрата. Вот что для этого можно делать:

• в верхней части контура рамы устанавливается еще одна плита, которая может передвигаться по направляющим;
• делается съемный упор для передвижной платформы;
• из сплошного куска металла можно сделать несколько прокладок вставок.

Если используется правильный чертеж, пресс гидравлический получится качественным и прочным.

Пресс гидравлический своими руками: как сделать

Разобраться, как сделать пресс своими руками не составит труда. Для этого понадобится сварочный агрегат, угловая шлифовальная машинка, ножовка и стальной профиль. Для изготовления гидравлического устройства потребуется домкрат. Форма такого механизма должна быть бутылочной.

Вариант самодельной установки

При изготовлении самодельного гидравлического пресса понадобится домкрат весом от 2 до 100 тонн. В зависимости от назначения пресс может быть как напольным, так и настольным. Последний вариант является более компактным.

Чтобы сделать гидропресс своими руками понадобится болгарка, сварочный аппарат и дрель по металлу, а также сверла разного диаметра. В качестве исходного материала применяются всевозможные швеллеры, уголки и трубы из металла. Любой гидропресс состоит их подвижных и неподвижных элементов. К подвижным относятся возвратные механизмы и подвижный упор, а к неподвижным стойки, упоры и основание.

Устройство для мастерской

Основание гидравлического пресса для гаража можно сделать из любых подручных материалов. Чтобы конструкция была устойчивой необходимо центр тяжести расположить как можно ниже. Для напольного устройства основание делается из толстостенных уголков и швеллеров.

При изготовлении настольного оборудования можно применить трубу с толстыми стенками и квадратным сечением. Применять железо можно, если толщина металла примерно 10 мм. Для основания понадобится качественный упор и стойки. Такие элементы делаются из подручных материалов.

Статья по теме:

Чтобы изготовить трубогиб для профильной трубы своими руками – изучите подробные инструкции, видео, фото, чертежи из данного обзора. С помощью этих материалов реализовать соответствующий проект не сложно.

Пресс из домкрата своими руками: этапы монтажных работ

Рассмотрим, как сделать устройство гидравлического пресса своими руками из домкрата. Чертежи и инструкция помогут все сделать правильно. Эта разновидность, пожалуй, легче всех в изготовлении для обычного человека. При разработке чертежей самодельного пресса из домкрата своими руками необходимо учитывать, по какой схеме он будет работать. Используются разные варианты. Например, домкрат может размещаться в нижней части устройства, в станине. При этом давление производится наверх. Если домкрат устанавливается в верхней части, то давление производится вниз.

В таблице представлены основные этапы работы.

Изображение	Этапы работы
	Сначала делается платформа для установки домкрата. При этом прочность основания должна быть капитальной. Для основы применяется несколько ребер жесткости. При этом нужно взять квадратный или прямоугольный профиль из стали. Затем нарезается четыре детали. Их укладывают боковыми поверхностями друг к другу, а после этого стыковочные швы привариваются. Такой метод повысит жесткость основания. Чтобы обеспечить устойчивость домкрата необходимо приварить лист из стали подходящего размера.
	Затем нужно выполнить упор и стойки. Для этого выпиливаются две детали с толстыми стенками. Упор делается из такого же материала. Его длина должна равняться ширине опорного механизма. Упор и стойки нужно закрепить при помощи сварного шва.
	После этого выполняется съемный упор. Данный элемент передвигается по направляющим и передает давление от рабочего штока. Для создания такого элемента необходимо сделать два отрезка полос из стали. Их нужно соединить в нескольких местах. Для замены детали следует просверлить два сквозных отверстия. Длина должна быть на 10 см больше габаритов блока.
	Настройка является необходимым этапом монтажных работ. Чтобы уменьшить ход поршня необходимо сократить расстояние между упором и балкой устройства. При этом используется еще один переходной квадратный профиль. Для соединения применяются сварные швы.Также применяются дополнительные вставки.

Сделать пресс из гидравлического домкрата своими руками можно для выполнения штампованных элементов. Подобное оборудование гидравлического пресса из домкрата необходимо для обработки деталей из стали. Вместо домкрата, можно применить нагнетающий насос или гидроцилиндр. Это позволяет обеспечить максимальный комфорт при выполнении работ.

Корпус конструкции часто делается из уголков и швеллеров. Толщина материала может быть не менее двух мм. КПД такого агрегата составляет 80 %, что позволяет обеспечить необходимую грузоподъемность.

При соблюдении инструкции и при использовании качественных материалов можно сделать прочную конструкцию своими руками. Кстати, для автомастерской не всегда лучшим решением является гидравлический пресс. Если его не правильно настроить он может легко раздавить подшипник. В таком случае старый добрый механический агрегат принесет куда больше пользы.

Особенности монтажа простого механизма можно увидеть в ролике:

Watch this video on YouTube

Как сделать полезный агрегат своими руками можно видеть на видео:

Watch this video on YouTube

Build your very own 20-ton hydraulic press from scrap

DIY

DIY

IE Originals

Innovation

IE Originals

IE Originals

IE Originals

IE Originals

IE Originals

Science

Если видеопроигрыватель не работает, вы можете нажать на эту альтернативную ссылку на видео.

Если в вашей мастерской вам нужно приложить буквально тонны давления к вещам, то вам нужен многотонный пресс. Вместо того, чтобы покупать коммерчески доступный, почему бы не подумать о том, чтобы сделать его полностью из металлолома.

Источник: Тем временем в гараже/YouTube

Как вы понимаете, вам понадобятся некоторые инструменты и материалы, прежде чем вы начнете.

Необходимые материалы и приспособления

• Трубчатая сталь
• Стальные стержни
• Старый пневматический пресс
• Стальной лист
• Длина стального двутавра
• Колеса тележки
• Угловая шлифовальная машина
• Наждачная бумага
• Основные инструменты (гаечный ключ, отвертки и т. д.)
• DEKOPRO Сварочное оборудование и защитное оборудование
• Различные гайки и болты

Со всем снаряжением в руках пора приступить к этой великолепной маленькой постройке.

Шаг 1: Изготовление основного пресса

Первый шаг – взять двутавровую балку, измерить и обрезать ее по размеру. Они образуют основное крепление для двигателя.

После этого двигатель и другие стальные детали вырезаются и формируются для изготовления основной рамы пресса. Затем пресс устанавливается на место, а другие детали вырезаются и формируются для его размещения.

Источник: Тем временем в гараже/YouTube

После этого другие части металла вырезаются и формируются для изготовления подпружиненного узла главного прижимного рычага. Это будет использоваться для мягкого возврата пресса в исходное положение после полного распрямления.

Источник: Тем временем в гараже/YouTube

Главный пресс также удлиняют и делают «усиленным» путем разрезания и придания формы стальному цилиндру.

Шаг 2: Изготовление тележки

Затем берутся куски трубчатой ​​стали и обрезаются по размеру, чтобы сделать основную раму тележки. Там, где это необходимо, они закрываются профилированными стальными пластинами и свариваются вместе, образуя раму.

Центральная большая трубчатая сталь также разрезана, чтобы сделать хранилище для инструментов. Затем вся рама укрепляется небольшими стальными треугольниками, а также привариваются колеса тележки, как показано на видео.

Источник: Тем временем в гараже/YouTube

Противоскользящие металлические листы также приварены к тележке.

Шаг 3: Сборка рамы для пресса

Затем берутся дополнительные отрезки трубчатой ​​стали, измеряются и обрезаются по размеру, чтобы построить базовую раму для пресса. Они также просверлены и т. д., поэтому их можно установить на тележку и поддерживать пресс сверху.

Самые популярные

Когда все готово, они привариваются к тележке, а узел пресса приваривается к верхней части.

Источник: Тем временем в гараже/YouTube

После этого берутся стальные стержни, обрезаются и обрабатываются, чтобы сделать пару опорных стержней для основной платформы пресса. Также вырезаются, профилируются и сверлятся стальные двутавровые балки большей длины для изготовления основных опор платформы.

При необходимости они крепятся к стойкам рамы.

Источник: Тем временем в гараже/YouTube

Далее изготавливаются рычаги, чтобы максимально облегчить подъем и маневрирование платформы.

Шаг 4: Сделайте рычаг для пресса и подключите пневматику

После этого изготавливается рычаг для основного пресса. В этом случае под задачу модифицируется ручка от старых ножниц.

После этого он устанавливается на пресс, проверяется и регулируется по мере необходимости.

Источник: Тем временем в гараже/YouTube

После этого основная пневматическая трубка устанавливается, настраивается и устанавливается на раму и на пресс по мере необходимости. Система также заполняется пневматической жидкостью и проверяется, внося дополнительные коррективы и при необходимости прокачивая систему.

Источник: Тем временем в гараже/YouTube

После этого к раме добавляются дополнительные кусочки противоскользящего металлического листа для косметического эффекта.

Шаг 5: Покраска детали

Теперь, когда основная машина готова, весь узел частично разбирается, полируется и готовится к покраске. Для облегчения процесса используется шланг высокого давления.

После этого все детали очищаются мыльной водой от песка и жира. Далее все детали окрашиваются с помощью краскопульта и оставляются сохнуть. Хромированные или блестящие детали также полируются.

Источник: Тем временем в гараже/YouTube

После того, как все детали готовы, вся сборка перестраивается по мере необходимости. Все движущиеся части также смазываются.

На этом этапе также можно добавить наклейки и другие декоративные элементы.

Когда все на месте, пневматика наконец-то добавлена, и весь пресс готов к использованию. Теперь все, что нужно сделать, это подкатить пресс туда, где он нужен, и приступить к работе!

Молодец.

Если вам понравилась эта эпическая сборка, может быть, вам понравится еще одна, менее утомительная работа по металлу? Как насчет того, чтобы, например, сделать свою собственную простую ракетную печь?

For You

Наука

Автор нового исследования объясняет, как добавление света может значительно повысить электропроводность нанопроводов, выращенных бактериями.

Пол Ратнер | 03.10.2022

наукаВпервые в мире зафиксирован необъявленный тип потери льда в Арктике

Саде Агард| 14.11.2022

транспортКак 17-летний подросток произвел революцию в моторе электромобиля – The Blueprint

Элис Кук| 01. 01.2023

Еще новости

DIY
Бывший инженер НАСА отомстил грабителям с помощью блестящих бомб

Лукия Пападопулос| 29.01.2023

своими руками
Как фотограф дикой природы создал процветающую экосистему на своем заднем дворе

Лукия Пападопулос| 24.12.2022

ie originals
Изобретет ли паутина модную индустрию заново?

Интересная техника| 04.03.2023

Получите максимум от своего гидравлического пресса

Что такое опция «Купить»?

Если вы являетесь платным участником Craftsy, у вас есть немедленный и постоянный доступ почти ко всем классам, пока ваша учетная запись участника остается активной. Чтобы получить доступ к видео класса, убедитесь, что вы вошли в свою учетную запись. Опция «Купить» — это просто альтернативный способ владеть данным классом по истечении срока вашего членства в Craftsy. Когда вы «Купите для собственного пользования» этот класс, вы можете сохранить его для своей личной коллекции и можете наслаждаться доступом к видео по запросу для этого класса, даже если срок вашего членства истечет. Вы не потеряете доступ и сможете пользоваться своей библиотекой купленного контента без каких-либо условий истечения срока действия.

Если я являюсь платным Премиум или Золотым участником Crafty, нужно ли мне приобретать класс, чтобы получить доступ?

Абсолютно нет. Пока ваша учетная запись Премиум/Золотого членства актуальна и активна, доступ почти ко всем классам на Craftsy включен в ваше членство. Чтобы насладиться классом, просто убедитесь, что вы вошли в свою учетную запись. После того, как вы вошли в систему, все видеоуроки класса «открыты» для просмотра. Просто нажмите на любое видео урока в том порядке, в котором вы хотите их просмотреть.

Как я узнаю, что охватывает курс?

Почти у каждого класса есть бесплатный видеоклип «Предварительный просмотр класса». Это даст вам представление об инструкторе класса и навыках или проекте, которые вы изучите в классе. Кроме того, каждый урок класса имеет краткое письменное изложение его содержания, включая продолжительность каждого видео урока. Наконец, на вкладке «Бонусные материалы» вы можете увидеть, какие дополнительные элементы включены в видеокласс — обычно в него входит один или два ресурса в формате PDF для печати. Вы получите хорошее представление о полном содержании класса, просмотрев эти различные элементы.

Должен ли я быть участником Craftsy, чтобы купить класс?

Абсолютно нет. Любой может «Купить для владения» класс без обязательств Премиум-членства. Если вы не являетесь участником, при нажатии кнопки «Получить доступ к классу» вам будет предложено несколько вариантов покупки. Один из таких вариантов — купить класс отдельно. После этого вы будете владеть классом и иметь постоянный доступ к нему в своей учетной записи Craftsy, независимо от того, являетесь ли вы участником или нет. Однако имейте в виду, что в качестве преимущества членства в Craftsy у вас будет доступ ко всем классам на сайте Craftsy, пока ваше членство действительно.

Как купить класс?

Сначала вы должны решить, что вам нужен Класс. Просмотрите видео с предварительным просмотром класса и различные письменные описания класса и каждого урока, прежде чем приобретать их, чтобы иметь хорошее представление о содержании класса. Когда вы будете готовы приобрести класс, просто нажмите «Получить доступ к классу» (или может отображаться «Вариант покупки») и продолжайте. Вам будет предоставлена ​​​​возможность присоединиться к Craftsy в качестве Премиум-члена, что даст вам доступ к этому и всем другим активным на тот момент классам в течение срока вашего Премиум-членства, или приобрести только этот класс, к которому у вас будет доступ. постоянно.

Как получить доступ/просмотреть свой класс?

Если вы являетесь участником Craftsy Premium или Gold, у вас будет доступ ко всем активным на тот момент классам в Craftsy. В этом случае вы можете просто посетить любую страницу класса и просмотреть видео (убедитесь, что вы вошли в свою учетную запись участника).
Если вы не являетесь платным участником Craftsy, но совершили транзакцию «Покупка для владения», вы можете получить доступ к своему классу/просмотреть его, перейдя в раздел «МОЯ УЧЕТНАЯ ЗАПИСЬ» в Craftsy. В вашей учетной записи MY ACCOUNT появится раздел «Курсы», содержащий ссылку для просмотра видео вашего класса и доступа к любым включенным бонусным материалам. Вы можете получать доступ к своему классу (классам) столько раз, сколько пожелаете, и вы никогда не потеряете доступ к информации своей учетной записи. Просто не забудьте войти в систему для доступа к МОЕЙ АККАУНТ.

Есть ли ограничение на количество просмотров моего класса?

Нет. Вы можете просматривать любой класс столько раз, сколько захотите, когда захотите — пока ваше членство в Craftsy действительно и оплачено, или если вы выбрали «Купить для владения» класс.

Могу ли я просматривать курс на своем планшете или мобильном телефоне?

Нет проблем. Все новые модели смартфонов или другие мобильные/планшетные устройства с подключением к Интернету могут воспроизводить видео Класса. Просто войдите в свою учетную запись Craftsy.com, чтобы просмотреть любой класс, если вы являетесь подписчиком Craftsy Premium или если вы выбрали «Купить для владения» классом.

Как получить доступ к бонусным материалам для класса?

Если вы не являетесь участником Craftsy Premium или пока вы не приобретете класс, бонусные материалы класса (любые материалы для загрузки в формате PDF и т. д.) будут недоступны. После того, как вы присоединитесь в качестве участника или купите класс, каждый отдельный бонусный элемент будет доступен, просто нажав на каждый элемент. Вы найдете эти элементы на вкладке «Бонусные материалы» под основной рамкой просмотра классов. Как и в случае с видео класса, вы можете просматривать бонусные материалы столько раз, сколько захотите, или вы также можете распечатать их.

Как работает преимущество обсуждения в классе?

После того, как вы станете участником Craftsy Premium или приобретете класс, вы сможете опубликовать вопрос, комментарий или совет в области обсуждения класса. Вы найдете вкладку «Обсуждение класса» прямо под видеокадром класса. Это не «живой чат», но эксперт в предметной области может ответить на опубликованные вопросы. Ответы могут быть не от настоящего инструктора класса. Вы сможете увидеть все вопросы и предложения участников класса, чтобы принять участие в этом виртуальном диалоге среди других, кто просматривал класс и готов поделиться советами, ответами или идеями.

Могу ли я распечатать бонусные материалы класса?

Для любого элемента бонусных материалов, который является загрузкой в ​​формате PDF, да, вы можете. На вкладке «Бонусные материалы», расположенной прямо под видеокадром класса, просто нажмите значок/кнопку для любого из дополнительных элементов класса, которые вы хотите, загрузите ресурс и распечатайте на локальном принтере.

Существуют ли системные требования для просмотра видеоконтента Class?

Видеоконтент вашего класса лучше всего смотреть на устройстве, произведенном в последние несколько лет, с хорошим широкополосным подключением к Интернету или WIFI (не коммутируемым). Мы также настоятельно рекомендуем использовать последнюю версию Firefox, Safari, Chrome или Edge в качестве интернет-браузера. Рекомендуемое разрешение экрана 1024 x 768 или больше.

Могу ли я получить возмещение, если мне не понравится класс?

Если вы получаете доступ к классу через Премиум-членство в Craftsy, возврат средств для какого-либо конкретного класса невозможен. Возврат средств за Премиум-членство Craftsy будет производиться на пропорциональной основе в течение действующего на тот момент срока вашего Премиум-членства Craftsy.
Если вы выполнили «Купить для приобретения» определенный класс, да, мы хотим сделать вас счастливыми. Несмотря на то, что вы сможете просмотреть все видео и загрузить любые Бонусные материалы, у нас есть 100% гарантия возврата денег за любой Класс, который вы покупаете по выбору (Purchase-to-Own). Этот возврат доступен, если вы запросите его в течение 30 дней с момента покупки класса. Пожалуйста, направляйте любой запрос на возмещение в нашу службу поддержки клиентов, используя контактную информацию на Craftsy.com. Чтобы избежать этой ситуации, просмотрите видео-предварительный просмотр класса и различные другие письменные описания класса и каждого урока перед покупкой, чтобы иметь хорошее представление о содержании класса.
