Гидравлика на минитрактор — изготовление своими руками, схема

Гидравлика для минитрактора – это незаменимый элемент сельхозмашины, основная функция которого заключается в обеспечении возможности агрегата работать с разными видами навесного оборудования. Практически каждый современный минитрактор оснащен гидравлической системой, однако на рынке еще встречаются модели, в комплектации которых она отсутствует. В таком случае можно собрать гидросистему своими руками. Самодельная гидравлика существенно расширит функционал минитрактора, и позволит использовать его не только в поле, но и на придомовой территории.

Содержание

• 1 Какими преимуществами обладает техника с гидравлическим приводом?
• 2 Устройство гидравлики минитрактора – конструкция и принцип действия
• 3 Как сделать гидравлику на минитрактор своими руками?
• 4 Как установить гидравлику на минитрактор?

Какими преимуществами обладает техника с гидравлическим приводом?

Большинство современных минитракторов совершенно оправданно оборудуются гидравлическими системами. В отличие от техники, в комплектацию которых нет гидравлики, они обладают рядом преимуществ:

• легкость в управлении – сельхозмашина с гидроприводом способна выполнять разворот практически на одном месте, что позволяет ей быть более эффективной при выполнении ряда работ – скашивании травы или вспашке почвы;
• возможность агрегатирования разных навесных орудий – для минитракторов с гидравликой можно использовать косилку, сеялку, фрезу, борону, прицеп для минитрактора и ряд других орудий;
• улучшенная тормозная система – гидравлика на минитракторе дает возможность тормозить агрегат путем снижения количества подаваемого масла. Если рукоятки, который управляют распределительной нагрузкой, поставить в нейтральное положение, то колеса минитрактора будут полностью заблокированы. Этот способ предназначен для экстренного торможения и может использоваться вместо стояночного тормоза;
• гидравлика на минитракторе обладает достаточно высокой прочностью, благодаря чему способна выдерживать большие нагрузки без увеличения давления на сельхозмашину.

Благодаря всем этим преимуществам, минитрактора с гидравликой смогли занять важное место в жизни фермеров. Более того, сегодня такие сельхозмашины активно используются не только в аграрном секторе, но также и в строительстве зданий и дорог, лесозаготовительной промышленности, а также в складских помещениях.

Устройство гидравлики минитрактора – конструкция и принцип действия

Гидравлика современного минитрактора представляет собой целый комплекс элементов и механизмов, трансформирующих энергию двигателя агрегата, и передающих ее на исполнительные звенья. Такой принцип действия предоставляет фермеру возможность управлять прицепными, навесными и полунавесными орудиями, а также корректировать работу используемых приспособлений путем изменения глубины колеи, подъема каркаса и других настроек.

Внутри гидравлической системы минитрактора циркулирует масло – основная рабочая жидкость, функция которой заключается в преобразовании энергии и ее передаче на исполнительные звенья.

В число других элементов, наличие которых обязательно для стабильной работы гидравлики минитрактора, входит:

• насос с приводом и механизмом включения – этот узел необходим для создания и поддержания внутри системы оптимального для ее работы давления;

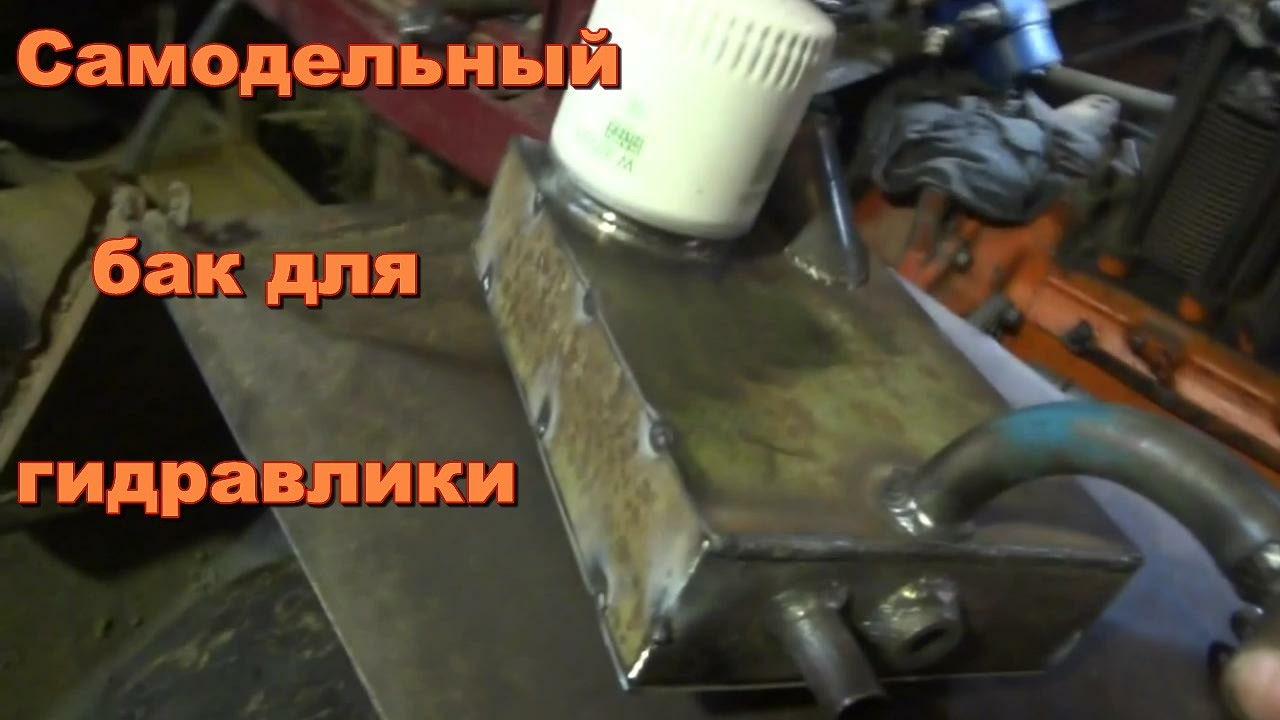

• резервуар для заливки масла – эта емкость должна обладать такими размерами, чтобы в нее помещалось достаточное количество рабочей жидкости;
• фильтрующий элемент – требуется для непрерывной очистки масла и защиты от поломок трущихся механизмов гидравлики;
• система трубопроводов – по трубкам масло циркулирует от резервуара до исполнительных звеньев и обратно;
• гидравлический распределитель – играет роль элемента, направляющего масло к конечному рабочему звену. Вторая функция распределителя – переключение всей гидравлической системы в режим работы на холостом ходу. В случае превышения нагрузок на систему, распределитель снижает рабочее давление в трубопроводе;
• гидравлический цилиндр – этот элемент получает масло от распределителя. Он необходим для подъема и опускания используемого навесного оборудования;
• гидравлический двигатель – данный механизм подключается к колесам минитрактора;
• клапаны, запорные муфты, отводы, шланги и охладители – расходные материалы, которые чаще всего нуждаются в замене.

Конструкция гидравлики минитрактора довольно сложная. В связи с этим, перед сборкой самодельной гидравлической системы, крайне важно детально изучить схемы и учесть все тонкости изготовления устройства.

Как сделать гидравлику на минитрактор своими руками?

Прежде, чем собрать гидравлику для минитрактора, следует подобрать и внимательно изучить чертежи. Схема должна указывать на тип и размеры деталей, а также способ их установки в общую конструкцию.

После изучения чертежей нужно приступать к закупке деталей и механизмов. Имея необходимые материалы, инструменты и навыки, можно самостоятельно собрать основные узлы гидравлики. Однако не каждый сможет это сделать – в таком случае лучше всего сохранить свое время, и приобрести элементы в уже готовом виде.

Для работы обязательно понадобятся следующие детали и узлы:

• двигатель;
• резервуар для масла;
• гидравлический насос;
• распределитель;
• соединительные трубки;
• гидромоторы и поршни.

В процессе сборки необходимо придерживаться ряда правил.

К ним относиться:

• гидравлический насос должен находиться под масляным резервуаром. Таким образом, масло к нему будет попадать естественным путем под воздействием силы тяжести, что исключит возможные проблемы при запуске системы;
• чтобы гидравлика на самодельный минитрактор прослужила длительное время, следует рассчитать мощность всех механизмов агрегата. С учетом этих данных нужно выбрать насос. При необходимости его можно дополнить вспомогательным насосом, необходимым для включения при высоких нагрузках;
• гидравлику нужно предварительно оборудовать манометрами и фильтрующими элементами – если этого не сделать, то рабочие механизмы довольно быстро выйдут из строя.

Для поддержания нормальной работы гидравлики, масло в ее трубках должно постоянно циркулировать. За эту функцию отвечает насос. При работе системы двигатель передает создаваемый им крутящий момент на гидронасос, заставляя его перекачивать масло.

В зависимости от того, в каком положении находиться рычаг, масло будет возвращаться обратно в бак по одним трубкам, или же по другим циркулировать в сторону поршней или гидромотора.

Важное значение имеет штатный мотор, используемые в минитракторе. Коленчатый вал двигателя  должен раскручиваться до довольно высокой скорости, чтобы поддерживать непрерывную работу насоса. Лучше всего себя зарекомендовали дизельные 4-цилиндровые двигатели, работающие под контролем жидкостной системы охлаждения.

Как установить гидравлику на минитрактор?

Гидравлика устанавливается на минитрактор в целях передвижения агрегата и поддержания работы поршней. Чтобы исключить возможные осложнения при вспашке грунта, требуется использовать гидравлические моторы. После того, как все детали для работы будут куплены, можно подключить гидравлику на минитрактор.

Эта процедура выполняется в таком порядке:

1. В первую очередь необходимо установить гидравлические распределители. Для каждой группы поршней должен быть выделен отдельный рычаг. В большинстве случаев хватает 2–3 рычагов, первый из которых необходим для торможения,  второй – для управления силовой рамой, а третий – для запуска гидромоторов. Для экскаваторов и других минитракторов с ковшами следует использовать гидрораспределители с расширенным функционалом. Цены на них гораздо выше обычных механизмов;
2. Гидравлический насос нужно выбирать с учетом нескольких важных характеристики. Первая из них – это давление, которое необходимо для старта гидромотора. Если давление будет слишком низким, то мотор не запуститься. Вторая важная характеристики – объем перекачиваемого масла. Чем больше количество масла насос перекачивает за минуту работы, тем выше будет скорость гидромоторов и поршней. Выбранный насос следует установит под резервуаром с маслом;
3. После этого к штатному двигателю минитрактора нужно подключить гидронасос, трубки от которого должны быть соединены с распределителем. От него следует провести масляные трубки к моторам и поршням, а также баку гидравлики;
4. Фильтрующий элемент потребуется установить между гидробаком и насосом. Более детально о подключении элементов гидравлической системы расскажет видео.

Как только установка гидравлики на минитрактор будет завершена, потребуется проверить работу собранной конструкции. Если внутри системы не создается достаточно высокого давления, значит, нужно убедиться в герметичности трубок и шлангов. После этого можно приступать к тестированию гидравлики непосредственно во время передвижения на минитракторе.

Гидравлика для минитрактора — изготовление, установка, устройство

Самодельная гидравлика – это хороший способ расширить функционал минитрактора, и сэкономить значительную сумму. Сборку и установку такой конструкции нельзя назвать чем-то очень сложным. При наличии необходимых деталей и инструментов, сделать этот механизм сможет каждый желающий фермер.

Основной элемент любой гидравлической системы – это насос, который отвечает за циркуляцию жидкости по шлангам. Масло поступает к насосу из резервуара. Сам механизм подкачки работает от энергии, которая вырабатывается дизельным мотором минитрактора. Под действием насоса масло по гибким трубкам протекает к распределителю. Для изготовления гидравлики на сельскохозяйственную машину можно использовать насос марки НШ-10.

Сделать гидравлический распределитель своими руками довольно сложно, поэтому оптимальным выходом станет демонтаж уже готового узла с любого старого трактора. Подходящей для установки на самодельную машину станет распределитель марки Р-80, которым оборудуются трактора МТЗ.

Через распределитель масло попадает в цилиндр, основные функции которого заключаются в подъеме и опускании навесных приспособлений. Готовую самодельную гидравлику следует устанавливать на остов самодельной машины, ближе к ее ведущему мосту.

Систему также можно дополнить моторами, которые необходимо подключать к колесам. Таким образом, гидравлика будет не только поднимать навесное оборудование, но и участвовать в торможении минитрактора.

При работе такой гидравлики масло будет поступать в цилиндры. За счет падения его уровня колеса минитрактора будут притормаживать. При переводе рычага в нейтральное положение, ведущие колеса будут полностью заблокированы

Содержание

• 1 Сборка гидравлики своими руками – в чем плюсы изготовления?
  • 1.1 Как сделать гидравлику на минитрактор своими руками?
  • 1.2 Как установить гидравлику на минитрактор?

В кругу современных фермеров самодельные минитрактора – далеко не редкость. Сельскохозяйственная машина способна выполнить множество работ: вспашку земли, скашивание и сбор травы, а также буксировку тяжелых крупных багажей, используя прицеп для минитрактора. Список этих процедур можно значительно расширить, однако для этого необходима гидравлика на самодельный минитрактор.

Сборка этого механизма вручную дает ряд преимуществ:

• фермер всегда может добавить дополнительные приборы. Самостоятельно разработав схему гидравлической системы, владелец самодельной машины получает неограниченные возможности по оснащению механизма разными дополнительными приспособлениями: поршнями, датчиками, гидравлическими насосами;
• улучшение управления минитрактором – в процессе сборки и монтажа гидравлики, фермер сможет подогнать все ее элементы «под себя». Это сделает управление минитрактором более точным, а саму работу намного удобнее и приятнее.

Единственным существенным минусом станет необходимость потратить на сборку свое время. Впрочем, эти потери с лихвой компенсируются в процессе дальнейшей эксплуатации улучшенного минитрактора.

Как сделать гидравлику на минитрактор своими руками?

Чтобы сделать определенное устройство, понадобится детальная схема. От нее зависит перечень элементов, необходимых для сборки конструкции.

Чтобы не допустить ошибок, следует ознакомиться с планом предстоящих работ. Гидравлика для минитрактора собирается в несколько этапов.

В их перечень входит:

• подготовка и изучение чертежей;
• приобретение необходимых для сборки деталей;
• монтаж и подключение гидравлической системы;
• подгонка элементов;
• тестирование взаимодействия механизма с трансмиссией.

Для изготовления самодельной системы понадобятся следующие детали:

• гидравлический бак и масло;
• гидравлический насос;
• гидравлические моторы и поршни;
• двигатель;
• гидравлический распределитель;
• соединительные трубки.

В процессе подбора схемы для сборки, потребуется учесть определенные правила.

В их перечень входит:

• гидравлический насос для подкачки масла должен устанавливаться под резервуаром. В этом случае масло будет поступать из бака в насос под действием силы тяжести. Это предотвратит появление каких-либо проблем при запуске гидравлики;
• чтобы будущая конструкция работала длительное время и без сбоев, необходимо рассчитать точную мощность всех механизмов машины. Учитывая полученные данные, необходимо выбрать гидравлический насос. В случае, если его максимальной мощности окажется недостаточно, потребуется установить дополнительный насос. Он будет включаться отдельно, при нехватке производительности основного прибора для подкачки;
• для продления сроков эксплуатации гидравлики ее нужно оборудовать фильтрами для очистки циркулирующего масла, а также манометрами для контроля давления.

Для поддержания стабильной работы системы, масло должно непрерывно циркулировать по ее шлангам. За это отвечает гидравлический насос, который перегоняет жидкость по конструкции гидравлики. Требуемую для работы энергию насос получает от двигателя минитрактора. Для этого мотор необходимо подключить к гидравлическому распределителю.

Направление движения масла регулируется специальным рычагом, который может находиться в двух положениях. В одном из них масло перетекает в резервуар, а в другом – направляется из бака на поршни или гидравлический мотор. Масло внутри системы обладает высокой плотностью, благодаря чему способно выполнять довольно тяжелые тяговые действия.

Гидравлическая система для самодельного минитрактора может получать энергию от любого двигателя: бензинового, дизельного или электрического. При этом главное, чтобы мотор смог раскручивать вал до требуемого количества оборотов. Только таким образом он обеспечит работу гидравлического насоса.

Чаще всего фермеры используют 4-цилиндровые дизельные двигатели, оборудованные системами жидкостного охлаждения. Если минитрактор с гидравликой используется для выполнения простых задач, то его можно оснастить менее мощным дизельный или электрическим мотором.

Гидравлика также необходима для плавного рулевого управления минитрактором. В таком случае потребуется подготовить отдельный чертеж. Он подскажет правильность монтажа и подгонки деталей в общую конструкцию.

Следует помнить, что при использовании гидравлики скорость передвижения минитрактора будет значительно ниже. Это связано с тем, что это время работы его двигатель часть своей энергии будет отдавать на гидравлический мотор. Другая ее часть будет передаваться непосредственно на ведущий мост агрегата.

Как установить гидравлику на минитрактор?

Основная цель монтажа гидравлики на минитрактор – это осуществление передвижения сельскохозяйственной машины и поддержка работы поршней. Чтобы избежать проблем при вспашке почвы, следует воспользоваться гидравлическими моторами, которые увеличат тяговые параметры самодельной машины.

Установка гидравлики на минитрактор должна выполняться с использованием распределителей. Их можно приобрести отдельно, или купить элементы в уже соединенном виде. Для каждой группы поршней должен быть выделен отдельный рычаг. Таким образом, один из них должен отвечать за торможение, второй – за подъем и опускание силовой рамы, а третий – за запуск гидравлических моторов.

Для изготовления более мощных машин, которые могут работать с экскаваторами, следует использовать распределители с расширенным функционалом. Цены на них значительно выше, чем на стандартные узлы.

Насос нужно выбирать, исходя из его следующих параметров:

• образуемое давление – оно необходимо для запуска моторов. Если этот параметр будет слишком низким, то двигатели просто не запустятся:
• производительность – чем больше объем перекачиваемого масла, тем быстрее будут работать поршни и моторы.

Как только все комплектующие будут куплены, следует подключить гидравлику на минитрактор. Эта процедура не сложная и выполняется в таком порядке:

1. Сначала двигатель минитрактора нужно подключить к гидравлическому насосу. Для этого используются гибкие шланги небольшой толщины;
2. Трубки от насоса нужно направить к распределителям;
3. Далее шланги от гидравлических распределителей подключаются к моторам, поршням и другому встроенному оборудованию;
4. После этого трубки от используемого оборудования должны быть подключены к масляному резервуару и насосу. Это обеспечит непрерывную круговую циркуляцию по все системе;
5. В конце потребуется установить масляный фильтр. Он должен располагаться между резервуаром и насосом. О подключении элементов гидравлики более детально расскажет видео.

После сборки и подключения нужно проверить работу системы. Возможно, правильно собрать аппаратуру с первого раза не получиться – в таком случае внутри системы не будет создаваться требуемого давления. Чтобы найти проблему, необходимо проверить целостность и качество соединения всех шлангов. Если одна из трубок пропускает масло, то ее потребуется полностью заменить.

Если система работает исправно, то можно переходить к регулировке передвижения и работы рулевой гидравлики. Корректировать руль нужно так, чтобы его вращение не было плавающим. В противном случае минитрактор будет с опозданием реагировать на команды водителя.

В процессе использования самодельной гидравлики крайне важно вовремя менять очистной фильтр. Если минитрактор используется не чаще 2–3 раз в неделю, то элемент потребуется менять раз в 3 месяца. Если машина эксплуатируется интенсивнее, то новый фильтр следует устанавливать каждые 1,5–2 месяца.
