Гидроабразивная установка: Технология гидроабразивной резки

Принцип гидроабразивной резки

Разрезаемый материал и область применения гидроабразивной резки могут быть практически любыми. Этот метод холодной резки при помощи водоструйной техники очень эффективен и точен. Вода высокого давления с абразивным средством или без него разрезает самые разные материалы, не подвергая их тепловому воздействию. Метод позволяет получить идеально ровные кромки среза, не требующие чистовой обработки, и минимальную ширину линии реза. Для создания водяной струи высокого давления в резальных системах используются высоконапорные насосы и форсунки.

Гидроабразивная резка – это основанный на удалении слоя материала способ разделительной резки разных материалов без тепловой нагрузки. При гидроабразивной резке на материал воздействует водяная струя высокого давления с абразивным средством или без него. Гидроабразивная резка стала популярной альтернативой традиционным способам резки.

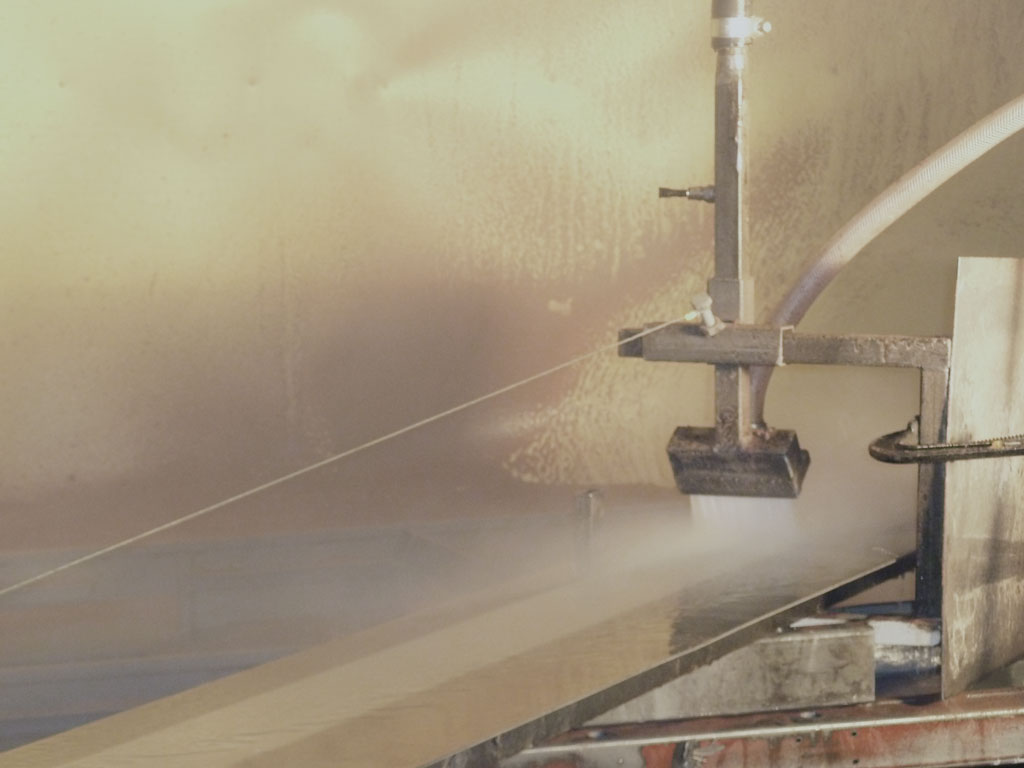

Принцип гидроабразивной резки очень прост. Тонкая водяная струя с высокой скоростью подается на поверхность заготовки, удаляя слой материала и разрезая этот материал. Для создания водяной струи высокого давления высоконапорный насос доводит давление воды до нескольких тысяч бар и подает воду на резальную головку.

В зависимости от обрабатываемого материала в воду может добавляться абразивное средство. На резальной головке из маленького отверстия форсунки выходит водяная струя диаметром 0,1–0,5 миллиметра. Мощность струи зависит от давления воды и диаметра отверстия форсунки. Водяная струя отрывает приповерхностные частицы материала и режет материал без напряжений и подвода тепла. В зависимости от характеристик водяной струи, а также твердости и толщины материала резка может происходить с разной глубиной и на разной скорости.

• универсальный метод резки
• можно резать практически любые материалы
• высокоточная резка
• ровные кромки среза и минимальная ширина линии реза

• нет надобности в чистовой обработке кромок среза
• отсутствует тепловая нагрузка на материал
• экологичный метод без образования шлаков
• вода пригодна для вторичного использования

Производительность и качество гидроабразивной резки определяются разными параметрами. К таким факторам влияния относятся следующие:

• давление, создаваемое насосом
• расстояние от форсунки до поверхности материала
• диаметр отверстия форсунки

• создаваемое давление резания водяной струи
• скорость продвижения режущей головки

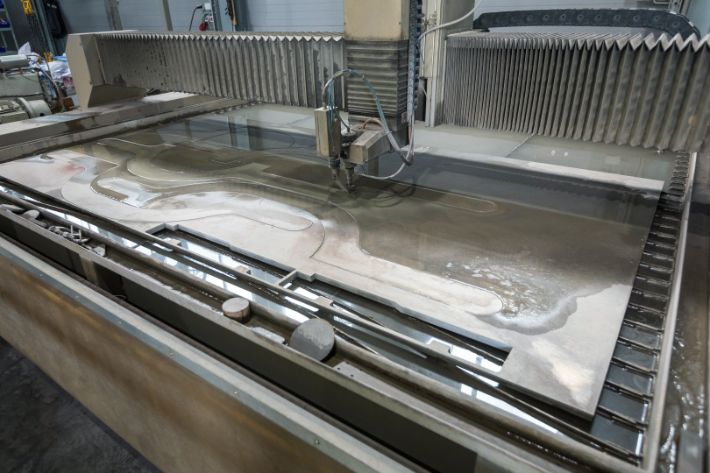

Системы гидроабразивной резки представляют собой станки, режущие различные материалы водяной струей высокого давления. Они состоят из нескольких компонентов. Сердцем каждого такого станка является система высокого давления с насосом для подачи воды под высоким давлением. Для точной и эффективной резки системе требуется давление от 1 000 до 6 000 бар, создаваемое высокопроизводительным высоконапорным насосом.

URACA infocenter knowhow — function of a plunger pump

Форсунка диаметром 0,1–0,5 миллиметра отвечает за скорость и диаметр подаваемой водяной струи. Другие компоненты установки гидроабразивной резки: резервуары для абразивных средств, поглотитель энергии струи, устройство перемещения и позиционирования резальной головки, а также техника автоматического управления и регулирования установки.

Существуют два основных вида гидроабразивной резки: резка чистой водой или водой с добавлением твердого порошкообразного материала (абразивного средства).

Гидроабразивная резка чистой водой в основном применяется для обработки мягких материалов, например продуктов питания, пенопластов, бумаги, пластика. В пищевой промышленности чистой водой разрезаются, например, сыр, фрукты и овощи. Пластик может быть представлен пленкой и уплотнениями. Также гидроабразивная резка чистой водой пригодна для обработки ковровых покрытий, тканей, волокнистых и изоляционных материалов. Этот способ очень экологичен, т. к. он основан на применении чистой воды, которую можно использовать вторично. Вода никак не влияет на продукты питания при резке.

При абразивной резке система смешивает водяную струю с твердым порошкообразным материалом. В качестве абразива могут использоваться гранат или корунд. Абразивная резка подходит для обработки твердых материалов: металлов, стали, камня, мрамора, керамики, стекла, бронестекла, дерева, графита и ламината. Особенно эффективен этот способ для резки композиционных материалов.

По сравнению с другими методами резки, основанных на применении высоких температур, механического давления либо плазменных горелок, гидроабразивная резка – очень бережный и точный метод. Идеально ровные кромки среза получаются без чистовой обработки, а благодаря воздействию на материал тонкой водяной струей ширина линии реза минимальна.

Абразивная резка станет идеальным решением для термочувствительных материалов. При резке не возникает тепловой нагрузки, а в результате получаются тонкие кромки среза с минимальной шириной линии реза. Для создания высоконапорной струи используются мощные высоконапорные насосы и форсунки с маленьким отверстием. Даже очень твердые и толстые материалы отлично режутся водяной струей, имеющей правильные параметры, с абразивом или без него.

Хотите узнать больше об экологичной гидроабразивной резке? Вам нужен насос для вашего оборудования? Обратитесь в компанию URACA!

Гидроабразивная резка в Екатеринбурге

Данная Политика Конфиденциальности применима ко всей личной информации и полученными или использованными данными на настоящем сайте и всех сайтах, на которые ссылается настоящий сайт.

Сбор вашей личной информации

Мы храним и обрабатываем предоставленную Вами информацию с тем уровнем достаточной защиты, которая представляется достаточной и доступной. Мы не передает предоставленную информацию третьим лицами за исключением случаев, предусмотренных законодательством Российской Федерации. Мы можем попросить Вас предоставить контактную информацию, такую, как адрес электронной почты, ФИО, номер телефона, ссылки на аккаунты в социальных сетях или прочих контактов, необходимых для осуществления наших услуг. Отказ от предоставления данной информации является достаточным условием для отказа или прекращения оказания всех или части наших услуг. Для Вашего удобства эти данные могут быть получены в автоматическом режиме с уведомлением Вас перед отправкой запроса на его получение. Мы можем объединять информацию, предоставленную Вами на нашем сайте, с другой информацией, полученной нами от Вас вне рамок сайта или от сторонних лиц для более эффективной работы нашего сайта, услуг или наших предложений. Если Вы предоставляете нам свою информацию, Вы имеете право, предварительно уведомив нас, проверить, изменить, исправить или удалить эту информацию. Мы оставляем за собой право выбора способа и метода проверки предоставленной Вами информации. Проверка производится в рамках действующего законодательства той страны, в пределах которой Вы воспользовались нашими услугами. Заполняя наши электронные формы, анкеты, передавая нам информацию иными способами, Вы соглашаетесь с нашей политикой конфиденциальности.

Использование вашей личной информации

Мы используем Вашу личную информацию исключительно для предоставления Вам услуг и сервисов, указанных на нашем сайте. В частности, мы используем Вашу информацию, чтобы связаться с вами удобным для вас способом, для предоставления услуг и поддержки, передачи полезных материалов, технической информации и т.д. Мы также можем связаться с Вами для предоставления информации о товарах, услугах, рекламе, конкурсах и других мероприятиях или предложениях представляющих для Вас интерес. Вы имеете право решить и уведомить нас, хотите ли вы получать такую информацию, с помощью запроса по электронной почте или по иным каналам связи, указанных на нашем сайте.

Передача вашей личной информации

Мы обязуемся не передавать вашу личную информацию другим лицам за исключением случаев, когда Вы запросите товары или услуги, выполнение которых требует обращение к нашим партнерам или подрядчикам, с вашим предварительным согласием на передачу такой информации. Мы сотрудничаем со сторонними компаниями для предоставления услуг и поставки товаров, услуг и решений для наших клиентов; наши партнеры, подрядчики и поставщики услуг берут обязательства хранить конфиденциальность информации, полученной от нашего имени и не использовать ее для каких-либо иных целей, кроме предоставления услуг для наших клиентов. Мы обязуемся не передавать Вашу личную информацию, предоставленную Вами, сторонним лицам, за исключением: вашего согласия; ответа на официальный и юридически правильно оформленный запрос правительственных органов; следования нормам законодательства, акта, повестки в суд или судебного решения; помощи в предотвращении мошенничества, защите прав и имущества нашей компании; защиты личной безопасности или имущества наших сотрудников, пользователей или общественности; обработки Вашего заказа или запроса, или обработки нашего счета-фактуры; передачи лицам или компаниям, которых мы нанимаем для выполнения внутренних операций компании.

Безопасность вашей личной информации

Мы гарантируем защиту информации, которую Вы нам предоставляете. Хотя мы не может гарантировать отсутствие попыток несанкционированного доступа, Вы все равно можете быть уверены, что мы прилагаем максимум усилий для защиты Вашей личной информации и предотвращения несанкционированного доступа к ней с помощью соответствующих технологий и внутренних процедур.

Согласие на обработку данных

Предоставляя любые личные данные на нашем сайте, все наши клиенты четко понимают, что это необходимо для должного уровня обеспечения нами заявленных услуг и/или сервиса и безусловно соглашаются на сбор и обработку такой информации в рамках данной Политики конфиденциальности. Вы имеете право в любой момент отказаться от наших услуг и удалить ваши данные из нашей базы — однако мы оставляем за собой право хранить введенную вами контактную и прочую информацию в архивах для сбора статистики и улучшения качества наших сервисов и услуг.

Изменения в политике конфиденциальности

Условия данной Политики конфиденциальности являются правилом для сбора и использования любой собранной на настоящем сайте и страницах настоящего сайта информации. Мы оставляем за собой право в любое время изменять или обновлять условия данной Политики конфиденциальности. В случае изменения каких-либо материалов, мы публикуем таковые изменения и обновляем номер версии в документе. Изменения в Политике конфиденциальности вступают в силу с момента публикации на этом сайте, а Ваше дальнейшее пользование нашими услугами и сервисами означает Ваше принятие и согласие на эти изменения. Если у Вас есть комментарии или вопросы о нашей Политике конфиденциальности, пожалуйста, присылайте Ваши замечания или предложения по электронной почте или по другим каналам связи, указанных на настоящем сайте.

Как подготовиться к новой гидроабразивной машине

Автор: Southern Fabricating Machinery Sales | Posted On: March 4, 2019

Приняв решение о покупке станка гидроабразивной резки, вы должны заранее подготовиться к успешному приезду и установке. Эти 4 простых шага помогут обеспечить успешную доставку вашей новой (или новой для вас) системы гидроабразивной резки.

Шаг 1 — Пространство
Казалось бы, достаточно просто, но вам нужно убедиться, что у вас есть не только место для системы, но и необходимые аксессуары и дополнительные компоненты. Мы предлагаем вам взять ленту и отметить расположение каждой детали, такой как основной гидроабразивный станок, блок управления, бункер для сыпучего абразива, насос и любые другие аксессуары, такие как чиллеры, системы удаления абразива, системы рециркуляции воды и т. д. Убедитесь, что на этом этапе вы не отметьте только область, необходимую для машины и принадлежностей, но вы также отметите точки подключения к электричеству, воздуху, воде и сливу, так как это будет полезно для предварительной сантехники и электропроводки для вашей новой машины. Также убедитесь, что вы выделили место для необходимого обслуживания вокруг систем.

Убедившись, что у вас зарезервировано достаточно места для вашей системы, вы можете заранее спланировать не только доставку, размещение и необходимые отключения питания, но и обеспечить порядок, в котором эти элементы будут доставлены в ваше учреждение. Также следует обратить особое внимание на то, чтобы все компоненты могли проходить через дверные проемы на вашем объекте, поскольку попытка переместить 12-футовую машину через 10-футовую дверь может быть очень проблематичной, если она не спланирована должным образом (т. е. заехать боком).

После того, как вы выбрали место для своего гидроабразивного станка, визуализируйте загрузку и разгрузку больших листов материала методом, который вы будете использовать: .

• Вы будете использовать вилочный погрузчик?

• Мостовой кран?

• Стреловой кран с вакуумными подъемниками?

• Ручной подъем листов включен?

Все эти сценарии требуют места и особого внимания для правильной и безопасной загрузки и выгрузки машины. Убедитесь, что у вас достаточно места для безопасного и правильного функционирования этих элементов в выделенной вами области.

Шаг 2 — мощность
Каждому станку для гидроабразивной резки требуется питание, причем большинству из них требуется трехфазное питание, но вы также должны учитывать другие компоненты системы и аксессуары, которым также требуется питание. При компоновке вашей системы в шаге 1 вы будете отмечать требуемую мощность для нескольких компонентов и требуемые электрические потери. Нередко насосу требуется трехфазное питание 460 В, а контроллеру машины требуется только однофазное напряжение 230 В. Добавьте другие компоненты, требующие питания, такие как Системы удаления абразива, чиллеры и Системы рециркуляции/рециркуляции воды , и вы видите, что правильное планирование вашего электрооборудования имеет решающее значение для обеспечения успешной доставки и установки ваших систем гидроабразивной резки

Этап 3 — Вода
Вода подача абсолютно необходима для системы гидроабразивной резки, даже если используется замкнутая система рециркуляции воды. Доступ к чистой воде обязателен. Для вашей системы гидроабразивной резки требуется от 1 до 4 галлонов воды в минуту либо из крана, либо через систему рециркуляции. Эта вода должна подаваться под давлением от 35 до 50 фунтов на квадратный дюйм (уточните у производителя вашей машины/насоса), она должна быть прохладной (предпочтительно 45–60 °), чистой и свободной от мусора и загрязнений (вот отличная статья о Повторное использование воды и качество воды). Заранее планируйте простую настенную систему фильтрации и, возможно, добавление системы умягчения воды (как подробно описано в нашей статье по ссылке выше), чтобы гарантировать, что качество воды соответствует требованиям и рекомендациям производителей вашей машины / насосов.

Примечание : Если на вашем объекте недостаточно давления воды или если давление воды непостоянно в течение дня (это обычное явление для многоблочных объектов), то для увеличения необходимого давления можно добавить недорогой насос для повышения давления воды. к вашей машине.

Шаг 4- Воздух
Давление воздуха требуется для каждой системы водоструйной резки, и вы должны не только обеспечить достаточное давление воздуха (обычно 90+PSI) и количество (обычно 8-10 CFM), но и убедиться, что вы иметь чистый и СУХОЙ воздух. Поскольку в большинстве машин для подачи абразива к режущей головке используется давление воздуха, вы должны знать, что влага в воздуховоде может привести к тому, что абразив станет комковатым и, таким образом, засорит пути, ведущие к тому, что ваша система гидроабразивной резки резко превратится в станок для прямой гидроабразивной резки. . Также давление воздуха используется для открытия/закрытия клапанов высокого давления на машине. Уточните у производителя вашего конкретного оборудования требования к давлению и объему воздуха и спросите о осушителе воздуха для ваших конкретных нужд. Качественный осушитель воздуха можно приобрести всего за несколько сотен долларов и выше, в зависимости от размера требуемой системы.

Этап 4. Слив
Вся эта вода должна куда-то уходить, и даже если на вашем станке для гидроабразивной резки используется система замкнутого цикла/рециркуляции, доступ к сливу может значительно облегчить очистку станка для периодического обслуживания. Хотя слив не обязательно должен быть в полу, на машине он должен быть легко доступен, даже если используются удлинительные сливные шланги/линии и насосы.

Если вы будете следовать этим 4 простым шагам, вы сможете избежать почти всех задержек при подготовке вашего предприятия к установке новой системы гидроабразивной резки. В сочетании с требованиями производителей вашего оборудования вы также можете избежать головной боли и хлопот и своевременно настроить и запустить новую гидроабразивную резку в своем магазине.

Вы хотите обсудить, как машина для гидроабразивной резки Southern Fabricating Machinery Sales, Inc может работать в вашем случае? Свяжитесь с экспертами отдела продаж Southern Fabricating Machinery уже сегодня!

Готовы купить новую систему гидроабразивной резки? Просто нажмите здесь, чтобы получить доступ ко всем доступным системам.

Нравится этот пост? Вам также понравится:

Подходит ли система рециркуляции воды для вашей гидроабразивной резки?
5-осевая гидроабразивная резка вся мокрая?
Гидроабразивная резка — что лучше с усилителем или прямым приводом?

Southern Fabricating Machinery Sales

Southern Fabricating Machinery Sales (SFMS) с 1980-х годов является экспертом в области покупки, продажи и посредничества в подержанных машинах и бывшем в употреблении промышленном оборудовании. Мы работаем в механических мастерских, инструментальных штампах, пресс-формах и производственных цехах, как и ваш, и работаем с тем самым оборудованием, которое мы теперь предлагаем в качестве решения для ваших производственных нужд!

Установка станка гидроабразивной резки

HEAD и расписание поездов

Просмотров: 604
Автор: Редактор сайта
Время публикации: 2021-03-13
Происхождение: Сайт

. задание； 3.                                                                                                                                              0003 6. Поместите насос с усилителем ； 7. Поместите гидравлическое масло в насос с усилителем ； 8. Установка луча Y ； 9. Установка оси и оси y ； 10. Установите систему резки ；

Второй день

1. Установите систему автоматического абразивного фидера ； 2. Подключите воздух.0003 4. Подключите трубку высокого давления ； 5. Подключите режущую таблицу Электрический ； 6. Подключите электрическое между режущей таблицей и контроллером с ЧПУ ； 7. Подключите электрическое между контроллером с ЧПУ и насосом с усилителем ； 8. Подключите 380 В. напряжение насоса мультипликатора； 9.           Подключить 220В напряжение 220В напряжение；

Третий день

1. Предел разрезания таблицы и ввода в эксплуатацию с нулевой точкой ； 2. Руковочная таблица Действительно в эксплуатации поездок ； 3. В эксплуатацию системы смазки ； 4. x Ось и оси y Вертикально ввод。 5. Интенсивный насос. ввод в эксплуатацию； 6.           ввод в эксплуатацию системы резки； 7.           9.           Подтвердите приемку машины и подпишите ее.

День Forth

1. Поезд, как сделать режущий файл A) Рисунок по AutoCAD для .dxf файл b) Как использовать NCStudio (5 Axis） 2 2 2 B). .           Обучение   использованию основной функции программного обеспечения: a)       Включение/выключение системы управления ЧПУ b)       Ручное использование меню. c)        Автоматическое использование меню   d)       Настройка общих данных

Пятый день
