Горизонтально-расточной станок с ЧПУ CBA-135TR3

Технические характеристики

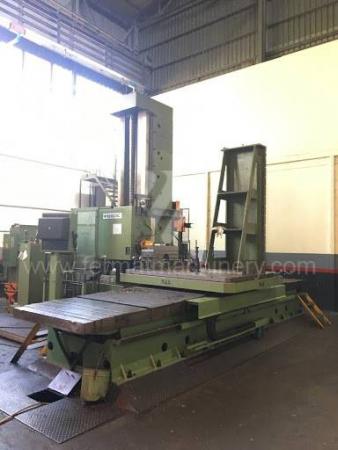

TOS WHQ 13 CNC Горизонтально-расточной станок с ЧПУ Б/у оборудование

• Описание
• Детальная информация
• Об этом продавце

Поперечный ход 3500 мм.
Вертикальный ход 2500 мм.
Продольный ход 1250 мм.
Ход шпинделя 800 мм.
Конус шпинделя ISO 50
Стол 2200 х 1800 мм.
Ассортимент стола 12 тонн.
Мощность двигателя шпинделя 37 кВт.
Скорость вращения шпинделя 10 ÷ 1.500 об/мин.

Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.

ЧПУ	Heidenhain TNC 426
Перемещение по оси X	3500 mm
Перемещение по оси Y	2500 mm
Перемещение по оси Z	1250 mm
Длина стола	2200 mm
Ширина стола	1800 mm
Макс. вес обраб. детали	12000 kg
Макс. скорость шпинделя	1500 rpm
Мощность привода шпинделя	37 kW
Капитальный ремонт	нет
——————-
Вес	38000 kg
Часы наработки
Часы включения
Состояние	в хорошем состоянии
Маркировка CE	———
Статус	возможность осмотра

Тип клиента	Дилер
Активный с	2009
Предложения онлайн	73
Последняя активность	22 марта 2023 г.

Описание

Поперечный ход 3500 мм.
Вертикальный ход 2500 мм.
Продольный ход 1250 мм.
Ход шпинделя 800 мм.
Конус шпинделя ISO 50
Стол 2200 х 1800 мм.
Ассортимент стола 12 тонн.
Мощность двигателя шпинделя 37 кВт.
Скорость вращения шпинделя 10 ÷ 1.500 об/мин.

Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.

Детальная информация

ЧПУ	Heidenhain TNC 426
Перемещение по оси X	3500 mm
Перемещение по оси Y	2500 mm
Перемещение по оси Z	1250 mm
Длина стола	2200 mm
Ширина стола	1800 mm
Макс. вес обраб. детали	12000 kg
Макс. скорость шпинделя	1500 rpm
Мощность привода шпинделя	37 kW
Капитальный ремонт	нет
——————-
Вес	38000 kg
Часы наработки
Часы включения
Состояние	в хорошем состоянии
Маркировка CE	———
Статус	возможность осмотра

Об этом продавце

Тип клиента	Дилер
Активный с	2009
Предложения онлайн	73
Последняя активность	22 марта 2023 г.

Новый горизонтально-расточный станок с ЧПУ Femco BMC-110FT2 на продажу

Горизонтально-расточной станок с ЧПУ Femco BMC-110FT2 Головка для торцевания и профильного точения (встроенная), Т-образная подвижная колонна, 6-осевой горизонтально-расточный и фрезерный станок с ЧПУ

Новый горизонтально-расточный станок с ЧПУ Femco BMC-110FT2 Технические характеристики:

Ход:
Поперечное перемещение стола (ось X)	78,74″
Перемещение передней бабки (ось Y)	82,67″
Продольное перемещение стола (ось Z)	59,05″
Таблица:
Размер стола	56,69″ x 62,99″
Загрузка стола	17 600 фунтов
Шпиндель:
Диаметр фрезерного шпинделя	8,86″
Диаметр шпинделя	4,33″
Ход (ось W)	19,69″
Конус	ISO #50 с дышлом с механическим приводом
Хвостовик инструмента	CT50 (BT50 опционально)
Тяговая шпилька	(опция MAS-I) MAS-II 60 градусов
Двигатель (непрерывный/30 мин. номинал)	AC 22/26 кВт (29,5/35 л.с.)
Скоростной Рейнджер-Низкий	Бесступенчатый 5 – 454 об/мин
Скоростной рейнджер-высокий	Бесступенчатый 455 -2500 об/мин
Перед поворотной головкой:
Наружный диаметр торцевой головки	28,34″
Ход слайда по оси U	Радиальный ход 9,055″
Макс. Диаметр торцевой обработки	41,33″
Об/мин для торцевой головки	5-250 об/мин
Максимальный крутящий момент	3387 футо-фунтов
Rapid для оси U	59 ИПМ
Держатель инструмента	ХСК-100
Устройство автоматической смены инструмента (ATC):
Емкость для хранения инструментов	60 ATC Стандарт, 90 ATC Дополнительно
Макс. Диаметр инструмента (соседние блоки заполнены)	4,9″
Макс. Диаметр инструмента (соседние контейнеры пустые)	9,8″
Макс. Длина инструмента	15,75″
Макс. Вес инструмента	55 фунтов.
Время замены инструмента на инструмент	13 сек
Метод выбора инструмента:	Автоматический выбор кратчайшего маршрута
Серводвигатель позиционирования:
Ось X	8 л.с.
Ось Y	9,4 л.с.
Ось Z	8 л.с.
Ось W	5,4 л.с.
Поворотный стол	5,4 л.с.
Подача по всем осям	0 – 197″ мм/мин (бесступенчатая)
Управление:
Точность позиционирования по осям X, Y, Z и W	0,025/300 мм (0,001″/11,81″)
Повторяемость по осям X, Y, Z и W	±0,01 мм (±0,0004″)
Оси управления	5 или 6
Ось W	4
Ось B	5
Ось U	6
Скорость ускоренного хода:
Ось X, Y, Z	394″ ИПМ
Ось W	157″ ИПМ
Ось U	59ИПМ
Быстрое вращение по оси B	1 об/мин
Размеры машины и вес нетто:
Высота	161,4″
Площадь помещения	350,4″ x 307,1″
Масса нетто	52 911 фунтов
Требования к питанию	220 В, 3 фазы, 60 циклов, 200 А, 440 В, трансформатор по запросу

Уникальной особенностью нового горизонтально-расточного станка с ЧПУ Femco BMC-110FT2 является программируемая головка для торцовки и профилирования с осью U, которая интегрирована (или встроена) в конструкцию станка и является несъемным компонентом. Программируемая головка для торцовки и профильной токарной обработки с осью U обеспечивает токарную обработку большой мощности, подходящую для клапанов, насосов, корпусов редукторов, а также для подготовки концов труб и соединений. Салазки с осью U имеют радиальное перемещение на 9 дюймов, работают на подшипниках с перекрестными роликами высокой жесткости и приводятся в движение двойными шарико-винтовыми парами. Эта торцевая токарная головка использует систему держателей инструментов HSK для быстрой и жесткой фиксации торцовочных, токарных и расточных инструментов на суппорте с осью U. Токарная головка Femco с осью U для торцовки и профиля способна точить конусы, радиусы и нарезание резьбы в одной точке. Это независимая программируемая ось, которая отключается от главного шпинделя во время операций сверления или фрезерования на высоких оборотах.

Все основные компоненты машины представляют собой полностью ребристые мелкозернистые отливки из механита, полностью снятые с напряжения перед обработкой. Стенки вертикальной колонны толстые и ребристые, передняя вертикальная направляющая массивная и смещена на 3½ дюйма относительно задней направляющей, чтобы поглощать любое радиальное усилие, возникающее во время тяжелых операций обработки, и гарантировать точность, жесткость и долговечность.

Коробчатые направляющие закалены индукционным способом до глубины 55-60 C.X.100 и прецизионно отшлифованы. Передняя бабка, основание колонны и поперечные салазки облицованы турцитом (МАТЕРИАЛ С НИЗКИМ ТРЕНИЕМ). Турцит обеспечивает отличные характеристики износа и проскальзывания благодаря низкому коэффициенту трения. Он также обеспечивает хорошее гашение колебаний. Turcite вступает в реакцию с конструкцией машины, придавая ей высокую статическую и динамическую жесткость.

Смазка всех осей выполняется автоматически для обеспечения долговечности направляющих.

Большие прецизионные шарико-винтовые пары диаметром 3 дюйма с угловым контактом предварительно нагружены гайкой при установке. Это обеспечивает почти нулевой люфт и плавное движение в процессе обработки.

Шпиндель изготовлен из сплава хромомолибденовой стали. Поверхности шпинделя и втулки закалены в процессе азотирования, затем отшлифованы и притерты, что обеспечивает высокую жесткость, гладкую поверхность и долгий срок службы. Во всех наших шпинделях используются подшипники класса 7.

Стол зажимается шестью (6) гидравлическими зажимами с огромным усилием зажима 4550 фунтов на квадратный дюйм для каждого. Гидравлические шпильки обеспечивают положение через каждые 90 градусов, что можно запрограммировать. Углы от 0 до 360 градусов можно установить вручную.

Прецизионные стеклянные весы устанавливаются на оси X-Y-Z, обеспечивая точность и повторяемость в вашей среде. Эти весы не зависят от системы привода.

Новый горизонтально-расточной станок с ЧПУ Femco BMC-110FT2 Особенности:

• 6 управляемых осей

• Одновременно управляемые 4 оси

• Возврат в референтную точку (G27, G28)

• Линейная интерполяция

• Круговая интерполяция

• Зарегистрированные программы 63

• Длина сохраненной программы обработки детали 80 м

• Поиск по порядковому номеру

• Поиск номера программы

• Ручной генератор импульсов

• Поиск по внешнему рабочему номеру

• Защита программы

• Дюймовая/метрическая переключение

• Машинный замок

• Компенсация люфта

• Сигнал защиты программы

• Функция самодиагностики

• Интерфейс чтения/перфоратора

• Прямой ввод изм. Система рабочих координат Shift

• Автоматическое распознавание EIA/ISO

• Зеркальное отображение

• Отображение фактической скорости

• Компенсация режущего инструмента C

• Стандартный цикл обработки отверстий

• Память коррекции на инструмент 32 комплекта

• Система рабочих координат G52 – G59

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ:

• Хранение ленты Д x 120 м, 320 м
• Прерывание обработки
• Воспроизведение
• Вращение координат
• Масштабирование
• Смещение инструмента – Дополнение 64, 99
• Программный ввод величины смещения (G10)
• Управление сроком службы инструмента
• Ввод данных шаблона
• Программирование меню
• Память компенсации инструмента B
• Пользовательский макрос
• Фоновое редактирование
• Графический дисплей
• Немецкий/французский дисплей
• Китайский дисплей
• Добавление зарегистрированных программ к 125
• Редактирование расширенной программы обработки деталей
• Отображение каталога кассеты для гибких дисков
• Команда полярных координат

Новый горизонтально-расточный станок с ЧПУ Femco BMC-110FT2 Оснащен:

• Линейные шкалы для осей X, Y, Z

• Поворотный стол, индексация с точностью до 90 градусов

• Крышка направляющей седла

• Крышка направляющих стола

• Рабочий фонарь

• Крышка шарико-винтовой передачи по осям X, Y, Z

• Анкеры и уровни для установки

• Система охлаждения передней бабки

• Руководство оператора

Новый горизонтально-расточный станок с ЧПУ Femco BMC-110FT2 Опции:

• Стол с полной осью B… в комплекте
• Fanuc 32i … $15 500,00
• 90 Инструмент УВД…$ 60,000. 00
• Конвейер для стружки… В комплекте
• СОЖ через шпиндель… В комплекте

Новый горизонтально-расточный станок с ЧПУ Femco BMC-110 видео

О нас

Worldwide Machine Tool является лидером в предоставлении полных продаж, запасных частей и обслуживания, финансирования, транспортировки и обучения новых и бывших в употреблении станков для обработки стружки и изготовления клиентов в США, Канаде и Мексике. Наши склады и офис расположены всего в нескольких минутах к северу от Колумбуса, штат Огайо. Обладая более чем 28-летним опытом работы в индустрии промышленных станков, мы обладаем знаниями и опытом, чтобы предоставить нашим клиентам лучшее обслуживание клиентов, поддержку и техническую экспертизу по всем новым и подержанным станкам для удовлетворения их потребностей.

Мы покупаем и продаем новые и бывшие в употреблении металлорежущие станки, ножницы, токарные станки, фрезерные станки, сверла, пилы, листогибочные прессы, фрезерные станки, модели револьверных штампов, прессы, сварочные аппараты, машины для удаления заусенцев и кромок, листовые валки, лазеры, гидроабразивные станки и сопутствующие инструменты и инструменты. аксессуары. Мы гордимся тем, что являемся надежным партнером, на которого наши клиенты полагаются на протяжении многих лет. Наш опытный отдел продаж будет рад помочь вам с покупкой нового станка. Позвоните нам сегодня или  Запросите предложение . Позвоните по номеру 614-255-9000 или свяжитесь с нами сегодня, чтобы узнать разницу станков по всему миру.

Следите за нами в Twitter, Facebook, Youtube и Instagram.

ООО «Уорлдуайд Машин Тул».

Условия и условия: https://www.worldwidemachinetool.com/terms-conditions/

TK110B CNC Horizontal Bury и Melling Machine

Краткие параметры
SPINDLE DIAMET0625 Перемещение рабочего стола (X): 1800 мм
Вертикальное перемещение передней бабки (Y): 1600 мм
Продольное перемещение рабочего стола (Z): 1400 мм
Осевое перемещение шпинделя (W): 500 мм

Основная спецификация

Горизонтально-расточный и фрезерный станок с ЧПУ TK110B-4P
1. Горизонтально-расточный и фрезерный станок с ЧПУ TK110B-4P использует современные передовые оптические, механические, электрические, пневматические, гидравлические и другие новые технологии для проектирования и производства. Используйте систему ЧПУ FANUC 0i для одновременного управления по четырем осям с превосходной производительностью, широким диапазоном обработки и высокой эффективностью производства.
2. TK110B-4P представляет собой общую компоновку станины с очень хорошей жесткостью, нулевое положение шпинделя распространяется на рабочий стол, что значительно повышает жесткость и точность обработки шпинделя; фиксированная колонна не имеет ошибки движения колонны и переворачивания колонны, что полезно для повышения точности обработки заготовки.
3. Сверление, развертывание, растачивание, нарезка канавок и плоское фрезерование могут быть выполнены за один раз; скос, плоскость рамы, торец с большим отверстием, двухмерная, трехмерная криволинейная поверхность, а также внутренняя и внешняя резьба могут быть фрезерованы методом контурного контроля.
4. Машина обладает такими преимуществами, как хорошая жесткость, высокая точность, удобство в эксплуатации, безопасность, надежность и красивый внешний вид, это инженерное оборудование, подвижной состав, горнодобывающее оборудование, большие двигатели, водяные турбины, паровые турбины, корабли, железо и сталь. , военные, атомная энергетика, защита окружающей среды и другое оборудование для обработки машин предпочитаемые области обработки.

Особенности основной конструкции
Станок представляет собой цельную станину с фиксированной колонной, подвесной боковой шпиндельной головкой и поперечно-скользящей конструкцией стола. Вращение шпинделя является основным движением. Компоновка следующая
X— Перемещение стола в поперечном направлении;
Y — Вертикальное перемещение шпиндельной бабки;
Z — Перемещение таблицы долготы;
W — осевое перемещение расточной шпинделя;
B — Вращение стола;

Метод защиты

Основные закупаемые детали

Дополнительные функции и аксессуары

Дополнительные аксессуары

Дополнительные элементы	Результат выбора пользователя (отметьте √ на панели параметров)
1. Стол увеличен до 1400×1600 мм (Z=1300)
2. Полузащита стола
3. ATC 40tools
4. КТС 2 МПа
5. Опорная втулка шпинделя (L=300)
6. Внешний транспортер охлаждающей жидкости и стружки
7. Система FANUC 0i серии αi (шпиндель 2000 об/мин)
8. Система SIEMENS 828D (шпиндель 2000 об/мин)

ATC (дополнительно)

Имя	Спецификация
Вместимость УВД	40
Метод выбора инструмента	В соответствии с последовательностью УВД №
