Горячекатаный профиль это: Спецпрофиль горячекатаный

Швеллер горячекатаный

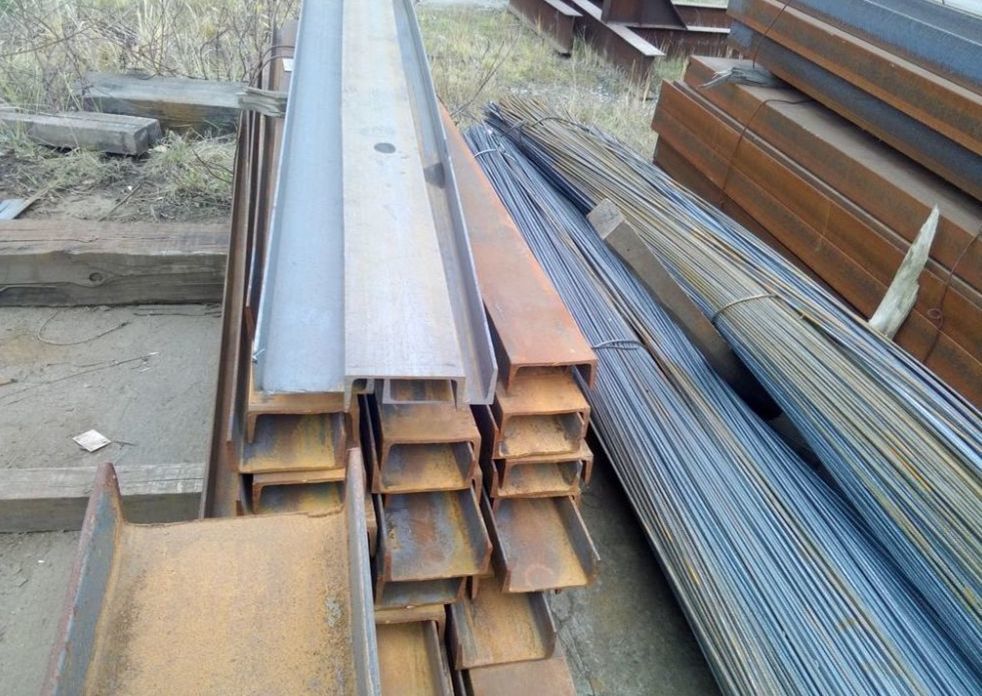

Швеллер – это разновидность фасонного металлопроката, для которой характерен П-образный профиль. В этом случае полки швеллера находятся по одну сторону от стенки.

Швеллер горячекатаный производится на сортовых и рельсобалочных станах методом горячей прокатки. В качестве материала используется литая заготовка прямоугольного сечения из углеродистой или низколегированной стали.  Обе полки швеллера должны иметь одинаковый размер, могут иметь внутренний уклон или оставаться параллельными.

Швеллер горячекатаный производится согласно ГОСТ 8240-89; ГОСТ 8240-97 и подразделяется на две категории:

• с уклоном внутренних граней полок (У): № 5У; 6,5У; 8У; 10У; 12У; 14У; 16У; 18У; 20У; 22У; 24У; 27У; 30У; 40У;
• с параллельными гранями полок (П): № 5П; 6,5П; 8П; 10П; 12П; 14П; 16П; 18П; 20П; 22П; 24П; 27П; ЗОП; 40П.

Швеллер – область применения.

Швеллер стальной горячекатаный находит широкое применение в строительстве, что обусловлено его высокими несущими способностями за счет ребер жесткости, благодаря которым он часто используется в качестве перекрытий между этажами, для армирования стен зданий, в укреплении кровельных прогонов и в производстве металлоконструкций. Также швеллер горячекатаный применяется в тяжелом машиностроении, в станкостроении, в автомобилестроении и в вагоностроении.

Преимущества сотрудничества

1. Всегда в наличии большой выбор швеллера по размеру, длине и марке стали

2. Безупречное качество, вся продукция сертифицирована

3. Индивидуальный подход: мы осуществляем как оптовую, так и розничную продажу металла

4. Гибкие скидки от общего объема заказа

Любую дополнительную информацию по категории «Швеллер г/к», вы можете получить, позвонив по телефонам компании «МеталлКомплект» в Санкт-Петербурге:

953-36-09 ; 915-24-61, либо заполнив обратную форму для связи по электронной почте.

По любому интересующему вас запросу, от «Швеллер горячекатаный продажа спб» до «Швеллер стальной г/к цена спб», а кроме того, как заказать швеллер г/к на объект с доставкой — вас проконсультируют наши менеджеры. Причём у нас вы можете заказать не только стальной швеллер, но и купить любой другой вид металлопроката, сортового, фасонного или листового.

• Назад

• Вперёд

отличия равнополочного и неравнополочного профиля, оптимальные размеры, сферы применения

Для возведения различного рода конструкций, машиностроения, станкостроения и в других областях часто применяют стальной швеллер, как надежный, недорогой и прочный элемент. При этом чаще всего изделие поставляется в двух видах — горячекатаный металлический и холоднокатаный гнутый.

На первый взгляд, разница между ними невелика, но специалисту нужно знать нюансы, которые не только позволят отличить два этих вида профиля на глаз, но и выбрать для ваших работ именно тот вид, который будет наиболее подходящим. Ведь и у того, и у другого есть свои преимущества и специфика.

Краткое описание

В нормативных документах указано, что гнутые швеллеры могут выпускаться с разной точностью профилирования. Чаще всего встречается обычная, высокая или повышенная степень прокатки. Благодаря этому специалисты стали различать несколько разновидностей стального профиля, которые отличаются между собой не только по точности прокатки и форме, но и по другим параметрам.

Крупные предприятия занимаются производством швеллеров из различных типов стали, главными из которых считаются:

• Углеродистая.
• Рулонная горячекатаная. Эта технология подразумевает изменение кристаллической решётки стали.
• Низколегированная. Эта сталь содержит специальные легирующие добавки, которые существенно повышают эксплуатационные характеристики изделий металлопроката.
• Рулонная холоднокатаная. Этот металл обладает повышенной устойчивостью к деформациям.
• Конструкционная сталь.

Согласно нормативным документам ГОСТ, все изделия, которые отличаются равными полками, могут иметь длину от 3 до 12 метров. Что касается неравнополочных изделий, их длина всегда варьируется в пределах от 4 до 11 метров. Несмотря на это специалисты различают несколько разновидностей стальных гнутых швеллеров:

• Мерная. В этом случае все показатели соответствуют требованиям, которые были указаны в договоре или заказе.
• Немерная. Длина, которая была регламентирована определённым диапазоном стандартов, но не меньше той, что была указана в заказе.
• Кратная мерной. В обязательном порядке должна быть согласована с изготовителем.
• Мерная длина с немерным швеллерным прокатом. Его количество не превышает 7% от массы всей партии.
• Кратная мерной с немерным швеллерным прокатом (все в пределах 7%).

Стоит учесть, что для неравнополочных гнутых изделий к немерным отрезкам принято относить те швеллеры, длина которых превышает 3 метра.

Гнутый и горячекатаный швеллер: что выбрать?

Мы уже дали разные версии ответов на вопрос об отличии холоднокатаного швеллера от горячекатаного аналога. Самым существенным различием этих видов проката является то, что изделия с одинаковой высотой стенки имеют разную прочность и, соответственно, несущую способность. Этот показатель является определяющим фактором выбора проката, который и предназначен для изготовления несущих конструкций в строительстве и производстве промышленной продукции.

Швеллер гнутый и горячекатаный в строительстве

В строительстве швеллер гнутый и горячекатаный обычно используется для устройства перекрытий зданий, мостовых пролётов, погрузочно-разгрузочных эстакад и других сооружений, где конструкции должны иметь высокую несущую способность при относительно малом весе. Оба вида проката полностью равноправны в строительной сфере. Главное условие – чтобы их прочностные характеристики соответствовали требованиям проекта строительства или технической документации на производство той или иной промышленной продукции.

Какой швеллер выбрать – гнутый или горячекатаный?

Основным критерием выбора швеллеров является их прочность. Если у подходящих по типоразмеру гнутых и горячекатаных изделий момент сопротивления к вертикальной нагрузке соответствует проектным требованиям, предпочтительнее гнутый прокат. Он легче и дешевле. Однако, когда речь идёт о предельных нагрузках, у горячекатаных швеллеров нет альтернативы.

Например, момент сопротивления для стенок горячекатаных швеллеров максимального типоразмера (№ 40П) составляет 763 ед. У гнутых изделий со стенкой высотой 400 мм он составляет только 458,99 ед.

Принцип производства

Современное изготовление этой универсальной детали основано на применении горячекатанной, холоднокатаной и низколегированной стали. Специалисты утверждают, что именного горячекатанная технология сумела зарекомендовать себя исключительно с положительной стороны в сфере массового производства швеллеров, балок и других изделий.

Стальная разновидность этого металлопроката подразумевает использование холодного проката, благодаря чему можно создать высококачественные изделия, которые будут хорошо противостоять любым деформациям. Что касается низколегированной стали, то такие материалы получаются самыми дорогими, но и надёжными. Стоит заметить, что эта разновидность материала разбавлена своеобразными примесями, которые в несколько раз повышают итоговые эксплуатационные качества самого металла.

Чтобы все изделия соответствовали установленным стандартам качества, их производством должен заниматься исключительно квалифицированный персонал. Прежде чем приступить к самому ответственному процессу — изготовлению швеллеров, все детали должны быть проверены на наличие сколов и деформаций. Кромки и торцы заготовок не должны иметь каких-либо зазубрин, расслоений.

Для изготовления профилей используется только качественное оборудование, из-за чего нужно несколько ответственных этапов, дабы в итоге получить качественную продукцию. Выбор технологии производства зависит от конкретного профилирования. После формирования отрезка, осуществляется универсальная нарезка станом. Что касается поштучного профилирования, то вся необходимая нарезка проводится заранее.

Из-за того, что эта разновидность профилей производится с помощью специального станка, любые изменения в калибровке могут привести к той ситуации, когда итоговое качество изделий будет снижено в несколько раз. В этом случае можно столкнуться с такими разновидностями повреждений: винтообразность, волнистость, искажение форм, серповидность.

Ассортимент швеллеров разнообразен, из-за чего применение того или иного изделия может варьироваться в зависимости от требуемых эксплуатационных качеств. Отдельно стоит учесть, что нанесённые на изделие цифры всегда означают его высоту. К примеру: швеллер 11 может использоваться для монтажа конструкций, а 16 больше всего подходит для армирования строений, так как обладает высокими показателями прочности. Конечно, в зависимости от типа швеллера варьируется и его итоговая цена.

Почему стальные швеллеры выгодно купить у нас

• продукция соответствует международным стандартам и ГОСТам;
• осуществляется контроль качества предлагаемой продукции на складе;
• вся отпускаемая продукция гладкая, поверхность без дефектов;
• предлагаем самую низкую стоимость за метр, тонну;
• предлагаем дополнительные скидки постоянным клиентам.

Сортамент металлопродукции этого типа и других типов всегда в наличии на складе компании в Москве. Реальная цена за тонну указана на сайте нашей компании. Работаем как с оптовыми покупателями так и с розницей, документы предоставляем. По поводу выгодной доставки рекомендуем связаться с менеджерами компании. Отгрузка товара производится 24 часа в сутки. В случае возникновения вопросов позвоните по номеру.

Особенности применения

Современные швеллеры относятся к категории металлических изделий, сечение которых напоминает букву «П». Сам материал состоит из широкой стенки и двух прилегающих полосок. Чаще всего стальной швеллер (гнутый, равнополочный) выпускается длиной от 3 до 12 метров, при этом толщина его стенок варьируется в пределах 8 миллиметров. Главная особенность этого изделия состоит в небольшом удельном весе и высокой прочности. Все конструкции, которые были изготовлены из такого металлопроката, отличаются лёгкостью и качеством, так как они способны выдерживать большие нагрузки.

Гнутый профиль отличается тем, что он всегда имеет точные размеры и немного скруглённые углы. Отдельно стоит учесть, что готовое изделие никогда не имеет дефектов, так как все погрешности заготовок устраняются под действием профилегибочного станка. Благодаря этому конечный материал не требует дополнительной обработки. В ремонтных работах все чаще используются именно гнутые профили, которые можно эксплуатировать вместе с фаской.

На сегодняшний день швеллер гнутый равнополочный активно используется в реконструкции зданий, а также для строительства различных объектов. Все металлоконструкции, в которых присутствует этот материал, составляют огромную конкуренцию традиционным постройкам из железобетона.

Благодаря этому мастера получают множество экономических и технологических преимуществ, что позволяет снизить трудоёмкость монтажных работ, сократив тем самым сроки строительства. К примеру, многие инженеры привыкли всегда обращать своё внимание на разновидности швеллера, который, в частности, представляет оцинкованный тип термопрофиля, изготовляемого по индивидуальным размерам.

Отдельно стоит учесть, что масштабное использование этого материала позволяет существенно снизить уровень нагрузки на итоговую конструкцию, благодаря чему можно использовать более доступные типы фундамента. Итоговые размеры гнутого швеллера сделали этот материал универсальным и многофункциональным, за счёт чего он активно используется как в частном, так и промышленном строительстве. Опытные мастера задействуют его для производства качественных перегородок в офисах и жилых зданиях.

Не стоит забывать и о машиностроении, где без гнутого металлопроката просто не обойтись. Швеллеры активно используются для изготовления долговечных деталей и механизмов для автомобилей, а также для сооружения универсальных рамных конструкций. Прочность этого материала настолько велика, что он считается обязательным на тех заводах, где происходит изготовление надёжных рам для массивных грузовиков.

Отличия

Основное внешнее отличие, по которому видна разница между двумя видами П-образного профиля, это внешний уголок. У холоднокатаного варианта он более округлый, а у горячекатаного можно заметить небольшое утолщение на уголке, которое придает ему особенную прочность.

Второе важное отличие — это вес. Гнутый вариант гораздо легче г/к, поэтому его можно использовать для создания облегченных конструкций.

Третье различие — прочность. Горячекатаный вариант отличается большей прочностью, так как его место сгиба более надежно и не подвергалось механической деформации. Кроме того, прочность дополнительно можно узнать по маркировке партии, где литера В обозначает стандартную прочность, Б – повышенную, а А — самую высокую.

Наконец, последнее различие — это выбора размеров и вариантов. Горячекатаный профиль изготавливается на стандартных станках, поэтому его размеры четко ограничены стандартами. У холоднокатаного швеллера, который иначе иногда называется облегченным, гораздо больше вариантов изготовления, ведь в П-образный профиль можно согнуть полосу какого угодно размера. При этом точность готового стального изделия будет даже выше, чем у «горячего» варианта.

Основные преимущества

Гнутый профиль обладает множеством положительных характеристик, благодаря чему он высоко ценится во многих промышленных и бытовых сферах. Такая популярность обусловлена большим количеством преимуществ, главными из которых считаются:

• Рациональное использование швеллеров даёт потребителю отличную возможность снизить итоговый вес возводимой конструкции. Благодаря этому можно сэкономить более 30% используемого материала, чего невозможно добиться, используя двутавр или горячекатанный швеллер.
• Изделия отличаются невысокой стоимостью и хорошими прочностными характеристиками. Благодаря этому такой металлопрокат широко используется в промышленности и строительстве.
• Гнутый профиль отличается своим качеством, благодаря чему его чаще всего используют без предварительной очистки от фаски.
• Для проведения монтажных работ не нужно задействовать сварочный аппарат.
• Готовая конструкция имеет небольшой вес.
• Профиль хорошо переносит поступающее давление на изгиб.
• Материал имеет очень гладкую поверхность.
• Высокая точность и совместимость всех деталей.
• С помощью таких швеллеров можно создавать уникальные конструкции произвольных форм.
• Когда заготовки проходят через пресс профилегибочных станков, то происходит устранение всех имеющихся дефектов, благодаря чему не требуется дополнительная обработка материала.

Благодаря наличию всех этих преимуществ гнутый стальной профиль активно используется на многих современных производствах.

Выбор

Исходя из свойств и характеристик, специалисты рекомендуют делать следующий выбор. Для тех конструкций, где особенно важна прочность, устойчивость и надежность, например, для каркасов, лучше приобрести швеллер, изготовленный горячим катанием. Если же вам особенно важен вес готовой конструкции и вы хотели бы ее облегчить, а также если вам нужен прокат высокой точности или вы предполагаете использовать П-образный профиль для изготовления станков или машин, то больше подойдет гнутый металлический швеллер.

Варианты исполнения

Самым востребованным материалом в сфере металлопроката считается гнутый швеллер. Основная цель этого изделия состоит в том, чтобы придать конструкции необходимый уровень устойчивости и прочности. Специфика швеллера состоит в том, что он не только хорошо переносит поступающую на него нагрузку, но и равномерно её перераспределяет. В зависимости от размера и формы, в продаже можно встретить несколько разновидностей швеллера:

• С параллельными гранями всех полок.
• С небольшим уклоном граней полок.
• Универсальные экземпляры.

В зависимости от способа изготовления их принято делить на неравнополочные и равнополочные швеллера. Что касается последнего вида изделия, основной процесс его изготовления не считается сложным, так как в процессе работы задействуется трубный станок. В качестве заготовок используется рулонная сталь стандартного качества и углеродистая конструкционная сталь высокого качества. Стальной гнутый неравнополочный швеллер производится при помощи универсальных профилегибочных станов.

Отдельно стоит учесть, что оцинкованный тип гнутого швеллера, благодаря своей прочности и удельному весу, нашёл своё применение не только на масштабных строительных площадках, но и в машиностроении, станкостроении, автомобилестроении, вагоностроении и многих других областях. Сам процесс изготовления этой разновидности металлопроката состоит из двух основных этапов:

1. Из заготовки производится изделие нужной формы и размера.
2. Готовая деталь покрывается оцинкованным покрытием, которое служит надёжной защитой от негативного воздействия коррозии.

Нержавеющий тип швеллера может быть как гнутым (не покрытым цинком), так и горячекатанным. В период активной эксплуатации таких изделий необходимо тщательно следить за его прочностными характеристиками, так как он участвовал в создании металлических конструкций и от него зависит качество и безопасность всего объекта.

Как купить швеллер?

• Если Вы хотите выбрать и купить швеллер в нашем интернет-магазине РУМЕТАЛЛ — мы подготовили Вам развернутую информацию по размерам, весу, вариантов по цене, по фото и всем доступным характеристикам в карточках товара.
• Доставка по Москве и области осуществляется автомобилями грузоподъемностью от 500 кг до 10 т. Подробная информация в соответствующем разделе
• РУМЕТАЛЛ продает строительную монтажную арматуру оптом и в розницу по доступным ценам. Есть система скидок и бонусов для постоянных клиентов.

Швеллер горячекатаный

Швеллер горячекатаный —  это стандартный профиль металлопроката, имеющий в своем сечении букву «П», разделяется на швеллер с параллельными гранями полок «П» и с уклоном внутренних граней полок «У». В компании ТД СИЛЫЧ можете приобрести швеллер согласно ГОСТ 8240-97,  исполнение как в Ст.3(255/245) так и низколегированные (н/л) по ст. 09Г2С(345). Ниже приведены типоразмеры швеллера поставляемых компанией Торговый дом СИЛЫЧ:

Швеллер 18: вес погонного 1 метра

Содержание

1. Где можно применить швеллер
2. Конструктивные особенности горячекатаных швеллеров
3. Швеллер 18 вес одного метра

Швеллеры – это металлопродукция, которая предназначена для улучшения показателей жесткости и устойчивости в области их применения. Использование таких решений во время строительства объекта позволяет относительно легко увеличить несущие нагрузки на конструкцию в целом. Хорошая работа на изгиб отлично воспринимает нагрузки осевого характера.

Высокие несущие способности швеллера позволили такой продукции занять прочное место на рынке. Использование изделий возможно практически в любой области промышленности.

Где можно применить швеллер

Перед тем как рассмотреть основные характеристики швеллера 18, предлагаем вам ознакомиться с областью применения подобной металлопродукции:

1. Строительство. Обустройство межэтажных перекрытий, укрепление кровли, сборка каркасов небольших объектов и малых архитектурных форм. Помимо этого, профиль хорошо подходит в тех случаях, когда необходимо армирование стен и возведения перегородок, а также во время обустройства мансард.
2. Тяжелое машиностроение. Здесь рассматриваемая продукция используется в металлоконструкциях, на которые приходятся большие нагрузки осевого или изгибающего характера. Как правило, это подкрановые балки, строительные конструкции и так далее.
3. Станкостроение.
4. Автомобильная промышленность.
5. Вагоностроение.

Конструктивные особенности горячекатаных швеллеров

Согласно ГОСТу, горячекатаный профиль – это брус, сечение которого похоже на букву «П».

Продукция образована стенкой и двумя полками. Современный рынок предлагает большое количество типов швеллеров. Все размеры регулируются специальной документацией (ГОСТ). Характеристики отображают следующие показатели:

1. Диаметр.
2. Ширина.
3. Длина.

Читайте также: Характеристики швеллера 20П

Можно найти продукцию длиной от 4 до 12 метров. Диаметр варьируется от 5 до 40 мм. Иногда размеры могут быть нестандартными.

Вся продукция производится согласно ГОСТу 535-88 с уклоном внутренних полок не более 10%. Маркировка должна соответствовать размерам швеллера между внешними гранями. Характеристики выражаются в сантиметрах.

Для примера профиль № 10 обладает расстоянием между полками 10 сантиметров.

Швеллер 18 вес одного метра

Основным преимуществом рассматриваемой металлопродукции является широкий ассортимент, что позволяет подобрать нужный прокат под собственные нужды. Основным достоинством является высокая прочность, малый вес и несущественная цена.

Сейчас мы расскажем вам о весах швеллера 18 за погонный метр, которые производятся методом горячего проката.

Профиль «У» поставляется на рынок в одном из двух видов – гибочные или горячего проката. Первый тип делается на специальных станках, выполняющих задачи гибки продукции. Температура обычная.

Горячий прокат подразумевает подачу разогретой заготовки и формирование изделие при помощи давления. Гнутая продукция не имеет острых углов между стенкой и полкой. Поэтому тип швеллера можно легко выявить при обычном осмотре (даже в упаковке).

Вес изделий марки 18У составляет 16,3 кг/м. 18Уа – 17,40 кг/м.

Профиль «П». Ширина металлопроката определяется замером расстояния между внешними сторонами полок. Показатель в сантиметрах и является номером швеллера. Не стоит делать замер у торца.

По сечению балки можно узнать серию. Если дальние края полок сужаются, а у основы расширяются – перед вами «У» профиль. Если толщина стенок равномерна – это «П»профиль.

Вес погонного метра 18П составляет 16,3 кг. Швеллер 18 аА – 17,40 кг.

«С» профиль. Производители выпускают швеллеры из различных типов стали. Наиболее популярными продуктами являются изделия из Ст3пс и Ст3сп. Характеристики этих материалов регламентируются ГОСТ 535-88. Первый тип стали зачастую используется для обычных профилей, а второй – изготавливается с повышенными требованиями. Как правило, такой металлопрокат используется на высоконагруженных колоннах и перекрытиях многоэтажных объектов:

• вес изделия марки 18С составляет 20 кг/м;
• 18Са – 23 кг/м.
• 18Сб – 26,72 кг/м.

Профиль «Л». Такие изделия наиболее часто применяются в малоэтажных постройках, чтобы усилить центральные элементы конструкций из металла. Как правило, в этих областях доминирует большая нагрузка. Для таких целей отлично подходят швеллеры «Л».

Вес одного погонного метра профиля этой марки составляет 8,49 кг.

«Э» профиль. Продукция обладает схожестью со швеллерами 18П, но характеристики изделия немного уступают – в первую очередь это касается возможных нагрузок. Однако у такого металлопроката меньший вес, что позволяет установить меньшую стоимость за погонный метр. Это своего рода эконом серия профилей.

Читайте также: Чем отличается швеллер «У» и «П»

Вес одного метра «Э» профиля составляет всего 16,01 кг.

Подводя итог, отметим, что швеллер 18 марки обладает большим количеством разновидностей, и такие изделия нашли применения в различных областях строительства металлоконструкций. Высокие показатели прочности позволяют использовать всяческие серии в строительстве многоэтажных домов, опорных металлоконструкций, малых объектов и так далее. Теперь вы знаете, какие бывают марки швеллера, и ознакомлены с весами каждого типа продукции. Поэтому подобрать металлопрокат под свои нужды – это уже дело техники.

применение, преимущества, производство, материал, маркировка и виды

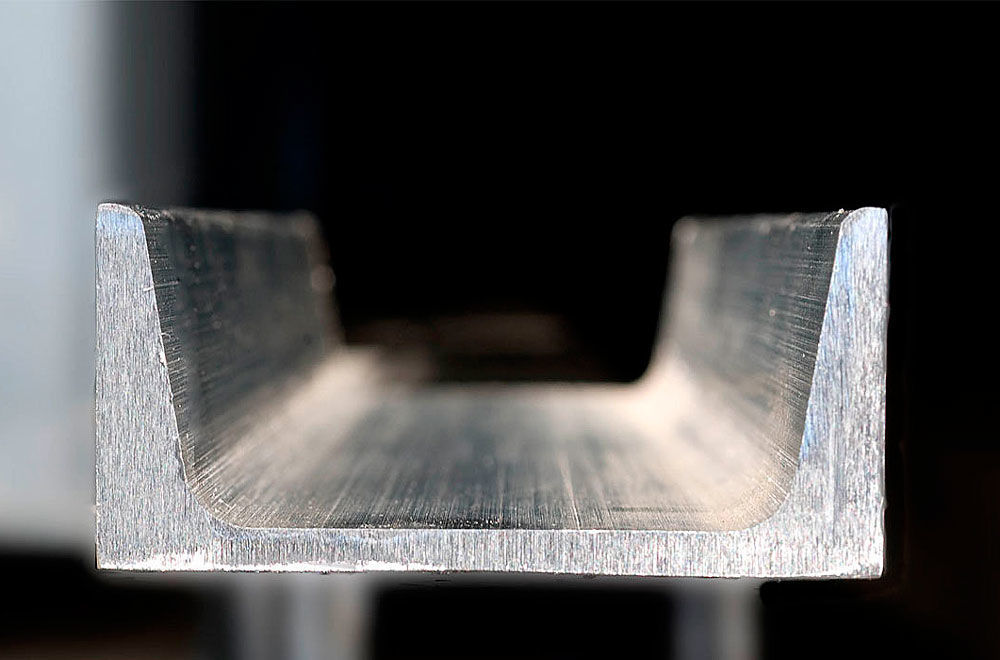

Швеллер – это изделие из металла, имеющее П-образную форму. Название его переводится с немецкого как «юбка». Швеллер имеет широкое распространение. Его применяют там, где нужно придать конструкции дополнительную устойчивость и сопротивления высоким нагрузкам. Швеллер используется как арматура для стен или кровли, и в качестве усиления бетона. Без него невозможно возвести ни одно промышленное сооружение или жилой дом.

Область применения швеллера

Это металлическое изделие имеет широкую область применения. Главным образом швеллер используется в строительстве. Его применяют при сооружении каркасов производственных и жилых зданий, прокладке коммуникаций и для усиления несущих конструкций. Профиль как самостоятельная деталь встречается в перекрытиях, каркасах зданий и пандусов. При возведении мостов, отделочных работах и при реконструкции зданий жилого промышленного назначения также его используют. Без швеллера нельзя представить строительство опорных колон и кровельных прогонов.

Этот металлический элемент, благодаря своей форме, способен придать конструкции дополнительную жесткость и устойчивость. Швеллер способен выдерживать большие осевые нагрузки и противостоять нагрузкам на изгиб. Сегодня выпускаются различные виды швеллеров, которые применяются в различных конструкциях. Сфера применения этого изделия зависит от его типоразмера и марки стали. Благодаря высоким несущим способностям швеллера он используется практически во всех отраслях промышленности.

Важно: по противодействию направленным вниз вертикальным нагрузкам П-образный профиль уступает только балке двутаврового сечения.

Применение:

• Архитектурное строительство: с помощью этого изделия можно создать различные конструкции. Но чаще всего его используют для создания перекрытий и армирования стен.
• Тяжелое машиностроение: в качестве элементов, которые должны выдержать значительные нагрузки. Например, балки по которым ходят краны.
• В автомобилестроении.
• В вагоностроение и судостроении.

Из-за высоких технических характеристик горячекатаный профиль нашел применение в станкостроительной отрасли. Имея хорошую прочность, швеллер выдерживает вибрацию и большие нагрузки. Он используется как элемент рамы и креплений для двигателя.

Преимущества

Экономическая выгода эксплуатации в том, что швеллер вес которого небольшой имеет высокую прочность осевого давления и на изгиб. Это позволяет изготавливать облегченные металлоконструкции. Материал хорошо поддается механической обработке и легко сваривается при монтаже. Изделие отличается простотой в монтаже и при транспортировке.

Применение профиля увеличивает срок службы конструкции из-за износостойкости материала. Удобен при проведении монтажных работ на высоте, так как из-за небольшой массы можно подавать наверх большие партии изделия. Благодаря точности размеров швеллер применять сразу без рихтовки и предварительной подгонки.

Во время производства швеллер подвергается термическому воздействию. Во время этого в кристаллической решетке металла происходит рекристаллизация, затем отжиг, который снижает внутреннее напряжение, нормализация и др. Отжиг увеличивает пластичность и вязкость и снижает твердость и прочность, а это улучшает податливость изделия механической обработке.

Профиль благодаря форме сечения имеет хорошую прочность и жесткость поэтому выдерживает большие нагрузки в течение длительного времени сохраняя свои свойства. Он противостоит воздействию влаги, устойчив к механическим повреждениям и не подвержен деформации так как в материале нет слабых мест подверженных разрушению.

Способ и материал для производства

Изготавливают профиль согласно требованиям, ГОСТ 8240-97. В качестве исходного материала для производства используют конструкционную, высокоуглеродистую и низкоуглеродистую сталь. А также применяются стали с легирующими элементами. Выбор зависит от требования к техническим характеристикам швеллера.

Во время производства профиля заготовка прямоугольной формы разогревается до необходимой температуры и подается на специальный прокатный стан. На этом агрегате происходит процесс последовательного обжатия материала вращающимися валками. Так как при изготовлении швеллера размеры становиться меньше то заготовка берется с запасом для производства.

Вначале обработке подвергается центральная часть изделия и делают ее в виде Буквы М. Затем выравнивают и полученный горячекатаный швеллер отправляют на машину для калибровки. На ней профиль доводится до точных размеров. Несмотря на трудоемкость горячий прокат имеет высокую производительность и хорошее качество.

Маркировка и виды

По способу производства швеллеры можно разделить на две большие группы:

• Горячекатаные (производится с помощью технологии горячего катания, изготавливаются по ГОСТу 19425-74).
• Гнутый (производится с помощью технологии холодного катания).

Эти два вида швеллеров имеют различные эксплуатационные характеристики и сферу использования. Визуально отличить один вид от другого можно с помощью различий их углов. У гнутого швеллера они закруглены.

Кроме такого, все швеллеры делятся по размерам, регламентируемых нормативными документами. При этом существует три категории точности их изготовления:

• «А» — высокоточная.
• «Б» — повышенная.
• «В» — обычная.

Швеллеры могут иметь различный размер. Выбор этого изделия для той или иной конструкции определяется его расстоянием от одной полки до другой. По ГОСТу оно может быть 32–115 мм. Это расстояние обозначается в номенклатурных документах цифрой. Которая стоит сразу после обозначения элемента. И также разделяются эти изделия по длине. Она обычно варьируется в диапазон 4–12 метров. Высота полок швеллера может быть от 5 до 40 см.

В зависимости от прокатки горячекатаные швеллеры делятся на серии:

• «П» — полки располагаются параллельно друг другу.
• «У» — полки с уклоном.
• «Л» — полки располагаются параллельно, но изделие относится к легкой серии.
• «С» — специальная разновидность этого изделия.

Самыми популярными видами изделий такого типа являются:

• Тип 10. Имеющее широкую сферу применение изделие, которое отличается высокими механическими качествами и характеристиками. Используется в строительстве крупных промышленных объектов.
• Тип 14. Самый популярный тип швеллера, используемого в строительстве. Используется там, где нужно совершить тяжелое армирование несущих элементов зданий и конструкций. Обладает высокими эксплуатационными характеристиками и повышенной точностью.
• Тип 16. Используется в строительстве промышленных объектов. Обладает высокой прочностью и способен справиться с серьезными нагрузками.
• Тип 20. Используется в сложных конструкциях. Там, где необходимы высокая прочность и надежность изделия. Усиливает опоры мостов и используется для усиления перекрытий в многоэтажных домах.

Преимущества горячекатаного швеллера

Главным преимуществом этого изделия является его форма. Благодаря ей он и используется там, где нужны высокие показатели жесткости. Преимущества этого вида металлопроката:

• Возможность выдержать большие силовые нагрузки.
• Устойчивость к деформации.
• Устойчивость к механическим повреждениям.

Но это металлическое изделие имеет еще одно преимущество – швеллер устойчив к коррозии.

Но есть и недостатки. Горячекатаный швеллер плохо подвергается сварке. Поэтому в сборных конструкциях, где соединение элементов происходит на сварку, используется изделие, произведенное с помощью холодного проката.

Преимущества гнутого швеллера

Производства этого вида металлопроката происходит на специальном профилегибочном станке. Парные прессующие валы с двух сторон действуют на заготовку из листового металла, придавая ей П-образную форму. С помощью современного оборудования этот процесс происходит в автоматическом режиме и имеет целый ряд преимуществ: скорость, возможность создания профиля любой формы и т. п.

В отличие от горячекатаного швеллера его гнутая разновидность обладает низким весом. Что позволяет использовать такой вид швеллера в облегченных металлоконструкциях. Низкая масса этого изделия сокращает время на его монтаж и уменьшает трудоемкость этого процесса.

Гнутый профиль используется:

• В строительстве зданий.
• При реконструкции построек.
• Вовремя проведения капитального ремонта.

Облегченные версии гнутого профиля можно использовать для сборки каркаса теплиц и возведения временных сооружений. Сферой использования этого изделия является не только строительство, но и вагоностроение, станкостроение, судостроение, автомобилестроение и т. п. С его помощью можно изготовить изделия, обладающие высоким сопротивлением нагрузкам, но обладающих небольшим весом.

Хранение и транспортировка

Хранится металлическая продукция швеллерного сечения на специальных площадках, увязанная с помощью стальной ленты или проволоки. Ее отгружают по весу или погонным метрам. Готовая к отгрузке продукция может иметь ржавчину согласно указанным в ГОСТе нормам. Перевозка швеллеров производится в кузове открытого типа, фургоне или полувагоне.

Двутавр или швеллер?

Выбор в пользу того или иного металлопроката основывается на сфере его применения. По прочности двутавр существенно обходит швеллер. Выступающие с двух сторон полки лучше распределяют вес и способны выдержать значительные нагрузки. При сильных нагрузках на швеллер возникают силы, которые его стремятся скрутить. Чего при использовании двутавра быть не может.

При сравнении этих видов металлопроката одного типоразмера, толщины стенок и размеров полок, с нагрузкой, действующей перпендикулярно их оси, то П-образный профиль окажется прочнее. Это обусловлено его формой. Расположенные в одну сторону полки делают так, что центр тяжести выходит за его поперечное сечение и смещен в сторону торцов. В то время как у двутавра он находится ровно посередине.

Отсюда следует, швеллер обладает лучшим сопротивлением на боковые нагрузки, а двутавр — осевым сопротивлением.

Какой профиль выбрать?

Все зависит от конструкции, в которой будет использоваться изделие. Двутавры часто используются в качестве несущих конструкций. В то время как швеллеры более универсальны. Что делает их сферу использования более широкой. Их, в отличие от двутавров можно использовать в качестве элементов автомобилей или морских судов.

Швеллеры, благодаря выступающим только с одной стороны полкам, можно использовать в различных строительных конструкциях. По сути, в некоторых конструкциях они могут даже использоваться как альтернатива двутаврам. Тогда как обратная замена не всегда целесообразна. Особенно, в легких конструкциях.

Алюминиевый швеллер

Отдельно нужно сказать про алюминиевый швеллер. Это изделие, имеющее «традиционный» профиль, но изготовленное из алюминия. Этот металл позволяет еще больше снизить вес швеллера и дает этому изделию такую сферу применения, где конструкции должны иметь малый вес.

П-образный алюминиевый профиль может быть:

• Изготовлен технологии горячего прессования без закалки.
• Изготовлен технологией горячего прессования с закалкой.
• Подвергнутый старению после закалки.
• Подвергнутые отжигу.

Алюминиевый швеллер неплохо справляется с нагрузками, устойчив к изгибам и противостоит деформации на кручение. Он может использоваться там, где нет высоких нагрузок. В отличие от стали, алюминий никак не контактирует с воздухом и водой. А значит ему не страшна коррозия. В отличие от алюминиевой трубы, швеллер из этого материала способен выдерживать те же нагрузки, но существенно снижает вес конструкции.

Алюминиевый аналог стального швеллера используется не только в строительстве, но и в отделке фасада зданий. Поэтому, кроме своих высоких характеристик, он должен обладать привлекательным внешним видом. А для того чтобы алюминиевый сплав не потерял своих эстетических качеств, его покрывают анодно-оксидной пленкой.

Заключение

Швеллер – это такое изделие из металла, которое имеет огромную сферу использования. Для выбора необходимого типа этого изделия для своих нужд необходимо рассчитать возможные нагрузки, под которыми будет находиться этот конструктивный элемент. Расчет сложных конструкций должен выполняться только профессионалами. Даже одна ошибка может привести к серьезным последствиям.

Изготовленные на заказ холоднокатаные и холоднотянутые металлические профили

Rathbone Precision Metals, Inc. является производителем прецизионных холоднокатаных и холоднотянутых профилей, изготовленных из широкого спектра сплавов, включая углеродистую сталь, автоматную сталь, легированную сталь, нержавеющую сталь. , никелевых сплавов, жаропрочных сплавов, а также латунных и медных сплавов.

Наши профили имеют площадь поперечного сечения, которая соответствует кругу диаметром от 0,032 до 2000 дюймов. В зависимости от площади поперечного сечения профиля, конфигурации профиля и требований заказчика, мы поставляем эти профили в самых разных формах, включая бухты с промежуточным весом и блинчатой ​​намоткой, прутки точной и произвольной длины, распилы с заусенцами и без заусенцев, а также детали адиабатического среза для требований большего объема. Минимальное количество мельницы может составлять всего 300 фунтов. хотя мы открыты для переговоров о возможных меньших количествах.

Прецизионные средства управления холодным волочением позволяют нам предлагать линейные допуски на размеры в диапазоне от нашего стандартного +/- 0,002 дюйма до дополнительного +/- 0,0005 дюйма. Для холоднокатаных профилей мы предлагаем стандартные допуски на размеры +/- 0,002 по толщине и +/- 0,005″ по ширине.

Чтобы узнать больше о преимуществах холоднотянутых и холоднокатаных профилей для вашего производства, свяжитесь с Rathbone сегодня.

Портфолио

• Газовый ключ из холоднотянутой легированной стали для огнестрельного оружия
• Уплотнение турбины из холоднокатаной стали для электроэнергетики
• Профиль шестерни из холоднотянутой углеродистой стали для тяжелой промышленности
• Холоднотянутые ортопедические стержни из нержавеющей стали для медицинской промышленности
• Запас лопаток турбины из холоднокатаной нержавеющей стали для электроэнергетики
• Крыльчатка из холоднотянутой стали для промышленного применения
• Удерживающий сегмент прокладки трубы TrimRite® холодной вытяжки для производства водопроводных труб
• Уплотнительная лента из холоднокатаной нержавеющей стали для энергетики
• Профиль шестерни из холоднотянутой стали для автомобильной промышленности
• Холоднотянутая вставка каретки для индустрии линейных перемещений

Т-образный штифт из холоднотянутой стали

• для автомобильной промышленности

Холоднокатаный и холоднотянутый металл на заказ

Процессы

Холоднокатаный
Холоднотянутый
Правка прутка
Прутки произвольной длины
Прутки точной длины
Нарезанные на куски

Стрижка на куски по длине
Катушки с улавливаемым грузом
Рулоны/катушки с поперечной намоткой
Катушки с намоткой в ​​виде блина
Адиабатическая резка
Высокая скорость, большой объем

Материалы

Низкоуглеродистая сталь
Высокоуглеродистая сталь
Автоматная сталь
Легированная сталь
Нержавеющая сталь серии 300
Нержавеющая сталь серии 400
Нержавеющая сталь дисперсионного твердения (PH)

Медь
Латунь
Никелевые сплавы
Жаропрочные сплавы
Инструментальная сталь
Бронза
Никель-медь

Поперечные сечения

0,032 до 2 в

Линейный допуск (+/-)

0,0005 в

Стандарт Допуск угла/скругления

0,015 дюйма

Дополнительное отклонение угла/скругления

0,005 в

Стандартная обработка поверхности

125 Ра

Дополнительная отделка поверхности

40 Ра

Ограничения по размеру

Зависит от конфигурации

Стандартный допуск прямолинейности

0,020 дюйма/фут всего

Опциональный допуск на прямолинейность

0,005 дюйма/фут

Характер

Как натянуто или прокатано
Снятое напряжение

Отожженный
Термообработанный

Максимальное полное/частичное обезуглероживание

В соответствии с требованиями заказчика

Стандартная длина стержня

от 8 до 14 футов

Точная длина стержня

в наличии

Обрезанные концы

Деформированный защемленный срез
Срезной срез
Спиленный срез

Морские контейнеры

Деревянные ящики Reddi-Crate™
(международные стандарты)

Катушки
Ленточные связки

Диапазон значений твердости

Углерод HRB 75 до HRB 95
Сплав HRB 90 до HRC 28

Нержавеющая сталь от HRB 90 до HRC 25
Медь и латунь от HRB 60 до HRB 85

Проверки контроля качества

Система видеоизмерений
30-дюймовые оптические компараторы

Твердомеры
Профилометр

Приложения

Gears
Splines
Линейные руководства
Насосы
СИСТЕМЫ ПАЛКОКА И ЗАБОРОЖКИ
СЕГМИИ ПРОФИЛЬНЫХ ДЛЯ ТРУБОВЫХ КЛОКЕЙ
ДЕРЕВОДНЫЕ ТОВЕРИТЕЛЬНЫ

Сушильные барабаны
Турбинный ковш
Уплотнительная полоса
Катушки клиньев
Распорные стержни
Шпоночные стержни
Кулисные муфты
Обоймы подшипников
Направляющие
Ножницы
Соленоидные плунжеры
Компоненты огнестрельного оружия

Промышленный фокус

Производство электроэнергии
Огнестрельное оружие
Компьютер
Медицина
Разведка нефти
Газон и сад

Автомобильная
Подшипниковая промышленность
Аэрокосмическая
Коммерческая
Бумага и целлюлоза

Отраслевые стандарты

Сертифицированная ISO СМК

Объем производства
(зависит от наличия сырья)

Минимальные и более высокие
Доступны меньшие количества

Форматы файлов

AutoCAD
Бесконечная графика
IGES

ШАГ
PDF

Холоднокатаные изделия | Tata Steel в Европе

введение

В сочетании с постоянным качеством наш широкий ассортимент продукции предоставляет вам возможности для оптимизации ваших продуктов и процессов.

Преимущества нашего холоднокатаного проката:

• постоянное и надежное качество конечного продукта
• более легкие и прочные изделия
• воспроизводимая, безотказная обработка
• максимальная производительность, сокращение количества отходов и переделок

Применение

• Ванны
• Конструкции и строительные компоненты
• Бытовые приборы, электротовары
• Барабаны и сосуды под давлением
• Сырье для цинкования и электролитического покрытия
• Радиаторы, мебель
• Трубы и профили

Основные продукты

• Ymvit ^® Эмалированная сталь
• RADECOL – высокопрочная сталь, изготовленная специально для стальных панельных радиаторов

Обзор

Ручной

Холоднокатаный

Обзор

Марки

Семейства и марки холоднокатаной стали, предлагаемые Tata Steel , включают передовые высокопрочные стали, высокопрочные стали, конструкционные стали и марки для эмалирование и формовка.

Поставка – условия продукта

Поставляем холоднокатаный прокат в следующих состояниях:

• отожженный и дрессированный
• полный жесткий
• листы, диски и широкий рулон

Tata Steel производит холоднокатаную и отожженную полосу с использованием процессов непрерывного отжига (CA) или периодического отжига (BA)
.

Загрузить

Руководство

Холоднокатаный

Загрузить:

Холоднокатаный: Сталь для штамповки
Серия CAPL

Cold-rolled: Ymvit for enamelling
Ymvit range

Cold-rolled: High-strength steel
Radecol range

Cold-rolled: AHSS-UHSS
Automotive webpage

Cold-rolled: Конструкционная сталь
Ассортимент CAPL

Буклет с каталогом полосовой продукции
Каталог полосовой продукции и услуг 2018
Это версия в формате pdf последнего выпущенного печатного буклета.

ПРОДАЧНЫЕ ПРОДАЖИ И УСЛУГИ

Английский
Продукты полосовых изделий, производимые в IJMuiden
Стрип.
Ленточные изделия, произведенные в Эймейдене

Семейства холоднокатаных изделий

Наружные

Сталь для штамповки

Сталь для штамповки

Холоднокатаная сталь для холодной штамповки и глубокой вытяжки доступна в различных марках. Каждый сорт предназначен для конкретных применений, что позволяет вам выбрать наилучшую сталь для вашего продукта.

Наша формовочная сталь доступна в различных вариантах ширины до 2050 мм и толщины до 3 мм. Это дает возможности для сокращения отходов и максимизации выхода. Эти продукты изготавливаются с использованием одного из двух технологических маршрутов:

• непрерывный отжиг (CA)
• периодический отжиг (ВА)



Внешний

Сталь для эмалирования

Ymvit

Холоднокатаная сталь Ymvit ^® компании Tata Steel для эмалирования обеспечивает преимущества конечного продукта и процесса, включая превосходную адгезию покрытия и надежную глубокую вытяжку. Марки Ymvit Ultra обеспечивают идеальную адгезию покрытия и повышенную стойкость к кипению угля и рыбьей чешуе.

Область применения: формы для выпечки, барбекю, мебель для ванных комнат, теплообменные панели, фотогальванические солнечные панели, бытовая техника, белые доски для раковин и стеновые панели.

Внешний

Высокопрочная сталь

Высокопрочная сталь

Tata Steel предлагает ряд холоднокатаных сталей для применений, требующих высокой прочности без потери веса. Ассортимент включает микролегированные, рефосфорированные и углеродомарганцевые высокопрочные стали в холоднокатаном состоянии без покрытия. Эти стали идеально подходят для изготовления прочных тонколистовых изделий.

Наши марки Radecol ^®  разработаны специально для стальных панельных радиаторов, обеспечивая более высокую прочность и улучшенную однородность формы.

Внешний

Усовершенствованная и сверхвысокопрочная сталь

Усовершенствованная и сверхвысокопрочная сталь

Для получения дополнительной информации о улучшенных и сверхвысокопрочных сталях посетите наш автомобильный каталог.

Внешний

Конструкционная сталь

Конструкционная сталь

Наша холоднокатаная конструкционная сталь подходит для широкого спектра применений.

Обладает гарантированной минимальной прочностью и обеспечивает хорошую свариваемость для простоты обработки.

Применение

• Бытовая техника
• Мебель
• Трубка
• Стеллажи и полки
• Сосуды под давлением

Сопутствующие товары и услуги

Сопутствующие товары и услуги от Tata Steel

Сталь с гальваническим покрытием

В Tata Steel Plating мы тесно сотрудничаем с нашими клиентами, чтобы найти экономически эффективные решения технических задач.



Сервисные центры

Разветвленная дистрибьюторская сеть Tata Steel является второй по величине в Европе. Эти нижестоящие предприятия обеспечивают обработку, обслуживание, распространение и поддержку продаж для своих клиентов на всей территории

Китай Стальная плита и производитель усилителей, Стальной лист, Поставщик тяжелой стальной плиты

Рулон с цветным покрытием (PPGI) и оцинкованный гофрированный стальной кровельный лист

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Нержавеющая сталь

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Стальной лист и стальная катушка и стальная полоса

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Рекомендуется для вас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/завод, Торговая компания
	Деловой диапазон:	Производственное и перерабатывающее оборудование, металлургия, добыча полезных ископаемых и энергетика
	Основные продукты:	Стальная пластина и усилитель , Стальной лист , Тяжелая стальная пластина , Карбон и усилитель , Пластина из низколегированной стали для. ..

Wugang Chang Yu Long Industry And Trade Co., Ltd. Ранее известная как Wugang Hongxing Metal Material Co., Ltd. Она была основана в 2002 году и в основном работает с Wusteel, Ansteel, Xinsteel., Xiangsteel Wuhansteel, Anshansteel Tiansteel Nansteel, XingCheng Steel. и много качественной продукции известных отечественных производителей. Наши продукты в основном содержат низколегированную и высокопрочную стальную плиту, плиту из углеродистой стали, стальную плиту из легированной стали, стальную плиту для болтов и сосудов под давлением, мостовую плиту, …

Просмотреть все

Доска объявлений

1 Товар

Сертификат проверенных поставщиков

Отправьте сообщение этому поставщику

* От:

* Кому:

г-н Ян

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?

 Опубликовать запрос на поставку сейчас

Слишком жарко или слишком холодно? Имеет ли это значение в производстве стали? Горячекатаная и холоднокатаная сталь

Толщина, прочность и твердость металлов зависят от того, во что металл будет формироваться и в конечном итоге использоваться потребителями. Существуют сотни различных марок, толщин и прочностей нержавеющей стали, которые создаются путем сплавления различных элементов (например, хрома с никелем для железа и углеродистых продуктов, устойчивых к коррозии).

Прочность нержавеющей стали является преимуществом во многих областях применения, но недостатком добавления упрочняющих сплавов является плохая обрабатываемость, что означает, что материал трудно резать и он изнашивает инструменты. Опять же, при производстве стали необходимо учитывать технические характеристики конечного продукта, чтобы обеспечить использование соответствующего оборудования и технологий на протяжении всего процесса.

В чем разница между горячекатаной и холоднокатаной сталью? Обработка материала на стане холодной прокатки помогает уменьшить толщину, повысить прочность и улучшить качество поверхности. Современные станы холодной прокатки способны с помощью рентгеновского толщиномера добиться высокой скорости производства листовой стали, отвечающей множеству требований по толщине и однородности. Толщиномеры обнаруживают и корректируют отклонения в толщине в режиме реального времени, чтобы получить стальную полосу высокого качества.

Горячая прокатка стали происходит при очень высоких температурах, превышающих температуру рекристаллизации материала, с получением пластичных листов, которым можно придать различные формы. В процессе производятся очень длинные листы, которые затем скручиваются в рулоны. Тем не менее, сталеплавильный стан горячекатаной полосы повсеместно считается одной из самых суровых сред для технологических контрольно-измерительных приборов и датчиков, но по мере увеличения скорости материала и температуры возрастает важность значений измерений.

Рентгеновские датчики веса и толщины металлического покрытия используются для точных измерений в режиме реального времени, чтобы убедиться, что нержавеющая сталь соответствует техническим требованиям, независимо от того, подвергается ли сталь горячей или холодной прокатке. Стереоскопические рентгеновские профилометры могут определять как профиль поперечной толщины, так и физическое положение полосы в пространстве. Используя узкий веерный рентгеновский луч для измерения полосы, система может регистрировать высоту каждой точки полосы во временной области, а также можно рассчитать плоскостность или форму полосы.

Хотите узнать больше о горячей и холодной прокатке стали? Вот пять наших лучших статей, посвященных процессам прокатки горячей и холодной прокатки:

Как улучшить управление работой стана горячей прокатки

В этой статье рассматриваются некоторые проблемы производства листового металла, которые могут возникнуть при работе стана горячей прокатки. Получение одинаковых свойств от рулона к рулону является сложной задачей из-за тепла и скорости, связанных с обработкой. Чтобы обеспечить однородность продукции, станам горячей прокатки нужны надежные, воспроизводимые данные управления технологическим процессом для выявления операционных проблем; нестандартный и нестандартный продукт приводит к понижению качества или даже к списанию рулонов. Стереоскопические рентгеновские профилометры могут определять как профиль поперечной толщины, так и физическое положение полосы в пространстве.

Подробнее >>

Холодноформованная сталь встряхивает строительные конструкции

Холодная прокатка — это процесс формовки металла, при котором лист металла продавливается парой валков для уменьшения толщины, повышения прочности и улучшения качества поверхности. Процесс холодной прокатки происходит при температуре окружающей среды, ниже температуры рекристаллизации стали. Этот процесс изменяет механические свойства стали для производства однородной, легкой стали с высоким отношением прочности к весу. Холодногнутая сталь также проста в изготовлении, транспортировке и установке; влаго-, огнестойкий, износостойкий и коррозионностойкий; и это энергоэффективно.

Читать дальше >>

Вы тратите впустую дорогой материал для стального покрытия?

Лакокрасочный материал дорог, и при неправильном нанесении он вместе со сталью, которую он покрывает, будет потрачен впустую. Системы измерения покрытия используются для проверки того, что покрытие соответствует спецификациям, но когда эти приборы расположены вдали от производственной линии, неэффективность процесса может оставаться незамеченной в течение нескольких часов после завершения производства, после чего целые рулоны должны быть утилизированы. Чтобы предотвратить потери материала и повторную обработку, идеальное место для прибора для измерения веса покрытия — он-лайн, где он может сканировать всю полосу и обеспечивать обратную связь в режиме реального времени. Эти данные измерений можно использовать для точной настройки параметров процесса для улучшения однородности покрытия, оптимизации использования сырья, контроля энергопотребления и повышения выхода продукции. Технологии бесконтактных датчиков, используемые в инструментах для измерения покрытия в режиме реального времени , включают рентгенофлуоресцентный (XRF) и инфракрасный спектр полного спектра (FSIR).

Подробнее >>

Поддержание качества размеров на стане горячей прокатки

Существует множество производных современных станов горячей прокатки, от многоклетевых до реверсивных станов Стеккеля и прямого литья, но конечной целью всегда является получение рулон с однородными механическими и размерными свойствами от головы до хвоста и от края до края. Усовершенствованные алгоритмы управления технологическим процессом используют сотни переменных от различных датчиков и приводов, чтобы максимизировать выход продукции высшего качества с каждой тонны проката. Начиная с механических свойств марки стали, между каждой клетью измеряются натяжение и температура полосы, датчики давления измеряют силу обжатия, а лазерные измерители скорости измеряют линейную скорость, которая отслеживает массовый расход для использования в контурах управления с обратной и прямой связью. . В конце стана перед моталкой полосы используется одновременный профильный калибр для подтверждения того, что произведенная полоса соответствует жестким допускам по размерам, требуемым на рынке.

Подробнее >>

Сталь поднимается на новый уровень

В дополнение к холодногнутой стали, которая делает возможным строительство этих удивительных сооружений, внутри этих зданий используются тонны других стальных изделий. Холоднокатаный, оцинкованный и другой листовой прокат используется для изготовления вентиляционных каналов, противопожарных дверей и офисной мебели. Современные станы холодной прокатки способны обеспечить высокую скорость производства листовой стали, отвечающей различным требованиям по толщине и однородности, с помощью рентгеновского толщиномера.

Читать дальше >>

Придерживайтесь спецификаций, чтобы знать, какой процесс лучше – горячая или холодная прокатка, и используйте калибры для подтверждения толщины и других измерений. Это самый простой способ гарантировать, что конечный продукт будет идеальным.

Институт стальных окон – Спецификации/установка

ОКНА ИЗ ЦЕЛЬНЫХ ГОРЯЧЕКАТАНЫХ ПРОФИЛЕЙ

Материал

Эти окна изготовлены из цельных стальных профилей, которые были горячекатаны из новой стальной заготовки в тщательно разработанные профили или формы для формирования рамы. агрегаты и вентиляторные агрегаты. Существует четыре типа горячекатаных стальных окон, которые определяются и классифицируются по весу на линейный фут комбинированной рамы и вентиляционных элементов. Категории: Легкий средний — 2.0; Стандарт Промежуточный — 3,0; Тяжелый средний — 3,5; Тяжелый кастом — 4.2.

Конструкция

A. Секции оконной рамы и вентиляционных окон должны быть цельными, цельными с сварными и зачищенными углами.

B. Фланцы, формирующие контактные поверхности, должны быть прокатаны за одно целое с секциями, чтобы обеспечить плотный контакт как с внутренними, так и с внешними точками закрытия.

C. Вентиляторы с уплотнителем.

1. Все работающие окна должны быть снабжены уплотнителями, чтобы при испытании в закрытом и запертом положении в соответствии с ASTM E-283 перед отправкой с завода инфильтрация воздуха не превышала 0,37 кубических футов в минуту на фут трещины. длина при воздействии перепада давления через окно в 6,24 фунта на квадратный фут, что соответствует скорости ветра 50 миль в час.

2. Все работающие окна должны быть снабжены уплотнителями, чтобы при испытании в закрытом и запертом положении в соответствии с ASTM E331 вода не проникала в течение 15 минут, когда через окно действует скорость потока 5 галлонов/час. ./кв. футов с перепадом давления через окно в 2,86 PSF.

D. Вентиляторы без уплотнителя.

1. Металлические контакты между вентиляторами без уплотнителя и рамами, когда вентиляторы закрыты и заблокированы перед отправкой с завода, должны быть следующими:

а. В боковых вентиляторах должно быть невозможно свободно (без усилия) ввести стальной щуп шириной 2 дюйма и толщиной 0,020 дюйма между внутренними контактами более 40 % таких контактов.

б. В проектируемых вентиляторах должно быть невозможно свободно (без усилия) ввести стальной щуп шириной 2″ и толщиной 0,031″ между более чем 40% таких контактов.

в. Вышеизложенное ограничивает проникновение воздуха максимум до 1 куб. футов в минуту на погонный фут длины трещины при воздействии на окно перепада давления в 1,56 фунта на квадратный фут, что соответствует скорости ветра 25 миль в час.

д. Стержни, за исключением случаев, когда они прерываются вентиляторами, должны быть заблокированы и непрерывны от верха до порога и от косяка до косяка, за исключением того, что стержни в одном направлении могут быть прерывистыми, если они надежно приварены в месте пересечения. Барабанные стержни должны быть покрыты шипами и заклепками или прочно приварены к их внешним рамам.

эл. Внешние элементы рамы должны иметь неравнополочную конструкцию с перекрытием каменной кладки не менее чем на 1/2 дюйма. Для удовлетворения особых условий внешние элементы рамы могут иметь равные полки или равные полки с прикрепленными сплошными ребрами.

ф. Производитель поставит капельный элемент над всеми открытыми вентиляторами с боковыми петлями. Нижний элемент рамы по периметру для выдвижных и боковых навесных вентиляторов должен иметь дренажные отверстия или вырезы, ведущие наружу.

Промышленные окна

Материал

Основные элементы должны быть из горячекатаной новой стальной заготовки. Эти элементы должны иметь номинальную глубину 1–3/8 дюйма, за исключением того, что могут использоваться элементы номинальной глубины 1–1/4 дюйма при условии, что углы рамы и вентилятора сварены. Опорные планки должны быть непрерывными от головы до подоконника и от косяка до косяка. Секции должны иметь номинальную толщину 1/8 дюйма. Применяемые атмосферостойкие элементы должны быть изготовлены из горячекатаной или холоднокатаной низкоуглеродистой стали номинальной толщиной 0,060 дюйма.

Максимальные размеры вентиляционных отверстий

Только промышленные выступающие и поворотные окна. Рекомендуемые максимальные размеры вентиляторов должны составлять 5 футов 0 дюймов в ширину и 2 фута 8 дюймов в высоту с вертикальными опорами в вентиляторах, как показано на стандартных типах. Размеры берутся от центра к центру перемычек неподвижных стержней, обрамляющих вентиляторы.

Конструкция

Элементы каркаса должны быть жестко сварены или заблокированы в местах соединений с точной и плотной посадкой. Сварные швы должны быть зачищены на атмосферостойких контактных поверхностях и на открытых поверхностях всех окон. Стеклянные фальцы должны иметь высоту не менее 5/16″ и предусматривать внутреннее остекление. Конструкция рамы должна предусматривать установку москитных сеток между проветривателями и решеткой.

Вентиляторы

а. Промышленные запроектированные окна. См. запроектированные окна.

б. Створчатые окна — см. створчатые окна.

в. Горизонтально-поворотные — Вентиляторы должны поворачиваться номинально на 2 дюйма выше своего центра. Они должны иметь запирающие устройства в соответствии с требованиями проекта. Петли должны быть торцевыми или шарнирными. Стандарт производителя из стали, железа или литого под давлением металла. Цепи должны работать на шкивах, направляющих кронштейнах или роликах и быть снабжены клиньями или планками для удерживания вентиляторов открытыми в любом желаемом положении.0005

Mullions

См. Аксессуары

Диаграмма сравнения с горячими свернутыми сталью

Нажмите на увеличение изображения

Фиксированный, проект, проект, боковой подвешенный и боковой грандиозный каменщик
3

.

ЧАСТЬ 1 – ОБЩИЕ СВЕДЕНИЯ

Включенные работы

Отделка и установка окон из горячекатаной стали, как показано на чертежах контракта. Работы должны включать, но не ограничиваться стальными окнами (неподвижными, проектируемыми, проектируемыми, боковыми или боковыми), запорами, отделкой, анкерами и заводской отделкой (при необходимости).

Связанные работы

1. Стекло, остекление и материалы для остекления: Раздел 08800
2. Герметизация и герметизация по периметру: Раздел 07900
3. Прочие конструктивные элементы: Раздел 05500

Обеспечение качества, эксплуатационные требования
Окна с уплотнителями должны соответствовать следующим стандартам или превосходить их:

Испытание на проникновение воздуха

ASTM E283-04(2012) – Максимальная инфильтрация воздуха
0,37 CFM/FT длины трещины с перепадом давления на окнах 6,24 PSF (50 миль в час).

Испытание на проникновение воды

ASTM E331-00(2016) – Отсутствие проникновения воды в течение 15 минут, когда на окно действует скорость потока 5 галлонов/час/кв.фут. с перепадом давления 2,86 фунтов на квадратный фут (33 мили в час).

Структурные требования

ASTM E330-14 — Испытано на применимое расчетное давление, указанное в работе.

Секции без уплотнителей должны соответствовать только конструктивным требованиям.

Предоставление материалов

Предоставление рабочих чертежей, на которых показаны окна и детали установки, включая крепление, крепление и рекомендуемые методы герметизации. Показать размеры фасадов с размерами проемов и окон. По запросу предоставьте отчеты об испытаниях для всех соответствующих стандартов.


ЧАСТЬ 2 – ПРОДУКЦИЯ

Утвержденные производители
Окна должны предоставляться производителем и/или дистрибьютором стальных окон, продукция которого соответствует техническим характеристикам Института стальных окон, изложенным в настоящем документе или действующим время от времени.

Материалы

A. Секции рамы и вентилятора должны быть изготовлены из горячекатаной стали из специально изготовленных профилей.
Б.
Окна должны определяться минимальным общим весом внешней рамы и вентиляционных элементов в фунтах. за погонный фут
Удалить списки ниже, не обязательные:

1. Легкий Промежуточный: 2.0
2. Стандарт Промежуточный: 3.0
3. Тяжелый средний: 3,5
4. Тяжелый пользовательский: 4.2

C. Секции рамы или вентилятора должны иметь следующие минимальные размеры по глубине спереди и сзади:

Удалить перечисления ниже, не обязательно:

1. Светлый Промежуточный: 1 дюйм
2. Стандартный промежуточный: 1-1/4″
3. Тяжелый промежуточный: 1-5/16″
4. Тяжелый пользовательский: 1-1/2 дюйма

D. Стержни обоймы должны быть изготовлены из горячекатаной стали из специально изготовленных профилей.
E. Штапики для остекления должны быть изготовлены из экструдированного алюминия или стали.
F. Утеплитель должен быть изготовлен из экструдированного винила, EPDM или силикона.
G. Оборудование должно быть следующим:

Удалить перечисления ниже, не обязательно:

1. Проект-В
   а. Вентиляторы должны быть подвешены либо на стальных балансирах, либо на усиленных четырехстержневых петлях из стали или нержавеющей стали, расположенных на каждом косяке.
   б. Бронзовый кулачковый фиксатор или пружинные защелки, расположенные по средней линии верхней направляющей вентилятора.
2. Проект-аут
   а. Вентиляторы должны быть подвешены либо на стальных балансирах, либо на усиленных четырехстержневых петлях из стали или нержавеющей стали, расположенных на каждом косяке.
   б. Бронзовая кулачковая застежка, расположенная по средней линии нижней направляющей вентилятора.
3. Боковые выдвижные створки
   а. Вентиляторы должны подвешиваться на петлях из стали, ковкого чугуна или алюминиево-бронзовых со штифтами и втулками из цветных металлов. Петли должны быть закрытыми или раздвижными.
   б. Застежка из бронзы, расположенная по средней линии косяка.
   в. Дополнительный бронзовый или литой роторный привод должен быть расположен на подоконнике.
4. Боковая подвесная створка
   а. Вентиляторы должны подвешиваться на стальных, ковких чугунных или алюминиево-бронзовых петлях со штифтами и втулками из цветных металлов. Петли должны быть закрытыми или раздвижными.
   б. Застежка из бронзы, расположенная по средней линии косяка.
5. Сетка от насекомых
   а. Рамы москитных сеток должны быть изготовлены из гальванизированной или нержавеющей стали толщиной не менее 0,032 дюйма или из формованного или экструдированного алюминия толщиной не менее 0,040 дюйма.
   б. Экраны должны быть заменены тканью размером 18 x 16 меш из алюминия или стекловолокна. Номинальный диаметр полотна должен быть не менее 0,011 дюйма для алюминия.

Изготовление

A. Изготовление окон в соответствии с утвержденными заводскими чертежами.
Б. Секции рамы и вентилятора должны быть сплошными цельными секциями, а углы должны быть сварены и зачищены.
C. Фланцы, образующие контактные поверхности, должны быть прокатаны за одно целое с секциями, чтобы обеспечить плотный контакт как с внутренними, так и с внешними точками контакта.
D. Стержни обоймы должны быть заблокированы и непрерывны от вершины до порога и от косяка до косяка, за исключением того, что стержни в одном направлении могут прерываться, если они надежно приварены в месте пересечения.
E. Все окна должны быть рассчитаны на внутреннее (или наружное) остекление.

Удалить перечисления ниже, не обязательно:

1. Проект-В
   а. Обеспечьте два кулачковых крепления или пружинные защелки для вентиляционных отверстий шириной более 4 футов 8 дюймов.
2. Проект-аут
   а. Обеспечьте два кулачковых крепления для вентиляционных отверстий шириной более 4 футов-8 дюймов.
   б. Если кулачковая застежка вентилятора находится на высоте более 6 футов — 6 дюймов над уровнем пола, должны быть предусмотрены приспособления, предназначенные для работы на мачте.
3. Боковая подвесная створка

   а. На каждый вентилятор должны быть установлены две петли, за исключением вентиляторов высотой более 5 футов-6 дюймов, которые должны быть снабжены тремя петлями.
   б. Должна быть предусмотрена одна кулачковая застежка на каждый вентилятор, за исключением того, что для вентиляторов высотой более 5 футов — 6 дюймов должны быть предусмотрены двухточечные кулачковые застежки.
4. Боковая подвесная створка
   а. На каждый вентилятор должны быть установлены две петли, за исключением вентиляторов высотой более 5 футов-6 дюймов, которые должны быть снабжены тремя петлями.
   б. Должна быть предусмотрена одна кулачковая застежка на каждый вентилятор, за исключением того, что для вентиляторов высотой более 5 футов-6 дюймов должны быть предусмотрены двухточечные кулачковые застежки.

G. Сетки от насекомых

1.
При необходимости должны быть предусмотрены экраны с откидными или раздвижными калитками.
2.
Проволочное полотно должно удерживаться в натянутом состоянии съемными шпонками.
3.
Экраны должны сниматься с окна и удерживаться зажимами.

H. После сборки окна должны быть предварительно обработаны, покрыты эпоксидной смолой или оцинкованы с последующей стандартной отделкой производителя.

ЧАСТЬ 3 – ИСПОЛНЕНИЕ

Осмотр
A. Оконные проемы должны соответствовать деталям и размерам, указанным на утвержденных заводских чертежах.
B. Условия, которые могут неблагоприятно повлиять на установку окна, должны быть устранены Генеральным подрядчиком до начала установки.

Установка
A. Окна, указанные в этом разделе, должны устанавливаться опытным персоналом.
Б. Установить окна в строгом соответствии с утвержденными заводскими чертежами.
C. Установите окна вертикально, ровно и точно по линии, без перекосов, перекосов рам или вентиляторов.
D. Надежно закрепите агрегаты на окружающей конструкции с помощью разрешенных крепежных элементов.
E. Внешние стыки между окнами, отделкой и стойками должны быть должным образом герметизированы водонепроницаемым герметиком и аккуратно заострены.
F. При необходимости прикрепите оборудование вентилятора и отрегулируйте вентиляторы, чтобы они работали плавно, без перекручивания и были устойчивы к атмосферным воздействиям в закрытом состоянии и на защелках.
G. Любая потертая поверхность отделки окна должна быть очищена и подкрашена воздушно-сухой краской, одобренной и предоставленной изготовителем окна, в цвете, соответствующем заводской отделке.

Очистка
A. Генеральный подрядчик несет ответственность за защиту окон и сопутствующих материалов во время хранения на рабочем месте, а также во время и после установки.
B. Установщик окон должен оставить поверхность окна чистой после установки.
C. Любая защита, необходимая для очистки материалов, прилегающих к окнам, является обязанностью Генерального подрядчика.

ПРОТИВОПОЖАРНЫЕ – СТАЦИОНАРНЫЕ, ВЫДВИГАЕМЫЕ, ВЫДВИГАЕМЫЕ, БОКОВО-ВЫВИСНАЯ Створка, БОКОВО-ВЫВИСНАЯ Створка

ЧАСТЬ 1 – ОБЩИЕ СВЕДЕНИЯ

Включенные работы
Отделка и установка огнестойких окон из горячекатаной стали, как показано на чертежах контракта. Работы должны включать, но не ограничиваться стальными окнами (неподвижными, проектируемыми, проектируемыми, боковыми или боковыми), запорами, отделкой, анкерами и заводской отделкой (при необходимости).

Связанные работы
A. Стекло, остекление и материалы для остекления: Раздел 08800
B. Герметизация и герметизация по периметру: раздел 079.00
C. Прочие структурные элементы: Раздел 05500

Обеспечение качества, эксплуатационные требования
Окна с уплотнителями должны соответствовать следующим стандартам или превосходить их:

Испытание на проникновение воздуха

ASTM E283-04(2012) – Максимальная инфильтрация воздуха
0,37 CFM/FT длины трещины с перепадом давления на окнах 6,24 PSF (50 миль в час).

Испытание на проникновение воды

ASTM E331-00(2016) – Отсутствие проникновения воды в течение 15 минут, когда на окно действует скорость потока 5 галлонов/час/кв.фут. с перепадом давления 2,86 фунтов на квадратный фут (33 мили в час).

Структурные требования

ASTM E330-14 — Испытано на применимое расчетное давление, указанное в работе.

Секции без уплотнителей должны соответствовать только конструктивным требованиям.

Маркировка огнестойкости
А.
NFPA 257-2017 – Стандарт испытаний на огнестойкость для окон и стеклянных блоков, 45-минутная оценка.
Б.
NFPA 80-2016 – Стандарт для противопожарных дверей и противопожарных окон.

1. Максимальный размер проема 84 квадратных фута, ни один из размеров не превышает 12 футов
   если иное не проверено. При установке нескольких блоков расстояние между незащищенными вертикальными стальными стойками не должно превышать 6 футов, если не проверено иное.
2. Максимальная открытая площадь стекла для проволочного стекла с маркировкой 1/4 дюйма составляет 1296 квадратных дюймов, при этом размеры не превышают 54 дюймов, если не проверено иное.
3. Каждый вентилятор должен быть оснащен самозакрывающимся устройством, позволяющим закрыть вентилятор в случае пожара.

C. Каждое окно должно иметь маркировку огнестойкости 3/4 часа.

Предоставление документов
Предоставление рабочих чертежей с изображением окна и деталей установки, включая анкеровку, крепление и рекомендуемые методы герметизации. Показать размеры фасадов с размерами проемов и окон. По запросу предоставьте отчеты об испытаниях для всех соответствующих стандартов.

ЧАСТЬ 2 – ПРОДУКЦИЯ

Утвержденные производители
Окна должны предоставляться производителем и/или дистрибьютором стальных окон, продукция которого соответствует техническим требованиям Института стальных окон, изложенным в настоящем документе или действующим время от времени. .

Материалы
A. Секции рамы и вентилятора должны быть изготовлены из горячекатаной стали из специально изготовленных профилей.
Б.
Окна должны определяться минимальным общим весом внешней рамы и вентиляционных элементов в фунтах. за погонный фут

Удалить перечисления ниже, не обязательно:

1. Светлый Средний: 2,0
2. Стандарт Промежуточный: 3.0
3. Тяжелый средний: 3,5
4. Тяжелый пользовательский: 4. 2

C. Секции рамы или вентилятора должны иметь следующие минимальные размеры по глубине спереди и сзади:

Удалить перечисления ниже, не обязательно:

1. Светлый Промежуточный: 1 дюйм
2. Стандартный промежуточный: 1-1/4″
3. Тяжелый промежуточный: 1-5/16″
4. Тяжелый пользовательский: 1-1/2 дюйма

D. Опорные стержни должны быть изготовлены из горячекатаной стали из специально изготовленных профилей.
Э.
Штапики для остекления должны быть изготовлены из холоднокатаной или горячекатаной стали.
Ф.
Уплотнительная прокладка должна быть изготовлена ​​из экструдированного винила, EPDM или силикона.
ГРАММ.
Фурнитура для самозакрывающихся вентиляторов.

Удалить перечисления ниже, не обязательно:

1. Проектируемые вентиляторы должны подвешиваться на усиленных стальных боковых кронштейнах, оснащенных латунными фрикционными башмаками и расцепителями с плавкими вставками.
2. Створчатые вентиляторы должны подвешиваться на двух перечисленных пружинных петлях и оснащаться регулятором трения из нержавеющей стали с плавкой вставкой.
3. Вентиляторы должны быть снабжены стальными распорными проушинами.
4. Обеспечьте все вентиляторы бронзовыми пружинными защелками, прикрепленными винтами из коррозионностойкой стали.

H. Москитные сетки

1. Рамы москитных сеток должны быть изготовлены из гальванически оцинкованной или нержавеющей стали минимальной толщины 0,032 дюйма или из формованного или экструдированного алюминия минимальной толщины 0,040 дюйма.
2. Экраны должны быть перетянуты тканью 18 x 16 меш из алюминия или стекловолокна. Номинальный диаметр ткани должен быть не менее 0,011 дюйма для алюминия.

Изготовление
A. Изготовление окон в соответствии с утвержденными заводскими чертежами.
Б.
Секции рамы и вентилятора должны быть сплошными, цельными, а углы должны быть сварены и зачищены.
С.
Фланцы, образующие контакты атмосферостойкости, должны быть прокатаны за одно целое с секциями, чтобы обеспечить плотный контакт как с внутренними, так и с внешними точками контакта.
Д.
Стержни должны быть заблокированы и непрерывны от вершины до порога и от косяка до косяка, за исключением того, что стержни в одном направлении могут прерываться, если они надежно приварены в месте пересечения.
Э.
Все окна должны быть рассчитаны на внутреннее (или наружное) остекление.
Ф.
Действующее оборудование

Удалить перечисления ниже, не обязательно:

1. Выступающие вентиляторы должны быть уравновешены на тяжелых стальных боковых кронштейнах, надежно прикрепленных шарнирно к вентиляционному отверстию и раме на каждом косяке. Трение поддерживается за счет двух латунных башмаков, скользящих в канале секции рамы, управляемых пружинами сжатия, заключенными в трубчатые корпуса. Этот корпус оснащен плавкой вставкой, которая устраняет трение и позволяет вентилятору закрыться в случае пожара.
2. Створчатые вентиляторы должны подвешиваться на двух пружинных петлях из списка UL, надежно закрепленных на вентиляционном отверстии и раме. Трение должно поддерживаться с помощью регулятора трения.
   или другое фиксирующее устройство, расположенное в головной части аппарата ИВЛ. Этот регулятор трения должен быть оборудован плавкой вставкой, которая устраняет трение и позволяет вентилятору закрыться в случае пожара. Открытие каждого вентиляционного отверстия должно быть ограничено максимум 90 градусами.

G. Москитные сетки

1. При необходимости должны быть предусмотрены экраны с откидными или раздвижными калитками.
2. Проволочное полотно должно удерживаться в натянутом состоянии съемными шлицами.
3. Экраны должны сниматься с окна и удерживаться зажимами.

H. После сборки окна должны быть предварительно обработаны, покрыты эпоксидной смолой или цинком, после чего производится стандартная отделка производителя.

ЧАСТЬ 3 – ИСПОЛНЕНИЕ

Осмотр
A. Изготовить окна в соответствии с утвержденными рабочими чертежами.
B. Условия, которые могут неблагоприятно повлиять на установку окна, должны быть устранены Генеральным подрядчиком до начала установки.

Установка
A. Окна, указанные в этом разделе, должны устанавливаться опытным персоналом.
Б.
Устанавливайте окна в строгом соответствии с утвержденными заводскими чертежами.
C. Установите окна вертикально, ровно и точно по линии, без перекосов, перекосов рам или вентиляторов.
Д.
Надежно закрепите блоки к окружающей конструкции с помощью разрешенных крепежных элементов.
Э.
Внешние стыки между окнами, отделкой и стойками должны быть должным образом герметизированы одобренным герметиком и аккуратно заострены.
Ф.
При необходимости прикрепите оборудование вентилятора и отрегулируйте вентиляторы, чтобы они работали плавно, без перекручивания и были защищены от непогоды в закрытом состоянии и на защелках.
ГРАММ.
Любая потертая поверхность оконной отделки должна быть очищена и подкрашена воздушно-сухой краской, одобренной и предоставленной изготовителем окон, в цвете, соответствующем заводской отделке.

Очистка
A. Генеральный подрядчик несет ответственность за защиту окон и сопутствующих материалов во время хранения на рабочем месте, а также во время и после установки.
Б.
Установщик окон должен оставить поверхность окна чистой после установки.
С.
Любая защита, необходимая для очистки материалов, прилегающих к окнам, является обязанностью Генерального подрядчика.

ДВЕРИ – ПОВОРОТНЫЕ И ПОВОРОТНЫЕ

ЧАСТЬ 1 – ОБЩИЕ СВЕДЕНИЯ

Включенные работы
Отделка и установка дверей из горячекатаной стали, как показано на чертежах контракта. Работы должны включать, помимо прочего, стальные двери (поворотно-откидные и поворотно-откидные), запоры, отделку, анкеры и заводскую отделку (при необходимости).

Связанные работы
A. Стекло, остекление и материалы для остекления: Раздел 08800
B. Герметизация и герметизация по периметру: Раздел 07900
C. Прочие конструкционные элементы: Раздел 05500

Обеспечение качества, требования к производительности
Герметизируемые двери должны соответствовать следующим стандартам или превосходить их:

См. технические характеристики отдельных производителей.

Предоставление материалов
Предоставление рабочих чертежей с указанием дверей и деталей установки, включая анкерное крепление, крепление и рекомендуемые методы герметизации. Показать размеры фасадов с размерами проемов и дверей. По запросу предоставьте отчеты об испытаниях для всех соответствующих стандартов.

ЧАСТЬ 2 – ПРОДУКЦИЯ

Утвержденные производители
Двери должны предоставляться производителем и/или дистрибьютором стальных дверей, продукция которого соответствует техническим требованиям Института стальных окон, изложенным в настоящем документе или действующим время от времени. .

Материалы
A. Дверная рама и секции вентилятора должны быть изготовлены из горячекатаной стали из специально изготовленных секций.
Б.
Двери должны определяться по минимальному совокупному весу наружной дверной рамы и вентиляционных элементов в фунтах. за погонный фут

Удалить перечисления ниже, не обязательно:

1. Стандарт Промежуточный: 3,0
2. Тяжелый средний: 3,5
3. Тяжелый пользовательский: 4.2

C. Дверная рама или вентиляционные секции должны иметь следующие минимальные размеры по глубине спереди и сзади:

Удалить перечисления ниже, не требуется:

1. Стандарт Промежуточный: 1-1/4″
2. Тяжелый промежуточный: 1-5/16″
3. Тяжелый пользовательский: 1-1/2 дюйма

D. Стержни обоймы должны быть изготовлены из горячекатаной стали из специально изготовленных профилей.
Э.
Штапики для остекления должны быть изготовлены из экструдированного алюминия или стали.
Ф.
Уплотнительная прокладка должна быть изготовлена ​​из экструдированного винила, EPDM или силикона.

Изготовление
A. Изготовить двери в соответствии с утвержденными заводскими чертежами.
Б.
Секции дверной рамы и вентилятора должны быть сплошными цельными секциями, а углы должны быть сварены и зачищены.
С.
Фланцы, образующие контакты атмосферостойкости, должны быть прокатаны за одно целое с секциями, чтобы обеспечить плотный контакт как с внутренними, так и с внешними точками контакта.
Д.
Стержни должны быть заблокированы и непрерывны от вершины до порога и от косяка до косяка, за исключением того, что стержни в одном направлении могут прерываться, если они надежно приварены в месте пересечения.
Э.
Все двери должны быть рассчитаны на внутреннее (или наружное) остекление.
Ф.
После сборки двери должны быть предварительно обработаны, покрыты эпоксидной смолой или оцинкованы с последующей стандартной отделкой производителя.

Фурнитура
A. Каждая створка должна подвешиваться на трех или четырех шарнирах закрытого типа или петлях встык или стандартной конструкции производителя.
Б.
Обеспечьте защелку управляемыми рычажными ручками или ручками как внутри, так и снаружи. По запросу может быть предоставлен внешний ключевой цилиндр с внутренней поворотной ручкой.
С.
Укомплектуйте верхние и нижние болты на нерабочей створке двустворчатой ​​двери.
Д.
В нижней части каждой створки установите отбойные панели из стали толщиной не менее 12 мм.
Э.
Запорные ручки, рычажные ручки, ручки и открытые верхние и нижние болты должны быть стандартной конструкцией изготовителя. Они должны быть прикреплены латунными или другими устойчивыми к коррозии винтами.

ЧАСТЬ 2 – ПРОДУКЦИЯ

Проверка
A. Дверные проемы должны соответствовать деталям и размерам, указанным на утвержденных заводских чертежах.
Б.
Условия, которые могут неблагоприятно повлиять на установку двери, должны быть устранены Генеральным подрядчиком до начала установки.

Установка
A. Двери, указанные в этом разделе, должны устанавливаться опытным персоналом.
Б.
Устанавливайте двери в строгом соответствии с утвержденными заводскими чертежами.
С.
Установите двери вертикально, ровно и точно по линии, без перекосов, перекосов дверных коробок или вентиляторов.
Д.
Надежно закрепите блоки к окружающей конструкции с помощью разрешенных крепежных элементов.
Э.
Внешние стыки между дверями, отделкой и стойками должны быть должным образом герметизированы одобренным герметиком и аккуратно заострены.
Ф.
При необходимости прикрепите оборудование вентилятора и отрегулируйте вентиляторы, чтобы они работали плавно, без перекручивания и были герметичными в закрытом состоянии и на защелках.
ГРАММ.
Любая потертая поверхность дверной отделки должна быть очищена и окрашена воздушно-сухой краской, одобренной и предоставленной изготовителем окон, в цвете, соответствующем заводской отделке.

Очистка
A. Генеральный подрядчик несет ответственность за защиту дверей и связанных с ними материалов во время хранения на рабочем месте, а также во время и после установки.
Б.
Установщик дверей должен оставить поверхности дверей чистыми после установки.
С.
Любая защита, необходимая для очистки материалов, прилегающих к дверям, является обязанностью Генерального подрядчика.

Горячекатаные рулоны, полосы и листы из нержавеющей стали

Преимущества

Почему горячекатаный рулон, полоса и лист

• Большой выбор ширины и толщины.
• Доступен с обработкой поверхности 1/1D. Outokumpu также предлагает полухолоднокатаный прокат RAP®2E (1/2E) с обработкой поверхности.
• Доступны аустенитные, ферритные, дуплексные и мартенситные марки.

Целевые свойства для индивидуального подхода

Предлагая исключительную универсальность, наши горячекатаные рулоны, полосы и листы используются практически во всех отраслях промышленности и на всех рынках. В дополнение к плитам мы производим плиты кварто толщиной до 130 мм.
Горячекатаные рулоны, полосы и листы доступны в широком диапазоне марок жаростойкости и коррозионной стойкости из всех типов нержавеющей стали: аустенитной, ферритной, дуплексной и мартенситной. Полученный материал очень удобен в обработке и на 100% пригоден для повторного использования.

Опыт производства

Мы являемся одним из немногих производителей нержавеющей стали, которые могут производить листы и плиты шириной до двух метров (72 дюймов). Мы предлагаем стандартную ширину (1000, 1250 и 1500 мм) в широком диапазоне толщин и сортов, а также самый широкий доступный диапазон толщин (от 2,4 мм до 12,7 мм). Индивидуальные размеры доступны по запросу.

Стремясь к неизменному качеству, мы производим толстолистовой горячекатаный прокат с низкими остаточными напряжениями. Усовершенствованный процесс выравнивания обеспечивает превосходную плоскостность для различных применений.

Наш горячекатаный прокат доступен с обработкой поверхности 1/1D. Их подвергают горячему прокату, термообработке и травлению. Мы также предлагаем полухолоднокатаный прокат с отделкой поверхности 1/2E RAP®2E, который представляет собой относительно шероховатую поверхность после дробеструйной обработки с допусками на холоднокатаную полосу и меньшей шероховатостью, чем у поверхности с отделкой 1/1D. RAP®2E доступен в аустенитных и ферритных марках.

Перейти непосредственно к маркам, размерам и услугам

Посмотреть все

Чемодан Fiskars Group

На пути к посуде, которая прослужит поколениям: Fiskars Group производит долговечные сковороды и…

Чемодан Маастанк

Duplex поставляет резервуары для хранения в порту Роттердама

Чемодан Harvia

Полный вперед к экономике замкнутого цикла

Артикул

Стек из нержавеющей стали для биполярных пластин топливных элементов

Чемодан STILRIDE – Углеродный след LCA

Двигатели STILRIDE впереди благодаря экологичной нержавеющей стали

Артикул

Новая экономичная альтернатива сплавам на основе никеля

Артикул

Стандарты облегчают выбор марок дуплекса

Корпус моста Содертелье

На пути к более устойчивому и экономичному будущему

Артикул

Шесть ключевых фактов о нержавеющей стали на коммерческих кухнях

Будьте в курсе наших ежемесячных информационных бюллетеней с последними новостями, статьями, вебинарами и идеями.
