Электросварные трубы.

ГОСТ 10704-91

Наша компания предлагает трубы электросварные прямошовные по ГОСТ 10704-91.
Наиболее часто э/с труба применяется для устройства конструкций трубопроводов с разными показателями давления и потоков. Помимо этого электросварная труба применяется для устройства газопроводов с достаточно низким давлением, тепловых и водопроводных сетей.

В строительстве электросварная труба используется в качестве элемента каркасов и других несущих конструкций. Хорошая механическая прочность позволяет использовать такие трубы для создания опорных конструкций различного типа.

Сортамент на электросварные прямошовные трубы устанавливается ГОСТ 10704-91. Трубы изготавливают наружным диаметром от 10 до 1420 мм и толщиной стенки от 1 до 32 мм. По согласованию изготовителя с потребителем изготовляют трубы с промежуточными значениями толщины стенки и диаметра.

Выделяют две катергории э/с труб:

1. Прямошовные (изготовлены путем сварки прямого стыка, параллельного оси)

— Горячедеформированные прямошовные (подвергнуты после сварки горячей деформации)
— Холоднодеформированные прямошовные (подвергнуты после сварки холодной деформации)
— Холоднокатаные прямошовные
— Холоднотянутые прямошовные
2. Спиральношовные (изготовлены из штрипсов или листового проката путем формовки по спирали и непрерывной сварки стыка спиральным швом)

Трубы электросварные (ГОСТ 10705-80)

Технические условия на электросварные трубы диаметром от 10 до 530 мм регламентируются ГОСТ 10705. Данный стандарт распространяется на стальные э/с прямошовные трубы из углеродистой и низколегированной стали, применяемые для трубопроводов и конструкций различного назначения.

Трубы электросварные прямошовные (ГОСТ 10706-76)

Технические требования на электросварные трубы диаметром 426 — 1620 мм регламентируются ГОСТ 10706-76. Данный стандарт распространяется на прямошовные электросварные трубы общего назначения.

Трубы электросварные холоднодеформированные (ГОСТ 10707-80)

Технические условия на сварные холоднодеформированные трубы регламентируются ГОСТ 10707-80. Данный стандарт распространяется на электросварные холоднодеформированные трубы обычной повышенной и прецизионной точности изготовления диаметром от 5 до 110 мм из нелегированной (углеродистой) стали.

По длине трубы подразделяют на:

мерной длины — от 3 до 9 м
длины, кратной мерной
немерной длины — не менее 1,5 мм

Марки стали, используемой при производстве электросварных труб:

Ст2сп, Ст2пс, Ст2кп, СтЗсп, СтЗпс, СтЗкп, Ст4сп, Ст4пс, Ст4кп, 08кп, 08, 08пс, 10, 10кп, 10пс, 15кп, 15, 15пс, 20кп, 20, 20пс

57х3.5
76х3
76х3.5
89х3
89х3.5
108х3
108х3.5
108х4
108х5
114х3.5
133х4
133х4.5
159х4
159х4.5
219х5
219х6
273х5
273х6
325х5
325х6
377х6
377х7
377х8
426х6
426х7
530х8
530х10
630х8
630х10

технические характеристики, назначение.

Трубы стальные электросварные прямошовные / Paulturner-Mitchell.com

Трубы стальные электросварные прямошовные (ГОСТ10704-91) появились совсем недавно, но практически сразу заняли прочные позиции на рынке. Сегодня эти изделия играют важную роль в строительстве объектов различного назначения. Эти трубы изготавливаются из полос или листового металла. В процессе производства используется литье или электросварка.

Сырье — сталь низколегированная и углеродистая. Стальные трубы, проходящие через металл, свариваются всего одним швом. В зависимости от того, какой тип соединения используется, трубы бывают прямыми или спиральными.

Назначение

Трубы стальные электросварные прямошовные (ГОСТ10704-91) применяются для прокладки газопроводов, водопроводов и изготовления деталей конструкций и систем отопления. Оцинковка предотвращает коррозию материала. Это устраняет заботу о содержании и уходе. Использование таких изделий позволяет увеличить срок эксплуатации и повысить безопасность, так как снижает вероятность выхода из строя из-за течи.

Такие трубы применяются для устройства трубопроводов с различными параметрами расхода и давления. Электросварные трубы также используются для строительства газопроводов, которые эксплуатируются при низком давлении. К ним относятся водопроводные и тепловые сети.

Длина трубы может варьироваться от 4 до 12 м. Трубы из углеродистой стали применяют для прокладки трубопроводов и газопроводов, рабочее давление которых не превышает 16 МПа. В основе труб может лежать спокойная, кипящая или полухолодная сталь.

Технические условия

В процессе производства описываемой продукции применяется ГОСТ 10704-91. Трубы, технические характеристики которых будут упомянуты ниже, могут иметь диаметр в пределах от 10 до 1420 мм. При этом толщина стенки достигает 32 мм, а минимальный параметр равен 1 мм. Потребитель может согласовать с поставщиком товара промежуточные значения диаметра и толщины стенки.

Если вы покупаете изделия диаметром 57 мм и более, то допускается один поперечный шов. Но если диаметр достигает 820 мм и более, то продольных швов должно быть два, а поперечных – один. Перед приобретением товара следует убедиться, что он изготовлен по ГОСТ 10704-91. Труба, технические характеристики которой необходимо знать, может быть представлена изделиями безмерной или габаритной длины. В первом случае речь идет о параметрах до 12 м, минимальное значение – 2 м. Тогда как во втором минимальное значение составляет 5 м.

Конечный диаметр часто влияет на длину. Если первый параметр не более 30 мм, длина составляет 2 м. Последнее значение увеличивается до 3 м при изменении диаметра от 30 до 70 мм. Если этот показатель достигает 152 мм, то длина трубы может быть 4 м.

Классификация труб

Описанные в статье трубы различаются по своим характеристикам. Среди прочих следует отметить:

устойчивость к механическим воздействиям;
высокие механические свойства;
параметры гидравлического давления.

При выборе конкретного сорта большое значение имеет соотношение этих характеристик. Однако в любом случае важно соблюдение ГОСТ 10704-91. Труба, технические характеристики которой раскрыты в статье, также может подразделяться по форме сечения, она бывает:

круглая;
квадрат;
прямоугольный.

Такие изделия различаются еще и способом сварки. В процессе производства может применяться плазменная сварка или работа может производиться с помощью вольфрамового электрода. Иногда трубы сваривают в среде инертного газа. С помощью тока можно получить качественный сварной шов. Также следует различать лазерную и лучевую сварку.

Помимо области применения

Электролиты применяются сегодня в различных сферах деятельности человека, это может быть строительство и промышленность, а также тракторостроение и производство автомобилей и металлоконструкций. В меньшем масштабе находится производство мебели. Товар будет соответствовать ассортименту и основным признакам, если при его производстве используется ГОСТ 10704-91. Труба, технические характеристики которой следует изучить перед покупкой продукции, также используется для устройства детских площадок, а также ограждений.

Классификация по физико-химическим свойствам

На сегодняшний день известны четыре группы, которые разделяют электросварные трубы. В группу А входят те, которые обладают определенными механическими свойствами. Но если продукт относится к группе Б, то он должен обладать особыми химическими свойствами. Трубы будут иметь определенные химические составы и особые механические свойства, если они относятся к группе Б. Когда требуются трубы, соответствующие нормам гидравлического давления, потребитель выбирает те, которые представляют группу Г.

Подразделение труб по классам

Для подачи газов и жидкостей в области отопления и в строительстве металлоконструкций, а также строительных лесов применяют трубы первого сорта. А вот трубы стальные водогазопроводные (ГОСТ 10704-91) относятся ко второму классу. Одни и те же продукты могут использоваться в химических насосах, нефтепроводах и газопроводах. Трубы третьего класса используются в атомной, химической и пищевой промышленности. Они устойчивы к перепадам давления и высоким температурам.

Для разведки нефтепродуктов используют 4 класс. А вот в вагоностроении и машиностроении, а также при изготовлении оборудования, которое будет использоваться в ремонтно-строительной сфере, применяются трубы пятого класса. Есть еще класс – 6. В него вмещаются трубы, которые идут в области машиностроения.

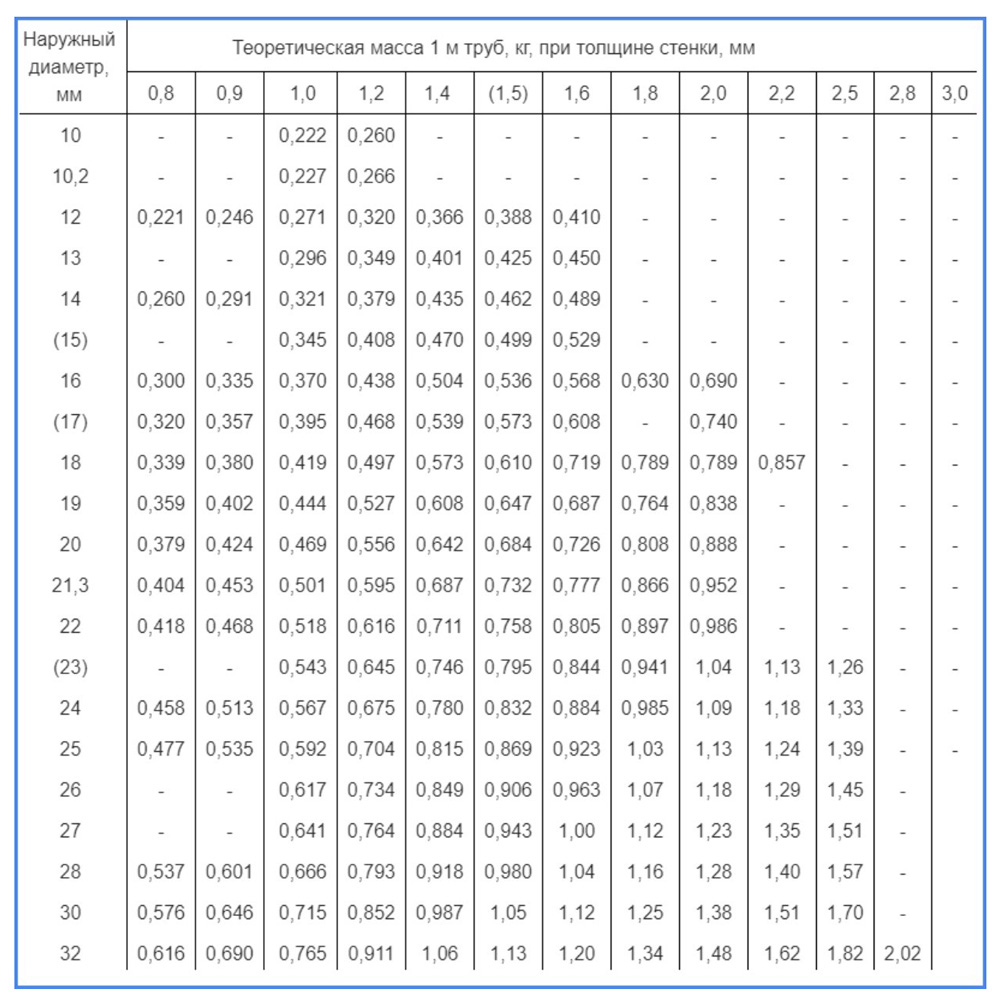

Вес трубы

Если вы еще не знаете, какого производителя выбрать при покупке описываемой в статье продукции, то можете обратить внимание на ООО «Регионметпром». Компания предлагает трубы высокого качества. Вы можете приобрести водогазопроводную продукцию, профильные трубы, круглые сварные и оцинкованные изделия. Перед приобретением необходимо ознакомиться с основными характеристиками, среди них – вес. Это будет зависеть от диаметра. Если она 10 мм, то толщина стенки может быть и 1, и 1,2 мм. При этом один метр трубы будет весить 0,222 кг. Купив 12-метровую трубу, вы получите изделия с толщиной стенки в пределах 1 мм. В этом случае 1 м будет весить 0,271 кг.

Вес трубы (ГОСТ 10704-91) при прокладке во время имеет большое значение. Для 14-метровой трубы с толщиной стенки 1 мм стоит учитывать вес одного м, который составляет 0,321 кг. При увеличении диаметра до 20 мм толщина стенки становится 1,2 мм, при этом один метр изделия весит 0,556 кг.

Другой производитель и стоимость его продукции

Для потребителя одним из важных факторов выбора обычно является стоимость. Если перед вами трубы стальные водогазопроводные (ГОСТ 10704-91), то за один из них придется заплатить 46 рублей. за квадратный метр. В данном случае речь идет об изделии с параметрами 15 х 2,8 мм, при этом вес 1 метра будет равен 1,28 кг. А за тонну потребитель заплатит 36 000 руб.

При изменении размеров на 20 х 2,8 мм вес становится равным 1,66 кг. Это справедливо для одного метра изделия. Купить его можно за 59,76 рубля. Цена за тонну осталась прежней. Трубы (ГОСТ 10704-91) предлагает к покупке производитель «Металл Сервис НН». Продукция этого поставщика представлена в широком ассортименте. Если купить водогазопроводную трубу с размерами, равными 50 х 3,5, то за метр придется заплатить 161 рубль. Вес 1 метра при этом составит 4,88 кг.

Заключение

Труба ГОСТ 10704-91, диаметры которой были указаны выше, является изделием широкого назначения. Может применяться в различных конструкциях и при прокладке трубопроводов, транспортирующих любые среды. Такие трубы можно увидеть в арсенале некоторых видов промышленности.

🏭 Часто задаваемые вопросы | ЧАВО

Трубы электросварные тонкостенные производятся на трубных заводах электросваркой стальной полосы, предварительно согнутой в виде цилиндра. В целом способ изготовления тонкостенных труб идентичен способу изготовления других электросварных труб с регулярными и толстыми стенками. Отличия заключаются лишь в тонкости и точности настройки оборудования для придания и поддержания идеальной формы круга на всех этапах производства.

Сортамент электросварных тонкостенных труб должен соответствовать ГОСТ 10704-91.

Существует несколько видов – какие трубы называются тонкостенными.

Только трубы с толщиной стенки менее 2,5 мм.
Трубы, толщина стенки которых не соответствует минимальным техническим требованиям на испытательное гидравлическое давление, установленным в ГОСТ 10705-80.
На самом деле верны обе точки зрения, ведь тонкостенные трубы проектируются и применяются исключительно для производства металлопродукции и ненагруженных металлоконструкций, где понятие класса прочности далеко не решающее, а первое место занимает принимается экономичностью и максимальным облегчением металлоконструкций или металлоизделий.

Трубы тонкостенные изготовляют из стальной горячекатаной или холоднокатаной полосы (штрипса) из низкоуглеродистых марок 08Ю, 08ПС и углеродистых марок 1ПС, 2ПС, 3ПС.

Сталь холоднокатаная назначения

Производство металлических изделий различного назначения, от бытовой и школьной мебели до автомобильных глушителей.
Чаще всего используется в тех случаях, когда требуется холодная гибка, порошковая покраска или гальваника.

Горячекатаный прокат общего назначения

Производство металлических изделий, нагруженных и ненагруженных металлических конструкций, защита электрических кабелей. Чаще всего его используют при производстве мелких строительных работ со стандартными методами защиты от коррозии – оцинковкой, покраской.

Холоднокатаная сталь Горячекатаная общего назначения

Ассортимент

от 10×0,7 до 76×1,5 (редко толщина стенки 2 мм)

Ассортимент

от 19×1,5 до 159×3

Марки стали

08У, 08пс, 1пс, 2пс

Марки стали

1пс, 2пс, 3сп/пс

Гидроиспытания

Не проводится

Гидроиспытания

Не проводится

Предельные отклонения по толщине стенки
от ± 0,04 до ± 0,15 мм Предельные отклонения по толщине стенки
± 0,12 до ± 0,2 мм

Трубы стальные тонкостенные упаковываются в связки (пачки) массой от 1 до 5 тонн. Связки связывают стальной лентой или проволокой в трех местах. К каждой упаковке прикрепляется бирка с указанием диаметра, толщины стенки, длины, марки стали, номера партии или плавки. Тонкостенные стальные холоднокатаные трубы часто упаковывают в стальные ящики для лучшей защиты от атмосферных воздействий и механических повреждений.

Трубы тонкостенные хранят на открытых плоских площадках, специально приспособленных для хранения металлопроката, с твердым покрытием или в отапливаемых складах (предпочтительно).

Трубы тонкостенные транспортируют «наливом» в открытых транспортных средствах – полувагонах или вагонах с открытым кузовом. Не допускается перевозка тонкостенных труб вместе с обычными трубами или другим металлопрокатом из-за высокой вероятности повреждения.

Используются в контактных площадках и в строительстве, выдерживают колоссальные нагрузки. Область применения холоднокатаных труб определяется ГОСТ 8734-75. Нормативный документ ГОСТ 8734-75 разрешает изготовление холоднодеформированных труб из разных марок стали – стали 20, стали 10. Труба стальная бесшовная холоднокатаная по технологиям предлагается диаметром от 5 мм до 250 мм с выбор толщины стенки от 0,3 до 24 мм. Наиболее распространены холоднодеформированные трубы диаметром от 10 до 83 мм и толщиной стенки от 1 до 6 мм. Допуски и отклонения различаются в зависимости от точности изготовления: по толщине стенки – до 12 %, по диаметру – до 3 %. В отличие от других труб (например, профильных или электросварных) цена холоднокатаных труб значительно дороже из-за высокой энергоемкости и дороговизны оборудования.

Многие компании на рынке предлагают купить трубу стальную холоднокатаную 20. Неизменные позиции на протяжении многих лет удерживает компания ООО «НТЗ» – завод-производитель и центр продаж одновременно. В ассортименте представлены стальные холоднокатаные трубы различной формы сечения, длины, диаметра и толщины. Цена за метр холоднодеформированных труб устанавливается в зависимости от марки стали, взятой за основу, а также от сложности технологического процесса. Вполне возможно заказать холоднокатаные трубы по индивидуальным требованиям, которые будут иметь такое же непревзойденное качество, как и другие металлопрокатные трубы, а также можно оформить доставку в Киев, Днепр, Кривой Рог, Харьков, Львов, Одессу и другие города. Украины.

Трубы холоднодеформированные из высоколегированной и малоуглеродистой стали. Технология изготовления следующая:

Стальную заготовку нагревают до высокой температуры, при которой металл начинает кристаллизоваться. Это необходимо для того, чтобы добиться требуемой пластичности металла.
После нагрева каленая заготовка подается на прокатный станок, где ее вытягивают и обжимают;
Подготовленную трубу охлаждают водой и затем калибруют;
Для повышения прочности калиброванную трубу подвергают термической обработке;
Нарезка производится в соответствии с требуемыми стандартами.

Основное отличие заключается в охлаждении и термической обработке. Горячедеформированные трубы таким процедурам не подвергаются, поэтому их износостойкость и прочностные характеристики ниже, хотя и дешевле.

Как правило, готовые трубы сортируются по длине, покрываются защитной бумагой или пленкой, а затем упаковываются по несколько штук – количество зависит от размера изделия. Это стандартный вид упаковки, но он может быть изменен в соответствии с требованиями заказчика.

Согласно ГОСТ, бесшовная холоднодеформированная труба должна представлять собой простой стержневой формат с полой внутренней частью. Кроме того, исключается наличие каких-либо сварных швов или других соединительных элементов. В зависимости от способа изготовления труб процесс делится на несколько категорий:

прокатка;
поковка;
рисунок;
прессование.
Одним из наиболее распространенных способов производства труб на заводах является прокатка. В качестве полуфабриката используется труба, изготовленная методом горячей прокатки.

Заготовка из стали изготавливается на специальном оборудовании, оснащенном всеми необходимыми элементами. Непосредственно сама сталь выбирается легированной или углеродистой класса.
