Гост арматура горячекатаная: Библиотека государственных стандартов

ГОСТ 5781-75 Сталь горячекатаная для армирования железобетонных конструкций

Текст ГОСТ 5781-75 Сталь горячекатаная для армирования железобетонных конструкций

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

| Зжнен Гостом № о/ м.

] 1.УС 3 с 12. I

СТАЛЬ ГОРЯЧЕКАТАНАЯ ДЛЯ АРМИРОВАНИЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

ГОСТ 5781—75

Издание официальное

Цена 1 коп

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ СОВЕТА МИНИСТРОВ СССР

Москва

—

УДК 691.87:691.714(083.74] Группа 822

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОСТ

СТАЛЬ ГОРЯЧЕКАТАНАЯ ДЛЯ АРМИРОВАНИЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

Hot rolled steel for armouring reinforced concrete construction

5781-75

Взамен

ГОСТ 5781—61 и ГОСТ 5058—65 в части марок стали для армирования железобетонных конструкций

Постановлением Государственного комитета стандартов Совета Министров СССР

от 4 сентября 1975 г. НЯ 2331 грог действия установлен 1 ‘ действия продли двЛ. йеДуется по закону

Настоящий стандарт распространяется на горячекатаную круглую сталь гладкую и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций (сте|ржне®ую арматурную сталь).

В части норм химического состава низколегированных сталей ставдарт распространяется также на слитки, блюмсы и заготовки.

Примечание. В обозначение арматурной стали класса A-II специального назначения добавляется индекс «с»: Ас-П.

  • 1.2. Стержневая арматурная сталь изготовляется в /прутках или мотках. Сталь класса A-I изготовляется круглой гладкой, классов А-П, А-Ш, A-IV и A-V — периодического профиля.

  • 1.3. Номера профилей, номинальные диаметры круглых стрежней гладких или периодического профиля (dH), площади их поперечного сечения, а также масса 1 м длины профиля и допускаемые отклонения по массе должны соответствовать указанным в табл. 1.

    Издание официальное

    Перепечатка воспрещена

    Переиздание. Июнь 1977 г.

    & Издательство стандартов, 1978

Стр. 2 ГОСТ 5781—75

Таблица 1

Номер профиля (номинальный диаметр стержня, dB, мм)

Площадь поперечного сечения, стержня, см3

Масса 1 м

Теоретическая, кг

Доускасмое отклонение. %

6

0.283

0,222

+ 10

7

0,385

0,302

—9

8

0.503

0,395

10

0,785

0.617

+5.5

12

1,13V

0,888

—7

14

1,54

1.21

+ 4

16

2,01

1,58

—6

18

2,54

2,0

+3,5

20

ЗИ4

2,47

—5,5

22

3,80

2,98

25

4,91

3,85

+3

28

6,16

4. 83

—5

32

8Д4

6,31

36

10,18

7,99

40

12,57

9.87

45

15,90

12,48

50

19,63

15,41

+ 2

л

55

23,76

18,65

60

28,27

22,19

■ 1 4

70

38,48

30,21

80

50,27

39,46

Примечания:

  • 1. Допускаемые отклонения по массе 1 м для профилей номер 6 и 7 являются факультативными до 1 января. 1979 г.

  • 2. Допускаемые отклонения по массе 1 м для профиля номер 8 приведены для стержней периодического профиля, для круглого профиля — по ГОСТ 2590—71.

1.3Л. Масса 1 и профиля вычислена по номинальным размерам при плотности стали 7,85 г/см3.

1.3.2. Номинальные диаметры стержней периодического профиля соответствуют номинальным диаметрам равновеликих <по площади поперечного сечения круглых гладких стежней.

  • 1.4. Предельные отклонения диаметра круглых гладких стержней должны соответствовать ГОСТ 2590—71 для обычной точности прокатки.

  • 1.5. Арматурная сталь периодического профиля представляет собой круглые стержни с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для стержней диаметром 6—8 мм допускаются выступы, идущие по дьухзаходной винтовой линии.

  • 1.6. Стержни арматурной стали класса А-П, изготовляемые в обычном исполнении, профилем, -показанным на че>рт. 1а, и специального назначения (Лс-П) улучшенным профилем, показанным на черт. 2а, должны иметь выступы, идущие по винтовым линиям с одинаковым заходам на обоих сторонах стержня.

Черт. 1

Стержни арматурной стали класса A-III, изготовляемые профилем, показанным на черт. 16, и классов A-IV и A-V профилем, показанным на черт. 26, должны иметь выступы по винтовым ли-

Стр. 4 ГОСТ 5781—75

ниям, имеющим с одной стороны стержня правый, а с другой— левый заходы.

Допускается изготовление арматурной стали специального назначения класса Ас-П профилем, показанным на черт. 1а, вместо профиля, показанного на черт. 2а, и классов A-IV и A-V профилем, показанным на черт. 16, вместо «профиля, показанного на черт.2б.

Профиль, показанный на черт. 2а, «специального назначения изготовляется по соглашению с потребителем. Форма и размеры профилей, Показанных на черт. 2а и 26, могут уточняться.

Л-Д

Черт. 2

  • 1.7. Размеры стержней периодического профиля и предельные отклонения размеров должны соответствовать для классов A-II и A-III (профиль по черт. 1а и 16) приведенным в табл. 2, для классов Ас-П, A-IV, A-V (профиль то черт. 2а и 26) —приведенным в табл. 3.

Таблица 2 Размеры, мм

Номер профиля (номнналь* ный диаметр) da, мм

d

h

*1

t

ъ

г

Номин.

Пред, откл.

Но>:им.

Пред, откл.

6

5,75

0,5

6,75

0,5

5

0,5

1,0

0,75

7

6,75

0,5

±0,25

7,75

0,5

5

0,5

1,0

0,75

8

7,5

0,75

9,0

0,75

5

0,75

1,25

1,1

1(6

9,3

+ 0. 3

1,0

11,3

1,0

7

1,0

1,5

1,5

12

11,0

—0,5

1,25

13,5

1,25

7

1.0

2,0

1,9

14

13,0

1,25

15,5

1,25

7

1,0

2,0

1.9

16

15,0

1,5

±0,5

18.0

1,5

8

1,3

2,0

2,2

18

17,0

1,5

20,0

L5

8

1,5

2,0

2,2

20

19,0.

1,5

22,0

1,5

8

1,5

2,0

2,2

22

25

21,0

+ 0,4

—0,5

1,5

24,0

1,5

8

1. 5

2,0

2,2

24j0

1,5

27,0

1,5

8

1,5

2,0

2,2

28

26,5

2,0

30,5

2,0

9

1,5

2,5

3,0

32

30,5

2,0

34,5

2,0

ко

2j0

3,0

3,0

36

34,5

+ 04

2,5

±0,7

39,5

2,5

12

2j0

3,0

3,5

40

38,5

-0,7

2,5

43,5

2,5

■2

2,0

3,0

3,5

45

43,0

3,0

49Ю

3,0

15

2,5

3,5

4,5

50

48,0

3,0

54,0

3,0

15

2,5

3,5

4,5

55

53,0

+0,4

3,0

59. 0

3.0

15

2,5

4,0

4,5

60

58,0

—1,0

3,0

64,0

3,0

!5

2.5

4,0

5,0

70

68,0

+ 0,5

3,0

±1,0

74,0

3,0

’.5

2,5

4,5

5,5

80

77,5

-и

3,0

83,5

3,0

15

4,5

5,5

Стр. 6 ГОСТ 5781—75

Таблица 3

Размеры, мм

Номер профиля (номинальный диаметр) мм

d

h

«г

Ч

t

b

rl

a. град.

Номнн.

Пред, откл.

Номнн.

Пред, откл.

10

8,7

:,б

±0,5

11,9

:,б

0,6

1,0

10

0,7

1,5

11

12

10,6

1,6

13,8

:,б

0,6

1,0

10

0,7

2,0

1 •

л a

14

12,5

+ 0,3

-0,5

2,0

16,5

2,0

0,8

1,2

12

LO

2,0

12

16

14,2

2,5

19,2

2,5

1,0

1,5

12

1,0

2,0

12

18

16,2

2,5

-*-0,65

-10,85

21,2

2,5

1,0

1,5

1,0

2,0

1. 2

20

18,2

2,5

23,2

2,5

1,0

1,5

12

1,0

2,0

12

50

22

  • 20.3

  • 23.3

+ 0,4

—0,5

2,5

25,3

2.5

1,0

1,5

Е12

1,0

2,0

12

25

2,5

28,3

2,5

1,0

1,5

14

1,2

2.0

14

28

25,9

3,0

31,9

3,0

1,2

1,8

14

1,2

2,5

14

32

29,8

33,7

+ 0,4

-0,7

3,2

+ 1,0

-1,2

36,2

3,2

1,2

2,0

16

1,5

3,0

14

36

3,5

40,7

3,5

1,5

2,0

18

1,5

3,0

19

40

37,6

3,5

44,6

3,5

1,5

2,0

18

1,5

3,0

19

  • 1. 8. Относительные смещения винтовых выступов по сторонам стержня, разделяемых продольными ребрами, не нормируются. Размеры, на которые не (установлены предельные отклонения на готовом стержне, не контролируют; они даны для построения калибра.

  • 1.9. Овальность стрежней (разность <между наибольшим и наименьшим диаметрами в одном сечении) не должна превышать поля допуска диаметра (суммы плюсового и минусового предельных отклонений).

  • 1.10. Стержни классов A-I и А-П диаметром до 12 imm и класса А-Ш диаметром до 10 мм включительно изготавливаются в мотках или прутках, а больших диаметров — в прутках.

Арматурная сталь классов A-IV и A-V изготовляется в прутках. Допускается по соглашению с потребителем изготовление арматурной стали классов A-IV и A-V диаметром до 8 мм в мотках.

мерной длины;

мерной длины с остатком не более 15% от массы партии.

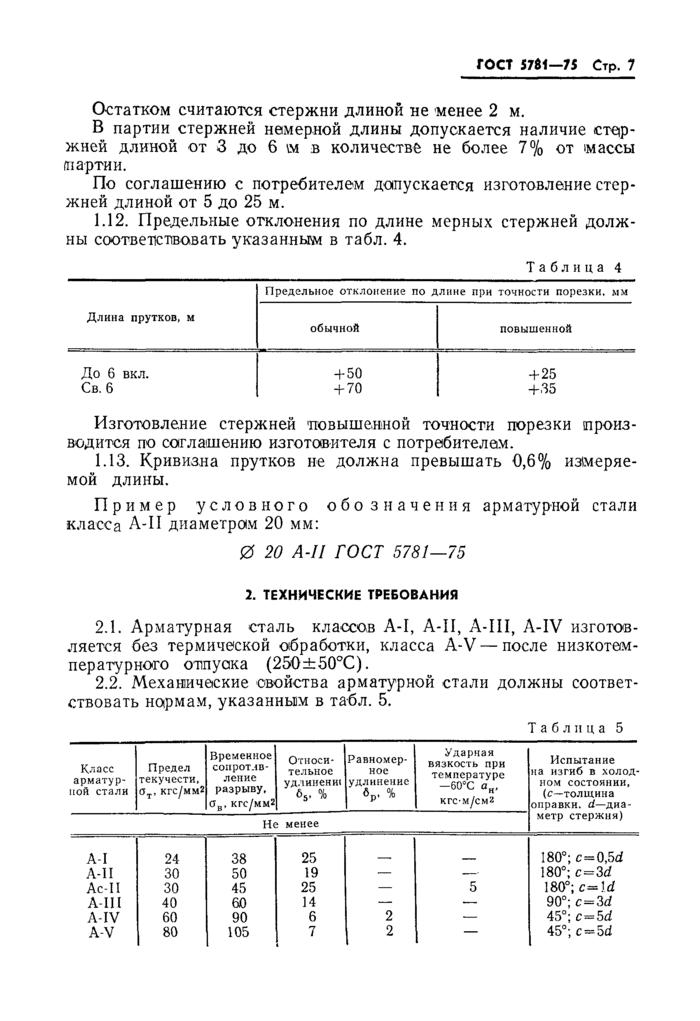

Остатком считаются стержни длиной не менее 2 м.

В партии стержней немерной длины допускается наличие стержней длиной от 3 до 6 м в количестве не более 7% от массы (партии.

По соглашению с потребителем допускается изготовление стержней длиной от 5 до 25 м.

Таблица 4

Длина прутков, м

Предельное отклонение по длине при точности порезки, мм

обычной

повышенной

До 6 ВКЛ.

+ 50

+25

Св. 6

+ 70

+35

Изготовление стержней повышенной точности порезки производится по соглашению изготовителя с потребителем.

Пример условного обозначения арматурной стали класса Л-П диаметрам 20 мм:

0 20 А-П ГОСТ 5781—75

Таблица 5

Класс арматурной стали

Предел текучести, От, кгс/мм2

Временное сопротивление разрыву.

ов. кгс/мм*

Относительное удлинени!

65. %

Равномерное удлинение бр. %

Ударная вязкость при температуре —60*С ан. кгсм/см?

Испытание на изгиб в холодном состоянии, (с—толщина оправки, d—диа-

Не менее

метр стержня)

A-I

24

38

25

180°;с —0,5d

А-П

30

50

19

—

«—

180°; c=3d

Ас-П

30

45

25

—

5

180°; c=\d

A-IH

40

60

14

—

—

90°;c=3d

А-IV

60

90

6

2

—

45°;c —5d

A-V

80

105

7

1

2

45°; c = 5d

Стр. а ГОСТ $781— н

Для стержней класса А-П диаметрам свыше 40 мм допускается снижение норм относительного удлинения на 0,25% на каждый миллиметр увеличения диаметра, но не более чем на 3 абс. %.

Примечания:

  • 1. Для стержнем из стали классов A-IV и A-V результаты испытаний ыа изгиб и равномерное удлинение после разрыва являются факультативными, но указываются в документе о качестве.

  • 2. Низкотемпературный отпуск стали класса A-V может не производиться при условии проведения испытаний в течение 12 ч после прокатки и получении относительного удлинения не менее 9-% и равномерного удлинения не менее 2%.

  • 3. По согласованию изготовителя с потребителем арматурную сталь марки 10ûà класса Ac-II испытаниям на ударную вязкость допускается не подвергать.

Марки сталей указываются в заказе. Если марка стали в заказе не указана, ее устанавливает предприятие-изготовитель.

Таблица 6

Класс арматурной стали

Диаметр стержня, мм

Марка стали

A-I

6—40

6—18

СтЗкпЗ, СтЗпсЗ, СтЗспЗ, ВСтЗкп2. ВСтЗпс2, ВСт2сп2 ВСтЗГпс2

А-П

10—40

40—80

ВСт5сп2, ВСт5пс2 18Г2С

Ас-П

10—32

10ГТ

А-1П

6—40

35ГС, 25Г2С

А-IV

>10—18

10—22

80С 20ХГ2Ц

A-V

10—22

23X2 Г2Т

Примечания:

  • 1. По соглашению изготовителя с потребителем допускается изготовление арматурной стали класса Ас-П диаметром 36—40 мм, класса A-IV марки 20ХГ2Ц и класса A-V марки 23Х2Г2Т диаметром 25—40 и 6—8 мм с механическими свойствами по табл. 5 для соответствующих классов.

  • 2. По соглашению с потребителем допускается изготовление арматурной стали других марок.

Содержание алемектов. %

Марка стали

*

Углерод

Марганец

КремнмП

Хром

Титан

Цлркокнй

Нимелв

Сера

Не

Фосфор более

■Медь

10ГТ

Не более

0,13

11*0—11,40

0,45—0,65

Не более

0. 30

0,015—

0,03

—

—

0,040

0.030

0,30

18Г2С

0.14-0.23

1,20—«1.60

0,60-0.90

Не более 0,30

—

—

0.30

0/М5

0,040

0,30

35 ГС

0,30-0.37

0,80—1,20

0.60-0,90

Не более

0,30

—

—

0,30

0J045

0,040

0,30

25Г2С

0.20 0.29

1,20-1,60

0.G0—0,90

Не более

0.30

—

—

0,30

OjO45

0.040

0,30

20ХГ2Ц

0.19-0.26

1.50—4,90

0,40—0,70

0. 90-1,20

0,015-

0.05-0,14

0,30

0ХМ5

0,040

0,30

80С

0,74—0.82

0.50-0,90

о.бо-i:,ю

Но более

0.30

0,03

—

0.30

0XJ45

3.040

0.30

23Х2Г2Т

0,19-0,26

1,40-11,70

0,40—0,70

1,35—1,70

0.02—

0.08.

—

0,30

0,040

0.035

0.30

П р к м с ч а и и я:

  • 1. В обозначениях марок стали цифры слепа означают среднее содержание углерода в сотых долях процента, буквы Г—марганец. С—кремний, X—-хром. Ц—• цирконий. Т—титан. Цифры после букв означают примерное содержание соответствующего элемента п целях единицах.

  • 2. Содержание алюминия в стали марки 23Х2Г2Т должно бить 0,015—0,05%.

ГОСТ S781—75 Стр.

Стр. 10 ГОСТ 57Я1—>75

  • 2.4.1. В стали марки 20ХГ2Ц депускается увеличение содержания храма до 1,7% и замена циркония на 0,02—0.08% титана. В стали марки 23Х2Г2Т допускается замена титана на 0,05—0,10% циркония. В этом случае в обозначении стали вместо буквы Ц указывают букву Т и наоборот.

  • 2.4.2. Допускается технологическая добавка титана в сталь марок 18Г2С, 25Р2С, 35ГС из расчета его содержания в готовом прокате 0,01—0,03%.

    • 2.5. Отклонения по химическому составу в готовом прокате из углеродистых сталей — по ГОСТ 380—71.

    • 2.6. В готовом прокате из низколегированных сталей при соблюдший норм механических свойств допускаются отклонения по химическому составу в соответствии с табл. 8. Минусовые отклонения (кроме титана и «циркония) не ограничиваются.

Таблица 8

Элемент

Допускаемое отклонение %

Элемент

Допускаемое отклонение. %

Углерод

4-0.020

Сера

4-0,005

Кремний

4-0,050

Фосфор

4-0,005

Марганец

4-0,100

Цирконий

4-Д01 —0.02

Хром

Медь

4-0,050

4-0,050

Титан

±0,01

Примечание. С согласия потребителя сталь может изготовляться с иными отклонениями по содержанию хрома и кремния.

  • 2.7. На поверхности стержней, включая поверхность ребер и выступав, не должно быть трещин, раковин, плен и закатов.

Допускаются отдельные местные .повреждения ребер и выступов в количестве не более трех на 1 im длины стержня, а также незначительная ржавчина, вмятины, наплывы, рябизна, отдельные волосовины и шерохеватость в пределах допускаемых отклонений.

Массу партии арматурной стали допускается увеличивать до массы плавки-ковша.

  • 3.3. От каждой партии, принятой по результатам внешнего осмотра и обмера, отбирают два стержня, различных по времени прокатки, для про<верюи на растяжение, изгиб и ударную вязкость.

  • 3.4. Допускается применять статистические методы контроля механических свойств и массы арматурных стержней.

  • 4. МЕТОДЫ ИСПЫТАНИЙ

    • 4.1. Отбор проб для химического анализа производят по ГОСТ 7565—73. Химический анализ стали проводят по ГОСТ 12344-66— ГОСТ 12348-66, ГОСТ 12360-66, РОСТ 12352—66, ГОСТ 12355—66, ГОСТ 12366—66, ГОСТ 20560—75, ГОСТ 18895—73 или другими методами, обессиливающими требуемую точность.

    • 4.2. Содержание алюминия определяется не реже одного раза в квартал.

    • 4.3. Отбор проб для испытания на растяжение, изгиб и ударную вязкость — по ГОСТ 7564—73. От отобранных по п. 3.3 прутков отбирают по одному образцу для каждого вида иопытаний.

    • 4.4. Испытание на растяжение проводят по ГОСТ 12004—66.

    • 4.5. Испытание на изгиб в холодном состоянии проводят по ГОСТ 14019—68 на образцах сечением, равным сечению проката.

Для стержней диаметром свыше 40 мм допускается испытание образцов, разрезанных вдоль оси стержня, на оправке диаметром, уменьшенным вдвое по сравнению с указанным в табл. 5, с приложением усилия изгиба со стороны разреза.

Образцы изготовляют в соответствии с требованиями ГОСТ 9454—60.

Стр. 12 ГОСТ 57>1— п

Замена

ГОСТ 20560—75 введен взамен ГОСТ «12344—66, ГОСТ 12348—66, ГОСТ 12350—66, ГОСТ 12352—66, ГОСТ 12355—66, ГОСТ 12356—66 в части общих указаний.

Редактор Т. П. Шатина

Технический редактор Ф. И. Шрайбштейн

Корректор Л. В. Вейнберг

Сдано в наб. 09.12.77. Подп. в печ. 01.03.78. 0.75 п. л. 0.69 уч.-изд. л. Тяр. 12000. Цена 3 коп.

Ордена «Знак Почета» Издательство стандартов. Москва. Д-22. Новопресненский пер., д. 3. Вильнюсская типография Издательства стандартов, ул. Миндауго, 12/14. . Зак. 365


Арматура строительная

Главная \ Продукция \ Сортовой прокат \ Арматура

Сталь горячекатаная для армирования ЖБК

(ГОСТ 5781-82)

Настоящий стандарт распространяется на горячекатаную круглую сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций (арматурная сталь).
Арматурная сталь периодического профиля:
Стержни с равномерно расположенными на их поверхности под углом к продольной оси стержня поперечными выступами (рифлением) для улучшения сцепления с бетоном.
Арматурная сталь гладкая:
Круглые стержни с гладкой поверхностью, не имеющей рифления для улучшения сцепления с бетоном.
Класс прочности арматуры:
Установленное стандартом нормируемое значение физического или условного предела текучести стали.
Угол наклона поперечных выступов арматуры:
Угол между поперечными выступами (рифлением) и продольной осью стержня арматуры.
Шаг поперечных выступов арматуры:
Расстояние между центрами двух последовательных поперечных выступов арматуры, измеренное параллельно продольной оси стержня.
Высота поперечных выступов арматуры:
Расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня.
Номинальный диаметр арматурной стали периодического профиля (номер профиля) арматуры:
Диаметр равновеликого по площади поперечного сечения круглого гладкого стержня. арматуры
Номинальная площадь поперечного сечения арматуры:
Площадь поперечного сечения, эквивалентная площади поперечного сечения круглого гладкого стержня того же номинального диаметра.

В зависимости от механических свойств арматурную сталь подразделяют на классы A-I (A240), A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000).
Арматурную сталь изготавливают в стержнях или мотках. Арматурную сталь класса A-I (A240) изготавливают гладкой, классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000) — периодического профиля. По требованию потребителя сталь классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800) — изготавливают гладкой.
Арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы арматуры, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии арматуры.
Арматурная сталь класса A-II (А300), изготовленная в обычном исполнении, и специального назначения Ас-II (Ас300), должна иметь выступы арматуры, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля арматуры.
Сталь класса A-III (A400) и классов A-IV (А600), A-V (A800), А-VI (А1000) должна иметь выступы арматуры по винтовым линиям, имеющим с одной стороны профиля арматуры правый, а с другой — левый заходы.
Относительные смещения винтовых выступов арматуры по сторонам профиля, разделяемых продольными ребрами, не нормируют.
Арматурную сталь классов A-I (A240) и A-II (А300) диаметром до 12 мм и класса A-III (A400) диаметром до 10 мм включ. изготовляют в мотках или стержнях, больших диаметров — в стержнях. Арматурную сталь классов А-IV (А600), A-V(A800) и A-VI (A1000) всех размеров изготовляют в стержнях, диаметром 6 и 8 мм — по согласованию изготовителя с потребителем арматуры в мотках.
Арматурную сталь изготовляют из углеродистой и низколегированной стали марок, указанных в таблице. Для стержней арматуры класса A-IV (A600) марки стали устанавливают по согласованию изготовителя с потребителем арматуры.

Марки стали, применяемые для изготовления арматуры разных классов.

Класс арматурной сталиДиаметр профиля, ммМарка стали
A-I (A240)6 — 40Ст3кп, Ст3пс, Ст3сп
A-II (A300)

10 — 40

40 — 80

Ст5сп, Ст5пс

18Г2С

Ac-II (Ac300)

10 — 32

36 — 40

10ГТ
A-III (A400)

6 — 40

6 — 22

35ГС, 25Г2С

32Г2Рпс



Параметры стержневой арматуры.

Номер профиля, ммМасса 1 м профиля, кгКоличество метров в 1 тнПлощадь поперечного сечения, см2
60,2224504,500,283
80,3952531,650,503
100,6171620,750,785
120,8881126,131,131
141,210826,451,540
161,580632,912,010
182,000500,002,540
202,470404,863,140
222,980335,573,800
253,850259,744,910
284,830207,046,160
326,310158,488,040
367,990125,1610,180
409,870101,3212,570
4512,48080,1315,000
5015,41064,8919,630
5518,65053,6223,760
6022,19045,0728,270
7030,21033,1038,480
8039,46025,3450,270





Маркировка арматуры.

При отсутствии прокатной маркировки арматуры концы стержней или связки арматурной стали соответствующего класса должны быть окрашены несмываемой краской следующих цветов для арматуры:

  • арматура Ат400С — белой;
  • арматура Ат500С — белой и синей;
  • арматура Ат600 — желтой;
  • арматура Ат600С — желтой и белой;
  • арматура Ат600К — желтой и красной;
  • арматура Ат800 — зеленой;
  • арматура Ат800К — зеленой и красной;
  • арматура Ат1000 — синей;
  • арматура Ат1000К — синей и красной;
  • арматура Ат1200 — черной.

Рекомендуемые марки углеродистой и низколегированной стали для изготовления арматурной стали соответствующих классов арматуры.

Класс арматурной сталиМарка стали
Ат400CСт3пс, Ст3сп
Ат500C

Ст5сп, Ст5пс

Ат60020ГС
Ат600C

25Г2С, 35ГС, 28С, 27ГС

Ат60010ГС2, 08Г2С, 25С2Р
Ат80020ГС, 20ГС2, 08Г2С, 10ГС2, 28С, 25Г2С, 22С, 35ГС, 25С2Р, 20ГС2
Ат800К35ГС, 25С2Р
Ат100020ГС, 20ГС2, 25С2Р
Ат1000К20ХГС2
Ат120030ХС2

Спецификации стандартов арматуры

, характеристики в соответствии с национальными стандартами разных стран.

Спецификации стандартов арматуры в соответствии с национальными стандартами разных стран. Спецификация арматуры из горячекатаной стали, характеристика в соответствии со стандартами страны.

Здесь вы можете найти спецификации и характеристики национальных и международных стандартов для стальной арматуры, арматурной стали. Горячекатаная стальная арматура, обычно используемая в качестве натяжного устройства для армирования бетона

90810
ДИН 488-2:2009
DIN 488.6 2010

Country Standard Characteristic

Algeria NA 8634
Argentina 2004
IRAM-IAS U500-528 2004, DN A420
Австралия/Сев. Зеландия AS/NZS 4671 : 2001
Беларусь СТБ 1704-2006
STB 1704-2012
Brazil ABNT NBR7480
Bulgaria BDS 9252:2007
Canada CAN/CSA-G30. 18-M92
G30.18-09EN, подтвержденный 2014
Чили NCH 204
Китай GB 1499.2 2007 9009

 Китай GB 1499.2 2007

012


Колумбия NTC 2289-2015
NTC 2289 2007
Эквадор NTE INEN 102:2015
NTE INEN 2167:2017
Еgypt ES 262-2/2009 ISO: 6935-2/2007
Ethiopia ES ISO 6935-2:2011
Европа EN 10080 2005
Франция NF A 35-080-1 NF A 35 — 016 : 96
Германия
ГОСТ международный стандарт ГОСТ 5781-82
GOST 10884-94
Греция ELOT 971: 90
Индия IS 1786 2008 9
ISO international standard ISO 6935 2:2007
Israel SI 4466
Italy D. M.14 / 01/2008
Япония JIS G3112 2010
Мексика NMX-C-407-ONNCCE-2001
NMX-B-457-Канасеро-2013
Перу PNTP 341 031 2015
PNTP 339 186 2015
Португалия PS 90 : 98
Румыния

5
СР 438-1:2012
Российская Федерация СТО АСЧМ 7-93
ГОСТ Р 52544-2006
Саудовская Аравия САСО 2/1992
Испания UNE 36065 2011
UNE 36068 2011
Taiwan CNS 560 2005
Tunisia NT 26.05
Turkey TS 708 2010
Ukraine ДСТУ 3760:2006
Великобритания БС 4449:1997
БС 4449: 2005
BS 4429 2005
США ASTM A615 — 14
ASTM A706 — 14
Vietnam TCVN 1651-2 2008

Atgal

: Products and quality :: Products

Hot — rolled стальные стержни для армирования бетона ( деформированные стержни )

АО «Промет Стил» производит стальной горячекатаный прокат для армирования бетона (деформированный прокат) номинальным диаметром 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32 и 40 мм с Стандартная длина 12 метров.

Качество выпускаемой продукции соответствует стандарту БДС 9252 (стали марок В500Б и В500С), БДС 4758 (стали марок В420Б и В420С). Кроме того, АО «Промет Сталь» сертифицировано на производство арматурного проката деформированного по техническим условиям различных стандартов, таких как DIN 488 (сталь марки В500В), STAS 438 (сталь марки ПЦ 52), ЭЛОТ 1421-3 (сталь марки В500С). , БС 4449(сталь марок 460В и В500В), итальянский стандарт D.M.14.01.2008 (сталь марки В450С), голландский стандарт NEN 6008 (сталь марки FeB500HWL). Продукция по DIN 488 также сертифицирована для продажи в Испанию и Украину.

По требованию заказчика арматура деформированная может изготавливаться в стержнях нестандартной длины менее и более 12 метров.

Горячий — Катаный Стальной Равный ножка уголки в прутках (уголках)

ОАО «Промет Стил» производит стальные горячекатаные уголки / уголки / в прутках с шириной полки от 25 до 50 мм и толщиной от 3,0 до 6,0 мм, по требованиям EN 10056 и ГОСТ 8500. Марки стали по EN 10025-1,2 (S235JR/S275JR/S355JR) и ГОСТ 380 (Ст.3 сп/пс).

Стандартная длина стального уголка составляет 6 метров, при этом его длина может варьироваться от 4 до 18 метров в зависимости от требований заказчика. Продукция по EN 10025-1,2/ EN 10056 сертифицирована для продажи в Украине.

Стальные стержни с горячими сгущенными барами ( . от 30 до 80 мм и толщиной от 5 до 20 мм, по EN 10058 и ГОСТ 103. Марки стали соответствуют EN 10025-1,2 (S235JR, S275JR, S355JR) и ГОСТ 380 (Ст. 3 сп/пс ). Стандартная длина полосового проката составляет 6 метров, а длина может варьироваться от 4 до 18 метров в зависимости от требований заказчика. Продукция по EN 10025-1,2/ EN 10058 сертифицирована для продажи в Украине.











Hot — rolled round steel bars (rounds)

“Promet Steel ОАО производит горячекатаный круглый прокат /круглый прокат/ диаметром Ø10 – Ø50 мм, согласно требованиям EN 10060 и ГОСТ 2590.

Published by admin
