Гост шурупы с полукруглой головкой: ГОСТ 1144-80. Шуруп (саморез) с полукруглой головкой.
Содержание
Шурупы с полукруглой головкой по ГОСТ 1144-80
* Шурупы исполнения 2 выпускаются с L до 22 мм.
Рис. 1. Шуруп с полукруглой головкой
Таблица 1. Размеры и масса шурупов по ГОСТ 1144-80
| d, мм | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 |
| b, мм | не менее 0,6 L | |||||||
| D, мм | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| k, мм | 1,7 | 2,1 | 2,4 | 2,8 | 3,5 | 4,2 | 5,6 | 7 |

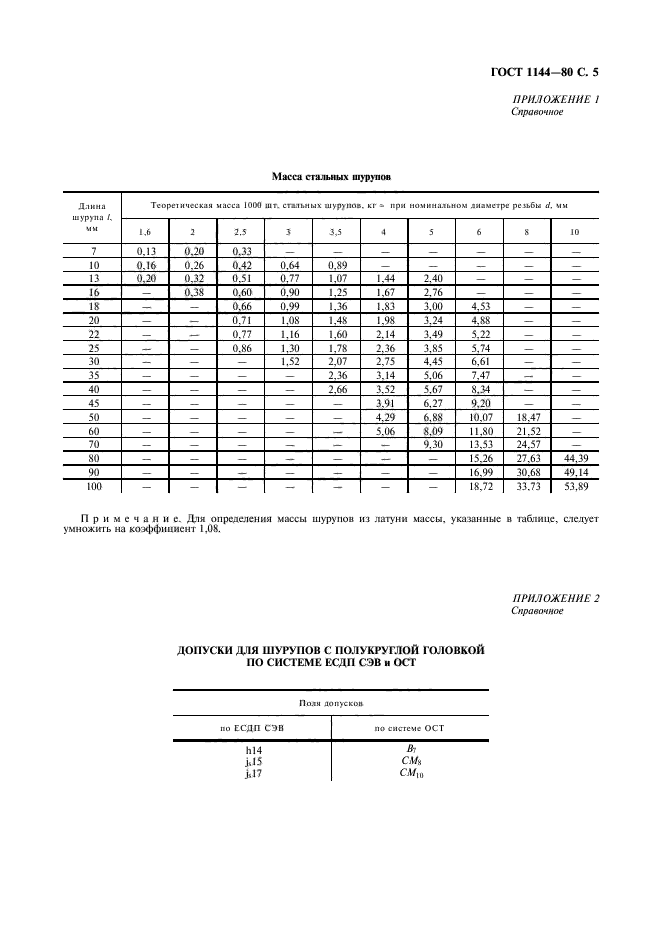

| Масса 1000 штук, кг | ||||||||
| L/d, мм | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 |
| 10 | – | 0,65 | – | – | – | – | – | – |
| 13 | 0,51 | 0,77 | 1,07 | 1,44 | 2,4 | – | – | – |
| 16 | 0,6 | 0,9 | 1,25 | 1,67 | 2,76 | – | – | – |
| 18 | 0,66 | 0,99 | 1,36 | 1,83 | 3 | – | – | – |
| 20 | 0,71 | 1,08 | 1,48 | 1,98 | 3,24 | 4,88 | – | – |
| 22 | 0,77 | 1,16 | 1,6 | 2,14 | 3,49 | 5,22 | – | – |
| 25 | 0,86 | 1,3 | 1,78 | 2,36 | 3,85 | 5,74 | – | – |
| 30 | – | 1,52 | 2,07 | 2,75 | 4,45 | 6,61 | – | – |
| 35 | – | – | 2,36 | 3,14 | 5,06 | 7,47 | – | – |
| 40 | – | – | 2,66 | 3,52 | 5,67 | 8,34 | – | – |
| 45 | – | – | – | 3,91 | 6,27 | 9,2 | – | – |
| 50 | – | – | – | 4,29 | 6,88 | 10,07 | 18,47 | – |
| 60 | – | – | – | 5,06 | 8,09 | 11,8 | 21,52 | – |
| 70 | – | – | – | – | 9,3 | 13,53 | 24,57 | – |
| 80 | – | – | – | – | – | 15,26 | 27,63 | 44,39 |
| 90 | – | – | – | – | – | 16,99 | 30,68 | 49,14 |
| 100 | – | – | – | – | – | – | 33,73 | 53,89 |
вернуться наверх
Шуруп с полукруглой головкой ГОСТ 1144-80
« Эксплуатация кислородного редуктора и техника безопасности.
Шуруп с потайной головкой размеры и вес. ГОСТ 1145. »
Рубрики:
Метизы
Содержание
- Изготовление шурупов по ГОСТ 1144.
- Размеры и вес шурупов с полукруглой головкой по ГОСТ 1144-80.
- Шуруп ГОСТ 1144-80 аналог DIN.
Данный тип шурупов наиболее часто используют для скрепления элементов к деревянным конструкциям, деталям из ДСП, фанере, гипсокартонным плитам и не только. Шурупы с полукруглой головкой используют во многих отраслях народного хозяйства, строительстве, при сборке мебели и в быту. При сборке мебели или в строительстве шурупы используют в больших количествах, поэтому для расчета затрат и наибольшей экономии необходимо знать теоретический вес шурупов. Вес шурупов с полукруглой головкой по ГОСТ 1144-80 указан в таблице 1 ниже. Также в таблице приведены основные размеры шурупов.
Изготовление шурупов по ГОСТ 1144.
Изготавливают шурупы по стандарту ГОСТ 1144-80 с полукруглой головкой, стержнем с резьбой и заостренным наконечником. Существует шурупы 2 видов с полной и неполной резьбой. По ГОСТ у шурупов с неполной резьбой диаметр гладкой части должен быть не меньше диаметра резьбы или больше. Шлицы на головке шурупа могут быть прямые и крестообразные.
Шурупы по ГОСТ 1144 изготавливают из коррозионностойких, черных сортов стали с покрытием и без.
Размеры и вес шурупов с полукруглой головкой по ГОСТ 1144-80.
Основные размеры шурупов по ГОСТ 1144-80 с полукруглой головкой.
.
Таблица 1.
Размеры и вес шурупов с полукруглой головкой по ГОСТ 1144-80.
| d | D | H | Вес 1000 шт. в кг при длине l в мм | |||||||||
| мм | 18 | 22 | 25 | 30 | 36 | 40 | 45 | 50 | 60 | 70 | ||
| 3 | 5,5 | 2,5 | 0,986 | 1,242 | 1,35 | 1,604 | — | — | — | — | — | — |
| 4 | 7 | 3,2 | 1,785 | 2,178 | 2,465 | 2,848 | 3,17 | 3,527 | 3,852 | 4,292 | 5,044 | — |
| 5 | 9 | 4 | 3,238 | 3,653 | 3,992 | 4,64 | 5,245 | 5,703 | 6,348 | 6,967 | 8,096 | 9,32 |
| 6 | 10,5 | 4,5 | 4,375 | 5,318 | 6,304 | 6,844 | 7,672 | 8,414 | 9,3 | 10,41 | 12,23 | 14,02 |
Шуруп ГОСТ 1144-80 аналог DIN.
Зарубежные аналоги шурупа с полукруглой головкой по ГОСТ 1144-80: DIN 95, DIN 7981.
