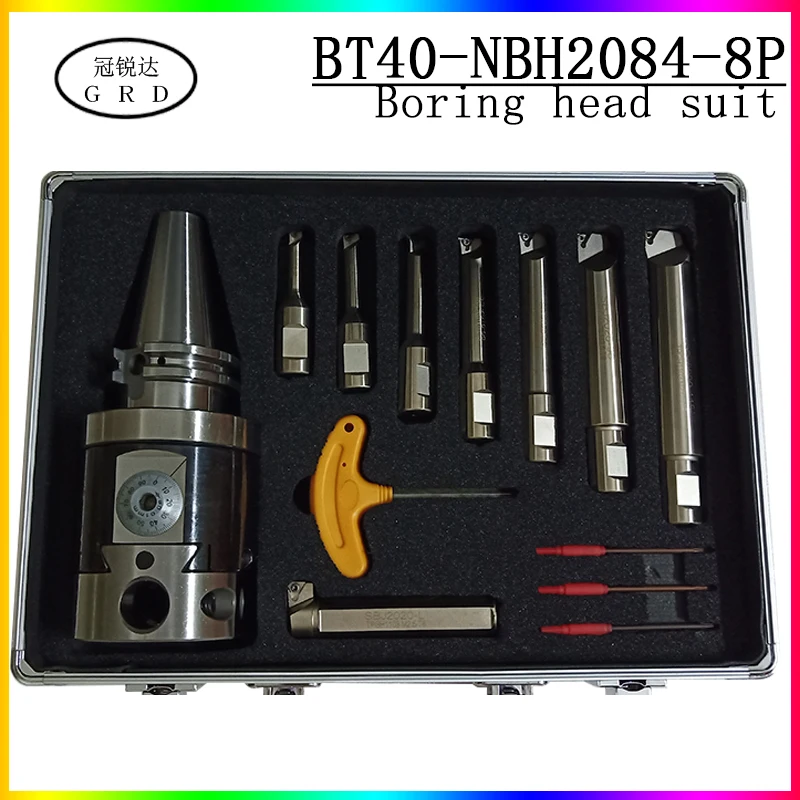

Набор микро расточных инструментов GBh3084

Набор микро расточных инструментов GBJ16

Микро-Расточная палка SFB

GBJ16 Переходник для Микро-Расточной головки GBJ16

Переходник для Микро-Расточной головки GBh3084

Адаптер для расточной системы GCK

Поделиться

Назад к списку

Все для металлообработки Расточной инструмент

В зависимости от ряда факторов могут быть использованы  универсальные расточные системы или модульные расточные системы. Универсальные расточные системы используются в первую очередь в инструментальном и штучном производстве, так как обладают широким диапазоном расточки и могут применяться на сверлильных, фрезерных и расточных станках. Модульные расточные системы чаще всего используются на мелкосерийном и серийном производстве, они обладают значительно более высокой производительностью, возможностью работы с большим вылетом (расточка на большой глубине).

Универсальные расточные головки серии VHU, производства компании Narex (Чехия) при помощи автоматической подачи салазок позволяют производить не только растачивание цилиндрических поверхностей, но и обработку конических поверхностей, торцевой поверхности и канавок. Компания Narex работает на рынке расточного инструмента с 1954 года и зарекомендовала себя как лучшего мирового производителя универсальных расточных систем.

Модульные расточные системы компании Stanny (Тайвань) являются оптимальным расточным инструментом по соотношению цена-качество. Модульные расточные системы Stanny по устройству являются аналогичными WOHLHAUPTER,например, двурезцовые расточные головки имеют систему винт-гайка, а не просто толкающий винт, как у более «бюджетных» производителей типа D’andrea. Модульная система обеспечивает отличную жесткость при работе на больших вылетах расточного инструмента.

Основные технические данные
	Vhu	36	56	80	110	125	160
Перемещение салазок	макс.(мм)	36	56	80	110	125	160
Обрабатываемый диаметр торцовой части	макс. (мм)	230	320	380	430	610	690
Растачиваемый диаметр	макс.(мм)	225	360	410	450	650	720
Автоматическая подача	мм/об.	0,02	0,05 — 0,10 — 0,15 — 0,20
		0,04
		0,06
Ручная скоростная подача	мм/об.	3				4
Точность настройки	1 деление = 0,01 мм
Диметр зажимных отверстий	dH8, мм	16	25			32
Масса головки/кассеты	кг	2,1/5,3	7,5/18,6	8,1/19,0	8,4/19,5	12,4/33,0	13,8/34,3
Конические хвостовики	тип хвостовика	VK360	VK800,VK801			VK801
Размеры кассеты	мм	320 x 270 x 85	490 x 350 x 165			540 x 380 x 170

Основные размеры
	Код	A	B	C	D	E
Vhu 36	201. 146 (модель C)	78	78	28	53	100
Vhu 56	201.153 (модель С)	115	115	36	80	134
Vhu 80	201.160 (модель С)	140	140	36	80	134
Vhu 110	201.177 (модель С)	165	140	36	80	134
Vhu 125	201.184 (модель С)	190	190	42	92	151
Vhu 160	201.191 (модель С)	225	190	42	92	159

• w3.org/TR/xlink» umi:element-id=»819″ umi:region=»row»> Скачать каталог «модульные расточные системы».pdf (6919.84 kB)
•  Скачать каталог «универсальные расточные системы Narex».pdf (2605.61 kB)

Различные типы расточных инструментов

Проще говоря, производственный процесс расточки — это увеличение отверстия в металле. Существует довольно много различных механизмов или подходов, которые можно использовать для изготовления отверстий от токарных и фрезерных станков до линейного растачивания или интерполяции. Мы хотели сделать краткий обзор различных видов расточных инструментов , доступных для сверления отверстий и/или операций вторичного растачивания.

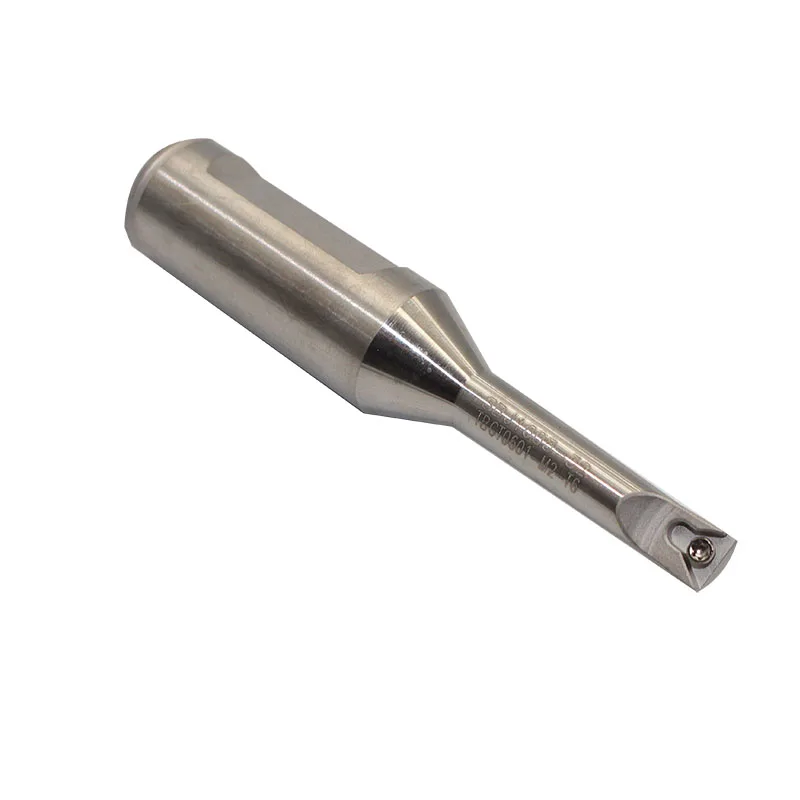

Расточные оправки

Растачивание глубоких отверстий может потребовать очень большого отношения длины к диаметру или вылета, когда речь идет о инструментальных узлах. Поскольку в этих сценариях может быть сложно поддерживать точность и стабильность, нам нужны расточные оправки для расширения инструментальных сборок и сохранения жесткости для создания идеальных кругов с отделкой в ​​соответствии со спецификацией.


Цельные расточные оправки

Цельные расточные оправки, как правило, изготовленные из твердого сплава для чистовой обработки или тяжелого металла для черновой обработки, имеют плотную структуру, которая обеспечивает более стабильное резание при приложении осевой силы.


Демпфирующие стержни

Если скорость резания снижается или качество поверхности начинает вибрировать при сверлении с большим вылетом, можно использовать демпфирующие стержни. Имеют встроенные системы демпфирования. Наша версия, Smart Damper, работает как встречный демпфер и фрикционный демпфер, так что вибрация существенно поглощается.

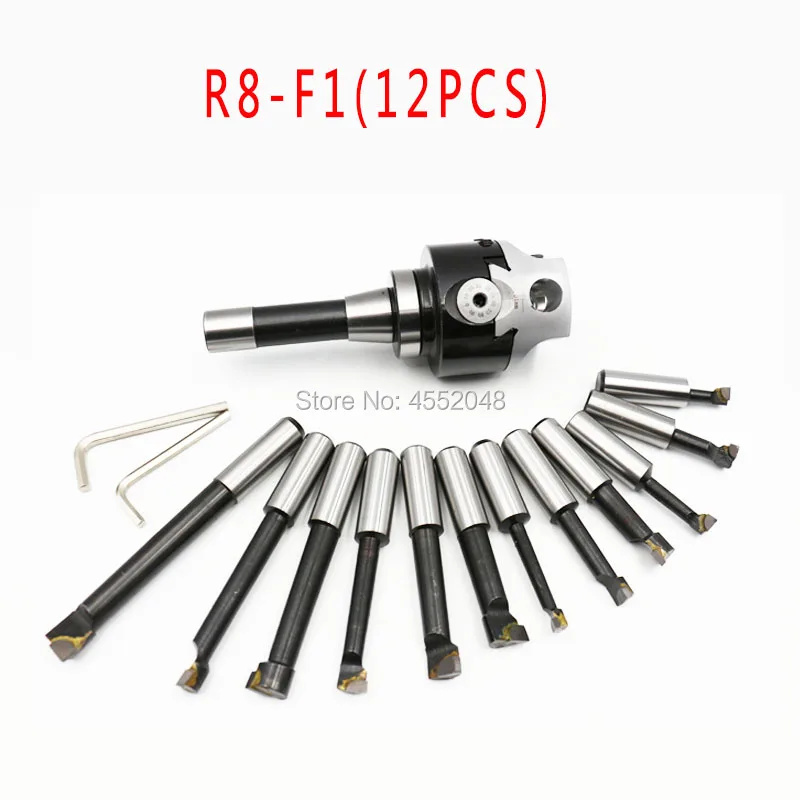

Расточные головки

Расточные головки специально разработаны для расширения существующего отверстия. Они удерживают фрезы в нужном положении, чтобы они могли вращаться и постепенно удалять материал, пока отверстие не достигнет нужного диаметра.


Головки для чернового растачивания

После начала бурения с помощью дрели или другим методом головки для чернового растачивания подходят для удаления больших объемов материала. Они сделаны более жесткими, чтобы справиться с увеличенной глубиной резания, крутящим моментом и осевыми силами, необходимыми для эффективного и последовательного выполнения проходов для удаления материалов.


Головки для чистового растачивания

Головки для чистового растачивания лучше всего использовать для более деликатного и точного удаления материала, завершающего работу, начатую головкой для чернового растачивания. Их часто балансируют для высокоскоростной резки, так как это лучший подход для достижения точных технических характеристик.


Расточные головки с двумя режущими кромками

Большинство расточных головок имеют одну режущую кромку, которая режет по мере того, как диаметр ее подачи регулируется станком. Существуют расточные головки с двумя режущими кромками, которые могут ускорить резку и повысить универсальность. Например, серия 319.и другие двухрезцовые расточные головки BIG KAISER включают в себя две фрезы, которые могут выполнять сбалансированную или ступенчатую резку без дополнительных принадлежностей или регулировок путем переключения мест установки держателей пластин различной высоты.


Цифровые расточные головки

Традиционно регулировка расточных головок была кропотливой и трудоемкой, особенно когда она выполнялась на станке. Легко ошибиться, маневрируя, чтобы прочитать шкалу диаметра и отрегулировать ее до нужного диаметра. Цифровые расточные головки имеют светодиод, который значительно упрощает точную настройку.

Поскольку фрезы расположены по диаметру расточной головки, а не по ее поверхности, они не могут просверлить отверстие на плоской поверхности или сырье. Особенно в небольших отверстиях можно использовать рифленые сверла, называемые стартовыми сверлами, чтобы начать отверстие перед черновым растачиванием.

Специальные расточные головки

Головки для обратного растачивания и обработки торцевых канавок, а также держатели пластин для снятия фаски доступны для некоторых из наиболее распространенных вторичных операций после растачивания отверстия. Мы производим специальные головки с фрезами под соответствующими углами, поэтому каждую из этих операций можно выполнять без ручного перемещения детали, смены инструмента или регулировки угла фрезы.

Поскольку ограничение отношения длины к диаметру имеет решающее значение для успешного растачивания, крайне важно иметь возможность сделать сборку инструмента как можно короче. Наши модульные компоненты основаны на цилиндрическом соединении с радиальным стопорным винтом, что позволяет идеально сочетать различные типы хвостовиков, редукторов и удлинителей, стержней, цанговых адаптеров ER и индукторов СОЖ.

Нужна помощь в поиске подходящего бурового оборудования для вашей следующей работы или нового станка? Наши инженеры здесь, чтобы помочь. Свяжитесь с нами здесь.
