Иж 250 технические характеристики: ИЖ 250 технические характеристики

Содержание

Токарно-винторезный станок 250ИТВМ: технические характеристики, паспорт

Конструкционные особенности устройства

Семейство токарных станков Иж разработано так, чтобы обеспечивать минимальное отвлечение персонала и гарантировать стабильные режимы работы. Краткое описание особенностей функционирования и оснащения:

при токарных работах, подача смазки на ходовой винт осуществляется автоматически;
фартук, в котором устанавливается механика обработки — гарантирует высокую жесткость упора, снижает нагрузки на механизм коробки передач;
большие диапазоны движения суппорта, значения подачи, оборотов главного вала обеспечивают высокую производительность, а также качество обработки поверхности;
для регулировки скорости вращения шпинделя агрегата применен роботизированный механизм, он же отвечает за предварительную установку режима для проведения следующей операции;
система приводных ремней и общая конструкция системы шестерен главного привода обеспечивают высокую скорость замены шкивов и не требует замены элементов для получения нужного режима эксплуатации;
задняя бабка сконструирована таким образом, чтобы обеспечивать удобное управление в сочетании с высокой жесткостью.
при нарезке резьбы не требуется менять колеса гитары за счет особой конструкции механики коробки подач;
в конструкции головки резцов использована схема с беззазорной сцепкой. Это не только повышает точность установки рабочего органа, но и обеспечивает высокую жесткость;
работу подачи регулирует всего одна рукоятка.

Конструкция всех моделей семейства отличается высокой прочностью и долговечностью. Все рабочие поверхности выполнены из износоустойчивого хромоникилевого чугуна. Все элементы проходят закалку, шлифовку. Компоновка станков классическая, не предусматривающая продольно фрезерный тип операций.

Для удобства работы оборудование оснащается лампой освещения рабочей области с изменяемым положением.

Системы безопасности включают:

защиту от коротких замыканий электросистемы;
структуру аварийного останова главного двигателя при превышении нагрузки на валу;
блокировочные приспособления для недопущения одновременной подачи в двух направлениях;
систему предотвращения случаев, когда валик и винт включаются одновременно.

Компания производитель, легендарный завод ИЖМАШ, предлагает несколько модификаций оборудования, отличающихся регулировкой главного привода и другими характеристиками. В частности, существуют системы без редуктора, в которых изменение скорости вращения шпинделя осуществляется модификацией оборотов электродвигателя. В станках такого класса используется более мощная модель привода в 5.5 кВт.

Назначение и описание агрегата

Станок токарно-винторезный 250ИТВМ.01отличается приличным по величине набором функций, а также вменяемой ценой. Такой агрегат легко обтачивает небольшие металлические заготовки. Чтобы его высокая точность обработки сохранялась подольше, не используйте его под крупные серии деталей и, в особенности, для их предварительной обработки. Для таких процессов в линейке есть агрегат в исполнении 250 ИТПМ, который производится под заказ.

Указанное оборудование выпускалось станкостроительным заводом ИжмашСтанко (Ижевск). Агрегаты, комплектующие изделия и запчасти к нему имеются в продаже в полном объеме. Причем их стоимость приемлемая.

Вся рассматриваемая нами серия станков разрабатывалась на основе конструктивно и технически удачной схемы агрегата ИЖ1И611П. Они выполняют разнообразные виды токарных операций с фиксацией детали патроном, цанговым зажимом либо вращающимися центрами, производят нарезку резьбы дюймовой, метрической и модульной резьбы.

Основной привод выполнен электродвигателем, работающим на клиноременную передачу (одиночную и поликлиновую) или зубчатый редуктор (12-и ступенчатый).

В корпус передней бабки монтируют:

Шпиндельный узел, объединенный со входным шкивом.
Комплекты зубчатых колес (два) – перебор (с передаточным соотношением 1 : 8) и звено, увеличивающее шаги для резьбы.

Повысить производительность работ на станке позволяет отказ от пробного прохода с последующими замерами деталей. Это новшество реализовано в токарном станке ИЖ250ИТВМФ1. Для этого он имеет устройство цифровой индикации (УЦИ). Оно значительно упрощает работу специалиста по расчету глубины резания, соответствующего ей числа оборотов лимба с фиксацией их на экране. УЦИ способствует обеспечению станку высокой точности обработки за счет:

Отражения величины размера (в мм, дюймах) с дискретностью в 0,1 – 100 мкм.
Учета компенсационных поправок, учитывающих изнашивание трущихся пар станочного агрегата и кромки режущего инструмента.

Точный отсчет для поперечной подачи (до 0,005 мм/об) осуществляется механизмом типа «верньер». Это маховик с нониусной шкалой. Коробка подач в состоянии менять скорость резца при нарезании резьбы, точении и остальных операциях. Причем делает это в достаточно широких пределах. Резьба с высокой точностью нарезается при условии прямого подключения ходового винта к гитаре (без участия коробки подачи).

Электрооборудование станка

Электрическая схема токарно-винторезного станка ИЖ-250

Общие сведения

На станке установлено 3 трехфазных асинхронных короткозамкнутых электродвигателя:

Двухскоростной электродвигатель главного привода типа ФТ42—4/2, 2,6/3 кВт. 420/ 2800 об/мин напряжение 380 В.
Электродвигатель маслонасоса смазки АОЛ 12—4, Р = 0,18 кВт, n=1400 об/мин, 220/380 В, в. исп. Ф—3.
Электродвигатель охлаждения типа 1A-22, Р=0,125 кВт, n=2800 об/мин, напряжение 220/380 В.

Электроаппаратура и пакетные выключатели включения внешней сети и насоса охлаждения находятся в нише правой тумбы. Кнопки направления вращения и стоповая, тумблер для включения местного освещения и переключатель выбора скорости ПС находятся на пульте, на коробке подач.

Электродвигатели и аппаратура рассчитаны включение в сеть 380 вольт. Местное освещение 26 В.

Описание работы электросхемы

Подключение электросхемы станка к сети осуществляется пакетным выключателем ВС, при этом через пускатель П включается электродвигатель маслонасоса смазки 2Д.

Для включения электродвигателя 1Д на 420 об/мин, (треугольник) ручка переключения ПС ставится в положение “1 скорость”, замыкаются контакты 23-19.

Для включения электродвигателя 1Д на 2800 об/мин, (двойная звезда) ручка переключения ПС ставится в положение “II скорость”.

Изменение скорости вращения эл. двигателя 1Д возможно путем изменения положения переключателя ПС.

В зависимости от выбранного направления вращения шпинделя нажатием кнопки 3KУ “Назад” включается пускатель Н.

Пример работы схемы

Пример работы схемы на II скорости и при направлении вращения шпинделя вперед:

Повернуть ручку переключателя ПС в положение «II скорость» подготавливается к включению пускатель 2С.

Нажатием кнопки 2КУ «Вперед» ставится на самопитание пускатель В, подготавливающий цепь 1Д на вращение в направлении “Вперед”.

С поворотом рукоятки включения на микропереключатель МП замыкает свои н.з. контакты 5-23 и включается пускатель 2С.

В результате включения последовательно двух пускателей В и 2С двигатель 1Д получает вращение вперед на II скорости. Останов 1Д осуществляется кнопкой 1КУ “Стоп” или рукояткой фрикциона. Работа схемы при вращении 1Д в направлении назад или при скорости 1420 об/мин. происходит аналогично описанной.

Включение насоса охлаждения осуществляется пакетным выключателем BH с правой тумбы.

Защита и блокировка

Защита электрооборудования станка от короткого замыкания обеспечивается плавкими предохранителями 1ПП и 2ПП. Для защиты 1Д и 2Д ОТ перегрузок предусмотрены тепловые реле 1РТ и 2РТ. магнитные пускатели В и Н обеспечивают нулевую защиту 1Д.

Указания по эксплуатации станка

1. Не рекомендуется выключать станок во время его работы вводным пакетным выключателем ВС, т. е. разрывать им ток.

2. При срабатывании тепловой защиты электродвигателей 1Д или 2Д необходимо некоторое время выждать, чтобы он охладился, затем выключить 1РТ ИЛИ 2РТ кнопкой возврата и включить станок в работу.

Станок токарно-винторезный высокой точности 250ИТВМ.03.Ф1 с УЦИ (РМЦ 750 мм)

Описание

Станок токарно-винторезный высокой точности 250ИТВМ.03Ф1 предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб. Станок 250 ИТВМ.03 отличается от базовой модели увеличенным межцентровым расстоянием и оснащен системой цифровой индикации.

ОСОБЕННОСТИ КОНСТРУКЦИИ:

Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности. Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент. Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой. Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки. Ходовой винт смазывается автоматически при нарезании резьбы. Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла. Станина станков 250 ИТВМ.01, 250 ИТВМ Ф1, 250 ИТВМ.03 изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы. Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении.

Привод главного движения осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни. При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение. В передней бабке размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы. Станок модели 250 ИТВМФ1 оснащен системой цифровой индикации (СЦИ).Оснащение станка СЦИ позволяет:

— осуществлять индикацию размеров в мм или в дюймах с дискретностью от 0,1 до 100 мкм;
— проводить линейную компенсацию погрешностей механических элементов станка, например, износ направляющих;
— вводить компенсацию износа инструмента.

Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/об. Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач.

Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта. Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта. Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач. На станке устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50Гц, напряжении местного освещения 36 В. Подключение станка к электросети осуществляется пакетным включателем.

Расположение составных частей станка 250ИТВМ

Расположение основных узлов токарного станка 250итвм

Перечень составных частей станка 250ИТВМ

Станина 250ИТВМ. 10.000 (250ИТВМ.03.10.000)
Редуктор 250ИТВМ.17.000
Коробка подач 250ИТВМ.30.000
Гитара 250ИТВМ.25.000
Бабка передняя 250ИТВМ.21.000
Электрооборудование 250ИТВМ.90.000
Разводка УЦИ 250ИТВМФ1.94.000
Ограждение (патрона) 250ИТП.86.000
Фартук 250ИТВМ.50.000
Резцедержатель четырехпозиционный 250ИТП.61.000
Ограждение (суппорта) 1И611П.89.000
Суппорт 250ИТВМ.60.000
Охлаждение 250ИТП.70.000
Бабка задняя 250ИТП.40.000
Ограждение 250ИТВМ.10.02.000
Смазка 250ИТВМ.74.000

Технические характеристики станка 250ИТВМ

Наименование параметра	250ИТВМ. 01	250ИТВМ.03	250ИТВМФ1
Основные параметры
Класс точности по ГОСТ 8-82	В	В	В
Наибольший диаметр заготовки обрабатываемой над станиной, мм	240	240	240
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	168	168	168
Наибольший диаметр заготовки устанавливаемой над станиной, мм	300	300	300
Наибольшая длина заготовки (РМЦ), мм	500	750	500
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	25	25	25
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	24	24	24
Количество ступеней прямого вращения шпинделя, об/мин	21	21	21
Частота прямого вращения шпинделя, об/мин	25..2500	25. .2500	25..2500
Количество ступеней обратного вращения шпинделя, об/мин	21	21	21
Частота обратного вращения шпинделя, об/мин	25..2500	25..2500	25..2500
Размер внутреннего конуса в шпинделе, М	Морзе 4	Морзе 4	Морзе 4
Конец шпинделя по ГОСТ 12593-72	4	4	4
Допустимый крутящий момент на шпинделе, Нм	1051,90	1051,90	1051,90
Подачи
Наибольшая длина хода каретки суппорта, мм	500	500	500
Цена деления лимба продольного перемещения суппорта, мм	0,1	0,1	0,1
Продольное перемещение за один оборот лимба, мм	20	20	20
Наибольшее поперечное перемещение суппорта, мм	165	165	165
Цена деления лимба поперечного перемещения суппорта, мм	0,05	0,05	0,05
Поперечное перемещение за один оборот лимба, мм	3	3	3
Наибольшее перемещение верхних салазок суппорта, мм	120	120	120
Число ступеней продольных подач
Пределы рабочих подач продольных, мм/об	0,01. .1,8	0,01..1,8	0,01..1,8
Число ступеней поперечных подач
Пределы рабочих подач поперечных, мм/об	0,005..0,9	0,005..0,9	0,005..0,9
Скорость быстрых перемещений суппорта, продольных, м/мин	нет	нет	нет
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет	нет
Количество нарезаемых резьб метрических
Пределы шагов нарезаемых резьб метрических, мм	0,2..48	0,2..48	0,2..48
Количество нарезаемых резьб дюймовых
Пределы шагов нарезаемых резьб дюймовых	24..0,5	24..0,5	24..0,5
Количество нарезаемых резьб модульных
Пределы шагов нарезаемых резьб модульных	0,2..12	0,2..12	0,2..12
Количество нарезаемых резьб питчевых	нет	нет	нет
Дискретность УЦИ по координатам X/Z. мм	—	—	0,001/ 0,005
Задняя бабка
Размер внутреннего конуса пиноли задней бабки по ГОСТ 25557-82	Морзе 3	Морзе 3	Морзе 3
Центр пиноли задней бабки по ГОСТ 13214-79	Морзе 3	Морзе 3	Морзе 3
Наибольшее перемещение пиноли задней бабки, мм	85	85	85
Цена деления линейки перемещение пиноли, мм	1	1	1
Цена деления лимба перемещение пиноли, мм	0,05	0,05	0,05
Поперечное смещение пиноли, мм	±10	±10	±10
Электрооборудование
Количество электродвигателей на станке	3	3	3
Электродвигатель главного привода, кВт/ об/мин	3/ 1410	3/ 1410	3/ 1410
Электродвигатель станции смазки, кВт/ об/мин	0,09/ 1350	0,09/ 1350	0,09/ 1350
Электродвигатель насоса охлаждения, кВт/ об/мин	0,18/ 2730	0,18/ 2730	0,18/ 2730
Насос охлаждения (помпа)	ПА-22	ПА-22	ПА-22
Суммарная мощность электродвигателей на станке, кВт	3,27	3,27	3,27
Габаритные размеры и масса станка
Габариты станка (длина ширина высота), мм	1790_810_1400	2005_810_1400	1790_810_1400
Масса станка, кг	1180	1240	1190

Список литературы:

Станок токарно-винторезный 250ИТВМ. 01, 250ИТВМ.03, 250ИТВМФ1. Руководство по эксплуатации 250ИТВМ.00.000 РЭ, 2000
Станок токарно-винторезный 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1. Руководство по эксплуатации электрооборудования 250ИТВМ.00.000 РЭ1, 2000

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки., 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Классификация и основные характеристики станков токарной группы
Выбор подходящего станка для металлообработки
Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
Графические знаки для токарных станков
Фрикционная муфта токарно-винторезного станка
Методика проверки и испытания токарно-винторезных станков на точность
Заводы производители токарных станков
Заводы производители металлорежущих станков
Справочник токарных станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Устройство станка

Электрооборудование токарного станка ИЖ250

Станину изготавливают методом литья, она имеет усиления в виде П-образного ребра и устанавливается на прочной тумбе. Материал для станины служит хромоникелевый чугун. Станина снабжена 4-а направляющими (две – призматические, остальные – плоские). Последние подвергнуты поверхностной закалке ТВЧ и шлифовке. Внутри тумбы размещен электропривод, вращающий редуктор, автоматическая смазочная станция и система подачи СОЖ (смазочно-охлаждающая жидкость).

В соответствии с кинематической схемой станка редуктору отводится роль коробки скоростей, приводящейся с помощью электродвигателя, закрепленного на фланце. Для фиксации редуктора в тумбе имеется промежуточный кронштейн.

У редуктора есть устройство предварительного выбора оборотов. Эта процедура реализуется без останова станка. Рукояткой проворачивают маховик, связанный с двумя дисками, с помощью которых выбирают число оборотов. Диски образуют набор отверстий для пальцев с рычагами, перекидывающими блоки шестерен. Для приостановки вращения зубчатых колес (до скорости менее 100 об/мин) эта рукоятка слегка оттягивается к себе (ощущение сопротивления), выдерживается пауза. Затем усилием в том же направлении (к себе до отказа) включают передачу. На малых оборотах эта процедура делается одним движением ручки.

Для упрощения переброски или смены приводного ремня (без необходимости разбирать весь узел) его шкив смещен в левую половину корпуса задней бабки. Базой для монтажа последней принят штифт, установленный внизу шпинделя. Этот элемент контрит сам шпиндельный узел в случае разогрева нагреве последнего и облегчает контроль положения его оси вращения. Момент вращения к шпинделю станка приходит прямо от шкива либо через шестерни перебора. Впереди на корпус бабки вынесена ручка переключений между зубчатой муфтой и перебором. Блок не даст включить их в одно время. Во избежание поломки шестерен не двигайте ручку до полной остановки шпиндельного узла. В конструкции передней бабки предусмотрено звено, которое увеличивает шаг выполняемой резьбы.

С помощью коробки подач настраивают процессы по нарезке резьбы или переключают подачи во время точения. Размер всех поперечных подач вдвое меньше аналогичных продольных. Редуктор вращает входной вал указанной коробки посредством сменного комплекта шестерен (резьба) или ремня (все остальные операции). Переключение подачи при оборотах шпинделя менее 100 об/мин допускается с ходу. Если скорость выше – то только на выбеге (уменьшении скорости) шпинделя за счет кратковременного выключения вращения на станке с помощью предусмотренной рукоятки.

Слева на торцевой поверхности передней бабки крепят гитару. Из-за наличия блокировки включить зубчатую передачу вместе с ременной невозможно.

Застопорить заднюю бабку можно поворотом ее рукоятки. Усилие зажима можно отрегулировать с помощью гаек. Надежности прижима поспособствует добавочный винт. Проточка коротких конусов на станке облегчается тем, что есть возможность сместить корпус задней бабки по отношению к оси центров станка. Смещение делается на величину не более + — (10 мм) специальным винтом. Для контроля положения оси центров станка по горизонтали (относительно станинных направляющих) совмещают соответствующие бобышки на корпусе и поддоне задней бабки. Фиксацию пиноли выполняют посредством ее ручки.

К основным функциям фартука относят: реализация движения подачи (продольной или поперечной) для суппорта посредством ходового вала; порезка резьбовых поверхностей – от ходового винта. Поэтому фартук снабжен 4-я муфтами, которые включают прямые или обратные подачи. Ускоренного перегона резца у этих моделей станков нет.

Крестообразный суппорт в процессе работы станка ходит вдоль заготовки с помощью станинных направляющих, а поперек нее – по аналогичным элементам каретки. Продольные перемещения реализуются ручным либо механическим способом. Сверху на суппорте стоит основной резцедержатель с четырьмя местами под резцы. Под заказ возможна дополнительная поставка заднего одноместного резцедержателя для поперечной каретки.

Для закрытия зоны резания от летящих стружек установлено защитное ограждение с проемом из прочного прозрачного полимера. Ее монтируют с помощью стойки с регулируемой высотой. В случае резания заготовок из хрупкого материала применяют дополнительный защитный экран, который крепится к основному справа.

Расположение органов управления токарно-винторезным станком 250-ИТВ

Спецификация органов управления токарно-винторезным станком 250-ИТВ

Маховик выбора частоты вращения шпинделя
Рукоятка переключения частоты вращения шпинделя
Рукоятка установки величины подач и шага резьбы
Рукоятка установки величины подач и шага резьбы
Рукоятка установки величины подач и шага резьбы
Рукоятка переключения трензеля и звена увеличения шага
Рукоятка переключения перебора
Вводный выключатель
Выключатель электронасоса охлаждения
Пульт предварительного набора
Цифровое табло
Кнопка 0 сброса цифрового табло на нуль
Кнопка А вызова нa цифровое табло начальной абсолютной координаты
Выключатель Сеть блока индикации
Кнопка включения маслонасоса
Кнопка общего останова и аварийного отключения ставка
Маховик ручной продольной подачи
Маховик ручной поперечной подачи
Рукоятка закрепления резцедержателя
Выключатель освещения
Рукоятка включения и выключения гайки ходового винта
Маховик перемещения верхних салазок
Рукоятка зажима пиноли
Рукоятка закрепления задней бабки на станине
Рукоятка реверсирования подачи
Маховик перемещения пиноли
Гайка для закрепления задней бабки на станине
Винт регулирования предохранительного механизма
Рукоятка пуска и останова
Маховик верньера

Назначение ИЖ 250

Токарные классические станки используются в целом спектре операций, как по обработке поверхностей заготовок, так и нарезании резьбы. Особенности технических характеристик моделей семейства ИЖ позволяют использовать агрегаты с высокой степенью универсализации и удобства.

В частности, станок:

подойдет как для предприятий, занятых мелкосерийным, так и массовым производством, выполняющим операции высокой точности;
предлагает обработку с несколькими типами фиксации. Оборудование может работать с патроном, цангой, обеспечивать операции с центром;
в операциях как получистового, так и финишного точения станок по металлу ИЖ позиционируется как оборудование с высокой производительностью.

Отдельные модификации агрегата специально созданы для достижения высокой точности или нагрузочной устойчивости при выполнении грубых работ.

Особенности работы и возможности

Анализируя чертежи 250ИТВМ можно заметить массу мест стыковки дополнительных модулей. Паспорт усовершенствованной модели характеризуется превосходящими техническими параметрами, что позволяет проводить работы с максимальными нагрузками. Точность этой модели обеспечивает специальный индикатор цифрового типа, благодаря которому не требуется затрачивать массу времени для ручного измерения параметров заготовки, также исключается необходимость пробных проходов.

Внешний вид станка

Ижевский завод обеспечил возможность присоединения высокоэффективных модулей даже к базовому стандартному оборудованию, эта особенность используется при модернизации.

Установка 250ИТВМ оснащена функцией фиксации головки резцового инструмента без зазора. Выполняя резьбу с использованием этой технологии в процессе операции удается поддержать максимальную жесткость, стабильность и точность. В ходе нарезки резьбы главный ходовой винт обрабатывается смазкой в автоматическом режиме. Благодаря уникальной конструкции шпиндельного модуля допускается мгновенная смена приводных ремней, причем разборка узлового агрегата не требуется.

Токарный станок ИЖ-250 – технические характеристики

Токарный станок ИЖ 250 до настоящего времени справедливо считается одной из самых популярных моделей своего класса несмотря на то, что выпускается с начала 60-х годов прошлого века.

) обеспечивает высокое качество сборки и долговечность. На базе этой модели разработаны и выпускаются и модифицированные версии. Правильно оценить достоинства станка поможет знание его особенностей и технических возможностей.

Какие задачи решает агрегат?

Токарный, а точнее, токарно-винторезный, станок ИЖ-250 относится к многофункциональному оборудованию и призван механизировать труд токаря при работе с деталями в центрах, цанге или патроне.

Он широко используется при формировании различных резьбовых конструкций (метрическая, дюймовая, модульная). Данное оборудование устанавливается, как в цехах больших заводов, так и в мастерских малых предприятий при серийном производстве, выпуске небольших партий продукции или ремонте различной техники.

Достаточная степень точности при работе с небольшими по размеру деталями позволяет применять ИЖ-250 в приборостроении, машиностроении и изготовлении инструментов.

Как правильно приобрести?

Оформить покупку бюджетного станка ИЖ 250 в первоначальном варианте конструкции практически невозможно на первичном рынке. Дело в том, что за многие годы модернизации оборудования конструкторы внесли большое количество мелких и больших изменений в компоновке модели.

Если потенциальному покупателю нужно приобрести оборудование по сравнительно доступной цене, находящееся в нормальном состоянии, рекомендуется купить его на специализированных досках объявлений. Одной из таких площадок является Авито — здесь практически всегда можно найти привлекательные предложения от частных продавцов или производственных предприятий.

При оформлении покупки мы рекомендуем обратить ваше внимание на следующие особенности:

силовой агрегат должен выдавать максимальные паспортные обороты. Для проверки этого показателя следует подключить станок к трехфазной электросети и провести пробный запуск на всех скоростях. Признаком проблемной работы электрического двигателя является отсутствие возможности достичь максимальных оборотов, а также заметный перегрев корпуса мотора при работе на минимальной нагрузке;
обязательно проверьте правильность остановки б/у агрегата. Очень часто в конструкции ломается механизм, расположенный в фартуке. Признаком его выхода из строя является недостаточно жесткий упор при остановке работы силового агрегата;
перед оформлением покупки следует обратить внимание и на приводные ремни. На их поверхности не должны находиться абразивные продукты, выделяемые в результате износа. Если вы обнаружили стружку, это первый признак того, что ремни придется обязательно заменить на новые. Вторым признаком можно считать повышенную шумность, определяемую по нехарактерному свисту;
проверьте правильность работы коробки подач. Внутренняя начинка также не должна иметь никаких следов абразива.

Мы не рекомендуем оформлять покупку оборудования по предоплате или наложенному платежу, если продавец не согласился на возврат при обнаружении неисправностей, не указанных в объявлении.

Лучший способ проверки — отправиться к продавцу вместе с опытным токарем и попытаться проверить все режимы работы. Только квалифицированный специалист сможет обнаружить наличие проблем в конструкции механизмов и сбросить цену, либо отказаться от покупки в целом.

Основные технические характеристики

Базовая модель токарного станка имеет следующие основные технические параметры:

максимальный диаметр детали при установке над станиной (категория «Диск») – 25 см;
максимальный диаметр детали, устанавливаемой над суппортом (категория «Вал») – 12,5 см;
расстояние между точками крепления – 50 см;
высота расположения центров – 150 мм;
стандартная мощность электродвигателя – 2400 и 3000 Вт;
полная масса оборудования – 1500 кг.

Обеспечивается класс точности обработки В по ГОСТ 8–82.

Расположение органов управления токарно-винторезным станком ИЖ-250

Перечень органов управления станком ИЖ-250

Рукоятка включения и выключения фрикциона редуктора
Рукоятка переключения скоростей редуктора
Рукоятка переключения скоростей редуктора
Рукоятка переключения шестерен коробки подач
Рукоятка переключения шестерен коробки подач
Рукоятка переключения шестерен коробки подач
Рукоятка переключения шестерен коробки подач
Рукоятка переключения — винт/ валик
Рукоятка включения/ выключения перебора
Маховик продольного перемещения суппорта вручную
Рукоятка включения/ выключения продольной подачи суппорта
Рукоятка включения/ выключения поперечной подачи суппорта
Рукоятка включения реверса подачи
Рукоятка включения/ выключения ходового винта
Маховик поперечного перемещения суппорта вручную
Рукоятка перемещения верхней части суппорта (резцовых салазок)
Рукоятка поворота и зажима резцовой головки
Маховик перемещения пиноли задней бабки
Рукоятка перемещения задней бабки по станине станка
Рукоятка зажима пиноли задней бабки
Включение освещения
Переключатель скорости
Кнопка пуска «Назад»
Кнопка пуска «Вперед»
Кнопка «Стоп»
Включение станка в сеть
Включение охлаждения

Схема смазки токарно-винторезным станком ИЖ-250

Конструкторские особенности строения

Конструктивные решения обеспечивают такие ключевые особенности станка:

увеличенный диапазон передач и частоты вращения шпинделя;
автоматизация смазки ходового винта при нарезании резьбы;
расположение механизма остановки станка в фартуке, обеспечивающее жесткий упор;
закрепление режущего инструмента без зазоров;
преселективное управление вращением шпинделя;
универсальная конструкция коробки передач;
особая конструкция шпинделя, упрощающая установку и замену приводных ремней;
высокопрочная станина их хромоникелевого чугуна.

Управление подачами осуществляется одним рычагом по мнемоническому принципу, при этом резцовая головка перемещается на суппорте в соответствии с перемещением ручки.

Общий вид

Как и любой токарно-винторезный станок, он состоит из таких основных узлов и деталей: суппорт, бабки (передняя и задняя), коробка передач, несущая станина, шпиндель, шестеренчатая гитара, ходовой вал, фартук, коробка для регулирования подач, тумба оборудования, электрическое оборудование. Токарно-винторезный станок (ТВС) отличается наличием ходового винта для нарезания резьбы.

Габариты рабочего пространства

Важной характеристикой ТВС считаются габариты рабочего пространства, определяющие максимальные размеры обрабатываемой заготовки.

Основные критерии – расстояние между точками фиксации детали (500 мм) и максимальный диаметр заготовки (250 мм). Кроме того, важно учитывать размеры суппорта и его крепления, что позволяет определить предельные размеры режущего инструмента.

Перечень и расположение органов управления

ТВС ИЖ-250 имеет закрытый фартук, с помощью которого производится движение суппорта в различных направлениях вручную или автоматизировано. Для нарезания резьбы используется ходовой винт.

Управление подачей производится рукояткой. Блокирующее устройство предотвращает одномоментное включение разных направлений подачи, ходового валика и винта.

В систему управления станком входят следующие элементы:

маховик выбора и ручка переключения частоты вращения шпинделя;
рукоятки установки подач и шага резьбы;
рукоять трензеля и перебора;
штурвал ручной продольной и поперечной подачи;
ручка крепления резцедержателя и гайки ходового винта; штурвал верхних салазок;
рукоятки закрепления пиноли и задней бабки;
ручка реверсивной подачи;
колесо движения пиноли;
маховик верньера;
рукоятка пуска и остановки;
винт регулировки предохранительного устройства;
наборный пульт;
сетевой выключатель;
выключатели охлаждения, маслонасоса, блока индикации, освещения, аварийной остановки;
цифровое табло и кнопки вызова на нем информации и сброса ее.

Шпиндель

В ТВС ИЖ-250 шпиндель смонтирован на подшипниках скольжения из бронзы, с возможностью регулировки. Частота вращения может изменяться в широких пределах.

Предусмотрена 22-х ступенчатая ее регулировка, причем 12 ступеней устанавливается за счет клинового ремня, а 10 ступеней – с помощью коробки в передней бабке. Пределы изменения скорости – от 15 до 2000 об/мин.

На конце шпинделя выполнена резьба М68х6, что позволяет устанавливать стандартный патрон (диаметр 200 мм) через промежуточный фланец с резьбой. В шпинделе предусмотрено отверстие диаметром 33 мм для прутка размером 30 мм. Тип инструментального конуса – Морзе 5.

Подачи и резьбы

Подача суппорта осуществляется в ручном или механическом режиме в продольном и поперечном направлении. Ручное перемещение производится с помощью соответствующего штурвала. Параметры механической подачи:

диапазон подачи в продольном направлении – 0,06-2,18 мм/об;
диапазон поперечной подачи – 0,01-1,07 мм/об.

Нарезание резьбы происходит при включении ходового винта. С помощью рукояток устанавливаются ее параметры. Станок способен обеспечить такие диапазоны шагов для резьбы разного типа:

метрическая – 0,1-6,2 мм;
модульная – 0,2-6,5 модулей;
дюймовая – 3,5-26 ниток на дюйм.

Важно!
Одновременное включение подачи суппорта и ходового винта исключает блокировка.

Передняя бабка

В передней бабке ТВС ИЖ-250 расположены такие элементы: приемный шкив, шпиндель, перебор (1:8) и звено резьбового шага.

Она обеспечивает дополнительное регулирование вращения шпинделя через шестеренчатую гитару.

Фрикционная муфта

Фрикционная муфта станка выполнена в виде консоли и предназначена для передачи вращательного момента рабочим узлам. В ИЖ-250 она имеет квадратную форму и содержит 8 основных элементов.

Тормоз редуктора

Ускорить снижение скорости вращение и произвести полную остановку позволяет тормоз, который соединяется с фрикционной муфтой. В ТВС ИЖ-250 установлено качественное тормозное устройство, обеспечивающее высокую надежность и безопасность.

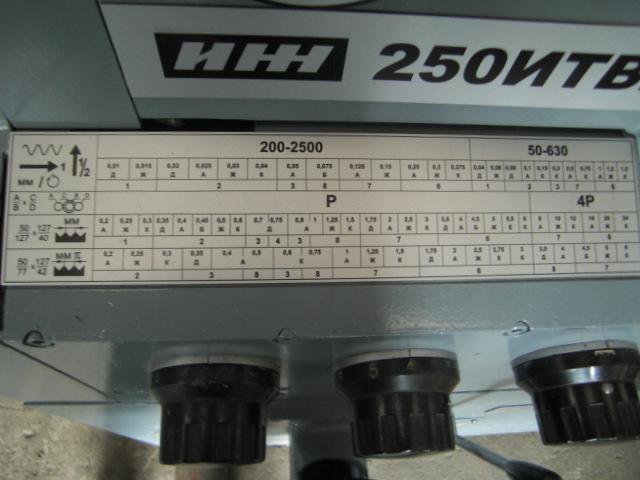

Коробка подач

Устройство коробки подач станка требует внимательного изучения перед работой на оборудовании. Она задает скорость перемещения суппорта и ходового винта.

При проведении токарных работ крутящий момент от шпинделя передается на вал коробки клиновым ремнем, а при нарезании резьбы – через шестеренчатую гитару.

Управление осуществляется 4-мя рукоятками. Они включают движение суппорта или ходового винта, а также параметры подачи и резьбы.

При небольшой скорости вращения переключение допускается на ходу. Для правильной установки существуют таблицы резьбы и подачи.

Схема кинематическая

Кинематика узлов ТВС ИЖ-250 достаточно сложна, а ее схема предназначена для специалистов. Основной привод осуществляется электродвигателем через редуктор, обеспечивающий 12 ступеней регулировки скорости вращения.

Далее, вращательное движение передается через ременную передачу. Приемный шкив размещен в передней бабке, где расположен перебор для установки дополнительных скоростных ступеней.

Упрощенно схему можно проиллюстрировать следующим образом. Редуктор в виде 4-х осной коробки передач расположен в левой тумбе станка.

От него клиновидный ремень передает вращение шпинделю. На приводном валу редуктора предусматривается фрикционная муфта с тормозом.

От шпинделя движение переходит в коробку подач, откуда через выходной вал вращательный момент передается на ходовой валик суппорта или ходовой винт для нарезания резьбы. В фартуке суппорта вращение преобразуется в поступательное перемещение.

Электрическая принципиальная схема

Принципиальная электрическая схема оборудования приведена ниже. В ТВС ИЖ-250 установлена следующая электрическая аппаратура:

Асинхронный, трехфазный электродвигатель ФТ42-4/2 с переключением мощности 2,6 и 3 кВт и скорости 1420 и 2800 об/мин для обеспечения основного привода.
Электродвигатель асинхронного типа с короткозамкнутым ротором мощностью 0,2 кВт и скоростью 1400 об/мин для маслонасоса.
Двигатель мощностью 0,12 кВт, скоростью 2800 об/мин для охлаждающего насоса.
Пускатель ПМИ-1.
Реверсивный пускатель для главного электродвигателя – ПМИ-1Р.
Тепловое реле РТ-1 для защиты электродвигателей.
Автоматические выключатели на 63–100 А.

Электрическая схема обеспечивает запуск и отключение электродвигателей, управление скоростным режимом, защиту от непредвиденных обстоятельств.

Конструктивные особенности

Токарная установка обладает следующими особенностями конструкции:

ходовой винт, при произведении токарных работ, смазывается автоматически;
подачи и обороты вала имеют большой интервал, что обеспечивает операции лучшей производительностью, а обработанную поверхность большим качеством;
особый механизм остановки агрегата, установленный в фартуке, обеспечивает жестким упором оборудование при работе и защищает коробку подач от перегрузок;
беззазорная сцепка, которой зафиксирована резцовая головка, повышает точность установки и жесткость;
роботизированный принцип, управляющий скоростями главного вала, обеспечивает предварительную подготовку следующего запуска нового вида работ в определенный момент. Такая подготовка осуществляется еще во время работы;
особая конструкция механизмов главного вала позволяет легко производить замену приводных ремней;
универсальность механизмов коробки подач позволяет производить нарезку любых резьб, не заменяя зубчатых колес гитары;
рабочая поверхность основания станка изготовлена из хромоникелевого чугуна, направляющие закалены высокочастотными токами и отшлифованы;
подачи управляются мнемоническим образом при помощи одной рукояти.

Нюансы эксплуатации и паспорт

Станок следует эксплуатировать в строгом соответствии инструкции на оборудование. Наладку должен производить специалист.

Особенности эксплуатации:

Электрооборудование работает от трехфазной электрической сети напряжением 380 В.
Подключение к сети производится через пакетный и автоматический выключатель.
В ряде моделей рассматриваемой серии регулировка скорости не производится редуктором. Для этого изменяется мощность подаваемого электрического сигнала. В этом случае устанавливаются электродвигатели повышенной мощности (до 5,5 кВт).

Коробка подач обеспечивает широкие возможности варьирования подачей и параметрами резьбы. Для правильного использования их необходимо пользоваться стандартными таблицами для установки рычагов. Точность поперечных перемещений инструмента увеличивает верньер (точность возрастает до 0,005 мм/об).

Паспорт станка вы бесплатно можете скачать по ссылке — Паспорт токарного станка ИЖ-250

Правила эксплуатации

Базовые правила техники безопасности и общие требования к персоналу при эксплуатации станков семейства ИЖ (кратко):

к операциям не допускается персонал без соответствующей профессиональной квалификации и допуска;
до начала работы проверяется целостность питающего кабеля и состояние сети;
оборудование должно подключаться через дублирующий основную систему защиты автомат;
персоналом используется полный комплект спецодежды, включающий, кроме брюк и спецовки с длинным рукавом, плотно застегиваемые манжеты, защитные очки и берет;
до начала работ следует провести проверку работоспособности станка путем запуска его на холостом ходу;
обязательно должны проводиться профилактически осмотры на предмет попадания мусора в систему переключения скоростей, замена смазки привода, оценка состояния шкивов.

После окончания токарных операций — все рабочие поверхности очищаются от стружки, грязи, отходов.

У станков семейства ИЖ 250 есть особенности эксплуатации.

Система переключения с 12 положениями регулировки — роботизированная.
Применен мнемонический тип управления, обеспечивающий быстрое привыкание. Однако персонал должен перед началом работ ознакомиться с документацией и пройти инструктаж.
Состояние пальцев, шестерен блока переключения — должно периодически проверяться.

Кроме тонкостей работы с коробкой передач — к особенностям станка относится блокировка подачи одновременно в двух направлениях, что может потребовать от занятого персонала некоторого привыкания.

Насколько используется модель сегодня

Серийный выпуск ТВС ИЖ-250 начат в 1964 году, но и в наши дни станок не потерял актуальности. Базовая модель практически не претерпела изменений.

Современные технологии позволили повысить качество сборки оборудования, что увеличило точность обработки и долговечность техники. В то же время, отличительной особенностью станка является низкая стоимость, универсальность, простота настройки и эксплуатации.

Габариты рабочего пространства токарного станка ИЖ-250

Шпиндель токарного станка ИЖ-250

Станина токарного станка ИЖ-250

Отличия модификаций

Инженерная мысль не стоит на месте, и серийно освоены модифицированные станки, которые вобрали в себя лучшее черты ИЖ-250, но приобрели и специфические особенности.

ИЖ 250 ИТВМ 01 и 03

Станок выделяется увеличенными габаритами рабочего пространства. Межцентровой расстояние составляет 700 мм. Диаметр заготовок типа «Вал» увеличен до 170 мм.

ИЖ 250 ИТВМФ1

Модель оснащена дисплеем с современной индикацией.

ИЖ 250 ИТПМ

Приоритет в станке отдается токарным работам. Обеспечивается класс обработки П по ГОСТ 8–82. Масса – 1200 кг.

Из последних модификаций можно выделить модель ИЖ-250 СЦИ, оснащенную точной индикацией (до 100 мкм по диаметру). Станок обеспечивает линейную компенсацию при износе инструмента.

Токарный станок ИЖ-250 популярен уже более 50 лет. Его отличает достаточно высокая точность обработки деталей и повышенная надежность.

Современные модификации вполне конкурентоспособны с другими станками более поздних разработок. Данное оборудование можно рекомендовать, как крупным бизнесменам, так и ИП для обустройства небольшого производства.

Сведения о производителе токарно-винторезного станка ИЖ-250

Производитель токарно-винторезного станка модели ИЖ-250 — Ижевский машиностроительный , основанный в 1807 году.

История станкостроения на Ижевском машиностроительном начинается 28 июля 1930 г. после выхода приказа №181 о создании станкостроительного отдела.

Первой продукцией станкостроительного производства на заводе стал токарный станок с внешней трансмиссией.

Наиболее массовыми моделями универсальных токарных станков, выпущенными в разное время, стали «Удмурт», «Удмурт-2» (161-АМ), ИЖ-250, 1И611П, 1ИС611В, 95ТС, 250ИТВМ, 250ИТВМФ1 и токарный станок с ЧПУ ИТ42.

Станки, выпускаемые машиностроительным заводом Ижмаш

1И611П
— станок токарно-винторезный повышенной точности универсальный Ø 270
1И611ПМФ3
— станок токарный повышенной точности с ЧПУØ 320
1ИС611В
— станок токарно-винторезный высокой точности универсальный Ø 270
95-ТВ (95ТВ)
— станок токарно-винторезный Ø 250
95ТС-1 (ИС1-1)
— станок токарно-винторезный повышенной точности универсальный Ø 250
161-А, 161-АМ (Удмурт-2)
— станок токарно-винторезный универсальный Ø 350
250-ИТВ (ИЖ 250-ИТВ)
— станок токарно-винторезный высокой точности универсальный Ø 300
250-ИТП (ИЖ 250-ИТП)
— станок токарно-винторезный повышенной точности универсальный Ø 300
250ИТВМ (ИЖ 250ИТВМ)
— станок токарно-винторезный высокой точности универсальный Ø 300
250ИТВМ.01, 250ИТВМ.03, 250ИТВМ Ф1
— станок токарно-винторезный высокой точности Ø 300
250ИТВМ Ф2
— станок токарный высокой точности с оперативной системой управления ОСУ Ø 320
1336м
— станок токарно-револьверный Ø 420, Ижевск, Киев
ИЖ-Т-400 (1623)
— станок токарно-винторезный универсальный Ø 400
ИЖ-250, ИЖ-250П
— станок токарно-винторезный повышенной точности универсальный Ø 250
ИТ-42
— станок токарный с ЧПУ Ø 320

Технические характеристики токарно-винторезного станка ИЖ-250

Наименование параметра	ИЖ-250	1И611п	250итвм
Основные параметры
Класс точности по ГОСТ 8-82	Н,П	П	В
Наибольший диаметр заготовки обрабатываемой над станиной, мм	250	250	240
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	125	125	168
Наибольшая длина заготовки (РМЦ), мм	500	500	500
Высота оси центров над плоскими направляющими станины, мм	150	130	150
Высота от опорной поверхности резца до линии центров, мм	20	16	16
Наибольшее рассояние от оси центров до кромки резцедержателя, мм	130	127
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	33	27	25
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	30	24	24
Количество ступеней прямого вращения шпинделя, об/мин	22	21	21
Частота прямого вращения шпинделя, об/мин	16. .2000	20..2000	25..2500
Размер внутреннего конуса в шпинделе, М	Морзе 5	Морзе 4	Морзе 4
Конец шпинделя по ГОСТ 12593-72	резбовой	4	4
Торможение шпинделя	Есть	есть	есть
Подачи
Наибольшая длина хода каретки суппорта, мм	500	500	500
Цена деления лимба продольного перемещения суппорта, мм	0,1	0,1	0,1
Продольное перемещение за один оборот лимба, мм	23,5	20	20
Наибольшее поперечное перемещение суппорта, мм	150	180	165
Цена деления лимба поперечного перемещения суппорта, мм	0,05	0,02	0,05
Поперечное перемещение за один оборот лимба, мм	3	3	3
Пределы рабочих подач продольных, мм/об	0,07. .2,17	0,01..1,8	0,01..1,8
Пределы рабочих подач поперечных, мм/об	0,01..1,08 (1/2 от прод.)	0,005..0,9	0,005..0,9
Скорость быстрых перемещений суппорта, продольных, м/мин	нет	нет	нет
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет	нет	нет
Пределы шагов нарезаемых резьб метрических, мм	0,2..6	0,2..48	0,2..48
Пределы шагов нарезаемых резьб дюймовых	24..3,5	24..0,5	24..0,5
Пределы шагов нарезаемых резьб модульных	0,2..6	0,2..30	0,2..12
Выключающие продольные упоры	есть	есть	есть
Выключающие поперечные упоры	нет	есть	есть
Быстрое перемещение суппорта	нет	нет	нет
Резцовые салазки
Наибольшее перемещение верхних салазок суппорта, мм	120	120	120
Цена деления лимба, мм	0,1	0,05	0,05
Наибольшие размеры державки резца, мм	20 х 20	16 х 16	16 х 16
Цена деления шкалы поворота, град	1	1	1
Задняя бабка
Размер внутреннего конуса пиноли задней бабки по ГОСТ 25557-82	Морзе 3	Морзе 3	Морзе 3
Центр пиноли задней бабки по ГОСТ 13214-79	Морзе 3	Морзе 3	Морзе 3
Наибольшее перемещение пиноли задней бабки, мм	90	85	85
Цена деления линейки перемещение пиноли, мм	1	1	1
Цена деления лимба перемещение пиноли, мм	0,05	0,05
Поперечное смещение пиноли, мм	±10	±10	±10
Электрооборудование
Количество электродвигателей на станке	3	3	3
Электродвигатель главного привода, кВт	2,6/ 3	3	3
Электродвигатель станции смазки, кВт	0,18	0,08	0,09
Электродвигатель насоса охлаждения, кВт	0,12	0,12	0,18
Насос охлаждения (помпа)	ПА-22	ПА-22	ПА-22
Габаритные размеры и масса станка
Габариты станка (длина ширина высота), мм	2030 х 875 х 1220	1770 х 970 х 1300	1790 х 810 х 1400
Масса станка, кг	1570	1180	1180

▶▷▶▷ станок иж 250итвм руководство по эксплуатации

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	29-07-2019

станок иж 250итвм руководство по эксплуатации — Токарный станок ИЖ-250 технические характеристики met-allorgoborudovaniestanki-tokarnyetokarnyj-stanok Cached Технические характеристики и конструктивные особенности токарного станка ИЖ -250 Все модификации станка данной модели, а также правила его эксплуатации Токарный Станок Иж 1И611П Инструкция — vineregulations vineregulationsweeblycomblogtokarnij-stanok-izh-1i Cached Собственно — что есть станок ИЖ ??? Токарный станок ИЖ 1и611п был сконструирован еще в далеких 1960-х, но и сегодня продолжает благополучно выполнять работы по металлу самых разных сложностей Токарный Станок Иж 1И611П Инструкция — opalubkatop opalubkatopweeblycomblogtokarnij-stanok-izh-1i611p Cached РёР 1 Рё 6 11 Рї — You Tube Chargement des playlists Токарно-винторезный станок 1И611П В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации универсального токарно-винторезного станка 1И611П Токарный Станок Иж-Ис Паспорт — faithmediaget faithmediagetweeblycomblogtokarnij-stanok-izh-is-pasport Cached ИЖ -250П, станок токарно-винторезный, Ижевск Фотки с паспорта румынского токарного SN-281321381 Фотки 2 с паспортаnbsp Станок ИЖ ИС 1-1 95 тс-1 запуск Точение и сверление на станке ИЖ 1И611П Руководство по эксплуатации МК-300 — YouTube wwwyoutubecom watch?voxWzK5hU56Y Cached Кольпоскоп МК-300 Руководство по эксплуатации This feature is not available right now Please try again later 250ИТВМ (ИЖ 250ИТВМ 01) токарно-винторезный станок: цены sopressmashrucatalogmetalloobrabatyvayushchie Cached Токарно-винторезный станок ИЖ 250ИТВМ ( 250ИТВМ 01) от производителя СО ПРЕССМАШ Купить по низким ценам в нашем каталоге Токарный станок ИЖ 250 — vseochpuru vseochpurutokarnyj-stanok-izh-250 Cached Токарный станок ИЖ 250: особенности, производитель Конструктивные узлы и технические характеристики Кинетическая и электрическая схемы Правила эксплуатации Краткое руководство по — YouTube wwwyoutubecom watch?vCaDtFiL8h3c Cached Приложенная краткая видеоинструкция поможет вам распаковать и настроить прибор, а также провести первое Руководство По Обслуживанию Токарного Станка Dlz 315 birdletter382weeblycomblogrukovodstvo-po Cached Руководство по эксплуатации на станки токарно-винторезные ут16вм, ут16пм, ут16вмт, ут16пмт Продаю станок токарный ут16пм с оснасткой в отл Документация лучшие предложения о покупке и продаже wwwstankersudokumentaciya_catalog Cached СТАНОК токарный ИЖ 250ИТВМ 01 (17г) СОСТОЯНИЕ НОВОГО Станок ИЖ 250ИТВМ 01 токарно-винторезный Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 374

Скачать паспорт (руководство по эксплуатации) станка токарно-винторезного модели ИЖ250. Иж250 техном
аш, габариты токарного станка иж токарный иж 250ИТВМ.01 характеристика 250итв.
В комплект поставки станков входят: — патрон 3-х кулачковый — центр с конусом Морзе 3 — центр с конусом Морзе 4 — компл
станков входят: — патрон 3-х кулачковый — центр с конусом Морзе 3 — центр с конусом Морзе 4 — комплект сменных шестерен для нарезания резьб — комплект ключей — руководство по эксплуатации.
Токарный станок 250ИТВМ.01 (аналог 16ВТ-20П, ИЖ-250…) предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб. Токарно-винторезный станок 250ИТВМ.03 отличается от базовой модели повышенным межцентровым …
Паспорта и руководства токарных станков. Иллюстрации сборочных единиц, описание которых приводится ниже, приведены в третьей части руководства по эксплуатации 250ИТВМ.00.000 РЭ2 Сведения по запасным частям.
Прошу выслать паспорт, руководство по эксплуатации на трубогиб ИА3432. Отправляем Вам руководство по эксплуатации на станок вертикально-сверлильный 2Н135.
Руководства по станкам. 30 с. Сведения по запасным частям. Перечень чертежей быстроизнашивающихся деталей. Чтобы скачать этот файл зарегистрируйтесь иили войдите на сайт используя форму сверху.
01 (аналог 16ВТ-20П, ИЖ-250…) предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб. Токарно-винторезный станок 250ИТВМ Ф1 дополнительно оснащен системой цифровой индикации. — Руководство по …
В комплект поставки станков входят: Патрон 3-х кулачковый; Упор продольный; Центр с конусом Морзе 3; Центр с конусом Морзе 4; Комплект сменных шестерен для нарезания резьб; Комплект ключей; Руководство по эксплуатации.
Продажа, ремонт и модернизация промышленного оборудования, научные разработки в области промышленности и систематизации производства. Номенклатурный каталог станков. Контакты. Станок токарно винторезный с увеличенным межцентровым расстоянием мод 250итвм 03.
…станков 250ИТВМ.01 входят — патрон 3-х кулачковый, упор продольный, центр с конусом Морзе 3, центр с конусом Морзе 4, комплект сменных шестерен для нарезания резьб, комплект ключей, руководство по эксплуатации.

центр с конусом Морзе 4

smarter
ут16вмт
smarter

станок иж итвм руководство по эксплуатации Все результаты ИТВМ, ИТВМ, ИТВМФ Станок токарно stankikatalogrusprav_itvmhtm Похожие Сведения о производителе токарновинторезного станка ИТВМ ИЖ , ИП, ИСВ, ТС, ИТВМ, ИТВМФ и токарный станок с части руководства по эксплуатации ИТВМ РЭ Сведения по ИЖ Станок токарновинторезный универсальный Паспорт stankikatalogrusprav_izhhtm Похожие ИЖ Станок токарновинторезный высокой точности Паспорт, схемы, характеристики, описание Паспорта и руководства по эксплуатации токарных станков февр г Руководство по эксплуатации станка ИТВМ , ИТВМ , ИТВМФ ИЖ ИС ТС руководство по эксплуатации ИЖП паспорт, руководство токарновинторезного станка ИЖП паспорт, руководство токарновинторезного станка г Ижевск г Руководство по эксплуатации станка листов демо паспорта токарного станка ИЖ Цена в элвиде руб Заказать по тел , Токарновинторезный станок ИТВМ технические stankiexpertrustankitokarnyetokarnovintoreznystanokitvmhtml Рейтинг , голоса Токарный станок ИЖ ИТВМ технические характеристики На заметку инструкция по эксплуатации включает важное дополнение фартук станка Паспорт на токарный станок ИЖИТВ Токарные станки stanokonlinerupasportanappasportnatokarnyystanokizhitvhtml Похожие Руководство по эксплуатации , ИТП РЭ Модификация станка оснащённая системой цифровой индикации СЦИ позволяет повысить Руководство По Обслуживанию Токарного Станка Dlz birdletter апр г Руководство По Обслуживанию Токарного Станка Dlz Обновлен Sep Руководство по эксплуатации Станок токарноревольверный с верт Куплю токарный станок утпм, иж , иж Токарный станок ИЖ технические характеристики Metallorg metallorg Оборудование для обработки металла Токарные станки Похожие Рейтинг голосов Перейти к разделу Правила эксплуатации На станке ИЖ установлен фартук закрытого типа, механизм которого отвечает за продольные и ПАСПОРТА К ТОКАРНЫМ СТАНКАМ ДОСТУПНО ДЛЯ treatisenarodruhtml Похожие и его модификации Руководства по эксплуатации эл и мехчасть К универсальный токарновинторезный станок Чертежи деталей Мос Картинки по запросу станок иж итвм руководство по эксплуатации Показать все Другие картинки по запросу станок иж итвм руководство по эксплуатации Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Паспорта к токарным станкам wwwnerupasportaktokarnymstankamhtml Похожие окт г Ульяновск Паспорт, Техописание, Инструкция по настройке Чертежи токарновинторезного станка Иж и его модификаций иж ремонт станка Альбом чертежей запасных частей wwwstanoktehpasportruizhremont Похожие В станках могут возникать различного рода неисправности Многие из них Главная иж иж ремонт в руководства по эксплуатации ИТВМ ИЖ ИТВМ токарновинторезный станок цены Токарновинторезный станок ИЖ ИТВМ ИТВМ от Принцип работы станка ИЖ ИТВМ цанги мм Руководство по эксплуатации Токарный станок ИЖ руководство net rypmadebossrunetтокарныйстанокижруководствоku Паспорта и руководства по эксплуатации токарных токарный станок иж мониторинг объявлений Продаю токарновинторезный станок Как пользоваться таблицей токарного станка Metal Master MML Похожие авг г Добавлено пользователем Metal Master станки для металлообработки Краткая инструкция по использованию таблицы токарного станка Metal Master MML V и настройки станка на нужную резьбу Токарный станок ИЖ ИТВМ , ИЖ ИТВМ , ИЖ ИТВМ wwwallstankorumachinephp?typeigmahmodelitvm Похожие Универсальный токарновинторезный станок ИЖ ИТВМ базовая модель гаммы ИЖ ИТВМ , ИЖ ИТВМ Ф ИТВМ, ИТВМ Ф Не найдено руководство эксплуатации Токарный станок иж ип инструкция УЛСТМАРЙАРУ ulstmariarulibnovinkitokarnyystanokijipinstruktsiya Похожие ип станок токарновинторезный повышенной точности Токарный станок иж ип инструкция Рабочий, подключен Продам винторезный PDF Руководство по эксплуатации Перед тем, как приступить к эксплуатации токарновинторезного станка Необходимо поддерживать Руководство по эксплуатации токарных станков в Не найдено иж итвм Универсальнотокарновинторезный станок ИЖ ИТП stankosrufeaturestokarnyetokarnovintoreznyetokarnoizhitpdetail Станок ИЖ ИТП в наличии со склада в СанктПетербурге! Паспорт и технические Описание цанге, а также для нарезания резьб метрической, модульной и дюймовой для эксплуатации на крупных и малых предприятиях Токарновинторезный универсальный станок модели АТВМ stankopostavkarucataloggroup_group_item_ Станок токарновинторезный модели ИЖ АТВМ РМЦ мм шестерен, комплект ключей, паспорт на станок руководство по эксплуатации Токарный станок ИЖ его характеристики Видео tutmetrutokarnyjstanokizhxarakteristikihtml Похожие Рейтинг , голоса Перейти к разделу Некоторые тонкости эксплуатации агрегата Эксплуатация токарного агрегата На ИЖ установлен закрытый фартук Токарный станок ИЖ конструкция, паспорт и характеристики Токарный Токарный станок ИЖ особенности, производитель Правила эксплуатации Характеристики токарного станка ИЖ паспорт и описание Токарный станок итвм, продажа токарновинторезных Токарные станки Универсальные токарные станки Похожие Рейтинг , голоса Купить токарный станок итвм по выгодной цене в компании Политех , тел оборудование, как аналоги станков ИЖ и ИТВМ Руководство по эксплуатации Паспорт станка ; Сменные части ЗК гитары; Ключ Станок токарновинторезный ИЖ описание, технические wwwnelidovpressmashru Каталог Токарные станки Купить станок токарновинторезный ИЖ вы можете у нас лучшие цены и Токарновинторезный станок Н аналог ИЖ Патрон токарный х кулачковый; Шестерни гитары деления; Руководство по эксплуатации Станки ИЖ бу Купить станок ИЖ бу по лучшей цене Станок ИЖ Крупнейшая база станков ИЖ, подбор по наличию и лучшей цене по регионам России, Беларуси, Казахстана Наглядная инструкция как пользоваться базой станков ИЖ Документация отсутствует ЦФО, Липецкая область, Липецк, Станок ИЖ ИТВМ год выпуска г Токарновинторезный станок ИЖ ИТВМ ЭФРАНТА efrantastankruonrakotyinzerotnivkonatshzimvti Похожие Вы можете БЕСПЛАТНО получить техническую документацию паспорт, руководство по эксплуатации на токарновинторезный станок ИЖ ИТВМ Токарный станок ТВ характеристики и отзывы апр г ТВ Станок токарновинторезный компактный В данной статье вы найдете детальное описание токарного станка ТВ и отзывы Продолжительный срок эксплуатации , надежность и простота в использовании ТВ незначительно отличается от модели ИЖ , а именно Токарный станок ИЖ технические характеристики Металлообоработка Токарные металл Перейти к разделу Правила эксплуатации Базовые правила техники безопасности и общие требования к персоналу при эксплуатации станков Станки бу ИЖ в России Биржа оборудования ProСтанки Все объявления о продаже станков бу ИЖ в России Сравните цены и HD Инструкция к станку продольнопоперечной резки СППРА Паспорта, инструкции, техническая документация на станки и Похожие Техническая документация , паспорта, инструкции, чертежи металлорежущего оборудования Схемы Оснастка и приспособления для станков Токарный станок ИЖ Описание Характеристики Фото novatorgrpru СССР Похожие Токарный станок ИЖ отечественного производства Диаметр обработки мм, длина мм Повышенная точность Паспорт инструкция иж итвм vizuigrushkiizhgpkrupasportinstrukciyaizhitvm ИТВМ, ИТВМ, ИТВМФ станок токарновинторезный высокой точности ИТ паспорт инструкция иж итвм станок Паспорт скачать на Станок токарновинторезный повышенной docpassportrupasportskachatnastanoktokarnovintoreznyjpovyshennojtochn Похожие Паспорт руководство по эксплуатации на Станок токарновинторезный повышенной точности ИЖ П скачать бесплатно в формате djvu Документация к станкам цена, где купить в России Токарный ИЖ ИТВ ИЖ ИТП ИЖ ИТВФ Токарный ИЖ ИСВ КД гв, станок практически без эксплуатации , состояние нового, Токарновинторезный станок ИТВМ универсальный fabermillru Токарновинторезные станки Токарный станок ИТВМ аналог ВТП, ИЖ предназначен для выполнения цанговый, цанги мм руководство по эксплуатации Универсальный токарный станок DA Питермаш wwwpitermashrucatalogtokarnyeuniversalniy_tokarniy_stanok_da__ Универсальный токарный станок DA Каталог Руководство по эксплуатации с каталогом запасных частей и электрическая схема станка Токарный Станок Иж ИП Инструкция downloadfreeadvisorsbitballooncomtokarnijstanokizhipinstrukciyahtml сент г Токарный Станок Иж ИП Инструкция Rating , reviews токарных станков , выпущенными в разное время, стали ИЖ , токарный станок иж п Вебпоиск Search Engine Токарный станок ИЖ ИП краткий обзор рукояток управления Паспорта и руководства по эксплуатации токарных станков Автор Пронька Универсальный токарновинторезный станок ИЖ ИТВМ базовая модель Электросхема токарного станка Универсальный токарно Квант иж электросхема Схема электрическая, описание работыОписание Станок токарновинторезный ИЖТС, руководство по эксплуатации С ТВ Станок токарновинторезный универсальный Паспорт wwwstankiudmrusprav_tvhtm Паспорт, схемы, характеристики, описание ИЖ , ИЖП станок токарновинторезный повышенной точности Ø ТВ ТВ В период эксплуатации необходимо следить за работой масляных насосов и через Токарный станок ИЖ ИП характеристики, схемы, паспорт Токарная обработка Описание , технические характеристики, схемы токарного станка ИЖ ИП ИП позволяет проводить обработку заготовки диаметром до мм над Прекрасные характеристики эксплуатации , отличная надежность, ИжСтанк Продажа, ремонт станков, модернизация и запчасти для wwwizhstankru Похожие Ижстанк капитальный ремонт станков , модернизация станков с ЧПУ, комплектующие и запчасти для станков токарновинторезных станков ИЖ ИЖ ИТВМ ИЖ ИТВМ Ф Увеличение срока эксплуатации оборудования Огромное спасибо мастерам и руководству за хорошую работу Токарновинторезный станок SN Поставки станков Стандарт standartstrutokarnovintoreznyjstanoksn Является аналогом моделей ИЖ , Б сменных шестерен для нарезания резьбы; Набор инструментов; Руководство по эксплуатации Токарный станок ИЖ технические характеристики stanokgidru Обзоры станков Похожие Обзор токарного станка ИЖ конструкция, модификации, характеристики Содержание Основные параметры и особенности эксплуатации подробно изложены в паспорте оборудования Но для Описание задней бабки Восстановление токарного ИЖ ИТВМ Станки с ЧПУ на форуме wwwcncclubru Список форумов Станки Токарные станки мар г Описание станка , основные характеристики С месяц назад стал обладателем ИЖ ИТВМ На данный Аватара пользователя инструкция для станка кусон umubmefafwixepynaicuIhurdrFqqVkO Токарновинторезный станок повышенной точности КУСОН МК Руководство по эксплуатации чертежи руководство ИГМ ИЖ Станок ип технические характеристики Обзор станка ИЖ Токарный станок ИЖ ИП и его технические характеристики обеспечивают Паспорт станка и инструкция по эксплуатации дает полный перечень применяемого Наибольший диаметр заготовки над станиной, мм, Токарновинторезный станок по металлу ИЖ, цена Токарновинторезный станок по металлу ИЖ Описание Токарновинторезный станок по металлу ИЖ Токарно винторезный станок ИЖ один из первых серийных станков а также для нарезания резьб метрической, модульной и дюймовой для эксплуатации на Продам токарновинторезный станок К цена руб wwwgigantcommachinery Похожие Например, в обозначении токарновинторезного станка К цифра означает, что он Токарный станок ИЖ цена Токарновинторезный станок К ООО Станкотрейдинг wwwstankotradingrutokhtml Похожие эксплуатации станка с сохранением первоначальной точности частота обратного Токарный станок ИТВМ аналог ВТП, ИЖ Вместе с станок иж итвм руководство по эксплуатации часто ищут токарный станок иж паспорт токарный станок иж исв обзор токарного станка иж итвм купить токарный станок иж тс токарный станок иж тс шпиндель иж токарный станок иж ип Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

Скачать паспорт (руководство по эксплуатации) станка токарно-винторезного модели ИЖ250. Иж250 техномаш, габариты токарного станка иж токарный иж 250ИТВМ.01 характеристика 250итв.
В комплект поставки станков входят: — патрон 3-х кулачковый — центр с конусом Морзе 3 — центр с конусом Морзе 4 — комплект сменных шестерен для нарезания резьб — комплект ключей — руководство по эксплуатации.
Токарный станок 250ИТВМ.01 (аналог 16ВТ-20П, ИЖ-250…) предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб. Токарно-винторезный станок 250ИТВМ.03 отличается от базовой модели повышенным межцентровым …
Паспорта и руководства токарных станков. Иллюстрации сборочных единиц, описание которых приводится ниже, приведены в третьей части руководства по эксплуатации 250ИТВМ.00.000 РЭ2 Сведения по запасным частям.
Прошу выслать паспорт, руководство по эксплуатации на трубогиб ИА3432. Отправляем Вам руководство по эксплуатации на станок вертикально-сверлильный 2Н135.
Руководства по станкам. 30 с. Сведения по запасным частям. Перечень чертежей быстроизнашивающихся деталей. Чтобы скачать этот файл зарегистрируйтесь иили войдите на сайт используя форму сверху.
01 (аналог 16ВТ-20П, ИЖ-250…) предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб. Токарно-винторезный станок 250ИТВМ Ф1 дополнительно оснащен системой цифровой индикации. — Руководство по …
В комплект поставки станков входят: Патрон 3-х кулачковый; Упор продольный; Центр с конусом Морзе 3; Центр с конусом Морзе 4; Комплект сменных шестерен для нарезания резьб; Комплект ключей; Руководство по эксплуатации.
Продажа, ремонт и модернизация промышленного оборудования, научные разработки в области промышленности и систематизации производства. Номенклатурный каталог станков. Контакты. Станок токарно винторезный с увеличенным межцентровым расстоянием мод 250итвм 03.
…станков 250ИТВМ.01 входят — патрон 3-х кулачковый, упор продольный, центр с конусом Морзе 3, центр с конусом Морзе 4, комплект сменных шестерен для нарезания резьб, комплект ключей, руководство по эксплуатации.

кастом-байков недели: 3 июня 2018 г.

кастом-байков недели: 3 июня 2018 г. | Велосипед EXIF

Белладжио из Moto Guzzi получает новый гламурный комплект одежды. Владимир Путин получает новый мотоцикл с небольшой помощью Калашникова. А французский фотограф и гонщик Димитри Косте знакомится с индийским прототипом FTR1200. Это была неделя пик-н-микса.

Ростех Иж концепт Вы когда-нибудь задумывались, на каком велосипеде будет ездить Владимир Путин, если он не на коне без рубашки? Не удивляйтесь больше. Иж — это концептуальный мотоцикл, разработанный российским корпоративным гигантом Ростех и создателями всеми любимого автомата Калашникова.

С колесной базой в девять с половиной футов и снаряженной массой в 1124 фунта (510 кг) «Иж», вероятно, не самая маневренная машина. Вы можете подумать, что это потому, что в Советской России на вас ездят на велосипеде, но дополнительная полезная нагрузка исходит от кузова, предназначенного для защиты от пуль. Что кажется ненужным, так как всадник все еще полностью открыт, но выглядит и звучит так же круто, как Иван Драго с палашом.

Несмотря на это, Калашников утверждает, что время разгона до 100 км/ч составляет впечатляющие 3,5 секунды: при 133 фунт-футах крутящего момента достаточно, чтобы выкорчевать сибирский вяз. Они также заявляют, что максимальная скорость для этого зверя составляет 250 км/ч (155 миль/ч), так что мы надеемся, что крепления тоже под контролем.

Подробная информация о силовой установке скудна, но очевидно, что это оппозитный двигатель, предположительно с жидкостным охлаждением, мощностью 148 л.с. Пока мы разговариваем, первая партия «Ижей», по-видимому, сдается специально для путинского кортежа, но можно ожидать, что несколько олигархов разместят заказы вскоре после этого. [Подробнее]

Moto Guzzi Bellagio by South Garage Команда южного гаража в Милане славится своей тонкостью: тут все аккуратно, там аккуратно, везде плавные линии. Их великолепные творения излучают стиль и внимание к деталям и действительно привлекают внимание окружающих.

Phoenix — это версия SG Moto Guzzi Bellagio, круизерного родстера Манделло дель Ларио, выпущенного около десяти лет назад. Недостатки Bellagio были вызваны странными пропорциями, поэтому SG отправился работать в производственный цех, чтобы исправить эти ошибки.

Новый бак представляет собой алюминиевый блок ручной работы, вылепленный для того, чтобы выглядеть как дома в выставочном зале Guzzi, а задняя часть теперь представляет собой цельный блок из углеродного волокна ручной работы с сиденьем из алькантары. Визуальное изменение совершенно великолепно и соответствует стойке бойца Т.

С точки зрения производительности, Phoenix получил множество приятных мелочей, включая колеса Kineo из углеродного волокна, специальные подвески Öhlins и дополнительную липкую резину Pirelli. Но это не останавливается на изменениях, которые вы можете видеть. Работа двигателя в сочетании с кастомным выхлопом позволила получить от этого поперечного твина еще 20 лошадиных сил.

Suzuki Katana от Team Kagayama Если вы хотите увидеть, как Крис, Уэс и я киваем в унисон, катайтесь на Katana первого поколения, разработанной Гансом Мутом. Если вы хотите увидеть, как у нас потекут слюнки, прокатитесь на этом — готовом к гонкам кастоме с силовой установкой от Gixxer Thou мощностью 185 л.с.

Этот сногсшибательный образец ностальгии по 80-м создан гоночной экипировкой Team Kagayama. Целью босса команды Юкио Кагаямы является победа в гонке Taste of Tsukuba. Но в игре есть нечто большее, чем простая замена двигателя. GSX-R1000 потребовался полный набор специальных электрических работ, чтобы все взаимодействовало, а нижняя половина рамы должна была быть изготовлена на заказ, чтобы соответствовать новому двигателю и повысить жесткость для гоночных условий.

Когда оригинальная Katana вышла на улицы в 1980, Suzuki заявила, что это самый быстрый серийный мотоцикл на рынке. Этот, несомненно, быстрее, но ходит много слухов о том, что на рынок может выйти новая Katana. Мы надеемся, что они последуют примеру Кагаямы и обратятся к прошлому за эстетикой. [Подробнее]

Yamaha SR400 от Benjies Cafe Racer К сожалению, для большинства из нас разделение полосы движения — это преимущество двухколесного транспорта, которое мы просто не можем использовать. Несмотря на множество задокументированных преимуществ для транспортного потока и безопасности пассажиров, большинство законодательных актов просто не будут следовать этой логике. Но это не помешало Бенджи Флиппрбой создать этот гибкий скальпель для дорожного движения, когда местный дилер Yamaha обратился к нему за заказным созданием.

Lane Splitter 54 основан на Yamaha SR400 2016 года, а его ширина была уменьшена до 54 сантиметров (21 дюйм). Работа началась с отказа от подрамника SR, так как стандартный блок был слишком громоздким, чтобы добраться туда, куда хотел Бенджи. Хвостовое оперение и сиденье в сборе из нержавеющей стали были изготовлены и установлены на новую приподнятую жердочку. Металлоконструкции на месте, а кастомный выхлоп выходит через хвостовое оперение.

Передний обтекатель и топливный бак изготовлены из алюминия ручной формовки, опять же разработанные для минимизации обхвата и максимального стиля. Черта была изменена; тахометр переместился в бак, а спидометр теперь находится под лобовым стеклом. Единственная особенность, которая увеличила ширину во время этой сборки, — это дисковый тормоз: теперь он имеет вентилируемую крышку в стиле ар-деко, снова изготовленную из алюминия, которая выглядит фантастически. [Подробнее]

Дмитрий Кост едет на Indian FTR1200 Каждый энтузиаст, в чьих венах пульсирует бензин, должно быть, затаив дыхание, ждет, когда Indian наконец-то снимет покровы с гражданского FTR1200. Этот ожидаемый стрит-трекер, при условии, что он сделан из той же формы, что и прототип, является именно тем оружием, которое нужно Indian, чтобы захватить дополнительную долю рынка, к которой он страстно стремится. И просто чтобы убедиться, что мы все еще обращаем на это внимание, они одолжили прототип фотографу Дмитрию Косте.

Дмитрий не только бросил рассеянный свет на байк для пиара. Он довольно ловко едет быстро и поворачивает налево, и у него есть шанс проехать на FTR1200 по грязному овалу, как он этого заслуживает. Он назвал этот байк «Любовницей», потому что, по его собственным словам, «ваша жена будет ревновать».

Ну, пока FTR1200 не приземлится в нашем гараже, мы завидуем. Так что поторопись, индиец! [Подробнее]

ПОДЕЛИТЬСЯ ЭТОЙ СТАТЬЕЙ

ЧИТАТЬ СЛЕДУЮЩИЙ

Какое масло заливать в иж юпитер 3. Мотоциклетное масло с двухтактным двигателем. Почему пила или мотоцикл пропускает масло через глушитель

Главная / Покупка\Продажа

Какое масло лить в коробку передач на иж юпитер 5?

Илья (Джаянтика) У меня передача залита-пока все норм. ..

Сергей (Азария) Transmission Miner Community.

Алексей (Сандра) Дизельная банка

Илья (Джаянтика) Алексей, дизель в баке норм льется, и то для того, чтобы услышать его в двигателе — такое впервые!

Сергей (Азария) На Юпитере стоит грубый редуктор. Lady oil слегка смягчает переключения.

Илья (Джаянтика) Сергей, ты же знаешь, что ящик, что Юпитер, что планета такая же! Единственный коммутационный сектор в Юпитере работает…

Сергей (Азария) Илья, знаю. Только на планете он разваливается быстрее.

Илья (Джаянтика) Нейро похожий! У меня бати пробег в 3 ме круг, двигатель пол 2РАЗа (оба раза замена сальников и медведей КВ)… С коробкой проблем не было….

Сергей (Азария) 24 тыс. Это не пробег. А коробочка значит повезло.

Илья (Джаянтика) Сергей, как ты читаешь? 24 сиськи, 3 круга, спидометр!

Евгений (Cordula) Илья, а сколько масла надо в коробку?

Илья (Джаянтика) литр… на все модели. ..

Сергей (Азария) Илья, спидометр обычно на нашей технике до 100тыс метров.

Илья (Джаянтика) Сергей, сам отец сказал, что это уже 3-й круг идет…

Сергей (Азария) Илья, то это «Вечная планета!»

Женя (Бертильда) Как смягчить переключение передач на Юпитере 5, тугие и громко переключает.

Сергей (Азария) Ребята а Можно Индустриальную И-20 Можно?

Николай (CynFor) Наверняка в книжке указано обычное М8В .Трансмиссия толстая для сцепления в масляной ванне.

Аркадий (Вебстер) Я Правильно Дизель, Як в Бензине Так в Коробке, эль Casture Tad17

Метки: Какое масло лить в двигатель иж юпитер 5

заменяет MaslauiUPITER5 # Izüpiter5.

иж юпитер 5 Куда заливать масло в двигатель? | Автор темы: Вероника

Нина Стаут правильно написала, для смазки двигателя масло подмешивается в бензин в пропорции 1:20. Отдельно масло заливается в редуктор Вадим. Только немного уточню: В ИЖ Юпитер 5 масло заливается не с правой стороны а с левой, не сверху а сбоку Ильи и контрольного винта нет, на упомянутой крышке есть щуп. В полость маховика заливается больше масла.
Для заливки Б.
Полость маховика
Половина левая
Двигатель в ней
Передняя
Возле подушки двигателя
Есть винт
Пробка с прорезью под
отвертку. Нам нужно
Ставим мотоцикл
на ровную поверхность
набиваем эту пробку
и заливаем в отверстие
леонид масло чтобы масло
там был зубчик с краем Оксана отверстие.

Константин масло нужно подмешивать в бензин

Екатерина Масло заливается в коробку с правой стороны, сбоку с этой же стороны находится контрольный винт. Масло в двигатель не заливают, а смешивают с бензином в пропорции 1:20. Прочитайте инструкции.

владислав если хочешь залить в двигатель то попробуй через глушитель

мария от лева у изы резина гарбная на двигателе и там написано иж вылезай и туда залил

Автор Антон Ахременко задал вопрос в разделе Сервис, Сервис, Тюнинг

Как и какое масло нужно разбавлять бензином для Мотоцикла Иж Юпитер (Планета) 4-5? Поршень устал менять и получил лучший ответ

Ответ от [Email Protected]@[guru]
Для двухтактных двигателей Мотоциклов ИЖ Планета, Иж Юпитер, Мотоцикл Тула очень хорошо подходит наше отечественное моторное масло М8В. Пропорция для смеси с 1 л бензина для мотоциклов Юж Юпитер и планета равна — 25 грамм на литр бензина.
Для мотоцикла Тула масла чуть больше — 30 грамм на литр бензина.
В принципе подходит для смеси с бензином. Практически любое дешевое отечественное моторное масло. Главное, чтобы моторное масло было не синтетика и не пол с синтетикой. Для своей езды на мотоцикле лучше масла для смеси с бензином, чем М8В не нашел. Моторное масло М8В имеет темно-синий цвет, оно очень густое.
Главное правило при смешивании бензина с маслом гласит: — Лучше толкнуть, чем не обмануть! Если не подливать масло в бензин, то это может очень пагубно сказаться на вашем поршне. В результате двигатель будет сильнее перегреваться и может произойти заклинивание, или как говорят в народе: лови клин!
При переливе моторного масла в бензин есть одна маленькая, но все же проблема — у вас динамика разгона мотоцикла. Другими словами, при переливе моторного масла ваш мотоцикл не будет так быстро набирать обороты, а двигатель будет сильно дымить. Из глушителя будет много сизого дыма. Что бы этого всего не случилось, внимательно соблюдайте пропорции масла при заливке его в бензин.
Читать Далее: Карбюратор К-68И

Ответ от Валентина Корябкина [новенькая]
заливаю растительную)

Ответ от Денис [новенькая]
многих интересует — сколько грамм или миллилитров бензина в 1 ! И не судите о дыме — из выхлопной трубы — как о дыме — может из-за течи между картером и трансмиссией надо развести миллилитров 30-50, на литр, сколько это в граммах — можете померить на весы это 20-40 примерно попробуйте сами) это не так сложно))

Ответ от Владимир Левин. [новинка]
Только минерал. По сравнению с синтетикой и полусинтетикой присадки не растворяются в бензиновом минимуме. Меньше нагара на свечи, голову, кольца. Перед заливкой смесь в емкость ввести в прозрачную бутыль и дать отстояться. Если нет осадка смело.

Ответ от Александр Куликов [активный]
Поршень может быстро изнашиваться из-за плохо очищенного воздуха, проверяйте и обслуживайте воздушный фильтр и форсунки между ним и карбюратором.

Ответ от — = grizli = — [новичок]
Из отечественных масел лучшее МС-20 в пропорциях 1:20 (500мл масла на 10 литров бензина) при обкатке… и 1: 25 (400 мл на 10 литров бензина) для повседневной езды. Так же можно взять синтетику 2т, — на свечке и в КШМ (кривошипно-цепной устав) машины не будет, но мотоцикл везде будет просушен маслом, так как оно в силу своих физических свойств не горит …

Ответ от Алек Ефремов [новичок]
я Лукойл Лью за 2 тонны на 1 литр бензина 40 миллилитров МОТ масло не дымит. Всем советую это масло. Он намного лучше автоланта. стоит 600 р 5 литров примерно

Ответ от Артем Епифанов [новичок]
Автол (М-8Б) разбавьте этот

Ответ от товарищ Маузер. [гуру]
только не сохраняй..
пропорция
1:16 — 1:20

Ответ от Yehmet [гуру]
Автол с 1 по 20.

Не можете решить, какой мотоцикл Иж лучше — Днепр или Урал? На различных тематических форумах можно найти множество отзывов о мототехнике. Одни склоняются к мнению, что лучшим мотоциклом является Днепр 11, другие считают Иж Планета 5, а кто-то заявляет об Урале. Российские мотоциклы во все времена пользовались большим спросом из-за своей доступности и низких эксплуатационных расходов. Такие мотоциклы требуют очень тщательного и внимательного ухода.

Хотите узнать какой вес у Мотоцикла Иж Планета или Юпитер без коляски? И везде информация только о весе с коляской? Вес такого мотоцикла будет более 150-160 кг без учета топлива и масла, которое все равно упадет до 15-20 кг. Все зависит от выбранной модели и года выпуска. Рекомендуем зарегистрироваться на тематических форумах, в которых есть огромное количество интересных тем для обсуждения. Вы сможете узнать много полезных советов по ремонту и эксплуатации советских мотоциклов, их сильных и слабых сторонах.

Многие владельцы мотоциклов задаются одним и тем же вопросом — какое масло и какой бензин заливать в мотоцикл ИЖ? Для отечественных мотоциклов отлично подойдет моторное масло М8В, обладающее отличными характеристиками. Рекомендуемая пропорция смеси бензина и масла составляет примерно 1:50. Если рассматривать это на практике, то получается, что на каждый литр бензина марки АИ-92 добавляют около 25 граммов моторного масла. Для некоторых моделей типа Урал эту пропорцию следует увеличить до 30 граммов на литр топлива. Некоторые моторные масла рекомендуется разбавлять бензином в пропорции примерно 1:25.

Все необходимые запчасти для мотоцикла ИЖ можно найти в специализированных магазинах (например http://motaki.ru/index.php?Route=Product/category&path=125_80) или на рынке. Они доступны по цене и найти их не так сложно. Если вам нужно качественное масло – узнайте об этом на рынке у специалистов, торгующих запчастями и ГСМ. И помните, что сцепление Ija работает в масляной ванне. Идеально подходит МС-20, но это касается автомобильного моторного масла — его лучше не заливать, так как возникнут проблемы с регулировкой сцепления.

Для мотоциклов Днепр, Урал, Планета, Юпитер и так далее можно использовать любое моторное масло отечественного производства, и даже самое дешевое. Для смеси с бензином не рекомендуется заливать синтетическое или полусинтетическое масло. Лучше отдать предпочтение так называемому «минеральному блоку». Узнайте у менеджера какое масло заливать в амортизаторы Мотоцикла ИЖ (если сам амортизатор проходит — ищите на http://motaki.ru/index.php?Route=Product/product&path=125_80&product_id=6918), и как добавить в редуктор, чтобы они дольше служили. Выбирайте только качественное моторное масло!

Для тех, кто не знает, объясню что такое двухтактный двигатель, не буду углубляться в подробности, вкратце, в двухтактном двигателе нет клапанов, масло добавляется в бензиновую смазку и коленвала.

Такие двигатели стоят на мотоциклах (хотя последнее время ставили четырехтактные), бензопилах с двухтактным двигателем, АЗС, некоторых генераторах напряжения и т.д. Хозяева мотоциклов, бензопил, газ глохнет, часто недоумевая, почему заклинил поршень , или почему быстро пропадает компрессия, что двигатель плохо заводится, начинает работать с перебоями, бери цилиндр, поршень с большими петлями и бешено работающий.

Я тоже когда-то задавался таким вопросом, оказалось все дело в масле, которое разбавляют бензином.

В продаже много специального двухтактного масла, я даже не подхожу сейчас к нему, это масло не подходит для двухтактников, развивающих большие обороты двигателя.

Конечно, если у вас Иж-Планета, это нежирный мотоцикл, то он может залить двухтактное масло в бензин, или очень сильно сделать свой мотоцикл, не давать ему газу до упора, тогда двухтактное масло идет, но если вы любите ставить газ, то это масло быстро испортит поршневую группу двухтактника.

Такое впечатление, что разработчики двухтактного масла просто придумали, но даже не испытывали, а такие масла, как М8, МС20 близко к двухтактному двигателю подпускать нельзя, если вы любите гонять, а если вы много газа не дают, эти масла можно использовать.

Но они все равно будут очень быстро изнашивать поршневую группу мотоцикла, бензопилы, заправку, короче, убивать двухтактника.

Как я нашел хорошее масло для мотоциклов

За свою жизнь поездил на разных мотоциклах, пока ехал в Минск, рассвет, Иж-Планета даже не думал о масле, двигатели работали нормально. Но так как Иж-Пс приобрел так после первой хорошей гонки поршень заругался, думал, так что с ИЖ-ПС какие-то проблемы, пока не даю Газу на провал, а стоит дать газ как клинический поршень или коленвал. Разочаровался в ИЖ-ПС.

В молодости два года занимался мотокроссом, у нас был кросс ЧЗ, проблем с поршнем не помню, хотя давали под жопу ох как хорошо, еще помню что запах дыма от выхлоп сильно отличался от обычного дыма мотоцикла. Но дурак не интересовался в вагоне какое масло он врал в бензин, а я точно знаю, что помимо масла он добавлял кастер, но так как точно не знаю состав бензина и масла для кроссового движка мотоцикл, я не соберусь.

Приобрёл кросс-250 кросс-250, первое время был на бензине двухтактное масло, но стоило его спросить, как я почувствовал, что двигатель начинает тянуть (может заклинить), пришлось бросить газ и ехать на умеренные обороты двигателя.

Помог случай, решил поехать на кроссе 250 кросс 250 на рыбалку, на нем можно ездить по бездорожью, но кончилось масло двухтактник, встал вопрос как масло разбавить бензином. Были только четырехтактные масла Лукойл полусинтетика, решил разбавить бензин этим маслом, думаю медленно ездить не буду и двигателю не вредлю. Но какое у меня было удивление, когда двигатель мотоцикла заработал намного мягче, тянул тягу, хотя бензин, разбавленный четырехтактным маслом полусинтетикой, дал газ, красота, двигатель молотит и следов заклинивания поршня нет.

Пока гонял на пруд, выжимал из этого кросса 250 по максимуму, получил огромное удовольствие от езды, с тех пор разбавляем бензин в мотоцикл и бензопилу только четырехтактным маслом полусинтетического возраста, очень доволен.

Получается четырехтактное полусинтетическое масло самое лучшее масло для двухтактного двигателя и стоит дешевле специального двухтактного масла.

Если не верите, проверьте сами, какое масло лучше.

Как определить, что схватывает двухтактный двигатель?

Самый первый признак, резко появляется посторонний шум в двигателе, двигатель начинает терять обороты, это признак заедания поршня. В этот момент немедленно сбросьте газ, если мотоцикл, и выжмите сцепление, если пора это сделать, поршень выйдет из этой ситуации без повреждений.

Как разбавить масло в каком мотоцикле, бензопиле, АЗС, бензогенераторе и т.д.?

В инструкции приведены такие соотношения, для не раскатанного двигателя 1/20 для обкатки 1/25. Но тут невозможно тупо выполнить эти пропорции, все зависит от того, как нимы на газу.

Если сильно не гнаться можно спокойно погонять на мотоцикле или глоток бензопилы не выжимать полный газ то на заезженном двухтактном двигателе бензин разбавленный маслом 1/25 для двигателя будет будь хорошим. Но если вы любите открывать газ на полную давая двигателю максимальные обороты, то разбавляйте бензин маслом в пропорциях для обоих обгонов в 1/20, так как двигателю, работающему на предельных оборотах, потребуется повышенная смазка.

Если не брать в расчет, то разбавленный бензин 1/20 при спокойной езде часто будет лить свечи, но если ездить и любить полный газ разбавленный 1/25 бензин двигатель будет хватать на максималках, а это может привести к поломке поршня.

Двухтактный двигатель устроен так, что часть масла задерживается в поршне и коленвале, но когда выдаешь газ на всю катушку, то очень очень сильно дует поршнем не задерживаясь тут надо посмеяться 1/20.

Пример как развести масло в бензине, берем 1/20, получается так, на 20 литров бензина 1 литр масла, на 10 литров бензина 0,5 литра масла.

Почему пила или мотоцикл пропускает масло через глушитель?

Тут все нормально, выпил и мотоцикл с двухтактным двигателем выплевывает лишнее масло из глушителя. Так что слегка переливайте масло в бензин, если двигатель работает не идеально. А если двигатель заливает свечи, двигатель начинает работать с перебоями, то уменьшить количество масла в бензине, долив в бак чистый бензин.

Горобинский С.В.

Для тех, кто не знает, в двухтактном двигателе клапанов нет, а для смазки коленвала и поршня масло в бензин добавляют. Эти двигатели стоят на мотоциклах. Часто хозяева байков задаются вопросом, почему двигатель плохо заводится, работает с перебоями, почему пропадает компрессия, прыгает поршень. И зачастую все дело в масле, потому что они разбавлены бензином. В настоящее время в магазинах много двухтактного масла, но это масло не подходит для двухтактников, развивающих огромные моторные обороты.

Лучшее масло для велосипеда
Создан мемуар, что разрабатывая двухтактное масло, изобрели, но не испытали. А масла МС20, М8 не могут быть рядом с двухтактным двигателем, если вы любите погонять. Но если вы не даете много газа при езде на байке, то можете использовать эти масла.

Как найти что заедает двухтактный двигатель
1-й признак — Внезапно появляется посторонний шум в двигателе, признак заедания поршня, двигатель теряет обороты. В этот момент необходимо сбросить газ и выжать сцепление, если вы успеете это сделать, то поршень выйдет из этого положения без повреждений.

В какой пропорции разводить масло для байка
Аннотации предлагают такое соотношение: для катаного мотора — 1/25, для некатаного — 1/20. Не надо дурить пропорции, все будет зависеть от того, как вы нажмете на газ. Если этого не учитывать, то разбавленный 1/20 бензин будет лить свечи, но если сильно гнать и если разбавлять 1/25 бензина, то двигатель будет вязнуть на самых больших оборотах, что приведет к поршневой авария.

Двухтактный двигатель так устроен, что часть масла может задерживаться в коленвале и поршне. При выдаче газа на полную катушку масло сильно выдувает поршнем, тогда нужна смесь 1/20. Как развести масло в бензине, чтобы получить 1/20? Необходимо взять 10 литров. Бензин и масло пол литра или 20 литров. Бензин и литр масла.

Почему мотоцикл выплевывает масло через глушитель?
Тут все нормально, байк из глушителя выплевывает лишнее масло. Не стоит переживать, если вы перелили масло в бензин и двигатель работает нормально. Когда свечи заливают двигатель, а двигатель работает с перебоями, то необходимо уменьшить количество масла в бензине и долить в бак отжатого бензина.

Для двухтактных двигателей мотоциклов Тула, Иж Юпитер, Иж Планета отлично подходит моторное масло М8В. Для таких байков как планета и иж пропорция по консистенции на литр бензина равна — 25 грамм на 1 литр бензина.

Для тульского байка необходимо долить масла чуть больше, на литр бензина пригодится 30 грамм.

По консистенции с бензином подойдет хоть какое-нибудь российское доступное моторное масло. Самое главное, чтобы моторное масло было не полусинтетика, а синтетика. Лучше масла чем М8Б по консистенции с бензином Не найти, у этого мотора масло синего цвета и очень густое.

Главное правило гласит, что при смешивании масла с бензином лучше продавить, чем не долить. Если не добавлять в бензин масло, это негативно повлияет на поршень. Из-за этого двигатель будет сильно перегреваться и заклинивать.

При переливе в газойль есть небольшая проблема — байк падает разгонная динамика. Иными словами, при переливе моторного масла мотоцикл не будет быстро набирать обороты, а двигатель будет сильно дымить. Из глушителя будет идти много дыма. Чтобы оно не вытекло, необходимо соблюдать пропорции масла, когда заливаете его в бензин.

Gamo Compact против IZH 46 – Часть 2

от B.B. Pelletier

Часть 1

Сегодня мы рассмотрим IZH 46. Прежде чем я это сделаю, Деррик сказал нам, что Gamo USA продает рукоятки для преобразования Compact в левый -ручная операция. Действительно так. Посмотрите на их сайте в разделе АКСЕССУАРЫ.

ИЖ 46, или Иззи, как его некоторые называют, — еще один однозарядный пневматический целевой пистолет. Я не знаю, как долго они производятся, но я впервые увидел их в середине 1990-х, когда несколько дилеров продавали их в США по 600 долларов. Это была плохая стратегия запуска, потому что первоклассные 10-метровые пистолеты известных марок продавались одновременно менее чем за тысячу долларов, а русский пистолет никогда не видели в этой стране.

Когда эти дилеры вышли из игры, цена быстро упала до 300 долларов, остановившись на отметке 225 долларов. Затем его начали продавать, и пошли слухи о его качестве. Свой первый я увидел и пристрелил на выставке Little Rock Airgun Expo где-то в 1996 году и купил один в марте 1997 года. У меня все еще есть этот пистолет, и он все еще работает хорошо. Те, кто говорят, что тюлени слабые, плохо обращаются со своим оружием. Этому пистолету часто требуется масло Crosman Pellgunoil, чтобы оставаться в рабочем состоянии. Есть еще одна хитрость хранения, которую я вам покажу, чтобы сохранить свежесть самой хрупкой печати.

Две разные модели
Есть ИЖ 46 и более поздняя версия, известная как 46М. EAA всем говорила, что буква M означает магнум, что звучит разумно, поскольку развивает большую мощность. Стандартный 46-й должен развивать начальную скорость 410-430 футов в секунду. при стрельбе 7,5-грановыми пыжами. 46М развивает 460-500 кадров в секунду. с той же пеллетой. M имеет более длинную трубку насоса, которая обеспечивает больший рабочий объем (длинный ход поршня), поэтому сжимается больше воздуха. Я всесторонне тестировал оба ружья, потому что в клубе 10-метровых пистолетов, к которому я принадлежал, было по несколько ружей каждой модели.

ИЖ 46 больше не импортируется в США. США. Это имеет смысл, потому что почти все хотели бы M из-за его большей скорости.
Первое техобслуживание
Написана тонна слухов о том, что уплотнения в 46-м какие-то слабые. Ничто не может быть дальше от истины, но когда мастера-любители пневматического оружия на кухонном столе открывают один из них, они обнаруживают уровень сложности, которого не ожидали. Вы не меняете печать, чтобы получить 46 выстрелов. Вы просто прокачиваете его – правильно!
Как заставить их снова работать
Я взял нерабочие ружья и с помощью простой смазки Crosman Pellgunoil заставил их стрелять с номинальной скоростью или выше примерно за 30 минут. После того, как я увидел, как я несколько раз стреляю из своего оружия, пока оно не сработало, у членов моего клуба перестали возникать проблемы с пистолетами. Все, что вам нужно сделать, это смазывать и тренировать уплотнения, пока они снова не станут гибкими. Мне приходится делать то же самое со своим собственным пистолетом каждый раз, когда я снова начинаю из него стрелять, потому что он лежит без дела по 12 месяцев за раз.
Какое масло я использовал? Кросман Пельгунойл! Подойдет ли синтетическое масло, которое компания вашего зятя использует для смазки насосов нагревателя бассейна, в качестве замены? Кто, черт возьми, знает. Но Pellgunoil работает каждый раз.
Хранение пистолета
Никогда не храните пистолет с закрытым затвором. Всегда не натягивайте уплотнение затвора, которое является наиболее чувствительным уплотнением ружья. Моему собственному оружию уже 11 лет, оно произвело тысячи выстрелов и до сих пор хорошо работает, потому что я никогда не хранил его с закрытым затвором.

Закрывайте затвор только таким образом, когда вы хотите выстрелить из пистолета. Никогда не храните его с закрытым затвором, иначе вы испортите уплотнение затвора.
Так должен выглядеть затвор при хранении ружья.
Насосный механизм облегчает работу
Рычаг насоса приводится в действие шарнирным соединением, точка опоры которого меняет положение при увеличении силы. Точка опоры также опирается на два умных роликовых подшипника, которые также служат прокладками. Результатом является легкое усилие насоса. Модель 46 требует около 12-15 фунтов. силы, чтобы закрыть рычаг; 46M нужно 20-22 фунта.
Общие характеристики
Это большой целевой пистолет, один из самых тяжелых в своем классе, его вес составляет 40,5 унции. Вот сколько мой 46 весит. 46М немного тяжелее. Баланс немного смещен вперед, что предпочитает большинство стрелков по мишеням. Геометрия правильно отрегулированной рукоятки не дает этому стать подавляющим. Общая длина 16,5″. Это кажется большим для тех, кто не привык к 10-метровым пистолетам, но это тот же диапазон, что и у многих других, таких как однотактный FWB 103.
Триггер
Вот в чем ИЖ 46 явно превосходит Gamo Compact. Спусковой крючок 46 регулируется по расположению вперед и назад (подстраивается под длину пальца на спусковом крючке), регулируется по длине натяжителя первой ступени, по весу тяги второй ступени и по перебегу. На самом деле, единственные регулировки, которых вы не найдете на этом спусковом крючке, — это вращение лезвия спускового крючка из стороны в сторону и способность нагружать большую часть общего усилия на первой ступени. тянуть.
Спусковой крючок 46 также имеет функцию холостого огня, которой нет у Compact. Вы можете вручную поднять затвор до взвода спускового крючка, затем закрыть затвор, и нажатие на спусковой крючок будет таким же, как при заряженном пистолете.
Захваты
Захваты, которые в настоящее время импортируются, являются правосторонними, но левосторонние захваты были импортированы и могут быть получены. Поставки не такие регулярные, как могли бы быть, но они есть. Рукоятка регулируется только одним способом — полка для ладони перемещается вверх и вниз. Это идентично захвату Compact. Рукоятка 46 меньше, чем рукоятка Compact, и сделана из материала, похожего на березу.
Хотя рукоятка не регулируется по наклону или углу наклона вперед/назад, рукоятка имеет идеальный угол, чтобы зафиксировать запястье, когда прицельные приспособления выровнены.
