Самостоятельный ремонт инвертора телевизора

Инвертор в телевизоре представляет собой устройство для для запуска и стабильной работы люминесцентных ламп подсветки ЖК панели. Обеспечивает постоянство свечения этих источников света в течение длительного времени и эффективно управляет их яркостью. Может быть выполнен в виде одного или двух отдельных блоков (master/slave), а также располагаться вместе с блоком питания на единой плате. При самостоятельном ремонте инвертора телевизионного приемника необходимо знать функции, которые он выполняет.

Задачи телевизионного инвертора:

преобразование постоянного напряжения 12 — 24 вольта в высоковольтное переменное
стабилизация и регулировка тока ламп
регулировка яркости подсветки
обеспечение защиты от перегрузок и короткого замыкания

Электрическая схема простого инвертора на 2 лампы подсветки

Устройство реализовано на ШИМ контроллере U1 (OZ960), двух сборках полевых транзисторных ключей (u1, u2) и высоковольтных трансформаторах Т1, Т2. Через разъем CN1 подается питание 12 вольт (F1), команда на включение (ON/OFF), и постоянное напряжение (Dimm) для регулировки яркости. Узел защиты (D2, D4, D5, D6) проводит анализ тока или напряжения на выходе устройства и вырабатывает напряжения перегрузки и обратной связи (ОС), поступающие на ШИМ. В случае превышения одним из этих напряжений порогового значения происходит блокировка автогенератора на U1, а инвертор будет находиться в состоянии защиты. Узел блокируется при пониженном напряжении питания, при «просадке» питающего напряжения в момент включения нагрузки, при перегрузке преобразователя или коротком замыкании.

Характерные признаки неисправности инвертора

Лампы подсветки не включаются
Лампы подсветки включаются на короткое время и выключаются
Нестабильная яркость и мигание экрана
Инвертор периодически не включается после длительного простоя
Неравномерность засветки экрана при 2-х инверторной схеме

При диагностике неисправностей, связанных с корректной работой инвертора, следует прежде всего убедиться в отсутствии пульсаций питающего напряжения и его стабильности. Обратить внимание на прохождение команд запуска и управления яркостью подсветки с материнской платы. Исключить влияние ламп подсветки, используя их эквивалент в случаях, когда проблема не ясна. Воспользоваться возможностью снять защиту с инвертора на время ремонта для определения дефектной детали. Не забывать о внимательном визуальном осмотре платы и о том, чем пользуется каждый профессиональный телемастер при ремонте телевизоров на дому, — измерениями напряжения, сопротивления, емкости с помощью специальных приборов или тестера.

Иногда при внимательном осмотре платы можно увидеть «сгоревшие» детали, которые подлежат замене. Очень часто выходят из строя полевые транзисторные ключи, но, порой, их замена не всегда приводит к положительному результату. Работоспособность блока может восстановиться на неопределенное время, а потом неисправность может повториться снова. Вы устранили следствие, но не причину. Поэтому, не зная тонкостей ремонта этих устройств, можно потерять много времени и сил для их восстановления. И, если есть сомнения в успехе дела, вызовите мастера, который уже много раз чинил подобные устройства и знает все «подводные камни и мели» благодаря накопленному опыту и профессиональным знаниям.

Слабым звеном в составе инверторных блоков считаются высоковольтные трансформаторы. Работа в условиях высоких напряжений требует особого качества сборки этих компонентов и предъявляет высокие требования к свойствам изоляции. Кроме того, следует сказать, что трансформаторы во время работы подсветки могут ощутимо нагреваться.Такие дефекты, как обрыв или межвитковое замыкание обмоток у этих деталей, явление обыденное. Диагностика этих элементов может быть затруднена тем, что замыкание или обрыв могут наблюдаться только в рабочем режиме, а «прозвонка» их в обесточенном состоянии не выявит у них проблем. Здесь на помощь может прийти перемена местами сомнительного и исправного трансформатора и дальнейший анализ ситуации.

В разных телевизорах используются инверторы с разным числом трансформаторов. В малогабаритных аппаратах в инверторе могут стоять 2 — 4 трансформатора, в телевизорах больших диагоналей, особенно прежних лет выпуска, встречалось количество однотипных изделий числом до 20. Естественно, большое их количество снижает надежность схемы в целом, поэтому в современных моделях их использование сведено к минимуму за счет инновационных технических решений.

Признаком неисправности инвертора в большинстве случаев является отсутствие изображения на экране телевизора при наличии звука. Однако возможны ситуации, когда телевизор, попытавшись включиться, снова переходит в дежурный режим или начинает мигать светодиодами на передней панели, а звук в этом случае не появляется. Характер дефекта другой, а источником может быть все тот-же блок инвертора. В некоторых моделях телевизоров присутствует сигнал обратной связи с инвертора на процессор материнской платы, сигнализирующий о сбоях в его работе. Не получив подтверждения от инвертора, что с ним все в порядке, процессор изменяет режим работы телевизора на дежурный или выводит сообщения об ошибках через светодиодные индикаторы. У некоторых производителей после определенного числа неудачных запусков система может перестать подавать команду на включение подсветки до сброса ошибок или очистки памяти.

Инвертор представляет собой сложное электронное устройство, самостоятельный ремонт которого может вызвать определенные трудности. Эти блоки для телевизоров диагоналей от 26 дюймов и выше «привязаны» к конкретной ЖК панели и являются, по мнению производителей, единым устройством (вместе с блоком T-con). Очень редко на эти изделия можно найти электронные схемы, а на контроллер матрицы вообще никогда. Поэтому даже профессионалу при диагностике этой аппаратуры приходится вспоминать опыт ремонта аналогичных устройств, руководствоваться общими принципами их схемотехнических решений и пользоваться базой даташитов на микросхемы драйверов подсветки и ключевые транзисторы. Если вы решились на ремонт инвертора своими руками, но что-то пошло не так, вызывайте мастера, который в сжатые сроки и недорого решит проблемы с работоспособностью вашего телевизора.

Поделиться в соцсетях

Информация о материале

Автор: ТВ-мастер

Технический центр
Москва
84953695454

Опубликовано: 29 января 2016

Обновлено: 04 декабря 2021

Создано: 25 января 2016

Добавить комментарий

Ремонт инверторов

Выход из строя бытовых, промышленных и профессиональных инверторов всегда наступает в самый неподходящий для этого момент. Сталкиваясь с подобными трудностями, владельцу подобного инструмента ни в коем случае не стоит поддаваться панике. Знание распространенных причин поломок и вероятных признаков проявления неисправности позволят своевременно обратиться в сервисный центр и избежать тем самым непредвиденных расходов.

К сожалению, любая техника (и инвертор тому не исключение), может потерять свои функциональные свойства в процессе эксплуатации. Даже правильные условия работы и бережное содержание устройства не гарантируют владельцу аппарата ровным счетом ничего. Инверторный тип сварочного оборудования имеет достаточно сложную конструкцию. Являясь, по сути, сугубо электронным механизмом, его техническим обслуживанием и соответственно ремонтом должны заниматься обученные тому специалисты.

Они же и обязаны осуществлять периодическую проверку элементов, входящих в состав инструмента. Тем более, что выявление предполагаемой причины неисправности во многих случаях для мастера-любителя протекает особенно сложно. Из-за особенностей конструкции аппарата нередки ситуации обнаружения ложных факторов, что чревато колоссальными потерями и времени, и финансовых средств.

Причины неполадок инверторов

Вариантов выхода из эксплуатации оборудования множество, однако наиболее часто встречаемые среди них в основном связаны с:

Неправильным выбором режима работы;

Несоответствием выбранного места работы с рекомендуемым изготовителями для такого вида оборудования;

Несоблюдением технологии выполнения сварки;

Нарушением рабочих функций отдельно взятых конструкционных элементов.

Неполадки в работе сварочного аппарата могут быть спровоцированы и совокупностью вышеперечисленных причин. В таком случае без помощи профессионалов нельзя обойтись, ведь инструменту требуется проведение грамотной диагностики, которая в домашних условиях воплотить нереально. Поспособствовать нарушению функциональности оборудования для сварки может и попадание незначительного количества влаги в электронный механизм.

Причем причиной тому может быть не только личная неосторожность мастера, но еще и погодные условия при проведении сварочных работ. Влага от снега или дождя при проникновении в корпус агрегата, вероятнее всего, приведет к полному или частичному выходу из строя электронных плат. Негативно сказывается на работе инвертора и несоблюдение режима работ. Непрерывный рабочий процесс, довольно часто в режиме перегрузки, приведет к перегреву аппарата.

Как следствие этого, микросхема устройства может полностью перегореть. Еще одним врагом инверторов по праву считается чрезмерное накапливание пыли. При обильном покрытии микросхем слоем пыли нарушается процесс охлаждения. В результате чего, агрегат, по прошествии некоторого времени, может полностью утратить свою работоспособность.

Виды неисправностей: что может ломаться в инверторе?

При эксплуатации инверторов самыми распространенными типами поломок можно назвать:

Самопроизвольное отключение устройства;

При повороте тумблера невозможность включения аппарата;

Автоматическое выключение при продолжительном рабочем процессе;

Залипание сварочного электрода к металлу;

Нестабильное горение сварочной дуги;

Активное разбрызгивание металла;

Большое потребление тока при малой или отсутствующей нагрузке на агрегат.

Неустойчивое горение сварочной дуги, как и активное разбрызгивание металла, являются следствием неправильно выбранной для процесса сварки силы тока. Величина параметра тока выбирается с учетом типа и диаметра используемого электрода, а также предполагаемой скорости выполнения работ. Что же касается прилипания электрода к поверхности соединяемых деталей, то здесь причин возникновения нарушения может быть одновременно несколько. Точно определиться с ними может специалист сервисного центра при детальном осмотре оборудования.

В отношении ситуации с самопроизвольным отключением аппарата можно сказать, что первоначальной причиной неполадки является именно автоматическое отключение питающего напряжения. Произойти такое может по причине неправильно подобранных параметров для работы. Отключение же сварочного аппарата в ходе выполнения продолжительной работы напрямую связано со встроенными в агрегат температурными датчиками.

Практически все современные устройства оснащены подобными контролирующими органами, которые при достижении критических температур самопроизвольно отключают сложный механизм. При таком повороте событий единственным верным решением станет выключение устройства.

Передохнув в течение 20-30 минут, аппарат гарантировано остынет и сможет продолжить свою бесперебойную работу дальше. Большое потребление тока при малой или полностью отсутствующей нагрузке также нередко встречается в сварочной практике. Возможной первопричиной тому в большинстве случаев становится замыкание витков на катушках, которое устраняется путем перемотки и наладки слоя изоляции.

Выход из строя платы управления

Отдельно стоит выделить ремонт неисправностей, связанных с платой управления. В случае нарушений в плате проверка диодных мостов совершается благодаря проведению отпайки проводов.

В последующем эти провода также открепляются и от самой платы для облегчения дальнейшей работы и предотвращения усугубления ситуации вследствие короткого замыкания. Проверочные процедуры заключаются в «прозвоне» всей группы деталей. При обнаружении так называемого «коротыша» мастера занимаются поиском пробитого провода (диода).

При его выявлении потерявший свою работоспособность диод аккуратно выпаивается и подвергается замене. Но в случаях, если таковые мероприятия по ремонту абсолютно не дали результата и конструкция все равно находится в режиме дисфункции, проводится дополнительное тестирование платы управления с использованием осциллографа.

Слабое место инверторов

При появлении нарушений в работе аппарата для сварки или при его полном отключении следует, прежде всего, обратить внимание на транзисторы устройства. Являясь самым уязвимым местом конструкции, с их осмотра обычно и начинаются ремонтные работы.

Ни трещин, не перегоревших в местах пайки элементов – ничего такого в нормальном оборудовании не должно быть выявлено. В противном случае, детали с неисправностями подвергаются замене. Крепление новых транзисторов производится на термическую пасту. Она то и обеспечит необходимый отвод тепла от транзистора к радиатору. Как правило, транзисторы подбираются в строгом соответствии параметрам агрегата, но в определенных ситуациях вполне приемлема и качественная установка аналогов.

Особенности ремонта инверторов

Как уже говорилось, инверторы относятся к электронным сварочным устройствам, а по сему, их диагностика и ремонт выполняются при помощи специальной проверки работоспособности диодных мостов, стабилитронов, транзисторных соединений и многих других деталей, входящих в состав электронных схем. Для совершения подобных операций мастеру нужно обладать навыками обращения с такими видами измерительного оборудования как осциллограф, вольтметр, амперметр и мультиметр.

Среди особенностей выполнения ремонтных работ можно выделить и сложность определения характера неисправности. Поэтому в ситуациях нарушения функциональности агрегата рекомендуется обратиться к мастерам по ремонту инверторов. Они проведут полную диагностику узлов электрической цепи и быстро устранят имеющуюся в инверторе поломку.

В принципе неисправности сварочного оборудования могут быть устранены и собственными силами, но выполнить это возможно лишь с применением высококачественного диагностического оборудования, которого, к огромному сожалению, в шкафу инструментов у обычного мастера не отыскать. К тому же, здесь немаловажно иметь опыт работы с измерительными приборами. Именно поэтому, во избежание ухудшения уже имеющейся неисправности, настоятельно рекомендуем обратиться к профессионалам своего дела, тонко разбирающимся в мельчайших нюансах столь сложной конструкционной системы.

Обращайтесь в наш Сервисный центр по ремонту инверторных аппаратов

Ремонт сварочных инверторов в Калуге

РемТех40 предлагает ремонт сварочных инверторов в Калуге и области. Здесь Вы можете вызвать мастера по ремонту на дом или узнать адрес мастерской в Вашем регионе. При заказе последующего ремонта – вызов мастера и диагностика бесплатны.

Бесплатный
вызов мастера

Бесплатная
диагностика

Гарантия
до 1 года

Сварочный инвертор – это современное электронное устройство, преобразующее электрическое напряжение сети для проведения сварочных работ. Как любое электронное устройство инвертор требует строгого соблюдения правил эксплуатации и бережного обращения.

Наша компания имеет возможности и необходимую базу для ремонта сварочных инверторов любого типа — MMA, MIG, TIG, независимо от мощности, производителя и неисправности.

Как отремонтировать неисправный сварочный инвертор?

Если сварочный инвертор не работает или работает со сбоями следует обратиться в РемТех40 по телефону и договориться о выезде специалиста, предоставив всю необходимую информацию или самостоятельно доставить неисправный аппарат в нашу мастерскую. Сварочные инверторы — сложное электронное устройство. Не всегда есть возможность устранить неисправность по месту его нахождения. В этом случае мастер предложит доставить неисправное устройство в мастерскую.

Основные причины неисправностей сварочных инверторов и рекомендации, как их избежать:

Нарушение правил эксплуатации. Большинство устройств имеет ограниченный срок непрерывного горения дуги, которое должно сменяться необходимым перерывом. В большинстве случаев из-за специфики сварочных работ эти условия соблюдаются. Однако бывают работы, которые могут выполняться на максимальном токе в течение длительного времени. Допускать этого нельзя. Если даже аппарат снабжён системой контроля температуры, работа в экстремальных условиях может привести к выходу инвертора из строя.

Использование не по назначению. Как правило, к неисправностям приводят такое использование, которое перегружает аппарат.

Использование в поврежденном состоянии. Если наблюдаются какие-то сбои, следует прекратить работу и обратиться к специалистам. Работа в таком состоянии в большинстве случаев приводит к более серьёзным поломкам.

Плохие контакты. Если производится работа в экстремальных условиях из-за частого нагревания контакты, выполненные с применением разъёмных монтажных элементов, могут ослабевать. Это приведёт к ещё большему нагреванию деталей и возможно прогоранию контактов.

Окисление соединительных элементов. Вызвано в основном попаданием влаги или работай в слишком влажных условиях.

Залипание электродов. В основном возникает из-за малой мощности питающей электрической сети. Может быть вызвано подключением аппарата через кабель недостаточного сечения. Так при длине медного кабеля 20 и более метров его сечение должно быть не менее 2,5 квадратных миллиметров. При длине кабеля более 40 метров обеспечить нормальную работу с помощью бытовых гибких кабелей уже не возможно.

Слабый автомат, к которому подключен сварочный инвертор. Автомат должен быть рассчитан не менее, чем на 25А. Соответственно на такой ток должны быть рассчитаны все подводящие кабеля.

Попадание пыли и окалины. Аппарат при сварке следует располагать так, чтобы вентилятор охлаждения не засасывал брызги от сварки. Весь прочий мусор, который неизбежно осаживается внутри аппарата необходимо периодически удалять.

Неправильно установленный ток. Общеизвестно, что ток должен соответствовать диаметру электрода. Однако следует учитывать скорость сварки, толщину свариваемого металла и тип сварки. При потолочной сварке, к примеру, ток необходимо установить меньше, чем при обычной сварке.

Без специальных знаний в области электроники устранить неисправности, как правило, невозможно. Требуется вмешательство опытного специалиста.

Преимущества ремонта сварочных инверторов РемТех40:

Наличие высококвалифицированных специалистов по ремонту;

Бесплатная диагностика сварочного оборудования;

Наличие необходимых запасных частей и деталей;

Выезд во все районы Калуги и Калужского района.

Как починить инвертор? — Устранение основных неполадок

Если вы живете в отдаленном месте, где у вас есть только постоянный ток для питания, инвертор мощности является необходимостью. То же самое относится, если вы отправляетесь в поход на фургоне или у вас есть только внедорожник для мощности. Инверторы мощности или цифровые инверторы чрезвычайно эффективны, когда речь идет об использовании батарей в качестве более крупного источника энергии. Они помогут вам превратить постоянный ток автомобильного аккумулятора в переменный ток и позволят заряжать устройства, запускать ноутбук или что-то в этом роде.

Однако, если вы получили неисправный инвертор , и у вас нет другого выхода, кроме как отремонтировать его самостоятельно, эта статья для вас. Я расскажу обо всем, что вы должны знать об инверторах, что они из себя представляют и как они работают. Как только вы узнаете , как работает ваш инвертор , вы также пройдете через процессы, которым вы должны следовать, чтобы отремонтировать его. Оставайтесь в процессе и отремонтируйте свой инвертор самостоятельно.

Что такое инвертор?

Инвертор мощности — это устройство преобразователя мощности, которое может преобразовывать постоянный ток от батареи в переменный. Это генератор, который может быстро переключать настройки полярности с постоянного тока на переменный и создавать прямоугольную волну. С инвертором мощности вы можете использовать устройства, которым требуется переменный ток, вместо постоянного тока. Вы можете получить выходной ток 220 В или 240 В с инвертором, который поможет вам управлять любым типом устройства. Существует три наиболее популярных типа инверторов : чистые синусоидальные инверторы, прямоугольные и модифицированные синусоидальные инверторы. Вы также найдете инверторы с типами фаз, однофазные и трехфазные инверторы для различных типов работ.

Почему инвертор не работает?

Знание всех причин, по которым ваш инвертор может выйти из строя, поможет вам выбрать правильные методы устранения неполадок. Вот наиболее распространенные причины, по которым ваш инвертор мог перестать работать или работать плохо:

Неправильное подключение аккумулятора: Аккумулятор, который вы подключаете к инвертору, может иметь плохое соединение или вообще не иметь контакта.
Коррозия клеммы аккумулятора: Если вы используете инвертор в течение длительного времени, клеммы аккумулятора могут подвергнуться коррозии из-за влажности или выделения водорода.

Неисправный выключатель питания: Если ваш инвертор вообще не включается, возможно, неисправность связана с выключателем питания на инверторе.
Разряженный аккумулятор: Возможно, проблема вовсе не в инверторе; вместо этого ваша батарея может быть недостаточно заряжена.
Перегоревший предохранитель: Если вы используете его с постоянной клеммой и генератор внезапно выходит из строя, причиной может быть перегоревший предохранитель!

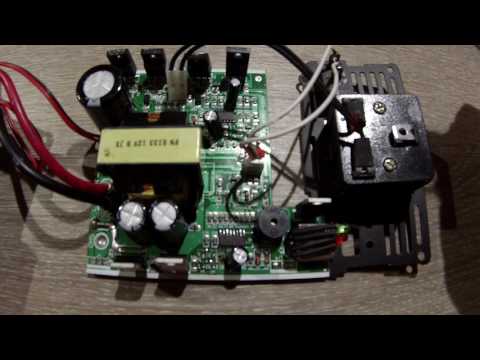

Как починить силовой инвертор

Если вы в конечном итоге получите неисправный инвертор, который, как вы могли подумать, вышел из строя, в конце концов, он не может быть полностью выведен из строя! Если проблема ремонтопригодна в домашних условиях, это можно сделать самостоятельно, проверив инвертор. Вот что вы можете сделать, если в последнее время вы столкнулись с неисправным силовым инвертором:

1. Устранение неисправности неисправного выключателя питания

Если силовой инвертор не включается после нажатия на выключатель питания, проблема может быть связана с выключатель! Сначала вы должны проверить, все ли в порядке, и этот процесс прост. Отключите инвертор от источника питания, подключите к нему другой прибор и включите его. Если он не включается, вам необходимо заменить выключатель питания. Вызовите профессионального электрика и получите запасной блок для переключателя, чтобы заменить его. Если вы не против сделать это самостоятельно, вы также можете заменить его самостоятельно.

2. Проверьте подключение аккумулятора

Если вы используете установку в течение длительного времени, а инвертор не работает или не включается, возможно, неисправность связана с аккумулятором. В большинстве случаев проблема заключается в слабом соединении с аккумулятором, что требует его очистки и подтяжки. Если проблема не в разъеме, возможно, батарея заржавела или подверглась коррозии. Осмотрите аккумулятор и проверьте его на наличие коррозии, если она есть, отсоедините и выньте аккумулятор и очистите его. Чтобы очистить его, возьмите немного пищевой соды, смешанной с горячей водой, возьмите жесткую зубную щетку и потрите ей клемму, окунув ее в смесь. После удаления коррозии очистите разъемы и высушите их бумажным полотенцем. Подсоедините их и попробуйте снова включить инвертор.

3. Разряженная или неисправная батарея

Проблема может быть вовсе не в инверторе, если ваш инвертор не работает. Проблема также может быть с аккумулятором, особенно если вы используете его в течение длительного времени. Возможно, батарея была ослаблена и быстро разряжена, или у нее может быть внутренняя неисправность. Если ваша батарея разряжена, возможно, вам придется заменить ее или отремонтировать, если это возможно. Если батарея свинцово-кислотная и в ней заканчивается кислота, вам необходимо заменить ее кислотой, и этого будет достаточно.

4. Диагностика инвертора

Если проблема не в выключателе питания или аккумуляторе, она может быть в самом инверторе, и для ее устранения необходимо выполнить диагностику. Лучший способ сделать это после того, как вы узнаете, как работает система, получить схему инвертора. Когда у вас есть схема, пришло время проверить точки контакта одну за другой после открытия корпуса. Если вы обнаружите, что точки контакта кажутся хорошими, переходите к остальным компонентам. Вы должны проверить вольтметр, а затем другие компоненты. Примите дополнительные меры предосторожности, чтобы убедиться, что вы вне опасности, сначала отключите его от всего.

5. Заказ и замена деталей

Если вы обнаружили неисправные детали, пришло время заказать их замену и установить их. По возможности приобретайте запасные части от одного и того же производителя, чтобы обеспечить лучшее качество. Когда у вас есть компоненты, снимите старые детали с инвертора и аккуратно установите новые. В процессе снятия помните, как вы его сняли и в какую сторону идет деталь. Это поможет вам правильно установить новую деталь на свое место.

6. Проверка инвертора

После того, как вы установили новые детали на старые неисправные детали и при необходимости закрепили их на местах, настало время тестирования. Подключите инвертор к аккумулятору и подключите его к контролируемой и ограниченной мощности, например к низковольтной лампе. Теперь используйте вольтметр, чтобы получить показания выходного сигнала инвертора и посмотреть, нормально ли он работает. Если все в порядке, машина должна работать идеально, а также должна загореться лампочка.

Часто задаваемые вопросы

Вот самых распространенных вопросов о преобразователях мощности людей спрашивают, и вас может заинтересовать:

Как перезагрузить инвертор?

Нажмите и удерживайте кнопку ON/OFF в течение 15 секунд и подождите, пока светодиодный индикатор зарядки не начнет быстро мигать.

Сколько ватт потребляет инвертор?

Обычная инверторная батарея будет заряжаться при 10 ампер и 12 вольт, что в сумме дает 120 кВт.

Будет ли инвертор мощностью 2000 Вт работать с холодильником?

Да, инвертор мощностью 2000 Вт может питать морозильную камеру мощностью 500 Вт, включая некоторые дополнительные источники света.

Заключительные слова

Инвертор мощности действительно является отличным инструментом, поскольку он может помочь вам запускать устройства с постоянным током, даже если они работают с переменным током. Он будет держать вас включенным, если у вас нет подключения к электросети после отключения электроэнергии или во время кемпинга. Однако, если он выйдет из строя, вы можете исправить это самостоятельно, если проблема связана с теми, которые я упомянул выше. Не забудьте не держать его подключенным к адаптеру переменного тока, когда вы работаете внутри инвертора. Отключите его перед началом работы, иначе могут возникнуть проблемы, так как он работает от электричества.

Автор: Johnathan Roos является владельцем сайта yorator. com, где он пишет обо всех новейших инструментах резервного питания, таких как различные типы и источники питания, генераторы, инверторы и сопутствующие аксессуары, а также информацию об использовании и обслуживании.

Как работает инвертор, как ремонтировать инвертор — Общие советы

В этом посте мы попытаемся научиться диагностировать и ремонтировать инвертор, всесторонне изучив различные этапы инвертора и основные функции инвертора.

Прежде чем мы обсудим, как отремонтировать инвертор, важно, чтобы вы сначала получили полную информацию об основных принципах работы инвертора и его этапах. Следующее содержание объясняет важные аспекты инвертора.

Содержание

Этапы инвертора

Как следует из названия, преобразователь постоянного тока в переменный представляет собой электронное устройство, способное «преобразовывать» потенциал постоянного тока, обычно получаемый от свинцово-кислотной батареи, в повышенный потенциал переменного тока. Выходное напряжение инвертора обычно вполне сравнимо с напряжением в наших домашних розетках переменного тока.

Ремонт сложных инверторов непрост из-за множества сложных этапов и требует опыта в этой области. Инверторы, которые обеспечивают выходной синусоидальный сигнал или те, которые используют технологию ШИМ для генерации модифицированного синусоидального сигнала, могут быть трудны для диагностики и устранения неполадок для людей, которые относительно плохо знакомы с электроникой.

Тем не менее, более простые конструкции инверторов, включающие основные принципы работы, могут быть отремонтированы даже лицом, не являющимся специалистом в области электроники.

Прежде чем мы перейдем к подробностям поиска неисправностей, было бы важно обсудить, как работает инвертор и какие этапы обычно может включать инвертор: генератор, драйвер и выходной каскад трансформатора.

Генератор:

Этот каскад в основном отвечает за генерацию колебательных импульсов либо через интегральную схему, либо через транзисторную схему.

Эти колебания в основном представляют собой чередующиеся положительные и отрицательные (земля) пики напряжения батареи с определенной определенной частотой (количество положительных пиков в секунду). Такие колебания обычно имеют форму квадратных столбов и называются прямоугольными волнами. а инверторы, работающие с такими генераторами, называются инверторами прямоугольных импульсов.

Сгенерированные выше прямоугольные импульсы слишком слабы и не могут быть использованы для управления сильноточными выходными трансформаторами. Поэтому эти импульсы подаются на следующий каскад усилителя для требуемой задачи.

Для получения информации об инверторных генераторах вы также можете обратиться к полному учебному пособию, в котором объясняется, как спроектировать инвертор с нуля.

Усилитель или усилитель (драйвер):

силовые транзисторы или мосфеты.

Несмотря на то, что усиленный ответ представляет собой переменный ток, он по-прежнему находится на уровне напряжения питания батареи и, следовательно, не может использоваться для работы электроприборов, работающих при более высоком напряжении переменного тока.

Таким образом, усиленное напряжение подается на вторичную обмотку выходного трансформатора.

Выходной силовой трансформатор:

Мы все знаем, как работает трансформатор; в источниках питания переменного/постоянного тока он обычно используется для понижения подаваемого входного сетевого переменного тока до более низких указанных уровней переменного тока за счет магнитной индукции двух его обмоток.

В инверторах трансформатор используется для той же цели, но с противоположной ориентацией, т. е. здесь переменный ток низкого уровня от рассмотренных выше электронных каскадов подается на вторичные обмотки, что приводит к наведенному повышенному напряжению на первичной обмотке трансформатора.

Это напряжение в конечном итоге используется для питания различных бытовых электроприборов, таких как лампы, вентиляторы, миксеры, паяльники и т. д.

Основной принцип работы инвертора принцип становится основой для всех традиционных конструкций инверторов, от самых простых до самых сложных.

Функционирование показанной конструкции можно понять из следующих пунктов:

1) Положительный контакт батареи питает микросхему генератора (вывод Vcc), а также центральный отвод трансформатора.

2) ИС генератора при подаче питания начинает генерировать попеременно переключающиеся импульсы Hi/Lo на своих выходных контактах PinA и PinB с некоторой заданной частотой, в основном с частотой 50 Гц или 60 Гц в зависимости от спецификаций страны.

3) Эти выводы можно увидеть подключенными к соответствующим силовым устройствам № 1 и № 2, которые могут быть полевыми транзисторами или силовыми биполярными транзисторами.

3) В любой момент, когда PinA высокий, а PinB низкий, Power Device#1 находится в проводящем режиме, в то время как Power Device#2 удерживается выключенным.

4) Эта ситуация соединяет верхний отвод трансформатора с землей через силовое устройство №1, что, в свою очередь, приводит к тому, что плюс батареи проходит через верхнюю половину трансформатора, питая эту секцию трансформатора.

5) Аналогично, в следующий момент, когда на выводе B высокий уровень, а на выводе A низкий уровень, активируется нижняя первичная обмотка трансформатора.

6) Этот цикл непрерывно повторяется, вызывая двухтактную проводимость сильного тока через две половины обмотки трансформатора.

7) Вышеупомянутое действие во вторичной обмотке трансформатора приводит к тому, что эквивалентное количество напряжения и тока переключается через вторичную обмотку посредством магнитной индукции, что приводит к выработке требуемого напряжения 220 В или 120 В переменного тока во вторичной обмотке трансформатора, как указано на схеме.

Преобразователь постоянного тока в переменный, советы по ремонту

В приведенном выше объяснении несколько вещей становятся очень важными для получения правильных результатов от инвертора.

1) Во-первых, генерация колебаний, благодаря которым силовые MOSFET включаются/выключаются, инициируя процесс индукции электромагнитного напряжения на первичной/вторичной обмотке трансформатора. Поскольку МОП-транзисторы переключают первичную обмотку трансформатора в двухтактном режиме, это индуцирует переменное напряжение 220 В или 120 В переменного тока на вторичной обмотке трансформатора.

2) Вторым важным фактором является частота колебаний, которая фиксируется в соответствии со спецификациями страны, например страны, которые обеспечивают 230 В, обычно имеют рабочую частоту 50 Гц, в других странах, где 120 В, в основном указано работают на частоте 60 Гц.

3) Сложные электронные устройства, такие как телевизоры, DVD-плееры, компьютеры и т. д., никогда не рекомендуется использовать с прямоугольными инверторами. Резкий подъем и спад прямоугольных волн просто не подходят для таких приложений.

4) Однако существуют способы с помощью более сложных электронных схем для модификации прямоугольных сигналов, чтобы они стали более подходящими для описанного выше электронного оборудования.

Инверторы, использующие более сложные схемы, способны генерировать сигналы, почти идентичные формам сигналов, доступным в наших домашних розетках переменного тока.

Как отремонтировать инвертор

Как только вы хорошо разберетесь с различными каскадами, обычно включаемыми в блок инвертора, как описано выше, поиск и устранение неисправностей станет относительно простым. Следующие советы иллюстрируют, как отремонтировать инвертор постоянного тока в переменный:

Инвертор «неисправен»:

Если ваш инвертор неисправен, проведите предварительные исследования, такие как проверка напряжения аккумулятора и соединений, проверка на наличие перегоревшего предохранителя , потери соединений и т. д. Если все в порядке, откройте внешнюю крышку инвертора и выполните следующие действия:

1) Найдите секцию генератора; отключите его выход от каскада MOSFET и с помощью частотомера проверьте, генерирует ли он требуемую частоту. Обычно для инвертора на 220В эта частота будет 50Гц, а для инвертора на 120В это будет 60Гц. Если ваш измеритель не показывает частоту или постоянный ток стабилен, это может указывать на возможную неисправность этого каскада генератора. Проверьте его ИС и связанные с ним компоненты на наличие средства правовой защиты.

2) Если вы обнаружите, что каскад генератора работает нормально, перейдите к следующему каскаду, то есть к каскаду усилителя тока (мощный полевой МОП-транзистор). Изолируйте МОП-транзисторы от трансформатора и проверьте каждое устройство с помощью цифрового мультиметра. Помните, что вам, возможно, придется полностью удалить MOSFET или BJT с платы при тестировании их с помощью цифрового мультиметра. Если вы обнаружите, что конкретное устройство неисправно, замените его новым и проверьте реакцию, включив инвертор. Предпочтительно подключить лампочку постоянного тока высокой мощности последовательно с аккумулятором во время проверки реакции, просто чтобы быть в большей безопасности и предотвратить неправомерное повреждение аккумулятора

3) Иногда трансформаторы также могут стать основной причиной неисправности. Вы можете проверить наличие обрыва обмотки или слабого внутреннего соединения в соответствующем трансформаторе. Если вы сочтете его подозрительным, немедленно замените его новым.

Хотя будет не так просто узнать все о том, как ремонтировать преобразователь постоянного тока в переменный из этой главы, но определенно все начнет «готовиться», когда вы углубитесь в процедуру с помощью неустанной практики и некоторых проб и ошибок.

Все еще сомневаетесь… не стесняйтесь задавать здесь свои конкретные вопросы.

Ремонт солнечных инверторов и решения для каждого клиента

Согласно Министерства энергетики США , отраслевой стандарт для солнечных фотоэлектрических (PV) панелей составляет 20 лет, в то время как большинство инверторов поставляются только с 10-летней гарантией защиты. . Это означает, что вам почти наверняка придется платить за ремонт солнечного инвертора как минимум один раз в течение всего срока службы вашей фотоэлектрической системы.

Стоимость обслуживания инвертора застает многих потребителей солнечной энергии врасплох. И это может увеличить первоначальный период окупаемости, снизив при этом ожидаемую рентабельность инвестиций (ROI).

Используйте это руководство, чтобы ориентироваться в области ремонта инверторов солнечной энергии, чтобы ваши собственные инвестиции в экологически чистую энергию приносили более предсказуемую прибыль.

Отраслевые стандарты частоты профилактического обслуживания отсутствуют. Однако регулярное техническое обслуживание позволяет выявлять и устранять проблемы на ранней стадии, поэтому у вас всегда должен быть план технического обслуживания.

Инверторы SolarEdge до и во время ремонта в жилом комплексе в Менифи, Калифорния.

Все, что вам нужно знать о ремонте солнечных инверторов

Фотоэлектрические панели генерируют электричество постоянного тока (DC), но большинство бытовых приборов используют переменный ток (AC). Солнечные инверторы отвечают за преобразование этой энергии, чтобы вы могли использовать бесплатную энергию, попадающую на вашу крышу.

Когда инвертор выходит из строя, ваши солнечные панели продолжают производить электричество. Но ни одна из выработанной энергии не может быть использована.

Как часто мне нужно ремонтировать мой солнечный инвертор?

Каждая фотоэлектрическая установка уникальна; таким образом, универсального графика обслуживания солнечных инверторов не существует.

Солнечные панели обычно покрываются от 20 до 25 лет

Инверторы составляют 10-25 лет (в зависимости от технологии)

ОБЩИЕ
Сбои и неполадки неизбежны, а это значит, что в бюджете должно быть не менее один замену или ремонт в общий бюджет ваших инвестиций на весь срок службы.
Но разве затраты на обслуживание не подпадают под обычные гарантии на солнечные инверторы? Не обязательно.
Когда действует гарантия?
Несмотря на то, что почти все солнечные инверторы имеют гарантийную защиту, часто бывает трудно получить квалификацию по ряду причин:
- Первоначальный производитель больше не работает и не может соблюдать гарантию
- The manufacturer is in business – but no longer makes the part you need
- The problem is outside the coverage scope (i.e. bird droppings or corrosion )
- Previous solar inverter обслуживание (или вмешательство) аннулирует гарантию
Гарантийная защита важна. И это должно учитываться при принятии решения при первой покупке солнечного инвертора. Но за более чем 25 лет полезного срока службы фотоэлектрической системы есть много вещей, которые могут сделать гарантии на инвертор бесполезными. Так что будьте готовы заплатить за ремонт инвертора солнечной панели из своего кармана, если это необходимо.
Когда необходимо заменить солнечный инвертор?
Может возникнуть соблазн автоматически заменить или отремонтировать инвертор по истечении гарантийного срока. Но инверторы могут работать намного дольше, чем ожидалось, и вы можете в конечном итоге потратить деньги на преждевременное обслуживание.
Вместо этого ищите внезапные провалы в производительности вашей фотоэлектрической системы. Сокращение выработки солнечной энергии — это явный признак того, что что-то не так. Принято сначала проверять панели, чтобы понять, нужны ли они обслуживание или очистка . Фактически, неисправный инвертор может повредить солнечные модули, если произойдет внезапный скачок напряжения или дисбаланс напряжения.
После того, как панели исключены, следующим логическим шагом будет проверка солнечного инвертора. К сожалению, поиск подходящей команды для проверки любого из них может быть сложной задачей, особенно если первоначальный установщик больше не работает или не предоставляет обслуживание фотоэлектрической системы в рамках своих услуг.
Итак, еще раз, лучше морально (и финансово) подготовиться, если вам нужно пригласить специалистов по ремонту инверторов.
Как выбрать лучшего поставщика для ремонта инвертора солнечной энергии
В качестве покупателя солнечной энергии в частном доме
Вам следует обратиться к первоначальному производителю — при условии, что инвертор все еще находится на гарантии. Обратите внимание, что это даст вам только лучшую замену. Вам все равно понадобится кто-то, чтобы снять старый инвертор перед установкой нового.
После этого вы должны связаться с первоначальным установщиком — при условии, что они все еще работают, они предлагают эту конкретную услугу, и первый опыт с ними был положительным. В противном случае вам придется выполнить поиск в Google по запросу «замена инвертора для обслуживания солнечной батареи».
В качестве коммерческого клиента Solar
Применяются те же основные шаги, когда вы обращаетесь к первоначальному производителю и установщику, прежде чем выполнять поиск в Google.
В качестве компании по управлению активами
Вы должны проверить свое соглашение об эксплуатации и техническом обслуживании ( O&M ), чтобы узнать, включен ли ремонт или замена инвертора. В противном случае вы будете следовать тем же основным шагам, что и для бытовых и коммерческих потребителей солнечной энергии.
Однако у этих подходов есть проблема.
«Инвертор» — это общий термин, который охватывает множество различных технологий, включая вышеупомянутые струнные и микроинверторы. Кроме того, в зависимости от модели, ваш собственный инвертор может также включать отслеживание точки питания, защиту от изолирования или любое количество дополнительных функций. Таким образом, даже с хорошо продуманным поиском Google сложно найти кого-то, кто:
- Достаточный опыт работы с высоковольтным электрооборудованием
- Лицензия на работу с инфраструктурой, подключенной к коммунальной сети
- Компетентность в инверторной технологии, характерной для вашей установки срочно
К счастью, теперь есть более простой способ быстро найти знающих и сертифицированных специалистов по инверторам, независимо от основной проблемы.
Простой ремонт солнечных инверторов
365 Pronto — это первая в мире платформа по запросу , предназначенная для подбора владельцев солнечных активов с опытными специалистами по обслуживанию. У каждой фотоэлектрической установки есть уникальная «ДНК», основанная на таких переменных, как размер, местоположение, технология и производитель.
