Профилегиб своими руками видео: Профилегиб своими руками – чертежи ручного профилегибочного станка, фото, видео

Профилегиб своими руками в домашних условиях: чертежи, фото, видео

Металлические профили сегодня получили самое широкое применение в строительстве. Очень часто встречается ситуация, когда нужно провести изменение формы применяемого профиля. Гибка профиля осуществляется с применением специального станка, промышленный вариант исполнения которого обходится довольно дорого. Именно поэтому многие рассматривают возможность изготовить профилегиб своими руками. Самодельное устройство будет обладать также привлекательными эксплуатационными качествами, может применяться при налаживании массового или серийного производства. Рассмотрим подробнее то как сделать профилегиб своими руками, что для этого требуется и многие другие моменты.

Профилегиб своими руками

Содержание

Технология изготовления профилегиба

Профилегибочный станок можно изготовить своими руками при применении подручных материалов. К особенностям изготавливаемой конструкции можно отнести следующие моменты:

1. Массивная пластина может применяться в качестве основания. При создании простейшей конструкции на пластину наваривается два уголка, которые выступают в качестве направляющих. В интернете также можно встретить чертежи, которые предусматривают применение дерева. Стоит учитывать, что профилегиб с основанием из дерева не сможет выдержать серьезное механическое воздействие. Именно поэтому, если станок будет применяться для гибки стального профиля, то следует применять в качестве основного материала стальные пластины и уголки большего сечения.
2. Проводится крепление вспомогательных роликов, которые предназначены для фиксирования заготовки. Рекомендуется проводить крепление роликов через болты, под которые в уголках создаются отверстия. За счет применения болтов можно будет регулировать расстояние между двумя роликами, изменяя радиус гибки. Наладка станка может проводиться в течение короткого промежутка времени.
3. К нижней части применяемой пластины привариваются уголки. Они предназначены для существенного увеличения жесткости основания. Следует провести крепление уголков в месте концентрации нагрузки. К данным уголкам также проводится крепление элементов, которые будут применяться для фиксации устройства на основании.
4. Для того чтобы изготовить профилегиб своими руками, к верхним направляющим приваривается пластина с отверстиями. Их диаметральный размер должен быть больше, чем сечение применяемого винта для передачи усилия.
5. Проводится монтаж рабочего винта, через который передается усилие. Подобный элемент, сделанный своими руками, жестко соединяется с рабочим роликом, через который передается давление.
6. В качестве привода применяется механизм, передающий физическое усилие. Примером можно назвать домкрат или редуктор. При создании ручки не стоит забывать о том, что при увеличении длины рукоятки существенно повышается передаваемое усилие. Это связано с тем, что рукоятка применяется в качестве рычага. Электрический профилегиб изготовить своим руками достаточно сложно, так как требуется провести установку электродвигателя и снизить количество оборотов, увеличив передаваемое усилие. Для этого также может устанавливаться понижающий редуктор.
7. Как правило, изготавливаются ролики из подручных материала. Для этого используется труба определенного диаметра. Кроме этого, при изготовлении могут применять дерево. Стоит учитывать, что деревянные ролики рассчитаны на относительно невысокую нагрузку. Поэтому подобные профилегибы могут применяться для гибки профиля из цветных металлов.

Чертеж профилегибочного станка

Схема профилегибочного станка

Чертеж профилегиба

Профилегиб своими руками, чертежи которого можно встретить в интернете, можно изготовить только при наличии определенных материалов и инструментов. После создания конструкции можно сделать пробную гибку, после чего отрегулировать положение всех элементов. Как только все элементы были отрегулированы можно провести укрепление конструкции.

Необходимые инструменты и материалы

Для изготовления рассматриваемого устройства требуются определенные материалы и инструменты:

1. Ролики для профилегиба можно изготовить самостоятельно или приобрести. Как правило, при изготовлении роликов применяется сверхпрочная сталь, которая должна выдерживать давление. В качестве роликов могут использоваться валы. Ролики можно снять с других устройств.
2. При изготовлении основания применяются пластины толщиной 5-8 мм. Они предназначены для принятия высокой нагрузки. Для усиления конструкции можно приобрести четыре уголка длиной 30 см.
3. Усилие может передаваться при помощи специального механизма, к примеру, редуктора. Изготовить его своими руками достаточно сложно, но можно получить устройство из разбора. Кроме этого, большой популярностью пользуются устройство для гибки из домкрата.

Самодельный профилегиб

Создать станок своими руками можно исключительно при наличии определенных инструментов:

1. Сварочного аппарата. Для того чтобы создать прочную конструкцию соединение отдельных элементов проводится при применении сварки. Этот метод соединения характеризуется высокой надежностью и прочностью.
2. Болгарка. Для изменения длины и формы применяемых материалов применяется метод механической обработки. Работать с металлом можно при применении специальных кругов, предназначенных для работы со сталью.
3. Различные измерительные приборы. Создаваемая конструкция должна иметь точные размеры, так как в противном случае получить изделие с требуемыми показателями будет невозможно.
4. Напильники или шлифовальное оборудование. Стоит учитывать, что при резке могут образовываться заусенцы и другие дефекты, которые требуют обработки при применении специального инструмента.

Куда сложнее создать устройство с электрическим или гидравлическим приводом.

Конструкция профилегибочного станка

Самодельные гибочные станки могут изготавливаться только при применении чертежей. Подходящий чертеж профилегиба можно скачать в интернете. Рассмотрим устройство, которое предназначено для гибки заготовки прямоугольного или квадратного сечения.

Схема профилегиба своими руками имеет следующие особенности:

1. Основным элементом конструкции можно назвать три ролика, размеры которых могут быть самыми различными. Расстояние между валами может быть самым различным, так как они применяются в качестве опоры. Третий валик применяется для передачи давления и формирования загиба.
2. Третий валик имеет определенную свободу хода, который ограничивается специальными направляющими.
3. Усилие передается через редуктор. За счет этого механизма небольшое усилие может применяться для гибки заготовок из различных металлов с разным показателем площади сечения.

Конструкция профилегиба

Часть нагрузки через опоры передается на основание конструкции. Этот момент определяет то, что при изготовлении основания применяются самые прочные материалы.

Классификация профилегибов

Основным признаком классификации можно назвать тип установленного привода. Для того чтобы провести изменение формы металлического изделия требуется прикладывать достаточно большое усилие. По рассматриваемому критерию станки для гибки профиля делятся на несколько основных групп:

1. гидравлические;
2. электрические;
3. ручные.

Кроме этого, основными показателями можно назвать:

1. показатель усилия, прикладываемого к заготовке;
2. размеры оборудования;
3. степень мобильности оборудования;
4. степень автоматизации работы устройства.

Рассмотрим наиболее распространенные разновидности гибочных станков подробнее.

Гидравлические станки

В промышленности большое распространение получили станки с гидравлическим приводом. Это связано с тем, что профилегиб гидравлический обладает высоким показателем эффективности. К особенностям подобного оборудования можно отнести нижеприведенные моменты:

1. В большинстве случаев гибочное оборудование для профиля с гидравлическим приводом выполнено в стационарном виде. С помощью подобного станка можно проводить обработку профилей любого сечения и в любом количестве.
2. Гидравлический привод не требует прикладывания физической силы. За счет чего существенно упрощается процесс обработки.
3. При желании можно автоматизировать процесс изготовления изделий.

Однако, гидравлический профилегибочный станок изготовить своими руками практически невозможно. Это связано со сложностью конструкции. Рассматривая гидравлический привод, следует учитывать нижеприведенные моменты:

1. Устройство должно быть постоянно подключено к источнику энергии.
2. Следует проводить периодическое обслуживание профилегиба для увеличения срока службы.
3. Стоимость создаваемого привода довольно велика, так как для создания высокого давления требуется специальное оборудование.

Сегодня в промышленности устанавливаются исключительно покупные гидравлические станки, так как они обладают высокой надежностью и эффективностью в применении.

Электрические профилегибы

Довольно большое распространение получили станки с электрическим приводом. За счет подачи энергии на электродвигатель создается крутящий момент, который  через привод передается на рабочий орган. Профилегиб электрический характеризуется следующим образом:

1. Оборудование более компактное, обладает высокой эффективностью. В сравнении с гидравлическим приводом электрический заменяет меньше места.
2. Современный профилегиб с электроприводом позволяет проводить гибочные работы с высокой точностью. При этом заготовка обладает высокой прочностью.
3. Электрический привод позволяет автоматизировать процесс производства. В продаже встречаются варианты исполнения полуавтоматического типа.

Электрический профилегибочный агрегат устанавливается в небольших мастерских, а также в быту. В отличии от гидравлического варианта исполнения, рассматриваемый предназначен для создания меньшего давления. Кроме этого, устройство зачастую не обладает защитой от перегрузки.

Ручные станки

Дешевле всего обходятся станки с ручным приводом. Это связано с простотой конструкции. Профилегиб ручной характеризуется следующим образом:

1. Устройство обладает небольшими габаритами и простотой в эксплуатации. Ручные профилегибочные станки самые дешевые, а также их просто изготовить.
2. Чаще всего рассматриваемое оборудование встречается в частных мастерских или гаражах.
3. Стоит учитывать, что ручной профилегибочный станок может применяться для гибки труб небольшого диаметра. Это связано с тем, механический привод не может создавать сильное давление.
4. При применении ручного профилегиба нельзя изготовить изделие, которое соответствует чертежу.

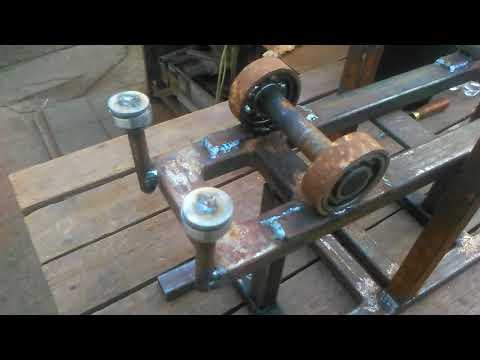

Самодельный ручной профилегиб

Механический привод получил довольно широкое распространение, так как он простой в изготовлении. Большая часть чертежей, которые предназначены для изготовления конструкций своими руками, связаны именно с профилегибами рассматриваемого типа.

Назначение профилегиба

Создать самодельный профилегиб относительно несложно, устройство предназначается для концентрации и передачи усилия. При применении гибочного станка можно проводить работы следующего типа:

1. Гибка металлического профиля квадратного и прямоугольного сечения. Профиль может изготавливаться при применении различных металлов.
2. Придание изогнутой формы трубам, которые изготавливаются из стали или цветных металлов.
3. Гибка прудков различного сечения.
4. Загибание различных видов проката: уголки, швеллеры и другие.

Большинство изготавливаемых моделей применяются для загиба заготовки с различными показателями. Кроме этого, многое оборудование применяется для изгиба профиля в холодном состоянии.

В заключение отметим, что для бытового применения можно изготовить профилегиб своими руками. Это связано с высокой стоимостью промышленных вариантов исполнения. Созданный станок может иметь относительно небольшие размеры, устанавливаться в небольшой мастерской. Большинство моделей может применяться для изгиба металлической заготовки в горизонтальной и вертикальной плоскостях.

Профилегиб своими руками: электрические, гидравлические

Главная

Инструменты и техника

Профилегиб своими руками: электрические, гидравлические и другие конструкции, видео и фото

Содержание статьи

• 1 Все что нужно знать о профилегибе
  • 1.1 Как работает профилегиб
  • 1.2 Сборка ручного трубогиба
• 2 Подведём итоги

Одновременная гибка нескольких труб с квадратным сечением возможна за счет применения на станке широких валов

Не знаете, как сделать профилегиб своими руками? Я предлагаю простую пошаговую инструкцию, по которой можно за день собрать эффективный в действии станок. Учитывая, что цена на заводские станки стартует с 300 долларов, уверен, что предложенная инструкция будет полезна многим.

Все что нужно знать о профилегибе

На фото показана лишь малая часть того, что можно сделать из металлических профилей

Профилегиб — это устройство для равномерной гибки металлических труб с различным профилем сечения. Кроме того, профилегибы можно применить для выгибания холодного проката различных фасонных металлоизделий, включая швеллер, уголок, тавр, двутавр и т. п.

Справа показан станок, в котором привод подачи профиля электрический, а слева показан станок с полностью ручным управлением

Профилегиб от обычного трубогиба отличается характерной формой вальцов, которая повторяет сечение деформируемого проката. По типу прижима вальцов различаются ручные и гидравлические профилегибы.

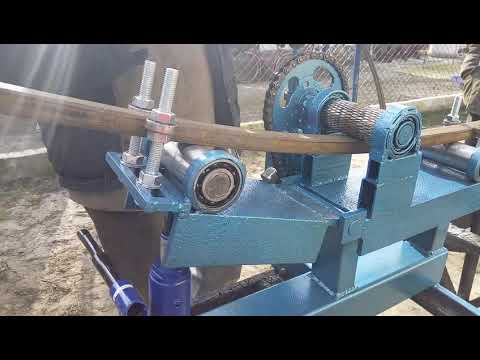

Так выглядит профилегибочный станок с гидравлическим прижимом (справа традиционная схема прижима снизу-вверх, а слева — сверху вниз).

Гидравлический прижим вальцов обеспечивает большее усилие, что дает возможность деформировать металл с большей толщиной. К примеру, некоторые станки заводской сборки комплектуются домкратами с усилием свыше 8 тонн. По типу привода, подающего прокат к вальцам, различаются ручные станки и электрические профилегибы.

Как работает профилегиб

За счет того, что валы для профилегиба имеют непрямую форму, этот станок работает с металлическим уголком

И ручные, и гидравлические профилегибы работают по принципу механической холодной деформации металла. Принцип работы разных станков отличается направленностью деформирующего воздействия.

Нужно отметить, что и та, и другая схема деформации металла одинаково эффективна. Разница в направленности усилия объясняется только целесообразностью расположения привода и подвижного ролика относительно статичных валов.

Деформация трубы без станка — слева труба, согнутая по надрезам, а справа — для сгибания заполнена песком

Сборка ручного трубогиба

Рассмотрим, как собрать простой прокатный станок для гибки профиля своими руками. Готовый станок будет рассчитан на деформацию профильных труб диаметром не более 60 мм.

Иллюстрация	Описание действий
	Подготавливаем материалы. Чтобы собрать самодельный профилегиб, потребуется: Швеллер на 80 мм; Подшипниковые узлы с запрессованными подшипниками; Вал стальной диаметр 60-70 мм — 3 шт.; Стальная полоса толщина 5 мм; Цепь ГРМ от жигулёвской «классики» и шестерни; Стальной пруток; Болт М20 длина 600 мм; Болты, гайки и гроверные шайбы.
	Подготавливаем элементы рамы. Режем швеллер на 4 продольные части, 2 из которых длиной 70 см, и 2 поперечные части по 20 см.Два длинных продольных куска, как показано на фото, обрезаем по торцам под углом 70°.
	Размечаем и сверлим отверстия под подшипниковые узлы. К верхней части продольных швеллеров прикладываем подшипниковые узлы и размечаем место под болтовое крепление. Пробойником, как показано на фото, накерниваем место под сверление, а затем делаем сквозные отверстия.
	Изготавливаем боковые крепления для прижимного вала. Боковые крепления как показано на фото, делаем из швеллера.Размеры крепления не указаны специально, так как они подбираются в соответствии с тем валом, который есть в наличии. Под ось вала в креплениях высверливаются сквозные отверстия. На прижимной вал будет оказываться существенная нагрузка, место отверстия укрепляем вставками из стальной полосы, так чтобы толщина металла в этом месте была не менее 10 мм.
	Изготавливаем верхнюю часть прижимного узла. Из того же швеллера режем кусок по ширине вала и, как показано на фото, обрезаем его боковины под углом 45°.В итоге, из двух боковин и верхней части можно сложить П-образную рамку, которая будет удерживать вал.
	Подготавливаем направляющие для прижимного узла. Из швеллера нарезаем две стойки высотой 500 мм.
	Ввариваем пластины для болтового соединения. Нарезаем из стальной полосы две пластины, так, чтобы они свободно входили в полость швеллера.В каждой пластине с отступом в 10 мм от края сверлим отверстия под болты с диаметром 12 мм. Подготовленные пластины вставляются с края швеллеров и привариваются.
	Собираем прижимной узел с подвижным роликом. Из двух ранее надрезанных боковин и верхней части свариваем единый узел, в который в ходе сборки вставляем вал.
	Собираем раму и вертикальные стойки. Из ранее нарезанных продольных и поперечных частей собираем и свариваем основание трубогиба.К основанию привариваем вертикальные направляющие, по которым будет передвигаться прижимной узел.
	Крепим болт. В верхней части прижимного узла размечаем центр, по которому сверлим отверстие диаметром 22 мм. В отверстие пропускаем болт М20.На конце болта навариваем два наплава, так, чтобы болт свободно прокручивался в отверстии, но из него не выходил.
	Изготавливаем верхнюю перекладину для направляющих. Отрезаем кусок швеллера по размеру расстояния между направляющими. По краям сверлим по два отверстия, которые должны совпасть с отверстиями уже просверленными в направляющих.По центру сверлится отверстие, поверх которого наваривается гайка для болта.
	Крепим верхнюю перекладину болтами. В отверстия в верхней перекладине и в направляющих вставляем по два болта, которые затягиваем гайками через гроверные шайбы.
	Крепим подшипниковые узлы. Поверх основания рамы прикладываем подшипниковые узлы с уложенными в них валами.Подшипниковые узлы, через совпавшие отверстия, крепим болтами и гайками. Гайки затягиваем, предварительно установив гроверные шайбы.
	Привариваем ступицу к шестеренкам. По центру шестеренок под цепь ГРМ наваривается ступица, по диаметру соответствующая шпинделю вала. В ступице делается наплавка, а на валу проточка. Это сложная конструкция и, если захотите ее упростить, шестерни можно просто приварить к валам.
	Устанавливаем шестерни на валы. Одеваем шестерни на шпиндели и затягиваем двумя гайками — одна основная, а другая контрящая.
	Привариваем ось под ворот. Посредине вертикально расположенной направляющей, со стороны уже установленных шестерёнок, приваривается ось для ворота с шестерёнкой. Расположение оси на направляющей определяется таким образом, чтобы цепь была натянута, но в то же время ее можно было накинуть, а при необходимости — снять.
	Делаем ворот. Отрезаем кусок полосы длиной 40-50 см. С одного края ворота привариваем металлический пруток, который будет ручкой. С другой стороны, навариваем ступицу из обрезка трубы. Внешний диаметр трубы должен соответствовать внутреннему диаметру заготовленных шестерёнок.
	Напрессовываем шестерню на рукоятку. На ступицу рукоятки, с помощью тисков, напрессовываем шестерню для цепи ГРМ. Чтобы напрессовка прошла быстрее и проще, шестерню нужно нагреть как минимум до 120 градусов. В итоге посадочное отверстие расширится. После того, как деталь остынет, она плотно обхватит ступицу.
	Делаем ворот для прижимного узла. На конце болта высверливается сквозное отверстие. В отверстие просовывается обрезок прутка, чтобы получилась рукоять.
	Установка бокового ворота. На предварительно приваренную ось крепим ступицу ворота и затягиваем первой и контрящей гайками. Через все три шестерни накидывается цепь.
	Покраска. После изготовления профилегиба, детали, которые не будут подвергаться трению во время работы, можно окрасить, чтобы замедлить коррозию.

Подведём итоги

Вы узнали, как сделать ручной профилегиб, чтобы гнуть профильные трубы. Также предлагаю посмотреть видео в этой статье. Если появятся вопросы, обязательно задавайте их в комментариях.

Профилегиб ручной своими руками

Содержание

• 1 Как сделать профилегиб видео
• 2 Где в основном используется профилегиб
• 3 Составляющие гибочного оборудования
• 4 Как работает профилегиб: особенности
• 5 Ручной профилегиб: характеристики

Чтобы изогнуть металлический профиль применяют разного типа гибочные станки, но использование профилегиба является самым оптимальным вариантом, так как он более удобен в применении. Этот станок доступен не каждому, так как он обладает достаточно высокой ценой, но можно изготовить профилегиб ручной своими руками, учитывая индивидуальные особенности.

Как сделать профилегиб видео

Перед началом работы необходимо определиться, для каких целей требуется ручной профилегиб. Но прежде нужно разобраться в конструктивных и технологических особенностях самой конструкции.

Где в основном используется профилегиб

В современном изготовлении труб из стали, меди, алюминия и ПВХ, не обойтись без такого оборудования. Также его можно применять во время прокладке системы газо- и водоснабжения и при монтаже кабелей. Применяя эту конструкцию можно с легкостью выполнить изгиб профилей из металла. Еще, свое применение, профилегиб нашел при изгибе различного материала. Так при его помощи можно гнуть:

• балки;
• прямоугольные и квадратные заготовки;
• трубы;
• уголки;
• швеллера и двутавры;
• прутья различного сечения.

Преимущество этой конструкции в том, что можно гнуть металлические элементы до 360 градусов, также они способны охватывать весь профиль или частично.

Если возникла необходимость согнуть металл под углом, в основном применяют профилегиб ручной. Подобное оборудование имеет способность изогнуть профиль из металла методом холодной катки без дополнительного прогрева элементов. Выполняя работу такими станками, заготовки получаются с однородными и знакопеременными свойствами и имеют симметричные и несимметричные контуры. Главное достоинство — исполнение изгиба за один раз проката.

Прокат профилей можно выполнять как в горизонтальном, так и в вертикальном положении. Помимо того, используя этот станок допустимо изготовление деталей округлой формы и спиралевидной из труб и профилей. Благодаря такому станку могут выполняться открытые и замкнутые контуры, и контуры с плавным переходом.

Область использования профилегибов разнообразна. Свое применение они нашли в спорте, энергетике, строительстве, в морской и автомобильной промышленности, нефтехимии, мебельной и электротехнической отраслях.

Составляющие гибочного оборудования

Профилегиб представляет собой небольшую конструкцию, которая может иметь механический, гидравлический или электрический привод. Его предназначение — гибка металлических элементов. Путем холодной прокатки. Он оборудуется специальными насадками, при помощи которых можно добиться необходимой кривизны заготовок. Их разделяют на четыре модели, в зависимости от системы роликовых профилегибов.

Модель, у которой подвижной частью является верхний ролик, считается наиболее простой по принципу работы механики из-за того, что движется только ролик, расположенный сверху. Эта модель различается по механизму, у которого верхний ручной ролик приводится в движение:

• с помощью редуктора;
• при использовании гидравлики.

При таком размещении роликов, возможно, рассчитать угол изгибаемого элемента, но с незначительной погрешностью при маленькой деформации. Такая модель на сегодняшний день является самой востребованной.
Конструкция с левым подвижным роликом, в основном используется при изготовлении спиралевидных изделий, а может выполнять функцию, что и предыдущая модель. Подобный профилегиб имеет ЧПУ, что позволяет гнуть детали по чертежам или эта конструкция уже имеет программу с функцией гибки.

Механизм с подвижным нижним боковым роликом, нашел свое применение при изгибе габаритных профилей, так как гибочная нагрузка приходится на два нижних вала. Эта модель оснащена гидравликой. Каждый вал этой конструкции контролируется каждый своим контролером положения, который нужен, для возможности сохранения функции гибки спиралей.
В четвертой модели все ролики подвижны, что несет сложность конструкции, так как она обладает всеми функциями предыдущих моделей. Преимущество этих моделей в том, что такой трубогиб проделывает ту работу, которую выполняют остальные механизмы по отдельности.

Как работает профилегиб: особенности

Большим отличием ручного профилегиба от других моделей трубогиба, в том, что деформация металла происходит путем проката, а не по принципу загиба.

Устанавливая конструкцию профилегиба, необходимо ее жестко закрепить к раме анкерными болтами. Перед тем как приступить к работе установку заземляют и обследуют на правильность подключения электропроводки и механических деталей.

Прежде чем запустить механизм в работу, используя сухую ветошь, ролики необходимо очистить от смазки и проверить допустимое напряжение в сети питания. Не запуская материал, профилегиб нужно обкатать в холостую примерно пол часа. Эта процедура необходима для проверки бесперебойного режима работы. Если возникли,какие-либо неполадки, их следует устранить.

Чтобы приступить к работе, элементы необходимо очистить от смазки и проверить плотность металла (необходимо, чтобы она была по всей длине равномерной).

Далее для безупречной работы станка последовательно настраивают ролики:

• гайки крепления роликов откручиваются, используя ключ;
• ролик следует установить на валы и зафиксировать гайками;
• рукояткой поднимается прижимной ролик в положение — вверх.

Начинают прокатку, зажав заготовку между валами и между ними, и происходит прокат под давлением и за счет этого и происходит загиб элемента. Угол загиба происходит при помощи поднятия и опускания верхнего вала.

Ручной профилегиб: характеристики

Эта конструкция отличается своей дешевизной и доступностью. Благодаря своей компактности ее можно носить с собой и использовать при необходимости в домашних условиях, а также в гараже или в другом удобном месте, поскольку гибка на таком оборудовании не требует специальной подготовки.

Его недостатками являются:

• нагрузки на пользователя;
• неудобства при изготовлении сразу нескольких операций на одном элементе;
• использовать его можно только для работы с тонкими трубами;
• длительность произведения загиба;
• не контролируется угол загиба.

Но, не смотря на наличие недостатков ручной трубогиб, является оптимальным вариантом при использовании в домашних условиях. Так как для самостоятельного ремонта отопления или водопроводных труб покупать дорогую модель профилегиба не реально. Зачем тратить лишние деньги, если можно обойтись ручным оборудованием.
Используя в работе профилегиб ручной можно самостоятельно изготовить любые конструкции, начиная от теплиц и кончая более сложными изделиями.

Как самостоятельно вводить Lovenox® Обучающее видео

МЕДСЕСТРА, ГОЛОС ЗА КАДРОМ:

Lovenox может помочь снизить риск развития сгустков крови при тромбозе глубоких вен (ТГВ), который может привести к легочной эмболии (ТЭЛА), у пациентов, перенесших абдоминальная хирургия, операция по замене тазобедренного или коленного сустава,
или у остробольных пациентов с сильно ограниченной подвижностью.

Если вам проводят эпидуральную или спинальную анестезию или спинномозговую пункцию, и вы принимаете Lovenox (инъекцию эноксапарина натрия), у вас может быть повышенный риск образования тромба в позвоночнике или вокруг него, что может привести к долгосрочным
паралич. Ваш риск может быть увеличен, если вы:

Принимать нестероидные противовоспалительные препараты (НПВП), ингибиторы тромбоцитов или другие антикоагулянты, такие как аспирин или антикоагулянты. Иметь постоянный эпидуральный катетер.
анестезия или пункции · Имеют в анамнезе деформации позвоночника или операции на позвоночнике.

При возникновении таких симптомов, как покалывание, онемение (особенно в нижних конечностях) или мышечная слабость, необходимо немедленно обратиться к врачу.

См. Важная информация по безопасности для Lovenox в конце этого видео. Пожалуйста, ознакомьтесь с полной инструкцией по применению Lovenox, включая ПРЕДУПРЕЖДЕНИЕ в штучной упаковке, на сайте Lovenox.com.

МЕДСЕСТРА: (в образе актера)

Привет. Вам только что прописали Lovenox или Enoxaparin Sodium Injection от Winthrop, разрешенный дженерик. Как вы уже обсудили со своим лечащим врачом, Lovenox помогает предотвратить тромбоз ТГВ, а также
называют тромбозом глубоких вен.

МЕДСЕСТРА, ГОЛОС ЗА КАДРОМ:

Эти сгустки крови образуются в глубоких венах ваших ног, и если сгусток вырвется на свободу и попадет в ваши легкие, это может вызвать легочную эмболию, которая может привести к летальному исходу.

Ваш риск выше, если у вас есть определенные проблемы со здоровьем, или если вы только что были госпитализированы, или провели длительное время без ног.

МЕДСЕСТРА:

Вот почему важно продолжать делать эти инъекции самостоятельно. Ваш лечащий врач, вероятно, уже научил вас делать инъекции самостоятельно, но это видео также может быть полезным справочным материалом. Это видео
предназначен для того, чтобы помочь вам понять этапы инъекций, чтобы вы чувствовали себя более комфортно в процессе. И независимо от того, используете ли вы Lovenox или разрешенный дженерик, Winthrop Enoxaparin Sodium Injection, который идентичен
по замыслу шаги одинаковы. Чтобы познакомить вас с процессом, позвольте представить вам Эми, такую ​​же, как и вы, которая также использует Lovenox.

ПАЦИЕНТ: (Изображение актера)

Привет, я Эми. Я собираюсь показать вам, как я ввожу Lovenox, так же, как мой лечащий врач показал мне. Я пройдусь по шагам, которые вам нужно знать.

ПАЦИЕНТ, ГОЛОС ЗА КАДРОМ:

Обязательно сообщите своим врачам и стоматологам обо всех лекарствах, которые вы принимаете, в том числе о тех, которые вы принимаете без рецепта, таких как аспирин или другие НПВП. Кроме того, не забудьте сообщить своим лечащим врачам, что вы
принимать Lovenox перед запланированной операцией и перед приемом любого нового препарата.

ПАЦИЕНТ:

Вы всегда можете позвонить своему лечащему врачу, если у вас возникнут какие-либо вопросы или опасения. Помните, что вы также можете поговорить со своим фармацевтом, когда будете получать лекарство по рецепту.

Предварительно заполненные шприцы Lovenox бывают разных дозировок и дозировок, поэтому ваша упаковка и шприц могут выглядеть не совсем так, как мои, но процесс введения такой же.

Если вам неудобно делать инъекцию Lovenox самостоятельно, вы можете поручить это члену семьи или лицу, осуществляющему уход, просто убедитесь, что медицинский работник показал им, как это сделать.

ПАЦИЕНТ, ГОЛОС ЗА КАДРОМ:

Убедитесь, что вы вводите Lovenox точно так, как прописал ваш лечащий врач, в течение точного количества дней. Обязательно принимайте каждую дозу в одно и то же время каждый день и не пропускайте ни одной дозы.

ПАЦИЕНТ:

Итак, приступим. Убедитесь, что вы вымыли руки, а затем найдите место, где вы можете удобно сесть или лечь и увидеть свой живот.

Затем найдите место на левой или правой стороне живота на расстоянии не менее двух дюймов от пупка.

Следите за тем, чтобы при каждой инъекции чередовались стороны, и не вводите инъекцию в сыпь, шрамы или кровоподтеки.

Возьмите тампон со спиртом и протрите место, куда вы собираетесь сделать инъекцию. Дайте ему полностью высохнуть, чтобы избежать жжения.

Теперь возьмите шприц и снимите колпачок с иглы. Убедитесь, что вы вытягиваете его прямо и не перекручиваете, чтобы не погнуть иглу. Вы увидите, что игла маленькая и тонкая, достаточно большая, чтобы добраться до жировой ткани.
прямо под кожу. Будьте осторожны, чтобы не опустить иглу и не коснуться чего-либо, чтобы она оставалась чистой.

Внутри шприца находится небольшой пузырь. Не удаляйте пузырьки воздуха, если только ваш лечащий врач не даст вам указание скорректировать дозу. Безопасно делать себе укол даже с пузырьком воздуха.

ПАЦИЕНТ, ГОЛОС ЗА КАДРОМ:

Если ваш лечащий врач прописал меньше, чем полный шприц, направьте иглу вниз, внимательно следите за цифрами и удаляйте лишнюю порцию до тех пор, пока доза в шприце не станет такой же, как ваша профессионал здравоохранения
прописал.

ПАЦИЕНТ:

Теперь возьмите шприц в руку, которой вы пишете, и держите его как карандаш. Другой рукой сделайте складку на коже, ущипнув очищенную область живота на дюйм. Затем введите иглу на всю длину
прямо в складку под углом 90 градусов.

Нажимайте на поршень большим пальцем до полного опорожнения шприца. Важно продолжать сжимать эту складку кожи до тех пор, пока не будет сделана инъекция, чтобы лекарство не попало ни в одну мышцу, что может
быть болезненным.

Когда шприц опустеет, вытащите иглу и отпустите кожу. Не пытайтесь снова надеть колпачок иглы на шприц после инъекции.

Направьте шприц в сторону от себя и окружающих, удерживая палец на штоке поршня. Затем активируйте защитный экран, сильно надавив на шток поршня, пока не услышите щелчок.

Поместите использованный шприц и колпачок в контейнер для утилизации острых предметов, и инъекция завершена.

ПАЦИЕНТ, ГОЛОС ЗА КАДРОМ:

Никогда не выбрасывайте использованный шприц и никогда не выбрасывайте контейнер для острых предметов в обычный мусор, а также никогда не используйте шприцы повторно.

Вам следует немедленно обратиться к врачу, если вы заметили что-либо из следующего: необычное кровотечение или кровотечение, которое длится долгое время, необычные синяки, признаки тромбоцитопении (например, сыпь или темные пятна под кожей), покалывание или онемение.
(особенно в нижних конечностях) и мышечная слабость. Не прекращайте прием Lovenox, не посоветовавшись сначала с врачом, который вам его прописал. По конкретным вопросам, касающимся вашего здоровья, вы всегда должны консультироваться со своим врачом или
квалифицированный медицинский работник, отвечающий за ваше лечение.

ПАЦИЕНТ:

Хорошо, все готово! Я надеюсь, что эта демонстрация поможет.

Если у вас есть какие-либо вопросы, поговорите со своим лечащим врачом или позвоните в службу поддержки пациентов Lovenox по номеру 1-800-633-1610, вариант 1. Продолжайте смотреть, чтобы узнать дополнительную важную информацию о безопасности для Lovenox.

Lovenox Важная информация по безопасности и указания

МЕДСЕСТРА, ЗАКАЗЧИК:

Важная информация по безопасности для Lovenox ^®

у вас может быть повышенный риск образования тромба в позвоночнике или вокруг него, что может привести к длительному параличу. Ваш риск может быть увеличен, если вы:

• Принимайте нестероидные противовоспалительные препараты (НПВП), ингибиторы тромбоцитов или другие антикоагулянты, такие как аспирин или антикоагулянты
• Наличие постоянного эпидурального катетера
• Имеют в анамнезе травму позвоночника или повторную спинномозговую анестезию или проколы
• Имеют в анамнезе деформации позвоночника или операции на позвоночнике

При возникновении таких симптомов, как покалывание, онемение (особенно в нижних конечностях) или мышечная слабость, необходимо немедленно обратиться к врачу.

Lovenox не следует использовать у пациентов с активным кровотечением или с низким количеством клеток крови, называемых тромбоцитами, которые способствуют свертыванию крови. Это состояние называется «тромбоцитопения». Lovenox также не следует использовать у пациентов с аллергией или чувствительностью к Lovenox или эноксапарину, гепарину или продуктам из свинины.

Lovenox следует использовать с осторожностью у пациентов, у которых есть любое из следующего: проблемы со свертываемостью крови, неконтролируемое высокое кровяное давление, недавняя язва, нарушение зрения из-за диабета, проблемы с почками и чрезмерное кровотечение. Беременные женщины с механическими протезами (искусственными) клапанами сердца могут подвергаться более высокому риску образования тромбов. Эти пациенты, получающие лечение препаратом Ловенокс, должны находиться под тщательным наблюдением врача.

У некоторых пациентов, принимающих Lovenox, может наблюдаться падение количества тромбоцитов, состояние, называемое «тромбоцитопенией». Кроме того, при приеме Lovenox может возникнуть серьезное, но редкое состояние, называемое «гепарин-индуцированной тромбоцитопенией». Если у вас было это состояние, вы должны немедленно уведомить своего лечащего врача.

Lovenox изменяет способность крови к свертыванию. Чрезмерное кровотечение (кровоизлияние), ведущее к смерти, произошло с Lovenox. Кровотечение может возникнуть в любом месте при использовании Lovenox. Использование аспирина и других НПВП может увеличить риск чрезмерного кровотечения. Обязательно сообщите всем своим врачам и стоматологам обо всех лекарствах, которые вы принимаете, в том числе о тех, которые вы принимаете без рецепта, таких как аспирин или другие НПВП. Также обязательно сообщите своему врачу или стоматологу, что вы принимаете Lovenox, до того, как будет назначена какая-либо операция, и до того, как будет принято какое-либо новое лекарство.

Все пациенты должны находиться под тщательным наблюдением врача во время приема Lovenox. Ваш врач, вероятно, получит анализы крови, которые измерят ваш анализ крови и проверят наличие признаков скрытого кровотечения, пока вы принимаете Lovenox.

Вам следует немедленно обратиться к врачу, если вы заметили что-либо из следующего: необычное кровотечение или кровотечение, которое длится долгое время, необычные синяки, признаки тромбоцитопении (такие как сыпь или темные пятна под кожей), покалывание или онемение (особенно в нижних конечностях) или мышечная слабость.

Наиболее частыми побочными эффектами применения Lovenox являются местное раздражение, боль, кровоподтеки или покраснение кожи в месте инъекции. Другие распространенные побочные эффекты включают кровотечение, анемию, диарею, тошноту, экхимоз, лихорадку, отек, периферический отек, одышку, спутанность сознания.

Не прекращайте прием Lovenox, не посоветовавшись сначала с врачом, который вам его прописал.

По конкретным вопросам, касающимся вашего здоровья, вы всегда должны обращаться к своему врачу или квалифицированному медицинскому работнику, отвечающему за ваше лечение.

Для получения дополнительной информации звоните в Службу медицинской информации санофи-авентис США по телефону 1-800-633-1610.

Показания:

Lovenox может помочь снизить риск образования тромбов в ТГВ, которые могут привести к ТЭЛА, у пациентов, перенесших абдоминальную хирургию, операцию по замене тазобедренного или коленного сустава, или у остробольных пациентов с тяжелыми ограничениями подвижности.

Дополнительную важную информацию см. в Полной информации о назначении, включая ПРЕДУПРЕЖДЕНИЕ в рамке.

Рецепт Lovenox доступен в аптеках.

Щелкните здесь для получения информации об утилизации медицинских отходов Sharps.

Как сделать изгиб -машину Fidget

Tiktok

Загрузить

для вас

после

Fidgetsgalore416

🇨🇦fidgets & Mest🇨🇦

. 😱 #fidget #fidgets #fidgettoys #fidgetvendingmachine #popit #tutorial #howto #diy #diyproject #ямочки #ямочки

170,6 тыс. лайков, 1,4 тыс. лайков. Видео TikTok от 🇨🇦Fidgets & More🇨🇦 (@fidgetsgalore416): «Как сделать торговый автомат Fidget!! Бумажные птицы (3 мин).

1,9 млн просмотров|

Бумажные птички (3 мин) — Джордан Халперн Шварц

fidget_crafty

fidget crafty

How to make a cardboard vending machine #fidgetcrafty #fidget #diy #kidsactivities #aesthetic #diyproject #easydiy #cardboardvendingmachine # bouncy #easycraft #esthetic #diy #toys #cardboardcrafts #drawing #cute #fyp #fidgettoys

77,2 тыс. лайков, 283 комментария. Видео TikTok от fidget crafty (@fidget_crafty): «Как сделать торговый автомат из картона #fidgetcrafty #fidget #diy #kidsactivities #aesthetic #diyproject #easydiy #cardboardvendingmachine #bouncy #easycraft #aesthetic #diy #игрушки #cardboardcrafts #drawing #cute #fyp #fidgettoys». Ленивое воскресенье.

1,9 млн просмотров|

Ленивое воскресенье — Официальная звуковая студия

fidgeting_twinss

fidgeting_twinss

Учебник по торговым автоматам Fidget! #fidgetvendingmachine

492 лайков, 7 комментариев. Видео TikTok от fidgeting_twinss (@fidgeting_twinss): «Учебник по торговым автоматам Fidget! #fidgetvendingmachine». оригинальный звук.

8985 просмотров|

оригинальный звук — fidgeting_twinss

.vxbe..fxdgetz

Fidget Toys!

<3

Надеюсь, это помогло!😁 #tutorial #fidgetvendingmachine #fidgettoys #fidgetfun #fidgets

116,2 тыс. лайков, 574 комментария. Видео TikTok от Fidget Toys! <3 (@.vxbe..fxdgetz): "Надеюсь, это помогло!😁 #tutorial #fidgetvendingmachine #fidgettoys #fidgetfun #fidgets". оригинальный звук.

2M просмотров|

оригинальный звук — Игрушки Непоседа!

<3

fidgeting_twinss

fidgeting_twinss

Надеюсь, это поможет! #fidgetvendingmachine #viral #foryoupage #fyp

154,4 тыс. лайков, 442 комментария. Видео TikTok от fidgeting_twinss (@fidgeting_twinss): «Надеюсь, это поможет! #fidgetvendingmachine #viral #foryoupage #fyp». Машина №1!. оригинальный звук.

1,9 млн просмотров|

Оригинальный звук — Fidgeting_twinss

FIDGET_CRAFTY

FIDGE CRAFTY

FIDGET MACHIN0144 #popit #fidgetvendingmachine #kidstiktok #diy #kids #howto #tutorials #play

665. 4K Likes, 4.1K Comments. Видео TikTok от fidget crafty (@fidget_crafty): «Учебник Fidget Machine🎉#fyp #trending #creative #diyproject #foryoupage #popit #fidgetvendingmachine #kidstiktok #diy #kids #howto #tutorials #play». Непоседа торговый автомат.

8,4 млн просмотров|

Торговый автомат Fidget — хитроумный fidget

preppy_fidget058

Кэтрин 🫶🏻🌸

Ответ @bakugirl214 #fidgettoys

972 лайков, 18 комментариев. Видео TikTok от Кэтрин 🫶🏻🌸 (@preppy_fidget058): «Ответить @bakugirl214 #fidgettoys ». оригинальный звук.

35,5 тыс. просмотров|

оригинальный звук — Кэтрин 🫶🏻🌸

fidgetsgalore416

🇨🇦Fidgets & More🇨🇦

Ответить на @ghazooly2020 Ребята, вы спрашивали, как работает моя машина! #fyp #viral #Fidgets #fidgettoys #fidget #fidgetvendingmachine #tutorial

3 90 Видео TikTok от 🇨🇦Fidgets & More🇨🇦 (@fidgetsgalore416): «Ответьте @ghazooly2020 Вы, ребята, спрашивали, как работает моя машина! #fyp #viral #Fidgets #fidgettoys #fidget #fidgetvendingmachine #tutorial». оригинальный звук.

61,5 тыс. просмотров|

оригинальный звук — The Chic Edit

3 способа улучшить осанку головы вперед

Если ваша шея наклонена вперед, а голова выпирает перед вашими плечами, а не находится прямо над ними, скорее всего, у вас так называемая осанка головы вперед. Это положение может напрячь мышцы шеи и создать десятки лишних килограммов давления на шейный отдел позвоночника, увеличивая риск дегенерации позвоночника.

Как плохая осанка вызывает боль в шее

Сохранить

Наклоненная вперед голова может привести к ряду проблем, в том числе к повышенному давлению на шейный отдел позвоночника, мышечной перегрузке и сгорбленной верхней части спины. Чем дольше сохраняется наклон головы вперед, тем выше вероятность развития боли в шее, скованности и других симптомов. Читать Как неправильная осанка вызывает боль в шее

Вы можете со временем исправить положение головы вперед, практикуя эти простые привычки каждый день.

См. раздел «Как измерить и зафиксировать наклон головы вперед»

1. Начинайте каждое утро с подтягивания подбородка и растяжки груди

Упражнение подтягивания подбородка выполняется быстро и легко, оно помогает укрепить разгибатели верхней части грудной клетки, голова на плечах.

3 простых упражнения для шеи от боли в шее Видео

Сохранить

Сгибание подбородка — одно из ключевых упражнений, рекомендуемых для удержания головы в вертикальном положении над позвоночником.
Смотреть: 3 простых упражнения для шеи от боли в шее Видео

• Встаньте спиной к стене, ноги на ширине плеч.
• Повернитесь лицом вперед, опустите подбородок и оттяните голову назад, пока она не коснется стены.
• Удерживайте растяжку в течение 5 секунд перед отдыхом и повторите 10 раз.

См. Упражнения для шеи при боли в шее

Напряженные грудные мышцы могут способствовать выдаче головы вперед. Если вы растянете большую и малую грудные мышцы, вашим плечам и голове будет легче оставаться отведенными назад и в хорошей осанке.

4 простых упражнения на растяжку от боли в шее и плечах Видео

Сохранить

Угловая растяжка обеспечивает глубокую растяжку груди и плеч, что помогает поддерживать хорошую осанку. Смотреть: 4 простых упражнения на растяжку от боли в шее и плечах, видео

• Встаньте лицом в угол комнаты или встаньте в дверной проем. Упритесь предплечьями в каждую стену (или в каждый дверной косяк) так, чтобы локти были немного ниже уровня плеч.
• Наклонитесь вперед, пока не почувствуете растяжение в груди под ключицей.
• Удерживать до минуты.

См. Влияние наклона головы вперед на мышцы шеи

Включите эти растяжки в свой утренний распорядок. Две минуты в начале каждого дня — это простая инвестиция, которая может принести большие дивиденды за вашу осанку. Немедленно остановитесь, если любое из этих движений вызывает боль.

См. раздел «Растяжка шеи»

2. Эргономично обустройте свое рабочее место

Легко наклонить голову вперед, если большую часть дня вы проводите, сидя в кресле и глядя в экран. Расположите свое рабочее место так, чтобы оно побуждало вас держать голову ровно над плечами.

Видео: 6 советов по улучшению осанки во время сидения

Сохранить

Темп вашего стола, монитора компьютера и/или клавиатуры можно отрегулировать, чтобы голова и шея находились на одном уровне. Смотреть Видео: 6 советов по улучшению осанки во время сидения

• Поднимите монитор компьютера так, чтобы ваши глаза касались верхней трети экрана, когда вы смотрите прямо перед собой.
• Расположите мышь и клавиатуру так, чтобы при их использовании предплечья были параллельны полу, а локти были согнуты примерно под углом 90 градусов.
• Купите офисный стул с подголовником, чтобы во время работы вы могли держать затылок на одном уровне с креслом.

См. десять советов по улучшению осанки и эргономики

Если вы по-прежнему замечаете, что шея выгибается вперед, установите на телефоне напоминание, которое несколько раз в день будет напоминать вам о необходимости проверить свою осанку.

См. раздел «Поза для выпрямления спины»

3. Сон на шейной подушке

Шейная подушка, которую иногда называют ортопедической подушкой, имеет характерную форму: центр подушки изогнут внутрь, чтобы лучше поддерживать естественные изгибы головы и шейного отдела позвоночника. Цель дизайна состоит в том, чтобы ваша шея оставалась нейтральной, а не сгибалась вперед. Аналогичного эффекта можно добиться, если спать на спине, подложив под шею свернутое полотенце вместо подушки.

См. «Типы подушек, которые следует учитывать»

Нет четких медицинских данных, подтверждающих предпочтение одного типа подушки над другим, поэтому при принятии решения о том, какую подушку использовать, полагайтесь на личный комфорт.
