Как крепить анкерный болт: видео, фото, нюансы, советы

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.



Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Содержание

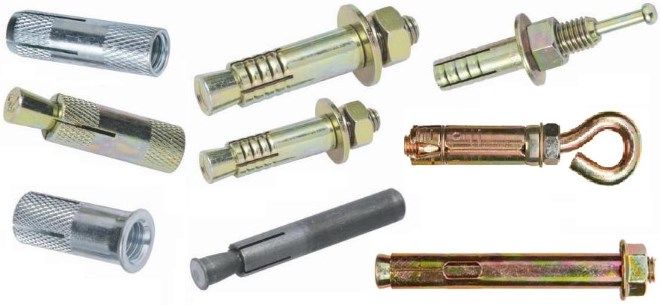

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

  • 3 анкеров;
  • резьбовой шпильки;
  • кернера для выполнения углубления;
  • гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

  1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
  2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
  3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
  4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
  5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Не рекомендуется использовать анкерные конструкции забивного типа, располагать их возле углов на стене или в месте швов кирпичной кладки. Это связано с неоднородностью материала в этих местах.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

  1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
  2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
  3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.



Да!

45.26%

Нет. Требуются дополнительные ответы.
Сейчас спрошу в комментариях.

40.05%

Частично.  Еще остались вопросы.
Сейчас отпишусь в комментариях.

14.69%

Проголосовало: 1266

Оцените полезность статьи, нам будет приятно 🙂

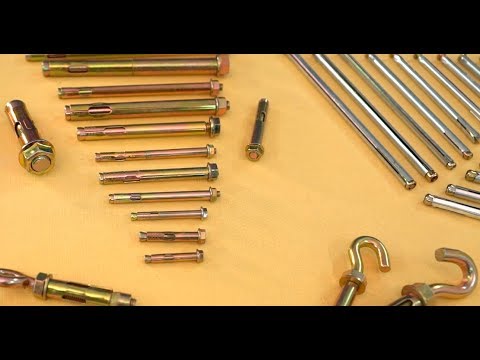

Анкерный болт с гайкой – специфика крепежа и правила монтажа + видео

Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Одним из таких мощных креплений считается анкерный болт с гайкой. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем.

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу “распора”, то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом, и, как показывает практика, довольно успешно.

Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Правильный монтаж и качественное крепление

Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. В основном, строительные анкерные болты с гайками монтируются по одному принципу, но по определенным правилам, которые мы с вами сейчас и рассмотрим.

Как правильно установить анкерный болт с гайкой — пошаговая схема

Шаг 1: Диаметр отверстия под анкер

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Шаг 2: Очистка места крепления от мусора

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

Шаг 3: Правильная установка тяжелых элементов

После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

  • Автор: Михаил Малофеев

Использование двух гаек для предотвращения самоотвинчивания

Многие типы старой техники имеют две гайки на болтах. Тонкий
гайка часто используется в этих приложениях. Иногда
тонкую гайку можно наблюдать под гайкой стандартной толщины и
на других установках он сверху. Хотя может показаться
нелогично, тонкая гайка должна идти рядом с соединением
и не быть надетым последним. В других приложениях, например на
крепления колонны, часто используются две гайки стандартной толщины.
использовал.

В этой статье эффективность этого метода блокировки
исследуется, и процедура затяжки, которая должна быть
используется, если необходимо добиться эффективной блокировки.

Использование двух простых гаек насчитывает не менее 150 лет.
при наблюдении за историческими машинами. Затяжка одной гайки
вниз, а затем просто затянув еще одну гайку поверх нее, достигается
небольшой фиксирующий эффект. Необходимо соблюдать определенную процедуру
если блокировка должна быть достигнута. Когда тонкий и толстый орех
б/у, можно подумать, что дальше должна идти толстая гайка
к суставу, так как это примет на себя всю нагрузку. Однако,
надев сначала тонкую гайку, когда толстая гайка затянута
поверх него нагрузка на резьбу тонкой гайки
освободились от своего груза.

Сначала на болт следует надеть тонкую гайку. Этот орех
обычно затягивается до 25-50% от общего
Момент затяжки. Затем надевается вторая (толстая) гайка.
болт и тонкая гайка удерживаются гаечным ключом для предотвращения вращения
пока толстая гайка затягивается с полным крутящим моментом.
Серия диаграмм показывает эффект, который процедура
действует на усилия, существующие между гайками и в болте.

Когда толстая гайка затягивается на тонкую гайку, как
нагрузка увеличивается, груз снимается с флангов давления
из тонкого ореха. По мере затягивания достигается точка
когда резьба болта касается верхних сторон тонкой гайки.
В этот момент F3 = F2. Продолжаем затягивать верхнюю гайку результатов
в заклинивании нитей, ведущих к F3 > F2. Если затянуть
продолжается, сила между двумя гайками будет продолжаться
увеличивать. Если толстая гайка перетянута,
риск срыва резьбы или разрыва болта при растяжении
между двумя гайками.

Причина, по которой система с двумя гайками эффективна в сопротивлении
самоослабление происходит из-за того, что нити зажаты вместе
(отсюда термин контргайка часто используется для тонкой
орех). Так как резьба болта соприкасается с верхней частью
малой гайки и нижней части верхней гайки, относительно
движение нити невозможно. Чтобы произошло саморасшатывание,
должно происходить относительное перемещение между резьбой болта и гайки.
Именно это заклинивающее действие и является секретом двухгайки.
метод.

Для достижения соответствующего предварительного натяга болта перед
заедание нити необходимо подтянуть наименьшее
орех. Чем больше длина захвата сустава, тем больше
это расширение, необходимое для достижения заданной предварительной нагрузки и, следовательно,
тем выше начальная нагрузка, которую должен выдержать
маленькая гайка. Хотя осевой люфт можно рассчитать для
учитывая условия допуска резьбы гайки и болта, существует
разница между минимумом и максимумом может быть в 10 раз
ценности. Такое разнообразие затрудняет установление
правильный предварительный натяг маленькой гайки. В результате дно
гайка затянута до простого процента (т.е. от 25% до 50%
общее значение крутящего момента). Можно использовать две полноразмерные гайки.
если соблюдаются принципы, изложенные выше.
Маленькие (контргайки) часто используются, так как нет необходимости
чтобы внизу была гайка полной высоты, так как резьба
не нести груз. Преимущество тонкой гайки в этом
применение заключается в том, что большее количество осевого люфта будет
должны быть предусмотрены для данного класса допуска.

Иногда можно увидеть две тонкие или конические гайки, используемые вместе, одну поверх другой.
Если гайки затянуты до какой-либо степени, это плохая и нежелательная практика. Можно полагать, что прочность двух тонких гаек, используемых таким образом, больше, чем у одной обычной гайки. Это верно, если две тонкие гайки наложены друг на друга и испытание на пробную нагрузку выполняется одновременно для обеих, но неверно, если гайки затянуты, что является нормой. Что может случиться, так это то, что при затяжке первой гайки может произойти частичное оголение резьбы, часто на болте из-за небольшой длины зацепления, которую обеспечивает тонкая гайка. Это может быть не сразу обнаружено во время сборки. Затем вторая гайка затягивается поверх первой. Из-за частичного зачистки происходит пластическая деформация резьбы после завершения затяжки. Это приводит к потере предварительной нагрузки и возможному расшатыванию сустава. Если по какой-либо причине желательно использовать две гайки, использование двух гаек нормальной высоты позволит избежать проблемы со срывом резьбы.

Два видеоролика, показанные ниже, представляют результаты
испытание крепежа на вибрацию, выполненное на двух конструкциях
что можно устроить толстую и тонкую гайку. Тесты были
проводится для изучения эффективности двухгайки
метод с точки зрения сопротивления самоотвинчиванию. Юнкер
Машина для испытаний на поперечную вибрацию использовалась с гайками М10 и
болты. Результаты проиллюстрированы на графике ниже. С
маленькая гайка сверху, можно наблюдать, как обе гайки вращаются
вместе и впоследствии может полностью разойтись. Результаты, достижения
немного лучше, чем обычно наблюдается с одним
простая гайка. С маленькой гайкой рядом с суставом, немного расслабления
происходит, но незначительное самоослабление.
эффективность метода двух гаек при правильном применении,
обеспечивает превосходную блокировку по сравнению со многими
так называемые стопорные гайки. Правильное применение двухгайки
Метод трудоемкий и требует определенных навыков и
следовательно, маловероятно, что он вернется на новую технику.
в любое время скоро.

В первом видеоролике показано испытание, в ходе которого сначала на соединение затягивается гайка нормальной высоты, а затем сверху затягивается тонкая гайка.

Ваш браузер не поддерживает видео HTML5.

В этом втором испытании, показанном ниже, тонкая гайка была помещена рядом с шарниром, а гайка нормальной высоты была затянута сверху.

Ваш браузер не поддерживает видео HTML5.




Слово предупреждения

Иногда есть причины, кроме
самоослабление, поэтому можно использовать две гайки. Можно использовать две гайки
для снижения риска срыва резьбы, особенно если резьба
оцинкованы. Следовательно, может быть веская причина использовать два
гайки, т.е. для обеспечения полной прочности болта
а не преждевременный выход из строя из-за срыва резьбы. Если там
является значительным расширением крепежа, которое было бы
т.е. при использовании длинного болта, то при использовании тонкого
гайка на дне может быть неуместной. В таких обстоятельствах
удлинение болта могло быть таким, чтобы тонкая гайка выдержала
срыв резьбы из-за удлинения, превышающего зазор резьбы
доступен в тонкой гайке. Отсюда предупреждение о том, что размещение
тонкая гайка рядом с соединением подходит не во всех случаях.

Затягивание тонкой гайки сверху
толстая гайка, как правило, не работает, так как болт минимальный
удлинение, существующее в резьбе между двумя гайками. Следовательно
они склонны к расшатыванию в результате заделки между
поверхности гайки даже в условиях осевой нагрузки при самоотвинчивании
(т. е. вращение гайки), как правило, не происходит.

Если вы все еще сомневаетесь в вышеизложенном,
обратите внимание на следующее утверждение в разделе 5 ISO 898-2:
2012 (Механические свойства крепежных изделий из углеродистой стали
и легированной стали. Часть 2. Гайки с указанным свойством
классы — грубая резьба и мелкая резьба), чтобы процитировать:
«Тонкие гайки, используемые в качестве контргаек, должны быть собраны
вместе с обычной гайкой или высокой гайкой. В сборках с
контргайка, тонкая гайка сначала затягивается на собранном
части, а затем обычная или высокая гайка затягивается против
тонкий орех».



Если вам это показалось интересным, возможно, вам будет интересна и другая статья на этом сайте:

Информационный бюллетень за апрель 2020 г. — Использование двух гаек для фиксации крепежа.

Также вас может заинтересовать
опубликована статья на эту тему:

Использование двух
гайки для предотвращения самооткручивания

Опубликовано в ноябре 2008 г.
номер журнала «Крепление и фиксация», эта статья
смотрит на использование двух гаек для предотвращения самооткручивания.
Многие типы старой техники имеют две гайки на болтах.
В этих приложениях часто используется тонкая гайка.
Иногда тонкую гайку можно наблюдать поверх стандартной
гайка толщины и на других установках, это
рядом с суставом, под толстой гайкой. Хотя это
может показаться нелогичным, следующей должна быть тонкая гайка
к суставу и не быть надетым последним. В других приложениях
например на креплениях колонн, две стандартные толщины
часто используются орехи.

Проведена серия испытаний
исследовать эффективность метода двух орехов
по сопротивлению самоотвинчиванию. Юнкер поперечный
использовалась машина для вибрационных испытаний с гайками и болтами М10.
С маленькой гайкой сверху можно наблюдать, как обе гайки вращаются вместе.
и впоследствии может полностью оторваться. Результаты, достижения
немного лучше, чем обычно наблюдается при
одинарная простая гайка. С маленькой гайкой рядом с соединением,
происходит некоторое расслабление, но незначительное
саморазрыхления. Производительность метода двух гаек,
при правильном применении обеспечивает превосходную блокировку
по сравнению со многими так называемыми стопорными гайками. Правильный
применение метода двух гаек требует много времени
требует определенных навыков и, следовательно, маловероятен
чтобы в ближайшее время вернуться на новую технику.
