Как крепить анкерный болт с крюком: Анкерный болт с крюком (анкер-крюк): устройство и применение

Содержание

Анкерный крепеж по низким ценам

Анкера купить рекомендуют по той причине, что он относится к крепежам, предназначенным для фиксирования и удерживания конструкций любого вида на базовом основании.Анкерный крепеж обладает исключительной прочностью и качественными техническими характеристиками.  Анкерный болт является просто незаменимой частью хода строительных либо ремонтных работ.

Если Вы хотите Анкерный крепеж оптом, пожалуйста ознакомьтесь с нашим оптовым предложением на Анкерный крепеж.

Смотреть оптовый прайс

Крепежные элементы в разделе Анкерный крепеж

Металлический рамный анкер

Типоразмеров: 14

Металлический рамный анкер — подробности и покупка

Анкерный болт

Типоразмеров: 13

Анкерный болт — подробности и покупка

Анкерный болт с гайкой

Типоразмеров: 36

Анкерный болт с гайкой — подробности и покупка

Анкерный болт с гайкой двухраспорный

Типоразмеров: 49

Анкерный болт с гайкой двухраспорный — подробности и покупка

Клиновой анкер

Типоразмеров: 41

Клиновой анкер — подробности и покупка

Забивной анкер

Типоразмеров: 6

Забивной анкер — подробности и покупка

Забивной латунный анкер

Типоразмеров: 6

Забивной латунный анкер — подробности и покупка

Анкер-клин

Типоразмеров: 2

Анкер-клин — подробности и покупка

Потолочный анкер

Типоразмеров: 1

Потолочный анкер — подробности и покупка

Забиваемый металлический дюбель-гвоздь

Типоразмеров: 4

Забиваемый металлический дюбель-гвоздь — подробности и покупка

Анкерный болт с кольцом

Типоразмеров: 18

Анкерный болт с кольцом — подробности и покупка

Анкерный болт с крюком

Типоразмеров: 18

Анкерный болт с крюком — подробности и покупка

Анкер-кольцо (сварное) двухраспорный

Типоразмеров: 37

Анкер-кольцо (сварное) двухраспорный — подробности и покупка

Анкер-крюк двухраспорный

Типоразмеров: 37

Анкер-крюк двухраспорный — подробности и покупка

Во время установки в месте фиксирования, крепеж анкера надежно фиксируется, благодаря реализации трех функциональных обязательных моментов:

  • трение с поверхностью, возникающее из-за воздействия основной распирающей силы;
  • сопротивление материала к излому провоцирует упор;
  • склеивание возникает вследствие возникшего напряжения в точке соприкосновения  монолитной конструкции и собственно анкера.

Как выбрать анкерный крепеж

Анкера купить можно в нашей компании ТД Аркада Метиз. В процессе подбора анкерных узлов стоит обращать внимание на специфику конкретного вида анкера и сложность рабочего предназначения. В нашем ассортименте находится множество анкеров заводского производства. В первую очередь, клиенту нужно рассмотреть все виды анкеров. Дальше можно приобретать самый подходящий вариант, способный решить предстоящую задачу по укреплению конструкции. Из всех разновидностей, нужно выбирать анкер, подходящий для работы с варьируемой влажностью помещения, прочностью основания крепежной поверхности и предстоящей нагрузки на дюбель.

Где купить анкера

Качество реализуемой у нас продукции не снижается из-за невысокой стоимости анкеров. В этом можно убедиться, просмотрев анкера прайс. Клиент может приобрести анкера ценакоторых совсем не высока. В то же время, их качественные технические характеристики  не уступают болтам с меньшей ценой.

На общую стоимость реализуемых у нас крепежей и анкерных узлов влияют факторы степени их надежности и типа сырья, взятого для их производства.

Какие бывают анкера

Все крепежи, представленные в нашем магазине, соответствуют ГОСТу анкеров.

  • 1. Анкер с шайбой наиболее популярный болт для крепления. Шайба надежно прижимает крепящиеся элементы в точке фиксации.
  • 2. Анкер разборный с гайкой позволяет крепить объекты с большим весом, без всяких проблем.  Характеристики крепежа позволяет поместить его в необходимое место, предварительно вставив наружный элемент в просверленную дыру.
  • 3. Анкер, имеющий крючок или кольцо. Используют такую конструкцию при необходимости растяжения троса или другого материала. Также таким образом вешают потолочные светильники.
  • 4. Г-образный болт. С наружной стороны имеется загиб, сделанный под прямым углом. Удобен для подвешивания на стене тяжелых приборов, например, водонагревателя.

По способу функционирования:

  • Анкер двойного распирания ГОСТ 7798
  • Иными словами это шпилька с распорами и распираемыми деталями. Применяют, когда предусмотрено крепление металлоконструкций, требующее максимальной стойкости во время тяжелых нагрузок, способных спровоцировать вырывание.
  • Анкер из металла для газобетона ГОСТ 25485-89
  • Имеет в себе четыре распорных зубчатых сегмента и надежную фиксированную шейку цилиндрической формы. Крепление проводят с помощью специальных шурупов для гипсокартонных или деревянных конструкций. Как основание для фиксации рекомендуют выбирать пенобетонные блоки либо же кирпич или бетон.
  • Клиновой анкер еще называют потолочным крепежом. Он используется для монтажа в твёрдые основания. Сюда относятся кирпичные, бетонные перегородки или камень.
  • Латунный анкер разработан в виде цилиндра с резьбой внутри. Наиболее частое использование – закрепление негабаритных подвесных конструкций.

Анкерные болты > от Недвальс

Бетон – ключевой материал для строительства многих зданий. Однако его текстура усложняет подбор крепежных элементов, как во время строительства, так и при выполнении ремонтных или отделочных работ. Гвозди и саморезы плохо подходят для крепления к бетону и некоторым видам кирпича. Анкерные болты порой становятся единственным методом решения этой задачи.

Компания Nedwal’s изготавливает анкерные болты в Новосибирске: с гайкой, распорные, с измененной формой головки, с крюком или петлей. Широкий выбор позиций обеспечивает возможность удовлетворения спроса, даже если требуется изготовление металлоизделий по чертежам заказчика.

Анкерный болт: его особенности и возможности

Фундаментный высокопрочный болт, или анкерная группа, — это металлический фиксатор, обеспечивающий безупречное крепление к бетону, а также к неоднородным поверхностям. За счет определенных факторов анкер дает лучшее крепление:

  • Трение. Благодаря распирающей силе, которая создается путем пластикового дюбеля или распора металлической цанги, анкер воспринимает и передает нагрузки на материал основания путем трения об это основание.
  • Упор. Анкер воспринимает нагрузку и компенсирует ее силами сопротивления излому или смятию, обеспеченные глубиной анкеровки.
  • Склеивание. Нагрузки, приходящиеся на анкерный болт, компенсируются внутренним касательным напряжением в месте, где тело анкера соприкасается с материалом.

Комбинация этих принципов физики обеспечивает самое надежное крепление с помощью высокопрочных болтов.

Маркировка анкерных болтов

Понимать особенности маркировки фундаментных и других анкерных болтов необходимо, чтобы уметь определять, какой тип продукции нужен в том или ином случае. Можно рассмотреть пример М6 15/35х90:

  • обозначение М6 указывает на диаметр резьбы болта;
  • цифра 35 – максимальная толщина материала, который будет соединять крепеж;
  • 15 – диаметр сверла, которое нужно использовать для создания отверстия в бетоне;
  • 90 – минимальная глубина отверстия.

Все характеристики указываются в миллиметрах для достижения предельной точности.

Важно! Анкерные болты производства Nedwal’s, в том числе разработанные инженерами компании, обладают повышенной прочностью и не разрушаются со временем, как китайские аналоги.

Маркировка анкерного болта представлена десятками различных наименований, что позволяет заказчику выбрать лучшее решение для тех или иных задач.

Высокопрочные анкерные группы – это уникальные строительные элементы, размер которых может существенно отличаться. Например, фундаментные болты могут достигать длины более 2-3 метров, тогда как крепежный элемент для отделочных работ не превышает размера в 10 см.

Сильные и слабые стороны анкерного крепления

В строительстве и промышленности используется колоссальное количество различных крепежей: алюминиевых заклепок, винтов, шпилек, которые, кстати, служат одним из элементов анкерного крепежа, болтов и сопутствующих деталей. У каждого из этих вариантов есть список преимуществ и нередко – недостатков.

Однако анкерные болты – один из самых универсальных элементов крепежа, недостатков у которого совсем немного. Начинать следует именно с них:

  • экономическая нецелесообразность применения анкерных конструкций для крепления легких предметов в ходе дизайнерских работ, монтажа и ремонта, в том числе крепление на деревянные стены;
  • в сфере метизной продукции анкерный болт – один из самых дорогих, что обусловлено его надежностью и сложной, многосоставной конструкцией;
  • перед установкой в стене нужно сделать точное отверстие, которое обеспечит надежное крепление, и собственными силами не всегда удается подобрать верный вариант;
  • важно оценивать сложность предстоящей работы, особенности крепления, и выбирать подходящий вариант конструкции анкерного болта – непрофессионал в этом вопросе тоже может сделать ошибку.

Но, если грамотно подойти к производству анкерных болтов, выбрать хорошую конструкцию, а также использовать крепеж по назначению, то все эти минусы нивелируются.

Важно! Менеджеры и инженеры «Недвальс» помогут сделать правильный выбор: оценят объект и подберут лучшую анкерную позицию.

Правильный выбор и монтаж поможет в полной мере насладиться преимуществами анкерных болтов:

  • Максимальная устойчивость к нагрузкам. Ни один другой метиз не способен выносить нагрузки без повреждений так, как это умеет анкерный болт. Особенно важно это преимущество при строительстве и креплении конструкций бетонных панелей.
  • Широкий выбор фиксаторов. Учитывая особенности монтажа в той или иной сфере, болт можно подобрать под любой тип установки: крепление к полу, потолку, стенам, боковым поверхностям.
  • Простая установка крепежа. Для монтажа не нужно использовать специфического оборудования. Также конструкция анкера обеспечивает ускорение процесса установки деталей.
  • Возможность использования на готовых конструкциях. Анкер подходит для монтажа как во время возведения объекта, так и после этого.
  • Устойчивость к статическим и динамическим нагрузкам. Анкерная группа лучше другого крепежа выносит даже сильные вибрации.

Некоторые виды анкерных болтов подходят для повторного демонтажа. Для многих строительных работ, в том числе в промышленности, выбор всегда происходит в пользу таких крепежных элементов, как анкеры. Ведь в надежности, простоте монтажа и безопасности они выигрывают у большинства других метизов.

Материалы для изготовления болтов

Высокопрочные анкерные болты для массивных конструкций используются из лучших сплавов, устойчивых к коррозии и излому. Эти материалы регламентированы ГОСТом и техническими условиями. Чаще всего применяют:

  • Конструкционные стали. Предпочтение отдают материалам с низким содержанием углерода. Они отличаются повышенной прочностью.
  • Стали, устойчивые к коррозии. При изготовлении анкерных болтов в Новосибирске применяются легирующие сплавы. Это могут быть цветные и черные металлы, повышающие устойчивость конструкции не только к износу, но и к коррозийным процессам. Широко легированные стали используются в сфере строительства морских конструкций и объектов, взаимодействующих с агрессивной средой.
  • Алюминиево-цинковые сплавы. Другим словом, латунь, -отличается высокой стоимостью и в промышленной сфере применяется несколько реже, чем в бытовой.

Важным условием для изготовления высокопрочного крепежа считается использование защитного покрытия. Цинкование – наиболее эффективный и экономичный способ защиты анкерного болта. При этом используется несколько методов покрытия метизов.

Классическое цинкование – более простая технология. Крепеж, изготовленный с таким покрытием, чаще всего используется в условиях средней влажности. Его применяют для обустройства внешних и внутренних работ. Важное условие для долгого срока службы цинкового крепежа – его применение в среде без высокой степени агрессивности.

Вторая технология – горячее цинкование анкерных болтов. В результате получается высокопрочное, надежное покрытие, защищающее крепеж даже в условиях повышенного воздействия атмосферных осадков, кислот и щелочей.

Компания Nedwal’s изготавливает анкерные болты в Новосибирске, используя любой из методов на усмотрение заказчика, учитывая условия, в которых предстоит эксплуатация объекта. К нам обращаются представители специализированных производств, где применение высокопрочных болтов, оцинкованных горячим методом, очень востребовано.

Особенности анкеров для газо- и пенобетона

Пенобетон – материал с низкой горючестью и невысокой плотностью, которые обеспечивают ему прекрасные теплоизолирующие свойства и повышенную стойкость к перепадам температур. В структуре пеноблока находится много застывших пузырьков, что представляет определенную сложность при креплении классическими элементами из-за риска разбалтывания. Для пенобетона одним из лучших вариантов будет использование пластиковых и химических анкеров, которые снижают степень износа за счет уменьшенного трения.

Газобетон также обладает пористой структурой, но в него можно устанавливать металлические клиновые анкерные болты, длина которых не должна быть меньше 10-15 см. В нем, как и в пенобетоне, можно использовать химические анкеры.

Виды анкерных болтов в зависимости от сферы применения

В каждой ситуации, когда требуется использование высокопрочного крепежа, эксперт стремится подобрать лучший вариант конструкции анкерного болта. Ведь сферы его применения практически безграничны, но использовать один и тот же тип метиза нельзя в разных ситуациях.

Анкерный болт с гайкой

Самый простой вариант анкерного болта – с гайкой на одном конце. Состоит он из следующих элементов:

  • высокопрочная резьбовая шпилька с конусообразным концом;
  • распорная втулка, на которой имеются боковые прорези;
  • гайка, которая фиксирует шпильку в отверстии.

Принцип действия анкера сводится к тому, что конструкция помещается в высверленное отверстие, точно соответствующее диаметру распорной втулки, а затем закручивается гайка. Резьбовой элемент постепенно вкручивается в распорную втулку и разжимает ее конусообразным наконечником. Увеличенная в диаметре втулка создает прочное и неподвижное крепление анкера в отверстии.

Размеры анкерного болта с гайкой могут существенно отличаться – от 6 до 28 мм в диаметре и длине от 6 до 30 см. Используется подобный метиз с плотными материалами, такими как: полнотелый кирпич, бетон, природный камень.

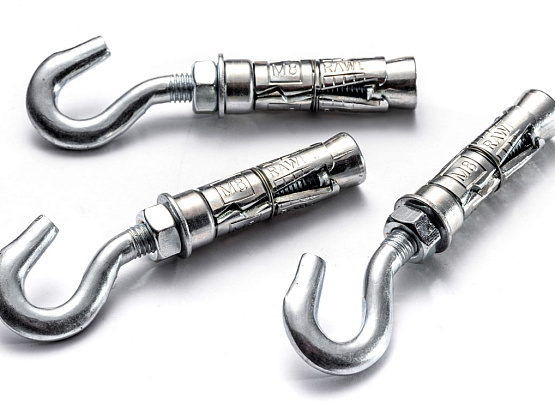

Метиз с крюком на конце

В отличие от классического анкера с прямым резьбовым концом, метиз с крюком оснащен незаконченной петлей. Элемент широко распространен при монтаже в потолок и стены, когда нужно установить подвесную конструкцию. Гайка в этом случае устанавливается под крюком. Она гарантирует разжимание распорной втулки и надежную фиксацию строительной конструкции.

Анкерный болт с крюком чаще всего используется, когда закрепленный предмет предстоит снимать с установленного крепежа: при монтаже осветительных устройств и тяжелого оборудования, которому требуется самая надежная фиксация.

Анкерный болт с кольцом

Обладает почти такой же конструкцией, как метиз с крюком, только в этом случае у анкерного болта на конце расположено полукольцо или полноценное кольцо. Принцип действия анкера аналогичен: гайка нужна для распорки втулки, а на кольцо крепятся подвесные элементы. В отличие от крюка, кольцо больше подходит для установки различных цепей и тросов.

Двухраспорная анкерная группа

Конструкции этих анкерных болтов состоят из 2 расширяющихся элементов. Они разжимаются при закручивании резьбового элемента: одна втулка входит во вторую, при этом разжимается параллельно вместе с ней при вкручивании винта. Подобный крепеж повышает площадь контакта с отверстием, поэтому использовать анкерную конструкцию можно в пористом или пустотелом материале.

Клиновые метизы

Клиновые конструкции стоят дороже большинства других видов анкерных болтов из-за их особенностей. Это сделало вид продукции мало востребованным и в строительной, и в ремонтной сфере. При завинчивании анкерного болта винт воздействует на передвигающийся клиновый элемент, который давит на распорную втулку и обеспечивает ее полное раскрытие.

Забивные анкерные элементы

В отличие от остальных видов, этот анкерный болт не вкручивается в материал, а вдалбливается в него. Здесь основой конструкции служит не винт, а ударный элемент, или гвоздь. Процесс установки метиза выглядит так:

  1. В отверстие в бетоне или другом материале помещается втулка.
  2. Далее происходит установка путем долбления.
  3. Ударный элемент расширяет втулку.
  4. После фиксации ударный элемент удаляется из стены и в него вкручивается шпилька или болт.
  5. Затем происходит установка фиксируемого объекта.

Забивные конструкции используются достаточно часто – в твердых и, наоборот, более мягких материалах.

Анкерные болты с шестигранной головкой

Основой конструкции в этом случае становится болт, вставленный в конусообразную дыру в распорной втулке. В этот момент болт расширяет подготовленную дыру и разжимает распорку, обеспечивая железобетонную фиксацию.

Одной из разновидностей анкерного болта становятся изделия, сверху которых есть прорези под крестовую отвертку. В большинстве случаев анкеры изготавливаются небольших размеров – до 12 мм, хотя встречаются и более крупные варианты. Обусловлено это тем, что с помощью отвертки нельзя добиться такой же надежной фиксации, как гаечным ключом.

Химический анкер

Химический крепеж – это двухкомпонентная масса, в составе которой часто используются синтетические смолы. Среди наименований крепежа нередко можно встретить такие названия, как: вклеивающий анкер, инжекционная масса, жидкий дюбель.

Факт! Впервые химический анкерный болт начали использовать в горнодобывающей отрасли для крепления оборудования и конструкций к рыхлым и неустойчивым породам.

Но со временем элемент нашел применение и в других сферах строительства. Ведь его адаптивность к материалам за счет полного заполнения сколов, трещин и рыхлых участков позволила повысить надежность и прочность сцепления метиза с любыми материалами.

В составе анкеров химического типа присутствуют:

  • цементная смесь – связывает остальные ингредиенты, обеспечивает прочность и наполнение состава;
  • отвердитель – обеспечивает финальную фиксацию крепежа;
  • кварцевый песок – выполнять роль наполнителя;
  • синтетические смолы из полиуретана, полиэфира или акрила.

Химический анкер сочетает 2 рода элементов. Принцип работы связан с установкой металлической шпильки в бетон, в том числе пористый, в кирпич или другой материал посредством сцепления с клеящим составом. Химический материал обеспечивает 100% заполнение всех пор, ведь вводится он в отверстие после сверления специальным строительным шприцем в жидкой форме. Когда смола отвердеет, достать ее будет уже не так просто.

Важно! В связи с применением отвердевающей конструкции устанавливать объект на анкерный болт можно только после того, как клеящий состав затвердеет.

Сфера применения столь прочных и надежных анкерных болтов широка за счет их технических свойств:

  • крепление козырьков;
  • установка балконов;
  • строительство мостов в подводной части;
  • применение в случаях, когда даже качество сцепления классических анкерных болтов кажется недостаточным.

Существует немало производителей химических материалов для установки анкерных болтов.

Среди преимуществ химического крепежа выделяют:

  • 100% герметичность закупорки отверстия, сделанного для анкерного крепления;
  • отсутствие растягивающего напряжения в материалах с пористой структурой;
  • простая и быстрая установка, не предъявляющая специфических требований к опыту мастера;
  • безукоризненная прочность конструкции после отвердения материала;
  • возможность установки на несущих конструкциях;
  • полная устойчивость к действию коррозии, атмосферных осадков и химических веществ.

Срок использования химического анкерного болта превышает 15 лет. А для внутренних работ можно подобрать составы, в которых отсутствуют токсичные элементы.

Среди недостатков химического метиза можно выделить только то, что перед продолжением монтажа других конструкций на анкер требуется длительный период отвердевания. Если температура окружающей среды равна 5 градусам тепла, то это время достигает 6 часов ожидания. Также при монтаже химических анкерных болтов важно помнить, что после вскрытия картриджа нужно сразу же использовать материал.

Правила монтажа анкерных болтов

Методика установки анкерного болта определяется типом его конструкции. Здесь применяется сочетание методов установки шпильки ГОСТ, болтов. Классическая технология, используемая при креплении простых анкеров, выглядит так:

  1. Проделывают отверстие в стене или потолке. На этом этапе важно правильно подобрать сверло, чтобы оно соответствовало требуемой длине и диаметру анкерной композиции. Если анкер не войдет в стену полностью, на него нельзя будет крепить объект.
  2. Установка анкера в проделанное отверстие. Сначала из отверстия нужно удалить пыль, оставшуюся от сверления. Устанавливают крепеж легким ударом молотка, без усилия в стену он входить не должен.
  3. Закрепление конструкции анкера. Приступают к затягиванию гайки, которая обеспечит раскрытие распорного механизма. Затягивают крепеж до упора.

В строительстве монтаж анкерных болтов может существенно отличаться, особенно если применяются фундаментные разновидности крепежа.

Заказ анкерных болтов в Nedwal’s: быстрее и надежнее!

Компания Nedwal’s занимается изготовлением анкерных болтов в Новосибирске с 2000 года, обеспечивая нужды строительства целых районов города. Среди преимуществ сотрудничества с нашей фирмой:

  • менеджеры, знакомые с рынком и технологиями строительства, монтажа различных объектов, где могут применяться анкерные болты;
  • возможность изготовления партии продукции в течение 8 часов за счет постоянной работы производственного цеха – без выходных и перебоев;
  • доставка подготовленной продукции транспортом компании на адрес заказчика;
  • трехступенчатый контроль изготовленных метизов на производстве и в отделе технической регуляции;
  • договорные условия оплаты – внести ее можно после проверки и получения товара;
  • стоимость анкерных болтов ниже на 25% в сравнении с магазинами, которые продают готовую продукцию.

Заказать изготовление высокопрочных болтов могут как физические, так и юридические лица. Цех способен за короткий промежуток времени обеспечить клиентов партиями от 30 кг товара.

Компания «Недвальс» также изготавливает разные фундаментные болты по ГОСТ, шпильки, заклепки и сопутствующий крепеж. Если вам нужно обеспечить объект металлоизделиями – обратитесь к нам, и мы поможем снабдить любые работы «под ключ».

Как прикрепить настенную пластину к полу с помощью J-образного болта | На главную Руководства

Автор Dr. Marvin Phillips

J-образные болты представляют собой стальные болты различной длины и диаметра, с загнутым дном и резьбой сверху. Крюк предназначен для зацепления за арматуру, залитую в бетон. В жилищном строительстве J-образные болты диаметром 1/2 дюйма обычно используются для крепления стен к бетону. J-образный болт предотвращает подъем или соскальзывание стены с фундамента. В районах, подверженных землетрясениям, существуют специальные строительные нормы и правила, которым необходимо следовать при установке грязевого подоконника, но соблюдение того же процесса при стандартной установке J-образных болтов и стеновых плит является хорошей строительной практикой.

  1. Измерьте и отметьте формы фундамента для размещения J-образных болтов. Размещение примерно через каждые 6-8 футов в зависимости от кода, с одним не более 12 дюймов от каждого конца нижней пластины стены. Убедитесь, что J-образный болт не вставлен в середину дверного проема. Забейте гвоздь диаметром 8d снаружи бетонной формы, чтобы отметить положение J-образных болтов.

  2. Установите гайку на J-образный болт до уровня верхней части резьбы. Отмерьте 1 1/2 дюйма от нижней части гайки и оберните его малярной лентой, чтобы J-образный болт оставался открытым над бетоном. Установите арматуру для J-образных болтов на расстоянии 1 3/4 дюйма от внутренней части формы для пластин размером два на четыре или 2 3/4 дюйма от внутренней части формы для пластин размером два на шесть. Используйте каркасы из арматуры в соответствии с требованиями местного законодательства. Залить бетонный фундамент.

  3. Установите J-образный болт в бетон в каждом месте гвоздя 8d, как только он будет завершен и станет твердым, но все еще влажным, вдавливая его с легким покачивающим действием. Сначала расположите крюк параллельно бетонной форме примерно на расстоянии от 1 3/4 до 2 дюймов от внутреннего края бетонной формы. Оказавшись на глубине малярной ленты, поверните каждый болт на четверть оборота и поднимите его, чтобы прикрепить J-образный болт к арматуре и зафиксировать его на месте. Используйте квадрат скорости на J-образном болте, чтобы установить болт вертикально и перпендикулярно бетонной поверхности. При необходимости подкрасьте бетонную поверхность. Дайте бетону высохнуть не менее 7 дней перед установкой стеновых панелей.

  4. Снимите гайки с J-образных болтов. Установите каждый отрезанный по длине, обработанный давлением, два на четыре или два на шесть в правильном положении поверх J-образных болтов. Ударьте молотком по верхней части пластины над каждым J-образным болтом, чтобы сделать углубления, отмечающие места размещения J-образных болтов. Снимите доску и просверлите отверстия в центре каждой выемки, используя дрель со сверлом 9/16 дюйма.

  5. Установите каждую настенную пластину на J-образные болты в качестве пробной посадки. Снимите каждую пластину с болтов и соберите каждую секцию стены с помощью шпилек и верхних пластин. Поднимите стену и наденьте всю секцию стены с обработанной давлением нижней пластиной на J-образные болты для каждой секции. Установите шайбы и гайки J-образных болтов. Затяните гайки торцевым ключом до упора.

Ссылки

  • Полная книга по каркасу: иллюстрированное руководство по жилищному строительству; Scot Simpson
  • Модернизация залива: Болтовое крепление грязевого подоконника к фундаменту

Наконечники

  • Необходимая длина J-образных болтов зависит от требований конкретных норм. Длина J-образного болта измеряется от нижней части соединительной арматуры J-образного болта до готового уровня бетона плюс 2 дюйма.
  • Вырежьте и разметьте нижнюю стеновую пластину для J-образных болтов и просверлите отверстия перед заливкой бетона. Используйте пластины в качестве шаблонов J-образных болтов для установки болтов.
  • Древесина, обработанная давлением, дает усадку, и стена оседает. Снова затяните гайки J-образных болтов, прежде чем закрывать стену с помощью отделочных работ.
  • При необходимости установите уплотнение порога и противотермитные экраны.

Предупреждения

  • Получите все разрешения и проверки в соответствии с требованиями местных строительных органов.

Писатель Биография

Доктор Марвин Филлипс, известный как доктор Фил, ушел из педиатрии в 1999 году. В настоящее время он является генеральным директором новой службы скорой помощи и пишет со времен колледжа. Он опубликовал работы в журналах «Исследование кровообращения» и «Анатомические записи». Он имеет профессиональный опыт в строительстве, электрике, сантехнике, деревообработке, краснодеревщике и ремонте автомобилей.

Анкерные болты с головкой и крючком

: в чем разница?

В последние годы AISC и ACI отдали предпочтение анкерным болтам с головкой и крюком. Важно, чтобы производители и инженеры знали об этой тенденции и о том, почему она возникла.

Большинство производителей металлоконструкций знакомы с разницей между анкерными болтами с головкой и анкерными болтами с крюками. Если нет, диаграмма ниже поможет показать разницу.

Анкерные болты с головкой прямые с несущим элементом, прикрепленным резьбой к закладному концу, который обычно имеет форму либо шестигранной гайки, либо пластинчатой ​​шайбы, расположенной между двумя шестигранными гайками.

Крючковатые анкерные болты изогнуты на заглубленном конце болта, и выступ, который создает эта кривизна, действует как несущий элемент для всего болта.

.

( головы ) ( крючков )

В прошлом в отрасли изготовления стали было предпочтение использовать зацепленные якорные болты в проектах по эрекции стали. Однако в последние годы тенденция изменилась, и большинство планов предусматривают использование анкерных болтов с головкой для одних и тех же проектов.

Основной причиной этого изменения является то, что и AISC, и ACI предоставили всем инженерам рекомендации о том, что анкерные болты с головкой должны использоваться вместо анкерных болтов с крюками, когда это возможно. Почему это так?

Удачно заделанный анкерный болт образует в бетоне конус отрыва. На схеме ниже показан этот конус. При формировании конуса отрыва прочность на растяжение распределяется как между анкерным болтом, так и его бетонным элементом, и обычно он спроектирован таким образом, что бетон разрушается до того, как воздействует на анкерный болт.

Однако этот конус отрыва не может образоваться, если связь между анкерным болтом и бетоном не сформирована или нарушена, что приводит нас к различию между болтами с головкой и крючком.

Исследования, сравнивающие два вида анкерных болтов (с головкой и с крюком), показали значительное снижение прочности на вырыв анкерных болтов с крюком по сравнению с болтами с головкой. Прочность на вырыв — это сила, необходимая для вытягивания анкерного болта из его бетонного элемента без существенного повреждения бетона. Прочность на вырыв обычно рассчитывается не для нахождения максимального усилия, необходимого для полного вытягивания анкерного болта из бетона, а для нахождения минимального усилия, необходимого для нарушения связи между анкерным болтом и бетоном.

Расчет прочности на вырыв отличается для анкерных болтов с головкой и крючком. Это происходит из-за внутренней кривизны анкерного болта с крюком, которая в большей степени нарушает связь между анкерным болтом и бетоном при растяжении. Ниже приведены формулы, используемые для определения номинальной прочности на вырыв для обоих типов анкерных болтов.

Анкерный болт с головкой

Номинальная прочность на вырыв = 8 * Площадь несущего элемента * Прочность бетона

Анкерный болт с крюком

Номинальная прочность на вырыв = 0,9 * Прочность бетона * Расстояние от внутреннего края болта до внешнего конца * Диаметр болта Крючковатый анкерный болт может обеспечить. В то время как константа для анкерного болта с головкой равна 8, константа для анкерного болта с крюком составляет 0,9. Кроме того, номинальная прочность на вырыв анкерного болта с головкой должна учитывать только площадь несущего элемента и прочность бетона.
