Конструкция и размеры анкерных болтов (мм)

Металлический анкерный болт является сегодня самым распространенным и эффективным крепежным элементом. Анкер болт изготавливается из высокопрочной легированной стали, надежен и способен выдерживать большие нагрузки. Наиболее популярный – это распорный анкер, принцип его действия основан на распоре механизма болта в теле конструкции. Крепить таким болтом можно к стенам, полу и потолку, главное условие — поверхность должна быть твердой и плотной.

Самое подходящее основание для анкер болта – это бетон, камень и кирпич.

Область применения анкерных болтов обширна. В строительстве их применяют для монтажа бетонных и металлических конструкций, инженерного оборудования; в промышленности анкерами крепят станки; в быту с помощью анкеров вешают светильники, устанавливают дверные и оконные блоки, санитарно-технические приборы, крепят стойки для бытовой техники. Анкерными болтами фиксируют рекламные конструкции и закрепляют спортивные снаряды.

Ассортимент анкерных болтов огромен, они различаются по конструкции, формам и размерам.

Наиболее часто применяются универсальные анкерные болты. Они снабжены гайкой, которая обеспечивает распор механизма болта в конструкции. Установка их очень проста: с помощью дрели или перфоратора в поверхности делается отверстие, вставляется анкер болт, затем до упора закручивается гайка.

Для навешивания на стену тяжелых съемных предметов применяют анкерные болты с крюком.

Потолочный вариант для закрепления светильников и люстр — это анкерный болт с кольцом. С его помощью можно так же закреплять предметы «в растяжку».

Забивные анкерные болты с ударным распором не имеют никаких гаек, расклиниваются ударом молотка.

Для надежного закрепления важно учесть толщину несущей конструкции и правильно подобрать длину, диаметр и количество анкерных болтов.

Анкерный болт – особенности разных видов, как правильно выбрать, крепить и доставать?

Ни одно строительство, ремонтные или другие работы не обходятся без применения крепежных изделий. Одним из них является анкерный болт. Его крепят в несущем основании и используют для удержания какой-либо конструкции. Стоит узнать, каким бывает этот крепеж и как осуществляется монтаж с его помощью.

Что такое анкерный болт?

Строительство, как и другая сфера человеческой деятельности постоянно развивается. В нем появляются новые технологии возведения зданий, реконструкции и реставрации, требующие применения соответствующих крепежных элементов. Производители тоже шагают в ногу со временем, не стоят на месте и вот на свет появился анкер-болт, который не только способен самостоятельно закрепиться в основании, но и выдержать нагрузку конструкции в тонну и более Анкеры могут иметь самую разную длину и диаметр, изготавливаться из нержавеющей стали, алюминия, латуни.

Для чего нужны анкерные болты?

Этот крепежный элемент широко используется в самых разных сферах строительства. С его помощью решают узкие специфические задачи. Анкерные болты для крепления конструкций и оборудования незаменимы там, где используются тяжеловесные строения, а сила направлена на вырывание из стены. Такая оснастка позволяет закрепить цепь или веревку между соседними элементами строения, повесить какое-либо оборудование на стену. Соединение двух различных материалов – бетона и дерева, например, неподвластно привычным гвоздям и саморезам, а анкер отлично справляется с этой задачей.

Конструкция анкерных болтов

Крепежный элемент состоит из двух основных частей. Не распорная часть не участвует в закреплении, а вот распорная или рабочая способна изменять свои параметры для наилучшего сцепления с материалом. Анкерные болты для кирпича будут отличаться от своих собратьев, используемых для работ по газо- и пенобетону, металлу или дереву. Для фиксации оконных рам применяют рамный анкерный болт, а вот изделия из древесины лучше присоединять крепежом с регулируемой высотой. Для предметов особой важности применяется двухраспорный болт, отличающийся большой площадью прилегания к основе.

Клиновой анкерный болт

Этот тип используется при работе с полнотелыми материалами, сжатым, растянутым бетоном. Клиновой анкер имеет вид шпильки, рабочая часть которой заточена под конус. Такая конструкция гарантирует надежное крепление элементов даже с большим размером и весом. Анкер-клин широко применяется в быту, когда на поверхности бетонных или кирпичных стен или потолка требуется закрепить какой-либо массивный предмет, например, шкаф или тяжелую люстру. Такой болт делают из оцинкованной стали, которая придает ему еще большую прочность и надежность.

Втулочный анкерный болт

Это крепежное изделие имеет вид металлической втулки, покрытой насечками в средней части. Один из концов разрезан. Внутри размещается стержень, который с одной стороны имеет вид распорного конуса, а с другой покрыт резьбой и увенчан гайкой и шайбой. Втулочный анкер закрепляется трением и применяется при монтаже лестничных пролетов, поручней, ворот, консолей, кабельных каналов. Его нередко используют для сквозного монтажа, где преобладают узкие пространства, затрудняющие привычные работы. Анкерный болт облегчает монтаж и трудозатраты при установке конструкций.

Цанговый анкерный болт

Этот тип являет собой усовершенствованный втулочный фиксатор, наделенный более сложными конструктивными особенностями. Цанговый анкер обладает продольными разрезами на разжимной гильзе. При монтаже и действии распорного элемента над телом крепежа приподнимаются четыре лепестка, тем самым увеличивая диаметр поперечного сечения. Такая возможность изменять форму рабочей поверхности и обеспечивает качественное сцепление, но в отличие от клинового анкерного болта цанговый уменьшает напряжение в зоне контакта с материалом.

Используется в полом кирпиче и легких разновидностях бетона, но сложная конструкция существенно повышает стоимость изделия, поэтому особым спросом этот вариант не пользуется, разве что в строительстве с привлечением больших инвестиций. Основная область применения – скрытый монтаж в цельных базовых конструкциях. Выполняют такие крепежи из нержавеющей и углеродистой стали.

Забивной анкерный болт

Это простой и часто используемый в строительстве крепеж. Забивной анкер имеет распорную втулку, внутренняя поверхность которой представлена конусом с разрезами. Внутри гильзы прячется клин, который при ударе передвигается внутри полости и распирает втулку. Такие крепежные устройства используются при работах с бетонными конструкциями и цельным кирпичом, а также везде, где создаются высокие распорные усилия. Надежно зафиксировав распорную втулку, рабочий извлекает из нее ударный инструмент и вкручивает шпильку, на которую впоследствии и навешивает фиксируемый предмет.

Виды анкерных болтов

Существуют самые разные виды анкерных болтов, различающиеся по материалу изготовления, конструктивному исполнению, типу обрабатываемых поверхностей. Анкерный болт распорный может быть универсальным, а может предназначаться для решения конкретных специализированных задач:

1. Фундаментный болт, имеющий вид прута с резьбой на одном конце, скрепляет прочные, не хрупкие и не эластичные основания.
2. Болт Молли создан для работ с пустотелыми конструкциями. Его используют для сцепления изделий из гипсокартона, древесноволокнистых плит, пустотных блоков и пустотелых кирпичей.

Различен и вес анкерных болтов, что определяется материалом изготовления. Условно они делятся на малые, средние и крупные. При покупке изделий оптом вес указывается в килограммах за 1000 шт. Чтобы определиться с видом крепежа, необходимо знать его характеристики и разбираться в областях, где применяют то или иное приспособление.

Анкерный болт с гайкой

Простой по своей конструкции крепежный элемент, в комплект которого входит резьбовая шпилька с заточенным под конус нижним концом, распорная втулка, имеющая продольные боковые прорези, и гайка, обеспечивающая фиксацию изделия в посадочном отверстии. Анкер с гайкой помещают в предварительно просверленное отверстие, размер которого соответствует поперечному срезу распорной втулки. Закручивая гайку, рабочий приводит в движение резьбовой элемент – он начинает втягиваться в полость распорной втулки, разжимая ее своим конусообразным наконечником.

Благодаря увеличению диаметра распорной втулки крепеж надежно фиксируется в посадочном отверстии. Гайками оснащают самые разные анкерные болты, различающиеся по длине, диаметру, другим характеристикам. Самое главное – знать, где их использовать, ведь они подходят только для работ с материалами, обладающими плотной внутренней текстурой – тонкими бетонными перегородками, природным камнем, полнотелым кирпичом и так далее.

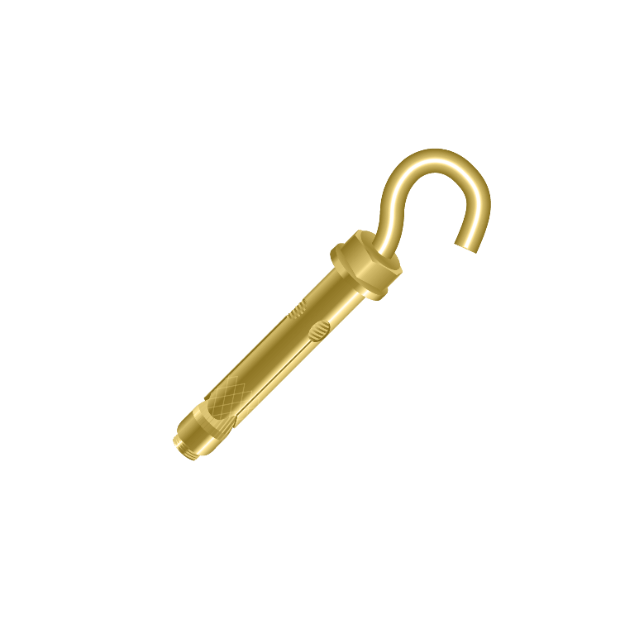

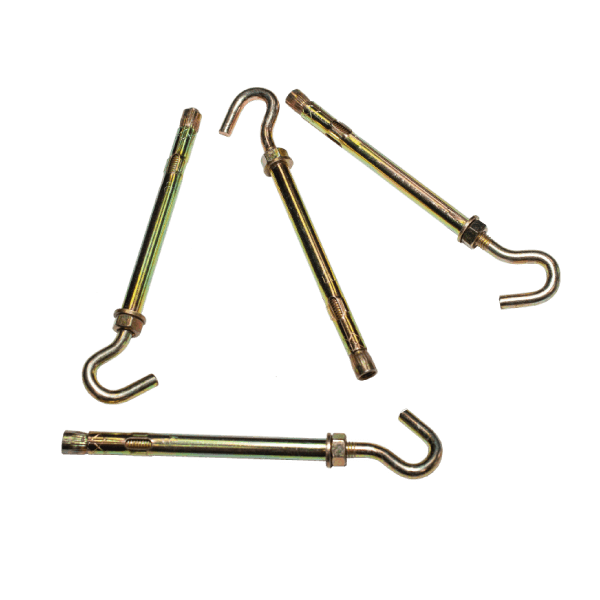

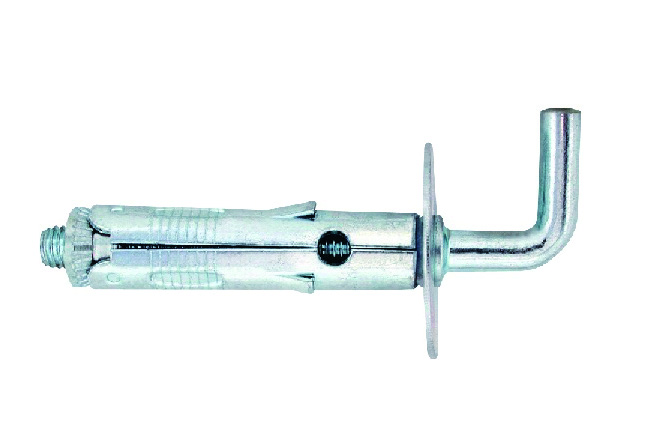

Анкерный болт с крюком

Если требуется повесить на стену торшер, прикрепить нагревательное устройство или любой другой элемент, который без труда можно будет снять, а потом повесить обратно, то без анкера с крюком не обойтись. У этого приспособления на конце имеется зацеп, который как раз и определяет характер монтажных работ. Анкер с крюком тоже оборудован гайкой, располагающейся непосредственно под загнутой частью крепежа. Она обеспечивает разжимание распорной втулки и надежно фиксирует на стене или любой другой поверхности нужный предмет или бытовую технику.

Анкерный болт с кольцом

Нетрудно догадаться, что у такого крепежа на конце расположен не крюк, а замкнутое кольцо. В случае, когда необходимо зафиксировать какой-то трос, цепь, кабель, веревку или канат, выручит анкерный болт такого типа. Он же позволит навесить какой-либо предмет к потолочной конструкции, например, люстру. Анкер с кольцом нередко используют в паре с карабином. В строительстве такой крепеж применяется для сцепления лесов со стенами возводимого здания. Растяжки, элементы коммуникаций и электрических систем – все они требуют применения анкерного болта с кольцом.

Как выбрать анкерные болты?

Вот критерии, по которым следует делать свой выбор:

1. Размер анкерного болта. Необходимо обратить внимание на общий диаметр крепежа и диаметр внутренней шпильки, оценке подлежит и общая длина изделия.
2. Максимальная нагрузка, которую выдерживает анкер-болт. Речь идет о силе, при которой изделие вырывается из материала. Зная нагрузку, которую предстоит выдерживать крепежу, необходимо соизмерить ее с максимальной. Специалисты рекомендуют соблюдать следующее правило: реальная нагрузка не должна превышать 35% от предельной.
3. Материал изготовления изделия. К примеру, в местах с повышенной влажностью можно использовать болты только из нержавеющей стали.
4. Нагрузка на срез. Она перпендикулярна осевой нагрузке на вырыв.
5. Тип крепления. Его определяют в зависимости от того, что и куда планируется крепить.
6. Тип монтажа. Он может быть односторонним и сквозным. Если планируется пробивать материал насквозь, то лучше выбрать разжимной анкерный болт.

Маркировка анкерных болтов

Каждое изделие соответствующим образом маркируется. Непосвященного человека буквенные и цифровые обозначения могут сбить с толку, а вот знающему они помогут с выбором. Анкерный болт для бетона с маркировкой М10 12/45х100 расшифровывается так:

1. М10 – это диаметр резьбы.
2. 12 указывает на то, каким диаметром должно обладать сверло для проделывания отверстия.
3. 45 олицетворяет максимальную толщину фиксируемого материала.
4. 100 показывает, на какую минимальную глубину следует сделать отверстие в обрабатываемом материале.

Как крепить анкерный болт?

Неважно, планируется ли использовать анкерный болт по бетону или другому материалу, соблюдают следующую последовательность действий:

1. Подбирают сверло и сверлят в обрабатываемой поверхности отверстие, диаметр которого должен соответствовать параметрам распорной втулки крепежного элемента.
2. Установка анкерных болтов предусматривает тщательное очищение отверстия от пыли, грязи и кусочков обломившегося материала. Это можно сделать пылесосом, грушей или простым ершиком.
3. Вставить крепеж в полость и слегка забить молотком. Распорная втулка должна плотно сидеть в посадочном отверстии, иначе монтаж будет выполнен некачественно.
4. Разжать распорную втулку, начав затягивать резьбовой элемент.

Как вытащить анкерный болт из стены?

Самый простой способ – попробовать расшатать анкер, выполняя круговые движения. Если известно, что проделанное в стене отверстие имеет запас, то путем проталкивания конусной части глубоко внутрь можно легко извлечь болт из вертикальной поверхности. Тем, кто интересуется, как вытащить анкерный болт, если предыдущие два способа не сработали, можно рекомендовать рассверлить резьбовое соединение гайки со шпилькой, а затем вбить ее поглубже, чтобы она перестала распирать обойму. Это позволит легко вытащить последнюю из стены, а после и сам болт.
