Как крепится анкерный болт: Как правильно установить анкерный болт в стену

Анкерный болт полукольцо, обзор. WikiСтатья.

Анкерный болт с полукольцом является разновидностью универсального металлического крепежа, яркого представителя анкерной техники — анкер-болта. Благодаря конструкции он совмещает крепежный элемент и функциональный в виде полукольца. Таким образом, достаточно использовать лишь один метиз, чтобы осуществить крепление с набором определенных условий и требований.

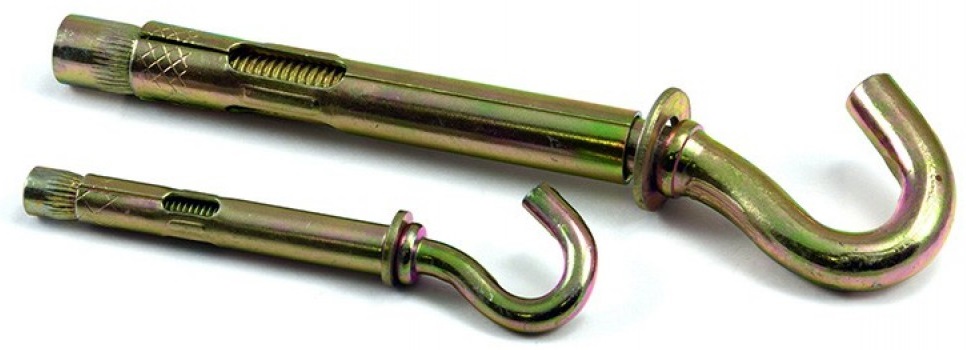

Конструкция и принцип действия анкерного болта с полукольцом/крюком

Анкерный болт с крюком включает в себя шпильку, которая загнута в виде крючка с одной стороны, и имеет резьбу с другой. Также эти анкера комплектуются конусной распорной частью и стальной гильзой. На шпильке между полукольцом и рубашкой идет либо гайка, либо прессованная шайба. Гильза имеет упор в верхней части для более удобной установки.

Каков же принцип работы анкерного болта с полукольцом? Он будет тот же, что и для анкер-болта, заканчивающийся гайкой. Передвижение гайки вдоль стержня по метрической резьбе влечет за собой смещение конусообразной гайки на другом конце изделия, который, в свою очередь, воздействует на лепестки распорной втулки. Под воздействием этого усилия цилиндр деформируется, вживаясь в материал несущего основания.

Важным условием применения анкер-болта является плотная структура рабочего материала основы, куда крепится металлическое изделие. Именно в полнотелых материалах (бетон, природный камень, шлакоблок, полнотелый керамический и силикатный кирпич) работает принцип крепления любого представителя анкерной техники.

• Сила упора. В момент приложения нагрузки возникает сила, которая направлена перпендикулярно продольной оси анкер-болта. Она называется силой упора. Под воздействием этой силы целостность конструкции анкерного болта проверяется на прочность. Согласно законам физики в работу вступает внутренняя прочность всех задействованных элементов. Разрушению анкер-болта противостоит внутренняя сопротивляемость металла, из которого изготовлен крепеж, а материал основания противодействует нагрузкам, которые передаются на него от анкера.


  Чем выше сопротивляемость материала крепежного изделия, тем большие нагрузки нужно приложить, чтобы сломать или согнуть метиз. Чем выше плотность материала основания, тем выше его сопротивляемость к той нагрузке, с которой действует анкер-болт на стенки отверстия.

• Сила трения. В момент приложения нагрузки возникает еще одна сила, которая направлена уже вдоль продольной оси анкер-болта. При этом идет взаимодействие поверхности металлического изделия о внутренние стенки отверстия. Это сила трения, которая противостоит приложенной нагрузке, стремящейся вытянуть крепеж из отверстия.


  Чем выше плотность взаимодействующих материалов, тем больше площадь соприкосновения, а значит и выше сила трения.

ТОП товаров из нашего каталога

Анкеры

Втулочный анкер Кольцо / Полукольцо / Костыль

от 35.4 р.

за уп.

Подробнее

Применение анкерного болта с полукольцом

Нередко в строительстве, капитальном или при возведении зданий для частных лиц, возникает потребность в узле, которое включала бы в себе и надежную фиксацию в несущую конструкцию, и возможность иметь элемент для последующего варианта решения.

Анкерный болт с полукольцом решает сразу две задачи. Ведь чем меньше крепежных изделий, тем ниже затрачиваемая стоимость на составляющие и время для установки. Использование нескольких креплений приведет к потере прочности строительного узла. Отличительная особенность рассматриваемой конструкции анкера является наличие полукольца. Таким образом, к нему можно закрепить канат, трос, веревку, а также другие конструкции, имеющие крюкообразные элементы и тем самым зафиксировать что-то или продолжить узел.

Применение анкер-болта с полукольцом позволяет не только в дальнейшем прикреплять к узлу другие элементы, но и сменять при необходимости на другие. Наличие открытого крюка (полукольца) делает метиз наилучшим решением для крепления тяжелых съемных конструкций.

Где именно применяют анкерные болты?

• при внутренних работах: крепление съемных подвесных конструкций, проводов
• крепление различных тяжелых съемных элементов к фасадам зданий (строительных лесов)
• создание узла при помощи талрепа, прикрепляемого через полукольцо анкер-болта
• замена стропильной системе (если нет возможности установить стропы, то через полукольцо анкер-болта можно выполнить необходимые работы по подъему или перемещению груза

Как проводить анкеровку крепежа?

Установка анкер-болта с крюком, или анкеровка, по сути схожа с монтажом стандартного анкерного болта. Не следует устанавливать анкеры в вертикальные швы каменной кладки или щели бетонного основания.

Существуют рекомендации по min расстояния относительно элементов анкерного узла:

• между осями анкер-болтов — 80
• до края несущего основания — 50
• до заполненного шва — 30
• до незаполненного шва — 50

При монтаже следует обратить внимание на следующие моменты

• контролировать состояние сверл (буров по бетону). Изменение центровки сверла обязательно приведет к увеличению диаметра отверстия. Широкое отверстие не позволит крепежу иметь достаточное сцепление, а значит приведет к ослаблению анкерного узла.
• при продолжительной эксплуатации сверла (бура) стачиваются. Поэтому не следует использовать оснастку после того, как был исчерпан рабочий ресурс. Если диаметр отверстия меньше положенного (рассчитанного), то возрастают нагрузки на анкер — распорке лепестки будут ломаться в процессе анкеровки.
• глубина самого отверстия должна быть через чур большой, чтобы не ослабить материал основания. Как правило, глубину делают больше на один диаметр сверления. На перфораторе этого можно достичь, установив регулируемый упор.

Демонтаж анкер-болта с полукольцом

Ставшим ненужным анкерный узел можно срезать болгаркой или произвести демонтаж.

Для этого необходимо:

• открутить гайку, чтобы ослабить крепление
• вытащить шпильку
• с помощью плоскогубцев подцепить и вытащить гильзу
• если конусообразная гайка не демонтировался вместе с гильзой, то вставить шпильку в отверстие и вкрутить его в оставшихся элемент
• вытащить все из отверстия и заделать шов бетоном

Несмотря на отсутствие внешних деформаций анкер-болта, его повторное использование исключено!

пошаговая инструкция Как правильно закручивать анкерные болты

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий.
Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

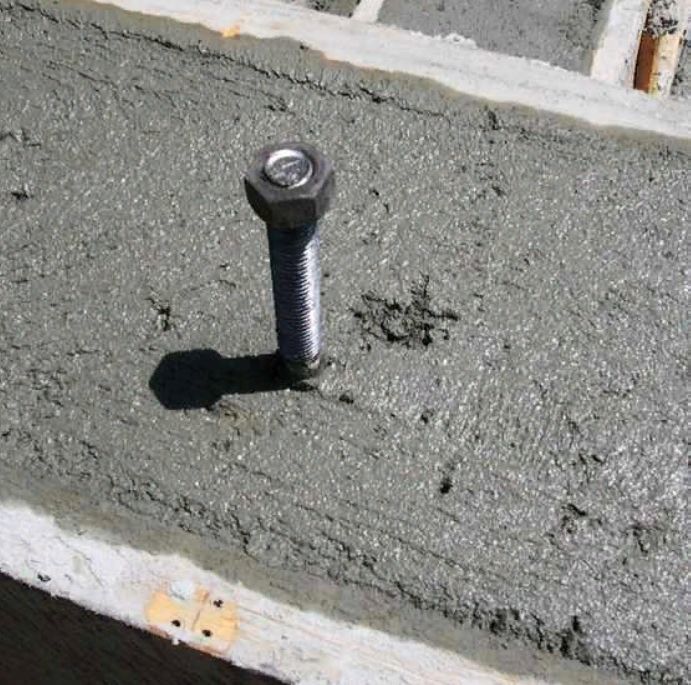

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

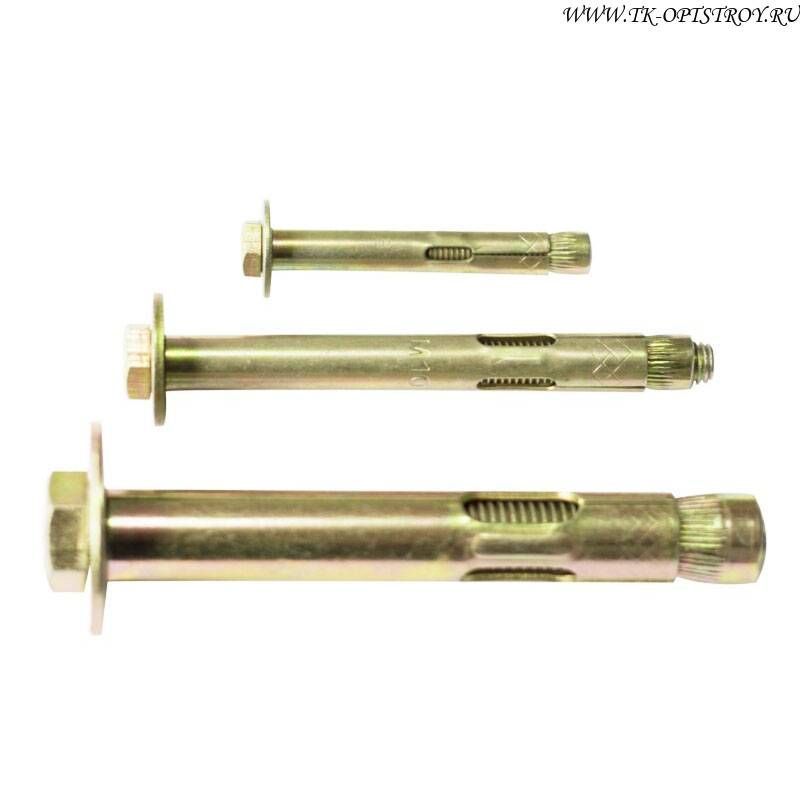

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

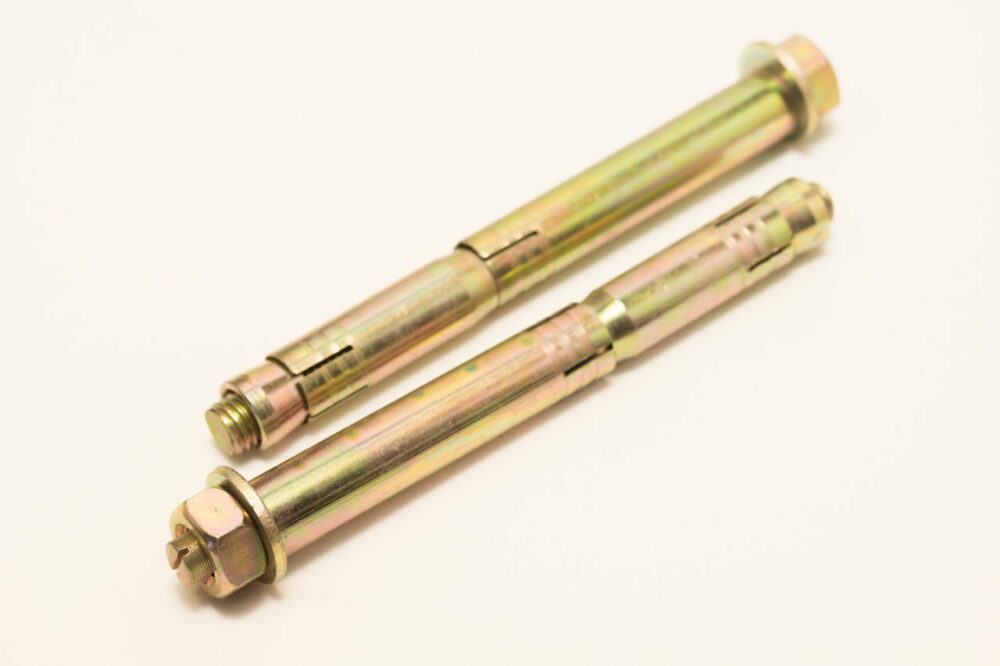

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Большим преимуществом использования является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

• Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
• Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

• М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
• Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
• 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

• выравнивающей силы – от 10,5 до 18,3 кН;
• изгибающего момента – от 5,2 до 25,7 Нм;
• крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

1
Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2
Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

• анкера с загнутой шпилькой – крепят к смонтированному до его заливки бетоном;
• с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
• составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

• съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
• прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
• конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3
Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

• забиваемый;
• клиновой;
• разжимной;
• распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Анкерный болт – особенности разных видов, как правильно выбрать, крепить и доставать?

Соединительные элементы, передающие на бетон нагрузки и поперечные силы.

Соединение колонны с фундаментом[1]

Анкерные болты

используются для соединения структурных и неструктурных элементов к конкретный.[2] Соединение может быть выполнено с помощью множества различных компонентов: анкерных болтов (также называемых крепежными элементами), стальных пластин или ребер жесткости. Анкерные болты переносят разные виды нагрузок: силы натяжения и поперечные силы.[3]

Связь между элементами конструкции можно представить как стальные колонны прикреплен к железобетонный фундамент.[4] Распространенным случаем присоединения неструктурного элемента к конструктивному является соединение между фасадная система и железобетонная стена.[5]

Что такое анкерный болт?

Строительство, как и другая сфера человеческой деятельности постоянно развивается. В нем появляются новые технологии возведения зданий, реконструкции и реставрации, требующие применения соответствующих крепежных элементов. Производители тоже шагают в ногу со временем, не стоят на месте и вот на свет появился анкер-болт, который не только способен самостоятельно закрепиться в основании, но и выдержать нагрузку конструкции в тонну и более Анкеры могут иметь самую разную длину и диаметр, изготавливаться из нержавеющей стали, алюминия, латуни.

Для чего нужны анкерные болты?

Этот крепежный элемент широко используется в самых разных сферах строительства. С его помощью решают узкие специфические задачи. Анкерные болты для крепления конструкций и оборудования незаменимы там, где используются тяжеловесные строения, а сила направлена на вырывание из стены. Такая оснастка позволяет закрепить цепь или веревку между соседними элементами строения, повесить какое-либо оборудование на стену. Соединение двух различных материалов – бетона и дерева, например, неподвластно привычным гвоздям и саморезам, а анкер отлично справляется с этой задачей.

Содержание

• 1 Типы 1.1 На месте
• 1.2 После установки 1.2.1 Механические распорные анкеры
• 1.2.2 Анкеры с подрезкой
• 1.2.3 Связанные анкеры
• 1.2.4 Анкерные болты
• 1.2.5 Пластиковые анкеры
• 1.2.6 Винты Tapcon
• 1.2.7 Пластиковые анкеры
• 1.2.8 Порошковые анкеры

Конструкция анкерных болтов

Крепежный элемент состоит из двух основных частей. Не распорная часть не участвует в закреплении, а вот распорная или рабочая способна изменять свои параметры для наилучшего сцепления с материалом. Анкерные болты для кирпича будут отличаться от своих собратьев, используемых для работ по газо- и пенобетону, металлу или дереву. Для фиксации оконных рам применяют рамный анкерный болт, а вот изделия из древесины лучше присоединять крепежом с регулируемой высотой. Для предметов особой важности применяется двухраспорный болт, отличающийся большой площадью прилегания к основе.

Клиновой анкерный болт

Этот тип используется при работе с полнотелыми материалами, сжатым, растянутым бетоном. Клиновой анкер имеет вид шпильки, рабочая часть которой заточена под конус. Такая конструкция гарантирует надежное крепление элементов даже с большим размером и весом. Анкер-клин широко применяется в быту, когда на поверхности бетонных или кирпичных стен или потолка требуется закрепить какой-либо массивный предмет, например, шкаф или тяжелую люстру. Такой болт делают из оцинкованной стали, которая придает ему еще большую прочность и надежность.

Втулочный анкерный болт

Это крепежное изделие имеет вид металлической втулки, покрытой насечками в средней части. Один из концов разрезан. Внутри размещается стержень, который с одной стороны имеет вид распорного конуса, а с другой покрыт резьбой и увенчан гайкой и шайбой. Втулочный анкер закрепляется трением и применяется при монтаже лестничных пролетов, поручней, ворот, консолей, кабельных каналов. Его нередко используют для сквозного монтажа, где преобладают узкие пространства, затрудняющие привычные работы. Анкерный болт облегчает монтаж и трудозатраты при установке конструкций.

Цанговый анкерный болт

Этот тип являет собой усовершенствованный втулочный фиксатор, наделенный более сложными конструктивными особенностями. Цанговый анкер обладает продольными разрезами на разжимной гильзе. При монтаже и действии распорного элемента над телом крепежа приподнимаются четыре лепестка, тем самым увеличивая диаметр поперечного сечения. Такая возможность изменять форму рабочей поверхности и обеспечивает качественное сцепление, но в отличие от клинового анкерного болта цанговый уменьшает напряжение в зоне контакта с материалом.

Используется в полом кирпиче и легких разновидностях бетона, но сложная конструкция существенно повышает стоимость изделия, поэтому особым спросом этот вариант не пользуется, разве что в строительстве с привлечением больших инвестиций. Основная область применения – скрытый монтаж в цельных базовых конструкциях. Выполняют такие крепежи из нержавеющей и углеродистой стали.

Забивной анкерный болт

Это простой и часто используемый в строительстве крепеж. Забивной анкер имеет распорную втулку, внутренняя поверхность которой представлена конусом с разрезами. Внутри гильзы прячется клин, который при ударе передвигается внутри полости и распирает втулку. Такие крепежные устройства используются при работах с бетонными конструкциями и цельным кирпичом, а также везде, где создаются высокие распорные усилия. Надежно зафиксировав распорную втулку, рабочий извлекает из нее ударный инструмент и вкручивает шпильку, на которую впоследствии и навешивает фиксируемый предмет.

Типы

Тип анкера[1]

На месте

Монтируемый анкерный болт
Самая простая и самая прочная форма анкерного болта — это монолитный болт с заделанным концом, состоящим из стандартного болта с шестигранной головкой и шайбой, 90-образного изгиба или какого-либо кованого или сварного фланца (см. Также Сварка шпилек). Последние используются в бетонно-стальных композитных конструкциях в качестве соединителей, работающих на сдвиг.[6]Другое использование включает в себя анкерные станки к бетонным полам.[7] и зданий к их бетонному фундаменту. Различные обычно одноразовые вспомогательные средства, в основном из пластика, производятся для закрепления и выравнивания монолитных анкеров перед укладкой бетона. Более того, их позиция также должна быть согласована с подкрепление макет.[3] Можно выделить разные типы монолитных анкеров:[3]

• Подъемные вставки: используются для подъемных операций на плоскости или предварительно напряженные ж / б балки. Вставка может быть стержнем с резьбой. Смотрите также Болт (лазание).
• Анкерные каналы: используются в соединения сборного железобетона.[8] Канал может быть горячекатаный или холодногнутый стальной профиль в котором размещен винт Т-образной формы для передачи нагрузки на основной материал.
• Шпилька с головкой: состоит из стальной пластины с приваренными шпильками (см. Также Стержень с резьбой).
• Резьбовые втулки: состоят из трубы с внутренней резьбой, которая закреплена обратно в бетон.

Для всех типов монолитных анкеров механизмом передачи нагрузки является механическая блокировка,[3] то есть закладная часть анкеров в бетонных переходах и приложенная нагрузка (осевая или сдвигающая) через давление подшипника в зоне контакта. В условиях отказа уровень давления в подшипнике может быть более чем в 10 раз выше прочность бетона на сжатие, если передается чистая сила натяжения.[3]Анкеры монолитного типа также используются в кладке, помещаются в стыки мокрого раствора во время кладки кирпича и литых блоков (CMU).

После установки

Установленные анкеры могут быть установлены в любом месте затвердевшего бетона после бурения.[3] Различие проводится по принципу действия.

Механические распорные анкеры

Якорь клиновой
Механизм передачи силы основан на трение механическая блокировка обеспечивается усилиями расширения. Далее их можно разделить на две категории:[3]

• с контролем крутящего момента: анкер вставляется в отверстие и фиксируется приложением заданного крутящего момента к головке болта или гайке с Гаечный ключ. Конкретная подкатегория этого якоря называется клиновой тип
  . Как показано на рисунке, затягивание болта приводит к тому, что клин вдавливается во втулку, которая расширяет ее и заставляет сжиматься относительно материала, к которому он крепится.
• с регулируемым смещением: обычно состоят из расширительной втулки и конической расширительной заглушки, при этом втулка имеет внутреннюю резьбу для приема резьбового элемента.

Анкеры с подрезкой

Механизм передачи усилия основан на механической блокировке. Специальная операция сверления позволяет создать поверхность контакта между головкой анкера и стенкой отверстия, на которой происходит обмен опорными напряжениями.

Связанные анкеры

Механизм передачи силы основан на напряжениях связи, создаваемых связующими органическими материалами. Обе Ребристые стержни и шпильки с резьбой можно использовать, и изменение локального механизма связи может быть оценено экспериментально. В ребристых стержнях сопротивление в основном обусловлено сдвигом бетона между ребрами жесткости, тогда как у стержней с резьбой преобладает трение (см. Также Анкеровка в железобетоне).[9] Связанные анкеры также называют клеевые анкеры

[10] или же
химические анкеры
. Анкерный материал представляет собой клей (также называемый
ступка
[3]) обычно состоящий из эпоксидная смола, полиэстер, или же винилэфир смолы.[1] Характеристики анкеров этого типа с точки зрения «несущей способности», особенно при растягивающих нагрузках, строго зависят от условий очистки отверстия. Результаты экспериментов[3] показал, что снижение емкости составляет до 60%. То же самое относится и к состоянию влажности бетона, для влажного бетона уменьшение составляет 20% при использовании полиэфирной смолы. Другие проблемы представлены поведением при высоких температурах. [11] и ползучий ответ.[12]

Анкерные болты

Механизм передачи силы винтовой анкер основан на концентрированном обмене давлением между винтом и бетоном через поля.

Пластиковые анкеры

Смотрите также: вилка

Винты Tapcon

Винты Tapcon — популярный анкер, обозначающий саморезы

(самонарезающий) саморез по бетону. Винты большего диаметра называются LDT. Для этого типа крепежа требуется предварительно просверленное отверстие — с помощью сверла Tapcon — и затем его вкручивают в отверстие с помощью стандартного шестигранника или бит Филлипса. Эти винты часто бывают синими, белыми или нержавеющими.[13] Они также доступны в версиях для использования на море или в условиях высоких нагрузок.

Пластиковые анкеры

Смотрите также: вилка

Их механизм передачи усилия аналогичен механическим распорным анкерам. К винту, вставленному в пластмассовую втулку, прилагается крутящий момент. При приложении крутящего момента пластик расширяет втулку по сторонам отверстия, действуя как сила расширения.

Порошковые анкеры

Смотрите также: Инструмент с пороховым приводом

Они действуют, передавая силы через механическую блокировку. Эта технология крепления используется при соединении стали со сталью, например, для соединения холодногнутых профилей. Винт вставляется в основной материал через газовый пистолет. Энергия движения обычно обеспечивается за счет сжигания горючего пороха.[14] Вставка застежки вызывает пластическую деформацию основного материала, в котором находится головка застежки, в которой происходит передача усилия.

Виды анкерных болтов

Существуют самые разные виды анкерных болтов, различающиеся по материалу изготовления, конструктивному исполнению, типу обрабатываемых поверхностей. Анкерный болт распорный может быть универсальным, а может предназначаться для решения конкретных специализированных задач:

1. Фундаментный болт
   , имеющий вид прута с резьбой на одном конце, скрепляет прочные, не хрупкие и не эластичные основания.
2. Болт Молли
   создан для работ с пустотелыми конструкциями. Его используют для сцепления изделий из гипсокартона, древесноволокнистых плит, пустотных блоков и пустотелых кирпичей.

Различен и вес анкерных болтов, что определяется материалом изготовления. Условно они делятся на малые, средние и крупные. При покупке изделий оптом вес указывается в килограммах за 1000 шт. Чтобы определиться с видом крепежа, необходимо знать его характеристики и разбираться в областях, где применяют то или иное приспособление.

Анкерный болт с гайкой

Простой по своей конструкции крепежный элемент, в комплект которого входит резьбовая шпилька с заточенным под конус нижним концом, распорная втулка, имеющая продольные боковые прорези, и гайка, обеспечивающая фиксацию изделия в посадочном отверстии. Анкер с гайкой помещают в предварительно просверленное отверстие, размер которого соответствует поперечному срезу распорной втулки. Закручивая гайку, рабочий приводит в движение резьбовой элемент – он начинает втягиваться в полость распорной втулки, разжимая ее своим конусообразным наконечником.

Благодаря увеличению диаметра распорной втулки крепеж надежно фиксируется в посадочном отверстии. Гайками оснащают самые разные анкерные болты, различающиеся по длине, диаметру, другим характеристикам. Самое главное – знать, где их использовать, ведь они подходят только для работ с материалами, обладающими плотной внутренней текстурой – тонкими бетонными перегородками, природным камнем, полнотелым кирпичом и так далее.

Анкерный болт с крюком

Если требуется повесить на стену торшер, прикрепить нагревательное устройство или любой другой элемент, который без труда можно будет снять, а потом повесить обратно, то без анкера с крюком не обойтись. У этого приспособления на конце имеется зацеп, который как раз и определяет характер монтажных работ. Анкер с крюком тоже оборудован гайкой, располагающейся непосредственно под загнутой частью крепежа. Она обеспечивает разжимание распорной втулки и надежно фиксирует на стене или любой другой поверхности нужный предмет или бытовую технику.

Анкерный болт с кольцом

Нетрудно догадаться, что у такого крепежа на конце расположен не крюк, а замкнутое кольцо. В случае, когда необходимо зафиксировать какой-то трос, цепь, кабель, веревку или канат, выручит анкерный болт такого типа. Он же позволит навесить какой-либо предмет к потолочной конструкции, например, люстру. Анкер с кольцом нередко используют в паре с карабином. В строительстве такой крепеж применяется для сцепления лесов со стенами возводимого здания. Растяжки, элементы коммуникаций и электрических систем – все они требуют применения анкерного болта с кольцом.

Как выбрать анкерные болты?

Вот критерии, по которым следует делать свой выбор:

1. Размер анкерного болта
   . Необходимо обратить внимание на общий диаметр крепежа и диаметр внутренней шпильки, оценке подлежит и общая длина изделия.
2. Максимальная нагрузка
   , которую выдерживает анкер-болт. Речь идет о силе, при которой изделие вырывается из материала. Зная нагрузку, которую предстоит выдерживать крепежу, необходимо соизмерить ее с максимальной. Специалисты рекомендуют соблюдать следующее правило: реальная нагрузка не должна превышать 35% от предельной.
3. Материал изготовления изделия
   . К примеру, в местах с повышенной влажностью можно использовать болты только из нержавеющей стали.
4. Нагрузка на срез
   . Она перпендикулярна осевой нагрузке на вырыв.
5. Тип крепления
   . Его определяют в зависимости от того, что и куда планируется крепить.
6. Тип монтажа
   . Он может быть односторонним и сквозным. Если планируется пробивать материал насквозь, то лучше выбрать разжимной анкерный болт.

Маркировка анкерных болтов

Каждое изделие соответствующим образом маркируется. Непосвященного человека буквенные и цифровые обозначения могут сбить с толку, а вот знающему они помогут с выбором. Анкерный болт для бетона с маркировкой М10 12/45х100 расшифровывается так:

1. М10
   – это диаметр резьбы.
2. 12
   указывает на то, каким диаметром должно обладать сверло для проделывания отверстия.
3. 45
   олицетворяет максимальную толщину фиксируемого материала.
4. 100
   показывает, на какую минимальную глубину следует сделать отверстие в обрабатываемом материале.

Механическое поведение

Режимы отказа в напряжении

Анкеры при растяжении могут выйти из строя по-разному:[3]

• Разрушение стали: слабая часть соединения представлена ​​стержнем. Разрушение соответствует разрыву стали при растяжении, как в случае испытание на растяжение. В этом случае бетонная основа может быть неповрежденной.
• Вытягивание: анкер вытаскивается из просверленного отверстия, частично повреждая окружающий бетон. Когда бетон поврежден, разрушение также обозначается как протаскивание
  .
• Бетонный конус: по достижении несущей способности образуется конус. Разрушение определяется ростом трещин в бетоне.[15] Этот вид сбоя типичен при испытании на отрыв. [16][17]
• Разрушение при раскалывании: разрушение характеризуется трещиной раскола, которая разделяет основной материал на две части. Этот вид разрушения происходит, когда размеры бетонного элемента ограничены или анкер установлен близко к краю.
• Разрушение в результате прорыва: разрушение характеризуется боковым растрескиванием бетона вблизи головки анкера. Разрушение такого рода происходит в случае анкеров (преимущественно монолитных), установленных у края бетонного элемента.

При проверке конструкции под конечное предельное состояние, коды предписывают проверять все возможные механизмы отказа.[18]

• Разрушение стали[1]
• Разрушение бетонного конуса[1]
• Отказ вытягивания[1]
• Отказ сквозного соединения[1]
• Отказ продувки[1]
• Ошибка разделения

Режимы разрушения при сдвиге

Анкеры могут выйти из строя по-разному при нагрузке на сдвиг:[3]

• Разрушение стали: стержень достигает предельной текучести, после чего происходит разрушение после развития больших деформаций.
• Кромка бетона: образуется полуконическая поверхность излома от точки опоры до свободной поверхности. Этот тип разрушения возникает для анкера вблизи края бетонного элемента.
• Выдавливание: полуконическая поверхность разрушения характеризует разрушение. Механизм выталкивания для забивных анкеров обычно имеет очень короткие, коренастые шпильки
  .[19] Шпильки, как правило, настолько короткие и жесткие, что под воздействием прямой поперечной нагрузки изгибаются, вызывая одновременное раздавливание перед шипом и образование воронки из бетона позади.

При проверке конструкции под конечное предельное состояние, коды предписывают проверять все возможные механизмы отказа.[18]

• Разрушение бетонной кромки[1]
• Pry-Out отказ[1]

Комбинированное растяжение / сдвиг

При одновременном приложении к анкеру растягивающей и поперечной нагрузки разрушение происходит раньше (при меньшей несущей способности) по сравнению с несвязанным корпусом. В текущих проектных кодах предполагается линейная область взаимодействия.[20]

Группа якорей

Группа из двух анкеров с перекрытием бетонных конусов[21]
Для увеличения несущей способности анкеры собираются в группу, кроме того, это позволяет также организовать соединение, сопротивляющееся изгибающему моменту. Для растягивающей и поперечной нагрузки на механическое поведение заметно влияет (i) расстояние между анкерами и (ii) возможная разница в прилагаемых силах.[22]

Поведение при загрузке службы

Под служебные нагрузки (растяжение и сдвиг) смещение анкера должно быть ограничено. Характеристики анкера (несущая способность и характерные перемещения) при различных условиях нагружения оцениваются экспериментально, после чего орган технической оценки выдает официальный документ.[23] На этапе проектирования смещение, возникающее при характерных воздействиях, не должно быть больше допустимого смещения, указанного в техническом документе.

Поведение при сейсмической нагрузке

Под сейсмические нагрузки и существует вероятность того, что анкер будет временно (i) установлен в трещине и (ii) подвергнут инерционные нагрузки пропорциональна как массе, так и ускорению прикрепленного элемента (вторичная структура

) к основному материалу (
первичная структура
). [2] Условия нагрузки в этом случае можно резюмировать следующим образом:

• Пульсирующая осевая нагрузка: сила, согласованная с осью анкера, положительная в случае выдергивания и нулевая в случае вдавливания.
• Обратная нагрузка сдвига (также называемая «альтернативным сдвигом»): сила, перпендикулярная оси анкера, положительная или отрицательная в зависимости от условного знака.
• Циклическая трещина (также называемая «движение трещины»): первичная структура RC подвергается серьезному повреждению.[24] (т. е. растрескивание), и наиболее неблагоприятный случай для характеристик анкера — это когда плоскость трещины содержит ось анкера, а анкер нагружен положительной осевой силой (постоянной во время циклов трещин).[3]

Исключительное поведение при нагрузках

Исключительные нагрузки отличаются от обычных статических нагрузок своим временем нарастания. Ударная нагрузка связана с высокими скоростями смещения. Что касается соединений стали с бетоном, некоторые примеры включают столкновение транспортного средства с препятствиями, соединенными с бетонным основанием, и взрывы. Помимо этих чрезвычайных нагрузок, структурные соединения подвергаются сейсмическим воздействиям, которые необходимо тщательно обрабатывать с помощью динамического подхода. Например, время подъема при сейсмическом вырыве якоря может составлять 0,03 секунды. Напротив, в квазистатическом испытании 100 секунд можно принять как интервал времени для достижения пиковой нагрузки. Относительно режима разрушения бетонного основания: разрушающие нагрузки бетонного конуса возрастают с повышением скорости нагружения по сравнению со статической.[25]

Как крепить анкерный болт?

Неважно, планируется ли использовать анкерный болт по бетону или другому материалу, соблюдают следующую последовательность действий:

1. Подбирают сверло и сверлят в обрабатываемой поверхности отверстие, диаметр которого должен соответствовать параметрам распорной втулки крепежного элемента.
2. Установка анкерных болтов предусматривает тщательное очищение отверстия от пыли, грязи и кусочков обломившегося материала. Это можно сделать пылесосом, грушей или простым ершиком.
3. Вставить крепеж в полость и слегка забить молотком. Распорная втулка должна плотно сидеть в посадочном отверстии, иначе монтаж будет выполнен некачественно.
4. Разжать распорную втулку, начав затягивать резьбовой элемент.

Как вытащить анкерный болт из стены?

Самый простой способ – попробовать расшатать анкер, выполняя круговые движения. Если известно, что проделанное в стене отверстие имеет запас, то путем проталкивания конусной части глубоко внутрь можно легко извлечь болт из вертикальной поверхности. Тем, кто интересуется, как вытащить анкерный болт, если предыдущие два способа не сработали, можно рекомендовать рассверлить резьбовое соединение гайки со шпилькой, а затем вбить ее поглубже, чтобы она перестала распирать обойму. Это позволит легко вытащить последнюю из стены, а после и сам болт.

Анкерный болт с гайкой М16/20*75. Распорный анкер болт с гайкой 20х75.

Артикул: 101000059

• Диаметр анкера: 20 мм
• Размер резьбы: М16

• Диаметр отверстия: 20 мм

• Нагрузка на вырыв: 7. 7 кН

• Характеристики

Основные размеры

Размер резьбы

М16

Диаметр анкера

20 мм

Длина анкера (гильзы)

75 мм

Толщина прикрепляемого материала

25 мм

Параметры установки

Диаметр отверстия

20 мм

Используемый ключ

24

Эксплуатационные характеристики

Нагрузка на вырыв

7.7 кН

Применяется в материалах

полнотелый кирпич, природный камень, бетон

Общая информация

Материал анкера

углеродистая сталь

Покрытие анкера

желтопассированное гальваническое цинкование

Тип анкера

с гайкой

Производитель

Китай (без бренда)

Вес

169. 116 г

Класс прочности резьбового элемента

5.8

Другие размеры:

• М5/6х25
• М5/6х75
• М6/8х25
• М6/8х40
• М6/8х65
• М6/8х70
• М6/8х85
• М6/8х100
• М6/8х120
• М8/10х40
• М8/10х50
• М8/10х60
• М8/10х77
• М8/10х97
• М6/10х100
• М8/10х125
• М8/10х130
• М8/10х150
• М8/10х180
• М8/10х200
• М8/10х250
• М10/12х60
• М10/12х75
• М10/12х100
• М8/12х100
• М10/12х130
• М10/12х150
• М10/12х180
• М10/12х200
• М10/12х250
• М10/12х280
• М10/12х300
• М10/14х100
• М10/14х120
• М10/14х150
• М10/14х200
• М10/14х250
• М12/16х65
• М12/16х110
• М12/16х150
• М12/16х180
• М12/16х220
• М12/16х250
• М12/16х300
• М16/20х110
• М16/20х150
• М16/20х200
• М16/20х250
• М16/20х300
• М16/20х350
• М16/20х400
• М16/24х200

103,00 за штуку (2 штуки в упаковке)

x 2 шт
= 206,00

Наличие на складе в Санкт-Петербурге

в наличии

1 упаковка

103,00 за штуку (5 штук в упаковке)

x 5 шт
= 515,00

Наличие на складе в Санкт-Петербурге

в наличии

2 упаковки

Анкерные болты: химическое и механическое крепление

Каталог продукции

• GNGroup
• Статьи
• Анкерные болты: химическое и механическое крепление

Подписка

на новости

Укажите ваш e-mail

Никакого спама. Гарантируем.

Выбрать способ, которым конструкция будет крепится к своему основанию — не всегда просто. Благо, существуют достаточно универсальные варианты, которые можно применять в самых различных условиях. В данной статье мы подробно расскажем о разновидностях систем анкерного крепления, как химических, так и механических.

Анкерный крепеж: конструкция и устройство

Если рассматривать понятие анкер в широком смысле — это стержень, состоящий из двух частей, одна часть которой призвана деформировать другую, чтобы закрепиться внутри отверстия настолько плотно, насколько это возможно.

Существует множество различных видов анкеров. Какие-то из них распространены больше, какие-то меньше. Для примера давайте рассмотрим рамные анкеры, признанные наиболее популярными. Вся конструкция представляет собой железную трубку с продольными прорезями, внутри которой находится стержень с головкой под отвертку и резьбой. При повороте шлица, стержень деформирует внешнюю трубку и с помощью нее «закрепляется» внутри отверстия.

По схожему принципу действуют и болтовые анкеры. Однако, они имеют ряд конструктивных особенностей, которые делают такие болты менее популярными. Так, например, при их крепеже рабочая часть может «выдвинуться» на несколько сантиметров и в случае если важны габариты объекты, такие анкеры использовать не рекомендуется.

Следующий тип — болты Молли. Такие анкеры отличаются гайкой, закрепленной на конце трубки , а также 4 прорезями по всей своей длине. Применяются они при работе с листовыми металлами или с пустотелыми стенами. Смысл их работы в том, что сама трубка деформируется в некую Х-образную конструкцию и фиксируется в отверстие.

Также различия могут заключаться и в строение формы головки, которая может принимать форму серьги или крюка. Различаются анкеры и по размеру (начиная с 6 мм и заканчивая 24 мм), а также длиной. Степень деформации не играет серьезной роли в выборе длины анкера, поэтому традиционно более длинные болты применяются для более толстых материалов.

Расчет по приложенным усилиям

Существует два вида нагрузки, оказываемой на анкерный крепеж — тяговая и поперечная. Несмотря на то, что анкерные болты — изделия, не предназначенные для сопротивления вырыванию, очень часто их приходится применять и в подобных условиях. Для того, чтобы увеличить сопротивление анкерного болта делаются дополнительные точек, распределяющие нагрузку на него.

Максимально допустимая нагрузка различается от модели к модели и от производителя к производителю, но всегда она остается равной максимально допустимой нагрузки на сердцевину самого болта. Рассчитывая оказываемую нагрузку, не забудьте учесть и материал, в котором анкер закрепляется. Например, крошащийся бетон может не выдержать нагрузку и тогда анкер просто вырвет из него.

В целом, анкер очень надежный крепеж, способный выдерживать огромные нагрузки. Так, например болт диаметр 6 мм выдерживает нагрузку до 100 кг, а теоретически и еще большую.

Подбираем анкер в зависимости от материалов основания

Материал, в который будет закреплен анкер, также подвергается особой системе необходимых качеств. Самыми главными из них остаются полное отсутствие эластичности и хрупкости, а также высокая твердость самого материала. Самые частые материалы, в которые крепят анкерные болты — бетон и кирпичная кладка. Шлакоблок и подобные ему пустотелые конструкции все же считаются допустимыми, но менее подходящими для монтажа таких крепежей. Однако, для работы с ними и существуют болты Молли, специально созданные для пустотелых конструкций.

Монтаж анкеров в стены из пористого материала (ракушечник, газобетон) категорически запрещен. Болты просто вырвет из него при малейшей нагрузке. Для крепления к таким материалам следует применять химические анкеры.

Принцип их работы весьма прост: в отверстие помещает железная основание, а затем оно прошприцовывается двухкомпонентным клеем, который увеличивается в объеме по мере застывания и плотно фиксирует шпильку внутри. Подобные болты увеличивают общую сопротивляемость материала в несколько раз, что делает крепеж еще более надежным и долговечным.

Крепеж анкера требует определенного внимания. Наиболее критический момент — нормирование момента затяжки. Постарайтесь добиться «золотой середины», ведь недостаточное и избыточное усилия одинаковы вредят надежности будущего крепления. Рекомендуемые усилия и значения деформации принято указывать в документации к креплению. Перед установкой анкера не забудьте промыть отверстия от буровой крошки, образовавшейся там в процессе сверления.

Поделиться ссылкой с друзьями:

Другие статьи

Метизы: их разновидности и технические характеристики

Опытные строители услышав слово “метиз” не всегда могут сказать, что именно это такое, думая что это новое и необычное, не любит эта категория рабочих называть всякими странными словами привычные вещи. А на самом деле, деле никакого секрета в названии нет. Метизом можно назвать огромное количество изделий из металла. Все метизы делятся на два вида: широкого и промышленного пр. ..

Где и как применяются пневматические пистолеты

Технический прогресс быстрыми темпами шагает вперед, и он не обходит стороной сферу строительство. В последнее время можно наблюдать рост популярности на пневматические пистолеты. Чаще всего их используют в производстве, строительстве и при выполнении отделочных работ. Именно поэтому мы решили на примерах рассмотреть, как и где их можно использовать.

Пневматический пистолет при пр…

Химический анкер — преимущества и пременение

В этой статье мы хотели бы вам рассказать о таком материале. как химический анкер. Что же это такое и, как говориться “с чем его едят”. Как только не называют химический анкер: и инжекционной массой, и жидким дюбелем, и вклеивающим анкером. И это далеко не полный перечень всех его обзывательств. Как бы его не называли, в сущности химический анкер представляет собой связующее -…

Установка анкерных болтов в фундамент

//
Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Фундамент болт представляет собой прут, на одном конце которого размещена резьба, а на другом загиб или разветвление. Именно второй конец находится в основании и обеспечивает крепление. Помните, что анкерные болты можно использовать лишь в прочных негибких строительных материалах, таких как кирпич, натуральный камень и железобетон. Большинство фундаментных болтов используются при температуре от -50 до +50 градусов, если же температура выходит за эти рамки, то нужен будет дополнительный расчет конструкции. Выбор типа анкерного болта, как правило, зависит от размера строительной конструкции, типа фундамента, особенностей использования и способа монтажа.

Классификация анкерных болтов

В зависимости от условий эксплуатации, различают конструктивные и расчетные болты. Конструктивные в основном применяются для крепления достаточного массивного оборудования и строительных конструкций для обеспечения устойчивости давлением собственного веса. Они обеспечивают фиксацию уже готовых изделий. Расчетные же болты берут на себя нагрузки, возникающие во время эксплуатации конструкции или оборудования.

За способом установки бывают болты с установкой до заливки фундамента и такие, которые устанавливаются в просверленные отверстия в готовом фундаменте или другом элементе конструкции.

В зависимости от конструкции, выделяют изогнутые болты, болты с анкерной плиткой, составные анкерные болты, съемные, прямые и болты с коническим концом. Изогнутые болты, как правило, применяются тогда, когда нет зависимости между высотой фундамента и глубиной заделки болтов. Они устанавливаются до бетонирования или монтируются в уже готовое основание. Несколько меньшей глубиной установки обладают болты с анкерной плиткой, они используются, когда от этой глубины зависит высота фундамента. Данный элемент служит исключительно для поддержания прочности конструкции, в основном ставится до бетонирования. Для установки методом поворота или надвижки нужны составные болты с анкерной плиткой. Муфту и нижнюю часть данного элемента (шпилька с плиткой) закладывают в основание на стадии бетонирования, а в муфту на всю длину резьбы ввертывается верхняя шпилька. Такой болт фиксирует оборудование и крепится до бетонирования. Для крепления тяжелого оборудования с большими динамическими нагрузками (электротехника, прокатное оборудование) лучше всего подойдут съемные болты. При их установке в фундамент нужно заложить лишь анкерную арматуру, а шпилька уже устанавливается после заливки фундамента в трубу. Для изготовления данного элемента применяют высокопрочную сталь, которая устойчива к разрывам.

Для крепления конструкции с большим уровнем асимметрии рекомендуется выбирать прямые болты на клею (эпоксидном или силоксановом), а также болты, виброзачеканенные цементно-песчаной смесью. Такие болты выдерживают большие нагрузки, их ставят в скважину, просверленную в готовом фундаменте. Распорные болты предназначены в основном для крепления конструкций и оборудования, испытывающие вибрационные и статические нагрузки. Их можно прикрепить с помощью дюбелей или разжимной тяги. Чаще всего данный материал применяется для сантехники, вентиляционных устройств, отделки и облицовки. И, наконец, болты с коническим концом используются для крепления конструкций, которые не выдерживают сильные удары или динамические нагрузки. Их можно прикрепить с помощью цементно-песчаной смеси методом вибропогружения. Данный материал устойчив к коррозии, а также прекрасно держит механическую нагрузку.

Следует знать, что анкер удерживается в фундаменте за счет трех основных рабочих принципов. Прежде всего, это трение, то есть нагрузки, которые воспринимаются анкерным болтом, передаются на материал основания посредством трения тела анкера о материал основания. Для этого нужно наличие распирающей силы, которая может создаваться за счет распора металлической цанги или пластикового дюбеля. Следующий принцип, это упор — нагрузки, которые воспринимаются анкером, компенсируются внутренними силами сопротивления материала излому, возникающими на глубине анкеровки. Также следует отметить такой принцип, как склеивание, то есть нагрузки компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Данный принцип работы характерен для клеевых анкеров, а также закладных деталей без упорных приспособлений и уширения. Большинство анкерных болтов удерживаются в материале основания посредством комбинации описанных выше принципов. Анкерное крепление, как правило, разрушается в самом слабом его месте. Различают такие виды разрушений, как вырыв, излом или пластический изгиб анкера, коррозия, плавление или выгорание анкерного болта.

Установка анкерных болтов в фундамент

Анкерные болты рекомендуется устанавливать сразу после заливки фундамента или несущего основания, пока цемент не застыл.

В первую очередь необходимо изучить план внешних, внутренних стен и входных дверей. Фундаментные болты должны устанавливаться под внешними стенами, соответственно, анкера не нужно ставить в дверных проемах и под внутренними стенами. Далее болты можно погружать в бетон четко по центру будущей стены. Однако не утапливайте их слишком сильно, длина выступающей части должна составлять примерно 5-7 см. Анкерные болты следует располагать по всему периметру стены. Их нужно устанавливать на расстоянии примерно 40 см друг от друга, но так, чтобы они не попадали под дверные проемы. Помните, что болты обязательно должны располагаться строго вертикально, поэтому их можно выровнять с помощью уровня.

Если же Вы будете устанавливать анкерные болты в уже схватившееся основание, то в этом случае следует применить сверление. Однако стоит учитывать, что для сверления посадочного отверстия следует использовать буры или сверла соответствующего диаметра. Во время установки и застывания основания резьбу анкера можно обернуть в целлофан, чтобы избавиться от забот по очистке застывших частиц бетона на болтах. Также чтобы в процессе замерзания основания можно было избежать крена анкерного болта, рекомендуется использовать крепежное устройство, которое прикрепляется к опалубке фундамента на время застывания.

В некоторых случаях анкерный болт устанавливают до заливки фундамента. Тогда болты должны крепиться к арматуре или решетке на металлическую конструкцию, затем заливается раствор. В основном это происходит при строительстве ленточного фундамента. После застывания фундамента анкерный болт может исполнять все свои основные функции.

Анкерный шаблон — E-Z Anchor Bolt Template, Inc.

СВЯЗАННАЯ ЗАЯВКА

Настоящая заявка основана на ранее поданной предварительной заявке Ser. № 60/014,920; подана 10 апреля 1996 г.

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение в целом относится к устройству и способу для облегчения размещения анкерных болтов в залитом бетоне и, в частности, к многоразовому шаблону анкерных болтов для регулируемой подвески анкерный болт в бетонный материал и соответствующий метод для достижения того же самого.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Анкерные болты обычно используются в строительной отрасли для крепления различных частей зданий к бетонному основанию или фундаменту. Например, анкерные болты обычно используются для надежного крепления опорной плиты колонны к бетонному фундаменту. Также принято крепить стены или опорные балки здания к бетонному фундаменту, прикрепляя их к анкерным болтам. Использование анкерных болтов особенно важно при строительстве металлических зданий. В таких случаях необходимо крепить стены и колонны к бетонному основанию с помощью тросов и стержней, прикрепленных к анкерным болтам, а также путем непосредственного крепления к анкерным болтам.

Анкерный болт обычно изготавливается из металла и имеет форму крюка на одном конце. Другой конец анкерного болта обычно имеет резьбу, чтобы к нему можно было прикрепить гайку соответствующего размера. При применении анкерный болт вставляется крюком вниз в бетонный материал до того, как бетон затвердеет. Часть резьбового конца анкерного болта остается выступающей над верхней поверхностью бетонного материала. К резьбовому концу крепятся различные части здания.

При размещении анкерных болтов очень важно, чтобы выступающий конец с резьбой был перпендикулярен бетонной поверхности. Расстояние анкерного болта от края бетона и расстояние, на которое анкерный болт выступает из поверхности бетона, также являются очень важными характеристиками. На самом деле, строительные нормы и правила часто определяют высоту анкерного болта над фундаментом.

В попытке правильно расположить анкерные болты в бетонном фундаменте в уровне техники предпринимались попытки разработать эффективное устройство позиционирования анкерных болтов. Однако для закрепления большинства из этих позиционеров предшествующего уровня техники в бетонной форме и надлежащего положения требуется довольно много времени. Например, патент США. В US 5240224 на имя Адамса описано устройство, которое подвешивает анкерный болт к бетонному материалу. Устройство Адамса требует, чтобы гвозди вбивались через держатель в элемент формы, чтобы закрепить держатель. Кроме того, необходимо соблюдать осторожность при использовании этого устройства, чтобы зажать анкерный болт в удерживающих губках, и два элемента формы должны быть точно параллельны, чтобы использовать это устройство. Все эти факторы делают устройство очень сложным и трудоемким в использовании.

Были разработаны некоторые устройства, которые крепятся к верхнему концу одного элемента формы. Например, патент США. В US-A-5337534, выданном Nasca, показано устройство, которое прикрепляется к верхнему краю одного опалубочного элемента и позволяет анкерному болту свисать с этого устройства в залитом бетоне. Однако это устройство не является регулируемым, чтобы можно было размещать анкерный болт на различных расстояниях от опалубочного элемента. Кроме того, для этого устройства по-прежнему требуется какой-либо гвоздь или другой крепежный механизм для удержания позиционирующего устройства на элементе формы. Даже с гвоздем, забитым в опалубочный элемент и через позиционирующее устройство, устройство все еще остается неустойчивым и легко сотрясается из-за удерживания анкерного болта в вертикальном положении.

Таким образом, в данной области техники существует потребность в многоразовом шаблоне анкерного болта и способе подвешивания обычно расположенного анкерного болта в залитом бетонном материале. Такой многоразовый шаблон и способ анкерного болта позволили бы решить многие проблемы известного уровня техники, и настоящее изобретение в первую очередь направлено на создание такого устройства.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Вкратце настоящее изобретение включает многоразовый шаблон анкерного болта, предназначенный для крепления к одному элементу формы на верхнем и нижнем концах элемента формы. Шаблон состоит из верхней опалубочной пластины, которая входит в зацепление и опирается на верхнюю часть опалубочного элемента. К этой опалубочной пластине прикрепляется страховочный ремень. Крепежная лента предназначена для зацепления с нижним концом элемента формы, тем самым закрепляя шаблон на элементе формы. Соединение между опалубочной плитой и крепежной лентой предпочтительно должно быть регулируемым, чтобы можно было приспособить опалубочные элементы разных размеров.

Захватив опалубочный элемент как за верхний, так и за нижний конец, предпочтительный вариант осуществления настоящего изобретения очень надежно прикрепляет к опалубочному элементу без каких-либо гвоздей или шурупов. В результате шаблон быстро и легко прикрепляется к элементу формы. Кроме того, устройство очень легко снимается с элемента формы после затвердевания бетона. Также важной для настоящего изобретения является дополнительная устойчивость, придаваемая шаблону за счет захвата опалубочного элемента как за верхний, так и за нижний концы.

К опалубке прикреплено средство для подвешивания анкерных болтов ниже уровня залитого бетона. Предпочтительно это средство для подвешивания содержит основной опорный элемент, консольно прикрепленный к опалубочному элементу. Такой первичный опорный элемент проходит от опалубки над зоной заливки бетона.

В предпочтительном варианте осуществления настоящего изобретения этот основной опорный элемент содержит первый основной опорный элемент, прикрепленный консольно к опалубке, и второй основной опорный элемент, параллельный первому основному опорному элементу, а также прикрепленный консольно к плите формы. Для большей конструктивной жесткости первого и второго основных опорных элементов можно прикрепить тонкий стабилизирующий элемент к концам первого и второго основных опорных элементов, не соединенным с опалубочной плитой.

Средство для подвешивания дополнительно предпочтительно содержит вторичный опорный элемент, регулируемо прикрепленный к указанным первому и второму основным опорным элементам. Такой вторичный опорный элемент может содержать два параллельных вторичных опорных элемента, прикрепленных первым концом к первому основному опорному элементу и вторым концом ко второму основному опорному элементу. К этим вторичным опорным элементам с возможностью регулировки прикреплены одна или несколько опорных пластин. Опорная пластина предпочтительно содержит квадратный или прямоугольный элемент, образующий отверстие. Отверстие предпочтительно имеет такой размер, чтобы анкерные болты различных размеров могли проходить через это отверстие.

При работе шаблон анкерного болта крепится к опалубочному элементу, а резьбовой конец анкерного болта вставляется в отверстие опорной пластины снизу пластины так, чтобы резьба анкерного болта выступала вверх из верхней части опорной пластины . Затем на анкерный болт можно навинтить гайку так, чтобы гайка опиралась на опорную плиту, а анкерный болт подвешивался к опорной плите и вливался в залитый бетонный материал.

Таким образом, целью настоящего изобретения является создание шаблона анкерного болта, который можно быстро прикрепить к опалубочному элементу.

Другой целью настоящего изобретения является создание шаблона анкерного болта, который можно отсоединить от опалубочного элемента после использования и повторно использовать в последующих бетонных проектах.

Еще одной целью настоящего изобретения является создание многоразового шаблона анкерных болтов, который захватывает как верхний, так и нижний концы опалубочного элемента, чтобы предотвратить смещение болтов из-за любого сотрясения устройства.

Еще одной целью настоящего изобретения является создание многоразового шаблона анкерного болта, полностью регулируемого в отношении расстояния, на котором анкерный болт располагается от опалубочного элемента, и регулируемого в отношении положения анкерного болта в поперечном направлении по длине опалубочного элемента. .

Еще одна цель многоразового шаблона анкерного болта, раскрытого в настоящем документе, состоит в том, чтобы предоставить шаблон анкерного болта, который можно регулировать для размещения анкерного болта по отношению к поверхностно-залитому бетонному материалу.

Другие цели, признаки и преимущества настоящего изобретения очевидны специалистам в данной области техники. Более полное понимание изобретения будет получено при рассмотрении подробного описания, изложенного ниже, в сочетании с прилагаемыми чертежами, которые кратко описаны ниже.

ПОДРОБНОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Настоящее изобретение можно лучше понять со ссылкой на следующие чертежи. Чертежи не обязательно выполнены в масштабе, вместо этого акцент сделан на четкой иллюстрации принципов настоящего изобретения. Более того, одинаковые ссылочные позиции обозначают соответствующие части на нескольких видах.

РИС. 1 показан вид сбоку в разрезе многоразового шаблона анкерного болта.

РИС. 2 представляет собой вид с торца в разрезе многоразового шаблона анкерного болта.

РИС. 3 представляет собой вид сбоку в разрезе многоразового шаблона анкерного болта в процессе работы, когда он захватывает опалубочный элемент и подвешивает анкерный болт в залитом бетонном материале.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ВАРИАНТА ВАРИАНТА

Предпочтительный вариант многоразового шаблона анкерного болта 10 показан на фиг. 1. Предпочтительный вариант осуществления 10 состоит из опалубочной пластины 11, соединенной с крепежной лентой 12. Опалубочная пластина 11 и крепежная лента 12 изображены на фиг. 1, как соединенный барашковой гайкой 13. Однако изображенная барашковая гайка 13 не является единственным средством для крепления опалубочной пластины 11 к крепежной ленте 12. Подразумевается, что любое подходящее средство крепления включено в настоящее изобретение. Как лучше всего показано на фиг. 2, крепежная лента 12 предпочтительно представляет собой более тонкий элемент по сравнению с опалубочной пластиной 11. Кроме того, крепежная лента 12 имеет удлиненную прорезь 14, проходящую вертикально вдоль большей части длины ее самой длинной стороны. Благодаря прорези 14 барашковая гайка 13 может быть ослаблена, и весь крепежный ремень 12 может перемещаться относительно опалубочной плиты 11 по желанию. Это скользящее движение позволяет регулировать расстояние между нижней поверхностью 16 крепежной планки и верхней поверхностью 17 опалубочной плиты, чтобы приспособиться к различным монтажным ситуациям.

В настоящем изобретении фактические размеры крепежной ленты 12 и опалубочной пластины 11 могут варьироваться в широких пределах. Например, может быть желательным иметь широкую крепежную ленту (не показана), равную по ширине опалубке 11. Однако, чтобы свести к минимуму стоимость материалов и изготовления, настоящее предпочтительное воплощение многоразового шаблона анкерного болта 10 представляет собой как показано на фиг. 2.

Опорная пластина 11 и фиксирующая лента 12 могут быть изготовлены из любого достаточно жесткого материала. Например, подойдет алюминий, оцинкованный металл или жесткий пластик. Элементы предпочтительного варианта 10 выполнены из металлического материала.

Как показано на фиг. 1, шаблон 10 анкерного болта дополнительно состоит из двух удлиненных основных опорных элементов 18, 19. Первый основной опорный элемент 18 показан на ФИГ. 1, прикрепленной к опалубке 11 на проксимальном конце 21 основного опорного элемента 18. Второй основной опорный элемент 19, как лучше показано на ФИГ. 2, параллельна первому основному опорному элементу 18, а также соединена с опалубочной пластиной 11 на проксимальном конце 22 второго основного опорного элемента 19. Для крепления первого основного опорного элемента 18 и второй основной опорный элемент 19к опалубке 11. Примерами подходящих способов крепления являются сварка, винты или даже клей в зависимости от материала, выбранного для изготовления элементов шаблона 10. Основные опорные элементы 18, 19 предпочтительного варианта 10 привариваются к формовочная плита 11.

В предпочтительном варианте, показанном на РИС. 1 и 2, первый и второй основные опорные элементы 18, 19 выполнены в виде удлиненных прямоугольных цилиндров с продольными прорезями 23, 24, прорезанными по всей их длине. Опять же, настоящее изобретение не предназначено для ограничения такой формой. Однако такая конфигурация обеспечивает плоскую поверхность для крепления основных опорных элементов 18, 19.к другим элементам шаблона 10.

Поверх первого основного опорного элемента 18 и второго основного опорного элемента 19 установлен узел 26 подвески на болтах. Этот узел 26 подвески в основном состоит из двух параллельных вторичных опорных элементов 27, 28. Как показано в предпочтительном варианте осуществления, вторичные опорные элементы 27, 28 представляют собой прямоугольные цилиндрические элементы, аналогичные по форме первичным опорным элементам 18, 19. Второстепенные опорные элементы 27, 28 также имеют продольные пазы 29., 30 разрезать по всей длине. Хотя это и не ограничивается такой конфигурацией, формирование основных опорных элементов 18, 19 и вторичных опорных элементов 27, 28 снижает стоимость изготовления шаблона 10 для анкерных болтов. Кроме того, как описано выше, конкретная конструкция, показанная на ФИГ. 1 и 2 обеспечивают широкие возможности регулировки, а также обеспечивают плоскую поверхность для крепления.

Второстепенные опорные элементы 27, 28 расположены перпендикулярно основным опорным элементам 18, 19и иметь такой размер, чтобы они перекрывали расстояние от первого основного опорного элемента 18 до второго основного опорного элемента 19, как показано на фиг. 2. Как лучше всего показано на фиг. 1, вторичные опорные элементы 27, 28 не опираются непосредственно на первичные опорные элементы 18, 19. Вместо этого вторичные опорные элементы 27, 28 надежно прикреплены некоторыми соответствующими средствами к распорным пластинам 31, 32 на каждом конце вспомогательные опорные элементы 27, 28. Распорные пластины 31, 32 представляют собой прямоугольные элементы той же ширины, что и первичные опорные элементы 18, 19.и длиной, выбранной изготовителем, чтобы соответствовать расстоянию между первым вторичным опорным элементом 27 и вторым вторичным опорным элементом 28. Длина разделительных пластин 31, 32 не имеет решающего значения для настоящего изобретения.

Обе распорные пластины 31 и 32 предпочтительно должны ограничивать отверстия 33, 34 в их центральных частях. Через эти отверстия 33, 34 могут быть вставлены барашковые гайки 36, 37 так, чтобы они выступали под распорными пластинами 31, 32. Затем гайки навинчиваются на барашковые гайки 36, 37, и весь узел 26 подвески болта монтируется с возможностью скольжения на основные опорные элементы. 18, 19. Затянув барашковые гайки 36, 37, человек может надежно закрепить узел 26 подвески болта на первичных опорных элементах 18, 19. Однако может потребоваться заменить барашковые гайки 36, 37 другим подходящим средством крепления. модификация предназначена для включения в настоящее изобретение.

Вдоль верхней поверхности вспомогательных опорных элементов 27, 28 предпочтительно установлены две опорные пластины 41, 42. Количество опорных пластин не имеет решающего значения для настоящего изобретения. Хотя это и не ограничивается настоящей конфигурацией, опорные пластины 41, 42, изображенные на фигурах, имеют по существу прямоугольное основание 43 и прикрепленный к нему элемент 44 манжеты. На каждой стороне базового блока 43 предпочтительно должны быть отверстия, через которые могут проходить барашковые гайки или другие крепежные приспособления. Аналогично креплению всего узла подвески болта 26 к основным опорным элементам 18, 19., опорные пластины 41, 42 могут быть с возможностью регулировки прикреплены своим базовым блоком 43 к вторичным опорным элементам 27, 28. Барашковые гайки вставляются через отверстия в базовом блоке 43, а затем на барашковые гайки навинчиваются самостопорящиеся гайки. . Затем вся опорная пластина 41 устанавливается с возможностью скольжения на вспомогательные опорные элементы 27, 28, позволяя барашковым гайкам проходить в пазы 29, 30, как показано на фиг. 1.

Размер элемента 44 муфты может быть таким, чтобы через него могли проходить анкерные болты различных размеров. Однако предпочтительно изготовить несколько элементов 44 буртика для использования с одним и тем же многоразовым шаблоном 10 анкерных болтов, чтобы размер каждого элемента 44 буртика соответствовал размеру анкерного болта определенного размера. Таким образом, пользователь шаблона 10 для анкерных болтов может менять местами элементы 44 буртика разных размеров для размещения анкерных болтов разных размеров. Однако используемый элемент буртика 44 должен быть достаточно узким, чтобы гайка анкерного болта, навинченная на выбранный анкерный болт, не проходила через отверстие в элементе буртика 44.

Хотя это и не требуется для настоящего изобретения, на ФИГ. 1 показан наклонный стабилизирующий элемент 46, состоящий из двух прямоугольных элементов, прикрепленных к каждому основному опорному элементу 18, 19 на дистальном конце 47, 48 каждого основного опорного элемента 18, 19. Этот стабилизирующий элемент 46 придает большую жесткость всему шаблону анкерного болта. 10, и ограничивает боковое перемещение узла 26 подвески болта вдоль основных опорных элементов 18, 19.

На фиг. 3 показан предпочтительный вариант шаблона 10 для анкерных болтов в действии. В конкретном использовании, показанном на фиг. 3 поверхность 51 грунта определяет канаву 52, в которую залит бетонный материал 53. Над поверхностью земли 51, а также поддерживающий бетон 53, находится опалубочный элемент 54. Материал, из которого изготовлен опалубочный элемент 54, не имеет значения для настоящего изобретения. Как отмечалось выше, шаблон 10 анкерного болта крепится к опалубочному элементу 54, позволяя верхней поверхности 17 опалубочной пластины опираться на верхнюю часть опалубочного элемента 54. поверхность элемента формы 54. Когда верхняя и нижняя поверхности элемента формы 54 надежно сцеплены, как показано на фиг. 3, барашковую гайку 13 можно затянуть. Таким образом, опалубочная пластина 11 и крепежная полоса 12 не могут перемещаться из своих положений на опалубочном элементе 54. Кроме того, из-за прорези 14 в крепежной полосе 13 размер опалубочного элемента 54 не важен.

Перед тем, как бетонный материал 53 был залит в форму, анкерный болт 56 был пропущен через элемент буртика 44 опорной плиты 41. Затем на анкерный болт 56 была навинчена гайка 57 анкерного болта. Таким образом, анкерный болт 56 был подвешен к основным опорным элементам 18, 19 по существу перпендикулярно этим основным опорным элементам 18, 19. Затем бетонному материалу 53 дали заполнить канаву 52 и подняться на верхнюю часть опалубочного элемента 54.

После затвердевания бетона 53 гайку 57 анкерного болта снимают с анкерного болта 53. Затем ослабляют барашковую гайку 13, крепящую шаблон 10 к элементу опалубки 54. Когда нижняя поверхность 16 крепежной ленты 12 освобождается от нижнего конца опалубочного элемента 54, весь шаблон 10 анкерных болтов можно снять с опалубочного элемента 54 и использовать повторно.

Специалисту в данной области должно быть очевидно, что в предпочтительный вариант осуществления, описанный выше, можно внести множество вариаций и модификаций без существенного отклонения от принципов настоящего изобретения. Предполагается, что все такие варианты и модификации включены сюда и входят в объем настоящего изобретения, как указано в следующей формуле изобретения.

​Лучший крепеж для шлакоблоков — системы крепления бетона

Крепление к золе
Блокировать


Шлакоблок — популярный строительный материал, используемый во всем мире.
мир для многих типов
от легких до тяжелых приложений. это
прочный, довольно легкий и может использоваться во многих строительных проектах,
в том числе прикрепляя полоски обшивки. Шлакоблок, также известный
как CMU и блочная стена, не является дорогостоящим по сравнению с другими
строительные материалы.

Важно знать, что популярная танкетка
анкер должен использоваться в твердых бетонных приложениях, таких как
как крепление к бетонной стене. Клиновые анкеры должны
никогда не используйте в блочной стене или любом пустотелом основном материале.


Зола
Блок иногда может быть сложным для крепления:


• Он полый, хрупкий и непостоянный
• Удерживающая способность зависит от качества
  шлакоблок
• Значение вытягивания изменяется в зависимости от
  качество и количество раствора, закладываемого в швы между шлакоблоками
  блокировать


Бурение в
шлакоблок


При сверлении шлакоблока для размещения
бетонный анкер, перфоратор должен использоваться с
сверло с твердосплавным наконечником. Сверление в твердое тело
сечения не создает много проблем при использовании биты по кладке.
Ударная дрель легко просверлит отверстие в шлаке
блокировать. Если пилотное отверстие просверлено в области полого
сечения, внутри может произойти растрескивание. Это происходит потому, что кончик
бита по каменной кладке подходит слишком близко к внутреннему неподдерживаемому краю
блока КМУ. Это может привести к выдуванию конусообразной секции,
оставляя меньше материала для захвата бетонного крепежа.
Как только это произойдет, удерживающая сила
бетонный крепеж и бетонный анкер уменьшатся.

Место крепления

Во многих случаях расположение анкеров в кладке должно быть правильным
отверстиями в приспособлении, прикрепленном к шлакоблоку. В этом
случае не так много выбора в расположении
бетонное крепление. Крепление в сплошную секцию
обычно позволяет добиться наилучшего крепления шлакоблока по сравнению
к использованию полой части этого основного материала. Миномет
стык может быть отличным местом для размещения анкерной кладки, но
удерживающие значения снова будут зависеть от качества и количества строительного раствора в
соединение. При выборе кладочного крепежа для наружных работ
проекты, нержавеющая сталь должна быть рассмотрена для лучшей ржавчины
сопротивление. Кроме того, нержавеющая сталь доступна в различных классах.


Типы
Лучшие крепежи для шлакоблоков


• Расширение –
  тип расширения
  анкер можно использовать в сплошных сечениях и растворных швах с
  большой успех как для тяжелых, так и для легких условий эксплуатации.

  При использовании в полом сечении удерживающие значения этого типа
  анкер будет зависеть от количества оставшегося основного материала
  в который расширяется распорный анкер.
• Шуруп по бетону –
  кладка
  винт или кран, нарезает резьбу в основном материале и может
  использоваться во всех трех разделах. Удерживающие свойства бетона
  винты полностью зависят от качества основания
  способность материалов к нарезанию резьбы.
  В полом профиле это
  Важно помнить, что бетонный шуруп, или кран,
  должны быть заделаны в основной материал не менее чем на
  1”. Кладочные винты можно найти с помощью шестигранника
  головка или крестообразная головка.
• Сквозной болт –
  просверлить отверстие по ширине
  шлакоблока с помощью пластинчатой ​​шайбы и гайки с одной стороны и
  гайка и шайба со стороны крепления.

  Этот способ крепления и просверленное отверстие, вероятно,
  дает наилучшие наиболее последовательные значения владения и легко выполняется, если оба
  стороны шлакоблока доступны.
• Эпоксидная смола –
  конкретный
  можно использовать метод крепления эпоксидной смолой, который обеспечивает отличную фиксацию
  прочность.
  Отлично выдерживает виброударные нагрузки.
  Приложения. Сетчатая трубка должна использоваться вместе с
  резьбовой стержень, гайка и шайба. Использование экранной трубки с
  эпоксидная смола допускает два способа крепления в полом профиле
  из шлакоблока. Первая техника через
  Адгезионная прочность эпоксидной смолы. Вторая техника достигается за счет
  ключевое действие эпоксидной смолы после затвердевания в трубке экрана и полости
  внутренняя стена из шлакоблока.

Типы распорных анкеров для бетонных блоков


Втулочные анкеры Втулочные анкеры – имеют превосходную фиксацию
значений в блоке и может использоваться во всех трех разделах
шлакоблок с хорошим успехом. Они просты в использовании;
поставляются предварительно собранными и бывают различных диаметров и
длина соответствует большинству приложений крепления шлакоблоков.
Втулочные анкеры можно найти в различных головках.
стили желудя, шестигранной головки, плоского креста и
круглый.


Анкеры лаг щита – были использованы
на протяжении многих лет может применяться во всех областях шлакоблока.
Анкеры для лаг-щитов бывают короткими или длинными.
Короткая версия используется в очень твердом базовом материале.
Более длинная версия хороша тем, что базовый материал мягче.
или, может быть, имеет меньшее качество. Входят анкеры лаг-щита
диаметры от 1/4” до 3/4”.


Single Expansion — превосходная внутренняя застежка для массива
отрезок шлакоблока нельзя использовать в дупле
раздел, потому что вся удерживающая сила исходит из одного источника и
длина расширения минимальна. Болт надо покупать
отдельно с национальными грубыми нитями.
Одинарный распорный анкер имеет диаметры от 1/4” до 3/4”.


Двойное расширение – отличное крепление как для
полая или сплошная часть шлакоблока и хорошо работает в
более мягкий основной материал. Двойной распорный анкер расширяется
по всей длине анкера, что делает его идеальным для применения
где основной материал вызывает подозрения.
Для каждого двойного распорного анкера требуется
можно использовать болт с крупной национальной резьбой, приобретаемый отдельно.
Двойной распорный анкер поставляется в шести
диаметры от 1/4” до 3/4”.


Анкер с крепежным винтом – лучше всего использовать в
твердая часть шлакоблока, потому что она требует
дно отверстия, которое будет использоваться для правильной установки и расширения.
Анкер с крепежным винтом должен быть установлен с помощью
инструмент настройки. Для правильной установки анкер должен располагаться напротив
твердый основной материал, когда молоток ударяет по установочному инструменту.
Использование анкерного болта в дупле
раздел можно сделать с помощью специального
установка анкера с полым крепежным винтом
инструмент производства Greenlee.
Анкеры с машинным винтом бывают диаметром № 6, № 10,
1/4″, 5/16″, 3/8″, 1/2″, 5/8″ и 3/4″.


Анкер привода молота – есть
легкий анкер, который можно использовать в твердом
секция и полая секция, если осталось достаточно основного материала
после завершения процесса бурения. Анкеры с молотковым приводом
просты в использовании и поставляются в комплекте с гвоздем и корпусом анкера
предварительно собран. Головной стиль молота
приводные анкеры имеют грибовидную головку размером около 1/2 дюйма.
поперек, что делает его идеальным для приложений, где пуловер вызывает беспокойство.
После того, как гвоздь установлен в анкерном корпусе молотка
забивной анкер, анкер нельзя снять, не срезав
глава. Анкер с молотковым приводом выпускается двух диаметров 3/16 дюйма.
и 1/4” и различной длины для разной толщины
материал крепится к шлакоблоку.


Каждый из
лучшие крепежные детали для анкеров для бетонных блоков требуют специальных
шаги установки.


Хотя точная инструкция по установке конкретного анкера
можно найти в инструкциях производителя, следующие общие
шаги для установки:

1. Просверлить отверстие в золе
   блочный или растворный шов с помощью перфоратора с
   долото с твердосплавным наконечником, соответствующее стандартам ANSI. Убедись, что
   сверло имеет правильный диаметр для анкера
   установлены.
   Размер сверла для втулки
   анкера и анкерного молотка равен диаметру
   устанавливаемого анкера.
   Женский тип
   для анкеров необходимо просверлить отверстие, равное внешнему
   диаметр, а не указанный диаметр.
2. После завершения бурения
   вычистить отверстие
   удалите всю пыль и мусор с помощью проволочной щетки, сжатого воздуха или пылесоса.
   Вставка
   анкер в предварительно просверленное направляющее отверстие в золе
   блокировать и расширять по мере необходимости.
3. Бетонные шурупы и тапкон нуждаются в отверстии
   для сверления в кирпичной кладке меньшего, чем обозначенный диаметр.
   На упаковке всех шурупов для кладки будет указан наилучший размер просверленных отверстий.
   отверстие для использования.

16 июня 2020 г. Майк Писторино

Последние сообщения

• Выполняйте работу правильно с первого раза, используя лучшие анкеры для каменной кладки. Каменщик
  …

  читать дальше

  24 ноября 2020 г. Майк Писторино

• Крепление к золе
  Блокировать

  Шлакоблок
  …

  читать дальше

  16 июня 2020 г. Майк Писторино

• Якорь мужской или женский?

  Якоря-женщины потребуют определения якоря, а затем поместят его.
  …

  читать дальше

  21 февраля 2019 Майк Писторино

Анкеровка металлических конструкций | Анкерные системы для бетона

9 марта 2018 г. | Стальной каркас 101

Важность крепления металлического здания к фундаменту невозможно переоценить.

Прочность и безопасность стального здания зависят от прочного фундамента с идеально выровненными соединениями. Если фундамент или соединительные болты повреждены, вся конструкция становится менее стабильной.

Точность металлических зданий

Одним из достоинств сборных стальных конструкций является тщательность их изготовления. Стандарты заводского контроля качества гарантируют, что каждый элемент стального каркаса соответствует строгим спецификациям и допускам.

Следовательно, точный характер стального здания не оставляет места для ошибок фундамента или проблем с системой крепления бетона.

Избегайте дорогостоящих ошибок в фундаменте

Ошибки, допущенные в размещении или качестве анкеров фундамента, не только обходятся дорого, но и могут быть смертельными . Неправильно залитый фундамент и некачественно установленные соединения могут привести к повреждению зданий или даже разрушению конструкции.

Ничто не заменит первоклассную основу. Никогда не экономьте на бетонных работах! Выберите надежного профессионального подрядчика по бетону с опытом работы с металлическими строительными комплектами.  Невозможно переоценить важность хорошего подрядчика по фундаменту!

Как правило, подотчетность выглядит следующим образом:

• Владелец здания обязан нанять инженера-бетонщика для проектирования соответствующего фундамента под здание.
• Бетонщик несет ответственность за заливку плиты и правильное размещение анкерных болтов.
• Монтажник каркаса берет на себя ответственность следить за тем, чтобы размеры фундамента и болтовые соединения были правильными до подъема стали. Если это самостоятельный проект, то вы, как владелец, несете ответственность за обеспечение безошибочности фундамента до начала возведения каркаса.

Если только генеральный подрядчик не осуществляет надзор за всем проектом, ответственность за все дорогостоящие ошибки и задержки несет владелец здания. Перепроверьте все!

Слишком ранняя заливка фундамента – еще одна ошибка, которую иногда допускают новички в строительстве из стали. Удивительно, как много людей звонят нам, чтобы сказать, что у них уже есть плита такого-то размера, и они хотят заказать металлический строительный комплект для сборки на ней.

Анкеровка стального здания с помощью J-образных болтов

Для правильной фиксации металлического здания в фундамент вставляются соединительные болты. Эти болты должны быть точно установлены в опалубке фундамента перед заливается бетон.

RHINO не рекомендует использовать химические анкерные болты или другие соединители, устанавливаемые после затвердевания бетона.

Проекты стальных зданий RHINO требуют J-образных болтов, установленных в бетонном фундаменте для максимально прочного соединения. Изогнутая форма j-образных болтов увеличивает сопротивление и предотвращает смещение болтов по мере отверждения фундамента.

Планы анкеровки металлического здания

Ваш поставщик металлоконструкций должен предоставить планы анкерных болтов для инженера по фундаменту и подрядчика. На этих планах показано количество и расположение анкерных болтов. Никогда не отклоняйтесь от планов расположения анкерных болтов.

Производитель металлоконструкций определяет тип, диаметр и количество анкерных болтов. Однако инженер-бетонщик определяет длину болтов, исходя из условий грунта, плиты и местных строительных норм. (В отраслевых стандартах указано, что длина должна как минимум в двадцать раз превышать диаметр болта.)

Некоторые поставщики металлоконструкций взимают с покупателя дополнительную плату за чертежи анкерных болтов. RHINO предоставляет три полных комплекта чертежей системы анкеровки бетона с каждым заказом без дополнительных затрат.

Имейте в виду, что не все металлические строительные системы одинаковы. Эти различия могут повлиять на конструкцию фундамента. Внешние размеры фундамента могут варьироваться от системы к системе.

Например, в некоторых системах наружная обшивка опирается непосредственно на плиту. Фундамент должен иметь «корыто» для размещения панелей. RHINO использует систему базового угла, которая устраняет необходимость формирования фундаментных каналов.

Спецификации анкерных болтов

Правила и положения, регулирующие установку анкерных болтов, различаются в зависимости от места. Определение ваших местных строительных норм и правил должно быть вашим первым шагом в любом строительном проекте.

Однако есть несколько правил, которые универсальны для металлических конструкций:

• Все несущие колонны должны крепиться к фундаменту минимум четырьмя анкерными болтами.
• Диаметр всех соседних анкерных болтов не должен превышать ¼ дюйма.
• Размещение анкерных болтов должно точно соответствовать плану фундамента. Инженер-конструктор должен утвердить любые изменения в письменной форме .
• Для точного размещения анкерных болтов следует использовать шаблон.

Анкерные болты

• должны располагаться в пределах ½ дюйма друг от друга по высоте.
• Все болты должны быть установлены в пределах допуска 1/16” от утвержденного места.
• Все анкерные болты должны быть установлены перпендикулярно фундаменту точно под углом 90°.

Тщательно проверяйте и перепроверяйте бетонные формы и расположение анкерных болтов перед заливкой бетона!

Если вы будете следовать местным строительным нормам, спецификациям производителя, квалификации инженера по фундаменту и рекомендациям OSHA, ваше стальное здание будет гордым и прочным на долгие годы вперед.

Наборы стальных конструкций RHINO

Если у вас есть дополнительные вопросы о том, как закрепить металлическую конструкцию, позвоните специалистам компании RHINO Steel Building Systems. Наши специалисты по металлоконструкциям успешно провели тысячи клиентов на каждом этапе процесса строительства металлоконструкций.

Позвоните в RHINO по номеру 940.383.9566 прямо сейчас, чтобы получить дополнительную информацию и быструю и дружелюбную цитату .

Tagged анкеровка металлического здания, анкеровка стального здания анкеровка металлического здания анкеровка стального здания, крепление металлического здания к фундаменту, установка анкерных болтов на металлическом здании крепление стального здания к фундаменту, установка анкерных болтов на стальном здании , наконечники для металлических зданий, J-образные болты для металлических зданий, наконечники для стальных фундаментов, J-образные болты для стальных зданий

Анкерный грунт | JLC Online

Глиняные плиты или подоконники служат переходом от бетонных работ к деревянному каркасу и крепят дом к фундаменту. Когда в начале 1990-х годов я начал приезжать на строительную площадку подростком, мы закрепили наш отстойник с помощью 1/2-дюймовых литых анкерных болтов, расположенных на расстоянии 8 футов от центра. Для его крепления требовались только стандартные шайба и гайка. Это изменилось для нас в начале 2000-х годов, когда строительные нормы и правила в нашем районе были обновлены, чтобы соответствовать требованиям сейсмической зоны, и стали требоваться анкерные болты, расположенные на расстоянии 60 дюймов от центра, с пластинчатыми шайбами ​​3x3x1/4 дюйма. С тех пор в коде было распознано несколько других вариантов, и мы попробовали их все, чтобы выяснить, какой из них наиболее эффективен для нас.

Альтернативы анкерным болтам

Основные предписывающие требования R403.1.6 в Международных жилищных кодексах (IRC) 2015 и 2018 годов предусматривают использование анкерных болтов диаметром не менее 1/2 дюйма. Эти болты должны входить в бетон на 7 дюймов и располагаться на расстоянии не более 6 футов от центра. В сейсмических зонах эти основные требования применяются с добавлением пластинчатых шайб размером 3 дюйма. Однако во всех случаях строительные нормы и правила также допускают использование «утвержденных анкеров или анкерных лент, расположенных на необходимом расстоянии для обеспечения эквивалентного крепления анкерным болтам диаметром 1/2 дюйма».

В течение ряда лет мы использовали анкеры Simpson Strong-Tie MASAP, которые считаются одобренной заменой анкерных болтов с 3-дюймовыми квадратными шайбами. Это казалось хорошей альтернативой корректировке компоновки балок, опирающихся на болты. Они легко крепились к панельным бетонным формам, и нам не пришлось беспокоиться о расположении балок. MASAP расположен на краю стены фундамента и охватывает край осадка. Это размещение имеет то преимущество, что мы можем установить грязевой порог прямо на наших привязанных линиях макета — долгожданное изменение по сравнению с выравниванием анкерных болтов, для точного выполнения которого требуется время. Допустимые отверстия для анкерных болтов в грязевом грунте не могут быть увеличены более чем на 1/16 дюйма, и поэтому нам часто приходилось немного перемещать грязевой порог, чтобы разместить анкерные болты, и грязевой порог оказывался за пределами линии.

С помощью ремней MASAP мы использовали пороховой инструмент Hilti, чтобы прикрепить отстойник к бетону на наших меловых линиях. Это держало его на месте, пока мы не прибили ремни. Мы использовали ремни MASAP почти 10 лет, прибивая их либо с помощью пистолета с принудительной посадкой, либо вручную. Честно говоря, это было утомительно, и нам нужно было закрепить пластины на месте с помощью Hilti, чтобы они не двигались, когда мы прибиваем анкеры. Еще одним недостатком является то, что MASAP создавали зазор между грязевым порогом и краевой балкой, которая опирается на него. Учитывая все обстоятельства, мы в конечном итоге вернулись к анкерным болтам, почувствовав, что они чище и проще в использовании.

Чтобы выровнять осадок с помощью анкерных болтов, автор прикладывает доску к болтам и отмечает каждый из них.

Затем он подтягивает доску к своей меловой линии, измеряет расстояние и просверливает отверстия.

Приведение в действие анкерных болтов

Иногда мы заказываем наши фундаментные работы, но обычно мы формируем и заливаем фундамент самостоятельно. Я намечаю расположение болтов до укладки бетона, и моя задача состоит в том, чтобы исключить любую посадку каркаса на болты или пластинчатые шайбы. Большая часть нашего каркаса имеет 24 дюйма по центру, поэтому размещение болтов составляет 48 дюймов по центру и приземляется между балками или стойками. Я использую AnchorMates от Simpson Strong-Tie, чтобы удерживать болты на месте. Эти держатели для болтов изготовлены из нейлонового пластика и хорошо держатся в течение долгого времени, поэтому они более чем окупают себя. (Мы использовали один и тот же набор в течение последних двух лет.) Хотя это и не обязательно, ярко-синие держатели также дают инспектору возможность что-то увидеть, и в целом они позволяют нам иметь дело с одной вещью меньше во время заливки.

Выравнивание грязевого порога может быть сложной задачей, но за прошедшие годы мы разработали несколько хороших процессов. Самая важная часть — правильно подобрать основу. Я описал наш процесс фундамента в серии из двух частей «Создание фундамента стволовой стены», 13 февраля, и мы регулярно освещаем его в Instagram на @awesome framers.

Работая в сейсмической зоне D2, автор должен использовать 3-дюймовые квадратные плоские шайбы на анкерных болтах. Чтобы сэкономить время, он затягивает гайки ударной храповиком, стараясь не пережать гайки, так как бетон вокруг болта может треснуть. Правило состоит в том, чтобы посадить гайку, а затем затянуть ее на пол-оборота.

Чтобы выровнять грязевой подоконник с нашими меловыми линиями, мы кладем доску подоконника рядом с анкерными болтами, центрируем квадрат с помощью болта и проводим линию поперек доски. Болты не всегда идеально вертикальны, поэтому вам нужно смотреть на основание болта. Когда места отмечены, мы сдвигаем доску обратно к меловой линии и измеряем расстояние от основания болта до края доски. Затем мы отмечаем это расстояние на доске и сверлим отверстия. Самое большое отверстие, которое мы можем просверлить для болта диаметром 5/8 дюйма, составляет 11/16 дюйма.

Дело о сверлении
Некоторые из нас, строителей в Instagram, говорили о том, чтобы полностью отказаться от анкерных болтов и засверлить их после заливки бетона. Есть несколько доступных вариантов, которые подходят для этой цели в нашей сейсмической зоне: мы использовали клиновые анкеры Simpson Strong-Bolt 2 (или аналогичные от других производителей) и винтовые анкеры Titen HD. Оба варианта разрешены в качестве альтернативы закладным анкерным болтам, но есть некоторые оговорки.

Идея сверления постфактум может показаться на первый взгляд более медленным методом, но у нее есть определенные преимущества:

• Сверление постфактум означает, что нам никогда не придется перемещать элемент каркаса или делать надрезы. Многие заменители фундамента не думают о каркасе; они просто устанавливают болты на расстояние, указанное на чертежах. Это означает, что когда мы закладываем наш фундамент, мы иногда все равно срезаем анкерные болты и сверлим для Titens.

Кайл Дэвис из Pioneer Builders затягивает анкер Titen HD.

• Нам не нужно даже думать о расположении болтов при формировании фундамента.
• Грязевая глина может быть идеально установлена ​​на линии, и никакие отверстия не будут слишком большими, поскольку размер отверстия для анкера точно такой же, как размер анкера.

Засверливаемые анкеры зависят от вашей способности предварительно просверливать бетон и арматуру. Одним из вариантов является небольшая коронка. Идя по этому пути, вы должны начать с обычного твердосплавного сверла для бетона, и как только вы наткнетесь на арматуру, переключитесь на коронку, как показано здесь … и затем снова переключитесь на сверло по бетону, как только вы свободны от арматуры. Это медленно идет, чтобы констатировать очевидное.

Слева: стандартная двухгранная твердосплавная перфораторная коронка только для сверления бетона. Справа: 4-гранный твердосплавный инструмент Diablo Rebar Demon, который просверливает как бетон, так и арматуру. Что обычно убивает стандартную коронку при контакте с арматурой, так это тепло, выделяемое при ударе молотком по стали. Diablo сильно нагревался во время использования; вы можете видеть, что хвостовик этого Diablo стал синим. Но он выдержал и продолжал прорезать бетон и сталь.

Тем не менее, у сверления постфактум есть несколько минусов:

• AHJ (власть, обладающая юрисдикцией) может не разрешить его в качестве единственного метода прикрепления.
• При сверлении можно задеть арматуру. Сверление арматуры может занять много времени, даже если вы используете мое любимое сверло для резки арматуры Diablo Rebar Demon.
• Даже если вы не заденете арматуру, просверлить 8 дюймов в бетоне будет медленнее, чем просверлить один только глинистый осадок.

Конечно, самым важным фактором является стоимость:

• A неоцинкованный 5/8 дюйма. х 10 дюймов. анкерный болт стоит мне около 1,50 доллара или 15 долларов за 10.
• Десять 5/8 дюйма. х 10 дюймов. Клиновые анкеры Strong-Bolt 2, купленные в Интернете, стоят около 30 долларов (fastenersplus.com).
• Десять 5/8 дюйма. х 10 дюймов. Титены стоят 60 долларов в Интернете (также от FastenersPlus).

Учитывая эту стоимость, для нас лучше всего подходят 5/8-дюймовые литые анкерные болты, расположенные на расстоянии 48 дюймов от центра стен нашего подполья. Для стен гаража мы используем клиновые анкеры Strong-Bolt 2. Причина разницы в том, что мы строим стены гаража на полу, а затем опускаем их на место с помощью вилочного погрузчика. Попытка надеть их на отлитый на месте анкерный болт представляет собой огромную проблему, когда мы можем увеличить размер нашего отверстия всего на 1/16 дюйма.

Если бы я строил только на перекрытиях, я бы полностью перешел на клиновые анкеры. Их использование позволило бы нам обшить все стены перед их установкой, а также иметь возможность идеально посадить их на фундамент перед установкой анкеров. Это избавило бы нас от огромного количества работы по лестнице.

Что такое анкерные болты? (с изображением)

`;

Анкерные болты представляют собой цилиндрические крепежные детали, которые используются для соединения объектов и элементов конструкций с бетоном. Их можно использовать для всего: от удержания дома до его фундамента до крепления тяжелого промышленного оборудования к заводскому цеху. Многие производители изготавливают эти болты, и существует несколько различных стилей, доступных для различных применений. При правильной установке они образуют очень прочное и надежное соединение, которое прослужит десятилетиями. Анкерные болты можно приобрести в некоторых хозяйственных магазинах и у строительных компаний, а также у производителей.

Классическая версия представляет собой литой анкерный болт. Эти болты вставляются в бетон, пока он еще влажный, при этом резьбовая часть торчит вверх. Когда бетон затвердевает, болт устанавливается на место, и предметы можно привинтить с помощью гайки, которая соединяется с резьбовой частью. Эти болты часто используются в новых строительных проектах, где хорошо известно расположение стен и других элементов, которые необходимо соединить с фундаментом.

Другой тип представляет собой болт, который вставляется в бетон после его схватывания. Для этих болтов требуется просверленное отверстие, и их можно закрепить на месте с помощью эпоксидной смолы или с помощью клина, который расширяется, удерживая болт при его затягивании. Для дооснащения и подобных задач эти болты могут быть очень полезны, хотя важно правильно их установить, иначе они могут выйти из строя, иногда катастрофически.

Когда в строительстве используются анкерные болты, строитель обычно должен соблюдать местные строительные нормы и правила, которые определяют размер болтов и необходимое расстояние между ними. Цель состоит в том, чтобы распределить нагрузку конструкции по нескольким точкам, уменьшив нагрузку на любой конкретный болт или любую заданную область бетона. Инженер или архитектор может рассчитать соответствующие напряжения и нагрузки, чтобы убедиться, что болты расположены правильно.

Основным недостатком этих болтов является то, что после того, как они вставлены на место, их нельзя снять, не выбив секцию бетона отбойным молотком. В ситуации, когда болты являются важными элементами конструкции, это обычно не является серьезной проблемой, но может быть проблемой, когда анкерные болты используются для крепления тяжелой техники. Например, если фабрика перестраивается для производства чего-то другого, старые крепежные детали могут мешать.
