Как правильно установить анкерный болт с гайкой

05.12.2014

Анкерный болт с гайкой это качественный крепеж для надежной фиксации бытовых и производственных элементов. Так как на такой вид крепежа действует большая нагрузка, его конструкция позволяет противостоять ей. Для этого в анкерном болте есть такие составные части как распорная шпилька, втулка и гайка. По названию шпильки понятна технология использования анкерного болта.

Закручивая гайку, создается давление на шпильку, которая входит во втулку и распирает ее. Шпилька изготавливается методом литья, что позволяет ей выдерживать нагрузки несравнимые с теми, с которыми справляются другие виды крепежа.

Для того, чтоб выбрать анкерный болт с гайкой нужно знать, какую нагрузку будем возлагать на него. И уже после этого покупать предназначенный для этого крепеж. Все крепежные болты имеют соответствующий ГОСТ, так что выбрать подходящий не составит труда. Купить крепеж можно в интернет-магазине samorez.net.

Анкерный болт можно использовать для крепления в полнотелых твердых материалах: бетоне, природном камне, цельном кирпиче и т. п. Только правильный монтаж анкерного болта может обеспечить его надежную службу. Итак, как правильно установить анкерный болт.

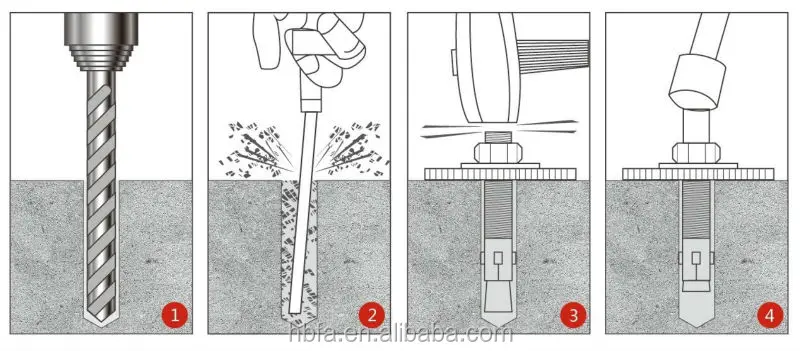

Для начала подбираем бур под диаметр втулки и засверливаем с ее помощью материал, в который будет крепиться анкер. Втулка должна входить в отверстие плотно и не болтаться в нем до начала монтажа.

После того, как отверстие просверлено, не торопитесь в него вставлять анкерный болт. Для начала, нужно извлечь мусор, оставшейся в отверстии. Крошки и пыль могут создать определенную проблему анкерному крепежу. Сделать это лучше всего с помощью бытового или строительного пылесоса.

Обычно, анкерный болт вставляется в отверстие, на него монтируется устройство, а затем закручивается гайка. Это не совсем верное решение. Так как часто, навешенный на болт груз создает помехи при закручивании гайки и существует вероятность того, что гайка не докрутится до конца. То есть анкер будет установлен не по правилам, что может вылиться в большие проблемы. Лучше всего воспользоваться другим способом. Вставить анкер в отверстие, докрутить гайку до конца и тем самым распереть крепеж. После, гайку можно открутить, повесть на болт то, что мы хотим смонтировать и закрутить ее.

Анкерный болт это надежный крепеж практически для любого материала. Для удобства работы с ним можно использовать электроинструмент.

20 04 ’23

Как открутить шестигранный болт без шестигранника

Часто возникает такая проблема, когда болт под шестигранник оказывается сорванный, и выкрутить его ключом не представляется возможным. Причинами возникновения такой проблемы могут быть эффект прикипания, смещение скрепляемых деталей, чересчур сильное…

27 04 ’23

Фундаментные болты

Область применения фундаментного болта, также как и других разновидностей такого крепежа, огромна. Конечно, в быту применить такой болт практически невозможно. А вот в строительстве, фундаментный болт незаменим.
Герой нашей статьи используется в …

12 04 ’23

Такелажный крепеж.

Талрепы

Такелажный крепеж (грузовые) – это приспособления для установки и подъема грузов различного веса и размеров. Область применения его достаточно широка: промышленность, строительство, судоходство, погрузочно-разгрузочные работы, при сооружении конструк…

08 04 ’23

Такая разная гайка

С гайкой многие знакомы с детства. Особенно те из нас, кто рос в СССР. Никаких Lego в наше время не было, и мы довольствовались конструкторами, которые выпускала советская промышленность. Хотя, многие считают, что те конструкторы превосходят датскую …

Анкерный болт — разновидности, применение и особенности монтажа анкеров по бетону

Анкерный болт (от нем. Anker — якорь) – это крепежный элемент, соединяющий объекты с бетоном. Он универсален и применяется как в промышленности, в быту, и надежно прикрепит любой объект к полу, стене или на потолке. Анкеры могут использоваться для всего – от прикрепления строения к его фундаменту до установки тяжелого промышленного оборудования к полу на фабрике.

В нашем каталоге можно купить анкерные болты разных видов. Каждый тип имеет свои собственные преимущества, размеры, и функции. Также делятся по типу установки. Болт состоит из 2 основных частей: само основание и крепежный элемент (гайка, кольцо или крюк). Чаще всего встречается болт с гайкой, так как ее можно закрутить на болт с помощью обычного гаечного ключа.

При  надлежащей установке они образуют прочную и долговечную связь объекта с поверхностью. Такие болты можно приобрести как в строительных магазинах, так и у производителя напрямую.

Преимущества анкерных болтов

• Обеспечивают надежную, долгосрочную фиксацию.
• Их очень легко устанавливать на любую поверхность.
• Рассчитаны на довольно большой вес и давление конструкции.

Анкерные болты по типу установки

Классический тип – это анкеры, вставляющиеся на месте. Эти болты вставляются в бетон, пока он еще не засох, резьбовой частью наружу. Когда бетон засыхает, болт остается внутри, и объекты могут быть закреплены к нему гайкой, накручивающейся на резьбу. Они часто используются в новых строительных проектах, когда известно расположение стен и других элементов, которые нуждаются в присоединении к фундаменту.

Другой тип – это болт, который устанавливается в бетон после того как он засохнет. Такие болты требуют просверленного отверстия, и их можно закрепить на месте с помощью эпоксидной смолы или же анкер сам закрепится с помощью распорок, если это предусмотрено конструкцией. Для строительства и подобных задач этот вид болта может быть очень полезен, но очень важно установить их правильно, иначе вся конструкция может быть неустойчивой, что может привести к плачевным последствиям.

Виды анкеров

Клиновый анкерный болт

Является одним из самых востребованных видов крепежных элементов из-за своей прочности, стойкости к коррозии и легкости монтажа. Клиновый болт вставляют в отверстие на 1,2 сантиметра шире, чем клиновый элемент и на 16 мм глубже, чем длина самого болта. После того как болт будет вставлен, открывается клиновый механизм и распирает отверстие для надежного закрепления болта.

Гильзовый анкерный болт

Гильзовый болт имеет внешнюю оболочку, которая раздвигается и закрепляет его крепко в отверстии. После установки в отверстие его оболочка раздвигается на 4,5 сантиметра. Такой вид анкерного болта хорошо подходит для работы с бетонными или кирпичными поверхностями.

Забивной анкерный болт

Такие болты очень крепкие и устанавливаются с помощью молотка. Болт вставляется в отверстие, просверленное на ширину болта и на него крепят шайбу и гайку. За распорку втулки отвечает специальный механизм, по которому нужно ударить, чтобы активировать механизм. Болт нужно вставить в отверстие и ударить по нему молотком, чтобы открыть распорки.

Анкерный болт с гайкой

Такой болт подходит для кирпича, бетона и бетонных блоков. Длинные анкеры подойдут для мягких материалов. Просверлите отверстие на 3 см глубже, чем длина болта, поместите болт в отверстие, закрутите гайку на болт и затяните ее.

Анкерный болт с крюком

Это самый обычный болт, но вместо гайки у него установлен крюк. Обеспечивает удобство при работе с навесными конструкциями. Гайка также стоит у изголовья болта и выступает лишь как регулятор распорной втулки, обеспечивающий надежное крепление конструкции к поверхности. Одно из главных преимуществ такого типа – это то, что закрепленный объект можно снять когда вам угодно.

Анкерный болт с кольцом

На его верхней части установлен крепеж в форме кольца или, иногда, полукольца. В то время как принцип его работы такой же, как и у болта с крюком. Однако, этот болт не сам закрепляет конструкцию а объекты крепятся на кольцо, а сам болт – это опорная точка. На нем удобно крепить навесные объекты, различные цепи и тросы.

Двухраспорный анкерный болт

Рекомендуемые товары

Ошибка получения цены товара «Анкерный болт 16*75 мм»

У такого типа распорочные клинья расположены в двух местах: в основании и в изголовье для уменьшения воздействия вибрации и лучшего закрепления. Анкер с двойным расширением устанавливается в отверстие на 3 см глубже длины болта, затем в него вставляется стальной болт и закручивается. После установки болта в анкер, если он плотно закреплен, раскрываются 2 части распорочных клиньев. Он имеет сильный хват из-за чего его можно использовать в мягких материалах и устанавливать на него очень тяжелые конструкции.

Как правильно использовать анкеры

Если вы собираетесь прикреплять необходимый объект к стене, полу или потолку, сделанному из кирпича, бетона или гипсокартона, анкерный болт лучший крепеж, который поможет вам это сделать. Есть много видов анкерных болтов, некоторые из которых должны быть установлены во влажный цемент, а другие — после того, как бетон засохнет. Проконсультируйтесь с профессионалами СтройМашСервис, если вы хотите выбрать подходящие анкерные крепежи для вашего проекта.

Подготовка

Сначала нужно определить размер болта и крепежного элемента, которые будут удерживать все, что вы будете прикреплять к поверхности. Болты стоит выбирать такие, чтобы они выдерживали необходимую нагрузку, но размещать их слишком близко друг к другу нельзя, поскольку это может повредить поверхность.

Факторы, влияющие на прочность, включают в себя вес, который должен выдерживать болт, силу напора на болт и температуру, в которой он будет находиться. Существуют различные типы анкерных болтов, подходящие для разного рода работ.

Выберите подходящий болт в соответствие с вашими целями

Определитесь с областью и моментом установки болта. Собираетесь ли вы устанавливать его в еще не засохший или в уже затвердевший бетон. Если необходимо, проделайте отверстие поверхности с помощью дрели или шило. Для гипсокартона предпочтительнее шило, чтобы избежать затупления сверла и повреждения поверхности.

Однако, при установке в поверхность из бетона кирпича или другого камня стоит воспользоваться сверлом по камню. Для установки болта в гипсакартон нужно проделать отверстие диаметром немного меньше чем диаметр болта.

Установка

Поместите анкер в отверстие. Если понадобится, вбейте его молотком. Он должен плотно прилегать к стенкам отверстия.Вкрутите болт в резьбовой вал анкера и сразу затяните его. Распорки анкера должны раскрыться и вцепиться в материал, не дав болту выскочить.

Инструменты, которые могут вам понадобиться:

• Молоток
• Отвертка
• Дрель
• Шило
• Сверло по камню

Как вытащить анкерный болт из бетона

Анкерные болты обычно закрепляются в бетоне. Чтобы удалить анкерный болт из бетона, все, что нужно, это выкрутить болт из анкера. Изредка возникают проблемы с упрямыми крепежами, которые не хотят откручиваться; в таком случае придерживайтесь представленной ниже инструкции.

Шаг 1

Подберите торцевой ключ по размеру гайки болта. На многих болтах размер напечатан сверху шляпки.

Шаг 2

Выверните болт из бетона с помощью ключа. Если он заржавел, смажьте его маслом, соляркой, бензином или антифризом и дождитесь, пока жидкость впитается. После того как она впитается, попробуйте ключ еще раз.

Шаг 3

Если болт упрямится и не выходит, стоит попробовать съемник. Присоедините съемник к дрели и поместите на болт. Просверлите бетон до основания болта. Вытащите болт с помощью плоскогубцев.

Шаг 4

Вставьте шило в отверстие. Дайте шилу несколько резких ударов молотком, пока оно не прорежется до основания. Уберите части болта с помощью плоскогубцев.

Шаг 5

Если ни один из предыдущих методов не помог, отпилите шляпку болта болгаркой. Отшлифуйте или вырежьте верх болта так, чтобы он находился ниже поверхности бетона. Удалите мусор и залейте отверстие бетоном.

Заключение

При работе с анкерными болтами в строительстве, работник должен соблюдать строительные нормы, включающие размер болтов и необходимое расстояние между ними. Цель установки заключается в том, чтобы распределить нагрузку конструкции равномерно по всем точкам, уменьшая нагрузку на каждый отдельный болт или участок бетона. Инженер или архитектор должны рассчитать производимое давление и нагрузку, для того чтобы удостоверится, что болты будут установлены правильно.

Главный недостаток этих болтов это то, что, после установки, их нельзя вытащить, не выбив кусок бетона. В ситуации, когда болт является лишь дополнительным элементом конструкции эта проблема не так важна, но это становится помехой, когда болты закрепляют тяжелое промышленное оборудование. Если завод, например, переоснащается для производства других предметов, старые болты могут сильно помешать.

Советы и подсказки Strike Anchor

Купить Strike Anchor

Для многих семей трапеза на свежем воздухе – лучшее времяпрепровождение в теплую погоду. Приготовление еды на гриле, приглашение друзей и семьи присоединиться к ним и отдых на солнце (или под звездами) создают прекрасные воспоминания.

Во время ужина на свежем воздухе и обмена историями за столом сам стол может усилить впечатление. Заливка бетонной плиты во дворе и установка красивого деревянного стола для пикника создают еще более приятную атмосферу для трапезы на свежем воздухе. Установка стола для пикника таким образом — отличный проект для всей семьи, чтобы сделать его своими руками вместе. Для установки стола для пикника в бетоне и подобных случаях часто используются ударные анкеры.

Запорный анкер

Запорный анкер — это крепеж, используемый для облегченного крепления в бетоне. Их нельзя использовать в других кладочных материалах. Эти анкеры включают корпус из углеродистой стали и приводной штифт из закаленной углеродистой стали.

Запорный анкер устанавливается в бетон путем забивания штифта посередине анкера.

Как установить распорный анкер

1. Подготовить материалы и инструменты

• Для установки анкера необходимо просверлить отверстие в бетоне. Делать это следует с помощью перфоратора и сверла с твердосплавными напайками.
• Ударная дрель должна быть установлена ​​в режим удара и вращения. Ударное движение разрушает бетон, а вращение долота удаляет пыль из отверстия.
• Использование вращательного сверла не обеспечит требуемый допуск отверстия, необходимый для установки анкера. Не используйте эти упражнения для этого проекта.

2. Спланируйте отверстие

• Диаметр отверстия, которое необходимо просверлить в бетоне, совпадает с диаметром анкера. Например, для запорного анкера диаметром 3/8 дюйма требуется отверстие диаметром 3/8 дюйма.
• Используйте сверла с твердосплавными наконечниками, соответствующие стандартам ANSI. Долото, соответствующее стандартам ANSI, поможет гарантировать, что допуск отверстия будет соответствовать допуску, необходимому для правильной установки анкера.
• Определите необходимую длину анкера. Чтобы это узнать, прибавьте толщину крепимого материала к минимальной глубине анкеровки и добавьте место для гайки и шайбы.
• Длина анкера измеряется как общая длина от одного конца до другого, включая резьбу.

3. Просверлите отверстие

• Чтобы убедиться, что отверстие, которое вы создаете в бетоне, имеет правильную глубину, используйте глубиномер, прилагаемый к молотку, или сверло на необходимой глубине анкеровки.
• Чтобы установить ограничитель глубины, вытяните его в нужное положение и зафиксируйте на месте. — Чтобы зафиксировать биту, просто оберните кусок ленты вокруг биты на нужной глубине. — Очень важно, чтобы рулетка или ограничитель глубины были установлены, когда долото находится во втянутом положении, чтобы обеспечить правильную глубину отверстия.
• Просверлите отверстие как минимум на 1/2 дюйма глубже, чем анкер будет проникать в основной материал. Дополнительные 1/2 дюйма позволяют упасть пыли, образовавшейся во время установки.
• Для каждого диаметра забивного анкера существует минимальная и максимальная глубина анкеровки, необходимая для достижения надлежащей удерживающей силы.

Таблица глубины посадки

4. Очистите отверстие

• Перед установкой анкера в отверстие очистите отверстие от пыли и мусора, образовавшихся в процессе сверления.
• Очистите отверстие проволочной щеткой того же диаметра, что и отверстие. Используйте движения вверх и вниз вместе с вращательным движением кисти. Затем пропылесосьте отверстие. Этот процесс может потребоваться повторить.
• Для очистки отверстия можно использовать сжатый воздух, но он создает много переносимой по воздуху пыли и может не подходить для некоторых условий.

5. Установите анкер

• Распорный штифт поставляется собранным в корпусе анкера. Гайки и шайбы упакованы отдельно от запорного анкера, и перед установкой их необходимо поместить на анкер.
• Поместите шайбу на резьбовой конец анкера. Наденьте гайку на резьбовой конец, затем поверните гайку по часовой стрелке на резьбу корпуса анкера, пока верхняя часть гайки не окажется на одном уровне с верхней частью корпуса анкера. Это защитит резьбу анкера в процессе установки.
• Анкер может быть установлен через приспособление или непосредственно в бетон с приспособлением, размещенным над ним.

НЕПОСРЕДСТВЕННО В БЕТОН

• Вставьте конец анкера с прорезью непосредственно в предварительно просверленное отверстие, пока шайба и гайка не будут плотно прилегать к поверхности бетона.
• Молотком резкими ударами ударяйте по распорному штифту, пока головка штифта не будет плотно прилегать к корпусу анкера. Теперь анкер установлен, и можно снять гайку и шайбу.
• Крепеж можно поместить на анкер, шайбу и гайку, а затем зафиксировать.
• Очень важно, чтобы гайка не была затянута слишком сильно, так как это может привести к вращению анкера в отверстии и снижению значений удержания.

СКВОЗНОЕ КРЕПЛЕНИЕ

• Вставьте конец анкера с прорезью через отверстие в приспособлении и в отверстие в бетоне.
• Отверстие в креплении должно быть немного больше, чем указанный диаметр анкерной втулки. Это необходимо, потому что указанный диаметр анкера больше фактического измерения.

• Ниже приведена таблица с указанием минимального размера отверстия, которое должно быть в креплении, чтобы анкер прошел через него. Как только гайка и шайба плотно прилегают к поверхности приспособления, гайку можно закрутить с помощью гаечного ключа до упора. Очень важно не перетягивать гайку, так как это может привести к вращению анкера в отверстии и снижению значения удержания.

ДИАМЕТР ОТВЕРСТИЯ КРЕПЛЕНИЯ — МИНИМАЛЬНЫЙ

Что такое установочный анкерный болт? Использует

21 февраля 2023 г. 21 февраля 2023 г.

| 18:43

Набор анкерных болтов является важным компонентом в процессе строительства. При создании фундамента эти болты обычно удерживают приспособление или конструкцию. Если вы новичок в строительной отрасли, важно понимать установку и использование установочных анкерных болтов, чтобы вы могли использовать их правильно и безопасно. Давайте посмотрим, что такое установочные анкерные болты, как они используются и как их правильно устанавливать.

Что такое установочный анкерный болт?

Набор анкерных болтов

представляет собой большие болты, которые устанавливаются в бетонные фундаменты или другие построенные поверхности. Обычно они изготавливаются из стали или нержавеющей стали и бывают разных размеров и форм в зависимости от их предполагаемого назначения. Головка болта предназначена для того, чтобы сидеть на одном уровне с поверхностью, к которой он крепится, а резьбовая часть уходит в бетон для надлежащего закрепления.

Комплект анкерных болтов Применение

Комплект анкерных болтов имеет множество различных применений в строительных проектах. Одним из распространенных применений является крепление оборудования, такого как электрические панели или газовые счетчики, к поверхности стены или пола путем их прикрепления с помощью установочных анкерных болтов. Болты также могут прикреплять деревянные конструкции, такие как настилы и заборы, к бетонному основанию, обеспечивая дополнительную устойчивость и поддержку. Наконец, их часто используют при заливке нового фундамента; установленные анкерные болты могут быть помещены в мокрый бетон до того, как он схватится, обеспечивая надежную анкеровку для арматуры, устанавливаемой позже во время строительства.

Как установить комплект анкерных болтов

Правильная установка комплекта анкерных болтов требует некоторых знаний в столярных и каменных работах, но это несложно, если вы понимаете основы. Сначала определите, где вы хотите разместить приспособление или конструкцию, затем отметьте места для каждого болта с помощью карандаша или маркера на поверхности (например, на стене или полу). Затем просверлите отверстия в каждом месте, используя сверло соответствующего размера; убедитесь, что эти отверстия проходят через весь материал (дерево или бетон), пока они не достигнут твердой поверхности под ним (это обеспечит дополнительную поддержку ваших болтовых приспособлений). Затем вставьте каждый болт в соответствующее отверстие, убедившись, что он находится на одном уровне с вашей поверхностью; при необходимости используйте шайбы между головкой каждого болта и поверхностью для дополнительной устойчивости. Наконец, надежно затяните каждый болт с помощью гаечного ключа, пока не будет достигнуто желаемое натяжение, но не затягивайте слишком сильно, так как это может повредить как ваше приспособление, так и поверхность!

Заключение:

Анкерные болты играют важную роль в любом строительном проекте, поскольку они обеспечивают надежную опору для приспособлений и конструкций, а также обеспечивают дополнительную защиту от смещения грунта из-за изменений погоды и т.
