Как работать с анкерными болтами видео: Как крепить анкерные болты – видео, рекомендации и инструкция монтажа

Анкерный болт с гайкой – специфика крепежа и правила монтажа + видео

Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Конструкция и принцип работы

Основным компонентом болта анкерного является резьбовой стержень. На верхнюю часть навинчивается гайка, а его нижний участок выполнен в форме усеченного конуса.

Второй очень важный элемент конструкции – это цилиндрическая втулка с продольными прорезями. Наличие последних при определенных условиях обеспечивает формирование своего рода лепестков. Когда эта втулка надета на стержень, открытыми остаются только участок поверхности конического хвостовика и часть с гайкой. Таким образом, она к тому же выполняет функцию защитной «рубашки» резьбы шпильки.

Принцип работы болта анкерного типа с гайкой коротко можно описать так:

• после его установки в монтажное гнездо основания в ходе завинчивания гайки хвостовик стержня втягивается в нижнее отверстие втулки;
• под воздействием давления, оказываемого конусом хвостовика, втулка разжимается;
• образовавшиеся лепестки упираются во внутреннюю поверхность монтажного отверстия в основании, обеспечивая надежную фиксацию всего анкерного болта. Данному явлению способствует также технология, применяемая при производстве таких крепежных деталей – втулка изготавливается методом литья. Это говорит об отсутствии на поверхности швов от сварки, наличие которых ослабляло бы ее конструкцию.

Применение плоской шайбы призвано не допустить «утопление» гайки в ходе ее затягивания в отверстие втулки.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом, и, как показывает практика, довольно успешно.

Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Советы по выбору анкерных болтов

Важнейшими характеристиками данных крепежных деталей являются их рабочие размеры. Делая выбор анкерного болта на основе этих показателей, следует прежде всего учитывать массу подлежащего фиксации объекта. В данном случае просматривается такая взаимосвязь: чем навешиваемый предмет тяжелее, тем толще и, конечно же, длиннее должен быть сам анкерный болт.
Но здесь не все однозначно. Нужно учитывать еще и толщину монтажного основания. При неправильном подборе крепежа данного вида по длине, во время установки он сможет пробить насквозь стену, пол, либо потолок.

Кратко отметим другие важные моменты, касающиеся выбора анкерных болтов.

• Имеются ли отечественные либо международные технические свидетельства и одобрения, подтверждающие соответствие параметров подходящих изделий требованиям стандартов.
• Условия эксплуатации анкерных болтов. Возможно потребуются крепежные детали с защитным антикоррозионным покрытием.
• По паспорту анкерный болт должен выдерживать внешнее воздействие, в четыре раза превышающее величину предполагаемой нагрузки. Например, нужно подвесить кондиционер массой 50 кг. Подбирать крепеж следует, предварительно сделав такие расчеты:
  Р= 4×m × g, где

  Р – предполагаемая нагрузка;

  m – масса кондиционера, кг;

  g = 9,81 м/сек2 – известный еще из курса физики средней школы параметр «ускорение свободного падения».

  Подставив в формулу соответствующие численные значения, получим:

  Р = 4×50×9,81=1962 кг×м/сек2.

  Таким образом, анкерный болт, подбираемый для крепления кондиционера весом 50 кг, по паспорту должен выдерживать нагрузку не менее 1,962 кН. Все очень просто.

Как правильно установить анкерный болт с гайкой — пошаговая схема

Шаг 1: Диаметр отверстия под анкер

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Шаг 2: Очистка места крепления от мусора

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

Шаг 3: Правильная установка тяжелых элементов

После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

• Автор: Михаил Малофеев
• Распечатать

Оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

(9 голосов, среднее: 3.7 из 5)
Поделитесь с друзьями!

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

С гайкой
Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров
Клиновые
Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера
Забивные
За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)
С шестигранной головкой
Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Химические анкеры

Первые анкерные болты используются реже из-за высокой цены. Их действие довольно таки простое, перед установкой самого анкера в отверстие вставляется пузыречек с клеем, при вкручивании болта он лопается и крепко схватывает крепление.

Таким образом крепеж получается более надежным. Однако при использовании данного вида анкера придется некоторое время ждать застывания клея.

Анкерный болт с гайкой

Анкера используются в тех случаях, когда требуется особо прочное и надежное крепление конструкции к каменному основанию – стене, полу и т. п. Дюбеля с пластмассовыми вставками из-за сравнительно невысокой твердости пластиковой втулки не могут обеспечить достаточную прочность.

В отличие от химических анкеров, крепление которых осуществляется с помощью заполнения пространства между стержнем и основанием жидким затвердевающим компонентом, распорные анкера крепятся благодаря расклиниванию в отверстии их втулки.

Одним из видов распорных анкеров является анкерный болт с гайкой.

Анкера с гайкой и другой крепеж применяются очень широко. Ими крепят различное навесное оборудование к стенам (котлы, например), вибрирующие промышленные станки к полу, тяжелые люстры к потолку и т.п.

Кроме прочности и надежности анкерный болт с гайкой обеспечивает удобство и быстроту монтажа и демонтажа. В отличие от химического анкера распорный при необходимости легко извлекается из основания.

Как работает анкерный болт с гайкой?

В наиболее распространенном своем виде анкер с гайкой состоит из трех частей – шпильки, распорной втулки и гайки.

Актуальные цены 2022 года от поставщиков

Шпилька имеет на конце конусный наконечник, который может быть выполнен как единое целое со шпилькой (приварен, например) или как отдельная часть с внутренней резьбой. Распорная втулка имеет разрезы, позволяющие ей расширяться в отверстии.

Работает анкерный болт следующим образом. Изделие в собранном виде (втулка надета на шпильку) вставляется в отверстие.

При заворачивании гайки конусная часть шпильки втягивается во втулку, заставляя ее разрезанные части расходиться в радиальном направлении до упора в стенки отверстия.

В результате втулка плотно стопорится в отверстии, обеспечивая прочное и надежное крепление анкера в основании. Теперь к нему можно крепить любою тяжелую и ответственную конструкцию, не опасаясь за ее судьбу.

Двухраспорный анкер – изделие повышенной надежности

Прочность, с которой анкер держится в основании, зависит от силы расклинивания втулки и площади контакта между ней и материалом основания. Чем больше площадь контакта, тем, естественно, надежнее крепление.

Двухраспорные анкера отличаются от обычных тем, что имеют дополнительную втулку, которая работает точно так же, как и основная.

При заворачивании гайки основная втулка своим концом, выполненным с конусной фаской, входит в разрезанный конец дополнительной втулки и расклинивает ее. Таким образом, вместо одной расклиненной зоны образуются две, отстоящие друг от друга на некотором расстоянии.

Если говорить о сравнительных характеристиках, то теоретически двухраспорный анкер должен держаться в основании в два раза прочнее, чем обычный.

Для крепления в каких материалах предназначен анкерный болт с гайкой?

В тех, которые представляют собой твердый монолит, – в бетоне, кирпиче, природном или искусственном камне.

А вот в полых или недостаточно твердых материалах, – таких как ячеистый бетон всех видов, пустотелый кирпич, бетон с пустотами, гипс или гипсокартон, дерево, ДВП, ДСП, фанера – использование распорного анкера нецелесообразно.

Технические параметры анкерных болтов

Анкера изготавливаются из стали и оцинковываются или пассивируются. Выпускают также высококачественные изделия из нержавеющей стали.

Анкерные болты с гайкой характеризуются следующими основными параметрами:

✔ общей длиной, которая колеблется в диапазоне от 18 до 400 мм;

✔ наружным диаметром втулки, определяющим диаметр бура или сверла, которым выполняется отверстие под анкер – от 8 до 30 мм.

✔ диаметром резьбы шпильки – от М6 до М24.

К справочным параметрам относится толщина детали, которую можно крепить данным анкером. Усилие извлечения, на которое он рассчитан, минимальный момент затяжки.

Эти данные даются обычно в виде таблиц, позволяющих подобрать анкер, оптимальным образом соответствующий стоящей перед ним задаче.

Монтаж анкерного болта

Установка анкера осуществляется в три этапа.

✔ Сверление отверстия. Его диаметр и глубина определяются размерами анкера. Диаметр должен быть чуть больше (на 0,2-0,5 мм) диаметра втулки.

✔ Очистка отверстия от пыли и крошки. Выполняется продувкой с помощью резиновой груши, насоса или пылесоса.

✔ Установка анкера на нужную глубину и расклинивание втулки затягиванием гайки.

Моменты, на которые следует обратить внимание при установке анкера

При затягивании гайки конец шпилька будет немного выдвигаться вперед, пока полностью не выберется зазор между лепестками втулки и стенкой отверстия.

Этот факт нужно учитывать, поскольку выдвигающийся конец шпильки может создать помеху для крепящейся конструкции.

Втулка должна выступать из отверстия на расстояние, чуть меньшее, чем толщина фланца или ножки крепящейся детали. Если установить ее заподлицо с поверхностью основания, при сдвигающей нагрузке на срез будет работать шпилька, в то время как нагрузку должна воспринимать втулка.

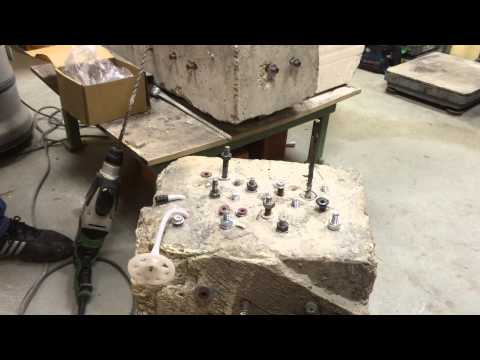

Видео: Крепление анкерными болтами с гайкой

Найти мастера

—

—

Читайте также:

Клиновой анкер

Подсистема для вентилируемого фасада

Саморезы по дереву и металлу

Анкерные болты

Телевизор – как его правильно крепить на стене из гипсокартона

• Назад
• Вперёд

PPM® Высокопрочный анкерный болт | Peikko Group

Текущий сайт: Peikko Group Global (английский). Вы хотите изменить страну или язык?

Peikko Group Global (English)

Europe

• Česká republika
• Danmark
• Deutschland
• Eesti
• España
• France
• Hrvatska
• Ireland
• Italia
• Latvija
• Lietuva
• Magyarország
• Makedonija
• Nederland
• Norge

• Polska
• România
• Schweiz
• Slovenija
• Slovensko
• Srbija
• Suomi
• Sverige
• Türkiye
• United Kingdom
• Österreich

Северная Америка

• Канада (английский)
• Канада (французский)
• United States

Asia Pacific

• Australia
• Indonesia (English)
• Philippines (English)
• Singapore (English)
• Thailand (English)
• 中国
• 한국

Africa, Middle East и Индия

• Индия (английский)
• Ближний Восток (английский)
• Южная Африка

Close

• Продукты и решения
• PPM ^® Высокопрочный анкерный болт

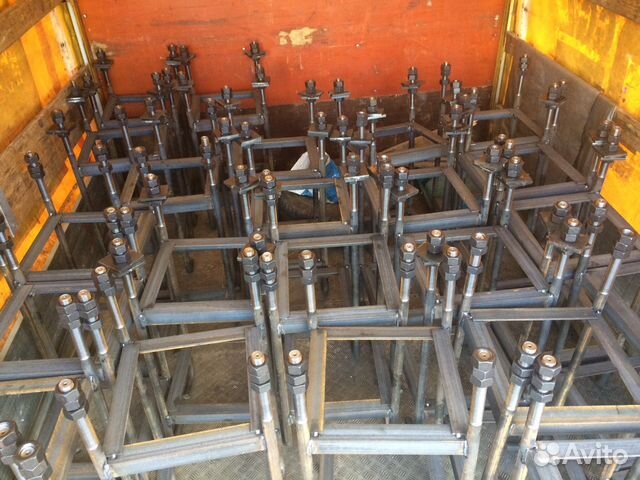

Высокопрочная сталь PPM ^® Высокопрочный анкерный болт используется для крепления бетонных или стальных конструкций или машин к бетонным основаниям в сложных анкерных работах. Ассортимент продукции подходит для условий нагрузки, когда необходимы соединения для тяжелых условий эксплуатации.

PPM ^® Высокопрочные анкерные болты передают силы растяжения, сжатия и сдвига на железобетонную базовую конструкцию (например, фундамент). 9 промиллеВысокопрочные анкерные болты 0110® используются с башмаками колонн BOLDA ^® , башмаками стен SUMO ^® или даже со стальными колоннами и креплениями машин. Существует два основных типа анкеров:

• Длинные анкеры (тип P), которые используются для соединений
• Короткие анкеры (тип L) со шпильками с головкой, которые используются для анкеровки в фундаментах

Длинные анкерные болты передают сжатие и силы растяжения через ребристую связь ребристых стержней, в то время как короткие анкерные болты передают силы через комбинацию шпилек с головкой и реберной связи. Шаблоны для установки анкерных болтов PPL обеспечивают простую и правильную установку анкерных болтов в отливки и фундаменты.

Установка клинового анкера Red Head®

Купить клиновые анкеры

Установка клиновых анкеров Red Head® довольно проста и понятна. Некоторые из факторов, которые необходимо принять во внимание, прежде чем…

Типы анкеров

Клиновой анкер Red Head® изготавливается из различных материалов и имеет разное покрытие для соответствия различным требованиям применения. Если приложение находится в помещении без влаги, то
оцинкованный Можно использовать клиновой анкер Red Head®. В условиях повышенной влажности следует рассматривать с горячим цинкованием . Нержавеющая сталь 304 может быть лучшим выбором, когда анкер будет находиться во влажной среде. Для применений, где клиновой анкер Red Head® погружается в химические вещества и воду, лучшим выбором может быть клиновой анкер Red Head® из нержавеющей стали 316.

Диаметры клиновых анкеров

Диаметр клинового анкера, выбираемого для любого конкретного применения, зависит от требований к удерживающей способности и размера отверстия в закрепляемом приспособлении. Инженер, который рассчитал значения, необходимые для правильного определения конкретного диаметра используемого клинового анкера Red Head®, может указать требования к удерживающей способности. Если прикрепляемый элемент имеет отверстия для крепления, выбранный клиновой анкер Red Head должен пройти через отверстия. Если клиновой анкер Red Head® устанавливается вместе с фиксатором, важно знать, что диаметр клинового анкера Redhead больше, чем указанный диаметр. Другими словами, размер клинового анкера больше диаметра, которым он называется. Например, для анкера Red Head® 3/8 дюйма потребуется отверстие 7/16 дюйма в приспособлении, чтобы его можно было вставить через отверстие, пока приспособление находится на месте. Несмотря на то, что рабочая часть клинового анкера Red Head® больше, резьбовая часть анкера равна указанному диаметру, т. е. клиновой анкер Red Head® 3/8” использует гайку 3/8”.

Глубина посадки

Для каждого диаметра клинового анкера Red Head® существует определенная минимальная глубина посадки, при которой он должен быть установлен в бетоне, чтобы соответствовать минимальным значениям удерживающей способности. Этот
Минимальная заделка — это расстояние, на которое тело анкера устанавливается в бетон после расширения клинового анкера Red Head®. Глубина заделки меньше минимальной заглубления уменьшит удерживающие значения или приведет к полному отсутствию удерживающих значений.

Минимальная глубина посадки для клинового анкера Red Head®:

Клиновой анкер Red Head® может быть установлен на большую глубину анкеровки, чем минимальные требования по анкеровке. Более глубокая заделка в большинстве случаев приводит к большей удерживающей способности. Лучшая удерживающая способность достигается при наличии арматуры и заделке клинового анкера Red Head® за арматуру. Есть два важных факта, которые необходимо учитывать в отношении большей глубины заделки. Толщина бетона важна, потому что клиновой анкер Red Head® не должен быть заделан в пределах как минимум 5 диаметров анкера от неподдерживаемого края бетона, чтобы обеспечить надлежащие показатели удерживания. Для более глубокой заделки требуется просверлить более глубокое и длинное отверстие; чем длиннее и глубже отверстие, тем труднее его просверлить прямо. Если отверстие не идеально прямое, то после установки клиновой анкер Red Head® может достичь точки, в которой он перестанет проникать в отверстие, потому что он ударяется о ту сторону отверстия, где отверстие изгибается, а клиновой анкер нет. На этом этапе возникает проблема, поскольку клиновой анкер не войдет глубже и не может быть извлечен из отверстия.

Длина

Минимальная длина клинового анкера Red Head® для использования в любом конкретном случае определяется путем прибавления толщины закрепляемого материала к минимальной заделке плюс пространство для гайки и шайбы. Место для гайки и шайбы равно диаметру устанавливаемого клинового анкера Red Head®. Как только это будет установлено, необходимо выбрать длину клинового анкера Red Head®, равную минимальной требуемой длине или превышающую ее. Можно использовать более длинные длины, но необходимо учитывать соображения, как объяснялось ранее.

Интервал

Для каждого диаметра клиновой анкер Red Head® должен быть установлен на определенном расстоянии друг от друга и от неподдерживаемого края бетона. Существует ряд различных категорий в дополнение к краевому расстоянию, которые необходимы для получения максимальной рабочей нагрузки: минимальное краевое расстояние, при котором коэффициент нагрузки равен 60 %, минимальное краевое расстояние, при котором коэффициент нагрузки равен 20 %, интервал требуют получения максимальной рабочей нагрузки и минимально допустимого расстояния между анкерами с коэффициентом нагрузки, равным 40%. Диаграммы показывают, что чем ближе клиновидные якоря Redhead друг к другу или ближе к неподдерживаемому краю, тем меньше значение удерживания. Полную и завершенную таблицу можно просмотреть в разделе «Рекомендуемые требования к краевым и пространственным расстояниям для сдвигающих нагрузок».

Установка клинового анкера ITW Red Head®

Следующие инструкции по установке взяты непосредственно со страницы инструкций на веб-странице клиновых анкеров Red Head® на ITW Red Head и точно показывают, что производитель называет правильным методом установки.

1. Выберите твердосплавное сверло с диаметром, равным диаметру анкера. Просверлите отверстие на любую глубину, превышающую желаемую заделку. См. таблицу для минимальной рекомендуемой заделки.
2. Очистите отверстие или продолжите бурение на дополнительную глубину для размещения мелких частиц сверла.
3. Соберите шайбу и гайку, оставив гайку на одном уровне с концом анкера для защиты резьбы. Вбивайте анкер в закрепляемый материал до тех пор, пока шайба не окажется на одном уровне с поверхностью материала.
4. Расширьте анкер, затянув гайку на 3–5 оборотов после затяжки вручную или до требуемого крутящего момента.

Инструкции по установке для бетона Fastening Systems, Inc.

1. С помощью перфоратора , настроенного на ударно-вращательный режим, с твердосплавным наконечником, соответствующим стандартам ANSI и имеющим тот же диаметр, что и устанавливаемый клиновой анкер Red Head®, просверлите отверстие в бетоне. Просверлите отверстие немного глубже, чем предполагаемая выбранная глубина анкеровки, убедившись, что минимальная глубина анкеровки соответствует диаметру клинового анкера Red Head®.
2. Очистите отверстие от пыли и мусора с помощью проволочной щетки, пылесоса или сжатого воздуха.
3. Установите шайбу и гайку на резьбовой конец клинового анкера Red Head®, оставив гайку на одном уровне с верхней частью корпуса анкера. Это защитит резьбу во время установки.
4. Вставьте Red Head® через закрепленное приспособление и в отверстие в бетоне, используя молоток, ударьте по гаечному концу клинового анкера Red Head®, пока шайба и гайка не будут плотно прижаты к поверхности приспособления.
5. Затяните гайку вручную, а затем с помощью гаечного ключа поверните гайку по часовой стрелке на 3–5 полных оборотов или до тех пор, пока не будут достигнуты значения крутящего момента, указанные для диаметра клинового анкера Red Head®.

Крутящий момент при установке клинового анкера Red Head®

ITW рыжая голова

системы крепления бетона, Inc.
