Стационарный настольный сверлильный станок своими руками

Продолжая тему полезных самоделок, мы приготовили для вас нечто очень полезное. Имея правильные руки и немного фантазии, всегда можно сэкономить денег на покупке какого-либо приспособления. Имея в своем гараже несколько мешков различного хлама можно сделать очень полезные вещи. Сегодня мы будем делать самодельный сверлильный станок своими руками. Такое приспособление будет ничуть не хуже, чем заводской станок, но в разы дешевле.

На нашем сайте уже есть одна самоделка такого рода. Ранее мы делали сверлильный станок из дрели. Но, сегодня мы будем делать полноценный станок из электродвигателя. С помощью такого приспособления вы сможете без проблем сверлить точные отверстия в абсолютно любых материалах, без особых усилий. Настольный сверлильный станок – это приспособление, без которого мастеру сложно представить свою работу. Такой станок можно купить, потратив приличную сумму денег, а можно сделать собственноручно, с минимальными вложениями, чем мы сегодня и займемся. Для его изготовления нам понадобятся различные уголки, профильные трубы, ну и конечно сам электродвигатель, и патрон для удержания сверл.

Изготовление сверлильного станка из электродвигателя

Самоделки из подручных материалов являются очень популярными в последнее время. Все хотят сделать что-то полезное из того, что лежит без дела. Для этой самоделки нам понадобится немного различного хлама, который просто обязан быть в каждом гараже или сарае. Что же понадобится нам для изготовления сверлильного станка своими руками?

— уголок 50 мм;

— квадратный профиль 60 мм;

— стальной трос;

— лист металла толщиной не менее 4 мм;

— электродвигатель;

— патрон;

— панель управления электродвигателем;

— болты, гайки, шайбы.

Также нам понадобится обычная дрель и сварочный аппарат. Собираем все необходимые инструменты и материалы в кучу и начинаем изготовление нашего самодельного сверлильного станка. По итогу у нас должен получится станок, который очень схожий с заводским, только в несколько раз дешевле. Мы разработали специально для вас простенькую пошаговую инструкцию по изготовлению такого станка.

ШАГ 1: делаем столешницу. Для изготовления столешницы для станка нам понадобится лист металла размерами 30 см на 70 см. Основу стола делаем из профильной трубы 25 х 35 мм. Выставляем их по размеру будущей столешницы и свариваем их между собой. Сверху прикладываем ранее приготовленный лист металла и намертво привариваем его к каркасу стола.

ШАГ 2: делаем стойку станка. Далее переходим к изготовлению главной стойки самодельного сверлильного станка. Для её изготовления нам понадобится два уголка 25 мм. Свариваем их между собой, чтобы получился квадрат (50 мм). Желательно не варить сплошным швом, так как может повести металл, и эксплуатация такой стойки будет затруднена (возможное дальнейшее подклинивание движущей части механизма). Достаточно будет сделать 7 – 8 сварочных точек с каждой стороны стойки. Зачищаем их заподлицо, чтобы они не выступали за углы конструкции. Привариваем стойку к столешнице под прямым углом.

ШАГ 3: изготовление подъемного механизма. Главным условием изготовления сверлильного станка своими руками являются поступательные движения вверх и вниз. За счет этого и происходит сверление различных материалов. Чтобы сделать такой механизм самостоятельно, нам понадобится кусок металлического квадратного профиля с длинной стенки 60 мм.  Отрезаем кусок примерно 30 см. Этот профиль одеваем на стойку. Он должен плотно одеться на стойку, но все равно будет небольшой люфт (его мы исправим позже). Проверьте, чтобы профиль не задевал сварочные точки стойки, и беспрепятственно поднимался и опускался по ней.

ШАГ 4: устраняем люфт на стойке. Чтобы подвижная часть максимально четко двигалась по стойке домашнего сверлильного станка, нам понадобится сделать распорную планку с подшипниками качения. Привариваем болт к подвижной части механизма на углу профильной трубы. Берем 25 уголок (длинной 50 см), просверливаем отверстие диаметром равное диаметру болта. Перед этим нужно закрепить на уголку подшипники, как показано на фото. Собираем конструкцию с использованием мощной пружины. Данная конструкция поможет убрать посторонний люфт, тем самым улучшится скольжение подвижного механизма.

ШАГ 5: крепление двигателя. Чтобы правильно закрепить двигатель самодельного сверлильного станка, нам нужно сделать еще одну платформу. Берем все тот же 60 профиль, отрезаем кусок 30 см, и привариваем его к подвижной части на стойке. Перед этим, сверху и снизу профиля, нужно болгаркой прорезать два отверстия под трос. Также необходимо сделать ручку с осью, на которую будет накручиваться трос. Просверливаем два отверстия в профиле. Ось ручки делаем из металлического прутка сечением 15 мм. Фиксируем его у основания стопорными кольцами, и на один конец прута привариваем ручку (показано на фото).

ШАГ 6: механизм подъема. Чтобы регулировать высоту подъема и опускания сверлильной конструкции, нам нужен механизм, который и будет это все двигать. Мы не будем усложнять задачу, и разгибать венец маховика или еще что-то, мы сделаем обыкновенный тросиковый механизм. Для этого нам понадобится обычный трос с механизма тормозов велосипеда, или любой другой трос, небольшого сечения.

Снизу стойки настольного сверлильного станка проделываем сквозное отверстие. Для изготовления крепления троса нам понадобится болт и три гайки. Накручиваем на болт две гайки, вставляем в отверстие, и накручиваем еще одну. Между двумя первыми гайками фиксируем трос, и зажимаем их двумя рожковыми ключами. После этого фиксируем болт на самой стойке.

Далее наматываем трос на ось подъемного механизма самодельного сверлильного станка (достаточно будет сделать 3 витка).

Делам верхний натяжной фиксатор. Для этого нам нужно будет кусочек металла размерами 20 х 100 мм (не менее 4 мм) согнуть, чтобы получился подобие  натяжной лапки (показано на фото). Болгаркой делаем прорез под тросик. В роли натяжного элемента у нас будет выступать болт с пружиной и гайками. Фиксируем трос настольного сверлильного станка также как и снизу. Продеваем его в пружину, и накручиваем сверху гайку с шайбой. Закручивая верхнюю гайку, вы тем самым будете натягивать трос. Настройка натяжки троса делается один раз, но, в дальнейшем возможна растяжка троса, и понадобится еще его натягивать.

На данный момент у нас уже готова вся станина, и дело остается за малым – внедрить сюда движок. Конструкция у нас получилась не большая. В интернете существует множество различных вариантов размеров сверлильных станков своими руками, но мы выбрали самый оптимальный, и решили его воссоздать. Станок средних размеров отлично станет в любой гараж и на любой стол, и не будет занимать много пространства, выполняя те же функции, что и огромные агрегаты. Не будет отвлекаться на эти подробности, и продолжим изготовление станка для сверления.

Установка двигателя на самодельный сверлильный станок

Переходим к самому ответственному моменту – установке электрического двигателя на станок. Если здесь сделать что-то неправильно, то у нас может ничего не получится. Нужно соблюдать максимальную перпендикулярность и соосность всех узлов и агрегатов. Начнем же мы с крепления двигателя к станку. Продолжаем нашу пошаговую инструкцию, как сделать сверлильный станок своими руками.

ШАГ 1: крепление электродвигателя. Вырезаем пластину из металла для крепления двигателя к профильной трубе. На нашем двигателе уже есть полноценное крепежное место. Делаем пластину такого же размера, просверливаем крепежные отверстия, чтобы они совпадали с отверстиями на двигателе. Привариваем пластину к профильной трубе строго под прямым углом. Устанавливаем электродвигатель и намертво прикручиваем его к пластине болтами.

ШАГ 2: изготовление переходной муфты. Чтобы как-то подружить вал двигателя и патрон – нужно сделать переходник. Его нужно делать на токарном станке потому, что он должен быть идеальным по всем параметрам. Если сделать хоть что-то не так, то при вращении вала двигателя на сверле будет жуткое биение, что не даст вам нормально работать. Переходник для самодельного сверлильного станка лучше заказать у опытного токаря. Снимите все необходимые размеры для изготовления переходной муфты, и отнесите все токарю, пускай он сделает.

ШАГ 3: крепление патрона. Когда у нас уже есть переходная муфта, то можно уже и приступать к креплению патрона. Закрепляем патрон на муфте, а муфту на валу двигателя. Проверяем на соосность. Если все крутится без каких-либо биений, то можно приступать к подключению и покраске самодельного сверлильного станка своими руками.

ШАГ 4: подключение. Так, как у нас имеется трехфазный двигатель, то нужно соединить все три фазы в одну, и подключим их через два конденсатора. Подключаем кнопку включения и выключения механизма. Также, нужно внедрить в эту систему переключатель, который изменяет направление вращения электродвигателя.

ШАГ 5: покраска. Завершающим этапом инструкции, как сделать сверлильный станок является покраска. Зачищаем все сварные швы, обматываем малярным скотчем все резьбовые элементы и трос, и начинаем покраску. Перед этим стоит обезжирить все поверхности, чтобы грунтовка и краска держались как положено.

Чтобы надежно фиксировать различные детали на столешнице – можно сделать самодельные тиски для самодельного сверлильного станка своими руками. Они помогут удержать абсолютно любые детали, что способствует правильному и точному сверлению отверстий.

На этом у нас всё. Наша инструкция в очередной раз подтверждает, что при желании можно сделать абсолютно любое приспособление. Это экономит ваши кровные деньги, и способствует правильному технологическому мышлению. Спасибо за внимание!

Сверлильный станок из дрели своими руками: чертежи и варианты конструкций

Предназначение сверлильных станков — высокая точность сверления отверстий, вследствие которых получаются идеальные окружности разного диаметра и глубины, как сквозные, так и глухие. Замена сверла на фрезу позволяет использовать его в качестве фрезерного станка с малой мощностью.

Содержание

  • Что такое сверлильный станок
  • Область применения самодельных сверлильных станков
  • Подготовка к работе
  • Инструкция по созданию станка
  • Варианты самодельных сверлильных станков

Работа сверлильного станка

Что такое сверлильный станок

Сверлильный станок — приспособление, относящееся к сверлильной группе металлорежущих устройств. Применяя другие насадки, помимо круглых отверстий, на нем можно выполнять:

  • полу чистовую механическую обработку деталей резанием;
  • цилиндрические и конические отверстия;
  • рассверливание имеющихся отверстий;
  • вырезание дисков;
  • нарезание внутренней резьбы;
  • вырезание до требуемых размеров.

Сверлильные станки подразделяются на: работающие в вертикальных и горизонтальных плоскостях, одношпиндельные и многошпиндельные, координатно-расточные. Каждый тип имеет свои буквенные обозначения, по которым можно определить их группу и предназначение. Присадочные мини-агрегаты имеют более скромный принцип действия, достаточный для работы в условиях дома.

Вариант вертикального станка

Область применения самодельных сверлильных станков

Область применения сверлильных станков, изготовленных своими руками, намного уже промышленных аналогов.

Для справки! Сверлильный станок своими руками из дрели в основном используется для сверления горизонтальных, радиально-смещенных отверстий, для растачивания уже готовых деталей.

Если для сверления отверстия в тонком материале достаточно простой дрели, то для толстого бруса понадобится станок. Ручным инструментом можно испортить полуфабрикат.

Ручные аналоги не могут заменить выпускаемые промышленностью приспособления, тем не менее, для любителей мастерить они станут хорошим подспорьем в выполнении несложных работ (сверление, проделывание мебельных пазов) по дереву, пластику, ПВХ, металлу, фанере.

Подготовка к работе

Самодельный станок для дрели включает в себя каркас со станиной, механизм вертикального перемещения сверла, электрический привод. Сверла фиксируются патроном электродрели. Перед тем, как приступить к работе по изготовлению сверлильного устройства готовится эскиз самодельного станка, подбираются необходимые инструменты, крепежи.

В зависимости от выбранного материала могут понадобиться дисковые или циркулярные пилы, угловая шлифовальная машинка, сварочный инвертор, инструменты для столярных работ.

При разработке чертежа особое внимание уделяется размеру посадочного места электродрели и вылету сверла.

Для справки! Самой простой в изготовлении является конструкция из дерева. Она, конечно, не такая прочная, как из металла, но для производства пластин с печатными проводниками вполне подойдет.

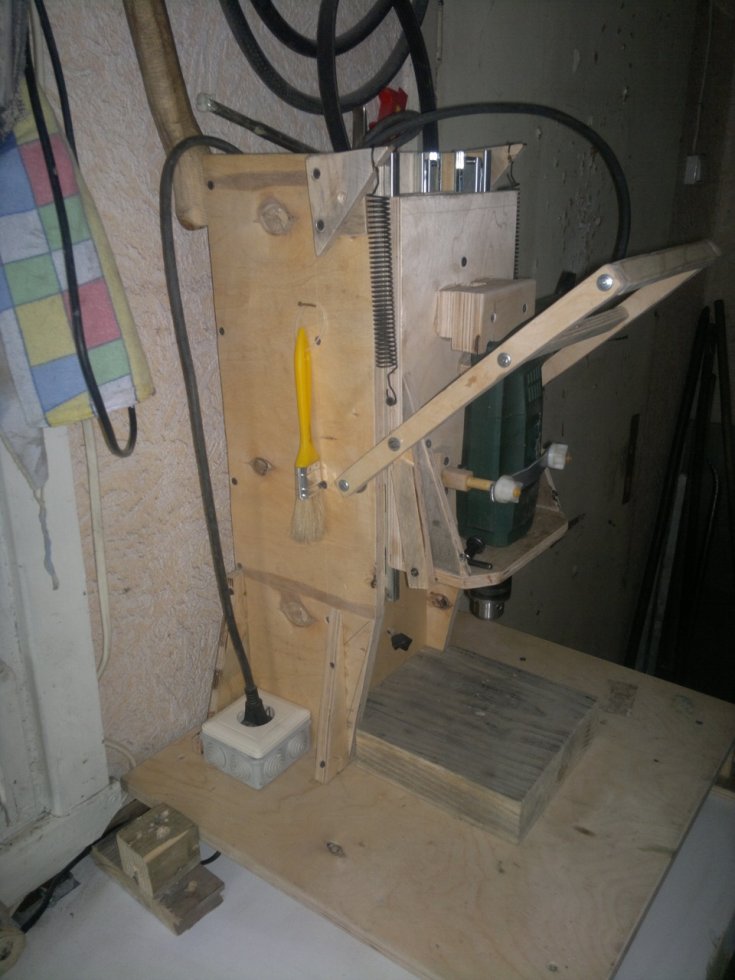

Конструкция самодельного сверлильного приспособления, изготовленного из дерева

К основным конструктивным компонентам сверлильного станка относят:

  • узел вращающегося инструмента с установленным на нем шпинделем с закрепленным патроном для сверла;
  • электрический мотор;
  • ременную передачу;
  • стойку с прикрепленным вращающимся узлом;
  • тяжелую опорную станину из металлического литья, к которой крепится стойка.

Для изготовления сверлильного устройства понадобятся уголки, профиль, лист металла или чугуна, патрон, стальной тросик, электрический двигатель, панель управления, крепежные болты с набором гаек. Для соединения металлических частей между собой — сварочный аппарат.

Конструкцию можно просто поставить на столешницу стола или закрепить при помощи болтов. На станке сверлят не только круглые отверстия, вспомогательное движение шпинделя помогает делать на нем и другие операции.

Схематическое изображение станка

Инструкция по созданию станка

Первым делом в домашних условиях приступают к изготовлению столешницы. Для прочного основания лучше использовать металл размером 300*700 миллиметров и профильные трубы 250*350 миллиметров, соединенные между собой сваркой. Сверху труб приваривают металлическую столешницу.

Для стойки станка удобно использовать уголки с ребром жесткости в 25 миллиметров. 2 уголка, сваренные между собой, образуют нужный квадрат. Швы уголков зачищают и приваривают к основанию под углом в 90 градусов.

Изготовление столешницы

Для поступательных движений подъемного механизма понадобится тридцати сантиметровый металлический профиль, который одевается на стойку. Его плавному ходу, скольжению по стойке не должны препятствовать сварочные швы.

Подъемный механизм должен плотно прилегать к стойке станка. Для избежания зазора используют подшипники скольжения, закрепленные на распорной планке. На подъемный механизм сваркой закрепляется болт, в уголке вырезается отверстие, в которое продевается крепежный стержень. Завершает конструкцию мощная пружина, выступающая амортизатором.

Теперь можно приступить к закреплению двигателя. Для его крепления необходимо сделать дополнительную платформу из профиля 60 миллиметров. Отрезав 30 миллиметров профиля, в нем прорезают в верхней и нижней части отверстия под трос, затем приваривают к подвижному механизму, закрепленному на стойке. Для накрутки троса, у основания стойки закрепляется ручка. Для ее изготовления можно использовать металлический прут с диаметром 15 миллиметров.

Регулировка высоты подъема и погружения сверла в рабочий материал осуществляется механизмом тормозного устройства от велосипеда. Для продевания тормозного тросика и его намотки в стойке просверливают сквозное отверстие, в которое продевается болт с двумя накрученными на него гайками. В пространство между ними вставляется трос.

Еще одна гайка фиксирует болт на стойке. Для верхнего натяжного фиксатора используют натяжную лапку размером 20*100 миллиметров с прорезью. Натяжение троса, проходящего внутри пружины, производят закручиванием верхней гайки.

Конструкция механизма подъема

Для крепления двигателя вырезают пластину, которая точно совпадает с подготовленным крепежным местом. Профильную трубу и пластину сваривают между собой под углом в 90 градусов. Дрель на пластину крепится болтами.

Между валом двигателя и патроном устанавливается переходная муфта, крепится патрон. К электрической части подключается переключатель направляющий вращение двигателя, кнопка запуска и остановки сверлильного станка.

По завершении этапов сборки все сварочные швы подлежат зачистке, узлы конструкции — смазке, металлические и деревянные детали — обезжириванию, грунтовке и окраске. Чтобы краска не попала на трос и резьбу, их обматывают малярным скотчем.

Варианты самодельных сверлильных станков

Вариантов самоделок много. Для их изготовления используют отслужившие свой век автомобильные рулевые рейки, подсоединенные к асинхронному двигателю от стиральной машины ремнем передачи, и даже старые микроскопы. Но самым эффективным являются самодельный станок, изготовленный из дрели.

Его можно изготовить из домкрата, служащего стойкой, приваренной к массивной пластине из стали, нескольких полос металла, швеллера. Вместо дрели допускается использовать шуруповерт. Приспособление простое в сборке и не требует больших денежных вложений. Для лучшей устойчивости его прикручивают к столешнице стола.

Станок с двигателем от стиральной машины

Изготовленный в домашних условиях сверлильный станок не будет уступать многим своим фабричным аналогам, а стоимость его будет намного ниже тех, что продаются в магазине.

Сделайте свое собственное настольное сверло с квадратным отверстием с помощью этого руководства

Если видеоплеер не работает, вы можете нажать на эту альтернативную ссылку на видео.

Если вы изо всех сил пытаетесь вставить квадратный колышек в круглое отверстие, то этот замечательный маленький проект может быть как нельзя кстати. Используя старый лом и немного изобретательности, вы тоже можете сделать свое собственное настольное сверло с квадратным отверстием.

Следуйте этому простому руководству, чтобы узнать, как это сделать.

Источник: Sek Austria/YouTube

Как вы понимаете, вам понадобятся некоторые инструменты и материалы, прежде чем вы начнете.

Необходимые материалы и приспособления

  • Лом L-образной стали
  • Листовой металлолом
  • Блок подшипников
  • Старый рабочий мотор
  • Старый сверлильный патрон
  • Сверло с квадратным отверстием
  • Стальной стержень
  • Угловая шлифовальная машина
  • DEKOPRO Сварочное оборудование и защитное оборудование
  • Различные гайки и болты

Шаг 1. Изготовление рамки

Первый шаг — взять L-образный стальной стержень и листовой металлолом и сварить их вместе, чтобы сделать основную основу для устройства. Затем возьмите еще несколько полос металлического листа и отрежьте под углом с помощью угловой шлифовальной машины.

Приварите стальной уголок к другой полосе металлического листа, как показано на видео. После этого приварите угловую стальную форму к основному основанию.

Источник: Sek Austria/YouTube

После этого возьмите несколько небольших кусков листового металла и сделайте скобы. Вставьте отрезки стального стержня в кронштейны, как показано на рисунке, чтобы получилась пара направляющих.

Поместите их на основание и приварите на место по мере необходимости.

Источник: Sek Austria/YouTube

Шаг 2: Сделайте подвижную платформу

Сделав это, возьмите еще один кусок листового металла и вырежьте трапециевидную форму с одной стороны. Затем просверлите в нем несколько отверстий и вварите в них несколько болтов, как показано на видео.

Источник: Sek Austria/YouTube

Приварите еще один отрезок стального листа к пластине с болтами и вставьте два стальных стержня одинаковой длины в большие отверстия, как показано на рисунке.

Сделав это, переверните пластину и прикрепите подшипники к открытым приваренным гайкам. Затем перенесите сборку на основное основание, демонтируйте направляющие и проденьте их через подшипники, как показано ниже.

Источник: Sek Austria/YouTube

Затем установите лебедку с ручной регулировкой для перемещения платформы вперед и назад по рельсам.

Шаг 3: Установите основное сверло

После этого просверлите ряд отверстий на вертикальной стойке основания и прикрепите пару направляющих, как показано на видео. Далее установите две пары рельсовых кронштейнов и уложите над ними лист стали.

Отметьте места, где пластину нужно будет прикрепить к кронштейнам, и просверлите соответствующие отверстия. Сделав это, возьмите двигатель и прикрепите его к металлической пластине, как показано на рисунке.

Источник: Sek Austria/YouTube

Установите сверлильный патрон на ось дрели, а затем вставьте сверло с квадратным отверстием в основной сверлильный патрон.

Затем приварите куски металла, чтобы сделать скобу, удерживающую сверло на месте, как показано на видео. После завершения прикрепите болтами монтажную пластину двигателя к нижним направляющим по мере необходимости.

Источник: Sek Austria/YouTube

Шаг 4: Завершите настольное сверление

После этого установите двигатель на подвижную пластину. Затем прикрепите пару металлических деталей, которые будут действовать как бамперы на направляющие, чтобы каретка пластины/сверла не соскальзывала с направляющих.

После этого установите комплект пружин между основной стойкой рамы и подвижной кареткой.

Затем возьмите кусок стали и вырежьте из него ручку. Прикрепите его к основной раме и соедините с бурильной тележкой, используя другой короткий стальной отрезок.

Источник: Sek Austria/YouTube

Это основная рукоятка, которая будет тянуть буровую каретку вниз, преодолевая сопротивление ранее установленных пружин. Проверьте действие и при необходимости отрегулируйте.

Сделав это, установите пару зажимов по обеим сторонам основной платформы, чтобы удерживать на месте то, что вы хотите просверлить.

После этого ваша самодельная настольная дрель готова. Теперь все, что вам нужно сделать, это подключить двигатель и найти место, где можно разместить новый инструмент.
