Стойка-штатив для дрели своими руками | Своими руками
Давно хотел смастерить для дрели стойку, чтобы использовать ее как сверлильный станок для точного сверления. Исполнить мечту помог старый фотоувеличитель, его за копейки купил в комиссионном магазине. При этом для воплощения идеи не пришлось ничего переделывать, понадобилась всего лишь пара дополнительных деталей.
Из короба фотоувеличителя, предварительно сняв его со стойки, удалил линзу и механизм от нее. Диаметр крепежной части дрели почти совпал с диаметром посадочного отверстия под линзу. Разницу (в моем случае 2 мм) устранил с помощью изоленты (фото 1) : намотал ее на крепежную часть так, чтобы инструмент вставлялся с небольшим усилием.
Чтобы надежно и ровно закрепить дрель сверху, изготовил из металлического уголка и сантехнического хомута фиксатор. К уголку прикрутил болтом с гайкой хомут (фото 2), затем уголок закрепил на коробе изнутри также болтом с гайкой, тем самым надежно зажал в нем дрель (фото 3) Готовый узел установил обратно на стойку (фото 4)
Продумал систему запуска станка. Решил использовать удлинитель, сначала хотел закрепить его тройник сверху над коробом, но это оказалось неудобно. В итоге зафиксировал тройник на основании фотоувеличителя на двухсторонний скотч, затем к нему подсоединил (к контактам внутри) через провода выключатель так, чтобы он отключал тройник, а мне не приходилось бы выдергивать вилку удлинителя из розетки сети.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
Станок готов. Работаю на нем просто. Дрель подключаю к розетке на основании, предварительно нажав кнопку блокировки. Затем, чтобы ее запустить, просто нажимаю клавишу выключателя. Опускание и поднятие сверлящего механизма выполняю штатными барашками на стойке увеличителя. За счет плавного хода отверстие получается аккуратное и строго под прямым углом.
На заметку!
Благодаря простому креплению, дрель всегда можно снять и пользоваться ею как обычно, по прямому назначению.
СОВЕТ
Чтобы определить диаметр старого сверла, на котором уже нет маркировки, обычно используют штангенциркуль. Но что делать, если его нет? Здесь выручит разводной ключ, который наверняка есть в арсенале практически у каждого хозяина, так как это инструмент универсальный. Зажимаем губками ключа резьбовую кромку сверла (фото 1)
Затем убираем его и измеряем расстояние между губками линейкой (фото 2). в итоге получаем диаметр. Николай Головачёв, корреспондент. Фото автора
Ссылка по теме: Стойка для дрели (шуруповерта) своими руками

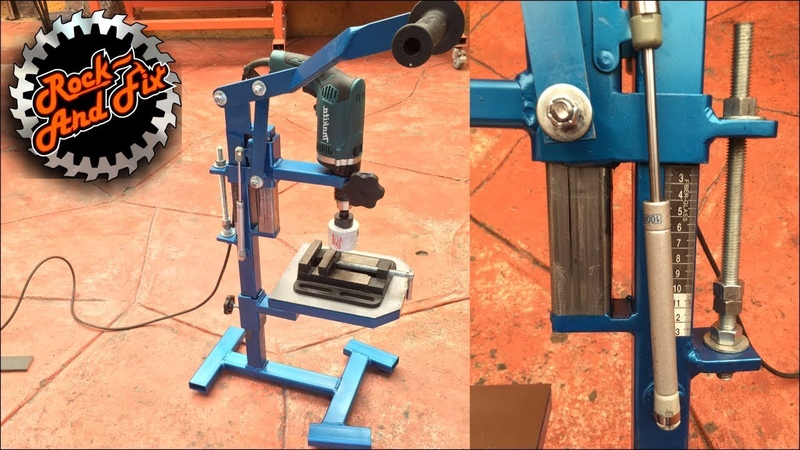

Стойка для дрели. Homemade Drill press
Watch this video on YouTube

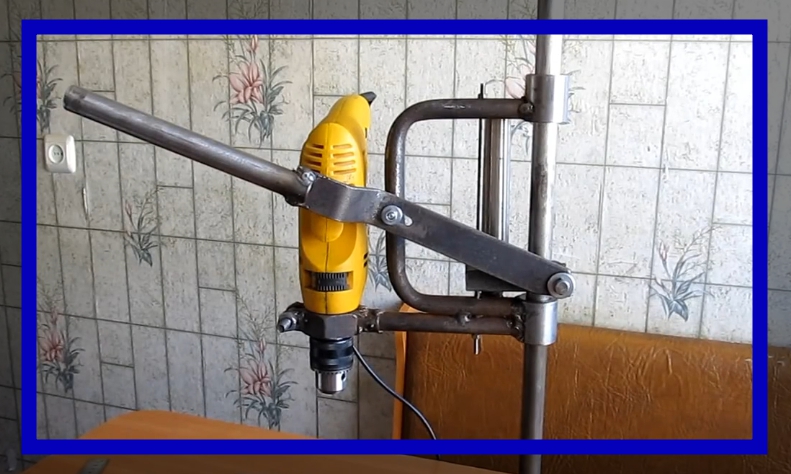

СТОЙКА для ДРЕЛИ СВОИМИ РУКАМИ. Дополнение к «СТОЙКА для БОЛГАРКИ». Просто, надёжно! DRILL PRESS DIY
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
DIY сверлильный станок из стойки и ручной электродрели.
Всем добрый день! В этом обзоре я покажу, как удалось сделать небольшой простой сверлильный станок из приобретенной стойки под дрель и имеющейся, но редко используемой, ручной электродрели. Я постарался сделать законченное и удобное приспособление для любительских и бытовых нужд, без претензий на профессиональное применение. Как всегда, в обзоре описание процесса, чертежи, и полученный результат.
Все предыдущие года для сверления отверстий я вполне обходился шуруповертом, ну очень редко ручной дрелью. Этого вполне хватало, на деталях с небольшой толщиной проблем не возникало. Другой вопрос сверление четко вертикальных отверстий в большой толщине материала, иногда получается контролировать вертикальность сверла, иногда не очень.
Рассверливание меньшего отверстия сверлом большего диаметра: зачастую, при рассверливании изначальный центр отверстия мог и сместиться, в зависимости от того, как там себя найдет сверло.
Чтобы избежать всех этих проблем, ответственные детали и заготовки сверлить надо на сверлильном станке, которого естественно нет.
Я уже дошел до кондиции, когда сверлильный станок нужен, но вот что точно я от него хочу, какие параметры для меня важны, и какой нужно выбрать – я пока не знаю. Поэтому для наработки опыта и формирования у себя будущих потребностей, для лучшего и эффективного вложения средств в сверлильный станок в будущем, я решил поупражняться на самодельном станке из стойки для ручной дрели.
Можно было купить просто стойку, разместить в ней дрель и пользоваться, но мне необходимо было сделать удобное включение и выключение дрели, а также удобную регулировку скорости вращения. Поэтому я решил сделать для стойки небольшой постамент, с размещенными в ней органами управления, а также ящиком для сверл и других принадлежностей.
А на самом основании стойки решил сделать более широкий стол для размещения и фиксации заготовок под сверление. В ходе проектирования получилась вот такая конструкция (стойка и дрель в модели другие, взял из 3D Warehouse):
Конструкция ящика следующая, с установленным в нем органайзером под часто используемые сверла:
Чертежи с размерами:
Изучив просторы сети и отзывы, была выбрана уже довольно известная стойка для дрели Энкор 20090 с цельнометаллической колонной и чугунными основанием и кареткой. (Паспорт стойки)
Несколько фото распаковки и сборки:
Люди в отзывах пишут про люфт в пластиковой направляющей каретки, и небольшом люфте в точке колонна-каретка, но не у всех. Мне достался люфт пластиковой направляющей, который вылечился просто подкладыванием кусочка пластика от папки для бумаг. Люфт пропал вообще, каретка стала туго ходить вверх-вниз, но густая силиконовая смазка убрала и эту проблему. Стойка отличная, тяжелая, монументальная!
В качестве рабочей части нашего станка выступила старенькая, но бодрая дрель Интерскол ДУ13/780ЭР:
Дрель плотно зашла в приемное гнездо на стойке, люфтов нет, фиксация отличная:
Начинаем собирать наш постамент с ящиком. Напиливаем детали постамента. В проекте я заложил фанеру толщиной 10 мм, но так получилось, что у меня стоял уже начатый лист 12мм, который я почему-то принял за 10мм, от этого у меня плыли размеры и я еще долго не мог понять почему ):
Собираем на саморезы и ПВА:
Напиливаем детали внутреннего выдвижного ящика, дно ящика из фанеры 6мм:
Собираем ящик:
Готовим и вклеиваем заднюю и переднюю заглушки постамента:
Для выдвижного ящика используем мебельные шариковые направляющие:
Для крепления ящика к петлям положил рядом лист фанеры и подложил четыре 10-ти рублевых монеты для создания равномерного зазора между ящиком и основанием постамента:
Выпиливаем и приклеиваем на ПВА лицевую панель ящика, зазоры также регулируем монетами:
Не забываем сделать ручку для открытия ящика:
В качестве начинки для управления включением/выключением и регулировкой оборотов подобрал в закромах вот такой комплект: реле с катушкой 230V, две кнопки, c NO и NC контактами, и симмисторный регулятор оборотов (2000Вт) с Aliexpress:
На передней панели размечаем отверстия под кнопки и потенциометр регулятора:
Сверлим отверстия. Под ручку потенциометра пришлось сделать небольшое углубление дремелем с фрезой, так как толщина лицевой панели 6 мм, и ручка нормально на вал потенциометра не садилась:
Примеряем кнопки:
На заднюю заглушку блока кнопок решил поставить розетку под вилку дрели, а также сальниковый ввод для провода питания от сети:
Берем верхнюю крышку постамента, размечаем и сверлим отверстия для крепления основания стойки (верхнюю крышку постамента не приклеивал, крепил только на саморезы):
Переходим к изготовлению сверлильного стола. Будем делать из двух листов фанеры:
Соединяем два листа на четыре самореза, размечаем и выпиливаем лобзиком паз под колонну нашей стойки, дорабатываем дремелем:
Размечаем закругление углов:
Размечаем, берем фрезер и пазовой фрезой ф10мм по фанерному упору делаем пазы под перемещаемые прижимы стола, а также скругления стола:
Разбираем нашу деталь, берем нижний лист, размечаем и сверлим в нем отверстия для крепления стола к основанию стойки:
С обратной стороны, для крепления использовал вот такой крепеж с резьбой М8, чтобы утопить шляпки, сделал углубления дремелем:
Берем верхний лист стола, размечаем и выпиливаем квадратное отверстие 70х70 мм под сменный вкладыш. Вкладыш размещаем со смешением относительно центра, чтобы его можно было переворачивать и использовать все стороны квадрата вкладыша:
Склеиваем на ПВА оба листа нашего стола:
Готовим зажимы для стола. Их сделал из обрезков фанеры, немного скосил полученную пятку, чтобы получался хороший зажим тонких деталей. Отверстие 8мм под прижимной болт немного выработал в продольном направлении, чтобы болт в детали мог отклоняться относительно вертикальной оси.
Пробуем наш зажим в действии, используем длинный мебельный болт M8, шайбы и барашковую гайку:
Берем все полученные детали станка, шлифуем и покрываем маслом:
Ставим все компоненты системы питания и управления, кнопки и реле подключены по схеме с самоподхватом:
Делаем проверку включения, всё ставим и фиксируем провода:
Снизу постамента ставим прорезиненные ножки:
Крепим сверлильный стол к основанию стойки гайками М8:
Далее крепим уже основание со столом к верхней крышке постамента болтами и гайками М6:
Вставляем ящик, смотрим, что пока получилось:
Переходим к изготовлению органайзера для сверл. Все детали горизонтального отделения органайзера из фанеры 6мм. Выпиливаем по чертежу основание, напиливаем тонкие полоски фанеры, и собираем бортики на ПВА:
Напиливаем на столе разделители шириной 6мм (для таких операций мне на распиловочном столе пришлось сделать вкладыш нулевого зазора из алюминия, так как изначальная поверхность стола уже износилась, и на фанере пошли сильные сколы):
Разделители клеим через шаблон 14 мм на ПВА. Глубину и ширину (6х14 мм) отделения брал из расчета своих пальцев, чтобы я мог без труда взять мелкое сверло со дна отделения:
Вертикальный органайзер под самые ходовые сверла (два отделения под сверла по металлу и по дереву) решил сделать из фанеры 12 мм, но сверху приклеить полоску из фанеры 6мм, так как в торец фанеры сверлится совсем плохо:
Примеряем наш вертикальный органайзер к горизонтальному:
Размечаем и насверливаем уже на нашем столе отверстия в органайзере всеми доступными сверлами, от 8мм до 1мм с шагом диаметра 1 мм:
Примеряем оба органайзера в ящике:
Покрываем маслом новые детали, ставим в ящик. Вертикальный органайзер ставим на мелкие петли, чтобы его можно было откидывать в полностью вертикальное положение и иметь доступ к сверлам в нижнем отделении.
Перед горизонтальным органайзером приклеил в ящике упор из куска фанеры 6мм, после него в ящике чуть позже будет органайзер под фрезы, зенковки и другие крупные сверла. Также заготовил несколько квадратных сменных вкладышей:
Собираем все детали станка, сворачиваем и крепим кабель дрели, чтобы не мешал:
Работаем:
Сверлильный станок получился годный. Сверлить так гораздо удобнее, и главное точнее и аккуратнее. Нет конечно поддержания оборотов, с ним было бы еще комфортней, но я уже начинаю привыкать, какую скорость надо выставить на дрели и силу погружения для материала, чтобы не просаживать дрель, но и не испортить заготовку или деталь высокими оборотами. Это всё опытом отрабатывается. Поработаю на нем, пойму, что мне нужно и важно от станка, какие параметры мне будут критичны, чтобы возможно в будущем рассматривать «взрослый» станок.
В ближайших планах сделать к станку небольшие тиски для вертикального крепления заготовок и шлифовальный барабан, они мне нужны для приближающихся проектов.
3D модель станка в SketchUp: ссылка
