Сделайте сверлильный станок из дрели самостоятельно, чертежи в помощь!

Дрель является функциональным инвентарем, однако в человечьих руках на весу от неё тяжело получить необыкновенную точность сверления. Сверлильный станок из дрели в кустарных условиях по предложенным чертежам может быть когда. Если дрель является инвентарем ежедневного спроса, её конечно закрепить на кронштейне хомутами. При включении энергетического инструмента в постоянную композицию, пускорегулирующий узел станка можно вынести.

Когда сверлильный станок нужен

Сверлильный станок из дрели употребляется теми, кто создаёт самодельные предметы. Их изготавливают которые любят пофантазировать, отыскать нужные детали в магазине проблемно и пропадает смысл. Мастера обожают всё создавать без помощи других. Часто перед таким умельцем встаёт вопрос точности отверстий, которые он должен просверлить. Что остается сделать нашему клиенту знают, что навесу на коленке четкого выполнения работ нет. Будет нужно держак, для закрепления инструмента с оснасткой.

Какой конкретно дрелью пользоваться, находится в зависимости от нрава увлечения мастера. Изготовка электрических плат для радиолюбителей просит сечение свёрл от 0,3 мм, вручную при мельчайшем отклонении от прямого угла сверло лопнет. Только небольшой сверлильный станок спасёт положение, однако стоит он недешево. Выход один – сделать самому.

На своем, сделанном из подручных материалов станке можно:

  • выполнить сквозные и глухие отверстия;
  • просверлить в узкой заготовке отцентрованное перпендикулярное отверстие;
  • вырезать отверстие либо порезать резьбу.

Главные части сверлильного станка

Станок сверлильный, означает, подразумевается внедрение дрели в сборе с патроном главным либо быстрозажимным. Инструмент должен крепиться на надёжной вертикальной стойке и иметь свободу перемещения вверх-вниз. Стойка обязана быть вертикально установлена и закреплена на громоздкой плите снизу, которую именуют станиной. Инструмент прост в описании, однако чтоб достигнуть точности выполнения операций, нужно сделать отлично сверенную конструкцию. В особых изданиях и вебе с легкостью найдете чертежи сверлильного станка из дрели своими руками из разных материалов.

Хоть какой инструмент, создаваемый по эталонам в фирме, оборудован элементами безопасности – защитными экранами, блокировками от случайного включения. Создавая собственный инструмент нужно позаботиться о защите, принять меры, чтоб станок не попал в руки детям.

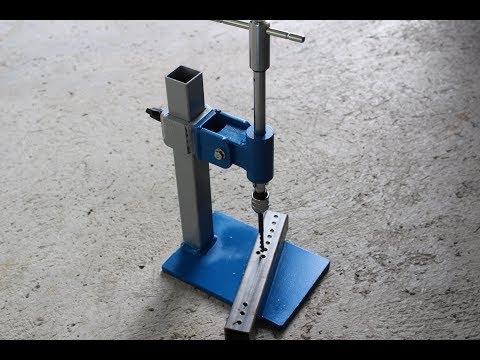

Сверлильный станок из

дрели в кустарных условиях

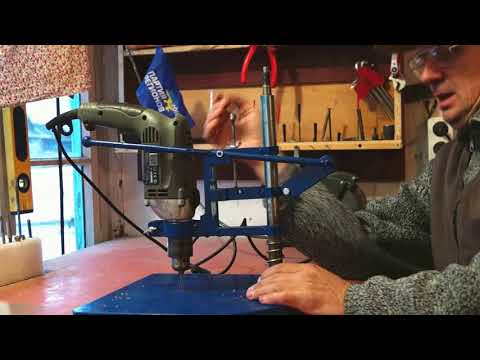

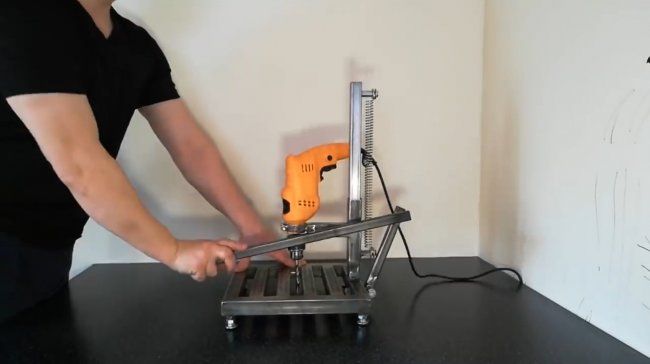

Часть 2.7. доработка. Cверлильный станок из дрели. Показан весь процесс .

Крутая

самоделка из дрели фрезар на дому

МОЯ ПАРТНЕРСКАЯ Программка Входите И ЗАРАБАТЫВАЙТЕ группа с .

Сверление сопровождается сильной вибрацией. Маленькие сотрясения разрушают структуру материалов, четкого выполнения операций достигнуть не получится. Гасят вибрацию мягенькие прокладки, которые монтируют в местах крепления инструмента и мощная станина – вибрационные волны глохнут. Содействует маленькой дрожи инструмента нехорошая сборка, нарушение центровки, смещение центра масс. Что остается сделать нашему клиенту передвигающиеся части самодельного сверлильного станка из дрели подгоняются потно, с наименьшими зазорами.

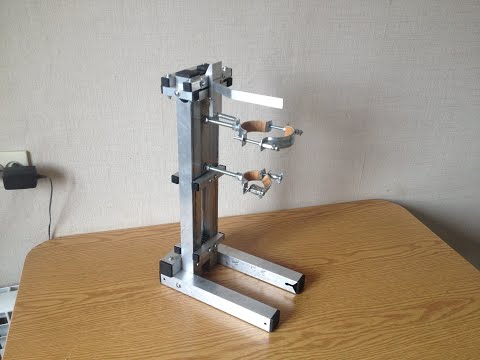

Строим сверлильный станок по чертежам

В помощь мастеру, вначале строящему сверлильный станок из дрели своими руками, предлагаются чертежи. Собрать конструкцию из деревянных брусков и внедрением мебельной плиты под станину сумеет каждый из нас, обладающий первичными столярными способностями. Крепление конструкции из дерева производится шурупами.

Для крепления частей употребляют уголки. Элемент крепления дрели выполняется разборным, на съёмных хомутах, или встроить инструмент намертво. Принципиальной частью устройства станет подвижное салазочное устройство, которым дрель со сверлом перемещается в свое время работы. Часто для сотворения полозьев употребляют мебельные телескопические направляющие. Просто и понятно представлено, как собрать сверлильный станок из дрели на дому, на видео:

Предложенный вариант является универсальным, идиентично отлично совладевает с металлом, древесной породой и принципами материалами. Однако он громоздок для маленьких операций умельцы изготавливают маленькие станочки, используя штатив от фотоувеличителя и сварную станину. Иногда в ход идёт управляющая стойка от автомобиля. Железные рамные конструкции требуют слесарных способностей. Как сделать сверлильный станок решается, исходя из наличия подручных деталей и предназначения приспособления.

Примером совсем необыкновенной конструкции малеханького приспособления для радиомастеров послужит станок из старенького школьного микроскопа и мотора стеклоочистителя автомобиля УАЗ. Движок даёт большой вращающий момент, однако для его использования будет нужно удлинить вал. Его мощности и крутящего момента довольно для выполнения сверлений тонких как фольга листов металла. Сам кронштейн нуждается в доработке – убирается четкая настройка, микроскопный узел и устанавливается маленький движок.

Принципные моменты работы на сверлильном станке

Вновь сделанный станок просит дополнительной наладки. Пробное включение проводят на столе, где убраны что остается сделать нашему клиенту, не относящиеся к делу, предметы. Станок считается верно собранным и готовым к предстоящей работе, если:

  • сверло крутится по оси, не создавая резвым вращением расширяющиеся сектора;
  • опущенное вниз сверло должно точно войти в углубление иначе говоря намеченную точку на станине;
  • отрегулировано перемещение дрели по салазкам туго, увы без заеданий и рывков;
  • для сквозных отверстий приготовлена особая подложка, чтоб не портить станину.

В свое время сверления держать в голове о нагреве устройства, подымать временами оснастку при глубочайшем бурении, для остывания используется жидкость.

Всегда следует держать в голове, быстроходный режущий инструмент является источником завышенной угрозы. Переналадку проводить есть вариант лишь на обесточенном оборудовании. Глаза всегда должны являться защищены очками.

Выборка разных сверлильных станков, сделанных руками мастеров, на любой случай жизни подтверждает неиссякаемую находчивость народных умельцев. В магазине можно купить всё, увы сделать свой инструмент – достойно мастера.

Источник

видео, дрель, рука, самоделка

Related Posts

Как сделать сверлильный станок из домкрата (2 пошаговые инструкции)

Качество и точность просверленных отверстий, во многом зависят от мастерства исполнителя, однако даже новички без опыта могут делать отличные результаты, используя специальное оборудование. Аккуратность и удобство работы сверлильным станком, превосходит обычную дрель по эффективности, но и стоят такие устройства гораздо дороже. Для опытных мастеров и активных энтузиастов, мы составили 2 детальных руководства по бюджетному изготовлению сверлильного станка из доступных деталей.

Особенности изготовления

Как и любое приспособление для работы в мастерской, классический сверлильный станок обладает высокой точностью и надежностью сборки. Самостоятельное изготовление подобного оборудования требует детальных расчетов и повышенной аккуратности. Качество финального изделия, во многом зависит от опыта владения сварочным и режущим инструментом, а также, от наличия вспомогательных приспособлений (тисков, струбцин). При должной усидчивости и аккуратности, приличную рабочую модель можно сделать даже с базовыми навыками, только такая сборка потребует больше времени и усилий.

В качестве главного вращательного элемента, в следующих инструкциях используется дрель или отдельно взятый электродвигатель. Домкрат, в представленных сборках, выполняет роль механизма подъема и опускания всего электропривода со сверлом. Для обеспечения устойчивости, сверлильный станок из домкрата располагается на массивном основании (желательно металлическом). Подробные детали обеих конструкций, описаны далее.

Инструкции по изготовлению

Сборка самодельных устройств в домашних условиях, практически всегда подразумевает уникальность конструкции, основанной на комбинации доступных деталей. Обычно, используется то, что есть в наличии или может быть куплено за относительно низкую цену (трубы, уголки, швеллера). Чтобы раскрыть тему более подробно, представляем 2 варианта инструкций, описывающих, как сделать сверлильный станок своими руками из домкрата, который используется в качестве стойки.

Сверлильный станок из винтового домкрата и дрели

Первый вариант исполнения изделия предельно прост и требует базовых навыков для сборки. Устройство основывается на обыкновенной дрели, штатном домкрате ВАЗ 2101-07 и мелких металлических компонентах. Скорость подачи и подъема сверла, достаточно медленная, но сила упора в заготовку, весьма высокая. Конструкция стойки и крепежа интуитивно понятна, но требует повышенной точности и аккуратности при сборке.

Требуемые материалы:

  1. Труба с наружным Ø 50 мм, длиной 550 мм (для направляющей).
  2. Труба с внутренним Ø 50 мм, длиной 170 мм (для кронштейна, перемещающегося по направляющей).
  3. Муфта водопроводной трубы Ø 50 мм (для крепления дрели).
  4. Уголок 40×40, толщиной 3 мм (для ушей стягивания муфты).
  5. Гайки и болты (для стягивания ушей муфты и крепления домкрата к основанию).
  6. Отрезок металлической пластины, толщиной от 3-х мм (для соединения кронштейна с домкратом и крепежом дрели).
  7. Массивная металлическая пластина: 400x300x10 мм (для основания станка).

Перечисленные компоненты указаны в качестве примера рабочего набора, из которого можно собрать точный сверлильный аппарат. Если конкретную деталь найти не получается, её можно заменить схожей по свойствам и прочности. Например, вместо круглых труб, вполне подойдут профильные, квадратные. Главное – понять общий принцип, а смекалка заполнит пробелы списка доступными материалами. Переходим к сборке.

В первую очередь, следует убедиться в отсутствии люфтов упора домкрата. Если биение сильное, штатный бегунок можно слегка нарастить полосками металла, или припоем. Для достижения максимальной точности, можно сварить новый бегунок с требуемыми размерами. Вместо упора, к подвижной части приваривается, металлическая пластина, соединяющая домкрат с кронштейном.

Подвижный крепеж (кронштейн) для дрели, изготавливается из отрезка трубы с внутренним диаметром в 50 мм, который соединяется с муфтой при помощи металлической пластины. Сама муфта, в которую зажимается дрель, разрезана на 2 равные половины, по краям которых приварены уши из уголков с просверленными отверстиями, в которые продеваются болты для стяжки.

Установка домкрата и направляющей трубы с наружным диаметром в 50 мм, выполняется в сборе (кронштейн должен находиться на направляющей). Труба располагается по середине плиты основания станка, ближе к краю, а домкрат справа от неё (чтобы было удобно крутить ручку). Для удобства калибровки, данные детали к станине лучше прикрутить. К основанию трубы, можно приварить фланец, отрезок металла или уголки.

Финальным этапом изготовления стойки, будет точная калибровка направляющей с установленной дрелью. Необходимо добиться точного угла в 90° между сверлом и основанием, с боковой и передней части станка. При необходимости, можно подложить под направляющую трубу, несколько слоев фольги.

Таким незамысловатым способом, может быть изготовлена стойка для дрели из домкрата своими руками. Обзор готового устройства, с исчерпывающими комментариями автора, представлен в следующем видеоролике.

Из ромбического домкрата и электродвигателя

Второй вариант самодельного сверлильного станка основан не на готовой дрели, а на отдельно взятом электродвигателе от стиральной машины. В качестве регулируемой стойки используется ромбический домкрат. Представленная конструкция не обладает идеальной точностью, но отлично демонстрирует общую концепцию устройства, которую легко доработать, усилив и увеличив мощность. Главный плюс такого станка заключается в простоте сборки, и дешевизне комплектующих.

Требуемые компоненты:

  1. Ромбический домкрат
  2. Электродвигатель от 300 ватт
  3. Сверлильный патрон
  4. Соединительная муфта или шлицевая втулка (для крепления патрона на вал двигателя)
  5. Массивная железная пластина (для основания станка)
  6. Рукоятка или штурвал (для удобной регулировки высоты сверла)
  7. Тумблер или клавишный переключатель (для запуска и остановки мотора)
  8. Тонкий листовой металл (для изготовления защитного корпуса привода)
  9. Болты и гайки (для крепления верхней части к домкрату)

Процесс изготовления данной самоделки подразумевает использование двигателя вместе со штатной монтажной пластиной, на которую он крепится в корпусе стиральной машины. Автор не стал снимать и переставлять привод с ременной передачей на другую площадку, а использовал стандартную (в ней основная причина биения). В качестве верхней опорной площадки для мотора, рекомендуется использовать металл, толщиной от 3-х мм, усиленный уголками.

Соединение верхней площадки с домкратом, можно выполнить при помощи сварки или болтов. Рекомендуется устанавливать ромбический подъемник в перевернутом виде, так как нижняя площадка у него имеет большую площадь и не будет забирать полезное пространство в рабочей зоне.

Объединив домкрат с верхней площадкой, можно переходить к установке сверлильного патрона на вал мотора. Автор изделия использует штатную втулку со шлицами, на которую приварен болт. Патрон накручивается на болт и контрогается. Если у вас в наличии нет подходящей втулки, можно приобрести копеечную соединительную муфту, заранее измерив диаметр вала и патрона.

Следующим шагом, упор домкрата приваривается к массивной железной пластине (основанию). Перед фиксацией, следует вставить сверло в патрон и расположить его точно перпендикулярно нижней площадке.

Для удобства эксплуатации, станок необходимо оснастить переключателем и рукояткой для вращения винта. Чтобы защитить электропривод от пыли и грубого физического воздействия, можно изготовить короб из тонкого листового металла по габаритам верхней площадки.

Устройство в данном исполнении может использоваться для повышения точности и облегчения сверления заготовок из дерева и металла, толщиной до 3-х мм. Изделие обладает потенциалом, который можно реализовать, имея четкое понимание, как сделать сверлильный станок из домкрата своими руками. Видео, представленное ниже, демонстрирует процесс сборки в более наглядном формате, но без русскоязычных комментариев.
