Фрезерный станок по дереву своими руками: чертежи с размерами, инструкция

Современная столярная мастерская представляет собой набор удобных инструментов для обработки любых пород дерева. Это немыслимо без фрезерного станка по дереву, собранного своими руками. Собрать стационарную установку на основе ручного инструмента достаточно просто.

Конструкция

Стоит знать необходимые части конструкции для фрезерной обработки. Главными составляющими станка, изготовленного своими руками, являются:

• Станина.
• Стол.
• Поддержка (суппорт).
• Шпиндель.
• Салазки для движения заготовок.
• Панель, запускающая шпиндель.
• Технология контроля управлением.
• Режущий комплект.

В моделях на 220В есть дополнительная каретка. Благодаря её можно обрабатывать детали под различными углами.

Схема

Схема устройства оборудования приведена ниже:

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Классификация агрегатов

Всего существует три категории фрезеров:

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

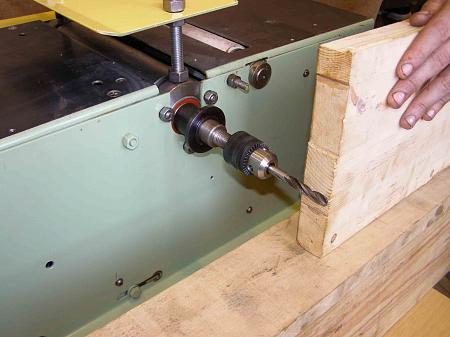

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т. д.
• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

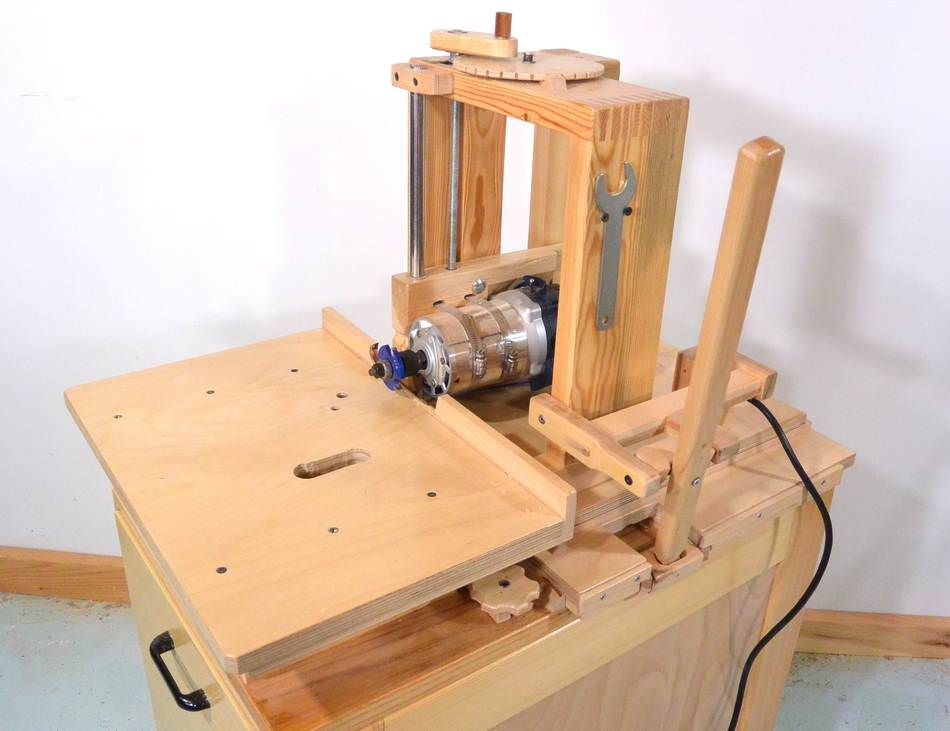

Поэтапное создание фрезерного станка по дереву своими руками

Если по каким-то причинам затруднительно приобрести данное оборудование, то можно соорудить установку самостоятельно. Учитывают все следующие компоненты:

• Столешница.
• Параллельный упор.
• Шпиндель.
• Станина.
• Салазка.
• Пылесос для устранения стружки.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин.

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Так или иначе, кабель питания должен быть устойчивым к износам и иметь сечение, соответствующее мощности станка.

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

• Статичный. Это полноценная рабочая площадка.
• Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
• Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Рама станка

 Для её изготовления необходимы чертежи (хотя бы от руки), а еще профильные трубы 2,5х2,5 см. Всего их нужно 4. Они свариваются между собой. С одной стороны создающегося стола приваривается пятая труба. Она требуется для движения параллельного упора. К трубам подобным методом монтируются ножки.

 На все стороны для усиления конструкции прибавляются по одному уголку идентичной длины. Так столешница надёжно зафиксируется в углублении.

Изготовление столешницы

Для этой цели применяется лист с конкретными размерами:

• ламинированная плотная фанера толщиной 1 см;
• плита ДСП от 2,5 см, имеющая сверху и на торцевых сторонах полимерный оборонительный слой.

У таких изделий лучшая устойчивость к агрессивным внешним факторам при сопоставлении с деревянными аналогами. В рабочем листе требуется создать выемки, а в них поместить профили из металла.

Изготовление своими руками станины самодельного фрезерного станка по дереву

Процесс идёт так: болгаркой отрезаются требующиеся заготовки (уголки). В нижней стороне ставятся усиливающие поперечины. К торцевым зонам привариваются опорные компоненты (пластины). В них можно сделать отверстия с резьбой. Затем в них ввинчиваются болты.

Можно провести установку дополнительных опор вместо уголков. Для этой задачи к длинным сторонам монтируются две трубы. Они будут поддерживать фанеру, являться ограничителями для станка. Для лучшей устойчивости стола между его ножками привариваются перемычки на дистанции в 20 см от поверхности пола.

Дополнительные защитные элементы

Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.

Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.

Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.

Другие функциональные детали

Их перечень таков:

• Опорная плита. Гасит волны упругости.
• Плата привода для погашения вибраций.
• Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
• Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
• Уловитель пыли.

Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.

Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.

Упор

Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.

Боковое движение фрезы можно незначительно регулировать, поворачивая упор и фиксируя его струбциной.

Схема бокового упора такова:

Пылесборник

Он может иметь такую конфигурацию:

Элементы системы

• Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
• Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
• Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
• Пылесос.

Гребенки

Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.

Чертёж:

Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.

Гребни крепятся к упору с помощью специального болта через щелевую дырку.

Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.

Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.

В каком порядке собираются комплектующие элементы

Здесь работа идёт по такому алгоритму:

• Создание каркаса.
• Установка столешницы и навесных деталей.
• Конструкция ставится на бок. К ней присоединяется привод и шланг пылесоса.
• Станок располагается в рабочей позиции и подключается к сети.
• Тестирование его работы.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

• Простота применения.
• Мало пыли от работы.

Минусы:

• Слабое качество результата по причине невысоких оборотов (3000 в мин).
• Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

• На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
• На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Особенности эксплуатации самодельного ручного фрезера

Работа с этим аппаратом по следующим критериям:

• Сосредотачивают всё внимание на том, как идет фреза.
• Не двигают заготовку руками – применяют специальные механизмы.
• Защита рук и глаз перчатками и очками.
• Не пускают детей к станку.
• Если фрезер сломался, отключают его от питания и направляют в ремонт.

Вместо заключения

Ассортимент фрезерных станков довольно широк. Если позволяют средства, можно приобрести любую подходящую модель. Но когда есть необходимые навыки и умения, достаточно интересно соорудить это оборудование самостоятельно. Важно понимать для каких целей необходима установка. Если устраивает очень скромный фрезер с узким функционалом, то он создаётся из домашнего электроинструмента.

Фрезерный станок с ЧПУ своими руками: чертежи, видео, фото

1. Инструкция по сборке самодельного фрезерного станка с ЧПУ
2. Подготовительные работы
3. Чертежи фрезерного станка с ЧПУ
4. Приступаем к сборке оборудования
5. Шаговые двигатели
6. Электронная начинка оборудования

Зная о том, что фрезерный станок с ЧПУ является сложным техническим и электронным устройством, многие умельцы думают, что его просто невозможно изготовить своими руками. Однако такое мнение ошибочно: самостоятельно сделать подобное оборудование можно, но для этого нужно иметь не только его подробный чертеж, но и набор необходимых инструментов и соответствующих комплектующих.

Обработка дюралевой заготовки на самодельном настольном фрезерном станке

Решившись на изготовление самодельного фрезерного станка с ЧПУ, имейте в виду, что на это может уйти значительное количество времени. Кроме того, потребуются определенные финансовые затраты. Однако не побоявшись таких трудностей и правильно подойдя к решению всех вопросов, можно стать обладателем доступного по стоимости, эффективного и производительного оборудования, позволяющего выполнять обработку заготовок из различных материалов с высокой степенью точности.

Чтобы сделать фрезерный станок, оснащенный системой ЧПУ, можно воспользоваться двумя вариантами: купить готовый набор, из специально подобранных элементов которого и собирается такое оборудование, либо найти все комплектующие и своими руками собрать устройство, полностью удовлетворяющее всем вашим требованиям.

Инструкция по сборке самодельного фрезерного станка с ЧПУ

Ниже на фото можно увидеть сделанный собственными руками фрезерный станок с ЧПУ, к которому прилагается подробная инструкция по изготовлению и сборке с указанием используемых материалов и комплектующих, точными «выкройками» деталей станка и приблизительными затратами. Единственный минус — инструкция на английском языке, но разобраться в подробных чертежах вполне можно и без знания языка.

Скачать бесплатно инструкцию по изготовлению станка: Самодельный фрезерный станок с ЧПУ

Фрезерный станок с ЧПУ собран и готов к работе. Ниже несколько иллюстраций из инструкции по сборке данного станка

«Выкройки» деталей станка (уменьшенный вид)

Начало сборки станка

Промежуточный этап

Заключительный этап сборки

Подготовительные работы

Если вы решили, что будете конструировать станок с ЧПУ своими руками, не используя готового набора, то первое, что вам необходимо будет сделать, — это остановить свой выбор на принципиальной схеме, по которой будет работать такое мини-оборудование.

Схема фрезерного станка с ЧПУ

За основу фрезерного оборудования с ЧПУ можно взять старый сверлильный станок, в котором рабочая головка со сверлом заменяется на фрезерную. Самое сложное, что придется конструировать в таком оборудовании, — это механизм, обеспечивающий передвижение инструмента в трех независимых плоскостях. Этот механизм можно собрать на основе кареток от неработающего принтера, он обеспечит перемещение инструмента в двух плоскостях.

К устройству, собранному по такой принципиальной схеме, легко подключить программное управление. Однако его основной недостаток заключается в том, что обрабатывать на таком станке с ЧПУ можно будет только заготовки из пластика, древесины и тонкого листового металла. Объясняется это тем, что каретки от старого принтера, которые будут обеспечивать перемещение режущего инструмента, не обладают достаточной степенью жесткости.

Облегченный вариант фрезерного станка с ЧПУ для работы с мягкими материалами

Чтобы ваш самодельный станок с ЧПУ был способен выполнять полноценные фрезерные операции с заготовками из различных материалов, за перемещение рабочего инструмента должен отвечать достаточно мощный шаговый двигатель. Совершенно не обязательно искать двигатель именно шагового типа, его можно изготовить из обычного электромотора, подвергнув последний небольшой доработке.

Применение шагового двигателя в вашем фрезерном станке даст возможность избежать использования винтовой передачи, а функциональные возможности и характеристики самодельного оборудования от этого не станут хуже. Если же вы все-таки решите использовать для своего мини-станка каретки от принтера, то желательно подобрать их от более крупногабаритной модели печатного устройства. Для передачи усилия на вал фрезерного оборудования лучше применять не обычные, а зубчатые ремни, которые не будут проскальзывать на шкивах.

Узел ременной передачи

Одним из наиболее важных узлов любого подобного станка является механизм фрезера. Именно его изготовлению необходимо уделить особое внимание. Чтобы правильно сделать такой механизм, вам потребуются подробные чертежи, которым необходимо будет строго следовать.

Чертежи фрезерного станка с ЧПУ

Чертеж №1 (вид сбоку)

Чертеж №2 (вид сзади)

Чертеж №3 (вид сверху)

Приступаем к сборке оборудования

Основой самодельного фрезерного оборудования с ЧПУ может стать балка прямоугольного сечения, которую надо надежно зафиксировать на направляющих.

Несущая конструкция станка должна обладать высокой жесткостью, при ее монтаже лучше не использовать сварных соединений, а соединять все элементы нужно только при помощи винтов.

Узел скрепления деталей рамы станка посредством болтового соединения

Объясняется это требование тем, что сварные швы очень плохо переносят вибрационные нагрузки, которым в обязательном порядке будет подвергаться несущая конструкция оборудования. Такие нагрузки в итоге приведут к тому, что рама станка начнет разрушаться со временем, и в ней произойдут изменения в геометрических размерах, что скажется на точности настройки оборудования и его работоспособности.

Сварные швы при монтаже рамы самодельного фрезерного станка часто провоцируют развитие люфта в его узлах, а также прогиб направляющих, образующийся при серьезных нагрузках.

Установка вертикальных стоек

Во фрезерном станке, который вы будете собирать своими руками, должен быть предусмотрен механизм, обеспечивающий перемещение рабочего инструмента в вертикальном направлении. Лучше всего использовать для этого винтовую передачу, вращение на которую будет передаваться при помощи зубчатого ремня.

Важная деталь фрезерного станка – его вертикальная ось, которую для самодельного устройства можно изготовить из алюминиевой плиты. Очень важно, чтобы размеры этой оси были точно подогнаны под габариты собираемого устройства. Если в вашем распоряжении есть муфельная печь, то изготовить вертикальную ось станка можно своими руками, отлив ее из алюминия по размерам, указанным в готовом чертеже.

Узел верхней каретки, размещенный на поперечных направляющих

После того как все комплектующие вашего самодельного фрезерного станка подготовлены, можно приступать к его сборке. Начинается данный процесс с монтажа двух шаговых электродвигателей, которые крепятся на корпус оборудования за его вертикальной осью. Один из таких электродвигателей будет отвечать за перемещение фрезерной головки в горизонтальной плоскости, а второй — за перемещение головки, соответственно, в вертикальной. После этого монтируются остальные узлы и агрегаты самодельного оборудования.

Финальная стадия сборки станка

Вращение на все узлы самодельного оборудования с ЧПУ должно передаваться только посредством ременных передач. Прежде чем подключать к собранному станку систему программного управления, следует проверить его работоспособность в ручном режиме и сразу устранить все выявленные недостатки в его работе.

Посмотреть процесс сборки фрезерного станка своими руками можно на видео, которое несложно найти в интернете.

Шаговые двигатели

В конструкции любого фрезерного станка, оснащенного ЧПУ, обязательно присутствуют шаговые двигатели, которые обеспечивают перемещение инструмента в трех плоскостях: 3D. При конструировании самодельного станка для этой цели можно использовать электромоторы, установленные в матричном принтере. Большинство старых моделей матричных печатных устройств оснащались электродвигателями, обладающими достаточно высокой мощностью. Кроме шаговых электродвигателей из старого принтера стоит взять прочные стальные стержни, которые также можно использовать в конструкции вашего самодельного станка.

Закрепление шагового двигателя на верхней каретке

Чтобы своими руками сделать фрезерный станок с ЧПУ, вам потребуются три шаговых двигателя. Поскольку в матричном принтере их всего два, необходимо будет найти и разобрать еще одно старое печатное устройство.

Окажется большим плюсом, если найденные вами двигатели будут иметь пять проводов управления: это позволит значительно увеличить функциональность вашего будущего мини-станка. Важно также выяснить следующие параметры найденных вами шаговых электродвигателей: на сколько градусов осуществляется поворот за один шаг, каково напряжение питания, а также значение сопротивления обмотки.

Для подключения каждого шагового двигателя понадобится отдельный контроллер

Конструкция привода самодельного фрезерного станка с ЧПУ собирается из гайки и шпильки, размеры которых следует предварительно подобрать по чертежу вашего оборудования. Для фиксации вала электродвигателя и для его присоединения к шпильке удобно использовать толстую резиновую обмотку от электрического кабеля. Такие элементы вашего станка с ЧПУ, как фиксаторы, можно изготовить в виде нейлоновой втулки, в которую вставлен винт. Для того чтобы сделать такие несложные конструктивные элементы, вам понадобятся обычный напильник и дрель.

Электронная начинка оборудования

Управлять вашим станком с ЧПУ, сделанным своими руками, будет программное обеспечение, а его необходимо правильно подобрать. Выбирая такое обеспечение (его можно написать и самостоятельно), важно обращать внимание на то, чтобы оно было работоспособным и позволяло станку реализовывать все свои функциональные возможности. Такое ПО должно содержать драйверы для контроллеров, которые будут установлены на ваш фрезерный мини-станок.

В самодельном станке с ЧПУ обязательным является порт LPT, через который электронная система управления и подключается к станку. Очень важно, чтобы такое подключение осуществлялось через установленные шаговые электродвигатели.

Схема подключения униполярных шаговых электродвигателей для 3-х координатного станка с ЧПУ (нажмите для увеличения)

Выбирая электронные комплектующие для своего станка, сделанного своими руками, важно обращать внимание на их качество, так как именно от этого будет зависеть точность технологических операций, которые на нем будут выполняться. После установки и подключения всех электронных компонентов системы ЧПУ нужно выполнить загрузку необходимого программного обеспечения и драйверов. Только после этого следуют пробный запуск станка, проверка правильности его работы под управлением загруженных программ, выявление недостатков и их оперативное устранение.

Все вышеописанные действия и перечисленные комплектующие подходят для изготовления своими руками фрезерного станка не только координатно-расточной группы, но и ряда других типов. На таком оборудовании можно выполнять обработку деталей со сложной конфигурацией, так как рабочий орган станка может перемещаться в трех плоскостях: 3d.

Ваше желание своими руками собрать такой станок, управляемый системой ЧПУ, должно быть подкреплено наличием определенных навыков и подробных чертежей. Очень желательно также посмотреть ряд тематических обучающих видео, некоторые из которых представлены в данной статье.

Самодельный настольный фрезерный станок по металлу. Пробуем сделать самодельный фрезерный станок

Настольный ручной станок, оснащенный ЧПУ и предназначенный для обработки металла, в домашнем хозяйстве является очень полезной вещью.

Кроме того, сделать такое устройство своими руками можно прилагая к этому небольшое количество усилий.

Для этого понадобятся такая оснастка и составляющие, как электродвигатель с подходящим уровнем мощности, стол и направляющая конструкция.

1
Привод для самодельного станка

Собираясь сделать несложный ручной переносной или ручной настольный малогабаритный фрезерный станок по металлу с ЧПУ своими руками, в первую очередь внимание стоит обратить на электропривод.

Главный и решающий фактор здесь – это уровень мощности. Большинство самодельных фрезерных станков по металлу, сделанных своими руками изготавливается для произведения неглубокой выборки металлических заготовок.

В таком случае агрегат можно сделать с помощью мотора российского производства, который обладает мощностью, равной 500 Ваттам.

Однако такой агрегат, снабженный ЧПУ время от времени будет глохнуть и едва ли оправдает те ресурсы времени и средств, которые были в него вложены.

Наиболее оптимальным вариантом общепризнанно считается тот, при котором настольный ручной малогабаритный станок по металлу, сделанный своими руками, оснащается двигателем
, мощность которого, в среднем, составляет 1100 Ватт.

Привод станка с ЧПУ обладающий мощностью, равной 1-2 киловаттам способствует применению любого типа фрезы.

Обработка металлических заготовок при этом будет производиться в обычном режиме. Для фрезера по металлу, собранного своими руками и оснащенного ЧПУ может подойти как стационарный электромотор, так и привод, который прежде использовался в мощных ручных электроинструментах.

Эту деталь можно позаимствовать из болгарки, дрели, или ручного фрезера. Еще один значимый фактор при создании фрезерного агрегата по металлу своими руками – это количество оборотов.

Чем оно выше, тем большей чистотой и равномерностью будет обладать выполненный рез.
Никаких проблем не возникнет, если двигатель, используемый в станке с ЧПУ, рассчитан на работу в бытовой сети в 220 вольт.

В том случае если Вы решите сделать агрегат, оснащенный трехфазным асинхронным двигателем, подключать его придется с ориентировкой на особую схему.

Она выражена в алгоритме подключения по типу «звезда-треугольник». Благодаря реализации такой схемы мотор будет производить плавный запуск и выдачу максимально возможной мощности.

Стоит учитывать, что в том случае, когда трехфазный электродвигатель будет подключен к однофазной сети, он потеряет 30-50% своего КПД.

2
Как сделать самодельный лифт для фрезера?

Осуществить сборку самодельного фрезерного станка с ЧПУ по металлу можно достаточно легко. Особое внимание следует уделить регулировочному лифту, который можно собрать с применением обычных толстых листов фанеры.

Вся конструкция должна быть закреплена на крышке рабочего стола. При этом сам агрегат не нужно будет оснащать шкивами и ремнями.

Насадка фрезы на настольные фрезерные станки по металлу будет осуществляться прямо на вращающийся вал электродвигателя. Здесь важно применять такой привод, который будет обладать способностью к вращению на высоких оборотах. Сам лифт, собираемый под фрезерные станки по металлу дома, состоит из таких деталей, как:

• корпус;
• каретка;
• скользящие полозья;
• резьбовая ось;
• фиксирующий винт.

Когда ось будет вращаться, то каретка с присоединенным мотором сможет перемещаться вверх и вниз по направлению оси.

Полозья используются для того, чтобы выполнять функцию направляющих ограничителей. При помощи фиксирующего винта каретку нужно будет закрепить для придания ей высокой степени неподвижности, после того, как она будет выставлена по высоте.

Крепления несущего корпуса, который будет удерживать всю конструкцию, осуществляется к нижней крышке верстака.

При выполнении этих действий нужно будет тщательно следить за тем, чтобы каретка и двигатель не расшатывались, находясь в корпусе. Это может привести к тому, что во время фрезеровки выборка металла будет неровной.

Представленное приспособление для фрезерного агрегата сможет обеспечить плавную регулировку вылета сменной фрезы над поверхностью рабочего стола.

Для обеспечения высокой степени удобства можно оснастить лифт самодельными шестернями. При этом поворотный вертикальный рычаг можно будет разместить сбоку, а не с верхнего края.

Если готового рабочего стола дома нет, то при самостоятельном его изготовлении важно учитывать индивидуальные особенности каждого отдельно взятого материала под фрезерные станки по металлу.

К примеру, тот стол под ручной настольный фрезерный станок по металлу по металлу, который будет изготовлен из дерева, боится попадания влаги.
Однако наряду с этим деревянную конструкцию легче всего изготовить, к тому же оснастка способна эффективно поглощать вибрации.

Направляющие, которые будут обеспечивать упор заготовки, подвергнутой обработке можно сделать дома из фанеры или ДСП. Также предусматривается регулировка положения оснастки с ориентировкой на горизонтальную плоскость. Для сбора металлической стружки можно применить обычный старый бытовой пылесос.

2.1
Изготавливаем крышку

В качестве материала для крышки необходимо использовать фанеру с параметром толщины, равным 19 миллиметрам.

При этом длина крышки должна равняться 0,6 метрам, а ширина – 0,5 метрам. Для того чтобы значительно улучшить базовые характеристики самодельного фрезерного станка по металлу нужно в первую очередь увеличить прочность стола.

Для этого делается облицовка из текстолита с толщиной, равной 2 миллиметрам. С этой целью нужно будет вырезать лист с такими же размерами, как и первый вырезанный из фанеры.

Важно помнить, что в процессе вырезания крышки и облицовки для нее к уже указанным размерам следует прибавить припуски равные 2,5 сантиметрам.

После этого нужно нанести тонкий слой клея на текстолитовую поверхности и верхнюю часть фанерной крышки.

При этом нужно отступить от края фанеры на 0,3 сантиметра и выполнить приклеивание текстолита. После присоединения поверхностей по ним нужно будет пройтись резиновым валиком.

Полученная заготовка и оснастка устанавливается на отрезной станок или на циркуляционную пилу.
Это производится таким образом, чтобы край листа фанеры смог плотно прижаться к упору.

Далее от края упора нужно отступить 6 миллиметров и произвести отпил фанеры и облицовки из текстолита одним лезвием. После этого нужно перевернуть полученную заготовку и проделать те же действия с противоположным краем.

Подвергшиеся обработке края передвигаются до самого упора и обрезаются для того, чтобы придать плите необходимую форму. Из фанерного листа нужно вырезать накладки продольного и бокового типа с ориентировкой на строго фиксированные размеры.

Ширина продольной накладки должна равняться 0,4 сантиметрам при длине в 70 сантиметров. Ширина боковой – 0,6 см, при длине в 60 сантиметров.

1. Берется четыре куска фанеры с параметрами размеров 10×10 см.
2. В каждом куске вырезаются пазы с размерами 5×5 см.
3. Производится их закрепление при помощи струбционов по всем углам изготовленной крышки.
4. Прикрепление накладок выполняется при помощи клея, фиксация – с помощью струбцинов.

2.2
Монтаж упора

Накладки и оснастка прижимаются к уже смонтированной вспомогательной детали, после чего они приклеиваются к верхней кромке крышки. Сквозь заранее проделанные пазы можно рассмотреть, насколько правильно произошла стыковка накладок по всем углам.

После этого производится установка 19-ти миллиметровой дисковой фрезы на отрезной настольный станок. Упор присоединяется с помощью изготовленной
деревянной накладки с высотой в 25 сантиметров.

Настойку фрезы и упора нужно проводить таким образом, чтобы появилась возможность для выбора шпунтов, помещающихся в кромочные накладки. Точность настроек должна быть практически идеальной. Для этого лучше потренироваться на неиспользуемых обрезках.

Крышку нужно плотно прижать к упору той стороной, которая изначально была покрыта текстолитом. Потом нужно будет выбрать все шпунты в кромочных накладках расположенных по бокам.

Фрезерный станок по металлу и оснастка понадобится для того, чтобы поспособствовать установке алюминиевого профиля.
Для этого в отрезке любого размера нужно выпилить шпунт при помощи дисковой фрезы.

После чего следует убедиться в том, что ползунок в нем проходит до самого углового упора. Если он без затруднений будет перемещаться при нормальном люфте, то в крышке нужно будет выпилить паз такого же размера и разместить его фанерой к верху.

2.3
Как работает самодельный настольный фрезерный станок по металлу? (видео)

• Конструктивные особенности
• Самостоятельное изготовление

Прежде чем сделать фрезер своими руками, рекомендуется подготовить чертеж. На схеме указывают основные элементы инструмента.

Фрезер из дрели изготавливается быстро, но используется ограниченно.

Конструктивные особенности

Самодельный фрезер по дереву применяется для снятия фаски, оформления кромки, создания декоративной резьбы. Аналогичное устройство по металлу оснащено специальными фрезами и предназначено для работы с мягким металлом. При необходимости можно сделать фрезер для работы с пластиком, оргстеклом и прочими материалами.

Основными элементами инструмента являются шпиндель, мотор и фреза.
Вращение от мотора передается на шпиндель с рабочей фрезой. Некоторые фрезеры по металлу и дереву работают от однофазной электросети переменного напряжения. Можно сделать ручные фрезеры своими руками на маленьком двигателе постоянного тока.

Для этого применяют различные фрезы. Выбор элемента зависит от предназначения будущего инструмента и обрабатываемого материала. Простые модели предназначены для обработки дерева. Для таких агрегатов характерна низкая скорость. Сложнее сделать своими руками фрезер по металлу, так как этот материал обладает высокой степенью жесткости и прочности.

Вернуться к оглавлению

Принцип действия и классификация

Для изготовления шпинделя применяют твердый металл, который должен соответствовать определенным требованиям по жесткости и твердости. Принцип работы любого фрезера заключается в следующем: ротор связан со шпинделем, на который фиксируется фреза. При включении инструмента в электросеть шпиндель начинает вращаться. Материал режется острыми ножами.

Точность выполняемой работы зависит от скорости вращения.

Стойка для фрезера выпиливается также из куска древесно-стружечной плиты.

Так как число оборотов зависит от плотности сырья, то самодельный инструмент рекомендуется укомплектовать регулятором.

• ламельный – изготавливает пазы;
• верхний – применяется для выполнения любой работы по дереву;
• кромочный – изготавливает кромки и снимает фаску.

Верхний фрезер классифицируется на следующие виды:

• неподвижный – жесткое крепление мотора;
• погружной – мотор перемещается с фрезой.

Узкопрофильный инструмент подразделяют с учетом материала и деталей, к которым он применяется:

• шипорезный станок;
• для гипсокартона;
• для получения паза и др.

Вернуться к оглавлению

Самостоятельное изготовление

Ручной инструмент, представленный из мотора, который вращает фрезу, можно сделать своими руками. Для этого потребуется фреза, электрический мотор и патрон. Двигатель можно взять от любого рабочего электрического прибора. Патрон можно взять от перфоратора, так как эта деталь выдерживает большую мощность.

Основанием для мотора является ПВХ либо стандартные листы ДСП. Основание вырезают и фиксируют к мотору. Патрон соединяют с двигателем с помощью специального переходника. Для этого потребуется помощь специалиста. Для полученного материала подбираются соответствующие фрезеры. Инструмент готов к эксплуатации.

Полученное ручное устройство можно превратить в станок. Для этого потребуется обустроить станину подходящих размеров и сделать отверстия в соответствующих местах. Такой универсальный станок, изготовленный в домашних условиях, не сможет дать достаточную скорость для проведения высококачественной работы. Его можно использовать для «грубой» работы по дереву.

В домашних условиях можно сделать ЧПУ станок. Он предназначен для производства изделия, спроектированного на компьютере. Аппарат с числовым программным управлением позволяет выполнить следующие работы:

1. Фрезерование.
2. Лазерная резка.
3. Гравировка.
4. Сверление.

Самодельный станок должен быть многофункциональным. Для его изготовления потребуется МДФ плита размером 1,5х1,5 м и фурнитура. Детали и дрелью. Чтобы в процессе работы стружка не разлеталась, делают пылеотсос. Полученный инструмент не применяют для обработки металла. Его можно использовать для работы с алюминием, бронзой, пенопластом и пластиком.

ЧПУ станок изготавливают своими руками с помощью алюминиевого профиля с сечением в 80х40х4 мм. Из него нарезают балки:

• 2 шт. по 1300 мм;
• 4 шт. по 460 мм.

В 2 швеллера с сечением в 50х30х4 мм вписывают направляющие. Ножки станка изготавливают из аналогичных элементов дивана. Каркас основания готов. В основе такого многофункционального инструмента находятся шаговые моторы.

Основными элементами ручного фрезера считаются мотор и фреза. Остальные детали устройства выполняют функции посредника, обеспечивая бесперебойную работу устройства. Поэтому при изготовлении ручного фрезера рекомендуется учитывать параметры мотора и фрезы.

Ручной самодельный инструмент обладает следующими преимуществами:

• низкая цена;
• обработка различной поверхности;
• простая сборка конструкции и обслуживание;
• легкая эксплуатация.

К недостаткам самодельных устройств специалисты относят низкую скорость обработки материала. Если аппарат оснащается стандартным мотором, которым укомплектовывают современные бытовые приборы, тогда для обработки сложных элементов и поверхностей не хватит оборотов. Чтобы устранить такой недостаток, применяют высокоскоростные двигатели. Их можно снять из современного перфоратора. Мощный агрегат позволит регулировать число оборотов для выполнения столярной работы любой сложности.

Самодельный фрезерный инструмент обладает низкой жесткостью и прочностью, так как изготавливается из подручных материалов. Вышеперечисленные преимущества и недостатки следует учитывать при изготовлении и работе с ручным самодельным устройством.

Большинство умельцев мечтают иметь в своем хозяйстве самое разное универсальное оборудование, а значит, им будет интересно узнать, как собираются фрезерные станки по металлу своими руками.

Такой мощный агрегат позволит самостоятельно выполнять множество самых разных специфических операций не только с металлом, но и работать по дереву.

Устройство такого типа уже давно используется в промышленной сфере для выполнения самых разных изделий.

Конечно, промышленный фрезерный агрегат обладает достаточным количеством функциональных возможностей и большим потенциалом работы, однако и в условиях дома можно сделать станок для работы по металлу и дереву.

Следует отметить и то, что при наличии всех необходимых составляющих, можно быстро собрать и токарно-фрезерное устройство ручного типа. Для этого потребуется копировальный фрезер и многое другое.

Наиболее простой вариант самодельного фрезерного устройства — это вертикальный мини агрегат из ручной дрели, сделать который можно максимально быстро.

Более продвинутый фрезерный станок при правильном подходе также собирается своими руками за короткий промежуток времени.

Принцип работы самодельного фрезерного агрегата должен полностью соответствовать принципу работы промышленного оборудования, а для этого необходимо рядом иметь соответствующий чертеж и знать технологию сборки.

Очень часто случается так, что домашний умелец сталкивается с необходимости обработать заготовку из дерева или металла, а в наличие нет подходящего оборудования.

Конечно, можно обратиться за помощью в соответствующую мастерскую, однако за это придется заплатить приличную сумму денег.

В этом случае приобретает актуальность самодельный фрезерный агрегат, сборка которого не отнимет много времени.

Устройство при правильном подходе к делу и наличие всех необходимых составляющих, позволит работать как по дереву, так и по металлу.

Стоит отметить, что и токарно-фрезерный станок при наличии соответствующей технологии, можно сделать в максимально короткие сроки.

а – общий вид; б- кинематическая схема;
1, 5- направляющие линейки; 2- зубчатый сектор; 3- фреза; 4- ограждение; 6 – пульт управления; 7- дополнительная опора шпинделя; 8- кронштейн; 9- маховичок подъема кронштейна; 10- маховичок натяжения ремня; 11- электродвигатель; 12- шпиндель; 13- маховичок настройки шпинделя по высоте; 14- станина; 15- переключатель частоты вращения шпинделя; 16- выключатель; 17- стол

Легче всего сделать мини устройство из обыкновенной ручной дрели, принцип работы которого практически ничем не будет отличаться от профессионального токарно-фрезерного оборудования.

Более универсальный и функциональный токарно-фрезерный станок собирается не из дрели, а на базе двигателя с достаточными мощностными показателями. Кроме этого, потребуются и некоторые специфические составляющие.

Собранный по правилам и в соответствии с технологией самодельный фрезерный станок по металлу, позволит легко и быстро вырезать практически любую криволинейную поверхность.

Кроме этого, с помощью такого оборудования можно будет самостоятельно изготовить заготовку с неправильной формой и конфигурацией.

Мастер сможет в любой момент своими руками выбрать пазы, фальцы, а также самые разные шлицы.

Такой самодельный станок из дрели поможет выполнить поперечное сечение, а также ряд других сложных операций, как по дереву, так и по металлу.

Конечно, функциональный набор самодельного мини агрегата, собранного из ручной дрели, будет значительно меньше более сложного фрезерного станка, однако и ему настоящий умелец найдет применение.

Специалисты рекомендуют непосредственно перед тем, как начинать работу, хорошо изучить принцип действия и конструкцию данного вида оборудования из дрели или нет, составить подробный чертеж и подготовить все требуемые материалы и инструменты.

На видео, которое размещено ниже, показан универсальный самодельный станок в действии.

Устройство и принцип действия

Профессиональное фрезерное оборудование имеет достаточно сложную конструкцию и состоит из множества механизмов и узлов.

Станок, собранный в домашних условиях, будет иметь достаточно простую конструкцию и минимальный набор обязательных элементов.

В любом случае, самодельное устройство ручного типа должно состоять из некоторых обязательных элементов и узлов, которые позволят ему выполнять свои функции по прямому назначению.

Любой агрегат ручного типа в обязательном порядке должен иметь достаточно жесткую и прочную станину, которая сможет выдержать определенную нагрузку.

Также в состав самодельного фрезерного агрегата необходимо включить привод, который будет отвечать за вращение.

Для этих целей можно воспользоваться обыкновенной ручной дрелью, а можно взять двигатель несколько мощней, что только увеличит его общую производительность.

Обязательным элементом любого оборудования фрезерного типа является рабочий стол, на котором следует разметить своими руками и элементы крепления для заготовок.

Конечно же, в состав любого агрегата фрезерного типа входит режущий инструмент, в роли которого, как правило, выступает остро наточенная фреза.

Конечно, домашний мастер будет стремиться сделать достаточно функциональный агрегат при минимальных вложениях, однако, рекомендуется использовать только качественные составляющие, выполненные из прочных материалов.

В любом случае, на технические характеристики и возможности фрезерного самодельного агрегата будут влиять некоторые факторы и параметры.

В первую очередь, это габариты рабочего стола, а также максимальные вес и размеры заготовки, которые в дальнейшем можно будет обрабатывать на станке.

Также на рабочие параметры фрезерного устройства будет оказывать влияние мощность установленного привода и число максимальных оборотов.

Большое значение будет играть и правильность сборки самодельного мини-агрегата своими руками, а также правильно составленный чертеж.

На видео, которое размещено ниже, подробно рассказано о том, как своими руками собрать фрезерный станок для работы с металлом.

Начало сборки

Одним из важнейших элементов мини-станков данного ручного типа является стол, и его сборке следует уделить особое внимание.

Для его самостоятельной сборки потребуются лист фанеры, который можно заменить оргстеклом или листовым металлом.

Кроме этого, необходимо будет приобрести качественный контактный клей и двухсторонний скотч.

Также потребуется и большое количество наждачной бумаги. Необходимо будет приобрести копировальный фрезер, метизы и струбцины.

Копировальный фрезер должен обладать высокой точностью и иметь острую и гладкую поверхность.

От того, какой именно копировальный фрезер будет использоваться, во многом зависят функциональные возможности самодельного станка.

Сборки начинают с изготовления крышки. Крышка собирается преимущественно из фанеры, которую нарезают на необходимые заготовки и монтируют между собой.

Всю работу необходимо будет сделать с максимальной точностью и аккуратностью.

После самостоятельной сборки плиты для самодельного фрезеровального устройства, переходят к установке монтажной плиты.

Для этого в рабочем столе делается углубление определенных размеров и конфигурации.

Также по контуру пластины следует в определенной последовательности уложить прокладки и зафиксировать их при помощи струбцин.

Особое внимание следует уделить установке подшипников непосредственно под копировальный фрезер.

Все необходимые технологические отверстия на рабочем столе легче всего делать при помощи ручной дрели.

Все деревянные поверхности будущего станка необходимо тщательно отшлифовать при помощи наждачной бумаги.

На следующем этапе собирается основания, для чего необходимо взять чертеж и выполнить всю работу в соответствии с ним.

С особой тщательностью необходимо провести работы по монтажу упора и прижимной гребенки.

Данные составляющие имеют большое значение для фрезерного станка, а поэтому работу необходимо выполнять с максимальной точностью и в соответствии с технологией.

Заключительный этап

На заключительном этапе выполнения работ по сборке самодельного универсального станка по металлу и дереву, необходимо все деревянные составляющие тщательно покрыть специальной пропиткой на основе масла.

Это позволит их защитить от внешнего атмосферного воздействия, тем самым повысив долговечность.

Кроме этого, следует установить все необходимые выключатели и органы управления в доступном месте.

Также следует защитить и копировальный фрезер, для чего необходимо изготовить и смонтировать специальный рукав.

Особое внимание следует уделить монтажу выбранного типа привода. Для этих целей лучше всего использовать мотор с достаточной мощностью.

На видео, которое размещено ниже, показано, как собрать фрезерный агрегат самостоятельно, принцип работы которого будет схож с профессиональным оборудованием.

При сборке своими руками агрегата для фрезерования в домашних условиях, следует обязательно иметь перед глазами соответствующий подробный чертеж.

Также необходимо соблюдать технологию сборки и установленную последовательность.

Если вся работа будет выполнена правильно и аккуратно, то самодельное фрезерное оборудование будет обладать хорошей функциональностью и работоспособностью.

В нынешнее время существует огромное количество приспособлений и станков, которые осуществляют фрезеровочную деятельность. Можно обрабатывать практически все металлы, которые пригодны для тех или иных работ. Можно купить новый инструмент, а можно собрать точно такой же своими руками. Но двигатель прогресса шагает вперёд. Вместе с тем, использование простого ручного станочка становится нецелесообразным. На сегодняшний день, всё технологическое оборудование оснащено числовым программным обеспечением. Ниже будет представлена информация о фрезерном оборудовании по металлу с ЧПУ.

Автоматическое управление консолью с фрезой или порталом с фрезером позволяет получить самые точные детали из металла, сделать различные пазы, отверстия, обработка сложных контуров и многое другое. Как правило, под обработку попадает чёрный и цветной металл. Для обработки металлических изделий используют различные фрезы.

Совет: Для обработки металла более большой толщины следует собирать конструкцию прочнее, чтобы не допустить поломки оборудования!

Предназначение

Прямое назначение фрезеровочного оборудования – это обработка металла и изготовление различных металлических деталей и изделий. Существует огромное множество агрегатов для фрезерной обработки металла. Однако, различные модификации фрезерных установок, будь то на производстве или в домашних условиях, работают по одинаковому принципу. А также имеют очень похожие конструкции. Ниже мы рассмотрим все разновидности такого оборудования.

Разновидность

Станки по обработке металла различаются на несколько категорий:

Стационарное оборудование

Располагается на производствах и предназначено для масштабного производства. Как правило, имеют огромный вес и размеры конструкции. Такие приспособления способны обрабатывать толстый металл больших размеров.

Бытовое оборудование

В готовом виде, которые можно с лёгкостью приобрести в интернет — магазине. В основном применяются в быту, для изготовления тех или иных, необходимых изделий или деталей. Имеют небольшие размеры, что даёт возможность расположить такой инструмент в любом месте. Такие приспособления способны производить мелкие детали, для каких – либо механизмов. Для работы используется не толстый материал, чтобы добиться более точной обработки.

Настольные

Такой вид станков применяется как на производствах, так и в быту. Имеют преимущественно малые размеры и не подходят для обработки толстых материалов. В отличие от бытовых станков, на данном станочке можно обрабатывать чуть более толстый материал. Однако размеры заготовок не должны превышать размеры рабочего стола, чтобы фреза или шпиндель могли свободно передвигаться по всей площади обрабатываемой заготовки. За счёт жёсткой конструкции, есть возможность производства серийными партиями. При этом качество получаемой продукции будет замечательным.

Самодельные

прототипы бытовых и настольных, созданные из подручных средств, что существенно экономит семейный бюджет, а также установочное место. Такие приспособления способны заменить бытовые станки. Обработка металла целиком и полностью зависит от жёсткости всей конструкции. С помощью такого аппарата можно изготовить различные детали, предназначенные для механизмов, сделать отверстия в заготовке и многое другое. В домашнем пользовании такой инструмент незаменим.

Совет: В не зависимости от выбранной модели, необходимо определиться, что вы будете делать на этом станке, какой материал будете обрабатывать. В зависимости от этого следует подумать о жёсткости конструкции!

Теперь, когда вы имеете хоть какое – нибудь представление о таком оборудовании, можно рассмотреть конструкцию и сборку самодельного фрезерного станка. Если бюджет ограничен, то достаточно подобрать подходящие элементы для вашего детища и заказать электронику для полноценной работы. Если же у вас есть компьютер, достаточно будет установить профессиональную программу для направленной работы. Эти программы существуют в свободном доступе на просторах интернета. Самые распространённые программы – это:

1. Mach4
2. ArtCAM
3. Machine
4. Kcam4

Это ещё не все программы. Их очень много.

Конструкция самодельного станка по металлу ЧПУ

Основные элементы такого станка перечислены на фото
. Перечислим их:

ШВП оси Z – шарико — винтовая передача

Предназначена такая передача для конвертирования вращательных движений в возвратно – поступательные движения и в обратном направлении.

Вертикальные направляющие

Предназначены для осуществления движения портала со шпинделем по вертикали.

Поперечные направляющие

Предназначены для движения рабочего стола вправо и влево.

Продольные направляющие

Они располагаются непосредственно на станине станка и позволяют двигаться по ним рабочему столу и всей колонне.

Колонна, как правило, в этом элементе станка располагается противовес, который предназначен для компенсации веса шпиндельного узла.

Основание

Самая главная часть станочного оборудования, на котором располагается вся оснастка.

Шпиндель

Рабочая часть узла, которая, посредством закреплённой в нём фрезы, производит обработку металлических заготовок.

Рабочий стол

Это плоскость, на которой непосредственно производятся фрезеровочные работы.

Как правило, на таких станках ещё используют систему охлаждения фрезеровочного инструмента, которая предназначена для предотвращения перегрева фрезы и шпиндельного узла.

Теперь зная конструкцию основных элементов агрегата, можно рассмотреть принципы работы станочного узла.

Совет: Для экономии вашего бюджета, при создании собственноручных фрезерных, можно брать принтерные каретки.

Принцип работы

Как уже говорилось, любой фрезерный станок, оснащённый программным обеспечением, работает непосредственно по командам, посылаемым с компьютера. Всё чаще используют электронику фирмы Arduino
. Специальная программа, в которой создаётся будущее изделие, с точностью и наоборот рассчитывается в специальные G – коды, в свою очередь которые распознаёт контроллер и распределяет сигналы на шаговые двигатели. ШГ (шаговые двигатели) по заданной программе перемещают шпиндель или фрезер по нескольким плоскостям, проектируя на заготовке заданную деталь посредством фрезы.

Как видно, процесс этот довольно не сложный. Главное произвести правильную сборку и установку, а также программного управления и электроники. Рассмотрим ниже процесс сборки фрезеровочного аппарата.

Совет: В процессе сборки, одним из главных процессов, за которым необходимо следить, является скольжение по направляющим. Ведь если не обеспечить плавного скольжения, что происходит при неправильной сборке, можно сломать станок при запуске или испортить все металлические заготовки.

Сборка по чертежам своими руками

Рассмотрим схему с размерами
и разберёмся, какие элементы и куда крепятся, а также как сделать
самодельный
станок своими руками
. Кстати, полную инструкцию по сборке можно скачать бесплатно . Разберём основные этапы сборки:

Начало сборки

Первым и главным этапом сборки вашего агрегата является сборка станины. Ведь именно на ней должен располагаться станок и его комплектующие элементы. К ним относится станина, направляющие и крепёжные элементы. Главное убедиться, что станина имеет довольно прочный каркас и стоит прочно на плоской поверхности.

В этом этапе производится установка консоли фрезера, колонны, шаговых двигателей и остальных направляющих. В данном процессе главное, чтобы скольжение по направляющим было гладким и плавным. А также, необходимо проверить работу и крепление всех механизмов. После этого можно смело переходить к следующему этапу сборки. В инструкции будет наглядно показано, какие детали, какое их количество будет необходимо для данного этапа сборки.

Заключительный этап

На данном этапе проверяется работоспособность всего фрезерного узла в целом. Скольжение по направляющим, работа шаговых двигателей и т.д. По завершении сборки важным и неотъемлемым этапом является установка электроники на станок.

Установка контроллера и программного обеспечения на компьютер

Схема контроллера представлена ниже. На ней представлена полная цепочка разветвлений от контроллера к шаговым двигателям, к компьютеру, к различным датчикам.

После того, как все вышеуказанные этапы успешно пройдены, можно приступать к первому запуску станочного оборудования и первому пропуску металлической заготовки.

Наладка оборудования

Перед первым запуском необходимо установить все необходимые драйвера и программу на компьютер или ноутбук. Конечно же, программа располагается в свободном доступе в интернете. Поэтому, когда программа установлена на ПК, следует загрузить в неё нужные эскизы для изготовления деталей или необходимых элементов (выемок, пазов, отверстий различных диаметров и многое другое). Когда всё сделано, можно загружать материал на рабочую поверхность и приступить к подбору непосредственного инструмента – фрезы, для последующей обработки металла.

Когда фреза подобрана, можно проводить первый прогон на вашем станочке.

Совет: При обработке металла, необходимо задать тонкое снятие металлического слоя, чтобы не сжечь фрезу и материал.

Когда всё выполнено, можно смело начинать работать на вашем изобретении. Однако, без соблюдения правил безопасности ни в коем случае нельзя даже притрагиваться к станку без ознакомления правил и техники безопасности.

Техника безопасности

Все правила и техники безопасности одинаковы, однако, при работе с металлом они должны быть особенным. Рассмотрим их ниже:

• При работе с металлом самым главным средством защиты является защита от металлической стружки, чтобы она случайно не попала в глаза.
• Нельзя допускать перегрева фрезерного узла, в противном случае она может разлететься и причинить серьёзный вред вашему здоровью.
• Строго настрого должна присутствовать система охлаждения фрезы.
• Вся электроника и станок должны иметь заземление.
• Дети не должны находиться в свободном доступе к станку, ведь если станок будет работать, стружка может отскочить в лицо ребёнка.
• В электрической сети должны присутствовать автоматические пакеты, чтобы предотвратить пожар при коротком замыкании.

Полный список всех правил безопасности можно найти в интернете. Задав соответствующий запрос в поисковой строке.

Видео обзоры

обзор фрезерного станка с ЧПУ по металлу

Видео обзор по сборке

Видео обзор бюджетного примера

Видео обзор работы профессионального оборудования

Видео обзор изготовления изделий на станке с ЧПУ

Многие любители делать всё своими руками мечтают заполучить в свой арсенал самые различные инструменты и приспособления и в особенности самодельный фрезерный станок для обработки металла. Такое многофункциональное оборудование даёт возможность заниматься не только обработкой металлических изделий, а и дерева. В промышленной сфере такие агрегаты используются уже очень давно.

Естественно, промышленные станки – изделия сложные и многофункциональные, но и самодельное фрезерное устройство позволяет выполнять множество манипуляций
по обработке металла и древесины. При наличии всего необходимого инструмента и расходных материалов такое устройство возможно смастерить своими руками, причём достаточно быстро. Самым простым агрегатом считается вертикальный фрезерный станок, собранный из подручных и, главное, недорогих материалов.

Предназначение самодельного фрезерного оборудования

Зачастую домашние умельцы занимаются изготовлением сложных деталей из металла или дерева, которые невозможно выточить или вырезать вручную и для этого им понадобиться фрезерный станок. Естественно, можно обратиться за помощью на предприятие, на котором существует всё необходимое оборудование, но за такие услуги придётся платить.

Если человек постоянно что-либо мастерит из металла, то походы к специалистам со временем выльются в круглую сумму. Поэтому целесообразно смастерить металлообрабатывающее оборудование своими руками. При должном подходе к данному процессу вполне можно собрать оборудование не во многом уступающее промышленному. Изготовив самодельный фрезерный станок, человек сможет обрабатывать как металлические заготовки, так и изделия из дерева.

Изготовление самодельного лифта для фрезера

В сборке фрезерного станка своими руками нет ничего сложного. Особого внимания в данном процессе заслуживает регулировочный лифт. При этом насадку фрезы можно выполнить на подвижный вал электрического мотора
, который способен работать на больших оборотах. В свою очередь, сама конструкция лифта состоит из следующих составных частей:

• корпуса;
• каретки;
• скользящих полозьев;
• резьбовой оси;
• фиксирующего винта.

В процессе вращения оси каретка с подсоединённым двигателем может передвигаться вертикально по отношению оси. В свою очередь, полозья используются для обеспечения фиксации направляющего ограничителя. С помощью винта-фиксатора каретка будет закрепляться в неподвижном состоянии после непосредственного её выставления на необходимую высоту.

Монтаж несущей части корпуса, предназначенного для удержания всей конструкции, выполняется на нижней крышке фрезерного станка. Выполняя данные мероприятия необходимо проследить чтобы каретка и электромотор не имели люфта
, располагаясь непосредственно в корпусе. Несоблюдение этого правила приводит к тому, что выборка металла в процессе фрезеровки происходит неравномерно.

Если готовой конструкции стола для фрезерного оборудования по металлу, изготавливаемого своими руками нет, то при его сборке нужно учесть особенности материалов
, используемых, для его изготовления. Например, древесина боится влаги, зато качественно поглощает вибрацию и легко обрабатывается. Металл, более прочный, но если такой стол не закрепить, то он будет сильно вибрировать при работе фрезера.

Самостоятельное изготовление крышки станка

В большинстве случаев для изготовления крышки используют листы фанеры толщиной 2 см. Заготовка должна соответствовать 60 см по длине и 50 см по ширине. Для улучшения базовых характеристик металлообрабатывающего оборудования необходимо добиться максимальной прочности рабочего стола
, для чего проделать несложные мероприятия.

1. Подготавливаются четыре фанерные заготовки размерами 100 на 100 мм.
2. В каждой детали вырезается паз 50 на 50 мм.
3. Для укрепления их фиксируют струбцинами по всем углам крышки.
4. Отдельные элементы соединяются соответствующим клеевым составом.

Установка упора станка

После заготовки крышки и лифта переходят к монтажу упора
, для чего придерживаются определённой последовательности действий.

Как можно понять из статьи, проектирование и изготовление самодельного фрезерного станка по металлу своими руками – процесс не слишком сложный, в особенности если к нему подойти с должной ответственностью и прислушиваться рекомендаций профессионалов. Придерживаясь точной последовательности и технологических особенностей сборки станка, в конечном счёте получится качественный металлообрабатывающий агрегат
, по своим характеристикам приближенный к заводскому аналогу.

Ваш собственный мини-фрезерный станок — iModela

WIRED Staff

24 сентября 2012 г., 8:00

портативная ручная дрель для сверления отверстий в дереве. Это сверло, однако, очень маленькое и имеет более сложную конструкцию, чем большинство сверл, потому что оно предназначено для удаления мельчайших кусочков материала, чтобы оставить после себя трехмерный объект. Вы используете специальное программное обеспечение, которое управляет фрезерным станком и отправляет маленькую фрезу по всей поверхности вашего материала… она срезает понемногу, продвигаясь глубже в материал, пока не останется то, что осталось в конце операции. объект, который вы сначала разработали в программном обеспечении… и теперь можете держать в руках.

Я люблю практические проекты, особенно те, которые связаны с созданием чего-то с нуля. У меня есть 3D-принтер и станок с ЧПУ, и хотя сейчас у меня не так много времени, чтобы играть с ними (причина: два мальчика, 5 и 2 года), я все же иногда получаю время для фрезерования, резки или распечатайте и накормите самодельщика внутри меня. Оба этих устройства — 3DP и ЧПУ — были собраны вручную и чрезвычайно нервно работали, когда приходило время калибровать и сглаживать перегибы. Сам станок с ЧПУ был полностью ручной работы… вырезал все детали из фанеры, соединил все вместе, включая двигатели, спаял электронику, а затем потратил много времени, пытаясь понять, какое специальное программное обеспечение используется для управления всем этим. Я говорю вам это, потому что для тех, кто хочет погрузиться в эти новые типы устройств потребительского уровня, это может быть немного пугающим или совершенно подавляющим, когда приходит время заставить все это работать.

По мере того, как эти технологии продолжают совершенствоваться, производителям обязательно придется снижать уровень сложности до уровня, который сможет понять даже нетехнический специалист. Я полагаю, что если устройство достаточно просто интегрировать в свой класс, например, учителю, не требуя часов, дней или даже недель обучения… тогда эта компания побеждает. (И я не говорю, что учителя не могут быть технически подкованными… Я использую эту профессию в качестве примера, потому что часто их работа заключается в том, чтобы обучать наших детей или, по крайней мере, знакомить их с такими новыми вещами!)

Часто лучший способ сделать сложное устройство более удобным для пользователя — просто уменьшить его размер и возможности. Маленькая машина, безусловно, менее пугающая, чем машина размером с холодильник (например, мой ЧПУ). Вот почему я хочу рассказать вам все об iModela. Ребята из Roland были так любезны, что одолжили мне тестовый образец своего мини-фрезерного станка iModela 3D. .. и я был в восторге!

Сначала позвольте мне рассказать вам, что делает машина, а затем я перейду к более подробному обсуждению. iModela — это фрезерный станок, в нем используется маленькое сверло, похожее на то, что вы вставляете в портативную ручную дрель для сверления отверстий в дереве. Это сверло, однако, очень маленькое и имеет более сложную конструкцию, чем большинство сверл, потому что оно предназначено для удаления мельчайших кусочков материала, чтобы оставить после себя трехмерный объект. Вы используете специальное программное обеспечение, которое управляет фрезерным станком и отправляет маленькую фрезу по всей поверхности вашего материала… она срезает понемногу, продвигаясь глубже в материал, пока не останется то, что осталось в конце операции. объект, который вы сначала разработали в программном обеспечении… и теперь можете держать в руках. (Он также может делать простые вещи, такие как гравировка и травление.)

iModela размером с тостер. Это идеальный размер для всех, кто хочет учиться. .. в том числе и для детей. Он не предназначен для работы с твердыми материалами, такими как металлы; вместо этого вы используете его на определенных типах пластика и дерева (мягких), а также на пене и воске. Фреза вращается быстрее или медленнее в зависимости от обрабатываемых материалов, и все это определяется в программном обеспечении. Небольшие двигатели внутри iModela перемещают сверло влево, вправо, вперед, назад, вверх и вниз, а также небольшую рабочую поверхность, на которую вы кладете пластик или дерево.

Рабочая поверхность всего на несколько миллиметров больше стандартной визитной карточки. Маленький, да, но iModela тоже. Если вам нужна большая рабочая поверхность, вам понадобится более крупный фрезерный станок. Но iModela была разработана для очень специфической цели — для домашних мастеров, мастеров, любителей, тех, кто продает небольшие изделия ручной работы. Roland рекламирует iModela как средство, дающее пользователю возможность создавать небольшие двухмерные и трехмерные объекты, а затем вырезать/фрезеровать их — например, пуговицы, маленькие пластиковые фигурки роботов, ювелирные изделия и многое другое. Сила iModela заключается в точности работы; движения двигателей могут быть такими тонкими, как доли миллиметра, что позволяет делать точные разрезы. Края острые, а фрезерованные поверхности очень гладкие благодаря маленькому фрезу.

Самое популярное

А как заставить его работать? Позвольте мне рассказать вам о некоторых процессах.

Во-первых, распаковать iModela совсем несложно. В прилагаемом руководстве по эксплуатации показаны 17 деталей, не входящих в комплект (включая двустороннюю ленту, фрезу, USB-кабель и т. д.), а также пять частей, составляющих корпус iModela. Сборка iModela заняла у меня около 45 секунд. Это так легко собрать. Все защелкивается вместе, включая две боковые части, а также переднюю и заднюю прозрачные панели, которые позволяют вам заглянуть внутрь, наблюдая за работой фрезы.

После сборки устройства вам необходимо установить программное обеспечение перед подключением iModela к компьютеру. Это также очень просто — есть два основных программных компонента, которые включают в себя управляющее программное обеспечение и программное обеспечение для моделирования iModela Creator (то, что вы используете для проектирования своих объектов). Позвольте мне сказать вам это прямо сейчас — управляющее программное обеспечение является самым простым программным обеспечением контроллера, которое я когда-либо видел. На него приятно смотреть, он не выглядит сложным/страшным, и им очень легко пользоваться, если следовать простым инструкциям в руководстве. Любой, кто использовал 3D-принтер или станок с ЧПУ, может сказать вам, что управляющее программное обеспечение часто представляет собой сочетание кнопок, прокручиваемого текста, акронимов и многого другого, что гарантирует, что большинство населения никогда не захочет его использовать. Но программное обеспечение контроллера iModela настолько простое и удобное, насколько это возможно. (Оставаясь при этом чрезвычайно функциональным!)

Когда программное обеспечение установлено, вы подключаете iModela через USB-кабель, а затем в соответствии с инструкциями запускаете его через процесс холостого хода, который проверяет все двигатели и движения. В инструкции сказано, что это займет около 10 минут, и это правда. Когда процесс тестирования был завершен, пришло время вставить фрезу.

Замена бит на станке с ЧПУ не очень сложна, но иногда это может быть в зависимости от того, как установлен опасный конец. У меня есть настоящий маршрутизатор на моем станке с ЧПУ, и если я не хочу полностью его удалять (боль), замена фрезы требует некоторой акробатики и удачи … третья рука сделает это чрезвычайно легко, но большую часть времени дополнительная пара рук недоступна.

Работая с iModela, я не мог поверить, насколько легко они смогли вставить и затянуть фрезу. Во-первых, он тонкий… Тонкий, как грифель карандаша №2. Вы открываете боковые стороны iModela, кладете переднюю и заднюю прозрачные пластиковые крышки и откидываете верхнюю часть машины. Вставьте биту, затяните ее с помощью прилагаемого шестигранного ключа и выполните обратный процесс, чтобы все закрыть. Общее время? Около 30 секунд. (Есть также очень крошечная пластиковая лопасть вентилятора, которую вы вставляете поверх насадки, которая сдувает пыль с режущей кромки. )

После установки биты пришло время откалибровать iModela. Этот процесс часто усложняется на больших станках с ЧПУ, но я не мог поверить, как Roland удалось упростить процесс до серии из 10 шагов. Он включает в себя перемещение фрезы к трем различным координатам — X, Y и Z. Если вы вернетесь к своей базовой математике, вы помните, что на двумерном графике 0,0 был там, где оси X и Y пересек. В инструкциях iModela объясняется, как настроить фрезерный станок так, чтобы он считал левый нижний угол рабочей поверхности равным 0,0. Затем, если вы скажете ему переместить X + 5 мм (например), моторы сместят биту вправо на 5 мм. Ось Y увеличивается вверх (от вас), поэтому команда +10 мм переместит сверло от вас и больше к задней части рабочей поверхности. Что касается оси Z, Roland упрощает ее, используя ручное управление на экране, чтобы медленно перемещать кончик сверла, пока он не коснется материала. Вы обнуляете его (устанавливаете это как начало координат Z), а затем, в сочетании с тем, где вы обнулили оси X и Y (0,0), теперь у вас есть начальная точка для iModela, определенная как 0,0,0.

Самый популярный

Используя эту простую систему координат, программное обеспечение контроллера вместе с программным обеспечением для моделирования будет точно знать, где находится долото в любой момент, и программное обеспечение может указать двигателям переместите сверло таким образом, чтобы оно врезалось в материал по пути, который вы создали в программном обеспечении для моделирования. (Я знаю… Возможно, я зашел слишком далеко, и некоторые из вас могут почесать затылок, но поверьте мне… инструкция делает это намного понятнее, чем я могу объяснить, и делает это с помощью изображений.)

А теперь пора резать. Программное обеспечение для моделирования поставляется с набором учебных пособий, которые помогут вам использовать программное обеспечение. Честно говоря, программное обеспечение настолько простое, насколько это возможно. Подумайте о простой графической программе с такими возможностями, как добавление фигур, букв и линий, и вы поняли идею. Вы используете все эти основные инструменты рисования, чтобы на самом деле заложить форму, которую вы хотите, чтобы фреза вырезала в материале. Рабочее пространство отображалось на экране в натуральную величину (по крайней мере, на моем компьютере), поэтому я мог точно видеть, как будет выглядеть окончательная форма, когда ее вырезают. Я решил использовать учебник, в котором был трилистник.

В учебнике по трилистнику объяснялись различные настройки, которые мне нужно было настроить в программном обеспечении контроллера (всего около трех настроек — не шучу). Эти настройки включают в себя тип используемого материала (я выбрал пробковое дерево, но можно выбрать и пластик), диаметр режущего инструмента и форму головки инструмента. Нажмите кнопку «Вырезать», и машина начнет двигаться!

По сравнению со стандартным станком с ЧПУ iModela работает очень тихо. С пластиковыми крышками спереди и сзади вы можете видеть процесс резки, но визг фрезы никогда не становится достаточно громким, чтобы вы не могли слышать песню, играющую на вашем компьютере. Если вы знаете, какой звук издает дремель, вы почти поняли, но на самом деле он немного тише из-за стен базы iModela.

Время резки зависит от обрабатываемого предмета, но трилистник оценивается примерно в 30 минут. Это может вас удивить, но помните… этот трилистник фрезеруется таким образом, что с дерева снимается доля миллиметра. Бит движется в форме трилистника, удаляя материал толщиной с волосок за один круг. На самом деле, чтобы прорезать трилистник на 5 мм вглубь, у меня ушло около 25 минут… и, возможно, это заняло бы на несколько минут больше, если бы я решил сделать надрез немного глубже. Как вы можете видеть на моих фотографиях, у моей бальзы был небольшой изгиб, а это означает, что одна сторона трилистника была полностью обрезана, а другой стороне нужно было больше. Если бы у меня был ровный, последовательный материал, это не было бы проблемой, так что списывайте это на ошибку пользователя, а не на ошибку iModela.

Самый популярный

Я любил эту машину. Очень понравилось. Я мог полностью видеть, как мой 5-летний сын и я готовим всевозможные мелочи, чтобы вырезать их. Я довольно много играю с электроникой и роботами, и с помощью подходящего типа пластика я мог бы легко создавать свои собственные шестерни и рамы, а также нестандартные формы (например, молнии) для украшения. Для тех из вас, кто делает свои собственные поделки для продажи на рынках и на таких сайтах, как Etsy.com, эта маленькая машина может позволить вам расширить товары, которые вы продаете, а также дать вам более четкий, более полированный конечный продукт. (Подумайте об использовании iModela для вырезания заготовок из воска, например, для создания форм для литья.)

iModela — это не только идеальная маленькая машина для домашнего хобби, но и отличное маленькое устройство для ознакомления более молодой аудитории с компьютерным управлением производством. Дети легко разберутся в программном обеспечении для моделирования, а безопасность, обеспечиваемая самозакрывающейся банкой iModela, дает детям реальное практическое время с технологией, которая может не только вдохновлять на творчество, но и поощрять дальнейшее изучение ряда предметов.

Моему 5-летнему ребенку нравилось смотреть, как я играю с iModela, и я думаю, что он действительно запаниковал, когда увидел, как я упаковываю его, чтобы вернуть Роланду. Но я заверил его, что если ему понравится то, что он увидит, я начну знакомить его с некоторыми из самых больших игрушек в мастерской. Я не могу дождаться, чтобы увидеть, что этот маленький ум придумает, как только он начнет во всем этом разбираться. До запуска iModela мой сын мало интересовался этим большим станком с ЧПУ. И опять же, это одно из преимуществ этой маленькой машины — сделать сложную технологию более простой для понимания и использования для остальных из нас.

Здесь вы можете прочитать полные спецификации iModela, а также найти информацию о покупке. Устройство поставляется с собственным защитным футляром для переноски и блоком питания.

Темы3-D печатьcncElectronic GeekПроекты и мероприятияGeekDad

Еще из WIRED

Projects — Machine Technology Machine Technology

Здесь вы найдете документацию по некоторым проектам отдела машиностроения — как по учебным программам, так и по интересным внеклассным проектам.

Резьбовой вал

Резьбовой вал — это знакомство с токарным станком. Токарный станок, с помощью которого стационарный режущий инструмент приводится в контакт с вращающейся заготовкой для получения типичных цилиндрических форм, является одним из наиболее распространенных станков. Вы будете опираться на то, что уже узнали о чтении отпечатков, прецизионных измерениях, операциях резки металла и геометрии инструментов. Вы познакомитесь с работой токарного станка, инструментами и безопасностью. Вы узнаете, как проверять прецизионную резьбу.

Ознакомьтесь с резьбовым валом — пакет проекта здесь!

Угловая пластина

Угловая пластина — это знакомство с фрезерным станком. Фрезерный станок, в котором вращающийся режущий инструмент приводится в контакт с неподвижной заготовкой для получения форм с обычно плоскими поверхностями, является одним из наиболее распространенных станков. Вы будете опираться на то, что уже узнали о чтении отпечатков, прецизионных измерениях, операциях резки металла и геометрии инструментов. Вы познакомитесь с выравниванием, эксплуатацией, инструментами и безопасностью фрезерных станков. Вы узнаете, как установить отношения ориентации между элементами и интерпретировать геометрические размеры и допуски на отпечатках.

Ознакомьтесь с комплектом угловой пластины здесь!

Стальные втулки

Стальные втулки — это знакомство с технологиями производства токарных станков. Вы будете использовать инструменты с твердосплавными пластинами, которые открыли новую эру в металлообработке в середине двадцатого века со сверхвысокой скоростью резания, значительно улучшенной простотой использования, взаимозаменяемостью и индексируемостью. Вы узнаете о прецизионной расточке на токарном станке и некоторых производственных технологиях для эффективного изготовления деталей, а также о выравнивании заготовки в четырехкулачковом патроне. Вы узнаете, как контролировать чистоту поверхности и GD&T для цилиндрических деталей.

Ознакомьтесь со стальными втулками — пакет проекта здесь!

NIMS Mill 2.5 «Ступенчатый блок»

Шаговый блок NIMS — это упражнение для развития навыков работы на ручном фрезерном станке. Вы будете использовать многие навыки и методы, которые вы изучили в предыдущих проектах, в том числе: трамбовку головки фрезерного станка, выравнивание блока, размещение и изготовление отверстий различных типов и чистовую обработку поверхностей для достижения плоскостности, параллельности и перпендикулярности. Вы освоите несколько новых навыков, в том числе: использование концевых фрез для черновой обработки и цельных твердосплавных концевых фрез, изготовление пазов и ступеней, а также изготовление прецизионных отверстий с помощью смещенной расточной головки и других специальных инструментов. Вы узнаете, как правильно проверять допуски GD&T элементов управления положением с опорными базами данных. Вы также улучшите свое понимание процесса мышления машиниста, написав свой собственный рабочий лист планирования проекта.

Ознакомьтесь с шаговым блоком NIMS — проектным пакетом здесь!

Промышленное обслуживание 101: Разборка/сборка электродвигателя

Это видео представляет собой пошаговое практическое задание в рамках летнего курса изучения ремесел. Он предназначен для демонстрации некоторых повседневных рабочих задач, которые будут выполняться механиком по техническому обслуживанию промышленных предприятий. Электродвигатели, безусловно, являются самыми распространенными машинами в мире, и их ремонт является прекрасным примером работ по техническому обслуживанию в промышленности. Студенты, не имеющие предварительных знаний, должны быть в состоянии разобрать и собрать идентичный электродвигатель, как показано на видео, в течение трехчасового занятия. Берите мотор и несколько ручных инструментов и вперед!

Ознакомьтесь с рабочим листом Motor Lab здесь!

Ручной скребок

Создайте свой собственный ручной скребок для отделки плоских поверхностей и ремонта станков! Если вы учитесь в Laney College Machine Technology, обратитесь к своему инструктору за бесплатным скребковым лезвием из твердого сплава.

Ознакомьтесь с ручным скребком — распечатайте пакет здесь!

Устройство для центровки станков

Создайте свой собственный прибор для проверки состояния и выравнивания поверхностей направляющих станков! Если вы учитесь в Laney College Machine Technology, обратитесь к своему инструктору за небольшими компонентами, такими как пружины и гайки.

Ознакомьтесь с прибором для центровки станков — распечатайте пакет здесь!

Монохроматический источник света

Создайте свой собственный монохроматический источник света для оценки плоских поверхностей с помощью интерферометрии! Электромонтажные работы должен выполнять только лицензированный электрик.

Ознакомьтесь с монохроматическим источником света — распечатайте пакет здесь!

Графитовый воздушный подшипник

Создайте свой собственный аэростатический подшипник, который нагнетает сжатый воздух через пористый графит на воздушную подушку! Сделайте несколько таких и создайте забавное устройство с нулевым трением! Проявите творческий подход!

Ознакомьтесь с пневматическим подшипником — распечатайте пакет здесь!

V-образные блоки с регулируемой высотой

Создайте собственные призматические блоки регулируемой высоты для точного контроля биения валов! Если вы учитесь в Laney College Machine Technology, обратитесь к своему инструктору за небольшими компонентами, такими как винты, шарики, пружины и штифты.

Ознакомьтесь с V-образным блоком с регулируемой высотой — пакет для печати здесь!

Подробное описание конструкции, подробное пошаговое руководство по процессу сборки и демонстрация использования V-образных блоков см. в серии постов в Instagram, ссылки на которые приведены ниже:

1. Пояснение к конструкции
2. Изготовление V-образных вставок
3. Изготовление основы
4. Изготовление V-образного держателя – часть 1
5. Изготовление V-образного держателя – часть 2
6. Изготовление лицевой панели
7. Изготовление зажимных винтов
8. Изготовление регулировочного винта
9. Сборка передней панели и V-образного держателя; приклеивание и притирка карбидных колодок
10. Изготовление и сборка контактов; изменение вертикальных направляющих штифтов
11. Сборка призматических блоков
12. Использование призматических блоков

Фрезерование собственных пиломатериалов | Популярные Деревообработка

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Будь то хобби или малый бизнес, это работа мечты столяра.

Как ремесленнику, мне всегда нравилось что-то строить. Но поворотный момент, который привел меня в деревообработку, произошел задолго до того, как я встал за настольную пилу или взял в руки ручной рубанок. И этот момент четко врезался в мою память. Мне было 12 лет, и мы с дедушкой собрали ореховое дерево с его двора. Вместо того, чтобы распилить ствол на дрова, дедушка нанял лесопилку, чтобы превратить его в пиломатериалы.

1. Самостоятельное фрезерование пиломатериалов может открыть целый мир материалов, к которым у вас может не быть доступа на лесопилке, например, это вишневое бревно шириной 24 дюйма.

Именно в этот момент я, в 12 лет, осознал, что дерево буквально вырастает из деревьев. Я знаю, я был 12-летним гением. Именно в тот день я увлекся материалом, который мы используем для обработки дерева. И я заметил, что в последние несколько лет число людей, которые начинают разделять со мной этот интерес, растет. Увеличилось количество людей, интересующихся заготовкой и фрезерованием собственного пиломатериала. И если это вообще вас заинтересовало, хорошая новость заключается в том, что это не так сложно, как вы могли бы опасаться.

2. Не думайте, что бревно должно быть прямым, как стрела. Маленькие необычные детали, такие как эта промежность из грецкого ореха, могут стать прекрасными специальными изделиями.

Есть ряд причин, по которым я бы сказал, что кто-то должен подумать о фрезеровании собственного пиломатериала, а не на складе пиломатериалов.

Первое и, возможно, самое очевидное — это стоимость. Фрезерование собственного пиломатериала может производить качественный материал за небольшую часть цены дилера пиломатериалов. На самом деле, если вы купите собственную мельницу, как я, вы можете получать от нее прибыль, продавая пиломатериалы другим плотникам и предлагая перемалывать бревна других людей.

3. Вытаскивание бревен из кучи для сжигания может быть отличным способом получить несколько ценных бревен. Несколько бревенчатых цепей, тележка и лебедка сослужили мне хорошую службу.

Вторая причина, по которой мне нравится фрезеровать свой собственный пиломатериал, и вам понравится, заключается в том, что вы контролируете материал на протяжении всего процесса. Это означает, что вы выбираете, как вы хотите распилить пиломатериал, и контролируете его сушку. По моему опыту, в конечном итоге вы получите акции гораздо более высокого качества, чем вы можете легко купить.

4. Бревенчатый брус (или бревенчатый брус) бесценен для безопасного перемещения и перекатывания бревен. Используя рычаги, вы можете с минимальными усилиями переместить бревно весом в несколько тысяч фунтов.

Наконец, я получаю огромное удовольствие, превращая городские деревья в пиломатериалы, которые можно использовать для проекта вместо того, чтобы отправлять их на свалку или в костровую яму. На этой же ноте у вас также будет доступ к некоторым необычным видам, которые почти невозможно купить в коммерческих целях.

5. Только что сойдя с мельницы, вы заливаете поверхность пиломатериала водой. Это смоет большую часть опилок, а также покажет текстуру древесины.

Все это не означает, что вам нужно пойти и купить лесопилку, чтобы перемалывать собственные пиломатериалы. Быстрый поиск в Интернете обычно дает несколько местных пильщиков, которые выйдут и обработают ваши бревна на месте. Однако, если вы решитесь купить лесопилку, вы удивитесь, почему вы так долго ждали, чтобы купить ее. Теперь, конечно, все это начинается с того, что вы получаете в свои руки несколько журналов.

Поиск и сбор бревен

5. Только что выйдя из мельницы, вы заливаете поверхность пиломатериалов водой. Это смоет большую часть опилок, а также покажет текстуру древесины.

Когда дело доходит до сбора бревен (или их накопления, как говорит моя жена), я нашел несколько разных источников, которые мне подходят. Как правило, всегда есть бесплатные журналы, и я не плачу за них.

7. Обрезка конца бревна, когда оно впервые прибывает, дает мне чистый конец без чеков.

Во-первых, сам собираю деревья. Это хорошо работает, если вы владеете собственностью или имеете доступ к собственности с измельчаемыми деревьями. Кроме того, у вас есть возможность выборочно заготавливать лесоматериалы и управлять ими. Это позволяет деревьям полностью раскрыть свой потенциал перед сбором урожая.

8. Сразу после обрезки я герметизирую торцевые поверхности герметиком для дерева, чтобы помочь древесине высохнуть более равномерно и ограничить дополнительную проверку.

Вероятно, мой самый постоянный источник бревен — горстка лесоводов, с которыми я работаю. Если они попадают на место работы и у них хороший журнал, они обычно звонят мне. Бригады, с которыми я работаю, вырубают деревья круглый год, и зачастую для них меньше работы (и, следовательно, дешевле), если я прихожу за бревном, а не выбрасываю его.

9. Мой Norwood HD36 использует пандусы и лебедку, чтобы закатывать бревна на койки.

Еще одним источником бесплатных бревен являются компании по расчистке земли. Эти ребята обычно проводят неделю на расчистке земли под большие коммерческие помещения или жилые комплексы. Этот метод может быть довольно беспокойным, но плодотворным. Я имею в виду, что у вас часто будет несколько хороших бревен в одном месте, но будет узкое окно, чтобы войти, получить бревна, которые вы хотите, из кучи бревен, прежде чем они будут дозированы дизельным топливом. и сгорел.

Наконец, не забывайте об онлайн-объявлениях. Часто домовладелец бесплатно перечисляет свежесрубленное (или упавшее) дерево, если вы хотите прийти и спилить его часть. (Держитесь подальше от рекламы «бесплатно, если вы ее снимете»). Я всегда обязательно спрашиваю, можно ли взять только багажник и есть ли доступ, чтобы до него добраться. Даже если домовладелец попытается продать бревно, я свяжусь с базой и оставлю им свою контактную информацию. Большую часть времени они не находят покупателя и доходят до того, что просто хотят убрать это со двора.

10. Бортовые доски используются для выравнивания бревна на мельнице.

Теперь, хотя я никогда не отказываюсь от бесплатных журналов, есть несколько вещей, которые я ищу. Во-первых, я удостоверяюсь, что он подходит для моей мельницы. Мой Norwood HD36 имеет диаметр 36 дюймов. Итак, я ориентируюсь на бревна в диапазоне 16-36 дюймов. Что касается длины, я стреляю в диапазоне 4–13 футов. И не думайте, что дерево должно быть прямолинейным. Хотя я держусь подальше от веток, стволы с промежностями, расколами и другими так называемыми «дефектами» могут стать прекрасным пиломатериалом.

11. Первый срез коры дает вам базовую поверхность для измерения ваших срезов.

Когда дело доходит до того, какие виды искать, это действительно зависит от того, где вы находитесь. Здесь, на Среднем Западе, я нахожу в основном ясень (много, благодаря текущей ситуации с ясеневым точильщиком), красный и белый дуб, гикори , вяз, клен, грецкий орех и иногда вишня. Но не сбрасывайте со счетов древесину только потому, что вы никогда не видели ее в крупном магазине. Некоторые из моих фаворитов для измельчения — платан, липа (липа) и яблоко.

После того, как вы определили несколько бревен, которые планируете распилить, приступайте к первому трюку — их сбору. Теперь я признаю. Я обманываю. Моя мельница переносная, поэтому я могу резать их на месте и забрасывать доски в свой грузовик. Вы также можете нанять переносную мельницу, чтобы сделать это.

Однако, если вы хотите забрать бревна, я бы посоветовал арендовать прицеп и погрузчик с бортовым поворотом и загрузить несколько бревен днем. Иногда у лесоводов есть один на месте, как и у клиринговых компаний. Небольшой подарок ручной работы — хороший способ отблагодарить их за то, что они загрузили для вас бревна. В противном случае, если у вас есть прицеп, вы можете использовать пандусы и лебедку, чтобы перекатывать бревна за борт, используя процесс, называемый распаковкой. Чтобы узнать о более специализированной установке для погрузки бревен, посмотрите несколько видеороликов о бревенчатых арках на YouTube (у Мэтта Кремоны есть отличное видео на его канале).

Стоимость фрезерования

■ Бензопила Цена: 200–1500 долл. Это необходимо для резки бревен по длине, обрезки их на фрезерном станке и т. д.

Меня часто спрашивают: «Сколько стоит установка фрезерного станка?». Самый большой расход, очевидно, это сама мельница. Мельницы, в зависимости от размера, могут стоить от 2000 долларов за небольшую мельницу до 75 000 долларов за полностью гидравлическую мельницу. Мой Norwood HD36 стоит около 8500 долларов и может работать с бревном до 36 дюймов. Есть несколько других аксессуаров, которые вы захотите иметь.

■ КОМПЛЕКТ ДЛЯ ОБЛИЦОВКИ ПОДДОНОВ Цена: $100 Наконец, чтобы доски оставались плоскими во время сушки, я предлагаю приобрести комплект для обвязки поддонов. Я купил установку на Amazon и использовал полипропиленовую ленту с проволочными пряжками. Вам понадобятся ремни, пряжки и натяжитель.

Если оставить в стороне затраты на оборудование, довольно легко разбить фрезерование на стоимость бревна. Новое лезвие стоит около 25 долларов, а его хватает примерно на 4 бревна твердой древесины (плюс-минус, в зависимости от породы, размера и наличия в нем металла).

■ КРЮЧОК ДЛЯ БОРЯДА Цена: $115 Этот предмет является незаменимым помощником при перемещении бревен. Металлический крюк вгрызается в бревно и позволяет легко катить бревно с помощью рычага. Я использую Logrite 60 дюймов, который захватывает бревна диаметром до 36 дюймов.

С учетом топлива и смазки лезвия фрезеровка бревна стоит около 8 долларов. В среднем, чтобы нанять переносную мельницу для резки бревна, потребуется около 75 долларов в час.

Подготовка бревен к фрезерованию

12. После первого распила можно установить толщину доски.

После того, как вы вернете свои недавно спрятанные журналы домой, вам, вероятно, придется немного поработать. Время от времени ко мне привозят бревна лесоводы. Первое, что я делаю, это проверяю журналы и просматриваю мысленный контрольный список. Есть ли какие-нибудь заусенцы, которые могут застрять, пока я пытаюсь его свернуть? Концы чистые, или от цепной пилы пожеваны (или уже потрескались от высыхания)? Как размер журнала? Это слишком долго, или нужно обрезать какие-либо участки промежности, чтобы поместиться на мельнице?

Если какие-либо из этих вещей нужно решить с помощью цепной пилы, я позабочусь об этом на этом этапе, прежде чем запаивать все торцевые волокна (и поверьте мне, легче запечатать конец бревна, а не отдельные концы досок). ). Герметизация торцевых волокон уменьшает растрескивание пиломатериала при сушке. Я использую Anchor seal 2 в качестве герметика, однако несколько слоев старого клея или латексной краски также подойдут. Если концы уже начали трескаться (если бревно лежало в прицепе), я подрезаю концы, чтобы удалить трещины перед герметизацией.

13. После установки толщины доски вы можете делать пропилы, пока не дойдете до сердцевины (середины) дерева.

Переносная мельница, такая как мой Норвуд, поставляется с приспособлением для загрузки бревен. Некоторые могут быть гидравлическими, другие ручными. Вы можете увидеть мою установку здесь. Он состоит из пары пандусов, которые крепятся к боковой стороне мельницы. Затем с помощью прикрепленной лебедки бревно скатывают по пандусам. Помните ранее, когда я говорил о parbuckling? По сути, это установка для парбалинга. Трос лебедки проходит над бревном, а затем под ним. Крючок на конце крепится к раме мельницы. Теперь пришло время запустить журнал. Особенность такой установки в том, что даже самые тяжелые бревна можно легко поднять по пандусам. Я загружал бревна из ясеня и дуба весом более 4000 фунтов. без всякого беспокойства.

14. Когда осталось от половины до одной трети бревна, я переворачиваю бревно, опускаю передние доски и позволяю бревну ровно лежать на нарах.

Помимо работы погрузочных рамп, если я фрезерую дома, мне немного проще использовать трактор или погрузчик с бортовым поворотом для погрузки бревен. Однако, если вы выберете этот маршрут, будьте осторожны, чтобы не уронить бревна и не ударить мельницу каким-либо образом, так как это может вызвать ненужную нагрузку на мельницу.

Как только бревно окажется на палубе мельницы, именно здесь вы начнете принимать некоторые решения, которые повлияют на то, какой тип пиломатериалов вы получите из бревна.

15. Остается надеяться, что окончательные распилы бревна позволят получить сердцевину дерева в виде одной доски. Сердцевина дерева почти всегда трескается (см. нижнюю доску здесь).

Во-первых, бревно должно быть расположено по отношению к режущей головке и полкам мельницы (станине). Почти каждое бревно будет сужаться, некоторые больше, чем другие. Чтобы получить наилучший урожай и рисунок зерна из бревна, вам нужно поднять меньший конец бревна. Это можно сделать с помощью домкратов или подножек, как вы видите здесь. Цель состоит в том, чтобы поднять маленький конец бревна так, чтобы сердцевина дерева (сердцевина) была на уровне коек. Это оставит сердце на одной доске, когда вы закончите резать.

Второе решение, которое нужно принять, это ориентация, в которой будет распиливаться бревно. На мой взгляд, есть два основных способа распиловки бревна: сортированный пиломатериал или лучший характер. Поскольку я не продаю на коммерческой основе, я редко видел для оценки. Частью привлекательности дерева для меня является уникальность и история каждого дерева. Итак, я видел характер почти во всех случаях. Это означает, что все знаки символов (например, промежностные секции) должны быть горизонтальными, чтобы у каждой доски был какой-то характер. Пиление по сортам и как работает система оценок — это совсем другая статья.

В некоторых случаях я могу перевернуть бревно и отказаться от «лучшего» символа, чтобы избежать некоторых реальных дефектов, таких как трещины или гниль, но это крайние случаи. После того, как бревно окажется в нужном месте, его можно закрепить. Здесь важно убедиться, что бревно плотно прилегает к упорам для бревна и крепко удерживается в зажимах/собаках для бревна. Несмотря на то, что большое бревно твердой древесины может весить несколько тысяч фунтов, двенадцатифутовое полотно ленточной пилы оказывает огромное усилие. Вибрация и лезвие могут привести к тому, что бревна будут скатываться, поэтому убедитесь, что они плотно прижаты.

Выполнение разрезов

16-17. Наличие помощника для разгрузки лесопилки значительно ускорит работу. Выгрузите плиты на промежуточную площадку, где вы можете разместить наклейки между слоями.

Последнее решение, которое необходимо принять перед тем, как запустить мельницу (или поручить это пильщику), — решить, какой кусок древесины вы хотите получить из своего бревна. То есть какой рисунок зерна вы хотите видеть на своих досках? На полосе сбоку страницы показаны три распространенных типа текстуры досок: гладкая, расщепленная и распиленная на четверть. В зависимости от того, что вы планируете делать с пиломатериалом, вам будет проще решить, как его резать.

Когда я пилю для своего личного склада пиломатериалов, я в основном «живую пилу». Это означает, что я разрезал бревно на ломтики, оставив кору с обеих сторон. Затем, когда я вытаскиваю пиломатериал с мельницы, я могу «перестроить» бревно, чтобы оно могло высохнуть (подробнее об этом позже). Есть три причины, по которым мне нравится этот метод распиловки. Во-первых, это быстро. Нет необходимости превращать бревно в брус и чередовать распиливание и переворачивание бруса. Это процесс загрузки и вырезания (обычно я переворачиваю бревно один раз).

Во-вторых, у меня почти никогда не бывает плана для бревна, когда я его рублю. Распиливая бревно вживую, у меня остается запас, который (примерно) распилен на 1/3 четверти, распилен на 1/3 и распилен на 1/3. Это означает, что когда я использую пиломатериалы в будущем, у меня есть выбор из различных вариантов текстуры. Я ускользнул от последней причины, по которой мне нравится этот узор раньше — мне легче сохнуть.

Вся тяжелая работа (по крайней мере, до сих пор; впереди еще много!) окупается при выполнении надрезов в бревне. Первый распил заключается в удалении верхней части коры (называемой плитой) с бревна. Этим пропилом я обычно стремлюсь попасть в заболонь дерева (чуть ниже коры) и получить как минимум 6–8 дюймов плоской чистой древесины. Если вы распиливаете вживую и собираетесь снова складывать бревна, сохраните колпачок из коры. Если нет, его можно выбросить. На моем Norwood у меня есть шкала, которую я могу обнулить на основе этого первого разреза. Затем я могу опустить головку (используя шкалу в качестве меры), чтобы сделать следующий разрез. Здесь снова я подстраховываю свои ставки. Не имея плана пиломатериалов, я всегда режу доски толщиной 8/4 (2 дюйма). Таким образом, если для проекта требуется более тонкий материал, я всегда могу распилить материал. Его легко сделать тоньше. Не так-то просто сделать его толще. Просто обратите внимание, что более толстые доски будут тяжелее — всегда полезно иметь дополнительную пару рук, чтобы помочь выгрузить доски с мельницы.

18. Для окончательной воздушной сушки подготовьте место с хорошей циркуляцией воздуха и установите ровное основание (я использую шлакоблоки).

Поскольку вы делаете пропилы и отрываются лаги (лаги — это доска с острым краем с двух сторон, извините, она не называется «плитой»), обязательно помните, как бревно и пила умение обращаться. Острое лезвие должно практически без усилий пробивать разрез. Если вы получаете чрезмерную вибрацию, волнистые порезы или двигатель глохнет, то, скорее всего, пришло время поставить новый диск.

Кроме того, обратите внимание на то, как лафет или доска ведут себя во время резки. Часто в этот момент проявляются напряжения в дереве. Доска или лафет начнут скручиваться, или даже влево или вправо. Это напряжение, высвобождаемое из бревна. После того, как вы заметите такой индикатор напряжения, лучше всего повернуть бревно и постараться удерживать сердцевину как можно ближе к центру оставшегося материала. Это поможет «ослабить» натяжение бревна и распределить его по доскам.

Когда вы делаете надрезы по направлению к сердцевине, я предпочитаю останавливаться рядом с этим «средним» надрезом. Затем я переворачиваю бревно на 180° плоской стороной вниз (опускаю переднюю доску) и заканчиваю надрезы. Если вы все сделали правильно и выровняли бревно, вы получите одну последнюю доску на станине лесопилки с сердцевиной по центру. Сердцевина дерева всегда будет трескаться, так что вы можете либо дать ей треснуть, либо выпилить ее. Материал с обеих сторон сердцевины будет идеально распилен на четверть и станет отличной заготовкой для ножек.

Теперь подождем

19. Убедитесь, что наклейки размещены в линию над предыдущим слоем, и убедитесь, что они одинаковой толщины.

Поздравляю. Вы только что фрезеровали свое первое бревно. Теперь у вас есть задача не облажаться. И я знаю, что это кажется странным заявлением, потому что трудная часть уже позади, верно? Не совсем. Тысячи досок прекрасных пиломатериалов были полностью испорчены неправильной сушкой.

Прежде чем я расскажу, что я делаю для сушки пиломатериалов, давайте изложим некоторые факты. Свежесрубленные пиломатериалы, даже если они лежат на срубленном год назад дереве, будут мокрыми. Если его сложить без доступа воздуха, он заплесневеет. И, наконец, разные породы дерева сохнут по-разному. Изучите виды, которые вы режете.

20. При складывании досок я снова соберу бревно в том же порядке, в котором оно было снято с мельницы, в форму бревна.

Три ключа к успешной сушке пиломатериалов: хороший поток воздуха, ровное основание и защита от непогоды. Начнем с нуля.

Когда вы закончите распиливать пиломатериалы, вам нужно куда-то их складывать. Представьте себе сушку пиломатериалов как низкотемпературную версию гибки паром. Пиломатериал высохнет и примет форму того, на что он уложен. Это означает, что лучше всего иметь плоскую и ровную основу. Как вы можете видеть на фотографиях ниже, мне нравится строить хороший фундамент из шлакоблоков. Затем я могу запустить уровень или удлинительную лестницу по блокам, чтобы убедиться, что они плоские и компланарные. Некоторые блоки нужно будет поджать или выкопать, чтобы все было ровно.

Далее идет воздушный поток. Это самое простое на мой взгляд. Ключевым моментом здесь является укладка пиломатериалов там, где они будут получать хороший ветерок, а в идеале — подальше от солнца. Хороший воздушный поток фактически начинается на мельнице. Когда я убираю пушинку с мельницы, я соскребаю или стряхиваю все лишние опилки, которые могут удерживать влагу. Затем, когда я буду укладывать их на шлакоблоки, я удостоверюсь, что между каждым слоем, непосредственно над шлакоблоками, есть высушенная в печи наклейка (прокладка 1 × 1). Это позволяет воздуху проходить через стек. Некоторые пильщики будут видеть мокрые наклейки на пиломатериалах во время фрезеровки. Однако это может задерживать влагу между мокрой наклейкой и мокрой плитой, вызывая появление пятен плесени. Лучший вариант: используйте высушенную в печи древесину в качестве наклеек.

И, наконец, третий ключ — защитить стопку от непогоды (солнца и дождя). При распиливании бревна вживую и его повторной укладке в форму бревна кора, оставшаяся на бревне (и кора), становится защитой от дождя. Это видно здесь и называется методом «европейской сушки». Форма бревна естественным образом отводит воду. Однако при распиловке обрезных пиломатериалов лучше всего накрыть штабель брезентом, листом фанеры или гофрированным металлом.

21. Во время сушки я связываю пачки и маркирую доски бирками, на которых указана порода и время помола. История, стоящая за журналом, часто может быть мощным аргументом в пользу продажи.

Кстати, я делаю еще две вещи со стопками пиломатериалов, пока они сохнут. Во-первых, я использую бандаж для поддонов, чтобы связать все бревно или стопку пиломатериалов вместе. Это не только облегчает перемещение с помощью моего трактора, но также помогает увеличить давление, чтобы удерживать пиломатериалы в горизонтальном положении. Я также прибиваю (используя алюминиевые гвозди, чтобы избежать пятен от железа) небольшую пластиковую бирку с идентификационным номером на конце каждого рычага. Затем я записываю каждое из этих чисел в электронную таблицу, чтобы знать размер каждой части, а также место, где выросло дерево и когда я его собрал. Я обнаружил, что многим покупателям нравится слушать историю и историю дерева и то, как оно оказалось в моих, а в конечном итоге и в их руках.

Готовы к самому сложному? Ты ждешь. В зависимости от вида дерева, вы будете ждать некоторое время. Эмпирическое правило составляет около 1 года на дюйм толщины. Однако примерно через 12-16 месяцев воздушной сушки я начну тянуть эти ласточки в подвал, чтобы досушить. Обычно в Айове мы можем рассчитывать на содержание влаги около 13% в сушилке на воздухе. Вы можете получить меньше, если пойдете в печь, но лично я почти всегда выбираю высушенное на воздухе сырье, а не высушенное в печи. Вручную это работает лучше (на мой взгляд), и я никогда не сталкивался со случаем, когда (правильно) высушенный на воздухе материал вызывал какие-либо проблемы.

22. Что касается обрезных пиломатериалов, я укладываю пачки намоток и удостоверяюсь, что основание имеет достаточную поддержку, чтобы избежать коробления.

Учитывая все вышесказанное, фрезерование собственного пиломатериала доступно не всем. Требуется немного работы и немного места. Если вы серьезно подумываете о мельнице, вам также понадобится здоровая порция «принеси это». Тем не менее, я думаю, вы быстро поймете, что есть возможность заработать немного дополнительных денег, и большинство людей задаются вопросом, почему они не получили их раньше. Кроме того, когда вы снимаете с мельницы этот первый кусок пиломатериала и осознаете безграничные возможности… ну, это то, что мы называем «опилками в крови».
