Правильность подбора анкеров для бетона и прочих крепежей влияет на степень надежности крепления той или иной конструкции к стене. В существующем разнообразии метизов очень легко запутаться человеку, не очень хорошо разбирающемуся в тонкостях ремонтной науки. Перед походом в магазин нужно определиться, каково же предназначение каждого вида крепежа, например, что такое забивные или химические анкера для бетона.

Крепление изделий в бетонной поверхности

Разновидности

В числе крепежных элементов по бетону анкера являются чем-то сродни тяжелой артиллерии. Их назначение – крепление к стенам конструкций довольно большого веса. Зачастую они используются в качестве фиксирующих элементов для оконных и дверных рам, осветительных приборов, с их помощью также происходит анкеровка арматуры в бетоне.

Все изделия действуют по единому принципу: вкручивание специального крепежного элемента приводит к расширению изделия, что обеспечивает плотную фиксацию анкера в стене. Анкерные крепежи могут быть нескольких видов и иметь различные размеры, ниже рассмотрим их подробнее.

Таблица анкеровки арматуры в бетоне исходя из диаметра шпильки

Забивные

  1. Название подсказывает: этот анкер по бетону забивается в отверстие в стене, которое предварительно для этого просверливается, при помощи молотка.
  2. Отверстие нужно обязательно прочистить и удалить из него пыль и мусор.
  3. После этого навешивается то, что требовалось закрепить на этом месте, и вкручивается в анкер специальная шпилька, которая фиксируется гайкой.

Материалом изготовления большинства таких анкеров является оцинкованная сталь, цена зависит от их длины и диаметра. Бывает, что многофункциональный крепеж МТА тоже относят к группе забивных анкеров.

Совет: забивные анкеры нельзя использовать в материалах небольшой плотности (к примеру, в пеноблоках).

Надежный анкер для ячеистого бетона



Клиновые

Отличием таких анкеров от приспособлений из предыдущей группы является то, что деталь не нужно навешивать перед фиксацией шпильки, и отсутствие необходимости в очищении отверстия под анкер от загрязнений. Крепление необходимой детали выполняется прямо на анкер, после чего производится фиксирование ее гайкой.

На фото — установка анкера в бетон клинового типа

К этой группе метизов относятся также анкеры нержавеющие и анкеры электрооцинкованные. Их головки обладают способностью утапливаться в материале, который ими зафиксирован.

Совет: применяйте клиновые системы при креплении оконных и дверных коробок, при этом иногда бывают трудности с выравниванием основной поверхности.
Для облегчения таких работ используется резка железобетона алмазными кругами.

PFG

  1. Предназначается для работы с конструкциями из бетона низкого качества и в случаях, когда фиксация выполняется в потолках и стенах старых домов.
  2. Этот крепеж имеет большую площадь расширения в сравнении с остальными видами таких метизов.
  3. Работает так:
    • в стену забивается основная часть анкера;
    • крепление к нему необходимой детали выполняется при помощи болта.

Как установить анкер в бетон своими руками

Есть PFG-анкеры, которыми закрепляются тросы или веревки. Окончанием шпильки такого крепления выступает кольцо, которое можно использовать также и для фиксации люстры. Анкеры, окончание которых имеет вид буквы «Г», используются в основном при креплении водонагревателей.

Химические

Принцип его работы аналогичен действию клея:

  1. Перед применением такого крепежа просверленное отверстие в стене тщательно прочищается, чтобы вставить ампулу с клеящим веществом.
  2. В нее вкручивается шпилька, а вся конструкция оставляется в покое на некоторое время. Состав может высыхать в пределах нескольких минут или нескольких часов.

На продолжительность затвердевания влияет температура окружающей среды. Нельзя допускать нагрузки на химический анкер, пока клей полностью не застынет. Особенностью этих изделий является то, что в стене не создается внутреннее напряжение, а это снижает вероятность ее разрушения. Ниже показана инструкция по его монтажу в поверхность. (См. также статью Как сверлить бетонную стену дрелью: особенности.)

Как устанавливается химический анкер для пенобетона

Можно встретиться и с другими разновидностями анкеров. К примеру, есть закладные или такие крепления, как стержневые фиксаторы. Их применяют обычно в процессе возведения многоквартирных домов.

Таблица параметров для химического крепления

Вечный крепеж – дюбель для бетона

Дюбелем называют распорный элемент, который сделан из нейлона или полипропилена, а принцип его работы схож анкерному. Только его нельзя отнести к самостоятельным крепежам, поскольку фиксация закрепляемой на стене или потолке конструкции выполняется при помощи самореза или специальных гвоздей (при работе с дюбель-гвоздями). С целью повышения надежности фиксации он может быть оснащен специальными приспособлениями в виде усиков или шипов.

Эпоксидный клей для анкеров в бетоне

Пара дюбель+саморез не сможет выдержать конструкции такой же тяжести, какую можно доверить анкерам. Но когда нужно закрепить полки, кронштейны для телевизоров или другой техники, на них вполне можно положиться.

Забивание дюбелей в отверстие выполняется при помощи обычного молотка. Саморезы легко вворачиваются в них отверткой, можно это сделать и шуруповертом. Гвозди запросто забиваются молотком.

Совет: если в процессе работы вам необходимо произвести сверление бетона насквозь, лучше всего применить для этого алмазное бурение отверстий в бетоне с помощью специальных коронок.

Есть дюбель-гвозди, которые предназначены для работы со специальным механическим пистолетом. Изготавливается такой крепеж из металла, а по внешнему виду схож на пулю. Удобен этот вид крепежа в случаях, когда требуется подвесить к стене большое число предметов малого размера.

Нагель по бетону – быстро, но прочно

Нагели, или как их еще называют, шурупы по бетону, являются незаменимым средством для того, чтобы закрепить все необходимое в довольно сложном для этого месте – у края бетонной стены. Этот крепеж обходится без дополнительной фиксации за счет непосредственного вкручивания в подготовленное отверстие, просверлив которое нужно удалить частицы пыли. Для повышения прочности крепления можно залить в отверстие небольшое количество эпоксидного клея.

Использование нагеля

Большинство случаев применения нагелей обходится без выполнения предварительного сверления, поскольку этот крепеж закручивается прямо в бетон. Если нельзя избежать подготовки отверстия, для его создания берут дрель, но не перфоратор.

Инструмент большей мощности способен привести к разрушению стены. Вкручивание делается шуруповертом, после чего нагель достать из бетона почти невозможно, поэтому стоит выполнять замеры со всей внимательностью. (См. также статью Герметик для бетона: особенности.)

Секрет подбора необходимого сверла для создания отверстий под размещение любого вида крепежа предельно прост: величины их диаметров должны полностью совпадать. Это значит, что анкер диаметром 8 мм нужно устанавливать при участии 8-миллиметрового бура.

Вывод

Существующие сегодня различные приспособления и изделия для крепления предметов в бетоне, дает возможность существенно облегчить работу и укорить ремонтный процесс. В строительстве чаще всего используются анкера забивные, клиновидные, химические, типа PFG, также применяют дюбеля и нагели. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.



Добавить в избранное
Версия для печати

Поделитесь:

Как правильно вязать арматуру для фундамента

Для чего нужна арматура в фундаменте

          Фундамент – это основа любого строения. И от того насколько качественно будет изготовлен фундамент, будет зависеть долговечность и устойчивость любой постройки. И сегодня мы поговорим о том, как  индивидуальному застройщику сделать фундамент более прочным и надежным своими силами.

Чаще всего фундамент, в частности ленточный, делается путем наполнения выкопанной траншеи бетоном. Стенки траншеи могут утепляться или нет, либо применяется несъемная опалубка, которая устанавливается в траншею перед заполнением ее бетоном.

Бетон является не пластичным материалом и при различных нагрузках на различные участки, например, от вспучивания почвы от мороза, может дать трещину. При строительстве на песчаных и скалистых грунтах можно обойтись и без армирования фундамента, а вот на глинистых, суглинистых, подверженных вспучиванию, обязательно должна применяться арматура для фундамента. Она намного прочнее работает на растяжение, чем бетон, поэтому не даст ему деформироваться при различных нагрузках на него.

И так, чтобы несущая способность фундамента увеличилась, в бетон устанавливается металлическая или, в последнее время все чаще используется, композитная стеклопластиковая арматура.

   Как правильно установить арматуру

Многие неопытные начинающие строители, не вникая в суть дела, бросают различные металлические изделия в бетон в процессе наполнения, полагая, что это обеспечит надежную прочность. Конечно, это придаст прочность различным участкам фундамента, но не всегда обеспечит нужную, для всего строения.

На самом деле, чтобы фундамент получился прочным и нес нагрузку сооружения, расположенного на нем, не давая трещин и изломов, вследствие чего могут плохо закрываться двери или, хуже всего, появляться трещины на стенах, арматуру следует установить перед наполнением траншеи бетоном  аккуратно и с должным вниманием.

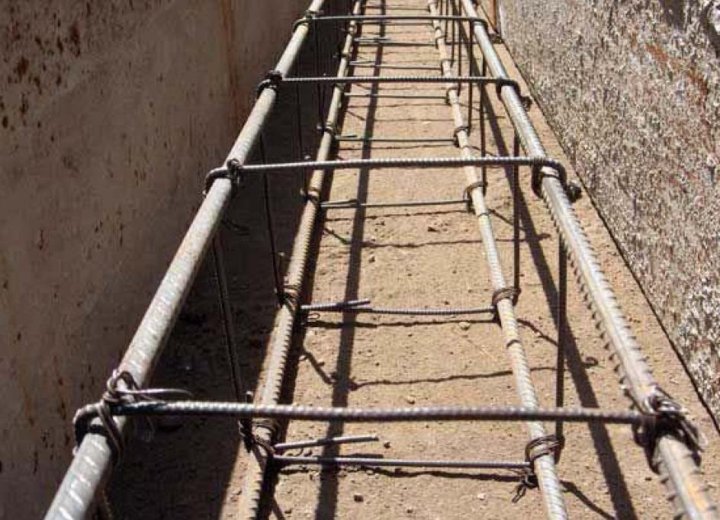

Арматура должна располагаться по всему периметру фундамента без разрыва. Для этого вяжутся отдельные секции из арматуры, а потом устанавливаются в траншею внахлест друг с другом и связываются вязальной проволокой, чтобы была устойчивость во время заполнения бетоном.

Арматура должна оказаться внутри бетона, тогда она будет создавать дополнительную прочность, не позволяющую бетону создать излом. Иногда допускается соединять арматуру и путем сварки для отдельных видов, но в местах сварки металл ослабляется и становится более подвержен коррозии, поэтому арматуру соединять лучше путем вязания стальной проволокой.

Как вязать арматуру

Вязать арматуру в траншеи неудобно, поэтому это делать нужно на площадке перед траншеей.  Для начала, как видно на фото, забить на

несколько сантиметров опорные столбики из арматуры в грунт, затем привязать вязальной проволокой поперечные перемычки, а на них положить продольные элементы арматуры и привязать, также, вязальной проволокой. Это делается даже без помощи других людей. Остается только опустить связанные секции и связать между собой.

Важно: для лучшей прочности фундамента в углах арматуру следует изгибать, а соединения делать по сторонам.

Иногда делают приспособления из деревянных досок и на них как бы подвешивают каркас из арматуры — так проще связать верхние и нижние ряды арматуры — они лежат на деревянной основе, остается прикрутить стойки и поперечины.

В таком случае, когда арматура расположена по всему периметру фундамента, несущая способность его увеличивается во много раз, и строение, расположенное, на нем, будет стоять ровно и без перекосов.

Вязать арматуру легко специальной вязальной отожженной проволокой, она продается во всех строительных магазинах. Она мягкая и не ломается при скручивании. А арматура рифленая и поэтому при скручивании между собой держится устойчиво. А нам и нужно, чтобы арматура, а именно, ее горизонтальные составляющие остались на нужном нам уровне при заполнении траншеи бетоном.

Закручивать проволоку можно различными способами. Если объемы небольшие, можно крутить пассатижами. Более легкий способ — это скручивание крючком, который можно изготовить самостоятельно. Для облечения некоторые умельцы зажимают крючок в шуруповерт и быстро и легко закручивают проволоку.

Техника скручивания

Берется кусок вязальной проволоки, складывается пополам и заводится в месте соединения арматур по диагонали, концы соединяются и скручиваются между собой до плотного соединения, оставшиеся концы заводятся внутрь.

Выбор диаметра арматуры

Несущими, рабочими являются горизонтальные детали, а стойки и поперечины нужны для удержания их в нужном положении. Поэтому для конкретного случая выбирается диаметр и количество продольных арматур. Стойки и поперечины можно использовать другого сечения.

Полный расчет достаточно сложен по специальным формулам и зависят от многих факторов. Для частного строения достаточно применить существующие простые таблицы, в которых представлена зависимость сечения и количество арматуры от высоты и ширины фундамента.

Считается, что общая площадь сечения продольной арматуры (нижних и верхних) должна составлять 0,1 % от площади сечения фундамента (высота умноженная на ширину). Что не понятно, пишите в комментариях, будем разбираться вместе.

Сверло

— забивание арматуры в землю без ее изгиба

спросил

Изменено
1 год, 2 месяца назад

Просмотрено
15 тысяч раз

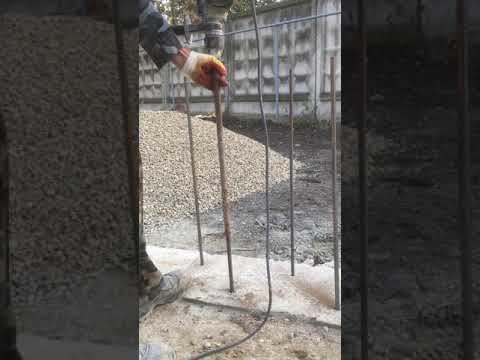

Я хочу забить арматурный стержень в полутвердую землю (около 2 футов). Какие у меня есть варианты, чтобы забить его прямо, не сгибая при этом?

РЕДАКТИРОВАТЬ: Это арматурный стержень диаметром 3/8″.

Инструменты, о которых я сейчас думаю:

  1. Кувалда — опасаюсь, что в процессе работы арматура погнется.
  2. Перфоратор — никогда раньше не использовал такой инструмент. Каковы плюсы/минусы? (кроме более высокой цены, по сравнению с кувалдой)

Какие-либо другие параметры, которые я здесь упустил?

Спасибо

  • дрель
  • наружная
  • арматура

0

В зависимости от размера, вы можете узнать об аренде отбойного молотка и бурового долота.

Вы также можете скосить кончик стержня, чтобы он был не просто тупым.

1

Хорошие идеи выше… один мой электрик научил меня пропитать (водой) землю, в которую вы втыкаете стержень. Меня поразило, насколько легче управлять удилищем.

Небольшое некро-редактирование, так как кто-то недавно просматривал это… вы можете подделать себе заземлитель для перфоратора за сверхдешево. Возьмите старую фрезу (или любую фрезу с большим хвостовиком, которая у вас есть — рубильная фреза была удобна тем, что не имела канавок), отрежьте ее на 5-6 дюймов от конца, который входит в перфоратор, получите черный трубчатый ниппель длиной около 6 дюймов с внутренним диаметром, который чуть больше, чем у вашего бывшего долота, оберните долото достаточным количеством липкой ленты, чтобы ниппель плотно прилегал, затем добавьте еще немного ленты вокруг снаружи, чтобы сделать ниппель оставайся на месте.

Предполагая, что вы говорите о стержне малого диаметра, что кажется вероятным, поскольку вы беспокоитесь о его изгибе, я бы посоветовал длинное (12-18 дюймов или около того) сверло и просверлить отверстие в земле, чтобы получить арматура начиналась прямо, а затем заканчивалась молотком. Бит для каменной кладки лучше всего выдержит такое насилие (и будет лучше, если он встретится с серьезным камнем), но если вы не заботитесь о каком-либо другом использовании от него, вы могли бы быть в состоянии используйте обычное спиральное сверло (т. е. что-то дешевое и ужасное для начала, что вам не жалко затупить).0005

Я эффективно использовал 24-дюймовый бур для грунта, приводимый в действие обычной аккумуляторной дрелью, чтобы сделать довольно хорошее отверстие для размещения стальной стойки для знака.

Вы можете попробовать вставить конец арматурного стержня в патрон хорошую аккумуляторную или сетевую дрель и посмотрите, сможете ли вы вонзить ее в землю во время работы дрели.Возможно, вы можете изменить конец арматурного стержня, чтобы он лучше резался, например, заточить или выровнять его.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Насколько большое отверстие мне нужно просверлить в бетоне, чтобы вставить в него арматуру?

спросил

Изменено
1 год, 6 месяцев назад

Просмотрено
43к раз

У меня есть бетонный внутренний дворик, который я хотел бы использовать в качестве фундамента для стены CMU. Я бы хотел, чтобы CMU были привязаны к плите патио с помощью арматуры. Я понимаю, что суть в том, чтобы просверлить отверстие в плите, вставить арматуру в отверстие, а затем заполнить его бетоном, чтобы закрепить арматуру в отверстии. Какой размер арматуры я должен использовать, и насколько большое отверстие мне нужно просверлить? Если я использую арматуру 1/2 дюйма, может ли отверстие быть 5/8 дюйма? 3/4″? Обязательно ли 1″? и т. д.

  • бетон
  • сверло
  • отверстие
  • арматура

5

Прошло много времени с тех пор, как я работал на стройке, но, кажется, я помню, как ввинчивал дюбели в бетон аналогичным образом с помощью сверла 1/2 дюйма и арматурного стержня №4. были крупнее, но, кажется, я помню, что они были такого же размера.

1

Я работаю с бетоном уже 20 лет. Во-первых, вы не можете положить блок CMU или любую другую конструкцию только на тонкую бетонную подушку. У вас должна быть несущая поверхность (нижний колонтитул), и характеристики будут варьироваться в зависимости от типа почвы, линии промерзания и нагрузки. Во-вторых, если вы хотите вбить дюбели в бетон, вы должны использовать эпоксидную смолу для их закрепления. Если использовать арматурный стержень № 4, я бы взял биту немного большего размера (5/8 дюйма), чтобы оставить достаточно эпоксидной смолы для склеивания и облегчить первоначальную посадку. несколько постов здесь верны. Если вы собираетесь построить стену, компонент фундамента, который будет нести нагрузку такой стены, должен быть спроектирован так, чтобы соответствовать задаче. Кроме того, если вы связываете с другим бетоном таких компонентов, как фундамент или железобетонная стена, вы должны использовать сверло, которое позволяет размещать арматуру и анкерную эпоксидную смолу. Как каменщик и строитель, я использовал перфораторы диаметром 5/8 дюйма. к эпоксидной смоле № 4 арматуры к железобетону в качестве «врезки» или анкера. в общем, по моему опыту, просверливание отверстия, продувание его сжатым воздухом и вставка круглой «трубчатой» щетки в отверстие, чтобы разрыхлить бетонную пыль и мусор, необходимы для правильного приклеивания анкерной эпоксидной смолы. Чтобы уточнить, щетка для круглой трубы крепится к аккумуляторной дрели и используется со сжатым воздухом несколько раз, пока отверстие не будет очищено от пыли. Как только вы не увидите, что бетонная пыль больше не выталкивается из отверстия сжатым воздухом, вы готовы закачать анкерный клей в отверстие.
