Содержание

особенности, инструменты, установка без заклепочника

Автор статьи: pkmetiz.ru

Резьбовые заклепки — распространенный тип крепежных элементов, которые получили применение в строительстве, ремонтных мастерских, машиностроении, других отраслях. Они, как и обычные вытяжные заклепки, используются для соединения металлических деталей. Кроме этого, они имеют внутреннюю резьбу, что позволяет с их помощью создавать место для болтового соединения. Благодаря этому обеспечивается возможность крепления деталей или конструктивных элементов к поверхности листового металла при помощи болтов или винтов. Установка резьбовых заклепок рекомендована в тех случаях, когда детали нужно крепить болтовым соединением на поверхности металлического листа малой толщины и при отсутствии доступа к месту монтажа с обратной стороны. Из-за малой толщины листа в отверстии невозможно нарезать внутреннюю резьбу, а отсутствие доступа с обратной стороны не позволяет накрутить гайку. Если не требуется крепить детали на болты или винты, использование такого крепежа нецелесообразно. В этом случае применяют обычные вытяжные или забивные заклепки.

Чтобы быстро и качественно выполнить монтаж, нужно знать, как заклепать резьбовую заклепку, в том числе без специального инструмента.

Общий порядок установки резьбовых заклепок

Перед тем как заклепать резьбовую заклепку, выполняются подготовительные работы. Необходимо подобрать сверло, диаметр которого должен на 0,1 мм превышать наружный диаметр заклепки, что позволит легко установить ее в отверстие. После этого в месте установки крепежа просверливается отверстие.
Помимо резьбовых заклепок круглого сечения выпускаются также аналогичные метизы с сечением в форме шестигранника. Такая форма позволяет исключить возможность проворачивания детали во время монтажа. Для выполнения отверстий под такие заклепки используются специальные шестигранные пробойники. Однако они подходят только для работы с листовым металлом, что несколько ограничивает область применения метизов такой формы.
Производители рекомендуют использовать для монтажа крепежных элементов специальный инструмент — заклепочник. Поэтому монтажник должен владеть соответствующими навыками и понимать как установить резьбовую заклепку заклепочником. Такие инструменты могут быть механическими (ручными), электрическими и пневматическими.
Конструкция механического заклепочника состоит из рабочей части и двух рукояток. В рабочей части размещается подвижный винтовой механизм, на конце которого имеется резьба.
Чтобы резьбовую заклепку заклепочником, выполняют следующую последовательность действий:

Заклепка накручивается на резьбу винтового механизма инструмента.
Рабочая часть заклепочника с установленной заклепкой помещается в подготовленное отверстие в металлической основе.
Рукояти инструмента сжимаются. При этом создается усилие, за счет которого во внутренней части заклепки образуется буртик. В результате этого крепеж плотно фиксируется с образованием надежного и прочного соединения с посадочным отверстием под винт или болт.
Рабочая часть извлекается из заклепки, путем выкручивания.

Преимуществом механического заклепочника является простая и надежная конструкция, а также низкая цена. Однако, для установки резьбовых заклепок с его помощью необходимо прикладывать достаточно значительное усилие. Если необходимо выполнить большой объем монтажных работ, целесообразно использовать заклепочники на электрическом или пневматическом приводе. Это профессиональные инструменты, которые обеспечивают установку резьбовых заклепок путем закручивания установочного винта. При этом создается усилие, достаточное для формирования буртика, после чего винт выкручивается из отверстия. Инструменты отличаются простой и удобством в работе, благодаря чему не возникает никаких проблем с пониманием того как пользоваться заклепочником для резьбовых заклепок.

Установка резьбовых заклепок без заклепочника

Домашних мастеров часто интересует, как заклепать резьбовую заклепку без заклепочника. Это специфический и достаточно дорогой инструмент, который нет смысла покупать для выполнения разовых монтажных работ по монтажу нескольких крепежных элементов. В таких случаях приходится искать способы, позволяющие провести установку резьбовых заклепок без заклепочника. Есть несколько методов монтажа без применения специального инструмента.

Самый простой способ предусматривает использование обычного бытового шуруповерта. Рассмотрим, как установить резьбовую заклепку без заклепочникаэтим методом. Для монтажа используется специальная насадка для шуруповерта, в которой установлен болт с упорным подшипником разборной конструкции. Через торцевую гайку с насечками болт ввинчивается в тело заклепки, которую вставляют в подготовленное посадочное отверстие.

Далее для установки резьбовой заклепки шуруповертом нужно включить электроинструмент. При вращении болта возникает усилие, которое деформирует заклепку и формирует фиксирующий ее буртик. Использование упорного подшипника и гайки с насечками позволяет предотвратить проворачивание заклепки при монтаже. Затем нужно извлечь болт из заклепки. Он выкручивается включением шуруповерта в реверсном режиме.

Это простой метод, который позволяет достаточно легко поставить резьбовую заклепку без заклепочника. При этом монтаж будет достаточно быстрым и не потребует больших усилий. Сложность может заключаться в поисках насадки для шуруповерта, но ее можно изготовить своими руками.

Установка вытяжных заклёпок | Советы по созданию надёжного соединения.

Как выбрать заклёпки

Не смотря на то, что технология вытяжных заклёпок сильно упростила создание заклёпочного соединения, существуют определённые моменты, на которые следует обратить внимание, ведь при неправильной установке даже самые качественные заклёпки не смогут обеспечить надежного соединения материалов.

О чём следует подумать на подготовительном этапе:

— Конфигурация заклёпочного соединения

Прежде чем купить заклёпки, определите какие значения усилия на срез и на растяжение необходимы для отдельно взятого заклёпочного соединения проектируемого узла. Именно эти характеристики определяют прочность всего заклёпочного соединения и именно от них надо отталкиваться в расчёте интервала между заклёпками, в выборе материала и диаметра заклёпок. После этого воспользуйтесь каталогом производителя для определения ключевых характеристик заклёпок, которые лучше других подойдут для вашего проекта.

— Толщина пакета заклёпочного соединения.

У вытяжных заклёпок есть ещё одна важная характеристика — толщина пакета. Эта величина показывает диапазон (минимальную и максимальную толщину соединяемых материалов), в пределах которого заклёпка определённой длины обеспечит надёжное соединение. Для того, чтобы подобрать заклёпки для вашего проекта обязательно измерьте общую толщину соединяемых материалов. Не ориентируйтесь в своём выборе на длину заклёпки! У различных поставщиков характеристики заклёпок могут отличаться и при равной длине могут иметь различный рабочий диапазон. Выяснив толщину соединяемых материалов, вы без труда подберёте заклёпку подходящего размера в каталоге производителя — важно, чтобы значение общей толщины соединяемых материалов находилось в пределах диапазона, указанного в графе “толщина пакета”. Помните, недостаточная длина заклёпки не позволит сформировать полноценную обратную головку, а чрезмерная длина приведёт к её излишней деформации — оба варианта недопустимы, так как не гарантируют надежного соединения деталей.

— Выбор материала вытяжной заклёпки

Немалое влияние на прочность заклёпочного соединения оказывает правильный выбор материала, причём, значение имеет не только материал заклёпки, но и материалы соединяемых поверхностей. В данном случае можно руководствоваться простым правилом — материал заклёпки по своим физическим и механическим свойствам должен быть максимально приближен к свойствам материалов соединяемых поверхностей. Использование разнородных материалов может привести к быстрому износу заклёпочного соединения вследствие усталости материалов или гальванической коррозии. Больше информации о том, как правильно подобрать материал заклёпки, читайте в статье: Как правильно подобрать материал вытяжной заклёпки.

— Размер и тип отверстия под заклёпку

Размер отверстия под заклёпку оказывает большое влияние на качество всего соединения. Слишком маленькое отверстие усложнит монтаж заклёпок и, возможно, станет причиной некачественного заклёпочного соединения. Слишком большое отверстие ослабит характеристики заклёпок на срез и на разрыв. Как правило, при создании такого соединения заклёпка будет деформироваться не на обратной поверхности соединяемых материалов, а непосредственно внутри соединения, что приведёт к вздутию и расслоению соединяемых материалов. Для получения наилучшего результата рекомендуем вам уточнить диаметр отверстия под вашу заклёпку в каталоге производителя. В случае необходимости получения гладкой поверхности соединения, воспользуйтесь заклёпкой с потайной головкой. Для этого отверстие необходимо обработать зенковкой под потайную головку заклёпки. Заклёпка устанавливается заподлицо с поверхностью соединяемых материалов, образуя в месте соединения ровную поверхность. Перед установкой заклёпки хорошо прочистите отверстия – стружка и заусенцы вокруг и внутри отверстия недопустимы.

— Доступ к месту установки заклёпки.

Работая над проектом, не забудьте о том, что для установки заклёпки вам необходимо обеспечить доступ для заклёпочного инструмента. При планировании мест установки заклёпок, необходимо избегать углов, узких каналов и других мест, затрудняющих доступ клепальному инструменту. Если подобных ситуаций избежать невозможно, на помощь придут специальные инструменты для установки вытяжных заклёпок в труднодоступных местах. Кроме того, практически у каждого серьёзного производителя заклёпочной техники, существует специальная оснастка для таких случаев. Как правило, эта оснастка совместима со стандартным инструментом и её можно приобрести отдельно.

Теперь, когда подготовительная часть работ завершена и мы определились с выбором заклёпки, рассмотрим несколько ситуаций, которые могут возникнуть во время установки заклёпки.

	1. Соединение деталей разной толщины. В случае необходимости крепления тонкой детали к более толстой постарайтесь производить установку заклёпок со стороны более тонкого материала, так чтобы обратная головка формировалась со стороны более толстой, а следовательно и более прочной детали. Если такой возможности нет подложите шайбу соответствующего диаметра со стороны более тонкого материала — это защитит поверхность от деформации и позволит создать более прочное соединение.
	2. Соединение мягкого и твёрдого материалов. В случае крепления детали из мягкого материала к более твёрдой поверхности, лучше всего воспользоваться вытяжной заклёпкой с увеличенным буртиком, причём обратная головка должна формироваться со стороны более твёрдого материала. Если такой возможности нет, подложите шайбу соответствующего диаметра со стороны мягкого материала — это позволит создать более надёжное соединение. Кроме того, для соединения мягких материалов существуют распорные и лепестковые заклёпки.
	3. Соединение хрупких деталей и деталей из пластика. Для соединения хрупких деталей лучшего всего подойдут пластиковые, распорные и лепестковые заклёпки. В случаях, когда соединяемые детали из пластика обладают достаточной прочностью, вполне допустимо использование стандартных вытяжных заклёпок.
	4. Головка заклёпки. Форма головки заклёпки подбирается в зависимости от требований, предъявляемым к поверхности соединения. Если выступ на лицевой поверхности соединения недопустим, необходимо использовать заклёпку с потайной головкой — этот тип заклёпок устанавливается заподлицо и обеспечивает гладкую поверхность в месте соединения. Также существуют особые заклёпки для получения потайной головки с обеих сторон соединения.
	5. Герметичное соединение. Для создания пыле- и водонепроницаемого соединения применяются вытяжные заклёпки закрытого типа или, как их еще называют “глухие” вытяжные заклёпки. Такой вид заклёпок полностью “запечатывает” отверстие, препятствуя попаданию пыли, влаги и испарений внутрь соединения.
	6. Крепкое соединение. Поскольку для установки заклёпки необходимо приложить достаточно большое усилие, нельзя назвать соединение A на изображении удовлетворительным. Соединения B и C — более подходящий способ решения той же задачи. Для создания более крепкого соединения используйте высокопрочные или усиленные заклёпки.
	7. Доступ для инструмента. При выполнении соединений в труднодоступных местах, убедитесь в том, что вокруг места установки заклёпки есть зазор, необходимый для полноценной работы за клепочника. Если подобраться к месту установки не удаётся, попробуйте установить заклёпку с обратной стороны. Кроме того, производители заклёпочной техники предлагают множество дополнительной оснастки для установки заклёпок в труднодоступных местах.
	8. Расстояние от края. Для получения оптимального с точки зрения прочности заклёпочного соединения следует помнить, что расстояние от оси заклёпки до края соединяемого материала не должно быть меньше двух диаметров заклёпки. В узлах, где прочность соединения не имеет большого значения, расстояние до края материала может быть меньше.
	9. Осевой зазор с обратной стороны рабочей поверхности. Осевой зазор — это расстояние от буртика заклёпки до головки её стержня за вычетом толщины соединяемых материалов. При проектировании соединения, необходимо закладывать осевой зазор, необходимый для правильного формирования обратной головки.
	10. Работа с мягкими и рыхлыми материалами. Поскольку мягкие материалы имеют свойство сжиматься, они, как правило, не могут обеспечить необходимую для установки резьбового соединения жесткость. В данном случае в качестве дополнительной поддержки рекомендуется использовать специальные втулки для установки вытяжных заклёпок.
	11. Работа с профилем. В силу своей особенности, а именно возможности односторонней установки, вытяжные заклёпки часто используются для соединения различного рода профиля. Работая с профилем, постарайтесь рассчитать соединение таким образом, чтобы обратная головка заклёпки формировалась на ближайшей к соединяемому материалу стороне профиля, не захватывая дополнительных секций.
	12. Комплексные соединения. При помощи вытяжных заклёпок возможно создание комплексных соединений — соединений, включающих в себя более двух деталей. Здесь важно, чтобы до момента установки заклёпки детали были надёжно закреплены для правильной конфигурации соединения.
	13. Работа с трубками. При соединении трубки с пластиной, наилучший результат будет достигнут, если с одной стороны трубка будет иметь плоскую поверхность, как показано на эскизе C. В случае, если трубка полностью круглая, соединение также будет надёжным, хотя и чуть менее прочным (эскиз B). При этом старайтесь избегать соединений, в которых заклепка будет проходить сквозь обе стенки трубки (эскиз A) — подобные соединения наименее надёжны.

Данный материал соответствует запросам: Заклёпка вытяжная, Купить заклёпки, Заклёпочное соединение, Вид заклёпок, Подбор заклёпки, Стандартными вытяжными заклёпками, Головка заклёпки, Заклёпка с потайной головкой, Выбор заклёпки, Монтаж заклёпок, Отверстие под заклёпку, Характеристики заклёпок, Диаметр заклёпок, Установка заклёпок, Как выбрать заклёпки, Тип заклёпок, Заклёпка глухая.

Установка вытяжных заклёпок | Монтаж в труднодоступных местах

Установка вытяжных заклёпок в труднодоступных местах

Вытяжные или тяговые заклёпки — это уникальная технология, которая сама по себе является отличным решением для соединения деталей в труднодоступных местах, потому что для её установки требуется доступ только с одной стороны рабочей поверхности. В отечественном стандарте ГОСТ 14558-2005 такой вид крепежных изделий называется “слепыми заклёпками” из-за возможности их установки в “слепые” отверстия. Установка резьбового соединения в условиях отсутствия доступа к обратной стороне рабочей поверхности проблематична, а расклёпывание цельнометаллических, полупустотелых и пустотелых заклёпок и вовсе невозможно. В таких случаях вытяжные заклёпки просто незаменимы. Однако даже заклёпочные соединения на базе тяговых заклёпок имеют свои ограничения. В основном эти ограничения связаны с габаритными размерами установочного инструмента и его клепальной головки. Рассмотрим некоторые ситуации и способы и их решения.

Установка вытяжных заклёпок в узких и ограниченных пространствах

Привычные нам заклёпочные инструменты не всегда подойдут для выполнения особых задач по установке заклёпок. Например, в ситуации, когда требуется установить заклепку в небольшой нише, узком или ограниченном пространстве, стандартным инструментом подобраться к месту установки не получится. Для выполнения такой работы хорошо подойдет кистевой заклёпочник. Рукояти этого ручного инструмента идут перпендикулярно оси установки заклёпки, поэтому им можно подобраться к месту установки заклёпки даже имея ограничение по высоте. Хороший пример — ручной заклёпочник FAR K1. Высота клепальной головки инструмента всего 59 мм — это один из самых компактных заклёпочников в классе.

У кистевых заклёпочников есть один существенный недостаток — для установки заклёпки оператору необходимо прикладывать значительные усилия. При этом заклёпка устанавливается в несколько приемов, а это не позволяет добиться высокого темпа в работе. Кроме того, отдача, которая образуется в момент отрыва стержня заклёпки оказывает крайне негативное воздействие на суставы пальцев рук. Для упрощения и ускорения процесса установки заклёпок в ограниченном пространстве можно использовать универсальный угловой адаптер на шуруповёрт, например, AIRPRO ARA-48С. Адаптер совместим со всеми видами дрелей и шуруповёртов и преобразует крутящий момент сверлильного инструмента в тяговое усилие. Оператор не тратит физических усилий, скорость работы растет и, как следствие, увеличивается производительность. Но и тут есть свои ограничения. Угловой адаптер AIRPRO ARA-48С рассчитан на установку только алюминиевых вытяжных заклёпок диаметром до Ø4.8 мм.

Для установки стальных вытяжных заклёпок и заклёпок из нержавеющей стали лучше использовать аккумуляторный заклёпочный инструмент GESIPA Accubird или GESIPA Powerbird с угловой головкой 90° Compact 725 0101 / 145 7252. Угловая головка вращается на 360° и позволяет использовать всю мощь аккумуляторного заклёпочного инструмента GESIPA в труднодоступном пространстве — при высоте всего 90 мм, угловая головка позволяет развивать усилие до 10 000 Н. Для новой версии инструментов с бесконтактным двигателем GESIPA Accubird Pro и Powerbird Pro также предусмотрена угловая головка 146 4882, с высотой 110 мм, головка позволяет устанавливать заклёпки в труднодоступных местах с усилием до 20 000 Н.

Еще один вариант инструмента для работы в ограниченном пространстве — пневмогидравлический заклёпочник с поворотной головой RIVIT RIV536. Клепальная головка этого инструмента двигается в двух плоскостях, что даёт оператору возможность осуществлять монтаж заклёпок практически в любой плоскости и под любым углом. Высота клепальной головки составляет всего 78 мм — это одна из самых маленьких головок в классе. При этом инструмент способен развивать усилие, необходимое для установки вытяжных заклёпок из любых материалов диаметром до Ø5.0 мм. Ознакомится с работой заклёпочника RIVIT RIV536 можно на канале АЙРИВЕТ на youtube.

При работе на серийном производстве, а также при работе с заклёпками большого диаметра нужен мощный, быстрый и надежный инструмент, такой как пневмогидравлические заклёпочники серии Taurus от GESIPA. Угловая головка GESIPA 90° 145 7920 / 758 0101 совместима с инструментами серии Taurus и позволяет использовать весь их потенциал для установки вытяжных заклёпок в труднодоступных рабочих зонах. Вместе с угловой головкой GESIPA 90° заклёпочники Taurus 1 — 4 развивают тяговое усилие до 20 000 Н, легко справляясь с установкой заклёпок из всех материалов диаметром до Ø6. 4 мм. Высота угловой головки GESIPA 145 7920 / 758 0101 — 110 мм. Также доступна более компактная версия угловой головки GESIPA 90° Compact 145 7921 / 758 0102. Головка совместима с заклёпочниками Taurus 1 и Taurus 2, развивает усилие в 10 000Н и, при высоте всего 90 мм, позволяет устанавливать заклёпки из всех материалов диаметром до Ø5 мм. Обе головки свободно вращаются на 360° вокруг своей оси.

Установка вытяжных заклёпок в углу или близко к стенке

Еще одна задача, которую непросто решить при помощи стандартных инструментов — установка вытяжной заклёпки в углу конструкции или в непосредственной близости от стенки. Клепальные головки большинства пневмогидравлических и аккумуляторных заклёпочных инструментов имеют диаметр от 22 мм и больше, что не позволяет подобраться к месту установки заклёпки, если оно находится близко к стенке. Выступающие элементы корпуса заклёпочника ещё больше усложняют задачу. Для правильной установки заклёпки, в момент вытягивания стержня инструмент должен располагаться перпендикулярно рабочей поверхности. Пытаясь дотянуться до места установки и распологая инструмент под углом, вы рискуете получить ненадёжное и неаккуратное заклепочное соединение. Кроме того, работая в таком режиме, вы рискуете вывести инструмент из строя — при наклоне, развиваемое в момент установки заклёпки усилие, приходится лишь на один из зажимных кулачков, что приводит к его быстрому износу или даже поломке.

Для установки вытяжных заклёпок в углу конструкции существуют специальные инструменты с уменьшенными размерами клепальной головки. Хорошим примером служит пневмогидравлический заклёпочник POP PROSET 1600 MCS. Диаметр патрона, в котором находится зажимной механизм составляет всего Ø17.3 мм при длине 45 мм. Это означает, что инструмент способен устанавливать вытяжные заклёпки на расстоянии 9 мм от края на глубине 45 мм. Заклёпочник POP PROSET 1600 MCS рассчитан на работу с заклёпками из любых материалов диаметром до Ø4 мм.

Еще один вариант — это параллельная головка GESIPA 145 0885 / 756 1280, используемая с заклёпочниками серии GESIPA Taurus 1 — 4. Благодаря этой головке, ось установки заклёпок смещается относительно корпуса инструмента. Таким образом, корпус инструмента больше не является помехой и вы можете устанавливать заклёпки в углу или у стенки на расстоянии в 13 мм от края. Параллельная головка развивает тяговое усилие до 20 000 Н и позволяет устанавливать заклёпки из любых материалов диаметром до Ø6.4 мм. Аналогичная параллельная головка поставляется для работы с инструментами GESIPA Ph2 (артикул 145 6611 / 704 0016) и GESIPA Ph3 (артикул 145 6612 / 704 0024).

Установка вытяжных заклепок в паз, углубление или профиль

Бывают ситуации, когда необходимо установить вытяжную заклёпку в нише или углублении, например, при монтаже вентилируемого фасада. Задача состоит в том, чтобы пройти в узкий паз между плитами и “дотянуться” до места установки заклёпки в углублении. С подобными трудностями рабочие сталкиваются при монтаже профиля. Для выполнения подобных работ нужен заклёпочник с малым диаметром патрона зажимного механизма и достаточной, для того чтобы дотянуться до места установки заклёпки, длиной.

Из ручных заклёпочных инструментов для подобных задач хорошо подойдут инструменты BRALO BM-90:S2 и FASTY BM-92:SA3. Рычажный инструмент BRALO BM-90:S2 имеет клепальную головку диаметром Ø18 мм и позволяет работать на глубине до 45 мм. Клепальная головка заклёпочника FASTY BM-92:SA3 работает на глубине до 35 мм и имеет Ø18 мм в диаметре. Для работы с большим количеством заклёпок лучше использовать аккумуляторный заклёпочный инструмент, особенно на строительстве, где чаще всего используются стальные заклепки или заклепки из нержавеющей стали.

Для установки заклепок в узких пазах при помощи аккумуляторного инструмента GESIPA Accubird или Powerbird, компания Гесипа разработала удлинённые и супер-удлинённые насадки. Длина подобных насадок составляет от 9 до 28 мм, а диаметр от 6 до 10 мм (в зависимости от размера устанавливаемой заклёпки). Имея такие характеристики, удлинённые насадки позволяют устанавливать заклёпки даже в самых узких пазах на углублении до 28 мм. Однако, важно понимать, что удлинённые насадки можно использовать только со специальными вытяжными заклёпками с удлинённым отрывным стержнем. Стержень заклёпки должен быть длиннее стандартного на столько, на сколько насадка выносит вперед головку заклёпки, то есть ровно на величину длины насадки, иначе зажимной механизм просто не сможет захватить заклёпку.

К сожалению, вытяжные заклёпки с удлинённым стержнем практически не найти в наличии, если вы решили пойти этим путём, заложите дополнительное время на доставку заклёпок под заказ. Если же у вас нет возможности использовать специальные вытяжные заклёпки, существует несколько решений для установки стандартных заклёпок в узкие ниши и углубления. Пневмогидравлический заклёпочник POP PROSET 1600 MCS позволит устанавливать заклёпки диаметром до Ø4 мм на глубине до 45 мм в пазы от 18 мм. Для работы в подобных условиях есть решение от GESIPA — малый патрон для инструмента Taurus 1 145 7705 / 756 1120 и Taurus 2 145 7846 / 757 1077. Малый патрон имеет длину 100 мм и диаметр Ø18 мм, что позволяет добраться до самых сложных и самых удаленных мест.

Для установки заклёпок больших диаметров, в том числе, из нержавеющей стали диаметром до Ø 6. 4 мм компания GESIPA предлагает использовать уже известный нам инструмент GESIPA серии Taurus 1 — 4 с удлинительными головками. Удлинительные головки бывают двух видов: цельные и разъёмные. Цельные удлинительные головки поставляются с удлинением в 50, 100, 150 и 200 мм (в зависимости от модели инструмента, с которым они используются. Диаметр цельной удлинительной головки Ø22.5 мм. Разъёмные удлинительные головки длинной 100 мм позволяют нарастить длину передней части заклёпочника с шагом в 100 мм + длина стандартной головки 68 мм (для Taurus 1 и 2) и 83 мм (для Taurus 3 и Taurus 4). Диаметр разъёмной удлинительной головки в месте сочленения — Ø30 мм. Подобные удлинительные головки существуют и для аккумуляторных заклёпочников GESIPA Accubird и Powerbird.

Ещё одно решение, для установки заклёпок в ограниченном пространстве — это модифицированные модели аккумуляторных инструментов GESIPA Accubird D18 и GESIPA Powerbird D18. Модификации подвергается передняя часть инструмента — клепальная головка. У модифицированных инструментов она немного короче (51 вместо 57 мм), но гораздо тоньше (18 вместо 22.5 мм в диаметре). Уменьшение габаритов клепальной головки инструмента достигается путем замены нескольких штатных деталей. Данная модификация никак не отражается на гарантийной обслуживании инструмента, но значительно расширяет возможности полюбившихся многим заклёпочников GESIPA, позволяя использовать весь их потенциал для работы в самых труднодоступных местах.

Если у вас остались вопросы по выбору заклёпочного инструмента для вытяжных заклёпок, оставляйте комментарии под статьёй — мы постараемся дать развёрнутый ответ в ближайшее время.

Если вам нужна помощь в выборе инструмента для выполнения вашей технической задачи свяжитесь с нами — наши специалисты помогут вам определиться с выбором.

Если вы затрудняетесь с выбором тяговых заклёпок для выполнения своей задачи, рекомендуем вам ознакомиться с нашей статьёй «Виды вытяжных заклёпок и их назначение».

Данный материал соответствует запросам: установка вытяжных заклёпок в паз, установка вытяжных заклёпок в нише, установка вытяжных заклёпок в углублении, установка вытяжных заклёпок в труднодоступных местах, установка вытяжных заклёпок, установка вытяжных заклёпок в ограниченном пространстве, установка вытяжных заклёпок, монтаж тяговых заклёпок в ограниченном пространстве, установка вытяжных заклёпок в угол, установка вятжынх заклёпок у стенки, инструмент для монтажа заклёпок близко к стенке, инструмент для монтажа заклёпок близко к стенке, монтаж тяговых заклёпок, монтаж тяговых заклёпок в прифиль, монтаж тяговых заклёпок в углублении, инструмент для монтажа тяговых заклёпок в ограниченном пространстве, инструмент для установки вытяжных заклёпок в ограниченном пространстве, заклёпочник с уменьшенным носиком, заклёпочник с малой клепальной головкой, заклёпочник с уменьшенной головкой, заклёпочник для труднодоступных мест, параллельная головка Gesipa, угловая головка Гесипа, удлинительная головка gesipa accubird, удлинительная головка gesipa taurus, ручной заклёпочник для труднодоступных мест, пневматический заклёпочник для труднодоступных мест, аккумуляторный заклёпочник для труднодоступных мест, угловая насадка заклёпочник на шуруповерт, угловой адаптер для заклёпок на дрель, угловая насадка для заклёпок

Резьбовые заклепки и их виды, способ монтажа | Крепмикс

Резьбовые заклепки часто их называют гаечные заклепки, заклепки с внутренней резьбой, заклепки гайки или бонки. Заклепки такого типа представляют из себя втулку с внутренней резьбой выполненной примерно на половину длины и не большим фланцем (бортиком) необходимым для надежного крепления заклепки в металле.

Изготавливают такие заклепки из различных материалов таких как оцинкованная сталь, нержавеющая сталь, алюминиевые сплавы и EPDM резина. Помимо материала резьбовые заклепки отличаются диаметром резьбы а так же формой корпуса и видом бортика.

Назначение

Предназначение гаечных заклепок это создание резьбы в металле толщина которого может быть от 0,3 мм до 6,0 мм, для последующего соединения деталей при помощи винтов или болтов.

Установка резьбовых (гаечных) заклепок

Для правильной установки резьбовых заклепок используют специальный инструмент так называемые резьбовые заклепочники. Резьбовой шток заклепочника ввинчивается в гаечную заклепку и заклепка помещается в заранее подготовленное отверстие в базовом материале. (Диаметр отверстия зависит от размера заклепки и определяется по каталогу производителя).

Далее резьбовой стержень втягивается в корпус заклепочника и часть заклепки не имеющая внутренней резьбы деформируется надежно фиксируя заклепку в отверстии. (Длина заклепки подбирается по каталогу производителя в зависимости от толщины материала в который ее нужно установить)

После установки резьбовой стержень заклепочника выкручивается из заклепки, на этом процесс установки завершен.

Основные преимущества резьбовых заклепок

При помощи гаечных заклепок можно создать резьбу в тонких листах металла толщиной от 0,3 мм, при этом доступ к месту установки заклепки нужен только с одной стороны что позволяет их применять для создания резьбы в различных полых профилях и трубах.

Установка таких заклепок происходит полностью механическим способом без применения сварки.

При необходимости покраски деталей в которых нужно создать резьбу гаечные заклепки могут быть установлены после окраски, что избавляет от лишних операций на производстве по очистки резьбы или ее защиты перед покраской.

Ремонтопригодность, если резьба в заклепке повреждена, то такую заклепку можно заменить путем высверливания сверлом того же диаметра что и отверстие под эту заклепку.

Диаметры резьбы заклепок

Гаечные заклепки изготавливаются с метрической резьбой М3, М4, М5, М6, М8, М10 и М12 со стандартным шагом.

Формы корпуса резьбовых заклепок

Цилиндрические

Самый распространенный вид резьбовых заклепок бывают без насечки гладкие и с насечками, специальным рифлением расположенным вдоль корпуса заклепки и препятствующим её проворачиванию. Устанавливаются в круглое отверстие определенного диаметра.

Шестигранные и полушестигранные

Заклепки с такой формой корпуса применяются в местах где необходимо исключить возможность проворачивания заклепки в процессе эксплуатации. Для правильной установки заклепки отверстие в металле должно иметь шестигранную форму.

Глухие (закрытые)

Закрытые резьбовые заклепки защищают резьбу и внутреннюю часть изделия от попадания жидкостей и грязи, глухими бывают цилиндрические, шестигранные и полушестигранные заклепки.

Лепестковые

Применяются для установки в мягких или хрупких материалах таких как пластик. За счет своей формы образуют гораздо большую площадь соприкосновение с основанием чем стандартные резьбовые заклепки.

Виды бортика резьбовых заклепок

Стандартный бортик (цилиндрический бортик)

Бортик такой формы увеличивает площадь прижимной поверхности и после установки резьбовой заклепки на поверхности металла остается видимая часть бортика в форме шайбы толщиной от 0,8 до 2 мм и с внешним диаметром от 8 до 23 мм, в зависимости от диаметра резьбы заклепки.

Уменьшенный бортик (уменьшенный потайной бортик)

Используется когда нужно после установки резьбовой заклепки получить максимально ровную поверхность, благодаря своей небольшой толщине подходит для монтажа в потай на металлах толщиной от 0,3 мм без применения зенковки.

Потайной бортик

Резьбовые заклепки с потайным бортиком позволяют после установки получить идеально ровную поверхность, высота бортика от 1,5 до 2 мм. Для правильной установки заклепок с потайным бортиком зенковка отверстий обязательна.

Резьбовыезаклепки (прайс-лист)

Виды заклепочников и заклепок

Читайте в статье:

Принцип работы
Заклепочники по видам
- Механические заклепочники
  - Одноручные заклепочники
  - Двуручные заклепочники
  - Заклепочники «гармошка»
- Аккумуляторные заклепочники
- Пневматические заклепочники
Виды заклепок
- Классическая стержневая заклепка
- Полутрубчатые и трубчатые, пистонные заклепки
- Закладные, тяговые, слепые, вытяжные заклепки
- Резьбовые заклепки

Заклепочником называют специальный ручной инструмент, который предназначен для соединения материалов с помощью заклепок.

Такой инструмент считается несложным, так как он выполняет только одну специфическую функцию – заклепочное соединение.

Заклепочное соединение представляет собой неразборную связку нескольких материалов, в основном листовых. Положительными сторонами заклепочных соединений являются устойчивость к вибрации, надежность и простоту установки соединений. Заклепка выдерживает большую нагрузку прилагаемую к детали. И если соединение не выдерживает, оно не разрывается сразу, а заклепка как будто растягивается, что выгодно отличается от сварочного соединения.

Принцип работы

Процесс работы заклепочником очень прост. Необходимо высверлить сквозные отверстия в скрепляемых материалах. Примерно на одну десятую миллиметра большее, чем диаметр используемой заклепки. Механизм заклепочника захватывает хвостовик заклепки (проволоку) до рабочей части, после этого производится воздействие на тяговый механизм, который через проволоку притягивает головку заклепки к основанию и обрывает проволоку (когда заклепочное соединение готово).

Заклепочники по видам

Механические
Пневматические
Аккумуляторные (электрические)
Пневмогидравлические

При выборе заклепочника необходимо учитывать такие моменты как:

Легкость и компактность инструмента (это повышает удобство работы)
Лучше выбрать модель с поворотной рабочей частью (это обеспечит доступ к сложным для работы местам)
Рукояти заклепочника должны быть оснащены резиновыми накладками (это облегчает работу, так как препятствует скольжению руки по рукояти инструмента во время работы)
Инструмент будет более качественным, если его корпус будет литым, а не из металлической пластины

Механические заклепочники

Самый распространенный и востребованный вид заклепочников. Они имеют самое простое устройство и несложны в использовании (не требуют специальных навыков).

Большинство моделей заклепочников оснащаются комплектом рабочих головок под различный диаметр заклепок.

Механические заклепочники бывают разных типов:

Одноручные заклепочники

Предполагают работу одной рукой, и рассчитаны на заклепку, которая не превышает диаметром 4,9 мм. Некоторые модели одноручных заклепочников оснащены поворотной рабочей частью, которая может разворачиваться на 90, 180 и 360 градусов (что может облегчить установку заклепки в проблемных местах).

Двуручные заклепочники

Имеют другую конструкцию, которая позволяет развить большее усилие, и предполагают возможность работы с заклепками диаметром до 6,5 мм.

Заклепочники «гармошка»

Могут ставить заклепки в труднодоступных местах, при этом развивая достаточно большое усилие при работе одной рукой.

Аккумуляторные заклепочники

Внешним видом этот инструмент похож на обычный шуруповерт. К плюсам этого вида заклепочников относится скорость и качество работы, а также малое приложение сил при работе. Минусом является ограниченное время работы, оно зависит от емкости аккумулятора.

Пневматические заклепочники

Имеют большую производительность, по сравнению с другими видами, за счет того что работают они от сжатого воздуха. К минусам пневматического заклепочника можно отнести сложное устройство, ограниченную мобильность (зависит от размера подающего воздух шланга) и большой вес. Стоимость такого заклепочника достаточно большая, но и производительность впечатляет.

Самый честный обзор заклёпочников!

Watch this video on YouTube

Виды заклепок

Прежде чем приступать к процессу крепления деталей с помощью заклепочного соединения следует учесть: какую механическую нагрузку будет нести это соединение, место установки заклепки и толщину материала, который будет закреплен. Все это влияет на вид заклепки, которая будет использоваться.

В настоящий момент существует много видов заклепки, каждый из которых имеет свои преимущества.

Классическая стержневая заклепка

Применяется при холодной и горячей клепке, имеет вид цилиндра. Заклепки этого вида в своей основе содержат твердый металлический стержень, поэтому их лучше использовать в местах, которые будут испытывать большие нагрузки.

Полутрубчатые и трубчатые, пистонные заклепки

Такие заклепки применяются в соединениях с небольшой нагрузкой, так как изнутри заклепки полые. Изготавливаются из мягкого металла и с одной стороны вместо головки имеют штампованное коническое углубление.

Закладные, тяговые, слепые, вытяжные заклепки

Это самый простой и удобный в использовании вид заклепки (её не нужно придерживать с другой стороны). Такие заклепки бывают следующих типов:

Потайная заклепкаЗаклепка с буртиком обычнаяЗаклепка с крупным буртикомГерметичная заклепка с газоводонепроницаемым корпусом (глухая заклепка)

Резьбовые заклепки

Так называемая гайка-заклепка. Выглядит как цилиндр с потайным или широким фланцем, она предназначена для надежного соединения тонких деталей.

При изготовлении заклепок используются различные металлы и их сплавы (алюминий, медь, сталь, латунь и т. д.), а стержни заклепок делают только из твердой стали.

Очень важным фактором при выборе заклепки является ее длина. Если длина заклепки больше толщины соединяемых материалов, то заклепка закроется за пределами посадочного отверстия (то есть соединение не будет плотным). Когда длинна заклепки меньше толщины материалов закрывающая головка заклепки не может сформироваться.

Как выбрать и установить вытяжную заклепку | ЦКИ

Watch this video on YouTube

Необходимо четко представлять все особенности предстоящей работы и характеристики используемых материалов, чтобы качественно и без чрезмерных усилий выполнить предполагаемую работу.

Заклепочник для резьбовых заклепок

С заклепками сталкивается практически каждый человек, даже тот, который никак не связан со строительством. Некоторые их виды присутствуют на одежде, что облегчает ее использование. В строительстве заклепки чаще всего используются для фиксации двух деталей между собой. Но есть и такие заклепки, которые выполняют другую роль. Они называются резьбовыми. Для чего необходимы эти элементы и как они монтируются. Об этом речь пойдет в статье.

Для чего используется

Резьбовая заклепка похожа на вытяжную только некоторыми нюансами фиксации. В остальном же ее предназначение несколько иное. В некоторых случаях требуется осуществить монтаж какого-либо изделия на металл. Но его толщины недостаточно, чтобы нарезать резьбу или нет возможности подлезть с обратной стороны для того, чтобы подставить гайку. В этом случае на выручку приходят резьбовые заклепки. Конструктивно они представляют собой небольшой полый цилиндр, в котором уже есть резьба. Устанавливается заклепка таким образом, что надежно фиксируется на металлической или другой заготовке и предоставляет возможность монтажа болта для фиксации какого-либо модуля.

Основные свойства

Заклепка считается тем видом соединения, которое характеризуется большей надежностью, нежели шурупы и винты. А также данное приспособление занимает минимальный объем пространства и после использования практически незаметно. Заклепки имеют малый вес и обычно применяются в том случае, когда рассоединение поверхностей не планируется. Наиболее часто клепку применяют там, где сварка по каким-либо причинам невозможна или нужно соединить несвариваемые поверхности.

Клепать можно не только металлы, но и тканевые изделия, всевозможные аксессуары. А также потребители говорят о том, что винт, болт и гайка может со временем ослабнуть, чего не скажешь о заклепке. Она имеет свойство плотно засаживаться и даже при повреждении металла не выходит обратно.

Разновидности

Разница между заклепками такого типа кроется не только в их диаметре, но и в других параметрах, одним из которых является металл изготовления. В качестве основы может быть использованы:

сталь;
алюминий;
медь;
нержавейка.

Каждый из этих металлов имеет свои преимущества в сравнении с другими. Обычные стальные заклепки чаще всего покрываются цинком, чтобы предотвратить появление ржавчины в процессе эксплуатации. В этом отношении выигрывают изделия из нержавеющей стали, но их стоимость несколько выше. Также они обладают большей прочностью. Медь и алюминий применяются в случаях, когда требуется взаимодействие с подобным металлом, а заклепка не будет удерживать слишком тяжелый модуль. Каждый элемент имеет головку, которая гарантирует фиксацию с лицевой стороны. Она может быть плоской или потайной. Во втором варианте потребуется расширение внешнего диаметра отверстия, чтобы скрыть бортики. Используются потайные заклепки чаще всего в случае одностороннего монтажа. Последний осуществляется в ситуации, когда толщина металла заготовки больше заклепки и у последней нет возможности полноценно сжать его. В этом варианте фиксация происходит за счет расширения тела элемента внутри отверстия.

Навешиваемые модули имеют различный шаг и диаметр резьбы, поэтому требуются изделия, которые бы соответствовали им. Именно поэтому компании, занимающиеся выпуском таких фиксаторов чаще всего готовы предоставить своим клиентам заклепки, которые имеют диаметр от М4 до М8. Это касается гаечных конструкций, когда нет доступа к обратной стороне металла. Существует и винтовой вид разборного типа, который выпускается с размерами от М3 до М16. Профиль в срезе у изделия также может быть разным. Чаще всего используется круглый, но может быть и шестигранный. Во втором случае изготовления отверстия под такую единицу требует определенных усилий, но провернуть ее намного сложнее, а в некоторых случаях и невозможно, если сравнивать с круглым вариантом.

Резьбовые заклепки могут быть специализированными, поэтому в зависимости от области применения они могут отличаться сниженным сопротивлением для электрического тока. Другие элементы имеют повышенную прочность, т. к. предназначены для работы при больших нагрузках. В зависимости от формы фиксаторы способны обеспечить герметичное соединение. На головки некоторых элементов нанесены специальные пометки, которые позволяют идентифицировать их среди других изделий. В автомобилях часто используются заклепки с виброизоляцией. Особенно если речь идет о монтаже на корпусные детали.

Заклёпки

В строительстве самыми применяемыми являются вытяжные заклёпки. Они доступны (можно приобрести в любом строительном магазине и рынке), просты в применении и вполне обеспечивают надёжное неразъёмное соединение материалов.

Вытяжные заклёпки различают по размеру и типу материала, используемого для изготовления заклёпок.

Материал заклёпки, это крайне важный фактор. Выбор заклёпок по материалу напрямую зависит от вида материала скрепляемых деталей и окружающей среды, в которой будет находиться крепление.

Материалы изготовления заклёпок могут быть следующие:

Оцинкованная сталь.
Алюминий. Есть чистый аллюминий и его варианты: анодированный, лакированный.
Нержавеющая сталь. А2 — устойчива к ржавлению, А4 — устойчива к коррозии и кислотной среде (применяется в химической промышленности). Или импортные аналоги, например, DIN 7337. Нержавейка является одним из самых распространённых и прочных материалов.
Медь — Медные заклёпки применяются для скрепления материалов из меди.
Медно-никелевый сплав (монель). Содержит 70% никеля, 30% меди.

Вытяжная заклёпка представляет собой трубку со шляпкой. Внутри конструкции предусмотрен стальной стержень, один из концов которого слегка расширяется. Заклёпочник тянет стержень, благодаря чему трубка постепенно расширяется. Когда усилие становится максимальным, происходит откусывание стержня.

В вытяжных заклёпках процесс деформации гильзы осуществляется с помощью стержня с утолщением на конце, запрессованного внутрь тела крепежной втулки. Для того чтобы осадить тело заклёпки, её торец упирают в опорную поверхность заклёпочника, после выравнивания центральный стержень с усилием вытягивают на несколько миллиметров. В результате стенки гильзы деформируются, образуя достаточно прочное неразъёмное соединение. Хвостовик стержня чаще всего обламывается или обрезается по уровню среза гильзы.

Процесс монтажа

Алгоритм монтажа элемента с резьбой сложно назвать неподъемным, но важно знать определенные нюансы. Если есть возможность, то лучше использовать заводской заклепочник. При желании его можно собрать самостоятельно, один вариант будет рассмотрен ниже. Первым делом определяется тип металла, на который будет осуществляться монтаж заклепки. Далее необходимо знать, какой диаметр у болта или у модуля, который будет фиксироваться благодаря этой заклепке. Согласно указанному диаметру подбирается соответствующая заклепка. Измеряется ее внешний диаметр и подбирается сверло, которое будет на одну десятую долю по диаметру превышать заклепку. Это необходимо для того, чтобы последняя без особых усилий и препятствий поместилась на своем месте.

Электрической или аккумуляторной дрелью. Осуществляется сверление металла в требуемом месте. После этого вставляется крепежный элемента на посадочное место. Если его необходимо разместить в определенном положении, тогда его лучше придерживать руками. Для шестигранных отверстий можно использовать специальные пробойники, если речь идет о тонком металле. Если толщина металла больше длины крепежного элемента, тогда отверстие необходимо сверлить немного больше в глубину, чем крепежный элемент, но делать сквозную проходку нет необходимости. После этого подбирается сердечник заклепочника, который по резьбе подходит к устанавливаемому элементу. Производится сведение рукояток или вращение болта, чтобы часть заклепки деформировалась и зафиксировалась в отверстии.

Слишком больших усилий прикладывать не стоит, т. к. можно сорвать резьбу, которая впоследствии будет использована для фиксации требуемой детали. Необходимо убедиться, что заклепка установлена в требуемом положении. После этого можно осуществить фиксацию требуемого изделия посредством винта или болта.

Принцип работы

Принцип работы резьбовых заклепок заключается в том, что после установки такого запорного элемента создаётся резьба. В которую потом вкручивают винт или болт.

Установка резьбовых заклёпок выполняется очень быстро и качественно, но только при использовании специального инструмента. Такие приспособления можно приобрести по разной цене.

Если возникает необходимость в использовании такого вида крепежа, то каждый мастер может легко подобрать для себя наиболее подходящий тип заклёпочника.

На видео показан принцип работы резбовой заклепки:

Заклепочник своими руками

Если установка резьбовых элементов требуется по долгу службы или работы, тогда есть смысл приобрести заводское изделие, которое работает от усилия рук или на основе пневматического механизма. В большинстве ситуаций установка таких заклепок требуется довольно редко, поэтому можно собрать заклепочник своими руками.

На основе болта

Для сборки всей конструкции потребуется болт по образцу того, что показан на фото выше. Его можно взять из коленчатого вала автомобильного двигателя. Диаметр болта должен быть таким, чтобы внутри него можно было просверлить отверстие, через которое будет вставлен другой болт с размером резьбы, который будет соответствовать той, что используется в заклепке. Длина второго болта должна быть минимум 100 мм. Длина его резьбы должна быть как можно большей, при необходимости ее дополнительно можно дорезать леркой.

Дополнительно потребуется гайка, которая будет свободно накручиваться на резьбу болта с большим диаметром, а также разборной подшипник. Внутренний диаметр подшипника должен быть таким, чтобы в него свободно мог проходить болт большой длины, который будет использоваться для зажима. Конструкция собирается довольно просто. Для этого необходимо длинный болт вставить внутрь большего по диаметру. На большой болт накручивается гайка, а на резьбу длинного болта надевается разборной подшипник.

На длинный болт накручивается заклепка, которая должна быть установлена в отверстие. Для работы потребуется два ключа. Один из них будет удерживать гайку, а второй должен вращать болт. Упростить задачу можно тем, чтобы приварить к гайке рукоятку. Болт вращается до тех пор, пока упор не станет значительным. Слишком усердствовать не стоит. Как только результат будет достигнут, необходимо выкрутить длинный болт. Подшипник в этом случае является стабилизатором, который предотвращает закусывание болта внутри конструкции. Видео об этом заклепочнике есть ниже.

Обратите внимание! Недостатком такой конструкции является необходимость наличия нескольких болтов для заклепок с различной резьбой.

Особенности

Заклепки представляют собой крепежные элементы в виде втулки либо стержня с закладной головкой с одного конца и с замыкающейся в процессе заклепки головкой с другого. От вытяжных заклепок резьбовые отличаются наличием резьбы. То есть они представляют собой шестигранные либо цилиндрические втулки с опорным бортиком в верхней части и резьбой в нижней. Верхняя часть выполнена в виде тонкостенной трубки без резьбы и нередко имеет продольную наружную насечку. В процессе монтажа она деформируется. Вертикальная насечка на верхней части обеспечивает равномерную деформацию и предотвращает разрыв материала.

К достоинствам резьбовых заклепок относят:

простоту применения;
прочное скрепление элементов из хрупких и тонких материалов вроде листового металлопроката без деформации;
возможность односторонней фиксации в случае превышения совокупной толщиной соединяемых деталей длины крепежного элемента без потери прочности;
сохранение прочности соединения с течением времени;
механическая и химическая неагрессивность;
сохранение целостности поверхности и лакокрасочного покрытия;
возможность соединения элементов из различных материалов;
отсутствие механических напряжений в конструкции;
возможность демонтажа и повторной установки.

Несмотря на то, что в настоящее время в большинстве случаев вместо заклепок используются сварные или склеиваемые соединения, рассматриваемые крепежные элементы имеют ряд преимуществ в сравнении с ними, определяющих их незаменимость в некоторых узлах. Во-первых, резьбовые заклепки выдерживают термическое воздействие. Во-вторых, они не вызывают структурных изменений элементов при монтаже, в отличие от сварки, что особо актуально при соединении деталей из различных материалов, поведение которых может быть непредсказуемо. В-третьих, резьбовые заклепки обеспечивают сохранение подвижности.

Однако данные крепежные элементы имеют ряд недостатков:

монтаж осложнен необходимостью предварительного проделывания отверстий;
большинство резьбовых заклепок не обеспечивает герметичность швов;
монтаж связан с высоким уровнем шума.

Другие виды заклепок

Кроме резьбовых заклепок, есть вытяжные и стандартные виды заклепок. Раньше больше использовался стандартный вариант заклепки. Он представляет собой цилиндр, у которого одна из частей имеет расширение. Последнее выполнено полукруглой формы или с потаем. Установка такой заклепки требует больших усилий, чем в случае с другими видами. Такие фиксаторы практически вышли из употребления. Первым делом для монтажа необходимо зафиксировать две детали в том положении, в котором будет осуществляться их фиксация. Для этих целей используются струбцины. После этого делается разметка места, где будет осуществляться сверление. Диаметр отверстия должен быть на 10% больше, чем диаметр самой заклепки.

После этого в подготовленное отверстие вставляется заклепка, ее необходимо разместить с обратной стороны, чтобы часть без головки была направлена вверх. После этого детали необходимо расположить таким образом, чтобы был хороший упор для головки заклепки. После этого производится расклепывание прямого участка, как показано на фото. Для этого можно использовать молоток или специальный электрический инструмент. Выступающей части заклепки необходимо придать такую же форму, как и у ее головки. Расклепывание необходимо вести таким образом, чтобы тело заклепки полностью заполнило отверстие в деталях. Если этого не произойдет, тогда под перерезающим усилием заклепка выйдет из строя, а узел будет разрушен. Длина заклепки не должна быть слишком большой и слишком маленькой. В некоторых случаях для большей пластичности обычную заклепку можно разогреть газовой горелкой.

Вид вытяжного крепежа показан на иллюстрации выше. Установка такого элемента осуществляется в несколько раз проще, т. к. весь процесс автоматизирован. Каждый крепеж имеет стальной или другой стержень, который и выполняет поставленную задачу. Стержень соединен с небольшим шариком, который находится на конце элемента. Подбор диаметра и сверление отверстия осуществляется, как и в приведенном выше варианте. После этого фиксатор устанавливается на свое место. Заклепочник устанавливается таким образом, чтобы сердечник был зафиксирован в его патроне. По мере сдавливания рукояток стержень подтягивает шарик, который расплющивает обратную сторону крепежа и, таким образом, осуществляется фиксация двух деталей. Стержень обрезается в автоматическом режиме, как только усилие достигает предельного значения.

Установка крепежного изделия

Установка резьбовой заклёпки практически не отличается от использования обычных заклепок. Вся работа выполняется в несколько этапов:

Сверлится в заготовке отверстие нужного диаметра.
Резьбовой шток заклепочника ввинчивается в заклепку и заклепка вставляется в отверстие.
Резьбовой стержень втягивается в корпус заклепочника и часть заклепки не имеющая внутренней резьбы сжимается, надежно фиксируя заклепку в отверстии.

Если предстоит выполнить большое количество установочных операций, то для увеличения производительности, рекомендуется сначала сделать необходимое количество отверстий. А затем уже приступать к установке крепёжных деталей.

Резюме

Как видно, каждый вид заклепок выполняет свою роль и является необходимым. Если обычные могут быть заменены вытяжными, то резьбовые являются уникальными в своем классе и дают возможность установить дополнительное оборудование там, где сложно использовать какой-либо другой метод фиксации. Диаметр фиксатора подбирается в зависимости от потребностей. Заводские заклепочники для резьбовых элементов чаще всего поставляются в пластиковом кейсе для большего удобства хранения. Если есть потребность в установке компонентов больших диаметров, тогда лучше подойдет модель с двумя рукоятками.

Особенности

Изначально стоит напомнить, что еще сравнительно недавно именно заклепки являлись одним из наиболее распространенных типов метизных изделий. На сегодняшний день, невзирая на активное внедрение передовых технологий и инновационных технических решений, актуальность подобного крепежа сохраняется во многих современных сферах. Отдельного внимания заслуживают конструктивные особенности и принцип работы резьбовых заклепок

Важно учитывать – независимо от разновидности, работают они одинаково

По своей сути, все заклепки представляют собой крепежные элементы в виде втулки с закладной головкой. С другой стороны присутствует замыкающаяся в процессе сборки головка. Если сравнивать более привычные многим вытяжные и рассматриваемые крепежные приспособления, то станет понятно, что последние отличаются, прежде всего, наличием резьбового элемента. Речь в данном случае идет о компактной конструкции в виде втулки (стержня), имеющей цилиндрическую или же шестигранную форму. Верхняя ее часть оснащена опорным бортиком, а нижняя имеет резьбу.

Рассматривая особенности резьбовых заклепок, необходимо уделить особое внимание следующим явным преимуществам данного типа крепежных приспособлений

Максимальная простота применения.
Прочность создаваемых соединений, в том числе, при необходимости монтажа конструкций из хрупких элементов. Имеется в виду, например, тонкое листовое железо, даже незначительная деформация которого в процессе сборки недопустима.
Возможность качественной односторонней фиксации. Этот момент максимально актуален в ситуациях, когда общая толщина скрепляемых деталей превышает длину метизного изделия. В таком случае резьбовые заклепки способны обеспечить надежный монтаж без потерь для эксплуатационных показателей конструкции.
Сохранение прочности крепления в течение длительного времени.
Полное отсутствие химической и механической агрессивности.
Сохранение лакокрасочного покрытия поверхностей соединяемых деталей.
Возможность прочного соединения конструктивных элементов, выполненных из разных материалов.
Отсутствие каких-либо напряжений, имеющих механический характер.
Возможность многократного демонтажа с повторной установкой крепежных элементов.

На данный момент все чаще отдают предпочтение сварным швам, спайкам или же склейкам. Однако, невзирая на все неоспоримые преимущества подобного рода соединений, в некоторых ситуациях единственным рациональным выходом остается применение заклепок с резьбовым элементом. Помимо всего перечисленного выше, следует отметить, что такие приспособления способны выдерживать существенные термические нагрузки.

Также резьбовые заклепки не становятся причиной структурных изменений монтируемых деталей, чего нельзя сказать о той же сварке. Данный момент очень важен при сочленении разных материалов. И не стоит забывать, что описываемые метизные изделия при необходимости обеспечивают сохранение подвижности элементов конструкции.

Естественно, существуют и определенные минусы таких заклепок, к которым относятся следующие важные моменты.

На подготовительном этапе требуется осуществить максимально точную разметку и проделать отверстия соответствующих диаметров.
В подавляющем большинстве случаев отсутствует герметичность создаваемых швов. В некоторых ситуациях выходом может стать установка резиновых или же выполненных из других материалов прокладок.
Выполнение работ сопровождается достаточно ощутимым шумом.

Советы по использованию

Для начала необходимо определиться, для чего именно вы будете применять заклепочную гайку, чтобы учесть характеристики инструмента. Размер резьбы имеет большое значение и должен соответствовать параметрам крепления. Если речь идет о новой установке, необходимо снять размеры с отверстия, это позволить избежать ущербов его боковых частей.

Что касается материала, если вы собираетесь использовать гайку в помещении с повышенной влажностью, лучше выбрать изделие с коррозийной стойкостью. Под такие параметры подходят элементы, изготовленные из нержавеющей стали, стального покрытия или алюминия.

Для установки резьбовой заклепки можно использовать болт и гайку, если под рукой нет нужного инструмента. Однако будет намного легче и быстрее, если применить пневматический, аккумуляторный или механический заклепочник. Изделие необходимо навинтить на резьбу, после этого крепеж вставляется в отверстие, и инструмент включается. Вращение будет происходить быстро, поэтому резьбовая часть вытягивается, а вокруг участка будет образована выпуклость. Выступы необходимо прижать к задней части панели, чтобы добиться плотности.

Когда гайка закреплена, вращение происходит в обратную сторону и освобождается от нее, оставляя внутреннюю часть крепежа без повреждений. После такой простой работы необязательно проводить дополнительную отделку или окрашивать поверхность. Гайки можно устанавливать в любой момент.

О том, как установить заклепку-гайку без заклепочника, смотрите в следующем видео.

Применение

В принципе, заклепки с резьбовым элементом можно использовать при создании практически любых соединений. Однако наиболее актуальны они в случаях, когда после сборки будет отсутствовать полноценный доступ к обратной стороне сочленяемых деталей конструкции. Их, как и другие типы заклепок, чаще всего используют при соединении элементов, выполненных из листовых материалов. Такие метизные изделия отличаются максимальной простотой установки, не требующей большого арсенала специального оборудования.

Очень часто поставить такую заклепку будет намного проще, чем нарезать резьбу или применить сварку

Также важно учитывать, что отдельные модели обеспечивают возможность дополнительного, максимально прочного соединения с использованием болтов или же винтов соответствующего диаметра. Сфера применения описываемых приспособлений определяется, в первую очередь, их типом и материалом изготовления

Так, установка гаечных заклепок целесообразна в условиях ограниченного пространства. В то же время предотвратить риск проворота во время монтажа поможет применение шестигранных моделей. Помимо этого, производители предлагают заклепки для сборки конструкций, рассчитанных на специфические эксплуатационные условия.

С учетом принципа установки резьбовые заклепки можно назвать во многом идентичными их вытяжным аналогам. При этом алгоритм действий во время выполнения работ включает в себя несколько основных этапов. Речь идет о подготовке соединяемых поверхностей, сверлении отверстий соответствующего диаметра и непосредственно самой установке крепежа

Важно помнить, что качество образуемого шва определяется, помимо всего прочего, еще и рядностью. С учетом предъявляемых требований может применяться многорядная схема с цепным или же шахматным расположением элементов

Для максимального упрощения процесса сборки и сокращения временных затрат используют специальные приспособления – заклепочники. Этот инструмент может оснащаться ручным, пневматическим, а также гидравлическим приводом.

Анализируя возможность применения заклепок с резьбой, следует учесть, что долговечность подобных соединений определяется внешним диаметром устанавливаемых метизных изделий. И речь в данном случае идет о прямопропорциональной зависимости. Другими словами, чем больше размер заклепки, тем прочнее шов и выше его устойчивость к различным нагрузкам. Помимо этого, в перечень факторов, влияющих на качество соединений в той или иной ситуации, входят отсутствие рифления и толщина стенок. Однако данные характеристики параллельно отражаются на удобстве выполнения всех предусмотренных технологией работ.

О резьбовых заклепках смотрите в видео ниже.

Клепание металла

Процесс клепки металлов состоит из двух этапов: подготовительного и собственно установки метизов. Подготовка — сверление отверстий, при необходимости раззенковка под потайные головки

Обратите внимание, что потайные головки могут быть с одной (любой) стороны или с двух

Сам процесс клепки такой:

При хорошем инструменте работа идет быстро. Для частного применения и разовых работ обычно применяют ручные заклепочники. И даже с ними сам процесс (без сверления отверстий) занимает считанные секунды. Если говорить об установке профлиста или металлочерепицы, каждое сделанное отверстие рекомендуется промазать краской — для предотвращения коррозии. Именно эти процессы — сверление и покраска, занимают много времени.

Вообще, есть два способа установки заклепок: холодный и горячий. При горячем место соединения предварительно разогревается до определенной температуры (определяется металлом и толщиной деталей). На практике применяется при монтаже заклепок большого диаметра — 12 мм и более.

Заклепки ставят рядами. Минимальное расстояние между соседними — 4 диаметра, от края листа до центра метиза — не менее чем 1,5 диаметра заклепки. При креплении профлиста, ставят в выемку, не в волну.

Это интересно: Классификация и виды профнастила для стройки — что необходимо знать

Использование

Для того чтобы установить заклепки, потребуется выполнить несколько этапов.

Первым делом с помощью инструмента формируют отверстие, в которое в последующем будут вставлять стержень. Расчет величины отверстия проводят с учетом того, что он должен на 10–15 процентов превышать объем стержня.
Метиз нужно погружать в отверстие так, чтобы головка виднелась на обратной стороне конструкции. Установку резьбовых элементов можно осуществлять ручным заклепочником. Распорные и взрывные разновидности изделий фиксируют при помощи электрического или пистонного инструмента.

Основными сферами использования заклепок считается машиностроение, кораблестроение, строительство зданий, вентилируемых видов фасада, формирование детских площадок, а также крепеж декора. При скреплении тяжеловесных предметов данный тип метиза не используется. Специалисты рекомендуют покупать гибкие и в то же время прочные изделия, например, из углеродистой стали, алюминия или меди.

В следующем видео вас ждет изготовление заклепок своими руками из цветных материалов.

Как работать со сверлами для точечной сварки?

Проводимая технология высверливания характеризуется довольно большим количеством особенностей. Рекомендации по ее проведению следующие:

Выбранное сверло устанавливается в дрели, которая должна иметь возможность регулировки количества оборотов

Кроме этого, уделяется внимание показателю мощности. Не рекомендуется сразу использовать сверло. Это связано с тем, что рекомендуется предварительно проводить разметку мест соединения

Довольно больше распространение получил случай, когда штырь выскакивает и ломается от оказываемой нагрузки. На используемой дрели устанавливаются минимальные обороты. После этого сверло или коронка устанавливается строго перпендикулярно обрабатываемой поверхности

Это связано с тем, что рекомендуется предварительно проводить разметку мест соединения. Довольно больше распространение получил случай, когда штырь выскакивает и ломается от оказываемой нагрузки. На используемой дрели устанавливаются минимальные обороты. После этого сверло или коронка устанавливается строго перпендикулярно обрабатываемой поверхности.

После высверливания точек соединения в некоторых случаях приходится приложить усилие для отделения детали от основания. Для этого может применяться зубило с молотком.

Диаметр и длина

Размеры заклепок стоит подбирать в соответствии с толщиной материалов, которые будут соединяться. При этом самыми важными параметрами считается длина и диаметр стержня. Согласно диаметру сверла, мастер определяется со сверлом, которое ему потребуется для работы. Показатель диаметра заклепочного стержня может составлять от 1 до 36 миллиметров.

Длина заклепочного материала бывает от 2 до 180 миллиметров. При этом стоит помнить, что большой диаметр не всегда свидетельствует о хорошей надежности соединения. Форма метизов может быть разнообразной, к примеру, круглой, шестигранной, цилиндрической.

ПРОЧНОСТЬ ЗАКЛЕПОЧНОГО СОЕДИНЕНИЯ

Основными параметрами прочности являются механическая прочность «на срез» и «на разрыв». Значения этих параметров указываются в каталоге для каждого вида заклепок отдельно. Однако, главным элементом и непременным условием высокой прочности всего заклепочного соединения является правильно сформированная замыкающая головка заклепки.

ПРОЧНОСТЬ НА СРЕЗ

Это максимальная сила, которую заклепка может иметь направленную вдоль. Предел прочности определяется тестированием и имеет минимальное среднее значение. Измеряется в Ньютонах (Н)

ПРОЧНОСТЬ НА РАЗРЫВ

Самое надежное соединение деталей

Иногда из-за особенностей конструкции невозможно передвинуть место соединения. В этом случае может помочь специальная наставка, которую закрепляют со стороны головки. При выборе размера и веса наставки нужно учитывать толщину соединения, а также материал заклепок. После этого можно начинать расклепку свободной стороны.

Оптимально, чтобы соединительный металл заполнил все пространство выполненного отверстия, и из каждой из сторон появились шляпки, которые и должны фиксировать детали. К этому методу можно прибегать не только для соединения друг с другом деталей, но и для заделывания отверстий в одном листе. Это способ часто применяется ремесленниками, когда нужно отремонтировать прохудившиеся ёмкости.

Не всегда при изготовлении металлоконструкций удается соединить детали с помощью сварки. В таких случаях приходится прибегать к более аккуратному методу фиксации элементов, предусматривающему использование заклепок. С его помощью можно достаточно надежно зафиксировать между собой соединяемые элементы. Однако нужно помнить, что качество соединения обеспечить не так просто, как может показаться на первый взгляд. Оно зависит не только от заклепочника, который сегодня производители выпускают в различных вариантах.

Важную роль в процессе фиксации элементов играет и сам заклёпочный крепёж. От его правильного выбора зависит, как долго скрепленные детали будут оставаться в этом положении.

От начинающих мастеров требуется не только правильно подобрать заклепки, но и узнать о том, как должно выполняться соединение деталей с помощью этого крепежа

Здесь очень важно правильно подобрать необходимое усилие для фиксации соединяемых элементов, иначе при нагрузке изделия эти части могут разболтаться, в результате чего придется всё переделывать

Размеры

Подбор оптимальных габаритов резьбовой заклепки зависит от нескольких важных факторов. В их число входят тип метизного изделия, а также суммарная толщина скрепляемых элементов той или иной конструкции. При одинаковых параметрах резьбы длина будет определяться разновидностью крепежа.

Важно учитывать, что большинство моделей выпускаются в двух исполнениях – нормальном (стандартном) и удлиненном. Например, обычная заклепка из нержавеющей стали может иметь следующие размеры

Резьба – от М4 до М10.
Длина – от 11 до 24 мм.
Диаметр заклепки и отверстия – от 6 до 13 мм.
Диаметр бурта – от 9 до 17 мм.

На этапе выбора заклепок настоятельно рекомендуется пользоваться соответствующими таблицами, в которых указаны все их ключевые параметры. Сейчас найти всю необходимую информацию без труда можно на специализированных ресурсах.

Клепание металла

Обратите внимание, что потайные головки могут быть с одной (любой) стороны или с двух

Сам процесс клепки такой:

вставить заклепку;
стянуть соединяемые детали;
сформировать при помощи инструмента замыкающую головку;

проверить и зачистить соединение.

Так устанавливаются вытяжные заклепки

Пошаговая инструкция

Если есть заклёпочник, его нужно настроить на соответствующую гайку-заклёпку, отрегулировать ход резьбового штока в соответствии с длиной клёпки. Если все регулировки верны, пошаговая инструкция установки резьбовой заклёпки выглядит, в общих чертах, следующим образом:

соединить детали или элементы конструкции так, как это требуется;
зная диаметр клёпки, выбрать сверло на 0,1 мм большего диаметра;
просверлить заготовки, стараясь выдержать перпендикуляр;
накрутить заклёпку на шток насадки клепальника;
осуществить монтаж соединения, вытягивая с помощью ручек заклёпочника резьбовой шток;
выкрутить клепальник.

Вот и всё, крепление с помощью винтовой заклёпки осуществлено. Если необходимо, можно укрепить соединение с помощью болта и гайки или установить любой другой элемент конструкции с использованием болта, так как на поверхности появилось резьбовое крепление.

Закрепить без заклёпочника резьбовую заклёпку, пользуясь самодельным устройством, вполне реально.

Если приспособление собрано из тех элементов, что приведены выше, в общих чертах ставить с его помощью заклёпку стоит следующим образом:

просверлить монтажное отверстие диаметром на 0,1 мм больше диаметра заклёпки;
собрать самодельный заклёпочник: накрутить на длинный болт с резьбой, соответствующей резьбе расходника, гайку, на неё положить шайбу, далее установить втулку, которую так же накрыть шайбой;
накрутить на конец болта заклёпку;
поворачивая гайку, добиться того, чтобы втулка через шайбу упёрлась в головку заклёпки;
вставить заклёпку в подготовленное отверстие;
удерживая болт от проворачивания с помощью гаечного ключа, другим ключом поворачивать гайку так, чтобы вытягивать болт и деформировать заклёпку;
когда поворачивать станет трудно, выкрутить болт.

Если необходимо, можно укрепить соединение с помощью болта и гайки.

Понятно, что самодельные конструкции для установки резьбовой клёпки, изготовленные разными мастерами в разных условиях из разных комплектующих, могут несколько отличаться.

Дополнительным элементом конструкции самодельного устройства для клёпки резьбовыми расходниками может быть небольшой подшипник, позволяющий сконцентрировать усилие на самой операции, снижая излишнее трение.

Проблемы, которые могут возникать с заклёпочником

После того, как вытяжная часть удаляется инструментом, через отверстие она должна выпасть наружу. Однако, спустя некоторое время постоянной эксплуатации Вы можете столкнуться с тем, что вытяжная часть будет застревать внутри инструмента.

Причём вытащить её оттуда будет невозможно ни при помощи пассатижей, ни при помощи нескольких прямых ударов. Причина кроется в губках, которые сжимают вытяжную часть.

Если осуществляется блокирование, вероятнее всего губки внутри инструмента оказались смещены. Придётся полностью разобрать инструмент и установить губки в корректное положение. После этой процедуры работоспособность оборудования будет полностью восстановлена.

В видео домашний мастер наглядно демонстрирует, как быстро и просто устранить проблему с «закусыванием» вытяжной части заклёпки:

Все мы знаем какая великая вещь резьбовые заклепки.

В некоторых случаях им нет альтернативы. До одного определенного времени я как либо обходился без них. Но в один прекрасный день ко мне приехал один замечательный автомобиль, на который нужно было установить защиту окон. Вот такую:

Тогда я начал колхозить, и в итоге получилась хоть и не презентабильная на вид приспособа, но очень функциональная, и с её помощью я поставил уже не один десяток клёпок. Основа — это болт М6, прочность 8.8

Вот так выглядит в сборе, с установленной клепкой

Основные детали: Болт М6. Кусок болта М12. Точнее болта небыло, шпильки. С одной стороны приварена гайка, превращающая её в болт. Шпилька просверлена насквозь D=6.5мм. Потом идёт гайка от стремянки УАЗ. Крепкая. Далее — опорный подшипничек, размеры не принципиальны. Далее — шайба с штуцером от тормозной трубки. Тоже не принципиально. Что было, то и поставил.

Принцип работы думаю понятен. Сверлим отверстие, под М6 клепку кажется 9мм. Вставляем приспособу. Одним ключем удерживаем гайку 1, при этом вторым ключем откручиваем гайку 2.

Как усилие возросло, значит расклепка окончена. Крутим всё назад до ослабления, выкручиваем болт М6, и ставим следующую.

Практичный и простой в использовании полуавтоматический ручной заклепочник для работы с вытяжными заклепками при желании можно сделать своими руками. При этом большую часть комплектующих для него можно без проблем найти в мастерской или в гараже.

Отличительной особенностью этой конструкции является то, что она не имеет силового рычага, как на заводских моделях, — здесь в качестве привода выступает шуруповерт. Также подойдет электродрель.

Для изготовления самодельного заклепочника потребуется рабочая втулка с цанговыми кулачками, конусной втулкой и пружиной, которые можно позаимствовать у старого заклепочного пистолета. Потребуется также головка, куда вставляется стержень заклепки.

Как заклепывать кожу. Пошаговое руководство по установке заклепок

Соединение кожи различными способами является ключом к созданию всевозможных полезных проектов. Помимо шитья, мне было интересно узнать, какие варианты оборудования доступны, и я научился заклепывать кожу.

Клепка кожи включает создание отверстия, вставку заклепочной стойки, закрепление крышки заклепки, размещение сеттера на заклепочной стойке и удары по сеттеру, чтобы установить реку на место. Заклепки бывают разных стилей и размеров для использования в большинстве приложений и проектов по соединению кожи.

Очень легко научиться клепать кожу, если умеешь. Сначала я был в замешательстве, что куда ставить и как сделать так, чтобы готовые изделия выглядели великолепно. После нескольких попыток это было действительно весело и успешно. Давайте исследовать.

Как делать заклепки из кожи

Заклепки используются для крепления многих типов изделий из кожи. Для заклепывания кожи обычно:

1. Проделывает отверстие в коже с помощью пробойника

2. Вставляет заклепочный штифт соответствующего диаметра в верхнюю часть отверстия

3. Закрепляет заклепку на дне отверстия (обычно в наковальне). узнайте, как заклепывать, используя некоторые из наиболее популярных типов заклепок.

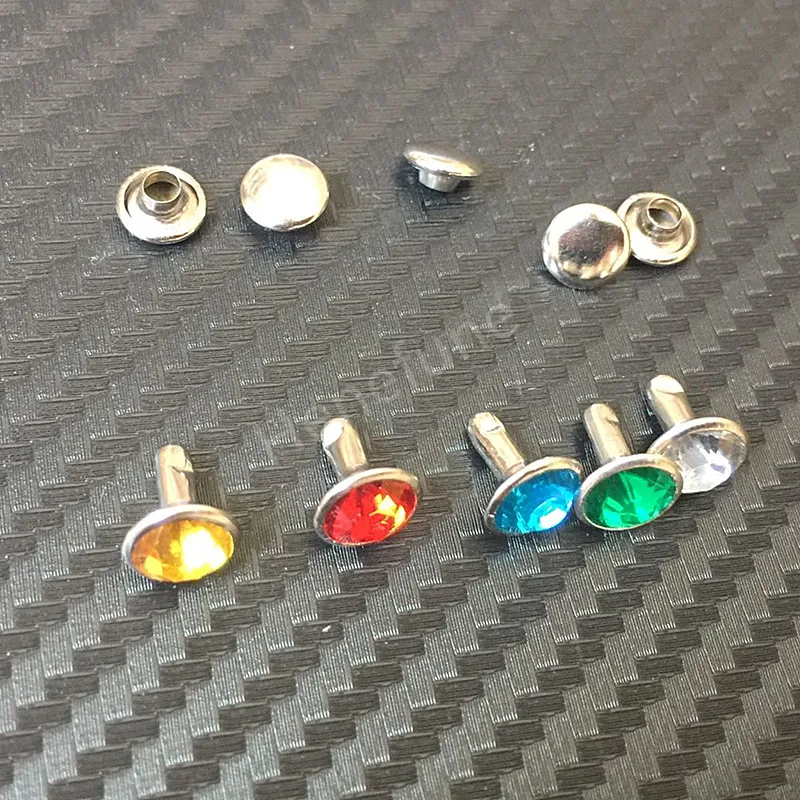

Набор заклепок для работы с кожей

Как заклепывать кожу одношапочными заклепками

Необходимые инструменты: дырокол ⅛”, небольшой молоток, твердая рабочая поверхность и вогнутая наковальня для установки заклепок. Заклепки с одним колпачком состоят из двух частей: металлического стержня с куполообразным колпачком (стойкой), похожего на гриб, и плоской круглой детали с короткой приподнятой трубчатой частью (шляпкой). Заклепки бывают трех основных длин; малый, средний и большой. Диаметры одинаковы для всех размеров. Меняется только длина ствола.

Проделайте отверстие в куске кожи с помощью дырокола диаметром ⅛ дюйма.
Заклепки с одинарной головкой имеют только один декоративный конец. Убедитесь, что куполообразная часть столба находится снаружи вашего проекта. Стойка заклепки должна легко входить в отверстие и иметь достаточное трение между заклепкой и отверстием, чтобы она не выпадала свободно. Стойка должна проходить через отверстие не более чем на ⅛». Конец поста обжат.
Поместите колпачок на стойку, выступающую из отверстия, и слегка нажмите, чтобы колпачок зацепился за обжим.
Положив заклепочную наковальню на твердую поверхность, поместите куполообразную крышку в вогнутую заклепочную наковальню и нажмите вниз, чтобы получить хороший контакт между куполообразной крышкой и заклепочной наковальней.
Несколько раз постучите по колпачку (установленному на гофрированный штифт), пока он не окажется на одном уровне с поверхностью кожи. Вогнутая наковальня предотвращает деформацию куполообразной крышки.

Заклепки бывают разных стилей и размеров для использования в большинстве приложений и проектов по соединению кожи.

Как заклепывать кожу с помощью заклепок с двойным колпачком

Необходимые инструменты: дырокол ⅛ дюйма, неметаллический молоток, твердая рабочая поверхность, вогнутая наковальня для установки заклепок и инструмент для установки вогнутых заклепок. Заклепки с двойным колпачком состоят из двух частей: металлического стержня с куполообразной крышкой (стойкой), похожей на гриб, и соответствующей части купола с короткой приподнятой трубчатой частью (колпачком). Заклепки с двойным колпачком бывают пяти основных размеров; от сверхмалых до сверхбольших. Диаметры одинаковы для всех размеров.

Проделайте отверстие в куске кожи с помощью дырокола ⅛ дюйма.
Заклепки с двойной головкой можно ориентировать в любую сторону, так как на обоих концах будет декоративная крышка. Стойка заклепки должна легко входить в отверстие и иметь достаточное трение между заклепкой и отверстием, чтобы она не выпадала свободно. Стойка должна проходить через отверстие не более чем на ⅛». Конец поста обжат. Поместите колпачок на стойку, выступающую из отверстия, и слегка нажмите, чтобы колпачок зацепился за обжим.
Положив заклепочную наковальню на твердую поверхность, поместите выпуклую крышку в вогнутую заклепочную наковальню и нажмите вниз, чтобы получить хороший контакт между выпуклой крышкой и заклепочной наковальней.
Поместите инструмент для установки вогнутых заклепок поверх открытой крышки.
Сильно нажмите и несколько раз осторожно ударьте по концу установочного инструмента.
Периодически проверяйте затяжку заклепки между ударами, чтобы определить затяжку заклепки. Как только оба купола вдавливают кожу и между кусочками кожи нет люфта, она установлена правильно.

Ручной пресс для установки заклепок и заклепок

Как заклепывать кожу цельными заклепками

Необходимые инструменты: пробойник, неметаллический молоток или молоток, твердая рабочая поверхность, диагональные кусачки, инструмент для установки заклепок и заусенцев для соответствующей заклепки и заклепки по выбору закрепочная наковальня (если головка заклепки куполообразная). Сплошные заклепки имеют либо плоскую, либо куполообразную головку поверх сплошной металлической стойки и небольшую шайбу из того же типа металла, называемую заусенцем. Твердые заклепки обычно бывают 5 различных размеров. Диаметр заклепки определяет размер. Убедитесь, что ваши заклепки и заусенцы соответствуют заклепкам.

Проделайте отверстие в куске кожи с помощью дырокола. Сплошные заклепки имеют только один декоративный конец. Убедитесь, что плоская или куполообразная часть столба находится снаружи вашего проекта. Стойка заклепки должна легко входить в отверстие и иметь достаточное трение между заклепкой и отверстием, чтобы она не выпадала свободно. Сплошные заклепки имеют минимальную длину от ¾ дюйма до 1 ¼ дюйма, поэтому большая часть заклепки проходит через отверстие.
Поместите заусенец (шайбу) на стойку, проходящую через отверстие.
Для заклепок куполообразной крышки используйте наковальню для установки заклепок, чтобы установить головку заклепки.
Установите колпачок опорной части заклепки на твердую рабочую поверхность.
На рабочем конце инструмента для установки заклепок и заусенцев просверлено глубокое отверстие, а также неглубокое вогнутое отверстие. Наденьте инструмент для установки заклепок и заусенцев на открытую стойку в глубокое отверстие.
Сильно надавите на заусенец с помощью инструмента и постукивайте по другому концу молотком или молотком, пока заклепка не начнет расширяться и зафиксировать заусенец.
Бокорезами отрежьте оголенную часть стойки, оставив около 1/16 дюйма.
Используйте вогнутую часть приспособления для установки заклепок, чтобы сгладить острые края, поместив его на срезанный конец стойки и ударив молотком.
При желании можно слегка постучать по открытой стойке после установки, чтобы придать ей деревенский вид.

Посмотрите это полезное видео, чтобы лучше понять, как устанавливать два основных типа заклепок.

Другие ресурсы:

Как сделать кожаный ремень — мой второй пояс с фотографиями
Как растянуть кожаную обувь — простые шаги к успеху своими руками
Как сделать кожаный ремень — 11 шагов из моего первого проекта
Покраска кожи – полезные советы по нанесению и отделке
Как вязать кожу – простые шаги, облегчающие вашу работу
Как красить кожу – от подготовки до обработки поверхности
Как красить кожу – шаг за шагом к потрясающим результатам
Как склеить кожу шаг за шагом от начала до конца

Как установить сплошные заклепки?




	Магазин заклепок


			Существует несколько способов установки сплошных заклепок, включая использование пневматического гидравлического или электрического клепальщика. Это пошаговое руководство покажет, как использовать заклепки для установки заклепок.

			Для установки сплошных заклепок вам потребуются следующие инструменты; сверлильный станок, сверло, две рабочие ручки для сверлильного станка, тиски, две заклепочные защелки и молоток с шариковым штифтом.

			Заклепочная защелка — это инструмент, который используется для формирования головки на конце (изначально на конце без головки) заклепки. На одном конце защелки имеется отверстие и внутренняя куполообразная (вогнутая) форма, а на другом конце плоская поверхность для удара молотком.

			Отверстие вмещает конец заклепки, в то время как соединяемые материалы сбиваются вместе. Это помогает обеспечить герметичность соединения. Купол используется для придания формы головке, которая формируется на конце заклепки, чтобы закрепить ее на месте.

			Шаг 1 – Маркировочный материал С помощью кернера или маркера отмерьте и отметьте места, где вы хотите просверлить отверстия для заклепок.

			Шаг 2 – Зажимной материал Выровняйте кусочки материала, которые вы собираетесь соединить. Поместите и закрепите материал на платформе сверлильного станка, чтобы он был готов к сверлению. Для поддержки поместите кусок дерева под материал, чтобы предотвратить возможное выламывание, когда сверло выходит на нижнюю сторону нижней заготовки.

			Этап 3 – Буровой материал Поместите сверло в центр отмеченной точки. Медленно сверлите материал, пока сверло не проткнет каждый кусок материала. Повторите для каждого отверстия, затем удалите материал из губок тисков.

			Шаг 4 – Зажимная заклепка-защелка Поместите стержень первой заклепки в губки тисков. Затяните тиски, оставив конец заклепочной защелки выступающим из верхней части губок тисков.

			Шаг 5 – Установка заклепки Поместите головку заклепки в куполообразное отверстие заклепочной защелки таким образом, чтобы штифт был направлен вверх.

			Шаг 6 – Установка заклепки Удерживая два куска материала вместе, поместите соответствующие отверстия на штифт заклепки.

			Шаг 7 – Использование заклепочной защелки Вы можете использовать вторую заклепку, чтобы убедиться, что два куска материала сдвинуты как можно ближе друг к другу, прежде чем закрепить заклепку. Поместите вторую защелку на конец заклепки так, чтобы штифт вошел в отверстие заклепочной защелки. Затем с помощью молотка со сферическим штифтом постучите по концу заклепочной защелки, сдвинув две части вместе.

			Шаг 8 – Распорная заклепка Снимите вторую заклепочную защелку и ударьте плоским концом молотка по штифту (хвосту) заклепки. Несколько раз постукивая по этому концу заклепки, штифт деформируется и расширяется, создавая вторую головку.

			Шаг 9 – Формирование головки заклепки Переверните молоток и используйте шаровой конец, чтобы постучать по расширенному штифту. Нажмите на булавку, чтобы она образовала куполообразную головку. Этот процесс не следует торопить и займет время.

			Шаг 10 – Придание формы головке заклепки Снова возьмите вторую заклепку и поместите ее куполообразной формой на расширенный конец заклепки. Несколько раз постучите по заклепке, чтобы сформировать головку заклепки и придать ей профессиональный вид. После того, как голова сформирована, материал фиксируется вместе. Повторите процесс для каждой пары отверстий.

Джинсы Ash & Dawn Sewalong

Вот и мы! Самый последний шаг в постройке джинсов — установка пуговиц и заклепок! Я использовал джинсы Ash для этого урока, но джинсы Dawn следуют точно таким же шагам!

Итак, поднимите руку, если одна из причин, по которой вы боялись шить свою первую пару джинсов, связана с установкой заклепок и пуговиц. Я слышу — после мухи я думал, что это будет самая страшная часть изготовления моих джинсов. Но, к моему удивлению, это было на самом деле очень просто! Вы можете сделать это с помощью некоторых основных инструментов. И пока вы сначала пару раз потренируетесь (не забудьте добавить несколько дополнительных заклепок и пуговиц!), у вас не возникнет проблем с установкой этих маленьких деталей.

Мы создали простое видео, чтобы показать вам, как устанавливать пуговицы и заклепки на джинсы, но если вы предпочитаете инструкции с фотографиями, они также есть под видео.

ИНСТРУМЕНТЫ И ПРИНАДЛЕЖНОСТИ

Для пуговицы вам понадобится кусок дерева или деревянная разделочная доска.

Для заклепок вам понадобится кусок металла (стальной или железный), задняя часть сковороды или небольшая наковальня.

Для и пуговицы и наковальни вам понадобится шило или что-то еще, чтобы протыкать джинсы (например, гвоздь), кусачки по металлу/проволоке и молоток.

Есть и другие способы установки заклепок, и я кратко расскажу о них в конце этого поста. Но сначала я проведу базовую установку без дополнительного оборудования. Готовый? Потому что мы идем!

ПУГОВИЦА

Если у вас более одной пуговицы, потренируйтесь на обрезках джинсовой ткани, прежде чем пришивать последнюю пуговицу на одежду.

Застегните молнию на джинсах и убедитесь, что все внахлест. Карандашом или мелом проденьте его через петлю до самого левого края, сделав отметку на внутренней стороне пояса.

Примечание. Вы должны быть слева от петли, а не в центре, потому что именно там должна находиться ваша пуговица.

Вы заметите, что маркировка, скорее всего, совпадет с застежкой-молнией.

С помощью шила или другого острого инструмента (например, гвоздя и молотка) проткните маркировку отверстием.

Приготовьте деревянный брусок/разделочную доску и молоток!

Проденьте закрепку через отверстие сзади к лицевой стороне. Вы заметите, что эта прихватка отличается от заклепки и выглядит как маленький винт.

Поместите кнопку сверху и удерживайте ее на месте.

Переверните его так, чтобы пуговица оказалась на дереве лицевой стороной вниз, убедившись, что вы все еще держите ее вместе и что она остается прямой.

Удерживая ткань в натянутом состоянии и удерживая пуговицу и закрепку прямо, слегка постукивайте по тыльной стороне закрепки, чтобы соединить две детали. а затем несколько сильных ударов бога, чтобы закрепить его. Убедитесь, что вы бьете молотком прямо вниз, а не под углом.

Тадаааааааа – кнопка!

ЗАКЛЕПКИ

Для заклепок вам понадобятся все те же инструменты, что и для кнопки, а также кусачки по металлу и кусок металла (сталь или железо). Вы можете использовать сковороду, кусок металла или небольшую наковальню, как показано выше. Они стоят всего несколько долларов и пригодятся, если вы планируете сшить много пар джинсов и установить много заклепок!

О да, и заклепки тоже понадобятся. До девяти в зависимости от того, где вы хотите их разместить. Сколько вы решите установить и где, зависит от вас! Я покажу вам общие места, чтобы поставить их в конце здесь.

Как и в случае с пуговицей, вам нужно потренироваться на нескольких слоях обрезков джинсовой ткани, прежде чем примерять ее на окончательный вариант.

С помощью шила или острого инструмента проткните отверстие в том месте, где войдет заклепка. Большинство заклепок будут располагаться между параллельными линиями строчки, поэтому убедитесь, что они расположены ровно посередине, чтобы не сломать ни один из стежков.

Изнутри протолкните закрепку через всю поверхность наружу.

Теперь столбик галса может быть слишком длинным. Вы хотите, чтобы из ткани торчало всего около 1-2 мм. Поэтому, если их больше, и вы используете прочную заклепочную стойку, используйте кусачки по металлу/проволоке, чтобы немного отрезать кончик.

Если вы используете полые стойки для заклепок, вам вообще не нужно обрезать их, так как они легче вдавливаются в заусенцы заклепок.

Установите верхнюю часть заклепки на стойку. Удерживая его на месте, поместите заклепку лицевой стороной вниз на металлическую поверхность.

Придерживая ткань и следя за тем, чтобы стойка и заклепка оставались прямыми, несколько раз ударьте молотком по задней части стойки, чтобы зафиксировать ее на месте. Затем молотком с несколькими хорошими прямыми, отложенными движениями, чтобы хорошо закрепить его.

Вот куда я положил свои: один в угол кармана для монет и один в нижний конец кармана.

И, конечно же, второй карман.

Я не размещал их здесь, но еще одним распространенным местом для добавления заклепок является верхний край карманов!

И на обоих углах обоих задних карманов.

Взгляните на свои любимые пары джинсов, чтобы почерпнуть идеи и решить, где разместить заклепки!

ДРУГИЕ СПОСОБЫ УСТАНОВКИ ЗАКЛЕПОК

Есть несколько инструментов, которые можно купить для установки заклепок, если вы не хотите использовать метод молотка.

Плоскогубцы Prym — ручные плоскогубцы, предназначенные специально для установки заклепок, защелок, люверсов и т. д. установка защелок, но с правильными деталями вы можете использовать его и для установки заклепок. У меня есть один из них для защелок, и часть, на которой сидят защелки, пластиковая. Если вы убедитесь, что эта деталь металлическая, а не пластиковая (если у вас еще нет металлических штампов, вы можете купить запасные части отдельно), то у вас не должно возникнуть проблем с тем, чтобы заставить ее работать и с заклепками.

ИЩЕТЕ БОЛЬШЕ СООБЩЕНИЙ ПЕПЕЛ И РАССВЕТ?

Полный список постов джинсов Dawn and Ash:

Где купить принадлежности для пошива джинсов
Как отрегулировать рост
Как удлинить или укоротить внутренний шов
Как выполнить плоские швы
Ширинка спереди
Как пришить ширинку на пуговицах
Как пришить открытую ширинку на пуговицах
Передние карманы
Как обработать карманные сумки французским швом
Задние карманы, кокетка и задний шов
Внутренний и боковые швы
Петли и пояс
Петли и кромка
Установка заклепок и джинсовых пуговиц (этот пост!) то, что вы делаете, поэтому не забывайте отмечать свои творения #MNdawn или #MNash и @megannielsenpatterns, когда делитесь ими в социальных сетях, и проверяйте, чем занимаются все остальные!
У вас еще нет шаблона «Рассвет»?
Закажите Dawn сегодня в размерах 0-20 и Curve 14-34
У вас еще нет модели Ash?
Заказывайте ясень сегодня в размерах 0-20 и Curve 14-30
Кожаные заклепки, кнопки, люверсы, люверсы и установочные инструменты
Заклепки для кожи
Мы поставляем большое разнообразие заклепок и установщиков для изделий из кожи. У нас есть простые заклепки и заклепочные приспособления для обычных работ по кожевенному делу, которые бывают разных размеров, чтобы вы могли начать. Наши быстрые заклепки наиболее широко используются мастерами кожевенной промышленности. Для ошейников для собак мы используем заклепки с двойным колпачком, которые даже прочнее, чем быстрые заклепки. Наши трубчатые заклепки даже прочнее, чем заклепки с двойным колпачком. Мы используем трубчатые заклепки для промышленного применения, а также самые прочные медные заклепки с шайбами.
Комментарии о наборах и инструментах для рукоделия из кожи
Как измерить толщину кожи
Толщина кожи измеряется в унциях. Унция имеет толщину 1/64 дюйма. Поэтому кожа, часто используемая для изготовления цельных ремней или чехлов для охотничьих ножей, имеет толщину от 8 до 9 унций, что означает ее толщину от 8/64 дюйма до 9/64 дюйма. Портфели и футляры для складных ножей могут быть немного тоньше, например, толщиной 5–6 унций, что означает, что их толщина составляет от 5/64 до 6/64 дюймов. Кожа, используемая для кошельков для монет, может иметь толщину от 3 до 4 унций, что означает, что толщина кожи составляет от 3/64 дюйма до 4/64 дюйма.
Как пробивать отверстия в коже
Для большинства предметов, которые должны быть установлены, таких как заклепки, кнопки и шипы, вам сначала нужно будет пробить отверстие с помощью мини-дырокола для кожи, дырокола или вращающегося дырокола. Как набор мини-пробойников, так и вращающийся перфоратор имеют подходящие по размеру фрезы для трубных отверстий, необходимые для защелок, заклепок и шипов. Чтобы трубки с отверстиями для резки прослужили как можно дольше, вам нужно проткнуть их через кожу во что-то мягкое. Вы можете использовать кусок кожи под ним или использовать разделочную доску или доску для паундо. Преимущество использования дырокола, которым вы бьете молотком, заключается в том, что он удобен для рук, и вы можете пробить отверстие далеко от края кожи. Преимущество перфоратора в том, что им удобно пробить нечетное отверстие, но недостатком является то, что он утомляет руки, если вам приходится сжимать его для пробивания большого количества отверстий, а также ограничено, насколько далеко вы можете пробить отверстие. отверстие с края.
Как установить быстрые заклепки и заклепки с двойным колпачком в коже
Чтобы заклепать два слоя ременной кожи толщиной 8–9 унций, например, там, где она оборачивается вокруг пряжки, мы используем средние быстрые заклепки. Мы также используем средние заклепки для прохождения двух слоев кожи по 5-6 унций для чехлов для складных ножей. Иногда на наши чехлы для охотничьих ножей, которые мы обычно изготавливаем толщиной 8-9 унций, мы добавляем третий слой кожи, который проходит вдоль лезвия, чтобы лезвие не перерезало резьбу. Если нам придется пройти через эти три слоя кожи, мы воспользуемся большими быстрыми заклепками. Если мы делаем портмоне из кожи толщиной 3-4 унции, мы будем использовать маленькую быструю заклепку, чтобы пройти через два слоя такой толщины.
Для установки быстрой заклепки вам понадобится дырокол, наковальня и молоток и/или сеттер. После пробивается отверстие для заклепки. Вставьте заклепку в отверстие и наденьте колпачок на стойку. Мини-наковальня является хорошей основой для установки заклепки. Поместите его на рабочий стол, который не имеет никакого отскока. Деревянный пень также является отличной прочной основой для установки мини-наковальни. Как только заклепка окажется в коже, поместите ее на наковальню и ударьте по ней металлической головкой молотка. Головка молотка, имеющая немного выпуклую форму, работает лучше всего, поэтому она не оставляет следов на коже, как плоская головка молотка. Установка заклепки молотком сплющит шляпку заклепки.
Однако, если вы хотите установить заклепку так, чтобы она сохраняла круглую окончательную форму колпачка, вам понадобится заклепочный инструмент. У нас есть несколько индивидуальных размеров заклепочных заклепок, которые подходят для заклепочных колпачков разного размера. Мы используем его в сочетании с мини-наковальней, или у вас может быть кусок гладкого твердого металла, который хорошо подойдет для прочной основы.
У нас также есть набор для установки заклепок Deluxe, который можно использовать для установки заклепок различных размеров, но лучше всего он работает с заклепками среднего размера. В наборе Deluxe вы помещаете заклепочную стойку с двойной крышкой на вогнутую форму прилагаемой наковальни соответствующего размера, помещаете сеттер на крышку и ударяете молотком. Используйте плоское основание сеттера, если вы бьете по плоскому основанию столба. Этот роскошный набор будет держать колпачки изогнутыми, когда заклепка установлена. Чтобы защитить ваши кожаные инструменты, лучше всего ударять по любым установочным инструментам или пробойникам молотком из сыромятной кожи или молотком с пластиковой головкой. Вы можете использовать металлический молоток, но со временем верхушки установочных инструментов или пуансонов начнут расти как грибы.
Ниже представлено видео о кожевенном ремесле, показывающее, как устанавливать быстрые заклепки и заклепки с двойным колпачком в коже. Хотя процедура одинакова для заклепок разного размера, размер шляпки может варьироваться, требуя более широкого или более узкого установщика. Мини-наковальня также представляет собой отличную рабочую поверхность, в отличие от большой самодельной наковальни, показанной на видео.
Подробнее…
Сортировать по:
Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию
Заклепки для кожи
Мы поставляем широкий ассортимент заклепок и установщиков для работы с кожей. У нас есть простые заклепки и заклепочные приспособления для обычных работ по кожевенному делу, которые бывают разных размеров, чтобы вы могли начать. Наши быстрые заклепки наиболее широко используются мастерами кожевенной промышленности. Для ошейников для собак мы используем заклепки с двойным колпачком, которые даже прочнее, чем быстрые заклепки. Наши трубчатые заклепки даже прочнее, чем заклепки с двойным колпачком. Мы используем трубчатые заклепки для промышленного применения, а также самые прочные медные заклепки с шайбами.
Комментарии о наборах и инструментах для рукоделия из кожи
Как измерить толщину кожи
Толщина кожи измеряется в унциях. Унция имеет толщину 1/64 дюйма. Поэтому кожа, часто используемая для изготовления цельных ремней или чехлов для охотничьих ножей, имеет толщину от 8 до 9 унций, что означает ее толщину от 8/64 дюйма до 9/64 дюйма. Портфели и футляры для складных ножей могут быть немного тоньше, например, толщиной 5–6 унций, что означает, что их толщина составляет от 5/64 до 6/64 дюймов. Кожа, используемая для кошельков для монет, может иметь толщину от 3 до 4 унций, что означает, что толщина кожи составляет от 3/64 дюйма до 4/64 дюйма.
Как пробивать отверстия в коже
Для большинства предметов, которые должны быть установлены, таких как заклепки, кнопки и шипы, вам сначала нужно будет пробить отверстие с помощью мини-дырокола для кожи, дырокола или вращающегося дырокола. Как набор мини-пробойников, так и вращающийся перфоратор имеют подходящие по размеру фрезы для трубных отверстий, необходимые для защелок, заклепок и шипов. Чтобы трубки с отверстиями для резки прослужили как можно дольше, вам нужно проткнуть их через кожу во что-то мягкое. Вы можете использовать кусок кожи под ним или использовать разделочную доску или доску для паундо. Преимущество использования дырокола, которым вы бьете молотком, заключается в том, что он удобен для рук, и вы можете пробить отверстие далеко от края кожи. Преимущество перфоратора в том, что им удобно пробить нечетное отверстие, но недостатком является то, что он утомляет руки, если вам приходится сжимать его для пробивания большого количества отверстий, а также ограничено, насколько далеко вы можете пробить отверстие. отверстие с края.
Как установить быстрые заклепки и заклепки с двойным колпачком в коже
Чтобы заклепать два слоя ременной кожи толщиной 8–9 унций, например, там, где она оборачивается вокруг пряжки, мы используем средние быстрые заклепки. Мы также используем средние заклепки для прохождения двух слоев кожи по 5-6 унций для чехлов для складных ножей. Иногда на наши чехлы для охотничьих ножей, которые мы обычно изготавливаем толщиной 8-9 унций, мы добавляем третий слой кожи, который проходит вдоль лезвия, чтобы лезвие не перерезало резьбу. Если нам придется пройти через эти три слоя кожи, мы воспользуемся большими быстрыми заклепками. Если мы делаем портмоне из кожи толщиной 3-4 унции, мы будем использовать маленькую быструю заклепку, чтобы пройти через два слоя такой толщины.
Для установки быстрой заклепки вам понадобится дырокол, наковальня и молоток и/или сеттер. После пробивается отверстие для заклепки. Вставьте заклепку в отверстие и наденьте колпачок на стойку. Мини-наковальня является хорошей основой для установки заклепки. Поместите его на рабочий стол, который не имеет никакого отскока. Деревянный пень также является отличной прочной основой для установки мини-наковальни. Как только заклепка окажется в коже, поместите ее на наковальню и ударьте по ней металлической головкой молотка. Головка молотка, имеющая немного выпуклую форму, работает лучше всего, поэтому она не оставляет следов на коже, как плоская головка молотка. Установка заклепки молотком сплющит шляпку заклепки.
Однако, если вы хотите установить заклепку так, чтобы она сохраняла круглую окончательную форму колпачка, вам понадобится заклепочный инструмент. У нас есть несколько индивидуальных размеров заклепочных заклепок, которые подходят для заклепочных колпачков разного размера. Мы используем его в сочетании с мини-наковальней, или у вас может быть кусок гладкого твердого металла, который хорошо подойдет для прочной основы.
У нас также есть набор для установки заклепок Deluxe, который можно использовать для установки заклепок различных размеров, но лучше всего он работает с заклепками среднего размера. В наборе Deluxe вы помещаете заклепочную стойку с двойной крышкой на вогнутую форму прилагаемой наковальни соответствующего размера, помещаете сеттер на крышку и ударяете молотком. Используйте плоское основание сеттера, если вы бьете по плоскому основанию столба. Этот роскошный набор будет держать колпачки изогнутыми, когда заклепка установлена. Чтобы защитить ваши кожаные инструменты, лучше всего ударять по любым установочным инструментам или пробойникам молотком из сыромятной кожи или молотком с пластиковой головкой. Вы можете использовать металлический молоток, но со временем верхушки установочных инструментов или пуансонов начнут расти как грибы.
Ниже представлено видео о кожевенном ремесле, показывающее, как устанавливать быстрые заклепки и заклепки с двойным колпачком в коже. Хотя процедура одинакова для заклепок разного размера, размер шляпки может варьироваться, требуя более широкого или более узкого установщика. Мини-наковальня также представляет собой отличную рабочую поверхность, в отличие от большой самодельной наковальни, показанной на видео.
Инструменты для установки заклепок при ремонте конструкции самолета
Ручные инструменты
При обычном процессе забивания и высадки заклепок используются различные ручные инструменты. К ним относятся заклепочные кусачки, раскряжевочные планки, ручные клепальные машины, зенкеры и инструменты для выдавливания ямочек.
Заклепочный нож
Заклепочный нож используется для обрезки заклепок, когда нет заклепок нужной длины. Чтобы использовать ротационный заклепочный нож, вставьте заклепку в нужное отверстие, поместите необходимое количество прокладок под головку заклепки и сожмите кусачок, как если бы это были плоскогубцы. Вращение дисков обрезает заклепку до нужной длины, которая определяется количеством прокладок, вставленных под головку. При использовании большого клепального инструмента поместите его в тиски, вставьте заклепку в соответствующее отверстие и разрежьте, потянув за ручку, которая срезает заклепку. Если обычные кусачки для заклепок недоступны, вместо них можно использовать диагональные кусачки.
Распорка
Распорка, которую иногда называют тележкой, распоркой или распоркой, представляет собой тяжелый кусок стали, встречная вибрация которого во время установки способствует правильной установке заклепок. Они бывают разных форм и размеров, а их вес колеблется от нескольких унций до 8 или 10 фунтов, в зависимости от характера работы. Распорки чаще всего изготавливаются из низкоуглеродистой стали, подвергнутой поверхностной закалке, или прутка из легированного сплава. Те, что изготовлены из лучших сортов стали, служат дольше и требуют меньше ремонта.
Поверхности раскряжевки должны быть достаточно твердыми, чтобы противостоять вдавливанию и оставаться гладкими, но не настолько твердыми, чтобы разрушиться. Иногда более сложные стержни должны быть кованы или сварены. Пруток обычно имеет вогнутую поверхность, чтобы соответствовать форме изготавливаемой головки цеха. При выборе распорки первое, на что следует обратить внимание, это форма. Если стержень имеет неправильную форму, он деформирует головку заклепки; если стержень слишком легкий, он не дает необходимого противовеса, и материал может выпячиваться по направлению к головке цеха. Если стержень слишком тяжелый, его вес и распирающая сила могут привести к тому, что материал выпячивается из головки магазина.
Этот инструмент используется, удерживая его на конце стержня заклепки во время формирования головки цеха. Всегда держите переднюю часть распорки под прямым углом к стержню заклепки. Если этого не сделать, стержень заклепки изгибается при первых ударах заклепочного пистолета и вызывает повреждение материала при последних ударах. Бакер должен удерживать распорку на месте до тех пор, пока заклепка не будет полностью забита. Если распорку снять во время работы пистолета, набор заклепок может пройти сквозь материал. Позвольте весу распорки выполнять большую часть работы и не давите слишком сильно на стержень заклепки. Руки оператора просто направляют штангу и обеспечивают необходимое натяжение и отскок. Скоординированное раскряжевывание позволяет распорке вибрировать в унисон с комплектом пистолета. С опытом можно развить высокий уровень мастерства.
Неисправные головки заклепок могут быть вызваны отсутствием надлежащего вибрационного воздействия, использованием слишком легкого или слишком тяжелого распорного стержня и неспособностью удерживать распорный стержень под прямым углом к заклепке. Стержни должны быть чистыми, гладкими и хорошо отполированными. Их края должны быть слегка закруглены, чтобы не повредить материал, окружающий место клепки.
Набор ручных заклепок
Набор ручных заклепок — это инструмент, оснащенный матрицей для забивания заклепок определенного типа. Наборы заклепок подходят для головок заклепок любого размера и формы. Обычный набор изготовлен из углеродистой инструментальной стали диаметром 1/2 дюйма и имеет длину около 6 дюймов и имеет накатку для предотвращения скольжения в руке. Только лицевая сторона набора закалена и отполирована.
Наборы универсальных заклепок имеют углубление (или чашеобразную форму) для соответствия головке заклепки. При выборе правильного набора убедитесь, что он обеспечивает необходимый зазор между набором и сторонами головки заклепки, а также между поверхностями металла и набора. Заподлицо или плоские наборы используются для заклепок с потайной головкой и заклепок с плоской головкой. Чтобы правильно установить заклепки заподлицо, убедитесь, что наборы заподлицо имеют диаметр не менее 1 дюйма.
Специальные наборы для вытягивания используются для стягивания листов, чтобы устранить любые отверстия между ними до того, как заклепка расклепывается. В каждом наборе заклепок есть отверстие на 1⁄32 дюйма больше диаметра стержня заклепки, для которого он изготовлен. Иногда набор чертежей и головка заклепок объединяются в один инструмент. Головная часть состоит из отверстия, достаточно мелкого для расширения заклепки и головки при ударе молотком.
Зенковка
Зенковка — это инструмент, который вырезает конусообразное углубление вокруг отверстия под заклепку, позволяя заклепке установиться заподлицо с поверхностью кожи. Зенковки изготавливаются с углами, соответствующими различным углам потайных головок заклепок. Стандартная зенковка имеет угол 100º, как показано на рис. 1. Доступны специальные зенкеры с микроупором (обычно называемые стопорными зенковками), которые можно отрегулировать на любую желаемую глубину и оснащенные фрезами, позволяющими выполнять взаимозаменяемые отверстия с различными углами зенковки. [Рисунок 2] Некоторые стопорные зенкеры также имеют микрометрический механизм настройки с шагом 0,001 дюйма для регулировки глубины резания.
Figure 1. Countersinks

Figure 2. Microstop countersink

Dimpling Dies
Dimpling is done with a мужские и женские штампы (пуансон и набор штампов). Охватываемая матрица имеет направляющую размером с отверстие под заклепку и с той же степенью зенковки, что и заклепка. Охватывающая матрица имеет отверстие с соответствующей степенью зенковки, в которое входит охватываемая направляющая.
Электроинструменты
Наиболее распространенными электроинструментами, используемыми при клепании, являются пневматический заклепочный пистолет, клепальные прессы и микробритва.
Пневматический заклепочный пистолет
Пневматический заклепочный пистолет является наиболее распространенным инструментом для высадки заклепок, используемым при ремонте летательных аппаратов. Он доступен во многих размерах и типах. Рекомендуемая производителем мощность для каждого ружья обычно выбита на стволе. Пневматические пистолеты работают при давлении воздуха от 90 до 100 фунтов на квадратный дюйм и используются в сочетании со сменными наборами заклепок. Каждый набор разработан с учетом конкретного типа заклепок и места работы. Хвостовик набора предназначен для установки в заклепочный пистолет. Молоток с пневмоприводом внутри ствола пистолета подает силу, чтобы расколоть заклепку. 9Рис. 3. Составные части заклепочного пистолета [Рисунок 3] Эти удары достаточно медленные, чтобы их можно было легко контролировать, и достаточно тяжелые, чтобы выполнять свою работу. Эти пистолеты имеют размеры по наибольшему размеру заклепки, постоянно приводящемуся в движение, размер которого часто основан на старой серии «X» Чикагской пневматической компании. Пистолет 4X (заклепка 8 или 1⁄4) используется для обычной работы. Менее мощный пистолет 3X используется для заклепок меньшего размера в более тонкой структуре. Пистолеты 7X используются для больших заклепок в более толстых конструкциях. Заклепочный пистолет должен выбить заклепку за 1-3 секунды. С практикой авиатехник узнает, сколько времени необходимо удерживать спусковой крючок.
Заклепочный пистолет с подходящей головкой (набор заклепок) должен плотно прилегать к головке заклепки и перпендикулярно поверхности, в то время как распорка соответствующего веса удерживается напротив противоположного конца. Сила пистолета должна поглощаться распоркой, а не заклепываемой конструкцией. Когда пистолет срабатывает, заклепка приводится в движение.
Всегда следите за тем, чтобы были установлены правильные головка заклепки и стопорная пружина. Испытайте заклепочный пистолет на куске дерева и отрегулируйте воздушный клапан в положение, удобное для оператора. Движущая сила заклепочного пистолета регулируется игольчатым клапаном на рукоятке. Регулировки никогда не следует проверять на чем-то более твердом, чем деревянный брусок, чтобы избежать повреждения жатки. Если регулировка не обеспечивает наилучшую движущую силу, необходим пистолет другого размера. Слишком мощным пистолетом трудно управлять, и он может повредить работу. С другой стороны, если пистолет слишком легкий, он может затвердеть заклепку до того, как головка сможет полностью сформироваться.
Действие клепки должно начинаться медленно и представлять собой один непрерывный взрыв. Если заклепка начнется слишком быстро, головка заклепки может соскользнуть с заклепки и повредить заклепку (смайлик) или кожу (бровь). Попробуйте забить заклепки в течение 3 секунд, потому что заклепка затвердеет, если процесс забивания займет слишком много времени. Динамика процесса вождения заключается в том, что пистолет ударяет или вибрирует по заклепке и материалу, что вызывает отскок или встречную вибрацию стержня. Эти встречные удары (низкочастотные колебания) сжимают заклепку, заставляя ее набухать, а затем формировать высаженную головку.
Некоторые меры предосторожности, которые необходимо соблюдать при использовании заклепочного пистолета:
1. Никогда и ни на кого не направляйте заклепочный пистолет. Заклепочный пистолет следует использовать только для одной цели: для забивания или установки заклепок.
2. Никогда не нажимайте на спусковой механизм, если комплект не прижат к деревянному бруску или заклепке.
3. Всегда отсоединяйте воздушный шланг от заклепочного пистолета, если он не используется в течение длительного времени.
В то время как традиционные инструменты мало изменились за последние 60 лет, эргономика заклепочного пистолета претерпела значительные изменения. Заклепочные пистолеты и распорки с пониженной вибрацией были разработаны для уменьшения случаев синдрома запястного канала и повышения комфорта оператора.
Наборы заклепок/головки
Пневматические пистолеты используются в сочетании со сменными наборами заклепок или головками. Каждая предназначена для соответствия типу заклепки и месту работы. Хвостовик заклепочной головки предназначен для установки в заклепочный пистолет. Соответствующий заголовок должен точно соответствовать заклепке. Рабочая поверхность жатки должна быть правильно оформлена и гладко отшлифована. Они изготовлены из кованой стали, подвергнутой термообработке, чтобы стать прочными, но не слишком хрупкими. Флеш-колпачки бывают разных размеров. Меньшие по размеру концентрируют движущую силу на небольшой площади для максимальной эффективности. Более крупные распределяют движущую силу по большей площади и используются для клепки тонких шкур.
Коллекторы без заподлицо должны соприкасаться с центральными двумя третями головки заклепки. Они должны быть достаточно мелкими, чтобы допускать легкое опрокидывание головы при вождении и некоторую несоосность, не нарушая заклепочную поверхность. Необходимо соблюдать осторожность, чтобы соответствовать размеру заклепки. Слишком маленькая головка отмечает заклепку; в то время как один слишком большой отмечает материал.
Коллекторы заклепок изготавливаются в различных стилях. [Рисунок 4] Короткая прямая жатка лучше всего подходит, когда пистолет можно поднести близко к рабочему месту. Смещенные головки можно использовать для доступа к заклепкам в труднодоступных местах. Иногда необходимы длинные жатки, когда нельзя приблизить пистолет к работе из-за структурных помех. Головки заклепок следует содержать в чистоте.
Figure 4. Rivet headers
Compression Riveting
Compression riveting (squeezing) is of limited value because this method of riveting can be used only over the edges of sheets or assemblies там, где позволяют условия, и где досягаемость заклепочного пресса достаточно глубокая. Три типа заклепочных прессов — ручные, пневматические и пневмомеханические — работают по одному и тому же принципу. В ручном прессе с заклепками сжатие обеспечивается ручным давлением; в пневматическом прессе для заклепок давлением воздуха; а в пневматическом — за счет комбинации воздушного и гидравлического давления. Одна челюсть неподвижна и служит распоркой, другая челюсть подвижна и выполняет осадку. Клепка со сжимателем — это быстрый метод, требующий только одного оператора. 9№ 0003
Эти заклепочники оснащены либо С-образным хомутом, либо хомутом типа «крокодил» различных размеров для установки заклепок любого размера. Работоспособность коромысла измеряется его зазором и досягаемостью. Зазор — это расстояние между подвижной челюстью и неподвижной челюстью; досягаемость — это внутренняя длина горловины, измеренная от центра концевых наборов. Концевые наборы для заклепочных прессов служат для той же цели, что и наборы заклепок для пневматических заклепочных пистолетов, и доступны с головками того же типа, которые взаимозаменяемы для любого типа заклепочной головки. Одна часть каждого комплекта вставляется в неподвижную губку, а другая часть помещается в подвижную губку. Изготовленный комплект головной части по возможности размещается на стационарной челюсти. Во время некоторых операций может возникнуть необходимость перевернуть концевые комплекты, установив изготовленный головной концевой комплект на подвижную губку.
Микробритвы
Микробритвы используются, если гладкость материала (например, кожи) требует, чтобы все заклепки с потайной головкой забивались в пределах определенного допуска. [Рис. 5] Этот инструмент имеет резак, упор и две ножки или стабилизаторы. Режущая часть микробритвы находится внутри упора. Глубину реза можно отрегулировать, потянув наружу упор и повернув его в любом направлении (по часовой стрелке для более глубоких пропилов). Отметки на упоре позволяют регулировать на 0,001 дюйма. Если микробритва отрегулирована и удерживается правильно, она может срезать головку потайной заклепки с точностью до 0,002 дюйма, не повреждая окружающий материал.
Рис. 5. Микробритва

Регулировку всегда следует выполнять в первую очередь на обрезках материала. При правильной регулировке микробритва оставляет маленькую круглую точку размером с булавочную головку на заклепке с микробритвой. Иногда может возникнуть необходимость сбрить заклепки, обычно ограничивающиеся головными заклепками MS20426, после вождения, чтобы получить требуемую заподлицо. Заклепки со срезной головкой никогда не следует сбривать.
СВЯЗАННЫЕ ПОСТЫ
2. Установка — документация RIVET 1.0
RIVET доступна на https://github.com/rivetTDA/rivet.
2.1. Требования
Перед началом сборки RIVET вам необходимо установить следующее:
- Компилятор C++ (мы используем g++ или clang)
- CMake
- Qт 5
- Boost (версия 1.58 или новее)
Ниже мы приводим пошаговые инструкции по установке этих необходимых зависимостей и сборке RIVET в Ubuntu и Mac OS X. Сборка RIVET в Windows пока не поддерживается, но можно собрать RIVET с помощью оболочки Bash в Windows 10.
2.2. Основываясь на Ubuntu
2.2.1. Установка зависимостей
В Ubuntu установка зависимостей должна быть относительно простой:
```
 sudo apt-get update
sudo apt-get install cmake qt5-default qt5-qmake qtbase5-dev-tools libboost-all-dev

```
2.2.2. Здание RIVET
После клонирования в $RIVET_DIR :
```
 cd $RIVET_DIR
сборка mkdir
сборка компакт-диска
сделай ..
делать
CD ..
qmake
делать

```
Вы можете увидеть предупреждения компилятора во время любого из совершить казней.
Их можно смело игнорировать.
После этого у вас будут созданы два исполняемых файла: программа просмотра (rivet_GUI) и вычислительная машина (rivet_console).
Затем необходимо переместить или сделать символическую ссылку на консоль в ту же папку, где был собран вьювер. В Ubuntu и большинстве других систем:
```
 ln -s build/rivet_console

```
В будущем все эти шаги будут автоматизированы, так что одна сборка cmake создаст оба исполняемых файла и расставит все по своим местам.
2.3. Сборка на Mac OS X
2.3.1. Установка зависимостей
Во-первых, убедитесь, что у вас установлены инструменты командной строки XCode, выполнив:
```
 # требуется только в том случае, если вы никогда не запускали его раньше (запуск снова ничего не повредит)
# устанавливает инструменты командной строки XCode
xcode-выбрать --установить

```
Если появится всплывающее окно, нажмите кнопку «Установить» и примите лицензионное соглашение.
Затем установите XCode из App Store, если вы еще этого не сделали. Вам также потребуется принять лицензионное соглашение для XCode, что вы можете сделать из командной строки, выполнив:
```
 sudo xcodebuild-лицензия

```
Для установки остальных пакетов рекомендуется использовать менеджер пакетов [Homebrew](http://brew.sh/). Чтобы установить Homebrew:
```
 /usr/bin/ruby -e "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/master/install)"

```
Теперь установите cmake, qt5 и boost:
```
 brew install cmake qt5 boost

```
2.
3.2. Building RIVET
Обратите внимание, что часть сборки требует использования qmake , и у вас вполне может быть версия qmake в вашем PATH это не для Qt 5, а для более старой версии. В приведенных ниже шагах мы предполагаем, что $QT_BASE является папкой установки для Qt 5.
На момент написания brew устанавливает qmake в папку для конкретной версии в папке
/usr/local/Cellar/qt5/[my_version_#]/bin и не добавляет его в ваш PATH . Ты можешь найти
папку, в которой установлен qt5, с помощью этой команды:
```
 brew info qt5 | Подвал | вырезать -d'' -f1

```
На самом деле, давайте сохраним это в переменной, чтобы мы могли использовать ее ниже:
```
 export QT_BASE=`brew info qt5 | Подвал | вырезать -d'' -f1`

```
Если вы еще этого не сделали, клонируйте RIVE.
Для того, чтобы qmake мог найти, где установлен Boost, добавьте в конец файла RIVE. pro следующие строки, изменив при необходимости пути в последних трех строках, чтобы они соответствовали расположению и версии ваша копия Boost.
```
 КОНФИГУРАЦИЯ += С++ 11
QMAKE_CFLAGS += -std=c++11 -stdlib=libc++ -mmacosx-версия-мин=10.9QMAKE_CXXFLAGS += -std=c++11 -stdlib=libc++ -mmacosx-версия-мин=10.9
LIBS += -L"/usr/local/Cellar/boost/1.63.0/lib"
INCLUDEPATH += "/usr/local/Cellar/boost/1.63.0/include"
LIBS += -L"/usr/local/Cellar/boost/1.63.0/lib" -lboost_random

```
Предположим, что RIVET был клонирован в $RIVET_DIR :
```
 cd $RIVET_DIR
сборка mkdir
сборка компакт-диска
сделай ..
делать
CD ..
$QT_BASE/бин/qmake
делать

```
Вы можете увидеть предупреждения компилятора во время выполнения любого из make .
Их можно смело игнорировать.
После этого у вас будут созданы два исполняемых файла: программа просмотра (rivet_GUI.app) и вычислительная машина (rivet_console).
Затем необходимо переместить или сделать символическую ссылку консоли в ту же папку, где был собран вьювер:
```
 cd rivet_GUI. app/Contents/MacOS
ln -s ../../../build/rivet_console

```
В будущем все эти шаги будут автоматизированы, так что одна сборка cmake создаст оба исполняемых файла и расставит все по своим местам.
2.3.3. Устранение неполадок
По нашему опыту, если Homebrew установлен до XCode, то запуск qmake во время процесса сборки возвращает ошибку:
```
 ОШИБКА проекта: не удалось разрешить путь SDK для «macosx»

```
Чтобы решить эту проблему, попробуйте запустить:
```
 sudo xcode-select --switch /Applications/Xcode.app/Contents/Developer

```
2.4. Создание подсистемы Windows для Linux
Если вашей операционной системой является Windows 10, вы можете установить RIVET с помощью подсистемы Windows для Linux, которая позволяет запускать программное обеспечение Linux в Windows 10.
Чтобы установить подсистему Windows для Linux, следуйте этим инструкциям от Microsoft.
В качестве альтернативы см. эту страницу в How-To Geek.
Это даст вам консоль с Ubuntu (или дистрибутивом Linux по вашему выбору) внутри Windows 10.

особенности, инструменты, установка без заклепочника

Общий порядок установки резьбовых заклепок

Установка резьбовых заклепок без заклепочника

Установка вытяжных заклёпок | Советы по созданию надёжного соединения.

Как выбрать заклёпки

О чём следует подумать на подготовительном этапе:

1. Соединение деталей разной толщины.

2. Соединение мягкого и твёрдого материалов.

3. Соединение хрупких деталей и деталей из пластика.

4. Головка заклёпки.

5. Герметичное соединение.

6. Крепкое соединение.

7. Доступ для инструмента.

8. Расстояние от края.

9. Осевой зазор с обратной стороны рабочей поверхности.

10. Работа с мягкими и рыхлыми материалами.

11.

12. Комплексные соединения.

13. Работа с трубками.

Установка вытяжных заклёпок | Монтаж в труднодоступных местах

Установка вытяжных заклёпок в труднодоступных местах

Установка вытяжных заклёпок в узких и ограниченных пространствах

Установка вытяжных заклёпок в углу или близко к стенке

Установка вытяжных заклепок в паз, углубление или профиль

Резьбовые заклепки и их виды, способ монтажа | Крепмикс

Назначение

Установка резьбовых (гаечных) заклепок

Основные преимущества резьбовых заклепок

Диаметры резьбы заклепок

Формы корпуса резьбовых заклепок

Виды бортика резьбовых заклепок

Виды заклепочников и заклепок

Принцип работы

Заклепочники по видам

Механические заклепочники

Одноручные заклепочники

Двуручные заклепочники

Заклепочники «гармошка»

Аккумуляторные заклепочники

Пневматические заклепочники

Виды заклепок

Классическая стержневая заклепка

Полутрубчатые и трубчатые, пистонные заклепки

Закладные, тяговые, слепые, вытяжные заклепки

Резьбовые заклепки

Заклепочник для резьбовых заклепок

Для чего используется

Основные свойства

Разновидности

Заклёпки

Процесс монтажа

Принцип работы

Заклепочник своими руками

На основе болта

Особенности

Другие виды заклепок

Установка крепежного изделия

Резюме

Рекомендуемые записи

Особенности

Советы по использованию

Рекомендации

Применение

Клепание металла

Использование

Как работать со сверлами для точечной сварки?

Диаметр и длина

ПРОЧНОСТЬ ЗАКЛЕПОЧНОГО СОЕДИНЕНИЯ

ПРОЧНОСТЬ НА СРЕЗ

ПРОЧНОСТЬ НА РАЗРЫВ

Самое надежное соединение деталей

Размеры

Клепание металла

Пошаговая инструкция

Проблемы, которые могут возникать с заклёпочником

Как заклепывать кожу. Пошаговое руководство по установке заклепок

Как делать заклепки из кожи

Как заклепывать кожу одношапочными заклепками

Как заклепывать кожу с помощью заклепок с двойным колпачком

Как заклепывать кожу цельными заклепками
