Как закрутить нагель в бетон: как пользоваться, фото и видео
Содержание
как пользоваться, фото и видео
Плотность бетона по многим параметрам является очень высокой, что делает его идеальным стройматериалом для строительства стен и перекрытий. Однако в нем очень сложно вмонтировать крепеж для полки, люстры и других «навесных» деталей интерьера. В данной статье мы будем искать решение данной проблемы, и поможет в этом нагель.
На фото – нагель для крепежа элементов на бетонной поверхности
Что это и где применяется
Он представляет собой обычный саморез с усиленным стержнем и шестигранной головкой, который можно вкручивать в бетон.
Помимо мелких предметов, с их помощью можно укрепить:
- дверные коробки;
- рамы;
- ограждения;
- трубопроводы;
- радиаторы отопления.
Ниже разберемся более подробнее с разновидностями подобного крепежа, а также с тем, как пользоваться нагелем по бетону правильно.
Метиз для бетона
Виды
Метизные изделия, применяемые для монтажа в поверхности из бетона, обычно классифицируют по следующим признакам:
Форме головки |
|
Типу защитного покрытия |
|
Форме и шагу резьбы на стержне |
|
Виды головок нагеля
Форма головки непосредственно влияет монтаж самореза. К примеру, шурупы в виде крюков и шпилек разрешено устанавливать лишь в отверстие, предварительно рассверленное и с дюбелем. Другие саморезы по бетону вкручиваются без сверления или с ним.
Омедненные шурупы для внутренних работ
Например, шурупы с шестигранной или потайной головкой вкручиваются без рассверливания посадочного отверстия. Однако под такой монтаж подходит не каждый бетон.
Шуруп с переменной резьбой и насечками по всей длине стержня
Совет: лучшим является ячеистый бетон, а железобетон для данного способа монтажа не подходит.
Цена саморезов зависит от сферы их применения, формы и шага резьбы, влияет на нее также и длина метизов. С «елочкой» изделия будут стоить дешевле нагелей и универсальных, а шуруп длиной 12 мм обойдется дешевле 200 мм, так как на него будет затрачено меньше материала и рабочего времени
Выбираем и устанавливаем саморез
Обычно шурупы для бетона подбирают по величине нагрузки, которую им придется выдерживать из-за веса детали интерьера. Например, для поддержки 100 кг понадобиться саморез длиной от 160 мм и Ø10 мм, а вот полку массой 5 кг удержит саморез длиной до 25 мм и Ø3 мм.
Вкручивание нагеля в бетонное основание ключом
После определения типа и габарита изделия, можно приступать к процедуре монтажа. В данном случае нагели и универсальные шурупы разрешается вкручивать в стену (пол или потолок) сразу, не делая предварительное рассверливание основания, в тоже время с саморезом с резьбой «елочка» придется повозиться.
Совет: шуруп с «елочкой» следует устанавливать в посадочное отверстие, диаметр и длина которого должны превышать его габариты на 5 мм.
Связано это с тем, что после высверливания, в него требуется установить дюбель (желательно в натяг). Он может быть из полимерных материалов или древесины, его основная обязанность — принять и удержать крепеж. Вкрутить саморез в дюбель можно своими руками обычной отверткой.
Совет: после высверливания отверстия уберите из него пыль.
Как вкрутить саморез без дюбеля в бетонную стену
Вывод
Из статьи вы узнали, что бетон считается одним из самых практичных материалов для размещения на его поверхности различных элементов. Для этого используют металлические изделия в виде саморезов, анкеров и, конечно, нагелей, которые отличаются от других возможностью вкручивания в стену потолок или пол без предварительной подготовки посадочного отверстия.
Последний имеет различную форму головок и применяется для наружных и внутренних работ. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.
Добавить в избранное
Версия для печати
Поделитесь:
Шуруп по бетону: как выбрать и использовать?
Разновидности шурупов по бетону
Шуруп по бетону или нагель представляет собой цилиндрическую, удлиненной формы деталь, на одной стороне которой головка, по центру — резьба и острый конец с другой стороны. Головка элемента может иметь вид шестигранника или крестовый паз по ее центру.
Для изготовления нагелей используется углеродистая сталь высокой твердости, что делает шуруп по бетону достаточно прочным, а нанесение специального защитного покрытия, предохраняет элементы от коррозии и улучшает механические свойства. Статья знакомит с типами шурупов, способами их применения по бетону.
Содержание статьи
- Разновидности метизов
- Параметры деталей
- Выбор крепежа
- Особенности использования саморезов
- Как вкрутить нагель
Заключение
Разновидности метизов
Шурупы для бетона выпускаются несколькими разновидностями.
Что такое саморезы по бетону, их классификация и особенности, можно увидеть в таблице:
Разновидность шурупа | Особенности |
По форме и шагу резьбы | |
Универсальные | Диаметр деталей 3-6 мм, длина от 12 до 220 мм. Главная особенность метизов этого типа — их можно вкручивать в предварительно просверленное отверстие. Это многофункциональные изделия. |
Универсальные с резьбой под елочку | Диаметры метизов составляют 3-8 мм, длина – от 12 до 220 мм. Это универсальные шурупы по бетону, применение их возможно лишь совместно с дюбелем, который чаще всего входит в комплект с нагелем. При наличии в бетонной стене пустот, рекомендуется при монтаже использовать ударный дюбель. При этом длины у шурупа и дюбеля одинаковые. Отверстие под метиз сверлится на 3-5 мм глубже длины самого шурупа. |
Нагель с переменной резьбой | Под такой нагель по бетону требуется предварительно рассверливать отверстие, но им не нужны дюбеля. Наличие резьбы с насечками позволяет шурупу легко входить в стену. Диаметр такого метиза — 7,5 мм, а длина может колебаться в пределах 70-200 мм. Оптимальные размеры изделия — 7,5х72 мм. |
По конструкции головки | |
Потайная или коническая | Это шурупы с крестообразным шлицем на плоскости головки. |
Шестигранная | Эти шурупы вкручиваются с помощью рожкового ключа. |
В виде шпильки | Детали с резьбовым стержнем для гайки. |
В виде крюка | Это анкер с крюком. |
Шурупы с головкой torx | Это редко используемые шурупы по бетону, потайная головка torx имеет на головке шлиц под звездочку — шестигранник. Помимо этого, с внутренней стороны головки предусмотрена зенковка, гарантирующая максимально плотное прилегание крепежа к изделию, которое крепится к бетонному основанию. |
По виду покрытия | |
Черный | Готовые детали имеют оксидированное покрытие. Используются во внутренних помещениях с нормальной влажностью. |
Белые | Такой нагель с цинковым покрытием. Используется в любых условиях внутри и снаружи здания. |
Желтые | С покрытием из желтого цинка. Чаще используется такой шуруп для газобетона или внутри помещения. |
Совет: Все эти модели монтируются лишь в заранее просверленное и правильно подготовленное отверстие.
Параметры деталей
Характеристики черных саморезов по бетону
Выбирая шурупы по бетону, размеры их необходимо подбирать согласно прикладываемой нагрузке.
Например:
- при креплении шкафа, вес которого пять килограмм, можно использовать шуруп с размерами 3 х 25 мм, где 3 – диаметр стержня, 25 – его длина;
- для крепления предмета массой 100 кг, размеры самореза лучше брать 10 х 160 мм;
- С размерами шурупов, в зависимости от их вида, можно познакомиться из таблицы:
Нагель для бетона | Диаметры, мм | Длина, мм | Масса 1 штуки, гр. |
Черный | 7,5 | 52; 72; 92; 112; 132; 152; 182; 202 | От 10 до 36,2 |
Белый | 2,5; 3; 3,5 | 10; 12; 13; 16; 20; 25; 30; 40; 45 | От 0,3 до 1,6 |
Желтый | 2,5; 3; 3,5 | 10; 12; 13; 16; 20; 25; 30; 40; 45 | От 0,3 до 1,9 |
Общий вид нагеля по бетону
Нагели для бетона изготавливаются по разработанным государственным стандартам – ГОСТ 1146-80. При заказе крепежа указываются размеры одной детали и общая масса всех элементов.
Выбор крепежа
Перед тем, как вкрутить в бетонную стену шуруп, необходимо правильно выбрать сам крепежный элемент и диаметр сверла.
По внешнему виду анкерный саморез по бетону от простых шурупов практически не отличается. Но существуют некоторые особые характеристики, которые обязательно должны иметь изделия, подходящие для монтажа своими руками в бетонные поверхности.
К ним относятся:
- Шуруп по бетону нагель должен выполняться из высококачественной стали;
- Тип шляпки и форма головки. Это зависит от инструмента, планируемого использовать, при вкручивании метиза. Например, шлицы «крест» и «звезда» подойдут для шуруповерта и отвертки. Такие шляпки удобно применять, когда необходимо прилагать большие усилия при закручивании самореза в бетонную стену;
- Обязательно острым должен быть конец нагеля;
- Шурупы должны иметь антикоррозийное покрытие, иначе они быстро поржавеют, что станет причиной распространения коррозии на армирующий каркас, при его наличии в стене.
Можно ли просверлить бетонную стену шуруповертом или электрической дрелью? На самом деле, не стоит портить свой инструмент.
Найдите перфоратор и не мучайтесь, а в крайнем случае правильно подберите сверло, с учетом таких критериев:
- Диаметр инструмента должен быть меньше сечения метиза на 2-3 мм;
- Допускается использовать универсальное сверло для электродрели;
- Стоимости изделия. Больше всего цена анкеров рамного и клинового типов. Их имеет смысл приобретать, если на деталь будет оказываться довольно большая нагрузка. В остальных случаях достаточно купить недорогие саморезы, используемые для бетонных поверхностей;
- При применении ударного инструмента, стоит приобрести специальное сверло с проточками на цилиндрической части хвостика.
- Перед тем как закрутить шуруп в бетонную стену необходимо предварительно рассчитать нагрузку, под которую будет предназначен крепежный элемент. Для этого можно воспользоваться, приведенной ниже, таблицей:
youtube.com/embed/tTxxRJUKifs» frameborder=»0″ allowfullscreen=»allowfullscreen»>
Особенности использования саморезов
Применять такие крепежные элементы достаточно удобно и просто. Инструкция рекомендует перед тем, как вкрутить шуруп в бетонную стену заранее просверлить отверстие.
Перед тем, как вкрутить шуруп в бетон, понадобится:
- Перфоратор, электрическая дрель, шуруповерт;
- Сверло для шуруповерта по бетону;
Совет: Следует иметь в виду, что на вопрос можно ли шуруповертом сверлить бетон, однозначного ответа нет. В этом случае работы следует проводить очень осторожно и только в крайнем случае.
- Обычная отвертка. Ее выбор зависит от формы шлица, нанесенного на головку нагеля. Чаще всего он крестообразный или фигурный, отвертка должна иметь такой же тип;
- Молоток. Иногда саморезы допускается им вбивать в стену. Но только в ситуациях, когда: нет в наличии специального инструмента, для сверления отверстия; не будет на крепеж существенной нагрузки, например, он будет предназначен для крепления картины.
Как вкрутить нагель

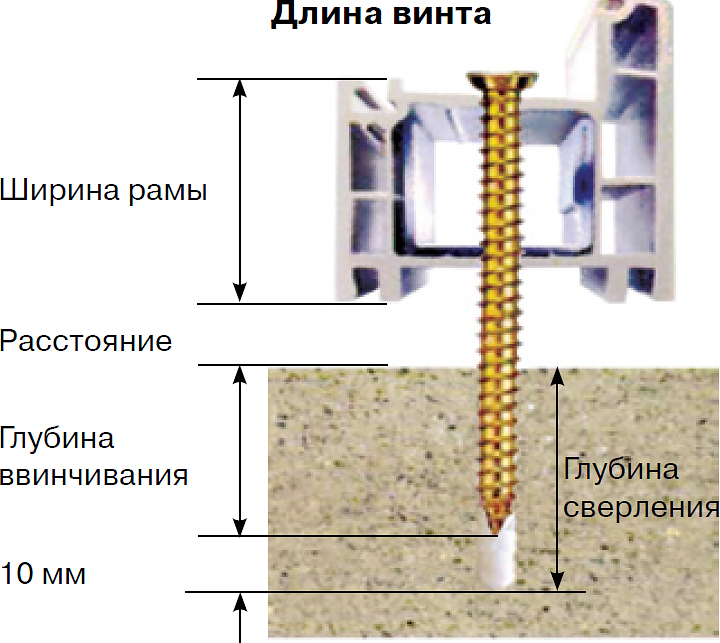

Саморезы используются при монтаже пластиковых окон, любых деревянных конструкций, разных профилей, дверной коробки к бетонному или другому основанию. Прежде чем вкрутить по бетону саморез-нагель, просверливается отверстие в стене.
При этом необходимо учитывать, что:
- От края стены расстояние не должно быть меньше 60 мм;
- При монтаже пластикового окна, шаг между крепежными элементами выбирается максимум 60 см;
- При установке алюминиевого или деревянного окна, максимальный шаг между элементами может составлять 70 см.
Далее:
- После сверления отверстия оно очищается от пыли;
- Вставляется дюбель нужного размера. Он может быть пластмассовым или деревянным, главное, чтобы выдерживал крепеж и надежно закреплялся в бетонной стене;
- Вкручивается саморез, как показано на фото.
Совет: Чтобы избежать обламывание самореза, необходимо его правильно вкручивать. Делать это следует аккуратно, не слишком затягивая крепеж. Стоит избегать быстрого вкручивания, что может привести к перегреву головки элемента и ее разрушению.
Заключение
Используя шуруп для бетона, можно значительно упростить крепление шкафов и других предметов, сделать это быстро и качественно. Промышленность выпускает крепежные элементы любых размеров и типов. А чтобы получить больше информации на эту тему, стоит познакомиться с видео в этой статье.
Установка арматурного стержня в существующий бетон
Арматурный стержень часто используется в новых строительных проектах и проектах реконструкции, таких как замена плит. В некоторых случаях требуется добавление дюбеля в существующий бетон. Вы должны понять основы работы с арматурой на дюбелях, прежде чем переходить к работе с арматурой на дюбелях в существующем бетоне.
Таким образом, в этой статье вы узнаете основы работы с арматурой на дюбелях, цель размещения арматуры на дюбелях в существующем бетоне, планирование мероприятия и процесс.
Что такое арматурные стержни?
Штифты представляют собой короткие стальные стержни, которые строители размещают в смежных стыках бетонной плиты в строительных проектах. Обычно он служит для стабилизации бетонного покрытия, когда строительный проект требует соединения двух плит. Сформированный стык способствует распределению нагрузки.
Предоставлено: Bevel Corporation
Арматурный дюбель подпадает под действие ACI 3180-19 «Проектирование железобетона». Особенности требований к арматуре зависят от выполняемой ею функции и нагрузок, которым она подвергается. Например, при установке в глубокие заложения и в сейсмических приложениях применяется теория арматурных стержней.
Арматура обычно состоит из набора ребер, предотвращающих проскальзывание внутри бетонной конструкции. Иногда инженеры предпочитают гладкую арматуру. Гладкая арматура подходит для сценариев, в которых происходит расширение и сжатие бетона из-за частых изменений погоды и влажности.
После того, как инженеры укажут, будет ли арматурный стержень гладким или ребристым, им необходимо выбрать соответствующий материал арматурного стержня.
Арматура из углеродистой стали
Эта арматура общего назначения обеспечивает отличное соотношение цены и прочности на растяжение. Он считается стандартным типом арматуры и подходит практически для любого типа и масштаба проекта, за некоторыми исключениями. Его склонность к коррозии приравнивается к его самой большой слабости. Когда арматура подвергается коррозии после установки, ее расширение может привести к растрескиванию и разрушению бетона, который она поддерживает.
Некоторые производители могут быть обеспокоены эффективностью ржавой арматуры. Как правило, это не вызывает проблем, поскольку и стандарт ASTM для деформированной стальной арматуры (A706), и Руководство по стандартной практике Института арматурной стали для бетона (CRSI) допускают наличие ржавчины. Это при условии, что минимальные размеры и масса арматуры находятся в пределах производственных допусков.
Европейская арматура
В этом типе арматуры используется марганцевая сталь. Это делает продукт чрезвычайно прочным по общему пределу текучести, но не так хорошо, как стандартная арматура из углеродистой стали при изгибе. Европейская арматура обычно обеспечивает более низкую общую стоимость, но в целом воспринимается неблагоприятно для стандартного использования.
Арматура с эпоксидным покрытием
Арматура с эпоксидным покрытием представляет собой арматуру из углеродистой стали с эпоксидным покрытием. Он имеет такую же текстильную прочность, но в сто-тысячу раз более устойчив к коррозии. Это справедливо, если изготовители не повреждают арматуру во время обработки или установки.
Оцинкованная арматура
Оцинкованная арматура обеспечивает примерно в сорок раз большую коррозионную стойкость, чем стандартная арматура из углеродистой стали. Его покрытие гораздо более устойчиво к повреждениям, чем его эпоксидные собратья. Таким образом, оцинкованная арматура подходит для применений, где производители не могут обеспечить деликатное обращение.
Полимер, армированный стекловолокном (GFRP)
Этот вариант композита не допускает изгиба в полевых условиях. Тем не менее, он также не подвергается коррозии. Этот очень дорогой вариант также предлагает очень легкий вес. Таким образом, его использование ограничено специализированными приложениями.
Арматурный стержень из нержавеющей стали
Арматурный стержень из нержавеющей стали является самым дорогим из доступных арматурных стержней и функционально обеспечивает выдающийся набор физических характеристик. Он обладает высокой устойчивостью к коррозии, не имеет покрытия, которое может быть повреждено, а также может выдерживать изгиб в полевых условиях. Высокая стоимость арматуры из нержавеющей стали обычно не позволяет использовать ее в большинстве случаев.
Зачем добавлять арматуру с дюбелями в существующий бетон?
Арматура позволяет правильно распределять тяжелые нагрузки. Например, дорожное покрытие, которое обслуживает большегрузные автомобили, такие как стоянка для грузовиков, может испытывать дополнительные нагрузки на бетонную плиту, повреждая ее. Арматура с дюбелями позволяет бетону распределять нагрузку на соседнюю бетонную плиту. Эти дюбели особенно помогают, когда движение движется от одного конца плиты к началу другого.
Предоставлено: Инспекция строительных проектов
Планирование расположения дюбелей
Надлежащее расстояние и выравнивание дюбелей обеспечивают надлежащую передачу нагрузки. Схема арматурного стержня с дюбелями правильно работает только при сбалансированном расстоянии. Штифт всегда следует располагать посередине бетонной поверхности вертикально.
Конкретные указания могут различаться в зависимости от области применения, но, как правило, установщики размещают арматурные стержни на расстоянии 12 дюймов друг от друга. Более близкое размещение дюбелей может привести к перенапряжению бетонных плит и их повреждению. В большинстве проектов модернизации требуется добавление дюбелей в колесные дорожки, чтобы уменьшить количество пазов, которые установки должны прорезать в существующем бетоне.
Правильно расположенные арматурные стержни позволяют бетону изгибаться в соответствии с требованиями. В противном случае бетонные покрытия могут показаться немного жесткими. Это также помогает поддерживать необходимую связь с дорожным покрытием и позволяет нескольким бетонным плитам работать как единое целое для максимальной прочности.
Процесс заделки арматурного стержня в существующий бетон
Сверление арматурного стержня в существующий бетон требует преднамеренных шагов. Хотя точные шаги различаются в зависимости от приложения, общая процедура верна:
- Убедитесь, что запланированные просверленные отверстия соответствуют рекомендациям производителя эпоксидной смолы и требуемому диаметру арматурного стержня.
- Просверлите отверстия сверху или сбоку бетона в зависимости от места планируемой пристройки.
- Убедитесь, что размеры отверстий подходят.
- Осмотрите просверленные отверстия и убедитесь, что в них нет мусора.
- Залейте арматуру в отверстие эпоксидной смолой.
- Залейте новый бетон в соответствии со спецификацией.
Предоставлено: Quora
Для большой установки строители могут использовать специализированные машины, которые сверлят несколько отверстий одновременно. Для жестких покрытий подрядчики могут отказаться от эпоксидной смолы и нанести смазку на арматурный стержень. Кроме того, подрядчики могут предоставить небольшие дополнительные площади для передвижения.
Новая термоусадочная плита и арматура на дюбелях сдерживают эту усадку. Таким образом, дюбели, размещенные в углах или ближе к концу тротуара, могут привести к образованию трещин.
В качестве последнего шага установщики могут выполнить алмазную шлифовку, чтобы обеспечить ровную поверхность.
В большинстве случаев добавление арматуры с дюбелями в существующий бетон происходит во время проекта расширения. Тем не менее, это также может потребоваться в рамках необходимого ремонта. Независимо от причины, надлежащее планирование, спецификация и исполнение обеспечивают долгосрочный и безопасный строительный проект.
Процедуры нанесения анкерных болтов, дюбелей и арматуры с эпоксидной смолой
Руководство по нанесению эпоксидной смолы
Наиболее важными аспектами при использовании эпоксидных смол являются подготовка поверхности и смешивание материалов. Другие факторы включают правильную технику нанесения и влияние температуры на смешивание, нанесение и отверждение материала.
Информация в техническом паспорте отдельных продуктов Prime Resins поможет вам выбрать правильный продукт для конкретного применения. Эти инструкции дополняют эту информацию и содержат более подробную информацию, чтобы помочь составителям спецификаций и специалистам по нанесению.
При правильном использовании эпоксидные смолы являются превосходным продуктом для ремонта и консервации конструкционного бетона; однако есть приложения, в которых подходят другие материалы. Если вы не уверены, какой продукт выбрать , позвоните своему техническому консультанту или по основному номеру 800-321-7212 .
Практическое руководство: анкеровка болтов, дюбелей и арматуры с помощью эпоксидной смолы
Эпоксидная смола может использоваться для анкеровки болтов, дюбелей и арматурных стержней, т. е. арматуры, в бетон и кирпичную кладку. Эти системы обладают высокой прочностью сцепления, прочностью на растяжение и сжатие и нечувствительны к влаге после отверждения.
Правильный выбор продукта
Используйте Prime Bond 3000 или Prime Bond 3100 для приготовления жидкого раствора для горизонтальных работ.
Используйте Prime Bond 3900 LPL для горизонтальных применений, где требуется длительный срок жизнеспособности. №
Используйте Prime Gel 2100 или Prime Gel 2000 для приготовления раствора без провисания для вертикальных и потолочных работ.
Процедуры подачи заявок
Обязательно используйте надлежащие средства индивидуальной защиты, как указано в OSHA или соответствующем органе по охране труда в вашем регионе. Обратитесь к паспорту безопасности конкретного продукта, который вы используете, для получения информации о безопасности, первой помощи и очистке.
A. Размеры отверстия
Кольцевое пространство между анкером и отверстием должно быть как можно меньше, но при этом обеспечивать простоту установки. Рекомендации по глубине заделки:
1- Если основание имеет прочность на сжатие 3000 фунтов на квадратный дюйм и выше или анкерные болты имеют резьбу, минимальная глубина в 10 раз превышает диаметр болта.
2- Если основание имеет прочность на сжатие менее 3000 фунтов на квадратный дюйм или при заливке гладких болтов, минимальная глубина заделки должна быть не менее 15-кратного диаметра болта.
B. Подготовка поверхности
Болты, дюбели или арматура должны быть чистыми, сухими и обезжиренными.
Сухое сверление: пропылесосьте или продуйте отверстие безмасляным сжатым воздухом.
Мокрое сверление: промойте отверстие чистой водой, чтобы удалить остатки бурового раствора. Удалите стоячую воду. Желательно, чтобы отверстия высохли.
C. Смешивание
Для облегчения смешивания и обработки эпоксидная смола и заполнитель должны быть выдержаны до 70°F (21°C). Перемешайте каждый компонент отдельно, соскребая со стенок и дна емкости. Смешайте оба компонента вместе и полностью перемешайте с помощью низкоскоростной дрели со скоростью не более 600 об/мин в течение 2-3 минут. Добавьте чистый, сухой кварцевый песок 30-50 меш, как указано, и тщательно перемешайте.
Соотношения и выходы
Поверхность | Эпоксидная смола | Макс. Амт. Кварцевый песок 30-50 меш | Прибл. Выход |
Горизонтальный | Prime Bond 3000 или Prime Bond 3100 | 2 части по объему | 508 кубических дюймов |
Прайм Бонд 3900 LPL | 3 части по объему | 646 кубических дюймов | |
Вертикальный/накладной | Prime Gel 2000 или Prime Gel 2100 | 1 объемная часть | 369 кубических дюймов |
D. Установка
Для горизонтальных поверхностей допустимы два метода.
1- Залейте эпоксидную смолу в отверстие и вставьте болт, дюбель или арматуру и работайте вверх и вниз. Слегка постучите, чтобы обеспечить полное встраивание.
2- Вставьте болт, дюбель или арматуру в просверленное отверстие и залейте вокруг него эпоксидным раствором. При необходимости используйте шаблон или клинья, чтобы зафиксировать положение.
Для вертикальных и потолочных поверхностей :
Нанесите эпоксидный раствор в просверленное отверстие с помощью ручного или механического пистолета для герметика с наконечником большого диаметра и полиэтиленовой удлинительной емкостью. Вставьте болт, дюбель или арматурный стержень и работайте взад-вперед, чтобы обеспечить полное закрепление. Установите на место с помощью шаблона или клиньев, если это необходимо.
E. Отверждение
Время отверждения зависит от температуры подложки.
