Длительная безаварийная эксплуатация жилого дома зависит от качества фундамента. Поэтому при его устройстве необходимо тщательно выполнять требования проектной документации. При этом особое внимание надо обратить на армирование несущих элементов фундамента.

Если оно выполнено неправильно или полностью отсутствует, то возникнет неравномерная осадка дома и в стенах могут появиться трещины. Они будут постепенно расширяться, что приведет к разрушению несущих конструкций.

Какие бывают фундаменты для дома

Существует несколько разновидностей фундаментов для жилых домов, которые армируются по-разному в зависимости от этажности здания, несущей способности грунтов, состояния рельефа:

1. Ленточные. Используются для строительства жилых домов высотой до пяти этажей на плотных грунтах;
2. Свайные буронабивные. Применяются для возведения малоэтажных строений на просадочных грунтах с высоким уровнем грунтовых вод;
3. Плитные. Считаются самыми прочными и предназначены для высотного строительства на любых грунтах, кроме переувлажненных.

Каждый тип фундаментов армируется по-разному, для чего используется арматура разного класса.

Разновидности арматуры

При выборе способа армирования необходимо учитывать следующие характеристики арматурной стали:

1. Внешний вид;
2. Класс арматуры;
3. Марка стали.

В строительстве используются следующие разновидности арматуры:

1. Горячекатаная. Обозначается буквой А. Имеет гладкую и рифленую поверхность;
2. Холоднодеформированная высокопрочная. Обозначается буквами Вр. Имеет слегка деформированную поверхность;
3. Канатная. Обозначается буквой К. Состоит из пучка тонких стальных проволочек.

Армирование ленточных фундаментов

Этот тип основания является наиболее распространенным, так как стоит дешевле плитного и позволяет смонтировать цокольный этаж. Ленточные фундаменты меньше подвержены изгибам, деформации поэтому армируются с учетом нагрузок, размеров дома. Бетонируются ниже уровня промерзания грунтов.

Для армирования подошвы используются сетки из рабочей арматуры класса АΙΙ-ΙΙΙ Ø 12-14 мм, распределительной класса АΙ Ø 6 мм. Стены фундамента армируются каркасами. Для этого используется рабочая арматура 10 мм АΙΙΙ, распределительная 5-6 мм АΙ.

Каркасы и сетки собираются из прутков, хомутов, которые соединяются между собой вязальной проволокой. Они устанавливаются в деревянную извлекаемую или шиферную неизвлекаемую опалубку. При этом важно создать с помощью фиксаторов защитный слой из бетона, который предохраняет арматуру от коррозии.

Количество прутков в каркасах зависит от величины нагрузок, которые будет испытывать фундамент. Определяется расчетным путем при проектировании с учетом несущей способности грунтов. Общее количество арматуры в ленточных фундаментах должно составлять не менее 25-30 кг/м³.

Армирование свайных фундаментов

Для этого в пробуренные скважины глубиной до 4-5 метров опускают круглые каркасы, состоящие из рабочей арматуры Ø 12-14 мм класса АΙΙ-ΙΙΙ, распределительной Ø6 мм класса АΙ. При этом особое внимание уделяется созданию защитного слоя толщиной не менее 5 мм, так как сваи подвергаются агрессивному воздействию грунтовых вод.

Скважины пробуриваются до плотного грунта и после установки каркасов, заполняются бетоном М300. После твердения оголовки свай соединяются монолитным ростверком. Он армируется каркасами из арматуры АΙΙ-ΙΙΙ Ø14-16 мм АΙ Ø 6 мм. В местах стыковки рабочая арматура каркасов соединяется между собой электросваркой с длиной шва не менее 10 Ø.

Армирование плитных фундаментов

Такие конструкции должны выдержать значительные нагрузки от высотных домов. Поэтому армируются пространственным каркасом, состоящим из двух сеток, которые разделены между собой на определенное расстояние с помощью специальных фиксаторов. Сетки состоят только из рабочей арматуры класса АΙΙΙ Ø 16-18 мм.

Стержни располагаются перпендикулярно друг к другу и соединяются вязальной проволокой в шахматном порядке. Сам фундамент состоит из дренирующего слоя толщиной 0,5 м, бетонной подготовки 20 см и армированной плиты 30-40 см в зависимости от высоты дома и состояния грунтов.

Другие типы фундаментов

Если возникла необходимость в холодное время года срочно смонтировать ленточный фундамент, то можно купить фундаментные блоки вместе с подушками. Они монтируются с колес в готовые траншеи на основание из песка толщиной 10-15 см.

Такой фундамент можно смонтировать за несколько дней. Блоки соединяются между собой раствором из пескобетона М300. Верхняя часть такой конструкции обвязывается монолитным железобетонным поясом из арматуры класса АΙΙ Ø12-14 мм и АΙ Ø6 мм.

Общие рекомендации

При сборке каркасов важно соблюдать все требования проектной документации, особенно что касается расположения арматурных стержней, хомутов в пространстве. Замену прутков на другие диаметры и классы может осуществить или согласовать только разработчик проекта.

Просмотров:
28

« Для чего нужна отмостка вокруг дома
| Варианты отделки фасада загородного дома »

Диаметр арматуры для ленточного фундамента под одно- и двухэтажный дом

Армирование является обязательным этапом возведения ленточного фундамента, металлический каркас обеспечивает нужную прочность. Пояса закладываются как минимум в два слоя, нижний компенсирует нагрузки на изгиб и снижает риск подвижек при морозном пучении грунта, верхний принимает на себя вес постройки. Несмотря на всю экономичность ленточных типов оснований, расход арматуры при их обустройстве все равно высокий, для снижения затрат ее советуют покупать оптом. Расчет необходимого количества проводится на стадии проектирования, его главная цель – подбор правильного сечения продольных, поперечных и вертикальных прутьев и определение их суммарного метража и веса.

Оглавление:

1. Как подобрать диаметр прутьев?
2. Технология усиления фундамента
3. Расчет для ленточного основания
4. Способы вязки

Рекомендации по выбору диаметра арматуры

Для вязки каркаса используются стержни с гладким и периодическим профилем, вторая разновидность является единственно приемлемой для продольных элементов, первая подходит только в качестве монтажной. При выборе диаметра учитывается назначение и вес постройки, минимум составляет, в мм:

• 10 – для легких построек типа летней кухни или бани.
• 12 – для продольной арматуры ленточных оснований стандартных жилых построек.
• 14 и выше – при закладке фундамента под кирпичный дом (или здание из камня) свыше 1 этажа.
• 16 – при возведении домов на сложных грунтах или этажности выше 2. Требуемый тип профиля во всех вышеперечисленных случаях – рифленый или ребристый.
• 6-10 – рекомендуемый интервал для монтажной арматуры (вертикальных и поперечных). Допускается использование гладкого профиля.

Применение прутьев с большим диаметром экономически нецелесообразно, с меньшим – не допускается нормами СНиП. Минимальное соотношение арматуры (продольной) для ленточного фундамента составляет 0,1 % от площади сечения бетонного монолита. Для основ высотой в 1 метр и шириной в 40 см это значение равняется 4 см2, чему вполне соответствует схема из 4 стержней диаметром в 12 мм. Превышать эту норму можно, уменьшать – нельзя ни в каких случаях. Сечение одного стержня находится по стандартной формуле S=π·R2. Требования к проволоке для вязки, поперечным и вертикальным элементам мягче, нагрузка на них меньше в разы, их основная цель – поддержка каркаса.

Число располагаемых продольных прутьев зависит от ширины ленточного фундамента, в индивидуальном строительстве распространены два варианта: с четырьмя и шестью стержнями. Вторая система актуальна при превышении размеров монолита свыше 50 см. Это обусловлено основными требованиями к размещению арматуры, согласно СНиП 52-101-2003: расстояние между продольными линиями не должно превышать 40 см; рекомендуемый промежуток между элементом металлического каркаса и краем бетона – 5-7 см.

Утапливать стержни в центр нельзя, равно как и допускать их расположения вблизи грунта из-за возрастания риска коррозии. Добавочный прут крепят ровно посередине, расстояние между нижним и верхним поясом варьируется в пределах 60-80 см, такая схема идеально подходит для фундамента одноэтажного дома высотой не более 1 м. Поперечные и вертикальные стержни перекрещивают между собой в одном узле, интервал размещения составляет от 30 до 80 см, для удобства расчета его часто принимают равным 50.

Особого внимания требуют углы, на участках перераспределения напряжения каркас усиливается загнутыми прутьями. Рекомендуемые схемы включают анкеровку Г-образными или П-образными элементами, или загиб продольного ряда. Поддерживающая арматура укладывается в верхнем поясе, минимальная длина одной стороны – 50 см. Также на этих участках сокращается интервал размещения продольных прутов, шаг для фундаментов стандартного сечения – 25 см. Выполнение этих условий актуально даже при строительстве легких построек типа бани, обычной связки проволокой в углах недостаточно.

Расчет арматуры для ленточного фундамента

Исходными данными являются геометрические размеры будущей основы. Расчет проводится на стадии проектирования дома, одновременно с составлением схемы расположения прутьев. Процесс начинается с выбора диаметра, для ленточного типа фундамента допускается использование разного типа метизов для продольных (основных) рядов и вертикальных с поперечными. Закладываемый минимум для горизонтальных несущих стержней – 12 мм, исключение делается для легких построек типа бани (но не менее 10 мм). Применяется арматура одинакового сечения с одной маркой стали, при избытке допускается укладка изделий с большим диаметром для формирования нижнего ряда.

Зная величину периметра ленты и число прутьев, на первый взгляд, найти общий метраж легко. Но расчет усложняется из-за необходимости использования цельной арматуры. В идеале продольные пруты неразрывны, при связке двух отрезков короче, чем длина стены, допустимый минимум запаса составляет 30 см. Загнутые элементы для усиления углов не уступают в диаметре, их общий метраж зависит от числа поворотов, в расчет включают участки соприкосновения с внутренними несущими стенами.

Требуемая длина для поперечных и вертикальных стержней также рассчитывается согласно выбранной схеме. Самый простой путь – подсчитать метраж на один стык и умножить его на число узлов. Даже при условии соединения каркаса сваркой арматура для фундамента не режется в обрез, учет нахлестов и запусков обязателен. Точно учесть величину выступающих отрезков невозможно, для упрощения расчета их принимают равными 10 % от общего метража монтажных прутьев.

Найти суммарную длину металлопроката для ленточного фундамента недостаточно, цены на эти изделия чаще указываются для одной тонны. Вес у стержней разного диаметра отличается, величина относится к регламентированной, перерасчет провести легко. Продукция приобретается с запасом, излишки допустимы, недостача – нет.

Нюансы вязки арматуры

Сварочное соединение для каркасов ленточных фундаментов не подходит: помимо увеличения затрат оно не обеспечивает достаточную надежность, стыки со временем подвергаются коррозии. Единственно возможным способом фиксации считается обвязка пластиковыми хомутами или стальной проволокой. Ее расчет несложный: число узлов умножают на длину отрезка, требуемого для обхвата прутьев и закрутки концов (обычно это 30-50 см), полученный метраж переводится в кг.

Рекомендуемое сечение проволоки при диаметре арматуры от 12 мм варьируется в пределах 1,2-1,4 мм. Для вязки используются крючок и плоскогубцы или специальный пистолет (дорогой инструмент, но оправданный при больших объемах работ).

Какая арматура нужна для монолитной плиты фундамента 1 этажного дома?

Грамотное армирование монолитной ж/б плиты

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Армирование монолитной плиты — это сложная и ответственная задача. Конструктивный элемент воспринимает серьезные изгибающие нагрузки, с которыми бетону не справится. По этой причине при заливке монтируют арматурные каркасы, которые усиливают плиту и не дают ей разрушаться под нагрузкой.

Как правильно армировать конструкцию? При выполнении задачи нужно соблюдать несколько правил. При строительстве частного дома обычно не разрабатывают подробный рабочий проект и не делают сложных расчетов. Из-за небольших нагрузок считаю, что достаточно соблюсти минимальные требования, которые представлены в нормативных документах. Также опытные строители могут заложить арматуру по примеру уже сделанных объектов.

Плита в здании может быть двух типов:

В общем случае армирование плиты перекрытия и фундаментной не имеет критических отличий. Но важно знать, что в первом случае потребуются стержни большего диаметра. Это вызвано тем, что под элементом фундамента есть упругое основание — земля, которое берет на себя часть нагрузок. А вот схема армирования плиты перекрытия не предполагает дополнительного усиления.

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага. При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза.

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм.
При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Армирование монолитной плиты перекрытия

Расчет арматуры для плиты перекрытия в частном строительстве выполняется редко. Это достаточно сложная процедура, выполнить которую сможет не каждый инженер. Чтобы заармировать плиту перекрытия, нужно учесть ее конструкцию. Она бывает следующих типов:

Последний вариант рекомендуется при выполнении работ самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, за счет использования металлического листа повышается несущая способность конструкции. Самая низкая вероятность ошибок достигается при изготовлении перекрытия по профлисту. Стоит отметить, что оно является одним из вариантов ребристой плиты.

Перекрытие с ребрами залить непрофессионалу может быть проблематично. Но такой вариант позволяет существенно сократить расход бетона. Конструкция в этом случае подразумевает наличие усиленных ребер и участков между ними.

Еще одни вариант — изготовит сплошную плиту перекрытия. В этом случае армирование и технология похожи на процесс изготовления плитного фундамента. Основное отличие — класс используемого бетона. Для монолитного перекрытия он не может быть ниже В25.

Стоит рассмотреть несколько вариантов армирования.

Перекрытие по профлисту

В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:

• рабочие стержни в ребрах;
• сетка в верхней части.

Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.

В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.

Сплошная плита

Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм. В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400 мм или более. Шаг дополнительных прутов принимают таким же, как шаг основных.

В местах опирания нужно тоже предусмотреть дополнительное армирование. Но располагают его в верхней части. Также по торцам плиты нужны П-образные хомуты, такие же как в фундаментной плите.

Пример армирования плиты перекрытия

Расчет армирования плиты перекрытия по весу для каждого диаметра стоит выполнить до закупки материала. Это позволит избежать перерасхода средств. К полученной цифре прибавляют запас на неучтенные расходы, примерно 5%.

Вязка арматуры монолитной плиты

Для соединения элементов каркаса между собой пользуются двумя способами: сварка и связывание. Лучше вязать арматуру для монолитной плиты, поскольку сварка в условиях строительной площадки может привести к ослаблению конструкции.

Для выполнения работ используют отожженную проволоку, диаметром от 1 до 1,4 мм. Длину заготовок обычно принимают равной 20 см. Существует два типа инструмента для вязания каркасов:

Второй вариант существенно ускорят процесс, снижает трудоемкость. Но для возведения дома своими руками большую популярность получил крючок. Для выполнения задачи рекомендуется заранее подготовить специальный шаблон по типу верстака. В качестве заготовки используют деревянную доску шириной от 30 до 50 мм и длинной до 3 м. На ней делают отверстия и углубления, которые соответствуют необходимому расположению арматурных прутов.

Какую арматуру использовать для фундамента дома

Для заливки фундамента в современных домах применяется железобетон, представляющий собой бетон, укрепленный арматурным каркасом. При правильном подборе и расчете материалов удается получить действительно прочное и надежное основание.

Арматура каких типов может быть использована при заливке фундамента

Ни для кого не секрет, что фундамент заливается из цементного состава – бетона. И несмотря на высокую долговечность и прочность данного материала, он является весьма хрупким, а потому для его упрочнения используется специальная арматура для фундамента дома.

Если ранее при заливке фундаментов использовались исключительно металлические прутки, то сегодня это далеко не единственный вариант. В качестве укрепления фундаментной подошвы в наши дни используется два вида арматуры:

· Металлическая арматура для фундамента. Классический вид арматуры, представляющий собой прутья, изготовленные из стали. Их самым распространенным вариантом являются стержни с круглым сечением. Чтобы улучшить прочностные характеристики таких прутков, на их поверхность наносится винтовая ребристая поверхность.

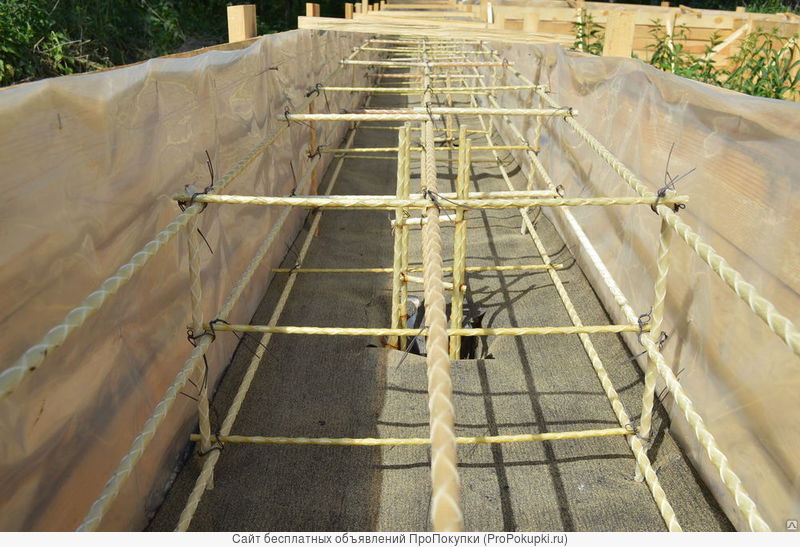

· Относительно недавно стали изготавливать арматуру из стеклопластика. Несмотря на то, что изобретение композитных прутков относится к 70-м годам прошлого века, активно использоваться они стали лишь в последние годы. И сегодня такие изделия отличаются постепенным вытеснением своих металлических аналогов. Их изготавливают из высокопрочного стеклопластика, что обеспечивает основные преимущества таких прутков, заключающиеся в надежной коррозионной стойкости.

Какой вид арматуры лучше

С появлением стеклопластикового аналога многие люди стали задаваться вопросом: какая арматура для фундамента лучше? На самом деле, идеального варианта пока еще не изобрели, а потому однозначно ответить на этот вопрос не представляется возможным: оба вида прутков имеют свои недостатки. И одним из основных минусов стеклопластиковой арматуры является относительно недавнее начало ее применения. Поэтому пока сложно говорить о ее прочности и долговечности.

Решая, какую выбрать арматуру для фундамента, необходимо в первую очередь обратить внимание на диаметр прутков:

1. Для металлических вариантов сечение может составлять в пределах 5-32 мм;

2. Стеклопластиковые прутки обычно изготавливаются в диаметре 4-20 мм.

Для обеспечения сооружению необходимых прочностных характеристик следует подобрать правильный диаметр арматурных прутьев. При этом нужно учесть размеры и вес здания, тип фундамента, наличие сезонных деформаций, тип грунта и т. д.

Для частного строительства чаще всего выбирается стальная арматура для фундамента дома, диаметром 10-16 мм. Такие прутки обладают достаточной прочностью, чтобы выдержать нагрузку, оказываемую зданием в один-два этажа.

Металлические прутки могут иметь как гладкую, так и ребристую поверхность. Стержни первого типа используются чаще всего в роли соединительных перемычек, а потому они не испытывают основные нагрузки от здания. Ребристые варианты предназначены для зон, в которых присутствуют растягивающие нагрузки.

Также при выборе арматуры следует учитывать и разницу в марке стали. К примеру, прутки могут быть изготовлены из низколегированной или углеродистой стали.

Варианты сборки металлического каркаса

Арматурные прутья используются не по отдельности, а из них формируется общая конструкция – каркас, обеспечивающий дополнительную прочность бетона. Такой каркас подлежит сборке, после чего устанавливается в опалубку. Процесс сборки может предусматривать различные варианты:

1. Точечная сварка. Этот вариант используется при промышленном строительстве, позволяя быстро и надежно скреплять прутья в общую конструкцию. Но у данной методики присутствуют свои нюансы. К примеру, сварке подлежат лишь те стержни, у которых имеется маркировка «С». Помимо этого, сварка обеспечивает жесткий тип скрепления, что является недостатком конструкции, поскольку при постоянных нагрузках необходимы незначительные люфты в соединениях, которые будут сглаживать деформацию. При сварке это исключается, к тому же, первоначальная прочность прутков также несколько снижается.

2. Избежать вышеописанных недостатков позволяет технология вязки. Такое армирование фундамента арматурой предполагает использование специально предназначенной вязальной проволоки. Посредством нее создаются специальные петли, которые закручиваются на пересечении стержней. В отличие от первого варианта, такой каркас получается с люфтом, что является лучшим вариантом. К тому же, такие прутки не теряют прочностных характеристик. Изготавливать подобные каркасы можно не только из металлических, но и из стеклопластиковых стержней.

Как армируется фундамент

Технология укладки прутьев зависит от того, какой тип фундамента был выбран изначально. Поэтому схема для каждого вида может быть различной. Рассмотрим более подробно какую выбрать арматуру для фундамента различных типов и какие конструкции каркаса следует использовать в каждом конкретном случае.

Особенности арматуры для ленточных оснований

Это наиболее популярный тип основания, поскольку стоимость ленточного фундамента является ниже плитного, но при этом он позволяет обустроить цокольный этаж. Ленточный фундамент должен быть рассчитан таким образом, чтобы его высота значительно превышала длину. В сравнении с плитами лента является менее подверженной изгибам и деформациям, а потому прутья для ленточного фундамента можно выбирать с меньшим сечением. Обычно арматура для ленточного фундамента используется с сечением в 10-12 миллиметров.

Независимо от того, какой высоты будет лента, ее обустройство осуществляется с использованием двух армирующих поясов. При этом размещать каркас необходимо на расстоянии около 50 мм от поверхности бетона. Это позволит арматуре принять на себя максимальную нагрузку, появляющуюся при деформациях основания.

Поскольку вертикальные стержни и поперечины нагрузки не несут, а необходимы лишь для скрепления конструкции, то для них может использоваться более тонкая арматура с гладкой поверхностью.

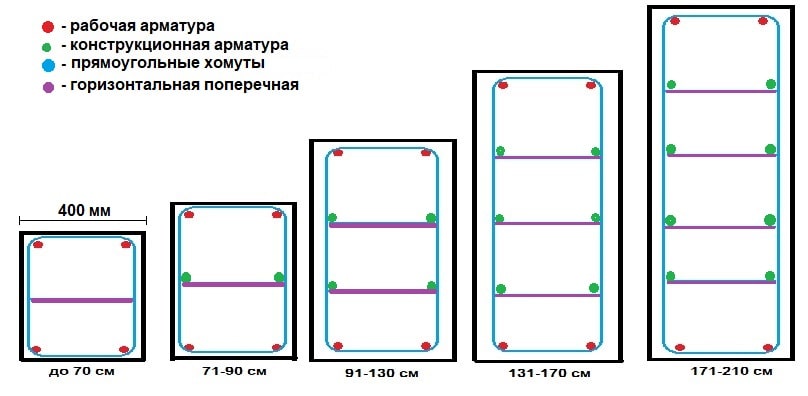

Если лента имеет в ширину 400 мм, то достаточно будет установить два продольных прута сверху и столько же снизу по всей поверхности ленты. Если же речь идет о слабых почвах с большой подвижностью, то в таких случаях арматура для ленточных фундаментов должна использоваться в большем количестве, в среднем 3-4 прутка.

Армирование плитного фундамента

Строительство плитного фундамента – это наиболее дорогостоящий вариант, поскольку он предусматривает наибольшее количество стройматериалов. В то же время, именно плитный фундамент является наиболее прочным и надежным вариантом.

В данном случае используются стержни, имеющие диаметр 12-16 мм и ребристую поверхность. Окончательный диаметр выбирается, исходя из мощности здания и типа грунта, на котором оно будет построено. Следует помнить, что чем в более тяжелых условиях проходит строительство, тем толще должны быть стержни.

Процесс армирования предусматривает укладку двух стальных поясов, созданных посредством скрепления арматурных стержней под прямым углом. Таким образом получается ячеистая конструкция, каждая клетка которой имеет размер 20 см.

Свайный фундамент

Свайный фундамент цена которого является наиболее приемлемой, является отличным решением для каркасно-щитовых домов, одноэтажных построек и домов с мансардой. Для изготовления столбчатых оснований обычно используются пруты, диаметром 10-12 мм. При этом их поверхность должна быть ребристой. В качестве горизонтальных перемычек можно использовать прутки, толщиной 4-6 мм. На них не будет приходиться давления, они необходимы лишь для того, чтобы создать единую конструкцию каркаса.

В зависимости от диаметра столба, каркас может предполагать использование 2-4 прутьев. В некоторых случаях количество стержней может быть увеличено. По длине они должны строго соответствовать высоте самого столба. Прутья следует располагать таким образом, чтобы они находились не ближе 5 см к стенке сваи.

Какое количество арматуры необходимо для создания надежного фундамента

Прежде, чем начать армирование фундамента арматурой, необходимо закупить ее в нужном количестве. И каждый вид основания требует определенного количества данного стройматериала. Все правила подсчета прописаны в соответствующих нормативных документах.

Так, для ленточных оснований по нормам СНиП относительное содержание несущих продольных стержней должно превышать 0,1% от общей площади сечения всей железобетонной конструкции. Говоря простым языком, здесь сопоставляется площадь ленты и общая площадь сечения стержней.

Для определения количества арматуры для плитных оснований используются те же нормы расчета. Лучше всего доверить эту работу профессионалам, ведь при недостаточной прочности фундамента под угрозой находится все здание.
