Какая используется арматура для ленточного фундамента: Арматура для ленточного фундамента

Арматура для ленточного фундамента | Компания «АСТИМ»

Для ленточного фундамента можно взять арматуру меньшего диаметра, чем для плитного. Это связано с тем, что ленточный фундамент более устойчив к продольным и поперечным нагрузкам. Если в возводимом строении этажность невысокая и выполняется оно из легких материалов, то самые популярными размерами являются арматура 10 мм. и 12 мм. диаметра. Реже строители берут арматуру 14 мм.

Если этажей больше двух или предполагается высокая нагрузка от возводимого строения на фундамент, то предпочтительнее брать арматуру 16 и 18 мм. Для более крепкого сцепления
с бетоном используют ребристую арматуру А3 класса.

Для вертикальной и поперечной связки используется арматура диаметром от 6 до 10 мм. класса А1. Причем, в случае размера каркаса выше 800 мм. используется арматура диаметром от 8мм.

Если у вас возникли сложности при выборе арматуры для фундамента, обратитесь к нашим специалистам или ознакомиться с соответствующими пособиями по проектированию.

Рассмотрим пример расчета необходимого количества арматуры.

Возьмем условные вводные по возводимому строению:

Рассчитываем общую длину армирования:

(12х2)+(8-4×0,5)х4=48 м.

Расчет площади сечения считается еще проще: 0,8м. х 0,5м. = 4000 кв. см. В ленточном фундаменте содержание армирующих элементов должно составлять 0,001% от площади его сечения. Считаем суммарную минимальную площадь сечения арматуры 4000х0,001=4 кв. см.
Чтобы нагрузка распределялась равномерно, обязательно делаем два армированных пояса по два прута в каждом. Учитывая, что длина любой из сторон строения превышает 3 метра, мы должны использовать арматуру с сечением не менее 12 мм.
Общую протяженность армирования умножаем на суммарное количество прутов в обоих поясах: 48х4=192 м. Не стоит забывать, что пруты арматуры должны быть соединены между собой внахлест. Длина соединяемых концов арматуры высчитывается путем умножения диаметра арматурного прута на 30. В нашем примере это выглядит так: 12х30=360мм.

В ленточном фундаменте содержание армирующих элементов должно составлять 0,001% от площади его сечения.

Чтобы учесть этот запуск, можно

выбрать один из вариантов:

Воспользовавшись вторым способом мы получаем округленно 221 м. продольной арматуры.
Для связки прутов между собой мы используем проволоку, количество которой рассчитываем так: если длина одного прута составляет 11,7 м., а на одно соединение уходит 0,3 м., то мы получаем следующий расчет (221/11,7)х0,3=5,6 м. проволоки. Если длинна прута составляет 6 м., то (221/6)х0,3=11,05 м.
Лучше всего взять с запасом в виде добавочных 20%.
Расчет шага вертикальной и поперечной арматуры мы учитываем исходя из размеров строения и берем в нашем случае частоту установки через каждые 0,2 м. А так же добавляем запуск для вертикальной арматуры примерно в 10 см. — это делается для того, чтобы арматурный каркас был надежно зафиксирован за счет частичного утопления запуска в грунт. Немаловажно так же учесть, что арматурный прут внутри фундамента должен располагаться на 5 см. глубже его краев по бокам и сверху.
Итак, считаем длину и высоту одного «прямоугольника» поперечной и вертикальной арматуры:
(50-5-5)х2=80см.=0,8м. (поперечная) и (80-5-5+10)х2=160см.=1,6м (вертикальная). Получается, что на 1 метр фундамента мы устанавливаем пять шагов вертикальных и поперечных арматурных фиксаций: 5х0,8=4 м. и 5х1,6м.=8 м.
Для всего метража выходит следующее: 48х4=192м. для поперечного и 48х8=384м. для вертикального арматурного крепления.
Для крепления арматуры между собой традиционно используем проволоку, так как сварка ухудшает качество арматуры в месте скрепления. Для перевязывания стыков используем специальные вязальные крючки или аппаратуру.
Расчет необходимого количества проволоки производим так: на каждое соединение понадобится 0,3м. проволоки. Если количество соединений для каждого шага крепления равно четырем, а общее количество «прямоугольников» равно 240, то мы получаем: (0,3х4)х240=288 м.
Ирония заключается в том, что строители и архитекторы ведут просчеты в метрах, а продавцы и производители в тоннах. Поэтому для вашего удобства на нашем сайте есть калькулятор пересчета метров арматуры в тонны и обратно.
Дополнительная информация:
Ищете, где купить арматуру? Спешите в компанию «АСТИМ»!

Арматура для ленточных фундаментов — конструкция, выбор, полезные советы

Ленточные фундаменты с непрофессиональной точки зрения не нуждаются в каркасе. Но действительно надежное и прочное основание нельзя соорудить без арматуры. При этом, необходимо позаботится о том, чтобы стальные элементы были правильно установлены и обеспечивали прочность фундамента.

Ленточный фундамент один из самых распространенных. Этот тип отличается отличной несущей способностью, простотой и легкостью возведения. На практике используют два типа ленточных фундаментов — сборный из железобетонных блоков промышленного изготовления (чаще всего маркируемых как ФБС) и монолитный сооружаемый прямо на месте строительства. Для того чтобы основание было надежным и долговечным кроме качественной смеси его нужно усилить стальной конструкцией. Рассмотрим, что собой представляет арматура для ленточных фундаментов и как она правильно устраивается.

Для чего нужно армирование?

Бетонный камень отличается отличным сопротивлением на сжатие, но его стойкость при приложении нагрузок на разрыв гораздо скромнее. Сталь может принимать на себя на порядок большие нагрузки. Сочетание стали и бетона вообще уникально:

• Цементный камень защищает сталь от коррозии. Электрохимический потенциал портландцемента не позволяет окисляться (то есть ржаветь) арматуре.
• Железобетон лишен главной проблемы композитных материалов — разного коэффициента температурного расширения составляющих. Как это не удивительно сталь и цементный камень даже при резких перепадах температуры не теряют контакта из-за того что эта характеристика у них одинакова.

Но может возникнуть еще один вопрос — фундамент работает на сжатие, зачем усиливать его сопротивление на разрыв? Ответ прост — нагрузка от стен здания неравномерна, к тому же не всегда грунт имеет одинаковую несущую способность (он может просесть). Поэтому отдельные части ленточного фундамента могут работать не только на сжатие, но и на растяжение и изгиб (как балка). Арматура позволяет обеспечить его устойчивость при наложении таких усилий (поэтому монолитный фундамент всегда предпочтительнее сборного).

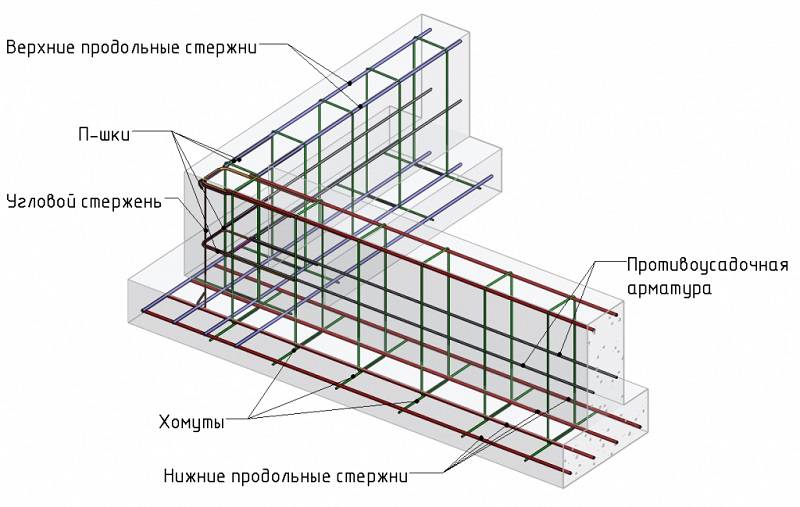

Как армируется фундамент?

Все определяет проект. Распределение нагрузок и их величина обычно определяется,  и с их учетом строятся схема армирования, выбор сечения и марки арматуры. Но (особенно для небольших строений) нужно рассчитывать условия работы фундамента, можно уложить сетку  (с запасом прочности конечно) без чертежей сэкономив средства. Но при этом нужно соблюсти следующие условия:

• Для фундамента не нужен каркас, армирование по всему объему производиться только в том случае если предполагаются особые нагрузки (например, от колонн) кроме простого воздействия веса стен. Сетка укладывается в нижней части конструкции. Хотя зачастую проводят укрепление по всей конструкции, когда это оправдывается расчетом.
• Для малоэтажного строительства нет необходимости использовать высокопрочную сталь, марка арматуры выше А-1 практически не используется (также как и бетон выше класса В 7,5).
• Обязательно обеспечить защитный слой бетона от арматуры до поверхности конструкции не менее 3-5 см. Для этого желательно использовать фиксаторы.

Как собрать армирование фундамента?

Армирование фундамента как уже понятно из всего вышесказанного, не требует особенных материалов и технологий. Виды арматуры, обычные для фундамента, это простая сетка обеспечивающая компенсацию напряжений в горизонтальной плоскости. Укладывают ее внизу конструкции (не забывая о защитном слое бетона). Можно использовать как катаную арматуру (обозначается А плюс римские цифры) так и волоченную (проволока обозначается В или при рифлении Вр). Сетка может быть как промышленная, изготовленная на предприятиях так и связанная на месте. При этом стоит учитывать только цены на материал. Об этом мало кто знает, но сварка не добавляет прочности каркасу железобетонных конструкций. Даже ответственные узлы собирают чаще всего простым связыванием стержней проволокой.

Как собрать арматуру для фундамента?

Это довольно несложный процесс. Достаточно уложить прокат или проволоку сеткой (предварительно нарезав) а затем скрепив сваркой или вязальной проволокой. При этом даже не обязательно фиксировать все узлы, можно пропускать в шахматном порядке, так как прочность конструкции все равно обеспечивает анкеровка в бетонном камне.

Шаг арматуры

У многих возникает вопрос — какой должен быт шаг арматуры (размер ячеек сетки). Наиболее правильно все определить расчетом, в противном случае, если проект отсутствует, нужно следовать следующим правилам:

• Шаг напрямую зависит от диаметра используемой арматуры — больше диаметр больше шаг, меньше — меньше шаг.
• Для того чтобы заполнитель не отсеивался на сетке нельзя брать размер ячеек менее 1,25-1,5 чем фракция самого крупного заполнителя.
• Если армирование предусматривается по всему объему и для уплотнения используется глубинный вибратор, то нужно обеспечить размер ячейки не меньше габаритов его рабочего органа.
• Для анкеровки (обеспечивающей сцепление арматуры с бетоном) нужно чтобы длина стержня или проволоки, находящейся в камне, была не менее 10-15 диаметров, желательно чтобы шаг арматуры был не меньше.
• В случае выбора способа монтажа не сварку, а вязку, расстояние между элементами каркаса должно быть таким, чтобы можно было выполнить эту операцию.

Полезный совет

Если предполагается каркас по всему объему ленточного фундамента, то нужно подумать и о коммуникациях. Чтобы в месте вывода канализации или водопровода не оказался стальной стержень, желательно еще на стадии омоноличивания подготовить отверстия и обводить вокруг них арматуру. Если схема подключения строения к сетям временно неизвестна, ничто не мешает оставить в цоколе резервные проемы, которые легко герметизировать в случае ненадобности.

Вопросы и ответы по теме

По материалу пока еще не задан ни один вопрос, у вас есть возможность сделать это первым

Ленточный фундамент или ленточный фундамент

Ленточный фундамент на сегодняшний день является наиболее популярным типом фундамента. Ленточный фундамент представляет собой полосу бетона, которая проходит под всеми несущими стенами, как следует из названия. Ширина полосы определяется допустимым несущим давлением грунта и строительной нагрузкой. Полоса должна быть достаточно длинной, чтобы опираться на твердую поверхность. Более слабые почвы и большие нагрузки потребуют более широких фундаментов для распределения веса по необходимой поверхности земли.

Качество почвы также определяет глубину. Например, на глинистых почвах фундамент должен быть заложен достаточно глубоко, чтобы на него не повлияли изменения объема, вызванные сезонным перемещением деревьев. Он должен быть достаточно глубоким в песке, гравии и некоторых илах, чтобы свести к минимуму движение морозного пучения.

Типы ленточного фундамента

По своим характеристикам ленточный фундамент может быть двух типов; они следующие:-

Глубокий ленточный фундамент

Наиболее распространенным типом фундамента является глубокий ленточный фундамент, который также является самым дешевым при условии подходящих грунтовых условий. Стены поддерживает железобетонная полоса. Траншея может быть любой глубины, но она должна быть не менее 40 дюймов в глубину и 24 дюйма в ширину. Бетон должен иметь минимальную глубину 9 дюймов.

Фундамент широкий ленточный

Фундамент широкий ленточный применяется на участках с грунтами с низкой несущей способностью. Обычный ленточный фундамент нельзя реализовать в грунтах низкого качества. Чрезмерное расширение и углубление конструкции для предотвращения сдвига стены экономически не оправдано.

Использование железобетона для строительства фундамента может быть подходящим решением. Арматурные стержни придают фундаменту свойство растяжения, позволяя всей конструкции выдерживать напряжения и сжатия.

Как определить, подходит ли ленточная основа?

Строительные нормы и правила для фундаментов установили несколько конкретных правил, касающихся пригодности ленточного фундамента. Правила следующие:-

1. При планировании любого строительного проекта учитывайте требуемую ширину полосы фундамента, как указано в строительных правилах.

2. Бетонный раствор должен обеспечивать совместимость с химическими веществами почвы.

3. Толщина бетонной полосы должна быть равна или больше внешней стороны расчетной стены, но не менее 6 дюймов.

4. Высота ступени не должна быть больше толщины фундамента.

5. Насколько он выглядывает за поверхность стены, фундаментная полоса будет расширяться, а дымоход образует сторону стены.

Подготовка перед Stip Foundation

Перед возведением ленточного фундамента необходимо провести некоторые приготовления; они следующие:-

1. Перед устройством ленточного фундамента после завершения траншей уложите на дно песчано-гравийную смешанную основу.

Чтобы узнать больше, посмотрите следующий видеоурок.

Источник видео: The Dynamic Engineers

2. Каркас ленточного фундамента необходимо делать из плановой деревянной доски толщиной около 50 мм. В момент построения каркаса кто-то должен следить за его вертикальностью. Средняя оценка каркаса над землей должна быть 12 дюймов. При сооружении ленточного фундамента необходимо подготовить небольшое основание.

3. Следующим этапом является армирование фундамента. Арматурные стержни могут быть как стальными, так и стеклопластиковыми. Следует использовать армирующие стальные стержни от 10 до 12 мм со специально разработанной вязальной проволокой, чтобы квадратные ячейки были равны максимум 16 мм. Постепенно укладывайте арматурные стержни в траншею и наблюдайте за ее вырезом с краев. Убедитесь, что оптимальная прокладка не должна превышать 50 мм.

Армирование фундамента » Какова функция армирования? — 2023

• Свойства бетона – зачем вообще армирование фундамента?
• Фундаменты, требующие армирования
  • Точечные фундаменты без армирования
  • Ленточные фундаменты с армированием или без
  • Предпочтительно строить фундаменты только с армированием
• Требования к армированию фундамента и трюки

Армирование фундамента очень важно для большинства фундаментов. Ниже вы узнаете, чем можно армировать фундамент и что еще нужно учитывать. Потому что есть отличия в армировании фундамента. Кроме того, не каждый фундамент обязательно получает армирование.

Свойства бетона – зачем вообще армирование фундамента?

Чтобы лучше понять, зачем нужна арматура или арматура для фундамента, сначала посмотрите требования и характеристики. Важнейшей задачей фундамента является воспринимать нагрузки от конструкции здания, распределять их и отводить в землю.

Не всегда нужно учитывать только полезные нагрузки. Для более крупных конструкций и тех, которые предлагают большую площадь, также необходимо учитывать ветровые нагрузки и другие механические воздействия. Поэтому нагрузки, которые должен воспринимать фундамент и выводить, иногда довольно велики.

В то же время свойства бетона показывают, что строительный материал имеет ограниченную прочность на растяжение и прочность на сжатие. Оба свойства могут быть усилены армированием. Тогда бетон не так быстро разрушается. Несущая способность бетона значительно возрастает.

Фундаменты, требующие усиления

Во-первых, необходимо провести различие между различными фундаментами. Наиболее важными тремя типами фундаментов являются:

• точечный фундамент
• ленточный фундамент
• фундаментная плита или плитный фундамент

Другие фундаменты, которые мы рассматриваем отдельно, это, например, колчанные фундаменты.

Точечный фундамент без армирования

Точечный фундамент обычно выполняется без армирования или усиления. Обычно это такие малые размеры, что прочность на сжатие и растяжение более чем достаточно высока.

Ленточные фундаменты с армированием или без него

Что-то еще выглядит уже с ленточным фундаментом. Хотя и ленточные фундаменты часто выполняются без армирования фундамента. Тем не менее, армирование здесь однозначно рекомендуется. Особенно при больших или длинных ленточных фундаментах. Потому что здесь прочность на сжатие с увеличением длины фундамента не так высока.

Фундаменты желательно возводить только с армированием фундамента

Плитный фундамент также часто выполняется без армирования. Но это не рекомендуется. Размеры просто настолько велики, что прочность на растяжение и сжатие значительно страдает. Если фундамент из плиты прослужит долго, армирование неизбежно. В частности, поскольку плитные фундаменты применяются в основном, когда на них сооружается конструкция или возникающие при этом нагрузки, как правило, выше.

Требования к армированию фундамента

Теперь требования предъявляются и к армированию. В случае фундаментов арматурная сталь в основном используется с армирующими стальными матами. Размеры матов таковы, что они не могут смотреть в сторону, вниз или вверх от бетона. Кроме того, несколько матов соединены друг с другом. Для этого поступаем так же, как и с дверным звонком из проволоки.

Вместо стальных матов можно также использовать в ленточном фундаменте Monierisen, так в принципе железные прутья (с профилированной поверхностью для лучшего сцепления). Монорельсовые утюги также используются при выглядывании из фундамента в определенных местах при соединении с кирпичной кладкой или столбами или монолитным бетоном.

Но даже в этом случае Moniereisen следует использовать только в том случае, если эта дополнительная работа будет выполнена как можно скорее. Потому что стоящая из бетона арматура особенно подвержена ржавчине, которая может продолжаться в арматуре фундамента в бетоне. Это значительно ослабляет стабильность и, следовательно, возможно статику.

Уплотнение бетона

По этой причине, среди прочего, бетон фундамента также необходимо уплотнить сразу после заливки. В дополнение к однородному бетону, предотвращение и удаление пустот также имеют решающее значение при уплотнении.

Пустоты — это лифты, поэтому пузыри. Если пузыри имеются непосредственно на арматуре фундамента, конструкционная сталь также имеет непосредственный контакт с кислородом. Способствует коррозии, что может существенно повлиять на долговечность и устойчивость фундамента.

Советы и рекомендации

После уплотнения фундамента бетон должен иметь достаточно времени для высыхания. Как правило, здесь можно запланировать 28 дней. Чем больше фундамент, тем дольше он затвердевает. Это также важно, чтобы арматура фундамента действительно прочно и качественно сидела в бетоне.

Изображение продукта: fetrinka / Shutterstock

❓ Что такое армирование фундамента?

👉 Армирование для бетона предусмотрено встраивание деформированных стальных стержней или сварной сетки в свежеуложенный бетон во время заливки . Целью армирования является придание бетону дополнительной прочности там, где это необходимо.

❓ Что такое железобетонный фундамент?

👉 Железобетон — это общий термин, обозначающий бетонный элемент (или плиту), который содержит стальную арматуру (обычно в виде стальных стержней) для повышения прочности конструкции . Материал, полученный в результате сочетания бетона и арматурных стержней, называется железобетоном (ЖБ).

❓ Что такое армирование фундамента?

👉 Фундаменты являются важной частью конструкции фундамента. Обычно они изготавливаются из бетона с арматурой , которая заливается в выкопанную траншею . Целью фундаментов является поддержка фундамента и предотвращение оседания. Фундаменты особенно важны в районах с проблемными почвами.

❓ Каковы 3 самые важные функции фонда?

👉 Основные функции фундаментов: Для передачи и распределения общей нагрузки конструкции на большую площадь нижележащей опоры. Для предотвращения дифференциальной осадки конструкции. Для обеспечения устойчивости конструкции .

❓ Нужно ли армировать фундамент?

👉 В большинстве случаев нет необходимости в выступах из арматуры, если только вы не используете диафрагменную стену (железобетонная стена).

❓ Какие бывают 3 типа фундаментов?

👉 Типы фундаментов различаются, но, скорее всего, ваш дом или пристройка к дому имеет или будет иметь один из этих трех фундаментов: полный или освещенный дневным светом подвал, подполье или бетонная плита на уровне грунта .

❓ Для чего используется арматура в бетоне?

👉 Арматурная сталь — стержни, стержни или сетка — поглощает растягивающие, сдвигающие, а иногда и сжимающие напряжения в бетонной конструкции . Обычный бетон плохо выдерживает растягивающие и сдвигающие напряжения, вызванные ветром, землетрясениями, вибрациями и другими силами, и поэтому не подходит для большинства структурных применений.

❓ Как армировать фундамент?

👉 По общему правилу арматура должна располагаться со стороны растяжения в нижней части фундамента . В квадратном фундаменте арматура размещается равномерно в обоих направлениях. Кодекс ACI требует, чтобы арматурные стержни располагались на расстоянии не более 18 друг от друга.

❓ Какие бывают 4 типа фундамента?

👉 Существует пять основных типов фундамента и несколько важных вариаций.

• Подвальный фундамент. …
• Стволовые стены. …
• Фундаменты из бетонных плит. …
• Деревянные фундаменты. …
• Фундаменты пирсов и балок.

❓ Что такое прочный фундамент?

👉 Компонентами прочного фундамента являются: Прочные, устойчивые к наводнениям и гниению материалы (железобетон или обработанная консервантом древесина). Размеры элементов соответствуют нагрузкам на конструкцию и местным условиям грунта.

❓ Как вы укрепляете свой фундамент?

👉 Как можно укрепить фундамент?

1. Подкрепление. Этот метод используется либо для увеличения глубины фундамента, либо для ремонта фундамента, если он имеет значительные повреждения.
