Мир метизов огромен и разнообразен, перечислить их все могут себе позволить только толстенные энциклопедии. Поэтому мы решили остановиться на таком популярном виде креплений, как дюбель-гвозди. Как они выглядят, наверное, знают все. А вот об их разновидностях расскажем в этой статье.

ПРЕИМУЩЕСТВА ДЮБЕЛЬ-ГВОЗДЕЙ

Отдельно следует сказать о преимуществах данного вида крепежа, поскольку многие люди для фиксации тяжёлых (а порой и не очень) конструкций пользуются как раз дюбелями.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Причин популярности именно дюбель-гвоздей несколько. Используется этот метиз в первую очередь с целью закрепления разных по своим свойствам материалов («кирпич + дерево», «бетон + пластик», другие комбинации). В основном это достаточно твёрдые поверхности, такие как кирпич или бетон, в которые загнать гвоздь или саморез достаточно трудно.

Простота монтажа, наверное, один из весомых аргументов в пользу использования этого вида крепежа. С дюбелем справится даже новичок: достаточно просверлить дрелью или перфоратором отверстие, вставить дюбель и забить (закрутить) изделие.

Высокая надёжность такого крепления — это также немаловажный показатель. Дюбели выдержали проверку временем и подтвердили свою прочность.

Ну и, наконец, по соотношению «цена — качество» это один из лучших крепёжных элементов на рынке. Стоимость дюбель-гвоздей весьма демократична — всегда можно подобрать метиз по карману.

Ссылка по теме:  Шурупы по дереву – какие зачем

КОНСТРУКЦИЯ ДЮБЕЛЯ

УДЕРЖИТСЯ ЛИ ПОЛКА НА СТЕНЕ?

Не упадёт ли с потолка люстра? Нередко это зависит от одной маленькой детали — дюбеля. Именно он помогает винту или крюку так плотно «вжиться» в кирпич или в бетон, чтобы даже большой вес не мог вырвать крепление из стены.

Как известно, дюбель-гвоздь представляет собой комплект, состоящий из крепёжного изделия и дюбеля. Крепёжным изделием может выступать обычный гвоздь, в случае если дюбель без резьбы, или шуруп, если дюбель резьбовой.

Непосредственно сам дюбель может быть пластмассовым (самый распространённый сегодня вариант), деревянным или металлическим.

ДЕРЕВЯННЫЕ ДЮБЕЛИ

Когда пластмассовые дюбели ещё не были распространены повсеместно, в домашних условиях вместо них использовались деревянные шканты-чопики. Эти чопики можно назвать первыми дюбелями.

Использование деревянных дюбелей требует больших затрат сил и времени, шкант часто колется и разваливается на куски, после чего его уже нельзя использовать. А если и не раскололся, то вытащить гвоздь или саморез из него проблематично: чопик выскакивает из отверстия в стене вместе с гвоздём. Разумеется, такая конструкция требовала усовершенствования.

МЕТАЛЛИЧЕСКИЕ ДЮБЕЛИ

Такая разновидность крепления появилась относительно недавно и имеет определённые конструктивные особенности. На металлическом стержне нет резьбовых насечек, то есть дюбель попросту гладкий. Вторым элементом является втулка, в которую вставляют гвоздь: она также выполнена из металла и при забивании гвоздя распирается и плотно фиксируется в отверстии. Этот крепёж считается несъёмным, после установки его просто так не демонтируешь.

Такими дюбелями рекомендуется крепить изделия средней тяжести. Область применения практически такая же, как и у пластиковых дюбелей.

ПЛАСТИКОВЫЕ ДЮБЕЛИ

В категорию пластиковых дюбелей мы решили объединить все разновидности этих крепёжных соединений, изготовленных не из дерева или металла, а из полипропилена, полиэтилена, полиамида или нейлона.

ЭТО ИНТЕРЕСНО!

Первый запатентованный дюбель появился в Британии в 1913 году. Тогда инженер Джон Джозеф Ролингс придумал способ надёжно закрепить винт в кирпичной кладке. В цилиндр из джутового волокна вкручивался винт, который раздвигал стенки цилиндра, не давая крепёжному элементу вывалиться из отверстия, С тех пор прошло уже больше ста лет. Идея не сильно поменялась, правда?

Этот наиболее распространённый вид дюбелей представляет собой пластмассовый элемент с особым строением, которое позволяет ему надёжно закрепляться внутри материала. У пластмассового дюбеля различают две основные части: нераспорную часть и распорную рабочую. Последняя расширяется и изменяет свои размеры при попадании внутрь крепёжного элемента.

Также дюбель может иметь манжету — найму вокруг отверстия, которая не позволяет креплению проваливаться в просверлённое основание или в закрепляемый материал. Применяются дюбель-гвозди для монтажа предметов к бетону, кирпичу, камню, другим полнотелым плотным материалам. Существует также крепёж, предназначенный для работы с пустотелыми материалами, древесно-стружечными плитами и гипсокартоном.

ВИДЫ ДЮБЕЛЕЙ

УНИВЕРСАЛЬНЫЙ ДЮБЕЛЬ

Нейлоновый дюбель подходит для всех строительных материалов. Универсальный принцип действия (завязывание узлом или распор) позволяет использовать дюбель как в полнотелых, так и в пустотелых и листовых строительных материалах. Вворачивание шурупа обеспечивает распор дюбеля в строительном материале и связывание в пустотелых материалах. Пригоден для шурупов по дереву, шурупов для ДСП и винт-шурупов. Чтобы обеспечить оптимальное направление шурупа, дюбель имеет идущие под углом насечки. Зубчатые стопорные элементы предотвращают прокручивание дюбеля в отверстии.

Это обеспечивает максимально возможную надёжность монтажа.

Такой дюбель может применяться для того, чтобы повесить картины, светильники, шкафы, карнизы, для монтажа плинтусов и т.п.

Читайте также:  Вагонка: категории и виды

РАСПОРНЫЙ ДЮБЕЛЬ

Это мощный нейлоновый дюбель с четырёхсторонним распором, который обеспечивает оптимальное распределение сил в материале и высокую несущую способность в полнотелых и пустотелых строительных материалах.

При вворачивании шурупа дюбель SX расширяется в четырёх направлениях, обеспечивая надёжную фиксацию в материале. Шейка дюбеля не создаёт распора, тем самым предотвращая действие распорных усилий на поверхность материала во время вкручивания шурупа. Это исключает повреждение кафельной плитки и штукатурки. Выступающая кромка предохраняет дюбель от проскальзывания в отверстие, обеспечивая простоту монтажа. Данный вид дюбеля пригоден для шурупов по дереву, для ДСП и для дистанционных шурупов.

Применяется для монтажа светильников, стенных шкафов, гардеробов, кронштейнов для телевизоров, отлично подходит для монтажа сантехники (ванн и унитазов). Также подойдёт и для наружных работ: крепления почтовых ящиков, ставен и поручней.

РАСПОРНЫЙ ДЮБЕЛЬ S

Этот удобный в установке нейлоновый дюбель с двусторонним распором выгодно отличается от других моделей. Благодаря отсутствию кромки распорный дюбель S можно устанавливать так глубоко под слой штукатурки, чтобы он доставал до несущей основы и обеспечивал максимальную надёжность крепления. Геометрия дюбеля облегчает его установку в просверлённое отверстие. Это способствует быстрому и простому монтажу.

При использовании данного вида дюбелей есть одна особенность: их не рекомендуется устанавливать очень близко к краю (в идеале расстояние от края должно быть не менее одной длины дюбеля). Поскольку он расширяется только в двух направлениях, можно направлять силы расширения таким образом, чтобы они действовали параллельно краю строительного материала. Для этого достаточно повернуть дюбель в отверстии соответствующим образом. Это позволяет уменьшить давление на края материала. Стопорный элемент предотвращает проворачивание дюбеля в просверлённом отверстии.

Применяется для установки датчиков движения, плинтусов, навешивания шкафов, картин, светильников, полок, карнизов для штор и почтовых ящиков.

РАСПОРНЫЙ ДЮБЕЛЬ M-S

По большому счёту обладает теми же функциями, что и дюбель S, с той лишь разницей, что внутренняя геометрия дюбеля M-S позволяет использовать стандартные болты или шпильки с метрической резьбой для различных условий монтажа. Также, как и дюбель S, M-S может быть забит глубоко в отверстие — чтобы он доставал до несущей основы и обеспечивал максимальную надёжность крепления. Компактная геометрия облегчает его установку, что способствует быстрому и простому монтажу.

СОВЕТ Если вы используете винт или болт без фаски (например, укоротили болгаркой длинный болт) снимите фаску на резьбе, чтобы облегчить вворачивание винтов и резьбовых шпилек.

НЕЙЛОНОВЫЙ ДЮБЕЛЬ

Мощный нейлоновый распорный дюбель с латунным конусом предназначен для болтов и винтов с метрической резьбой. Большой наружный диаметр анкера позволяет выдерживать значительные прилагаемые нагрузки в строительном материале. Это обеспечивает максимальную несущую способность. Высокое расширение анкера делает его нечувствительным к допускам строительных материалов. Это гарантирует простой и надёжный монтаж. Внутренняя резьба позволяет применять стандартные метрические винты или резьбовые шпильки и использовать точки крепления повторно. Отлично себя показывает в бетоне и природном камне с плотной структурой.

ЛАТУННЫЙ ДЮБЕЛЬ MS

Компактная конструкция латунного дюбеля с метрической резьбой уменьшает необходимый объём сверления.

Структура поверхности дюбеля предотвращает его проворачивание в отверстии, что повышает надёжность монтажа.

Внутренняя резьба позволяет применять стандартные метрические винты или резьбовые шпильки. Вворачивание метрического винта вызывает расширение передней части латунного дюбеля, обеспечивая его надёжную фиксацию.

Применяется для крепления деревянных и металлических основ к бетону, кирпичу, твёрдым породам камня. Его также применяют для монтажа полок в погребах, поручней,стеновых панелей и даже для подвеса бойлеров.

СОВЕТ

Если требуется слегка расширить латунный дюбель перед монтажом, можно ввернуть в него метрический винт.

МЕТАЛЛИЧЕСКИЙ РАСПОРНЫЙ ДЮБЕЛЬ FMD

Металлический распорный дюбель FMD специально предназначен для саморезов по дереву и для ДСП. Вворачивание самореза вызывает расширение внешних металлических зубцов дюбеля, обеспечивая его фиксацию в материале и высокую несущую способность. Область применения — монтаж газовых и водопроводных труб, а также кабельных и трубных хомутов. Ребристая внутренняя поверхность дюбеля FMD обеспечивает оптимальное направление самореза и позволяет при монтаже пользоваться одними из самых распространённых саморезов — по дереву и ДСП.

СОВЕТ При монтаже дюбелей размером 6 х 32 и 8 38 в пористый материал (например, газобетон), их можно забивать непосредственно в сам материал, без предварительного сверления.

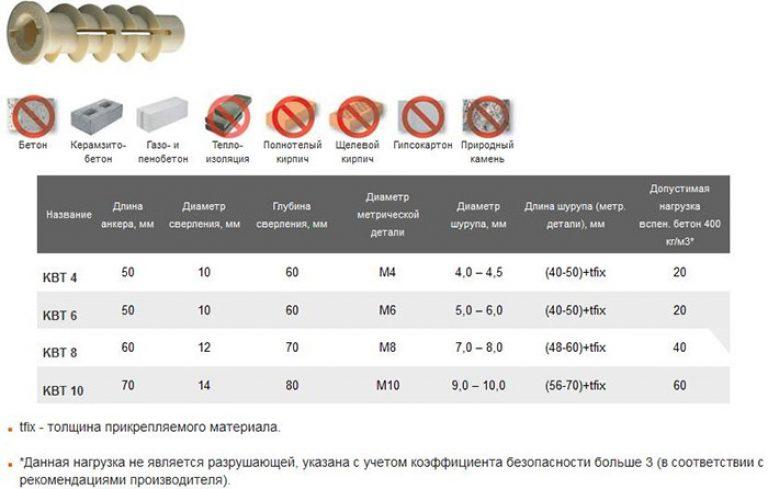

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА GB

Дюбель для газобетона GB допущен для использования в газобетоне с пределом прочности на сжатие от 2 до 4 Н/мм², а также в газобетонных стеновых плитах и плитах перекрытий с пределом прочности на сжатие от 3,3 до 4,4 Н/мм2. Это гарантирует надёжность при монтаже подвесных потолков, кабельных лотков, различных трубопроводов, ограждений, элементов фасада и кровельных конструкций, выполненных из дерева и металла. Плюсом таких дюбелей является возможность использования их не только внутри помещений, но и снаружи. Для этого нужно воспользоваться саморезом из нержавеющей стали АД. Внешние рёбра спиральной формы обеспечивают плотную посадку в мягком строительном материале с оптимальным распределением давления и высокой несущей способностью.

ТУРБОДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА FTP К И FTP M

Универсальный нейлоновый дюбель для газобетона FTP К выгодно отличается от других видов тем, что пригоден и для шурупов по дереву, и для винтов с метрической резьбой. Наружнаясамонарезающая резьба специальной формы обеспечивает практически безраспорную анкеровку и, как следствие, надёжное крепление в газобетоне благодаря плотной посадке. Этот обеспечивает малые межосевые и краевые расстояния в оштукатуренных поверхностях.

Может применяться для установки радиаторов отопления, наружного освещения, датчиков движения, почтовых ящиков, а также картин, полок и шкафов.

Металлический вариант этого дюбеля предназначен для метрических болтов для газобетона. Он имеет маркировку FTP M и монтируется стандартным шестигранником, благодаря чему отпадает необходимость использования биты FTP EK.

ОБРАТИТЕ ВНИМАНИЕ! Для установки дюбеля достаточно иметь молоток — никакой специальный инструмент не требуется. Это позволяет значительно экономить время. Если же всё-таки инструмент (перфоратор) применяется, используйте режим сверления с выключенным ударом.

ЛАТУННЫЙ ДЮБЕЛЬ РАД

Латунные дюбели для тонких плит и полнотелых строительных материалов предназначены для монтажа ручек, мебельных панелей и кронштейнов.

Для короткого латунного дюбеля РА 4 требуется очень небольшая глубина отверстия, что делает его пригодным для тонких древесностружечных плит. Специальная структура поверхности предотвращает проворачивание дюбеля в просверлённом отверстии. Внутренняя резьба позволяет использовать стандартные болты с метрической резьбой, обеспечивая идеальную адаптацию к любым условиям монтажа.

ОБРАТИТЕ ВНИМАНИЕ! Единственный момент, который следует учесть: подобные дюбели устанавливаются с помощью шестигранной металлической биты FTP EK. Поэтому перед покупкой и установкой дюбелей проверьте наличие такой биты в вашем наборе инструментов.

Ссылка по теме:  Какие бывают уплотнители и какой лучше выбрать

ДЮБЕЛЬ ДЛЯ КРЕПЛЕНИЯ СТУПЕНЕЙ ТВ/ТВВ

Дюбели ТВ/ТВВ созданы специально для крепления деревянных ступеней к бетонному или стальному несущему основанию.

Геометрия эластичного элемента позволяет поглощать вибрации, предотвращая скрип.

Пластиковый распорный дюбель пригоден для монтажа деревянных ступеней и древесных панелей толщиной менее 30 мм в пустотелом стальном профиле (для этого воспользуйтесь дюбелем ТВ) или в полнотелых строительных материалах (здесь пригодится дюбель ТВВ).

Дюбель ТВ требует очень маленькой полости благодаря короткому v распорному элементу, что позволяет использовать его даже с узким стальным профилем.

Мебельный крепеж

Watch this video on YouTube

МЕТИЗЫ ДЛЯ СБОРКИ МЕБЕЛИ

Сборка мебели — будь то купленный в магазине комплект или созданный своими руками предмет интерьера – невозможна без крепежа. Расскажем, какие метизы рекомендуется использовать в каждом конкретном случае.

Саморезы

Сегодня уже практически не применяются такие виды крепежа, как гвозди и шурупы, однако до сих пор самым распространённым крепежом для мебели остаются так называемые саморезы. Основное их отличие от шурупов заключается в том, что они изготовлены из закалённой стали, шаг резьбы больше, а гребень выше. Кроме того, кончик самореза заострён, что во многих случаях позволяет не делать предварительного засверливания.

Однако при изготовлении мебели следует учитывать, что без засверливания саморез может отклониться от нужного направления и выскочить наружу в самом неудобном месте, а то и вовсе привести к растрескиванию или расслаиванию места крепления, тем самым испортив деталь. Поэтому лучше предварительно просверлить отверстие под метиз. Да и само посадочное место под головку желательно углубить или раззенковать. Это можно сделать сверлом более крупного, чем головка самореза, диаметра.

Для зенкования существует специальное устройство, называемое зенкером. Это может быть отдельный инструмент или дополнительный элемент, который надевается на сверло нужного диаметра и закрепляется на нём. При этом совмещаются операции по засверливанию и зенкованию, что позволяет экономить время и силы, тем самым упрощая и ускоряя сам процесс сборки.

С некоторой натяжкой разновидностью самореза можно назвать широко применяемый в мебельном деле евровинт, или, как его чаще называют, конфирмат. Это элемент специфической формы, с утолщением ближе к головке винта. Такая особенность позволяет быстро и надёжно соединить мебельные детали. Головка евровинта может иметь крестообразный шлиц или углубление под шестигранный ключ. Поэтому при покупке на это следует обратить внимание и при необходимости приобрести набор шестигранных ключей или биту для шуруповёрта нужного размера.

Применяя евровинты, следует засверливать отверстия специальным инструментом – сверлом, совмещённым с фрезой. Оно так и называется – сверло под конфирмат. Купить его можно в любом магазине, торгующем крепежом и инструментом. Без этого несложного инструмента закрепить мебельные детали на евровинт попросту невозможно. В дальнейшем головки евровинтов и саморезов закрываются самоклеящимися заглушками из ламината соответствующего цвета или заглушками из пластика.

Межсекционная стяжка

Зачастую готовые шкафы и тумбы устанавливают вдоль одной стены, образуя тем самым единый гарнитур. В этих случаях для соединения готовых изделий между собой используют специфический крепёжный элемент, который называется межсекционной стяжкой. Она представляет собой соединение двух деталей: одна деталь – это полая  трубка с резьбой внутри, вторая – винт с такой же резьбой снаружи. Длина такой стяжки соответствует двойной толщине стенки шкафа. Головки выполнены в виде полукруглых элементов, подобно головкам винта, с крестообразными шлицами под отвёртку или соответствующую биту шуруповёрта.

Эксцентриковая стяжка

В тех случаях, когда необходимо выполнить скрытое или невидимое снаружи соединение, применяют более сложные элементы крепежа. Один из них — эксцентриковая стяжка. Она представляет собой сразу три детали. Одна деталь – сам эксцентрик, который устанавливается в углубление, высверливаемое в первой детали. Вто рая — шпилька со специальной головкой. Шпилька вкручивается в третью деталь – посадочное гнездо, которое помещают в отверстие, выбранное в ответной части второй детали шкафа. Головка шпильки входит в приёмное отверстие эксцентрика, сам  эксцентрик поворачивают простой, но достаточно большой и прочной шлицевой отвёрткой по часовой стрелке до упора.

Для эксцентриковых стяжек нужны специальные свёрла. Называются они свёрлами Форстнера. Их особенность в том, что поверхность высверленного углубления остаётся плоской, а не конусообразной, как у обычного сверла.

Диаметр таких свёрл должен соответствовать диаметру эксцентрика и посадочного гнезда. Подобные скрытые соединения требуют особой точности при сверлении углублений и отверстий. В домашних условиях выполнить такую работу удаётся не всегда. А на фабриках по производству мебели для таких работ используются специальные шаблоны — кондукторы.

Мебельные уголки

Не утратили своей популярности и мебельные уголки, широко используемые для соединения мебельных щитов. Разновидностей крепежа довольно много как в металлическом, так и в пластиковом исполнении. Уголки представлены в разных цветовых решениях, благодаря чему их можно достаточно точно подобрать под цвет панели.

Для стёкол и зеркал

Популярные сегодня стёкла или зеркала закрепляют на деталях с помощью специальных клеевых составов, фигурными зажимами с резиновыми вставками или путём сверления отверстий непосредственно в стекле. Выбирая подобный вид крепежа, следует обратить внимание на тот вес, который он способен выдержать. Этот параметр должен быть указан в инструкции по применению этого вида фурнитуры.

Обратите внимание!

Для того чтобы просверлить в стекле или зеркале отверстия, следует использовать специальные свёрла.

Во время работы важно охлаждать обрабатываемое место водой. Закалённое и армированное стекло сверлить самостоятельно нельзя. Такую работу придётся доверить профессионалам.

© Автор:Владимир Кунаев

Какой дюбель для какого материала

МЕБЕЛЬНЫЙ КРЕПЕЖ: ВИДЕО

Мебельный крепеж. ТОП 10. Мебель своими руками.

Watch this video on YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Виды дюбелей, их применение и правильный выбор

Содержание:

• 1 Что представляет собой забивной дюбель
• 2 Составные части и конструктивные особенности
• 3 Главные достоинства
  • 3.1 Какие бывают дюбеля – разновидности и классификация
• 4 Виды дюбелей и их применение по способу фиксации
• 5 Виды дюбелей по методу монтажа
• 6 Из какого материала изготавливается дюбель пробка
• 7 В каких областях применяется дюбель анкер
• 8 Как выбрать металлический распорный дюбель и другие виды крепежа

При выполнении ремонтных работ и благоустройстве помещений возникает потребность обеспечить надежное крепление предметов интерьера, электрооборудования, навесной мебели к различным основам. Для выполнения поставленной задачи используется специальный крепежный элемент – металлический дюбель, а также фиксаторы, изготовленные из пластика или нейлона. Крепеж обеспечивает надежность фиксации к бетонным, кирпичным основаниям, а также ячеистым блокам. Рассмотрим детально, что представляет собой дюбель распорный с металлическим стержнем.

Дюбель-гвоздь забивной 3,7х30

Что представляет собой забивной дюбель

Дюбель-болт – это специальный крепежный элемент, обеспечивающий возможность крепления навесных шкафов, электрооборудования, кабельных коробов и предметов интерьера.

Конструкция современных фиксаторов обеспечивает надежность крепления в различных стройматериалах:

• тяжелых марках бетона;
• блоках из пористых композитов;
• гипсокартонных листах;
• различных видах кирпича;
• шлакобетонных блоках;
• штукатурке.

Крепежное устройство, которое также называют фишер дюбель, выполнено в виде втулки, напоминающий по форме цилиндр с выступами:

• наружная поверхность цилиндра, контактирующая с отверстием в стройматериале, оснащена специальными зацепами. Они повышают сцепление;
• внутри выполнено отверстие, параллельно которому сделаны узкие разрезы. Они обеспечивают возможность деформации при завинчивании болта или шурупа.

Дюбель забивной (цанга)

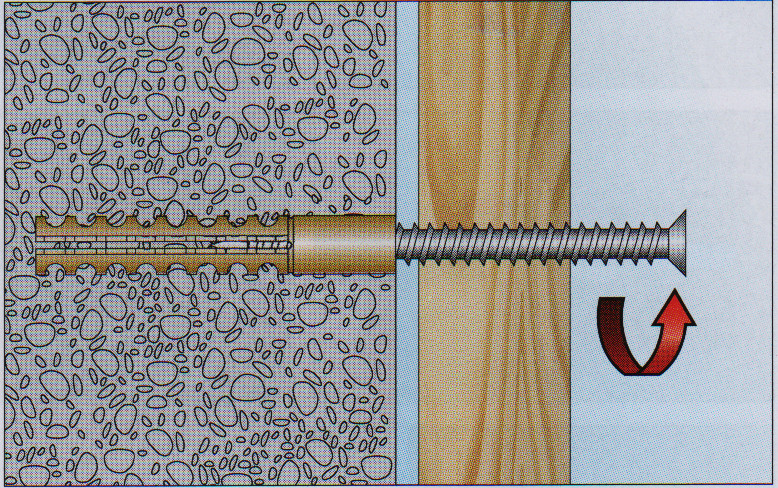

Устанавливается и функционирует крепежный механизм по простому алгоритму:

1. Забивается цилиндрический элемент в подготовленный канал.
2. Ввинчивается во втулочное отверстие монтажный элемент.
3. Цанговый механизм при ввинчивании самореза или болта расширяется.
4. Наружные рифления плотно входят в стройматериал.

Остановимся более детально на конструкции устройства.

Составные части и конструктивные особенности

Независимо от применяемого материала рабочий втулки, все виды дюбелей состоят из следующих конструктивных частей:

• рабочей гильзы, которая забивается в предварительно просверленное в стройматериале отверстие;
• крепежного элемента, в виде самореза, резьбового болта или шурупа, ввинчиваемого внутрь пробки.

Тело самой гильзы включает два участка:

• верхнюю часть, которая сохраняет диаметр при завинчивании метиза. Нераспорный участок пробки сохраняет исходную форму, направляя крепежный элемент вглубь канала;
• рабочую часть, которая также называется распорной. Завинчиваемый саморез, раздвигает сегменты гильзы. Они прижимаются к стройматериалу, создавая упорный узел.

Дюбель бабочка для гипсокартона металлический

Размер нераспорного участка определяется особенностями крепления:

• уменьшенная длина используется при необходимости обеспечить работу цангового механизма по всей площади канала;
• увеличенный нераспорный участок позволяет установить крепеж через полости или слой теплоизолятора.

Конструктивные части распорного механизма:

• элементы стопорения в виде шипов, приливов или рифлений. Они затрудняют прокручивание втулки при завинчивании самореза или болта;
• распорные зубья и шипы. Они повышают эффективность контакта со стенками канала, предотвращая выпадение гильзы;
• прорези, расположенные параллельно продольной оси. Делят тело на отдельные сегменты, облегчающие деформацию и выравнивающие давление.

Надежно фиксируется во всех стройматериалах правильно установленный дюбель распорный. Металлический распорный элемент в виде болта или самореза, при завинчивании увеличивает диаметр втулки и, соответственно, повышает эффективность контакта с материалом.

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

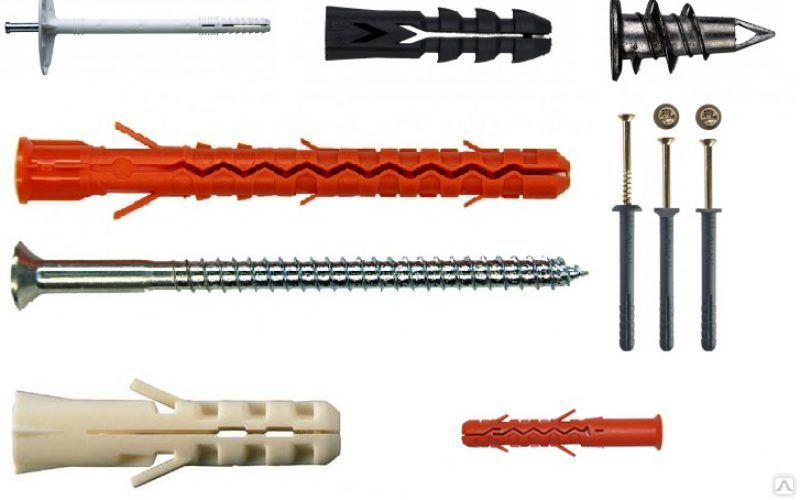

Какие бывают дюбеля – разновидности и классификация

Дюбельный крепеж сегодня предлагается в расширенном ассортименте. Не представляет труда приобрести требуемую модификацию для обеспечения прочного крепления к любому стройматериалу.

На выбор конкретной модели влияют следующие моменты:

• способ фиксации;
• метод установки;
• материал втулки;
• область применения;
• материал основы.

Остановимся детально на основных положениях классификации.

Виды дюбелей и их применение по способу фиксации

Металлический дюбель-гвоздь

Конструктивные особенности крепежного изделия связаны с особенностями материала, в который забивается втулка.

Все разновидности дюбельных фиксаторов по этому критерию делятся следующим образом:

• изделия для материалов с повышенной плотностью. Для полнотелых бетонных стен, кирпичных оснований и тяжелых бетонов подходит большинство фиксаторов с распорным принципом действия. Изделия отличаются конфигурацией выступов, количеством разрезов и размерами. Надежность крепления обеспечивается за счет силы трения, а также повышенной плотности массива;
• крепеж для ячеистых и полых материалов. Пористые основы характеризуются невысокой прочностью, поэтому важно правильно подобрать диаметр отверстия, обеспечивающего эффективный контакт с крепежным узлом. Положительно зарекомендовал себя для ячеистых основ нейлоновый дюбель, а также дюбель жидкий;
• крепеж для гипсокартона и тонких плит. Листовые стройматериалы монтируются к специальным профилям. В результате формируется полость, где укладывается теплоизолятор. Дюбельный фиксатор для таких конструкций называют бабочкой. Он имеет удлиненные прорези. При вкручивании самореза гильза приобретает зонтикообразную форму.

Выбирая фиксатор для выполнения конкретных задач, учитывайте особенности стройматериала, правильно подбирайте крепеж с учетом способа фиксации.

Виды дюбелей по методу монтажа

Дюбельные втулки отличаются конструкцией, обеспечивающей различные варианты монтажа:

Увеличенный диаметр шляпки самореза позволяет надежно удерживать гипсокартон и другие виды листовых стройматериалов, крепящиеся методом сквозного монтажа.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

• полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
• полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
• полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 — 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

• нержавеющей стали;
• оцинковки;
• сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

• стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
• специальные. Имеют узкое назначение — крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция  дюбельного крепления позволяет использовать его для решения различных задач.

Как выбрать металлический распорный дюбель и другие виды крепежа

Руководствуясь специальными таблицами, несложно подобрать фиксатор для выполнения конкретных задач.

Следует обратить внимание на следующие моменты:

• материал основы. Выполнив пробное сверление, по цвету пыли и сопротивлению инструмента можно определить вид стройматериала;
• действующую нагрузку. Важно оценить величину и направление действующих усилий, подбирая фиксатор необходимого сечения и длины.

Дюбельный фиксатор является удобным и надежным способом крепления. Важно уметь правильно выбрать конструкцию и размеры дюбеля с учетом поставленных задач. Это обеспечит надежную фиксацию на протяжении длительного времени.

Для чего нужны деревянные шканты?

	Магазин дюбелей
			Дюбели используются для создания прочных и точных соединений в древесине.
			Они толще и прочнее гвоздей или шурупов и поэтому менее подвержены поломке.
			Они обеспечивают более прочное соединение, чем просто использование клея, поскольку они вставляются в обе части дерева, соединяемые вместе. Это означает, что они не могут легко разорваться.
			Они регулярно используются при изготовлении огромного количества деревянных предметов быта и мебели, в том числе рам для картин и дверей…
			…крепление ножек стола и стула…
			…строительные шкафы…
			…и изготовление деревянных полок и стеллажей.
			Почему дюбеля так подходят для столярных работ?
			Использование дюбелей устраняет необходимость использования гвоздей или шурупов.
			Соединения, выполненные с помощью дюбелей, не скользят и при аккуратном выполнении гарантированно будут аккуратными. Дополнительную информацию см. в разделе Как точно выровнять шпунтовые соединения.
			Другое применение дюбелей
			Дюбели используются в деревообработке для различных целей, кроме соединения.
			Их можно использовать для ремонта зачищенных отверстий под винты. Это отверстия, которые потеряли свою резьбу и больше не будут удерживать винт.
			В производстве игрушек штифты идеально подходят для осей игрушечных транспортных средств.
			Лучники-любители используют шпонки для изготовления стрел.
			Гимнастические захваты часто усиливаются дюбелями, которые располагаются между пальцами гимнастки и гимнастическим снарядом, чтобы предотвратить образование волдырей.
			Шканты можно засеять спорами, а затем забить в обработанные бревна, чтобы создать домашнюю ферму грибов.

Что такое дюбели в бетоне?

Статья призвана ответить на вопрос «Что такое дюбели в бетоне?» . Продолжайте читать, чтобы узнать больше о том, как дюбели используются в бетонных конструкциях.

Что такое дюбели в бетоне?

Дюбели используются в строительных швах бетонных покрытий для передачи веса между отдельными плитами при поперечном сжатии. После заливки бетона дюбели позволяют плитам двигаться горизонтально при усадке и изменении температуры. №

Это предотвращает появление так называемых «ступенек» и других вертикальных перемещений плит в течение всего срока службы бетонного покрытия. Наезд больших грузовиков и перепад температур на плите могут создать большую нагрузку на поперечные швы в конструкции.

Моделирование конструкций бетонных покрытий позволяет получить важную информацию о нагрузках на конструкции, которые затем оцениваются путем измерения тестовых участков дороги.

Что такое дюбели в бетоне?

Продолжайте читать, чтобы понять, что представляют собой дюбели в бетоне:

Бетонные плиты часто имеют дюбели, которые представляют собой короткие стальные стержни. Механическое соединение без ограничения горизонтальной подвижности обеспечивается дюбелями в бетонных конструкциях. С помощью дюбелей можно свести к минимуму прогиб и напряжения в стыках бетонных плит.

Для дополнительной прочности при строительстве зданий и бетонных покрытий можно использовать дюбели. Использование дюбелей в строительном проекте имеет ряд преимуществ. Если вы строите тротуар, вот основные причины их использования:

Вертикальная подвижность швов не ограничена дюбелями. Поскольку бетон расширяется и сжимается в зависимости от температуры, важно помнить об этом при проектировании здания. В результате дорожное покрытие летом, скорее всего, будет расширяться, а зимой сужаться.

Бетонные плиты смещаются по горизонтали при изменении температуры. Дюбельные планки равномерно распределяют тепло и допускают свободное горизонтальное перемещение. Они также увеличивают способность плит выдерживать вес. С помощью стальных дюбелей можно укрепить бетонную поверхность.

В идеале бетон устойчив к сжатию, но имеет низкую прочность на растяжение и гибкость по сравнению с другими материалами. Бетонные покрытия не могут выдерживать напряжения сжатия, если они не имеют стальных дюбелей.

Использование стальных дюбелей обеспечивает сцепление бетонной поверхности с бетоном. Расширение и сжатие стальных дюбелей в зависимости от температуры гарантирует, что они смогут выдержать вес конструкции. Разрушение столярных изделий и растрескивание углов можно уменьшить с помощью дюбелей.

Короткие стальные стержни механически соединяют плиты, позволяя им нести часть веса. В результате сводится к минимуму прогиб стыка и предотвращается растрескивание углов. В середину плиты следует положить дюбель и покрыть химическим веществом, разрушающим связь между дюбелем и плитой. Это предотвращает прилипание дюбелей к следующей плите и способствует передаче веса.

Как правильно выбрать дюбель?

Длина является наиболее важным фактором при выборе подходящих стальных стержней с дюбелями. Толщина дорожного покрытия часто определяет размер дюбеля. Штифты диаметром от 16 до 25 миллиметров часто используются в деревообрабатывающих проектах. Для дополнительной прочности шпунтовые стержни часто располагают на расстоянии 300 мм друг от друга.

Штифтовые стержни должны быть проверены на их материал, а также на их размеры. Стальные дюбели прочны и долговечны. По этой причине вам следует приобретать дюбели у авторитетного поставщика стали в Брисбене.

Использование дюбелей в строительном проекте является жизненно важным компонентом. Убедитесь, что вы выбрали высококачественную сталь, чтобы получить максимальную отдачу от дюбелей вашего проекта. Дюбельные стержни от Reocrete — лучшие на рынке для любых работ.

Какова цель использования дюбелей в бетоне?

Штифтовые стержни используются для передачи веса от одной плиты к соседней плите, так что две последовательные плиты перемещаются вместе и уменьшают ударную нагрузку, создаваемую плитами из-за их раздельного движения. От 32 до 38 мм (1,25-2,75 дюйма) в диаметре, 460 мм (18 дюймов) в длину и на расстоянии 12 дюймов друг от друга являются стандартными размерами дюбеля.

Есть много конкретных мест и номеров, которые отличаются от штата к штату. Стержни дюбелей могут быть покрыты нержавеющей сталью или эпоксидной смолой для предотвращения коррозии. Чтобы избежать прикрепления к PCC, дюбели часто помещают в середину плиты и покрывают материалом, разрушающим сцепление.

В результате дюбели способствуют передаче веса, позволяя соседним плитам расширяться и сжиматься независимо друг от друга. В строительстве шпунт представляет собой короткий круглый стальной стержень, соединяющий плиты без ограничения горизонтальной подвижности стыка.

В JPCP эти стержни используются для восприятия повышенного напряжения и давления, создаваемого движущимся транспортным средством, поэтому они называются «стержнями».

Что такое арматурный стержень?

ACI 3180-19 «Проектирование железобетона» регулирует использование арматуры с дюбелями в железобетоне. По своему назначению и нагрузкам, которым он подвергается; Требования к арматуре сильно различаются. Например, идея арматурного стержня применима при глубокой заделке и сейсморазведке.

Обычно арматурные стержни имеют набор ребер, препятствующий смещению бетонной конструкции. Иногда инженеры предпочитают арматуру с гладкой поверхностью. Гладкая арматура идеальна в ситуациях, когда бетон подвергается регулярному расширению и сжатию в результате колебаний влажности и погодных условий.

Инженеры должны выбрать правильный материал арматуры после указания, является ли арматура гладкой или ребристой. Эта арматура является превосходным вариантом по соотношению цена/прочность на растяжение. Этот тип арматуры широко используется и может использоваться во многих приложениях, за некоторыми заметными исключениями. Самым существенным недостатком этого материала является его склонность к коррозии. Бетон может треснуть и расколоться, когда арматура расширится из-за коррозии после установки.

Заключение

Тротуары часто изготавливают из бетона, который является распространенным материалом. Строители используют дюбели, чтобы гарантировать, что тротуары выдержат интенсивное движение. Качественные дюбеля обязательно прослужат долго. Дюбель-бар используется в строительстве тротуаров по разным причинам.

Часто задаваемые вопросы (FAQS): Что такое дюбели в бетоне?

Что такое дюбели в бетоне?

Дюбели используются в строительных швах бетонных покрытий для передачи веса между отдельными плитами при поперечном сжатии. После заливки бетона дюбели позволяют плитам двигаться горизонтально при усадке и изменении температуры.

Какова цель использования дюбелей в бетоне?

Штифтовые стержни используются для передачи веса от одной плиты к соседней плите, так что две последовательные плиты перемещаются вместе и уменьшают ударную нагрузку, создаваемую плитами из-за их раздельного движения. От 32 до 38 мм (1,25-2,75 дюйма) в диаметре, 460 мм (18 дюймов) в длину и на расстоянии 12 дюймов друг от друга являются стандартными размерами дюбеля.

Как правильно выбрать дюбель?

Длина является наиболее важным фактором при выборе подходящих стальных стержней с дюбелями. Толщина дорожного покрытия часто определяет размер дюбеля. Штифты диаметром от 16 до 25 миллиметров часто используются в деревообрабатывающих проектах. Для дополнительной прочности шпунтовые стержни часто располагают на расстоянии 300 мм друг от друга.

Штифтовые стержни должны быть проверены на их материал, а также на их размеры. Стальные дюбели прочны и долговечны. По этой причине вам следует приобретать дюбели у авторитетного поставщика стали в Брисбене.

Что такое дюбели в бетоне?

Бетонные плиты часто имеют дюбельные стержни, которые представляют собой короткие стальные стержни. Механическое соединение без ограничения горизонтальной подвижности обеспечивается дюбелями в бетонных конструкциях. С помощью дюбелей можно свести к минимуму прогиб и напряжения в стыках бетонных плит.

Для дополнительной прочности дюбели могут использоваться при строительстве зданий и бетонных покрытий.
