Как вязать арматуру?
Заливка фундамента 3 комментария
Содержание статьи
- Вязать или варить что лучше?
- Технология вязки арматуры
- Заключение/a>
- Видео — инструкция
Всем привет! У тех домашних мастеров, особенно это касается новичков, кто решил самостоятельно возвести фундамент, очень быстро возникнет вопрос, а как — же правильно вязать арматуру, ведь без нее невозможно залить более-менее качественную конструкцию? Именно на этот вопрос я и решил ответить и обстоятельно в нем разобраться.
Арматура: вязать или варить?
К арматурному каркасу железобетонных конструкций предъявляются высокие требования – металл работает на сжатие и растяжение, он должен выдерживать расчетные нагрузки. Для армирования используются специальные стержни диаметром от 6 до 40 мм, причем для обустройства фундаментного основания в частном домостроительстве рекомендуется использовать прутки диаметром 12 — 16 мм.
К основным вариантам соединения элементов арматурного каркаса является крепление:
- путем сварки металла;
- при помощи скруток из вязальной проволоки.
Каждый из способов имеет свои преимущества и недостатки, причем при выборе технологии важно в первую очередь учитывать сечение используемой арматуры.
Это связано с тем, что в результате сварочных работ под воздействием дуги нарушается структура металла – как поверхностная, так и внутренняя. Кроме того, часть металла сгорает, да и коррозию в месте сварки никто не отменял. В результате получившийся стык элементов слабее, чем стык таких же элементов в каркасе, смонтированном при помощи вязальной проволоки.Таким образом, сварку оптимально использовать только при армировании с использованием стержней большого диаметра. Чем меньше толщина металла, тем более хрупким он станет в районе сварного шва.
Вязальная проволока, которая при монтаже каркаса скручивается при помощи специального крючка, не влияет на прочность металла арматурных стержней и не создает жесткого крепления элементов. Полученная железобетонная конструкция лучше переносит неравномерные нагрузки. Соединять арматурные прутья вязальной проволокой рекомендуется при обустройстве монолитных фундаментов на грунтах, склонных к пучению и при создании малозаглубленных ленточных фундаментов, поскольку они подвергаются неравномерным нагрузкам. Также вязальная проволока – лучший выбор при монтаже каркаса из стержней небольшого диаметра.
Технология вязки арматуры
Для скрепления арматурных стержней между собой используется отожженная (термообработанная) стальная проволока сечением 1,2 — 1,4 мм. Для удобства применения моток проволоки разрубают на сегменты, чтобы получить пучки проволочных отрезков длиной около 25 см.
Из пучка вытягивают несколько проволочек и сгибают их пополам. Затем каждую проволочку, сложенную пополам, необходимо слегка скрутить, чтобы на конце образовалась петелька. Подготовленный крепежный элемент также слегка сгибают пополам, чтобы конец с петелькой было проще подсунуть под перекрестье арматурных стержней. Чтобы скрепить два стержня в точке их пересечения, проволочный элемент с петелькой на конце должен охватывать узел крепления по диагонали. Оба конца проволочного крепежа выводятся в одну плоскость.
Затем при помощи специального инструмента или самодельного крючка, изготовленного из заточенного и изогнутого арматурного стержня, проволочный элемент скручивается. Для этого крючок просовывают через петельку и захватывают свободный конец проволочного элемента. Затем выполняют скручивающие движения, пока крепеж не затянется. Закрученный конец отгибают, прижимая к одному из арматурных стержней.
Вязать арматуру крючком следует аккуратно – если перекрутить крепеж, проволока лопнет. Именно поэтому для механизации процесса требуется правильно подобрать инструмент.
Для этой цели подходит шуруповерт или электродрель при условии, что инструмент снабжен устройством для регулировки оборотов. В патрон такого инструмента вставляется крючок для вязания проволоки, регулятор оборотов устанавливается на одно из минимальных значений. Захватив конец проволочного элемента крючком, просунутым сквозь колечко, необходимо нажать на кнопку, чтобы выполнить скрутку. Первые несколько оборотов должны выполняться на минимальной скорости, потом ее можно прибавить.
Перед началом серьезных работ рекомендуется предварительно поэкспериментировать, подбирая оптимальный режим работы инструмента. Важно не только понять, как вязать проволокой арматуру, но и выработать навык вовремя останавливать вращение крючка.

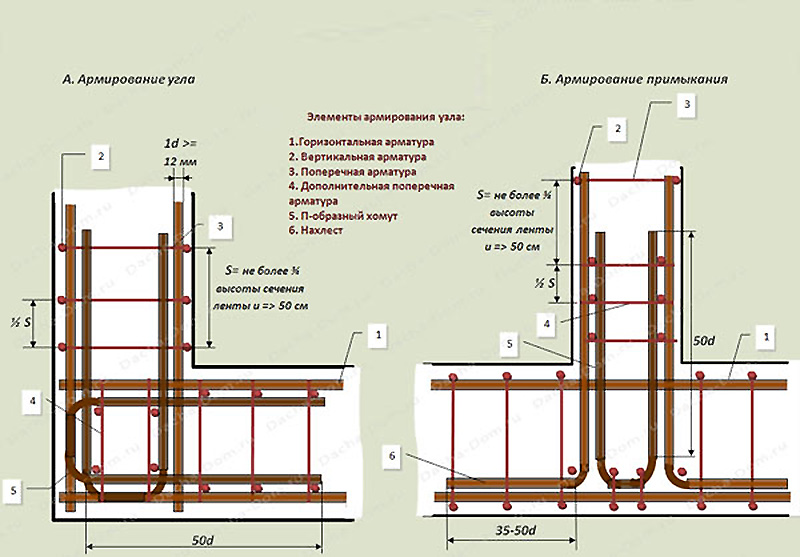

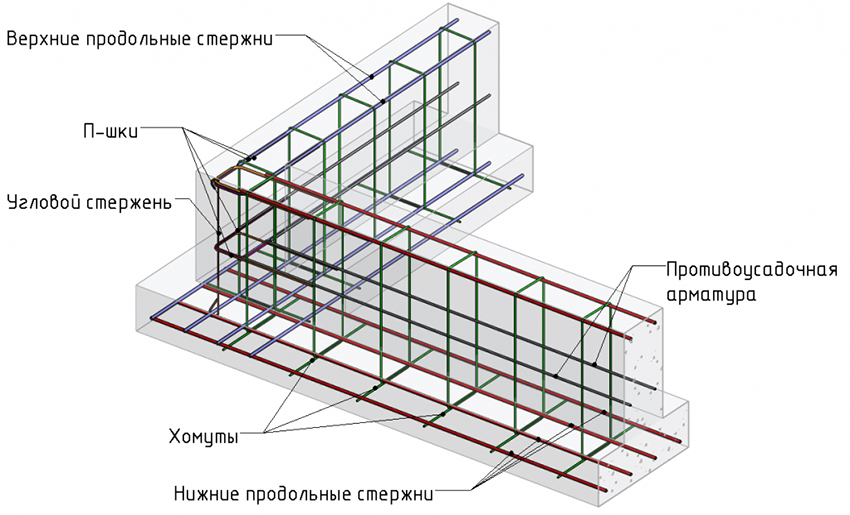

При армировании железобетонных конструкций необходимо скреплять между собой стержни, из которых состоят горизонтальные нити каркаса. Чтобы обеспечить необходимую прочность, перехлест арматуры при вязке должен соответствовать нормативным параметрам:
- 250 мм для стержней диаметром 6 мм;
- 300 мм для ∅ 10 мм;
- 380 мм для ∅12 мм;
- 480 мм для ∅ 16 мм.
Каждый перехлест фиксируется скрутками из вязальной проволоки в двух точках, что обеспечивает необходимую жесткость конструкции.
Заключение
Крепление арматурных стержней при помощи вязальной проволоки – классический вариант вязки каркаса. Он требует минимальных финансовых вложений по сравнению с использованием сварки, пластиковых хомутов и иных современных фиксаторов.
Видео:
Сварка или вязка арматуры, что лучше: разница между технологиями
Арматура очень часто используется в строительстве, так как это достаточно крепкая вещь, которая может служить для создания каркасов. Из нее производится сетка и сложные металлоконструкции, но все это основывается на ее соединении. По отдельности она представляет собой длинные прутки из которых можно сконструировать практически любое сооружение. Существует несколько способов соединения, которые различаются по себестоимости, сложности создания, надежности и прочим параметрам. Изделия оказываются достаточно тяжелыми, поэтому, трудно создать хороший контакт при маленькой площади соприкосновения. В основном сейчас возникает вопрос в том, что лучше сварка или вязка арматуры.
Преимущества сварки арматуры
- Создает крепкое неразъемное соединение;
- Конструкция получает повышенную ударную прочность;
- Сваренные детали сложнее поддаются деформации и прочим дефектам;
- Конструкция хорошо сохраняет внешнюю форму при воздействии внешних факторов;
- Шов обладает высокой температурной стойкостью;
- Изделия получают достаточный уровень пластичности для установки.

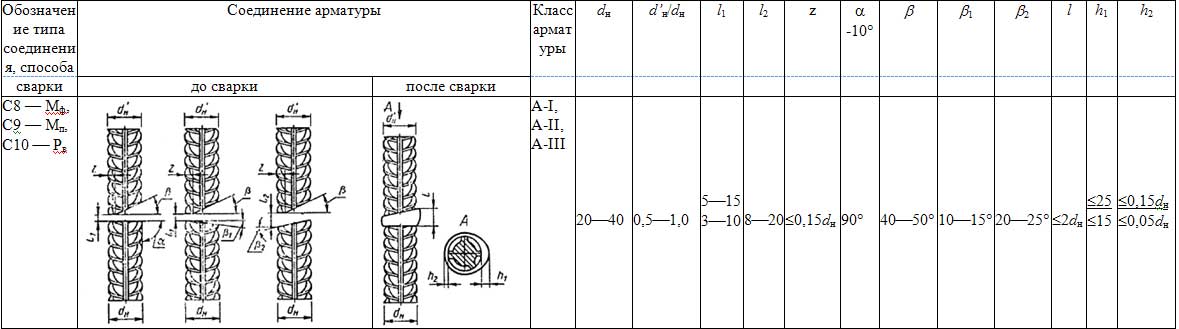

Шов при сварке арматуры
Недостатки
- Достаточно дорогостоящий способ, который требует длительной подготовки и опыт работы от мастера;
- Для большинства процедур требуется специальное оборудования, большинство из которых работает стационарно;
- При работе с упрочненными металлами возникают высокие энергозатраты;
- Сваренную конструкцию потом сложно разъединить, если нужно что-то переделать;
- Необходима тщательная подготовка поверхности.
Специализированное оборудование для сварки арматуры
Особенности сварки арматуры
Одной из главных особенностей этого процесса является переход металла из твердого состояния в жидкое или пластичное. Это означает, что к каждой марке арматуры нужно подбирать свои режимы, чтобы не испортить заготовку. Если параметры окажутся слишком слабые, то не будет достаточного уровня надежности и соединение может быть запросто сломано.
Когда происходит сварка арматуры, необходимо подбирать наплавочные материалы, которые будут максимально близки по составу с арматурой. Чем больше разница, тем хуже надежность соединения. Существуют способы, которые не требуют использования наплавочных материалов, такие как контактная сварка арматуры. Прочие вещи, которые обладают намного большей площадью соприкосновения, позволяют создавать более крепкие швы достаточно простыми способами, тогда как здесь необходимо применять сложную технику для получения качественного результата. Перехлест арматуры при сварке хоть и обеспечивает более надежное скрепление, но это не идет в сравнение с другими предметами. Именно благодаря всем этим сложностям в некоторых случаях вязка оказывается более предпочтительной.
Преимущества вязки
- Простой и дешевый способ;
- Для выполнения процедур не требуется особых умений и знаний;
- Это более безопасный в плане техники безопасности способ;
- Конструкция не приобретает много веса;
- Нет нужды зачищать поверхность арматуры;
- При необходимости соединение можно разъединить;
- Не требуются энергозатраты;
- Процедуру можно проводить в местах без источника электропитания.
Процесс вязки арматуры
Недостатки
- Качество соединения оказывается не столь высоким;
- Здесь нет большой жесткости скрепления, поэтому, некоторые элементы могут оставаться частично подвижными;
- Материал для вязки зачастую не имеет высокой температурной стойкости.
Требования и приемы вязки арматуры
Для данного процесса подходит гибкая низкоуглеродистая проволока. Диаметр ее должен быть около 1 мм, что помогает сохранять крепость и пластичность одновременно. Для одной связки достаточно мотка около 30 см. Требуется предварительно заготовить нужное количество отрезков.
Внешний вид проволоки для вязки арматуры
Вязка может происходить как вручную, так и при использовании специальных приспособлений, такими как пассатижи, крючки или щипцы. Вязальная проволока петлей просто закидывается вокруг соединения двух заготовок. После этого концы скручиваются между собой. Если требуется сделать много связок, то это будет трудоемким процессом. Проволока закручивается максимально плотно.
Сейчас встречается и механизированная вязка, которая может проводиться нестандартными предметами. В это число входит шуруповерт, который может закручивать проволоку. В его патрон вставляется крюк, а сам аппарат используется на минимальной скорости, чтобы не порвать проволоку.
Вязка арматуры шуруповертом с крючком
Применяется и специальный прибор вязки проволоки, который сделан для строительной сферы. В нем нет крючков и весь процесс происходит автоматически без большой вероятности обрыва.
Вывод
Разница между вязкой и сваркой арматуры оказывается настолько существенной, что в одной сфере применения их очень сложно сравнивать. Если требуется достичь максимального качества соединения с надежными креплениями, то даже несмотря на большую трудоемкость и высокую стоимость лучше останавливаться на сварке. Где не требуется высокая точность расположения прутьев и большая крепость, то можно остановиться на более дешевом способе связывания арматуры проволокой. Это очень часто используется в частной сфере, когда нет необходимости соблюдать все условия.
Современные технологии развили обе сферы. Автоматические машины для контактной сверки позволяют сделать шов достаточно быстро, не применяя наплавочных материалов. В то же время, связывающее машины повышают качество соединения проволокой.
