Производство сетки рабицы в домашних условиях (июль 2021) — vipidei.com

Сетка рабица была изобретена в Германии еще в XVII веке. Свое название, как это часто бывает, она подучила от имени своего создателя. Затем технологию плетения простой и надежной конструкции запатентовали американцы. Однако кто бы ни был прародителем этого изобретения, оно до сих пор не потеряло своей актуальности. Изготовление сетки рабицы сегодня вполне возможно как бизнес в домашних условиях. Станки с тех времен усовершенствовались, поэтому технология стала доступной для любого мастера, который хочет заработать.

Конструктивно сетка рабица представляет собой ряд пружин, скрепленных между собой. Каждая такая пружина по отдельности носит название – строчка. В продольном сечении она имеет форму овала. Это как бы обычная кругла пружина, только сжатая с двух боков.

Материалом для изготовления служит проволока. Чаще всего используется ее диаметр от 1,6 до 2,2 мм. Бабина такого материала в среднем стоит 600 долларов, хотя с поставщиком всегда можно разговаривать. Они могут варьировать цены в зависимости от объемов поставки. Как вариант можно рассмотреть изготовление цветной сетки рабицы. Для этого понадобится окрашенная проволока. Спрос на нее, правда, меньше, чем на обычную некрашеную сетку. Изготавливают такие ограждения чаще всего под заказ. Тогда можно выбрать и цвет по желанию покупателя.

Какое оборудование использовать для изготовления сетки рабица в домашних условиях?

Теперь перейдем к тому, что же представляет собой станок для кустарного изготовления сетки рабицы. Как упоминалось выше, смысл его работы в том, чтобы сформировать спирали. При подаче на рабочий орган проволока не должна перекручиваться. Для этого используется механизм натяжки. Все строчки должны быть выполнены с одинаковым натяжением. Иначе полотно будет перекашиваться. Важно в процессе работы регулярно смазывать станок. Машинное масло обеспечит равномерное движение проволоки и готового полотна.

Станок для сетки рабицы можно изготовить самостоятельно в домашних условиях. Никаких сложных деталей для этого не понадобится. Вот перечень того, что будет нужно:

1Часть металлической трубы.
2Пластина из металла.
3Металлические отрезки.
4Обоймы от подшипников.
5Ролики.

Из инструментов понадобится болгарка, сварочный аппарат, напильник и наждачная бумага.

Станок имеет рукоятку, которая вращается. Расположить ее нужно так, чтобы мастеру было удобно. Вторая рука обычно тоже не бездействует. Она направляет сплетаемую строчку в полотно.

Основная деталь – это винтовая втулка. Размеры ячеек будущего изделия будут равны ее диаметру. Называется этот узел – блоком навивки. Его комплектующие чаще всего выходят из строя, поэтому нужно позаботится о качественных материалах и исполнении. Шнек необходим, чтобы задавать расстояние, когда наматывается проволока. Он изготавливается из стальной трубы. На нее нужно нанести пазы. В них потом будет укладываться проволока для сетки рабицы. Сначала труба размечается при помощи намотанной веревки и мела. По полученному рисунку болгаркой вырезается углубление. Оно тщательно шлифуется и полируется. Закрепляется конец проволоки на стальную пластину. Она соединяется с рукояткой.

Блок навивки приваривается к двум уголкам. Затем вся конструкция устанавливается на основание. Чтобы обеспечить равномерное натяжение сетки рабицы, проволоку пропускают через ролики. Их крепят винтами. Проволока не должна путаться и скручиваться.

Перед началом работы нужно сделать тестовую строку. Проволока вставляется в блок навивки и начинается процесс скручивания. Если пружина получается ровной с одинаковыми ячейками, значит, станок сделан правильно. В противном случае аппарат регулируется за счет натяжения на роликах.

Для повышения производительности в домашних условиях можно подключить к станку электрический двигатель. Часто мастера дорабатывают его счетчиком количества витков и прочими элементами автоматики. Рабочий стол можно дополнить трубой, на которую будет натягиваться готовое полотно. Равномерное натяжение достигается за счет ряда грузиков.

Развиваем бизнес

Такой бизнес в домашних условиях обладает рядом преимуществ:

1Нет необходимости вкладывать средства в большие производственные площади. Начинать можно в обычном гараже.
2Начать бизнес можно с совсем небольших вложений, которые доступны человеку даже со средним достатком.
3Производство ограждений всегда имеет потенциал для расширения ассортимента и для развития.

Что касается более профессионального оборудования, которое также можно установить в домашних условиях, то это может быть полуавтоматический станок. Купить его можно за 1 тысячу долларов и выше. Занимает он всего 2 кв. метра площади. Производительность его – 250 погонных метров сетки рабицы, шириной 1,5 метра. Если сбыт продукции будет налажен, то даже такое профессиональное оборудование окупится уже через 12 месяцев.

Как плести сетку рабицу своими руками

Плетение сетки происходит следующим образом. Проволоку необходимо заправить в натяжное устройство и загнуть на ее конце крючок длиной, равной примерно половине ширины ножа-оправки. Затем надо ввести крючок в спиральный паз и зацепить его за ребро ножа. При вращении ножа-оправки проволока навивается на оправку, продвигаясь по спиральному пазу, и выходит из гибочного узла в виде волнообразной змейки. Длина змейки — это ширина полотна сетки. Соответствующую длину должен иметь и стол, на котором ведется плетение сетки. Волнообразную змейку заданной длины необходимо обрезать у гибочного узла кусачками, перекусив прямолинейный отрезок волны примерно пополам.

Готовую змейку нужно сдвинуть от себя на ширину ячейки и включить станок для навивки следующей змейки. Новая змейка без дополнительной помощи вплетается (ввинчивается) в предыдущую. И так далее. Особое внимание следует обратить на качество змейки. Хорошая змейка должна быть совершенно ровной и лежать на столе, не закручиваясь пропеллером. Это зависит от упругости проволоки, ее натяжения и угла закручивания ножа-оправки вдоль продольной оси (рис. 5).

Читать также: Приспособление для заточки вольфрамовых электродов

Чтобы изогнуть нож-оправку, не обязательно разбирать гибочный узел. Для этого надо сделать два рычага из стальной полосы с вырезами на концах, равными толщине ножа. Рычаги надевают вырезами на нож-оправку с двух сторон витаера и закручивают передний свободный конец по направлению вращения на угол 8. 10 градусов. С помощью такого станка я изготовил 80 м сетки шириной 1,5 м с ячейками 80×80 мм*. Для одного погонного метра сетки необходимо навить 25 волнообразных змеек. На одну змейку длиной 1,5 м расходуется 2,3 м проволоки. При диаметре проволоки 2,5 мм один метр сетки с ячейками 80×80 мм шириной 1,5 м весит 2,6 кг.

Схема движения проволоки при плетении сетки:

1 – бухта проволоки на размоточном барабане; 2 – фитиль; 3 – банка с машинным маслом; 4 – направляющая пластина с отверстием; 5 – нажимной винт; 6 – пружина; 7 – ролики; 8 – гибочный узел; 9 – рулон готовой сетки

* Прим, ред. Указывая размер ячеек 80×80 мм, автор приводит максимальный размер ячеек на «просвет», т.е. указывает длину диагоналей квадратных ячеек. В статье, приводя размеры ячеек а х а, мы под «а» подразумевали длину стороны ромбической ячейки. С этой точки зрения размер ячеек равен а х а = 57 x 57 мм.

Какие документы нужны для открытия

Если планируется полноценное производство, открываем ООО, если собственник планирует заключать договора с оптовыми контрагентами. Перечень документации для открытия предприятия:

  1. Заявление на создание общества с ограниченной ответственностью.
  2. Подписанное учредителями решение о формировании ООО.
  3. Фискальный чек по уплате государственной пошлины.
  4. Подтверждающие документы внесение уставного капитала.
  5. Заверенные нотариусом устав с учредительным договором.

Весь перечисленный пакет документации можно самостоятельно подготовить, но для экономии временных затрат и во избежание ошибок при оформлении, рекомендуем обратиться за помощью в профессиональные посреднические компании, которые занимаются оформлением таких услуг.

Рентабельность производства сетки рабицы

Рентабельность домашнего бизнеса по производству сетки рабицы на привлекательном уровне для инвестирования. Розничная стоимость стандартного рулона рабицы (10 x 1,5 м.) из толщенной оцинкованной проволоки 1,6 мм и сечением ячеек 55x 55мм составляет 17$. 1 кг оцинкованной проволоки 1,6 в закупке обойдется 1$. Ее расход на производство следует вычислять по следующей формуле: (13,40 * D2)/A = Xкг/1м2. Значение показателей:

  • 13,40 кг/мм – константа;
  • D – диаметр проволоки в мм;
  • А – диаметр ячейки в мм;
  • X – кг в 1 м2 полотна.

То есть: (13,40*1,6?) /55 = 0,62 кг. В рулоне у нас 15м2, а значит 0,62 * 15 = 9,3$ – себестоимость 1-го рулона. Теперь не сложно посчитать прибыль 17$ – 9,3 = 7,7$ с одного стандартного рулона оцинкованной сетки.

Технология производства сетки рабицы

Для производства сетки данного типа применяют стальную низкоуглеродистую, либо оцинкованную, либо нержавеющую проволоку. Делают ее на специальном станке, который может закручивать спирали по особой технологии. В итоге изделие принимает тот вид, который мы привыкли наблюдать. Сетка различается по форме ячейки: плетеная квадратная или ромбическая.

Дальше ее сматывают в рулоны по 10 метров длины и 1,5 метра ширины. Высоту заказчик может запросить по своим индивидуальным пожеланиям. Концы рулонов либо загибают, либо оборачивают плотной бумагой, чтобы удобно было транспортировать.

Такой бизнес станет хорошим выбором для тех, кто не сталкивался ранее с открытием производства. Площадь под сам цех может быть и небольшой, но требуется место для хранения готовой сетки. Производительность станка может составлять 200-250 метров изделия за 1 рабочую смену. Для продажи используются объявления, точки на рынке, строймагазины. Есть смысл найти 1-2 мелкооптовых покупателя, предложив хорошую скидку.

+1

Автоматический станок для изготовления сетки рабица: видео

Изготовление сетки рабицы в домашних условиях. Самодельный станок для изготовления сетки рабицы: фото, видео.

Сетку рабицу можно изготовить в домашних условиях с помощью простого самодельного станка и металлической проволоки.

В продаже имеются недорогие ручные станки, но такой станок можно изготовить самостоятельно, конструкция у него не сложная.

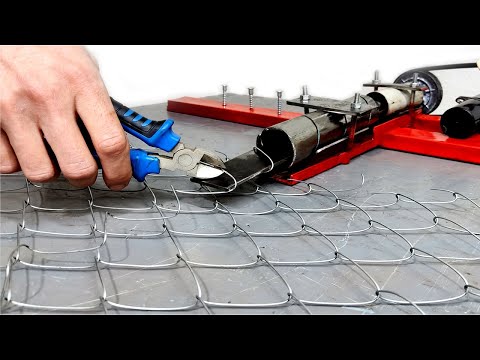

Ручной станок для изготовления сетки рабицы.

Схема самодельного станка для сетки рабицы.

Ручной станок для рабицы состоит из таких деталей:

  • Основание.

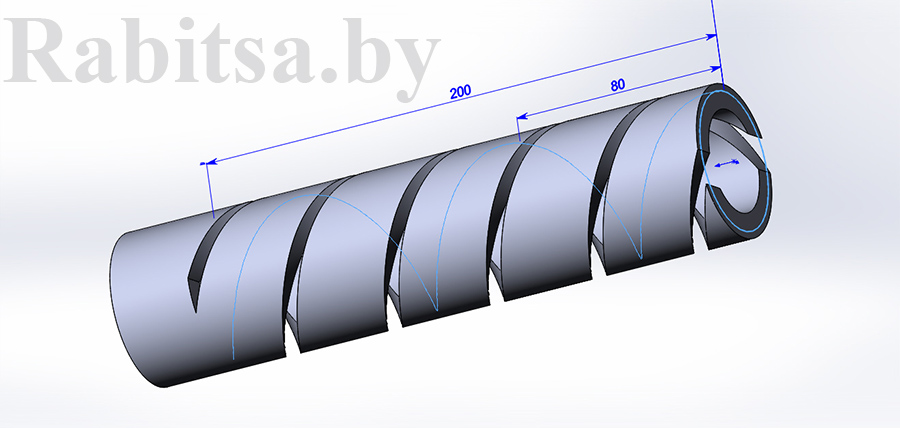

  • Шнек — труба со сквозным пазом в виде спирали.
  • Нож – пластина для накрутки витков.
  • Вал с рукояткой.
  • Механизм с роликами для натяжки проволоки.

Основные детали станка – шнек и нож пластина с их помощью и завивается проволока в пружину. Размер ножа соответствует размеру витков проволоки, а шнек делает расстояние между витками – шаг.

Шнек изготовляется из стальной трубы, на которой с помощью токарного станка вырезается сквозная прорезь в виде спирали.

Нож пластина крепится к валу с рукояткой для врашения, если проволока для вязания сетки будет использоваться мягкая, то используется плоский нож, если жёсткая, то нож нужно выгнуть вокруг своёй оси, чем жёстче проволока, тем больше угол изгиба.

Проволока на станок подаётся под натяжкой через систему роликов.

Для изготовления рабицы можно использовать обычную стальную проволоку, с оцинкованным или полимерным покрытием. Сетка из стальной проволоки без покрытия под воздействием атмосферных осадков начнёт быстро ржаветь, поэтому её нужно сразу красить краской. Практичней использовать уже оцинкованную проволоку, она хоть и дороже, но не требует дополнительной обработки краской. Проволока с полимерным покрытием также применяется для изготовления сетки, но имеет сравнительно высокую стоимость.

Особенности производства сетки рабицы – Металлоизделия плюс

Изготовление сетки рабицы значительно упрощено благодаря тому, что выполняется оптимизация габаритов и элементов оборудования. Сейчас применяется новая система, предоставляющая возможность избегания реверсивных движений. Это позволяет улучшать процесс плетения сетки и оптимизировать настройки станка. Помимо этого, минимизируется вероятность сбоя навивки, поскольку присутствует возможность изменения скорости спиральной навивки, без применения механических перестроек. Весь процесс изготовления контролируется при помощи одного пульта управления. В конечном результате происходит повышение производительности работы.

Сетку рабицу реализуют в рулонах. Обычно, высота рулона равняется 1,5 м., а длина – 10 м. В определенных случаях высота может варьироваться в пределах 1-4 м, а длина – до 18 м. Во время изготовления сетки на простых либо ручных станках, концы спиралей не загибаются. Сеткоплетельные автоматы предусматривают загибание концов спиралей и соединение их между собой.

Продукция может реализовываться в стандартных и компактных рулонах. Первый вариант характеризуется большим удобством при установке. Второй вариант более удобен при транспортировке, так как рулон получается меньшего диаметра. Концы рулона упаковывают в полиэтилен, искусственную ткань, мешковину либо плотную бумагу.

Защита от коррозийного воздействия

Поскольку сетку рабицу, зачастую, применяют для ограждения земельных участков, то она должна не боятся коррозии. В этих целях продукт может покрываться:

    • полимерным покрытием;
    • краской;
    • слоем цинка.

Последний вариант является наиболее популярным. Обработка проволоки осуществляется методом горячей оцинковки. Данный способ позволяет наносить на материал слой цинка от 70 до 90 г/м2. Такой продукт не будет подвержен образованию коррозии на протяжении 25-30 лет.

В последние годы, для целей удешевления производства, на территории РФ начали использовать покрытие электролитическим методом. Такая методика позволяет получать слой цинка равный 10 г/м2.

Если сетка будет применяться вблизи моря, то даже наибольшее количество цинка не спасет продукт от ржавчины. В такой местности рекомендовано применять стальную сетку, покрытую полимерным слоем. Передовые производители предлагают качественные материалы с полимерным покрытием, которое не боится больших морозов и не выгорает под солнцем.

Возможности и минусы производства сетки рабицы своими руками

Каждый человек, стремясь сэкономить, желает собственными руками сделать тот или иной продукт. Говоря о производстве сетки рабицы необходимо понимать, что этот процесс сопряжен с определенными трудностями. Так, если вам нужно небольшое количество материала, то самостоятельное создание изделия будет невыгодно. Для производства сетки рабицы необходимо профессиональное оборудование, которое стоит недешево и большое производственное пространство. Как показывает практика, лучше приобрести уже готовый продукт.

Ворота из рабицы, типы и установка

Все больше и больше внимания уделяется декоративному стилю и творчеству, ворота из рабицы широко используются для украшения дворов, садов и защиты их собственности. Материалы для ограждений из звеньев цепи долговечны, недороги и не требуют обслуживания. Ворота с цепным звеном и фурнитура для ворот — в частности, петли с наружной/внутренней резьбой и защелки доступны на нашем заводе.

Ворота из цепного звена бывают пяти типов: проходные ворота, одинарные ворота, двойные распашные ворота, консольные ворота и рулонные ворота.

Проходные ворота просты в установке и широко используются. И его можно установить с роликовым колесом, чтобы удобно входить и выходить.
Проходные ворота могут быть любой высоты и цвета, как с цепочкой, так и с орнаментом. Свитки не являются обязательными для ворот с цепной сеткой.

Одинарные ворота могут быть изготовлены для больших проемов. Просто убедитесь, что есть достаточно места для открывания ворот. Одностворчатые ворота могут быть автоматизированы.

Двустворчатые распашные ворота имеют две створки и откидной стержень, удерживающий их на месте, когда ворота закрыты. Двустворчатые ворота могут быть автоматизированы.

Консольные ворота открываются на роликах, прикрепленных к противовесным стойкам. Эти ворота также могут быть автоматизированы и отлично подходят для больших проемов.

Рулонные ворота катятся по земле и по направляющей, прикрепленной к ограждению. Эти ворота не могут быть автоматизированы, и для их откатывания требуется достаточно места в ограждении.

Новый заказ
Я пытаюсь найти источник для ворот, чтобы соответствовать 34-футовому проему. Я хотел бы использовать двое 17-футовых ворот, чтобы прикрыть эту территорию. По одному качается с каждой стороны и встречается в центре. Высота должна быть 6 футов.

Технические характеристики забора и ворот из черной сетки:

  • 1. Ограждение и ворота из сетки с черным порошковым покрытием высотой 2 м:
    Ворота и концевые стойки 40 NB из оцинкованной стали с порошковым покрытием черного цвета.
    Стойки 32 NB из оцинкованной стали с порошковым покрытием черного цвета.
    Центры 2,4 м.
    Верхняя рейка 25 NB из оцинкованной стали с порошковым покрытием черного цвета.
    Крепится к стойкам с помощью фитингов с черным порошковым покрытием. Цепная проволока из оцинкованной стали с черным покрытием из ПВХ, 60 × 60 алмазов.
    Нижний трос с черным покрытием из ПВХ* 3 комплекта двойных ворот 25 NB рама с порошковым покрытием черного цвета.
    3. Размер проема 2 м, заполнение из черной цепной проволоки.
  • Ворота распашные, распашные с поворотом на 180 градусов из закрытого положения в открытое,
    в комплекте с рамами, задвижками, упорами, ответными планками, петлями, полотном, скобами.
    и проволочная сетка с покрытием из ПВХ (50 × 50), диаметр 4 мм.
  • 42 × 42 дюйма, 42 × 48 дюймов, 48 × 48 дюймов, 42 × 60 дюймов, 42 × 72 дюйма, ворота с одинарным проходом Труба 1 3/8 дюйма, оцинкованная горячим способом.
    12 футов × 42 дюйма, 12 футов × 48 дюймов, 12 футов × 60 дюймов, 12 футов × 72 дюйма, ворота с двойным приводом. Труба 1 3/8 дюйма, горячеоцинкованная погружением.
    Панель конуры 6 футов × 6 футов, 6 футов × 12 футов Труба 1 3/8 дюйма, оцинкованная погружением. окрашены в коричневый цвет
    Трубчатые затворы: калибр 18 или толщина 1,2 мм, оцинкованные, затем окрашены порошковой краской в ​​коричневый цвет

Как сделать ворота из цепного забора

Если вы не хотите покупать ворота из цепного звена, а затем делать их самостоятельно, установите их там, где вы хотите установить. Это не сложно, так что вы можете сэкономить много расходов.
используется в производстве: рулетка, петли для стоек ворот, защелка вилки ворот, болты, головки, гаечный ключ, звенья цепи, рама ворот, скобы, припой, плоскогубцы.

Вот шаги и советы по установке ворот с цепными звеньями.

  • Первое: по инструкции изготовьте каркас ворот и первую часть закрепите на скользящем ремне. Затем своими руками собираются раздвижные части дверной коробки.
  • S второй : вставить стержень в упор и через катушку.
  • T hird : прикрепите натяжную ленту и вставьте второй рычаг в сетку. Убедитесь, что вы сдвинули его достаточно близко к противоположной боковой направляющей, чтобы удерживать сетку натянутой после того, как вы прикрепите ее к натяжным лентам.
  • Четвертый: отсоедините прядь сетки, которая находится рядом с внешним вторым натяжным стержнем, и вытащите ее, удалив лишнюю сетку плоскогубцами.
  • Пятое: туго натяните сетку вместе с натяжной лентой, вставляя натяжную планку в натяжные ленты на раме ворот с помощью плоскогубцев, если сетка недостаточно натянута, рычаг переходит в следующий набор петель. Распутайте лишнюю сетку и зацепите планку обратно за натяжные ленты.
  • Окончательный вариант : прикрепите соединительную линию к контрольным точкам верха и низа, как только сетка будет зафиксирована в одном месте. Кабельная линия в сетке вокруг крюка с плоскогубцами, протянутый сетевой кабель был немного выше дверной рамы к сети. С помощью плоскогубцев убедитесь, что шнур свободно втянут в сетку.
  • Советы : его металлическая фурнитура должна быть готова к завершению. Для переключения ворота должны находиться на высоте земли.

Наш новый проект ворот и заборов

  • Двустворчатые ворота
    Материал Сталь.
    Наплавка Оцинковка с пластиковым покрытием.
    Размеры Высота: 200 см, Ширина: 400 см.
    Рамка: 5 см × 5 см.
    Вертикальные планки 2,5 см × 2,5 см, сваренные на расстоянии 10 см.
    Квадратные стойки с крышкой: 20 см × 20 см × 250 см.
    Горячеоцинкованное покрытие ISO 1461.
  • Одностворчатые распашные ворота
    Материал Сталь.
    Наплавка Оцинковка с пластиковым покрытием.
    Размеры Высота: 200 см, Ширина: 100 см.
    Рамка: 4 см × 4 см.
    Квадратная сетка 5 см × 5 см, вваренная в каркас.
    Квадратные стойки с крышкой: 5 см × 5 см × 250 см.
    Горячеоцинкованное покрытие ISO 1461.
  • Ограждения
    Материал Сталь.
    Наплавка Оцинковка с пластиковым покрытием.
    Размеры Высота забора: 200 см.
    Ширина панели: 250 см.
    Высота стоек: 250 см.
    Сетка: 10 см × 5 см.
    Горячеоцинкованное покрытие ISO 1461.
