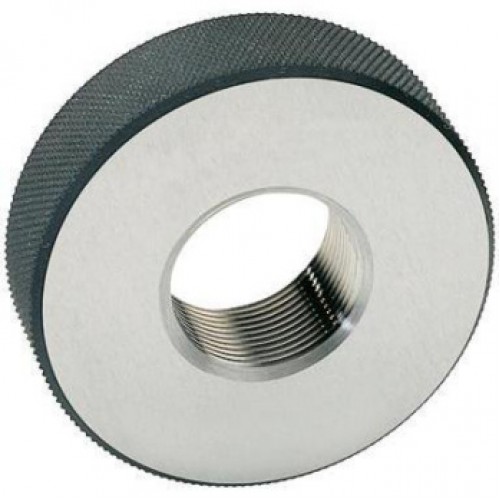

Калибры-кольца резьбовые для метрической резьбы ГОСТ 17763-72, ГОСТ 17764-73 в Москве

Цена: Цену уточняйте

за 1 ед.

Компания Техшаблон, ООО (Москва) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар Калибры-кольца резьбовые для метрической резьбы ГОСТ 17763-72, ГОСТ 17764-73, расчеты производятся в ₽. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.

Описание товара

Калибры-кольца «НЕ»-непроходные(с укороченным профилем резьбы)

Дрель ручная пневматическая прямая пистолетной конфигурации (до d=10мм, V=2500об/мин, Q=0,22м3/мин, Р=0,63 Мпа) (1521) (MANNESMANN)

Товары, похожие на Калибры-кольца резьбовые для метрической резьбы ГОСТ 17763-72, ГОСТ 17764-73

Вы можете приобрести товар Калибры-кольца резьбовые для метрической резьбы ГОСТ 17763-72, ГОСТ 17764-73 в компании Техшаблон, ООО через наш сайт. На данный момент товар находится в статусе «в наличии».

Компания Техшаблон, ООО является зарегистрированным поставщиком на сайте BizOrg.su.

Служебная информация:

На нашей площадке для удобства, каждой компании присвоен уникальный ID. Техшаблон, ООО имеет ID 183084. Калибры-кольца резьбовые для метрической резьбы ГОСТ 17763-72, ГОСТ 17764-73 имеет ID на сайте — 1555820. Если у вас возникли сложности при работе с компанией Техшаблон, ООО – сообщите идентификаторы компании и товара/услуги в нашу службу технической поддержки.

Дата создания модели — 30/12/2016, дата последнего изменения — 30/12/2016. За все время товар был просмотрен 735 раз.

Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией Техшаблон, ООО цена товара «Калибры-кольца резьбовые для метрической резьбы ГОСТ 17763-72, ГОСТ 17764-73» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Техшаблон, ООО по указанным телефону или адресу электронной почты.

Телефоны:

+74956618415

Купить калибры-кольца резьбовые для метрической резьбы ГОСТ 17763-72, ГОСТ 17764-73 в Москве:

ш.Старокалужское, д. 62, стр.1, корпус 4, офис 8.

Калибры-кольца резьбовые для метрической резьбы ГОСТ 17763-72, ГОСТ 17764-73

Проверка резьбы 101 Часть VII. Резьбовые кольца

Это часть VII серии проверок резьбы 101.

В части I мы обсудили основы измерения резьбы и подробно рассмотрели, что такое резьбовые калибры. Во второй части мы обсудили основы формы резьбы. В Части III мы обсудили тонкости системы обозначения британской резьбы, а в Части IV мы обсудили тонкости системы обозначения метрической резьбы. В части V мы погрузились в сложный мир, который является теорией, лежащей в основе проверки потоков. Наконец, в части VI мы вернули его в практическую плоскость и исследовали конструкцию и производство резьбовых заглушек.

Теперь, когда мы получили полное представление о динамике резьбовой заглушки, пришло время изучить другие 50% уравнения, резьбовые кольца.

Как обсуждалось в Части V, сложная геометрия проверки резьбы не позволяет проводить большинство проверок, необходимых в цеху. Просто нецелесообразно выполнять полную проверку размеров каждого резьбового компонента, покидающего ваше предприятие.

К счастью, у нас есть резьбовые калибры для быстрой проверки всех резьбовых компонентов. Существует два основных калибра резьбы: резьбовое кольцо для проверки наружной резьбы и резьбовая заглушка для проверки внутренней резьбы. Эта измерительная система позволяет нам сократить время проверки каждого компонента до нескольких секунд. В результате этой огромной эффективности резьбовые калибры стали повсеместно использоваться в обрабатывающих центрах по всему миру и в настоящее время являются одними из самых распространенных существующих калибров.

Мы завершим наше глубокое погружение в резьбовые калибры более подробным рассмотрением резьбовых колец и их использования.

Конструкция резьбового кольца

Подобно своим собратьям, резьбовые заглушки и резьбовые кольца представляют собой калибры проходного/непроходного типа, которые содержат внутреннюю резьбу, обработанную до очень определенного размера резьбы. Они используются для проверки компонентов с внешней резьбой (например, болтов).

Все кольца с резьбой классифицируются как датчики атрибутов, что означает, что они не обеспечивают обратную связь о том, каков точный размер размера. Они проводят функциональную проверку, чтобы убедиться, что проверяемая внутренняя резьба находится в пределах допустимого допуска.

Чаще всего резьбовые кольца поставляются в наборе, состоящем из проходного и непроходного кольца. Подробнее об этом позже.

Резьбовые кольца изготавливаются двух основных конструкций: фиксированной и регулируемой.

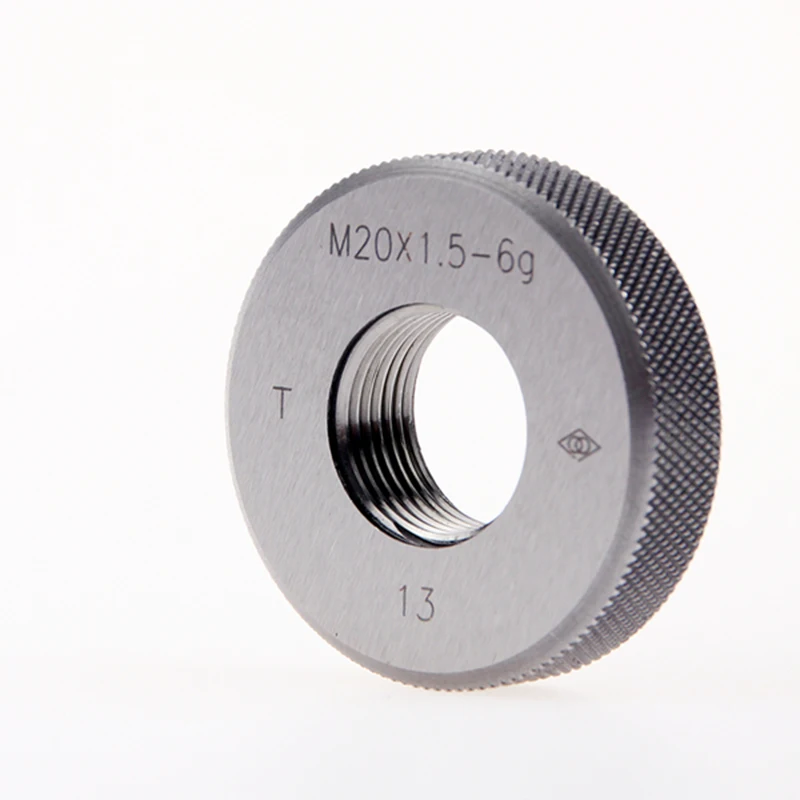

Кольца с фиксированной резьбой

Кольца с фиксированной резьбой — это именно те кольца, которые имеют фиксированный размер. Это очень простой и удобный в использовании прибор. Эти кольца невозможно отрегулировать после использования. Однако они часто дешевле, чем их регулируемые аналоги.

Кольца с регулируемой резьбой

Чтобы устранить отсутствие возможности регулировки кольца с фиксированной резьбой, в эпоху Второй мировой войны были созданы кольца с регулируемой резьбой. Благодаря добавлению нескольких ключевых функций резьбовые кольца теперь можно было регулировать по мере их износа, что значительно экономило затраты владельца в течение жизненного цикла. Кроме того, небольшие дефекты в производственном процессе могут не обязательно требовать полной переделки калибра, поскольку его можно просто отрегулировать до допуска.

Наиболее распространенной конструкцией регулируемого резьбового кольца является резьбовое кольцо American Gage Design (AGD), показанное ниже.

Другим, хотя и менее распространенным, кольцом с резьбой в южном стиле, показанным ниже.

Поскольку конструкция AGD значительно более распространена, мы обсудим ее здесь. Как вы видите ниже, кольцо имеет несколько ключевых компонентов, которые позволяют регулировать кольцо.

Мы подробно рассмотрим процесс регулировки резьбового кольца в Части VIII, но основная идея заключается в следующем. Поскольку резьбовое кольцо нуждается в регулировке, стопорный винт ослабляется. Затем регулировочный винт можно повернуть в любом направлении, чтобы либо увеличить, либо уменьшить средний диаметр кольца. По часовой стрелке затягивает калибр; против часовой стрелки ослабляет его.

При этом фиксирующая прорезь будет соответственно расширяться или сужаться из-за свободного пространства в пружинных отверстиях.

Рекомендуется наносить воск для защиты от несанкционированного доступа в прорези, где расположены винты. Таким образом вы защитите сами винты, а также создадите способ узнать, был ли калибр отрегулирован или нет. Кроме того, рекомендуется использовать цветовую маркировку этого воска: зеленый для колец Go и красный для колец No-Go.

Кольца с резьбой Go

Резьбовое кольцо Go обработано с отрицательным допуском, благодаря чему элемент находится на максимальном пределе материала.

Применение

Кольцо Go используется для проверки компонента с внешней резьбой.

Проверяет следующее:

Максимально допустимый внутренний диаметр
Максимально допустимый диаметр делителя
Фланги
Свинец

При использовании оператор должен навинтить элемент Go на компонент с внешней резьбой. Элемент должен свободно и легко проходить по всей длине компонента. Если он проходит через всю резьбу, деталь проходит. Если он застревает или требует применения силы для создания резьбы элемента, размер продукта меньше минимально допустимого размера и его следует выдать из строя.

Понимание этого очень важно. Иногда вы можете надавить датчиком на изделие. Однако это никому не приносит пользы. Принуждение члена Go через компонент может на самом деле «перемалывать» продукт, делая его приемлемым. Этот поступок поставит под угрозу его целостность. Кроме того, он будет медленно, но верно изнашивать и заглушку.

Непроходные кольца с резьбой

Непроходное кольцо с резьбой обработано с плюсовым допуском, благодаря чему элемент находится на минимальном пределе материала. Кольцо No-Go обычно обрабатывается со шлифованным гребнем, так как эта часть заглушки не используется.

Использование

Очевидно, что, как и кольцо Go, кольцо No-Go используется для проверки компонента с внешней резьбой.

Однако он используется только для проверки максимально допустимого делительного диаметра. (Примечание: возможно, вы заметили, что ни годные, ни непроходные кольца не относятся к меньшему диаметру компонента. При необходимости эту проверку необходимо выполнить с помощью других средств, таких как нутромер).

При использовании оператор должен навинтить непроходной элемент на компонент с внешней резьбой. К сожалению, существует разница в критериях передачи продукта между дюймовой и метрической системами. Для дюймовой (британской) системы стопорное кольцо не должно проходить более трех полных оборотов на продукте. Если, конечно, изделие тонкое и имеет меньше нитей, то потребуется модификация этого правила. Для метрической системы критерием является то, что пробка должна иметь определенное сопротивление перед вторым поворотом.

Если член No-Go взаимодействует с продуктом больше, чем отведено для любой из систем, проверяемый продукт больше, чем максимально допустимый размер и должен быть отклонен.

Плоскость износа кольцевого калибра

При использовании любого резьбового калибра, кольца или пробки, вы третесь металлом о металл. Естественно, со временем датчик изнашивается. Что интересно, этот износ будет происходить в одном и том же месте довольно постоянно в течение всего срока службы датчика.

Как видно здесь, это создаст сценарий, в котором на боковой стороне нити фактически будет протерта «ступенька». Область, которая изнашивается, называется «плоскостью износа» датчика.
