Канавочная фреза: Фрезы канавочные DIMAR — 100 ПИЛ
Содержание

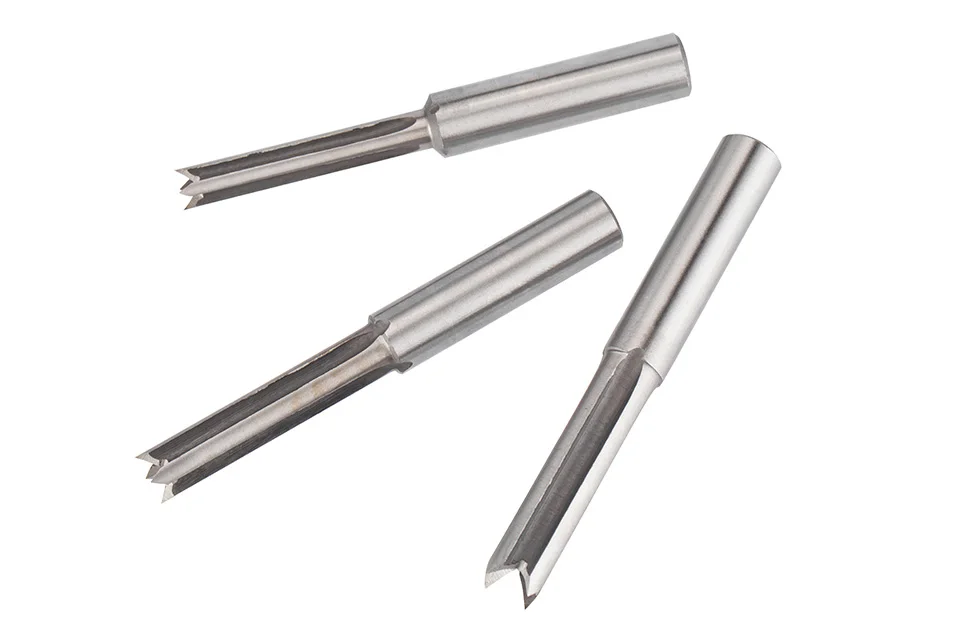

Фреза концевая HSS с 2 канавками
- Главная
- Продукция
- Фрезерные инструменты
- Концевые фрезы из быстрорежущей стали
- Фреза концевая HSS (с 2 канавками)
Концевая фреза с 2 канавками используется на фрезерных станках для обработки плоских и боковых поверхностей, обработки канавок и резки деталей. Фрезы с 2 зубьями изготовлены из быстрорежущей стали, что делает их пригодными для фрезерования деталей с пределом прочности на разрыв ниже 1200 Н/мм².
Технические характеристики
Диаметр фрезы, мм (A) | Диаметр хвостовика, мм (B) | Длина канавки, мм (C) | Общая длина, мм (D) | Кол-во канавок (E) |
1 | 6 | 4 | 60 | 2 |
2 | 6 | 11 | 60 | 2 |
2. 5 | 6 | 8 | 60 | 2 |
3 | 6 | 11 | 60 | 2 |
4 | 6 | 12 | 60 | 2 |
5 | 6 | 15 | 60 | 2 |
6 | 6 | 19 | 63 | 2 |
8 | 8 | 22 | 66 | 2 |
10 | 10 | 25 | 75 | 2 |
12 | 12 | 35 | 85 | 2 |
14 | 12 | 35 | 90 | 2 |
16 | 16 | 40 | 95 | 2 |
18 | 16 | 40 | 95 | 2 |
20 | 20 | 50 | 110 | 2 |
Компания LONNZ является поставщиком инструментов премиум-класса. Мы предоставляем все виды прецизионных цанговых патронов, цанговых патронов с ЧПУ и других принадлежностей для металлообработки токарными станками. Мы поставляем подходящие обрабатывающие инструменты для всех типов производственных компаний. Наши основные преимущества заключаются в предложении только высококачественной продукции и выдающейся производственной способности. Мы поставляем цанги и цанговые патроны для таких производителей как SANDVIK NTK, KYOCERA, KORLOY, MITSUBISHI, TUNGALOY, SUMITOMO и других известных брендов. Наш завод расположен в Шэньчжэне, у нас хорошо организованы цепочки поставок режущих инструментов, цанг, фрезерных инструментов и других обрабатывающих инструментов. Благодаря удобному расположению завода мы очень быстро и по выгодной цене получаем все виды сырья и обрабатываемых материалов, включая инструментальную легированную сталь 9SiCr и подшипниковую сталь SUJ2. Наши производственные цеха оснащены десятками обрабатывающих центров с ЧПУ, у нас заняты хорошо обученные бригады механиков, что позволяет выполнять высокоточные операции резки, фрезерования, вырубки, шлифования и иные операции. Погрешность точности концентричности станков для производства цанг составляет до 0,003 мм, что продлевает срок службы до 600 000 раз. Мы горячо приветствуем наших клиентов и готовы удовлетворить любые Ваши потребности.
LONNZ специализируется на производстве различных типов прецизионных цанг. Начиная с 2015 года для удовлетворения различных потребностей наших заказчиков, мы начали расширять линейку нашей продукции. На сегодняшний день мы предлагаем широкий выбор токарных инструментов, фрезерных инструментов, сверл, твердосплавных пластин и шлифовальных кругов.
Tags
Фреза концевая HSS Фреза концевая Концевая фреза с 2 канавками
Другие продукты
-
- Фреза концевая HSS (с 3 канавками)
-
- Фреза концевая HSS (с 4 канавками)
-
- Твердосплавная концевая двузубая фреза (угол наклона зубьев 45°)
-
- Твердосплавная концевая трехзубая фреза (угол наклона зубьев 45°)
-
- Твердосплавная концевая четырехзубая фреза (угол наклона зубьев 45°)
-
- Твердосплавная концевая трехзубая фреза (угол наклона зубьев 55°)
-
- Твердосплавная концевая четырехзубая фреза (угол наклона зубьев 55°)
-
- Твердосплавная концевая двухзубая фреза (угол наклона зубьев 60°)
Какие бывают фрезы для ручного фрезера: кромочная фальцевая и другие
Содержание
- 1 Кромочная фреза
- 1. 1 Фреза кромочная фальцевая
- 1.2 Фреза по дереву кромочная
- 2 Торцевые фрезы
- 3 Фрезы фигурные
- 4 Калевочные фрезы
- 5 Что такое концевая фреза
- 5.1 Концевая угловая фреза
- 6 Фреза с подшипником
- 7 Радиусные фрезы по дереву
Если вы решили заняться столярным делом, то эта статья для вас. Необходимость иметь фрезер в домашнем хозяйстве заставляет ответственно подходить и к выбору режущих инструментов или фрез для него. На сегодняшний день на российском рынке очень широко представлены различные модели фрезерных станков и фрез к ним.
В этой статье мы рассмотрим распространенные виды фрез, применяемых при работе с деревянными и металлическими заготовками.
Кромочная фреза
В общем виде конструкцию этого резца можно представить следующим образом:
- Хвостовик, который зафиксирован в патроне. Имеет цилиндрическую форму, есть канал для лучшего крепления в патроне. В продаже имеются насадки с конусным зажимом, изготовленным из легированной стали.
- Резец, повторяющий своей формой очертания обрабатываемой кромки. Он может быть выполнен цельным с хвостовиком. Материал, из которого изготавливают резец, выполнен из твёрдых сплавов или быстрорежущей стали.
- Подшипник, закрепленный сверху или снизу хвостовика. Различный диаметр таких подшипников позволяет контролировать глубину прорези.
Фреза кромочная фальцевая
Этот тип предназначен для формирования выборок с фальцем в виде прямоугольника, выборке четверти, вырезке паза по кромке заготавливаемого материала. С помощью упорного подшипника становится возможным фрезеровать линейные и криволинейные виды заготовок. Их применяют для сращивания заготовок в четверть, вырезания пазов для монтажа дверных филенок, фрезеровки фальцев и элементов мебели.
Фреза по дереву кромочная
Является самым широко распространенным инструментом для работы с деревом. Зачастую в наборах, предназначенных для работы в домашних мастерских, именно кромочные резцы составляют большинство. Их классификация значительно превосходит остальные виды. Эти фрезы подразделяются на профильные, конусные, калевочные, дисковые, фальцевые, галтельные, фигирейные.
Торцевые фрезы
Назначение таких резцов – это обработка ступенчатых и плоских поверхностей. При обработке заготовки резцом, режущие кромки которого расположены на торцевой поверхности, зубья по очереди касаются поверхности материала. Эта особенность позволяет максимально эффективно и ровно обрабатывать деталь. В качестве материала резцов чаще всего используют углеродистую и быстрорежущую сталь, а также минералокерамические сплавы с высокой степенью твердости. Значительно реже встречаются резцы с алмазным напылением. Этот тип предназначен для работы с материалами высокой степени твердости.
Фрезы фигурные
Другое название данного типа – мультипрофильные. Ввиду своей массивности, они должны эксплуатироваться на фрезеровочных аппаратах с мощностью, равной или больше 1600 Вт. В процессе работы задействуете весь профиль резца, причем пользоваться им можно как частично, так и целиком. Эта особенность позволяет задавать желаемую форму вашей заготовке.
Калевочные фрезы
Калевочные фрезы отличаются вогнутой поверхностью режущей части. Это необходимо для того, чтобы придать кромкам заготовки круглые формы, а точнее – четверть круга. Наиболее важными они являются при обработке торцов полок или подлокотников. Величина резца имеет пропорциональную зависимость от толщины заготовки и нужного радиуса скругления кромки.
Что такое концевая фреза
При помощи концевой фрезы обрабатываются пазы, различные выступы и плоские поверхности. Конструктивно она имеет хвостовики конического или цилиндрического типа. Если необходима грубая обработка заготовки, то свой выбор стоит остановить на фрезах с большими зубьями. Чем аккуратнее следует обработать заготовку, тем более мелкие зубья должны быть на резце.
Концевая угловая фреза
Этот тип используется для обработки угловых пазов и наклонных поверхностей. Резцы делятся на одноугловые и двухугловые. Толщина среза заготовки резцом различна по всей длине кромки. Максимальную толщину среза обеспечивает вершина зуба, затем она линейно уменьшается вдоль всей кромки.
Фреза с подшипником
Предназначена преимущественно для работы с торцами заготовки и нарезки пазов. Благодаря наличию в своей конструкции подшипника, она задает направление, в котором будет обрабатываться заготовка. Данный подшипник располагается сверху или снизу лезвий, опираясь на край кромки. Достоинством работы с ней будет ее несложная настройка и подготовка к работе, заключающаяся в выставлении вертикального положения.
Радиусные фрезы по дереву
Эти резцы бывают двух видов: выпуклые и вогнутые с вращением в любую из сторон. Это качество делает их поистине универсальными. Их используют для фигурной или любой другой сложной обработки заготовок.
Как видите, вписать все многообразие видов фрез в формат этой статьи не представляется возможным, поэтому мы кратко ознакомили вас с основными их видами, рассказали об областях применения, материалах, используемых при производстве. Надеемся, что время, потраченное на прочтение этой статьи, вы потратили для себя не зря.
Фрезы для станков по металлу
При выполнении фрезерования на станке применяется режущий зубчатый инструмент – фреза. Широкий спектр работ производимых на фрезерных станках объясняется универсальностью оборудования и разноплановостью инструмента по конструкции, размеру и способу его подач.
Фреза по металлу
Особенность цельных фрез в их отличной балансировке, применяются они для выполнения задач повышенной точности. Большая часть цельных деталей, используемые в изготовлении сложных профилей, обрабатываются фрезерованием. Работа проходит на расположенных в плоскости вращения фрезы заготовках. Обработка стальных болванок ведётся составными фрезами.
Отрезные фрезы по металлу применяются для обработки стали средней твёрдости и чугуна. Они устанавливаются на универсальные и оборудованные ЧПУ фрезерные станки. Фрезы соответствуют требованиям ГОСТ, но в отдельных случаях их можно заказать по индивидуальному чертежу под требуемые задачи. Диаметр её варьируется от 50 до 315 мм при толщине диска от 1 до 6 мм. Выполненный из быстрорежущей стали отрезной инструмент, может использоваться при вытачивания канавок на деталях, изготавливаемых из стали разных марок.
Твердосплавные фрезы применяются для проведения работ по закалённой стали – удаления облоя с цельных литых заготовок, для обработки швов на составных деталях имеющих следы сварки.
Типы твердосплавных фрез по металлу:
- цилиндрическая;
- сферическая;
- сфероцилиндрическая:
- овальная;
- гиперболическая;
- дисковая;
- обратноконическая.
Названия фрез соответствуют форме рабочей головки. Все виды рабочих головок делятся ещё и по углу скоса режущей поверхности. Они могут заменять в работе шлифовальный диск и хвостовик. Твердосплавные пластины имеют повышенный КПД в работе, а срок службы их значительно выше, чем быстрорежущие.
Содержание
Цилиндрические фрезы
На горизонтально-фрезерном оборудовании используются цилиндрические резцы с прямыми и винтовыми зубьями. Соответственно, тот же вид будет у твердосплавных пластин режущей кромки. Прямозубые фрезы используются в обработке узких поверхностей. Винтозубые имеют плавный ход, что даёт более точные параметры обработки.
Цилиндрическая фреза
При необходимости обработки детали с углом наклона инструмента создающего максимальное давление на ось, чтобы не повредить деталь используют сдвоенные фрезы со встречно направленными зубьями. Это позволяет равномерно распределить нагрузку на ось. В процессе резки сдвоенной фрезой режущая кромка одного элемента перекрывается кромкой встречного. Благодаря этому на готовой детали нет никакого намёка, что обрабатывалась она не целиковым, а составным инструментом.
Концевые фрезы
Концевые применяются для обработки детали, которой необходимо придать сложный рельеф с выпуклостями, плавными обтекаемыми переходами от одного элемента к другому и вогнутыми линиями поверхности. Производятся концевые фрезы с цилиндрическими и коническими хвостовиками.
Концевые фрезы
Используется концевая фреза для формирования глубоких пазов, уступов и контурных выемок на корпусе деталей. Основными режущими этой группы инструментов являются кромки зубьев расположенных на цилиндре. Вспомогательные торцевые при этом виде работ служат защитой дна канавки. Выбор диаметра фрезы выбирается на 1/10 мм меньше от необходимой ширины паза.
Используется режущий инструмент для фрезерных станков на ручном и полуавтоматическом режиме управления, оснащённых системой ЧПУ и фрезерно-копировальном оборудовании. Конический хвостовик даёт большую жёсткость крепления в шпинделе. Создание сложного абриса предмета благодаря этому выполняется с соблюдением погрешности заложенной в конструкции станков, на которых применяется этот режущий инструмент.
Видео по производству концевых фрез
Внешне концевые напоминают сверло большого диаметра. Но лишь малая часть концевых фрез имеет режущий элемент нижней части головки. Основные обрабатывающие кромки расположены на гранях спирально закрученного вокруг оси инструмента.
Применение
- обработка торцевой или боковой наружной плоскости;
- создание фигурного контура детали из прямоугольной или плоской заготовки;
- растачивание до необходимого размера отверстий, созданных другим инструментом по металлу.
Угловые фрезы
Угловая необходима для создания углового паза и края наклонной и ли скошенной плоскости. На 1-угловых фрезах режущие пластинки расположены вертикально, вдоль конического корпуса и на его торце. 2-угловые отличаются расположением 2 режущих кромок на взаимодействующих смежных корпусах. Чаще всего эти фрезы применяются в производстве фрезерного инструмента.
Угловые фрезы
Угловая малого размера относится к группе концевых, она оснащена хвостовиком. Толщина её среза неравномерная – минимальное значение у оси вращения, максимальное по диаметру создаваемой окружности, у режущей вершины зуба. Перепады угла резки отражаются на неравномерном нагреве инструмента, что быстро выводит его из строя. Прореживание зубьев через один несколько уменьшит нагрев. Для продления срока службы целесообразно скруглить вершину зубьев.
Отрезные фрезы
В отличие от концевых, отрезная применяется в обработке только по прямой. Дисковые отрезные фрезы используются для отделения выполненной детали от общего куска материала. При необходимости дисковые режущие можно использовать для нарезания канавок и пазов, также ими можно произвести сквозной надрез на фрезерном универсальном станке или оснащённом ЧПУ. Дисковые созданы для проведения обработки чугуна и средне жёсткой стали.
Отрезные фрезы
Торцевые насадные фрезы
В соответствии с ГОСТ фрезы торцевые насадные изготавливаются двух видов – с мелким и крупным зубом. Диаметр 40-50 мм предполагает крепление её на продольной шпонке. Инструменты 63-100 мм в диаметре крепятся на торцевой шпонке. Торцевые насадные могут быть праворежущими и леворежущими. При необходимости крупнозубые фрезы могут иметь неравномерное распределение по окружности режущих элементов. При изготовлении, выбор направления зубьев, отвечающих за сторону, в которую будет осуществляться резка, выбирается в соответствии с производственной необходимостью, особенностью в обработке конкретного вида деталей и конструктивной особенностью фрезерных станков.
Торцевые фрезы
В круглых и пятигранных торцевых насадных фрезах могут использоваться режущие пластины с механическим креплением. Мелкозубые оснащаются вставными ножами с наконечниками из твердосплавных пластин. Применяются торцевые для обработки плоских заготовок на вертикально-фрезерных станках. Профилирующими их кромками являются только вершинки зубьев, торцевые режущие кромки выполняют вспомогательную работу, главная режущая функция ложится на боковые элементы.
Фасонные фрезы
Для обработки деталей с криволинейными сложными контурами используются фасонные дисковые фрезы. Применяются они для узкого круга работ и могут быть:
- полукруглые выпуклые;
- полукруглые вогнутые;
- радиусные.
Особенность их в том, что режущие зубья расположены не по окружности, а только на отдельной её части.
Фасонная фреза
При большом разбросе внешних диаметров, размер внутреннего посадочного отверстия остаётся неизменным – d = 22 мм.
Группа фасонных делится на 2 вида – с затылованными и острыми зубьями. Оба вида используются для обработки деталей с непропорциональным соотношением размеров длины к ширине. Разница в обработке заключается в том, что у затылованной нулевой внешний угол и положительный задний. Она удобнее для заточки, не требует дополнительных приспособлений, но обработку ею чистовой не назовёшь. Более чистую точную обработку даёт острозубый инструмент. Но для поддержания его в надлежащем рабочем состоянии для заточки потребуется копир.
Имеет свою сферу применения и сборный фасонный инструмент. Отдельные его режущие кромки с простой формой составляют сложную кривую. Подобной конструкции фреза используется для обработки железнодорожной колёсной пары, а так же других сложных монолитных форм из металла. В пазах корпуса крепятся 2 смежные рейки с прикреплёнными твердосплавными пластинами.
Шлицевые фрезы
Шлицевые или червячные применяются для нарезания зубьев на валу или шестерни зубчатой передачи или шлицевого соединения по боковому профилю. Шлицевые фрезы – это целая группа инструмента с разным расположением зубьев по окружности диска или только на цилиндрической поверхности. Отличаются они и по способу крепления режущих элементов.
Шлицевыя фреза
Дисковые фрезы
Наиболее удобны для нарезания глубоких канавок, разной ширины, трёхсторонние дисковые. Как пазовый чаще используется инструмент, оснащённый регулируемыми пластинами. Особенность смены угла режущих элементов позволяет провести резку канавки или паза.
Дисковая фреза
Дисковые пазовые предназначены для создания неглубоких пазов. Зубья их расположены на цилиндрическом корпусе. Уменьшить трение при нарезке канавок или пазов помогает расширяющийся к наружной стороне угол. Особенность этой фрезы в том, что у ступицы она уже, чем по наружному диаметру.
2 и 3-сторонние имеют зубья на торцевых сторонах. Боковые их режущие кромки – вспомогательные, главные расположены на самом цилиндре. Зубья, расположенные по окружности, могут иметь положительные и отрицательные значения наклона угла. Отрицательные углы на торце срезаются.
Все продукты — Фергюсон
ложь
категория
Нет подходящего результата поиска
Отопление и охлаждение
(35381)
Ванная сантехника
(35349)
Сантехнические детали и расходные материалы
(27422)
Трубная арматура
(27185)
Освещение и вентиляторы
(18820)
Инструменты
(16816)
Клапаны
(12268)
Дворник
(9296)
Насосы
(9114)
Охрана и безопасность
(8951)
Показать больше
торговая марка
Нет подходящего результата поиска
- jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq4z6&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq4z6&sr=everywhere» data-category-url=»/category/signature-hardware/_/N-zc3lcg&n=zbq4z6&sr=everywhere»>
КОЛЕР
(6219)
jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq4z6&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq4z6&sr=everywhere» data-category-url=»/category/ford-meter-box/_/N-zbqrn6&n=zbq4z6&sr=everywhere»>Моэн
(2967)
jsp?/category/proflo/_/N-zbq6na&n=zbq4z6&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/proflo/_/N-zbq6na&n=zbq4z6&sr=everywhere» data-category-url=»/category/proflo/_/N-zbq6na&n=zbq4z6&sr=everywhere»>Компания Мюллер
(2726)
jsp?/category/rheem/_/N-zbrmod&n=zbq4z6&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/rheem/_/N-zbrmod&n=zbq4z6&sr=everywhere» data-category-url=»/category/rheem/_/N-zbrmod&n=zbq4z6&sr=everywhere»>Джонс Стивенс
(2467)
jsp?/category/victaulic/_/N-zbq6nz&n=zbq4z6&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/victaulic/_/N-zbq6nz&n=zbq4z6&sr=everywhere» data-category-url=»/category/victaulic/_/N-zbq6nz&n=zbq4z6&sr=everywhere»>Американский стандарт
(2315)
Показать больше
Оборудование для подписи
(11776)
Блок счетчиков Ford
(3397)
ПРОФЛО®
(2775)
Рим
(2690)
Victaulic
(2466)
org/ListItem» itemprop=»itemListElement»>
Дом
Код № 649 | 150 мм | 3 мм | 6 зубьев | 1″ | ₹446,00 | ₹446,00 (Доставка за дополнительную плату) | ✓ | |
649-A» data-label=»Model No»> Код № 649-A | 150 мм | 3,5 мм | 6 зубьев | 1″ | ₹446,00 | ₹446,00 (Доставка за дополнительную плату) | ✓ | |
Код № 650 | 150 мм | 4 мм | 6 зубьев | 1″ | 00″ data-sort-value=»446.00″> | ₹446,00 (Доставка за дополнительную плату) | ✓ | |
Код № 651 | 150 мм | 5 мм | 6 зубьев | 1″ | ₹467,00 | ₹467,00 (Доставка за дополнительную плату) | ✓ | |
Код № 652 | 150 мм | 6 мм | 6 зубьев | 1″ | ₹478,00 | ₹478,00 (Доставка за дополнительную плату) | ✓ | |
Код № 653 | 150 мм | 8 мм | 6 зубьев | 1″ | 00″ data-sort-value=»541.00″> | ₹541,00 (Доставка за дополнительную плату) | ✓ | |
Код № 654 | 150 мм | 9 мм | 6 зубьев | 1″ | ₹563,00 | ₹563,00 (Доставка за дополнительную плату) | ✓ | |
Код № 655 | 150 мм | 10 мм | 6 зубьев | 1″ | ₹584,00 | ₹584,00 (Доставка за дополнительную плату) | ✓ | |
Код № 656 | 150 мм | 12 мм | 6 зубьев | 1″ | 00″ data-sort-value=»616.00″> | ₹616,00 (Доставка за дополнительную плату) | ✓ | |
Код № 657 | 150 мм | 15 мм | 6 зубьев | 1″ | ₹ 1 062,00 | ₹1 062,00 (Доставка за дополнительную плату) | ✓ | |
Код № 658 | 150 мм | 19 мм | 6 зубьев | 1″ | ₹ 1 349,00 | ₹1 349,00 (Доставка за дополнительную плату) | ✓ | |
Код № 658-A | 150 мм | 22 мм | 6 зубьев | 1″ | 00″ data-sort-value=»1593.00″> | ₹1 593,00 (Доставка за дополнительную плату) | ✓ | |
Код № 659 | 150 мм | 25 мм | 6 зубьев | 1″ | ₹ 1 700,00 | ₹1700,00 (Доставка за дополнительную плату) | ✓ | |
Код № 660 | 150 мм | 32 мм | 6 зубьев | 1″ | ₹ 2 230,00 | ₹ 2 230,00 (Доставка за дополнительную плату) | ✓ | |
Код № 660-A | 150 мм | 35 мм | 6 зубьев | 1″ | 00″ data-sort-value=»2815.00″> | ₹ 2 815,00 (Доставка за дополнительную плату) | ✓ | |
Код № 661 | 150 мм | 38 мм | 6 зубьев | 1″ | 3 080,00 ₹ | ₹3 080,00 (Доставка за дополнительную плату) | ✓ |
Высокоскоростная стальная фреза для нарезания канавок под уплотнительные кольца (поддерживается серия P по стандартам JIS) 4-зубая | МИСУМИ
Щелкните это изображение, чтобы увеличить его.
Наведите указатель мыши на изображение, чтобы увеличить его0003
Part Number |
---|
H-RGC-P8 |
H-RGC-P9 |
H-RGC-P10 |
H-RGC-P11 |
H -RGC-P12 |
H-RGC-P14 |
H-RGC-P15 |
H-RGC-P16 |
H-RGC-P18 |
H-RGC-P20 |
H-RGC-P22 |
Part Number | Volume Discount | Days to Ship | No. | Outer Diameter (mm) | Shank Diameter (mm) | Overall Length L (mm) | Flute Width T ( мм) | Длина флейты Effectvie ℓ (мм) |
---|---|---|---|---|---|---|---|---|
4 Days | P8 | 11 | 12 | 100 | 2.5 | 2.0 | ||
4 дня | P9 | 12 | 12 | 100 | 2,5 | 2.0 | ||
4 Days | P10 | 13 | 12 | 100 | 2.5 | 2. 5 | ||
4 дня | P11 | 15 | 16 | 100 | 3,2 | 2,5 | ||
4 Days | P12 | 16 | 16 | 100 | 3.2 | 2.5 | ||
4 дня | P14 | 18 | 16 | 100 | 3,2 | 3.0 | ||
4 Days | P15 | 19 | 16 | 100 | 3.2 | 4.0 | ||
4 дня | P16 | 20 | 16 | 100 | 3,2 | 4,5 | ||
4 Days | P18 | 22 | 16 | 100 | 3. 2 | 5.0 | ||
4 дня | P20 | 24 | 20 | 120 | 3,2 | 6.0 | ||
4 Days | P22 | 26 | 20 | 120 | 3.2 | 6.0 |
Loading…
Specifications
Н — РГК | Р8 | 11 | 2,5 | 2,0 | 100 | 12 | 4 |
Р9 | 12 | 2,5 | 2,0 | 100 | 12 | ||
Р10 | 13 | 2,5 | 2,5 | 100 | 12 | ||
Р11 | 15 | 3,2 | 2,5 | 100 | 16 | ||
Р12 | 16 | 3,2 | 2,5 | 100 | 16 | ||
Р14 | 18 | 3,2 | 3,0 | 100 | 16 | ||
Р15 | 19 | 3,2 | 4,0 | 100 | 16 | ||
Р16 | 20 | 3,2 | 4,5 | 100 | 16 | ||
Р18 | 22 | 3,2 | 5,0 | 100 | 16 | ||
Р20 | 24 | 3,2 | 6,0 | 120 | 20 | ||
П22 | 26 | 3,2 | 6,0 | 120 | 20 |
Условия резания см.
