На главную  /   Академия крепежа   /   Все статьи   /   Таблица подбора заклепок по толщине металла


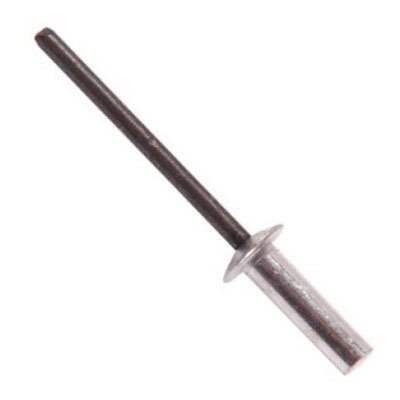

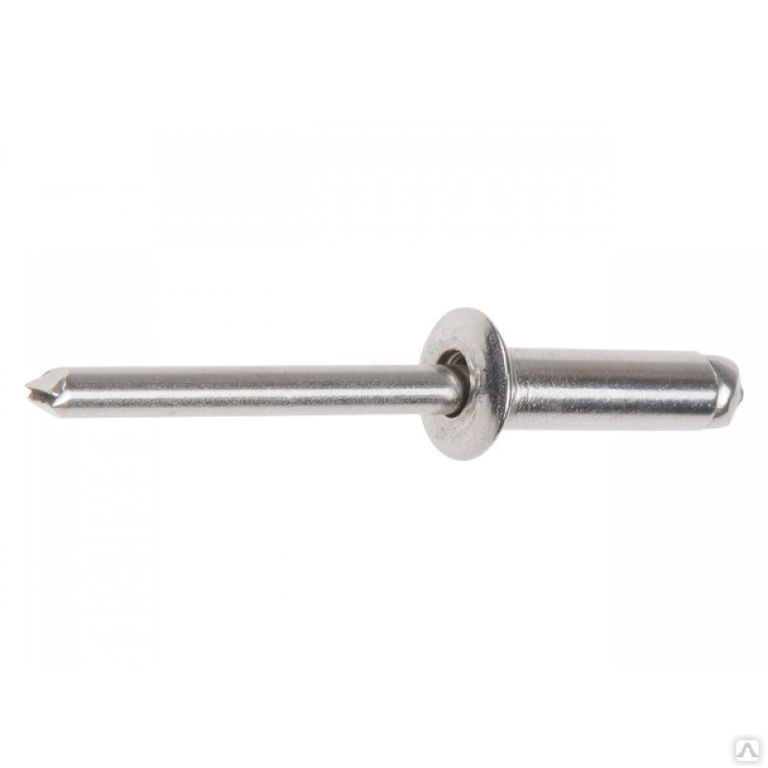

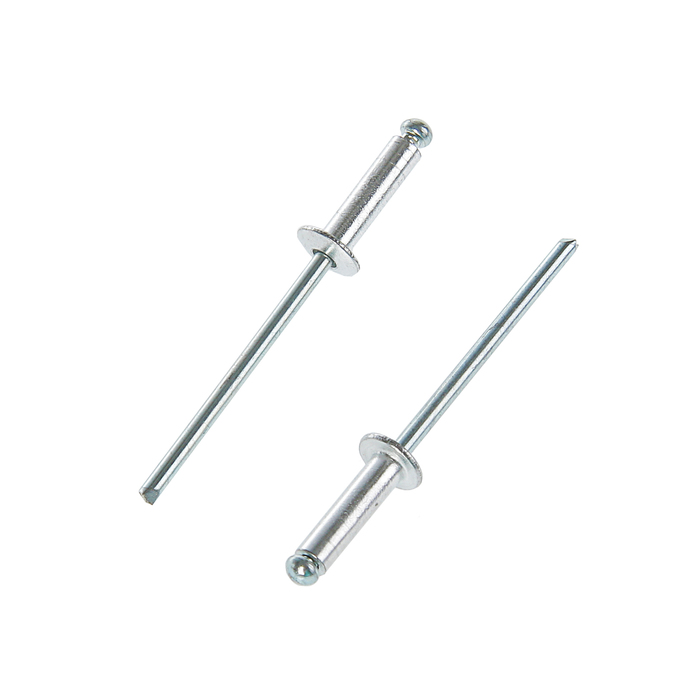

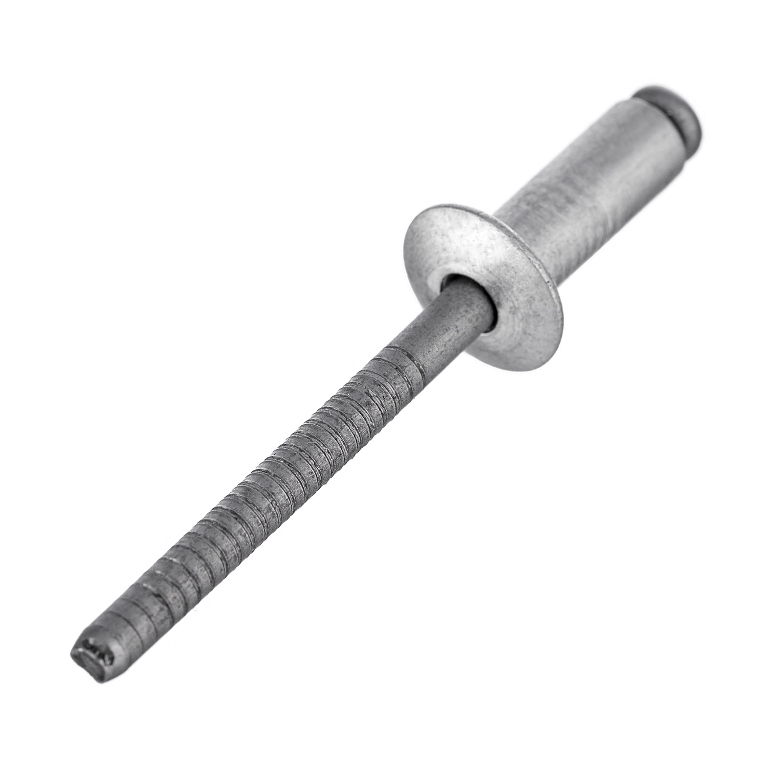

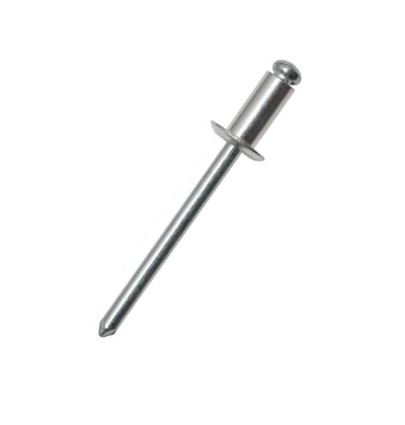

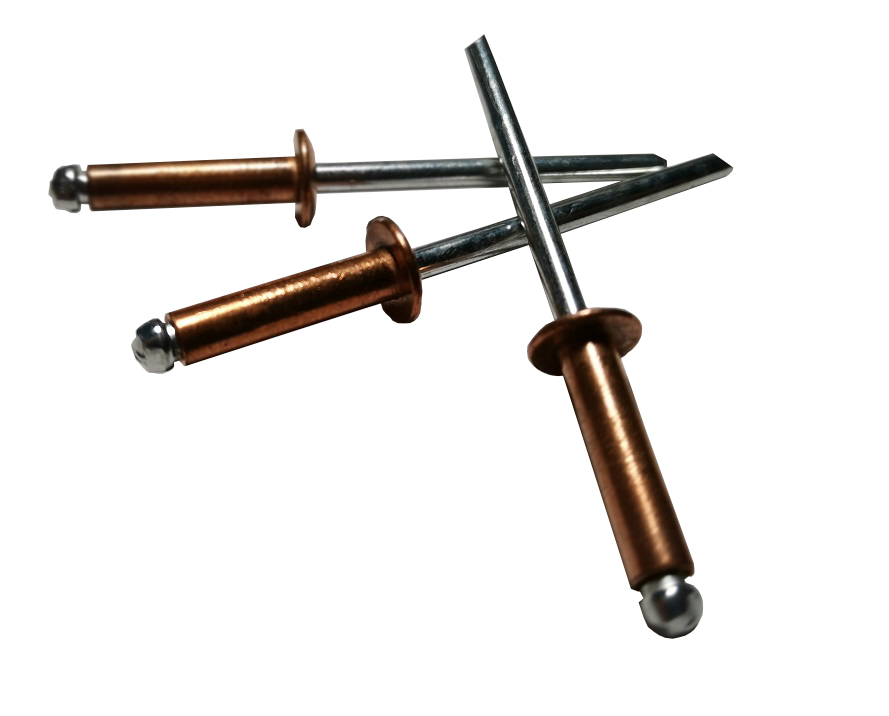

Крепление заклепками является надежным и распространенным методом монтажа.


Для достижения хорошего результата крепления необходимо принимать во внимание:

  • Прочность соединения


Оцениваются нагрузки на срез и на разрыв. В зависимости от прочности соединения выбирается необходимое количество заклепок, их размер и материал из которого они изготовлены.

  • Скрепляемые материалы


В соединения двух материалов различной толщины или различной прочности заклепка устанавливается так чтобы бортик заклепки был расположен со стороны менее прочного материала. Например соединение пластик/сталь. Заклепка устанавливается бортиком со стороны пластика.

  • Диаметр (D) заклепки


Для прочных соединений диаметр заклепки должен быть как минимум такой же как толщина скрепляемых материалов, но не превышать её более чем в 3 раза.

  • Длину (L) заклепки


Рекомендуемая длина заклепки выбирается как толщина скрепляемых материалов (S) плюс диаметр заклепки (D).


Рекомендуемая длина L=S+D

Таблица подбора заклепок























































































Диаметр гильзы (D), мм
Длина гильзы (L), мм
Толщина скрепляемых материалов (S) min-max, мм

2,4
4
0,5 — 2,0

6
2,0 — 4,0

8
4,0 — 6,0

10
6,0 — 8,0

12
8,0 — 10,0

3
4
0,5 — 1,5

5
0,5 — 2,5

6
1,5 — 3,5

7
1,5 — 4,5

8
3,5 — 5,5

10
5,5 — 7,0

12
7,0 — 9,0

14
9,0 — 11,0

16
11,0 — 13,0

18
13,0 — 15,0

3,2
4
0,5 — 1,5

5
0,5 — 2,5

6
1,5 — 3,5

8
3,5 — 5,5

10
5,5 — 7,0

12
7,0 — 9,0

15
9,0 — 12,0

18
12,0 — 15,0

20
15,0 — 17,0

4
5
0,5 — 2,5

6
1,5 — 3,0

7
3,0 — 4,5

8
3,0 — 5,0

10
5,0 — 6,5

12
6,5 — 8,5

14
8,5 — 10,5

16
10,5 — 12,5

18
12,5 — 14,5

20
14,5 — 16,5

25
16,5 — 21,5

30
21,5 — 26,0

4,8
6
0,5 — 3,0

8
3,0 — 4,5

10
4,5 — 6,0

12
6,0 — 8,0

14
8,0 — 10,0

16
10,0 — 12,0

18
12,0 — 14,0

21
14,0 — 17,0

24
17,0 — 20,0

27
20,0 — 23,0

30
23,0 — 25,0

32
25,0 — 27,0

35
27,0 — 30,0

40
30,0 — 35,0

45
35,0 — 40,0

50
40,0 — 45,0

5
6
0,5 — 3,0

8
3,0 — 4,5

10
4,5 — 6,0

12
6,0 — 8,0

14
8,0 — 10,0

16
10,0 — 12,0

18
12,0 — 14,0

20
14,0 — 16,0

25
16,0 — 21,0

30
21,0 — 25,0

35
25,0 — 30,0

40
30,0 — 35,0

45
35,0 — 40,0

50
40,0 — 45,0

6
8
2,0 — 4,0

10
4,0 — 6,0

12
6,0 — 8,0

14
8,0 — 10,0

16
10,0 — 11,0

18
11,0 — 13,0

20
13,0 — 15,0

25
15,0 — 20,0

30
20,0 — 24,0

35
24,0 — 29,0

6,4
12
2,0 — 6,0

15
6,0 — 9,0

18
9,0 — 12,0

22
12,0 — 16,0

26
16,0 — 20,0

30
20,0 — 24,0

35
24,0 — 29,0

50
29,0 — 42,0


Параметры монтажа


    • Толщина скрепляемых материалов S (min-max)


    Максимальная толщина скрепляемых материалов в соответствии с рекомендуемым диаметром отверстия. Учитываем зазор между материалами до монтажа и прибавляем его к толщине материалов.


    • Размер отверстия


    Просверленные и пробитые отверстия должны быть чистыми, без стружки. Во многих случаях заклепка надежно закрепляется, когда диаметр отверстия на 0,1 мм больше диаметра заклепки (D).


    • Расстояние до края пластины


    Должно быть в 2 раза больше диаметра заклепки, и не более 24-кратного диаметра заклепки (D).


    • Расстояние между заклепками


    Для прочных соединений не больше 3-х диаметров заклепки (D).


    • Материал изготовления заклепки


    Обычно подбирают тот материал, который обеспечит необходимую прочность соединения. Если материал из которого изготовлена заклепка отличается от материала скрепляемых материалов, то при подборе заклепок учитывается возможность гальванической коррозии.

    18.06. 2021
