Расточной резец

Главная / *ВИДЫ,ГЕОМЕТРИЯ,РЕЖИМЫ РЕЗАНИЯ ТОКАРНЫХ РЕЗЦОВ / # Расточной резец

Виды расточных резцов
Основные размеры
Геометрия расточного резца
Выбор расточного резца
Режимы резания расточными резцами
Маркировка
.

Изготовление ТОРЦЕВЫХ ФРЕЗ, КОНЦЕВЫЕ ФРЕЗЫ-АКЕ-TIDEWAY-WEMARO, ЗУБЬЯ (РЕЗЦЫ) ГНБ, высокогибкий кабель CHAINFLEX

.

Расточной резец широко применяется в машиностроении и производстве. Их используют для обработки сквозных и глухих отверстий на токарной группе станков. Резцы расточные токарные помогают достичь более точных результатов в работе, а также создают высокую частоту обработки. Инструментом последовательно снимаются слои металла, что помогает расширить обрабатываемое отверстие до нужных размеров. Благодаря точному оборудованию, результат можно регулировать в пределах десятых долей миллиметра. Если резец для расточки хорошо заточен и находится в исправном состоянии, то он может работать с различными металлами, так как он всегда должен быть более жестким, чем деталь. Для надежности, всегда требуется проверять его закрепление, так как неправильное положение может привести к поломке самого инструмента или браку обработки детали.

Основной упор в данном резце сделан на высокую производительность в работе. Как правило, расточной резец снимает относительно небольшие слои, которые помогают расширить отверстие, так что здесь важна скорость и точность, что в свою очередь отображается на геометрии изделия. Рабочая поверхность сделана клинообразной формы, так как это помогает лучше врезаться в слой материала и деформировать его, снимая стружку должной толщины. Постепенное скалывание верхнего слоя материала доводит заготовку до необходимого состояния. Действующим стандартом, по которому изготавливается резец расточной, является ГОСТ 18872-73, что предназначен для изделий из быстрорежущей стали, наименьший диаметр которых достигает 14 мм. Если же инструмент предназначается для глухих отверстий, диаметр которых составляет до 6 мм, то это уже будет ГОСТ 18873-72. Если расточной резец изготавливается из твердосплавного состава, то здесь будет актуальным ГОСТ 18882-73 для сквозных отверстий и ГОСТ 18883-72 – для глухих, соответственно.

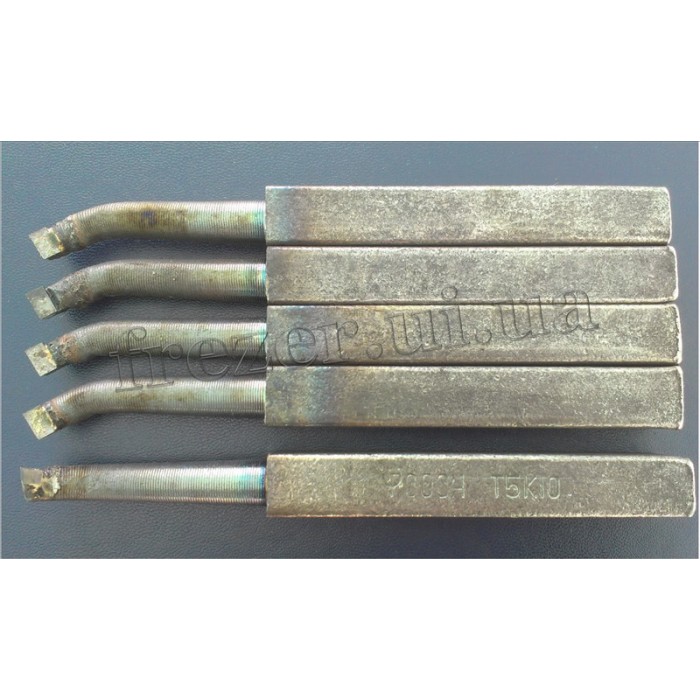

фото:расточные токарные резцы по металлу

Виды расточных резцов

Расточной резец может быть выполнен в нескольких вариантах. Быстрорежущий вид служит для обработки различных легких материалов и соответствующих сплавов, куда можно отнести алюминий, фторопласт, текстолит и другие материалы.

Для более крепких и тяжелых составов применяются монолитные, резец расточной твердосплавный или со вставками пластин из твердых сплавов. Такие изделия уже могут работать с бронзой, сырой сталью, нержавейкой, калеными сортами стали и другими материалами.

Все эти разновидности в свою очередь разделяются и по виду державки, которая может быть квадратной или круглой. Помимо этого, есть еще разделение по назначению. Согласно выполняемым функциям выпускают расточной резец для глухих отверстий, которые применяется не только для обработки внутренних стенок отверстия, но и занимается проточкой дна, вместе с последующей его шлифовкой. Также встречается резец расточной проходной, который используется для сквозных отверстий. Он работает с деталями цилиндрической формы, или имеющими сквозные дырки.

Сейчас оказываются весьма популярной такая разновидность как расточной резец со сменными пластинками. Они имеют различные профили и формы, а главное, что в комплекте к ним идет набор запасных частей, которые могут использоваться для крепежа рабочих пластин и державок. Износившиеся пластины можно быстро заменить.

Основные размеры

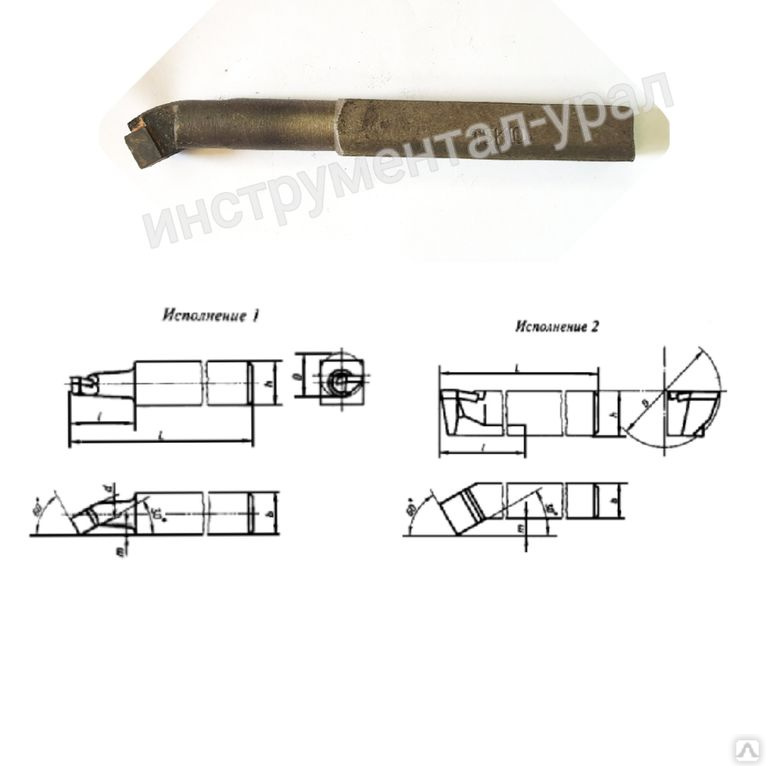

Расточные резцы для токарных станков, которые предназначены для работы со сквозными  и глухими отверстиями, изготовляются согласно определенным стандартам размеров.

фото:размеры расточных резцов

Геометрические параметры расточного резца

Геометрия рабочей части изделия состоит из трех основных углов, которые в своей сумме всегда образуют 90 градусов. Сюда входит:

• Главный задний угол, который образуется между плоскостью резания и задней поверхностью инструмента. Он уменьшает трение между деталью и задней поверхностью. Чем больше этот угол, тем меньше шероховатость поверхности, которая поддается обработке. Соответственно, чем тверже металл, тем меньше должен быть этот угол.
• Угол заострения, который замеряется между передней и задней поверхностью инструмента. Он влияет на прочность изделия, так что чем он больше, тем надежнее будет расточной резец.
• Главный передний, который замеряется между передней поверхностью инструмента и то плоскостью, которая располагается перпендикулярно от поверхности резания. С его помощью можно повлиять на размер деформации снимаемого слоя.

фото:геометрия расточного резца

Выбор расточного резца

Расточной резец выбирается согласно тому, с какими материалами он будет работать. В первую очередь – это тип, для глухих или наружных отверстий. Далее очень важно смотреть по материалу, который подвергается обработке. Если основной геометрический принцип у данной разновидности примерно одинаковый, то материалы изготовления будут различными.

«Совет профессионалов! Ни в коем случае не стоит использовать изделия из быстрорежущей стали для обработки нержавеющей стали, бронзы и изделий из каленых сортов металла. Это приведет к быстрому износу, так что здесь лучше применять только изделия из твердосплавных материалов»

Не стоит также забывать и о размерах, так как некоторые резцы просто физически не смогут проникнуть в отверстие. Для постоянной активной работы желательно иметь набор из нескольких изделий или выбрать вид со сменными пластинами. Для обработки глухих отверстий, специалисты подбираются изделия в два раза меньше по диаметру, чем обрабатываемое отверстие.

Режимы резания расточными резцами

Выбор режима резания во многом зависит от расточки резца, диаметра отверстия, вида материала и прочих факторов. В зависимости от диаметра обрабатываемого отверстия при работе со сквозными отверстиями, резец требуется устанавливать ниже или выше их центра. В то же время, при работе с глухими отверстиями, резец внутренний расточной ставится четко по центру, чтобы не было бобышек в торце.

Маркировка

Существует несколько основных марок резцов, отличных по размеру и составу. К примеру, Т15К6 – материал изготовления относится к титановольфрамовой твердосплавной группе с 15%-ным содержанием карбида титана и 6%-ным содержанием кобальта.

Резцы Расточные для сквозных отверстий ГОСТ 18882 инструмент Саратов, Энгельс

Резцы Расточные для сквозных отверстий ГОСТ 18882 инструмент Саратов, Энгельс

• Главная
• Металлорежущий инструмент
• Резцы
• Резцы Расточные для сквозных отверстий ГОСТ 18882

• Резец расточной скв ВК8 12х12х130

ед.

• Резец расточной скв ВК8 16х16х140

ед.

• Резец расточной скв ВК8 16х16х140 l=40 тип2, исп.1(виброустойчивые)

ед.

• Резец расточной скв ВК8 16х16х140 лев

ед.

• Резец расточной скв ВК8 16х16х170

ед.

• Резец расточной скв ВК8 20х20х170

ед.

• Резец расточной скв ВК8 20х20х170 лев

ед.

• Резец расточной скв ВК8 20х20х200

ед.

• Резец расточной скв ВК8 20х20х200

ед.

• Резец расточной скв ВК8 25х16х200

ед.

• Резец расточной скв ВК8 25х25х200

ед.

• Резец расточной скв ВК8 25х25х220

ед.

• Резец расточной скв ВК8 25х25х220 лев

ед.

• Резец расточной скв ВК8 25х25х240

ед.

• Резец расточной скв ВК8 32х25х280 исп.2

ед.

• Резец расточной скв Т15К6 12х12х130

ед.

• Резец расточной скв Т15К6 16х12х170

ед.

• Резец расточной скв Т15К6 16х16х140

ед.

• Резец расточной скв Т15К6 16х16х140 лев

ед.

• Резец расточной скв Т15К6 16х16х170

ед.

• Резец расточной скв Т15К6 20х20х170

ед.

• Резец расточной скв Т15К6 20х20х170 лев

ед.

• Резец расточной скв Т15К6 25х16х170

ед.

• Резец расточной скв Т15К6 25х20х240 2140-0083

ед.

• Резец расточной скв Т15К6 25х25х200

ед.

• Резец расточной скв Т15К6 25х25х220

ед.

• Резец расточной скв Т15К6 25х25х220 лев

ед.

• Резец расточной скв Т15К6 25х25х240

ед.

• Резец расточной скв Т15К6 32х25х280

ед.

• Резец расточной скв Т30К4 20х20х170

ед.

• Резец расточной скв Т30К4 20х20х200

ед.

• Резец расточной скв Т30К4 25х25х200

ед.

• Резец расточной скв Т5К10 12х12х140

ед.

• Резец расточной скв Т5К10 16х12х170

ед.

• Резец расточной скв Т5К10 16х16х140

ед.

• Резец расточной скв Т5К10 16х16х140 лев

ед.

• Резец расточной скв Т5К10 16х16х170

ед.

• Резец расточной скв Т5К10 20х20х170

ед.

• Резец расточной скв Т5К10 20х20х170 лев

ед.

• Резец расточной скв Т5К10 25х16х200

ед.

• Резец расточной скв Т5К10 25х25х200

ед.

• Резец расточной скв Т5К10 25х25х220

ед.

• Резец расточной скв Т5К10 25х25х220 лев

ед.

• Резец расточной скв Т5К10 25х25х240

ед.

• Резец расточной скв Т5К10 32х25х280

ед.

• Резец расточной скв Т5К10 40х32х300 тип1, исп.2

ед.

Добавить инструмент

Оформить заказ

Заявка от

Ваш E-mail

Ваш телефон

Отправить заказ

Отмена

Прикрепите файл

Заявка от

Ваш E-mail

Ваш телефон

Отправить заказ

Отмена

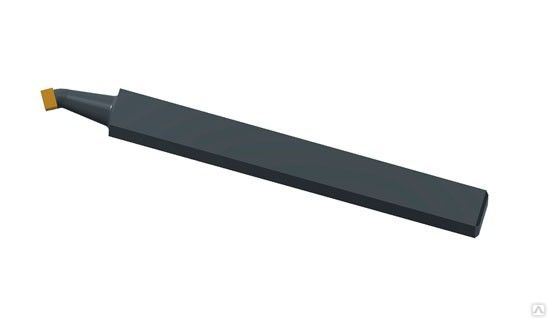

Резец расточной для сквозных отверстий 16х16х140 Т15К6 ГОСТ 18882-73 2501097 ВИЗ – БауМастер

Выбрать категориюАвтомобильный инструмент  (1 317)   Автомобильные инверторы  (1)   Автомобильные компрессоры  (10)   Автомобильные пылесосы  (1)   Адаптеры, воротки, карданы, трещотки, удлинители  (133)      Воротки  (17)      Карданы  (12)      Переходники и держатели  (6)      Трещотки  (68)      Удлинители  (29)         Удлинители 1/2″  (14)         Удлинители 1/4″  (6)         Удлинители 3/4″  (2)         Удлинители 3/8″  (5)         Удлинители квадрат 12,5мм  (2)   Аксессуары автомобильные  (149)      Автокружки  (3)      Знаки аварийной остановки  (2)      Лопаты автомобильные  (14)      Органайзеры  (6)      Пакеты для шин  (2)      Провода стартовые  (6)      Ремни и резинки багажные  (52)      Салфетки и губки  (8)      Тросы буксировочные  (17)      Щетки и скребки  (34)      Щетки стеклоочистителя  (5)   Башмаки противооткатные  (3)   Головки торцевые  (438)      Головки торцевые 1/2″ 12-гранные  (37)      Головки торцевые 1/2″ 12-гранные свечные  (5)      Головки торцевые 1/2″ 6-гранные  (83)      Головки торцевые 1/2″ 6-гранные свечные  (7)      Головки торцевые 1/2″ 6-гранные удлиненные  (26)      Головки торцевые 1/4″ 6-гранные  (28)      Головки торцевые 3/8″ 12-гранные  (1)      Головки торцевые Spline 1/2″  (5)      Головки торцевые SURFACE 1/2″  (5)      Головки торцевые TORX 1/2″  (30)      Головки торцевые многоразмерные  (2)      Головки торцевые ударные 1/2″ 6-гранные  (74)      Головки торцевые ударные 3/4″ 6-гранные  (5)      Головки торцевые ударные глубокие 1/2″ 6-гранные  (7)      Головки торцевые ударные глубокие 3/4″ 6-гранные  (21)      Наборы головок  (102)         Наборы головок 1/2″  (48)         Наборы головок 1/4″  (31)         Наборы головок 3/4″  (4)         Наборы головок 3/8″  (18)   Головки-биты (насадки)  (85)      Головки-биты (насадки) 1/4″  (16)      Головки-биты (насадки) HEX  (10)      Головки-биты (насадки) Spline  (4)      Головки-биты (насадки) TORX  (20)      Головки-биты (насадки) ударные 1/2″  (17)      Головки-биты (насадки) ударные 1/2″ 6-гранные  (6)      Головки-биты (насадки) ударные 3/4″  (7)      Головки-биты (насадки) ударные 3/4″ 6-гранные  (5)   Домкраты, подъемники, держатели  (187)      Домкраты бутылочные  (111)      Домкраты винтовые  (5)      Домкраты подкатные  (34)      Домкраты реечные  (10)      Краны гидравлические  (3)      Опоры для домкратов  (14)      Подставки под машину регулируемые  (6)      Стойки трансмиссионные  (4)   Зеркала досмотра, зонды, магниты  (4)   Измерители  (6)      Ареометры  (1)      Наборы щупов  (1)      Пробники напряжения  (4)   Инструмент для шиномонтажа  (16)   Ключи балонные  (34)   Ключи свечные  (17)   Кузовной инструмент  (3)   Лебедки, тали, тельферы, траверсы  (67)   Мебель для автосервиса  (11)   Наборы инструмента  (58)   Растяжки гидравлические  (21)   Системы хранения  (2)   Смазочное оборудование  (9)   Стенды для ремонта двигателей  (3)   Съемники  (46)      Съемники масляных фильтров  (8)      Съемники подшипников  (6)      Съемники прочие  (15)      Съемники стопорных колец  (17)   Устройства пуско-зарядные  (13)Аксессуары для аудио, видео, ТВ  (107)Антенны, усилители сигнала  (19)Бензоинструмент  (237)   Виброплиты бензиновые  (11)   Газонокосилки бензиновые  (7)   Канистры  (9)   Лампы паяльные  (5)   Мотоблоки  (6)   Мотобуры бензиновые  (8)   Мотопомпы бензиновые  (7)   Пилы цепные бензиновые  (60)      Бензопилы  (18)      Цепи пильные  (24)      Шины для бензопил  (11)   Свечи зажигания  (6)   Снегоуборочные машины  (3)   Триммеры бензиновые  (53)   Электрогенераторы  (62)Бытовая техника  (511)   Красота и здоровье  (143)      Бритвы аккумуляторные  (8)      Весы электронные  (26)      Массажеры  (3)      Наборы для стрижки волос  (25)      Плойки, стайлеры  (30)      Фены  (36)      Щипцы для волос  (15)   Техника для дома  (68)      Отпариватели  (14)      Пылесосы  (27)      Утюги  (27)   Техника для кухни  (300)      Блендеры  (26)      Вафельницы, сосисочницы,сэндвич-тостеры  (8)      Весы кухонные электронные  (13)      Йогуртницы  (4)      Кофеварки электрические  (13)      Кофемолки электрические  (8)      Кухонные комбайны  (5)      Миксеры электрические  (11)      Мультиварки  (15)      Мясорубки электрические  (9)      Наборы кухонные  (3)      Наборы посуды  (16)      Печи электрические, шашлычницы, электросушилки  (19)      Плитки электрические  (15)      Сковороды  (26)      Соковыжималки электрические  (5)      Термопоты  (13)      Тостеры  (12)      Точилки для ножей электрические  (4)      Френч-прессы  (5)      Холодильники  (1)      Чайники заварочные  (2)      Чайники со свистком  (6)      Чайники электрические  (61)Газовый инструмент  (20)   Горелки газовые  (20)Гидравлический инструмент  (53)   Гидравлические станции  (7)   Инструмент для медных шин  (8)   Кабелерезы гидравлические  (3)   Кабельные опрессовщики  (9)   Металлорежущий инструмент  (2)   Помпы гидравлические  (3)   Прессы гидравлические  (2)   Пробойники гидравлические  (5)   Разделители фланцев  (2)   Трубогибы  (12)      Трубогибы гидравлические ручные  (9)      Трубогибы гидравлические с электроприводом  (3)Замки и петли  (407)   Доводчики дверные  (12)   Замки врезные  (13)   Замки навесные  (148)   Замки накладные  (6)   Замки тросовые  (31)   Механизмы цилиндровые  (20)   Петли гаражные  (14)   Петли дверные  (139)   Шпингалеты  (24)Измерительный инструмент  (764)   Адгезиметры  (1)   Видеоскопы  (2)   Влагомеры  (4)   Гидроуровни  (15)   Дальномеры  (30)   Измерительные колеса  (3)   Линейки  (29)   Микрометры  (13)   Нивелиры оптические  (7)   Пирометры  (3)   Рулетки  (165)   Рулетки геодезические  (37)   Теодолиты  (3)   Тепловизоры  (4)   Термометры  (9)   Толщиномеры  (2)   Транспортиры  (1)   Угломеры  (15)   Угольники  (42)   Уровни  (360)      Уровни алюминиевые  (229)      Уровни для укладки кафеля  (5)      Уровни лазерные  (82)      Уровни литые  (11)      Уровни магнитные  (28)      Уровни пластмассовые  (5)   Шаблоны  (1)   Штангенциркули  (18)Картриджи  (26)Климатическое оборудование  (1 280)   Водонагреватели  (159)      Водонагреватели косвенного нагрева  (18)      Газовые водонагреватели  (22)      Электрические накопительные водонагреватели  (93)      Электрические проточные водонагреватели  (26)   Гидравлический теплый пол  (1)   Дополнительные элементы для обогревателей  (15)   Дополнительные элементы для увлажнителей и очистителей  (8)      Элементы контроля влажности  (8)   Коллекторные группы  (50)   Котлы  (147)      Группы безопасности котла  (1)      Дымоходы  (53)      Настенные газовые котлы  (36)      Настенные электрические котлы  (54)      Оборудование для соединения газовых баллонов  (3)   Обогреватели газовые  (8)   Обогреватели электрические  (224)      Конвективно-инфракрасные обогреватели  (6)      Конвекторы электрические  (120)      Масляные радиаторы  (58)      Обогреватели инфракрасные потолочные  (30)      Электрические инфракрасные обогреватели  (10)   Осушители  (31)      Осушители воздуха  (16)      Сушилки для рук  (15)   Очистители воздуха  (3)   Радиаторы отопления  (125)      Монтажные комплекты  (10)      Радиаторы аллюминиевые  (19)      Радиаторы биметаллические  (54)      Регулирующая и запорная арматура  (42)   Системы антиобледенения  (15)      Системы обогрева наружных труб  (5)      Системы скрытого уличного обогрева  (4)      Терморегуляторы и датчики для систем антиобледенения  (6)   Смесительные узлы  (5)   Тепловентиляторы  (49)      Водяные тепловентиляторы  (8)      Тепловентиляторы напольные  (11)      Тепловентиляторы настенные  (5)      Тепловентиляторы настольные  (25)   Тепловые завесы  (65)      Тепловые завесы водяные  (26)      Тепловые завесы электрические 220 В  (17)      Тепловые завесы электрические 380 В  (22)   Тепловые пушки  (90)      Тепловые пушки газовые  (17)      Тепловые пушки дизельные  (13)      Тепловые пушки электрические 220 В  (42)      Тепловые пушки электрические 380 В  (18)   Теплогенераторы  (38)      Теплогенераторы газовые  (14)      Теплогенераторы дизельные  (24)   Термо-электроприводы  (2)   Труба нержавеющая  (33)      Подводка для воды нержавеющая  (1)      Подводка для газа нержавеющая  (11)      Труба гофрированная нержавеющая  (13)      Фитинг для нержавеющей трубы  (8)   Увлажнители воздуха  (50)      Мойки воздуха  (9)      Паровые увлажнители  (1)      Ультразвуковые увлажнители  (40)   Фильтры и картриджи для увлажнителей и очистителей  (45)   Электрический теплый пол  (117)      Инфракрасный теплый пол  (15)      Кабельные нагревательные маты  (47)      Кабельный теплый пол  (27)      Комплектующие для теплого пола  (15)      Терморегуляторы для теплого пола  (13)Контрольно-измерительные приборы и автоматика  (33)   Блоки автоматики водоснабжения  (12)   Реле давления  (20)   Реле сухого хода  (1)Крепеж и метизы  (1 193)   Анкеры  (28)      Анкеры для пустотелых конструкций  (3)      Анкеры забивные  (7)      Анкеры клиновые  (2)      Анкеры рамные  (3)      Анкеры с гайкой  (13)   Дюбели  (155)      Дюбели для газобетона  (3)      Дюбели для гипсокартона  (7)      Дюбели для теплоизоляции  (18)      Дюбели пружинные  (4)      Дюбели распорные  (87)      Дюбели фасадные  (7)      Дюбель-гвозди  (29)   Заклепки  (123)   Канаты, веревки, шнуры  (201)      Веревки  (11)      Канаты  (2)      Фалы  (13)      Шнуры  (82)      Шпагаты  (93)   Крепежный инструмент  (107)      Заклепочники  (59)      Насосы для продувки отверстий  (1)      Степлеры  (47)   Крепления для бойлеров, раковин, унитазов  (7)   Магниты  (4)   Мебельная фурнитура  (11)      Мебельные ножки, накладки  (11)   Пены, герметики, клеи  (134)      Анкеры химические (клеевые)  (2)      Герметики  (18)      Клеи  (14)      Пена монтажная  (26)      Пистолеты для герметика  (37)      Пистолеты для монтажной пены  (35)      Пистолеты для химических анкеров  (2)   Скобы для мебельных степлеров  (99)   Скобы строительные  (7)   Специальные крепления  (7)   Тросы  (35)      Зажимы для тросов  (6)      Тросы стальные  (26)      Тросы стальные нержавеющие  (3)   Уголки, кронштейны  (95)   Хомуты  (179)      Хомуты металлические  (175)      Хомуты многоразовые  (4)   Шпильки  (1)Лестницы и стремянки  (109)   Вышки  (2)   Лестницы  (50)   Стремянки  (57)Магистральные фильтры  (7)Насосы и баки  (599)   Адаптеры для скважин  (1)   Дренажные насосы  (98)   Канализационные насосы  (3)   Мембранные баки  (96)      Гидроаккумуляторы для водоснабжения  (38)      Мембраны для гидроаккумуляторов  (7)      Расширительные мембранные баки для ГВС  (5)      Расширительные мембранные баки для отопления  (34)      Соединительные шланги для мембранных баков  (12)   Насосные станции  (56)   Насосы для фонтанов  (18)   Насосы поверхностные  (38)   Насосы погружные  (60)   Оголовки для скважины  (25)   Опрессовочные насосы  (4)   Скважинные насосы  (110)   Труба и фитинг ПНД  (71)   Циркуляционные насосы  (19)Освещение  (435)   Аварийные светильники и указатели  (6)   Автомобильное освещение  (10)      Переносные светильники  (10)   Датчики движения  (9)   Декоративная светотехника  (38)      Декоративные лампы  (1)         Лампы 10 Вт накаливания  (1)      Линейные светильники  (17)         Люминесцентные светильники  (17)      Объемные световые фигуры  (4)         Шары с лепестками “Сакуры” 3D  (4)      Светодиодные ленты  (15)         Аксессуары для ленты 12 В и 24 В  (14)         Аксессуары для ленты 220 В  (1)      Фигуры из дюралайта  (1)         Фигуры с присоской 1 LED  (1)   Лампы  (229)      Галогенные лампы  (39)         Лампы галогенные цоколь G4  (6)         Лампы галогенные цоколь G6. 35  (5)         Лампы галогенные цоколь G9  (8)         Лампы галогенные цоколь GU10  (2)         Лампы галогенные цоколь GU4  (2)         Лампы галогенные цоколь GU5.3  (3)         Лампы галогенные цоколь GX5.3  (5)         Лампы галогенные цоколь R7s  (8)      Лампы керосиновые  (1)      Лампы накаливания  (34)         Лампы для бытовых приборов  (4)         Лампы накаливания цоколь E14  (15)         Лампы накаливания цоколь E27  (15)      Лампы светодиодные  (92)         Лампы светодиодные цоколь E14  (26)         Лампы светодиодные цоколь E27  (38)         Лампы светодиодные цоколь G4  (6)         Лампы светодиодные цоколь G9  (1)         Лампы светодиодные цоколь GU  (15)         Лампы светодиодные цоколь GX53  (6)      Люминесцентные лампы  (55)         Лампы люминесцентные цоколь E14  (3)         Лампы люминесцентные цоколь E27  (12)         Линейные лампы T4  (16)         Линейные лампы T5  (9)         Линейные лампы T8  (15)      Пускорегулирующая аппаратура  (8)         Балласты  (7)         ЭПРА  (1)   Настенно-потолочные светильники  (8)      Светодиодные светильники  (8)   Настольные лампы  (3)   Ночники  (8)   Прожекторы  (18)      Прожекторы галогеновые  (7)      Прожекторы светодиодные  (11)   Светильники накладные  (7)   Светильники настенно-потолочные  (11)      Влагозащищенные светильники  (11)   Уличные светильники  (1)   Фонари  (87)      Фонари кемпинговые  (7)      Фонари налобные  (25)      Фонари ручные, автомобильные  (27)      Фонари-брелки  (1)Отделочный инструмент  (1 882)   Валики  (288)      Бюгели  (9)      Валики игольчатые  (15)      Валики прижимные  (6)      Валики с ручкой  (123)      Валики фасадные  (3)      Ручки телескопические для валиков  (10)      Шубки для валиков  (122)   Ведра строительные  (13)   Гладилки  (36)   Карандаши строительные  (2)   Кельмы  (70)   Кисти  (345)      Кисти – макловицы  (63)      Кисти круглые  (45)      Кисти маховые  (5)      Кисти овальные  (1)      Кисти плоские  (163)      Кисти радиаторные  (28)      Кисти флейцевые  (40)   Ковши строительные  (5)   Крестики и клинья для кладки плитки  (71)   Крюки для вязки арматуры  (16)   Кюветы для валиков  (21)   Ленты  (252)      Ленты и сетки стеклотканевые  (33)      Ленты клеящие, скотч  (170)      Ленты малярные  (34)      Ленты сигнальные  (15)   Маркеры и карандаши строительные  (21)   Мастерки  (30)   Миксеры для смесей и красок  (81)   Отвесы  (45)   Пленка защитная строительная  (43)   Плиткорезы  (79)   Правила  (59)   Просекатели для профиля  (9)   Рубанки по гипсокартону  (9)   Серпянки самоклеящиеся  (12)   Стеклодомкраты  (22)   Стеклорезы  (38)   Стержни телескопические  (9)   Тазы строительные  (13)   Терки пластмассовые  (2)   Терки полиуретановые  (52)   Уплотнители  (46)   Шнуры разметочные  (34)   Шпатели  (142)      Шпатели лопатки  (27)      Шпатели металлические  (74)      Шпатели резиновые, пластмассовые, деревянные  (41)   Щетки  (17)Печи электрические  (1)Пневмоинструмент  (286)   Адаптеры, шланги и аксессуары для пневмоинструмента  (84)   Гайковерты пневматические  (5)   Дрели пневматические  (1)   Компрессоры  (51)   Краскораспылители  (59)   Нейлеры пневматические  (48)   Пистолеты пневматические  (29)   Степлеры пневматические  (6)   Трещотки пневматические  (1)   Шлифмашины пневматические  (1)   Шуруповерты пневматические  (1)Режущий и абразивный инструмент  (5 879)   Болторезы  (58)   Буры, сверла, насадки  (2 256)      Адаптеры  (3)      Буры по бетону SDS-max  (117)      Буры по бетону SDS-plus  (351)      Зубила по бетону канавочные  (6)      Зубила по бетону лопаточные  (7)      Зубила по бетону плоские  (47)      Камни точильные  (1)      Кондукторы  (1)      Корщетки и шарошки  (204)         Корщетки  (90)         Наборы шарошек, корщеток, кругов  (53)         Шарошки по дереву  (2)         Шарошки по камню  (3)         Шарошки по металлу  (56)      Наборы сверл комбинированные  (3)      Насадки для электроинструмента  (26)      Пики по бетону  (21)      Сверла алмазные  (114)      Сверла по бетону  (124)         Сверла по бетону с 3-гранным хвостовиком  (19)         Сверла по бетону с 6-гранным хвостовиком  (23)         Сверла по бетону с цилиндрическим хвостовиком  (82)      Сверла по дереву  (452)         Наборы для установки замков  (10)         Пилы кольцевые  (48)         Сверла по дереву перовые  (81)         Сверла по дереву спиральные  (186)         Сверла по дереву шнековые  (58)         Сверла регулируемые (балеринки)  (6)         Сверла Форстнера  (63)      Сверла по керамике  (59)      Сверла по металлу  (699)         Наборы сверл по металлу  (70)         Сверла по металлу левого вращения  (25)         Сверла по металлу с 6-гранным хвостовиком  (26)         Сверла по металлу с кобальтом  (137)         Сверла по металлу с коническим хвостовиком  (8)         Сверла по металлу с цилиндрическим хвостовиком  (323)         Сверла по металлу ступенчатые  (26)         Сверла по металлу твердосплавные  (10)         Сверла по металлу удлиненные  (66)         Сверла центровочные  (8)      Сверла универсальные  (20)   Диски  (676)      Диски алмазные  (269)      Диски наждачные  (14)      Диски пильные по дереву  (359)      Диски полировальные  (14)      Диски шлифовальные  (20)   Зенковки  (14)   Клуппы трубные  (32)   Коронки  (212)      Державки, клинья, удлинители для коронок  (21)      Коронки по бетону  (67)      Коронки по керамике  (41)      Коронки по металлу  (83)   Круги  (614)      Круги абразивные  (98)      Круги зачистные  (11)      Круги лепестковые для дрели  (48)      Круги лепестковые торцевые  (101)      Круги отрезные по камню  (6)      Круги отрезные по металлу  (126)      Круги полировальные  (68)      Круги шлифовальные  (156)   Лента абразивная  (115)   Ножи и лезвия  (341)   Ножи многофункциональные, мультитулы  (32)   Ножницы  (28)   Ножницы для резки изделий из ПВХ  (22)   Ножницы по металлу  (86)   Пилы и ножовки по металлу  (82)      Ножовки по металлу  (32)      Полотна ножовочные  (50)   Плашки и метчики  (252)      Воротки для метчиков  (14)      Метчики левой метрической резьбы  (13)      Метчики метрические для глухих отверстий  (32)      Метчики метрической резьбы  (8)      Метчики метрической резьбы ручные  (75)      Метчики трубной резьбы машинно-ручные  (8)      Метчики трубной резьбы ручные  (1)      Плашки дюймовой резьбы Уитворта  (1)      Плашки левой метрической резьбы  (28)      Плашки метрической резьбы  (48)      Плашки трубной резьбы  (14)      Плашкодержатели  (10)   Полотна для электрических лобзиков и пил  (254)   Развертки  (2)      Развертки ручные  (2)   Резцы токарные  (30)      Резцы отрезные  (2)      Резцы подрезные  (1)      Резцы проходные  (11)      Резцы расточные  (9)      Резцы резьбовые  (7)   Резьбонарезной инструмент  (21)      Наборы резьбонарезные  (19)      Экстракторы  (2)   Сетки абразивные  (75)   Скребки  (26)   Струны алмазные  (1)   Точила  (13)   Труборезы  (52)   Фрезы  (82)      Фрезы по дереву  (82)   Шлифлисты, шкурки, бруски  (304)      Бруски абразивные  (10)      Бруски шлифовальные  (7)      Губки шлифовальные  (42)      Шкурка шлифовальная в рулонах  (62)      Шлифлисты  (183)   Щетки и чашки  (214)      Чашки алмазные  (59)      Щетка для точила  (4)      Щетки для дрели  (31)      Щетки для УШМ  (89)      Щетки по металлу с ручкой  (31)Садовый инвентарь  (2 148)   Ведра и баки оцинкованные  (13)   Ведра пластиковые  (13)   Инструмент для сада  (514)      Буры садовые  (12)      Вилки посадочные  (7)      Вилы  (24)      Грабли  (82)      Корнеудалители  (10)      Косы  (17)      Культиваторы  (5)      Лопаты  (49)      Метлы  (21)      Мотыжки  (61)      Ножи садовые  (7)      Ножовки садовые  (17)      Рыхлители  (10)      Секаторы, ножницы  (111)      Серпы  (4)      Совки посадочные  (39)      Удлиняющие ручки  (2)      Черенки  (36)   Ледоступы,ледянки  (6)   Лески, диски, ножи, катушки для триммеров  (98)   Наборы садового инструмента  (3)   Опрыскиватели  (11)   Парники, теплицы  (36)   Перчатки,рукавицы  (136)   Пленки, укрывные материалы  (73)   Поддержки, опоры  (67)   Поливочный инструмент  (541)      Адаптеры,переходники  (176)      Лейки  (13)      Наборы поливочные  (11)      Пистолеты – распылители  (53)      Распылители  (84)      Таймеры для полива  (6)      Шланги, катушки  (198)   Приспособления для рассады  (33)   Садовые аксессуары  (74)   Садовые ограждения  (95)   Снегоуборочный инструмент  (85)   Средства борьбы с насекомыми и грызунами  (46)   Тачки, тележки, колеса, камеры  (85)   Товары для отдыха и пикника  (219)      Бинокли туристические  (6)      Всё для барбекю  (79)      Канистры складные  (2)      Компасы туристические  (4)      Мебель для пикника  (22)      Обогреватели газовые  (3)      Посуда  (54)      Средства для розжига  (2)      Средства против насекомых  (1)      Туристические горелки  (42)      Туристический инструмент  (2)      Чехлы водонепроницаемые  (2)Сантехника  (631)   Вантузы  (3)   Клапаны и редукторы  (25)      Подпиточные клапаны  (2)      Предохранительные клапаны  (15)      Редукторы давления  (8)   Клапаны обратные  (2)   Краны шаровые  (3)      Краны шаровые для газа  (3)   Кухонные измельчители  (4)   Лента фум  (16)   Полотенцесушители водяные  (4)   Санфаянс  (4)      Унитазы  (4)         Унитазы напольные  (4)   Смесители  (543)      Душевые гарнитуры  (29)      Душевые системы  (6)      Лейки для душа  (7)      Смесители встраиваемые  (10)      Смесители для биде  (24)      Смесители для душа  (40)      Смесители для кухни  (148)      Смесители для раковины  (122)      Смесители на борт ванны  (23)      Смесители настенные  (129)      Шланги для душа  (5)   Счетчики воды  (9)   Тросы сантехнические  (15)   Фильтры  (1)   Штуцеры  (2)Сварочное оборудование  (140)   Аппараты для сварки пластика  (23)   Аргонодуговая сварка  (1)   Держатели электродов  (4)   Маски сварочные  (38)   Провода держателей и массы  (17)   Проволока сварочная  (6)   Сварочные инверторы  (35)   Сварочные полуавтоматы  (8)   Сварочные трансформаторы  (3)   Электроды сварочные  (5)Слесарный инструмент  (3 427)   Биты (вставки)  (375)      Адаптеры и переходники  (28)      Биты  (164)      Биты с торцевыми головками  (42)      Наборы бит  (157)   Выколотки  (2)   Дрели ручные  (2)   Зубила и крейцеймесели  (39)   Инструмент для резки, гибки и развальцовки труб  (16)   Кернеры  (19)   Киянки  (58)   Ключи  (1 140)      Ключи 6-гранные, имбусовые  (142)      Ключи динанометрические и мультипликаторы  (20)      Ключи кольцевые  (38)      Ключи комбинированные  (323)      Ключи комбинированные трещоточные  (68)      Ключи накидные  (70)      Ключи разводные  (102)      Ключи рожковые  (185)      Ключи торцевые  (116)      Ключи трубные  (76)   Кувалды  (74)      Кувалды с деревянной рукояткой  (36)      Кувалды с фибергласовой рукояткой  (33)      Рукоятки для кувалды  (5)   Ломы  (18)   Лупы  (32)   Молотки  (210)      Бойки сменные  (14)      Молотки рихтовочные  (8)      Молотки с деревянной ручкой  (69)      Молотки с фибергласовой ручкой  (60)      Молотки специальные  (32)      Молотки-гвоздодеры  (34)   Наборы инструментов  (104)   Напильники, рашпили, надфили  (251)      Наборы напильников  (7)      Надфили  (31)      Напильники квадратные  (15)      Напильники круглые  (64)      Напильники плоские  (50)      Напильники полукруглые  (13)      Напильники трехгранные  (43)      Рашпили  (24)      Ручки для напильников  (4)   Отвертки  (511)      Наборы отверток  (63)      Отвертки Torx  (10)      Отвертки диэлектрические  (45)      Отвертки для точных работ  (22)      Отвертки комбинированные  (7)      Отвертки крестовые  (162)      Отвертки прочие  (8)      Отвертки реверсивные, биты  (50)      Отвертки Т-образные  (7)      Отвертки ударные  (10)      Отвертки шлицевые  (127)   Тиски  (86)   Трубогибы механические  (37)   Чертилки, буравчики  (4)   Шарнирно-губцевый инструмент  (455)      Бокорезы  (97)      Длинногубцы  (69)      Дыроколы  (13)      Зажимы  (26)      Кабелерезы  (15)      Клещи  (56)         Клещи переставные  (39)         Клещи прочие  (7)         Клещи торцевые  (10)      Кусачки  (14)      Мультитулы  (7)      Наборы губцевого инструмента  (12)      Пассатижи  (8)      Пинцеты  (13)      Плоскогубцы  (125)Средства защиты и хранения  (622)   Жилеты сигнальные  (15)   Защита органов дыхания  (13)   Знаки безопасности  (31)      Запрещающие и указательные знаки  (4)      Знаки медицинского назначения  (2)      Знаки пожарной безопасности  (5)      Знаки электробезопасности  (8)      Эвакуационные знаки  (12)   Каски  (15)   Когти монтерские  (1)   Комбинезоны, плащи, дождевики  (7)   Маски, щитки, очки  (74)   Мешки и пакеты для мусора  (9)   Наколенники  (19)   Наушники  (16)   Обувь  (3)   Перчатки  (195)   Поясы страховочные  (10)   Сумки для инструмента  (66)   Ящики для инструмента  (146)Станки  (51)   Деревообрабатывающие станки  (4)      Комбинированные станки  (2)      Рейсмусовые станки  (2)   Заточные станки  (22)   Пилы циркулярные  (3)      Циркулярные пилы  (3)   Станки камнерезные  (1)   Станки сверлильные  (4)      Сверлильные станки  (4)   Станки токарные  (7)      Оснастка для токарных станков  (4)         Оправки для сверлильных патронов  (4)      Токарные станки по дереву  (3)   Станки шлифовальные  (2)   Электрические плиткорезы  (8)Столярный инструмент  (785)   Верстаки  (2)   Гвоздодеры  (42)   Кирки  (7)   Лобзики  (23)   Наборы столярные  (1)   Ножовки по гипсокартону  (14)   Ножовки по дереву  (139)   Ножовки по пенобетону  (8)   Пилы двуручные  (5)   Резцы по дереву  (12)   Рубанки  (23)   Стамески  (186)   Струбцины  (150)      Струбцины F-образные  (61)      Струбцины G-образные  (38)      Струбцины клещеобразные  (26)      Струбцины реечные  (25)   Стусла  (51)   Топоры, колуны  (122)Фильтры для воды  (180)   Переходные втулки  (5)   Сменные модули  (96)   Фильтры питьевой воды  (32)   Фильтры предварительной очистки  (33)   Фильтры-кувшины  (14)Фильтры под мойку  (3)Электрика и кабель  (1 631)   Автоматы и УЗО  (119)      Автоматические выключатели  (87)      Устройства дифференциальной защиты  (32)   Адаптеры, переходники, тройники 220В  (6)   Всё для пайки  (223)      Паяльники  (76)      Паяльное оборудование  (44)      Расходные материалы для пайки  (103)   Измерительные приборы  (75)      Измерительные приборы Mastech  (23)      Измерительные приборы Proconnect  (7)      Приборы, тестеры и мультиметры прочие  (9)      Пробники, индикаторы напряжения  (36)   Инструмент  (59)      Инструмент для зачистки и заделки кабеля  (40)      Инструмент для обжима разъемов, клемм, наконечников  (19)         Клещи для автоклемм  (2)         Клещи для обжима кабельных наконечников  (7)         Обжим коаксиальных разъемов, тип F и BNC  (2)         Обжим компьютерных и телефонных разъемов, тип RJ  (8)   Источники бесперебойного питания  (6)   Кабель  (101)      Акустический кабель  (16)         Speaker  (16)      Греющий кабель  (1)      Информационный кабель  (3)         FTP в экране  (2)         UTP без экрана  (1)      Кабель питания  (18)      Коаксиальный кабель  (4)         75 Ом “CCS”  (2)         Спутниковый “SAT”  (2)      Сигнальный, огнестойкий кабель  (2)         КСПВ  (2)      Силовой Кабель  (57)         АВВГ  (4)         ВВГнг(А)-LS-П  (16)         КГ  (9)         Провод ПВС  (12)         Провод ПуВ  (5)         Провод ПуГВ  (6)         Провод ПУГСП  (2)         ШВВП  (3)   Кабельные наконечники и гильзы  (10)      Наконечники штыревые втулочные  (10)   Кабельные соединители  (38)      Клеммные колодки  (13)      Скотч-локи  (3)      Экспресс-клеммы  (22)   Кнопки, выключатели, тумблеры  (72)   Крепление кабеля  (190)      Кабельные пломбы и маркировка  (2)      Площадки  (13)      Скобы кабельные  (38)      Стяжки, хомуты  (137)         Дюбель-хомуты  (5)         Хомуты нейлон стандартные  (132)   Патч-корды  (11)   Прокладка кабеля  (8)      Протяжки кабельные  (3)      Труба гофрированная  (5)         Труба гофрированная автомобильная  (5)   Разъемы, переходники  (135)      Грозозащита  (1)      Зажимы “КРОКОДИЛ”  (15)      Переходники F/TV/BNC  (16)      Переходники аудио / видео  (31)         Переходник-делитель 3. 5 . 6.3  (8)         Переходники RCA  (10)         Переходники VGA DVI HDMI  (13)      Проходники, двойники  (8)      Разъемы F  (6)      Разъемы RJ  (8)      Разъемы TV  (9)      Разъемы автомобильные  (41)   Расходные материалы  (76)      Изолента  (76)         Высоковольтная самослипающаяся изолента  (1)         Изолента ПВХ  (52)         Профессиональная изолента ПВХ  (8)         Хлопчатобумажная изолента  (15)   Стабилизаторы напряжения  (53)      Стабилизаторы однофазные электромеханического типа  (6)      Стабилизаторы однофазные электронного типа  (42)      Стабилизаторы трехфазные электромеханического типа  (5)   Счетчики электроэнергии  (34)   Таймеры  (4)   ТВ сплиттеры, ответвители  (14)      Делители  (14)   Термоусадочные трубки  (69)      Наборы термоусадки  (3)      Термоусадка без подавления горения  (7)      Термоусадка с подавлением горения  (59)   Трансформаторы напряжения  (7)      Лабоработные автотрансформаторы  (6)      Трансформаторы  (1)   Удлинители, колодки, разветвители  (115)      Вилки и розетки переносные  (7)      Катушки без провода  (2)      Сетевые фильтры  (4)      Удлинители бытовые  (33)      Удлинители на катушках  (19)      Удлинители на рамках  (7)      Удлинители сварочные  (2)      Удлинители электрические  (41)   Щиты, корпусы, коробки  (107)      Комплектующие к щитам, шкафам  (6)      Корпусы металлические  (91)         Щиты монтажные без панели  (12)         Щиты с монтажной панелью  (33)         Щиты учетно-распределительные  (46)      Корпусы пластиковые  (10)   Элементы питания  (99)      Аккумуляторные батарейки  (28)      Алкалиновые батарейки  (13)      Батарейки для слуховых аппаратов  (4)      Дисковые алкалиновые батарейки  (14)      Дисковые литиевые батарейки  (17)      Зарядные устройства  (8)      Литиевые батарейки  (2)      Солевые батарейки  (13)Электрические рубанки  (4)Электроинструмент  (880)   Аккумуляторные дрели и шуруповерты  (91)   Бетоносмесители  (63)   Газонокосилки электрические  (23)   Гайковерты  (2)   Дрели и шуруповерты  (56)   Измельчители электрические  (6)   Клеевые пистолеты  (76)   Комплектующие для электроинструмента  (155)      Адаптеры и переходники для электроинструмента  (18)      Аккумуляторы и зарядные устройства  (75)      Масла, смазки, присадки  (22)      Патроны для дрели  (40)   Краскопульты  (12)   Лобзики электрические  (22)   Машины гравировальные  (8)   Машины полировальные  (5)   Миксеры  (11)   Многофункциональные электроинструменты  (4)   Мойки высокого давления  (42)   Молотки отбойные  (6)   Ножницы электрические  (2)   Перфораторы  (47)   Пилы дисковые (циркулярные)  (22)   Пилы ленточные  (2)   Пилы сабельные  (6)   Пилы торцовочные  (14)   Пилы цепные электрические  (16)   Пылесосы строительные  (29)   Рубанки электрические  (21)   Степлеры электрические  (1)   Триммеры электрические  (26)   УШМ (болгарки)  (54)   Фены технические  (17)   Фрезеры  (5)   Шлифовальные машины  (29)   Штроборезы  (7)

Резцы расточные для сквозных отверстий, доставка во все регионы РФ

все цены указаны с учетом НДС

  Резцы резьбовые для сквозных отверстий левые

ГОСТ 18882-82

Резцы токарные расточные с пластинами из твердого сплава для обработки сквозных отверстий

отверстие, материал изготовления и область применения

Чтобы получить точное отверстие с соответствующей чистотой, в машиностроении деталь проходит дополнительную обработку. Для этого расточные станки используют специальную оснастку. Чаще всего для обработки различных отверстий устанавливают расточной резец разной конструкции. Такие приспособления применяются на фрезерных, а также токарных станках.

• Разновидности резцов
• Основное назначение инструмента
  • Обработка глухих отверстий
  • Растачивание сквозных отверстий
  • Расточной инструмент для работы на токарном станке
• Крепление режущих элементов резца

Разновидности резцов

Расточные резцы разбиты на несколько подгрупп, в зависимости от основных параметров. Подача на станке может иметь несколько направлений. Учитывая этот факт, резцы могут быть: левыми; правыми.

Для каждого вида отверстия подбирается нужная конструкция оснастки. От этого зависит точность обработки и время операции. В зависимости от своей конструкции инструмент подразделяется на несколько видов:

• Прямые. Ось державки совпадает с линией режущей головки. Иногда выдерживается параллельность осей.

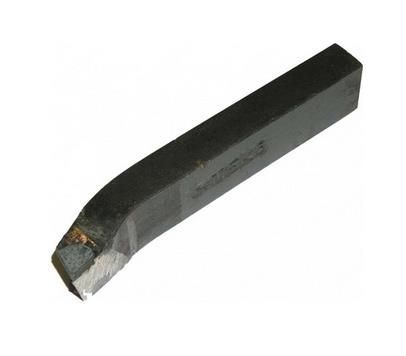

• Отогнутые. У инструмента ось головки может отклоняться в определённую сторону от оси державки.
• Изогнутые. Державка отличается изогнутой осью.
• Оттянутые. Державка шире головки инструмента.

Надо сказать, что иногда таких форм недостаточно. Особенно когда деталь отличается сложной формой. Специально для подобных случаев конструкторами разрабатываются уникальные виды расточного инструмента.

Форма державки подразделяет резцы на несколько видов:

• Круглые.
• Прямоугольные.
• Квадратные.

На классификацию инструмента влияет также метод изготовления. Оснастка подразделяется на группы:

• Цельные. Инструмент сделан из однородного материала.
• Составные. Для изготовления режущей части используется твердосплавная пластина. Она может закрепляться на державке обычным болтом или припаиваться.

Основное назначение инструмента

Этот режущий инструмент применяется в машиностроении на самых разных станках: фрезерных; строгальных; долбёжных; токарных.

С помощью этого инструмента происходит обработка самых разных деталей, с определённой точностью. Чтобы получить изделие нужной формы, с детали снимается несколько слоёв металла. Для этого его прочно закрепляют в резцедержателе.

Рабочая поверхность инструмента имеет очень острую кромку, напоминающую клин. Он врезается в заготовку, деформирует её наружную поверхность. В результате она начинает скалываться. Передняя поверхность инструмента сдвигает её, превращая в стружку.

Поступательное движение продолжается, процесс скалывания не останавливается, продолжается образование стружки. Её внешний вид сильно зависит от нескольких факторов:

• Скорость вращения детали.
• Подача.
• СОЖ.

В зависимости от вида операции, оснастка подразделяется на несколько типов:

• Токарная.
• Долбёжная.
• Строгальная.

Для перемещения заготовки совместно с инструментом в горизонтальном направлении, устанавливается строгальный резец. Если резание происходит вертикально, пользуются долбёжным приспособлением. Оба приспособления работают по одному принципу. Они отличаются от аналогичной токарной оснастки, так как на этом станке процесс резания происходит непрерывно. Когда выполняется строгание или долбление, врезание происходит только во время рабочего хода.

Согласно технологическому процессу, обработка заготовки может иметь несколько операций:

• Черновую.
• Получистовую. Резец имеет режущую пластину с закруглённой режущей кромкой. В результате улучшается шероховатость поверхности.
• Чистовую.
• Тонкое точение.

Обработка глухих отверстий

Очень часто встречаются конструкции, где детали не имеют сквозных отверстий. Чтобы их расточить, применяется специальный, расточной резец для глухих отверстий. Все типы такого инструмента стандартизованы. В ГОСТе можно посмотреть размеры резца, а также его конструкцию.

Когда приходится обрабатывать глухие отверстия, устанавливается режущая пластина в виде треугольника. Для удобства работы, рабочая часть державки имеет небольшой изгиб. По диаметру отверстия, подбирается соответствующий габарит державки.

Растачивание сквозных отверстий

Чтобы использовать изогнутый резец, в детали предварительно сверлят отверстие. Его глубина находится в прямой зависимости от размера державки. Чем она длиннее, тем больше глубина отверстия. Толщина слоя снимаемого металла, при такой обработке примерно равна величине загиба режущей части.

Расточной инструмент для работы на токарном станке

Токарная обработка деталей считается одной из важнейших операции машиностроения. При помощи расточного инструмента выполняется обработка глухих или сквозных отверстий.

Использование расточного инструмента даёт возможность получить высокую точность обработки и отличную шероховатость поверхности. Расточные операции выполняются только в определённых ситуациях:

• Когда сверление не даёт точных размеров и нужной чистоты поверхности.
• Отсутствует нужный инструмент для получения требуемого диаметра.
• Необходимо получить прямолинейное отверстие с точным расположением оси. Диаметр обрабатываемого отверстия намного больше стандартного размера сверла.
• Очень маленькая длина отверстия.

Для обработки цветных металлов, пластмассы и других лёгких материалов, применяют резцы, для изготовления которых используется инструментальная сталь. Если в рабочую головку установлена твердосплавная пластина, используют прочную нержавеющую сталь.

Во время работы режущая часть начинает изнашиваться, происходит выкрашивание твердосплавной пластины. Резцы приходится перетачивать.

Крепление режущих элементов резца

На станке имеется специальный резцедержатель. В нём можно одновременно закрепить несколько различных резцов. Фиксация резца выполняется специальными болтами. Инструмент должен быть расположен параллельно центровочной оси станка. Режущая головку инструмента должна смотреть на шпиндель.

Токарь, устанавливая резец, выставляет его вершину. Она должна совпадать с осью центров станка (допускается немного выше центра). Если установить вершину ниже оси центров, задняя часть инструмента будет задевать заготовку.

Для контроля точности, резец подводят прямо к вершине любой бабки. Регулировка осуществляется с помощью подкладок, имеющих разную толщину. Причём их должно быть только две. В противном случае начнётся вибрация инструмента.

Выступание резца из резцедержателя должно быть минимальным. Если вылет будет слишком большим, прочность резца станет намного меньше. Во время расточки может появиться вибрация. Крепление резца должно быть очень надёжным. Обязательно двумя болтами.

Резец расточной токарный: ГОСТ, классификация, маркировка

Существует ряд инструментов для обработки заготовок на токарных станках. Далее рассмотрен резец расточной: виды данных инструментов, их конструкция, способы работ и принципы выбора.

Данные инструменты рассчитаны на обработку отверстий (как сквозных, так и глухих). Принцип их функционирования состоит в расширении углублений путем послойного удаления материала. Такие резцы применяют на токарных станках с целью повышения точности и производительности работ.

Содержание

Геометрические характеристики

Расточной токарный резец включает державку, служащую для монтажа инструмента в станке, и рабочую поверхность. Рабочая поверхность для врезания в материал имеет клинообразную форму. Она сформирована тремя углами, суммарно образующими 90°.

• Основной задний угол, разделяющий заднюю поверхность и режущую плоскость, сокращает трение обрабатываемого предмета и задней поверхности. Твердость материалов связана обратной зависимостью с величиной этого угла и прямой с их шероховатостью.
• Угол заострения, разделяющий заднюю и переднюю поверхности, определяет прочность резца.
• Основной передний угол, разделяющий переднюю поверхность и перпендикулярную режущей поверхности плоскость, определяет степень деформации удаляемого материала.

Размеры определяются ГОСТ. Так, ГОСТ 18882-73 описывает токарные расточные резцы с твердосплавными пластинами для сквозных отверстий. ГОСТ 18883-73 определяет параметры аналогичных инструментов с пластинами из твердых сплавов, рассчитанных на создание глухих отверстий.

Скачать ГОСТ 18882-73

Скачать ГОСТ 18883-73

В ГОСТ 9795-83 описаны державочные резцы для сквозных отверстий, рассчитанные на косое и прямое крепление.

Скачать ГОСТ 9795-83

Классификация

Расточные резцы по возможности обработки материалов классифицируют на два вида:

• Быстрорежущие модели рассчитаны на легкие материалы, такие как фторопласт, алюминий, текстолит.
• На более прочные и тяжелые материалы рассчитаны монолитный и твердосплавный варианты. Так, они подходят для стали (сырой, каленой, нержавеющей), бронзы и др.

Кроме того, существуют модели с механически закрепленным либо напаянным алмазом. Для данных вариантов материал режущей части представлен алмазом, а стержень состоит из стали.

Еще два типа рассматриваемых инструментов выделяют по назначению:

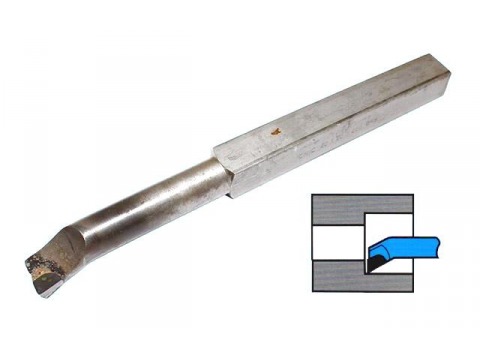

• Расточной резец для глухих отверстий помимо обработки внутренних стенок отверстий рассчитан на проточку и шлифовку дна. К тому же данные модели называемые упорными, подходят для расточки ступенчатых отверстий.
• Проходные варианты представлены расточными резцами для работ со сквозными отверстиями и цилиндрическими деталями.

Наконец, рассматриваемые инструменты дифференцируют по форме державки на квадратные, прямоугольные и круглые. Наиболее оптимальными считают варианты второго типа ввиду простой установки и удобной заточки.

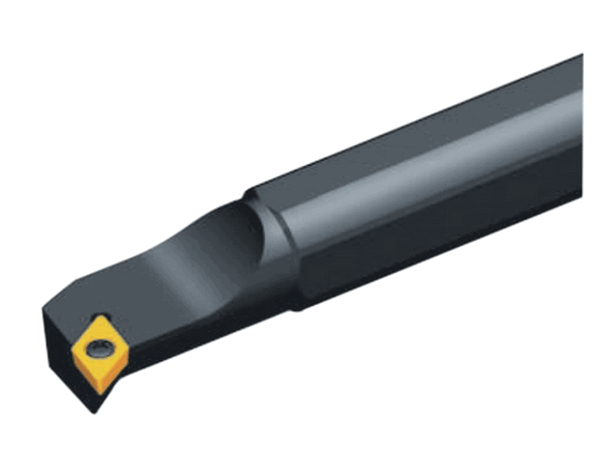

Следует отметить, что существуют модели со сменными пластинами. Они укомплектованы запасными частями для смены изношенных пластин.

Принципы выбора

К основным критериям выбора расточных резцов относятся типы отверстий и целевых материалов. Например, при работах с бронзой и каленой и нержавеющей сталью модели из быстрорежущей стали быстро износятся. Помимо этого, нужно сопоставить размеры инструмента и отверстий. Так, для глухих отверстий требуются резцы, меньшие вдвое по диаметру. Для регулярных работ целесообразно приобрести универсальный вариант со сменными пластинами либо набор обычных расточных резцов.

Рабочие режимы

Режим резания определяется несколькими факторами, основные среди которых – расточка инструмента, тип материала, диаметр углубления. Так, на основе диаметра резец для расточки цилиндров монтируют выше центра либо ниже. Резец для глухих отверстий во избежание образования в торце бобышек располагают по центру.

Незакрепленная часть инструмента, представленная расстоянием между пластиной и хвостовиком, определяет глубину растачивания.

Однако чрезмерно большой вылет сказывается на качестве поверхности, так как вызывает вибрации и упругие деформации, а также ведет к быстрому износу пластины. В большинстве случаев оптимальна расточная оправка с наибольшей жесткостью. Под ней понимают способность к сопротивлению деформациям под внешним влиянием. Данный показатель дифференцируют на два типа. Статистическая жесткость относится к упругим деформациям, динамическая – к вибрациям. В целом она определяется материалом, размерами, формой и методом установки предмета. Жесткость имеет значение для режимов и частоты обработки, а также стойкости инструмента.

Для растачивания используется консольный способ крепления инструмента, характеризующийся малой жесткостью, вследствие чего наблюдаются вибрации. С целью улучшения виброустойчивости необходимо сократить вылет расточного резца. Однако, как было отмечено, это снизит глубину расточки. Оптимальным значением вылета, обеспечивающим виброустойчивость, считают равное четырем диаметрам оправки.

В процессе работ следует создать минимальную силу резания. Для этого подбирают геометрию расточного резца. Так, рекомендуется применять варианты с формами СМП типа V и D. К тому же следует выбирать модели с положительной геометрией передней поверхности пластин и радиусом при вершине заднего угла равным 90°. При эксплуатации для задней поверхности допустим износ до 0,3 мм. Наконец, лучшую виброустойчивость обеспечивают твердые сплавы с износостойкими покрытиями.

Величина прогиба определяется также моментом инерции поперечного сечения державки, который зависит от его формы и размеров.

Современные модели оснащены державками круглой формы. При этом существуют варианты с квадратным сечением державок. Например, расточные резцы Семинского, консольная часть державки которых закручена относительно оси на 45°.

Ввиду этого жесткость таких моделей выше, чем у вариантов с круглой державкой. Это позволяет значительно повысить скорость резания в отсутствии вибраций даже при большом вылете. К тому же допустимо повышение сечения стружки до 5 раз. Наконец, в изготовлении такие расточные резцы проще, чем обычные.

Угол заточки расточного внутреннего резца определяется типом работ (черновые, чистовые). Задний угол связан обратной зависимостью с диаметром отверстия.

Маркировка

Для расточных резцов применяется система маркировки с буквенными и цифровыми символами. Первые отражают геометрические параметры (2140-0043), вторые — тип материала (т15к6 для варианта для глухих отверстий). Например, 2140-0042 ВК6.

В магазинах вместо цифровой маркировки используют значения геометрических параметров, приводя размеры (например, 20×20×170 для твердосплавной модели для сквозных отверстий) и угол заточки (10×10×40 ВК8 (YG8) 60°, 10×10×40 мм Т5К10 (YT5) 90°). К тому же в маркировках отражают тип и исполнение инструмента.

Boring 101 — Путеводитель по всему скучному – Rigibore

Сверление является предпочтительным методом изготовления отверстий точного размера в производстве.

Растачивание предлагает явные преимущества по сравнению с другими стратегиями изготовления отверстий, такими как развертывание. Сверление отверстий осуществляется по уникальному набору правил. Это руководство помогает учесть эти правила и поможет получить максимальную экономическую выгоду от инвестиций в расточные оправки.

Общее правило

Общее правило при растачивании заключается в том, чтобы расточные оправки были минимальной длины. На ранних стадиях
любого производственного планирования, необходимо приложить максимум усилий к стратегии обработки, которая сохранит
расточные стержни как можно короче.

В новых проектах единственным ограничивающим фактором должна быть длина ствола.

Выбор станка (шпинделя) и конструкция приспособления должны сильно зависеть от воздействия
длина бурового инструмента.

Стабильность значительно повышается с большими шпинделями.

Rigibore и глобальная дистрибьюторская сеть Rigibore окажут вам непосредственную поддержку при установке
оснастки. Это руководство следует использовать как способ наилучшего направления вопросов к Rigibore, поэтому, когда
требуется техническая поддержка, мы можем быстро помочь вашему приложению.

Получение цен на расточные оправки

Существует ряд факторов, которые следует учитывать на ранних стадиях производства.
процесс, требующий точного изготовления отверстий (расточка).

Для заказа подходящей расточной оправки требуется следующее:

• Чертежи деталей или основные размеры (длина отверстия, диаметр, требуемые допуски, критические
  отношения между признаками).
• Характеристики материалов
• Крепление и зазоры для крепления
• Тип шпинделя
• Через охлаждающую жидкость
• Максимальный вес инструмента
• Момент смены инструмента
• Процесс сверления…
  • Снятие ложи
  • Комбинированный инструмент (комбинированные элементы на одном инструменте или комбинированные получистовые и чистовые работы).
    операции).

Конструкция инструмента

Процесс составления сметы

В процессе предложения инженер по применению Rigibore разработает инструмент в соответствии с ранее установленными критериями. Каждой котировке присваивается справочный номер, и все данные, относящиеся к этому запросу котировок, надежно хранятся по этому номеру.

Чертежи производятся с подробным описанием основных размерных характеристик оснастки.

Вместе с чертежами инструментов в формате PDF будет отправлен файл коммерческого предложения с указанием стоимости и вариантов отдельных инструментов и оборудования.

Подпись

Заказ

Доставка специальных инструментов часто короче, чем ожидалось, но все же рекомендуется планировать заранее:

• Расточные инструменты для всех частей процесса черновой, получистовой и чистовой обработки
• Родственные инструменты или инструменты резервного копирования
• Вставки
• Шпильки
• Трубки охлаждающей жидкости
• Инструменты для регулировки режущих кромок

Требования к предварительной настройке

	Обязательно	Рассмотрим	Примечания
1,0	Необходимые СИЗ	Перчатки Защита для глаз Беруши Защитная обувь	Безопасность – ключевой приоритет (оценка риска)
2,0	Пресеттер
2. 1		Правильный переходник шпинделя	Адаптеры могут изменить полезную длину пресеттера. Убедитесь, что пресеттер имеет достаточную длину с правильным адаптером
3,0	Чертежи инструментов	Распечатка RADS содержит всю необходимую информацию для настройки инструмента
4,0	Вставки	Правильный размер
4.1		Правильная оценка
4,2		Правильная геометрия
4,3		Правильный радиус носа
5,0	Шпильки		Информацию о правильном тяговом стержне можно найти на станке
6,0	Трубки охлаждающей жидкости		Для некоторых хвостовиков, таких как HSK, требуются отдельные трубки для охлаждающей жидкости — . Неправильная установка может привести к повреждению. уплотнения шпинделя
7,0	Чипсы Balluff		Чипы идентификации инструмента, используемые для хранения уникальных идентификаторов и данных настроек
8,0	Инструменты для регулировки
9,0	Синяя тэкс		Используется для очистки режущих кромок при бесконтактном измерении с предустановленной оснасткой
10,0	Инженерно-синий

Установка инструментов

Все инструменты с ЧПУ следует рассматривать как прецизионный продукт. Следует соблюдать особую осторожность, чтобы не повредить конусы, соединительные поверхности и не загрязнить соединительные поверхности.

Инструменты Rigibore настраиваются перед поставкой вместе с калибровочными вставками. Однако перед первым использованием вам потребуется установить вставки и отрегулировать заданные размеры.

	Действие	Примечания
11,0	Настройка пресеттера
11. 1	Очистите все соединительные поверхности адаптера и соберите компоненты устройства предварительной настройки
11.2	Калибровка устройства предварительной настройки	Аппаратное/программное обеспечение для калибровки, поставляемое производителем устройства предварительной настройки
12,0	Распаковать инструмент	Необходимые инструменты для регулировки могут быть закреплены снаружи упаковки
12.1	Сохраняйте многоразовую упаковку для будущего хранения инструментов
12,2	Установите требуемую шпильку или трубку охлаждающей жидкости	К тянущим шпилькам необходимо прикладывать правильные крутящие моменты, чрезмерная затяжка может деформировать конусы, вызывая проблемы с производительностью или повреждая шпиндели.
12,3	Очистите конус инструмента и вставьте его в адаптер устройства предварительной настройки
12,4	Убедитесь, что на устройстве предварительной настройки выбрана правильная программа адаптера
12,5	Зажмите инструмент в устройстве предварительной настройки, обеспечив хорошее соединение
13,0	Начиная с самого дальнего от конуса инструмента, осторожно удалите винт пластины с помощью соответствующего ключа Torx и установите пластину в гнездо.	Обеспечить правильный радиус вставки
13,1	Визуально проверьте правильность посадки	Убедитесь, что между карманом и основанием вставки нет зазоров. Если вы не уверены, используйте прокладку, чтобы проверить наличие зазоров, если вы не можете установить вставку, проверьте наличие мусора в кармане или на основании вставки, очистите и повторите проверку.
13,2	Затяните винт вставки	Убедиться, что элемент вытянут примерно 1 / 4 завинтить винт вставки
13,3	Очистите режущую кромку с помощью синей закрепки	Это устраняет любые загрязнения, которые могут повлиять на работу бесконтактных измерительных систем большинства современных устройств предварительной настройки.
13,4	Используя устройство предварительной настройки, измерьте положение режущей кромки и отрегулируйте курс	Выполните регулировку курса > ±0,1 мм, если необходимо, сначала по длине, а затем по диаметру
13,5	Повторяйте пункты с 13. 0 по 13.5, пока не будет завершена грубая установка на всех кромках инструмента
14,0	Установить критический компонент или справочные размеры для оснастки	Комбинированные инструменты могут содержать несколько режущих кромок, некоторые из этих кромок могут иметь критические взаимосвязи, например два глухих отверстия. Другие элементы могут быть относительными, но не критическими по отношению к этим элементам, например, фаска.
14,1	Начиная с критической или контрольной кромки, отрегулируйте до конечного размера. Продолжайте корректировать все края до окончательного размера.
15,0	Запишите все положения кромок, а также запишите и дважды проверьте размеры смещения инструмента, необходимые для станка
15,1	Четко пометьте инструмент как набор

Требования к второму туру

Наиболее важной частью этого этапа является планирование и предварительная оценка ожидаемых результатов.

Как и во всех процессах механической обработки, весь процесс должен контролироваться и контролироваться для достижения жестких допусков и хорошей стабильности процесса или высокого CPK.

Помимо инструмента есть много факторов, влияющих на производительность процессов растачивания отверстий.

		Детали	Примечания
16,0	Необходимые СИЗ	Защитные очки Защитная обувь Наушники Перчатки
17,0	Доступ к станку	Доступ к защищенному станку со всеми необходимыми функциями безопасности, включая блокировки и ограждения
18,0	Запчасти	Доступ к тестовым частям
19,0	Программы	Предварительно написанные программы, проверенные с учетом правильных требований к смещению, требуемой ориентации шпинделя и зазоров
20,0	Смещения	Измерения смещения длины инструмента
21,0	Измерительное оборудование	Ручные методы измерения результатов резания инструмента
22,0	Начальная точка скорости и подачи	Расчетные скорости и подачи для инструмента на основе стандартных отраслевых требований	См. специальный раздел по скорости и подаче

Расчет скорости и подачи в начальной точке

Чтобы рассчитать начальную точку для скоростей и подач, вам нужна конкретная информация об инструменте.

• Наибольший диаметр резания инструмента
• Материал

Начальные точки для скоростей и подач рассчитываются, но являются только исходной величиной. Они основаны на скорости поверхности и скорости подачи, описанных ниже.

Калькулятор скоростей и подач

Скорость у поверхности

Скорость поверхности – это скорость, с которой материал движется мимо режущей кромки инструмента. Таким образом, при растачивании диаметр теоретически разматывается. Постоянная скорость вращения применяется на основе известной скорости поверхности, которая дает технически установленную начальную точку.

Рассчитайте число оборотов в минуту, используя следующее уравнение:

об/мин = ^{Скорость резания} / _{π x диаметр}

Скорость подачи

Скорость подачи — это осевая скорость, с которой борштанга проходит через деталь. Эта скорость подачи повлияет на чистоту поверхности.

Начальная скорость подачи для всех операций растачивания составляет от 0,1 до 0,2 мм за оборот.

Отвод

Следующие инструкции должны быть выполнены для каждого из инструментов, используемых в операции.

Это может быть черновая расточная оправка, получистовая расточная оправка или просто чистовая расточная оправка.

• Инструменты для черновой обработки — размер
• Инструменты для финишной обработки — настроены на заниженный размер

См. раздел ниже об установке предустановленного размера.

Установленный предустановленный размер

Из-за воздействия прогиба на расточные оправки они в конечном итоге не будут резать размер, на который они установлены. По этой причине необходимо установить заданный размер.

Установить заданный размер относительно просто, но многие факторы оказывают существенное влияние на отклонение.

Критерии	Детали	Примечания
Глубина резания	Глубина реза влияет на нагрузку на режущую кромку, которая в конечном итоге влияет на отталкивание и размер реза	Важно поддерживать разумную глубину резания для всех операций
Сменная вставка	Износ по задней поверхности является естественным износом пластины из-за механизма абразивного износа	Время резки оценивается примерно в 15 минут контакта режущих кромок. На это могут влиять сплавы пластин, покрытия и области применения.
Получистовой или черновой размер отверстия	Получистовые и черновые станки играют важную роль в поддержании разумной глубины резания для чистовой операции.	Если резко изменить размер получистовой или черновой обработки, это увеличит глубину резания чистового инструмента.
Подача СОЖ	Подача охлаждающей жидкости — помогает отводить стружку, помогает предотвратить проблемы с пластиной и отводит тепло от заготовки. Это также помогает охлаждать стружку, помогая разбивать стружку на управляемую стружку.

Самый эффективный способ настроить чистовой инструмент — снять половину припуска за раз.

Как правило, чистовая операция должна иметь максимальную глубину реза 0,1–0,2 мм по радиусу.

Чистовые инструменты, как правило, одноточечные, так что есть одна эффективная режущая кромка, которую можно использовать для удержания размера, это может отрицательно сказаться на отталкивании, поскольку режущая кромка не поддерживается.

Решения общих проблем

MICRO 100 IT-100500 Расточная оправка с резьбой от 32 до 64 TPI

Нажмите на изображение, чтобы увеличить

Технические характеристики
Подробности
Отзывы

Дополнительная информация

Марка	МИКРО 100
Тип	Цельные твердосплавные инструменты для внутренней резьбы 60°
Модель №	ИТ-100500
Минимальное отверстие	. 100″
Диаметр хвостовика	1/8″
Инструментальный материал	Цельный карбид
Максимальная глубина отверстия	.500″
Направление резки	Правая рука
Финишное покрытие	Яркий
Серия	ИТ
Минимальный диаметр отверстия	.100″
Общая длина	1-1/2″
Минимальный диаметр отверстия	. 100″
Количество ниток на дюйм	от 32 до 64
Выступ	0,025″
Заявка	Для внутренней резьбы любых и всех деталей, требующих внутренней резьбы.
Угловой радиус	0
Глубина	0,500″
Ширина лица	0,063″
Первый выбор Для:	Сталь
Максимальный диаметр	1/2 дюйма
Точка смещения	0,014″
Стойка 65	65″> Да
Тип радиуса	Десятичный
Радиус_R	.002″
Угол конусности на сторону	30°
Допуск_Минимальный диаметр отверстия	+ 0,000 дюйма / 0,005 дюйма
Допуск_Общая длина	±1/64″
Допуск_Радиус	±0,001 дюйма
Допуск_Диаметр хвостовика	-. 0001″ / -.0003″
Вес	0,02 фунта.
Диапазон материалов заготовки	Сталь, нержавеющая сталь, жаропрочные экзотические сплавы, цветные металлы, чугун, пластик
Страна происхождения	СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ

Многие продукты для металлообработки содержат металлы, на которые распространяется последнее предупреждение в соответствии с Предложением 65. Воздействие элементов может быть вредным. Может вызвать рак и нанести вред репродуктивной системе.

Детали

Используйте цельный твердосплавный держатель инструмента Micro 100, чтобы зафиксировать расточный оправку на месте. Растачивание — это операция резания, направленная на увеличение существующего отверстия в заготовке с помощью одноточечного режущего инструмента. Расточные инструменты соединяются с фрезерными, токарными и другими станками с помощью расточных головок и держателей. Расточные головки удерживают расточные оправки для расширения отверстий. В конечном итоге держатели расточных головок, состоящие из этих расточных головок, крепятся к шпинделям фрезерного станка, токарного или токарного станка. Держатели инструментов почти так же важны, как и сам инструмент. Он является промежуточным звеном между режущим действием и шпинделем станка и, таким образом, является неотъемлемой частью общей производительности. Любой тип держателя инструмента должен обеспечивать высокое усилие зажима, а также уменьшенную точность вибрационного биения и качество балансировки. Держатели инструментов серии Micro 100 TH проходят термообработку и покрыты порошковой краской с черным оксидом для повышения прочности и долговечности системы крепления инструмента. Держатель головки со стальным отверстием обеспечивает плотное зацепление инструмента и обеспечивает гибкость ориентации держателя благодаря 2 установочным лыскам на хвостовике. Это помогает обеспечить высокую скорость зажима, а также снизить вибрацию при обработке. Стальной держатель расточной головки серии Micro 100 TH имеет длину хвостовика 2-3/4 дюйма. Доступны различные варианты с внешним диаметром хвостовика 1/2 дюйма, 5/8 дюйма и 3/4 дюйма в сочетании с внутренним диаметром хвостовика 1/8 дюйма, 3/16 дюйма, 1/4 дюйма, 5/16 дюйма. и 3/8 дюйма. Micro 100 является лидером рынка и всемирно известным производителем инструментов на протяжении последних 45 и более лет. Компания полностью базируется в США и производит прецизионные инструменты практически для всех промышленных применений.

Полностью исключена трудоемкая работа по шлифованию форм резьбы

Преимущества

• Идеально работает с другими инструментами Micro 100, используемыми при расточных операциях.
• Смена инструмента осуществляется за 30 секунд для процессов, которые могут занять до 5 минут.
• Прочность: Стальные держатели для инструментов достаточно прочны, чтобы удалить любой мусор, не повреждая лезвие или рукоятку.
• Долговечность: Подсчитано, что держатели инструментов, изготовленные из твердого сплава (промышленная сталь), могут прослужить два десятилетия.

Применение

Для нарезания внутренней резьбы любых и всех деталей, требующих внутренней резьбы.

Особенности

• Стальной держатель расточной головки.
• Прецизионно отшлифованные стальные хвостовики из термообработанной стали.
• Корпус с черным оксидным покрытием.
• Общая длина 2-3/4 дюйма.
• Два стопорных винта под углом 90° для надежного крепления.
• Доступны 12 различных вариантов с внешним диаметром хвостовика 1/2 дюйма, 5/8 дюйма и 3/4 дюйма в сочетании с внутренним диаметром хвостовика 1/8 дюйма, 3/16 дюйма, 1/4 дюйма, 5/4 дюйма. 16 дюймов и 3/8 дюйма.

Инструмент Muskegon — двухкромочное растачивание

Производственные инструментальные оправки и фрезы

• Начинается с расточной оправки из высококачественной легированной стали для длительного срока службы. Внутри расточной оправки находится закаленный центрирующий штифт, который удерживает расточной резец по центру для воспроизводимой работы в пределах допуска.
• Работает с двойной подачей по сравнению с одноточечными инструментами и обеспечивает сбалансированный рез по центру для более прямых отверстий. Расточная фреза представляет собой регулируемую двухлезвийную конструкцию, которая позволяет соблюдать допуски на отверстия и компенсировать допуски на сменные пластины. Регулировочный винт в фрезе также предотвращает его разрушение и растачивание под размер. Центрирующий штифт в расточной оправке входит в центрирующий паз фрезы, удерживая ее внутри оправки, и центрирует черновую фрезу для чернового прохода.
• Растачивание в три простых шага. (1) Вставьте черновую фрезу и выполните черновую расточку детали, чтобы установить осевую линию отверстия. (2) Снимите фаску с отверстия с помощью фрезы для снятия фаски, чтобы направить чистовую фрезу в отверстие. (3) Вставьте чистовую фрезу в борштангу и «пропустите» чистовую фрезу через отверстие. Повторяемость обычно находится в пределах +/- 0,0005.
• Отвечает требованиям вашего приложения. Инженеры-конструкторы Muskegon Tool изготовят сверхмощное корончатое сверло со сменными пластинами или инструмент для промышленного бурения в соответствии с вашими конкретными потребностями. Позвоните нам или нажмите здесь, чтобы начать экономить время и деньги на линии.

Расточные оправки для тяжелых условий эксплуатации

• Удаляет до 20 % диаметра тяжелого материала.
• Облегчает правку отверстий , устраняя тенденцию инструментов следовать за отверстиями с керном или просверленными отверстиями.
• Создан в соответствии с вашими требованиями. Давайте обсудим, будет ли одна из наших стандартных конструкций инструмента обеспечивать производительность, изготовленную по индивидуальному заказу, или будет более рентабельно разработать индивидуальную расточной оправку для ваших конкретных потребностей. Позвоните нам или нажмите здесь, чтобы обсудить вашу заявку.

Расточные оправки и фрезы для средних нагрузок

• Остается в силе. Уникальное плавающее действие компенсирует перекос машины.
• Удваивает производительность по сравнению со сплошными развертками.
• Разрешения на регулировку бара с шагом 0,0001
• Снижает затраты на оснастку благодаря резцам из быстрорежущей стали или с напаянными наконечниками, которые можно затачивать до уступов и ступеней.
• Разработан для вашего применения. Наши инженеры покажут вам наиболее эффективное решение из наших нестандартных или стандартных конструкций инструментов. Посмотрите, как мы можем помочь вам сэкономить время и деньги. Кликните сюда.

Нижние планки и фрезы для легких нагрузок

• Обработка глухих отверстий и зенковка .
• Сохраняет затраты на инструмент на уровне благодаря легко затачиваемому припаянному наконечнику и резцам из быстрорежущей стали.
• Решит ваши задачи по резке. Готовы сохранить этапы производства? Поговорите с инженерами-конструкторами Muskegon Tool о наших специально разработанных и стандартных инструментах. Позвоните или нажмите здесь.

Расточные инструменты со сменными пластинами

Усиленные корончатые сверла и держатели со сменными пластинами

• Сглаживание чернового растачивания . Идеально подходит для использования при черновом растачивании отливок, поковок и труб, где может возникнуть проблема «сдвига сердечника».
• Два эффективных режущих зуба. Создавайте более прямые и круглые отверстия за меньшее время, чем с помощью одноточечного инструмента или сверла со сменными пластинами. Посмотрите, как мы можем помочь вам сэкономить время и деньги. Нажмите здесь
• Создан в соответствии с вашими требованиями. Заготовки для корончатого сверла предназначены для отверстий диаметром от 1 дюйма до 4 1/4 дюйма. Большие размеры доступны по запросу.
• Держатели в наличии и на заказ. Державки с прямым хвостовиком подходят для диаметров до 4 1/4″. Державки изготавливаются со сквозной подачей СОЖ. По запросу доступны хвостовики большего диаметра, нестандартной длины и специальной конфигурации.

Расточные оправки и двухлезвийные фрезы со сменными пластинами

• Выберите сплав пластины и геометрию . Заготовки фрез изготавливаются по индивидуальному заказу для установки пластины стандарта ISO по вашему выбору.
• Двойные вставки . Устраняет конусность и овальность, удваивая производительность по сравнению с одноточечными инструментами.
• Возможность регулировки. Простая регулировка на станке значительно сокращает время простоя по сравнению с обычными сверлильными инструментами.
• Гибкость. Расточные оправки и фрезы подходят для использования на горизонтальных или вертикальных обрабатывающих и токарных центрах с ЧПУ, а также на обычных патронах, токарных станках и горизонтально- и вертикально-расточных станках.

Прутки и фрезы для тяжелых условий эксплуатации

Бары и фрезы Jumbo

Основы растачивания — Erie Industrial Supply Company

Опубликовано 15 мая 2019 г. автором wecreate

Растачивание — это внутренняя токарная операция, используемая для увеличения отверстий. Одноточечные режущие инструменты — расточные оправки — являются наиболее часто используемыми инструментами.

Когда борштанга режет, сила резания может быть приложена далеко от того места, где инструмент поддерживается. Расстояние без опоры между местом резания и местом зажима расточной оправки называется ее вылетом. С большим вылетом расточная оправка может обрабатывать более глубокие отверстия. Но больший вылет также увеличивает риск чрезмерного прогиба и вибрации. Для эффективного сверления глубоких отверстий расточная оправка должна иметь высокую жесткость.

Жесткость принимает две формы. Динамическая жесткость противостоит вибрации. Статическая жесткость сопротивляется прогибу. В этой статье основное внимание уделяется статической жесткости. Простое понимание основного уравнения, управляющего отклонением расточной оправки, может показать, какие шаги будут наиболее эффективными для повышения жесткости процесса расточки.

Силы резания, действующие на расточной оправку

Силу резания, воздействующую на расточной оправку, можно определить с помощью трех компонентов: тангенциальной силы, силы подачи и радиальной силы. (См. рис. 1 ниже.)

Надписи:

Ft – тангенциальная сила
Fr – радиальная сила
Ff – осевая сила
Do – внешний диаметр борштанги
Di – внутренний диаметр расточной оправки для СОЖ

При растачивании тангенциальная сила резания является наибольшей. Он действует перпендикулярно передней поверхности режущей пластины и толкает борштангу «вниз», то есть ниже центральной линии.

Сила подачи является второй по величине. Он действует параллельно центральной линии и не отклоняет борштангу. Как правило, сила силы подачи составляет от 50 до 60 процентов силы касательной.

Радиальная сила перпендикулярна обеим этим силам и отталкивает стержень от стенки отверстия. Эта сила составляет от 25 до 30 процентов тангенциальной силы.

Таким образом, расточная оправка испытывает отклонения как в тангенциальном, так и в радиальном направлениях.

Отклонение расточной оправки

Отклонение расточной оправки аналогично отклонению консольной балки. Это балка с неподвижной опорой на одном конце и свободной частью, или консолью, на другом. (См. рис. 2 ниже.) Из-за сходства формула, описывающая прогиб консольной балки, также будет описывать расточный стержень:

(Формула 1) Y = (F x L ³ ) / (3E x I)

Где. . .
Y = тангенциальное или радиальное отклонение, в дюймах (дюймах) или миллиметрах (мм)
F = тангенциальное усилие (Ft) или радиальное усилие (Fr), в фунтах (фунтах) или ньютонах (Н)
L = длина без опоры стержень или выступ, в дюймах или мм
E = модуль упругости при растяжении, в фунтах на квадратный дюйм или Н/мм2
I = момент инерции поперечного сечения стержня, в дюймах4 или мм4

Надписи:

Ft – тангенциальная сила
Fr – радиальная сила
Ff – осевая сила
Do – внешний диаметр борштанги
Di – внутренний диаметр расточной оправки для СОЖ

В большинстве случаев расточные оправки представляют собой круглые оправки со сплошным или трубчатым поперечным сечением. Последний член в приведенном выше списке, момент инерции (I), рассчитывается по формуле 2 для сплошного сечения или по формуле 3 для трубчатого сечения. Расточная оправка с подачей СОЖ через инструмент будет иметь трубчатое поперечное сечение.

(Формула 2) Y = (F x L ³ ) / (3E x I)

(Формула 3) Y = (F x L ³ x I) / (3E x I)

Где. . .
Do = внешний диаметр стержня, в дюймах или мм
Di = внутренний диаметр стержня для охлаждающей жидкости, в дюймах или мм

Расчет тангенциальной силы (Ft) в формуле 1 включает коэффициент для единиц. Тангенциальная сила в фунтах может быть рассчитана как:

(Формула 4) Y = (F x L ³ ) / (3E x I)

Тангенциальная сила в ньютонах может быть рассчитана как:

(Формула 5) Y = (F x L ³ ) / (3E x I)

Где. . .
396,000 = коэффициент пересчета, в фунтах·дюйм/л.с.·мин
1,000 = коэффициент пересчета, в Н·см/кВт·с
d = глубина резания, в дюймах или мм
f = подача, в дюймах на оборот ( ipr) или миллиметры на оборот (мм/об)
Kp = постоянная мощности материала заготовки в л.с./дюйм3/мин или кВт/см3/сек

Радиальная сила резания (Fr) может быть найдена как:

(Формула 6) Y = (F x L ³ ) / (3E x I)

Рекомендации

Формула 1 предлагает все следующие рекомендации по улучшению статической жесткости расточной оправки:

• Вылет расточной оправки должен быть как можно короче.

  Причина: в формуле свес вычисляется в кубе. Даже небольшой дополнительный выступ может значительно увеличить прогиб.

• Станок с отношением вылета к диаметру не более 3,5 для расточных оправок со стальным хвостовиком. . . 5 для хвостовиков из тяжелого металла. . . и 8 для твердосплавных хвостовиков. Эти числа связаны с относительным модулем упругости (E) каждого из этих материалов. Когда модуль упругости выше, прогиб уменьшается. Модули упругости для обычных материалов расточных оправок:



  Материал	Давление
  Сталь	от 28 до 30 миллионов фунтов на кв. дюйм
  Тяжелые металлы	от 45 до 52 миллионов фунтов на кв. дюйм
  Цементированные карбиды (содержание кобальта от 10 до 15 процентов)	80 миллионов фунтов на квадратный дюйм
  Цементированные карбиды (содержание кобальта от 3 до 8 процентов)	90 миллионов фунтов на квадратный дюйм

• Выберите максимально возможный диаметр расточной оправки.

  Причина: Прогиб стержня уменьшается пропорционально моменту инерции поперечного сечения стержня. А формулы 2 и 3 показывают, что момент инерции увеличивается с увеличением диаметра.

• Игнорировать твердость расточной оправки.

  Причина: Эта характеристика не фигурирует ни в одном из уравнений. Распространенной ошибкой является предположение, что расточная оправка с более высокой твердостью или сделанная из более качественной стали будет меньше прогибаться. Фактически, свойство материала, определяющее прогиб, — это модуль упругости. Твердость не фигурирует.

  Пример расчета

  Гивенс

  • Характеристики расточной оправки
    Do = 1,00 дюйма (25,4 мм)
    Di = 0,156 дюйма (3,96 мм)
    L = 5,00 дюйма (127 мм)
    E = 30 x 106 фунтов на кв. дюйм (207000 Н/мм2)
    Хвостовик из легированной стали 4340
  • Характеристики заготовки
    Легированная сталь AISI 4140, твердость 250 HB
    Kp = 0,84 л.с./дюйм3/мин (2,29 кВт/см3/сек) (из Machinery’s Handbook, 26-е издание, Industrial Press Inc. )
  • Условия резания
    d = 0,080 дюйма (2,03 мм)
    f = 0,008 дюйм/об (0,203 мм/об)

  Расчет сил резания:
  По формуле 4, Ft = 396000 x 0,08 x 0,008 x 0,84 = 212,9 фунта
  Используя формулу 6, Fr = 0,3 x 212,9 = 63,9 фунта

  Момент инерции рассчитывается по формуле 3:
  I = x (1,04 – 0,1564)/64 = 0,049 дюйма4.

  Прогиб расточной оправки рассчитывается по формуле 1:
  Yt = 212,9 x 53/(3 x 30 x 106 x 0,049) = 0,0060 в
  Yr = 63,9 x 53/(3 x 30 x 106 x 0,049) = 0,0018 дюйма

7 наиболее распространенных проблем глубокого растачивания и их решения

Операции по рассверливанию и развертыванию

Операции по рассверливанию и развертыванию

Типы операций бурения и развертывания:

Отверстие Отверстие

РеамРеам

Отверстие RapidBore
Рапид

Отверстие OrientBore
Восток

Развертка RapidReam
Рапид

Используйте отверстие, когда прямо и точно
нужно круглое отверстие. Расточная оправка обычно имеет одну или, самое большее, две
лезвия выступают из хвостовика. Лезвия регулируются на многих
виды буровых штанг.

Используйте раструб для определения размера ранее просверленного отверстия.
Инструмент для развертывания имеет несколько канавок, которые проходят вертикально вдоль хвостовика.
инструмента. Во время развертывания фреза следует углу существующей
отверстие и не может использоваться для выпрямления угла отверстия.

Чтобы запрограммировать новую операцию растачивания или развертывания:

1. Дисплей
экран ввода и выберите функциональную клавишу Part Programming.

2.Выбрать
программную клавишу Вставить блок перед .

3.Выбрать
программную кнопку Отверстия. Экран работы с отверстием
открывается.

4.Выбрать
функциональная клавиша Операции растачивания и развертывания

5.Выбрать
операция Отверстие или Развертка.

Отверстие

Используйте отверстие, когда прямо и точно
нужно круглое отверстие. Скучная полоса – это
инструмент с обычно одним или двумя лезвиями, выступающими из хвостовика.
Лезвия на многих расточных оправках можно регулировать для увеличения или уменьшения
размер отверстия. На рисунке ниже показано двухлопастное растачивание.
бар.

Вставьте расточный инструмент в шпиндель с
режущая поверхность на одной линии с ориентационным отверстием держателя инструмента, напротив
ключ шпинделя. WinMax использует этот ориентированный угол шпонки для определения
отверстие ориентирует направление отвода.

Рип

Используйте функцию Ream для изменения размера ранее
просверленное отверстие. Развёртывание удаляет заусенцы и другие частицы, оставшиеся после сверления.
или скучная операция. Во время развертывания фреза следует углу
существующее отверстие и не может использоваться для выравнивания угла отверстия.

Рассверливание
инструмент имеет несколько канавок, которые проходят вертикально вдоль хвостовика
инструмента, как показано на следующем рисунке:

кмREAM*. PCX

Быстрый бур

Используйте Bore Rapid, когда инструмент должен втягиваться
на скорости подачи ускоренного подвода, запрограммированной в Общих параметрах или Изменить
Параметры. По умолчанию цикл Bore Rapid отключает шпиндель в
на дне отверстия и во время отвода. Установите настройку СТОП ШПИНДЛЕ
Продолжать держать шпиндель включенным
на дне отверстия и во время отвода.

Ориентальное отверстие

Используйте ориентацию отверстия, чтобы сориентировать отверстие по оси Z снизу
и переместите борштангу. Режущая кромка расточной оправки отходит
от поверхности просверленного отверстия так, чтобы на следующем шаге резка
кромка не царапает стенки отверстия. Расстояние до расточной штанги
перемещения задается в поле Отвод оси отверстия в параметрах отверстия.
