Комбинированные пресс ножницы: Комбинированные пресс-ножницы НГ5222 от производителя ПАО Долина

Содержание

НВ5223 Пресс-ножницы комбинированные

Состав и комплект поставки пресс-ножниц комбинированных НВ5223

Основные составные части пресс-ножниц комбинированных НВ5223

Поз. на рис. 1

Наименование

Обозначение

1

Станина

НВ5223-11-001

2

Привод

НВ5223-21-001

3

Ползун сортовой секции

НВ5223-31-001

4

Вал коленчатый

НВ5223-23-001

5

Ползун дыропробивной

НВ5223-32-001

6

Управление сортовой секцией

НВ5223-41А-001

7

Управление дыропробивным прессом

НВ5223-42-001

8

Прижим листовой секции

НВ5223-45А-001

9

Механизм центрирования

НВ5223-47-001

10

Прижим сортовой секции

НВ5223-51-001

11

Инструмент реза уголка, круга

НВ5223-61-001

12

Инструмент листовой и зарубочный

НВ5223-62А-001



13

Стол дыропробивного пресса

НВ5223-69-001

14

Ограждение

НВ5223-71А-001

15

Приспособление для пробивки пазов прямоугольной формы

НВ5223-53А-001

16

Электрооборудование

НВ5223-91-001

17

Электрошкаф

НВ5223-55-001

Органы управления пресс-ножниц комбинированных НВ5223

Позиция на рис. 1

Органы управления и их назначение

9

Рукоятка механизма центрирования

18

Педаль включения дыропробивного пресса и включения листовых, сортовых ножниц и зарубочного устройства.

19

Винт фиксации упора

20

Кнопка ОБЩИЙ СТОП

21

Кнопка ОБЩИЙ СТОП

22

Эксцентриковая ось регулировки положения ползуна

23

Вводной выключатель

Устройство и работа пресс-ножниц НВ5223

Кинематическая схема пресс-ножниц НВ5223

Привод пресс-ножниц  НВ5223 осуществляется  от  электродвигателя 3 через клиноременную передачу, маховик 2 и одноступенчатую зубчатую передачу 1, 4 к эксцентриковому валу 6. Зубчатая передача 1, 4 прямозубая, цилиндрическая. Движение на ползун 10 сортовой секции передается через шатун 5, на ползун пресса для пробивки отверстий 8 – через балансир 7 и западающий камень.

Включение и выключение. Исполнительные механизмы включаются и выключаются через систему рычагов, связанных с одной стороны с шатуном и западающим камнем, а с другой стороны – с электромагнитом 9.

Вал-шестерня 1 (z1=14) имеет ширину обода 85мм., изготовлена из стали 40Х ГОСТ 4543 – 71 (твердость НВ 240…260), колесо 4 (z1=126) – ширина обода 80мм., изготовлено из стали 35Л (ГОСТ 977 — 88).

Станина пресс-ножниц НВ5223

Станина пресс-ножниц НВ5223  состоит из двух листов – переднего 3 толщиной 50мм. и заднего 7 толщиной 25мм., сваренных между собой с использованием проставок и ребер. В станине выполнены расточки для установки в них оси 2 качания балансира, оси 13 ползуна сортовой секции. Бронзовой втулки 12 под эксцентриковый вал. Кроме того, в стенках станины выполнены окна 5, в которые заводят и крепят при помощи упоров 4, 6 неподвижные инструментальные плиты. Регулировка зазора между ними осуществляется с помощью вкладышей 11, 10, в которые входит прокладка 9.

Винтами в специальном гнезде крепится нож 8 для отрезки полосы. Со стороны зева на станину приварена планка 1, на которой укрепляется ползун пресса для пробивки отверстий.

Ползун сортовой секции пресс-ножниц НВ5223

Ползун сортовой секции пресс-ножниц НВ5223 сортовой секции установлен на оси 11 качания, закрепленной втулкой 9 в расточке станин (ось эксцентрична, что позволяет совмещать окна ползуна и станины).

Ползун перемещается в текстолитовых направляющих, с помощью которых регулируют зазор между подвижными и неподвижными ножами. Ползун связан с эксцентриковым валом через западающий шатун 2, производящий включение и отключение секции и подпятника 6. Для возвращения  ползуна в верхнюю мертвую точку служат пружина 5 и тяга 4, для остановки ползуна в верхнем положении – винт 10. Движение балансиру дыропробивной секции передают две щеки 3. Зарубочный рычаг 8 установлен на оси и соединен с ползуном через тягу 7.

Для  уменьшения трения между эксцентриковым валом и вкладышем 14 установлены бронзовые вкладыши 12, 13.

Ползун пресса для прибивки отверстий пресс-ножниц НВ5223

Ползун 3  пресса имеет прямоугольную форму и совершает возвратно-поступательное движение. Для получения нормального зазора между направляющими и ползуном используются текстолитовая планка и прокладки. В нижней части ползуна закреплен пуансон 4 в столе пресса – матрица. Камень 2, связанный через ось с электромагнитом, притягивается к балансиру 5. Балансир давит на камень и приводит в движение ползун.

Осуществляется операция  пробивки. Возврат ползуна в исходное положение осуществляется балансиром через кулак 6 и пружину возврата 1. Механизм центрирования позволяет опускать ползун с пуансоном на намеченное место пробивки отверстия. Управляют механизмом включения ползуна педалью

Система смазки пресс-ножниц НВ5223

  • Трущиеся части пресс-ножниц НВ5223  смазываются густой смазкой.
  • Новые ножницы НВ5223  необходимо смазывать в первые 15 дней работы чаще, а в дальнейшем соблюдать режим смазки, указанный в карте смазки.
  • Смазывать ножницы  необходимо так, чтобы смазка выступала с боков трущихся поверхностей, что дает возможность контроли­ровать достаточность смазки.
  • Смазка – индивидуально прокачкой смазки через пресс-масленки ручным шприцем.

Наименование точек смазки

Номер точек

Опора коленчатого вала

Ось зарубочной тяги

Ось щек

Ось балансира

Направляющие ползуна дыропробивного пресса

Направляющие ползуна сортовой секции

Ось ползуна сортовой секции

Эксцентриковый вал

Прижим сортовой секции

Прижим полосовой секции

Ось зарубочного рычага

14

18, 19

13

9



7, 8



1, 2, 3, 4, 5, 6

10

11, 12

15, 16, 17

21, 22

20

Периодичность смазки: 2 раза в смену

Смазочный материал ЦИАТИМ-203 ГОСТ 8773-73



Настройка пресс-ножниц НВ5223

  • Работать на комбинированных пресс-ножницах НВ5223 допускается только после ознакомления с особенностями их обслуживания, эксплуатации и мерами безопасности. Перед началом работы убедитесь в надежности инструмента.
  • При работе на пресс-ножницах НВ5223 для защиты органов слуха оператора необходимо применять противошумные наушники или противошумные вкладыши.
  • По окончании работы пресс-ножницы НВ5223 обесточьте.



Особенности пресса НВ5223 для пробивки отверстий

  1. Перед началом работы на прессе закрепите в соответствующих гнездах пуансон и матрицу. Затем, поворачивая рукоятку механизма центрирования, отпустите пуансон в матрицу и выставьте корпус матрицедержателя так, чтобы был выдержан равномерный зазор между матрицей и пуансоном. Зазор устанавливается в зависимости от толщины пробиваемого материала.
  2. После центрирования рукоятку верните в верхнее положение.
  3. После этого закрепите корпус матрицедержателя на станине и еще раз проверните зазор. В зависимости от толщины пробиваемого материала выставьте корпус съемника с зазором 1…2мм. от плоскости листа. Затяните гайки и контргайки. Установка корпуса съемника с перекосом недопустима.
  4. Для пробивки отверстий по кернениям используйте механизм центрирования. Опустите рукояткой пуансон и совместите кернение на заготовке с керном пуансона. Зафиксируйте заготовку и возвратите пуансон в исходное положение.

схема расположения рабочих мест пресс-ножниц НВ5223

Особенности работы сортополосовой секции пресс-ножниц НВ5223

1.Перед работой на сортовой секции проверьте крепление ножей к ножевым плитам, крепление Г-образных регулировочных прижимов. Зазор между ножами сортовой секции устанавливается в зависимости от толщины разрезаемого материала и не должен превышать 0,2…0,5мм.

При замене ножевых плит снимите Г-образные прижимы инструмента и выньте ножевые плиты

2.Для реза фасонного проката установите в гнездо ползуна и станины соответствующий инструмент. Выставьте плиту упора на соответствующий угол (900 и 450) по делениям направляющей и закрепите ее. Поставьте упор и сменные прижимы. Введите в гнездо инструмента прокат и выставьте его по разметке.

Пресс-ножницы НВ522 оснащены автоматическими прижимами.

При работе с автоматическим прижимом за счет хода ползуна через систему рычагов и пружин усилие передается на кулак и в момент реза фиксирует заготовку, при этом перед резом прижимной рычаг должен находиться в соприкосновении с заготовкой и быть зафиксированным отверстием на кулачке. После реза прижим автоматически возвращается в исходное положение.

И все последующие циклы выполняются автоматически.

Автоматические прижимы изготовлены из конструкционной качественной стали прошедшей термическую обработку. Автоматические прижимы предназначены для защиты оператора от воздействия удара при резке заготовок.

Не режьте полосу, имеющую на своей поверхности масляные пятна. Не допускается резка материала вершинами ножей. Регулируйте зазор между ножами прокладками под опорные поверхности. Для исключения поломки ножи должны перекрывать друг друга на 3…5мм. Зазор между ножами не должен превышать 1/30 толщины разрезаемого материала.

Внимание!

Пресс-ножницы рассчитаны на обработку материалов с временным сопротивлением δ ≤ 498 Мпа.
Схема крепления ножевых плит сортовой секции пресс-ножниц НВ5223

Особенности работы зарубочного устройства пресс-ножниц НВ5223

При работе зарубочного устройства зазор между ножами устанавливается прокладками под опорные поверхности, зависит от толщины разрезаемого материала. Ножи зарубочного устройства должны плотно прилегать к опорным поверхностям, быть хорошо закрепленными и сухими. Крепление ножей зарубочного устройства показано на рис.9. Зазор между ножами зарубочного устройства не должен превышать 1/30 толщины разрезаемого материала.

Для безопасности на пресс-ножницах установлены ограждения всех вращающихся деталей, ножей для отрезки полосы и зарубочного устройства дыропробивной зоны.

Схема крепления ножей зарубочного устройства НВ5223

Регулирование и настройка пресс-ножниц НВ5223

В процессе эксплуатации пресс-ножниц НВ5223  возникает необходимость в регулировании отдельных узлов для восстановления их нормальной работы. Если с течением времени наблюдается проскальзывание ремней, необходимо проверить их натяжение, при необходимости подтянуть. Нормальное натяжение ремней устанавливать регулировочным винтом.

В процессе эксплуатации из-за износа текстолитовых направляющих возникает необходимость в регулировании зазора между направляющими и ползуном сортолистовой секции. Зазор регулировать с помощью шести регулировочных винтов, расположенных на задней и передней стенке станины. Одновременно направляющими ползуна можно регулировать зазор листовых ножниц. Регулировать зазор между ножевыми плитами сортофасонной секции набором прокладок, установленных под Г-образными при­жимами. Для получения нормального зазора между направляющими и ползуном дыропробивного пресса используется чугунная планка и прокладки. Зазор регулировать с помощью трех винтов.

Техническое обслуживание пресс-ножниц НВ5223

Ежедневно перед работой необходимо:

  • осмотреть и вытереть пресс-ножницы НВ5223;
  • проверить надежность крепления инструмента;
  •  проверить состояние режущих кромок инструмента. Работать выкрошенными и затупившимися ножами запрещается, так как это может привести к поломке инструмента и травмам, а также к перегрузкам;
  • смазать пресс-ножницы согласно схеме смазки . По окончании работы обесточить пресс-ножницы,  осмотреть и тщательно обтереть их.

Один раз в неделю необходимо продувать сжатым воздухом внутреннюю полость станины под сортолистовым ползуном для удаления накопившейся окалины.

Ежегодно проводить испытание изоляции электрооборудова­ния коммутационной проводки и испытание защитного заземления, ремонтировать электрооборудование и заземление.

Порядок установки пресс-ножниц НВ5223

При транспортировании пресс-ножниц НВ5223 необходимо руководствоваться схемой строповки

Перед установкой пресс-ножницы НВ5223 необходимо очистить от антикоррозионных покрытий, нанесенных на металлические

поверхности (кроме поверхностей, имеющих лакокрасочное покрытие), и покрыть тонким слоем эксплуатационной смазки.  Для этого обезжирить законсервированные поверхности уайт-спиритом или бензином, а затем протереть ветошью или просушить сухим теплым воздухом.

Расконсервацию запасных деталей, принадлежностей и сменных узлов производить в ваннах с обезжиривающим раствором. Пресс-ножницы устанавливать на фундамент по уровню. Глубина заложения фундамента Н  определяется из условий грунта, но должна быть не менее 600мм.

После выверки по уровню под лапы пресс-ножниц залить цементный раствор (одна часть цемента на три части песка) и, когда он затвердеет, равномерно затянуть гайки фундаментных болтов, проверяя при этом положение пресс-ножниц по уровню.

Электрооборудование пресс-ножниц НВ5223

Электросхема пресс-ножниц НВ5223  состоит из следующих цепей (рис.12), спецификация в табл. ниже:

  • силовая цепь переменного тока напряжением 380В, к которой под­ключены электродвигатель Ml и электромагниты УА1 и УА2;
  • цепь управления переменного тока напряжением 110В
  • цепь сигнализации напряжением 22В
  • питание местного освещения 24В

Обозначение

Наименование

Кол-во

QF1

Выключатель АЕ2046М-12,1н=16А

1

SQ1-SQ4

Конечный выключатель ВПК-2112

4

SA1

Переключатель ПКУ3-11

1

KM1

Контактор КМИ

1

KM2,KM3

Пускатель ПМЛ

2

SB1,SB2

Выключатель ПКЕ-222-1У2

2

SB3

Выключатель ВК 43-21

1

HL1,HL2,HL3,HL4

Сигнальная арматура

4

M1

Электродвигатель главного привода

1

FU1,FU2, FU3

Выключатель автоматический ВА 47-29

3

РВ

Реле времени

1

SB4

Электрическая педаль Н5222-99-001

1

PT1

Тепловое реле РТИ

1

YA1,YA2

Электромагнит ЭД10102

2

TV1

Трансформатор ОСМ1-0,1У3

1

схеме предусмотрены следующие виды защиты:

  • вводный автоматический выключатель QF1 защищает всю схему и электродвигатель М1 от перегрузок и токов короткого замыкания;
  • предохранители FU1-FU2 защищают цепи питания электромагнитов УА1,УА2 от токов короткого замыкания;
  • предохранитель FU3 защищает цепи управления, сигнализа­ции  от токов короткого замыкания;
  • пускатель КМ1 обеспечивает нулевую защиту, исключающую самопро­извольное включение электропривода при восстановлении внезапно исчезнувшего напряжения.

В схеме предусмотрена сигнализация:

  1. Сигнализация подачи напряжения в электрошкафу осуществляется сигнальной лампой HL1.
  2. О включенном состоянии двигателя главного привода сигнализирует лампа HL2.
  3. О работе сортополосовой секции в режиме «Одиночные ходы с управлением педалью» сигнализирует лампа HL4.
  4. О работе дыропробивной секции в режиме «Одиночные ходы с управлением педалью» сигнализирует лампа НL3.

Первоначальный пуск пресс-ножниц НВ5223

При первоначальном пуске пресс-ножниц НВ5223  прежде всего проверьте внешним осмотром надежность заземления и качество монтажа электрооборудования.

Схема соединений, расположенных на электропанели, показана на рис

Подключите пресс-ножницы к электросети. Проверьте от руки работу всех механизмов пресс-ножниц, блокирующих и сигнализирующих устройств, электрооборудования.

Проверьте при кратковременном включении электродвигателя правильность его вращения по шкиву (при снятых клиновых ремнях). Шкив должен вращаться по часовой (если смотреть с рабочей стороны пресс-ножниц).

Описание работы электросхемы пресс-ножниц НВ5223.

Для подготовки к работе пресс-ножниц НВ5223 произведите следующие операции:

  1. Включите вводной автоматический выключатель QF1 . При этом на электрошкафу загорится сигнальная лампа HL1 — СЕТЬ.
  2. Переключатель SA1 установите в необходимое положение, при этом на электрошкафу загорятся сигнальные лампы, соответствующие выбранным режимам работы.
  3. Нажатием кнопки SB3 запустите двигатель главного привода. При этом включается магнитный пускатель КМ1, который, став на самопитание и подключив электродвигатель Ml к силовой сети, включает сигнальную лампу НL2 — ГЛАВНЫЙ ПРИВОД ВКЛЮЧЕН.

Электродвигатель выключается кнопками ОБЩИЙ СТОП SB1 и SB2.

Электросхема каждой секции имеет режим:

Одиночный    ходы   с   управлением   педалью. Переключатель   SA1 поставьте в положение: «сортополосовая секция», о чем сигнализирует лампа HL4 или в положение «дыропробивная секция», о чем сигнализирует лампа HL3.

Кнопкой SB3 включите электродвигатель главного привода, при этом на шкафу загорится лампа HL2.

Для включения электромагнита муфты УА1 нажмите педаль SB4, при этом, если ползун находится в исходном положении, по цепи 8-9-15-22-5  включится магнитный пускатель КМ3, который встанет на самопитание по цепи 15-37-22-5 и включает цепи питания электромагнита УА1 и магнитный пускатель КМ2. Магнитный пускатель КМ2 становится на самопитание по цепи 20-19-5 и замыкает цепи питания Электромагнита УА1. Электромагнит УА1 через систему рычагов втянет шатун в подпятник ползуна. При движении ползуна вниз включатель SQ1 разрывает цепь самопитания магнитного пускателя КМ3, который своими контактами отключает электромагнит УА1 и разрывает цепь магнитного пускателя КМ2. При возвращении ползуна в верхнее положение шатун под действием возвратной пружины выпадает в исходное положение. Для повторного включения ползуна нажмите педаль. При длительном нажатие на педаль непрерывного хода не получается так как при движение вниз конечный выключатель SQ1 отключает магнитный пускатель KM3, который в свою очередь отключает электромагнит и разрывает цепь самопитания магнитного пускателя KM2. Но магнитный пускатель KM2 остается включенным по цепи 15-20-19-5 и своим разомкнутым контактом по цепи 15-22-5 не позволяет включится магнитному пускателю KM3. После опускания педали магнитный пускатель КМ2 отключается и схема готова к повторному циклу.

Меры безопасности при работе на пресс-ножницах НВ5223

В  целях  повышения  мер  безопасности  обслуживающего персонала на пресс-ножницах НВ5223  предусматриваются переключатель режимов и выключатель цепи управления, расположенный на электрошкафе.

При длительных перерывах в работе и после окончания смены выключаются цепь управления и вводный автоматический выключатель. Обслуживание электрооборудования пресс-ножниц производится электротехническим персоналом. Категорически запрещается работать на пресс-ножницах при неисправной блокировке.

Установку режимов производит наладчик. После каждого переключения рукоятка переключателя снимается и находится у наладчика. При неисправном электрооборудовании рабочий обязан остановить пресс-ножницы, выключить вводный автоматический выключатель и вызвать электрика.

Запрещается:

  1. Резать и пробивать отверстия в профилях и материалах размером больше, чем указано в технических данных.
  2. Работать, со снятым ограждением.
  3. Работать на сортолистовой секции без прижимов.
  4. Подавать материал со стороны, противоположной располо¬жению пультов управления.
  5. Чистить и обтирать на ходу пресс-ножницы.
  6. Регулировать пресс-ножницы при вращающемся маховике.
  7. Исправлять положение заготовки после нажатия педали или рычага.
  8. Резать полосу, поверхность которой покрыта масляными пятнами.
  9. Работать при неотрегулированном выключателе балансира.
  10. Производить наладку при включенном электродвигателе. Электрооборудование пресс-ножниц должно быть надежно за¬землено и подсоединено к общему заземленному контуру. Для этого в электрошкафу и на передней части станины имеются клемма и болт заземления.
  11. Работать выкрошенными и затупившимися ножами.

порядок установки пресс-ножниц нв-5223, нг5223 схема размеры ножа для нв 5223 нв 5223 купить. электросхема НГ5223, пресс-ножницы комбинированные нв5223 цена Комбинированные пресс-ножницы НВ5221 держатель пуансона чертеж НГ 5223. пресс ножницы нв5223 размеры, нв 5223 характеристики пресс ножницы нв5223 в новосибирске пресс ножницы нг5223. пресс-ножницы нв5223, НВ 5223 электросхема НВ5223 5223 telefon. Пресс Ножницы НВ5223, нб5223 технические характеристики Пресс-ножницы НВ-5223 характеристики нг5223. схемы пресс ножниц 5223, электросхема пресс-ножниц нв3232 пресс-ножницы5223 НВ5223.

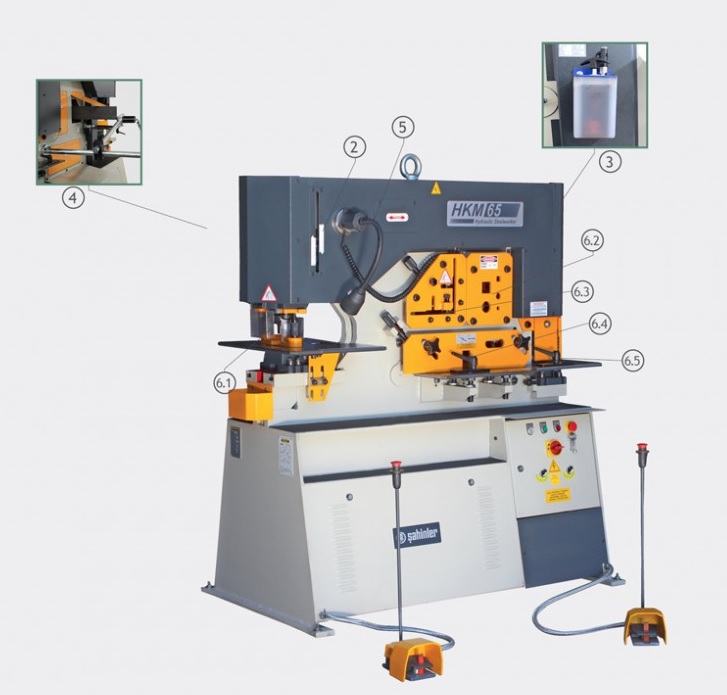

Пресс-ножницы комбинированные HKM 65

Пресс-ножницы комбинированные. Предназначены для резки полосового, сортового и фасонного проката, пробивки отверстий в листовом, полосовом и фасонном прокате, вырубки открытых пазов. 2 гидроцилиндра

Пресс-ножницы комбинированные HKM 65 сделаны с двумя поршнями и двумя педалями, которые оснащены 5 рабочими станциями. На машине используется электрический двигатель мощностью 11 кВт. Эта мощность, поступающая от этого двигателя, передается в область поршня на корпусе с помощью гидравлического масла и трубок.
Рабочая станция № 5 является надрезной секцией. Рабочая станция № 4 — секция резки плоского бруса. Рабочая станция № 3 Можно вырезать круглые стальные стержни, Рабочая станция № 2 для резки угловых стержней на 45 и 90 градусов. Все эти рабочие станции находятся под управлением одной педали, и с помощью этой педали обеспечивается движение всех этих 4 рабочих станций. Кроме того, процедура операции изгиба определенной степени V может быть выполнена с помощью инструмента с нажимным тормозом, который должен быть размещен на станции.
Ход поршней можно регулировать в зависимости от толщины материала, который нужно разрезать. После перемещения кнопки над электрической панелью в положение «Регулировка хода» ее можно установить на нужную рабочую высоту, нажав педаль, а затем фиксация выполняется в верхней части корпуса машины с помощью переключателя хода. Кроме того, для того, чтобы помочь в процессе резки улучшена автоматическая задняя часть в стандартной комплектации. Он активируется кнопкой на электрической панели.  Когда свойство backgauge включено, оно отключает использование педали, а когда профиль или планка доходят до датчика, оно автоматически обрезается.

1. 2 отдельных гидравлических поршня и ножная педаль, чтобы позволить 2 операторам работать одновременно

2. Больше производительности с регулируемым ходом поршня

3.Центральная система смазки

4.Электрический задний датчик

5. Рабочий свет

6. Пять отдельных рабочих мест на станке:
6.1 — пуансон и штамп диаметром 22 мм и стандартные штамповочные инструменты
6.2 — набор режущих лезвий из круглой и квадратной стали толщиной
6.3 — набор угловых режущих дисков
6.4 — ножницы для резки листового металла
6.5 — набор U-образных ножей



Дополнительные опции:

Стандартное
оборудование

перфорацияHKM 55HKM 65
Диаметр х макс.  толщинаØ 20 х 20 ммØ 26 х 20 мм
Диаметр х толщинаØ 40 х 10 ммØ 57 х 10 мм
Максимальный диаметрØ 100 х 3 ммØ 110 х 3 мм
Stroke60 mm55 mm
Количество ходов в (20 мм)х 25х 25
Глубина горла255 mm305 mm
Рабочая высота1030 mm1030 mm
Стандартное
оборудование		Стальной ножHKM 55HKM 65
Круглый квадратØ 40-40 ммØ 45- 45 мм

Стандартное
оборудование

Угол сдвигаHKM 55HKM 65
Угловое сечение (90 °)120 х 120 х 12 мм120 х 120 х 12 мм
Угловое сечение (45 °)70 х 10 мм70 х 10 мм
Рабочая высота1130 mm1140 mm
Стандартное
оборудование

SHEET METAL SHEARHKM 55HKM 65
Листовой металл200 х 20 мм300 х 20 мм
Листовой металл300 х 15 мм375 х 15 мм
Длина клинка317 mm380 mm
Стрижка под углом80 х 15 мм100 х 15 мм
Рабочая высота900 mm900 mm
Стандартное
оборудование		насечкаHKM 55HKM 65
толщина10 mm10 mm
ширина45 mm45 mm
глубина90 mm90 mm
Рабочая высота900 mm900 mm

Дополнительное
оборудование

ДОПОЛНИТЕЛЬНЫЕ ИНСТРУМЕНТЫHKM 55HKM 65
Лезвия раздела UI
(для резки UPN — IPN)		120 х 58 мм120 х 58 мм
 80 х 9 мм90 х 11 мм
Дополнительное
оборудование		Специальный
инструмент с V-образным надрезом		100 х 100 х 10 мм100 х 100 х 10 мм
Дополнительное
оборудование		V — гибочный пресс, тормозной
стержень, изгиб Макс.		250 х 12 мм250 х 15 мм
V — гибочный пресс, тормозной
лист, изгиб. Максимум.		500×3 мм500×3 мм
Дополнительное
оборудование		Удар кулаком по
глубине горла		125 mm125 mm
Штамповка на нотчере
Макс. вместимость		Ø 38 х 8 ммØ 38 х 8 мм
ТЕХНИЧЕСКИЕ ДАННЫЕHKM 55HKM 65
Мощность двигателя5. 5 кВт5. 5 кВт
Вес1520 kg1600 kg
Размеры машины
(ДхШхВ)		1600x950x1880 мм1700x950x1880 мм
Мощность (Давление)55 тонн65 тонн

Скачать описание

Скачать характеристики

Стандартные рабочие станции

Дополнительные рабочие станции



теги:

пресс ножницы цена, hkm 85, пресс ножницы комбинированные цена, пресс ножницы комбинированные гидравлические, ножи для пресс ножниц комбинированных, купить пресс ножницы комбинированные, hkm 60, hkm 45, пресс ножницы комбинированные, пресс ножницы, пресс ножницы комбинированные hkm 40, пресс ножницы комбинированные sahinler hkm 45, sahinler hkm 60

Пресс-ножницы БУ в России — Биржа оборудования ProСтанки

  1. Главная
  2. Продажа
  3. Прессовое оборудование для металла
  4. Пресс-ножницы БУ

Вы можете очень быстро сравнить цены пресс-ножниц БУ и подобрать оптимальные варианты из более чем 18851 предложений

Пресс-ножницы НГ-5224

Состояние: Новый Год выпуска: 2013

В наличии

Реализуем оборудование:
Станок пресс-ножницы комбинированные НГ 5224.
Назначение: для отрезки полосового, сортового и фасонного проката, пробивки отверстий в листовом, полосовом и фасонном…

17.04.2020

Красноярск (Россия)

1 108 000

Пресс-ножницы НГ5224, НГ5223

Состояние: Новый Год выпуска: 2013

В наличии

Пресс-ножницы комб. НГ5222Б углок 125*125*14 ц. 250т.р.,
НГ5223 ус. 630кН, круг 50, квадрат 45, полоса 18х190 уголок 90 — 125х125х14, вес 2500кг, цена 410т.р.,
НГ5224 круг 67, квадрат 58,…

17.09.2020

Оренбург (Россия)

1 050 000

Пресс-ножницы комбинированные НГ5222, НГ5223, НГ5224

Состояние: Новый Год выпуска: 2013

В наличии

Пресс ножницы комбинированные (универсальные) служат для отрезки полосового, сортового и фасонного проката и пробивки отверстий в листовом, полосовом и фасонном прокате. Пресс-ножницы…

30.05.2013

Кувандык (Россия)

пресс-ножницы НВ-5223

Состояние: Б/У Год выпуска: 1990

Продам пресс-ножницы НВ-5223.Продам пресс-ножницы  НВ-5223.

20.05.2013

Кемерово (Россия)

90 000

Пресс-ножницы SCPKI800

Состояние: Б/У

Пресс-ножницы мод. SCPKI800 (ус. 800т), 1984г.

30.06.2014

Санкт-Петербург (Россия)

Пресс-ножницы НГ5224, НГ5222, НГ5223

Состояние: Новый

В наличии

Пресс-ножницы комб НГ5222, в наличии, гарантия; НГ5223 в наличии, гарантия 12 мес. отгрузка 1 день; НГ5224 в наличии, гарантия 12 мес. — предназначены для рубки уголка, круга, полосы, пробивки. ..

04.03.2015

Кемерово (Россия)

330 000

пресс- ножницы

Состояние: Б/У Год выпуска: 1985

пресс- ножницы б\у , производство франции, в рабочем состоянии, подключены и работают

29.07.2013

Торжок (Россия)

170 000

пресс-ножницы sahinler nkm 85

Год выпуска: 2009

В наличии

пресс-ножницы sahinler nkm-85, плазморез, цеховые светильники

09.10.2013

Екатеринбург (Россия)

400 000

пресс-ножницы НВ522Б-2264

Состояние: Б/У

пресс-ножницы НВ522Б-22644

Технические характеристики Н5222:
Максимальный размер обработки проката 16х150 мм
Максимальный размер обработки круга 45 мм
Максимальный размер обработки уголка. ..

16.10.2013

Екатеринбург (Россия)

пресс-ножницы комбинированные Н635А новые (аналог НД 5224) ус.160тн

Состояние: Новый

В наличии

Пресс-ножницы комбинированные Н635А (аналог НД 5224) ус.160тн. Без эксплуатации.
Подключен с проверкой в работе. Локация г.Набережные Челны. Цена 160т.р. с учётом погрузки.Тех.характеристики:…

28.05.2019

Набережные Челны (Россия)

160 000

Пресс-ножницы Н5222A

Состояние: Б/У

Можно проверить в работе.
Торг при осмотре.
По запросу вышлем подробные фото
Пресс-ножницы комбинированные Н5222А (16х150мм, d=45мм, кв=40мм), пр-во Кувандык
Пресс-ножницы комбинированные…

05.03.2014

Екатеринбург (Россия)

мобильные пресс-ножницы AKROS CIV 608 DT

Состояние: Новый Год выпуска: 2007

В наличии

Организация продает мобильные пресс-ножницы AKROS CIV 608 DT, состояние хорошее, год выпуска 2007, серийный номер CRU 71 251, наработка 7391м/ч. , ТО проводилось в соответствии с техническим…

15.04.2014

Ижевск (Россия)

9 700 000

Пресс-ножницы Н5222A

Состояние: Б/У

Можно проверить в работе.
Торг при осмотре.
По запросу вышлем подробные фото
Пресс-ножницы комбинированные Н5222А (16х150мм, d=45мм, кв=40мм), пр-во Кувандык
Пресс-ножницы комбинированные…

16.04.2014

Екатеринбург (Россия)

пресс-ножницы комбинированные 5221

Состояние: Б/У

Продам пресс-ножницы комбинированные 5221, б/у, в нормальном рабочем состоянии и комплектности, за 35 т.р. Телефон в Старом Осколе 8(4725) 41-00-12, 333-000Продам пресс-ножницы…

17.05.2014

Старый Оскол (Россия)

35 000

Пресс-ножницы Н513, Н5222, НВ5222, НГ 5223, НГ 5224,С-229

Состояние: Б/У

Продам Пресс-ножницы Н513, Н5222, НВ5222, НГ 5223,НГ 5224, С-229. Станки без эксплуатации и после капитального ремонта, комплектные, в отличном техническом состоянии. Наличный, безналичный расчет….

09.01.2020

Новокузнецк (Россия)

комбинированные пресс-ножницы в ассортименте

Состояние: Б/У

Пресс-ножницы Н5220В
Пресс-ножницы НВ-5222
Пресс-ножницы НВ-5224
Рольганг к ножницам Н-3121

02.06.2014

Комсомольск-на-Амуре (Россия)

пресс-ножницы Эрфурт SCRC-1600

Состояние: Б/У

пресс-ножницы Эрфурт SCRC-1600. Изготовитель VEB Kombinat Umformtechnik “Herbert Warnke” Erfurt. Номинальное усилие 1600 т.с.

09.06.2014

Вологда (Россия)

50 000

Пресс-ножницы НВ5222

Состояние: Б/У

Пресс-ножницы НВ5222Технические характеристики пресс-ножниц комбинированных
НВ5222Б
Номинальное усилие пресса, кН (тс)630 (63)
Наибольшие размеры обрабатываемого проката при δв=500МПа, мм. ..

25.07.2021

Нижний Новгород (Россия)

140 000

пресс-ножницы комбинированные НБ5222

Состояние: Б/У

Продаю пресс-ножницы комбинированные НБ5222Продаю пресс- ножницы комбинированные
НБ5222. В отличном состоянии. Реальный торг,
уместен. Цена с учётом демонтажа и погрузки. Фото по запросу….

28.05.2019

Котлас (Россия)

пресс-ножницы Н5222

Куплю пресс-ножницы Н5222, б/у. Подключенные, с проверкой в работе. Цена 40 тыс. Наличный расчет. С учетом демонтажа и погрузки. Срочно. Возможен небольшой торг.

28.05.2019

Набережные Челны (Россия)

40 000

Популярные категории

Да кстати, на портале ProСтанки выбор предложений по пресс-ножницам БУ почти как на Авито и TIU

Видео пресс-ножниц БУ

04:26

2 HD

Пресс-ножницы комбинированные НГ-5223 видео гильотина нг-5223, нг5224 пробить отверсие, рубить уголок, швеллер, двутавр,

21. 10.2015

10119
+3

Комбинированные пресс-ножницы в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

Комбинированные гидравлические пресс-ножницы HEP-450 Proma

Под заказ

Доставка по Украине

Цену уточняйте

Станмастер

Комбинированные гидравлические пресс-ножницы HEP-400 Proma

Под заказ

Доставка по Украине

Цену уточняйте

Станмастер

HPS 90 КОМБИНИРОВАННЫЕ ГИДРАВЛИЧЕСКИЕ ПРЕСС НОЖНИЦЫ Bernardo

Под заказ

Доставка по Украине

649 359 грн

Купить

Станмастер

STW 45 КОМБИНИРОВАННЫЕ ГИДРАВЛИЧЕСКИЕ ПРЕСС НОЖНИЦЫ Bernardo

Под заказ

Доставка по Украине

452 657 грн

Купить

Станмастер

Комбинированные гидравлические пресс-ножницы HEP-850 Proma

Под заказ

Доставка по Украине

Цену уточняйте

Станмастер

HPS 45 КОМБИНИРОВАННЫЕ ГИДРАВЛИЧЕСКИЕ ПРЕСС НОЖНИЦЫ Bernardo

Под заказ

Доставка по Украине

305 185 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

Пуансоны, матрицы, сменный пробивной инструмент для комбинированных пресс-ножниц, пробивных прессов.

Услуга

от 250 грн/час

Компания «ТехноПром»

Комбинированные гидравлические пресс-ножницы HEP-650 Proma

Под заказ

Доставка по Украине

Цену уточняйте

Станмастер

Пресс-ножницы комбинированные гидравлические (Тайвань)

Доставка по Украине

Цену уточняйте

ТОВ «ТОРГОВО-ВИРОБНИЧА КОМПАНІЯ «СПЕКТР»

Комбинированные гидравлические пресс-ножницы HEP-602 Proma

Под заказ

Доставка по Украине

Цену уточняйте

Станмастер

Пресс-ножницы комбинированные гидравлические одноцилиндровые модели HKM 60 производства компании «SAHINLER»

Под заказ

Доставка по Украине

от 233 000 грн

Купить

ЧП «СМАРТ СТИЛ»

Пресс-ножницы гидравлические комбинированные двухцилиндровые модели HKM 55

Под заказ

Доставка по Украине

от 326 000 грн

Купить

ЧП «СМАРТ СТИЛ»

Пресс-ножницы комбинированные гидравлические двухцилиндровые модели HKM 65

Под заказ

Доставка по Украине

от 465 000 грн

Купить

ЧП «СМАРТ СТИЛ»

Пресс-ножницы комбинированные гидравлические одноцилиндровые модели HKM 40 производства компании «SAHINLER»

Под заказ

Доставка по Украине

от 171 000 грн

Купить

ЧП «СМАРТ СТИЛ»

Пресс-ножницы комбинированные гидравлические двухцилиндровые модели HKM 85 производства компании «SAHINLER»

Под заказ

Доставка по Украине

от 575 000 грн

Купить

ЧП «СМАРТ СТИЛ»

Смотрите также

PBS 22 LS КОМБИНИРОВАННЫЕ РЫЧАЖНЫЕ НОЖНИЦЫ РУЧНЫЕ Bernardo | дыропробивной пресс по металлу ручной

Доставка по Украине

49 702 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

Гидравлические комбинированные ножницы HDK 45-60 Hidroliksan

Под заказ

Доставка по Украине

Цену уточняйте

HYDROMARKET — Гидравлика на Тягачи и Самосвалы, Спецтехника и Робототехника

Гидравлические комбинированные ножницы HDK 55-65-85 Hidroliksan

Под заказ

Доставка по Украине

Цену уточняйте

HYDROMARKET — Гидравлика на Тягачи и Самосвалы, Спецтехника и Робототехника

Гидравлические комбинированные ножницы HDK 115 Hidroliksan

Под заказ

Доставка по Украине

Цену уточняйте

HYDROMARKET — Гидравлика на Тягачи и Самосвалы, Спецтехника и Робототехника

Пресс-ножницы комбинированные гидравлические двухцилиндровые модели HKM 115 производства компании «SAHINLER»

Под заказ

Доставка по Украине

от 668 000 грн

Купить

ЧП «СМАРТ СТИЛ»

Пресс-ножницы комбинированные гидравлические двухцилиндровые модели HKM 175 производства компании «SAHINLER»

Под заказ

Доставка по Украине

от 1 070 000 грн

Купить

ЧП «СМАРТ СТИЛ»

PBS 22 LS КОМБИНИРОВАННЫЕ РЫЧАЖНЫЕ НОЖНИЦЫ РУЧНЫЕ Bernardo | дыропробивной пресс по металлу ручной

Доставка по Украине

45 562 грн

Купить

Станмастер

Пресс-ножницы комбинированные гидравлические двухцилиндровые модели HKM 85

Под заказ

Доставка по Украине

от 575 000 грн

Купить

ЧП «СМАРТ СТИЛ»

Пресс-ножницы комбинированные гидравлические двухцилиндровые HKM 115

Доставка по Украине

от 618 000 грн

Купить

ЧП «СМАРТ СТИЛ»

Пресс-ножницы комбинированные гидравлические одноцилиндровые HKM 60

Доставка по Украине

от 221 000 грн

Купить

ЧП «СМАРТ СТИЛ»

Гидравлический дыропробивной пресс UZMA UР 65

Под заказ

Доставка по Украине

365 226. 48 грн

Купить

ООО «ЦТО КВАРЦ»

Гидравлический дыропробивной пресс UZMA UР 85

Под заказ

Доставка по Украине

Цену уточняйте

ООО «ЦТО КВАРЦ»

Гидравлический дыропробивной пресс UZMA UР 115

Под заказ

Доставка по Украине

Цену уточняйте

ООО «ЦТО КВАРЦ»

Гидравлический дыропробивной пресс UZMA UР 175

Под заказ

Доставка по Украине

Цену уточняйте

ООО «ЦТО КВАРЦ»

Ножницы и ножницы — Grainger Industrial Supply

216 товаров

Ножницы и ножницы делают разрезы с помощью пары однолезвийных лезвий, которые открываются и закрываются на поворотном винте. Лезвия создают силу сдвига, чтобы прорезать материалы. Ножницы режут бумагу, пленку, пластиковые листы и другие тонкие материалы.

Ножницы и ножницы делают разрезы с помощью пары однолезвийных лезвий, которые открываются и закрываются на поворотном винте. Лезвия создают силу сдвига, чтобы прорезать материалы. Ножницы режут бумагу, пленку, пластиковые листы и другие тонкие материалы.

  • Offset Plastic-Handle Scissors

  • All-Metal Scissors

  • All-Metal Offset Scissors

  • Manual-Opening Shears

  • Plastic-Handle Scissors

  • Spring-Assisted Shears

  • Компактные ножницы

  • Керамические ножницы

  • Ножницы со сменными лезвиями

  • Ножницы со смещенной пружиной

  • Insulated Scissors

  • Non-Sparking Scissors

Ambidextrous

777777775

. …

Загрузка. ..
Загрузка…
Загрузка…
Загрузка…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
…

 …

 …

 …

 …

 …

 …

 …

 …

 …

 …

 …

 …

 …

 …

 …

 …

.

Loading…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.

 Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Погрузка …
Загрузка …
Загрузка …
Загрузка …

Левая рука

Загрузка …

ПРАВА

777777775

. …

Загрузка …
Погрузка …
Загрузка …
…
…
…
.
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
…
…767676767676776767676767676767676767676767676767676767676767676767679

 …
.

 Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Погрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.

Ориентация на руку: неопределенная
