Концевые фрезы гост с цилиндрическим хвостовиком гост: ГОСТ 17025-71 Фрезы концевые с цилиндрическим хвостовиком. Конструкция и размеры / 17025 71
Содержание

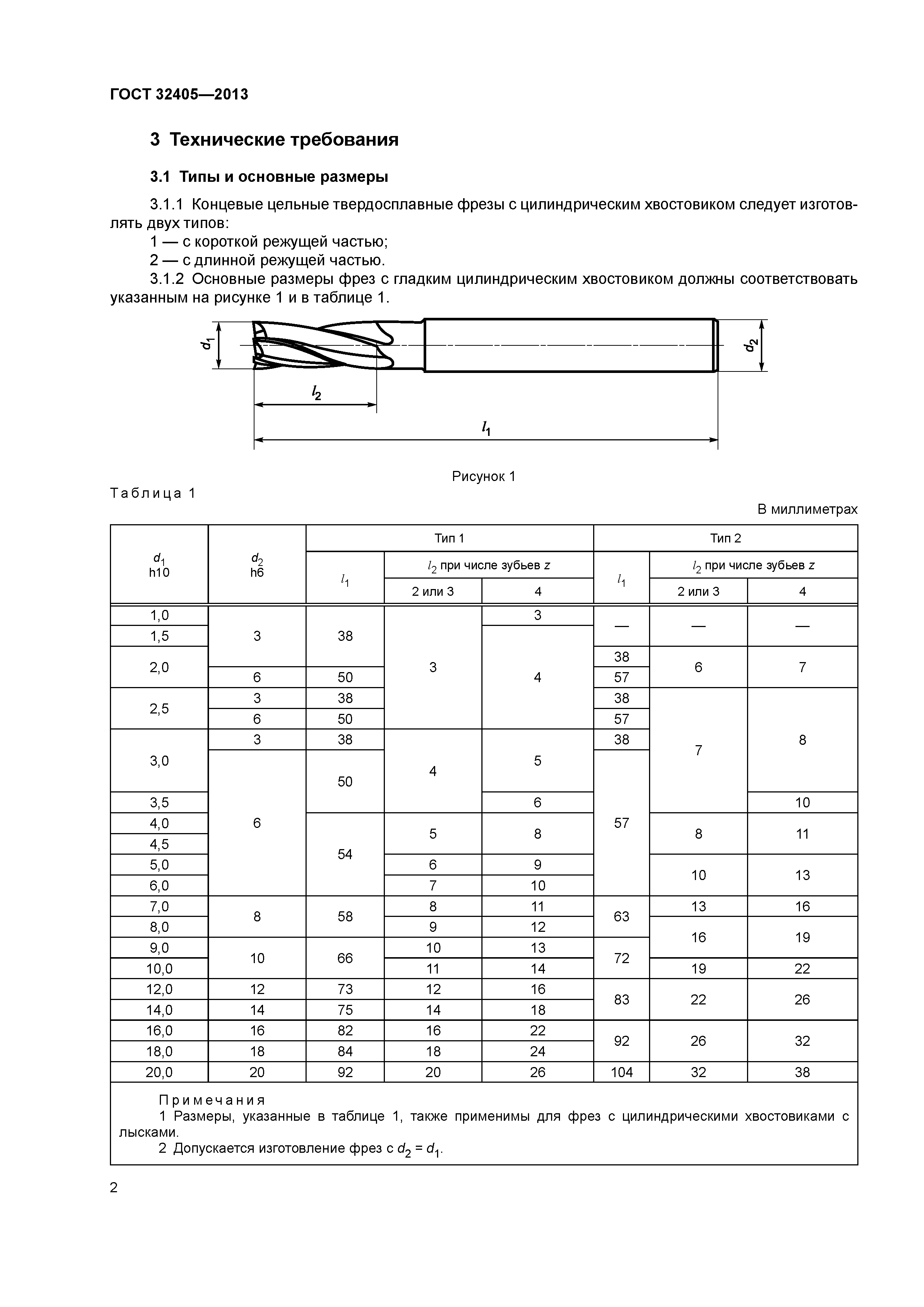

Фрезы концевые с цилиндрическим хвостовиком ГОСТ 17025-71
| D | l | L | d1 | Число зубьев | |
| Тип 1 | Тип 2 | ||||
| 2 | 7 | 39 | 2 | 3 | 2 |
| 2,5 | 8 | 40 | 2,5 | 3 | 2 |
| 3 | 8 | 40 | 3 | 4 | 3 |
| 3,5 | 10 | 42 | 3,5 | 4 | 3 |
| 4 | 11 | 43 | 4 | 4 | 3 |
| 5 | 13 | 47 | 5 | 4 | 3 |
| 6 | 13 | 57 | 6 | 4 | 3 |
| 7 | 16 | 60 | 7 | 4 | 3 |
| 8 | 19 | 63 | 8 | 4 | 3 |
| 9 | 19 | 69 | 9 | 4 | 3 |
| 10 | 22 | 72 | 10 | 4 | 3 |
| 11 | 22 | 79 | 11 | 4 | 3 |
| 12 | 26 | 83 | 12 | 5 | 4 |
| 14 | 26 | 83 | 14 | 5 | — |
| 16 | 32 | 92 | 16 | 5 | — |
| 18 | 32 | 92 | 18 | 6 | — |
| 20 | 38 | 104 | 20 | 6 | — |
| 22 | 38 | 104 | 22 | 6 | — |
| 25 | 45 | 121 | 25 | 6 | — |
| 28 | 45 | 121 | 28 | 6 | — |
Такой режущий инструмент, как фрезы концевые, может иметь цилиндрический и конический хвостовик.
Хвостовик — это часть фрезы, обеспечивающая ее закрепление в шпинделе фрезерного станка.
Снабженные цилиндрическим хвостовиком фрезы концевые производятся из быстрорежущей стали по ГОСТ 19265-73. Твердость рабочей части фрезы 63 … 66 HRC. Рабочая часть фрез может иметь износостойкое покрытие нитридом TIN, нанесенное методом КИБ. Они принадлежат к классу цельных фрез, то есть изготовленных из монолитного куска металла.
Существуют два типа концевых фрез с цилиндрическим хвостовиком:
• С нормальным зубом.
• С крупным зубом.
В свою очередь, каждый из типов фрез может подразделяться по типу заточки. Производятся фрезы нормальной и повышенной точности с цилиндрической ленточкой и заточенные наостро.
Промышленность выпускает фрезы диаметром от трех до двадцати двух миллиметров. Число зубьев фрезы варьируется от 2 до 28. Благодаря своей форме фрезы концевые с цилиндрическим хвостовиком предназначены для обработки поверхностей и уступов.
Размеры и конструкция концевых фрез с цилиндрическим хвостовиком регламентируются документом ГОСТ 17025-71, введенным в 1973 году.
Как правило, фрезы концевые изготавливаются праворежущими, с углом наклона стружечных канавок 30-35°, с равномерным окружным шагов зубьев. Однако по требованию заказчика допускается изготовление леворежущих фрез.
1. Концевые фрезы с цилиндрическим хвостовиком (по гост 17025–71)
Приложение
Конструктивные
размеры фрез
Размеры, мм | ||||
d | L | l | Число зубьев | |
1 | 2 | |||
2,0 2,5 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 16,0 18,0 20,0 22,0 25,0 28,0 | 39 40 40 42 43 47 57 60 63 69 72 79 83 83 92 92 104 104 121 121 | 7 8 8 10 11 13 13 16 19 19 22 22 26 26 32 32 38 38 45 45 | 3 | 2 |
4 | 3 | |||
5 | 4 | |||
6 | ||||
4 | ||||
Технические
требования по ГОСТ 17024-82.
Фрезы
изготовляют двух типов: 1 – фрезы с
нормальным зубом; 2 – фрезы с крупным
зубом.
Фрезы
каждого типа изготовляют в двух
исполнениях:
А – фрезы с цилиндрической
ленточкой шириной не более
0,05 мм; Б
– фрезы заточенные наостро.
Угол
наклона стружечных канавок: фрез типа
1 – 30…35º; фрез типа 2 – 35…45º.
Для повышения
виброустойчивости фрезы выполняют
с
неравномерным окружным шагом зубьев.
Предельное
отклонение фрез не должно быть более:
а)
наружного диаметра: нормальной точности
Js14;
повышенной точности Js9;
б)
диаметр цилиндрического хвостовика
h8.
Размеры, мм | |||||
Конус Конус | |||||
d | L | l | Число зубьев | Конус Морзе | |
1 | 2 | ||||
10 11 | 92 | 22 | 4 | 3 | 1 |
12 12 14 14 | 96 111 96 111 | 26 | |||
2 1 | |||||
2 | |||||
16 18 | 117 | 32 | |||
20 20 22 22 | 123 140 123 140 | 38 | 5 | 2 3 2 | |
3 | |||||
25 28 | 147 | 45 | |||
32 32 36 36 40 40 45 45 50 50 56 56 63 | 155 173 155 178 188 221 188 221 200 233 200 233 248 | 53 | 6 8 | 4 5 | |
4 3 4 4 5 4 5 4 5 4 5 5 | |||||
63 | |||||
75 | |||||
90 | |||||
