Крепление анкерными болтами к стене: Как правильно установить анкерный болт в стену

Содержание

Надежный крепеж: виды анкеров для стен и пола

Думая о надежном крепеже для бетона или кирпича, многие выбирают дюбель, почему-то забывая об анкерном болте. С его помощью надежно фиксируются довольно тяжелые конструкции. В основу работы системы положен принцип сопротивления материала разрушению, который включается благодаря конструкции своеобразного якоря на крайнем участке гильзы.

Содержание

1 Коротко об анкерном крепеже
2 Популярные виды металлических анкеров для стен и напольных поверхностей
- 2.1 С гайкой
- 2.2 Клиновой
- 2.3 С кольцом
- 2.4 Клин Bierbach
- 2.5 Забивной
- 2.6 Рамный
- 2.7 Винтовой
3 Чем выполнить анкерное крепление сейфа к бетонному полу

Коротко об анкерном крепеже

Типичный крепежный болт представляет собой металлический стержень из легированной стали, длина которого обычно находится в пределах от 45 до 220 мм. Практически все виды анкеров для стен имеют болт с шестигранной головкой и нарезной резьбой. Принцип анкеровки осуществляется благодаря именно этому болту, по которому ходит коническая гайка, ограниченная втулкой с прорезями.

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Чтобы установить нужный анкер в бетон, не помешает ознакомиться с его основными техническими характеристиками, которые заключаются в следующих параметрах:

Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

Значение 1 – внешний диаметр.
Значение 2 – диаметр анкерного болта.
Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Чем выполнить анкерное крепление сейфа к бетонному полу

В нынешних реалиях все чаще возникает вопрос, как и чем надежно закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают делать монтаж самостоятельно. Закрепление стального хранилища обычно делается в целях предотвращения несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

Толщина перекрытия или основания пола должна быть не менее 150 мм.
При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

виды и особенности анкеров, применение, методика закручивания

Недавно для фиксации каких-либо элементов в стену применяли особые пробки из дерева – шпонки, которые вбивали в просверленные ранее каналы, чтобы обеспечить удержание крепежа в твёрдом основании.

Однако такие шканты характеризовались многими минусами, включая усыхание или разбухание. Всё это приводило к нарушениям прямой функции. Следующим «эволюционным» этапом стали пластиковые дюбели, обладающие компактностью, дешевизной и неплохим фиксирующим свойством.

Но им тоже присущи недостатки – отсроченная деформация со значительным ослабеванием распорного сдерживания. Особенно это проявлялось в монолитно-бетонных конструкциях, когда пластик лопался и дюбеля свободно выходили из канала.

Учитывая вышеизложенные недостатки, был придуман анкер – самый надёжный способ фиксации на сегодня. Он как якорь вцепляется в твёрдый материал, не позволяя различным факторам нарушить крепление.

Рассмотрим подробнее эту последнюю разработку в сфере крепёжно-удерживающих элементов.

Часто применяемые виды анкеров

Изделия подразделяют по виду применения на:

— синтетический (химический) – имеет в конструкции капсулу с клеем, разрушающуюся при вкручивании болта. Клей вытекает и скрепляет стенки канала с болтом после высыхания состава. Недостатком является необходимость ожидания засыхания клея, после которого только можно «загружать» изделие. Достоинства неоспоримы – прочная фиксация и надёжное удерживание как в монолитных, так и в лёгких стеновых основаниях;

— металлический – более простой по структуре, состоит их металлической гильзы и вкрученного болта. В просверленный канал вводится анкер в раскрученном виде, а при накручивании болта на резьбу происходит расширение (распирание) гильзы с плотным вжатием её стенок в поверхности канала. Основные достоинства – прочность крепления, возможность создания малоглубинных креплений и осуществимость повторного использования. Недостаток – ценовая дороговизна.

Кроме того, существует классификация по функциональному типу:

— зажимающий – действует по принципу раскрытия крепёжных лепестков и серединная деформация гильзы при закручивании болта. Помимо основного применения (толстые стены) используется для тонких конструкций, например, из гипсокартона;

— шниповой – конструкция предусматривает концевой шнип (или клин), раздвигающий стенки гильзы при вкручивании сердечника. Существует модификация со стержнем-бороздкой, расклинивающим гильзу. Затем он удаляется из резьбового прохода, а на его место вкручивается болт-сердечник. Этот вариант анкера требует точного соответствия размерных параметров отверстий и крепежа;

— распорный (дроблёный) – наиболее распространённая вариация. При закручивании конусоподобной втулки происходит распирание задней гильзовой части. Элемент не нуждается в строгом соблюдении размерности канала и гильзы. Используется для фиксаций на бетонные и кирпичные стены;

— вбиваемый – наиболее простой вариант, применяющийся без дополнительных сложностей. Гильза мягкая и при закручивании болта-сердечника начинает деформироваться с плотным упором в канальные стенки, что создаёт прочную фиксацию. Анкер используется для природного камня и монолитных стен.

Посмотрите видео о методах монтажа различных анкеров

Методика вкручивания анкера

Для выполнения качественного анкерного крепления, необходимо использовать металлические (сталь) элементы с антикоррозийным защитным покрытием, к примеру, М–30.

Кроме того, нужно осознавать, что все соединения характеризуются определёнными параметрами отверстия и нормами прикладываемой силы для закручивания.

Они зависят от свойств стены или покрытия. Так, для прочного бетона минимальная глубина заведения равна 8,0 см с нагрузкой менее 7,1 кН, а для материала тонкого эти значения вдвое меньше.

Проанализируем поэтапно правильную технологию фиксацию распорного (дроблёного) анкерного крепежа в стену из бетона.

Этап 1. Расчёт нужной длины болта

Очень часто стены имеют слой отделочного материала, например, штукатурку. Для добротного закрепления необходимо размещать болт в основание на глубину более 5,0 см. Поэтому длина анкерной гильзы должна иметь длину 5+толщина штукатурки.

Этап 2. Определение нужного диаметра (поперечник) отверстия и глубины канала

Необходимо внимательно контролировать диаметр канала для анкерного болта, поскольку от этого значения зависит параметр прикладываемой силы для закручивания. Гильза должна плотно и абсолютно перпендикулярно заходить в канал. Глубина просверленного отверстия должна превосходить длину анкера на 2,2–3,8 мм.

Этап 3. Разметка и сверление отверстия

Создание отверстия для анкера должно быть оптимально точным, поскольку болт после монтажа невозможно переместить. Разметка должна выполняться очень внимательно. Затем, нужным сверлом выполняется отверстие и канал вычищается от осколочных и пылевых частиц.

Рекомендация! Прочистить просверленный проход можно кисточкой, резиновой грушей или пылесосом. Последние два варианта предпочтительнее и удобнее!

Этап 4. Забивание и вкручивание анкерного болта

В исполненный канал аккуратно забивается анкер обычным молотком. Заводить фиксирующий элемент нужно поступательно и медленно до момента достижения головкой гильзы или гайкой стеновой поверхности. Затем, можно приступать к закручиванию, причём выполнять его нужно с нарастающей силой прикладывания.

Внимание! Упаковочная коробка должна содержать информацию о количестве закручивающих оборотов, но если информации нет, нужно измерить параметры болта и посмотреть значение в нормативных таблицах, например, в интернете!

Этап 5. Контроль точности погружения

Довольно часто при вкручивании болта шапка или гайка погружаются в штукатурный слой. Для гайки это не страшно, а шапку лучше оставлять непосредственно у стеновой поверхности.

Предупреждение! В пенобетонные, кирпичные или тонкие стены анкер закручивать до упора не рекомендуется!

Заключение

Анкер – очень эффективный и качественный тип крепежа для любых строительных конструкций. Чтобы элемент надёжно выполнял свои функции необходимо осуществить правильный подбор и грамотную установку элемента. Только соблюдение правильной методики закручивания может гарантировать прочность и долговечность фиксации.

Анкерный болт как крепить в стену

Как крепить анкерные болты — назначение, виды и размеры.

Автор: stroitelinfo · Опубликовано 28.01.2015 · Обновлено 11.11.2018

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, как крепить анкерные болты, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерные болты с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Кленовый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича. Как крепить анкерный болт

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные —

как крепить анкерный болт.

Такой образец совмещает в себе функции анкера и гвоздя.

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

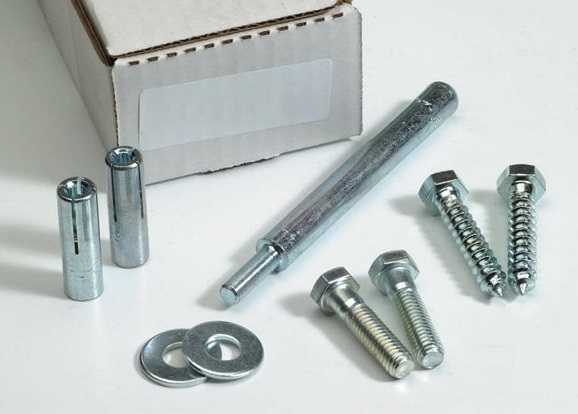

Анкер забивной —

как крепить анкерный болт.

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку : Жидкое стекло, Растворитель 646 , уайт — спирит.

Как крепить анкер

Для крепления чего-либо в стену еще совсем недавно использовали деревянные пробки – чопы, которые забивали в специальные ранее заготовленные проемы. Однако они имели много минусов, включая возможность рассыхания или разбухания дерева при повышенной влажности комнаты, что приводило к растрескиванию пробки.

Анкеры: их эффективность и разновидности

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.

Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.

Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.

Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.

Шаг 5: проверка точности погружения

Как крепить анкерные болты

Содержание статьи

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы, в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления каких-либо элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего, необходимо несколько слов сказать о том, как устроен анкерный болт. По сути, его конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Некоторыми конструкциями анкеров может быть предусмотрено использование специальных шайб, призванных не допускать попадание влаги внутрь отверстия. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит несколько слов сказать о том, какие варианты конструкций анкерных можно встретить на строительном рынке.

Анкерный болт с шайбой. Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
Анкерный болт с гайкой. Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок, полок и прочего.
Анкерный болт с крюком или кольцом. Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
Г-образный анкерный болт. Используется для установки различных элементов, таких как водонагревательные котлы.

Работы по монтажу

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла.
В отверстие вставляется анкер.
Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

Надежное анкерное крепление к полу и стенам: классификация и применение

Коротко об анкерном крепеже

Прежде, чем как установить анкер в бетон, не помешает ознакомиться с его сновными техническими характеристиками, которые заключаются в следующих параметрах:

Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Значение 1 – внешний диаметр.
Значение 2 – диаметр анкерного болта.
Значение 3 – длина детали общая.

Чем выполнить анкерное крепление к бетонному полу сейфа?

В нынешних реалиях все чаще возникает вопрос, как закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают сделать монтаж самостоятельно. Закрепление сейфа обычно делается в целях несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Толщина перекрытия или основания пола должна быть не менее 150 мм.
При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

Анкерный болт с гайкой

Анкера используются в тех случаях, когда требуется особо прочное и надежное крепление конструкции к каменному основанию – стене, полу и т. п.

Дюбеля с пластмассовыми вставками из-за сравнительно невысокой твердости пластиковой втулки не могут обеспечить достаточную прочность.

В отличие от химических анкеров, крепление которых осуществляется с помощью заполнения пространства между стержнем и основанием жидким затвердевающим компонентом, распорные анкера крепятся благодаря расклиниванию в отверстии их втулки.

Одним из видов распорных анкеров является анкерный болт с гайкой.

Анкера с гайкой и другой крепеж применяются очень широко. Ими крепят различное навесное оборудование к стенам (котлы, например), вибрирующие промышленные станки к полу, тяжелые люстры к потолку и т.п.

Кроме прочности и надежности анкерный болт с гайкой обеспечивает удобство и быстроту монтажа и демонтажа. В отличие от химического анкера распорный при необходимости легко извлекается из основания.

Как работает анкерный болт с гайкой?

В наиболее распространенном своем виде анкер с гайкой состоит из трех частей – шпильки, распорной втулки и гайки. Шпилька имеет на конце конусный наконечник, который может быть выполнен как единое целое со шпилькой (приварен, например) или как отдельная часть с внутренней резьбой. Распорная втулка имеет разрезы, позволяющие ей расширяться в отверстии.

Работает анкерный болт следующим образом. Изделие в собранном виде (втулка надета на шпильку) вставляется в отверстие. При заворачивании гайки конусная часть шпильки втягивается во втулку, заставляя ее разрезанные части расходиться в радиальном направлении до упора в стенки отверстия.

В результате втулка плотно стопорится в отверстии, обеспечивая прочное и надежное крепление анкера в основании. Теперь к нему можно крепить любою тяжелую и ответственную конструкцию, не опасаясь за ее судьбу.

Двухраспорный анкер – изделие повышенной надежности

Прочность, с которой анкер держится в основании, зависит от силы расклинивания втулки и площади контакта между ней и материалом основания. Чем больше площадь контакта, тем, естественно, надежнее крепление. Двухраспорные анкера отличаются от обычных тем, что имеют дополнительную втулку, которая работает точно так же, как и основная.

При заворачивании гайки основная втулка своим концом, выполненным с конусной фаской, входит в разрезанный конец дополнительной втулки и расклинивает ее. Таким образом, вместо одной расклиненной зоны образуются две, отстоящие друг от друга на некотором расстоянии.

Если говорить о сравнительных характеристиках, то теоретически двухраспорный анкер должен держаться в основании в два раза прочнее, чем обычный.

Для крепления в каких материалах предназначен анкерный болт с гайкой?

В тех, которые представляют собой твердый монолит, – в бетоне, кирпиче, природном или искусственном камне.

А вот в полых или недостаточно твердых материалах, – таких как ячеистый бетон всех видов, пустотелый кирпич, бетон с пустотами, гипс или гипсокартон, дерево, ДВП, ДСП, фанера – использование распорного анкера нецелесообразно.

Технические параметры анкерных болтов

Анкера изготавливаются из стали и оцинковываются или пассивируются. Выпускают также высококачественные изделия из нержавеющей стали.

Анкерные болты с гайкой характеризуются следующими основными параметрами:

✔ общей длиной, которая колеблется в диапазоне от 18 до 400 мм,

✔ наружным диаметром втулки, определяющим диаметр бура или сверла, которым выполняется отверстие под анкер – от 8 до 30 мм.

✔ диаметром резьбы шпильки – от М6 до М24.

К справочным параметрам относится толщина детали, которую можно крепить данным анкером. Усилие извлечения, на которое он рассчитан, минимальный момент затяжки. Эти данные даются обычно в виде таблиц, позволяющих подобрать анкер, оптимальным образом соответствующий стоящей перед ним задаче.

Монтаж анкерного болта

Установка анкера осуществляется в три этапа.

✔ Сверление отверстия. Его диаметр и глубина определяются размерами анкера. Диаметр должен быть чуть больше (на 0,2-0,5 мм) диаметра втулки.

✔ Очистка отверстия от пыли и крошки. Выполняется продувкой с помощью резиновой груши, насоса или пылесоса.

✔ Установка анкера на нужную глубину и расклинивание втулки затягиванием гайки.

Моменты, на которые следует обратить внимание при установке анкера

При затягивании гайки конец шпилька будет немного выдвигаться вперед, пока полностью не выберется зазор между лепестками втулки и стенкой отверстия. Этот факт нужно учитывать, поскольку выдвигающийся конец шпильки может создать помеху для крепящейся конструкции.

Втулка должна выступать из отверстия на расстояние, чуть меньшее, чем толщина фланца или ножки крепящейся детали. Если установить ее заподлицо с поверхностью основания, при сдвигающей нагрузке на срез будет работать шпилька, в то время как нагрузку должна воспринимать втулка.

Как работать с анкерными болтами. Анкера по бетону (болты): типы и виды, а так же способы их крепления и монтажа в пенобетон и газобетон. Принцип работы анкеров

Главная > Остекление > Как работать с анкерными болтами. Анкера по бетону (болты): типы и виды, а так же способы их крепления и монтажа в пенобетон и газобетон. Принцип работы анкеров — как они справляются с нагрузками

Нередко в быту или строительстве требуется закрепить какие-либо детали, заготовки, или монтажные конструкции. Для этого существует разнообразный крепёж, если заготовки деревянные, то используются обычные саморезы по дереву, а для кирпича или бетона идут специальный анкерные болты
.

Разного диаметра и длины

С их помощью можно прикрепить довольно тяжеловесные конструкции, например водонагреватель, детскую качель к потолку, спортивную стенку, спутниковую тарелку и т.д.
Анкерный болт представляет из себя нехитрую конструкцию: внутренний болт, гайку на конце и корпус, имеется пластиковая прокладка для того, чтобы влага не попала внутрь.

В разборе

Принцип действия анкера
. Он является распорным, при закручивании болта по часовой стрелке, гайка на конце втягивается внутрь корпуса, за счёт этого корпус расширяется, увеличиваясь в диаметре и плотно сидит в стене.

Как закрепить анкерный болт
.
Для начала нужно просверлить отверстие в бетоне (кирпиче). Диаметр отверстия должен быть точно таким же, как и внешний диаметр болта.
Далее вставляем болт, через отверстие в заготовке, которую крепим к стене.
Самое главное – не стоит разбирать анкер, он вставляется целиком, как есть. Многие пытаются разобрать его по частям, затем вставлять. Разбирать можно только анкер с гайкой, но только скрутить гайку, не больше.
После того, как анкер вставлен в стену – закручиваем его по часовой стрелке. Крепление анкером удобное, быстрое и, что немаловажно, очень надёжное.

Размерный ряд
.
Обычно анкера имеют в маркировке, к примеру, такие размеры: (8*6*60), (12*10*100), (16*12*110).
Разберёмся, что означают эти цифры.
1 цифра – внешний диаметр анкера.
2 цифра – диаметр внутреннего болта
3 цифра – общая длина

Исходя из этого и подбираете оптимальный крепеж по диаметру и длине, в зависимости от веса конструкции, чем тяжелее, тем толще и длиннее анкер. Например, для телевизора вполне хватит 8 мм, для детской качели 12мм или 16мм по внешнему диаметру.
Для особо ответственных конструкций лучше взять анкер потолще и подлиннее.

Очень часто для крепления тяжелых конструкций к бетону люди используют дюбеля с саморезами, что не очень надёжно, а может они просто не знают о существовании анкерных болтов – надёжного крепкого и быстрого крепежа по бетону.

Основные виды
.
1. Анкерный болт с шайбой (на 1 фото). Самый часто используемый вид крепежа, широкая шайба позволяет надёжно прижать конструкцию к стене или основанию.

С гайкой на конце

Его преимущество в том, что позволяет без проблем крепить тяжелые предметы, не нужно держать на весу предмет долгое время, пока продеваете анкер через отверстие в предмете и вставляете его в просверленную дырку. Т.е. вставили анкер, повесили предмет, закрутили гайку, получается анкер разборный.
3. Анкер с крюком или кольцом.

Применяется для натяжки троса, кабеля, веревки. На него можно подвесить люстру.
4. Анкер г-образный. Имеет на конце загнутый под 90 градусов крюк. Очень часто на него крепят водонагреватели.

Набор инструментов

Порядок операций установки

дрель с набором сверл;
перфоратор с набором сверл;
рожковый ключ;
молоток.

Разновидности

Несущая способность

Надежность соединения

Расчет на вырыв.

Установка доборов

Монтаж химического анкера.

Page 2

Армирование
Изготовление
Инструменты
Монтаж
Расчёт
Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

дрель с набором сверл;
перфоратор с набором сверл;
рожковый ключ;
молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
Просверлить ход, очистить его от мусора.
Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

Устанавливать болт-анкер в пустотелый кирпич запрещено.
Для установки используют размер до восьми миллиметров.
Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Болты делятся на две разновидности по виду типу их использования:

Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

Вкручивание анкерного болта: инструкция

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Шаг 2: определение необходимого диаметра отверстия

Шаг 3: разметка отверстия и его пробивание

Шаг 4: забивание анкера

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.

Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

выравнивающей силы – от 10,5 до 18,3 кН;
изгибающего момента – от 5,2 до 25,7 Нм;
крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Инструкция по креплению клиновым анкером (анкерным болтом). Установка/Крепление сейфа

Инструкция по креплению клиновым анкером (анкерным болтом). Установка/Крепление сейфа | Сейфы в Днепре (Днепропетровске). Цены. Купить с доставкой. Интернет-магазин «Сейфы.Укр»

Перейти к основному содержанию

Главная
Сейфы
Верстаки
Шкафы
Двери
Доставка
Оплата
Информация
- Инструкции
- Статьи
- Блог
- Отзывы
- Консультация Юриста
- Социальные Сети
- Видео
Контакты

Вы здесь

Главная » Все инструкции » Инструкция по креплению клиновым анкером (анкерным болтом). Установка/Крепление сейфа

Клиновой анкер (анкерные болты) разработан для сквозного монтажа тяжелых и умеренно тяжелых элементов и конструкций.

Применяется клиновый анкер в следующих материалах:

бетон
природный камень
полнотелый кирпич

При установке анкеров (анкерных болтов) следует помнить, что расстояние между точками крепления и от края основания очень сильно влияют на нагрузку. При сокращении расстояний нагрузки уменьшаются.

Установка Анкера:

1. Просверлите отверстие в соответствии с таблицей

2. Прочистите отверстие щеткой

3. Забейте анкер с помощью молотка

4. Затяните гайку с усилием до упора

Параметры установки клиновых анкеров

где

d — диаметр сверла

t — толщина прикрепляемого материала

L — длина анкера

m — мин. глубина сверления

h — мин. глубина установки анкера

Размер анкера	Длина анкера (L) мм	Диаметр сверла (d), мм	Минимальная глубина сверления (m), мм	Минимальная глубина установки (h), мм
8/80	80	8	60	48
10/112	112	10	75	68
12/118	118	12	90	81
12/148	148	12	90	81
12/178	178	12	90	81

Tags:

Как установить сейф в стену/пол

Как установить сейф

Как прикрепить сейф

Как прикрутить сейф

]]>]]>

Каталог

]]>]]>

]]>Бухгалтерские]]>

]]>]]>

]]>Взломостойкие]]>

]]>]]>

]]>Огнестойкие]]>

]]>]]>

]]>Огневзломостойкие]]>

]]>]]>

]]>Шкафы-Сейфы]]>

]]>]]>

]]>Простые]]>

]]>]]>

]]>Оружейные]]>

]]>]]>

]]>с Деревом]]>

]]>]]>

]]>На Заказ]]>

]]>]]>

]]>Встраиваемые]]>

]]>]]>

]]>Биометрические]]>

]]>]]>

]]>Депозитные]]>

]]>]]>

]]>со Стеклом]]>

]]>]]>

]]>Тайники]]>

]]>]]>

]]>Двери-Сейфы]]>

]]>]]>

]]>Дата-Сейфы]]>

]]>]]>

]]>Хранилища]]>

]]>]]>

]]>Модульные Хранилища]]>

]]>]]>

]]>В коже]]>

]]>]]>

]]>Антикварный]]>

]]>]]>

]]>Угловые]]>

]]>]]>

]]>Сейфы-Холодильники]]>

]]>]]>

]]>для Дома]]>

]]>]]>

]]>Офисные]]>

]]>]]>

]]>для Квартиры]]>

]]>]]>

]]>для Бухгалтера]]>

]]>]]>

]]>Мебельные]]>

]]>]]>

]]>для Кассира]]>

]]>]]>

]]>Элитные]]>

]]>]]>

]]>Ювелирные]]>

]]>]]>

]]>Банковские]]>

]]>]]>

]]>для Нотариуса]]>

]]>]]>

]]>Гостиничные]]>

]]>]]>

]]>Переносные]]>

]]>]]>

]]>Автомобильные]]>

]]>]]>

]]>для Документов]]>

]]>]]>

]]>для Пистолета]]>

]]>]]>

]]>для Травматики]]>

]]>]]>

]]>для Денег]]>

]]>]]>

]]>для Денег и Документов]]>

]]>]]>

]]>для Ружья]]>

]]>]]>

]]>для Драгоценностей]]>

]]>]]>

]]>для Часов]]>

]]>]]>

]]>с ключевым замком]]>

]]>]]>

]]>с механическим кодовым замком]]>

]]>]]>

]]>с электронным кодовым замком]]>

]]>]]>

]]>с биометрическим замком]]>

]]>]]>

]]>с двумя ключевыми замками]]>

]]>]]>

]]>с электронным кодовым и ключевым замоком]]>

]]>]]>

]]>с механическим кодовым и ключевым замком]]>

]]>]]>

]]>Гостиничные AIKO SH]]>

]]>]]>

]]>Мебельные AIKO T (АИКО)]]>

]]>]]>

]]>Депозитные ASD (АСД)]]>

]]>]]>

]]>Взломостойкие ASK (АСК)]]>

]]>]]>

]]>Мебельные Офисные ASM (АСМ)]]>

]]>]]>

]]>Встраиваемые AW (АВ)]]>

]]>]]>

]]>Шкафы — BRANDMAUER (Брендмауєр)]]>

]]>]]>

]]>BRF (БРФ)]]>

]]>]]>

]]>Bastion (Бастион)]]>

]]>]]>

]]>Взломостойкие CL V]]>

]]>]]>

]]>Взломостойкие cейфы CL II]]>

]]>]]>

]]>Взломостойкие cейфы CL VII]]>

]]>]]>

]]>Взломостойкие cейфы CL VIII]]>

]]>]]>

]]>Взломостойкие SAFEtronics EURON]]>

]]>]]>

]]>Огне-Взломостойкие F30CL]]>

]]>]]>

]]>Огневзломостойкие F C LI]]>

]]>]]>

]]>Огнестойкие FRS (ФРС)]]>

]]>]]>

]]>Взломостойкие Fort (Форт)]]>

]]>]]>

]]>Огневзломостойкие Garant (Гарант)]]>

]]>]]>

]]>Огневзломостойкие Garant EURO (Гарант Евро)]]>

]]>]]>

]]>Griffon (Гриффон)]]>

]]>]]>

]]>Взломостойкие cейфы IVETA (Ивета)]]>

]]>]]>

]]>для ружья MAXI M]]>

]]>]]>

]]>Взломостойкие MDTB]]>

]]>]]>

]]>Офисные SAFEtronics NTL (НТЛ)]]>

]]>]]>

]]>Взломостойкие SAFEtronics NTR (НТР)]]>

]]>]]>

]]>Шкафы-Серии SL(СЛ)]]>

]]>]]>

]]>Встраиваемые SAFEtronics STR (СТР)]]>

]]>]]>

]]>Мебельный сейф ZSL (ЗСЛ)]]>

]]>]]>

]]>Взломостойкие АЛМАЗ]]>

]]>]]>

]]>Огневзломостойкие Гранит]]>

]]>]]>

]]>Огнестойкие и Взломостойкие КВАРЦИТ]]>

]]>]]>

]]>Мебельные Офисные ТМ]]>

]]>]]>

]]>Элитные Agresti (Агрести)]]>

]]>]]>

]]>Огневзломостойкие BROWNING (США)]]>

]]>]]>

]]>Ferocon (Ферокон)]]>

]]>]]>

]]>Kaso (Касо) (Финляндия)]]>

]]>]]>

]]>от SAFEtronics (Сейфтроникс)]]>

]]>]]>

]]>Паритет К]]>

]]>]]>

]]>Промет]]>

Анкера для бетона: размеры, виды, установка

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Содержание

1 Принцип работы и применение
2 Типы и виды анкеров и способы их крепления
- 2.1 Распорные
- 2.2 Забивные
- 2.3 Рамные
- 2.4 Саморезы по бетону
- 2.5 Разжимные
- 2.6 Химический анкер
3 Размеры и характеристики анкерных болтов
4 Инструкция по монтажу
- 4. 1 Сверление
- 4.2 Монтаж анкера с гайкой
- 4.3 Монтаж химического анкера
5 Плюсы и минусы применения
6 Для пенобетона
7 Для газобетона
8 Как установить анкерный болт в бетон
- 8.1 Вечный крепеж: дюбель для бетона
- 8.2 Нагель по бетону: быстро, но прочно
9 Заключение

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

Сам болт
Конус со слоем резьбы внутри
Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Типы и виды анкеров и способы их крепления

Анкера по бетону могут быть самым разными, использовать какую-то одну или несколько действующих сил – упор, межмолекулярная связь в процессе склеивания, трение, изгиб, сжатие и т.д. По назначению анкера для бетона бывают рамными, потолочными, фундаментными и универсальными. По форме – изогнутыми и прямыми, со сборной либо цельной конструкцией.

Поверхность анкера может быть рифленой либо гладкой. Существуют разные типы крепежей в зависимости от площади контакта – те, что используются для пористого материала и для плотного. По способу монтажа анкерный крепеж для бетона может предполагать сквозное соединение, вклеивание, забивание, вкручивание и т.д.

Большое значение имеет материал, из которого сделан метиз. Если это сталь класса прочности 6. 8 и выше, покрытая антикоррозийным покрытием, то крепление будет максимально прочным. А вот латунь не выдержит серьезных вертикальных нагрузок.

Распорные

Распорные анкера для бетона обычно применяются с гайками, здесь рабочей является сила трения. Представляют собой небольшую шпильку с резьбой, наконечником в виде конуса и втулкой. Когда крепеж вкручивается в основание, он расклинивается и прочно держит крепеж в монолите.

Основные преимущества таких анкеров: возможность выполнить сквозной монтаж, легкость и простота в установке, прекрасные показатели несущей способности. Клиновые анкера выбирают в основном для плотных бетонов, они погружаются глубоко, второй раз использоваться не могут.

Если на анкерный болт вместо гайки установлен на конце крюк (кронштейн), крепление подходит для навесного оборудования. Клиновые анкеры бывают гильзовыми и втулочными. Такой болт выглядит как втулка со специальными вырезами, на конце может быть выполнен со шпилькой с коническим расширением либо расклинивающей гайкой. Используются для оснований средней и высокой плотности. Небольшая площадь контакта даже при минимальном диаметре изделия дает возможность выдерживать значительные нагрузки.

Анкерный болт с гайкой может быть электроцинкованным (КА), горячецинкованным (КАК), а также обладать кислотостойкой способностью (КАН). Сюда же относят винтовые анкеры, сделанные из нержавейки (RAR).

Забивные

Забивные анкеры для бетона выбирают для плотных бетонов. Это короткие болты с внутренним конусом и метрический резьбой. Крепеж расклинивает основание при вкручивании шпильки или болта в бетон, крепление на поверхность не выступает.

Установка анкеров в бетон с использованием данного типа болтов актуальна при монтаже коробов, потолочных воздуховодов, устанавливают инженерное оборудование. Перед тем, как забить анкер в бетонную стену, сверлят соответствующее отверстие. Потом забивают метиз, кернером-ободком расклинивают его, вкручивают резьбовой стержень нужной длины.

К данному типу анкеров относятся дюбель-гвоздь, потолочный анкер. Удобно крепить на них подвесы, рейки, потолки Армстронг. Часто крепеж применяют в качестве противопожарного или антивандального, так как болт несъемный.

Рамные

Используются для раскрепления дверных и оконных коробов. Гильза выполнена с разрезом по длине, небольшая расклинивающая гайка в процессе затягивания хорошо поджимает к проему конструкцию, доводя до нужного положения. Для защиты от смещений и проворачивания вокруг собственной оси вверху гильзы есть упоры.

Саморезы по бетону

Здесь надежность соединения обеспечивается резьбой, выполненной по всей длине болта. В процессе вкручивания в бетонное основание создается мощное сопротивление на вырыв либо сдвиг изделия. Поэтому при использовании данного типа крепежа наблюдается очень высокая несущая способность. Саморез способен легко принять до 100 килограммов нагрузки, очень надежен в эксплуатации и просто в монтаже.

Разжимные

В обиходе такой тип анкеров называется «бабочка» (он же болт Молли). Используется для монтажа карнизов, полок, светильников, картин и других элементов в пустотелые конструкции с небольшой несущей способностью. Цанга на винте или болте выполнена в виде расклинивающейся юбки, которая в процессе вкручивания стержня в основание упирается во внутреннюю часть полости основания. По внешней стороне цанги в бетон углубляются специальные шипы, которые не позволяют болту смещаться либо проворачиваться в момент установки.

Химический анкер

Анкерный болт для бетона выполнен в формате полужидкой массы, которая быстро твердеет. Именно этой массой болт или шпилька вклеиваются в монолит. Благодаря составу удается обеспечить надежную связь основания и болта без локальных либо точечных напряжений, но с равномерным распределением нагрузки по всей длине крепежа.

Химические анкера для бетона вообще не провоцируют внутреннего напряжения, существенно уменьшая риски разрушений и деформаций.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

Малые – сечение до 8 миллиметров/длина до 55
Средние анкера – до 12/120 миллиметров
Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Плюсы и минусы применения

Основные преимущества использования анкерных болтов для бетона – максимальная надежность и прочность конструкций. Анкеры могут выдерживать огромные нагрузки, гарантируют качественное крепление в бетоне с характеристиками, которых не удастся добиться с использованием других типов крепежей.

Основные преимущества анкеров для бетона:

Устойчивость к деформациям и коррозии
Легкость, простота и высокая скорость монтажа
Стойкость к динамичным и статичным нагрузкам разного типа
Большой выбор анкеров по длине, диаметру, типу крепления, нагрузке, функциям, форме, материалу и т.д.

Подобрать анкерный болт для реализации той или иной задачи не составит труда. Явных недостатков у данного типа крепежа нет. Разве что нужно вспомнить про некоторые особенности: важность точности разметки, правильного подбора сверла для бетона и определения глубины отверстия, необходимость использования определенного набора инструментов.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности крепления пеноблока обеспечивают пластиковые и химические анкера.

Для газобетона

Для газобетона выбирают клиновые анкера длиной минимум 10-15 сантиметров. Таким креплением удается добиться максимальной надежности и прочности с учетом пористой структуры материала. Также прочную фиксацию обеспечивает химический анкер.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
Вкручивая анкер в пенобетон или газобетон, ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это шурупы по бетону, которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Заключение

Разнообразие анкеров для бетонных оснований сегодня просто огромное – широкий ассортимент предлагает множество производителей. Поэтому выбрать нужный тип анкера в соответствии с типом основания, предполагаемыми нагрузками, длиной, формой, материалом и другими параметрами не составит труда. Далее все зависит от точности замеров и качества выполнения работы мастером.

Стальной анкерный болт SSWAB Strong-Wall®

Дом
Боковые системы
Стены Strong-Wall® Shearwall
Стальные перегородки Strong-Wall® Shearwall
Стальной анкер Strong-Wall®
SSWAB

На этой странице

Подробная информация о продукте

SSWAB представляет собой предварительно собранный анкерный болт для тяжелых условий эксплуатации, используемый для крепления стальных поперечных стенок Strong-Wall к бетонному фундаменту. Благодаря различным вариантам длины и диаметра эти анкерные болты обеспечивают гибкость для удовлетворения конкретных требований проекта. Штампованная головка облегчает проверку и идентификацию благодаря символу No-Equal®, длине болта, диаметру болта и дополнительному «HS» для высокой прочности, если указано.

Основные характеристики

Фиксированная компрессионная гайка для повышения производительности
Штамп для облегчения идентификации и проверки
Поставляется с дополнительной гайкой для крепления к шаблону анкера

Продукт включает

Дополнительный шаблон гайки для установка предоставляется с каждым SSWAB

Материал

ASTM F1554 класс 36; высокопрочный (HS) ASTM A449

Установка

Установите SSWAB перед заливкой бетона, используя соответствующий шаблон анкера SSWT и прилагаемую гайку; найти согласно проектировщику
Установить арматуру на сдвиг в соответствии с зарегистрированным специалистом-проектировщиком перед заливкой бетона
Проект фундамента, подготовленный проектировщиком

Связанные ссылки Каталог стеновых пластин, стр.

60–64

Стены Strong-Wall® Shearwall

C-L-SW21

Каталог новой высокопрочной деревянной стенки Strong-Wall® и стальной стенки Strong-Wall®.

Каталог

Соединители для конструкций из холодногнутой стали Каталог

C-CF-2020

Каталог соединителей для изделий и решений из холодногнутых стальных конструкций.

Каталог

Информационные таблицы продуктов

Ширина стальной прочной стенки (дюймы)	Модель №	диам. (дюймы)	Общая длина (дюймы)	л _e (дюймы)
12	SSWAB3/4×24	3/4	24	19
	SSWAB3/4x24HS	3/4	24	19
	SSWAB3/4×30	3/4	30	25
	SSWAB3/4x30HS	3/4	30	25
	SSWAB3/4x36HS	3/4	36	31
15, 18, 21, 24	SSWAB1x24	1	24	19
	SSWAB1x24HS	1	24	19
	SSWAB1x30	1	30	25
	SSWAB1x30HS	1	30	25
	SSWAB1x36HS	1	36	31

Таблицы нагрузок

Расположение стальных анкерных болтов Strong-Wall®

Стальные анкерные болты Strong-Wall®

Арматура фундамента, действующая на сдвиг, для противодействия силам сдвига от стен жесткости Strong-Wall®, расположенных на краю бетона, показана в таблице ниже. SSW12 и SSW15, используемые в ветровых установках, не требуют поперечной арматуры, если расчетная сдвигающая сила поперечной стенки меньше допустимой поперечной нагрузки анкеровки, указанной в таблице ниже.

Конструкции анкерных болтов соответствуют стандарту ACI 318-05 и предполагают минимальную f’c = 2500 фунтов на квадратный дюйм бетона. См. таблицы нагрузок для натяжной анкеровки.
Армирование на сдвиг не требуется для панелей, установленных на деревянный пол, внутренних фундаментов (панели, установленные вдали от края бетона) или панелей со связями.
Сейсмостойкость указывает на категории сейсмостойкости от C до F. В отдельных жилых домах на 1 и 2 семьи в SDC C могут использоваться решения для крепления к ветру. Конструкции сейсмостойкой арматуры соответствуют разделу D.3.3.4 стандарта ACI 318-05.
Ветер включает категории сейсмостойкости A и B.
Там, где указано, минимальная ширина бордюра/ствола составляет 6 дюймов при использовании SSWAB стандартной прочности.
Используйте (1) стяжку №3 для SSW12 и SSW15, когда расчетное усилие сдвига панели Steel Strong-Wall® превышает табличное допустимое усилие сдвига анкеровки.
Зарегистрированный профессиональный дизайнер может указать альтернативное анкерное крепление.

Отчеты по кодам и соответствие

Чертежи

		ПДФ	ДВГ	ДСФ	РФА	МФК	СБ

видео, фото, нюансы, советы Анкерный болт для бетона как пользоваться

Главная > Дизайн > Установка анкерных болтов в стену. Как закрепить анкерный болт: видео, фото, нюансы, советы Анкерный болт для бетона как пользоваться

Новое приобретение для строителей – пластиковые дюбеля, маленькие, дешевые и крепко держатся. Однако вскоре пластиковые дюбели начинают деформироваться и уже не фиксируют крепление, особенно для монолитных бетонных стен, которые просто не держат дюбели.

Поэтому был создан самый надежный способ крепления — анкерный, который выдерживает нагрузки, и, как анкер, цепляется за покрытие, не позволяя сорвать крепление.

Якорь не только созвучен со словом «якорь», но и похож по своему назначению: удержание механизма на дне отверстия.

Болты делятся на два типа в зависимости от их использования:

Синтетические. Принцип его действия основан на использовании специальной клеевой капсулы, которая раскрывается при вкручивании крепежного болта и фиксируется непосредственно при высыхании этого клея.

Без синтетического болта: дождитесь высыхания клея.

Plus: подходит не только для монолитных стен, но и для облегченных стеновых конструкций.

Металл. Принцип его работы заключается в том, что металлическая втулка, которая надевается на болт, расширяется или расклинивается при навинчивании на резьбу.

Также эти болты имеют несколько делений на виды:

ü Шнипов. На конце анкера имеется шнип (клин), который раздвигает втулку по мере ее ввинчивания в отверстие. Вместо клина может быть планка-штанга, которая расклинивает втулку, а затем вынимается из отверстия, куда затем вкручивается шпилька. Однако для выполнения данного вида работ необходимо точно соблюдать размеры анкера и отверстий.

ü Зажим. В основе его действия лежит раскрытие лепестков крепления, происходящее при перекручивании и деформации средней части рукава. Он также имеет небольшие прорези по всей длине. Эти болты подходят для тонкостенных конструкций, таких как гипсокартон.

ü Забивной. Этот тип используется без применения специальных приспособлений. Сама втулка болта имеет мягкие края, которые при забивании в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению рукава в проеме. Болт подходит для сплошной стены и дикого камня, однако уделяйте больше внимания точности глубины и диаметра отверстия.

ü Штампованный (распорный) — наиболее частый способ крепления, не требующий строгого соблюдения глубины и диаметра отверстия. При ввинчивании расширяет втулку сзади, вкручивая в нее коническую втулку. Болты используются для кирпичных и бетонных стен.

Вкручивание анкерного болта: инструкция

Чтобы анкер был качественным, необходимо приобрести металлические изделия с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры отверстия и норму прилагаемого усилия для ввинчивания, которые зависят от особенностей настенного покрытия. Для тяжелого бетона глубина ввинчивания болта составляет 8 см, а нагрузка менее 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции поэтапно рассмотрим крепление забитого (распорного) анкера в бетонную стену.

Шаг 1: определите длину ригеля

Стены часто покрываются такой отделкой, как штукатурка. Чтобы болт хорошо зафиксировался в стене, его следует размещать на глубине более 5 см. Поэтому определяйте длину анкерной втулки по толщине штукатурки.

Шаг 2: определить необходимый диаметр отверстия

Обязательно нужно следить за диаметром отверстия под анкер, так как от его точности зависят усилия, прилагаемые для вкручивания втулки. Отверстие должно быть таким, чтобы втулка входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметьте отверстие и пробейте его

Отверстия под болты должны быть выполнены как можно точнее, так как после установки его невозможно будет вытащить. Затем просверлите отверстие и очистите его от пыли и мусора. Чистить можно пылесосом, продувая резиновой грушей или щеткой.

Шаг 4: забивка анкера

Забейте анкер в отверстие, сделанное молотком. Делать это нужно медленно и постепенно. После того, как гайка или головка втулки окажется на поверхности стены, начинайте затягивать. При затягивании после двух оборотов необходимо прикладывать большее усилие. На коробке может быть указано количество оборотов, для этого лучше использовать динамометрический ключ.

Обратите внимание, что для тонких, кирпичных или пенобетонных стен анкер лучше не затягивать до конца.

Шаг 5: проверка точности погружения

При затягивании болта очень часто гайка или колпачок попадает в верхний слой штукатурки. Гайку лучше углубить в стену, но шляпку оставить ровной на поверхности стены. В видео на следующей вкладке показано, как правильно прикрепить анкер к бетонной стене.

Набор инструментов

Процедура установки

дрель с набором сверл;

9перфоратор 0003 с набором сверл;

рожковый ключ;
молоток.

Разновидности

Несущая способность

Надежность соединения

Расчет на выдергивание.

Установка надстроек

Установка химического анкера.

Страница 2

Армирование
Производство
Инструменты
Установка
Оплата
Ремонт

1pobetonu.ru

Как закрепить анкерные болты в бетоне?

Настоящий анкерный болт всегда ставится перед началом бетонирования и устанавливается на основании чертежей, и не только строительных чертежей, а неплохо бы посмотреть на оборудование, хотя бы посмотреть паспорт оборудования, а еще лучше , схема установки оборудования. Затем берется чертеж, рулетка, уровень, глядя на чертеж с помощью рулетки отмеряем точное расстояние от осей, с помощью уровня проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если на чертеже нет специального способа крепления, то анкер обычно приваривают к арматурному каркасу. Затем оборачиваем сверху пленкой, чтобы не дай бог бетон не размазать нити, заливаем конструкцию, ждем хотя бы недельку, пока бетон наберет более-менее прочность, снимаем пленку, если позволяет прочность бетона, потом устанавливаем оборудование или монтируем колонны, смотря для чего анкер. .. Это настоящий анкерный болт и сделан настоящими строителями. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитая, такие анкеры выдерживают именно ту нагрузку, на которую рассчитаны. Осталось только закрутить гайки и сдать оборудование по акту. Все остальные анкеры не настоящие и изготовлены не настоящими строителями и поэтому годятся только для бытовых нужд, так как любой способ установки таких анкеров не обеспечивает надежной работы анкера и такие анкерные болты не устанавливаются под ответственное оборудование. Существует множество способов установки фальшивых анкеров: можно использовать вариант, указанный фктиф с картинками, можно выдолбить отверстие, установить анкерный болт, затем забетонировать это отверстие, можно установить анкер в ранее оставленное для него отверстие и залить супер-пупер смола или клеи вместо бетона, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

До недавнего времени для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но сейчас этот способ крепления практически ушел в прошлое, ему на смену приходят гораздо более приспособленные для этой цели анкеры.

Болт — самый мощный крепеж, на порядок выше дюбелей с шурупами.

Как можно эффективно и быстро закрепить предметы в стене? Только с помощью анкеров — их можно забить или вкрутить в основание.

Это металлическая деталь, которая вставляется в прочную основу, расширяется там и удерживает предмет, который с ее помощью фиксируется.

Внутри есть резьба, в которую нужно вкрутить крепление. И в ремонте, и в строительстве анкерные болты являются надежным «анкером», который трудно чем-либо заменить. Монтаж с их использованием выполняется быстро и легко.

Этот тип крепежа также с большим успехом используется для плотных материалов, таких как полнотелый кирпич или бетон, а также для более мягких материалов, таких как, например, гипсокартон. Установить полку или подшить подвесной потолок, повесить шкаф или картину на бетонную стену — для всех этих манипуляций нужны болты. Чаще других используются механические. Их можно удерживать как за счет силы трения, так и с помощью упора.

Набор инструментов

Процедура установки

Для этого потребуются следующие инструменты:

дрель с набором сверл;
перфоратор с набором сверл;
рожковый ключ;
молоток.

Бетонные материалы намного плотнее большинства строительных материалов с точки зрения плотности. Потребуется некоторое усилие, чтобы проделать в них отверстие. Сверла всегда должны быть покрыты специальными прочными сплавами. Для того чтобы сделать отверстие под болт с ровными краями, простой дрелью не получится, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне должно быть плоским, а его диаметр должен соответствовать внешнему диаметру болта. Якорь не нужно разбирать ни при каких обстоятельствах — он вставляется целиком «как есть». Некоторые люди до сих пор пытаются разобрать его, а затем вставить. Но это можно сделать только при использовании анкера с гайкой, и в этом случае можно только гайку закрутить, не более. Когда болт вставлен в отверстие, его необходимо затянуть по часовой стрелке. Чтобы монтаж прошел успешно, крепеж необходимо подбирать в зависимости от веса прикрепляемой конструкции. Она должна быть оптимальной как по диаметру, так и по длине.

Разновидности

По конструкции болты несколько отличаются друг от друга.

Каждый тип рассчитан на определенную нагрузку,

Клинова. При его установке в бетоне просверливается отверстие, в которое будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид такой застежки без рубашки. Внутри втулки находится клин, который расширяется при ввинчивании. После забивания клинового крепления необходимо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт применяется для крепления различных тяжелых конструкций, кабельных трасс, ограждений, несущих элементов.
Распорка. Этот вид считается самым распространенным в строительстве. Выпускается длиной 2-12 см и диаметром 0,4-2 см. Дюбель имеет втулку, проходящую по всему стержню. Внутри него находится резьба, на нее насажена клиновидная головка, которая в процессе закручивания расширяет втулку. Таким образом фиксируются крепления. Наиболее эффективное применение такого крепежа будет для бетона и полнотелого кирпича. Существуют также модели анкеров, которые предназначены для использования в пустотелых материалах. Его следует монтировать в заранее просверленное в материале отверстие необходимого диаметра и глубины.
Расширяемый. Внутри этого элемента находится втулка с несколькими лепестками и скользящей гайкой. При скручивании он будет раздвигать лепестки. Установка такого элемента в бетон вполне практична.
Молоток. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым втулка будет расширяться при ударе по болту. Удары наносятся по анкеру (клин упирается в дно отверстия) или по клину с помощью оправки, которая вставляется в само изделие. В любом случае для установки креплений потребуется использование молотка. Забивные болты могут быть изготовлены из металла или полимера – принцип работы будет таким же, как и у распорных. Отличие нейлона в виде специального винта с резьбой в форме акульего зуба, благодаря чему он будет иметь преимущество при монтаже. Забивной крепеж для бетонных поверхностей используется довольно часто – в большинстве случаев это представляется оптимальным вариантом.
Химический. Все предыдущие виды крепятся механически, а химические приклеиваются к материалу. Брикет с клеем вставляется в проделанное инструментами отверстие, затем придавливается анкером. Болт надежно фиксируется клеем.

Несущая способность

Рабочие характеристики крепежа при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

Каждый тип болта имеет свою несущую способность, которая характеризуется нагрузкой, которую болт может выдержать без разрушения и без нарушения целостности соединения с материалом. В первую очередь несущая способность будет зависеть от материала, из которого изготовлен крепеж. Для этого в основном используют различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие и цветные металлы. Почти все цветные металлы, за исключением латуни, обладают наименьшей прочностью. Как правило, несущая способность указана на упаковке или на ней самой.

Надежность соединения

Расчет на выдергивание.

Такая проверка проводится непосредственно на месте работы. В зависимости от материала стены можно будет определить надежность соединения. Если материал кирпич или бетон, вырывная нагрузка составит около 350 кг. Для крепления довольно тяжелых предметов этого показателя вполне достаточно. Когда материалом является газобетон, его нагрузка будет в пределах 230 кг. Следует иметь в виду, что монтаж креплений должен производиться в соответствии с требованиями и рабочими свойствами материала. Для высотной установки, например, этого будет недостаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв около 700 кг.

Установка надстроек

Установка химического анкера.

Для надежной установки любого из типов анкеров в бетоне необходимо просверлить достаточно глубокое отверстие, диаметром чуть больше диаметра крепежа. После этого отверстие необходимо очистить от пыли, в него вставляется анкер, после чего его необходимо надежно зафиксировать. Химические вещества необходимо вводить с помощью пистолета. Клеевая масса выдавливается в отверстие и вставляется застежка. После проникновения в поры материала клей затвердевает и обеспечивает хорошую адгезию. Полученное соединение получается настолько прочным, что его безбоязненно используют при монтаже больших и массивных объектов.

o-cemente.info

Характеристики и установка анкерных болтов в стене, методы

Анкер представляет собой крепежный элемент из металлического материала, который вставляется в бетонное основание и удерживает там объект, который исправлено благодаря этому. Этот вид крепежа в последнее время стал очень востребованным. Установка анкерных болтов в стену действует как анкер. Благодаря этому они способны выдерживать невероятные нагрузки. Это дает возможность с их помощью крепить тяжелые конструкции и отдельные предметы. Не так давно для крепления чего-либо к каменной поверхности были доступны гвозди и шурупы. Сейчас все изменилось, и этот тип застежки ушел в прошлое. Их с успехом заменяют более удобные для этого процесса анкеры и адаптированные анкеры.

Как надежно, с большим эффектом и очень быстро закрепить определенные предметы на стене? Отличным выходом здесь являются анкеры, с их помощью в бетонное основание можно забить или вкрутить все, что угодно.

Характеристика

Анкер имеет внутри резьбу, именно в нее необходимо вкручивать крепеж. При строительстве дома, ремонте квартиры анкерные болты – лучший анкер, они точно вас не поведут, и заменить их чем-то подобным невозможно. Установка с помощью этих болтов выполняется быстро и легко.

Они нашли большое применение для плотных материалов. Например, бетон, кирпич. Также они хороши для работы с гипсокартоном. Их можно использовать практически везде — если нужно повесить полку, шкаф, картину или обустроить натяжной потолок. Все эти трудоемкие процессы потребуют якорей. Чаще всего используются механические анкеры, которые могут удерживаться за счет упора или силы трения.

При строительстве или для хозяйственных нужд требуется прикрепление разного рода предметов, конструкций для монтажа. Для этих целей существуют разные крепления. Для работы с бетоном или кирпичом нужны специальные анкеры, а при использовании деревянных заготовок – саморезы по дереву. Анкеры помогут хорошо укрепить самые тяжелые конструкции. Например, это может быть водонагреватель, шведская стенка, детские качели под потолок.

Сам по себе такой болт ничего особенного не представляет. Это довольно простое соединение болта, гайки и корпуса. Для защиты от влаги предусмотрена пластиковая подкладка. Болты работают по простому принципу распорки. Когда болт затягивается, гайка на конце вдавливается внутрь. Это способствует тому, что ограждение увеличивается в размерах за счет расширения и забивается в бетон.

Разновидности

Требования к этим болтам довольно жесткие, так как люди должны быть уверены в надежности этого крепления из-за веса, который они на него возлагают. Поэтому при выборе этих изделий отдавайте выбор тем, которые изготовлены по ГОСТу. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный — шестигранная головка, конусная гайка. Здесь гайка является распоркой, расширяющей трубу. Сам он припаян с наконечником — на нем гайка с шайбой. Когда начинают затягивать болт, он сразу входит в трубу, тем самым расширяя ее.
Клин. Это стержень из металлического материала с большой головкой. Из него выходит клин, который при ударе входит в стержень. Это увеличивает площадь детали, которая помещается в бетонное отверстие.
С распоркой, амортизатор. Когда гвоздь вбивается, он увеличивается и прочно прилипает к камню.
С двойным шагом с гайкой. Этот крепеж используется для массивных объектов, для ответственных работ. Соответственно, это самый надежный крепеж. Она становится шире сразу в двух местах. Эти распорки расположены на конце трубы и на стыке двух секций цилиндра. Элементы выполнены таким образом, что при затягивании гайки ее части втягиваются друг в друга.
Молоток. Крепеж забивается в отверстие в стене. Уже при этом он увеличивается в ширину и схватывается с камнем. Когда болт затягивается, он расширяется еще больше. Этот тип болта является самым быстрым в установке.
Расширяется на четыре части. Его части независимы друг от друга, образуя в сборе цилиндрическую форму. Вверху часть с кольцом, а на другом конце фиксация с пружинкой. При его закручивании на цилиндре начинается действие проставки с четырьмя гранями. Она разжимает эти отрезки, после чего они прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, или крючок.

Из описания видно, что первые два якоря действуют одинаково. Отличие между ними в подвижности элементов. Если у первого гайка с конусом, то у второго болт. Первые два типа застежек являются типовыми вариантами. Уже на их основе представлен остальной ассортимент этих болтов. Якоря с крючком и кольцом считаются простыми и достаточно удобными. Так как при затягивании гайки болт сразу же прочно фиксируется в отверстии в стене.

Способ крепления

Нет ничего проще, чем прикрепить анкерный болт к стене. Вам просто нужно просверлить отверстие в бетонной стене. Его диаметр должен быть точно таким же, как у болта. Затем нужно вставить сам болт и прикрепить. Якорь не нужно разбирать, он полностью вставлен в том виде, в котором продается. Некоторые люди по какой-то причине разбирают их, а затем пытаются вставить. Якорь с гайкой разбирается, и то, только закрутив гайку и все. Когда анкер находится в стене, его необходимо вкручивать по часовой стрелке. Используя такие крепления, можно сразу понять, насколько это быстро, удобно и надежно.

С их помощью можно повесить осветительные приборы, установить межкомнатные двери, выполнить отделочные работы. Исходя из того, что такой крепеж рассчитан на большие нагрузки, его производят из высокопрочной стали. Крепления такого типа довольно легко сделать. Болт в стене правильно закреплен. Это все благодаря адгезии, поддержке, трению — залогу надежного крепления. Эти принципы действуют как вместе, так и по отдельности, не влияя на прочность ни грамма. Закрепить анкерный болт своими руками может абсолютно каждый мужчина.

Правила установки

Действия при установке анкерных болтов такие же, как и при установке дюбелей. Сделать это несложно, хотя их конструкция выглядит достаточно сложной. Есть только некоторые особенности. Инструкция по креплению анкерных болтов следующая:

Вам понадобится сверло необходимого диаметра, которое необходимо вставить в перфоратор.
Просверлить ход, очистить от мусора.
Вбить болт, затянуть гаечным ключом до плотной фиксации в основании.

Также есть небольшой ряд правил, которые необходимо помнить и знать:

Запрещается устанавливать анкерный болт в пустотелый кирпич.
Для установки используйте размер до восьми миллиметров.
Если отверстие невозможно очистить, его следует просверлить еще на двадцать сантиметров.

Из инструментов для этой работы потребуются дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства других материалов. Поэтому потребуется некоторое усилие, чтобы проделать в нем отверстие. Сверла должны быть покрыты прочными сплавами. Вы не можете использовать простую дрель, если вам нужны ровные края. В этом случае придется прибегнуть к перфоратору.

Крепежные болты

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов установки анкера. Основные из них:

В основном установка болтов в фундамент происходит до заливки бетона. При установке арматурного каркаса изогнутые анкеры крепятся сваркой. Очень важно контролировать их вертикальное положение, расстояние между ними и в фундаменте. После того, как они закреплены, нити необходимо закрыть, например, полиэтиленом. Это предотвратит попадание бетона в резьбу.
Будет легче устанавливать анкеры в залитый бетон. И контролировать там все необходимые параметры.
Чтобы сделать анкер прямым, нужно просверлить в фундаменте отверстие подходящего диаметра, избавиться от пыли и бетона. Вставьте туда прямой анкер, заполните пустоты клеем.
Конусный анкер устанавливается так же, как и прямой. После этого не забудьте затянуть гайку на шпильке.

Прежде чем остановиться на конкретном анкере, определитесь со способом крепления. При этом обязательно помните о будущей нагрузке. В угоду надежности и качеству не стоит приобретать крепеж меньшего диаметра. Выбирайте тех производителей, в которых вы уверены, которые производят производство продукции по стандартам ГОСТ.

На что обратить внимание

Метод работы по установке анкеров заключается в соблюдении стандартов затяжки. Некоторые производители в своих каталогах прописывают рекомендации по затяжке анкерных креплений. При малом значении важная сила трения будет отсутствовать; при большом давление на основание увеличивается. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Стальная шпилька должна войти в отверстие с помощью отвертки. Это важно для тщательного перемешивания всех элементов композиции. Во время применения инъекций с составом в лунку поступает уже смешанный состав. При вставке шпильки ее необходимо завинтить. Если состав не выходит из отверстия, то необходимо вынуть булавку, добавить состав еще. Химикат должен затвердеть. Это занимает около 40 минут, в зависимости от температуры воздуха.

Напоследок хотелось бы добавить, что установка анкерных болтов в стену должна производиться по строгим правилам, ведь они несут большую ответственность по выдерживанию большого веса. Такие крепления появились не так давно, а уже пользуются большой популярностью и спросом на строительном рынке. Они относительно недороги, обладают уникальной универсальностью и высокой надежностью.

Анкерные болты – один из основных крепежных элементов, без которого сложно представить процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций на основе бетона или кирпичной кладки. С немецкого языка слово «anchor» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов основан на том, что за счет своей конструкции он как бы удерживает навесную конструкцию в бетоне.

История анкерного болта началась совсем недавно. Ранее в качестве этого крепления использовались деревянные пробки. Пробку вырезали из куска дерева большего диаметра, чем размеры шурупа. Затем в бетоне просверливали отверстие чуть меньшего диаметра и вбивали в него дюбель, в который, в свою очередь, вкручивали шуруп. Под его действием пробка расширилась и не выпала из отверстия, удерживая всю конструкцию.

Правда, у этого «якоря» было много недостатков. Во-первых, древесина имеет характеристики, не совсем подходящие для этих целей. Такие пробки очень часто разрушаются от влаги в бетоне. Кроме того, их нельзя было использовать для монтажа таких тяжелых конструкций, как натяжные потолки. Во-вторых, эти заглушки приходилось изготавливать вручную, что занимало много времени. Представьте себе, что для ремонта в одной комнате нужно срезать более сотни таких крепежей.

Для решения этих проблем инженеры разработали пластиковые анкеры. Им удалось снять некоторые трудности, с которыми строители сталкивались ранее. Такие элементы стали более точными в размерах, их легче монтировать, они меньше подвержены вредному воздействию внешней среды. Однако они все же не стали панацеей. Дело в том, что пластик не выдерживает больших нагрузок, при которых обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы были решены с использованием металлических анкерных болтов. Благодаря им появилась возможность устанавливать на стены достаточно тяжелые конструкции, такие как кронштейны для кондиционеров, спутниковые антенны, крепить массивные металлические двери, кабельные стяжки, для чего используется анкерный болт с крюком. Для этой цели идеально подойдет анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров они универсальны и подходят для самых разных задач.

Анкерные болты давно используются в промышленности. Если посмотреть на линию электропередач, то видно, что ее опоры стоят на бетонном фундаменте, скрепленном болтами именно такими ботами. Их выводят по данным чертежа и заливают бетоном. Затем на анкера крепится металлическая конструкция. Почти все тяжелое оборудование на крупных промышленных объектах устанавливается на анкеры. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Существует несколько категорий классификации этих креплений.

Анкерные болты различаются по способу действия на две группы:

Химические анкеры. Принцип действия этого типа крепежа основан на веществе, заключенном в капсулу внутри дюбеля. Когда рабочий устанавливает анкер и начинает его затягивать, клеевая капсула рвется и заполняет все отверстие. Такие анкеры незаменимы при наличии пустот в стенах или плитах перекрытия, на которые они устанавливаются. Однако и у этих застежек есть свои недостатки. При их установке, прежде чем прикрепить к ним конструкцию, нужно немного подождать.
Механические анкеры. Они более распространены и популярны, чем химические. Принцип работы такого анкера основан на заклинивании металлической втулки, за счет распорной втулки, которая перемещается по внутренней поверхности втулки по резьбе шпильки или болта.

В зависимости от конструкции анкерные болты делятся на несколько основных групп, различающихся по принципу действия.

Клин. Этот тип анкера работает благодаря клину на конце втулки. При его забивании в отверстие клин перемещается по внутренней поверхности втулки и тем самым расширяет ее, благодаря чему анкерный болт фиксируется в отверстии. В некоторых моделях застежек заклинивание втулки происходит за счет установки внутрь специального стержня, который впоследствии вынимается, а на его место ставится специальный штифт.
Засорен. Крепление таких анкеров происходит за счет специально изготовленных краев втулки. Эти части крепежа обычно изготавливаются из мягкого металла и при вбивании анкера просто расклиниваются, фиксируя его в отверстии. Такая простая конструкция анкера требует строгого соблюдения размеров отверстия как по длине, так и по диаметру. Этот тип крепежа используется в основном в монолитном бетоне или камне.
Раздвижной анкер или бабочка. Такие крепления используются в основном в тонкостенных материалах. Это сквозной анкер со специальной конструкцией втулки, которая имеет прорези посередине. При затягивании анкерного винта его задняя часть перемещается по резьбе, тем самым деформируя втулку. Он раскрывается, образуя так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Эти крепежи используются для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес этого типа анкерного болта идеально подходит для решения очень сложных задач.
Распорный анкер. Этот вид крепежа является наиболее востребованным и популярным. Эта популярность основана на том, что они не требуют точной глубины отверстия для установки. Принцип его действия заключается в цанговом способе развальцовки втулки за счет движения по ней конической втулки. Такие анкеры используются в полнотелом кирпиче или бетоне.

Материал для изготовления анкерных болтов – высоколегированные нержавеющие стали, на которые дополнительно нанесено антикоррозийное покрытие. Внутренний болт или шпилька доступны с метрической резьбой диаметром от 6 мм до 30 мм. Качественные показатели для анкеров являются эталонными по усилию отрыва и сдвигу.

Как установить анкерный болт

Эта операция не требует специальных знаний и навыков, и правильно установить такой крепеж сможет каждый. В Интернете можно найти множество видео о том, как закрепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

Оцениваем состояние стены. Довольно часто в старых домах на стены наносили слой штукатурки, которая не смогла бы удержать анкер. Поэтому расчетную длину крепежа необходимо увеличить на толщину штукатурки. То есть, если для крепления кронштейна требуется анкер длиной 50 мм, а слой штукатурки 20 мм, то минимальная длина анкерных болтов должна быть 70 мм.
Подбираем сверло диаметром на 0,5 мм меньше или равным размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Втулка застежки должна войти в просверленное отверстие с небольшим усилием.
Наносим разметку на поверхность. Делать это нужно максимально аккуратно, иначе после закрепления анкера вытащить его уже не получится.
Отверстия в бетоне сверлят перфоратором или ударной дрелью со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
Просверленное отверстие необходимо очистить от пыли щеткой, пылесосом или баллончиком со сжатым воздухом.
Затем легкими ударами молотка устанавливаем анкерную втулку. Если этого сделать нельзя, сильно не бейте молотком, можно все испортить. Пройдите сверло еще раз, слегка встряхивая сверло, чтобы расширить отверстие.
Затем вворачиваем во втулку анкерный штифт, после чего накручиваем на него гайку. Когда гайка дойдет до втулки, зажимаем ее гаечным ключом.

Крепление анкерными болтами «бабочки» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то карниз лучше устанавливать на специальный анкер, так называемую «бабочку» . Для этого берем карниз и сверлим в нем отверстия диаметром, равным размерам дюбель-шурупа. Затем по просверленным отверстиям делаем отметки на поверхности потолка. После этого сверлим в потолке отверстия диаметром, равным размерам гильзы.

Устанавливаем втулку в отверстие и закрепляем. Одной из конструктивных особенностей таких анкеров являются крючки на конце втулки, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и крепим его на саморезы. Когда мы крутим шурупы, втулка деформируется и раскрывается, удерживая карниз.

Установка анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после застывания основания просверливаем отверстие диаметром чуть больше размеров болта. Затем залейте отверстие специальным раствором и опустите туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Установка анкерных болтов должна производиться по определенной технологии. Его выбор зависит от конструкции и назначения анкера, места его установки, а также материала и конструкции основания, к которому он крепится.

1 Как работают анкеры – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежных элементов и удерживаются в основании, в котором они установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Осевая сила возникает, когда нагрузка или ее составляющая приложены перпендикулярно к продольной оси анкера и имеют тенденцию изгибать, вытягивать или ломать его. В этом случае усилие, действующее на крепеж, компенсируется внутренним сопротивлением материалов: сам болт — сломаться; основания — на разрушение из-за напряжения нагрузки, передаваемого на него от анкера.

Сила трения возникает в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. В этом случае болт компенсирует действующее на него усилие и удерживается в месте фиксации за счет трения его элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и порознь. Они тем крупнее, чем глубже произведена установка болта (или он длиннее) и его конструкция, а также структура и материал основания лучше приспособлены к такого рода сопротивлению нагрузке. Соответственно, от этих параметров и факторов зависит и допустимое максимальное значение последней.

2 Установка в фундамент – о самых первых анкерных болтах

Некоторые из первых анкерных болтов предназначались только для установки в фундамент. В настоящее время их выпускают 6 видов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты следующим образом:

анкер с изогнутой шпилькой — крепится к собранному до заливки его бетоном;
с анкерной плитой – их также устанавливают до изготовления основания или погружают в него сразу после заливки раствора;

композит

– нижний штифт с надетой на него муфтой погружается в бетон фундамента при его заливке, а верхний штырь закручивается в муфту при полном застывании основания;

съемные монтируются так же, как составные — их анкерная арматура погружается в жидкий бетон, а после застывания последнего устанавливается шпилька с контргайками;
прямые – устанавливаются в отверстия, просверленные в затвердевшем фундаменте, а оставшиеся после установки пустоты заполняются клеем или раствором;
конические – вставляются также в подготовленные отверстия готового основания, но фиксируются имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них при эксплуатации сооружения.

3 Крепление современных анкеров общего назначения

В настоящее время также производятся анкеры общего назначения. Их можно прикрепить практически к любой готовой основе. Чаще всего эти болты устанавливаются в стену или потолок.

Все анкеры общего назначения делятся на 2 основных типа: механические и химические. Первые крепятся механически. Второй – благодаря специальному клею, который подается в монтажное отверстие для болта. Этот химический состав заполняет пространство между анкером и основанием, а также любые пустоты, прилегающие к креплению, если таковые имеются. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористых и полых материалах.

Анкеры механические делятся на виды по способу крепления:

забивные;

клин

;
расширяемый;

проставка

Перед установкой анкеров следует выбрать для них правильный тип и размер. Делается это исходя из состояния и прочности основания в месте установки креплений, а также характера и величины нагрузки, которую последнему придется выдерживать. Если на поверхности основания имеется материал (гипс и т.п.), не способный удержать анкер, то следует взять болт большей длины, чем он рассчитан. Размер крепежа необходимо увеличить на толщину слабого слоя.

Установка анкеров в стену, потолок и т.д. начинается с точной разметки — этот тип крепежа после установки и фиксации не может быть удален без разрушения основного материала. Затем, как показано на видео, сверлим отверстие перпендикулярно поверхности основания.

Его диаметр должен точно совпадать, а его глубина не должна быть меньше указанной производителем болта.

Готовое отверстие необходимо тщательно очистить от крошек и пыли с основного материала щеткой, пылесосом или сжатым воздухом. Затем устанавливаем анкер.

Химический — после заполнения отверстия на 2/3 клеем. Выставляем болт, как показано на видео, на нужную глубину и центрируем. Не нагружайте анкер в течение времени, указанного в инструкции, чтобы клей затвердел.

Вставляем втулку механической забитой без болта в отверстие и забиваем в нее молотком. При этом края втулки, изготовленной из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, проходя через скрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборно, без скручивания и снятия составных частей. Если деталь крепится сразу, то анкер вставляется через нее. Слегка постукивая молотком, добавляем крепеж к шайбе, головке болта, винту или корпусу клина. Затем на распорный и распорный анкер накручивается гайка, болт или винт. Если или с крючком, то за них можно крутить. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковое долото или центральный клин. Они активируют механизм заклинивания.

При проведении строительных или ремонтных работ не обойтись без использования разнообразного крепежа. Некоторые из них, например саморезы, максимально просты в использовании, а некоторые требуют определенных знаний и навыков. В качестве примера рассмотрим, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, на которую их необходимо закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления любых элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего необходимо сказать несколько слов о том, как работает анкерный болт. По сути своей конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой наружный кожух с прорезями с одной стороны, сам болт, вставленный внутрь, и специальную гайку, в которую болт вкручивается. Некоторые конструкции анкеров могут предусматривать использование специальных шайб, предназначенных для предотвращения попадания влаги в отверстие. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Анкер работает по принципу расширения внутри отверстия. Суть в том, что по мере затягивания болта специальная гайка, имеющая слегка коническую форму, будет затягиваться в корпус и расширяться внутри отверстия. В результате достигается наиболее плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит сказать несколько слов о том, какие варианты анкерных конструкций можно найти на строительном рынке.

Анкерный болт с шайбой. Как уже было сказано выше, этот тип крепления используется, когда есть необходимость защитить анкерное отверстие от влаги. Хотя, в принципе, его можно использовать везде.
Анкерный болт с гайкой. Чаще всего используется для крепления конструкций. Такие крепления удобны с точки зрения монтажа. Нужно просто закрутить верхнюю гайку, а после установки конструкции прикрутить ее на место. Используется для установки конструкций, таких как вешалки, полки и другие.
Анкерный болт с крюком или кольцом. Используется в случаях, когда нужно что-то рассказать на крючке или привязать веревку к кольцу.
Г-образный анкерный болт. Используется для установки различных элементов, таких как водогрейные котлы.

Монтажные работы

Что касается того, как закрепить анкерный болт, то следует сказать, что независимо от типа анкера процесс установки будет практически идентичным.

Сначала в нужном месте просверливается отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, отверстие будет несколько больше диаметра сверла.
В отверстие вставлен анкер.
Устанавливается конструкция и затягивается болт, что обеспечивает надежное удержание анкера внутри отверстия.

В заключение стоит немного добавить о том, как выбрать анкер. Дело в том, что анкерные болты могут различаться по своим размерам, а значит, и по способности выдерживать нагрузку. Крепеж маркируется по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того, чтобы полностью изложить идею работы по установке анкера, вы можете посмотреть видео на эту тему. Но можно сказать, что при минимальном опыте работы с инструментом выполнить задачу будет довольно просто.

Видео

В этом видеоролике демонстрируется установка анкерного болта и объясняется принцип его работы:

10 типов анкеров для пустотелых стен и гипсокартона и их выбор

По

Хуан Родригес

Хуан Родригес — отмеченный наградами инженер-строитель с более чем 20-летним опытом реализации крупномасштабных строительных проектов. Он является экспертом в области нового строительства, реконструкции, сноса и соблюдения норм. Он также выступает на отраслевых форумах и работает судьей на международных инженерных конкурсах.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 01.07.22

Рассмотрено

Дин Бирмайер

Рассмотрено
Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Адриен Лего

Анкеры для полых стен и гипсокартона представляют собой типы винтов с дополнительными втулками или частями, которые крепятся к внутренней стороне стены для более надежного крепления. Они обеспечивают дополнительную защиту при подвешивании дорогих картин, тяжелых зеркал или полок на стене. Они работают в сочетании с шурупами или гвоздями и предотвращают их вырывание из стены, сохраняя ваши настенные ковры в безопасности и стабилизируя их. Они особенно удобны, когда на стене нет гвоздя или винта для подвешивания ваших вещей.

Выбор правильного крепежа может быть проблемой. Тип анкера для вашего проекта будет зависеть от материала стены, веса подвешиваемого груза и способа его установки и снятия. Вот список наиболее часто используемых типов анкеров для стен и их применения, которые помогут вам.

Смотреть сейчас: Как установить 3 типа анкерных винтов

Шурупы для гипсокартона: что нужно знать перед покупкой

01
из 10
Цементная плита Винтовой анкер
Ель / Адриен Лего
Подходит для: Приклеивания цементной плиты к дереву или стали
Анкеры для цементных плит представляют собой прямые стальные шурупы, не требующие предварительного сверления. У них вафельная головка (для шурупов, не требующих предварительного сверления) и крошечные выемки под головкой, предназначенные для углубления в материал для более прочного захвата. Хотя этот тип анкера лучше всего использовать для крепления цементной плиты к дереву и стали. Его также можно использовать с наружной обшивкой высокой плотности, а также для крепления ванн, столешниц, напольных покрытий и многого другого. Они считаются специальными винтами и стоят дороже, чем обычные винты.
Наконечники
Обязательно ищите устойчивые к коррозии крепежные детали, если вы используете их во влажных или влажных помещениях. Кроме того, при установке цементной подложки для плитки приобретите коррозионностойкие шурупы со специальным покрытием; у них есть выемки под головками, которые помогают винтам вонзиться в доску и сидеть заподлицо.
02
из 10
Распорный анкер
Ель / Адриен Лего
Подходит для: Усиленная рукоятка для кирпичной кладки
Распорные анкеры, также называемые клиновыми анкерами, представляют собой дорогостоящие специализированные изделия, изготовленные из оцинкованных винтов из углеродистой стали с гайками и шайбами. Они имеют большую резьбу и предназначены для использования с бетоном, кирпичной кладкой и т. д. Менее дорогие версии изготавливаются из оцинкованной стали. Они предназначены для раскрытия после закрепления, чтобы обеспечить более прочную фиксацию.
Как установить бетонные анкеры
03
из 10 шт.
Анкер для полых стен
Ель / Адриен Лего
Подходит для: работ средней тяжести
Анкеры для полых стен, иногда называемые молли-болтами, изготовлены из стали и имеют боковые стороны, которые слегка выпирают, когда они вставляются в полые стены. Они используются для средних нагрузок, таких как подвешивание легких декоративных полок (при условии, что после установки на них не помещаются тяжелые предметы) или произведение искусства, но один молибденовый болт удерживает максимум пару фунтов. Анкеры для полых стен распространены и обычно поставляются в доступных упаковках по 50 и более штук. Обычно они добавляют постоянную резьбу к любому материалу, к которому они прикреплены.
Эти типы анкеров также расширяются, когда винт затягивается и вбивается в полость. Этот анкер может быть установлен с помощью молотка или дрели и может использоваться с различной толщиной стенок.
04
из 10 шт.
Полый пластиковый дюбель
Ель / Адриен Лего
Подходит для: Легких работ
Эти пластиковые анкеры обычно используются в гипсокартоне или штукатурке для легких условий эксплуатации, таких как подвешивание произведений искусства или плавающая полка (при условии, что вы не добавите ничего слишком тяжелого на верхнюю часть полки после ее установки). Пластиковые дюбели для полых стен требуют, чтобы вы сначала просверлили направляющее отверстие. Когда винт будет установлен, заглушка расширится и зафиксируется на месте.
Как повесить полку
05
из 10
Резьбовой анкер для гипсокартона
Ель / Адриен Лего
Подходит для: Удерживающая способность средней прочности в гипсокартоне
Этот обычный анкер рекомендуется для применения в условиях средней нагрузки, и его очень легко установить, поскольку для его вставки не требуется предварительно просверленное отверстие. Он также известен как самосверлящий или самонарезающий анкер. Эти анкеры могут быть изготовлены из пластика, нейлона или оцинкованы. Нити глубоко врезаются в материал, обеспечивая надежную фиксацию и устойчивость к вытягиванию. Крупная резьба предназначена для прочного крепления в гипсокартоне и подходит для шурупов для листового металла № 6 или № 8. Хотя вы можете установить его с помощью только отвертки, всегда лучше просверлить его в стене, чтобы убедиться, что он входит прямо в поверхность.
Наконечник
Одним из главных преимуществ этого типа анкеров является то, что его можно снять и повторно использовать в другом месте.
Выбор правильного винта для работы
06
из 10
Рычажный болт
Ель / Адриен Лего
Подходит для: Высокая удерживающая способность в гипсокартоне
Болты с рычажным механизмом — это традиционный метод анкеровки и предпочтительное решение для тяжелых предметов. Этот тип якоря состоит из двух частей: рычажка и машинного болта. Болты рычажного типа имеют размеры по диаметру винта и его длине. Они обычно используются для крепления раковины к стене, подвешивания тяжелых полок, крепления мебели к стене для обеспечения устойчивости и крепления настенного крепления для телевизора.
По мере того, как болт становится больше, тумблер также будет увеличиваться в размерах, и по мере того, как он становится длиннее, тем больше он может вместить более толстую стенку. Для них требуется пилотное отверстие, а крылья, которые фиксируются на месте за гипсокартоном, обеспечивают сильную удерживающую способность. Болты обычные и не дорогие.
Как установить рычажные болты
07
из 10 шт.
Крыльчатый пластиковый анкер
Ель / Адриен Лего
Подходит для: работ средней тяжести
Крыльчатые пластиковые анкеры используются для средних нагрузок и также требуют направляющих отверстий. Для расширения крыльев после установки анкера используется специальный инструмент. Они в два раза прочнее обычных пластиковых распорных анкеров.
В комплекте с анкером поставляется специальный остроконечный инструмент для выталкивания центра крыльев наружу, чтобы они должным образом расширились внутри стены. Анкер не будет работать должным образом, если этого не сделать, даже если он может показаться крепким, когда он ввернут.
Крылья плотно прижимаются к стене после установки винта. Пластиковые анкеры следует устанавливать осторожно, чтобы не повредить их.
Наконечник
Крыльчатые пластиковые анкеры могут удерживать от 25 до 35 фунтов каждый при использовании в гипсокартоне.
08
из 10
Пружинный анкер
Ель / Адриен Лего
Подходит для: Удерживающие пружины на движущихся или неподвижных поверхностях
Пружинные анкеры — это настоящие пружины, которые крепятся к другим пружинам, чтобы надежно удерживать их. Они удерживают пружины растяжения, чтобы помочь выдержать вес, который несут пружины. Они фиксируют оба конца пружин, позволяя легко регулировать удлинение. Известные своим удобством, а также простотой применения, пружинные анкеры делают все это, не будучи чрезмерно дорогими (хотя эти специальные элементы стоят дороже, чем другие типы винтов), что всегда является плюсом.
09
из 10
Клейкий анкер
Ель / Адриен Лего
Подходит для: Тяжелых строительных работ по креплению металла к кирпичной кладке или кирпичной кладки к кирпичной кладке
Эти якоря часто используются в инфраструктурах с интенсивным движением, что должно дать вам представление о том, насколько они надежны. Они одинаково хорошо служат и в проектах по благоустройству дома, и в строительстве. Клей обычно на основе эпоксидной смолы, и эти анкеры работают с арматурой, а также с резьбовыми и гладкими дюбелями. Они также выдерживают практически любой климат, влажность или погодные условия.
10
из 10 шт.
Втулочный анкер
Ель / Адриен Лего
Подходит для: Тяжелая каменная кладка
Гильзовые анкеры лучше всего работают с каменной и бетонной арматурой. Их можно использовать для таких целей, как прикрепление вывески к бетону или установка наружного освещения на кирпичной кладке. Их также можно использовать для крепления металлических люковых дверей к кирпичной кладке и фундаменту.
Как и в случае с большинством анкеров, вы должны сначала просверлить отверстие для анкера, и размер отверстия должен очень точно соответствовать размеру самого анкера. Когда винт затягивается в отверстие, втулка расширяется.

Выбор анкеров для полых стен и гипсокартона

Выбор правильного настенного анкера для вашего проекта сводится к материалу стены и, что более важно, к весу подвешиваемого предмета. Следите за тем, чтобы не превысить допустимый предел веса якоря, и лучше оставаться немного ниже максимального веса.

Для установки или «установки» некоторых анкеров могут потребоваться специальные инструменты. Химические анкеры не следует устанавливать в холодную погоду, о чем следует помнить, если вы работаете в северном климате. Также имейте в виду, что некоторые анкеры не подходят для подвесных конструкций, таких как подвесная стойка для горшков или подвешивание стула к потолку, для которых требуются рым-болты, ввинченные в потолочные балки, или специальные подвесные комплекты.

Как использовать анкеры для гипсокартона

Concrete Foundation Anchor Bolts Design

Related Resources: civil engineering

Concrete Foundation Anchor Bolts Design

Civil Engineering Design Resources

Concrete Foundation Anchor Bolts Design & Selection:

An anchor bolt is используется для крепления объектов или конструкций к бетону. Существует множество типов анкерных болтов, конструкция которых в основном является собственностью компаний-производителей. Все они состоят из резьбового конца, к которому можно прикрепить гайку и шайбу для внешней нагрузки. Анкерные болты широко используются во всех типах проектов, от стандартных зданий до плотин и атомных электростанций. Их также можно использовать для надежного крепления закладных плит к бетонному фундаменту при использовании с элементом из конструкционной стали.

Простейший анкерный болт представляет собой закладной анкер. Как видно на рисунке 1, большинство конструкций состоят из стандартного болта с шестигранной головкой, который заливается во влажный бетон до того, как он схватится. Существуют и другие конструкции, некоторые из которых состоят из изогнутого болта с крюком на конце или какого-либо другого вида изгиба. Литые анкерные болты являются самым прочным типом крепежа, но заливка сложна, и они обычно используются только для тяжелых машин, установленных на заливных бетонных полах. Еще одним применением этого анкерного болта является соединение бетонного фундамента здания с его стеной. Благодаря этому здание более устойчиво к землетрясениям. В настоящее время существует несколько устройств, помогающих удерживать анкерный болт и устанавливать его в бетон. Эти устройства в основном изготовлены из композитного пластика. После заливки и затвердевания бетона можно использовать только болты других типов — механические и эпоксидные. Болты из эпоксидной смолы самые прочные, но их установка может быть очень сложной, поскольку эпоксидную смолу необходимо смешивать в соответствии с точными спецификациями, отверстие должно быть очень чистым, и необходимо следить за временем схватывания. Кроме того, должна быть строгая программа тестирования. В бостонском проекте Big Dig эти процедуры не были выполнены должным образом, в результате чего большая бетонная плита раздавила автомобилиста.

Анкерные болты являются важным связующим звеном между оборудованием и фундаментом. К сожалению, конструкторы часто упускают из виду важные моменты, касающиеся анкерных болтов, например, насколько они должны быть длинными и прочными, а также величину предварительного натяга. Анкерные болты, а также другие части опорной системы, такие как опорные плиты и подкладки, могут стать одной из основных точек отказа в новых строительных проектах. Выход из строя обычно происходит в течение первого года эксплуатации. В то время как количество и размер анкерных болтов устанавливаются производителем оборудования, их длина, конфигурация и материал конструкции находятся в руках проектировщика фундамента. На рис. 1 показаны хорошие и плохие проекты.

Рисунок 1

Эволюция конструкций анкерных болтов. (Иллюстрация предоставлена Robt. L. Rowan & Assoc., Inc.)

Длина: Короткие анкерные болты исторически вызывали проблемы в фундаменте компрессора. Часто возникают горизонтальные трещины в фундаменте. Лучшей практикой на сегодняшний день является их максимально длинная заделка в бетонном мате под бетонным фундаментом. Таким образом, они не способствуют горизонтальному растрескиванию и имеют дополнительное преимущество, заключающееся в добавлении эффекта пост-натяжения.

Материал: Анкерные болты для любой динамической машины не могут быть слишком прочными. Сегодня анкерные болты из стали, соответствующие стандарту ASTM A-193 с пределом текучести 105 000 фунтов на квадратный дюйм, не намного дороже, чем стальные вдвое менее прочные. Поскольку потребность в высоких зажимных усилиях для компрессоров признается, болты из легированной стали в соответствии с ASTM A-193 обеспечивают необходимую мощность без использования анкерных болтов большего размера.

Предварительная нагрузка: хотя некоторые производители компрессоров указывают начальное значение крутящего момента для первоначальной установки, опыт эксплуатации часто показывает, что для снижения смещения/вибрации рамы требуется гораздо более высокое (возможно, в два-три раза) усилие зажима. Если анкерные болты, изначально заложенные в фундамент, не обладают повышенной грузоподъемностью, машина не будет работать так, как должна, или потребуется провести дорогостоящую модернизацию.

Опорные системы:

На рис. 2 показан ряд вариантов поддержки газового компрессора, от старого метода заливки цементным раствором до новейшей технологии регулируемых опорных систем.

Рисунок 2

Типы систем поддержки рамы компрессора. (Иллюстрации предоставлены Robt. L. Rowan & Assoc., Inc.)

Сегодня предпочтение отдается регулируемым опорам, поскольку они устраняют потенциальную проблему плохого начального выравнивания, которая время от времени возникает при заливке цементным раствором. Регулируемые системы также позволяют достичь оптимальных условий работы в горячем состоянии, поскольку раму можно повторно выровнять, чтобы скорректировать изменения выравнивания, которые происходят по мере нагрева оборудования в течение первых 100 часов его работы.

Затирка:

С момента внедрения эпоксидных заполнителей для заливки газовых компрессоров в 19 г.57, использование цементных растворов, смешанных с водой, практически прекращено. Эпоксидные затирки прочнее, устойчивы к маслам и многим химическим веществам и хорошо работают в условиях динамических нагрузок.

Хотя цементный раствор не обязательно должен быть прочнее на сжатие, чем бетон под ним, хороший цементный раствор будет достаточно прочным, чтобы выдерживать ударные и циклические нагрузки от динамической машины, которую он поддерживает. По этой причине требуется только прочность на сжатие выше 5000 фунтов на квадратный дюйм и прочность на растяжение выше 1000 фунтов на квадратный дюйм. Более высокая прочность на сжатие не обязательно лучше, если продукт является хрупким и чрезмерно растрескивается в процессе эксплуатации. Почти все хорошие машинные растворы могут трескаться, поэтому требуются компенсаторы. Компенсационные швы должны быть размещены так, чтобы трещины не образовывались в зоне основной передачи нагрузки, примыкающей к анкерным болтам.

Рисунок 3

Вид в разрезе, если смотреть со стороны маховика в сторону масляного насоса. (Иллюстрация предоставлена Robt. L. Rowan & Assoc., Inc.)

Ремонт фундаментов

Почти каждый фундамент двадцатилетней давности, спроектированный с минимальной заменой стальной арматуры, является кандидатом на замену. или ремонт. Обычные методы ремонта включают удаление верхних слоев цементного раствора и бетона толщиной от 24 до 30 дюймов, отрезание и модернизацию анкерных болтов, добавление тяжелой арматуры в выкопанную зону и последующее натяжение при ремонте старого оставшегося бетона.

Чрезвычайно важно, что использовать для ремонта после натяжения, описанного выше. Если график работы позволяет от 21 до 28 дней, бетон на портландцементе является лучшим выбором. Если требуется продукт с 24-часовым отверждением, следует использовать модифицированный полимерами бетон. Любой продукт будет иметь модуль упругости не менее 4 000 000 фунтов на квадратный дюйм и будет иметь незначительную ползучесть при типичных температурах фундамента компрессора.

В качестве ремонтного материала для глубокой заливки вместо удаленного бетона не следует использовать эпоксидный раствор, который используется в качестве окончательного покрытия поверх фундамента. Эпоксидные затирки — это именно то, что затирка предназначена для использования толщиной от 2 до 4 дюймов. Эпоксидные растворы, как класс материалов, имеют модуль упругости в диапазоне от менее 1 000 000 фунтов на квадратный дюйм до 2 500 000 фунтов на квадратный дюйм, причем более низкий диапазон является наиболее распространенным. Это означает, что эпоксидный раствор будет сжиматься под нагрузкой в два-пять раз больше, чем бетон. Кроме того, некоторые эпоксидные растворы при обычных температурах фундамента достаточно ползучести, что может привести к смещению оборудования. Имели место катастрофические поломки машин в результате глубокой заливки эпоксидной смолы. Новый фундамент компрессора не должен проектироваться с верхней заливкой эпоксидной смолы толщиной 14 дюймов, а старый бетонный фундамент не должен ремонтироваться таким образом.

Помимо модернизированных анкерных болтов, также добавлена регулируемая система поддержки, облегчающая переналадку. На рис. 3 показан типичный проект ремонта фундамента.

Ссылки:

1. Пракаск, Шамшер и Виджай К. Пури, Основы для машин: анализ и проектирование, Серия Wiley по геотехническому проектированию.
2. Rowan, Robert L. & Associates, Inc., Повторная заливка поршневых газовых компрессоров, 5-летний ремонт по сравнению с 20-летними критериями надежности, 1:12 Информационный бюллетень по технологиям цементации.

Замена J-образного болта — новый анкерный болт

Ремонт анкерного болта. ремонт фундаментных ремней и ржавых анкерных болтов.

Когда вам нужно установить новый анкерный болт, вам нужно знать, как это сделать правильно. Это избавит вас от необходимости замены всего якоря. Однако не все анкерные болты можно отремонтировать. На самом деле, некоторые из них могут не подлежать ремонту. К счастью, есть много способов заменить анкерный болт, не тратя целое состояние. Читайте дальше, чтобы узнать больше об этих альтернативах. Замена анкера J-образного болта

При выборе замены анкера J-образного болта убедитесь, что вы используете высококачественную и высокопрочную версию. Эти анкеры доступны во многих местах, в том числе в магазинах строительного оборудования. Обязательно внимательно прочитайте инструкции производителя, чтобы убедиться, что они будут в

Патент заявлен НОВОЙ заменой J-Bot в стенах фундамента.

заглох корректно. Например, очень важно проверить резьбовую часть анкерного болта перед его установкой. Использование анкерного болта неправильного размера может привести к повреждению конструкции под ним.

Чтобы заменить J-образный анкер, необходимо сначала определить, что может удерживать анкер. Вам понадобится прочная, предпочтительно обработанная давлением древесина размером два на четыре или шесть дюймов. Если вы не можете найти подходящий, вы можете купить древесину размером два на четыре или шесть дюймов и обработать ее давлением, чтобы предотвратить коррозию. Как только вы это сделаете, пришло время заменить якорь.

Если у вас нет доступа к электродрели, вы можете попробовать использовать экстрактор болтов, чтобы удалить существующий анкер. Это позволит вам просверлить новый анкер на требуемую глубину и сохранить внешний диаметр существующего анкера. Процесс должен занять не более пятнадцати минут, и у вас будет идеально установленный анкер. Просто обязательно следуйте инструкциям производителя по установке при установке сменного анкера.

Первым этапом замены анкера J-образного болта является определение силы натяжения самого внешнего болта. Если это усилие выше рекомендуемого, вы можете использовать удлинитель приварной шпильки. Для глубокого анкерного болта вы можете использовать полиуретановую втулку с разделенными ячейками, чтобы изолировать верхнюю шпильку от нижней. Если анкерный болт находится близко к поверхности, вы можете использовать деревянную зубочистку, чтобы заполнить отверстие и вставить новый анкерный болт на место.

Производители поставляют товар в распределительный центр ООО «Ремонтница бетона». Производство болтов в США, производитель болтов в Аризоне и США. Джеймс Белвилл, дистрибьютор анкерных болтов в Аризоне, Аризона.

: Ржавеющий анкерный болт, замените новым анкерным болтом.

: Ремонт анкерных болтов. ремонт фундаментных ремней и ржавых анкерных болтов.

: Окисленные арматурные ремонты трещин

: Новый якорный болт «Fidget Anchor», ремонт фонда стволовой стены

: New Easy Easy rease jase j-bol j-bol j-bol j-bole j-bole j-bole j-bole j-bole j-bole j-bole j-bol.; НОВАЯ замена J-Bots в стенах фундамента.

: Fit Foundation Cracks in Phoenix Arizona

: Simpson Strong Tie Strap Repair

: Simpson Strong Tie Tempe AZ

: Hurricane Strap Repair

: Запасной анкер J-Bolt

: Simpson Strong Tie Repair Phoenix AZ

: Simpson Strong Tie Repair Tempe Arizona

: Новый GFRP Установка Фонда. Трещины

: Ремень урагана

: Окисленный ремонт Трещины

: Spalled Concrete Foundation Wall with Simpson Strong Tie Repair

: Simpson Strong Tie Corrosion, Hurricane Strap Repair

: J — Замена болта

: Окисленная арматура, рекомендуется ремонт арматуры от коррозии

: Окисленная арматура

: Как починить стенки стебля — бетон ремонта. Подрядчик по ремонту Гилберт Аризона

: Waterproofed and Paint

: Waterproofing

Tempe Arizona – Scottsdale Arizona – Phoenix Arizona – Mesa Arizona – Gilbert Arizona – Chandler Arizona – Ремонт стволовой стены – Ремонт фундамента – Ahwatukee Arizona

Видео-плейлист на YouTube: Трещины в фундаменте – Замена J-болта – Предупреждающие знаки фундамента – Ремонт фундамента Ahwatukee – Ремонт фундамента Tempe – Ремонт стволовой стены Tempe AZ – Ремонт стволовой стены Ahwatukee AZ – Ремонт бетона – Ремонт фундамента Glendale – Ремонт фундамента Mesa – Заделка трещин – Окисленная арматура – Ремонт трещин в бетоне – Расширенный глинистый грунт – Осадка фундамента – Ремонт стволовой стены

5 способов ремонта отверстий в гипсокартоне для повторного использования

Если вы вкрутили шуруп в гипсокартон без анкера, лучший способ повторно использовать это отверстие, установив пластиковый настенный анкер. Если отверстие слишком велико для анкера или анкер вырвался из стены, используйте вместо него рычажный болт или молли. В качестве альтернативы вы можете вырезать часть гипсокартона, подкрепить его 2 × 4 и установить новый участок гипсокартона. Или вы можете закрепить доску 1 × 4 над гипсокартоном, прикрутив ее к шпилькам. После окрашивания доска не будет выделяться, но будет служить безопасным местом для закручивания шурупов.

Содержание

Можно ли повторно использовать отверстия для винтов в гипсокартоне?

Отверстие для винта в гипсокартоне можно использовать повторно, если вы используете надежную систему крепления к стене, такую как настенные анкеры или рычажные болты. Однако никогда нельзя вкручивать шурупы непосредственно в гипсокартон, если только они не вкручиваются в стойку. Шурупы, вкрученные в гипсокартон, легко сорвутся, что приведет к образованию отверстий в стене, требующих ремонта.

Отверстия для шурупов в гипсокартоне можно использовать повторно, если установить прочную систему крепления.
Пластиковые анкеры, рычажные болты и молибденовые болты позволяют повторно использовать отверстия в гипсокартоне.
Никогда не вкручивайте шуруп непосредственно в гипсокартон, если в этом месте за гипсокартоном нет шпильки.
Саморезы без анкеровки не могут выдержать большой вес и могут вырваться из гипсокартона.

Даже груз весом всего 2 фунта (1 кг) может вырвать шуруп из гипсокартона. Простой пластиковый настенный анкер может увеличить удерживающий вес одного шурупа в гипсокартоне на 25 фунтов (11 кг).

Можно ли просверлить зашпаклеванную дыру?

Отверстие в гипсокартоне, заполненное шпаклевкой, не подходит для винта. Шпаклевка, также известная как шовный герметик или «грязь для гипсокартона», не так прочна, как настоящий гипсокартон. Шовный герметик сжимается и легко рассыпается, когда в него вкручивается шуруп. Если вы попытаетесь установить шуруп или анкер в шовный герметик, он вырвется из стены.

Шпаклевка недостаточно прочная, чтобы заполнить отверстие для шурупа для повторного использования.
Если вы попытаетесь вставить шуруп, анкер или болт в шпаклевку, крепеж вырвется из стены.
Заделайте поврежденный гипсокартон новым куском гипсокартона (как показано ниже) для надежного ремонта.

Вместо того, чтобы заделывать отверстия для винтов с помощью шпаклевки для повторного использования, вам необходимо заменить поврежденный гипсокартон новой заплаткой для гипсокартона. Гипсокартон обрабатывается давлением и помещается между слоями бумаги. Это позволяет ему поддерживать анкеры, рычажные болты и другие крепежные детали, не разваливаясь.

Как заделать отверстие для шурупа в гипсокартоне для повторного использования? [5 методов]

В зависимости от серьезности отверстия в гипсокартоне могут потребоваться различные методы повторного использования отверстия для шурупа. Ниже мы рассмотрим лучшие методы, начиная с самого простого для небольших отверстий. Затем методы станут более продвинутыми, включая тактику ремонта повреждений стены, чтобы ваши винты оставались на месте.

Используйте настенный анкер

Если отверстие для шурупа, которое вы хотите повторно использовать, изначально было просто шурупом, вбитым в гипсокартон, вы можете сделать его достаточно прочным для повторного использования, добавив анкер для гипсокартона. Аккуратно вбейте в отверстие пластиковый анкер для гипсокартона с помощью молотка. Если он плотно прилегает, это идеальное решение.

Проверьте, подходит ли пластиковый анкер для гипсокартона из этого набора к отверстию в гипсокартоне.
Если вы можете забить анкер в отверстие несколькими ударами молотка, анкер для гипсокартона сделает отверстие многоразовым.
Если направляющее отверстие слишком маленькое для анкера для гипсокартона, увеличьте его с помощью дрели и сверла.
Если отверстие слишком велико для анкера для гипсокартона, используйте болтовое крепление или залатайте гипсокартон.

Если отверстие в стене слишком маленькое для установки анкера для гипсокартона, используйте электрическую дрель со сверлом, чтобы увеличить отверстие. С другой стороны, если отверстие слишком велико для анкера для гипсокартона, попробуйте следующий метод из этого списка.

Комплект высококачественных и прочных анкеров

Т.К. Отличные пластиковые самосверлящие ребристые анкеры для гипсокартона | Саморезы с плоской головкой Phillips | Ассортиментный комплект | 66 шт.

Разрез на ребристом анкере расширяется по мере завинчивания , что позволяет увеличить усилие фиксации .
В комплект входят различные винты и анкеры , всего 66 штук.
Высококачественный , прочный, устойчивый к старению и ржавчине.

Купить сейчас

Мы получаем комиссию, если вы нажмете на эту ссылку и совершите покупку без каких-либо дополнительных затрат для вас.

Замена анкеров болтами с защелкой

Если настенные анкеры вышли из строя, ослабли или вырвались из гипсокартона, пришло время перейти на более прочный крепеж. Откидные болты – отличный вариант. Они могут удерживать до 50 фунтов (22 кг) — в два раза больше, чем стеновой анкер — без отрыва от гипсокартона. Кроме того, отверстия, в которых ослабли настенные анкеры, часто идеально подходят для рычажных болтов из-за их большего размера.

Используйте эти рычажные болты там, где анкеры к стене не сработали.
Крепежные болты могут удерживать до 50 фунтов (22 кг), а настенные анкеры — только до 25 фунтов (11 кг).
Вставьте рычажный болт в отверстие, пока крылья не расправятся и не упрется в заднюю часть гипсокартона.
Если отверстие слишком большое для того, чтобы рычажный болт оставался на месте, гипсокартон необходимо залатать.

Чтобы установить рычажный болт, отогните подпружиненные крылья назад вдоль стержня болта. Затем вставьте его в отверстие в гипсокартоне, пока крылья не развернутся и не упрется в заднюю часть гипсокартона. Затем затяните болт. При необходимости используйте дрель и сверло, чтобы увеличить отверстие, чтобы вы могли вставить этот тумблерный болт.

Отлично подходит для подвешивания тяжелых предметов

Swpeet Набор из 24 болтов и барашковых гаек в ассортименте | Отлично подходит для подвешивания тяжелых предметов | 3 размера рычажных болтов

Включает 3 размера рычажных болтов: 1/8, 3/16 и 1/4 дюйма.
Гладкая поверхность для бесшовной установки .
Высококачественный для длительного использования.

Купить сейчас

Использование болтов Молли

Болты Молли представляют собой аналогичное решение для рычажных болтов. Как и рычажные болты, они могут выдерживать нагрузку до 50 фунтов (22 кг) на болт. Это делает их идеальными для поддержки полок и стержней шкафа. Чтобы использовать молибденовые болты:

Рассмотрите этот комплект, который включает в себя настенные анкеры, рычажные болты и молибденовые болты для всех ваших потребностей в креплении.
С помощью дрели и сверла предварительно просверлите отверстие, достаточное для вставки молибденового болта в стену.
Затяните молибденовый болт, повернув головку по часовой стрелке.
Затягивание молибденового болта приведет к тому, что кожух вокруг болта сложится в форму штатива, опираясь на заднюю часть гипсокартона.
Если зачищенное отверстие для винта больше по диаметру, чем молибденовый болт, перед установкой крепежа заделайте гипсокартон.

Поскольку рычажные болты и молибденовые болты имеют больший диаметр, чем винты и анкеры, они часто идеально подходят для зачищенных отверстий для винтов. Однако, если повреждение настолько велико, что болт не может плотно прилегать и упираться в гипсокартон, пришло время выполнить более обширный ремонт гипсокартона. Следующие два метода предназначены для более крупного ремонта.

Идеально подходит для крепления различных предметов

Набор анкеров Hilitchi из 122 предметов | Пластиковый самосверлящий анкер для полых стен из гипсокартона | Молли Болтс | Болт с шурупами

Идеально подходит для крепления различных предметов .
Это набор , состоящий из нескольких частей , который включает в себя пластиковые самосверлящие анкеры для пустотелых стен, молибденовые болты и рычажные болты с саморезами.
Ребра на анкерах предотвращают проворачивание винтов пока в проруби.

Купить сейчас

Обрезка и заделка гипсокартона

Если гипсокартон слишком поврежден, чтобы анкеры или болты могли плотно прилегать к нему, пришло время отремонтировать гипсокартон. Для этого:

Вырежьте участок гипсокартона высотой 4–8 дюймов (10–20 см), который проходит между двумя стойками стены.
Отрежьте ¾ дюйма гипсокартона с обоих концов отверстия, чтобы открыть половину стойки с обоих концов.
Отрежьте кусок 2×4, чтобы перекрыть расстояние между стойками.
С помощью винтов прикрепите деталь 2×4 к шпилькам с обеих сторон. 2 × 4 следует прикрепить так, чтобы он был на одном уровне с передней частью стоек (сторона, ближайшая к гипсокартону).
Отрежьте кусок гипсокартона, чтобы он подходил к отверстию, которое теперь закрыто 2×4.
Используйте шурупы для гипсокартона, чтобы прикрепить новый кусок гипсокартона к существующим стойкам и новый кусок 2×4.
Зашпаклевать и покрасить гипсокартон.
Для будущего подвешивания ввинтите винты непосредственно в новые 2×4 за стойками стены.

Вырезав поврежденный участок и заменив его новым куском гипсокартона, вы обеспечите долговечный ремонт. Плюс отремонтированная часть будет подпираться деревянной 2х4. Это упрощает развешивание предметов на этой части стены.

Добавление доски на гипсокартон

Вместо того, чтобы вырезать целую секцию гипсокартона, добавьте 2×4, а затем заделайте стену, есть более простое решение. Это включает в себя прикрепление доски 1 × 4 к поврежденному гипсокартону. Хотя иногда это может быть менее привлекательным, после покраски этот метод отлично работает для малозаметных областей, таких как шкафы и кладовые. Вот как это делается:

Используйте этот искатель стержней, чтобы найти настенные стержни слева и справа от зачищенного отверстия для шурупов.
Большинство стенных стоек расположены на расстоянии 16 или 24 дюймов друг от друга, в зависимости от дома.
Отрежьте кусок доски 1×4, чтобы закрыть отверстие для винта. Убедитесь, что он достаточно длинный, чтобы его можно было прикрепить к стойкам стены справа и слева.
С помощью шурупов прикрепите доску 1×4 к стойкам стены. Используйте 1 × 4, чтобы закрыть область с отверстием для винта.
Загерметизируйте отверстия для шурупов и края доски 1×4.
Покрасить доску в тот же цвет, что и стену.
Вкрутите винты в доску 1×4, чтобы надежно повесить предметы.

Тонкая доска, привинченная к стене и окрашенная в тон, не бросается в глаза. Затем вы можете вкрутить в доску шурупы, чтобы повесить все, что вам нужно. Дерево намного прочнее гипсокартона, поэтому шурупы не будут легко выкручиваться.

Настенный сканер 5-в-1

Настенный сканер Stud Finder | 5-в-1 для обнаружения дерева, металла и проводов переменного тока

Интеллектуальный датчик обеспечивает высокую чувствительность измерений.
Вы можете легко откалибровать это устройство, нажав кнопку запуска.
Чтобы избежать серьезных неприятностей при сверлении отверстий в стенах, используйте этот настенный сканер для обнаружения проводов переменного тока .

Купить сейчас

Как исправить отверстия под винты для повторного использования?

Чтобы исправить отверстия для шурупов в гипсокартоне, чтобы их можно было повторно использовать для подвешивания предметов, попробуйте один из следующих способов:

Вставьте дюбель в зачищенное отверстие для шурупа, затем вверните шуруп в анкер.

Надежный крепеж: виды анкеров для стен и пола

Коротко об анкерном крепеже

Популярные виды металлических анкеров для стен и напольных поверхностей

С гайкой

Клиновой

С кольцом

Клин Bierbach

Забивной

Рамный

Винтовой

Чем выполнить анкерное крепление сейфа к бетонному полу

виды и особенности анкеров, применение, методика закручивания

Часто применяемые виды анкеров

Посмотрите видео о методах монтажа различных анкеров

Методика вкручивания анкера

Этап 1. Расчёт нужной длины болта

Этап 2. Определение нужного диаметра (поперечник) отверстия и глубины канала

Этап 3. Разметка и сверление отверстия

Этап 4. Забивание и вкручивание анкерного болта

Этап 5. Контроль точности погружения

Заключение

Анкерный болт как крепить в стену

Как крепить анкерные болты — назначение, виды и размеры.

Анкерные болты с гайкой — как крепить

Кленовый анкер — как крепить

Анкер с шестигранной головкой

Анкерные болты ударные —

Разжимный анкер четырехсегментный

Анкер забивной —

Винтовой анкер

Как крепить анкер

Анкеры: их эффективность и разновидности

Вкручивание анкерного болта: инструкция

Как крепить анкерные болты

Содержание статьи

Конструкция и принцип действия анкерного болта

Виды анкерных болтов

Работы по монтажу

Надежное анкерное крепление к полу и стенам: классификация и применение

Коротко об анкерном крепеже

Популярные виды металлических анкеров для стен и напольных поверхностей

Чем выполнить анкерное крепление к бетонному полу сейфа?

Анкерный болт с гайкой

Как работает анкерный болт с гайкой?

Двухраспорный анкер – изделие повышенной надежности

Как работать с анкерными болтами. Анкера по бетону (болты): типы и виды, а так же способы их крепления и монтажа в пенобетон и газобетон. Принцип работы анкеров

Набор инструментов

Разновидности

Несущая способность

Надежность соединения

Установка доборов

Page 2

Как крепить анкерные болты в бетон?

Качественная установка анкеров в бетон

Набор инструментов

Разновидности

Несущая способность

Надежность соединения

Установка доборов

Характеристика и установка анкерных болтов в стену, способы

Характеристика

Разновидности

Способ крепления

Правила установки

Монтаж болтов

На что обратить внимание

Вкручивание анкерного болта: инструкция

Шаг 1: определение длины болта

Шаг 2: определение необходимого диаметра отверстия

Шаг 3: разметка отверстия и его пробивание

Шаг 4: забивание анкера

Шаг 5: проверка точности погружения

Разновидности анкерных болтов

Клиновым

Забиваемым

Разжимным

Распорным

Размеры анкерных болтов

Технология установки анкеров

В заключении
